GEBRUIKSAANWIJZING GVW945ONY Pelgrim

Waarschuwingen en belangrijke adviezen 3

Installatie 4

Watertoevoer 4

Beveiligen tegen wateroverlast 4

Waterafvoer 5

Elektrische aansluiting 5

Vóór het in gebruik nemen 6

Waterontharder instellen 6

Zoutreservoir vullen 7

Glansmiddel 8

Afwasmiddel 9

Praktische tips voor het afwassen 10

Onderhoud 11

Binnenkant van het apparaat 11

Reiniging van de zeven 11

Buitenkant van de machine 12

Als de machine lange tijd niet wordt gebruikt 12

Bescherming tegen vorst 12

Vervoeren van de machine 12

Herstellen van eenvoudige storingen 13

Service en onderdelen 14

Toelichtingen voor testinstituten 15

Zo is de gebruiksaanwijzing opgezet

Het eerste gedeelte bestaat uit algemene gegevens, het tweede gedeelte legt uit hoe de afwasautomaat moet worden gebruikt

Onderstaande symbolen wijzen u de weg in de gebruiksaanwijzing:

Aanwijzingen m.b.t. de veiligheid

1. 2. 3. De bediening stap voor stap

Tips en adviezen

Informatie m.b.t. het milieu

Waarschuwingen en belangrijke adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Installatie

• Indien u tijdens de aflevering een schade aan het apparaat hebt vastgesteld, meldt u dit dan, voor u het apparaat installeert en/of in gebruik neemt, direct aan uw leverancier.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.
• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon worden uitgevoerd.
• Een eventueel noodzakelijke wijziging van de watertoe- en/of afvoervoorzieningen ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon worden uitgevoerd.
• Raak het verwarmingselement niet aan tijdens of direct na het afwerken van het programma.
• Indien het installatievoorschrift aangeeft dat het apparaat aan het keukenmeubel moet worden vastgeschroefd dan moet u zich daaraan houden om te voorkomen dat het apparaat voorover kiept als de beladen onderkorf op de deur staat.

Veiligheid van kinderen

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Houd alle verpakkingsmateriaal uit de buurt van kinderen.
• Houd afwasmiddel, glansmiddel en speciaal zout uit de buurt van kinderen.

Tijdens het gebruik

• De afwasautomaat is bedoeld en gemaakt voor het afwassen van huishoudelijk kook-, eet- en drinkgerei. Attributen welke bevuild zijn met verf, chemicaliën, agressieve zuren en dergelijke, mogen niet in de afwasautomaat.
• Tenzij de gebruiksaanwijzing anders vermeldt, mag tijdens het in werking zijn de vuldeur niet worden geopend; mocht dat onverhoopt toch gebeuren, schakel het apparaat dan direct uit, eventueel door de steker uit de wandcontactdoos te trekken
• Gebruik alleen speciale afwasmiddelen voor huishoud-afwasmachines.
• Sluit na gebruik altijd direct de vuldeur, teneinde te voorkomen dat iemand over de openstaande deur struikelt.
• Ga niet op de open deur zitten of staan.
• Schakel, tenzij de gebruiksaanwijzing anders aangeeft, het apparaat na gebruik volledig uit en draai de watertoevoerkraan dicht. Het verdient aanbeveling om het apparaat door middel van een tegen barsten beveiligde toevoerslang op de waterkraan aan te sluiten.
• Wees voorzichtig bij het schoonmaken van de binnenkant van de machine. U zou zich kunnen bezeren aan uitstekende metalen delen.
• Tracht in geval van een storing of defect, dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.

Afdanken

• Materiaal met symbool kan gerecycled worden.
• Maak het oude apparaat dat u, in afwachting van het weghalen of wegbrengen zolang terzijde zet, onbruikbaar. Knip het netsnoer eraf en verwijder de deursluiting.
• Informeer bij de gemeente wie het oude apparaat ophaalt of waar u het moet bezorgen, teneinde er zeker van te zijn dat het apparaat zorgvuldig verschrot wordt.

Installatie

Plaats de machine, indien mogelijk, zo dicht mogelijk bij aansluitingen voor de watertoe- en afvoer.

De machine mag met zowel een zijwand als de achterkant tegen een muur staan.

Watertoevoer

De afwasautomaat mag niet worden aangesloten op een geyser of een elektrisch doorstroomapparaat.

De afwasautomaat kan worden aangesloten op koud en warm water tot max. 60°C.

Wij adviseren u echter dat niet te doen omdat dan de afwasresultaten niet altijd goed zullen zijn en daarnaast ook de koude spoelgangen met warm water gebeuren, zodat van besparing nauwelijks sprake is.

Wel is de programmaduur aanzienlijk korter, omdat de noodzakelijke opwarmtijd ontbreekt. Dat is echter tevens één van de redenen waarom, met name bij sterk bevuilde afwas, de resultaten niet altijd goed zullen zijn.

Zie erop toe dat de waterleidingdruk niet de bij de technische gegevens vermelde waarde overschrijdt.

De slang mag nimmer geknikt kunnen raken, want dat zou de waterstroom kunnen belemmeren.

Belangrijk!

De slang mag nooit kunnen knikken, ook niet tijdens het op z'n plaats schuiven van de machine. De slang mag niet verlengd worden. U kunt echter wel een langere, complete en voor dit doel gemaakte slang kopen.

De afwasmachine is voorzien van beveiliging die verhinderen dat er afvoerwater in de waterleiding terugstroomt. deze beveiliging voldoet aan de geldende veiligheidsvoorschriften.

Gebruik voor het aansluiten geen oude slangen die eerder op een ander apparaat zijn gebruikt.

Beveiligen tegen wateroverlast

De afwasmachine is voorzien van een overstromingsbeveiliging die uw woning beschermt tegen waterschade.

Wanneer deze beveiliging heeft ingegrepen knippert het lampje van het programma "Normaal 65°". Sluit in dat geval de kraan van de watertoevoer en stel u in verbinding met de servicedienst.

Waterafvoer

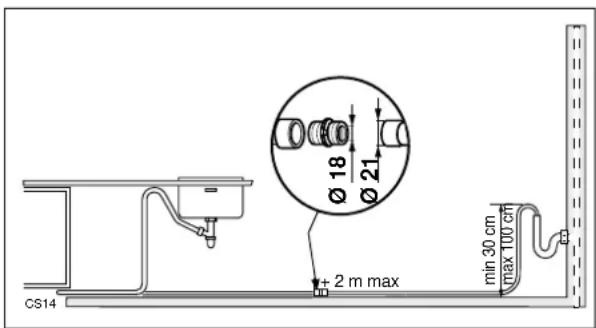

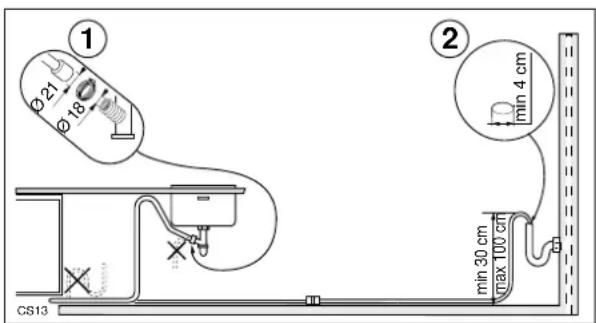

De waterafvoerslang kan op de volgende manieren worden gemonteerd

1. In een sifon, zorg er dan wel voor dat de slang niet kan wegglijden.
2. In een afvoerpijp met ventilatie, binnendiameter min. 4 cm.

De hoogte van de afvoerslang moet tussen 30 cm (min.) en 100 cm (max.) boven de onderkant van het toestel liggen. De afvoerslang kan links of rechts van de afwasmachine worden gedraaid.

Zorg ervoor dat de slang niet geknikt, platgedrukt of ineengestrengeld is, dat kan de waterafvoer verstoren. Als u een verlengde slang gebruikt, mag deze niet langer dan 2 meter zijn en de binnendiameter mag niet kleiner zijn dan die van de oorspronkelijke afvoerslang. Ook de binnendiameter van de koppelingen die u gebruikt voor aansluiting aan de afvoerpijp mag niet kleiner zijn.

Elektrische aansluiting

De machine is gemaakt voor 230V met een frequentie van 50Hz. Het gebruik op 60Hz (verhuizing naar dienovereenkomstig land) is uitgesloten, daar de machine is uitgerust met synchroonmotoren.

De aansluitwaarde is circa 2,30 kW, hetgeen een groepzekering van minimaal 10A vereist.

De machine is voorzien van een 3-aderig aansluitsnoer en een steker met aardcontacten.

De steker mag u alleen plaatsen in een stopcontact met (aangesloten en functionerende) aardcontacten. De aardverbinding dient deugdelijk te zijn.

Het stopcontact dient altijd bereikbaar te zijn, ook nadat de machine is onder- of ingebouwd.

Indien het aansluitsnoer te kort blijkt te zijn, laat dan de installateur het betreffende stopcontact verplaatsen of een langer, op de aansluitwaarde van de machine aangepast, aansluitsnoer aan de machine monteren.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan deze veiligheidsvoorschriften.

① ∅ 21 ∅ 18 CS13 ② min 4 cm min 30 cm max 100 cm

CS14 Ø 18 Ø 21 + 2 m max min 30 cm max 100 cm

Dit apparaat voldoet aan de volgende richtlijnen van de Europese Gemeenschap:

• 73/23/EG van 19/02/73 (Laag spanning) en daaropvolgende wijzigingen;
• 89/336/EG van 03/05/89 (Elektromagnetische compatibiliteit) en daaropvolgende wijzigingen.

Vóór het in gebruik nemen

Voordat u de machine in gebruik neemt moet u:

1. eerst controleren of alle transportbeveiligingen uit de machine zijn verwijderd
2. controleren of de machine volgens de aanwijzingen is aangesloten
3. de waterontharder instellen
4. 1 liter water in het zoutreservoir gieten en het dan met zout vullen
5. het glansmiddelreservoir vullen

Waterontharder instellen

De afwasmachine is uitgerust met een automatisch werkende ontharder die kalkafzetting op het servies en in de machine voorkomt. Hoe meer kalk het leidingwater bevat, des te harder is het.

De waterhardheid wordt gemeten in verschillende schalen (zie tabel).

Stel de waterontharder op de plaatselijke waterhardheid in. Informatie daarover kunt u krijgen bij het waterleidingbedrijf.

De machine is in de fabriek op stand 3 ingesteld. Als de waterhardheid in uw woonplaats afwijkt, moet u de ontharder verstellen.

U kunt door middel van de keuzeprogramma-toetsen ook een stand kiezen die verschilt van de door de fabrikant ingestelde stand.

Elke toets komt overeen met een stand (zie tabel)

Als de hardheid van het leidingwater in uw woning overeenstemt met stand 1, dan hoeft u geen zout te gebruiken omdat het water al zacht is. In dat geval zal het controlelampje op het bedieningspaneel dus voortdurend branden.

Handel als volgt om een andere hardheidsstand in te stellen:

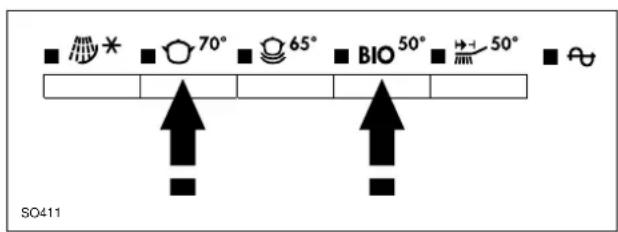

1. Houd de programmatoetsen "Intensief 70°" en het "BIO 50°" samen 5 seconden ingedrukt en controlelampje geeft de huidige stand aan.
2. Druk binnen 5 seconden op de programmatoets die overeenstemt met de gewenste nieuwe stand. 5 seconden nadat er voor het laatst een toets is ingedrukt slaat de afwasmachine de nieuwe hardheidsstand op in het geheugen en is dan klaar voor de keuze van een afwasprogramma.

De hardheidsstand blijft bewaard in het geheugen, ook wanneer de afwasmachine wordt uitgeschakeld.

Waterhardheid
in °dH	Stand zout	gebruiken
0 - 4	1	NEE
5 - 11	2	JA
12 - 22	3	JA
23 - 39	4	JA
40 - 50	5	JA

Stand 1 = programmatoets "Voorspoelen"
Stand 2 = programmatoets "Intensief 70°"
Stand 3 = programmatoets "Normaal 65°"
Stand 4 = programmatoets "BIO 50°"	BIO ^50 °
Stand 5 = programmatoets "Kort Programma 50°"

■ 70° ■ 65° ■ BIO 50° ■ 50° ■ SO411

Zoutreservoir vullen

Voordat u het toestel in gebruik neemt, moeten het zoutreservoir en het glansmiddelreservoir worden gevuld. Bij het gebruiken van de machine moeten beiden van tijd tot tijd worden bijgevuld.

Houd de reinigingsmiddelen en het zout altijd uit de buurt van kinderen!

Gebruik alleen speciaal onthardingszout voor voor afwasmachines. Alle andere soorten zout beschadigen ernstig de waterontharder.

Let op. Gebruik dus nooit keuken- en/of tafelzout.

Wij ontraden echter ook speciaal zout voor de afwasmachine, dat heel fijnkorrelig is.

Zout dat tijdens het vullen van het reservoir wordt gemorst kan corrosie bevorderen. Vul daarom alleen kort voor het begin van een afwasprogramma (met uitzondering van het programma Voorspoelen) zout bij.

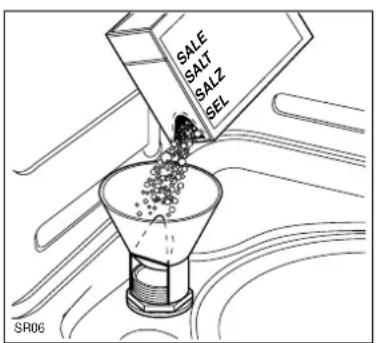

Vullen:

1. Draai de dop van het zoutreservoir.
2. Giet een liter water in het zoutreservoir (dat is alleen bij de eerste keer nodig).
3. Vul m.b.v. de trechter het zoutreservoir.
4. Het is normaal dat tijdens het zout vullen het water overloopt.
5. Verwijder gemorst zout van het schroefdraad en de dop.
6. Draai de dop weer stevig vast.

Om u eraan te herinneren dat u moet bijvullen, brandt het lampje.

Het speciale lampje zout bijvullen op het bedieningspaneel blijft, als de afwasmachine ingeschakeld is, nog 2 tot 6 uur branden, nadat het zout is bijgevuld. Bij gebruik van langzaam smeltend zout kan het nog langer duren. Dit heeft echter geen negatieve invloed op de werking van het apparaat.

SALE SALT SALZ SEL SR06

Glansmiddel

Het glansmiddel is een "waterontspanner".

Het wordt, automatisch, vóór het drogen aan het spoelwater toegevoegd.

Het glansmiddelreservoir, in de binnendeur, heeft een inhoud van circa 110 ml. Dat is, al naar gelang de doseer-instelling, voldoende voor 16 tot 40 afwasbeurten.

Vullen van het glansmiddelreservoir

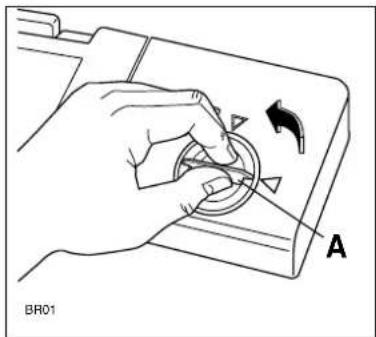

1. Draai de dop (A), linksom, van het reservoir.

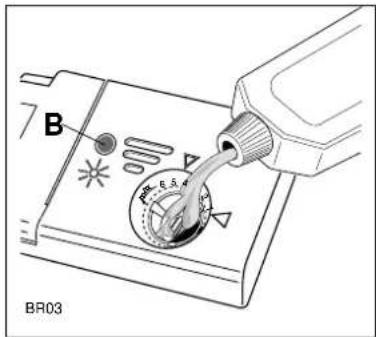

2. Giet het glansmiddel in het reservoir tot de indicator (B) geheel donker (vol) is. Zodra het controlelampje op het bedieningspaneel gaat branden, moet u glansmiddel bijvullen.

Draai de dop weer op het reservoir.

Giet nooit afwasmiddel in het glansmiddelreservoir. Veeg gemorst glansmiddel altijd met een doekje weg, anders wordt tijdens het afwassen te veel schuim gevormd.

Dosering

De instelling van de dosering is afhankelijk van de bereikte glans en van het droogresultaat. In de vulopening van het glansmiddelreservoir vindt u een zes-standen regelschijfje en de markeringen 1 tot 6 (stand 1 is de laagste, stand 6 de hoogste dosering).

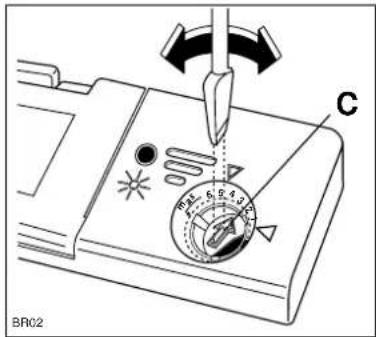

Het schijfje (C) kunt u met een schroevendraaier of een munt verdraaien.

Verhoog de dosering als op het serviesgoed druppels of druppelvlekken achterblijven. Verlaag de dosering als het serviesgoed witte, kleverige strepen vertoont.

A BR01

7 B BR03

C BR02

Afwasmiddel

Gebruik uitsluitend speciale middelen voor huishoud-afwasmachines.

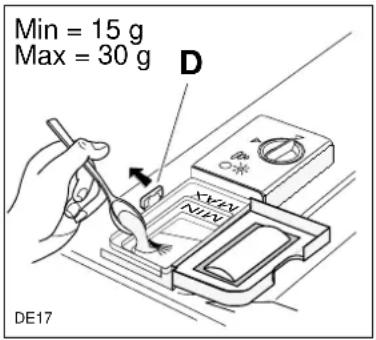

Afwasmiddel doseren

Handel als volgt als u afwaspoeder gebruikt:

1. Open het afwasmiddelbakje door aan het palletje (D) te trekken.
2. Doseer afwasmiddel volgens de aanwijzingen in de programmatabel (zie "Programma-overzicht"). Lees ook de aanwijzingen op de verpakking van het afwasmiddel.
3. Sluit het dekseltje.

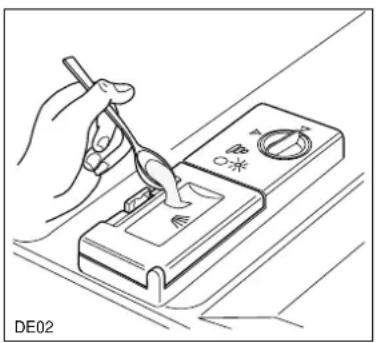

4. Voor een programma met voorspoelen moet u ook een kleine hoeveelheid afwasmiddel bovenop het klepje strooien (zie "Programma-overzicht").

Handel als volgt als u afwastabletten gebruikt:

1. Leg voor ieder programma 1 hele tablet in het afwasmiddelbakje.
2. Sluit het dekseltje.
3. Leg voor programma's met voorwas een stuk van een andere tablet op het deksel van het afwasmiddelbakje.

Als u onvoldoende afwasmiddel doseert, veroorzaakt dat een slecht afwasresultaat. Te veel afwasmiddel geeft geen beter resultaat, maar alleen een onnodige verspilling en belast het milieu. Het gebruik van drie in een-tabletten kan minder efficient zijn.

Geconcentreerde afwasmiddelen met enzymen

Dit model afwasmachine biedt u naast de traditionele programma's ook nieuwe Bio-programma's, die speciaal voor deze nieuwe geconcentreerde afwasmiddelen zijn ontworpen. Temperatuur en duur van deze programma's zijn gekozen om een optimale werking van de enzymen te bevorderen. Met een 50°C-programma bereikt u dezelfde resultaten als met een 65°C-programma met traditionele afwasmiddelen.

Door de nieuwe Bio-programma's en geconcentreerde afwasmiddelen te gebruiken helpt u niet alleen het milieu, maar spaart u dus ook uw serviesgoed.

Min = 15 g Max = 30 g D DE17

DE02

Praktische tips voor het afwassen

Voor een goed resultaat

Plaats potten, pannen, kopjes, glazen en dergelijke altijd met de opening naar beneden.

In principe plaatst u alles schuin in de korven opdat het afwaswater niet langs maar op en in het serviesgoed wordt gesproeid.

Aangekoekte en aangebrande pannen moeten eerst worden afgespoeld.

Leg lange messen en lepels horizontaal, bij voorkeur in de bovenste korf.

Hoe minder het serviesgoed tegen elkaar staat hoe beter het afwasresultaat.

Staat er echter heel licht, bijvoorbeeld kunststof, serviesgoed tussen, zorg er dan voor dat deze niet van hun plaats kunnen worden gesproeid.

Water-, tijd- en energiebesparing

Het is niet nodig om normaal vuil serviesgoed en bestek eerst onder de stromende kraan voor te spoelen. Plaats na de maaltijd alles meteen in de machine en kies eventueel het programma voorspoelen (zie het Programma-overzicht). Dat zorgt ervoor dat de resten alvast wat worden weggespoeld. Zet alleen een goed gevulde machine in werking, teneinde zoveel mogelijk energie en water te besparen.

Niet alles is geschikt voor machinaal afwassen

Tenzij de fabrikant van het artikel anders aangeeft, zijn de volgende artikelen in de regel niet voor machinaal afwassen geschikt:

• Bestek met houten of hoornen aangelijmde grepen.
• Houten borden en schalen, ongeglazuurd aardewerk en handbeschilderd porselein. Decoraties op porselein kunnen vervagen of verdwijnen.

- Kristal en kunststof.

Indien niet uitdrukkelijk door de fabrikant is aangegeven is dat het artikel afwasmachinebestendig is, kunt u het beter met de hand afwassen. Mocht u ze toch in de machine willen wassen, plaats ze dan in de bovenste korf en kies een kort programma. Na vele keren in de machine afwassen kunnen sommige glassoorten mat worden.

Zilver bestek kan uitstekend in de machine worden afgewassen, onder voorbehoud dat het tijdens het afwassen niet met andere metalen in aanraking kan komen.

IJzer of gietijzer kan roest veroorzaken, waardoor andere voorwerpen verkleuren.

Aluminium verkleurt. Koper, tin en messing kunnen vlekken gaan vertonen.

Bij aankoop van nieuw serviesgoed

Onder glazuur gebakken motiefjes op serviesgoed van porselein of aardewerk kunnen in de machine worden afgewassen, terwijl op glazuur gebakken motiefjes op den duur verbleken.

Ook goudversieringen kunnen tegenwoordig in de machine. Zij moeten wel van een garantiemerk van de fabrikant zijn voorzien.

Kies altijd serviesgoed met een vlakke bodem, zodat er geen water in kan blijven staan (glazen, kopjes, kommen).

Onderhoud

Binnenkant van het apparaat

Maak de deurafdichting, het afwasmiddelbakje en het glansmiddelreservoir regelmatig schoon met een vochtige doek.

Laat de machine elke drie maanden een 65°C-programma afwerken, zonder servies, met afwasmiddel.

Reiniging van de zeven

De zeven in de kuipbodem zijn in hoge mate zelfreinigend. Toch moet u de zeven af en toe controleren en eventueel schoonmaken.

Verontreinigde zeven hebben een nadelige invloed op het afwasresultat.

1. Deur openen, onderste korf uit de machine nemen.

2. Het zeefsysteem van de afwasautomaat bestaat uit een grof/fijne zeef, microfilter en vlakke zeef. M.b.v. de greep van het microfilter het zeefsysteem ontgrendelen en uit de machine nemen.

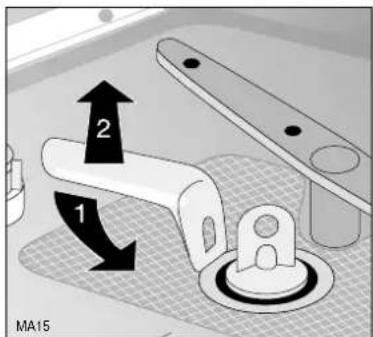

3. Greep ongeveer een kwart slag linksom draaien en uitnemen.

4. Grof/fijne zeef (1/2) aan het oogje pakken en uit het microfilter (3) trekken.

5. Alle zeven onder stromend water grondig schoonmaken.

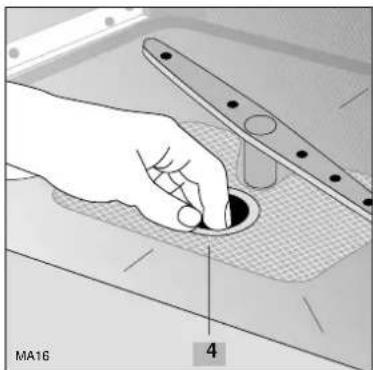

6. Vlakke zeef (4) uit de kuipbodem nemen en aan beide kanten grondig schoonmaken.

7. Vlakke zeef weer in de kuipbodem zetten.

8. Grof/fijne zeef in het microfilter zetten en in elkaar drukken.

9. Zeefcombinatie weer inzetten en door rechtsom draaien van de greep vergrendelen. Let erop dat de vlakke zeef niet boven de kuipbodem uitsteekt.

Gebruik de machine nooit zonder de zeven. Zorg er bovendien voor dat de zeven correct op hun plaats zitten. Het is belangrijk de zeven te reinigen om een goede werking van de machine te garanderen.

2 1 MA15

1 2 3 MA17

Buitenkant van het apparaat

Reinig de buitenkant van het apparaat en het bedieningspaneel met een vochtig doekje. In geen geval agressieve reinigingsmiddelen of schuurmiddelen gebruiken.

Als de machine een lange tijd niet wordt gebruikt

Wordt de machine voor een lange tijd niet gebruikt, dan:

1. Kraan dichtdraaien.
2. Steker uit het stopcontact trekken.
3. Deur op een kier laten staan om het ontstaan van een onaangename geur te vermijden.
4. Binnenkant en accessoires reinigen.

Bescherming tegen vorst

Plaats de afwasmachine nooit in een ruimte waar de temperatuur onder het vriespunt kan zakken. Mocht dat toch het geval zijn, maak de machine dan leeg, draai de kraan dicht, verwijder de waterafvoerslang en laat deze leeg lopen door deze laag te houden.

Vervoeren van de machine

Als u de machine gaat vervoeren (bij het verhuizen):

1. Steker uit het stopcontact trekken.
2. Waterkraan dichtdraaien.
3. Watertoevoerslang van de waterkraan losschroeven en leeg laten lopen.
4. De machine samen met de slangen vervoeren.

Zorg ervoor dat de machine tijdens het transport rechtop blijft staan.

Herstellen van eenvoudige storingen

Een storing is vaak het gevolg van een kleinigheid die u zelf kunt verhelpen. Wij adviseren u eerst onderstaande tabel te lezen voordat u contact opneemt met de servicedienst.

Wanneer de beveiliging heeft ingegrepen, start de afwasmachine niet of hij stopt tijdens het afwassen, alle toetsen zijn buiten werking, behalve de "Aan/uit" toets, alle lampjes zijn uit behalve het "Aan/uit" lampje en een combinatie van één of meer programm-leds knippert. Ook een geluidssignaal geeft aan dat de beveiliging heeft ingegrepen.

Schakel de afwasmachine uit met de Aan/uit toets en ga na of u de storing kunt verhelpen met behulp van onderstaande tabel. Start een programma om te controleren of u de storing verholpen heeft; bel de servicedienst als de alarmmelding nog steeds aanwezig is.

Storing Foutcode Oplossing
De machine start niet		• De machinedeur is niet goed dicht.• De steker zit niet in het stopcontact.• Er staat geen spanning op het stopcontact.
De machine neemt geen De water in "Normaal 65°" of het	controlelampjes van "Voorspoelen" knipperen	• De kraan is dichtgedraaid.• Er is geen druk op de kraan.• De toevoerslang is geknikt.• Het zeefje in de toevoer is verstopt.
De machine pompt De controlelampjes van niet af "Normaal 65°" of het	"Intensief 70°" knipperen	• De afvoerslang is geknikt.• De afvoermogelijkheid is verstopt.• De verlengde afvoerslang ligt niet goed.• De afvoer is niet belucht.
De beveiliging tegen Het water overlast is in het "Normaal 65°" werking getreden knippert	controlelampje van service dienst.	• Sluit de waterkraan en neem contact op met de
Algemeen Eén of meer	programma-leds een programma; bel de servicedienst als de knipperen alarmmelding wederom verschijnt.	• Schakel de afwasmachine uit en weer in en start
Teveel geluid		• Er slaan serviesdelen tegen elkaar. Zie: Beladen van de korven.• Een sproeiarm stoot tegen het servies. Zie: Beladen van de korven.
De deur gaat moeilijk dicht		• De machine staat niet waterpas of is niet op de juiste wijze ingebouwd.
Kalkvlekken, strepen, waas op het serviesgoed		• Controleer of het zout- en glansmiddelreservoir voldoende zijn gevuld.• Controleer of de onthardingsinstallatie juist is ingesteld.
De afwas is niet droog		• Er is geen glansmiddel in het reservoir of de dosering is te gering.
Het afwasresultaat is niet goed		• De korven zijn te vol beladen.• Het serviesgoed is onjuist geplaatst.• Een of beide sproeiarmen kan (kunnen) niet draaien.• Een of enkele gaatjes in één of beide sproeiarmen is of zijn verstopt.• Uiteinde van de afvoerslang is te laag aangebracht.• Een of meerdere zeven is (zijn) verstopt.• Een zeef zit niet goed op z'n plaats.• Verkeerd of te weinig afwasmiddel gebruikt, het is te oud en/of te klonterig en/of van slechte kwaliteit.• De draaidop van het zoutreservoir zit los.• Het gekozen programma was niet geschikt voor de aard en/of hoeveelheid van de bevuiling.

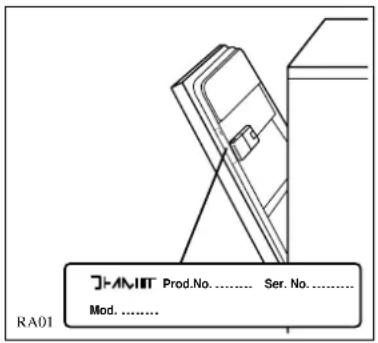

Kunt u de oorzaak van een storing niet zelf opsporen en verhelpen, belt u dan de servicedienst. Houd model- en serienummer van uw machine bij de hand; de servicedienst zal u erom vragen. U vindt het model- en serienummer op het typeplaatje van de machine. Zie de afbeelding.

Service en onderdelen

Reparaties aan elektrische toestellen mogen alleen door vakmensen worden uitgevoerd.

Er mogen alleen originele onderdelen worden gebruikt.

Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden.

JHANIT Prod.No...... Ser. No...... Mod.......

Toelichtingen voor testinstituten

Voor het begin van de test moeten het zoutreservoir van de ontkalkingsinrichting en het glansmiddelreservoir volledig worden gevuld.

Testnorm: EN 50242
Vergelijkend programma: BIO	50°
Laadvermogen: 9 couverts
Glansmiddelhouder: stand 4
Dosering afwasmiddel: 20 g in	bakje5 g op het dekseltje

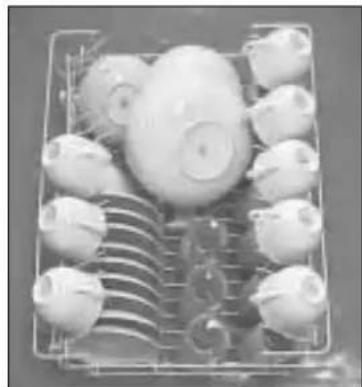

Rangschikking in de bovenste korf

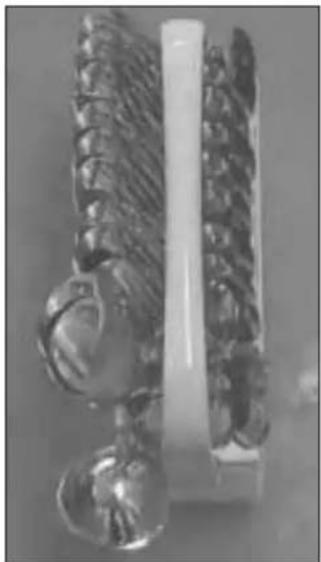

Rangschikking in de onderste korf

Technische gegevens

Afmetingen Breedte 44.6 cm	Hoogte 81.8 - 87.8 cmMaximale diepte 55.5 cmMaximale diepte bij open deur 111.4 cm
Lichtspanning/frequentie 230V - 50Hz - 10A Opgenomen motorvermogen 200 WOpgenomen vermogen verwarmingselement Aansluitwaarde		2100 W2300 W
Waterleidingdruk	MinimumMaximum	50 kPa (0.5 bar)800 kPa (8 bar)
Capaciteit		9 couverts

Contents
