GEBRUIKSAANWIJZING SRS4672EU BOSCH

Inhoud Veiligheidsvoorschriften 69. . . . Kennismaking met het apparaat 70 Wateronthardingsinstallatie 71. Zout bijvullen 72. . . . . . . . . . . . . Vullen met glansspoelmiddel 73 Ongeschikt servies 74. . . . . . . . Serviesgoed sorteren 75. . . . . . Afwasmiddelen 78. . . . . . . . . . . . Programma-overzicht 80. . . . . . Afwassen 81. . . . . . . . . . . . . . . . Schoonmaken en onderhoud 83 Opsporing van storingen 85. . . . Inschakelen van de Servicedienst 87 Attentie 88. . . . . . . . . . . . . . . . . . Installatie 89. . . . . . . . . . . . . . . . .de

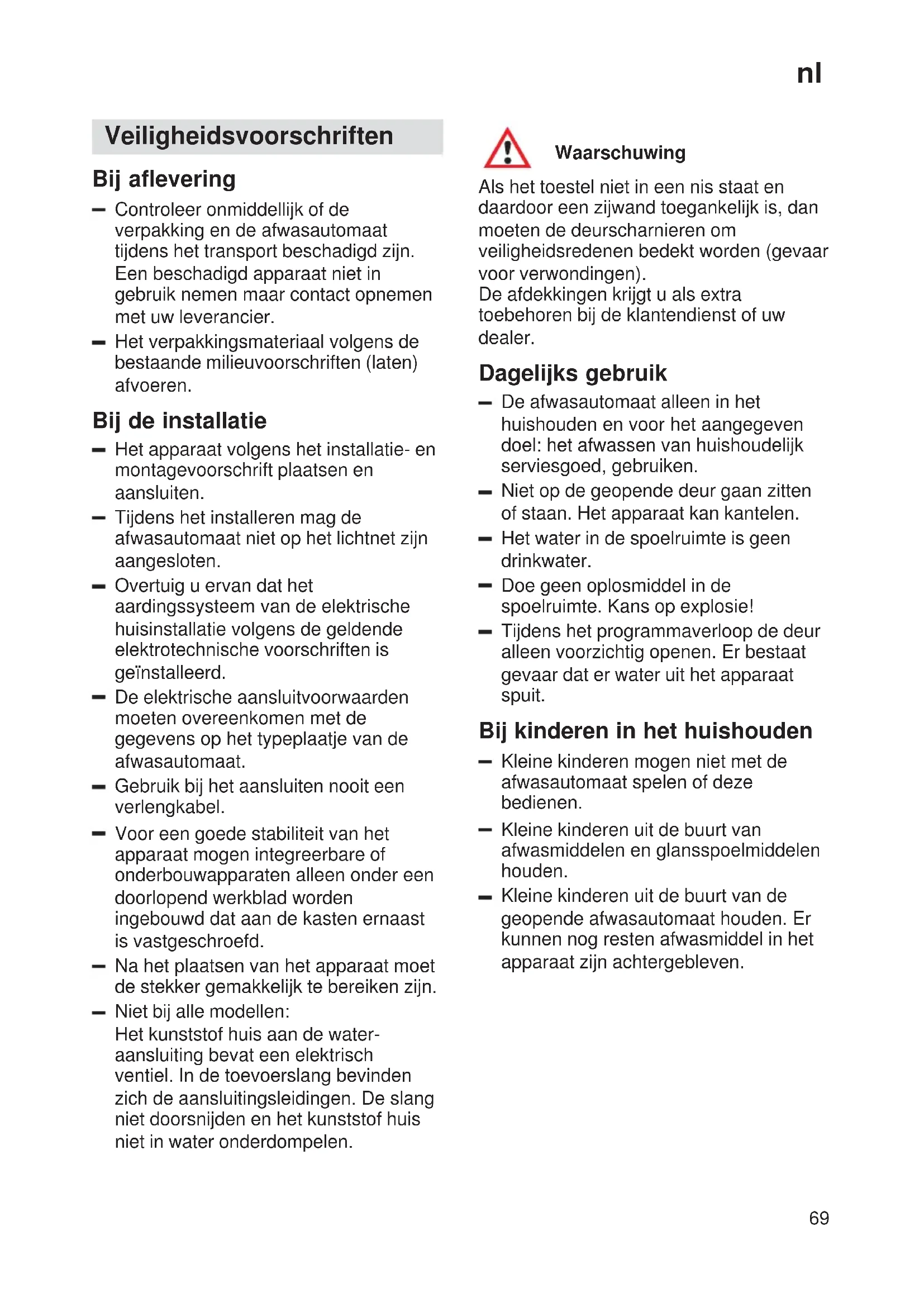

Veiligheidsvoorschriften Bij aflevering Controleer onmiddellijk of de verpakking en de afwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat niet in gebruik nemen maar contact opnemen met uw leverancier. Het verpakkingsmateriaal volgens de bestaande milieuvoorschriften (laten) afvoeren. Bij de installatie Het apparaat volgens het installatie- en montagevoorschrift plaatsen en aansluiten. Tijdens het installeren mag de afwasautomaat niet op het lichtnet zijn aangesloten. Overtuig u ervan dat het aardingssysteem van de elektrische huisinstallatie volgens de geldende elektrotechnische voorschriften is geïnstalleerd. De elektrische aansluitvoorwaarden moeten overeenkomen met de gegevens op het typeplaatje van de afwasautomaat. Gebruik bij het aansluiten nooit een verlengkabel. Voor een goede stabiliteit van het apparaat mogen integreerbare of onderbouwapparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ernaast is vastgeschroefd. Na het plaatsen van het apparaat moet de stekker gemakkelijk te bereiken zijn. Niet bij alle modellen: Het kunststof huis aan de water- aansluiting bevat een elektrisch ventiel. In de toevoerslang bevinden zich de aansluitingsleidingen. De slang niet doorsnijden en het kunststof huis niet in water onderdompelen. Waarschuwing Als het toestel niet in een nis staat en daardoor een zijwand toegankelijk is, dan moeten de deurscharnieren om veiligheidsredenen bedekt worden (gevaar voor verwondingen). De afdekkingen krijgt u als extra toebehoren bij de klantendienst of uw dealer. Dagelijks gebruik De afwasautomaat alleen in het huishouden en voor het aangegeven doel: het afwassen van huishoudelijk serviesgoed, gebruiken. Niet op de geopende deur gaan zitten of staan. Het apparaat kan kantelen. Het water in de spoelruimte is geen drinkwater. Doe geen oplosmiddel in de spoelruimte. Kans op explosie! Tijdens het programmaverloop de deur alleen voorzichtig openen. Er bestaat gevaar dat er water uit het apparaat spuit. Bij kinderen in het huishouden Kleine kinderen mogen niet met de afwasautomaat spelen of deze bedienen. Kleine kinderen uit de buurt van afwasmiddelen en glansspoelmiddelen houden. Kleine kinderen uit de buurt van de geopende afwasautomaat houden. Er kunnen nog resten afwasmiddel in het apparaat zijn achtergebleven.nl

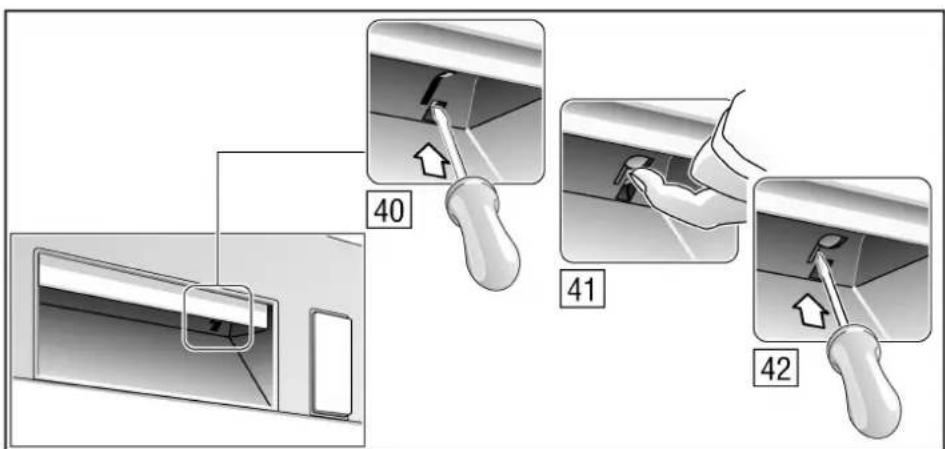

• niet bij alle modellen Bekijk eerst de afbeeldingen in de omslag. 40 Kinderbeveiliging inschakelen ( Handgreep voor het openen van de deur 2 ) 41 Deur met ingeschakelde kinderbeveiliging openen 42 Kinderbeveiliging uitschakelen Bij schade Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Bij reparaties mag het apparaat niet op het lichtnet zijn aangesloten. Stekker uit het stopcontact trekken of de zekering in de meterkast uitschakelen. Alleen aan de stekker trekken, niet aan de aansluitkabel. Kraan dichtdraaien. Bij het afvoeren van het apparaat Afgedankte apparaten onmiddellijk onbruikbaar maken waardoor ongevallen worden voorkomen. Stekker uit het stopcontact trekken, aansluitkabel doorknippen en de deursluiting onklaar maken. Het apparaat volgens de bestaande milieuvoorschriften (laten) afvoeren. Waarschuwing Kinderen kunnen in het toestel ingesloten raken (verstikkingsgevaar) of in andere situaties terechtkomen. Daarom: Stekker uittrekken, netkabel afsnijden en weggooien. Deurslot zodanig kapot maken dat de deur niet meer sluit. Inkopen voordat u het apparaat voor het eerst in gebruik neemt: – zout – afwasmiddel – glansspoelmiddel Gebruik enkel producten die geschikt zijn voor de vaatwasmachine. Kennismaking met het apparaat De afbeeldingen van het bedieningspaneel en van de binnenkant van het apparaat zijn op de laatste uitklapbare bladzijde van deze brochure afgedrukt. A.u.b. vóór het lezen deze bladzijde openklappen. Bedieningspaneel 1 Hoofdschakelaar2 Handgreep om de deur te openen3 Cijferindicatie4 Toets starttijd kiezen5 Toets mono-afwassysteem (alleen bovenste servieskorf) * 6 Programmatoetsen7 Indicatie zout bijvullen8 Indicatie glansspoelmiddel bijvullen

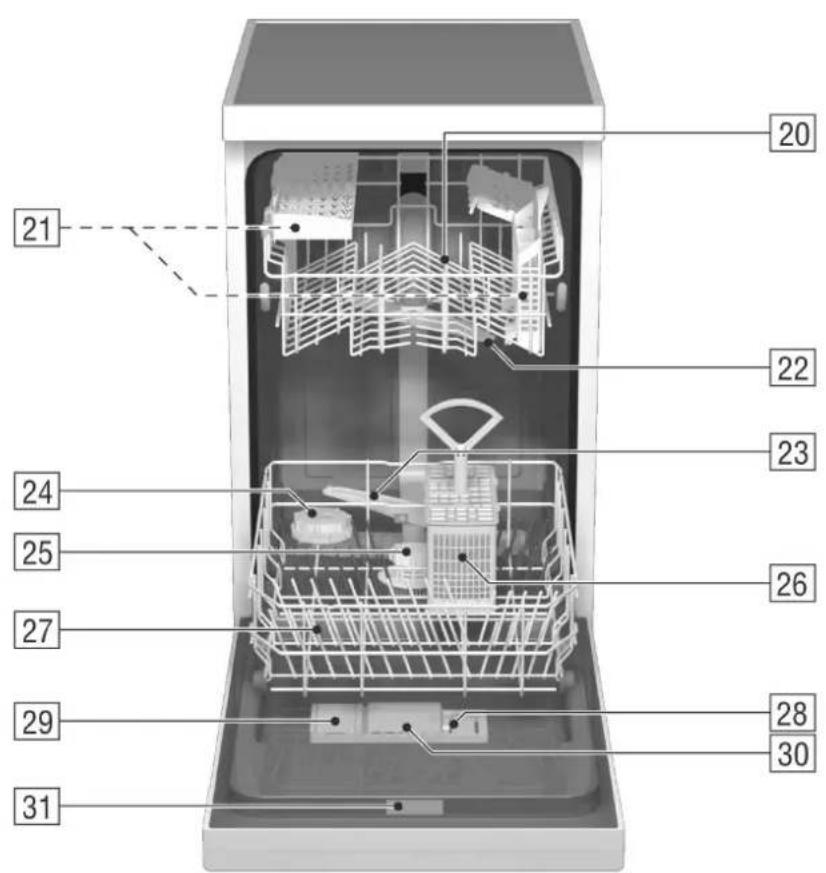

• niet bij alle modellen Binnenkant van het apparaat

Bovenste servieskorf met etagère

Extra bestekkorf voor de bovenste servieskorf *

Zoutreservoir met bijvul-indicatie *

Onderste servieskorf

Reservoir voor glansspoelmiddel met bijvulindicatie

• niet bij alle modellennl

Wateronthardingsinstallatie Voor een goed afwasresultaat heeft de afwasautomaat zacht water, d.w.z. water met weinig kalk nodig. Anders zetten zich witte kalkresten op het serviesgoed en de binnenkant van de spoelruimte af. Leidingwater met een te hoge hardheidsgraad moet voor gebruik in de afwasautomaat onthard, d.w.z. ontkalkt worden. Dit gebeurt met behulp van speciaal zout in de wateronthardingsinstallatie van de afwasautomaat. De instelling en daarmee de benodigde hoeveelheid zout zijn afhankelijk van de hardheidsgraad van het leidingwater. Instellen van de wateronthardingsinstallatie Vraag de hardheidsgraad van het water bij het waterleidingbedrijf of bij de Servicedienst op. De juiste instelling vindt u in de tabel voor de waterhardheid. Tabel voor de waterhardheid Programmatoets B ingedrukt houden en de hoofd- schakelaar 1 inschakelen. Daarna de toetsen loslaten. De indicatie van de toets B en de door de fabriek ingestelde waarde op de cijfer- indicatie knipperen. Om de instelling te veranderen: programmatoets B indrukken. Bij elke druk op de toets wordt de instelling steeds met één cijfer ver- hoogd. Als u het cijfer hebt bereikt, dan springt de indicatie weer op . Hoofdschakelaar 1 uitschakelen. De ingestelde waarde is in het geheugen van het apparaat opgeslagen. Om de onthardingsinstallatie te regeneren is ca. 4 liter water nodig. Hierdoor wordt het waterverbruik per afwasprogramma – afhankelijk van de instelling voor de waterhardheid – met 0 tot 4 liter verhoogd.nl

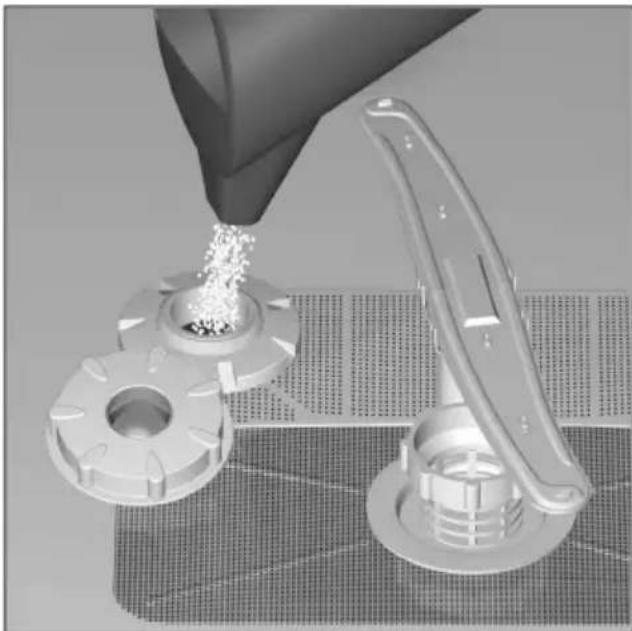

Zout bijvullen Werking van het zout Tijdens het afwassen wordt het zoutautomatisch uit het zoutreservoir in dewateronthardingsinstallatie gespoeld waar de kalk wordt opgelost.De kalkhoudende oplossing wordt uit deafwasautomaat gepompt. Daarnafunctioneert het onthardingssysteem weer.Het regenereren functioneert alleen als hetzout in het water is opgelost.Deksel van het zoutreservoir 24 openen.Voordat u het apparaat voor het eerst ingebruik neemt: ca. 1 l water in hetzoutreservoir gieten.Daarna zoveel zout toevoegen tot hetzoutreservoir vol is (maximaal 1,5 kg).Gebruik hiervoor de meegeleverdemaatbeker.Als u het reservoir met zout vult, dan wordthet water verdrongen en loopt weg. Als erzout bijgevuld moet worden, moet u ditdus altijd vóór het inschakelen van demachine doen. U bereikt hiermee dat dezoutoplossing van het overlopendereservoir meteen wordt verdund enweggespoeld. Verwijder vervolgens dezoutresten rond de vulopening en sluit hetreservoir. Let erop, bij een apparaat metdraaideksel het deksel niet schuin op tedraaien.

• niet bij alle modellen De indicatie zout bijvullen 7 op hetbedieningspaneel brandt eerst en gaat naenige tijd uit als zich een voldoendezoutconcentratie heeft gevormd.AttentieBij het instellen op mag ugeen regenereerzout gebruikenomdat er tijdens het afwassengeen zout verbruikt wordt. Deindicatie voor zout isuitgeschakeld.Bij het instellen op tot moet het zoutreservoir met zoutworden gevuld.Attentie!Het zoutreservoir nooit metafwasmiddel vullen. Hierdoorgaat de onthardingsinstallatiekapot. Indicatie zout bijvullen Zodra de indicatie zout bijvullen 7 ophet bedieningspaneel brandt, moet u zoutbijvullen.nl

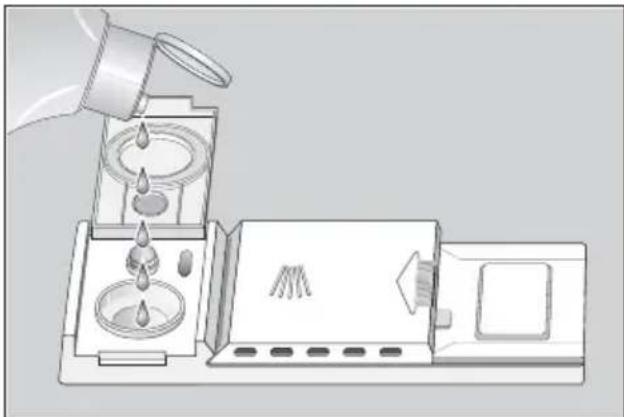

Vullen met glansspoelmiddel Glansspoelmiddel wordt gebruikt om de glazen helder en het serviesgoed zonder strepen te laten opdrogen. Deksel van het voorraadreservoir voor glansspoelmiddel 29 openklappen. Druk hiertoe op de markering op het deksel en open tegelijkertijd het deksel met het bedieningslipje . Glansspoelmiddel in de vulopening gieten tot de indicatie donker wordt. Deksel sluiten tot u een klik hoort. Attentie! Gebruik alleen glansspoel- middel dat geschikt is voor gebruik in een huishoudelijke afwasautomaat. Instellen van de juiste dosering van glansspoelmiddel De dosering van de hoeveelheid glansspoelmiddel kan traploos worden ingesteld. De instelknop is door de fabriek op 4 ingesteld. Verander de instelling van de instelknop voor glansspoelmiddel als er strepen (draaien in richting –) of watervlekken (draaien in richting +) op het serviesgoed achterblijven.

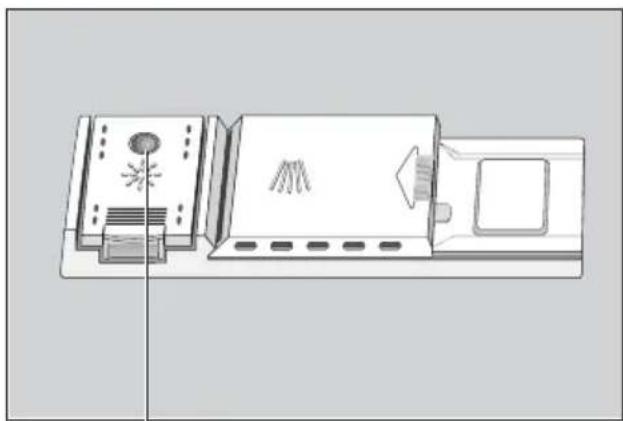

Instelknop voor glansspoelmiddel Indicatie glansspoelmiddel bijvullen Zolang de indicatie glansspoelmiddel bijvullen op het bedieningspaneel 8 (niet bij alle modellen) of bij de doseerinrichting 29 donker is, is er genoeg glansspoelmiddel aanwezig. Indicatie glansspoelmiddel bijvullennl

Ongeschikt servies In uw afwasautomaat mag u het volgende niet afwassen: bestek en servies met houten onderdelen. Ze logen uit en worden lelijk; ook de gebruikte lijm is niet bestand tegen de optredende temperaturen. Gevoelige gedecoreerde glazen en vazen, speciaal antiek of niet meer te vervangen servies- goed. Deze decoraties waren nog niet bestand tegen het afwassen in een afwasautomaat. Niet geschikt zijn bovendien kunststof voorwerpen die gevoelig zijn voor heet water, koperen en tinnen serviesgoed. Geglazuurd serviesgoed en voorwerpen van zilver en aluminium kunnen bij het afwassen gaan verkleuren of verbleken. Ook sommige soorten glas kunnen dof worden nadat ze vele malen zijn afge- wassen. Verder hoort materiaal dat water absorbeert, zoals sponzen en doeken, niet in de afwasautomaat thuis. Tip: koop voortaan alleen serviesgoed waarbij staat aangegeven dat het geschikt is voor een afwasautomaat. Attentie Serviesgoed dat bevuild is met as, kaarsvet, smeerolie of verf mag niet in de afwasautomaat worden afgewassen. Schade aan glas en serviesgoed Oorzaken: glassoort en fabricagewijze van het glas; chemische samenstelling van het afwasmiddel; temperatuur van het water en programmaduur van de afwasautomaat. Advies: gebruik glas en porcelein dat door de fabricant aangeduid wordt als geschikt voor afwasautomaten. Gebruik afwasmiddel dat het serviesgoed ontziet. U kunt dit informeren bij de fabricant van het afwasmiddel. Kies een programma met een zo laag mogelijke temperatuur en een korte programmaduur. Om beschadigingen te voorkomen glas en bestek na afloop van het programma zo snel mogelijk uit de afwasautomaat halen. Mono-afwassysteem (alleen de bovenste servieskorf)

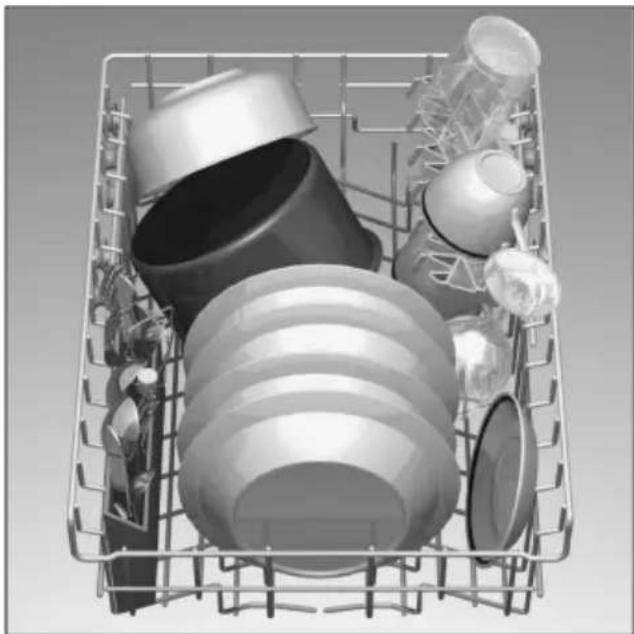

• niet bij alle modellen Bij een kleine afwas vult u alleen de bovenste servieskorf en schakelt u het mono-afwassysteem in. Hiermee bespaart u op stroom en water. Bij het mono- afwassysteem moet de onderste servies- korf leeg zijn. Om af te wassen iets minder afwasmiddel gebruiken dan wordt aange- raden bij een volle belading van de afwas- automaat.nl

Serviesgoed sorteren Serviesgoed inruimen Grove etensresten verwijderen. Voorspoelen onder stromend water is niet nodig. Het serviesgoed als volgt inruimen: alle soorten vaatwerk zoals kopjes, glazen, pannen etc. met de opening naar beneden zetten. Serviesgoed met een ronding of een holte schuin in de servieskorf zetten zodat het water er vanaf kan lopen. Het serviesgoed moet stevig staan en mag niet wankelen. De twee sproeiarmen moeten ongehinderd kunnen ronddraaien. Mono-afwassysteem (alleen de bovenste servieskorf) *

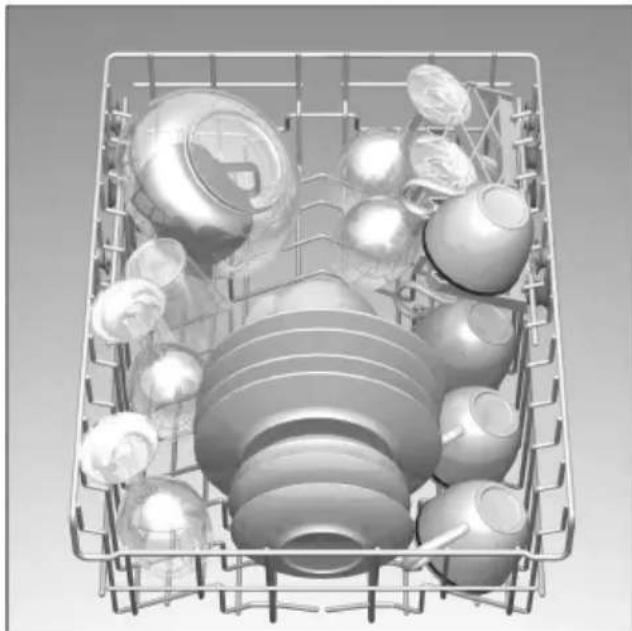

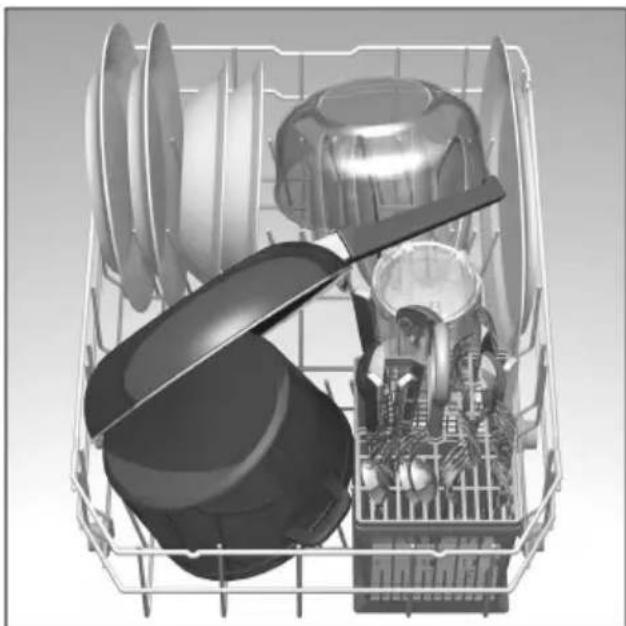

• niet bij alle modellen Om meer ruimte te hebben voor hoger serviesgoed de bovenste servieskorf in de onderste stand setten. Kopjes en glazen Bovenste servieskorf 20 Pannen Onderste servieskorf 27 Bestek Bestek altijd ongesorteerd met het eetvlak naar boven inruimen (wees voorzichtig met messenlemmets). Op deze manier kan de sproeistraal elk stuk bestek beter bereiken. Om verwondingen te voorkomen: lange en puntige voorwerpen en messen op de etagère (bij sommige modellen) of op de messen-etagère (tegen meerprijs) leggen.nl

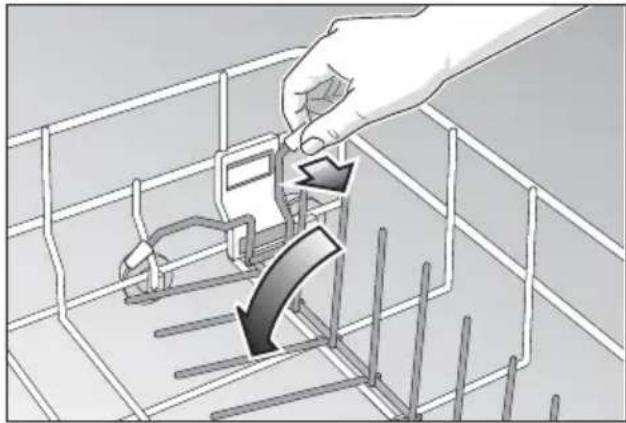

• niet bij alle modellen De bordensteunen zijn omklapbaar waardoor pannen en schalen practischer kunnen worden ingeruimd. Bakplaat-sproeikop *

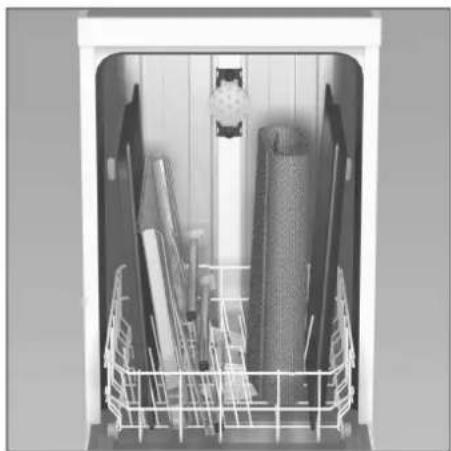

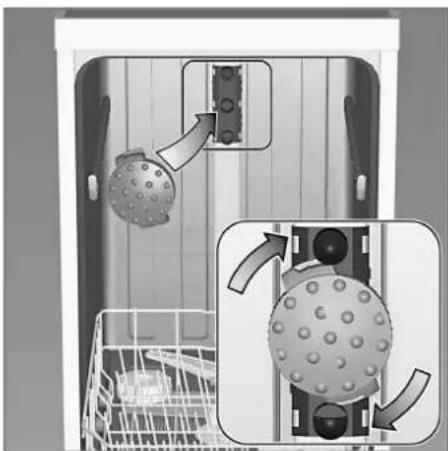

• niet bij alle modellen Bekijk eerst de afbeeldingen in de omslag. Grote bakplaten of roosters kunt u met behulp van de bakplaatĆsproeikop reinigen: bovenste servieskorf eruit halen en de sproeikop erin zetten zoals afgebeeld. De bakplaten volgens de afbeelding inruimen, zodat de sproeistraal alle delen kan bereiken (maximaal 2 bakplaten en 2 roosters). Messen-etagère *

• niet bij alle modellennl

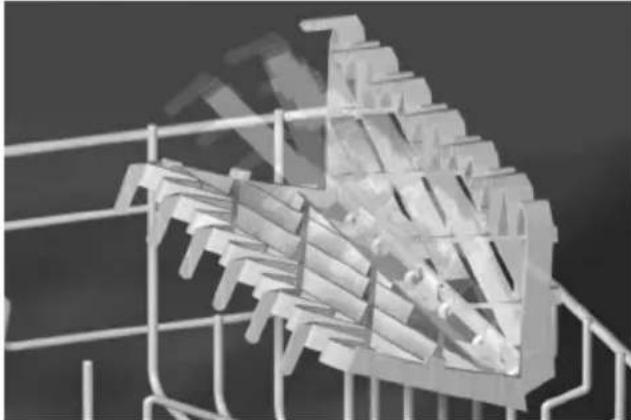

• niet bij alle modellen Hoge glazen en glazen op een hoge voet niet tegen het servies maar tegen de rand van de etagère laten leunen. Glazen, kopjes en schoteltjes op de etagère zetten. U kunt de etagère naar wens in- en uitklappen. Verstellen van de korfhoogte *

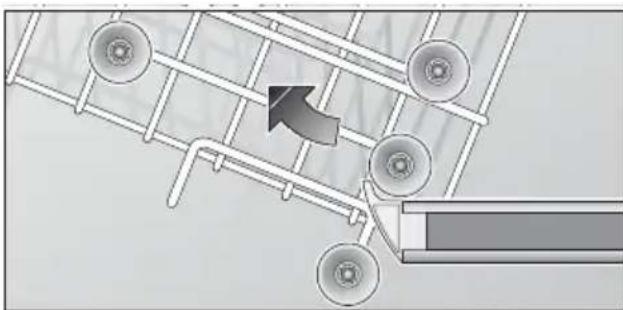

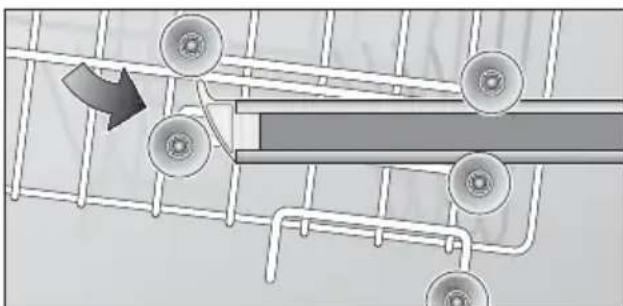

• niet bij alle modellen De bovenste servieskorf kan – indien gewenst – op de bovenste of de onderste rollen gebruikt worden om of in de bovenste of in de onderste servieskorf meer ruimte te maken voor hoger serviesgoed.nl

Afwasmiddelen Attentie U kunt in uw afwasautomaat de in dehandel verkrijgbare vloeibare ofpoedervormige afwasmiddelen, resp.tabletten gebruiken (geen hand-afwasmiddel!).Er zijn momenteel drie soortenafwasmiddel verkrijgbaar:1. met fosfaat en chloor2. met fosfaat en zonder chloor3. zonder fosfaat en zonder chloorBij gebruik van afwasmiddel zonderfosfaat kan er bij hard leidingwater eerderwitte aanslag op het serviesgoed en dewanden van de spoelruimte ontstaan. Ukunt dit vermijden door een grotere hoe-veelheid afwasmiddel te doseren.Afwasmiddel zonder chloor heeft eengeringere bleekwerking. Dit kan leiden toteen versterkte aanslag van thee of totverkleuringen op kunststof onderdelen.De oplossing in dit geval:– het gebruik van een sterker afwasprogramma of– het doseren van een grotere hoeveelheid afwasmiddel of– het gebruik van een afwasmiddel met chloor.Of een afwasmiddel geschikt is voorzilveren voorwerpen vindt u op deverpakking van het afwasmiddel.Heeft u nog andere vragen, dan raden wiju aan contact op te nemen met defabrikant van het afwasmiddel. Afwasmiddelbakje met doseerhulp De indeling in het afwasmiddelbakje biedthulp bij de juiste dosering van hetafwasmiddel. Het afwasmiddelbakje bevat bij deonderste lijn 15 ml afwasmiddel en bij demiddelste lijn 20 ml. Een vol afwasmiddel-bakje bevat 40 ml afwasmiddel. 40 ml 25 ml 15 ml Attentie!Als het afwasmiddelbakje nogdicht is: vergrendeling opzijdrukken om het te openen.nl

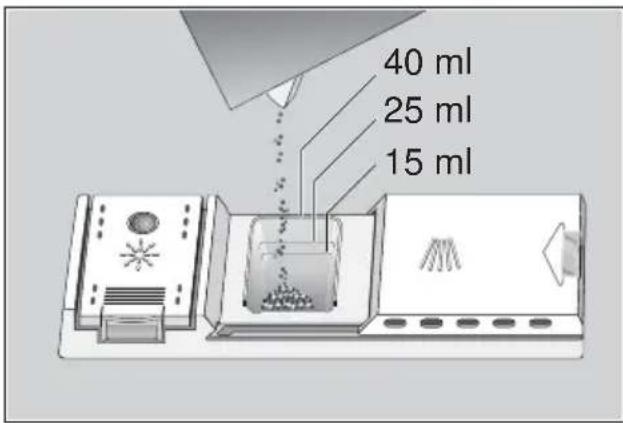

Vullen met afwasmiddel Het afwasmiddelbakje 30 met afwasmiddel vullen. Neem voor een juiste dosering de gegevens van de fabrikant op de verpakking van het afwasmiddel in acht. Bij het programma „Intensief” ca. 10–15 ml afwasmiddel extra op de deur van het apparaat strooien. Besparingstip Bij het mono-afwassysteem resp. als het serviesgoed niet erg vuil is, kunt u normalerwijze volstaan met minder afwas- middel dan is aangegeven. Deksel van het afwasmiddelbakje sluiten: (1) deksel dichtschuiven en tot slot (2) licht erop drukken zodat de sluiting hoorbaar vastklikt. Bij gebruik van tabletten vindt u op de verpakking waar u de tabletten moet gebruiken (bijv. in de bestekkorf, het afwasmiddelbakje etc.). Let erop dat ook bij gebruik van tabletten het deksel van het afwasmiddelbakje gesloten is. ATTENTIE ! BELANGRIJKE AANWIJZINGEN

GECOMBINEERDE REINIGINGSPRODUCTEN Neem bij het gebruik van zogenaamde gecombineerde reinigingsproducten die het gebruik van bijv. glansspoelmiddel of zout overbodig moeten maken, de volgende belangrijke aanwijzingen in acht: Sommige producten met geïntegreerd glansspoelmiddel werken alleen in bepaalde programma’s optimaal. Bij apparaten met automatische programma’s hebben dergelijke producten meestal niet het gewenste effect. Producten die het gebruik van regenereerzout overbodig maken, kunnen alleen binnen een bepaald waterhardheidsbereik gebruikt worden. Als u deze gecombineerde producten wilt gebruiken, lees dan de gebruiksaanwijzing van deze producten of eventuele aanwijzingen op de verpakking nauwkeurig door! Neem in geval van twijfel contact op met de fabrikant van het reinigingsmiddel, vooral als: het serviesgoed na afloop van het programma erg nat is. er kalkaanslag ontstaat. Bij klachten die direct verband houden met het gebruik van deze producten, kunnen wij niet aansprakelijk gesteld worden!nl

Programma-overzicht In dit overzicht staat het maximaal mogelijke aantal programma’s vermeld. De bij uw apparaat behorende programma’s kunt u op het bedieningspaneel aflezen. Naspoelen70°DrogenTussen-spoelen Soort serviesgoed bijv. porcelein, pannen, bestek, glazen, etc. Soort etensresten bijv. van Hoeveelheid etensresten Toestand van de etensresten Afwas- programma’s Programma- verloop Programma- gegevens Duur in min.met warmte-wisselaarStroomverbruikin kWhmet warmte-wisselaarWaterverbruikin litersmet Aqua-sensor Ongevoelig Soep, soufflé, saus, aardappelen, deegwaren, rijst, eieren, gebraden gerechten Soep, aardappelen deegwaren, rijst, eieren, gebraden gerechten veel heel weinig erg aange- koekt Intensief 70° Eco 50° Snel 35° Voor- spoelen DrogenDrogen Tussen-spoelenTussen-spoelenNaspoelen55°Reinigen35°Naspoelen65°Reinigen50°Laboratorium-meetwaarde volgens de Europese norm EN 50242 Afspoelen als het serviesgoed enkele dagen tot de afwas in het apparaat bewaard wordt. Voorspoelen Gemengd Gevoelig Gemengd Glas 40° Reinigen40° Tussen-spoelenNaspoelen55°Drogen Koffie, gebak, melk, worst, koude dranken, salade weinig aangekoekt Voorspoelen50°Reinigen70°Tussen-spoelenTussen-spoelen Auto 55_ /65_ weinig gemiddeld Het programmaverloop wordt,afhankelijk van de belading van degraad van vervuiling van het servies–goed, geoptimeerd en aangepastVoorspoelen

Afwassen Programmakeuze Aan de hand van het soort en de hoeveelheid serviesgoed, resp. van de etensresten kunt u in het programma- overzicht het juiste door u in te stellen programma vinden. In het onderste gedeelte van het programma-overzicht vindt u tevens het programmaverloop en de program- magegevens. Een voorbeeld: Bij gemengd serviesgoed met veel maar weinig vastgekoekte etensresten moet u het programma „Auto” gebruiken. Besparingstip Bij een niet vol beladen machine kunt u meestal gebruik maken van een minder sterk programma. Programmagegevens De programmagegevens hebben betrekking op normale omstandigheden. Door: verschillen in de hoeveelheid serviesgoed de temperatuur van het toegevoerde water de druk in de waterleiding de omgevingstemperatuur toleranties in de netspanning en de onvermijdelijke toleranties in het apparaat (bijv. temperatuur, hoeveelheid water, ...) kunnen grotere afwijkingen optreden. Bij het mono-afwassysteem (alleen de bovenste servieskorf) kunnen het energie- en waterverbruik tot ca. 1/4 verminderd worden. De waarden van het waterverbruik hebben betrekking op instelwaarde 4 van de waterhardheid. Aqua-Sensor *

• niet bij alle modellen De Aqua-Sensor is een optisch meetsysteem waarmee de vertroebeling van het afwaswater wordt gemeten. Met infrarood licht kan de vervuiling van het water door losgeweekte etensresten, zoals ei, vet en havermout, herkend worden. De Aqua-Sensor werkt in alle programma’s met voorspoelen. Als na afloop van het voorspoelen het afwaswater nog „schoon” is, dan wordt het water verder gebruikt voor de aansluitende reinigingsfase. Is het water te vuil, dan wordt het afgepompt en door vers water vervangen. Op deze manier wordt het waterverbruik bij „geringe” vervuiling van het serviesgoed met ca. 5 liter water verminderd. Inschakelen van het apparaat Kraan opendraaien. Hoofdschakelaar 1 inschakelen. De indicaties van het laatst gekozen programma branden. Dit programma begint als u geen andere programmatoets 6 hebt ingedrukt. Bij apparaten met mono-afwassysteem: als u alleen de bovenste servieskorf hebt ingeruimd, dan drukt u de toets mono-afwassysteem 5 in. Op de cijferindicatie 3 verschijnt de vermoedelijke programmaduur. Het programmaverloop start automatisch. Einde van het programma Het programma is afgelopen als er op de cijferindicatie 3 een verschijnt.nl

Uitschakelen van het apparaat Enkele minuten na afloop van het programma: Hoofdschakelaar 1 uitschakelen. Kraan dichtdraaien (niet van toepassing bij apparaten met Aqua-Stop). Na afkoeling het serviesgoed uit het apparaat halen. Onderbreking van het programma Hoofdschakelaar 1 uitschakelen. De lichtindicatie gaat uit. Het programma blijft opgeslagen in het geheugen. Bij aansluiting op warm water of als de machine al is opgewarmd en de deur van het apparaat geopend werd, de deur eerst een paar minuten op een kier laten staan en daarna dichtdoen. Anders kan door expansie de deur van het apparaat openspringen. Om het programma door te laten gaan: hoofdschakelaar weer inschakelen. Starttijd kiezen U kunt het programma tot 19 uur later (in stappen van een uur) laten starten. Apparaat inschakelen. Onmiddellijk de toets starttijd kiezen 4 indrukken. De cijferindicatie 3 springt op . De toets starttijd kiezen net zolang indrukken tot de aangegeven tijd aan uw wens voldoet. Om de gekozen starttijd te wissen: toets starttijd kiezen net zolang indrukken tot op de cijfer-indicatie verschijnt. Tot de starttijd kunt u het programma willekeurig veranderen. Resttijdindicatie De resttijdindicatie corrigeert zichzelf. Aan het begin van het programma geeft deze de vermoedelijke duur van het programma aan. Deze tijd is gebaseerd op het ervoor gebruikte programma resp. op de duur van het programma bij het testen in de fabriek. Tijdens het programmaverloop wordt de tijd tot het einde van het programma aangegeven. Hierbij wordt de resttijd, afhankelijk van de temperatuur van het toegevoerde water en van de hoeveelheid serviesgoed, gecorrigeerd. Programma afbreken (Reset) Alleen als de hoofdschakelaar is ingeschakeld: Programmatoetsen A en C gedurende ca. 3 sec. tegelijkertijd indrukken. De cijfer-indicatie geeft aan. Het programma is binnen ca. 1 minuut afgelopen. Hoofdschakelaar 1 na afloop van het programma uitschakelen. Afwasmiddelbakje 30 sluiten. Om een nieuw programma te starten de hoofdschakelaar 1 weer inschakelen en het gewenste programma kiezen. Wijzigen van het programma Nadat u het apparaat hebt ingeschakeld, kunt u binnen 2 min. een ander programma instellen. Als het programma hierna gewijzigd moet worden, dan worden eerst de al gestarte programma-onderdelen (bijv. reinigen) afgewerkt. De nieuw aangegeven resttijd bestaat uit de resttijd van het vorige programma-onderdeel en de resttijd van het nieuw gekozen programma.nl

Intensief drogen Door de functie „intensief drogen” te activeren bereikt u door een hogere temperatuur tijdens het naspoelen een nog beter droogresultaat. Programmatoets A ingedrukt houden en de hoofdschakelaar 1 inschakelen. Beide toetsen loslaten. Op de cijferindicatie 3 knippert een (aan) of een (uit). Om de instelling te veranderen de programmatoets A indrukken. Hoofdschakelaar 1 uitschakelen. De instelling blijft in het geheugen opgeslagen. Schoonmaken en onderhoud Regelmatige controle en onderhoud van het apparaat dragen ertoe bij defecten te voorkomen. Dit bespaart u tijd en ergernis. Daarom moet u af en toe de afwasautomaat goed controleren. Algemene toestand van de machine Spoelruimte controleren op aanslag van vet en kalk. Als u zulke aanslag aantreft: machine met afwasmiddel grondig doorspoelen. Speciaal zout Controleer de indicatie zout bijvullen 7 . Indien nodig zout bijvullen. Glansspoelmiddel Controleer de indicatie glansspoelmiddel bijvullen op het bedieningspaneel 8 resp. de indicatie in het voorraadreservoir 29 . Indien nodig glansspoelmiddel bijvullen.nl

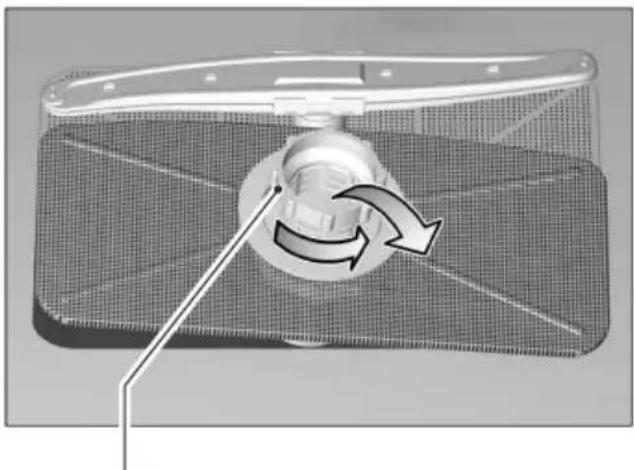

Zeven De zeven 25 zorgen ervoor dat grove etensresten in het spoelwater niet in de pomp terechtkomen. Door de etensresten kunnen de zeven verstopt raken. Na elke afwasbeurt de zeven op etensresten controleren en eventueel schoonmaken. Na het losdraaien van de grove/ microzeef kunt u tevens de fijne zeef eruit halen. Etensresten verwijderen en de zeven onder stromend water schoonmaken. De zeven er weer in zetten en de grove/microzeef vastschroeven. Grove/microzeef Sproeiarmen Kalk en etensresten in het spoelwater kunnen de sproei-openingen en de lagers van de sproeiarmen 22 en 23 blokkeren. Sproeiopeningen van de sproeiarmen op verstopping door etensresten con- troleren. Eventueel de onderste sproeiarm 23 naar boven eraf trekken. Bovenste sproeiarm 22 eraf schroeven. Sproeiarmen onder stromend water schoonmaken. Sproeiarmen weer vastdrukken resp. vastschroeven. Sproeiarmennl

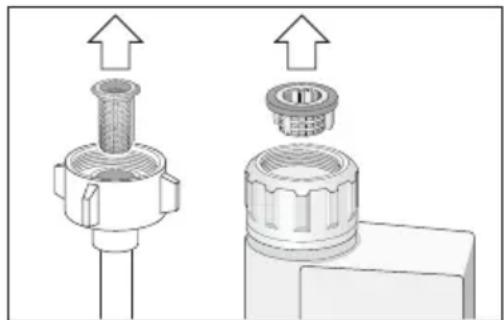

Opsporing van storingen Kleine storingen zelf verhelpen De meest voorkomende storingen in het dagelijks gebruik van het apparaat kunt u zelf verhelpen zonder de hulp van de Servicedienst in te roepen. Hiermee bespaart u kosten en bent u ervan zeker dat u het apparaat weer snel kunt gebruiken. Het volgende overzicht kan u erbij helpen de oorzaken van de ontstane storingen vinden. Storingen ... bij het inschakelen Het apparaat start niet De zekering in het huis is niet in orde. De stekker zit niet in het stopcontact. De deur van het apparaat is niet goed gesloten. De kraan staat niet open. De zeef aan de watertoevoerslang is verstopt. De zeef bevindt zich aan de aansluiting van de Aqua-Stop resp. van de toevoerslang. Attentie Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Ondeskundige reparaties kunnen aanzienlijke schade en gevaar voor de gebruiker opleveren. ... aan het apparaat de onderste sproeiarm draait moeilijk Sproeiarm door kleine deeltjes of etensresten geblokkeerd. Deksel van het afwasmiddelbakje kan niet gesloten worden Doseerreservoir te vol. Mechanisme door vastgeplakte afwasmiddelresten geblokkeerd. Controlelampjes gaan na de afwas niet uit Hoofdschakelaar nog ingeschakeld. Er kleven na de afwas resten afwasmiddel in het reservoir Reservoir was bij het vullen vochtig, alleen een droog reservoir met afwasmiddel vullen. Na afloop van het programma blijft er water in het apparaat staan De afvoerslang is verstopt of geknikt. De afvoerpomp is geblokkeerd. De zeven zijn verstopt. Het programma is nog niet afgelopen. Wacht op het einde van het programma (de cijferindicatie geeft 0 aan). Functie ”Reset” uitvoeren. ... bij de afwas Abnormale schuimvorming Handafwasmiddel in het reservoir voor glansspoelmiddel. Gemorst spoelmiddel kan bij de volgende spoelbeurt tot overmatige schuimvorming leiden, daarom moet u het gemorste spoelmiddel met een doek verwijderen. Het programma stopt tijdens de afwas Stroomtoevoer onderbroken. Watertoevoer onderbroken.nl

Klappende geluiden tijdens de afwas Sproeiarm slaat tegen serviesgoed. Kletterende geluiden tijdens de afwas Serviesgoed niet goed ingeruimd. Klappende geluiden van de vul-ventielen Wordt veroorzaakt door de ligging van de waterleiding en heeft geen invloed op het functioneren van de machine. Deze geluiden kunnen niet verholpen worden. ... aan het serviesgoed Er blijven gedeeltelijk etensresten aan het serviesgoed plakken Het serviesgoed was niet goed ingeruimd, de waterstralen konden het oppervlak niet bereiken. De servieskorf was te vol. Het serviesgoed ligt tegen elkaar aan. Te weinig afwasmiddel gebruikt. Een te zwak programma gekozen. Sproeiarmen konden niet ongehinderd ronddraaien doordat een stuk serviesgoed in de weg stond. Sproeiers van de sproeiarmen zijn door etensresten verstopt. De zeven zijn verstopt. Zeven verkeerd ingezet. Afvoerpomp geblokkeerd. Er ontstaan verkleuringen op kunststof onderdelen Te weinig afwasmiddel gebruikt. Het afwasmiddel heeft te weinig bleekwerking. Afwasmiddel met chloor gebruiken. Er blijven gedeeltelijk witte vlekken op het serviesgoed achter, de glazen blijven melkkleurig Te weinig afwasmiddel gebruikt. Hoeveelheid glansspoelmiddel te laag ingesteld. Ondanks een hoge hardheidsgraad van het leidingwater geen zout toegevoegd. Onthardingsinstallatie te laag ingesteld. Het deksel van het zoutreservoir is niet goed vastgedraaid. Als u afwasmiddel zonder fosfaat hebt gebruikt, probeer dan eens afwasmiddel met fosfaat ter vergelijking. Het serviesgoed wordt niet droog Programma zonder drogen gekozen. Hoeveelheid glansspoelmiddel te laag ingesteld. Serviesgoed te snel uit het apparaat gehaald. De glazen zien er dof uit Hoeveelheid glansspoelmiddel te laag ingesteld. Resten thee of lippenstift zijn achtergebleven Het afwasmiddel heeft te weinig bleekwerking. Een te lage afwastemperatuur gekozen.nl

Roestsporen op het bestek Het bestek is niet voldoende roestbestendig. Het zoutgehalte in het afwaswater is te hoog. Deksel van het zoutreservoir niet goed vastgedraaid. Tijdens het navullen te veel zout toegevoegd. De glazen worden dof en verkleuren, de aanslag kan niet worden afgewreven Een ongeschikt afwasmiddel gebruikt. De glazen zijn niet geschikt voor een afwasautomaat. Op glazen en bestek blijven strepen achter, de glazen zien er metaalachtig uit. Hoeveelheid glansspoelmiddel te hoog ingesteld. Inschakelen van de Servicedienst Als het u niet lukt de fout te verhelpen, schakel dan de Servicedienst in. Het dichtstbijzijnde adres van de Servicedienst vindt u in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de Servicedienst het typenummer (1) en het FD-nummer (2) op. U vindt deze gegevens op het typeplaatje op de deur van het apparaat.

Opgelet We willen er u op wijzen dat een bezoek van een technicus van onze klantendienst naar aanleiding van een de beschreven storingen ook tijdens de garantieperiode niet kostenloos is.nl

Attentie Richtlijnen bij het afvoeren van uw oude apparaat en van de verpakking Uw oude apparaat is geen waardeloos afvalproduct. Waardevolle grondstoffen kunnen door een milieuvriendelijke wijze van afvoeren na bewerking opnieuw gebruikt worden. Bij afgedankte apparaten: stekker uit het stopcontact trekken, aansluitkabel doorknippen en samen met de stekker verwijderen. Deursluiting onklaar maken. Hiermeer voorkomt u dat kinderen zichzelf tijdens het spelen in het apparaat opsluiten en in levensgevaar raken. Uw nieuwe apparaat werd tijdens het transport naar u door de verpakking beschermd. Voor de verpakking werd gebruik gemaakt van materialen die het milieu kan verdragen en die geschikt zijn voor hergebruik. Help a.u.b. mee aan het beschermen van het milieu door de verpakking op een milieuvriendelijke wijze te (laten) afvoeren. Kinderen niet met de verpakking en onderdelen ervan laten spelen. Kans op verstikking door vouwkarton en foliemateriaal. U kunt bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren voor een milieuvriendelijke verwerking. Aanwijzingen voor vergelijkende tests U vindt de gegevens op het inlegvel „Aanwijzingen voor vergelijkende tests“. Algemeen Geïntegreerde en onderbouwapparaten die achteraf als vrijstaand apparaat worden opgesteld, moeten beveiligd worden tegen kantelen, bijv. door het vast te schroeven aan de muur of door inbouw onder een doorlopend werkblad dat aan de kasten ernaast is vastge- schroefd.nl

Installatie Om de afwasautomaat goed te laten functioneren moet hij vakkundig worden aangesloten. De gegevens van watertoevoer en -afvoer en de elektrische aansluitwaarden moeten met de vereiste criteria overeenkomen zoals deze in de volgende alinea’s resp. in het montage- voorschrift zijn beschreven. Bij de montage de juiste volgorde van de handelingen aanhouden: – bij aflevering controleren – plaatsen – aansluiting op de waterafvoer – aansluiting op de watertoevoer – elektrische aansluiting Aflevering Uw afwasautomaat werd in de fabriek zorgvuldig getest op foutloos functioneren waardoor kleine watervlekken zijn achter- gebleven. Deze zijn na de eerste afwas- beurt verdwenen. Plaatsing De vereiste inbouwmaten vindt u in het montagevoorschrift. Het apparaat met behulp van de verstelbare voetjes waterpas stellen. Let erop dat het appa- raat stevig staat. Aansluiten op de waterafvoer De noodzakelijke handelingen vindt u in het montagevoorschrift. Eventueel een sifon met aansluitnippel monteren. Afvoerslang met behulp van de meege- leverde onderdelen op de aansluitnippel van de sifon aansluiten. Aansluiten op de watertoevoer Aansluiting volgens montagevoorschrift. Toevoerslang met behulp van de meegeleverde onderdelen op de kraan aansluiten. Waterdruk: minimaal 0,5 bar, maximaal 10 bar. Bij hogere druk een reduceerventiel aanbrengen. Hoeveelheid binnenstromend water: minimaal 10 liter per minuut. Temperatuur van het water: bij voorkeur koud water. Warm water mag maximaal een temperatuur van 60 °C hebben. Elektrische aansluiting Het apparaat uitsluitend via een volgens de voorschriften aangebracht, randgeaard stopcontact op 230 volt wisselstroom aansluiten. Zie het typeplaatje 31 voor de vereiste zekering. Het stopcontact moet zich in de buurt van de afwasautomaat bevinden en gemakkelijk toegankelijk zijn. Bij verlenging van de aansluitkabel de stekker er niet afknippen. De kabel kan in de aansluitdoos aan de achterkant van het apparaat vervangen worden. Bij gebruik van een aardlekschakelaar mag alleen een type met het teken worden geïnstalleerd. Alleen deze aardlekschakelaar voldoet aan de nu geldende voorschriften. Demontage De volgorde van de handelingen is ook hier belangrijk: allereerst het apparaat loskoppelen van het lichtnet. Stekker uit het stopcontact trekken. Watertoevoer afsluiten. Aansluiting op de waterafvoer en -toevoer loskoppelen. Bevestigingsschroeven onder het werkblad losdraaien. Indien aanwezig de plint verwijderen. Het apparaat eruit halen en de slang voorzichtig naar voren trekken.nl

Transport De afwasautomaat leeg laten lopen. Losse onderdelen vastzetten. Het apparaat alleen rechtop vervoeren Als het apparaat niet rechtop wordt vervoerd, dan kan er resterend water in het besturingsmechanisme terechtkomen. Dit kan tot een verkeerd programmaverloop leiden. Het apparaat laten leeglopen op de volgende wijze: Kraan opendraaien. Hoofdschakelaar inschakelen. Programma B kiezen. Ca. 4 minuten wachten. Programma beëindigen door de toetsen A en C tegelijkertijd in te drukken. De cijfer-indicatie springt op . Na één minuut het apparaat uitschakelen. Kraan dichtdraaien. Bescherming tegen vorst Als het apparaat niet in een vorstvrije ruimte staat (bijv. in een vakantiehuisje), dan moet u het apparaat helemaal laten leeglopen (zie transport). Kraan dichtdraaien, toevoerslang losmaken en laten leeglopen.fr Garantie AQUA-STOP. (ne s’applique pas aux appareils non munis du système Aqua-Stop) En complément à la garantie légale assurée par le vendeur au titre du contrat de vente et en complément à la garantie que nous offrons sur l’appareil, nous dédommageons l’utilisateur dans les conditions suivantes :

AQUA-STOP-garantie. (vervalt bij apparaten zonder Aqua-Stop) Als aanvulling op de garantie-aanspraken tegenover de verkoper in de koopovereenkomst en als aanvulling op onze garantie op het apparaat wordt u schadeloos gesteld als aan onderstaande voorwaarden wordt voldaan:

1. Als door een fout in ons Aqua-Stop-systeem waterschade wordt veroorzaakt

vergoeden wij de schade aan particuliere gebruikers.

2. Deze aansprakelijkheidsgarantie geldt voor de levensduur van het apparaat.

3. Voorwaarde voor aanspraak op garantie is dat het apparaat met Aqua-Stop vakkundig

en overeenkomstig ons installatievoorschrift is opgesteld en aangesloten; hiertoe behoort ook de vakkundig gemonteerde verlenging van de Aqua-Stop (origineel toebehoren). Onze garantie heeft geen betrekking op defecte toevoerleidingen of armaturen tot aan de Aqua-Stop-aansluiting op de kraan.

4. Tijdens het gebruik van een apparaat met Aqua-Stop hoeft u er in principe niet bij te

blijven resp. na het gebruik om veiligheidsredenen de kraan dicht te draaien. Alleen bij langere afwezigheid, bijv. als u een paar weken op vakantie gaat, moet de kraan worden dichtgedraaid.Bosch Info–Team: DE Tel. 0180 / 5 30 40 50 (EUR 0,12/Min. DTAG) AT Tel. 0660 / 59 95 Internet: http://www.bosch–hausgeraete.de 5 600 042 378 de, en, fr, nl (8103) 450G
