SRS4672EU - Lave-vaisselle BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 12 couverts, classe énergétique A++
Dimensions	Hauteur : 81,5 cm, Largeur : 59,8 cm, Profondeur : 55 cm
Consommation d'eau	9,5 litres par cycle
Programmes de lavage	6 programmes, dont Eco, Intensif, Rapide, Prélavage
Niveau sonore	46 dB
Utilisation	Panneau de contrôle intuitif avec affichage LED
Entretien	Filtres lavables, entretien régulier recommandé tous les 3 mois
Sécurité	Système de sécurité AquaStop contre les fuites d'eau
Informations générales	Garantie 2 ans, compatible avec tablettes de lavage et produits liquides

FOIRE AUX QUESTIONS - SRS4672EU BOSCH

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché à la prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Pourquoi le lave-vaisselle ne lave pas correctement ?

Vérifiez que les bras d'aspersion ne sont pas obstrués par des débris. Assurez-vous également d'utiliser le bon type de détergent et que le bac à sel est rempli.

Le lave-vaisselle fait un bruit anormal pendant le cycle ?

Écoutez si le bruit provient d'un objet coincé dans les bras d'aspersion. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou la pompe.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude et utilisez une brosse douce pour enlever les résidus. Remettez-le en place une fois propre.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à une utilisation insuffisante de détergent ou à l'eau dure. Vérifiez que le bac à sel est plein et essayez d'augmenter la quantité de détergent utilisé.

Comment réinitialiser le lave-vaisselle BOSCH SRS4672EU ?

Pour réinitialiser, maintenez enfoncé le bouton 'Départ/Pause' pendant environ 3 secondes. Cela devrait réinitialiser le cycle en cours.

Pourquoi le lave-vaisselle s'arrête en cours de cycle ?

Cela peut être causé par un problème d'alimentation en eau, un filtre obstrué ou une défaillance du capteur. Vérifiez l'alimentation en eau et nettoyez les filtres.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour connaître les réglages spécifiques. En général, vous devrez ajuster le niveau de dureté en fonction des recommandations locales.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique qui nécessite une attention particulière.

MODE D'EMPLOI SRS4672EU BOSCH

Consignes de sécurité . 47 Tableau des programmes . 58

Présentation de l'appareil 48 Laver la vaisse 59

Installation d'adoucissage 49.. Nettoyage et entretien .61

Remplissage du sel spécial . 50 Detection des pannes 63

Remplissage du liquide de rincege 51 Appeler le service après-vente 65

Vaisseilleinadequate 52....Remarques 66

Classement de la vaiselle 53.. Installation 67

Detergent 56

nl Inhoud

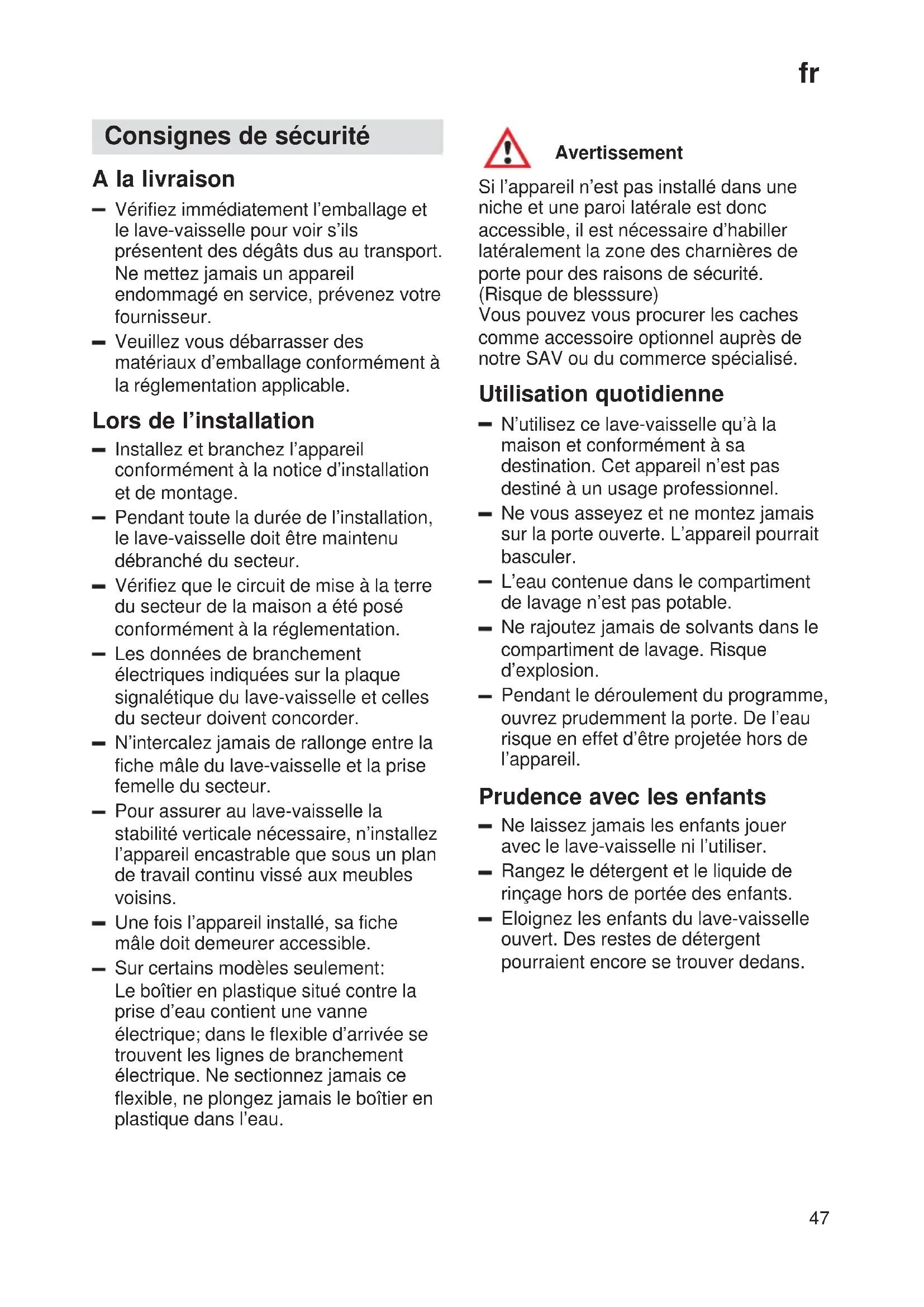

Consignes de sécurité

A la livraison

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils représentent des dégats dus au transport. Ne mettez jamais un apparil endommagé en service, prévenez votre fournisseur.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
  Pendant toute la durée de l'installation, le lave-vaisselle doit être maintainu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la règlementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaiselle et celles du secteur doivent concorder.
  N'intercalez jamais de rallonge entre la fiche male du lave-vaisselle et la prise femelle du secteur.
• Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encasirable que sous un plan de travail continu visse aux meubles voisins.
  Une fois I'appareil instalé, sa fiche malé doit demeurer accessible.
• Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement

Si l'appareil n'est pas installé dans une niche et une paroi latérale est donc accessible, il est nécessaire d'habiller latéralement la zone des charnières de porte pour des raisons de sécurité. (Risque de blessure)

Vou pouvez vous procurer les caches comme accessoire optionnel auprès de notre SAV ou du commerce spécialisé.

Utilisation quotidienne

N'utilisez ce lave-vaisselle qu'a la maison et conformément a sa destination. Cet apparéil n'est pas destiné à un usage professionnel.
- Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
L'eau contenue dans le compartment de lavage n'est pas potable.
- Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
- Pendant le déroulement du programme, ouvre prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.

Prudence avec les enfants

• Ne laissez jamais les enfants jouer avec le lave-vaisselle ni l'utiliser.
  Rangez le détergent et le liquide de rincege hors de portée des enfants.
  Eloignez les enfants du lave-vaisselle ouvert. Des restes de détérgent pourraient encore se trouver dedans.

fr

Sécurité-enfants*

* selon le modele

Examinez les croquis imprimés au revers de la couverture.

40 Enclencher la sécurité-enfants
(Touche d'ouverture de porte 2)
41 Ouvrir la porte, sécurité-enfants
enclenchée
42 Teindre la sécurité-enfants

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectues que par un spécialiste.
  Lors des réparations et interventions, voirlez à ce que le lave-vaisselle soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupez le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le cable d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque l'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclore tout accident ultérieur. Debranche la fiche mâle, sectionnez le cable d'alimentation et rendez le système de fermeture de la porte inutilisable.
- Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement

Des enfants pouraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoi: retirez la prise de secteur, coupez le cable de secteur et l'éliminez.

Détruirez la fermetre de la porte de sorte que le porte ne ferme plus.

Présentation de l'ordinateil

Les figures représentant le bandeau de l'appareil et l'intérieur de l'appareil se trouvent sur la dernière page-volet de la notice. Dépliez s.v.p. ce volet avant de poursuivre la lecture.

Bandeau de commande

1 Interrupteur principal
2 Touche d'ouverture de porte
3 Indicateur numérique
4 Sélection de l'heure
5 Touche de lavage en panier supérieur*
6 touches de programmation
7 Indicateur de remplissage du sel
8 Indicateur de remplissage du liquide de rincege

• selon le modele

Compartment interieur de l'appareil

20 Panier à vaisselle supérieur avec étagère
21 Panier supplémentaire a couverts pour le panier supérieur *
22 Bras rotatif supérieur
23 Bras rotatif inférieur
24 Réservoir à sel spécial, avec indicateur de manque de sel *

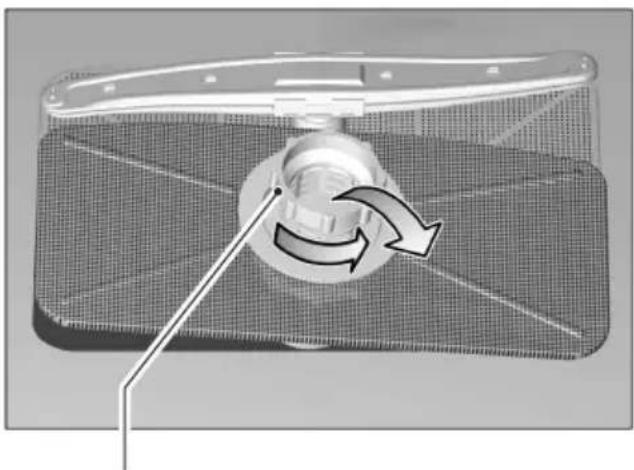

25 Filtres
Panier a couverts
Panier a vaisselle inférieur
28 Verrou de fermeture
29 Réservoir de liquide de rinceage avec indicateur de replissage du liquide
30 Compartiment à dédTangent
Plaque signalétique

• sur certains modèles seulement

Achats à réaliser lors de la première mise en service:

-Sel
- Detergent
Liquide de rincege

Utilisez exclusivement des produits appropriés aux lave-vaisse.

Installation d'adoucissage

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si I'eau dépasse un certain degré de dureté, elle ne pourra être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau.
Le réglage donc la quantité de sel requise dépend du degré de durée de l'eau de votre région.

Réglage de l'adoucisseur d'eau

Determinez la durete de I'eau potable dans notre region: appelez Your compagnie distributrice des eaux ou le service après-vente.
Pour savoir comment régler l'adoucisseur, referez-vous au tableau des durétés de l'eau.

Tableau de durete des eaux

°dH	°fH	°Clarke	mmol/l
0-6	0-11	0-8	0-1,1
7-8	12-15	9-10	1,2-1,4
9-10	16-17	11-12	1,5-1,8
11-12	18-21	13-15	1,9-2,1
13-16	22-29	16-20	2,2-2,9
17-21	30-37	21-26	3,0-3,7
22-30	38-54	27-38	3,8-5,4
31-50	55-89	39-62	5,5-8,9

Appuyez sur la touche de programmation B maintenez-la enfoncée puis enclenchez l'appareil 1. Ensuite, relachez les touches. Le voyant de la touche B et, a l'indicateur, le chiffre yvaleur reglee a la fabrication) se mettent a clignoter.

Pour modifier le réglage: appuyez sur la touche de programmation B

Le chiffre augmente d'une unité à chaque impulsion sur la touche; une fois la valeur 7 atteinte, l'indicateur revient sur 0

Eteignez l'appareil 1. La valeur precedemment reglee a ete memorisee.

L'adoucisseur d'eau a besoin d'env. 4 litres d'eau pour se regenerer. De la sorte et suivant la valeur sur laquelle est reglee l'adoucisseur, la consommation d'eau par lavage augmente de 0 à 4 litres maximum.

fr

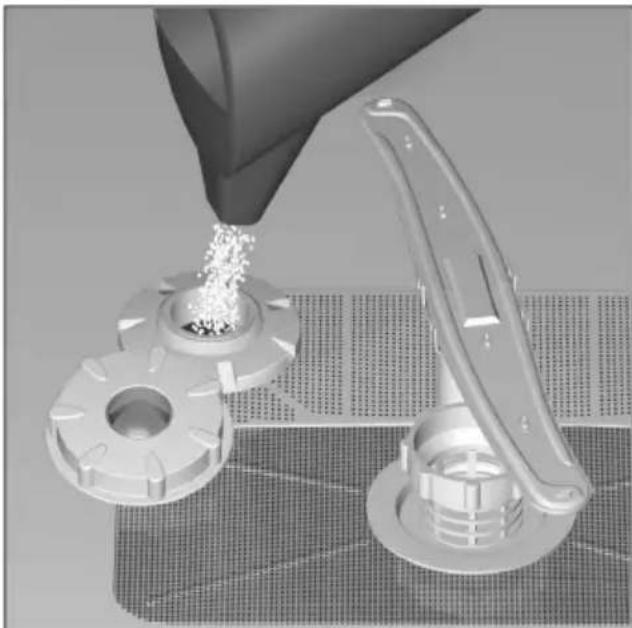

Remplissage du sel spécial

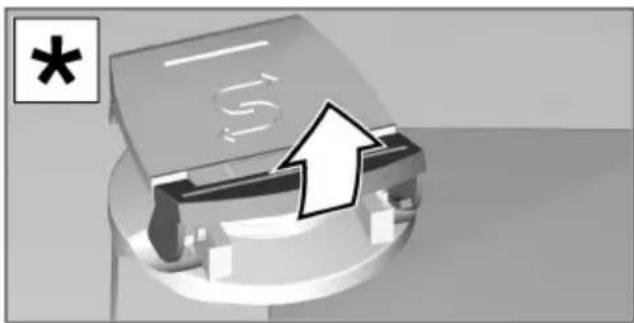

Mode d'action du sel

Pendant le lavage, le sel est automatique-ment amené du réservoir de Sel à l'adou-cisseur où il dissout le calcaire.

La pompe evacue cette solution calcaire hors du lave-vaisselle. Ensuite, l'adoucisseur d'eau est de nouveau pres a receivevoir la charge de Sel suivante.

La régénération ne se déroule correctement que si le sel s'est dissout dans l'eau. Ouvrez le bouchon fileté du réservoir de sel 24

Avant la première mise en service, versez environ 1 litre d'eau dans le réservoir de sel.

Rajoutez du sel jusqu'à ce que le réservoir soit plein (1,5 kg maxi.).

Pour ce faire, utilisez la burette de remplissage comprise dans les fournitures.

Le sel refoule l'eau qui déborde. Le sel refoule l'eau qui déborde. Pour cette raison, il faudrait que l'ajout de sel ait toujours lieu immédiatement avant d'enclencher le lave-vaisselle. De cette manière, vous obtiendarez que la solution saline débordante soit immédiatement diluée et evacuée. Nettoyer pour finir la zone de replissage des restes de sel et fermer le réservoir. Sur les apparèils possédant un couvercle qui se visse, veiller à ne pas coincer ce dernier.

* selon le modele

L'indicateur de remplissage de sel 7 sur le bandeau commence par s'allumer puis s'eteint au bout d'un moment une fois que la concentration en Sel est suffisamment elevated.

Remarque

Si la valeur de réglage est 0
vous n'avez pas de Sel à verser dans le réserveir étant donné que l'appareil n'en consomme pas. L'indicateur de replissage de sel est eteint. Si les valeurs de réglage sont comprises entre 1 et 7, il faut verser du sel dans le réserveir.

Mise en garde

Ne versez jamais le détergent dans le réserve à sespecial car vous risqueriez de détruire l'adoucisseur d'eau.

Indicateur de replissage du sel

Rajouter du sel des que l'indicateur de remplissage du sel 7 s allume sur le bandeau.

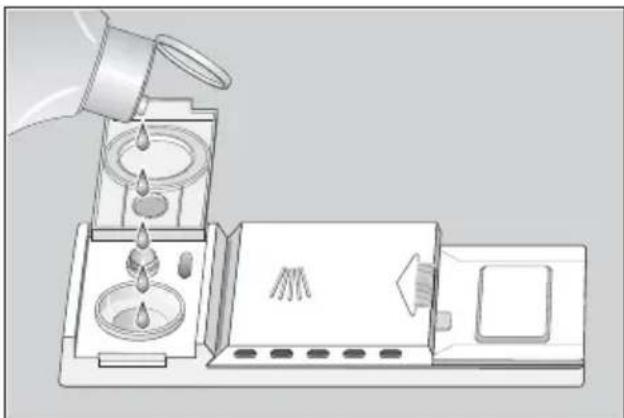

Remplissage du liquide de rençage

L'appareil en fonctionnement consomme du liquide de rincege pour que les verres etincellent et qu'il n'y ait aucune tache sur la vaisselle.

Ouvrez le couvercle du réservoir à liquide de rincage 29. Pour ce faire, appuyez sur la marque située sur le couvercle du compartment à liquide de rincage et souvez simultanément le couvercle par la patte à cet effet.

• Versez le liquide de rincege par l'orifice de remplissage jusqu'à ce que l'indicateur de remplissage de liquide devienne nombre.
• Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

Remarque

N'utilisez que du liquide de.
rincage pour la vaissele.

Régler le dosage du liquide de rinceage

Vous pouvez régler en continu le dosage du liquide de rincege. A la fabrication, le doseur a été régle sur 4.

Ne modifies la position du régulateur de liquide de rincege que si des trainées ou des taches d'eau demeurent sur la vaisselle. Dans le premier cas, reglez le régulateur dans le sens "-", dans le second cas, reglez-le dans le sens "+"

Régulateur de liquide de rincege

Indicateur de replissage du liquide de rincege

Tant que cet indicateur situé dans le bandeau 8 (§elon le modele) ou contre l'orifice de replissage 29 reste nombre, c'est l'indice qu'il y a suffisamment de liquide de rincege.

Indicateur de manque de liquide de rincege

Vaissele inadéquate

Nous déconseillons de laver au lave-vaisselle

Les pièces de couvert et de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températures régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décorrs délicats, en particulier les pièces de vaisselle ancériennes impossibles à renouveler. Ces décorrs anciers n'ont pas été prévus pour le lave-vaisselle.

Autres pieces inadaptées: pieces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pieces en aluminium et en argent peuvent se décolorer et palir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation:

N'achetez désormais que de la vaisselle dont le fabricant confirme son déquation au lave-vaisselle.

Remarque:

Ne lavez jamais au lave-vaisselle les pieces de vaisselles salies par des cendres, de la cire, de la graisse minérale ou de la peinture.

Verres et vaisselle endommages

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

Utilisez des verres et de la porcelain déclarés inalterabls au lave-vaisse par son fabricant.
Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
- Sélectionnez un programme de courte durée et ayant la plus basse température possible.
Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisselle le plus rapidement possible une fois le programme terminé.

Lavage单单 en panier supérieur

• sur certains modèles seulement
  Si vous avez peu de vaisselle à laver, ne chargez que le panier supérieur et enclenchez la fonction «Lavage en panier supérieur». Cette fonction économique de l'énergie et de l'eau. Pour laver la vaisselle, versez dans le compartment une quantité de détergent moindre que cette commande sur le paquet pour une pleine machine.

Classement de la vaisse

Ranger la vaisse

Retirer manuellement les résidus alimentaires les plus grossiers.
Un prélavage sous l'eau courante est inutile.
Ranger la vaisse de telle sorte que

L'ouverture de tous les recipients (tasses, verres, casseroles, etc.) soit orientée vers le bas.
- Disposer les pièces convexes et concaves inclinées pour que l'eau puisse s'écouler.
- Elle soit en appui vertical sur et ne puisse pas se renverser.
- Elle ne gêne pas la rotation des deux bras pivotants.

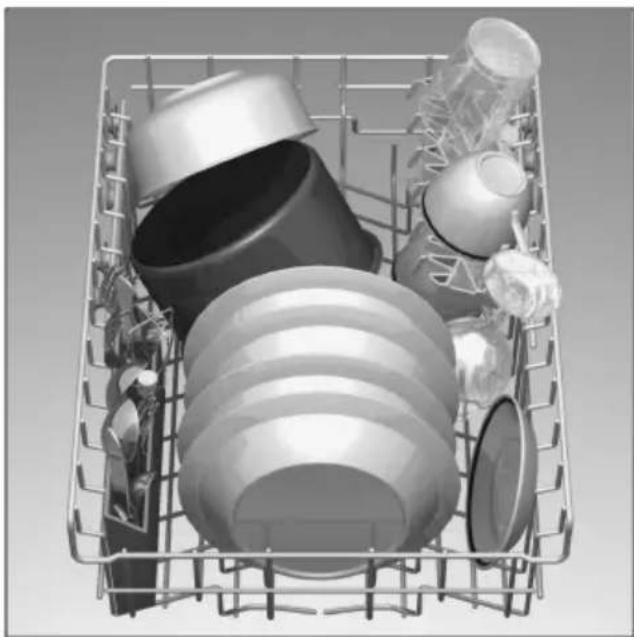

Lavage en panier supérieur *

• Selon le modele
  Afin de faire de la place pour la vaiselle plus volumineuse, placez le panier supérieur dans le bas de l'appareil.

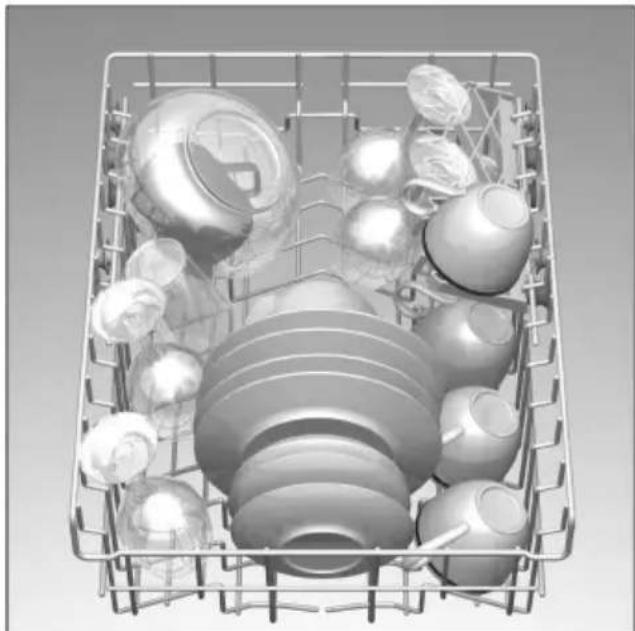

Tasses et verres

Panier à vaisselle supérieur 20

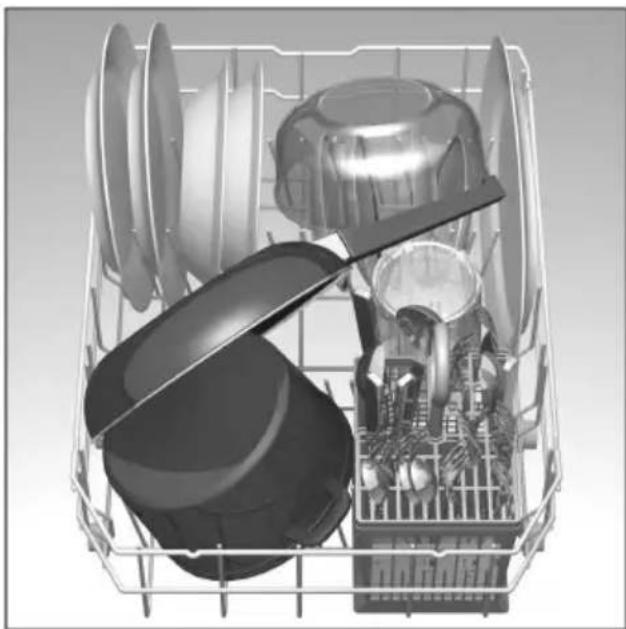

Casseroles

Panier à vaissele inférieur 27

fr

Couverts

Rangez les couverts sans jamais les trier, les surfaces salies des couverts tournées vers le haut (attention avec les lames de couteaux). De laASF, le jet de lavage atteint moins les diverses pieces des couverts.

Pour éviter tout risque de blessure, rangez les pieces longues et pointues ainsi que les couteaux sur l'étagère (selon le modele) ou sur l'étagère à couteaux (envente comme accessoire).

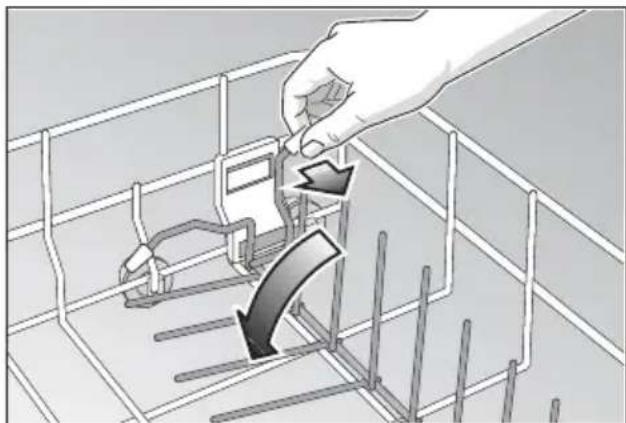

Tiges rabattables

* selon le modele

Les tiges se rabattent pour faciliter le rangement des cassetoles et des grandsols.

Tête pulvérisatrice pour plaque à pâtisserie *

* selon le modele

Examinez les croquis imprimés au revers de la couverture.

Vous pouvez nettoyer les grandes plaques à l'aide de cette tete pulvérisatrice. Dans ce but, retirez le panier supérieur et installez la tete pulvérisatrice comme le montre le dessin. Afin que le jet puisse atteindre toutes les pieces, veuillez ranger les plaques à pâtisserie comme le montre la figure (2 plaques à pâtisserie et 2 grilles maxi.).

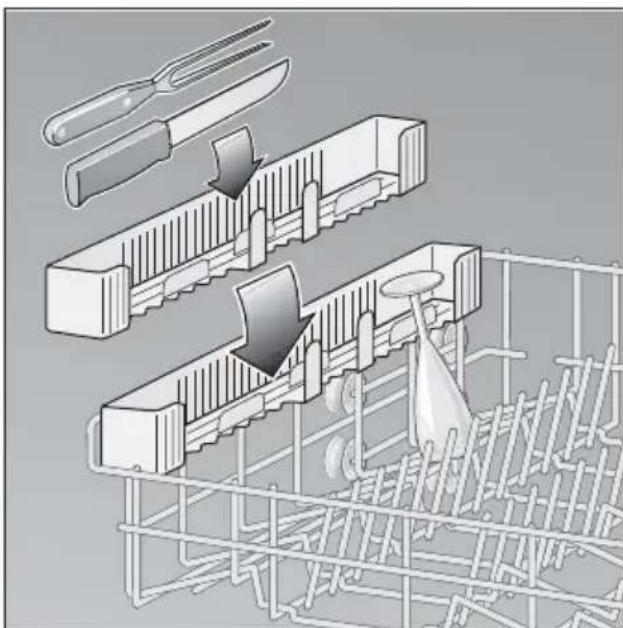

Etagère à couteaux *

• selon le modele

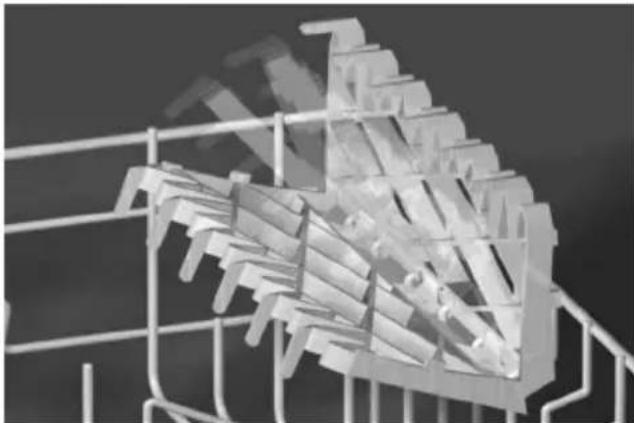

L'étagère *

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les verres, les tasses et les grands bolsse rangent sur I'etagere du haut. Vouspouvez faire basculer I'etagere dans lesdeux sens.

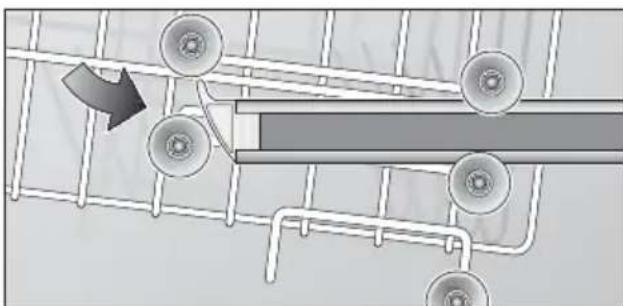

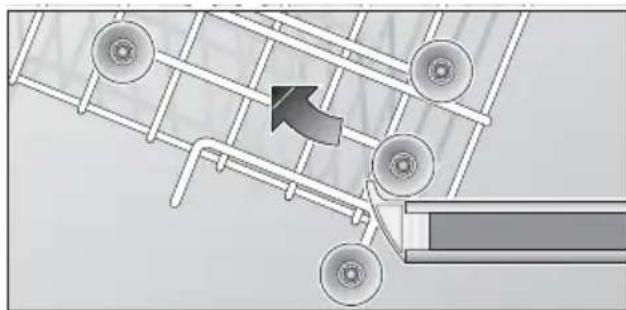

Modifier la hauteur des paniers*

• sur certains modèles seulement

Afin d'obtenir davantage de place pour ranger les pieces de vaisselle hautes, vous pouvez placer le panier à vaisselle supérieur soit sur les roulettes supérieures, soit sur les roulettes inférieures.

fr

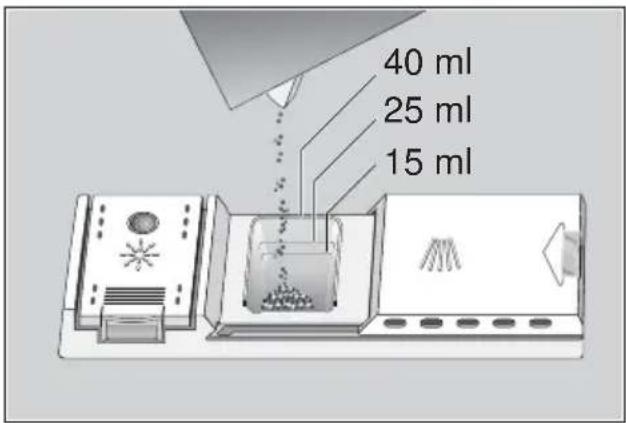

Detergent

Remarques concernant le dédTergent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilise jamais de liquide pour la vaisselle à la main.

Trois types de déterments sont actuellément en vente sur le marché:

1. Detergents phosphatés et chlorés
2. Detergents phosphatés non chlorés
3. Detergents non phosphatés et non chlorés

Si vous utilisez un dédTangent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaissele et les parois du recipient. Pour y remedier, ajoutez plus de dédTangent.

Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pieces en plastique risquent d'être plus importantes.

Poury remedier:

• Utilisez un programme de lavage plus puissant ou
• Ajoutez plus de détergent ou
• Utilisez un dédTangent au chlore.

Une mention sur le paquet de détergent indique si ce dernier est ajusté à la vaissele en argent.

Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants.

Compartment à détermagent avec graduation

La graduation visible dans le compartment à détergent vous aide à verser la bonne quantité de détergent. Jusqu'au trait inférieur, le compartment a une contenance de 15 ml, et de 25 ml jusqu'au train Médian. Le compartment plein contient 40 ml.

Remarque:

Si le compartment à détergent est encore fermé, actionnez le verrou de fermeture pour l'ouvrir.

Remplir de détergent

• Verser le dédTangent dans le compartment 30.

Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet.

Si vous choisissez le programme «Intensif», versez env. 10 à 15 ml de dédTangent sur la porte de l'appareil.

Conseil-economie

Lors du lavage en panier
supérieur ou lorsque la
vaisselle est peu sale, il suffit
habituellement de verser une
quantité de détergent
légarement inférieure à celle
indiquée sur la paquet.

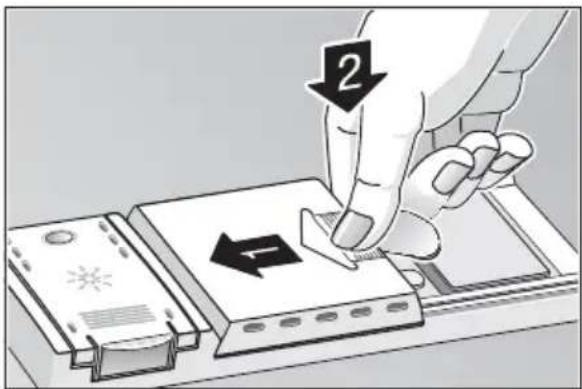

• Refermez le couvercle du compartment à détergent. Dans ce but (1), faites couilisser son couvercle et (2), en fin de course, appuyez légarement dessus. Le cliquetis de la fermeture doit bien se faire entendre.

Si vous utilisez du detergent en pastilles, placez-les aux endroits recommandes sur leur paquet (par ex. dans le panier a couverts, dans le compartment a detergent, etc.). En cas d'utilisation de detergent sous forme de pastilles, voirlez a ce que le couvercle du compartment a detergent soit refermé.

ATTENTION! INDICATION IMPORTANTE POUR L'UTILISATION DE PRODUITS DE LAVAGE COMBINES

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p.ex. de liquides de rincege ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rincege intégré ne produit leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produit tenduvent pas l'effet youlu.
• Des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.
• Si vous désirez utiliser ces produits combinés, veuillez dire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adresse-vous au fabricant du produit de lavage, en particulier en cas de:

-VAisselle trés mouillée à la fin du programme.
traces de calcaire sur la vaisse.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre apparéil, reportez-vous à son bandeau de commande.

Type de vaisseille
Données du programme

Durée en minutes
Avec échangeur thermique

Consommation de couranten kWh
Avec échéateur thermique

Consommation d'eau litres Avec Aquasensor

Valeurs mesurées en laboratoire, conformes à la norme europeenne EN 50242

Laver la vaisse

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent au bas du tableau des programmes.

Exemple:

En presence de vaisseille mixte
comportant des résidus alimentaires
nombres mais peu adhérents, vous
aurez besoin du programme
«Auto»

Conseil-economie

Si le lave-vaisse est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se réfèrent à des conditions normales.

Les paramètres suivants:

Quantités variables de vaisselle
- Température d'arrivée de l'eau
- Pression dans les conduites d'eau
- Température ambiente
- Variations de la tension secteur
- Et les tolérances propres au lave-vaisse (par ex. la température, la quantité d'eau...)

peuvent provoquer des déviations assez importantes.

Si vous ne lavez qu'en panier supérieur,
vous pouvez economiser jusqu'à 1/4 de
l'énergie et de l'eau.

La consommation d'eau se refere a une durée de l'eau reglee sur 4.

Aquasensor*

* selon le modele

L'Aquasensor est un dispositif optique mesurant la turbidite de l'eau de rincege. Un barrage photo-electrique permet de détecter le salissement de l'eau par des restes d'aliments decollés, par ex. oeufs, matière grasse, flocons d'avoine.

L'Aquasensor s'active dans tous les programmes prévoyant un prérincage. Si à la fin du prérincage l'eau est encore «propre», elle servira au lavage de la vaisselle qui s'ensuit. Si cette eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. Cette technique permet de réduire la consommation d'eau de 5 litres environ lorsque la vaisselle est relativement peu sale.

Enclenchement de l'appareil

Ouvrez le robinet d'eau.
- Enclenchez l'appareil 1.

Les voyants du dernier programme sélectionné s'allument.

Le programme se déroule sauf si vous appuyez sur une autre touche de programmation 6.

Appareils avec lavage en panier supérieur:
Si vous ne chargez que le panier supérieur, appuyez sur la touche de lavage en panier supérieur 5.
-La durée prévue du programme s'affiche à l'indicateur numérique 3.
Le programme se met automatique-ment en marche.

Fin du programme

Le programme est terminé une fois qu'un apparaît à l'indicateur chiffré 3.

fr

Eteindre l'appareil

Quelques minutes après la fin du programme:

Eteignez l'appareil 1.
Fermez le robinet d'eau (opération inutile en présence d'une vanne Aquastop).
Retirez la vaisse une fois qu'elle a refroidi.

Interruption du programme

Eteignez l'appareil 1.
Levoyant lumineux s'eteint,le programme restemémorise.
Si le lave-vaisselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.
Pour poursuivre le déroulement du programme, réenclenchez l'appareil.

Sélection de l'heure

Vouspouvezretarderle demarrageduprogramme de 19 heures maxi.,par pasd'uneheure.

• Enclenchez l'appareil.
  Appuyez immédiatement sur la touche de seLECTION de l'heure 4.

L'indicateur numérique 3 revient sur

• Appuyez sur la touche de seLECTION de l'heure jusqu'à ce que l'heure désirée s'affiche.
  Pour effacer l'heure selectionnee, appuyez sur la touche de selection de l'heure autant de fois que nécessaire pour ramener l'indicateur chiffre sur Oh. Vous pouvez modifier le programme selectionné tant qu'il n'a pas demarré.

Indicateur de la durée demarche restante

Indicateur de la durée de marche restante L'indicateur de la durée de marche restante se regle automatiquement. En début de programme, il indique la durée approximative du programme. Cette valeur dépend de la durée du programme précédemment sélectionné ou, s'il s'agit de la première utilisation, de la durée du programme sélectionné lors de l'essay en usine. Pendant le déroulement du programme, l'indicateur donne la durée restant avant la fin du programme. L'indicateur rectifie la durée restante en fonction de la température d'arrivée d'eau et la quantité de vaisse.

Abandonner le programme (Reset)

• Seulement appareil enclenché:

Appuyez simultanément sur les touches A et C pendant 3 secondes environ.

L'indicateur chiffre affiche 0

Le programme se déroule pendant 1 minute environ.
- Eteindre l'appareil 1 une fois le programme executé.
- Fermer le compartmenté à détergent 30.

Pour faire redémarrer l'appareil, enclenchez l'interrupteur principal 1 puis sélectionnez le programme désire.

Changement de programme

Une fois que vous avez enclenché l'appareil, vous disposez de 2 minutes pour changer de programme.

Si vous poulez changer de programme par la suite, l'appareil exécuté jusqu'à la fin les programmes qu'il avait commencés (par ex. Lavage).

Le nouveau temps restant affiché se compose du temps qui restait au segment de programme précédent et du temps restant au nouveau programme sélectionné.

Sechage intensif

Si vous activez la fonction « Séchage intensif», la température plus élevée pendant la phase de rinçage avec produit à la vaisselle de secher encore mistréux.

Appuyez sur la touche de programmation A maintenez-la enfoncée puis enclenchez le lave-vaisselle 1.
- Relâchéz les deux touches. A l'indicateur numérique 3 cignote un (marche) ou un (aft).
- Pour modifier le réglage, appuyez sur la touche A.
Eteignez l'appareil 1;I reglage reste en memoire.

Nettoyage et entretien

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous economiserez de l'argent et de l'enervement. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lave-vaisselle.

Etat général de l'appareil

• Vérifiez si le compartment de lavage presente des dépôts de graisse et de tartre.
  Si vous trouvez de tels dépôts:
  Lavez la machine à fond avec du détergent.

Sel spécial

Contrôlez l'indicateur de remplissage desel 7. $i nécessaire, rajoutez du sel.

Liquide de rinçage

Sur le bandeau, vérifie l'indicateur 8 de replissage du liquide de rincege et le niveau de ce liquide dans son réservoir 29. Rajoutez-en le cas échéant.

fr

Filtres

Les filtres 25 empêchent les souillures grossières contenues dans l'eau de rincege de s'approcher de la pompe. Ces souillures peuvent parfois boucher les filtres.

• ÀpRES chaque rincage, vérifie si les filtres presentent des résidus alimentaires; le cas échéant, nettoyez-les.
• ÀpRES avoir détaché le microfiltre en le tournant, vous pouvez extraire l'ensemble filtrant. Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant en place puis vissez à fond le microfiltre.

Crible à résidus grossiers/très fins

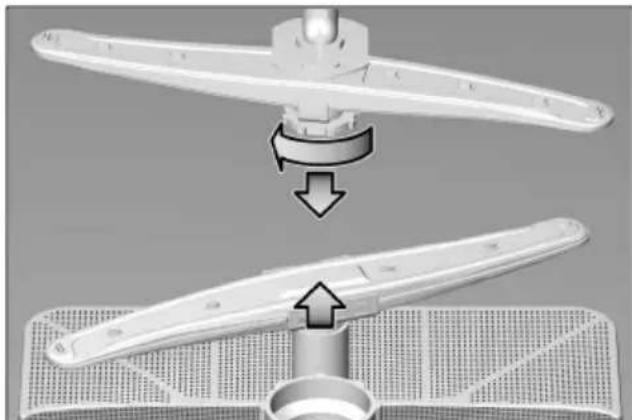

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 23.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur 23.
• Dévissez le bras rotatif supérieur [22].
  Nettoyez les bras rotatif sous I'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

Detection des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économique évidemment des frais et remet rapidement l'appareil en bon fonctionnement. Le recapitatatif ci-après vous aidera à couver les causes des dérangements.

Dérangements

... à l'enclement

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de l'appareil debranche de la prise secteur.
- Porte de l'appareil incorrectly fermée.
Robinet d'eau pas ouvert.

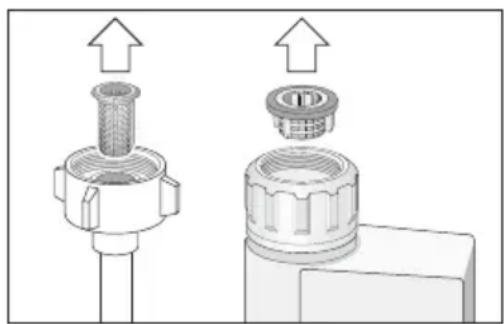

Filtre du flexible d'arrivée d'eau bouché.

Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Souvenez-vous en: les réparations ne doivent être effectuées que par un spécialiste. Des réparations in expertes s'assortissent d'un risque de dégats considérables et peuventmettre en danger la vie de l'utilisateur.

... sur l'appareil

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempli.
• Mécanisme bloqué par des restes de dénergent collés.

- Les voyants de contrôle ne s'éteignent pas après le lavage

• Interrupteur principal encore enclenché.

- Àprous le lavage, des restes de détermagent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

Flexible de vidange bouché ou plié.
Pompe de vidange bloquée.
- Les filtres sont bouchés.
Le programme n'est pas encore terminé. Attendez la fin du programme (l'indicateur est sur 0).
Effectuez la fonction «Reset».

... lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinceage.
  Du produit de rincege repandu peut conduire à une formation excessive de mousse lors du processus de rincege suivant, c'est pourquoi enlevez le produit de rincege repandu avec un chiffon.

fr

L'appareil s'arrêtependant le lavage

Coupure de courant.
Alimentation en eau coupée.

• Bruits de percussion pendant le lavage

Lebras pivotant percute des pieces de la vaisse.

• Cliquetis pendant le lavage

• Pièces de vaisselle incorrectement rangees.

• Les vannes de replissage émettent un bruit de claquement

• Ceci est du au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

...vaisselle mal lavée

• Des résidus alimentaires adherent contre la vaisselle

Vaissele mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pieces de vaissele se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoin un programme de lavage pas assez puissant.
Une piece de vaisselle a empêché la rotation du bras pivotant.
- Des résidus alimentaires obstruents les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

Les pieces en plastique se decolorent

• Vous n'avez pas versé assez de détergent.
  Le dédTangent a un effet blanchissant insuffisant. Utilisez un dédTangent avec agent de blanchiment chloré.

• Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.

• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
  Si vous avez utilise un détermagent sans phosphate, essayez-en au phosphate.

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaisselle trop tôt.

Les verres nétincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

• Les traces de thé ou de rouge à levres ne sont pas complètement parties

Le dédTergent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

• Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond.
- Vous avez repandu trop de sel lors du replissage de son réservoir.

Les verres prennant un voile opaque et se décolorent. Les revêtements indésirables refusent de partir

• Vous avez verse un dédTangent inapproprié.

• Ces verres ne sont pas lavables au lave-vaisse.

• Les verres et les couverts représentent des stries, les verres prændnant un aspect métallique

Le dosage du liquide de rincege est regle trop elevated.

Appeler le service après-vente

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez z'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique située contre la porte de l'appareil.

Attention

Nous vous rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Remarques

Remarque concernant la mise au rebut

Les apparèils usages ne sont pas des déchets dénués de valeur. Une mise au rebut respectue de l'environnement permet de recuperer de précieuses matières premières.

Lorsque l'ancien apparéil a fini de servir, débranche sa fiche mâle de la prise de courant, sectionnez son cable d'alimentation puis retirez-le avec la fiche. Détruisez la serrure de la porte. Vous éviterez ainsi que les enfants ne s'enferment accidentellement à l'intérieur de l' apparéil et risquent leur vie.

Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pieces qui le constituent. Ils risquent de sétouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien apparéil et l'emballage, veuillez consulteriste revendeur ou l'administration de toute municipalité.

Remarques concernant les essais comparatifs

La feuille supplémentaire intitulée "Remarques sur les essais comparatifs" explicite les conditions dans lesquelles ont lieu les essais comparatifs.

Généralités

• Les apparèils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installant sous un plan de travail continu visse aux meubles voisins.
• Version pour la Suisse seulement: l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3 mm entre contacts.

Installation

Pour que le lave-vaisselle fonctionne correctement, il faut qu'il soit installé dans les règles de l'art. Les paramètres des réseaux d'alimentation et d'évacuation de l'eau ainsi que ceux du secteur électrique doivent concorder avec les critères exigés par l'appareil. Ces critères sont enoncés aux paragraphs suivants ainsi que dans les notices de montage.

Lors du montage, veuillez respecter la chronologie des opérations suivantes:

• Vérifiez l'appareil à la livraison
  -Installez-le
  Raccordez l'appareil à l'égout
  Raccordez l'appareil à l'eau potable
  Raccordez l'appareil au secteur.

Livraison

A la fabrication, votre lave-vaisse a fait l'objet d'un contrôle fonctionnel complet confirmant son fonctionnement impeccable. De petites taches d'eau sont restées de ce contrôle. Elles disparaisent au premier lavage.

Installation

Pour connaître les cotes d'encombrement du lave-linge, referez-vous à la notice de montage. À l'aide de ses pieds régables, ajustez son horizontalité. Veillez à ce que l'appareil n'oscille pas sur ses pieds.

Raccordement à l'égout

La notice de montage spécifique les étapes de raccordement nécessaires. Monter le cas échéant un siphon avec manchon d'écoulement. A l'aide des pieces accompagnant le lave-linge, raccordez l'appareil au manchon d'écoulement du siphon.

Raccordement à l'eau potable

Raccordez le lave-linge au robinet d'eau à l'aide des pieces fournies avec l'appareil et conformément à la notice de montage.

Pression de l'eau:

0,5 bar minimum, 10 bars maximum. Si la pression du réseau depasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide.

L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Raccordement electrique

Raccordez l'appareil uniquement à une prise à contacts de terre conforme, branchée sur du courant alternatif 230 V. La plaque signalétique [31] ndique le type de fusible requis.

La prise de courant doit se trouver a proximé du lave-vaisselle.

S'il faut rallonger le cable de raccordement, ne pas le sectionner à son entree dans la fiche male. Le bornier de raccordement, au dos de l'appareil, permet de changer le cable en entier.

En cas d'utilisation d'un disjoncteur différentiel, n'utiliser qu'un type arborant le label Aseul un disjoncteur de ce type garantit sa conformite à la reglementation en vigueur.

fr

Démontage

Respecter impératifement l'ordre de démontage suivant: tout d'abord, débranchez complètement l'appareil du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez l'arrivée d'eau.

Débranche les flexibles d'écoulement et d'arrivée d'eau.

Retirez les vis de fixation se trouvant sous le plan de travail. Le cas échéant, demontez la plinthe.

Tirez l'appareil vers vous et faites suivre prudemment le flexible pour qu'il ne se coince pas.

Transport

Videz le lave-vaisselle. Fixez les pieces mobiles. Transportez toujours l'appareil à la verticale.

• Si vous couchez l'appareil, l'eau résiduelle peut pénétre dans les organes de commande et perturber ultérieurement le déroulement des programmes.
• Pour vider l'appareil, procédez comme suit:

Ouvrez le robinet d'eau.
- Enclenchez l'appareil.
- Sélectionner le programme B
-Attendez 4 minutes environ.
- Appuyez simultanément sur les touches et pour terminer le programme.
L'indicateur chiffre revient sur 0
- Attende une minute de plus puis éteignez l'appareil.
Fermez le robinet d'eau.

Précautions contre le gel

Si vous placez l'appareil dans une piece ou il risque de geler (par ex. dans une résidence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.

(ne s'applique pas aux apparciels non munis du système Aqua-Stop)

En complément à la garantie légale assurée par le vendeur au titre du contrat de vente et en complément à la garantie que nous offrons sur l'appareil, nous dédommageons l'utilisateur dans les conditions suivantes :

1. Si, par un défaut de fabrication, notre système Aqua-Stop cause des dégats des eaux, nous dédommageons le consommateur privé.
2. Cette garantie s'applique pendant la durée de vie de l'appareil.
3. Pour pouvoir bénéficier de la garantie, l'appareil avec son système Aqua-Stop doit avoir eté implanté et raccordé dans les règles de l'art conformément à notre notice. «Cette condition s'applique aussi à la rallonge (accessoire d'origine) d'Aqua-Stop posée dans les règles de l'art.» Notre garantie ne couvre pas les conduites d'alimentation ou robinnetteries défectueuses arrivant jusqu'à la prise de l'Aqua-Stop.
4. Lorsqu'un apparéil muni d'une vanne Aqua-Stop est en marche, il est en prince inutile de le surveiller et/ou de fermer le robinet d'eau. Fermez ce dernier uniquement si vous vous absentez de leur domicilependant une longue période, par exemple si vous partez en vacances pendant plusieurs semaines.

fr

AQUA-STOP-garantie.
