GEBRUIKSAANWIJZING SRK25ZJXS MITSUBISHI

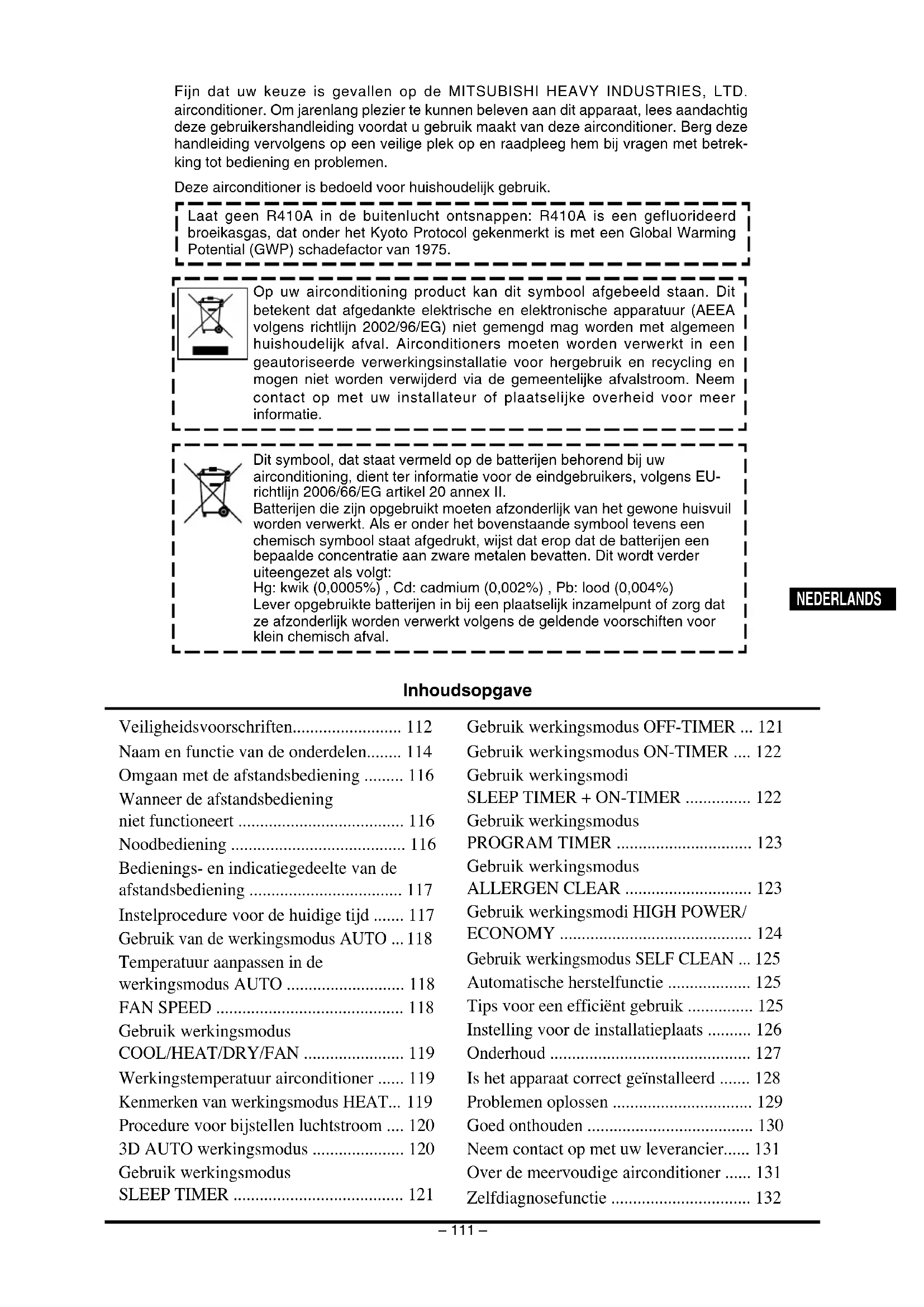

• Fijn dat uw keuze is gevallen op de MITSUBISHI HEAVY INDUSTRIES, LTD. airconditioner. Om jarenlang plezier te kunnen beleven aan dit apparaat, lees aandachtig deze gebruikershandleiding voordat u gebruik maakt van deze airconditioner. Berg deze handleiding vervolgens op een veilige plek op en raadpleeg hem bij vragen met betrek- king tot bediening en problemen. Deze airconditioner is bedoeld voor huishoudelijk gebruik. Inhoudsopgave Laat geen R410A in de buitenlucht ontsnappen: R410A is een gefluorideerd broeikasgas, dat onder het Kyoto Protocol gekenmerkt is met een Global Warming Potential (GWP) schadefactor van 1975. NEDERLANDS Veiligheidsvoorschriften p. 112
• Naam en functie van de onderdelen p. 114
• Omgaan met de afstandsbediening p. 116
• Wanneer de afstandsbediening niet functioneert p. 116
• Noodbediening p. 116
• Bedienings- en indicatiegedeelte van de afstandsbediening p. 117

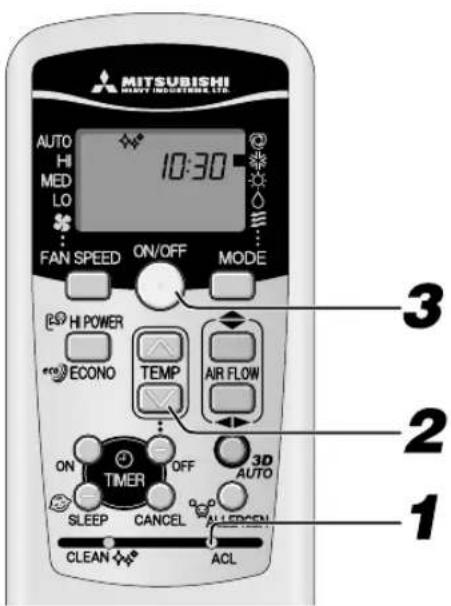

• Instelprocedure voor de huidige tijd Gebruik van de werkingsmodus AUTO p. 117

Werkingstemperatuur airconditioner ...... 119 Kenmerken van werkingsmodus HEAT...

• Procedure voor bijstellen luchtstroom p. 120
• 3D AUTO werkingsmodus p. 120
• Gebruik werkingsmodus SLEEP TIMER p. 121
• Gebruik werkingsmodus OFF-TIMER p. 121
• Gebruik werkingsmodus ON-TIMER Gebruik werkingsmodi p. 122

• Automatische herstelfunctie p. 125
• Tips voor een efficiënt gebruik p. 125
• Instelling voor de installatieplaats p. 126
• Onderhoud p. 127
• Is het apparaat correct geïnstalleerd p. 128
• Problemen oplossen p. 129
• Goed onthouden p. 130
• Neem contact op met uw leverancier p. 131
• Over de meervoudige airconditioner p. 131
• Zelfdiagnosefunctie Op uw airconditioning product kan dit symbool afgebeeld staan. Dit betekent dat afgedankte elektrische en elektronische apparatuur (AEEA volgens richtlijn 2002/96/EG) niet gemengd mag worden met algemeen huishoudelijk afval. Airconditioners moeten worden verwerkt in een geautoriseerde verwerkingsinstallatie voor hergebruik en recycling en mogen niet worden verwijderd via de gemeentelijke afvalstroom. Neem contact op met uw installateur of plaatselijke overheid voor meer informatie. Dit symbool, dat staat vermeld op de batterijen behorend bij uw airconditioning, dient ter informatie voor de eindgebruikers, volgens EU- richtlijn 2006/66/EG artikel 20 annex II. Batterijen die zijn opgebruikt moeten afzonderlijk van het gewone huisvuil worden verwerkt. Als er onder het bovenstaande symbool tevens een chemisch symbool staat afgedrukt, wijst dat erop dat de batterijen een bepaalde concentratie aan zware metalen bevatten. Dit wordt verder uiteengezet als volgt: Hg: kwik (0,0005%) , Cd: cadmium (0,002%) , Pb: lood (0,004%) Lever opgebruikte batterijen in bij een plaatselijk inzamelpunt of zorg dat ze afzonderlijk worden verwerkt volgens de geldende voorschiften voor klein chemisch afval. p. 132

RKY012A006_NL_111-121 11/14/2008, 15:32111– 112 –

Veiligheidsvoorschriften

• Lees voor gebruik zorgvuldig de “Veiligheidsvoorschriften”, zodat u op de juiste manier met de apparatuur kunt omgaan.

• De veiligheidsvoorschriften worden aangegeven met “ GEVAAR” en “ OPGELET”. Veiligheidsvoorschriften zoals weergegeven in de kolom

GEVAAR” geven aan dat foutieve hantering kan leiden tot de dood, ernstige verwonding, enz… Zelfs veiligheidsvoorschriften zoals getoond in de kolom “ OPGELET” kunnen voor ernstige problemen zorgen, afhankelijk van de omstandigheden. Volg deze voorschriften voor uw eigen veiligheid dus zorgvuldig op.

• De symbolen die in de tekst voorkomen, betekenen het volgende:

• Bewaar de handleiding, nadat u hem hebt gelezen, voor toekomstige referentie. Zorg ervoor dat u de handleiding doorgeeft als iemand anders het beheer over het apparaat overneemt.

❚ VEILIGHEIDSVOORSCHRIFTEN VOOR INSTALLATIE

Het systeem is voor huishoudelijk gebruik. Het systeem moet worden geïnstalleerd door de leverancier of door een professionele installateur. Bij gebruik in sommige omgevingen, zoals een werkplaats, kan het apparaat slecht functioneren. Het wordt niet aangeraden om het systeem zelf te installeren, aangezien foutieve hantering kan leiden tot een elektrische schok of brand. Stel uzelf niet bloot aan koele lucht gedurende een lange tijd. Berg de afstandsbediening op buiten bereik van kinderen. Plaats geen voorwerpen in de luchtinlaatopening. Dit kan nadelig zijn voor uw lichamelijke gesteldheid en kan gezondheidsproblemen veroorzaken. Dit kan letsel tot gevolg hebben omdat de interne ventilator snel ronddraait. Wanneer dit niet in acht wordt genomen, kan dit resulteren in het inslikken van batterijen of andere ongevallen. U kunt hierdoor een elektrische schok krijgen. Plaats apparatuur die op verbranding werkt nooit in de luchtstroom van de airconditioner. Plaats geen spuitbussen met ontvlambaar insecticide of verf bij de airconditioner en richt deze niet rechtsreeks op het apparaat. Dit kan brand veroorzaken. De werking van deze apparatuur kan hierdoor worden verstoord. Dit kan elektrische schokken veroorzaken. Strikt verboden Zorg voor een goede aarding. Volg de instructies nauwlettend op

❚ VEILIGHEIDSVOORSCHRIFTEN VOOR EEN VEILIGE WERKING

GEVAAR Ga niet aan het binnenapparaat hangen. Gebruik enkel goedgekeurde zekeringen. Raak de schakelaars nooit aan met natte handen. Maak de airconditioner niet met water schoon. OPGELET Het gebruik van stalen of koperen draden in plaats van een goedgekeurde zekering is ten strengste verboden, omdat dit kan resulteren in een storing of brand. Als de unit op de grond valt, kunt u gewond raken. Zorg ervoor dat het systeem goed is geaard. Afhankelijk van de plaats van installatie, is het mogelijk dat een stroomonderbreker noodzakelijk is. Installeer het apparaat niet op een plaats waar ontvlambaar gas kan lekken. Laat de slang helemaal leeglopen, zodat er geen water in de slang achterblijft. Gaslekken kunnen brand veroorzaken. Als u geen stroomonderbreker installeert, kan dit een elektrische schok veroorzaken. Onzorgvuldige installatie kan waterlast in de kamer veroorzaken, waardoor het meubilair nat kan worden. Aardingslussen mogen niet verbonden worden met een gasleiding, de waterleiding, een bliksemafleider of een telefoonkabel. Onjuiste installatie van de aarding kan elektrische schokken veroorzaken. OPGELET GEVAAR Gebruik het systeem alleen waar voor het bedoeld is en niet voor andere toepassingen, zoals voor opslag van voedsel, precisieapparatuur of kunstvoorwerpen of voor het houden van planten of dieren. Plaats geen voorwerpen met water, zoals een vaas, op het apparaat. Installeer het systeem niet op een plaats waar de luchtstroom direct gericht is op planten of dieren. Dit apparaat is alleen bedoeld voor gebruik in gewone huiskamers. Het gebruik van het apparaat op andere plaatsen kan schadelijk zijn voor de kwaliteit van voedsel, enzovoort. Wanneer er water in het apparaat terechtkomt, kan dit de installatie beschadigen en een elektrische schok veroorzaken. Dit is schadelijk voor hun gezondheid.

RKY012A006_NL_111-121 07/06/2009, 15:18112– 113 –

❚ Veiligheidsvoorschriften OPGELET Plaats geen voorwerpen vlakbij het buitenapparaat en zorg dat er zich geen bladeren rond het buitenapparaat ophopen. Plaats geen huishoudelijke elektrische apparaten of meubelen onder het binnen- of buitenapparaat. Stel het systeem niet zonder de luchtfilter in werking. Niet onmiddellijk na werking de netvoeding uitschakelen. Als u het systeem samen met een apparaat gebruikt waarin verbranding plaatsvindt, moet u de binnenlucht regelmatig ventileren. Wanneer u het systeem reinigt, schakel het apparaat uit koppel de stroomtoevoer los. Contacteer uw leverancier om de binnenzijde van het binnenapparaat te reinigen. Probeer dit zeker niet zelf te doen. Schakel het apparaat uit en koppel de stroomtoevoer los als er kans is op onweer met donder en bliksem. Wanneer deze instructie niet in acht wordt genomen, kan dit resulteren in letsel doordat onveilige voorwerpen omvallen. Open het paneel nooit als de interne ventilator nog draait. Als er zich voorwerpen of bladeren rond het apparaat bevinden, kan er ongedierte in het apparaat terecht komen die elektrische onderdelen kunnen aanraken en dat kan leiden tot een storing, rook of brand. Het gebruik van niet-geschikte reinigingsmiddelen of onjuiste reinigingsmethoden, zou de plastic onderdelen kunnen aantasten en lekkage kunnen veroorzaken. Als het reinigingsmiddel in contact komt met de elektrische onderdelen of de motor van het apparaat kan er schade, rook of brand ontstaan. Raadpleeg uw leverancier voor herstellingen. Als u iets abnormaals waarneemt (zoals brandgeur, …), schakel het apparaat uit, koppel de stroomtoevoer los en contacteer uw leverancier. In het geval dat de airconditioner verplaatst moet worden, raadpleeg uw leverancier of een professionele vakman. Als de airconditioner niet goed koelt of verwarmt, kan dat te wijten zijn aan een vloeistoflek. Neem contact op met uw leverancier. Als er koelmiddel bijgevuld moet worden, raadpleeg dan uw dealer voor nadere instructies. Ondeskundige reparatie kan elektrische schokken, brand enzovoort, tot gevolg hebben. Verkeerde installatie kan waterlekkage, elektrische schokken, brand enzovoort, tot gevolg hebben. Als u het systeem onder dergelijke omstandigheden blijft gebruiken, kan dit schade aan het apparaat, elektrische schokken of brand tot gevolg hebben. Het koelmiddel in deze airconditioner is veilig. Als er echter toch koelmiddel uit het apparaat zou lekken op een verwarmingselement, fornuis, oven of een andere warmtebron, kunnen schadelijke gassen vrijkomen. Niet het systeem met de hoofdvoedingschakelaar besturen.

❚ VEILIGHEIDSVOORSCHRIFTEN VOOR HET VERPLAATSEN OF HERSTELLEN

GEVAAR Ga stevig op een huishoudtrapje staan of een ander stabiel voorwerp wanneer u het inlaatpaneel en de filters verwijdert. Condensatie die van het apparaat valt, kan vlekken maken en een ongeval of een elektrische schok veroorzaken. Dit kan storing aan het systeem veroorzaken wegens het verstopt raken van de warmtewisselaar. Wacht minstens 5 minuten, anders bestaat er een risico voor waterlekkage of storing. Onvoldoende ventilatie kan ongelukken door zuurstofgebrek veroorzaken. Dit kan schade veroorzaken aan het apparaat. Dit kan brand of waterlekkage veroorzaken. Bovendien kan de ventilator onverwachts starten wat persoonlijk letsel kan veroorzaken. Ga niet op de airconditioner zitten en plaats er niets op. Controleer na langdurig gebruik de draagconstructie van de airconditioner en herhaal dit van tijd tot tijd. Raak de aluminium ribben op luchtwarmtewisselaar niet aan. Als de airconditioner omvalt of als er spullen vanaf vallen, kan dit letsel tot gevolg hebben. Als u schade aan het apparaat niet onmiddellijk laat repareren, kan het apparaat naar beneden vallen en verwondingen veroorzaken. Dit kan resulteren in verwondingen Niet zelf reparaties of modificaties uitvoeren. Raadpleeg de dealer als de unit moet worden gerepareerd. Als u zelf de unit repareert of modificeert, kan dit waterlekkage, elektrische schok of brand veroorzaken.

RKY012A006_NL_111-121 07/06/2009, 18:07113– 114 –

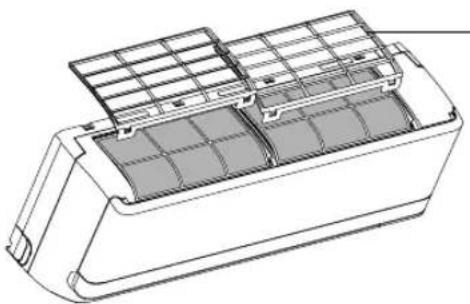

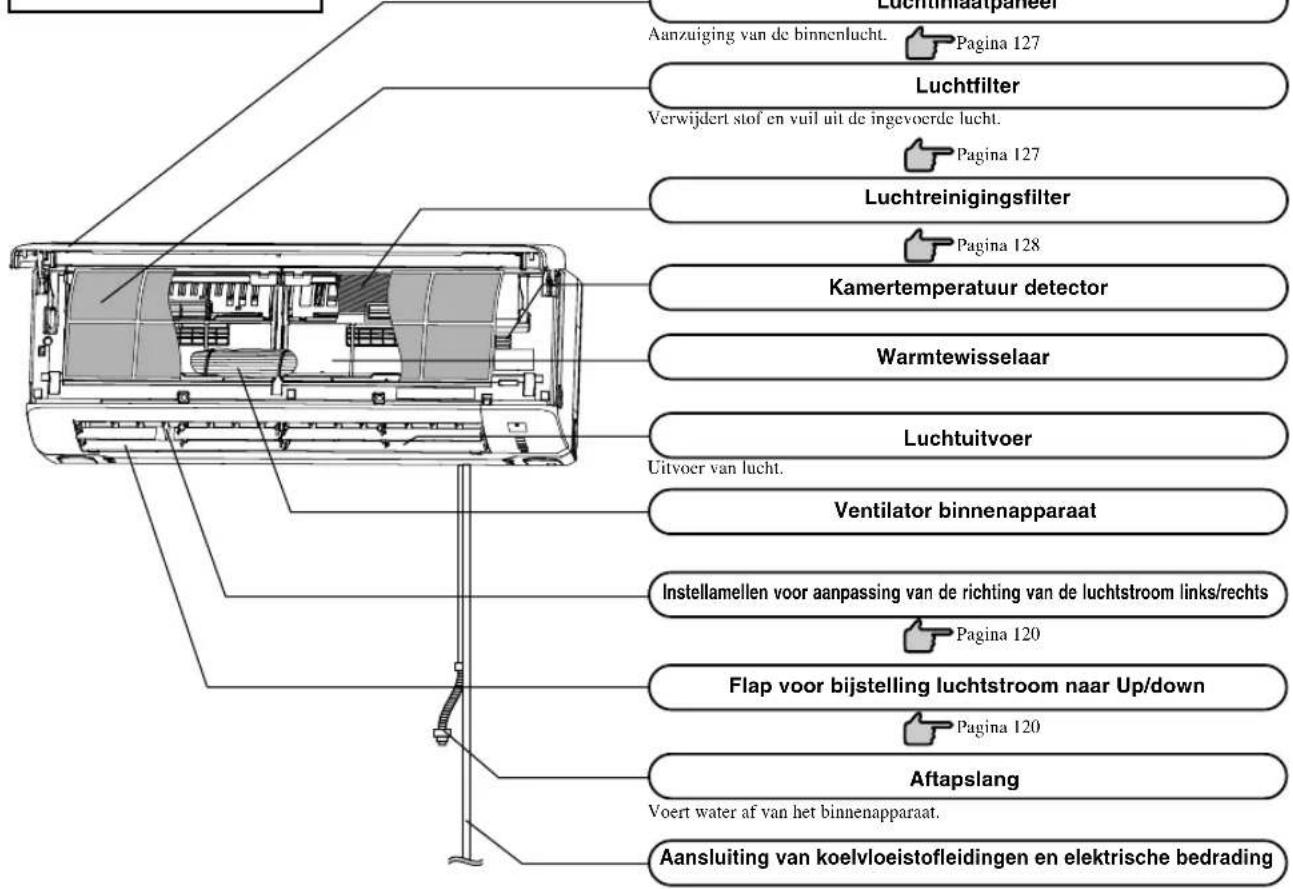

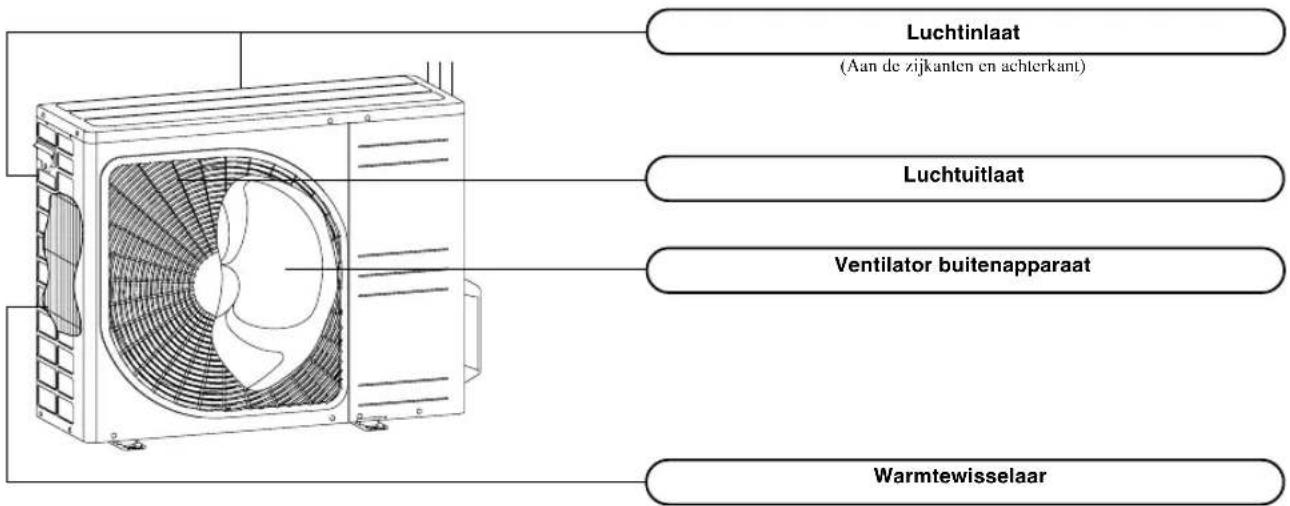

Naam en functie van de onderdelen BINNENAPPARAAT Luchtfilter Verwijdert stof en vuil uit de ingevoerde lucht. Pagina 127 Luchtinlaatpaneel Aanzuiging van de binnenlucht. Aftapslang Voert water af van het binnenapparaat. Instellamellen voor aanpassing van de richting van de luchtstroom links/rechts Pagina 120 Flap voor bijstelling luchtstroom naar Up/down Pagina 120 Luchtuitvoer Uitvoer van lucht. Warmtewisselaar Kamertemperatuur detector Luchtreinigingsfilter Aansluiting van koelvloeistofleidingen en elektrische bedrading Ventilator binnenapparaat Bovenste Luchtinlaatpaneel BUITENAPPARAAT Luchtuitlaat Luchtinlaat (Aan de zijkanten en achterkant) Ventilator buitenapparaat Warmtewisselaar Pagina 127 Pagina 128 Pagina 127

RKY012A006_NL_111-121 11/14/2008, 15:32114– 115 –

Display van het apparaat 3D AUTO lampje (groen)Brandt tijdens de werking en de 3D AUTOreinigingsprocedure.HI POWER lampje (groen)Is verlicht als HIGH POWER actief is.TIMER lampje (geel)Verlicht tijdens de werkingsmodus TIMER.Met deze knop kunt u het apparaat in of uitschakelen wanneer deafstandsbediening niet beschikbaar is. Pagina 116Ontvanger voor afstandsbedieningssignaalKnop ON/OFF op het apparaat Naam en functie van de onderdelen OPGELET

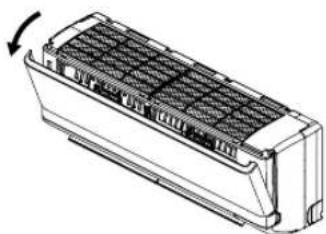

• Raak het luchtinlaatpaneel niet aan wanneer het apparaat in werking is. Het luchtinlaatpaneel opent wanneer het apparaat actief is.Installeer het apparaat op zo een manier dat het luchtinlaatpaneelgemakkelijk kan openen en plaats geen objecten dicht bij hetbinnenapparaat.

OFF RUN (HOT KEEP) lampje (groen/blauw)• Verlicht tijdens de werkinggroen : behalve de ECONO werkingsmodusblauw : ECONO werkingsmodus• Knippert wanneer de luchtdoorvoer stoptomwille van de werkingsmodi ‘HOT KEEP’ en‘CLEAN’. Pagina 125HOT KEEP Accessoires DraadlozeafstandsbedieningHouder voor draadlozeafstandsbedieningBatterij(R03 (AAA Micro-formaat)×2)Houtschroef (aantal:2)(voor bevestiging van de houder voorde afstandsbediening)Allergeenverwijderend filter(Licht oranje)Fotokatalytisch, wasbaar,geurverdrijvend filter (Oranje) RUN TIMER HI POWER 3D AUTO CLEAN werking• Zoemer voor afstandsbediening Als de vooraf ingestelde temperatuur 24°C, automatische werking en automatische luchtstroom zijn geselecteerd, klinkt de zoemer (PiPi). Bij het uitschakelen van de airconditioner door op de aan-/uitknop te drukken (behalve in de modus CLEAN) klinkt de zoemer (Pi). Deze functie is handig bij het gebruik van de airconditioner in het donker.OPMERKING Vooraf ingestelde temperatuur Instelling luchtstroom

Omgaan met de afstandsbediening Batterijen vervangen De volgende gevallen duiden op lege batterijen. Vervang oude batterijen door nieuwe.

• U hoort geen piep na het versturen van een signaal.

• De weergave van de display is slecht zichtbaar. Verwijder het afdekplaatje en verwijder de oude batterijen. Plaats de nieuwe batterijen. R03 (AAA Micro-formaat) x2 Plaats het afdekplaatje terug. Druk de ACL-schakelaar met de punt van een balpen in. De tijdklokinstelling wordt weergegeven. Page 117

• Laat de afstandsbediening niet vallen. Ga er voorzichtig mee om.

• Kom niet in de buurt van warmtebronnen, zoals een elektrisch tapijt of oven.

• Plaats geen zware voorwerpen op de afstandsbediening en ga er niet op staan.

• Plaats geen obstakels tussen de airconditioner en de afstandsbediening.

• Mors geen vloeistoffen op de afstandsbediening.

• Laat de afstandsbediening niet liggen in direct zonlicht of ander sterk licht. Waarschuwing bij het gebruik van de afstandsbediening

• Gebruik geen oude en nieuwe batterijen samen.

• Verwijder de batterijen als u de afstandsbediening gedurende lange tijd niet gebruikt.

• De batterijen zouden 6 tot 12 maanden moeten werken bij een normaal gebruik, volgens JIS of IEC standaarden. Als de batterijen langer worden gebruikt, of als u ongespecificeerde batterijen gebruikt, kan er vloeistof uit de batterijen lekken, waardoor er een storing in de afstandsbediening kan optreden.

• De aanbevolen gebruiksduur van de batterijen staat aangegeven op de batterijen zelf. Dit kan, afhankelijk van de productiedatum, korter zijn dan die van de airconditioner. De batterij kan echter nog steeds werkzaam zijn na het verstrijken van zijn nominale levensduur. ■ Wanneer de display iets abnormaals weergeeft, drukt u op de ACL-schakelaar met de punt van een balpen. De houder van de afstandsbediening gebruiken U kunt de afstandsbediening met de houder aan de muur of aan een pilaar bevestigen. Controleer, voordat u de af- standsbediening op deze manier bevestigt, of de airconditioner het signaal goed kan ontvangen. U plaatst of verwijdert de afstandsbediening door deze in houder naar beneden of naar boven te bewegen. Let op de , en- aanduidingen
• Zijn de batterijen bijna leeg? “Batterijen vervangen” hierboven. Vervang de oude batterijen door nieuwe en probeer opnieuw. Wanneer de afstandsbediening niet functioneert

• Als de afstandsbediening nog niet functioneert, gebruik dan de noodbediening. Raadpleeg uw leverancier om de afstandsbediening te laten controleren. Strikt verboden OPMERKING Hieronder Noodbediening

• Met de knop ON/OFF op het apparaat schakelt u de airconditioner in en uit zonder gebruikmaking van de afstandsbediening. Werkingsprogramma

• Het apparaat wordt ingeschakeld door te drukken op de knop ON/OFF op het apparaat; het wordt weer uitgeschakeld door nogmaals op de knop te drukken.

• Houd de ON/OFF in/uitschakeltoets van het apparaat niet langer dan 5 seconden achtereen ingedrukt. (Bij het langer dan 5 seconden ingedrukt houden, wordt de automatische koeling ingeschakeld die gebruikt wordt tijdens onderhoud of het verplaatsen van de airconditioner.) OPMERKING Knop ON/OFF op het apparaat

RKY012A006_NL_111-121 11/14/2008, 15:32116– 117 –

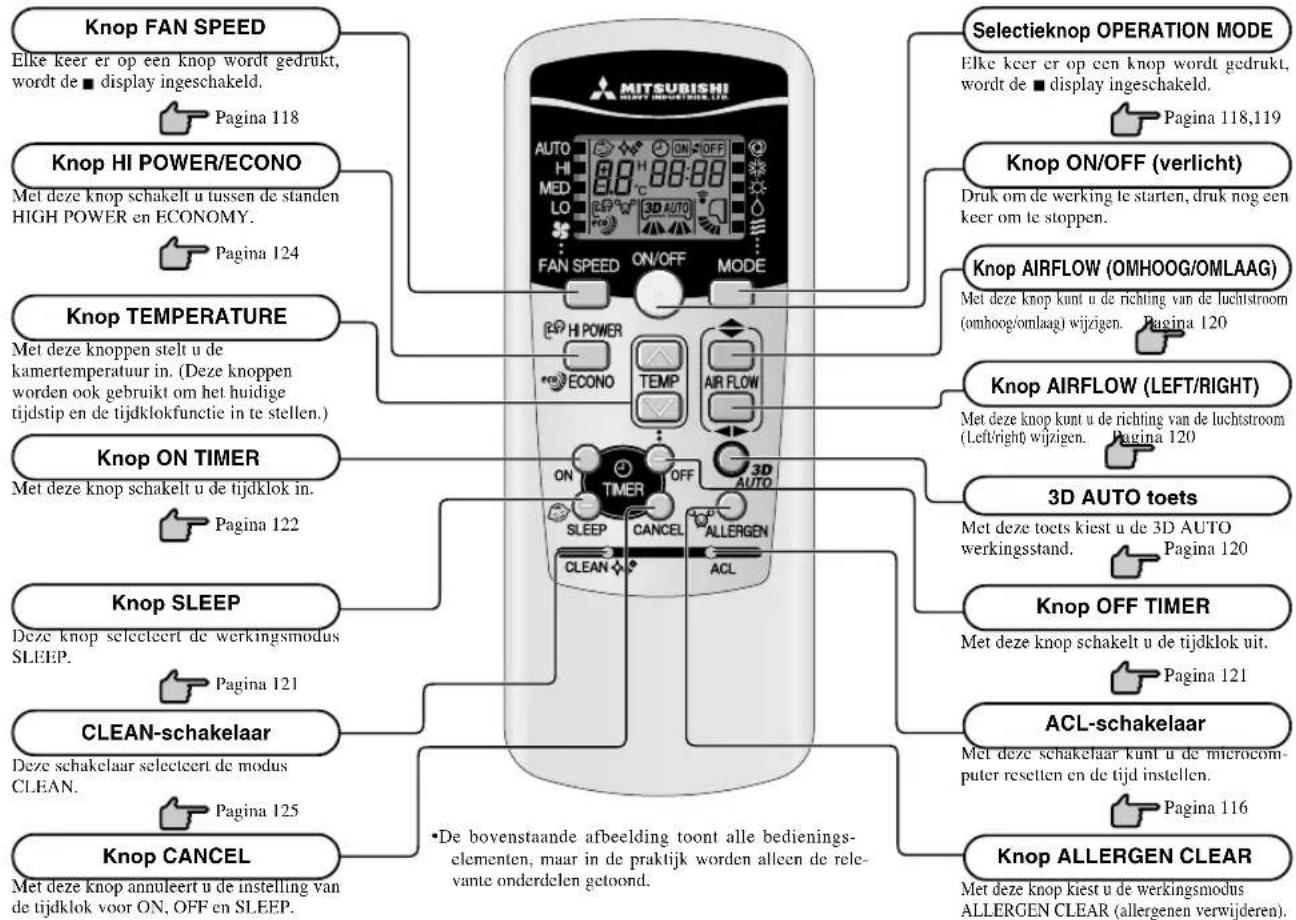

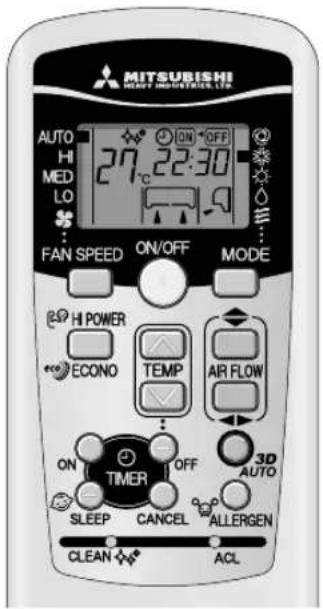

Bedienings- en indicatiegedeelte van de afstandsbediening Knop ON/OFF (verlicht) Druk om de werking te starten, druk nog eenkeer om te stoppen. Knop AIRFLOW (OMHOOG/OMLAAG) Met deze knop kunt u de richting van de luchtstroom(omhoog/omlaag) wijzigen. Pagina 120 Knop ALLERGEN CLEAR Met deze knop kiest u de werkingsmodusALLERGEN CLEAR (allergenen verwijderen). Pagina 123 Knop AIRFLOW ( LEFT/RIGHT

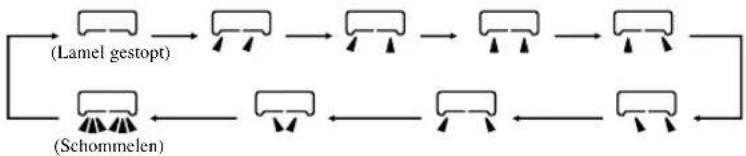

Met deze knop kunt u de richting van de luchtstroom Left/right) wijzigen. Pagina 120 Knop CANCEL Met deze knop annuleert u de instelling vande tijdklok voor ON, OFF en SLEEP.• De bovenstaande afbeelding toont alle bedienings-elementen, maar in de praktijk worden alleen de rele-vante onderdelen getoond. Selectieknop OPERATION MODE Elke keer er op een knop wordt gedrukt,wordt de display ingeschakeld. Pagina 118,119 Knop OFF TIMER Met deze knop schakelt u de tijdklok uit. Pagina 121 ACL-schakelaar Met deze schakelaar kunt u de microcom-puter resetten en de tijd instellen. Pagina 116 Transmissieprocedure Wanneer u op een knop op de afstandsbediening drukt (waarbij de afstandsbediening op de airconditioner is gericht), wordt er een signaal overgezonden. Wanneer het signaal op de juiste wijze wordt ontvangen, laat het apparaat een piep horen. Knop FAN SPEED Elke keer er op een knop wordt gedrukt,wordt de display ingeschakeld. Pagina 118 Knop HI POWER/ECONO Met deze knop schakelt u tussen de standenHIGH POWER en ECONOMY. Pagina 124 Knop TEMPERATURE Met deze knoppen stelt u dekamertemperatuur in. (Deze knoppenworden ook gebruikt om het huidigetijdstip en de tijdklokfunctie in te stellen.) Knop ON TIMER Met deze knop schakelt u de tijdklok in. Pagina 122 Knop SLEEP Deze knop selecteert de werkingsmodusSLEEP. Pagina 121 3D AUTO toets Met deze toets kiest u de 3D AUTOwerkingsstand. Pagina 120Voorbeeld: Instellen op 10:30. Druk op de ACL schakelaar. Druk deze knop in met de punt van een balpen of iets dergelijks.De display met de tijdsaanduiding knippert en kan ingesteld worden op de huidige tijd. Druk op de knop of . (Ingesteld op 10:30) Druk op de ON/OFF toets. De display stopt met knipperen waarna de instelling is voltooid.Druk binnen de 60 seconden op deze knop na de actie uit stap 2, anders wordt detijd niet ingesteld. OPMERKING

• De tijdklokfunctie werkt op basis van de klok. Stel deze dus correct in.

• De afstandsbedieningsgegevens worden teruggesteld wanneer de huidige tijd wordt ingesteld.

Bedieningsgedeelte CLEAN-schakelaar Deze schakelaar selecteert de modusCLEAN. Pagina 125 Instelprocedure voor de huidige tijd ■ Wanneer u de batterijen insteekt, maakt de huidige tijd automatisch plaats voor de tijdinstelstand. 13:00 wordt als actuele tijd weergegeven. Stel de juiste tijd in.

RKY012A006_NL_111-121 11/14/2008, 15:32117– 118 –

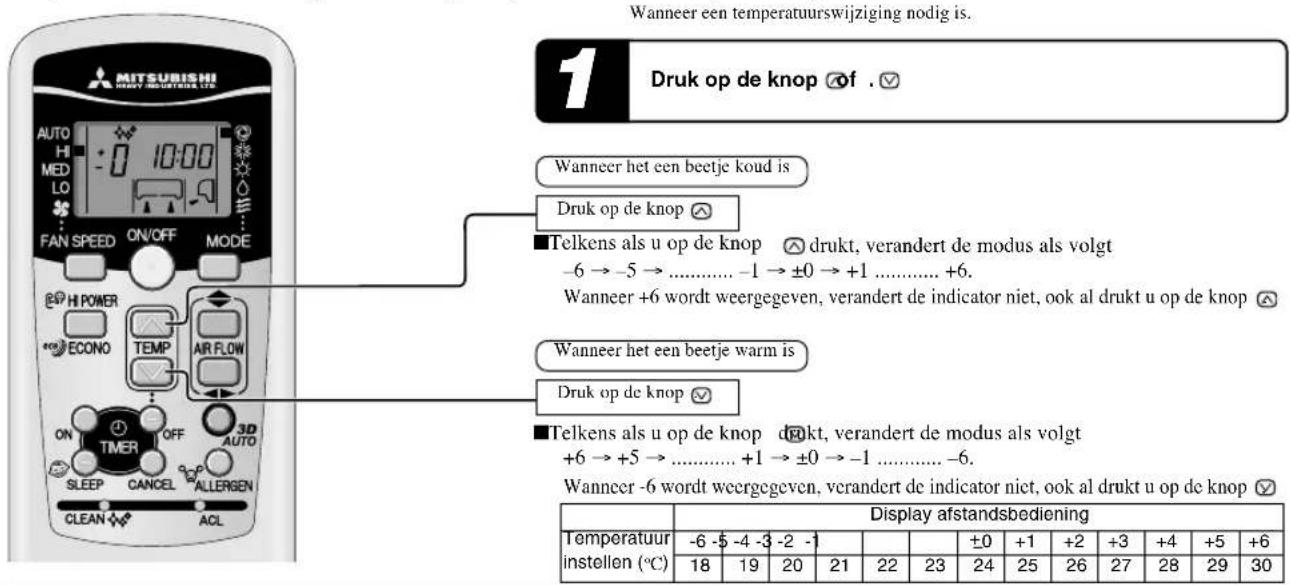

Temperatuur aanpassen in de werkingsmodus AUTO ■ Zelfs tijdens de werkingsmodus AUTO kan de luchttemperatuur worden aangepast. Met de knoppen en zijn 6 aanpassingsniveaus mogelijk. Tijdens de automatische werking wordt 24°C ingesteld, zowel voor verwarming als koeling. Wanneer een temperatuurswijziging nodig is. Druk op de knop of . ■ Telkens als u op de knop drukt, verandert de modus als volgt –6 → –5 → ............ –1 → ±0 → +1 ............ +6. Wanneer +6 wordt weergegeven, verandert de indicator niet, ook al drukt u op de knop . Wanneer het apparaat niet in de werkmodus AUTO is: Druk op de knop MODE. Verplaats het [ merkteken] naar de positie (Auto).Richt de afstandsbediening naar de airconditioner, en Druk op de knop ON/OFF. Capaciteit volgens uw keuzeFAN SPEEDAutomatisch ingesteld door computer AUTO Krachtig met grote capaciteit Standaardinstelling MED Energiespaarstand

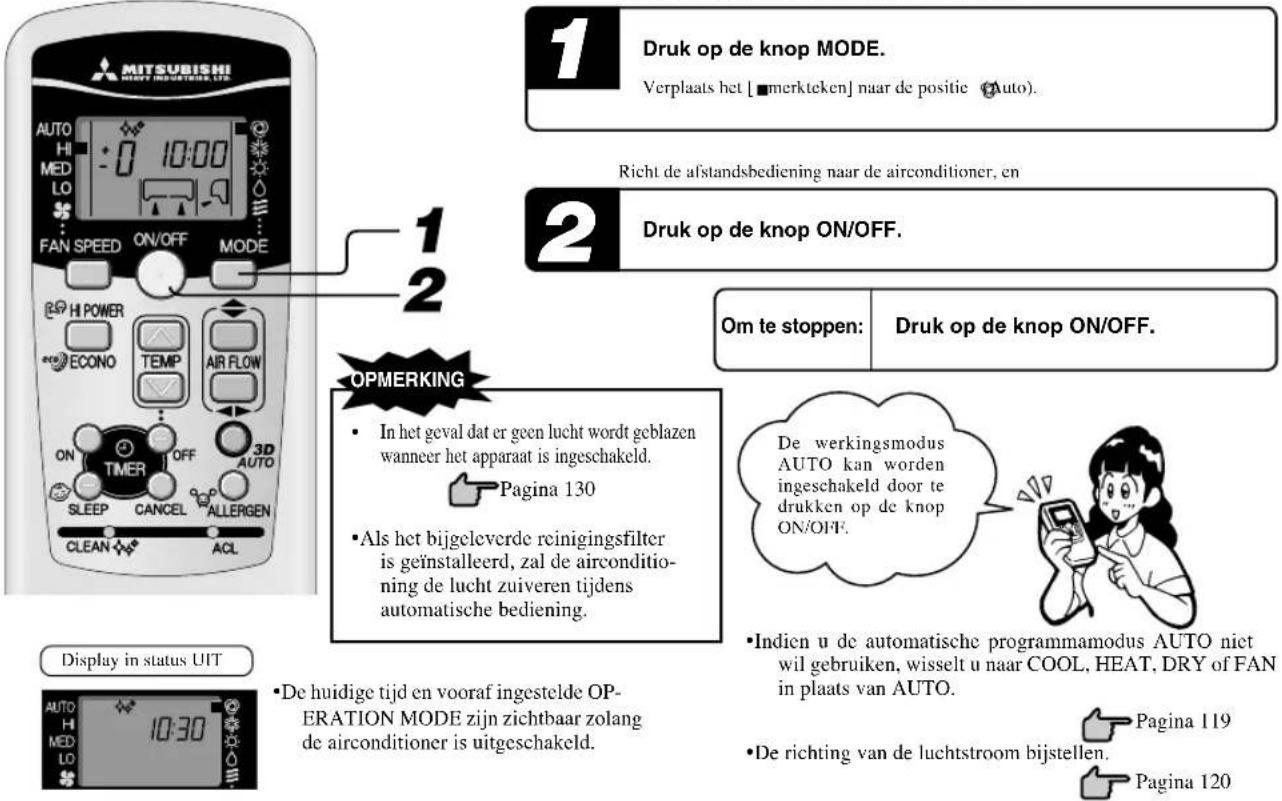

Gebruik van de werkingsmodus AUTO ■ De werkingsmodus AUTO selecteert automatisch de werkingsmodus (COOL, HEAT, DRY), afhankelijk van de kamertemperatuur op het moment dat deze wordt ingeschakeld.

In het geval dat er geen lucht wordt geblazen wanneer het apparaat is ingeschakeld. Pagina 130

• De richting van de luchtstroom bijstellen. FAN SPEED Druk op de knop FAN SPEED Verplaats het [ merkteken] naar de gewenste ventilatorsnelheid.
• Indien u de automatische programmamodus AUTO niet wil gebruiken, wisselt u naar COOL, HEAT, DRY of FAN in plaats van AUTO. Pagina 119

Druk op de knop . Om te stoppen: Druk op de knop ON/OFF.

Druk op de knop .Wanneer het een beetje warm is

De werkingsmodusAUTO kan wordeningeschakeld door tedrukken op de knopON/OFF. OPMERKING Pagina 120

• Als het bijgeleverde reinigingsfilter is geïnstalleerd, zal de airconditio- ning de lucht zuiveren tijdens automatische bediening. Wanneer het een beetje koud is ■ Telkens als u op de knop drukt, verandert de modus als volgt +6 → +5 → ............ +1 → ±0 → –1 ............ –6. Wanneer -6 wordt weergegeven, verandert de indicator niet, ook al drukt u op de knop . ■ U kunt de capaciteit van de airconditioner instellen in de modus verwarmen, koelen of ventileren.

• Wanneer u de FAN SPEED-schakelaar van HI naar LO omzet, kunt u mogelijk de koelvloeistof door het systeem horen lopen. OPMERKING Display in status UIT
• De huidige tijd en vooraf ingestelde OP- ERATION MODE zijn zichtbaar zolang de airconditioner is uitgeschakeld. Display afstandsbediening-6 -5 -4 -3 -2 -1

RKY012A006_NL_111-121 11/14/2008, 15:33118– 119 –

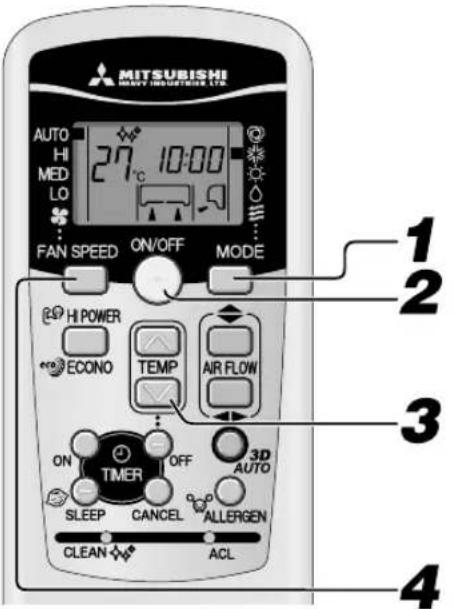

Gebruik werkingsmodus COOL/HEAT/DRY/FAN Richt de afstandsbediening naar de airconditioner, en Druk op de selectieknop MODE. Verplaats het [ merkteken] naar de gewenste werkingsmodus.(Cool), (Heat), (Dry), (Fan) Druk op de knop ON/OFF. Druk op de knop TEMP. Druk op de knop of voor de gewenste temperatuur.Standaard Druk op de knop FAN SPEED. Stel de gewenste ventilatorsnelheid in. Om te stoppen: Druk op de knop ON/OFF. Procedure voor aanpassing richting luchtstroom. Pagina 120

• In het geval dat er geen lucht wordt geblazen wanneer het apparaat begint te verwarmen. Pagina 130 Werkingstemperatuur airconditioner ■ Gebruik het apparaat binnen het onderstaande werkingsbereik. Gebruik buiten dit bereik kan resulteren in inschakeling van beveiligings- elementen waardoor het apparaat niet kan worden gebruikt. Koelfunctie Verwarmingsfunctie Buitentemperatuur Ca. -15 tot 46 °C Ca. -15 tot 21 °C Binnentemperatuur Ca. 18 tot 32 °C Ca. 15 tot 30 °C Minder dan ca. 80 % Het langdurig gebruik van het apparaat bij een Vochtigheid binnen vochtigheidsniveau van meer dan 80% kan resulteren in condensvorming op het oppervlak van binnenapparaat, wat waterdruppels tot gevolg heeft. Kenmerken van werkingsmodus HEAT Mechanisme en capaciteit van werkingsmodus HEAT ■ Mechanisme

• Het apparaat haalt warmte uit de koude buitenlucht, brengt die naar binnen en verwarmt de kamer. Een eigenschap van een warmtepompsysteem is dat de verwarmingscapaciteit afneemt wanneer de temperatuur van de buitenlucht kouder wordt.

• Het kan een tijdje duren voordat de airconditioner warme lucht afgeeft, wanneer u het apparaat inschakelt.

• Indien de buitentemperatuur erg laag wordt, is het verstandig een aanvullende warmtebron te gebruiken. Ontdooien Indien de buitentemperatuur laag wordt en de vochtigheid hoog is, kan de warmtewisselaar in het buitenapparaat bevriezen, hetgeen efficiënte verwar- ming verhindert. Als dat gebeurt, is de automatische ontdooifunctie geactiveerd en tijdens het ontdooien stopt de verwarming gedurende 5 tot 15 minuten.

• De ventilator in zowel het binnen- als het buitenapparaat stopt en de indicator RUN knippert langzaam (1,5 sec. ON, 0,5 sec. OFF) tijdens het ontdooien.

• Het buitenapparaat kan stoom afgeven tijdens het ontdooien. Dit is om het ontdooien te helpen en is geen storing.

• De werkingsmodus HEAT wordt hervat, zodra het ontdooien is voltooid.

• Het programma voor de werking kan tevens worden ingesteld of gewijzigd wanneer de airconditioner niet is ingeschakeld.

• Wanneer de verwarming wordt gestart, staan de flap en lamel vast op een bepaalde positie, horizontaal in het midden, om koude tocht te vermijden, en zullen terugkeren naar de positie die eerder was ingesteld nadat de warme luchttoevoer start.
• De richting van de flap en lamel worden in de horizontale positie in het midden gezet wanneer de kamer de gewenste temperatuur bereikt en de compressor stopt of wanneer de ontdooifunctie actief is.
• De richting van de luchtstroom kan niet worden gewijzigd in de bovenvermelde situaties. Wijzig de richting van de luchtstroom nadat de warme lucht wordt uitgeblazen en de flap/lamel naar de ingestelde positie gaat. Procedure voor bijstellen luchtstroom ■ U kunt de richting naar links of naar rechts aanpassen met de knop AIRFLOW (LEFT/RIGHT) op de afstandsbediening. Elke keer als u op deze knop drukt wijzigt de modus als volgt: Bijstellen modus AIRFLOW (LEFT/RIGHT). MEMORY FLAP (FLAP OF LAMEL GESTOPT) Wanneer u éénmaal op de knop AIRFLOW (UP/DOWN of LEFT/RIGHT) drukt terwijl de flap of lamel in beweging is,zullen deze stoppen op hun positie. Omdat deze hoek wordt opgeslagen in de microcomputer, zullen de flap en lamelautomatisch naar deze positie terugkeren als het apparaat een volgende keer wordt opgestart. Aangezien deze hoek wordtopgeslagen in de microcomputer, wordt de flap of lamel automatisch weer op deze hoek ingesteld wanneer het apparaatopnieuw wordt ingeschakeld.

OPMERKING VOOR HET VERWARMEN

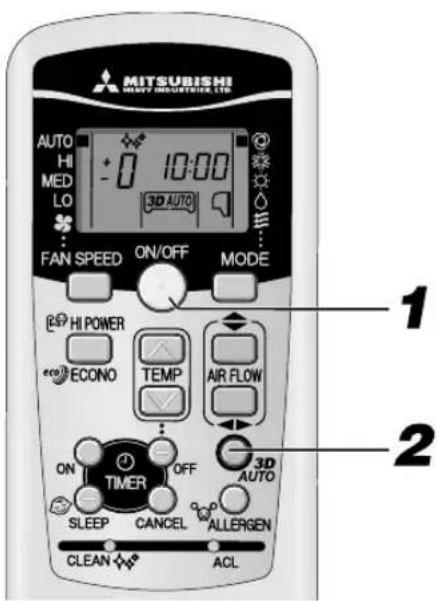

3D AUTO werkingsmodus ■ De ventilatorsnelheid en de luchtstroomrichting worden automatisch geregeld, zodat het effect van de airconditioning doeltreffend en gelijkmatig over de gehele kamer wordt gespreid. OPMERKING

• De 3D AUTO werking wordt uitgeschakeld wanneer u overstapt op een ander bedieningsprogramma.

• Het 3D AUTO lampje blijft branden zolang het apparaat in 3D AUTO werking is.

• Wanneer de 3D AUTO werking wordt uitgeschakeld, verandert de luchtstroomrichting naar die eerder werd gebruikt, voordat de 3D AUTO functie werd ingeschakeld. HEAT COOL, DRY
• Aanbevolen hoek voor de flap bij het stoppen(Luchtstroomschuin naar voren)(Horizontaleluchtstroom)Geen aanduiding(Normale werking) GEVAAR

Stel objecten niet gedurende lange tijd bloot aan de luchtstroom van de airconditioning. OPGELET

Wanneer in werkingsmodus COOL of DRY, laat dan het apparaat niet gedurende een lange periode werken als de luchtuitvoer naar beneden gericht is. Anders kan er vocht condenseren op de buitenste rooster en naar beneden druppelen. Hierdoor kan er vocht condenseren op het buitenste rooster en er kan water gaan druppelen.

Probeer de flappen en lamellen niet met de hand te verstellen, omdat de controlehoek kan veranderen en de flap of lamel dan niet meer volledig kan sluiten. De richting van de luchtstroom aanpassen ■ U kunt de richting naar boven/naar benedenaanpassen met de knop AIRFLOW (OMHOOG/OMLAAG) op de afstandsbediening. Elke keer als u op deze knop drukt wijzigt de modus als volgt: Bijstellen modus AIRFLOW (OMHOOG/OMLAAG). (Lamel gestopt)(Schommelen)(Schommelen)(Flap is gestopt)

Druk op de ON/OFF toets. Druk op de 3D AUTO toets. Elke keer als de knop 3D AUTO wordt ingedrukt, wordt de weergave gewijzigd inde volgorde: Uitschakelprocedure Druk op de 3D AUTO toets zodat het 3D AUTO indicatorlampje dooft.

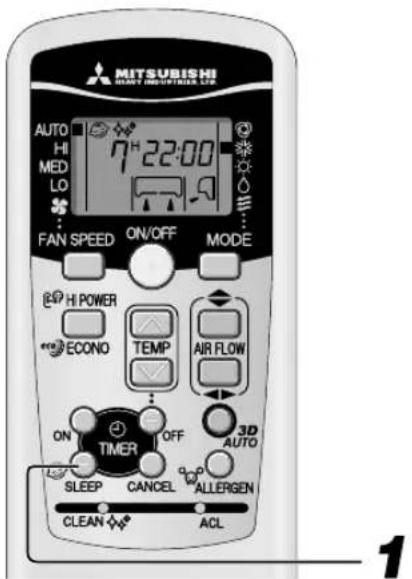

No indication(cancelled) (Units of one hour) ■ Als u hierop drukt wanneer het apparaat is uitgeschakeld, De werkingsmodus SLEEP TIMER start met de vorige instellingen, en de airconditioner wordt terug uitgeschakeld wanneer de tijd verstreken is. ■ Als u hierop drukt wanneer het apparaat is ingeschakeld, de airconditioner wordt uitgeschakeld wanneer de ingestelde tijd verstreken is. Elke keer als u op deze knop drukt, wijzigt de aanduiding als volgt: Voorbeeld: U wilt dat het apparaat na 7 uur wordt uitgeschakeld Ingesteld op Het lampje van de tijdklok brandt (geel).

• Het apparaat stopt automatisch nadat de ingestelde tijdsduur is verstreken. Gebruik werkingsmodus SLEEP TIMER ■ Het apparaat stopt automatisch aan het einde van de ingestelde tijdsduur. De ingestelde temperatuur wordt automatisch geregeld wanneer een bepaalde tijd is verstreken om te vermijden dat het te koud of te warm wordt. Pagina 123 De ingestelde tijd wijzigen Stel een nieuwe tijd in door op de knop SLEEP te drukken. Gebruik werkingsmodus OFF-TIMER ■ Het apparaat stopt automatisch wanneer de ingestelde tijd wordt bereikt. Start de operatie vanaf stap 1 als de airconditioner is uitgeschakeld. Als deze is ingeschakeld, begint u bij stap 2. De ingestelde tijd wijzigen Stel een nieuwe tijd in met behulp van de knop OFF- TIMER. Uitschakelingsprocedure Druk op de knop CANCEL om de tijdklok op de display uitte schakelen.

De SLEEP ruststand werkt niet tijdens de ALLERGEN CLEAR filterwerking.

• Dit kan niet samen met OFF-TIMER ingesteld worden. OPMERKING Uitschakelingsprocedure Druk op de knop CANCEL om de SLEEP-indicator uit te zetten. Voorbeeld: U wilt het apparaat uitschakelen om 22:30. Druk op de knop ON/OFF. Druk op de knop OFF TIMER. De indicator OFF TIMER knippert. Druk op de knop of . Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in devolgorde:0:00 0:10 0:20 1:00 1:10Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in devolgorde:0:00 23:50 23:40 23:00 22:50Ingesteld op 22:30. Druk op de knop OFF TIMER. Als de display stopt met knipperen en continue brandt, is de instelling voltooid.Het tijdkloklampje (geel) brandt.

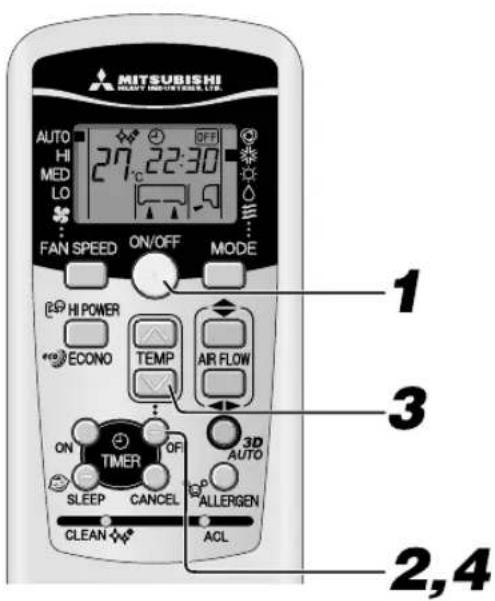

• Het apparaat stopt aan het einde van het ingestelde tijdvak.

• Druk binnen 60 seconden op deze knop na de actie uit stap 3, anders wordt de tijd niet ingesteld.

• De huidige tijd wordt niet getoond tijdens de werkingsmodus OFF-TIMER.

De OFF-TIMER uitschakelklok werkt niet tijdens de ALLERGEN CLEAR filterwerking.

• Een verschil tussen de werkingsmodus SLEEP TIMER en OFF-TIMER is dat de temperatuur niet automatisch wordt ingesteld bij deze laatste. OPMERKING Druk op de knop SLEEP.

(Eenheden van één uur)Geen aanduiding(geannuleerd)

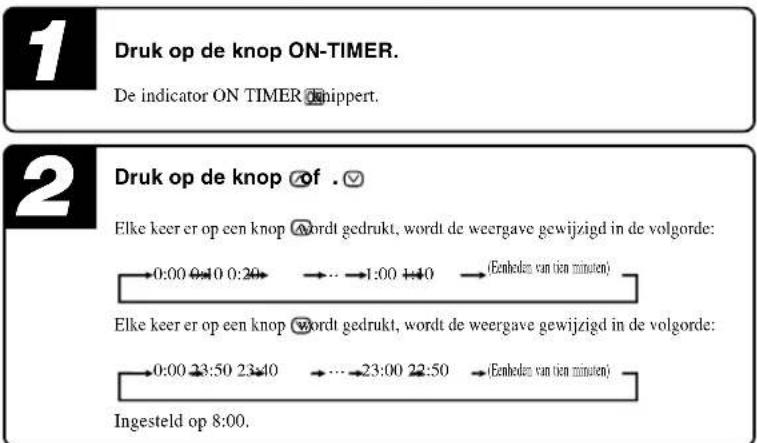

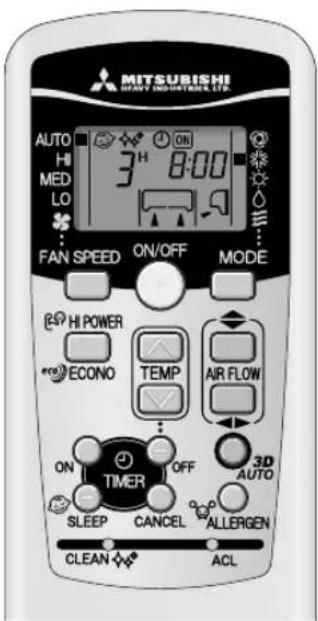

Voorbeeld: U wilt een aangename kamertemperatuur om 8:00. Druk op de knop ON-TIMER. De indicator ON TIMER knippert.

Het apparaat wordt 5 tot 60 minuten voor de ingestelde tijd ingeschakeld, zodat de kamer een optimale temperatuur bereikt op het ingestelde tijdstip. Pagina 123 De werking van de ON-TIMER kan worden ingesteld ongeacht of het apparaat is ingeschakeld. Druk op de knop ON-TIMER. Als de display stopt met knipperen en continue brandt, is de instelling voltooid.De schakelkloklamp (geel) brandt.De werkingsmodus stopt als dit is ingesteld tijdens de werking. Gebruik werkingsmodi SLEEP TIMER + ON-TIMER ■ Gecombineerd gebruik van de werkingsmodi SLEEP TIMER en ON TIMER. Voorbeeld: Het apparaat dient binnen 3 uur te worden uitgeschakeld, en rond 8:00 uurdient de ingestelde temperatuur terug bereikt te zijn. ■ Instelling SLEEP TIMER Instellen volgens de procedure op pagina 121.Ingesteld op ■ Instelling van de werkingsmodus ON TIMER Stel de werkingsmodus ON TIMER in volgens bovenstaande procedure.Ingesteld op Het instellen van het tijdkloklampje (geel) van dit apparaat is voltooid.

• Nadat de ingestelde tijd voor SLEEP TIMER bereikt is, stopt het apparaat endit wordt 5 tot 60 minuten voor de ingestelde tijd van ON TIMER terugingeschakeld.• Het tijdkloklampje wordt uitgeschakeld wanneer de ingestelde tijd van ONTIMER wordt ingesteld. Uitschakelingsprocedure Druk op de knop CANCEL om de schakelklokindicator uit te zetten. De ingestelde tijd wijzigen Stel een nieuwe tijd in met behulp van de knop ON- TIMER.
• De werking begint 5 tot 60 minuten voor de ingestelde tijd.

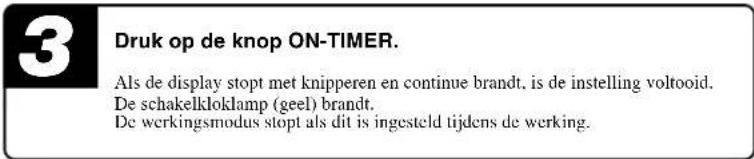

Het timer-lampje (geel) gaat op de ingestelde tijd uit.

• Druk binnen 60 seconden op deze knop na de actie uit stap 2, anders is de instelling niet voltooid.

• De huidige tijd wordt niet getoond tijdens de werkingsmodus ON-TIMER.

De ON-TIMER inschakelklok werkt niet tijdens de ALLERGEN CLEAR filterwerking. Druk op de knop of . Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in de volgorde:0:00 0:10 0:20 1:00 1:10Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in de volgorde:0:00 23:50 23:40 23:00 22:50Ingesteld op 8:00. OPMERKING (Eenheden van tien minuten)(Eenheden van tien minuten) De ingestelde tijd wijzigen Stel een nieuwe tijd in met behulp van de knop SLEEP of deknop ON TIMER. Uitschakelingsprocedure Druk op de knop CANCEL om de tijdklok op de display uit te schakelen.

RKY012A006_NL_122-132 11/14/2008, 15:34122– 123 –

In werkingsmodus ON TIMER, schakelt het apparaat voor de ingestelde tijd in, zodat de kamer de optimale temperatuur bereikt op het ingestelde tijdstip. Dit wordt “Comfortstart” genoemd.

• Mechanisme De kamertemperatuur wordt ongeveer 60 minuten voor het ingestelde tijdstip gecontroleerd. Afhankelijk van de temperatuur op dat moment, wordt de airconditioner ingeschakeld 5 tot 60 minuten voordat de tijdklok op de ON-tijd staat.

De functie is beschikbaar in werkingsmodi COOL en HEAT (inclusief AUTO). Hij werkt niet voor de werkingsmodi DRY. Gebruik werkingsmodus PROGRAM TIMER ■ De werking van de combinatie van de ON en OFF TIMER. Eens de werkingsmodi van de tijdklok zijn ingesteld zullen deze elke dag opnieuw herhaald worden, tenzij op de knop ON/OFF wordt gedrukt. Voorbeeld: Wanneer het apparaat dient te worden uitgeschakeld om 22:30 en de kamer rond 8:00 uur de ingestelde temperatuur dient te bereiken. ■ Instellen van de OFF TIMER-werking Volg voor het instellen de procedures op Pagina 121. Ingesteld op ■ Instelling van de ON TIMER-werking Volg voor het instellen de procedures op Pagina 122. Ingesteld op Het tijdkloklampje (geel) op het apparaat zal oplichten als de instelling voltooid is. De ingestelde tijd wordt weergegeven op de afstandsbediening. De weergave op de display wijzigt afhankelijk van de werkingsstatus. Uitschakelingsprocedure Druk op de knop CANCEL om de tijdklok op de display uit te schakelen. Wijzigen van de ingestelde tijd Stel een nieuwe tijd in met behulp van de knoppen OFF TIMER en ON TIMER. Wanneer SLEEP TIMER is geselecteerd, wordt de temperatuur na verloop van tijd automatisch aangepast, zodat de kamer niet te koud wordt tijdens het koelen of te warm wordt tijdens het verwarmen.

• Tijdens het koelen: de vooraf ingestelde temperatuur wordt met 1°C verlaagd aan het begin van de werkingsmodus SLEEP (wanneer de tijdklok is ingesteld). Nadien stijgt de temperatuur met 1°C elk uur, totdat de temperatuur bereikt wordt die 1°C hoger is dan de huidige temperatuur.

• Tijdens het verwarmen: de vooraf ingestelde temperatuur wordt met 1°C verlaagd bij het begin van de werkingsmodus SLEEP (wanneer de tijdklok is ingesteld). Nadat de temperatuur 3°C daalt in een uur en 6°C daalt in twee uur onder de huidige temperatuur. Comfortstart Gebruik werkingsmodus ALLERGEN CLEAR Richt de afstandsbediening naar de airconditioning. Druk op de knop ALLERGEN CLEAR.

• Aangezien de kamertemperatuur hierdoor sterk kan veranderen, wordt aanbevolen deze functie te gebruiken wanneer er niemand in de kamer is. (De functie wordt na ongeveer 90 minuten automatisch beëindigd).

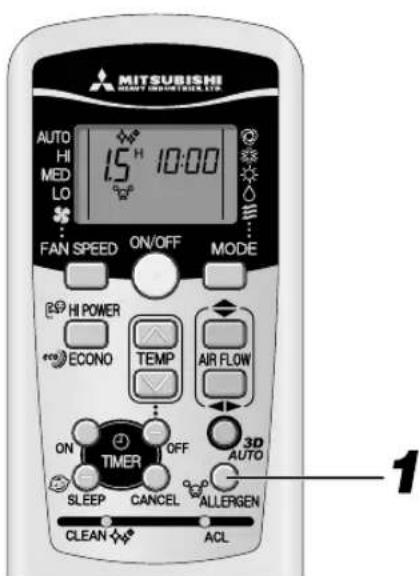

• Tijdens de werkingsmodus ALLERGEN CLEAR kunt u de temperatuur, de ventilatorsnelheid, de richting van de luchtstroom en de tijdklok niet instellen. OPMERKING ■ De kracht van enzymen wordt gebruikt om allergieveroorzakende allergenen te verwijderen. Deze allergenen hopen zich op het allergeenverwijderende filter op. SLEEP TIMER In de werkingsmodus COOL (Stop) Apparaat ingeschakeld Controleert kamertemp. 60 min. van tevoren. ervoor. Ingestelde tijd (Ingeschakeld)

Ingestelde temperatuur Met ON TIMER start de airconditioner. Met OFF TIMER stopt de airconditioner vervolgens weer. Met OFF TIMER stopt de airconditioner. Vervolgens start de airconditioner weer bij ON TIMER.

RKY012A006_NL_122-132 11/14/2008, 15:34123– 124 –

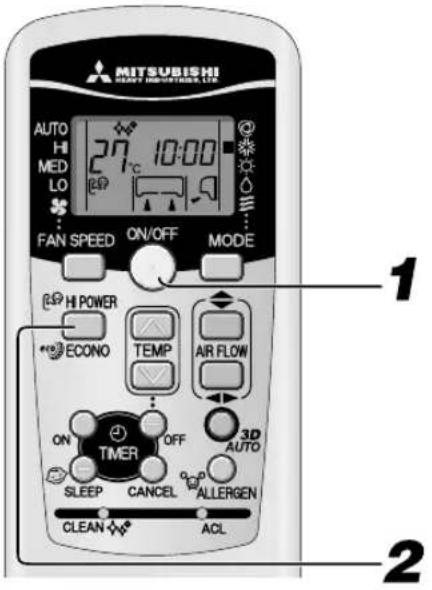

Als de airconditioner niet is ingeschakeld, richt u de afstandsbediening op het apparaat en Druk op de knop ON/OFF. Druk op de knop HI POWER/ECONO.

• Als de werkingsmodus is ingesteld op AUTO, COOL of HEAT Elke keer er op een knop HI POWER/ECONO wordt gedrukt, wordt de indica- tor gewijzigd in de volgorde:

• Als de werkingsmodus is ingesteld op DRY of PROGRAM TIMER Elke keer er op een knop HI POWER/ECONO wordt gedrukt, wordt de indica- tor gewijzigd in de volgorde: Met betrekking tot de werkingsmodus HIGH POWER Als u op de knop HI POWER/ECONO drukt, wordt het werkvermogen versterkt en wordt er 15 minuten onafgebroken met extra vermogen gekoeld of verwarmd. De afstandsbediening wordt weergegeven en de weergave van FAN SPEED verdwijnt.

• Tijdens de werkingsmodus HIGH POWER wordt de kamertemperatuur niet geregeld. Wanneer deze overdadige koeling of verwarming veroorzaakt, drukt u op de knop HI POWER/ECONO om de werkingsmodus HIGH POWER te annuleren.

• De HIGH POWER werkingsstand is niet beschikbaar tijdens de DRY droogfunctie, de programma-timer en de 3D AUTO werking.

Wanneer de werkingsmodus HIGH POWER is ingesteld na ON TIMER, zal de werkingsmodus HIGH POWER starten op het ingestelde tijdstip.

• Wanneer de volgende werkingsmodi zijn ingesteld, zal de werkingsmodus HIGH POWER geannuleerd worden. 1 Wanneer u opnieuw op de knop HI POWER/ECONO drukt. 2 Wanneer een andere werkingsmodus wordt ingeschakeld. 3 Wanneer er 15 min. zijn verstreken sinds de werkingsmodus HIGH POWER is begonnen. 4 Wanneer de 3D AUTO toets is ingedrukt.

• Werkt niet terwijl de airconditioner is uitgeschakeld.

• Wanneer de volgende werkingsmodi zijn ingesteld, zal de ECONOMY modus worden geannuleerd. 1 Wanneer u opnieuw op de knop HI POWER/ECONO drukt. 2 Wanneer u de werkingsmodus omschakelt van DRY naar FAN.

• Werkt niet terwijl de airconditioner is uitgeschakeld. Gebruik werkingsmodi HIGH POWER/ECONOMY

Geen weergave Geen weergave (Normale werking) (Normale werking) Met betrekking tot de werkingsmodus ECONOMY Door op de HI POWER/ECONO-knop te drukken, start u een zachte werking met de voeding in de lage stand om excessief afkoelen of verwarmen te voorkomen. Het apparaat werkt 1,5 °C hoger dan de ingestelde temperatuur tijdens het koelen of 2,5°C lager dan tijdens het verwarmen. De afstandsbediening wordt weergegeven en de weergave van FAN SPEED verdwijnt.

• De werkingsmodus ECONOMY wordt ingeschakeld de volgende keer dat de airconditioner inschakelt, in het volgende geval. 1 Wanneer de airconditioner wordt gestopt door de knop ON/OFF tijdens de werkingsmodus ECONOMY. 2 Wanneer de airconditioner is gestopt in de werkingsmodi SLEEP of OFF TIMER tijdens de ECONOMY werkingsmodus. 3 Wanneer de werkingsmodus na de modi CLEAN of AL- LERGEN CLEAR wordt hervat.

RKY012A006_NL_122-132 11/14/2008, 15:34124– 125 –

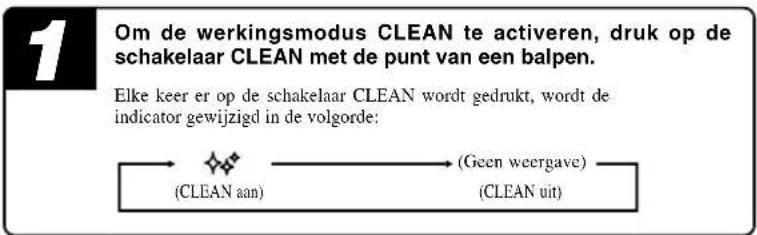

Gebruik werkingsmodus SELF CLEAN Om de werkingsmodus CLEAN te activeren, druk op de schakelaar CLEAN met de punt van een balpen. Elke keer er op de schakelaar CLEAN wordt gedrukt, wordt de indicator gewijzigd in de volgorde:

• Twee uur later stopt de airconditioner automatisch. Om de airconditioner onmiddellijk te stoppen, drukt u op de aan-/uitknop.

• Werkingsmodus CLEAN kan niet worden gebruikt na de modi HEAT, FAN, OFF-TIMER, SLEEP en ALLERGEN CLEAR.

• De ventilator van het binnenapparaat draait ongeveer twee uur in de werkingsmodus CLEAN.

• Het RUN lampje brandt tijdens de CLEAN reinigingsprocedure.

• Door op de knop SLEEP of ALLERGEN CLEAR te drukken tijdens de werkingsmodus CLEAN, zal deze modus CLEAN worden geannuleerd en het apparaat verdergaan in werkingsmodi SLEEP of ALLERGEN CLEAR.

• Dit is geen functie voor het verwijderen van schimmel, bacteriën of vuil dat zich al op het apparaat heeft afgezet. Automatische herstelfunctie ■ Wat is de automatische herstelfunctie?

• De automatische herstelfunctie slaat de werkingsmodus van de airconditioner op net voordat deze door een stroomstoring werd uitgeschakeld, en herstelt de werking automatisch nadat de stroomtoevoer is hersteld.

• De volgende instellingen worden geannuleerd: 1 Instellingen van de schakelklok 2 Gebruik in de ‘HIGH POWER’-stand

• De automatische herstelfunctie is ingeschakeld wanneer de airconditioner verscheept wordt uit de fabriek. Neem contact op met uw dealer als deze functie moet worden uitgeschakeld.

• Bij een stroomstoring wordt de instelling van de timer geannuleerd. Nadat de stroomstoring is opgeheven, moet u de timer weer instellen. OPMERKING

■ De werkingsmodus CLEAN dient te worden uitgevoerd nadat AUTO, COOL en DRY zijn gebruikt om vocht uit het apparaat te verwijderen om de groei van schimmel en bacteriën onder controle te houden. (CLEAN aan) (Geen weergave) (CLEAN uit) OPMERKING 3 sec. 1 sec.

OFF Stel een normale kamertemperatuur in. Extreem hoge of lage temperaturen zijn niet goed voor uw gezondheid en verspillen onnodig elektriciteit. Voorkom direct zonlicht en tocht. Sluit tijdens het koelen direct zonlicht buiten met gordijnen of blindering. Houd de ramen en deuren dicht, tenzij u ventileert. Gebruik het apparaat alleen wanneer het nodig is. Gebruik de tijdklok op de juiste manier zodat het apparaat alleen wordt ingeschakeld wanneer het nodig is. Stel de richting van de luchtstroom goed in. Pas de luchtstroom naar boven/beneden en links/rechts aan zodat een regelmatige kamertemperatuur is gewaarborgd. Gebruik geen warmtebronnen tijdens het koelen. Houd warmtebronnen zoveel mogelijk buiten de kamer. Tips voor een efficiënt gebruik ■ Gebruik de onderstaande tips voor het meest zuinige en aangename gebruik van de airconditioner. Maak de filters regelmatig schoon. Verstopte filters blokkeren de luchtstroom en veroorzaken een minder effectieve werking.

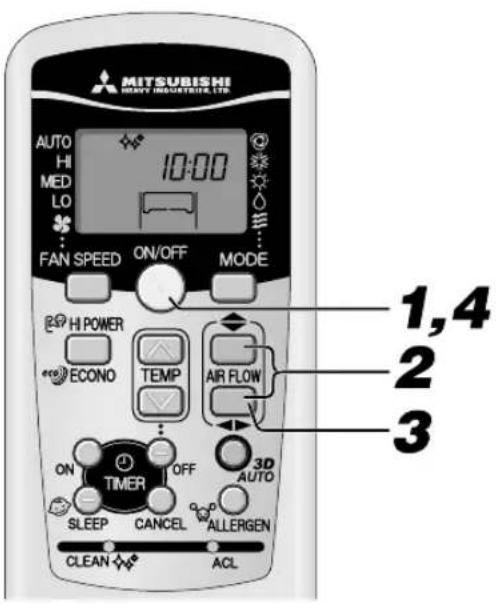

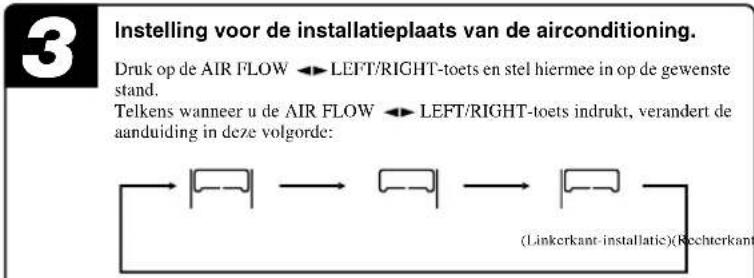

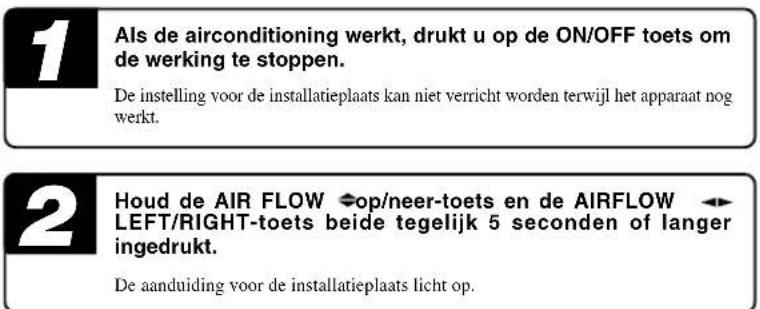

Instelling voor de installatieplaats Als de airconditioning werkt, drukt u op de ON/OFF toets om de werking te stoppen. De instelling voor de installatieplaats kan niet verricht worden terwijl het apparaat nogwerkt. Houd de AIR FLOW op/neer-toets en de AIRFLOW LEFT/RIGHT-toets beide tegelijk 5 seconden of langer ingedrukt. De aanduiding voor de installatieplaats licht op. Instelling voor de installatieplaats van de airconditioning. Druk op de AIR FLOW LEFT/RIGHT-toets en stel hiermee in op de gewenste stand.Telkens wanneer u de AIR FLOW LEFT/RIGHT-toets indrukt, verandert deaanduiding in deze volgorde: Druk op de ON/OFF aan/uit-toets. Hiermee is de installatieplaats van de airconditioning ingesteld.Indrukken binnen 60 seconden na het instellen van de installatieplaats (terwijl deaanduiding voor de installatieplaats nog verlicht is). Airconditioning-installatieplaats en luchtstroom-bereik Het onderstaande schema toont het luchtstroom-bereik behorend bij de installatieplaats van de airconditioning. Houd rekening met de layout van uw kamer en stel het luchtstroom-bereik zo in dat in dat de airconditioning optimaal doeltreffend werkt. Luchtstroom-bereik (Linkerkant-installatie) Luchtstroom-bereik (Midden-installatie) Luchtstroom-bereik (Rechterkant-installatie)

■ Houd rekening met de plaats van de airconditioning en stel het bereik van de linker/rechter luchtstroom zo in dat de airconditioning optimaal doeltreffend werkt. druk binnen 60sec.!(Linkerkant-installatie)(Rechterkant-installatie)(Midden-installatie)

RKY012A006_NL_122-132 11/14/2008, 15:34126– 127 –

• Mors geen vloeistoffen.

• Raak de aluminium koelribben van de warmtewisselaar niet aan.

• Zorg ervoor dat u stevig op een ladder of een ander stabiel voorwerp staat wanneer u het inlaatpaneel en het filter verwijdert. Onderhoud Schakel de netstroom uit. Voor onderhoud Gebruik geen van volgende producten:

• Heet water (40°C of meer) Dit kan het apparaat vervormen of verkleuren.

• Wasbenzine, verfverdunner, reinigingsproducten, enz… Deze kunnen het apparaat vervormen of krassen. Verwijder het luchtfilter. Het luchtfilter terugplaatsen

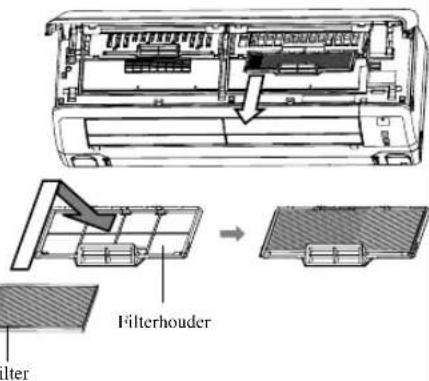

• Houd de filter stevig vast aan beide zijden zoals rechts wordt getoond, en plaats het stevig terug.

• Het gebruiken van de airconditioner zonder de lucht- filters terug te plaatsen maakt het apparaat stoffig en kan schade veroorzaken. Schoonmaken Schoonmaken van het apparaat

• Maak het apparaat schoon met een zachte, droge doek of gebruik een stofzuiger.

• Als het apparaat erg vies is, maakt u het schoon met een doek die gedrenkt is in warm water. Tijdens het gebruiksseizoen Het luchtinlaatpaneel schoonmaken

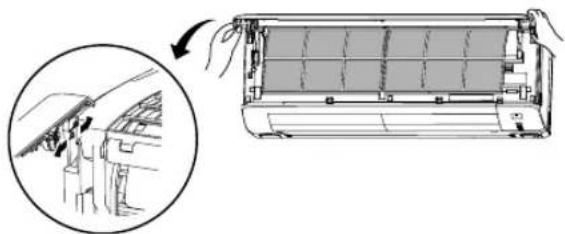

• Het luchtinlaatpaneel verwijderen en installeren.

• Reinig het paneel met een zachte, droge doek. Het luchtinlaatpaneel openen en sluiten
• Maak de filters niet schoon met kokend water.• Droog ze niet boven een open vuur.• Trek ze voorzichtig naar buiten. Verwijdering, installatie van het bovenste luchtinlaatpaneel

Er bestaat het gevaarvan elektrischeschokken.Maak het apparaat schoonmet een zachte, droge doek. Het luchtfilter schoonmaken De standaardperiode is eenmaal per twee weken OPGELET

• Reinig het luchtinlaatpaneel niet met water. OPGELET VerwijderingVerwijder het luchtinlaatpaneel. 1 Neem de schakelaar van hetluchtinlaatpaneel en trek deze omhoog tot u een klik hoort en een tabomhoog springt. 2 Trek het paneel naar u toe.InstallatiePlaats het luchtinlaatpaneel aan de rail en schuif het paneel naar deachterkant. Druk het paneel naar achter tot u een klik hoort en de tabs op hunplaats klikken.(Om het bovenste luchtinlaatpaneel te installeren. Volg dan de stappen voorhet verwijderen in omgekeerde volgorde.)OpenenPlaats uw vingers langs de uitsparingen aan beide zijden van het paneel entrek het paneel voorwaarts zodat het ongeveer 60 graden open staat.
• Trek het luchtinlaatpaneel naar voren.

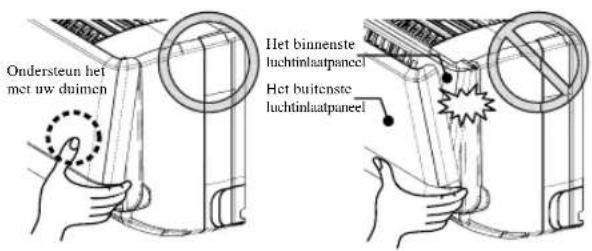

• Houd het paneel vast aan de inkepingen en til het een beetje op om het paneel te verwijderen. Als het luchtfilter erg vies is, maakt u het met warm water schoon (circa 30°C) en droogt u het goed. SluitenDruk even hard aan beide kanten, en vervolgens lichtjes in het midden.Het luchtinlaatpaneel bestaat uit twee delen, het buitenste luchtinlaatpaneel (dataltijd zichtbaar is) en het binnenste luchtinlaatpaneel (dat meestal niet zichtbaar is). Om het luchtinlaatpaneel te openen en te sluiten, plaatst u uw vingers in degroeven aan beide zijden onderaan het paneel en trekt u eraan. Zorg ervoor dat ude vlakke zijde van het buitenste luchtinlaatpaneel met uw duimen ondersteunt.Hierdoor vermijdt u dat het buitenste luchtinlaatpaneel plotseling opent,wanneer u het niet ondersteunt met uw duimen, zoals in de afbeelding rechts.Voor de juiste positie van uw vingers, kijkt u naar de afbeelding links. Het buitenste luchtinlaatpaneel zal 5 seconden na het sluiten van het binnensteluchtinlaatpaneel automatisch sluiten (indien de unit is aangesloten opelectriciteit). Forceer de unit niet om te sluiten. Hierdoor kunt u deze beschadigen. Gelieve het luchtinlaatpaneel niet met water te reinigen.Ondersteun hetmet uw duimenHet binnensteluchtinlaatpaneelHet buitensteluchtinlaatpaneel OPMERKING Verwijdering, plaatsing van luchtinlaatpaneel VerwijderingWanneer het luchtinlaatpaneel wordt verwijderd voor het reinigen van debinnenkant of een andere reden, open het paneel ongeveer 80 graden en trekhet paneel naar voor.InstallatieMaak de bovenrand van het luchtinlaatpaneel vast door het licht in tedrukken en sluit dan het paneel.

RKY012A006_NL_122-132 11/14/2008, 15:34127– 128 –

Aan het einde van het seizoen Schakel het apparaat uit en koppel de netstroom los. Het apparaat verbruikt ongeveer 2W, zelfs wanneer het apparaat niet in werking is. Koppel de netstroom los om energie en geld te besparen. Aan het begin van het seizoen Controleer de aarding en controleer of die niet is gebroken of losgekomen. Zorg ervoor dat er geen objecten zijn die de luchtstroom rond de luchtinlaat- en luchtuitlaatopeningen blokkeren bij het binnenapparaat en buitenapparaat. Een luchtfilter dat verstopt is door stof enz., kan het afkoelen/verwarmen beïnvloeden en resulteren in een hogere geluidsproductie van de airconditioner. Verder kan het apparaat meer elektriciteit gebruiken. Reinig het luchtfilter op de aangegeven tussenperiodes. Verwijder de batterijen uit de afstandsbediening. Maak zowel het binnen- als het buitenapparaat schoon. Maak de luchtfilters schoon en plaats ze terug. Laat de ventilator een halve dag werken. Droog de binnenkant van het apparaat. Controleer of er geen corrosie of roest is op het basisframe van het buitenapparaat. Plaats de batterijen in de afstandsbediening. Schakel de netstroom in. Controleer of de luchtfilters schoon zijn. Installeren, inspectie en vervanging van het luchtreinigingsfilter

1. Open het luchtinlaatpaneel en verwijder de luchtfilters. Pagina 127

2. Verwijder de filterhouders, met daarin het luchtreinigingsfilter, uit de airconditioner.

3. Verwijder het allergeenverwijderende (licht oranje) filter uit de filterhouder en inspecteer

het filter. Verwijder met een stofzuiger alle stof en vuil uit het allergeenverwijderende fil- ter. Vervang het allergeenverwijderende filter als dit niet schoongemaakt kan worden of ongeveer 1 jaar is gebruikt.(Het allergeenverwijderende filter dient na ongeveer 1 jaar gebruik te worden vervangen. De werkelijke vervangingsperiode kan echter verschillen, afhankelijk van de omstandigheden waarin het filter is gebruikt.) Verwijder het fotokatalytisch wasbaar, geurverdrijvend, filterh (oranje) uit de filterhouder en inspecteer het filter. Verwijder periodiek alle stof of vuil uit het fotokatalytisch wasbaar, geurverdrijvend, filter. Als het fotokatalytisch wasbaar, geurverdrijvend, filter bijzonder vuil is, kunt u dit met water wassen. Het filter is echter breekbaar, zodat u dit filter altijd dient te wassen terwijl het in de filterhouder zit om te voorkomen dat u het beschadigd. Laat het filter in de zon drogen nadat u dit hebt gewassen. Als u het filter in de zon legt, wordt het reukverwijderende effect versterkt. (Gooi de filterhouders niet weg. Ze kunnen hergebruikt worden. )

4. Installeer het luchtreinigingsfilter in de filterhouders en installeer dan de filterhouders in de

• Het allergeenverwijderende filter en het fotokatalytisch, wasbaar, geurverdrijvend filter kunnen zowel rechts als links in de airconditioning worden geïnstalleerd.

• Installeer de allergeenverwijderend filter met de licht oranje kant naar voren. Artikel Functie Kleur OPGELET

• U kunt uw vingers verwonden aan de warmtewisselaar. De kracht van enzymen wordt gebruikt om allergieveroorzakende allergenen die zich op het filter ophopen te verwijderen. Reukbronnen op het filter worden afgebroken, met als resultaat een reukverwijderend effect. Fotokatalytisch, wasbaar, geurverdrijvend filter Oranje Allergeenverwijderend filter Licht oranje Voor vervanging van het luchtreinigingsfilter, neemt u a.u.b. contact op met uw dealer.

5. Installeer de luchtfilters en sluit het luchtinlaatpaneel.

Is het apparaat correct geïnstalleerd Let goed op geluiden tijdens gebruik!

• Wanneer u het apparaat installeert dient u een plaats te kiezen die het gewicht van de airconditioner makkelijk kan dragen en geluiden en vibratie tijdens gebruik niet doet toenemen. Als er vibraties door het huis gaan, kunt u dat oplossen door vibratie-absorberende kussentjes tussen het apparaat en de bevestigingspunten te plaatsen.

• Selecteer een plaats waar koude of warme lucht en geluid van het binnen of -buitenapparaat geen overlast veroorzaken bij uw buren.

• Laat geen hindernissen staan bij de luchtinlaat en -uitlaat van het buitenapparaat. Dit kan storingen veroorzaken en een toename van geluid tijdens gebruik.

• Indien u tijdens het gebruik een vreemd geluid hoort, dient u contact op te nemen met uw leverancier. Goede installatieplaats

• Plaats geen voorwerpen voor het binnenapparaat die een goede ventilatie of werking kunnen verhinderen.

• Installeer het apparaat niet in één van de volgende plaatsen:

• Plaatsen waar er ontvlambare gassen kunnen lekken.

• Plaatsen waar veel olie wordt gespetterd.

• Er kunnen storingen optreden vanwege corrosie wanneer de airconditioner in een kuuroord wordt geïnstalleerd waar zwavelgassen ontstaan, of in een ontspanningsoord aan de kust waar deze blootgesteld wordt aan zeewinden. Neem contact op met uw leverancier.

• De airconditioner en de afstandsbediening dienen tenminste 1 meter van TV of radio te zijn verwijderd.

• Voer het door het binnenapparaat aan de lucht onttrokken water af naar een plaats met goede afvoer. In deze airconditioning wordt een nieuwe koelstof (R410A) gebruikt. Wanneer u de leverancier raadpleegt over service, controle en onderhoud, leg dit uit aan de leverancier. Staat de tijdklok in de positie “ON”? Is de netstroom ingeschakeld? Is er een stroomstoring of is er een zekering gesprongen? Problemen oplossen Controleer het volgende voordat u contact opneemt met de servicedienst. Slechte koeling of verwarming Staan er deuren of ramen open?Heeft u de thermostaat op een goede temperatuur ingesteld? Is er een warmtebron in de ka- mer? Zijn er teveel mensen in de ka- mer? Is het luchtfilter schoon? (Niet verstopt?) Staat er direct zonlicht in de ka- mer? Als de airconditioner nog steeds niet goed functioneert nadat u de punten, links van deze tekst, heeft gecorrigeerd of wanneer u, na het raadplegen van pagina 130 nog steeds twijfels heeft, of als de om- standigheden zoals getoond op pa- gina 131 plaatsvinden, schakelt u de netstroom uit en neemt u contact op met uw leverancier. De airconditioner werkt helemaal niet. Slechte koeling Goede temperatuur Inspectie en onderhoud Afhankelijk van de natuurlijke omgeving, kan de binnenzijde van de airconditioner vuil worden na enkele jaren gebruik. Hierdoor zullen de prestaties verminderen. Naast de normale reiniging, raden we aan om eveneens een controle en onderhoud te laten uitvoeren. (Hierdoor zal de levensduur van de airconditioner langer en probleemlozer zijn.)

• Neem contact op met uw leverancier, of een distributeur, voor inspectie en onderhoud. (Voor deze dienstverlening dient te worden betaald).

• U wordt aangeraden inspectie en onderhoud buiten het seizoen te laten plaatsvinden.

• Indien het netsnoer van dit apparaat beschadigd is, dient het alleen te worden vervangen door een reparateur die is aangewezen door de fabrikant, aangezien speciaal gereedschap gebruikt moet worden.

RKY012A006_NL_122-132 11/14/2008, 15:34129– 130 –

Indien de airconditioner gedurende een lange periode in een ruimte met een hoge vochtigheidsgraad wordt gebruikt, kan er vocht condenseren op de luchtuitlaatroosters en hier vanaf druppelen. Er condenseert vocht op de luchtuitlaatroosters. Goed onthouden Het apparaat start niet onmiddellijk terug op nadat u het hebt gestopt. (Indicator RUN brandt) Er wordt geen lucht geblazen wanneer het apparaat net is gestart in de werkingsmodus HEATING. De indicator RUN knippert langzaam (1,5 sec. ON, 0,5 sec. OFF) De luchtstroom is gestopt totdat de warmtewisselaar is opgewarmd (2 tot 5 min.) om te voorkomen dat koude lucht wordt uitgeblazen (HOT KEEP programma) In de werkingsmodus HEATING wordt de eerst 5 tot 10 minuten geen lucht geblazen, of is de lucht die geblazen wordt niet warm. De indicator RUN knippert langzaam (1,5 sec. ON, 0,5 sec. OFF) Wanneer de buitentemperatuur laag is en de vochtigheid hoog, scha- kelt de airconditioner soms automatisch over op ontdooien. U moet dan even geduld hebben. Tijdens het ontdooien kan er water of stoom uit het buitenapparaat komen. Er wordt geen lucht geblazen wanneer het apparaat net is gestart in de werkingsmodus DRY. (De indicator RUN brandt) De ventilator kan stoppen om te voorkomen dat uit de lucht onttrokken vocht opnieuw verdampt en om energie te sparen. Tijdens de werkingsmodus COOL kan er stoom ontsnap- pen. Dit kan gebeuren wanneer de kamertemperatuur en -vochtigheid erg hoog zijn. Zodra de temperatuur en vochtigheid afnemen, zal dit verdwijnen. U ruikt iets. De lucht die uit het apparaat geblazen wordt, ruikt vreemd. Dit wordt veroorzaakt door tabak of cosmetica die in het apparaat zijn terecht gekomen. U hoort een zacht gorgelend geluid. Dit wordt veroorzaakt door het stromen van de koelvloeistof in het apparaat. U hoort een zacht krakend geluid. Dit wordt veroorzaakt door warmte-expansie of door contractie. U hoort een sissend of klikkend geluid. Dit wordt veroorzaakt door de werking van de koelmiddelregel- kleppen of de elektrische onderdelen. Signalen van de afstandsbediening worden mogelijk niet ontvangen indien de ontvanger van de airconditioner is blootgesteld aan direct zonlicht of ander helder licht. Indien dit het geval is, schermt u het zonlicht af of vermindert u het andere licht. Als de automatische herstelfunctie niet is ingesteld, zal het apparaat niet automatisch terug inschakelen. Gebruik de afstandsbediening om het apparaat opnieuw in te schakelen. Er worden geen signalen van de afstandsbediening ontvan- gen. Het buitenapparaat maakt een fluitend geluid. Na een stroomonderbreking wordt het apparaat niet opnieuw ingeschakeld, zelfs wanneer de stroomtoevoer is hersteld. Het geluid betekent dat de draaisnelheid van de compressor toeneemt of afneemt. Het opnieuw inschakelen van het apparaat lukt niet tot 3 minuten na het uitschakelen, dit is om het apparaat te beschermen. De microcomputer zal het apparaat zelf opnieuw inschakelen wanneer de drie minuten verstreken zijn. Binnenventilator: De ventilator zal na 2 uur nog niet stoppen als er is ingesteld op de CLEAN reinigingsfunctie. Buitenventilator: De ventilator zal na ongeveer 1 minuut pas stoppen, om het apparaat te beschermen. De ventilator stopt niet onmiddellijk nadat de werking van het apparaat is gestopt. Het RUN lampje brandt tijdens de CLEAN reinigingsfunctie. Het RUN lampje dooft wanneer de CLEAN reinigingsfunctie is afgelopen. Het RUN lampje blijft branden, ook al is de werking gestopt. Wacht gedurende 3 minuten. Niet in werking? Dit is het normale geluid dat u hoort als er een andere airconditioning wordt uitgeschakeld. Het kan gebeuren dat u na het uitschakelen van het appa- raat een geluid hoort (“SHOEEE”).

RKY012A006_NL_122-132 07/06/2009, 13:05130– 131 –

Neem contact op met uw leverancier ■ In elk van de onderstaande situaties dient u de netstroom onmiddellijk uit te schakelen en uw leverancier te informeren: De zekering brandt vaak door of de aardlekschakelaar komt voortdurend in werking. De TV, radio of andere apparatuur be- ginnen storingen te ondervinden. Wanneer er iets abnormaals gebeurt, schakel de netstroom onmiddellijk uit en schakel het apparaat opnieuw in na 3 minuten. Schakel het apparaat opnieuw in met de knop ON/ OFF op de afstandsbediening en controleer of het probleem is opgelost. Een schakelaar werkt niet goed. U hoort een vreemd geluid tijdens de werking. De lampjes RUN en TIMER op de display knipperen vlug (0,5 sec ON; 0,5 sec OFF) en werken niet. De kabel wordt extreem warm. Er zijn barsten in de bekleding van de kabel. Zekering brandt vaak door. OPGELET Als het netsnoer beschadigd raakt, vraag dan uw dealer of een erkend elektromonteur om een nieuw snoer aan te sluiten om ongelukken te voorkomen. Over de meervoudige airconditioner Gelijktijdig gebruik

• De airconditioners kunnen niet tegelijkertijd op verschillende werkingsstanden staan ingesteld, bijvoorbeeld één op KOELEN en de andere op VERWARMEN.

• Als u twee apparaten op twee verschillende standen instelt, heeft de airconditioner die het eerst werd ingesteld voorrang. De airconditioner die als tweede wordt ingesteld, komt automatisch op luchtblazen te staan.

• Als u de airconditioner die als tweede wordt bediend voorrang wilt geven, stop dan de airconditioner die oorspronkelijk voorrang had of stel deze in op dezelfde werkingsstand als de tweede. Automatische bediening

• Als de afstandsbediening op “AUTO” staat ingesteld, kiest de airconditioner bij inschakelen automatisch voor “KOELEN”, “DROGEN” of “VERWARMEN”, afhankelijk van de kamertemperatuur.

• Tijdens gelijktijdig gebruik van meerdere airconditioners, kan de werkingsstand van een apparaat automatisch worden omgeschakeld als de kamertemperatuur verandert; hierdoor zal het buitenapparaat worden stopgezet. In een dergelijk geval dient u in te stellen op “KOELEN” of “VERWARMEN” en niet op “AUTO”. (Dit is alleen van toepassing als er meer dan één airconditioner wordt gebruikt.) Hergebruik van koelvloeistof (olie)

• Als de binnenapparaten allemaal langere tijd niet worden gebruikt, is het mogelijk dat de koel- of verwarmingsprestaties tijdelijk verminderen. Dit komt door het rondpompen van de koelvloeistof (olie) in een of meerdere uitgeschakelde binnenapparaten. Wellicht hoort u daardoor het geluid van stromende koelvloeistof in de uitgeschakelde binnenapparaten.

RKY012A006_NL_122-132 11/14/2008, 15:34131– 132 –

Zelfdiagnosefunctie ■ Wij proberen onze klanten steeds een nog betere service te bieden, door de installatie van hulpmiddelen die afwijkingen in de werking van het apparaat onmiddellijk zichtbaar maken. Storing in kamertemperatuursensorFoutmelding warmtewisselaar sensor 3TIMER-indicator AAN• Draad van kamertemperatuursensor gebroken. Slechte aansluiting• Gebroken draad warmtewisselaar sensor 3, slechte verbindingBeschrijving van het probleem Oorzaak• Gebroken draad warmtewisselaar sensor 1, slechte verbindingFoutmelding warmtewisselaar sensor 13 x knipperen1 x knipperenRUN-indicator2 x knipperenTIMER-indicatorStoring in sensor van vloeistofleidingvan warmtewisselaar buiten Storing in buitentemperatuursensor • Draad van buitensensor gebroken. Slechte aansluiting RUN-indicator blijftknipperen• Draad van sensor van vloeistofleiding van warmtewisselaar bui-ten gebroken. Slechte aansluiting Fout in afvoerpijpsensor • Draad van afvoerpijpsensor stuk, slechte aansluiting RUN-indicator AANDe RUN-indicator knipperttweemaalRotorvergrendeling• Defecte compressor• Open fase van compressor• Defecte kaarten op buitenapparaat• Te weinig gas, sensor afvoerleiding defect, gesloten serviceklep.• Defecte voedingstransistor, gebroken compressordraad Draad van sensor van afvoerleiding gebroken, losse aansluitstekker• Compressor geblokkeerd• Compressor vastgelopen, open fase in uitgangsstroom compres-sor, kortsluiting in voedingstransistor, gesloten onderhoudsklep• Storing in stroomtoevoer. Gebroken signaalleiding, printplaatbinnen-/buitenapparaat defect• Defecte voedingstransistor• Apparaat overbelast, te hoge stroomsterkteFout in de voedingstransistorStroomonderbrekingProbleem met buitenapparaatTe hoge stroomsterkteCompressor oververhitFout in signaaltransmissie Fout in buitenventilatormotor • Defecte ventilatormotor, slechte verbindingen Bescherming voor koeling onder hoge druk

• Gasdruk te hoog, kortsluiting van het buitenapparaat1 x knipperen2 x knipperen4 x knipperen1 x knipperen2 x knipperen3 x knipperen4 x knipperen5 x knipperen6 x knipperen7 x knipperen Blijft knipperen2 x knipperen Fout in detector zuigpijp • Gebroken draad zuigpijp detector, slechte verbinding aansluiting 5 x knipperenActieve filter voltagestoring • Defecte voedingstransistor5 x knipperen Storing in motor binnenventilator • Ventilatormotor defect. Slechte aansluiting 6 x knipperenOnvoldoende koelvloeistofGesloten service-klepFoutmelding warmtewisselaar sensor 1• Onvoldoende koelvloeistof, lekkage• Gesloten service-klep• Gebroken draad warmtewisselaar sensor 1, slechte verbinding7 x knipperen

RKY012A006_NL_122-132 11/14/2008, 15:34132– 133 –
