GEBRUIKSAANWIJZING TIG327W ZIBRO

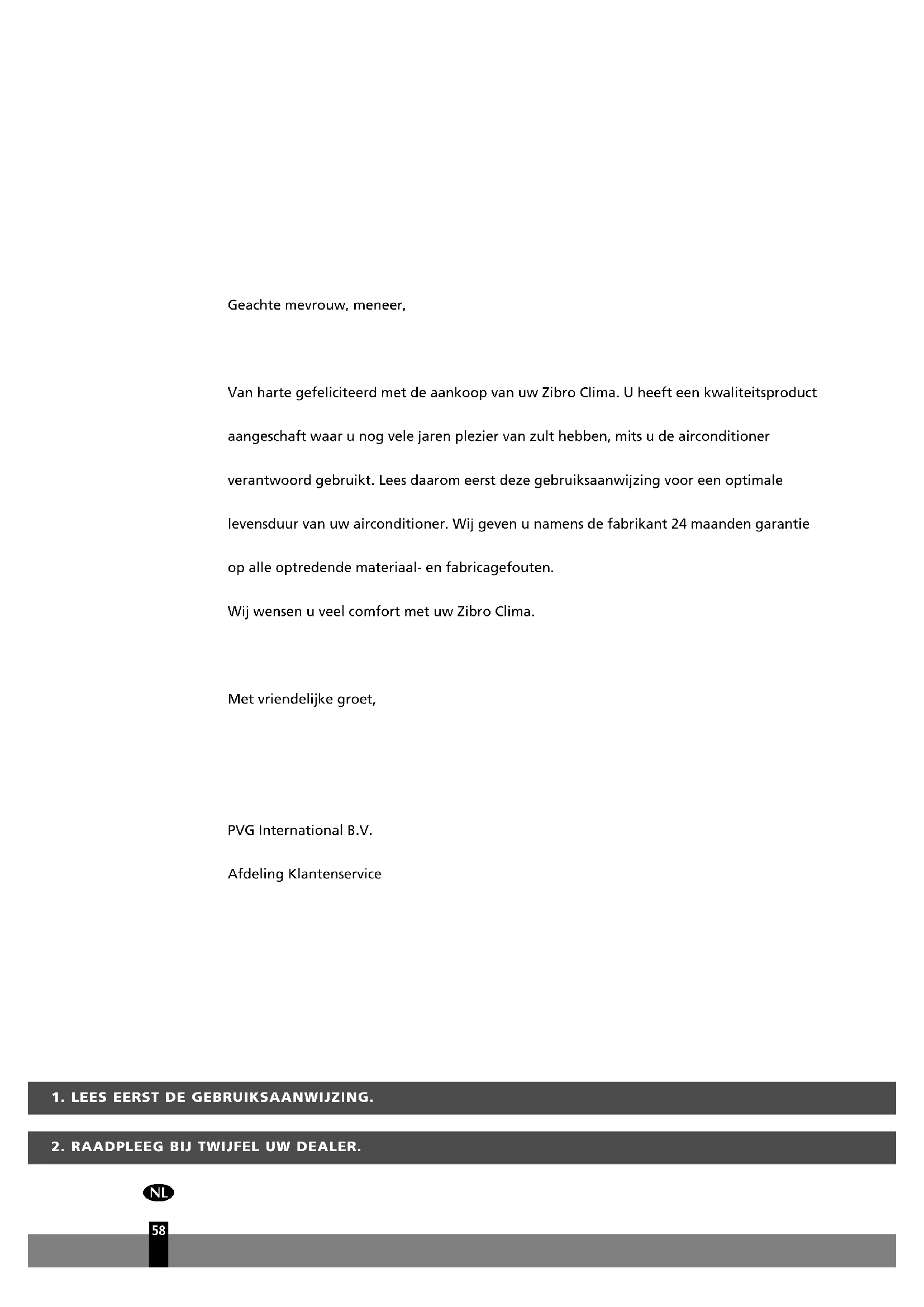

/min. 9.8 12.2Geachte mevrouw, meneer, Van harte gefeliciteerd met de aankoop van uw Zibro Clima. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner. Wij geven u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten. Wij wensen u veel comfort met uw Zibro Clima. Met vriendelijke groet, PVG International B.V. Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.

2. RAADPLEEG BIJ TWIJFEL UW DEALER.BELANGRIJKE

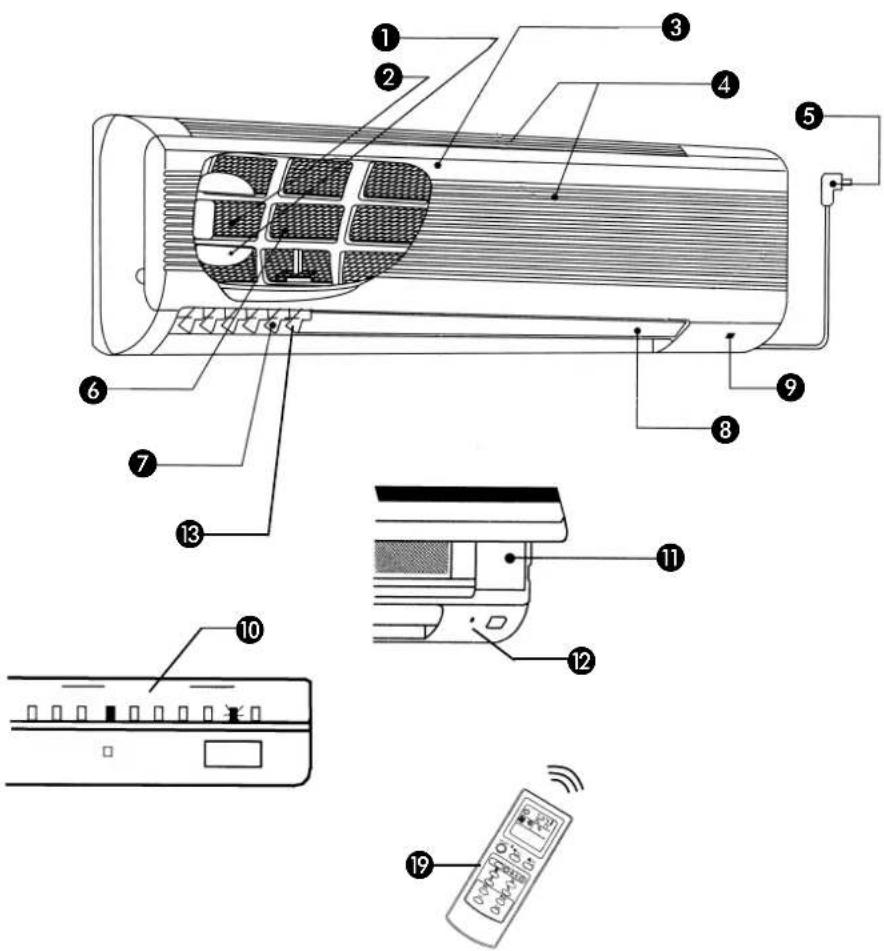

ONDERDELEN Deodoriserend filter (alleen bij TIN 539) Luchtzuiveringsfilter (alleen bij TIN 539) Frontpaneel Luchtinlaat Voeding netstekker Luchtfilter Verticale bladen Horizontaal blad Ontvangstgedeelte afstandsbediening Temperatuur indicatielampje (alleen bij TIN 539) Knop handmatige bediening (achter het frontpaneel) Controlelampje aan/uit Luchtuitlaat binnenunit Luchtinlaat buitenunit (achter- en zijkant) Leidingen/bekabeling Waterafvoerslang Luchtuitlaat buitenunit Waterafvoer Afstandsbediening

• De directe luchtstroom nooit op mensen, dieren of planten richten.

• Zorg ervoor dat de binnen- en buitenunit buiten het bereik van kinderen worden geïnstalleerd.

• Gebruik geen verlengsnoer en sluit niet meerdere apparaten aan op hetzelfde stopcontact.

• Verkeerde aansluiting, slechte isolatie, overbelasting, etc. kan brand of een elektrische schok veroorzaken.

• Wanneer u iets ongewoons opmerkt (vreemde geur, brandlucht, etc.) de airconditioner uitschakelen en de stekker uit het stopcontact halen of de stroom onderbreken.

• Wanneer de unit onder abnormale omstandigheden wordt gebruikt, kan dat problemen opleveren, brand veroorzaken, etc.

• Het elektriciteitsnoer niet beschadigen, niet met een schuurmiddel reinigen, niet verwarmen en geen zware voorwerpen erop plaatsen. Het snoer kan beschadigen en brand of een elektrische schok veroorzaken.

• Nooit de stekker aan het snoer uit het stopcontact te trekken. Indien het elektriciteitssnoer beschadigd is, mag alleen een erkend installateur dit vervangen.

• Als de airconditioner schoongemaakt moet worden, het apparaat uitschakelen en de stekker uit het stopcontact trekken. De ventilator draait namelijk op hoge toeren en kan lichamelijk letsel veroorzaken.

• Bedien de airconditioner nooit met natte handen. Dit kan een elektrische schok veroorzaken.

• Spuit geen insecticide of brandbare spray in de richting van het apparaat. Dit kan brand of schade veroorzaken.

• Bij onweersverwachting moet de stekker van te voren uit het stopcontact gehaald worden.

• De airconditioner niet langdurig gebruiken in een omgeving met een hoge vochtigheidsgraad of wanneer ramen en/of deuren geopend zijn. Bij gebruik in een ruimte met hoge vochtigheidsgraad kan bij langdurig gebruik (koelfunctie) het in de airconditioner gecondenseerde water op het meubilair terechtkomen en dit beschadigen.

• Ga niet op de units staan of zitten en plaats er geen voorwerpen op.

• De airconditioner moet altijd geaard aangesloten worden. Onjuiste aarding van het apparaat kan een elektrische schok veroorzaken. Afhankelijk van de plaats van installatie dient een aardlekschakelaar geïnstalleerd te worden. Overleg met uw dealer.

• De airconditioner nooit zonder luchtfilter gebruiken. LET OP!

- De airconditioner dient geïnstalleerd te worden volgens de ter plaatse geldende voorschriften. Expliciet voor Nederland geldt dat de installatie uitgevoerd dient te worden door een STEK-installateur. - U dient de veiligheidsinstructies en gebruiksvoorschriften zorgvuldig door te lezen, voordat u de airconditioner in gebruik neemt.

• Gebruik geen petroleum, benzine, schuurmiddel, reinigingsmiddel of heet water (30° of warmer) om de airconditioner te reinigen. Indien nodig, mogen de units gereinigd worden met een licht vochtige doek. Nooit veel water gebruiken!

• Als de airconditioner langdurig niet gebruikt wordt, de stekker uit het stopcontact halen.

• Als de stroomvoorziening onderbroken is geweest dient u 3 minuten te wachten voordat u de airconditioner weer met de AAN/UIT toets kunt aanzetten.

• Zorg voor een goede en volledige afvoer van het condenswater. B AFSTANDSBEDIENING

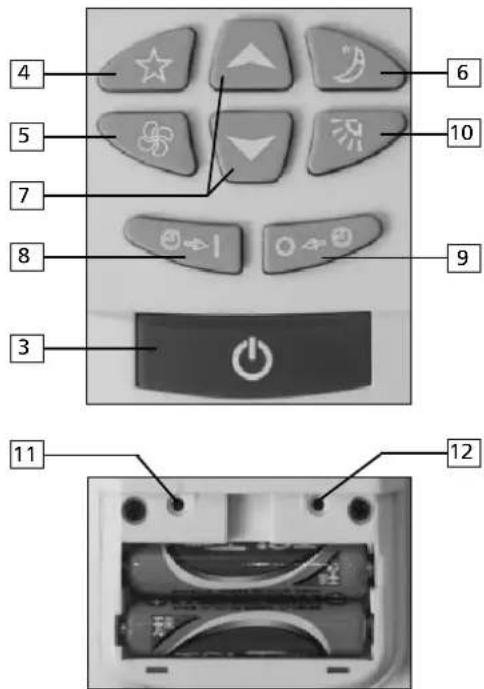

1. Zendersignaal gedeelte

4. Functiekeuze toets

5. Insteltoets ventilatorsnelheid

6. Insteltoets ‘SLAAP’ functie

7. Insteltoetsen tijd + temperatuur

- regelen horizontaal blad - instellen ‘SWING’ stand Achterzijde afstandsbediening

C HANDELINGEN VÓÓR INGEBRUIKNAME VAN DE AIRCONDITIONER BINNENUNIT Controleer of alle verpakkingsmaterialen verwijderd zijn. Steek de stekker in het stopcontact.

U dient de veligheidsinstructies en gebruiksvoorschriften zorgvuldig door te lezen, voordat u de airconditioner in gebruik neemt.

1 2AFSTANDSBEDIENINGVerwijder het afdekplaatje aan de achterzijde en plaats de batterijen. Let opde + en - polen.Druk de ‘CLOCK’ instelknop in.Stel de juiste uren in met de G en H toetsen.Druk de ‘CLOCK’ instelknop in.Stel de juiste minuten in met de G en H toetsen.Druk de ‘CLOCK’ instelknop nogmaals in en sluit het afdekplaatje.Het display toont nu de juiste tijd.

D BEDIENING AIRCONDITIONER

AUTOMATISCHE BEDIENINGSFUNCTIEDruk de AAN/UIT-toets in.Bij het starten zal de airconditioner eerst de kamertemperatuur meten en op basisdaarvan automatisch “KOELEN”, “ONTVOCHTIGEN” of “VERWARMEN” kiezen.Wanneer de airconditioner na uitschakeling binnen 2 uur opnieuw wordtingeschakeld, wordt automatisch de laatst gebruikte functie geselecteerd. Kamertemperatuur bij inschakeling Automatische functiekeuze ca. 25 °C of hoger KOELENca. 20 - 25 °C ONTVOCHTIGENca. 20 °C of lager VERWARMEN

- Wanneer u de afstandsbediening langere tijd niet gebruikt, haal dan de batterijen eruit en bewaar ze op een droge plaats.- De afstand voor het ontvangen van een signaal is ongeveer 6 meter. Eén of twee piepen zijn hoorbaar nadat de unit het signaal heeft ontvangen.- Voor een optimale werking het signaalverzendend gedeelte van de afstandsbediening richten op het signaalontvangend gedeelte van de unit.- Gebruik geen oplaadbare batterijen.- Onzorgvuldig gebruik en vocht kunnen de afstandsbediening beschadigen.

Indien u niet tevreden bent met de automatisch gekozen functie dient u over te gaan op de handmatige bedieningsfunctie met behulp van de afstandbediening. HANDMATIGE BEDIENINGSFUNCTIE Druk de AAN/UIT-toets in. Selecteer de gewenste functie door de functiekeuzetoets in te drukken. Bij iedere druk op de knop verandert de functiekeuze: AUTO > KOELEN > ONTVOCHTIGEN > VERWARMEN > VENTILEREN. Kies de ventilatorsnelheid (zie hoofdstuk F). Stel de luchtstroomrichting in (zie hoofdstuk F). Indien u de functie koelen of verwarmen gebruikt kunt u de gewenste temperatuur instellen (zie hoofdstuk E). Indien de afstandsbediening niet werkt, kan de airconditioner met de hand bediend worden. In dit geval kunt u kiezen tussen de functies koelen en verwarmen of de airconditioner uitschakelen. Bij elke druk op de knop ‘handmatige bediening’ wisselt de functie. TIPS!

- De koelfunctie werkt optimaal indien er zo weinig mogelijk zonlicht de te koelen ruimte binnenkomt. - Bescherm de buitenunit tegen direct zonlicht, dit bespaart energie. - Het wordt aanbevolen het verschil tussen buiten- en binnentemperatuur zo klein mogelijk te houden. Een temperatuurinstelling tussen 20° en 24° C is het meest geschikt. Zo wordt een behaaglijke temperatuur gecreëerd. - Bij een te hoge luchtvochtigheid voelt men zich niet prettig. Een relatieve luchtvochtigheid van circa 55% wordt als het meest comfortabel ervaren. Details: Koelen Verwarmen Ingestelde temperatuur 24 °C 24 °CVentilatorsnelheid middelmatig middelmatig

1E HET INSTELLEN VAN DE TEMPERATUUR (BIJ KOELEN OF VERWARMEN) Na het inschakelen van de airconditioner kunt u de temperatuur aanpassen. Temperatuur verlagen Druk de H toets in: 1 x indrukken verlaagt de ingestelde temperatuur met 1°C. Temperatuur verhogen Druk de G toets in: 1 x indrukken verhoogt de ingestelde temperatuur met 1°C. Weergave groen signaal op display binnenunit (geldt voor type TIN 539): - Dit toont de actuele en ingestelde temperatuur. - De aangegeven kamertemperatuur kan iets afwijken van de actuele kamertemperatuur. Als referentie gebruiken. Indicatiebereik kamertemperatuur 21 - 30° C. De in te stellen temperatuur varieert tussen 16 - 31° C. Kamertemperatuur binnen indicatiebereik: De ingestelde temperatuur (brandend lampje) en de kamertemperatuur (knipperend lampje) worden getoond. Kamertemperatuur of ingestelde temperatuur buiten indicatiebereik: - Indien de kamertemperatuur of ingestelde temperatuur 31°C of hoger is, verschijnt 30°C op het display. - Indien de kamertemperatuur of ingestelde temperatuur 21° C of lager is, verschijnt 21° C op het display. Kamertemperatuur en ingestelde temperatuur gelijk: - Het corresponderende lampje brandt. Opmerkingen bij het gebruik van de functie ‘VERWARMEN’

• De effectieve werking van de airconditioner is afhankelijk van de buitentemperatuur.

• Ontdooistand; Als de buitentemperatuur erg laag is schakelt de unit, indien nodig, automatisch in de ontdooistand voor 2 à 10 minuten. Gedurende deze tijd wordt de werking van de airconditioner onderbroken.

• Voorverwarmingsfunctie; Wanneer de timer ON staat meet de airconditioner 1 uur voor de ingestelde tijd de kamertemperatuur en schakelt de unit indien nodig voortijdig in. OPMERKINGEN!

- Bij de automatische bedieningsfunctie kan de temperatuur wel ingesteld worden (m.u.v. het ontvochtigen), maar wordt deze niet weergegeven in het display. - Indien de omgevingstemperatuur te hoog is, kan het voorkomen dat de ingestelde kamertemperatuur niet bereikt wordt.

Opmerkingen bij het gebruik van de functie ‘ONTVOCHTIGEN’

• Bij gebruik van deze functie kan de snelheid van de ventilator niet worden gewijzigd.

• In deze stand draaien de ventilatoren van de binnen- en buitenunit niet continu.

• Bij een kamertemperatuur van 13 °C of lager kan deze functie niet gebruikt worden.

F AANPASSEN VENTILATORSNELHEID EN RICHTING LUCHTSTROOM

De ventilatorsnelheid past zich automatisch aan de kamertemperatuur aan. Aanpassen ventilatorsnelheid U kunt de luchtstroom wijzigen door de toets ‘ventilatorsnelheid’ in te drukken; bij iedere druk op de toets verandert de snelheid, zie hierboven. Instellen richting luchtstroom

• De luchtstroom omhoog en omlaag uitsluitend met de afstandsbediening instellen.

• De luchtstroom naar links en rechts vóór inschakeling van het apparaat met de hand instellen. LET OP!

Met gebruik van de afstandsbediening wordt de verticale luchtstroomrichting automatisch aangepast aan de volgende functies: - KOELEN en ONTVOCHTIGEN, als de airconditioner 1 uur draait met de luchtstroom naar beneden gericht, wordt de luchtstroom automatisch op zo’n niveau ingesteld dat er geen condenswater kan druppelen. - Tijdens het verwarmen of ontdooien worden de horizontale bladen ingesteld op een naar boven gerichte luchtstroom om te voorkomen dat u last krijgt van koude lucht. - Om de gehele ruimte snel op de gewenste temperatuur te krijgen dient u de maximale ventilatorsnelheid te kiezen. Stand ventilator Sterkte luchtstroom LAAG Zachte luchtstroomMIDDEN Middelmatige luchtstroomHOOG Krachtige luchtstroom Kamertemperatuur Start werking unit < 0 °C 50 min. vóór ingestelde tijd0 - 5 °C 40 min. vóór ingestelde tijd5 - 10 °C 30 min. vóór ingestelde tijd> 10 °C 20 min. vóór ingestelde tijdG SWING-STAND Bij gebruik van de SWING-stand wordt de richting van het horizontaal blad continu gevarieerd. Hierdoor wordt de lucht gelijkmatig in de ruimte verspreid.

• Wanneer de ventilatorsnelheid op AUTO is ingesteld kan de luchtstroomrichting niet worden veranderd.

• Bij het wijzigen van een functie, wordt de SWING-stand automatisch uitgeschakeld.

• Als de Timer ingesteld is kan de SWING-stand niet gebruikt worden.

H HET BENUTTEN VAN DE TIMER-FUNCTIE

Met behulp van de Timer kunt u de airconditioner automatisch laten aan- en afslaan, op een vooraf ingestelde tijd. Om de Timer in te stellen moet de juiste tijd zijn ingesteld en moet de airconditioner ingeschakeld zijn. U gaat als volgt te werk: Controleer of de juiste tijd is ingesteld. Druk de toets ‘Timer AAN’ of ‘UIT’ in om de Timer-functie te selecteren. De ingestelde tijd wordt getoond. Stel de juiste tijd in met de G en H knoppen, op het display verschijnt symbool a of b. Na ca. 1 minuut verdwijnen deze symbolen en kan de tijd niet meer aangepast worden. Deze voorgeprogrammeerde in- en uitschakeling kan in combinatie gebruikt worden. De symbolen R en r geven de volgorde aan. Wanneer tijdens het instellen de stroomtoevoer wordt verbroken, dient de tijd opnieuw ingesteld te worden. Toets ‘Timer UIT’ De airconditioner slaat automatisch af op de ingestelde tijd. Toets ‘Timer AAN’ De airconditioner slaat automatisch aan op de ingestelde tijd.

I ONDERHOUD TIJDENS GEBRUIK

De airconditioner dient regelmatig schoongemaakt te worden. U gaat hierbij als volgt te werk: Schakel de airconditioner uit en trek de stekker uit het stopcontact. Reinig de binnenunit en de afstandsbediening met een zachte droge doek. Indien de unit erg vuil is kunt u een licht vochtige doek gebruiken. Reinig de luchtfilter regelmatig. Als de buitenunit op het dak geplaatst is, moet ook de directe omgeving van

de unit regelmatig schoongemaakt worden om te voorkomen dat vuil de warmtewisselaar blokkeert. Indien u de airconditioner langere tijd niet gebruikt: Laat de ventilator 3 à 4 uur draaien om de binnenkant van de airconditioner te laten drogen. Er wordt namelijk schimmel gevormd indien de airconditioner nog vochtig is en voor langere tijd uitgeschakeld wordt. Verwijder de batterijen uit de afstandsbediening. Trek de stekker uit het stopcontact. Reinig de luchtfilter en plaats deze terug. Indien u de airconditioner opnieuw in gebruik wilt nemen: Reinig de luchtfilter en plaats deze terug. Controleer of de luchtinlaat en -uitlaat van zowel de binnen- en buitenunit niet geblokkeerd zijn. Controleer of het onderstel van de buitenunit niet verroest of beschadigd is. Controleer of de waterafvoerleiding niet geblokkeerd is. Controleer of de buitenunit bedrijfsklaar is. Steek de stekker in het stopcontact. J HET SCHOONMAKEN EN VERVANGEN VAN DE FILTERS Reinigen luchtfilter Reinig de luchtfilter tenminste één keer in de twee weken. Open het frontpaneel en verwijder de luchtfilter (het frontpaneel niet helemaal in horizontale stand zetten, anders valt het naar beneden). Maak de filter schoon met een stofzuiger of met water. Hardnekkig vuil verwijderen met een neutraal, mild schoonmaakmiddel opgelost in handwarm water (max. 30°C). Spoel de filter goed na met schoon water zodat er geen zeepresten achterblijven. Droog de filter in de schaduw; niet aan direct zonlicht blootstellen of drogen bij open vuur. Plaats de filter terug en sluit het frontpaneel.

1Reinigen deodoriserende filter Reinig de deodoriserende filter tenminste één keer in de twee weken. Verwijder eerst de luchtfilter, daarna de deodoriserende filter. De deodoriserende filter bij de houder vastpakken, het filteroppervlak niet aanraken. Filter en houder ongeveer 15 minuten in handwarm water (max. 30°C) laten weken. Bij hardnekkig vuil een mild schoonmaakmiddel toevoegen. Spoel de filter goed na met schoon water zodat er geen zeepresten achterblijven. Nooit schuren of een bleekmiddel gebruiken. Droog de filter in de schaduw. Plaats de deodoriserende filter terug, daarna de luchtfilter. Vervangen deodoriserende filter De deodoriserende filter dient na circa 1 jaar vervangen te worden. Dit moet gebeuren indien de filter sterk verkleurd is en na reiniging niet meer in de oude staat herstelt. Vervangen luchtzuiveringsfilter De luchtzuiveringsfilter dient elke 4 maanden vervangen te worden. Dit moet gebeuren als de filter donker verkleurd is.

K STORINGEN, OORZAKEN EN OPLOSSINGEN

Als u een storing niet kunt oplossen met behulp van de onderstaande aanwijzingen, schakel dan de airconditioner uit en neemt contact op met uw dealer.

DE AIRCONDITIONER WERKT NIET

E De stekker zit niet goed in het stopcontact of de stroomvoorziening is onderbroken. Controleren. Indien de stroomvoorziening weer hersteld is, de airconditioner opnieuw aanzetten. E De Timer is ingesteld op een later tijdstip.

DE AIRCONDITIONER KOELT OF VERWARMT ONVOLDOENDE

E De temperatuur is niet goed ingesteld. Controleren: Koelen: de ingestelde temperatuur moet lager zijn dan de kamer- temperatuur. Verwarmen: de ingestelde temperatuur moet hoger zijn dan de kamer- temperatuur. E Het luchtfilter is vuil. Controleren. E De in- en/of uitlaat van de buitenunit zijn geblokkeerd. Controleren. E De omgevingsfactoren belemmeren een goede werking van de airconditioner (bijv. deur open, veel personen in de ruimte). Controleren.

E De batterijen zitten niet goed in de houder. Controleren (let op de + en – polen). E De batterijen zijn niet meer krachtig genoeg. Vervangen.

L ALVORENS EEN VAKMAN TE RAADPLEGEN

De volgende situaties duiden niet op een defect:

• De airconditioner herstart niet direct. Ter bescherming van de compressor kan de airconditioner na uitschakeling pas na ongeveer 3 minuten opnieuw worden opgestart.

• Trage luchtstroom tijdens de verwarmingsfunctie. De airconditioner heeft voorbereidingstijd nodig om warme lucht uit te blazen.

• De verwarmingsfunctie werkt niet gedurende 2 tot 10 minuten terwijl het controlelampje brandt. De ontdooifunctie treedt in werking; er is sprake van een lage buitentemperatuur of hoge vochtigheidsgraad waardoor zich ijs vormt op de buitenunit.

• De binnenunit maakt een krakend geluid. Dit geluid wordt veroorzaakt door krimping of uitzetting van de binnenunit als gevolg van temperatuurwisseling.

• De ventilator stopt tijdens het ontvochtigen. Condens op de warmtewisselaar verdampt opnieuw waardoor de relatieve vochtigheidsgraad kan stijgen. Om dit te voorkomen stopt de ventilator van de binnenunit als de kamertemperatuur voldoende gedaald is.

• Geluid van stromend water. Dit geluid wordt veroorzaakt door het koudemiddel dat in de leidingen stroomt.

• De richting van de luchtstroom verandert. Tijdens het koelen/ontvochtigen past de airconditioner na 1 uur automatisch de luchtstroomrichting aan om te voorkomen dat condens naar beneden druppelt. Tijdens het verwarmen zal de positie van het horizontale blad automatisch in horizontale stand gezet worden indien de temperatuur van de uitgaande lucht te laag is of de ontdooifunctie in werking is getreden.

• De binnenunit maakt een ratelend geluid. Dit geluid wordt veroorzaakt door het starten van de ventilator of compressor.

• De buitenunit lekt water. Dit wordt veroorzaakt door condens op de leidingen en warmtewisselaar van de buitenunit.

• Het signaal van de afstandsbediening wordt niet ontvangen. Het signaal wordt belemmerd door straling van zonlicht of fel licht op het ontvangstgedeelte van de binnenunit.

• IJsvorming op de verticale bladen. Indien de airconditioner langdurig in een omgeving met hoge relatieve luchtvochtigheid wordt gebruikt kan er condens op de verticale bladen neerslaan, dat zich omzet in ijs.M DE GARANTIEVOORWAARDEN U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

• Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.

• Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.

• De garantie geldt niet wanneer veranderingen zijn aangebracht, niet originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.

• Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.

• De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.

• De garantie geldt niet bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing of door verwaarlozing.

• De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan, komen altijd voor rekening van de koper. Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, kunt u de airconditioner ter reparatie aanbieden bij uw dealer.
