BEDIENUNGSANLEITUNG TIG327W ZIBRO

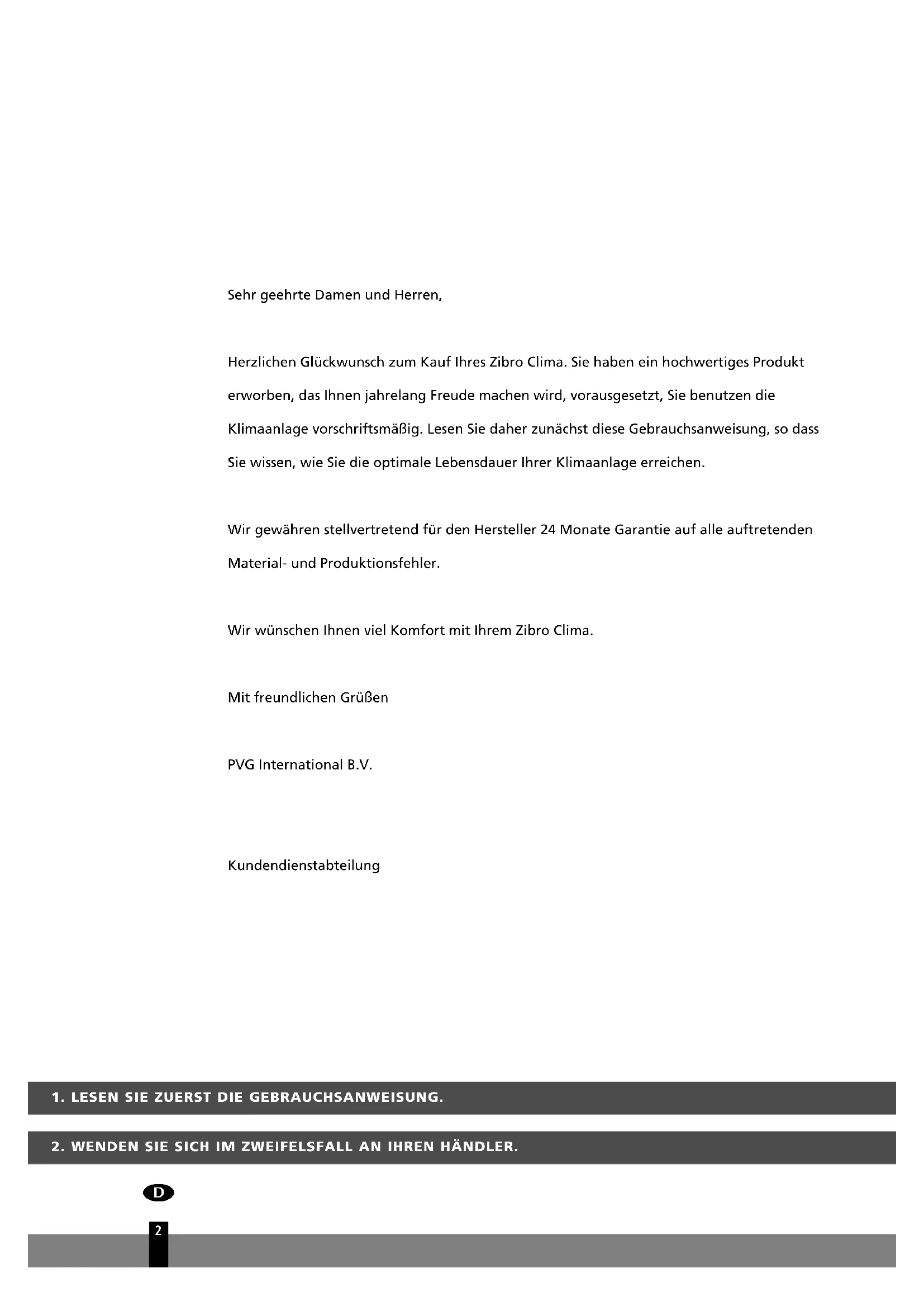

Sehr geehrte Damen und Herren,

Herzlichen Glückwunsch zum Kauf Ihres Zibro Clima. Sie haben ein hochwertiges Produkt erworben, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen die Klimaanlage vorschriftsmäßig. Lesen Sie daher zunächst diese Gebrauchsanweisung, so dass Sie wissen, wie Sie die optimale Lebensdauer Ihrer Klimaanlage erreichen.

Wir gewähren stellvertretend für den Hersteller 24 Monate Garantie auf alle auftretenden Material- und Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit Ihrem Zibro Clima.

Mit freundlichen Grüßen

PVG International B.V.

Kundendienstabteilung

1. LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2. WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.

D

2

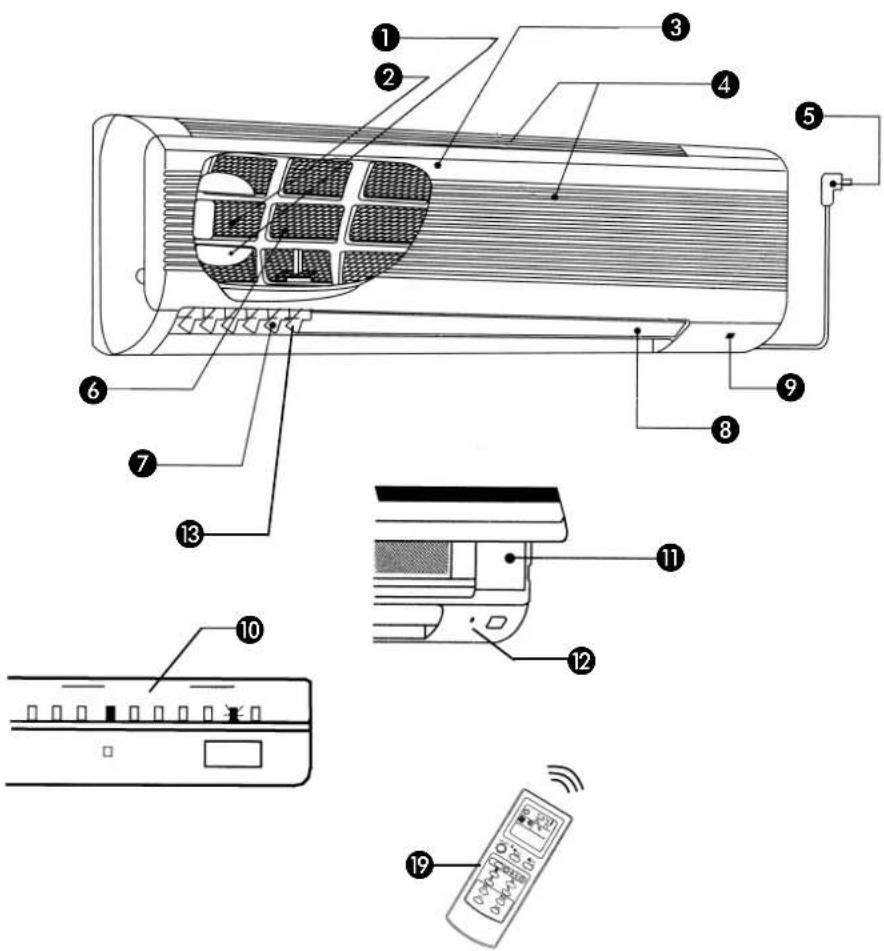

INNENGERÄT

① Deodorisierender Filter (gilt für TIN 539)
② Luftsäuberungsfilter (gilt für TIN 539)
③ Vordere Verkleidung
4 Lufteinlass
⑤ Speisung des Netzsteckers
6 Luftfilter
⑦ Senkrechte Flügel
⑧ Waagerechter Flügel
⑨ Empfängerteil der Fernbedienung
10 Temperaturanzeige-lampe (gilt für TIN 539)
⑪ Knopf für Handbetrieb (hinter der vorderen Verkleidung)
⑫ Kontrollleuchte ein/aus
13 Luftauslass Innengerät
14 Lufteinlass (Rückseite und Seite)
15 Leitungen / Kabel
16 Wasserablassschlauch
17 Luftauslass Außengerät
18 Wasserablass
19 Fernbedienung

D

A SICHERHEITSANWEISUNGEN

WARNUNG

• Das Klimagerät soll installiert werden nach Maßgabe der vor Ort geltenden Vorschriften.

• Lesen Sie sich vor der Inbetriebnahme der Klimaanlage die Sicherheitsanweisungen und die Gebrauchsanweisung gründlich durch.

• Sorgen Sie dafür, dass die Luftströmung niemals direkt auf Menschen, Tiere oder Pflanzen gerichtet ist.

• Sorgen Sie dafür, dass das Innen- und Außengerät außerhalb der Reichweite von Kindern angebracht wird.
• Benutzen Sie keine Verlängerungsschnur und schließen Sie nicht mehrere Geräte an dieselbe Steckdose an.
• Ein verkehrter Anschluss, schlechte Isolierung, Überlastung usw. können die Ursache von Brand oder einem elektrischen Schlag sein.
• Wenn Sie etwas Ungewöhnliches bemerken (ungewöhnlichen Geruch, Brandgeruch usw.) müssen Sie die Klimaanlage ausschalten und den Stecker aus der Steckdose ziehen oder den Strom trennen.
  • Die Benutzung des Geräts unter abnorme Bedingungen kann zu Problemen führen, Brand verursachen usw.
• Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Reinigen Sie es nicht mit einem Scheuermittel, lassen Sie es nicht heiß werden und stellen Sie keine schweren Gegenstände auf dem Kabel ab. Das Kabel könnte beschädigt werden, wodurch Brand entstehen oder jemand einen elektrischen Schlag bekommen könnte.
• Ziehen Sie grundsätzlich niemals den Stecker an der Schnur aus der Steckdose. Ein beschädigtes Netzkabel darf nur von einem zugelassenen Installateur ausgewechselt werden.
• Sprühen Sie kein Insektenvertilgungsmittel oder ein anderes brennbares Spray in Richtung auf das Gerät. Hierdurch könnte es zu Brand oder einer Beschädigung kommen.
• Wenn Unwetter zu erwarten ist, müssen Sie den Stecker vorher aus der Steckdose ziehen.
• Benutzen Sie die Klimaanlage nicht längere Zeit in einer Umgebung mit hoher Luftfeuchtigkeit oder bei geöffneten Fenstern oder Türen. Bei längerer Benutzung der Klimaanlage in einem Raum mit hoher Luftfeuchtigkeit (Kühlfunktion) kann das Kondenswasser aus der Klimaanlage sich auf den Möbeln absetzen und diese beschädigen.
• Es ist nicht zulässig, sich auf das Gerät zu stellen oder zu setzen oder Gegenstände darauf zu stellen.
• Die Klimaanlage ist grundsätzlich über einen Anschluss mit Schutzkontakt anzuschließen. Durch falsche Erdung des Geräts könnten Sie einen elektrischen Schlag bekommen. Je nachdem, wo das Gerät aufgestellt wird, ist eventuell ein Erdschlussschalter zu installieren. Ziehen Sie diesbezüglich Ihren Händler zu Rate.
• Benutzen Sie die Klimaanlage niemals ohne Luftfilter.

1 52

- Wenn die Klimaanlage gereinigt werden muss, müssen Sie das Gerät zuvor ausschalten und den Stecker aus der Steckdose ziehen, denn da das Gebläse auf hohen Touren läuft, könnte es anderenfalls zu Verletzungen kommen.

- Bedienen Sie die Klimaanlage niemals mit nassen Händen. Hierdurch könnten Sie einen elektrischen Schlag bekommen.

- Verwenden Sie zum Reinigen der Klimaanlage weder Petroleum, noch Benzin, ein Scheuermittel, Reinigungsmittel oder heißes Wasser (30 °C oder wärmer). Erforderlichenfalls können die Geräte mit einem leicht feuchten Lappen gereinigt werden. Verwenden Sie niemals zu viel Wasser!

- Wenn die Klimaanlage längere Zeit nicht benutzt wird, müssen Sie den Stecker aus der Steckdose ziehen.

- Wenn die Stromzufuhr unterbrochen war, müssen Sie die Klimaanlage nach 3 Minuten wieder über die EIN/AUS-Taste einschalten.

- Achten Sie darauf, dass das Kondenswasser richtig und vollständig abgeführt wird.

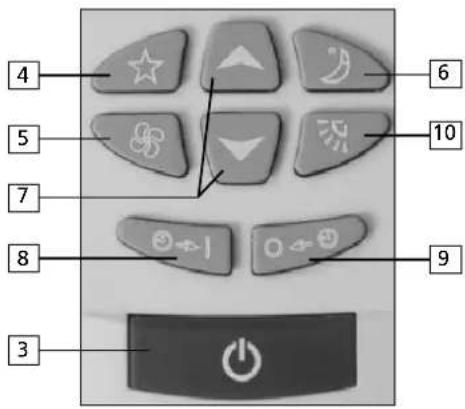

B FERNBEDIENUNG

1. Sendersignalteil

2. Informationsdisplay

3. EIN/AUS-Taste

4. Funktionswahltaste

5. Einstelltaste Gebläsegeschwindigkeit

6. Einstelltaste „Schlaf“-Funktion

7. Einstelltasten Zeit und Temperatur

8. Taste Zeitgeber EIN

9. Taste Zeitgeber AUS

10. Taste zum

- Regeln des waagerechten Flügels

- Einstellen der „SWING“-Stellung

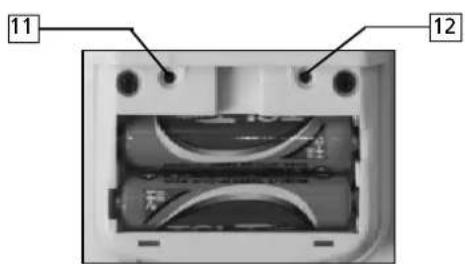

Rückseite der Fernbedienung

1. Uhreinstellknopf „CLOCK“

2. Rückstellknopf „RESET“

4 5 7 8 3 6 10 9

11 12

C HANDLUNGEN VOR DER INBETRIEBNAHME DER KLIMAANLAGE

WARNUNG

Lesen Sie sich vor der Inbetriebnahme der Klimaanlage die Sicherheitsanweisungen und die Gebrauchsanweisung gründlich durch.

INNENGERÄT

1 Kontrollieren Sie, ob alles Verpackungsmaterial entfernt wurde.

2 Stecken Sie den Stecker in die Steckdose.

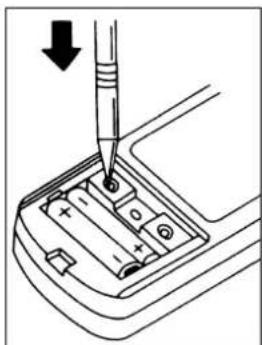

1 Entfernen Sie die Abdeckung an der Rückseite und legen Sie die Batterien ein. Achten Sie auf den Plus- und Minuspol.
2 Drücken Sie auf den Uhreinstellknopf „CLOCK“.
3 Stellen Sie die Stunden ein; verwenden Sie hierzu die Tasten ▲ und ▼.
4 Drücken Sie auf den Uhreinstellknopf „CLOCK“.
5 Stellen Sie die Minuten ein; verwenden Sie hierzu die Tasten ▲ und ▼.
6 Drücken Sie erneut auf den Uhreinstellknopf „CLOCK“ und schließen Sie die Abdeckung.
7 Die Display zeigt jetzt die richtige Zeit an.

HINWEISE

• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, müssen Sie die Batterien herausnehmen und trocken aufbewahren.
• Damit das Gerät das Signal der Fernbedienung empfangen kann, darf die Fernbedienung nicht weiter als etwa 6 Meter entfernt sein. Wenn das Gerät das Signal empfangen hat, sind ein oder zwei hohe Töne zu hören.
• Richten Sie den Signalsendeteil der Fernbedienung auf den Signalempfangsteil des Geräts, damit die Signalübertragung optimal ist.
• Benutzen Sie keine aufladbaren Batterien.
• Die Fernbedienung kann durch unsorgfältige Benutzung oder Feuchtigkeit beschädigt werden.

D FUNKTION DER KLIMAANLAGE

AUTOMATIKBETRIEB

1 Drücken Sie auf die EIN/AUS-Taste.

Beim Starten misst die Klimaanlage zunächst die Raumtemperatur und schaltet anhand dessen automatisch auf „KÜHLEN“, „ENTFEUCHTEN“ oder „HEIZEN“.

Raumtemperatur beim Einschalten Automatische Funktionswahl
ca. 25 °C oder höher KÜHLEN
ca. 20 - 25 °C ENTFEUCHTEN
ca. 20 °C oder niedriger HEIZEN

Wenn die Klimaanlage nach dem Ausschalten innerhalb von 2 Stunden wieder eingeschaltet wird, wird automatisch die zuletzt benutzte Funktion gewählt.

Wenn Ihnen die automatisch gewählte Funktion nicht gefällt, müssen Sie mit der Fernbedienung auf Handbetrieb umschalten.

HANDBETRIEB

1 Drücken Sie auf die EIN/AUS-Taste.
2 Wählen Sie die gewünschten Funktion, indem Sie die Funktionswahltaste drücken. Bei jedem Druck auf die Taste ändert sich die Funktionswahl. AUTO > KÜHLEN > ENTFEUCHTEN > HEIZEN > LÜFTEN.
3 Wählen Sie die Gebläsegeschwindigkeit (siehe Kapitel F).
4 Stellen Sie die Luftströmungsrichtung ein (siehe Kapitel F).
5 Bei der Funktion Kühlen oder Heizen können Sie die gewünschte Temperatur einstellen (siehe Kapitel E).

Wenn die Fernbedienung nicht funktioniert, können Sie die Klimaanlage von Hand bedienen. In dem Fall können Sie zwischen den Funktionen Kühlen und Heizen wählen oder die Klimaanlage ausschalten. Bei jedem Druck auf den Knopf für Handbetrieb ändert sich die Funktion.

Einzelheiten: Kühlen Heizen

eingestellte Temperatur 24 °C 24 °C

Gebläsegeschwindigkeit mittel mittel

TIPPS FÜR OPTIMALEN BETRIEB

• Damit die Kühlfunktion optimal funktioniert, sollte möglichst wenig Sonnenlicht in den zu kühlenden Raum eindringen.
• Schützen Sie das Außengerät gegen direkte Sonneneinstrahlung; dadurch sparen Sie Energie.
• Die Temperaturunterschiede zwischen Außen- und Innentemperatur sollten möglichst gering sein. Am besten wählen Sie eine Temperatureinstellung zwischen 20 °C und 24 °C. Dann erhalten Sie eine behagliche Temperatur.
• Eine zu hohe Luftfeuchtigkeit wird nicht als besonders angenehm empfunden. Am wohlsten fühlt man sich bei einer relativen Luftfeuchtigkeit von etwa 55 %.

E EINSTELLEN DER TEMPERATUR (BEIM KÜHLEN ODER HEIZEN)

Nach dem Einschalten der Klimaanlage können Sie die Temperatur ändern.

Senken der Temperatur

1 Drücken Sie auf die Taste ▼: 1 x Drücken senkt die eingestellte Temperatur um 1 °C.

Erhöhen der Temperatur

2 Drücken Sie auf die Taste ▲: 1 x Drücken erhöht die eingestellte Temperatur um 1 °C.

HINWEISE

• Bei Automatikbetrieb kann die Temperatur zwar eingestellt werden (allerdings nicht während des Entfeuchtens), sie wird jedoch nicht im Display angezeigt.
• Wenn die Umgebungstemperatur zu hoch ist, kann es sein, dass die eingestellte Raumtemperatur nicht erreicht wird.

Anzeige auf dem Display des Innengeräts (gilt für Typ TIN 539)

Grünes Signal:

• Zeigt die aktuelle und die eingestellte Temperatur an.
• Die angegebene Raumtemperatur kann geringfügig von der aktuellen Raumtemperatur abweichen. Als Vergleichswert verwenden.

Anzeigebereich der Raumtemperatur 21 - 30 °C. Die einzustellende Temperatur schwankt zwischen 16 und 31 °C.

Raumtemperatur innerhalb des Anzeigebereichs:

Angezeigt werden die eingestellte Temperatur (brennende Leuchte) und die Raumtemperatur (blinkende Leuchte).

Raumtemperatur oder eingestellte Temperatur außerhalb des Anzeigebereichs:

• Wenn die Raumtemperatur oder die eingestellte Temperatur 31 °C oder höher ist, erscheint 30 °C auf dem Display.
• Wenn die Raumtemperatur oder die eingestellte Temperatur 21 °C oder niedriger ist, erscheint 21 °C auf dem Display.

Raumtemperatur oder eingestellte Temperatur sind gleich:

- Die entsprechende Leuchte brennt.

Hinweise zur Verwendung der Funktion „HEIZEN“

• Die effektive Funktion der Klimaanlage hängt von der Außentemperatur ab.
- Entfrostungsstellung; Wenn die Außentemperatur sehr niedrig ist, schaltet sich das Gerät erforderlichenfalls automatisch 2 bis 10 Minuten lang auf die Entfrostungsstellung. Während dieser Zeit wird die Funktion der Klimaanlage unterbrochen.

- Vorheizfunktion; Wenn der Zeitgeber eingeschaltet ist, misst die Klimaanlage 1 Stunde vor der eingestellten Zeit die Raumtemperatur und schaltet das Gerät erforderlichenfalls früher ein.

Raumtemperatur Einschalten des Geräts

< 0 °C 50 Min. vor der eingestellten Zeit

0 – 5 °C 40 Min. vor der eingestellten Zeit

5 – 10 °C 30 Min. vor der eingestellten Zeit

> 10 °C 20 Min. vor der eingestellten Zeit

Hinweise zur Verwendung der Funktion „ENTFEUCHTEN“

• Bei der Verwendung dieser Funktion kann die Geschwindigkeit des Gebläses nicht geändert werden.
• In dieser Stellung laufen die Gebläse des Innen- und des Außengeräts nicht ununterbrochen.
• Bei einer Raumtemperatur von 13 °C oder niedriger kann diese Funktion nicht benutzt werden.

FÄNDERN DER GEBLÄSEGESCHWINDIGKEIT UND DER RICHTUNG DER LUFTSTRÖMUNG

Ändern der Gebläsegeschwindigkeit

Die Gebläsegeschwindigkeit passt sich automatisch der Raumtemperatur an.

Gebläsestellung Luftströmung

NIEDRIG schwache Luftströmung

MITTEL mittlere Luftströmung

HOCH starke Luftströmung

Sie können die Luftströmung ändern, indem Sie auf die Taste GEBLÄSEGESCHWINDIGKEIT drücken; bei jedem Druck auf die Taste ändert sich die Geschwindigkeit, siehe oben.

Einstellen der Richtung der Luftströmung

• Einstellen der Luftströmung nach oben und unten ausschließlich über die Fernbedienung.
• Einstellen der Luftströmung nach links und rechts muss vor dem Einschalten des Geräts von Hand erfolgen.

ACHTUNG

Bei Benutzung der Fernbedienung wird die senkrechte Luftströmungsrichtung automatisch entsprechend den folgenden Funktionen angepasst:

- KÜHLEN und ENTFEUCHTEN, wenn die Klimaanlage 1 Stunde lang mit nach unten gerichteter Luftströmung läuft, wird die Stärke der Luftströmung automatisch so gewählt, dass kein Kondenswasser heruntertrupfen kann.

- Während des Heizens oder Entfrostens werden die waagerechten Flügel auf eine nach oben gerichtete Luftströmung eingestellt, damit Sie keine Probleme durch kalte Luft bekommen.

- Wenn Sie den gesamten Raum schnell auf die gewünschte Temperatur bekommen möchten, müssen Sie die Höchstgeschwindigkeit des Gebläses einstellen.

G SWING-STELLUNG

Wenn die SWING-Stellung eingeschaltet ist, ändert sich die Richtung des waagerechten Flügels ständig. Dadurch verteilt sich die Luft gleichmäßig im Raum.

- Wenn die Gebläsegeschwindigkeit auf AUTO steht, lässt sich die Luftströmungsrichtung nicht ändern.

- Sobald eine Funktion geändert wird, wird die SWING-Stellung automatisch ausgeschaltet.

- Wenn der Zeitgeber eingestellt ist, kann die SWING-Stellung nicht benutzt werden.

H DIE ZEITGEBER-FUNKTION

Mit dem Zeitgeber können Sie dafür sorgen, dass sich die Klimaanlage zu einem vorher eingestellten Zeitpunkt automatisch ein- oder ausschaltet. Wenn Sie den Zeitgeber einstellen wollen, achten Sie darauf, dass die richtige Zeit eingestellt und die Klimaanlage eingeschaltet ist. Gehen Sie folgendermaßen vor:

1 Überprüfen Sie, ob die richtige Zeit eingestellt ist.
2 Drücken Sie auf die Taste Zeitgeber Ein/Aus, um die Zeitgeberfunktion einzuschalten. Jetzt wird die eingestellte Zeit angezeigt.
3 Stellen Sie die richtige Zeit ein; verwenden Sie hierzu die Tasten ▲ und ▼. Auf dem Display erscheint Symbol a oder b. Nach etwa 1 Minute erlöschen diese Symbole wieder und die Zeit kann nicht mehr geändert werden.

Dieses vorprogrammierte Ein- und Ausschalten können Sie auch kombinieren; die Symbole → und ← geben die Reihenfolge an.

Wenn während des Einstellens die Stromzufuhr unterbrochen wird, müssen Sie die Zeit erneut einstellen.

Taste Zeitgeber AUS

Die Klimaanlage schaltet sich zur eingestellten Zeit automatisch aus.

Die Klimaanlage schaltet sich zur eingestellten Zeit automatisch ein.

I WARTUNG WÄHREND DES BETRIEBS

Die Klimaanlage muss regelmäßig gereinigt werden. Gehen Sie dazu folgendermaßen vor.

1 Schalten Sie die Klimaanlage aus und ziehen Sie den Stecker aus der Steckdose.
2 Reinigen Sie das Innengerät und die Fernbedienung mit einem trockenen weichen Lappen. Wenn das Gerät stark verschmutzt ist, können Sie einen leicht feuchten Lappen benutzen.
3 Reinigen Sie den Luftfilter regelmäßig.
4 Wenn sich das Außengerät auf dem Dach befindet, muss auch die unmittelbare Umgebung des Geräts regelmäßig gereinigt werden, damit kein Schmutz in den Wärmeaustauscher eindringt und er dadurch blockiert.

Wenn Sie die Klimaanlage längere Zeit nicht benutzen:

1 Lassen Sie das Gebläse 3 bis 4 Stunden laufen, um das Innere der Klimaanlage zu trocknen. Wenn die Klimaanlage nämlich in feuchtem Zustand längere Zeit ausgeschaltet bleibt, kann sich Schimmel bilden.
2 Nehmen Sie die Batterien aus der Fernbedienung.
3 Ziehen Sie den Stecker aus der Steckdose.
4 Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

Wenn Sie die Klimaanlage wieder in Betrieb nehmen möchten:

1 Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.
2 Prüfen Sie den Luftein- und –auslass von Innen- und Außengerät: sie dürfen nicht verstopft sein.
3 Prüfen Sie das Untergestell des Außengeräts: es darf weder Rost aufweisen noch beschädigt sein.
4 Prüfen Sie die Wasserabfuhrleitung: sie darf nicht verstopft sein.
5 Überprüfen Sie, ob das Außengerät betriebsbereit ist.
6 Stecken Sie den Stecker in die Steckdose.

J REINIGEN UND AUSWECHSELN DER FILTER

Luftfilter reinigen

Reinigen Sie den Luftfilter mindestens alle vierzehn Tage.

1 Öffnen Sie die vordere Verkleidung und entfernen Sie den Luftfilter (stellen Sie die vordere Verkleidung nicht ganz waagerecht, sonst fällt sie herunter).
2 Reinigen Sie den Filter mit einem Staubsauger oder mit Wasser. Hartnäckigen Schmutz entfernen Sie mit einem neutralen, milden Reinigungsmittel, das Sie in handwarmem Wasser (max. 30 °C) gelöst haben. Spülen Sie den Filter mit sauberem Wasser nach, so dass keine Seifenreste zurückbleiben.
3 Trocknen Sie den Filter im Schatten, setzen Sie ihn nicht der direkten Sonneneinstrahlung aus und trocknen Sie ihn auch nicht an einem offenen Feuer.
4 Setzen Sie den Filter wieder ein und schließen Sie die vordere Verkleidung.

Reinigen des deodorisierenden Filters

Reinigen Sie den deodorisierenden Filter mindestens alle vierzehn Tage.

1 Entfernen Sie zunächst den Luftfilter und dann den deodorisierenden Filter. Fassen Sie den deodorisierenden Filter am Halter an und achten Sie darauf, dass Sie die Filteroberfläche nicht berühren.
2 Weichen Sie Filter und Halter etwa 15 Minuten lang in handwarmem Wasser (max. 30 °C) ein. Geben Sie bei hartnäckigem Schmutz ein mildes Reinigungsmittel hinzu. Spülen Sie den Filter mit sauberem Wasser nach, so dass keine Seifenreste zurückbleiben. Scheuern Sie ihn niemals und benutzen Sie kein Bleichmittel.
3 Trocknen Sie den Filter im Schatten.
4 Setzen Sie zunächst den deodorisierenden Filter wieder ein und dann den Luftfilter.

Auswechseln des deodorisierenden Filters

Der deodorisierende Filter muss nach etwa 1 Jahr ausgewechselt werden. Sie erkennen den richtigen Zeitpunkt daran, dass der Filter stark verschmutzt ist und sich auch nach der Reinigung nicht mehr in den ursprünglichen Zustand zurückversetzen lässt.

Auswechseln des Luftsäuberungsfilters

Der Luftsäuberungsfilter muss alle 4 Monate ausgewechselt werden. Dass das Auswechseln erforderlich ist, erkennen Sie an der dunklen Verfärbung des Filters.

K STÖRUNGEN, URSACHEN UND ABHILFEN

Wenn sich eine Störung mit den unten stehenden Anweisungen nicht beheben lässt, müssen Sie die Klimaanlage ausschalten und Ihren Händler zu Rate ziehen.

DIE KLIMAANLAGE FUNKTIONIERT NICHT

▶ Der Stecker steckt nicht richtig in der Steckdose oder die Stromzufuhr wurde unterbrochen. Kontrollieren.
Wenn die Stromversorgung wieder in Ordnung ist, müssen Sie die Klimaanlage wieder einschalten.
▶ Der Zeitgeber ist auf einen späteren Zeitpunkt eingestellt.

DIE KLIMAANLAGE KÜHLT ODER HEIZT NICHT AUSREICHEND

▶ Die Temperatur ist nicht richtig eingestellt. Kontrollieren:
Kühlen: die eingestellte Temperatur muss niedriger sein als die Raumtemperatur.
Heizen: die eingestellte Temperatur muss höher sein als die Raumtemperatur.

▶ Der Luftfilter ist verschmutzt. Kontrollieren.

Der Ein- oder Auslass des Außengeräts ist verstopft. Kontrollieren.

▶ Umgebungsfaktoren verhindern die einwandfreie Funktion der Klimaanlage (z.B. Tür geöffnet, viele Personen im Raum). Kontrollieren.

DIE FERNBEDIENUNG FUNKTIONIERT NICHT

Die Batterien sind nicht richtig eingelegt. Kontrollieren (achten Sie auf den Plus- und Minuspol).
▶ Die Batterien sind zu schwach. Auswechseln.

L BEVOR SIE EINEN FACHMANN ZU RATE ZIEHEN

Folgende Situationen sind keine Anzeichen für einen Defekt:

• Die Klimaanlage schaltet nicht sofort wieder ein.
Zum Schutz des Kompressors kann die Klimaanlage nach dem Ausschalten erst nach etwa 3 Minuten wieder eingeschaltet werden.

- Langsame Luftströmung beim Heizen.

Die Klimaanlage braucht eine gewisse Vorbereitungszeit zum Ausblasen der warmen Luft.

- Die Heizfunktion funktioniert 2 bis 10 Minuten lang nicht, die Kontrollleuchte brennt jedoch.

Das Entfrostungssystem wird aktiviert, denn die Außentemperatur ist niedrig oder der Luftfeuchtigkeitsgrad ist hoch, so dass sich Eis am Außengerät bildet.

- Das Innengerät macht ein knackendes Geräusch.

Durch Temperaturschwankungen bedingtes Zusammenziehen oder Ausdehnen des Innengeräts verursacht dieses Geräusch.

- Das Gebläse stoppt während des Entfeuchtens.

Kondenswasser auf dem Wärmeaustauscher verdampft erneut, so dass möglicherweise die relative Feuchtigkeit steigt. Damit dies nicht passiert, stoppt das Gebläse des Innengeräts, wenn die Raumtemperatur weit genug gesunken ist.

• Geräusch fließenden Wassers.
Dieses Geräusch wird durch das Kühlmittel verursacht, dass durch die Leitungen fließt.
• Die Richtung der Luftströmung ändert sich.
Während des Kühlens/Entfeuchtens passt die Klimaanlage nach 1 Stunde automatisch die Luftströmungsrichtung an, damit kein Kondenswasser herabtropft.
Während des Heizens wird der waagerechte Flügel automatisch waagerecht gestellt, wenn die Temperatur der Ausblasluft zu niedrig ist oder das Entfrostungssystem aktiviert wurde.
- Das Innengerät macht ein knarrendes Geräusch.
Dieses Geräusch wird durch das Anlaufen des Gebläses oder Kompressors verursacht.
• Aus dem Außengerät leckt Wasser.
Dies wird durch Kondenswasser an den Leitungen und am Wärmeaustauscher des Außengeräts verursacht.
- Das Signal der Fernbedienung wird nicht empfangen.
Das Signal wird durch Sonnenstrahlen oder durch helles Licht auf dem Empfangsteil des Innengeräts beeinträchtigt.
- Eisbildung an den senkrechten Flügeln.
Wenn die Klimaanlage längere Zeit in einer Umgebung mit hoher Luftfeuchtigkeit benutzt wird, kann sich Kondenswasser an den senkrechten Flügeln absetzen, das dann zu Eis wird.

M GARANTIEBEDINGUNGEN

Sie erhalten 24 Monate ab dem Kaufdatum Garantie auf die Klimaanlage. Innerhalb dieses Zeitraums werden alle Material- und Herstellungsfehler kostenlos behoben. Dabei gelten folgende Bedingungen:

• Alle weiteren Ansprüche auf Schadenersatz, einschließlich Folgeschäden lehnen wir ausdrücklich ab.
• Die Reparatur oder das Auswechseln von Teilen während der Garantiefrist führt nicht zu einer Verlängerung des Garantieanspruchs.
  • Die Garantie gilt nicht, wenn Änderungen am Gerät vorgenommen, andere als Originalteile eingebaut oder Reparaturen durch Dritte ausgeführt wurden.
• Die Garantie erstreckt sich nicht auf Teile, die dem normalen Verschleiß unterliegen, wie z.B. der Filter.
• Die Garantie gilt ausschließlich bei Vorlage der mit dem Datum versehenen, Originalquittung, an der keine Änderungen vorgenommen wurden.
  • Die Garantie gilt nicht bei Schaden, der durch Vernachlässigung oder durch Handlungen entstanden ist, die nicht der Gebrauchsanweisung entsprechen.
• Die Versandkosten und das Risiko des Einschickens der Klimaanlage oder deren Teilen gehen grundsätzlich zu Lasten des Käufers.

Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunächst immer gründlich in der Gebrauchsanweisung nachzulesen. Wenn Sie dort keine Lösung finden, können Sie die Klimaanlage bei Ihrem Händler zur Reparatur bringen.

N TECHNISCHE DATEN

Modell TIN 327W TIN 539W
Entfeuchtungskapazität * L/St. 1,7 2,8
Kühlkapazität kW (BTU/St.) 3,2 (11.000) 5,3 (18.000)
Wärmekapazität kW (BTU/St.) 3,5 (12.000) 5,6 (19.000)
Energieverbrauch kW 1,3 1,9
Energieverbr. (Erwärmen). kW 1,3 1,9
Abmessungen Innenteil (HxBxT)	mm	277 x 810 x 187	320 x 1010 x 187
Abmessungen Außenteil (HxBxT)	mm	541 x 672 x 246	650 x 800 x 330
Spannung	Volt/Hz 220-240/50		220-240/50
Für Räume bis	m^3	90	150
Gewicht Innenteil	kg	10	13
Gewicht Außenteil	kg	33	48
Kühlmittel	gr	R22/900	R407C/1800
Geräuschpegel Innenteil (max)	dB	40	43
Geräuschpegel Außenteil (nom)	dB	51	53
Maximaler Luftstrom	m^3/min.	9,8	12,2

* Bei 32°C / 80% relative Feuchtigkeit.

Kære kunde,

Raumtemperatur Einschalten des Geräts

< 0 °C 50 Min. vor der eingestellten Zeit

0 – 5 °C 40 Min. vor der eingestellten Zeit

5 – 10 °C 30 Min. vor der eingestellten Zeit

> 10 °C 20 Min. vor der eingestellten Zeit

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGIË

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MÜNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

D DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

E ESPAÑA

PVG España S.A.

Pol. Ind. San José de Valderas II
