REK 230 B2 - Koelkast Rocktrail - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING REK 230 B2 Rocktrail

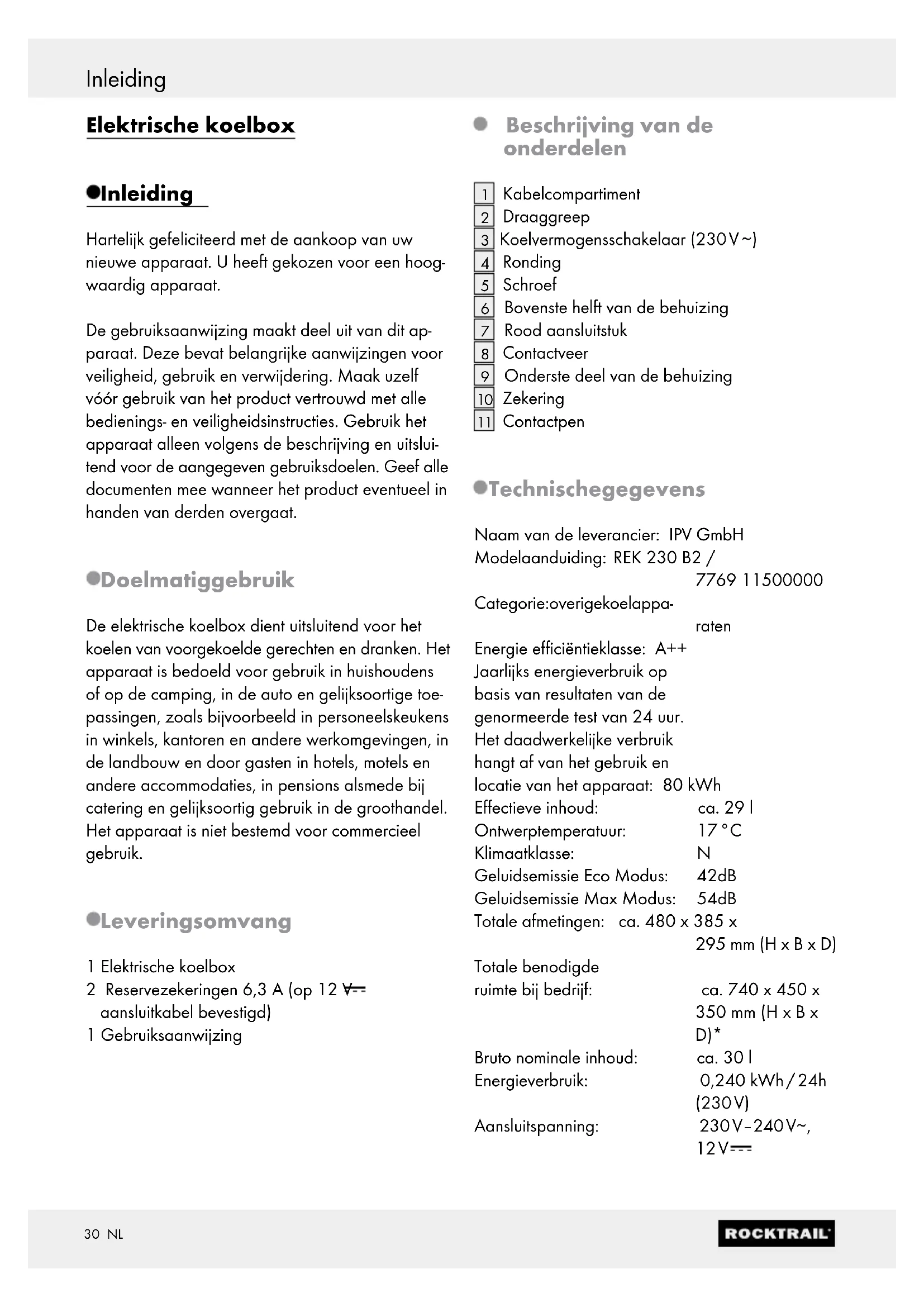

029 NL Inhoudsopgave Inleiding Doelmatig gebruik........................................................................................................................... Pagina 30 Leveringsomvang ............................................................................................................................ Pagina 30 Beschrijving van de onderdelen ..................................................................................................... Pagina 30 Technische gegevens ...................................................................................................................... Pagina 30 Algemene veiligheidsinstructies Veiligheid bij gebruik van het apparaat ........................................................................................ Pagina 31 Algemene aanwijzingen voor het gebruik .................................................... Pagina 32 Bediening Werking bij 230 V bedrijf in “eco-modus“ .................................................................................... Pagina 32 Werking bij 12 V bedrijf ................................................................................................................. Pagina 33 Tips voor de beste koelcapaciteit en energiebesparing ..................... Pagina 33 12 V-zekering vervangen .............................................................................................. Pagina 33 Mogelijke functiestoringen .......................................................................................... Pagina 33 Reiniging en onderhoud ................................................................................................. Pagina 34 Verwijdering ............................................................................................................................ Pagina 34 Garantie ....................................................................................................................................... Pagina 34 Garantieperiode en wettelijke aansprakelijkheid voor defecten ................................................. Pagina 35 Omvang van de garantie ............................................................................................................... Pagina 35 Afwikkeling in geval van garantie ................................................................................................. Pagina 35 Producent / Service .............................................................................................................. Pagina 3630 NL Inleiding Elektrische koelbox Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U heeft gekozen voor een hoog- waardig apparaat. De gebruiksaanwijzing maakt deel uit van dit ap- paraat. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maak uzelf vóór gebruik van het product vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het apparaat alleen volgens de beschrijving en uitslui- tend voor de aangegeven gebruiksdoelen. Geef alle documenten mee wanneer het product eventueel in handen van derden overgaat. Doelmatig gebruik De elektrische koelbox dient uitsluitend voor het koelen van voorgekoelde gerechten en dranken. Het apparaat is bedoeld voor gebruik in huishoudens of op de camping, in de auto en gelijksoortige toe- passingen, zoals bijvoorbeeld in personeelskeukens in winkels, kantoren en andere werkomgevingen, in de landbouw en door gasten in hotels, motels en andere accommodaties, in pensions alsmede bij catering en gelijksoortig gebruik in de groothandel. Het apparaat is niet bestemd voor commercieel gebruik. Leveringsomvang 1 Elektrische koelbox 2 Reservezekeringen 6,3 A (op 12 V aansluitkabel bevestigd) 1 Gebruiksaanwijzing Beschrijving van de onderdelen

Bovenste helft van de behuizing

Onderste deel van de behuizing

Categorie: overige koelappa- raten Energie efficiëntieklasse: A++ Jaarlijks energieverbruik op basis van resultaten van de genormeerde test van 24 uur. Het daadwerkelijke verbruik hangt af van het gebruik en locatie van het apparaat: 80 kWh Effectieve inhoud: ca. 29 l Ontwerptemperatuur: 17 °C Klimaatklasse: N Geluidsemissie Eco Modus: 42dB Geluidsemissie Max Modus: 54dB Totale afmetingen: ca. 480 x 385 x 295 mm (H x B x D) Totale benodigde ruimte bij bedrijf: ca. 740 x 450 x 350 mm (H x B x D)* Bruto nominale inhoud: ca. 30 l Energieverbruik: 0,240 kWh / 24h (230 V) Aansluitspanning: 230 V–240 V∼, 12 V31 NL Inleiding / Algemene veiligheidsinstructies Vermogen: 70 W (bij 230 V–240 V) 48 W (bij 12 V) Beveiligingsklasse: II / *Waarden overeenkomstig de benodigde ruimte om voldoende luchtcirculatie te waarborgen en bij geopend deksel toegang tot het gekoelde product mogelijk te maken. Algemene veiligheidsinstructies GEVAAR VOOR MATERIËLE SCHADE! GEVAAR VOOR OVERVERHITTING! Ge- bruik het apparaat niet als het beschadigd is. Dit apparaat is niet bestemd om door perso- nen (incl. kinderen) met beperkte fysieke, sen- sorische of geestelijke capaciteiten of gebrek aan ervaring en / of kennis gebruik te worden. Tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van deze persoon aanwijzingen hebben gekregen hoe het apparaat gebruikt moet worden. Op kinderen dient toezicht te worden gehouden om te voorkomen dat ze met het apparaat spelen.

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOK! Raak de stekker niet aan met natte of bezwete handen.

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOK! Een beschadigde aan- sluitkabel betekent levensgevaar door elektrische schokken.

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOK! Trek de aansluitkabel voorafgaande aan het schoonmaken en na elk gebruik uit de stroombron. Sluit het apparaat uitsluitend op de volgende manier aan: – of met de meegeleverde 230 V aansluitkabel op 230 V ∼ (stopcontact thuis) – of met de meegeleverde 12 V aansluitkabel op een 12 V (sigaretaansteker in auto resp. 12 V-aansluiting) Laat reparaties uitsluitend door deskundig personeel uitvoeren. Door ondeskundige reparaties kan aanzienlijk gevaar voor letsel voor de gebruiker ontstaan. Trek de stekker nooit aan de aansluitkabel uit de 12 V resp. 230 V aansluiting. Anders bestaat het gevaar dat de aansluitkabel beschadigd. Gebruik het apparaat niet tegelijkertijd aange- sloten op beide stroombronnen. Anders bestaat het gevaar van materiële schade. Als de netkabel van het apparaat wordt bescha- digd, moet het door de fabrikant of diens klan- tenservice of een soortgelijke gekwalificeerde persoon worden vervangen, om gevaar te vermijden. Veiligheid bij gebruik van het apparaat

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOK! Let er voor de inbe- drijfstelling op dat de aansluitkabel en stekker droog zijn. VOORZICHTIG! BRANDGEVAAR! Plaats het apparaat niet in de directe nabijheid van open vuur of andere warmtebronnen.

OPGELET! GEVAAR VOOR OVERVER-

HITTING! Let er op dat de ventilatiesleuf aan de bovenkant van het deksel niet wordt afge- dekt en dat de warmte die tijdens het bedrijf ontstaat afgevoerd kan worden. Zorg er voor dat rondom het apparaat voldoende afstand tot wanden of voorwerpen is, zodat de lucht vrij kan circuleren. Bescherm het apparaat en de aansluitkabel tegen hitte, regen en nattigheid en andere be- schadigingen. Een beschadigde aansluitkabel betekent levensgevaar door elektrische schokken. Geen vloeistoffen of ijs direct in de binnenruimte doen. In het andere geval kan materiële schade het gevolg zijn. Het apparaat nooit in water onderdompelen. Anders kunnen elektrische onderdelen bescha- digen. Transporteer het apparaat tijdens een autorit niet in de passagiersruimte. Let er bij bedrijf op 12 V altijd op dat de 12 V stekker stevig in de sigaretaansluiting zit en de32 NL Algemene veiligheidsinstructies / Algemene aanwijzingen voor ... / Bediening aansluitbus schoon is. Bij onvoldoende contact tussen stekker en bus kunnen voertuigtrillingen er voor zorgen dat de stroomtoevoer steeds in- en uitschakelt. Dit kan leiden tot oververhitting. De producent is niet aansprakelijk voor schade welke wordt veroorzaakt door gebruik dat niet in overeenstemming met het bedoelde gebruik is, of welke wordt veroorzaakt door een ver- keerde bediening. Algemene aanwijzingen voor het gebruik De koelbox is niet geschikt voor continu bedrijf. Op het aluminium afstralingsvlak kan zich ijs vormen. Wij raden aan om na een gebruiksduur van 6 dagen de koelbox uit te schakelen. Na 2 uur kunt u de koelbox weer in bedrijf nemen. Droog de oppervlakken van uw te koelen producten, om de vorming van condens te voorkomen. Bewaar wanneer de koelbox niet wordt gebruikt de aansluitkabel in het daarvoor bestemde vak van de koelbox. Bij bedrijf via een 12 V stroombron moet u bij het vaak in- en uitschakelen van de motor van de auto er op letten dat niet steeds de voeding naar de koelbox wordt onderbroken. Let er te- vens op dat bij een niet draaiende automotor de accu van de auto sterk ontladen kan worden. De beide ruimtes

aan de binnenkant van het deksel kunnen worden gebruikt om gang- bare flessen met een hoogte van max. 42 cm onder te brengen. Om bevriezen van gekoeld product bij 12 V bedrijf te vermijden, mag de koelbox niet wor- den gebruikt bij een buitentemperatuur lager dan 17 °C. Bediening Voor de ingebruikname raden wij aan de koelbox vanwege hygiënische redenen van binnen en buiten met een vochtige doek te reinigen (zie ook hoofdstuk “Reiniging en onderhoud”). Bewaar geen onver- pakte levensmiddelen in de koelbox. Plaats de koelbox op een vaste en vlakke ondergrond. De aansluitkabels zijn vast op de koelbox aangesloten en bevinden zich in het kabelvak op de achterkant van het deksel. Sluit na het kiezen van de gewenste stroom- bron de 12 V of de 230 V aansluitkabel aan op de bus van de gewenste stroombron. De koelbox begint direct te werken. Opmerking: het deksel kan bij geopende toe- stand middels greep en haken worden geborgd aan de binnenkant van het deksel (zie fig. A1). Werking bij 230 V bedrijf in “eco-modus“ Bij gebruik via 230 V kan het koelvermogen met behulp van de koelvermogenschakelaar

op de voorkant van het deksel (zie fig. B) worden beïnvloed. De koelbox werkt bij normaal bedrijf (koelvermo- genschakelaar in de positie “eco“ (kleine stip op de draaiknop wijst naar “eco“) – zie fig. B) zo energiezuinig mogelijk en bereikt bij een buitentem- peratuur ca. 25 °C een binnenruimtetemperatuur van ca. 14° tot 17 °C. Dit komt overeen met een delta T (delta T = verschil van buitentemperatuur minus binnentemperatuur) van ca. 8 – 11 °C. Het energieverbruik komt hierbij overeen met energie- klasse A++. Omdat de binnenruimtetemperatuur van een elek- trische koelbox door de betreffende omgevingstem- peratuur wordt beïnvloed, bedraagt het delta T vermogen in de “eco-modus“ ook bij andere bui- tentemperaturen steeds 8 – 11 °C. U kunt de tem- peratuur van de binnenruimte beïnvloeden door aan de knop van het koelvermogen te draaien: Draai de schakelaar van het koelvermogen rechtsom in de richting van “MAX“. Zo krijgt u een lage (koudere) waarde voor de binnen- temperatuur33 NL ... /Tips voor de beste ... / 12 V-zekering ... / Mogelijke functiestoringen Draait u de schakelaar voor het koelvermogen daarentegen linksom richting “OFF“. Dan krijgt u een hogere (warmere) waarde voor de tem- peratuur van de binnenruimte. Draai de schakelaar voor het koelvermogen in de positie “OFF“. Zo schakelt u de koelbox uit. Opmerking: wilt u het koelvermogen op een delta T (Delta T = verschil tussen buitentemperatuur minus binnentemperatuur) van max. 17 °C instellen en zo een lagere binnentemperatuur realiseren dan in normaal bedrijf “eco“ mogelijk is, draai dan de schakelaar voor het koelvermogen in de positie “MAX“. Houd er rekening mee dat u in dit geval meer energie verbruikt dan bij normaal bedrijf. Na het beëindigen van de 230 V-functie haalt u de stekker uit het stopcontact Werking bij 12 V bedrijf OPGELET! De temperatuurregelaar op de voorkant van het deksel is alleen geschikt voor 230 V bedrijf en werkt niet bij 12 V bedrijf. Bij bedrijf op 12 V levert het koelapparaat steeds een temperatuurverschil ten opzichte van de omgevingstemperatuur van max. 17 °C. Het koelvermogen kan niet middels de temperatuurregelaar aan de voorkant van het deksel worden beïnvloed. Tips voor de beste koelcapaciteit en energiebesparing Kies een goed geventileerde en tegen direct zonlicht beschermde gebruikslocatie. Plaats uitsluitend voorgekoelde producten in de koelbox. Open de koelbox niet langer dan noodzakelijk. Laat het deksel niet langer dan nodig open staan. Let er op dat de koelbox niet te volgepakt is en dat tussen de gekoelde producten de lucht vol- doende kan circuleren. Voor een maximale energiebesparing is het bij langdurig gebruik op 230 V aan te raden het normale bedrijf te kiezen (schakelaar van koel- vermogen op

positie “eco“). 12 V-zekering vervangen Zie ook afbeelding C. Om de zekering te vervangen

draait u eerst de rode adapterhuls

van de stekker. Draai de schroef

met een passende kruis- kopschroevendraaier uit de bovenste helft van de behuizing

Neem het bovenste deel van de behuizing van het onderste deel van de behuizing

voorzichtig uit het behuizingdeel. Nu kan de zekering worden verwijderd. Opmerking: wanneer de dunne metaalver- binding in het midden tussen de beide metalen uiteinden is onderbroken, dan is de zekering defect en moet deze vervangen worden. Druk de contactveer

naar achteren en plaats de nieuwe zekering

voorzichtig in de daarvoor bestemde uitsparing. Vervolgens plaatst u de achterste rand van de contactpen op de voorste metalen kap van de zekering. Door het loslaten van de contactveer worden zekering en contactpen in de uitsparing geborgd. Schroef de bovenste en onderste helften van de behuizing weer op elkaar, plaats de rode adapterhuls

en draai deze weer vast. De stekker is nu weer gebruiksklaar. Mogelijke functiestoringen Controleer eerst of u de instructies voor het gebruik van de koelbox goed heeft aangehouden en con- troleer daarnaast: – Is de aansluitkabel goed aangesloten, resp. werkt de sigarettenaansteker van uw auto / het stopcontact in uw huis goed?34 NL Mogelijke functiestoringen / Reiniging en onderhoud / Verwijdering / Garantie – Heeft u de koelbox zo opgesteld dat de lucht vrij kan circuleren en dat een goede ventilatie van het koelaggregaat is gewaarborgd? – Is de zekering in de stekker van de 12 V aan- sluitkabel in orde? – Controleer de stand van de schakelaar voor het koelvermogen

op de voorkant van het deksel. Kunt u zelf de storing niet verhelpen, neem dan contact op met onze klantenservice (zie hoofdstuk “Producent / Service“). Reiniging en onderhoud Gebruik voor het schoonmaken geen scherpe reinigingsmiddelen. Anders bestaat het gevaar van materiële schade. Trek voorafgaande aan het schoonmaken de aansluitkabel uit het stopcontact resp. uit de sigaretaansteker. In het andere geval bestaat gevaar voor elektrische schokken. De koelbox nooit onder stromend water schoonmaken. Anders kunnen elektrische onderdelen beschadigen. Verwijder voor de reiniging het elektrodeksel, door deze in een verticale positie (90°) te zetten en deze dan door de uitsparing rechtsachter te drukken. Gebruik voor het schoonmaken van het deksel met de elektrische componenten uitsluitend een droge doek. Gebruik voor het schoonmaken van het onderste deel van de koelbox een vochtige doek en een milde zeepoplossing. Spoel de met zeepsop schoongemaakte delen af met schoon water. Plaats het deksel weer, door deze in de daar- voor bedoelde positie aan de achterste, linker- kant van het apparaat te fixeren en daarna de rechterkant in verticale positie (90°) weer terug in de uitsparingen van het onderstuk te drukken. Verwijdering De verpakking bestaat uit milieuvriende- lijke grondstoffen die u via de plaatse- lijke recyclingcontainers kunt afvoeren. Over afgifteplaatsen en hun openingstijden kunt U zich bij uw aangewezen instantie informeren. Voer elektrische apparaten niet af via het huisafval! Conform de Europese richtlijn 2002 / 96 / EC be- treffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische apparaten apart worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten. Garantie Geachte klant, U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van gebreken aan dit ap- paraat heeft u ten aanzien van de verkoper van dit apparaat rechten. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt. Garantievoorwaarden: De garantieperiode gaat in op de aankoopdatum. Bewaar a.u.b. de originele kassabon goed. Dit document is nodig als aankoopbewijs. Wanneer binnen 3 jaar na de aankoopdatum van dit apparaat een materiaal- of productiefout optreedt, dan wordt het apparaat door ons – naar onze keuze – gratis voor u gerepareerd of vervangen. Voor deze garantie is het vereist dat binnen een periode van 3 jaar het defecte apparaat en aan- koopbewijs wordt overlegd en dat schriftelijk kort35 NL Garantie wordt omschreven wat het defect is en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, ontvangt u het gerepareerde of een nieuw apparaat terug. Met de reparatie of vervanging van het apparaat begint weer een nieuwe garan- tieperiode. Garantieperiode en wettelijke aansprakelijkheid voor defecten De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervan- gen en gerepareerde onderdelen. Eventueel al bij de aankoop aanwezige schade en gebreken moe- ten direct na het uitpakken worden gemeld. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden. Omvang van de garantie Het apparaat wordt volgens strenge kwaliteitsricht- lijnen zorgvuldig geproduceerd en voor levering grondig getest. De garantie geldt voor materiaal- en productiefou- ten. Deze garantie geldt niet voor delen van het product die onderhevig zijn normale slijtage en daarom als slijtdelen gezien kunnen worden of voor beschadigingen aan kwetsbare delen, bijv. schakelaars en knoppen. Deze garantie vervalt wanneer het apparaat is be- schadigd, ondeskundig is gebruikt of onderhouden. Voor een deskundig gebruik van het apparaat moeten alle in de gebruikershandleiding vermelde instructies exact worden aangehouden. Toepas- singsdoeleinden en handelingen die in de gebrui- kershandleiding worden afgeraden of waar voor gewaarschuwd is, moeten absoluut worden verme- den. Het apparaat is uitsluitend bedoeld voor privége- bruik en niet geschikt voor commerciële doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Afwikkeling in geval van garantie Om een snelle afwikkeling van uw reclamatie te waarborgen, graag de volgende instructies aan- houden: – Houd a.u.b. bij alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als be- wijs voor de aankoop bij de hand. – Het artikelnummer vindt u op de typeplaat of op het titelblad van uw handleiding. – Wanneer er storingen in de werking of andere gebreken optreden, neem dan eerst contact op met de hierna genoemde service-afdeling per telefoon of e-mail. Niet aangekondigde retour- zendingen kunnen niet verwerkt worden. – Een als defect geregistreerd apparaat kunt u dan met bijgevoegd aankoopbewijs en met vermelding van het defect en wanneer het is opgetreden, voor u portvrij opsturen aan het aan u doorgegeven service-adres. Stuur in ge- val van reclamatie uitsluitend het deksel met de elektrische componenten op aan ons service- adres.36 NL Producent / Service Producent / Service Service hotline: NL: +49 180 588 07 77 40 E-mail: service@ipv-hungen.de Web: www.ipv-service.de IAN 79925 Let er op dat het volgende adres geen service- adres is. Neem eerst contact op met het hierboven vermelde servicepunt. IPV – Inheidener Produktions- und Vertriebsgesellschaft mbH Ezetilstraße 1 D-35410 Hungen-Inheiden, Germany
