BEDIENUNGSANLEITUNG REK 230 B2 Rocktrail

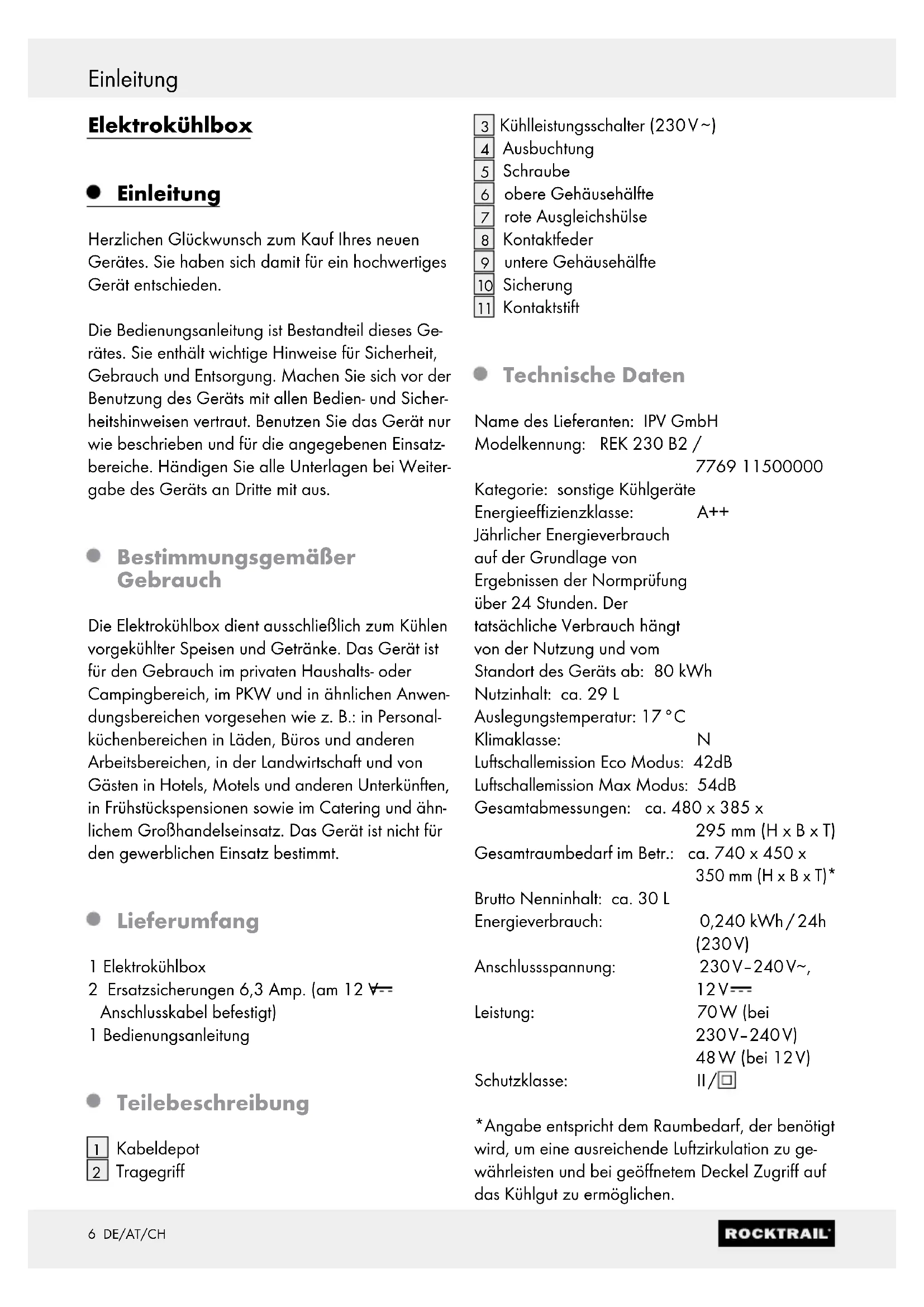

35 DE/AT/CH Inhaltsverzeichnis Einleitung Bestimmungsgemäßer Gebrauch .......................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Technische Daten ................................................................................................................................Seite 6 Allgemeine Sicherheitshinweise Sicherheit beim Betrieb des Gerätes..................................................................................................Seite 7 Allgemeine Hinweise zum Gebrauch ...................................................................... Seite 8 Bedienung Funktion bei 230 V Betrieb im „eco-Modus“ .....................................................................................Seite 8 Funktion bei 12 V Betrieb....................................................................................................................Seite 9 Tipps für beste Kühlleistung und Energieersparnis .....................................Seite 9 12V-Sicherung austauschen ............................................................................................Seite 9 Mögliche Funktionsstörungen .......................................................................................Seite 9 Reinigung und Pflege ............................................................................................................Seite 10 Entsorgung .....................................................................................................................................Seite 10 Garantie Garantiezeit und gesetzliche Mängelansprüche .............................................................................. Seite 10 Garantieumfang .................................................................................................................................. Seite 11 Abwicklung im Garantiefall ................................................................................................................Seite 11 Service ...............................................................................................................................................Seite 116 DE/AT/CH Einleitung Elektrokühlbox Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die Bedienungsanleitung ist Bestandteil dieses Ge- rätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Geräts mit allen Bedien- und Sicher- heitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatz- bereiche. Händigen Sie alle Unterlagen bei Weiter- gabe des Geräts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Die Elektrokühlbox dient ausschließlich zum Kühlen vorgekühlter Speisen und Getränke. Das Gerät ist für den Gebrauch im privaten Haushalts- oder Campingbereich, im PKW und in ähnlichen Anwen- dungsbereichen vorgesehen wie z. B.: in Personal- küchenbereichen in Läden, Büros und anderen Arbeitsbereichen, in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften, in Frühstückspensionen sowie im Catering und ähn- lichem Großhandelseinsatz. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Lieferumfang 1 Elektrokühlbox 2 Ersatzsicherungen 6,3 Amp. (am 12 V Anschlusskabel befestigt) 1 Bedienungsanleitung Teilebeschreibung

Kühlleistungsschalter (230 V ∼)

rote Ausgleichshülse

untere Gehäusehälfte

Kontaktstift Technische Daten Name des Lieferanten: IPV GmbH Modelkennung: REK 230 B2 /

Kategorie: sonstige Kühlgeräte Energieeffizienzklasse: A++ Jährlicher Energieverbrauch auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab: 80 kWh Nutzinhalt: ca. 29 L Auslegungstemperatur: 17 °C Klimaklasse: N Luftschallemission Eco Modus: 42dB Luftschallemission Max Modus: 54dB Gesamtabmessungen: ca. 480 x 385 x 295 mm (H x B x T) Gesamtraumbedarf im Betr.: ca. 740 x 450 x 350 mm (H x B x T)* Brutto Nenninhalt: ca. 30 L Energieverbrauch: 0,240 kWh / 24h (230 V) Anschlussspannung: 230 V–240 V∼, 12 V Leistung: 70 W (bei 230 V–240 V) 48 W (bei 12 V) Schutzklasse: II / *Angabe entspricht dem Raumbedarf, der benötigt wird, um eine ausreichende Luftzirkulation zu ge- währleisten und bei geöffnetem Deckel Zugriff auf das Kühlgut zu ermöglichen.7 DE/AT/CH Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise GEFAHR DER SACHBESCHÄDIGUNG! ÜBERHITZUNGSGEFAHR! Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Dieses Gerät ist nicht dafür bestimmt, von Per- sonen (einschließlich Kindern) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden. Es sei denn, sie werden durch eine für ihre Sicherheit zu- ständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benut- zen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. VORSICHT! STROMSCHLAGGEFAHR! Berühren Sie die Stecker nicht mit nassen oder verschwitzten Händen. VORSICHT! STROMSCHLAGGEFAHR! Beschädigte Anschlusskabel bedeuten Lebens- gefahr durch elektrischen Schlag. VORSICHT! STROMSCHLAGGEFAHR! Ziehen Sie das Anschlusskabel vor jeder Reini- gung und nach jedem Gebrauch aus der Stromquelle. Schließen Sie das Gerät nur wie folgt an: – entweder mit dem im Lieferumfang enthaltenen 230 V Anschlusskabel an 230 V ∼ (Haushalts- steckdose) – oder mit dem im Lieferumfang enthaltenen 12 V Anschlusskabel an 12 V (Zigaretten- anzünder im PKW bzw. 12 V-Anschluss) Lassen Sie Reparaturen nur von Fachpersonal durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Ziehen Sie den Stecker nie am Anschlusskabel aus der 12 V bzw. 230 V Steckdose. Andern- falls besteht Gefahr der Beschädigung der An- schlusskabel. Betreiben Sie das Gerät nicht über beide Stromquellen zur gleichen Zeit. Andernfalls be- steht Gefahr der Sachbeschädigung. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefähr- dungen zu vermeiden. Sicherheit beim Betrieb des Gerätes VORSICHT! STROMSCHLAGGEFAHR! Achten Sie vor der Inbetriebnahme darauf, dass Anschlusskabel und Stecker trocken sind. VORSICHT! BRANDGEFAHR! Stellen Sie das Gerät nicht in direkter Nähe von offenen Flammen oder anderen Wärmequellen ab. ACHTUNG! ÜBERHITZUNGSGEFAHR! Achten Sie darauf, dass die Lüftungsschlitze auf der Deckeloberseite des Gerätes nicht ab- gedeckt werden und dass beim Betrieb entste- hende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in aus- reichendem Abstand zu Wänden oder Gegen- ständen steht, sodass die Luft frei zirkulieren kann. Schützen Sie das Gerät und die Anschlusskabel vor Hitze, Regen und Nässe und sonstigen Be- schädigungen. Beschädigte Anschlusskabel be- deuten Lebensgefahr durch elektrischen Schlag. Füllen Sie keine Flüssigkeiten oder Eis direkt in den Innenraum. Andernfalls können Sachschäden die Folge sein. Tauchen Sie das Gerät nie in Wasser ein. An- dernfalls können Schäden an der Elektrik die Folge sein. Transportieren Sie das Gerät während der Fahrt im PKW nicht im Fahrgastraum. Achten Sie beim Betrieb mit 12 V immer darauf, dass der 12 V Stecker fest und sicher in der Buchse des Zigarettenanzünders steckt und die Buchse frei von Schmutz ist. Bei ungenügendem Kontakt zwischen Stecker und Buchse kann die Fahrzeugvibration dazu führen, dass die Strom- zufuhr in kurzen Abständen ein- und ausschaltet. Dies kann Überhitzung zur Folge haben. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.8 DE/AT/CH Allgemeine Hinweise zum Gebrauch / Bedienung Allgemeine Hinweise zum Gebrauch Die Kühlbox ist nicht für den Dauerbetrieb ge- eignet. Am Aluminiumabstrahler kann sich Eis bilden. Wir empfehlen, nach einer Betriebs- dauer von 6 Tagen die Kühlbox abzuschalten. Nach 2 Stunden können Sie die Kühlbox wie- der in Betrieb nehmen. Trocknen Sie die Oberflächen von Ihrem Kühl- gut, um Kondenswasserbildung zu vermeiden. Bewahren Sie bei Nichtbenutzung der Kühlbox die Anschlusskabel in dem dafür vorgesehenen Fach im Deckel der Kühlbox auf. Beim Betrieb über eine 12 V Stromquelle ach- ten Sie bei häufigem Ein- und Ausschalten des PKW-Motors darauf, dass nicht ständig die Stromversorgung der Kühlbox unterbrochen wird. Achten Sie weiterhin darauf, dass bei ste- hendem Motor die Autobatterie zu stark entladen werden kann. Die beiden Ausbuchtungen

in der Innen- seite des Deckels können für die Unterbringung von handelsüblichen Flaschen mit einer Steh- höhe vom max. 42 cm genutzt werden. Um ein Gefrieren des Kühlgutes beim 12 V Be- trieb zu vermeiden, sollte die Kühlbox nicht unter 17 °C Außentemperatur betrieben werden. Bedienung Vor Inbetriebnahme empfehlen wir, die Kühlbox aus hygienischen Gründen innen und außen mit einem feuchten Tuch (siehe auch Kapitel „Reinigung und Pflege“) abzuwaschen. Bewahren Sie ferner keine unverpackten Lebensmittel darin auf. Stellen Sie die Kühlbox auf einen festen und ebenen Untergrund. Die Anschlusskabel sind fest mit der Kühlbox verbunden und befinden sich im Kabeldepot

auf der Rückseite des Deckels. Verbinden Sie nach Auswahl der gewünschten Stromquelle entweder das 12 V oder das 230 V Anschlusskabel mit der Buchse der ausgewählten Stromquelle. Die Kühlbox be- ginnt sofort zu arbeiten. Hinweis: Der Deckel ist im geöffneten Zustand mittels Griff und Haken an der Innenseite des Deckels arretierbar (siehe Abb. A1). Funktion bei 230 V Betrieb im „eco-Modus“ Beim Betrieb über 230 V kann die Kühlleistung mittels des Kühlleistungsschalters

an der Frontseite des Deckels (siehe Abb. B) beeinflusst werden. Die Kühlbox arbeitet im Normalbetrieb (Kühlleis- tungsschalter in Position „eco“ (kleiner Punkt auf dem Drehknopf zeigt in Richtung „eco“) – siehe Abb. B) mit einem Höchstmaß an Energieersparnis und erreicht bei einer Außentemperatur von ca. 25°C eine Innenraumtemperatur von ca. 14° bis 17°C. Dies entspricht einem Delta T (Delta T = Differenz von Außentemperatur minus Innentemperatur) von ca. 8 – 11°C. Der Energieverbrauch entspricht hierbei der Energieklasse A++. Da die Innenraumtemperatur einer Elektrokühlbox durch die jeweilige Umgebungstemperatur beeinflusst wird, beträgt die Delta T Leistung im „eco-Modus“ auch bei anderen Außentemperaturen stets 8 – 11°C. Sie können die Innenraumtemperatur durch Drehen des Kühlleistungsschalters beeinflussen: Drehen Sie den Kühlleistungsschalter im Uhrzeiger- sinn in Richtung „MAX“. So erhalten Sie einen niedrigeren (kälteren) Innenraumtemperaturwert. Drehen Sie den Kühlleistungsschalter entgegen dem Uhrzeigersinn in Richtung „OFF“. So erhalten Sie einen höheren (wärmeren) Innenraumtempe- raturwert. Drehen Sie den Kühlleistungsschalter in die Posi- tion „OFF“. So schalten Sie die Kühlbox aus. Hinweis: Möchten Sie die Kühlleistung auf ein Delta T (Delta T = Differenz von Außentemperatur minus Innentemperatur) von bis zu 17°C und da- mit eine niedrigere Innenraumtemperatur erzielen als im Normalbetrieb „eco“ möglich ist, so drehen9 DE/AT/CH Bedienung / Tipps für beste ... / 12 V-Sicherung ... / Mögliche Funktionsstörungen Sie den Kühlleistungsschalter in Position „MAX“. Bitte beachten Sie, dass Sie in diesem Fall mehr Energie verbrauchen als im Normalbetrieb. Nach dem Beenden der 230 V-Funktion trennen Sie den Netzstecker von der Steckdose Funktion bei 12 V Betrieb ACHTUNG! Der Temperaturregler an der Frontseite des Deckels ist nur für 230 V Betrieb geeignet und funktioniert nicht bei 12 V Betrieb. Beim Betrieb über 12 V leistet das Kühlaggregat stets eine Temperaturdifferenz zur Umgebungs- temperatur von bis zu 17 °C. Die Kühlleistung kann nicht mittels des Temperaturreglers an der Frontseite des Deckels beeinflusst werden. Tipps für beste Kühlleistung und Energieersparnis Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. Legen Sie ausschließlich vorgekühltes Kühlgut in die Kühlbox ein. Öffnen Sie die Kühlbox nicht länger als nötig. Lassen Sie den Deckel nicht länger als nötig offen stehen. Achten Sie darauf, dass die Kühlbox nicht zu vollgepackt ist und zwischen dem Kühlgut die Luft ausreichend zirkulieren kann. Um ein Höchstmaß an Energieersparnis zu er- reichen, empfiehlt sich bei längerer Nutzung im 230 V Betrieb der Normalbetrieb (Kühlleistungs- schalter

in Position „Eco“). 12V-Sicherung austauschen Sehen Sie auch Abbildung C. Zum Austausch der Sicherung

drehen Sie zu- erst die rote Ausgleichshülse

vom Stecker ab. Drehen Sie die Schraube

mit einem passen- den Kreuzschlitz-Schraubenzieher aus der oberen Gehäusehälfte

heraus. Heben Sie die obere Gehäusehälfte von der unteren Gehäusehälfte

ab. Heben Sie den Kontaktstift

vorsichtig aus dem Gehäuseteil. Die Sicherung lässt sich nun entnehmen. Hinweis: Wenn die dünne Metallverbindung in der Mitte zwischen den beiden Metallkappen unterbrochen ist, dann ist die Sicherung defekt und muss ersetzt werden. Drücken Sie die Kontaktfeder

nach hinten und setzen Sie die neue Sicherung

behutsam in die dafür vorgesehene Nut ein. Nun setzen Sie den hinteren Rand des Kontaktstifts auf die vordere Metallkappe der Sicherung. Durch das Loslassen der Kontaktfeder werden Sicherung und Kontaktstift in der Nut fixiert. Schrauben Sie die beiden oberen und unteren Gehäusehälften wieder zusammen, setzen Sie die rote Ausgleichshülse

auf und drehen Sie diese wieder fest. Der Stecker ist nun wieder betriebsbereit. Mögliche Funktionsstörungen Überprüfen Sie zunächst, ob Sie die Hinweise zum Gebrauch der Kühlbox richtig beachtet haben, überprüfen Sie weiterhin: – Ist das Anschlusskabel richtig angeschlossen bzw. funktioniert der Zigarettenanzünder Ihres PKW / die Haushaltssteckdose einwandfrei? – Haben Sie die Kühlbox so aufgestellt, dass die Luft frei zirkulieren kann und eine Belüftung des Kühlaggregates gewährleistet ist? – Ist die Sicherung im Stecker des 12 V Anschluss kabels in Ordnung? – Überprüfen Sie die Stellung des Kühlleistungs- schalter

an der Frontseite des Deckels. Können Sie die Funktionsstörung nicht alleine beheben, kontaktieren Sie unseren Kundenservice (siehe Kapitel „Service“).10 DE/AT/CH Reinigung und Pflege / Entsorgung / Garantie Reinigung und Pflege Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel. Andernfalls besteht die Ge- fahr der Sachbeschädigung. Ziehen Sie vor jedem Reinigen das Anschluss- kabel aus der Steckdose bzw. dem Zigaretten- anzünder. Andernfalls besteht die Gefahr eines elektrischen Schlages. Reinigen Sie die Kühlbox niemals unter fließen- dem Wasser. Andernfalls können Schäden an der Elektrik die Folge sein. Entfernen Sie vor der Reinigung den Elektrodeckel, indem Sie ihn in eine aufrechte Position (90°) bringen und ihn dann durch die rechte hintere Aussparung drücken. Benutzen Sie zur Reinigung des Elektrodeckels ein trockenes Tuch. Benutzen Sie zur Reinigung des Kühlbox-Unter- teils ein feuchtes Tuch und eine milde Seifenlö- sung. Spülen Sie die mit Spülwasser gereinigten Teile mit klarem Wasser ab. Setzen Sie den Deckel wieder ein, indem Sie diesen in der dafür vorgesehenen Ausbuchtung auf der hinteren, linken Seite des Geräts fixieren und anschließend die rechte Seite in aufrechter Position (90°) wieder zurück in die Aussparung des Unterteils drücken. Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Über Sammelstellen und deren Öffnungszeiten kön- nen Sie sich bei Ihrer zuständigen Verwaltung infor- mieren. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Geräts stehen Ihnen gegen den Verkäufer des Geräts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen: Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum die- ses Geräts ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der 3-Jahres-Frist das defekte Gerät und der Kaufbeleg vorgelegt werden und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er auf- getreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit der Reparatur oder dem Austausch des Geräts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf11 DE/AT/CH Garantie / Service vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ab- lauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter und Knöpfe. Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Geräts sind alle in der Bedienungsanleitung aufgeführten Anweisun- gen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten wird oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss- bräuchlicher und unsachgemäßer Behandlung, Ge- waltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Abwicklung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hin- weisen: – Bitte halten Sie für alle Anfragen den Kassen- bon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. – Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt Ihrer Anleitung. – Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nach- folgend benannte Serviceabteilung telefonisch oder per E-Mail. Nicht angekündigte Rücksen- dungen können nicht bearbeitet werden. – Ein als defekt erfasstes Gerät können Sie dann unter Beifügung des Kaufbelegs und der An- gabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Senden Sie im Reklamationsfall nur den Elektrodeckel der Kühlbox an unsere Service-Anschrift. Service Service Hotline: DE: 0180 54 78 000 (0,14 EUR / Min. aus dem deutschen Festnetz, max. 0,42 EUR / Min. aus den deutschen Mobilfunknetzen) AT: +49 180 5 88 07 77 20 CH: +49 180 5 88 07 77 10 E-Mail: service@ipv-hungen.de Web: www.ipv-service.de IAN 79925 Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. IPV – Inheidener Produktions- und Vertriebsgesellschaft mbH EZetilstraße 1 D-35410 Hungen-Inheiden, Germany
