MANUALE UTENTE REK 230 B2 Rocktrail

Indicazioni per l'uso e per la sicurezza

GB

ELEcTRic cOOL BOX

Prima di leggere aprire la pagina con le immagini e prendere CONFIDenza con le diverse funzioni dell'apparecchio.

NL

IT / CH Indicazioni per l'uso e per la sicurezza Pagina 21

Utilizzo secondo la destinazione d'uso. 22
Contenuto della confezione. 22
Descrizione dei componenti.. 22
Dati tecnici.. 22

Avverenze generali di sicurezza

Sicurezza durante l'uso dell'apparecchio. 23

Avvertenze generali per l'uso

Uso

Funzionamento in esercizio 230V in "modalità eco" . 24
Funzionamento in esercizio 12V.

Suggerimenti per un maggior potere refrigerante e per un maggiore risparmio energetico.. 25

Sostituzione del fusabile da 12V.. 25

Possibili disturbi di funzionamento. 26

Pulizia e cura. 26

Smaltimento 26

Garanzia

Durata della garanzia e diritti legali di garanzia in caso di difetti..
Estensione della garanzia.. 27
Disbrigo in caso di garanzia.. 27

Assistenza.. 28

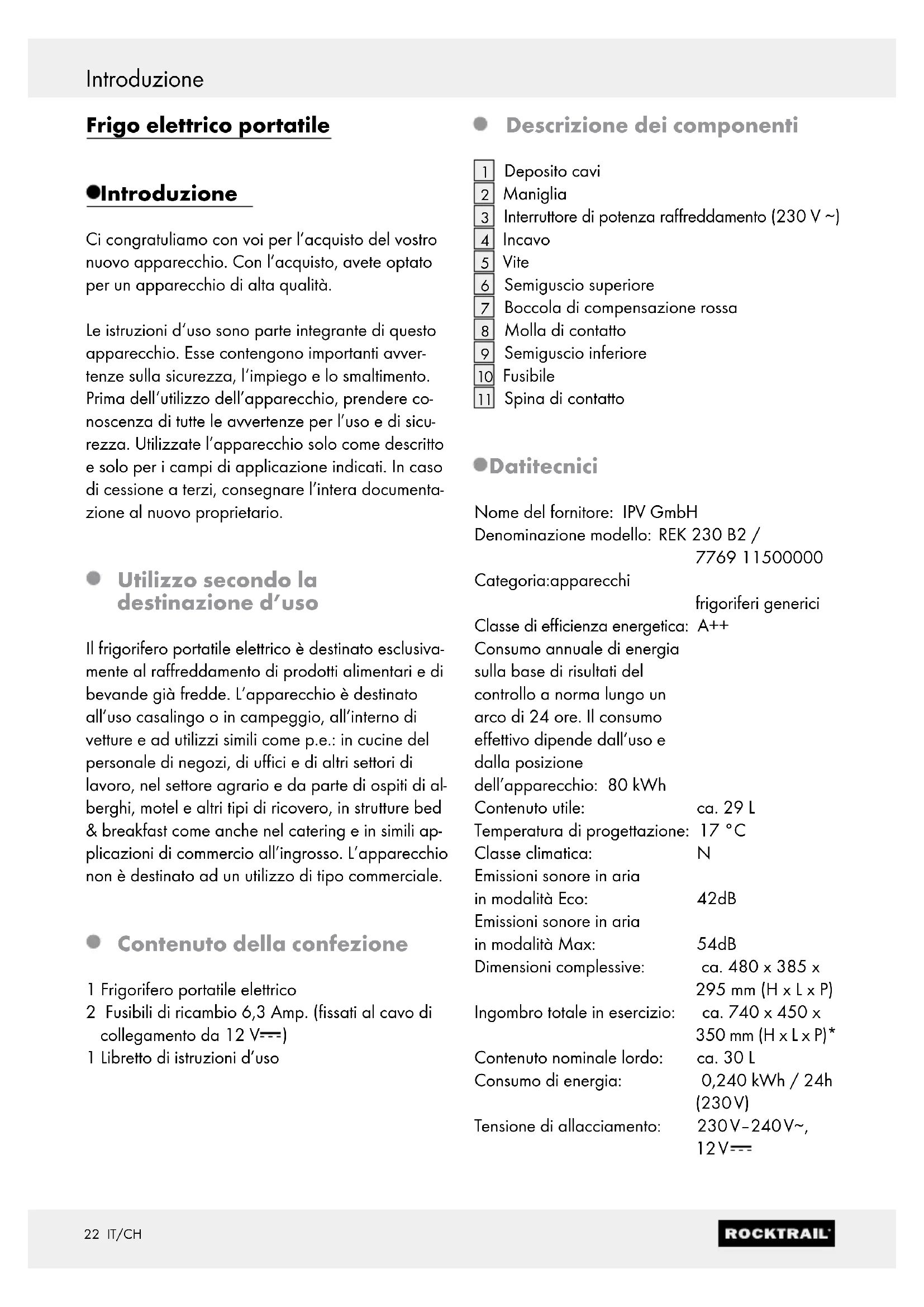

Frigo eletrico portatile

-Introduzione

Ci congratuliamo con voi per l'acquisto del vostro nuovo apparecchio. Con l'acquisto, avete optato per un apparecchio di alta qualità.

Le istruzioni d'uso sono parte integrante di quello apparecchio. Esse contengono importanti avvertenze sulla sicurezza, l'impio e lo smaltimento. Prima dell'utilizzo dell'apparechio, prendere conoscenza di tutte le avvertenze per l'uso e di sicurezza. Utilizzate l'apparechio solo come descrizione e solo per i campi di applicazione indicati. In caso di cessione a terzi, consegnare l'intera documentazione al nuovo proprietario.

Utilizzo secondo la destinazione d'uso

Il frigorifero portatile elettrico è destinato esclusivamente al raffreddamento di prodotti alimentari e di bevande più fredde. L'apparecchio è destinato all'uso casalingo o in campeggio, all'interno di vetture e ad utilizzi simili come p.e.: in cucine del personale di negozi, di uffici e di altri settori di lavoro, nel settore agrario e da parte di ospiti di alberghi, motel e altri tipi di ricovero, in strutture bed & breakfast comeanche nel catering e in simili applicazioni di commercio all'ingrosso. L'apparecchio non è destinato ad un utilizzo di tipo commerciale.

- Contenuto della confezione

1 Frigorifero portatile elettrico
2 Fusibili di ricambio 6,3 Amp. (fissati al cavo di collegamento da 12 V=)
1 Libretto di istruzioni d'uso

- Descrizione dei componenti

1 Deposito cavi
2 Maniglia
3 Interrupttore di potenza raffreddamento (230V)
4 Incavo
5Vite
6 Semiguscio superiore
7 Boccola di compensazione rossa
8 Molla di contatto
9 Semiguscio inferiore
10 Fusibile
[11] Spina di contatto.

- Datitecnici

Nome del fornitore: IPV GmbH

Denominazione modello: REK 230 B2/

776911500000

Categoria:apparecchi

frigoriferigenerici

Classe di efficienza energetica: A++

Consumo annuale di energia

sulla base di risultati del

controllo a norma lungo un

arco di 24 ore. Il consumo

effettivo dipende dall'uso e

dalla posizione

dell'apparecchio: 80 kWh

Contenu toile: ca. 29 L

Temperatura di progettazione: 17^

Classe climatica: N

Emissioni sonore in aria

in modalità Eco: 42dB

Emissioni sonore in aria

in modalità Max: 54dB

Dimensioni complessive: ca. 480× 385×

295 mm (H × L × P)

Ingombro totale in esercizio:

ca. 740 × 450 ×

350 mm (H × L × P)*

Contenuto nominale lordo:

ca. 30 L

Consumo di energia:

0,240 kWh / 24h

(230V)

Tensione di allacciamento:

230V - 240V

12V=

Potenza:70W(a

230V-240V)

48W (a 12V)

Classe di protezione: II /

*Questo dato corrisponde al volume necessario per garantire una sufficiente circolazione d'aria e per permettere di accedere ai prodotti conteni a coperchio aperto.

Avvertenzegenerali di sicurezza

PERICOLO DI DANNO MATERIALE! PERICOLO DI SURRISCALDAMENTO!

NonfarefunzionareI'apparecchio seessoedanneggiato.

Senza la sorveglianza o la guida di una persona responsable, quello apparecchio non deve essere utilizzato da persone non in possesso della conoscenza e dell'esperienza necessarie per maneggiarlo, o le cui capacità corporali, sensoriali o intellettuali fosso rimitate (ivi inclusi i bambini). Cià ad eccezione che tali persone vengano supervisionate da una persona responsable della loro sicurezza o che abbiano ricevuto da quest'ultima le istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.
4 PRUDENZA! PERICOLO DI FOLGORA-ZIONE! Non toccare le spine con mani bagnate o sudate.
PRUDENZA! PERICOLO DI FOLGORA-ZIONE! Dei cavi di collegamento danneggiati rappresentano un rischio mortale per folgorazione.
4 PRUDENZA! PERICOLO DI FOLGORA-ZIONE! Prima di agli pulizia e dopo agli uso, estrarre il cavo di alimentazione dalla presa elettrica.
Collegare l'apparecchio solo nella maniera seguente:
- o con il cavo di alimentazione da 230 V contento nella fornitura ad una presa da 230V (presa elettrica domestica)

• o con il cavo di alimentazione da 12 V contentuto nella fornitura ad una presa da 12V = (accendisigari nella vettura o presa a 12V)

Lasciare eseguire riparazioni esclusivamente da personale qualificato. In caso di riparazioni eseguite in maniera errata, l'utilizzatore cui essere esposto a gravi pericoli.
Non staccare mai la spina alla presa elettrica a 12 V o a 230 V tirando per il cavo di alimentazione. In caso contrario, pericolo di danneggiamento del cavo di alimentazione.
Non far funzionare l'apparecchio allacciandolo contemporaneamente ad entrambé le sorgenti di alimentazione elettrica. In caso contrario, pericolo di danno materiale.
Se il cavo di alimentazione dell'apparecchio viene danneggiato, per evitare pericolì è necessario farlo sostituire dal produttore, dal suo Servizio di Assistenza o da una persona qualificata.

Sicurezza durante l'uso dell'apparecchio

4 PRUDENZA! PERICOLO DI FOLGORA-ZIONE! Prima di mettere in funzione l'appa-recchio, fare attenzione che il cavo di alimentazione e la spina siano asciutti.

PRUDENZA! PERICOLO DI INCENDIO! Non posizionare l'apparecchio nelle dirette vicinanze di fiamme aperte o di altre fonti di calore.
ATTENZIONE! PERICOLO DI SURISCALDAMENTO! Fare attenzione che le fessure di ventilazione sul lato superiore del coperchio dell'apparecchio non vengano coperte e che il calore prodotto durante il funzionamento possa essere smaltito in maniera sufficiente. Fare in modo che l'apparecchio sa posizionato a distance sufficiente da pareti o da oggetti, in maniera che l'aria possa circolare liberamente.
Proteggere l'apparecchio e i cavi di collegamento da calore, pioggia o umidità o da altri tipi di danno. Dei cavi di collegamento

Avvertenze generali di sicurezza / Avvertenze generali per l'uso / Uso

danneggiati rappresentano un rischio mortale per folgorazione.

Non riempire l'apparecchio direttamente con liquidi o con acqua. In caso contrario, potrebbero conseguirne danni materiali.
Non immershere mai l'apparecchio in acqua. In caso contrario, possono conseguirne danni all'impiano elettrico.
- Durante il viaggio, non trasportare l'apparecchio nell'abitacolo della vetura.
- Durante il funzionamento a 12 V, fare sempre attenzione che la spina a 12 V sua永远不会 ben insertita nella presa dell'accendisigari e che la boccola non contenga sporcizia. In caso di contatto insufficiente fra la spina e la boccola, le vibrazioni della vettura possono fare in modo che l'alimentazione elettrica si accenda e si spenga a brev intervalli. Ciò può causare il surriscaldamento.
Il produttore non risponde per danni causati da un uso non conforme alla destinazione d'uso o da un uso errato.

- Avvertenze generali per l'uso

Il frigorifero portatile elettrico non è idoneo all'uso continuato. Sul deflettore in alluminio più formarsi ghiaccio. Raccomandiamo di spegnere il frigorifero portatile elettrico dopo un periodo di funzionamento di 6 giorni. Dop o 2 ore è possibile rimettere in funzione il frigorifero portatile elettrico.
■ Asciuagare le superfici del prodotto contento in maniera da evitare la formazione di acqua di condensa.
In caso di non utilizzato del frigorifero portatile elettrico, conservare i cavi di alimentazione nell'apposto vano nel coperchio del frigorifero portatile elettrico.
- Durante il funzionamentotramite una sorgente di corrente di 12V ,fare attenzione,in caso di Frequentespsegmento eriaccensionedel motore della vetura,che l'alimentazione del frigorifero portatile elettrico non venga costan- tamente staccata.Fare inoltre attenzione che a

motore spento la batteria cui scarici in maniera rapida.

I due incavi 4 nel lato interno del coperchio possono essere utilizzati per conservare comuni bottiglie con un'altezza in piedi di max. 42cm
Per evitare il congelamento dei prodotti contenti durante il funzionamento a 12 V, il frigori-fero portatile elettrico non deve essere fatto funzionare a temperature esterne inferiori a 17^

Uso

Prima della messa in funzione, raccomandiamo per motivi igienici di lavare il lato interno ed il lato esterno del frigorifero portatile elettrico con un panno umido (vedereanche il capitolo "Pulizia e cura"). Inoltre, non conservare al suo interno prodotti alimentari non confezionati.

Piazzare il frigorifero portatile elettrico su di una superficie stabile e piana. I cavi di alimentazione sono fissati in maniera stabile al frigorifero portatile elettrico e sono contenui nel vano portacavi sul lato posteriore del coperchio.
Dopo aver scelto la sorgente di corrente, collegare o il cavo di alimentazione da 12 V o il cavo da 230 V con la presa di corrente della sorgente di corrente selezionata. Il frigorifero portatile elettrico si mette immediamente in funzione.

Nota: Il coperchio, in posizione aperta, cui si sere arrestato in posizione tramite la maniglia ed un gancio sul lato interno del coperchio (vedere la figura A1).

- Funzionamento in esercizio 230 V in "modalità eco"

Durante il funzionamento a 230 V la potenza refrigerante cui si èsso regolata intervenendo sull'interruttore di refrigerazione 3 sul lato anteriore del coperchio (vedere la figura B).

Durante il funzionamento normale, il frigorifero portatile elettrico (interruptore di raffreddamento in posizione "eco" (il piccolo puntino sul pomello girevole alla in direzione "eco") - vedi la figura B) funziona in maniera altamente efficiente dal punto di vista del consumo energetico e ad una temperatura esterna di ca. 25^ raggiunge una temperatura interna di ca. 14^ - 17^. Ciò corrisponde ad un Delta T (Delta T = differenza fra temperatura esterna e temperatura interna) di ca.

8 - 11 °C. Il consumo di energia corrisponde alla classe di energia A++.

Poiché la temperatura interna di un frigorifero portatile elettrico dipende alla temperatura ambiente, il Delta T in "modalità eco" corrisponde sempre a 8 - 11 °C although ad altre temperature ambiente.

Ruotando l'interruttore della potenza di raffreddamento potete influire sulla temperature interna:

Ruotate l'interruttore di potenza di raffreddamento in senso orario in direzione "MAX". In tale maniera potete ottener un valore di temperatura interna più basso (più fredda).
Ruotate l'interruttore di potenza di raffreddamento in senso antiorario i direzione "OFF". Poteteosiottenerunvaloredi temperatura interna maggiore (piu caldo).
Ruotate l'interruttore di potenza di raffreddamento in posizione "OFF". Cosi spegnete il frigorifero portatile elettrico.

Nota: Se desiderate portare la potenza di raffreddamento ad un Delta T (Delta T = differenza fra temperature esterna e temperatura interna) di sino a 17^ ed ottenere in tale modo una temperatura interna più bassa rispetto a quanto non sia possibile fare con la modalità "eco", ruotate l'interruttore di potenza di raffreddamento sulla posizione "MAX". Vi preghiamo di osservare che in tal caso consumerete più energia rispetto al modo di funzionamento normale.

Al termine della funzione 230V staccate la spina di corrente alla presa elettrica.

- Funzionamento in esercizio 12 V

ATTENZIONE! Il regolatore di temperatura sul lato anteriore del coperchio è idoneo solo al funzionamento a 230 V e non funzione in modalità 12V.

Durante il funzionamento a 12 V il frigorifero portatile elettrico fornisce sempre una differenza di temperature di sino a 17^ rispetto alla temperature ambiente. La potenza refrigerante non può essere variata tramite il regolatore di temperatura sul lato anteriore del coperchio.

- Suggerimenti per un maggior potere refrigerante e per un maggiore risparmio energetico

Scegliete un luogo di funzionamento ben aerato e protetto dai raggi solari.
Inserite nel frigorifero portatile elettrico solo prodotti già freddi.
Non aprite il frigorifero portatile elettrico per più di quanto strettamente necessario.
Non lasciate il coperchio aperto più di quanto strettamente necessario.
Fate attenzione a non riempireecessivamente il frigorifero portatile in maniera che fra i prodotti contenti possa circolare l'aria.
Per ottenere il massimo risparmio energetico, si raccomanda, in caso di uso prolongato a 230V , di selezione are il funzionamento normale (interrottore della potenza di raffreddamento 3 in posizione "Eco").

Sostituzione del fusabile da 12 V

Vedere anche la figura C.

Per la sostituzione del fusabile 10 ruotare dap-prima la boccola di compensazione rossa7 alla spina.
Ruotare la vite 5 con un idoneo cacciavite a croce dal semiguscio superiore 6.

Sollevare il semiguscio superiore dal semiguscio inferiore 9.
Sollevare la spina di contatto 11 con atten-zione dal semiguscio. Ora è possibile estrarre il fusibile.

Nota: Se il sottile collegamento metallico fra le due cappe di metallo dovesse essere interrotto, alla il fusabile è guasto e deve essere sostituito.

Premere indietro la molla di contatto 8 ed inseire il nuovo fusabile con premura nella scanalatura prevista. Ora inseire il bordo posteriori della spina di contatto sulla cappa metallica anteriore del fusabile. Rilasciendo la molla di contatto, il fusabile e la spina di contatto vengono fissati nella scanalatura.
Riavitate insieme i due semigusci superiore ed inferiore, montate la boccola di compensazione rossa 7 e ruotatela saldamente in posizione. Ora la spina è di nuovo pronta all'uso.

- Possibili disturbi di funzionamento

Controllade dapprima se avete osservato correttamente le avventenze per l'uso del frigorifero portatile elettrico, e controllate ancche:

• Il cavo di alimentazione è collegato in maniera corretta o l'accendisigari della vostra vettura / la presa elettrica di casa funzione correttamente?
• Avete posizionato il frigorifero portatile elettrico in maniera tale che l'aria possa circolare liberamente in maniera da garantire la ventilazione del gruppo frigorifero?
  Il fusabile contento nella spina del cavo di alimentazione a 12 V è in ordine?
• Controllate la posizione dell'interruttore di potenza di raffreddamento 3 sul lato anteriore del coperchio.

Se non siete in grado di risolverve da soli il disturbo di funzionamento, contattate il nostro servizio di assistenza clienti (vedere al capitolo "Assistenza").

Pulizia e cura

Per la pulizia, non usare detergenti abrasivi. In caso contrario, pericolo di danno materiale.
Prima di procedere alla pulizia, estrarre il cavo di alimentazione dalla presa elettrica o dall'accendisigari. In caso contrario sussiste il pericolodi folgorazione.
Non pulire mai il frigorifero portatile elettrico除去 acqua corrente. In caso contrario, possono conseguirne danni all'impianto elettrico.
Prima della pulizia, staccare il coperchio della parte elettrica, portandolo in una posizione verticale (90^) e premerlo poiattraverso la sagomatura posteriore destra.
Per la pulizia del coperchio della parte elettrica, usare un panno asciutto.
Per la pulizia della parte inferiore del frigorifero portatile elettrico usate un panno umido ed una soluzione saponata dolce.
Risciacquate le parti lavate con acqua e detergente con dell'acqua fresca.
Rimontare il coperchio fissandolo nella sagomatura dedicata situata sul lato posteriore sinistro dell'apparecchio e premendo poi il lato destro in posizione verticale (90^) di nuovo nella sagomatura della parte inferiore.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di riciclaggio locali.

Potete informarvi sui luoghi di raccolta e i loro orari di aperture dall'aministrazione competente.

Non gettare apparecchi elettrici nella spazzatura domestica!

Secondo la direttiva europea 2002 / 96 / CE rela-tivaagliapparecchi elettriciela sua applicazione nel diritto nazionale,gli apparecchi elettrici usati devono essere raccolti separatamente e conferiti al riciclaggio in modo non dannoso per l'ambiente.

Smaltimento/Garanzia

Informazioni sulle possibilità di smaltimento di apparecchi giunti al termine della loro vita utile sono disponibili presso le amministrazioni comunali.

Garanzia

Spettabile cliente,

Questo appearecchio è garantito per 3 anni a partire alla data di acquisto. In caso di difetti del presente apparecchio, godete di diritti legali nei confronti della parte venditrice. Questi diritti legali non vengono limitati in alcun modo alla garanzia di seguito riportata.

Condizioni di garanzia:

Il termine di garanzia ha inizio a partire alla data di acquisso. Vi preghiamo di conservare con premura lo scontrino di cassa originale. Questo documento servirà a documentare l'avvenuto acquisso.

Se entro 3 anni dalla data di acquisito di quello apparecchio dovesse presentarsi un difetto di materiale o di fabbricazione, l'apparecchio verrà riparato o sostituito a notre discrezione da parte nostra. Questa prestazione di garanzia presuppone che entro il termine di 3 anni vengano presentati sa l'apparecchio che lo scontrino di acquisito accompagnati da una breve descrizione del difetto e della data in cuiesso si è presentato.

Se il difetto dovesse essere coperto alla nostra garanzia, otterre un appearecchio riparato o un appearecchio nuovo. Con la riparazione o la sostuzione dell'apparecchio non ha inizio nessun nuovo periodo di garanzia.

Durata della garanzia e diritti legali di garanzia in caso di difetti

Il periodo di garanzia noniene prolongato in caso di un intervento in garanzia. Ciò valeanche per le componenti sostituite e riparate. I dati o i difetti eventually già presenti al momento

dell'acquisto devono essere segnalati immediamenti dopo lo sconfezionamento del prodotto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento.

- Estensione della garanzia

L'apparecchio è stato prodotto secondo severe dirrettive di qualità e controllato con premura prima della segna.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. Questa garanzia non si applica su parti del prodotto esposte a normale usura e da considerare+dunque pezzi di consumo oppure in caso di danni di parti fragili, come p.e. interruptori e pulsanti.

Questa garanzia decade se l'apparecchio viene danneggiato, non usato o non manutenuto in maniera corretta. Per un uso corretto dell'apparecchio, tutte le istruzioni contenate nelle istruzioni per l'uso devono essere assolutamente rispetto. Evitare assolutamente destinazioni d'uso e azioni da cui nelle istruzioni per l'uso si fa esplcitoto avviso o escludimente sconsigliate.

L'apparecchio è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguita dalla nostra filiale di assistenza autorizzata.

Disbrigo in caso di garanzia

Per garantire un rapido disbrigo del vostro caso, si prega di osservare le seguentiindicazioni:

• Per qualsiasi eventuale richiesta, tenera a portata di mano lo scontrino ed il numero d'articolo (p.e. IAN 12345) come prova di acquisito.
  Il numero d'articolo può essere dedotto alla targhetto o dal frontespizio delle vostre istruzioni.
• Se si dovessero presentare errori di funzionamento o altri difetti,

Garanzia/Assistenza

contattare dapprima Telefonicamente il reparto di assistenza di seguito riportato o Telefonica-mente, o per E-Mail. Le spedizioni di ritorno non preannunciate non possono essere elaborate.

Un appearecchio registrato come guasto cui estere spedito a nostre spese all'indirizzo comunicativi del servizio di assistenza, allevgando lo scontrino di acquisto edindicando il guasto e quando thiso si è presentato. In caso di reclamo, spedire solo il coperchio della parte elettrica del frigorifero portatile elettrico all'indirizzo del nostro servizio di assistenza.

Assistenza

Hotline Assistenza:

IT:0307400200

CH: [phone]

E-Mail: [e-mail]

Web: www.ipv-service.de

IAN 79925

Si prega di osservare che il seguente indirizzo non è un indirizzo di assistenza. Contattate daprima il punto di assistenza sopra citato.
