GEBRUIKSAANWIJZING WXR890 Cresta

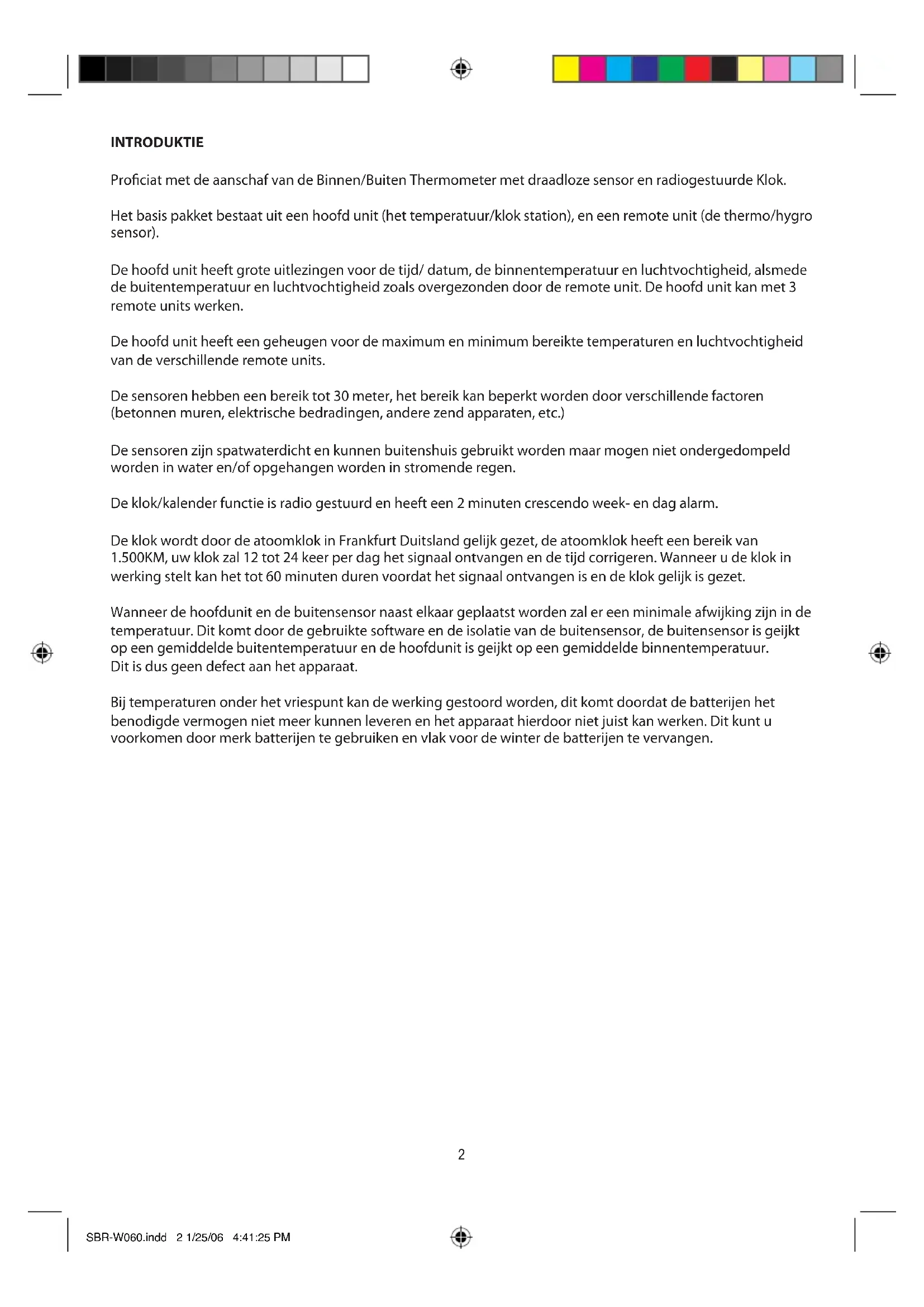

Proficiat met de aanschaf van de Binnen/Buiten Thermometer met draadloze sensor en radiogestuurde Klok.

Het basis pakket bestaat uit een hoofd unit (het temperatuur/klok station), en een remote unit (de thermo/hygro sensor).

De hoofd unit heeft grote uitlezingen voor de tijd/ datum, de binnentemperatuur en luchtvochtigheid, alsmede de buitentemperatuur en luchtvochtigheid zoals overgezonden door de remote unit. De hoofd unit kan met 3 remote units werken.

De hoofd unit heeft een geheugen voor de maximum en minimum bereikte temperaturen en luchtvochtigheid van de verschillende remote units.

De sensoren hebben een bereik tot 30 meter, het bereik kan beperkt worden door verschillende factoren (betonnen muren, elektrische bedradingen, andere zend apparaten, etc.)

De sensoren zijn spatwaterdicht en kunnen buitenshuis gebruikt worden maar mogen niet ondergedompeld worden in water en/of opgehangen worden in stromende regen.

De klok/kalender functie is radio gestuurd en heeft een 2 minuten crescendo week- en dag alarm.

De klok wordt door de atoomklok in Frankfurt Duitsland gelijk gezet, de atoomklok heeft een bereik van 1.500KM, uw klok zal 12 tot 24 keer per dag het signaal ontvangen en de tijd corrigeren. Wanneer u de klok in werking stelt kan het tot 60 minuten duren voordat het signaal ontvangen is en de klok gelijk is gezet.

Wanneer de hoofdunit en de buitensensor naast elkaar geplaatst worden zal er een minimale afwijking zijn in de temperatuur. Dit komt door de gebruikte software en de isolatie van de buitensensor, de buitensensor is geijkt op een gemiddelde buitentemperatuur en de hoofdunit is geijkt op een gemiddelde binnentemperatuur. Dit is dus geen defect aan het apparaat.

Bij temperaturen onder het vriespunt kan de werking gestoord worden, dit komt doordat de batterijen het benodigde vermogen niet meer kunnen leveren en het apparaat hierdoor niet juist kan werken. Dit kunt u voorkomen door merk batterijen te gebruiken en vlak voor de winter de batterijen te vervangen.

RADIO CONTROLS -18:05 8/10:11 20.5°C -68℃ 10.5°C -73℃ 10:18. OR ON ALABO SINHUA BEIJING TAYA KONG KAI

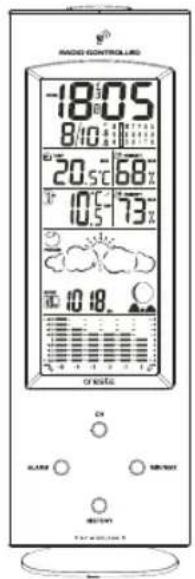

Benaming en functie van de toetsen (voorzijde)

Indrukken toets

3 seconden ingedrukt houden

CH Kiezen kanaal 1,2,3, auto scroll Wis huidige kanaal

HISTORY Inzien luchtdruk over afgelopen 0 tot 12 uur Instellen huidige druk

ALARM Alarm 1 & 2 uitlezen Alarm tijd instellen Alarm tijd 5 sec uitlezen in normale tijdstand

MIN/MAX Uitlezen maximum/ minimum temperatuur, luchtvochtigheid en luchtdruk geheugen

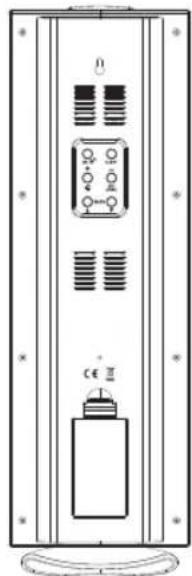

Benaming en functie van de toetsen (achter/bovenzijde) Indrukken toets 3 seconden ingedrukt houden

SET/+ Signaal synchronisatie aan/uit Instelstand tijd/datum

ALERT/ - Temp/Hygro waarschuwing aan/uit Instelstand waarschuwing

BARO ▲ 1 stap vooruit voor luchtdruk Snel vooruit instellen

BARO ▼ 1 stap achteruit voor luchtdruk Kiezen hPa/inHg Snel achteruit instellen

Alarm 1, 2 aan/uit

C/F C/F instellen Zone kiezen (ZONE)

SNOOZE/ Aanzetten sluimer alarm & display verlichting LIGHT

BATTERIJ INSTALLATIE

Hoofd unit:

Verwijder het batterijklepje aan de achterzijde, installeer 2 stuks AA Alkaline batterijen (let op de + en – aanduidingen in het batterijvakje en op de batterijen) en sluit het batterijklepje weer.

Remote Sensor:

Verwijder de wandhouder. Draai de 4 schroefjes los, installeer 2 stuks AAA Alkaline batterijen (let op de + en – aanduiding in het batterijvakje en op de batterijen). Plaats het batterijklepje terug en draai de schroefjes aan.

HET INSTALLEREN VAN DE DRAADLOZE REMOTE SENSOR

• Bij de eerste keer dient u eerst de batterijen in de hoofd unit te plaatsen en daarna pas de batterijen in de remote sensor. Zet de kanaal schakelaar (boven het batterijvakje) voor de eerste sensor op 1. Bij een eventuele 2e of 3e sensor dient u de schakelaar op 2 resp. 3 te zetten.
• Druk op de Tx toets op de remote sensor in het batterijvakje om het RF signaal te controleren (een antenne symbool verschijnt even in de LCD display)
• Als u meer dan een sensor heeft aangesloten, drukt u op de CH toets op de hoofunit om de verschillende kanalen uit te lezen.
  Als u 3x op de CH toets drukt, verschijnt het teken onder het kanaal venster en worden de 3 kanalen na elkaar vijf seconden weergegeven.
  Nogmaals indrukken toets CH om deze functie uit te schakelen.

KEUZE VOOR °C/°F EN TWEEDE(ZONE) TIJD

Druk op "C/F" om te kiezen tussen °C en °F.

Houd de "ZONE" toets 3 seconden ingedrukt om te kiezen tussen lokale tijd en wereld (zone) tijd.

DE RADIO GESTUURDE KLOK

Het weerstation begint met het synchroniseren van de tijd zodra de eerste sensor is aangesloten. In de normale tijdstand kunt u de SET toets aan de achterzijde van het weerstation 2 seconden ingedrukt houden om een zoekactie naar het radiosignaal te starten.

Het antenne symbool (bovenin de display tussen de uren en minuten) verschijnt zolang er naar het radio signaal gezocht wordt, Als het symbool verdwijnt is het signaal op dat moment niet beschikbaar. Probeer een andere locatie. Houdt de hoofd unit verwijderd van stoorbronnen zoals mobiele telefoons, TV toestellen, computers, elektrische apparaten, enz.

Het antenne symbool blijft in de display staan als het radio signaal succesvol is ontvangen.

De radio gestuurde klok voert dagelijks een synchronisatie uit met signaal van de atoomklok in Frankfurt/Duitsland om 01:00 uur. In totaal worden 4 pogingen met een interval van een uur ondernomen, waarbij elke ontvangst cyclus tussen de 2,5 en 5 minuten duurt.

MAANFASE UITLEZING

De maanstand wordt automatisch getoond en is gebaseerd op de huidige kalender.

HET INSTELLEN VAN DE BAROMETER

Nadat u de batterijen in de hoofd unit heeft geplaatst licht in het weersvoorspelling/luchtdruk scherm "1013hPa" op. Deze waarde dient u aan te passen naar de luchtdruk waarde op zeeniveau op uw lokatie, welke u kunt verkrijgen bij locale instanties of via het internet. Voor het invoeren van de juiste waarde volg de onderstaande stappen:

1. Houd de HISTORY toets 3 seconden ingedrukt, de luchtdruk indicatie knippert.
2. Druk op de BARO ▲ en BARO ▼ toets om de luchtdruk waarde in te voeren.
3. Druk op HISTORY om te bevestigen en het instelmenu te verlaten.

Om te kiezen tussen mb/hPa en inHg uitlezing, houd u de BARO ▼ tomets 3seconden ingedrukt.

Om de luchtdruk over de afgelopen 12 uur in te zien drukt u herhaaldelijk op HISTORY. De respectievelijke waarden kunnen pas ingezien worden als de barometer de druk gegevens over de afgelopen 12 uur heeft opgeslagen.

De bar grafiek geeft de druk veranderingen aan (bereik van -8 tot +8 hPa mb) over de afgelopen 1, 2, 3, 6 en 12 uur.

De geavanceerde microprocessor vertelt u wat de weersomstandigheden in uw gebied zijn, u hoeft hiervoor niets in te stellen.

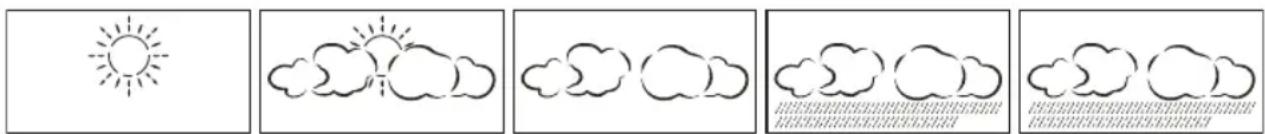

WEERSVOORSPELLING

De unit voorspelt het weer over de aankomende 12 – 24 uur op basis van veranderingen in atmosferische druk in een gebied van ongeveer 30 – 50 km. De weersvoorspelling op basis van atmosferische druk verandering is 70 – 75% correct. Aangezien weersomstandigheden niet voor de volle 100% correct voorspeld kunnen worden, kunnen wij niet aansprakelijk worden gehouden voor de gevolgen van een incorrecte weersvoorspelling.

Houdt de SET toets 3 seconden ingedrukt om in de tijd instelstand te komen.

Gebruik de + of – toetsen aan de achterzijde om in te stellen en SET om te bevestigen, de instel volgorde is: Jaar > Maand > Datum > Uren > Minuten > 12/24 uur > Zone > bevestigen en instelmenu verlaten.

ZONE: voer het tijdverschil met de lokale tijd in (tussen -12 en +12 uur). Houd de "ZONE" toets 3 seconden ingedrukt om te schakelen tussen lokale en wereldtijd.

De handmatig ingestelde tijd wordt automatisch overschreven zodra het DCF77 signaal wordt ontvangen.

Als u bij het instellen geen toets indrukt gedurende vijf seconden keert de display terug naar de tijduitlezing.

ALARM INSTELLING

Druk op de ALARM toets om te kiezen tussen AL1 of AL2 en houdt de ALARM toets 3 seconden ingedrukt. Druk op + en - om de gewenste alarm uren en minuten in te stellen en druk op ALARM om de instelling te bevestigen.

Om alarmtijd 1 en 2 in te zien, druk herhaaldelijk op ALARM in de normale tijd uitlezing. Alarm tijd 1 of 2 wordt gedurende 5 seconden getoond en keert weer terug naar de normale tijd uitlezing.

Om Alarm 1 of 2 aan en uit te zetten, drukt u herhaaldelijk op de + toets in de normale tijd uitlezing.

Bij het bereiken van de ingestelde alarm tijd, gaat het alarm gedurende 1 minuut af. In de sluimer functie gaat het alarm om de 5 minuten opnieuw af.

SNOOZE/ LIGHT TOETS

Als u bij het bereiken van de alarmtijd op de SNOOZE toets drukt treedt de sluimer functie in werking. Om het alarm voor een dag af te zetten drukt u op de ALARM toets. Als u op de SNOOZE toets drukt in de normale tijd uitlezing, licht de display verlichting gedurende 5 seconden op.

MAX/MIN GEHEUGEN

Druk op de MIN/MAX toets om de maximum waarden (Binnen/buiten temperatuur, luchtvochtigheid en druk) gedurende 5 seconden in te zien, nogmaals indrukken om de minimum waarden in te zien. Om het geheugen te wissen drukt u op de MIN/MAX toets als de te wissen waarden in de respectievelijke uitlezingen getoond worden. Het druk geheugen kan niet handmatig worden gewist, dit wordt automatisch elke 12 uur gewist.

TEMPERATUUR & LUCHTVOCHTIGHEID TREND INDICATIE

De 3 iconen geven aan of de temperatuur stijgend, bestendig of dalend is indien de temperatuur verandering meer dan 1 graad in een uur bedraagt.

Druk op de ALERT toets om de temperatuur waarschuwing aan of uit te zetten. Het icoon [alert icon] verschijnt in het binnen en buitentemperatuur scherm.

Houd de ALERT toets 3 seconden ingedrukt om in de instelstand te komen. Het binnentemperatuur scherm en de op/neer pijlen knipperen.

Druk op + en - om te kiezen tussen binnen temperatuur en Kanaal 1, 2, 3 en druk op ALERT om het kanaal te bevestigen.

De 'Op' pijl en temperatuur aanduiding knipperen, voer de gewenste hoogste temperatuur in waarbij het alarm moet afgaan met de + en - toetsen, druk op ALERT om te bevestigen en naar de laagste temperatuur instelling te gaan.

De 'Neer' pijl en temperatuur aanduiding knipperen, voer de gewenste laagste temperatuur in waarbij het alarm moet afgaan met de + en - toetsen, druk op ALERT om te bevestigen en de instelstand te verlaten.

Elke instel cyclus geldt voor het temperatuur alarm voor één kanaal. U kunt een temperatuur alarm invoeren voor de hoofd unit en voor de kanalen 1, 2, 3.

Als de temperatuur de ingestelde waarde bereikt gaat het alarm af en knippert het Op/Neer pijl symbool van het ingestelde kanaal. Druk op de ALERT toets om het alarm te stoppen.

LEGE BATTERIJ INDICATIE

De lege batterij indicatie is beschikbaar voor de hoofd unit en de (maximaal 3) remote sensors.

Vervang de batterijen als de indicatie oplicht zoals beschreven in deze handleiding.

WAT TE DOEN MET LEGE BATTERIJEN

Vervang lege batterijen door types met dezelfde specificaties.

Gooi lege batterijen niet weg, maar lever ze in als KCA.

SPECIFICATIES

Temperatuur meetbereik:

Hoofd unit : 0oC tot + 50oC (+32oF tot +122oF)

Binnenshuis luchtvochtigheid : 20% - 99% RH

Remote sensor : -20oC tot +60oC (-4oF tot +140oF)

Barometer : 900 tot 1050 mb/hPa

Hoogtemeter : -100 tot 2500 meter

Kanalen : max. 3 remote sensors

Zendbereik : tot 30M (100 ft.) in open terrein, RF434 MHz

Resolutie : 0.1o voor temperatuur, 1% voor luchtvochtigheid,1 hPa mb voor luchtdruk

Tijd : DCF77 Radio-gestuurd, Quartz back-up

Batterijen : AA x 2 stuks Alkaline voor de hoofd unit, AAA x 2 stuks Alkaline voor de remote sensor

Drukfouten en/of tussentijdse wijzigingen voorbehouden.

EG-CONFORMITEITS VERKLARING

Dit product bevat een goedgekeurde zender module en voldoet aan de essentiële eisen van Artikel 3 van de R&TTE 1999/5/EC richtlijnen, indien gebruikt zoals bedoeld en dat de volgende standaard(s) is/zijn toegepast:

Efficiënt gebruik van het radio frequentie spectrum

(Artikel 3.2 van de R&TTE richtlijn)

toegepaste standaard(s)

EN 300 220-1: V1.3.1

Elektromagnetische comptabiliteit

(Artikel 3.1.b van de R&TTE richtlijn)

toegepaste standaard(s)

EN 301 489-1:V1.4.1

EN 301 489-3: V1.4.1

Laagspannigs richtlijn

EN 60950-1:2001

Additionele informatie:

Het product voldoet derhalve aan de Laagspannings richtlijn 73/23/EC, de EMC richtlijn 89/336/EG en de R&TTE richtlijn 1999/5/EG (appendix II) en draagt de voorgeschreven CE markering.

Landen die voldoen aan RTTE:

Alle Europese Unie landen, Zwitserland en Noorwegen.

CE 0681
