MANUALE UTENTE WXR890 Cresta

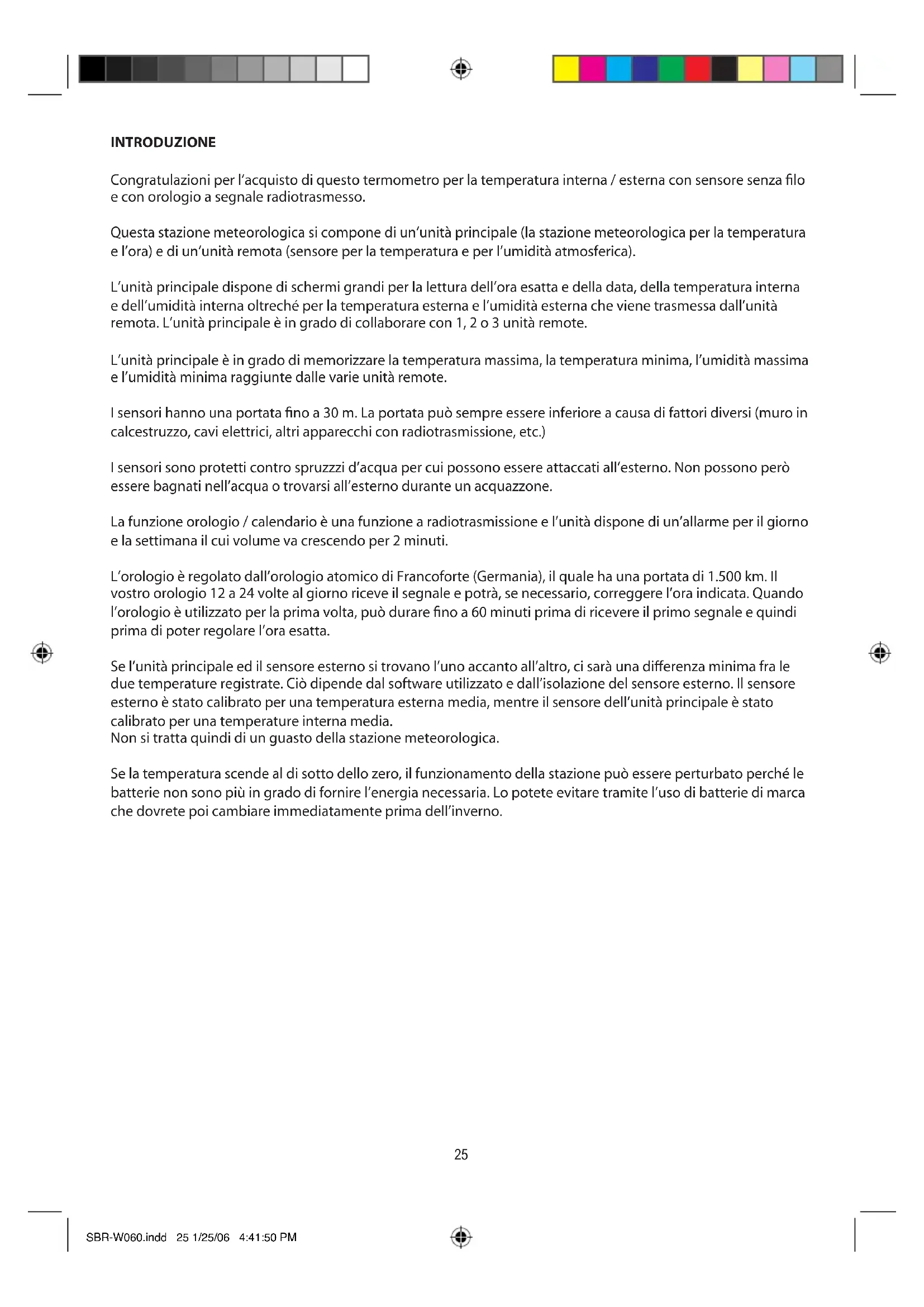

Congratulazioni per l'acquisto di questo termometro per la temperatura interna / esterna con sensore senza filo e con orologio a segnale radiotrasmesso.

Questa stazione meteorologica si compone di un'unità principale (la stazione meteorologica per la temperatura e l'ora) e di un'unità remota (sensore per la temperatura e per l'umidità atmosferica).

L'unità principale dispone di schermi grandi per la lettura dell'ora esatta e della data, della temperatura interna e dell'umidità interna oltreché per la temperatura esterna e l'umidità esterna che viene trasmessa dall'unità remota. L'unità principale è in grado di collaborare con 1, 2 o 3 unità remote.

L'unità principale è in grado di memorizzare la temperatura massima, la temperatura minima, l'umidità massima e l'umidità minima raggiunte dalle varie unità remote.

I sensori hanno una portata fino a 30 m. La portata può sempre essere inferiore a causa di fattori diversi (muro in calcestruzzo, cavi elettrici, altri apparecchi con radiotrasmissione, etc.)

I sensori sono protetti contro spruzzzi d'acqua per cui possono essere attaccati all'esterno. Non possono però essere bagnati nell'acqua o trovarsi all'esterno durante un acquazzone.

La funzione orologio / calendario è una funzione a radiotrasmissione e l'unità dispone di un'allarme per il giorno e la settimana il cui volume va crescendo per 2 minuti.

L'orologio è regolato dall'orologio atomico di Francoforte (Germania), il quale ha una portata di 1.500 km. Il vostro orologio 12 a 24 volte al giorno riceve il segnale e potrà, se necessario, correggere l'ora indicata. Quando l'orologio è utilizzato per la prima volta, può durare fino a 60 minuti prima di ricevere il primo segnale e quindi prima di poter regolare l'ora esatta.

Se l'unità principale ed il sensore esterno si trovano l'uno accanto all'altro, ci sarà una differenza minima fra le due temperature registrate. Ciò dipende dal software utilizzato e dall'isolazione del sensore esterno. Il sensore esterno è stato calibrato per una temperatura esterna media, mentre il sensore dell'unità principale è stato calibrato per una temperature interna media.

Non si tratta quindi di un guasto della stazione meteorologica.

Se la temperatura scende al di sotto dello zero, il funzionamento della stazione può essere perturbato perché le batterie non sono più in grado di fornire l'energia necessaria. Lo potete evitare tramite l'uso di batterie di marca che dovrete poi cambiare immediatamente prima dell'inverno.

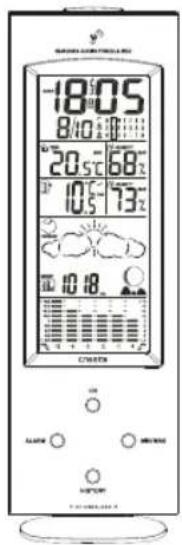

-18:05 8:40 20°C 68°C 105° 73°C 10:18 ON ALABO BEIJING SUPPORT

Denominazione e funzione dei tasti (lato anteriore)

Premere tasto

Tenere premuto per 3 secondi

CH Scelta canale 1,2,3, auto scroll Cancellare il canale attuale

HISTORY Consultazione pressione atmosferica Impostare la pressione attuale nelle ultime 12 ore

ALARM Visualizzare Allarme 1 & 2 Impostare ora per l'allarme

Per 5 secondi visualizzare l'ora per l'allarme nella visualizzazione ordinaria dell'ora esatta

MIN/MAX Visualizzazione dei valori memorizzati per la temperatura massima, la temperatura minima, l'umidità e la pressione atmosferica

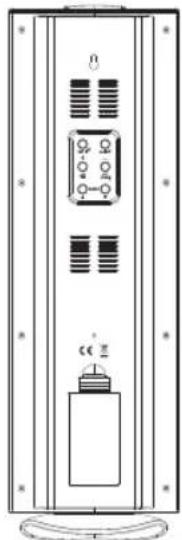

Denominazione e funzione dei tasti (lato posteriore / lato superiore)

Premere tasto ____ Tenere premuto per 3 secondi

SET/+ Sincronizzazione segnale ON/OFF Modo Impostazione Ora / data

ALERT

Avvertimento temp. / umidit ON/OFF

Modo Impostazione avvertimento

BARO ▲

Aumentare di un'unità la pressione

Accelerare l'impostazione (aumento)

BARO ▼

Ridurre di un'unità la pressione

Scegliere visualizzazione in hPa/inHg

Accelerare l'impostazione (riduzione)

Allarme 1, 2 attivato / disattivato

C/F(ZONE)

impostare visualizzazione temperatura in C/F scelta di una zona

SNOOZE/ LIGHT

Attivare l'allarme "snooze" e la retroilluminazione del display

INSTALLARE LA BATTERIA

Unità principale:

Togliete il copribatterie al lato posteriore. Introducete 2 batterie alcaline AA (fate attenzione alle polarità + e – indicate sul copribatterie e sulle stesse batterie) e chiudete di nuovo il copribatterie.

Unità remota:

Togliete il dispositivo che fissa l'unità remota al muro. Svitate le 4 viti, introducete le 2 batterie alcaline di tipo AAA (fate attenzione alle polarità + e – indicate sul copribatterie e sulle stesse batterie). Riposizionate il copribatterie e fissate le 4 viti.

INSTALLARE IL SENSORE REMOTO A RADIOTRASMISSIONE

• Quando lo strumento viene utilizzato per la prima volta, dovete prima installare le batterie nell'unità principale e dopo nel sensore remoto. Per la selezione del canale, scegliete 1 sul commutatore (si trove al di sopra del copribatterie). Per il secondo e terzo sensore, dovete poi eventualmente scegliere 2 o 3 sul commutatore.
• Premete il tasto Tx del sensore (si trova nel compartimento per le batterie) per controllare il segnale della radiotrasmissione. (Nello schermo appare brevemente un simbolo nella forma di un'antenna.)
• Se avete raccordato due o tre sensori, premete il tasto CH-Taste, che trovate sull'unità principale, per far visualizzare i vari canali.

Se premete tre volte il tasto CH, il simbolo appare al di sotto della finestra per il canale. I tre canali sono l'uno dopo l'altro visualizzati per 5 secondi. Se premete di nuovo il tasto CH, questa funzione è disattivata.

SELEZIONE DELLA VISUALIZZAZIONE IN °C/°F E DEL SECONDO TEMPO (ALTRA ZONA)

Premete “-”, per selezionare una visualizzazione in °C o °F.

Premete per tre secondi il tasto “-” per selezionare la visualizzazione dell'ora locale o del secondo tempo (in un'altra zona) (soltanto per il tempo manualmente impostato).

L'OROLOGIO A RADIOTRASMISSIONE

Quando è raccordato il primo sensore, la stazione meteorologica incomincia subito a sincronizzare l'ora esatta. Nel modo di funzionamento ordinario "ORA", potete tener premuto per tre secondi il tasto SET che si trova sul lato posteriore della stazione. In questo modo potete attivare la ricerca del segnale radiotrasmesso.

Il simbolo dell'antenna (sopra l'indicazione dei secondi) lampeggia durante la ricerca del segnale radiotrasmesso. Se il simbolo sparisce, il segnale non è disponibile per il momento. Potete fare un altro tentativo in un altro posto. L'unità principale dev'essere lontana da eventuali fonti di perturbazione come telefonini, televisori, computer, apparecchi elettrici, etc.

Quando il segnale radiotrasmesso è stato ricevuto in modo corretto, il simbolo dell'antenna appare nel display. Ogni giorno alle ore 01.00, l'orologio a radiotrasmissione si sincronizza con il segnale dell'orologio atomico di Francoforte (Germania). Complessivamente ci sono quattro tentativi, sempre con un intervallo di un'ora, mentre il ciclo di ricezione del segnale dura dai 1,5 ai 4 minuti.

VISUALIZZAZIONE DELLA FASE DELLA LUNA

La posizione della luna è visualizzata automaticamente ed è basata sul calendario attuale.

REGOLAZIONE DEL BAROMETRO

Quanto le batterie sono state introdotte nell'unità principale, nello schermo Pressione / Altezza appare per 60 secondi l'indicazione "1013". Poi lo schermo automaticamente indica l'altezza attuale sul livello del mare. Detto valore (indicato in metri) può essere paragonato con il valore reale il quale vi communicheranno gli enti locali e che troverete su Internet. Se il valore indicato non corrisponde al valore reale, potete impostare il valore corretto. Per farlo, dovete rispettare la procedura seguente:

1. Tenete premuto il tasto HISTORY per tre secondi, poi incomincia a lampeggiare

l'indicazione "metro".

1. Premete il tasto BARO ▲ o BARO ▼ per impostare il valore dell'altezza.
2. Premete il tasto HISTORY per confermare quest'impostazione e chiudere il menu delle impostazioni.

Per scegliere un'indicazione in mb/hPa o in inHg, tenete premuto il tasto BARO ▼ per 3 secondi.

Per visualizzare la pressione atmosferica nelle ultime 12 ore, premete varie volte il tasto HISTORY. I valori rispettivi possono soltanto essere consultati se il barometro ha memorizzato i dati della pressione delle ultime 12 ore.

La grafica indica le modifiche della pressione (da -8 a +8 hPa mb) durante l'ultima ora o durante le ultime 2, 3, 6 e 12 ore.

Il microprocessore avanzato Vi comunica le condizioni meteorologiche nella Vostra regione, senza che ci sia necessità di impostare qualcosa.

PREVISIONE METEOROLOGICA

L'unità prevede le condizioni meteorologiche per il periode delle prime 12 o 24 ore sulla base delle modifiche della pressione atmosferica in una regione con un raggio dai 30 ai 50 km. Questa previsione meteorologica basate sulla pressione atmosferica ha una fiabilità dal 70 al 75 %. Dato che rimane impossibile creare una previsione meteorologica corretta al 100 %, non possiamo assumerci la responsabilità delle conseguenze di una previsione meteorologica sbagliata.

SOLE POCO NUVOLOSO NUVULOSO PIOGGIA TEMPESTA

Trend della pressione atmosferica:

Aumenta Stabile Scende

IMPOSTAZIONE DELL'ORA E DELLA DATA MANUALE

Tenete premuto il tasto SET per 3 secondi per entrare nello schermo per l'impostazione dell'ora.

Utilizzate i tasti + o – che si trovano sul lato posteriore, per impostare un valore, e premete SET per confermare quest'impostazione. L'ordine in cui vengono impostati i valori: Anno > Mese > Giorno > Lingua > Ore > Minuti > visualizzazione nel formate 12 o 24 ore. Se durante l'impostazione non viene premuto nessun tasto per cinque secondi, lo schermo torna nell'indicazione dell'ora.

ZONA: Introducete la differenza fra l'ora locale e l'ora nella seconda zona (da - 12 a + 12 ore). Tenete premuto il tasto "ZONE" per tre secondi per selezionare l'ora locale o l'ora della seconda zona (solo se l'ora esatta è stata impostata manualmente).

L'ora manualmente impostata sarà automaticamente sostituita quando sarà ricevuto il segnale DCF77.

Se nell'impostazione nessun tasto è azionato per 5 secondi, lo schermo tornerà automaticamente nello schermo ordinario della visualizzazione dell'ora esatta.

IMPOSTAZIONE DELL'ALLARME

Premete il tasto ALARM per scegliere l'ora dell' allarme AL1 o dell' allarme AL2. Premete+ e – per poter impostare il valore desiderato per le ore ed i minuti dell'allarme. Premete il tasto ALARM per confermare quest'impostazione.

Per visualizzare AL1 e AL 2, premete varie volte il tasto ALARM quando appare lo schermo normale che indica l'ora esatta. AL 1 o AL 2 viene visualizzato per 10 secondi, dopodiché torna nello schermo normale che indica l'ora esatta.

Per attivare o disattivare AL 1 o AL 2, premete varie volte il tasto + quando è visualizzato lo schermo che indica l'ora esatta.

Quando viene raggiunto l'ora impostata per l'allarme, l'allarme è attivato durante un minuto. Nella funzione "snooze" (sonnecchiare), l'allarme è attivato ogni dieci minuti.

TASTO SNOOZE / RETROILLUMINAZIONE

Se premete il tasto SNOOZE nel momento in cui s'attiva l'allarme, è attivata la funzione "SNOOZE". Se volete disattivare l'allarme per un giorno, premete un qualsiasi tasto al lato posteriore. Se premete il tasto SNOOZE quando il sistema si trova nell'indicazione dell'ora esatta, la retroilluminazione dello schermo è attivata per cinque secondi.

La retroilluminazione dello schermo è altrettanto attivata quando viene attivato l'allarme.

MEMORIA PER VALORI MASSIMI / MINIMI

Premete il tasto MIN/ MAX per visualizzare per cinque secondi i valori massimi (per temperatura interna / esterna, umidità atmosferica e pressione atmosferica) e premete un'altra volta per visualizzare i valori minimi. Per cancellare il contenuto della memoria, premete il tasto MIN/ MAX quando i valori da cancellare appaiono negli schermi rispettivi. I valori relativi alla pressione atmosferica non possono essere cancellati manualmente, la memoria è cancellata ogni 12 ore.

Indicazione del trend della temperatura e dell'umidità atmosferica: Tre simboli indicano se la temperatura aumenta, è stabile o scende, a condizione che la modifica della temperatura sia superiore ad un grado in un'ora di tempo.

AVVERTIMENTO TEMPERATURA / UMIDITA' ATMOSFERICA

Premete il tasto ALERT per attivare o disattivare l'avvertimento temperatura. Il simbolo corrispondente, [alert icon], appare nello schermo per l'indicazione della temperatura interna ed esterna. Tenete premuto il tasto ALERT per tre secondi per entrare nella maschera per l'impostazione. Lampeggiano lo schermo per la temperatura interna e le frecce "verso l'alto" e "verso il basso".

Premete + e – per scegliere la temperatura interna e canale 1, 2, 3 e premete il tasto ALERT per confermare il canale.

Lampeggiano la freccia 'verso l'alto' e l'indicazione della temperatura. Con i tasti + e -, impostate la temperatura massima alla quale volete far scatare l'allarme. Premete il tasto ALERT per confermare quest'impostazione e per andare nell'impostazione della temperatura minima.

Lampeggiano la freccia 'verso il basso' e l'indicazione della temperatura. Con i tasti+ e -, impostate la temperatura minima alla quale volete far scatare l'allarme. Premete il tasto ALERT per confermare quest'impostazione e per uscire la maschera per l'impostazione della temperatura interna.

Ogni ciclo d'impostazione vale per l'allarme legato alla temperatura di un solo canale. Potete quindi impostare temperature diverse per gli allarmi dell'unità principale e dei singoli canali 1, 2 e 3.

Quando la temperatura arriva al valore impostato, scatta l'allarme e lampeggia il simbolo della freccia verso l'alto o della freccia verso il basso del canale interessato. Premete il tasto ALERT per interrompere l'allarme.

INDICAZIONE BATTERIA SCARICA

L'indicazione "batteria scarica" è disponibile sia per l'unità principale che per i sensori remoti (al massimo 3). Quando appare l'indicazione "batteria scarica", dovete sostituire le batterie. Seguite la procedura descritta nelle presenti istruzioni per l'uso.

COSA BISOGNA FARE CON LE BATTERIE SCARICHE ?

Sostituite le batterie scariche con batterie di tipo uguale con caratteristiche identiche. Non buttare via le batterie, fate le smaltire nel modo previsto dal legislatore del Vostro paese.

SPECIFICAZIONI

Campo di misura per la temperatura:

Unità principale : da - 0o C a + 50o C (da +23o F a + 122o F)

Umidità all'interno : 20% - 99% umidità relativa

Sensore remoto : da - 20o C a + 60o C (da - 4o F a + 140o F)

Barometro : 900 a 1050 mb/hPa

Altimetro : da - 100 a 2500 metri

Canali : al massimo 3 sensori remoti

Portata della trasmissione : fino a 30 m (100 ft.) in terreni aperti, RF434 MHz

Risoluzione : 0,1o per la temperatura

1 % per l'umidità atmosferica

1 hPa mb per la pressione atmosferica

Indicazione ora : DCF77 a radiotrasmissione, Quartz back-up

Batterie : per l'unità principale due batterie alcaline AA

per il sensore remoto due batterie alcaline AAA

Valido salvo errori di stampa e soggetto a modifiche intermedi.

DICHIARAZIONE DI CONFORMITA' EUROPEA

Il presente prodotto contiene un modulo di trasmissione riconosciuto e rispette le esigenze essenziali contenute nell'articolo 3 della direttiva 1999/5/CE, se è utilizzato nel senso voluto, e dichiara che gli standard seguenti sono stati applicati:

Uso efficace dello spectro delle radiofrequenze

(Articolo 3.2 della direttiva 1999/5/CE)

standard utilizzato/i

EN 300 220-1: V1.3.1

Compattibilità elettromagnetica

(Articolo 3.1.b della direttiva 1999/5/CE)

standard utilizzato/i

EN 301 489-1:V1.4.1

EN 301 489-3: V1.4.1

Direttiva sulla bassa tensione

EN 60950-1:2001

Informazioni supplementari:

Il presente prodotto rispetta quindi la direttiva 73/23/CE, la direttiva 89/336/CE e la direttiva 1999/5/CE

(appendice II) e porta il marchio CE previsto.

Paesi che applicano la direttiva 1999/5/CE :

Tutti i paesi membri dell'UE, Svizzera e Norvegia.

CE 0681
