Producttype	Gas/elektrisch fornuis
Merk	M-System
Model	BPRNF960ANC
Afmetingen (B x H x D)	90 x 85 x 60 cm (schatting)
Gewicht	60 kg (schatting)
Voeding	Gas (G20/G25/G30/G31) en elektrisch 230 V ~ 50 Hz
Gasbranders	4 branders: hulpbrander (1,00 kW), semi-snel (1,75 kW), snel (3,00 kW), drievoudige kroon (3,50 kW)
Totaal gasvermogen	9,25 kW
Multifunctionele oven	7 functies: natuurlijke convectie, geforceerde convectie, semi-geforceerd, straling, grill, ontdooien, warm houden
Ovenvermogen	Verwarmingselementen: onder 1725 W, boven 1725 W, grill 2500 W, circulatie 2500 W, ventilator 25 W, lamp 15 W
Oventemperatuurbereik	50 °C tot 225 °C
Elektronische programmeur	24-uurs klok, timer (tot 23u59), automatisch en semi-automatisch bakken
Ontsteking	Elektronisch, geïntegreerd in de knoppen
Ovenaccessoires	Rooster, bakplaat, zijroosters, speciale WOK-rooster
Ovendeur	Demonteerbaar, verwijderbaar binnenruit
Binnenverlichting	Lamp 15 W (E14, 300°C)
Veiligheid	Automatische uitschakeling, veiligheidskranen, geluidssignaal, hete deur
Reiniging	Geëmailleerde en roestvrijstalen oppervlakken met zeepwater, demonteerbare branders, verwijderbare ruit
Reserveonderdelen	Injectoren, lampen, afdichtingen, kranen
Installatieklasse	Klasse 2/1 (aanrechtbaar)
Talen van de handleiding	FR, EN, NL (112 pagina's)

Veelgestelde vragen - BPRNF960ANC M-SYSTEM

Hoe de branders aansteken?

Druk op de knop en draai deze naar de stand voor maximale gasstroom (grote vlam). Houd ingedrukt tot de ontstekingsvonk de vlam produceert. Bij stroomuitval, breng een vlam aan (aansteker, lucifer).

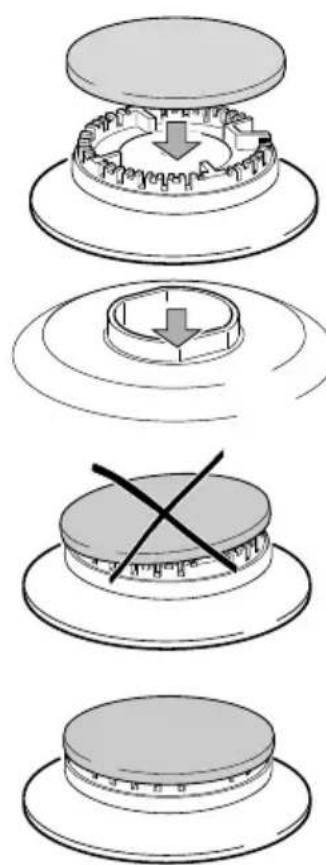

Wat te doen als een brander niet ontsteekt?

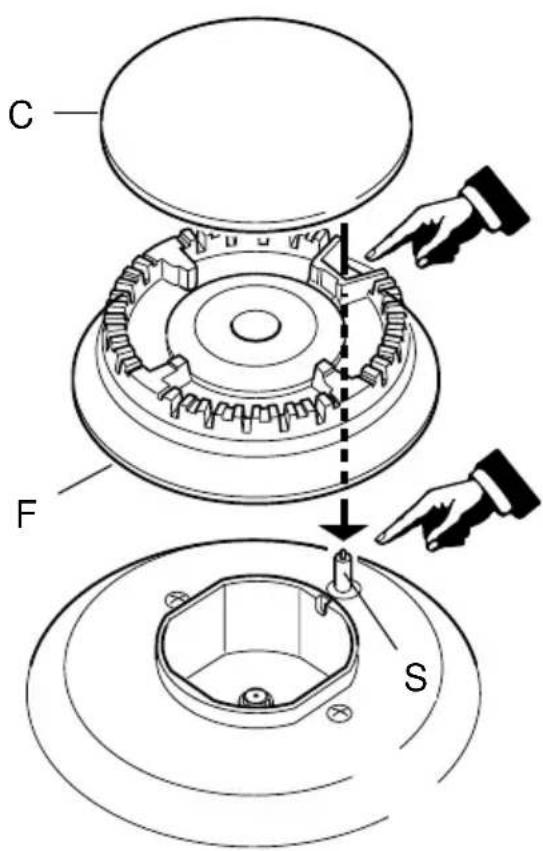

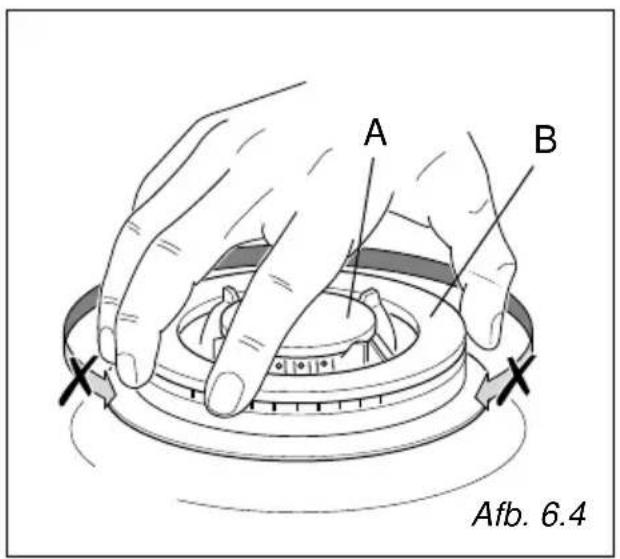

Controleer of de deksel en de vlamverdeler correct zijn geplaatst (zie afb. 6.1-6.5). Reinig de elektrode S (afb. 6.1) met een droge doek. Als het probleem aanhoudt, neem contact op met de klantenservice.

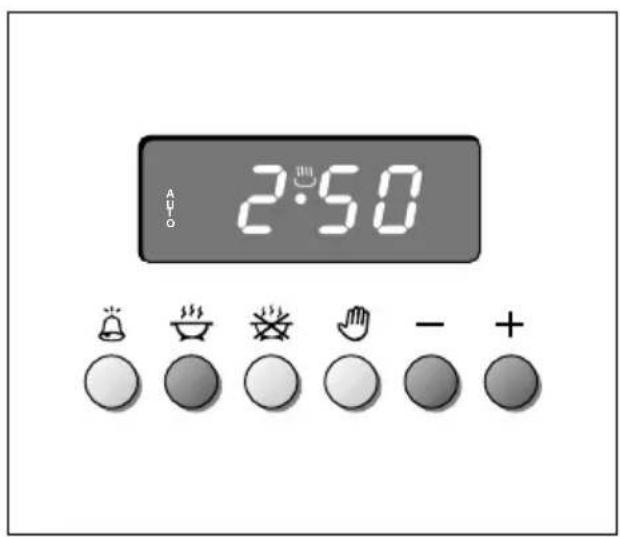

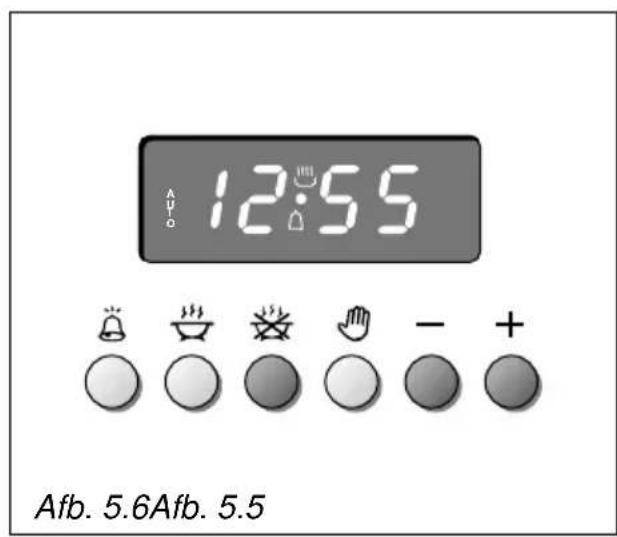

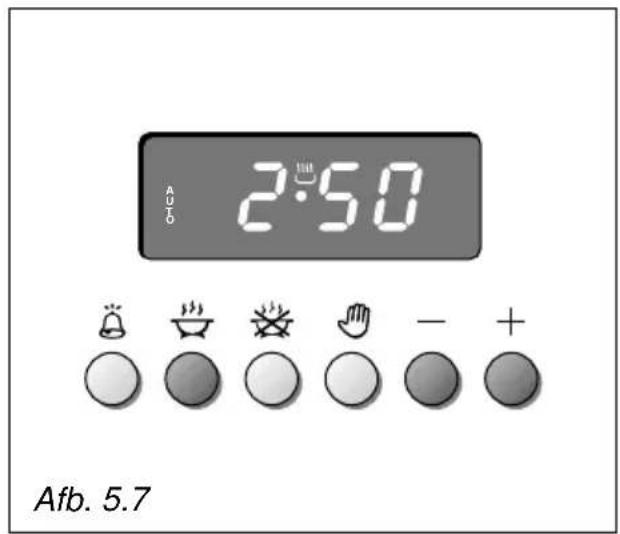

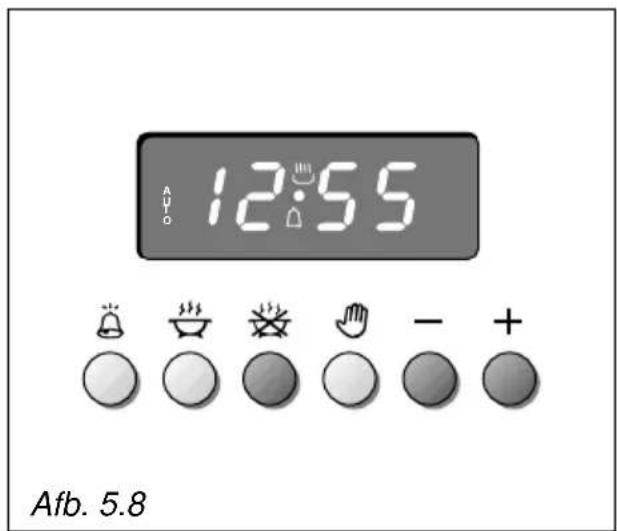

Hoe de programmeur gebruiken voor automatisch bakken?

1. Druk op de toets baktijd en stel de duur in met +/-. 2. Druk op einduur en stel de gewenste tijd in. 3. Selecteer de ovenfunctie en temperatuur. De oven zal automatisch aan- en uitschakelen.

Hoe de binnenruit van de oven reinigen?

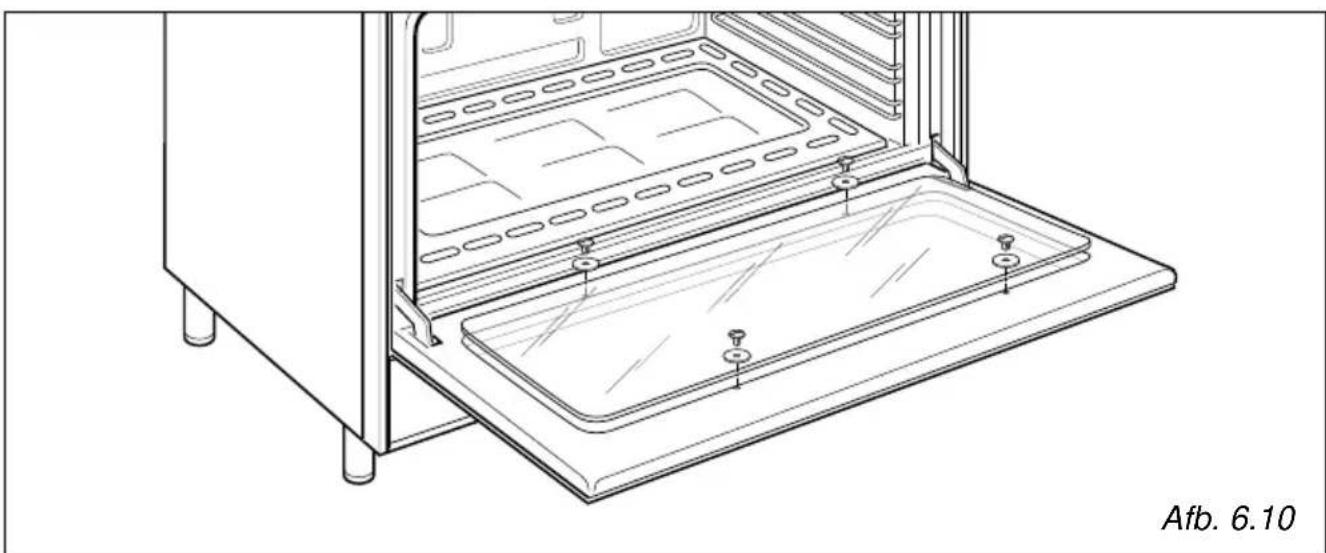

Draai de 4 bevestigingsschroeven los (afb. 6.10), verwijder de binnenruit, was deze met zeepwater en een zachte doek, en plaats hem terug. Gebruik geen schurende middelen.

Welk type gas gebruiken met dit fornuis?

Het apparaat kan werken op aardgas (G20/G25) of vloeibaar gas (G30 butaan, G31 propaan). Controleer het etiket en vervang indien nodig de injectoren volgens de meegeleverde tabel.

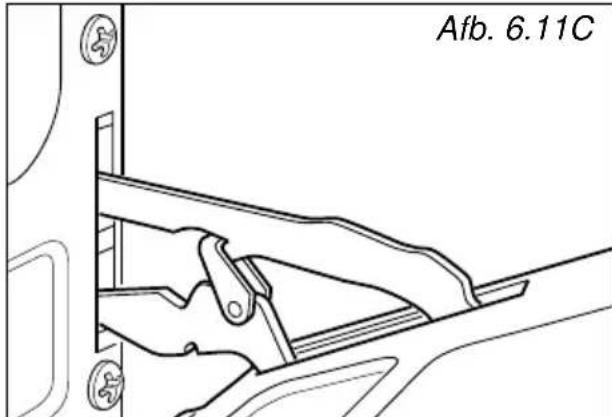

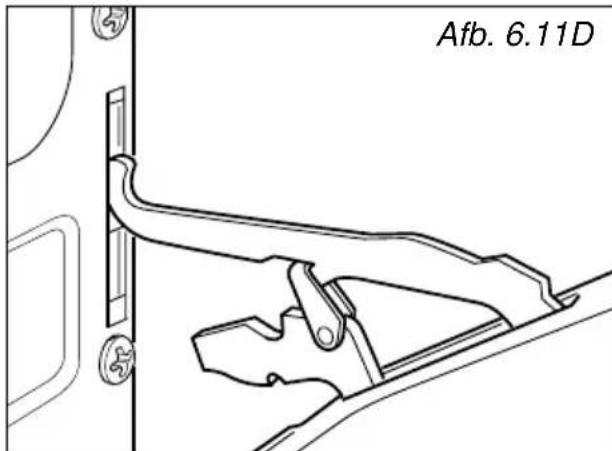

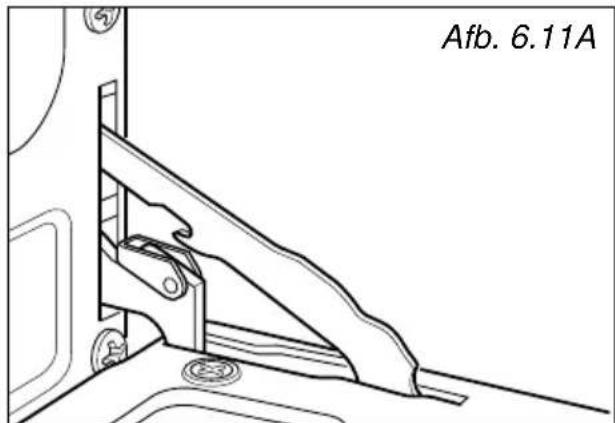

Hoe de ovendeur demonteren?

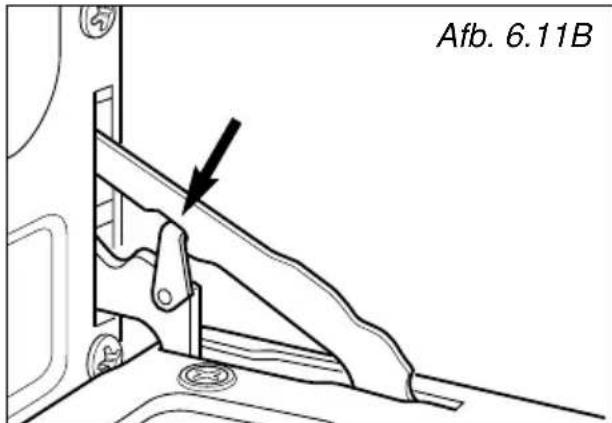

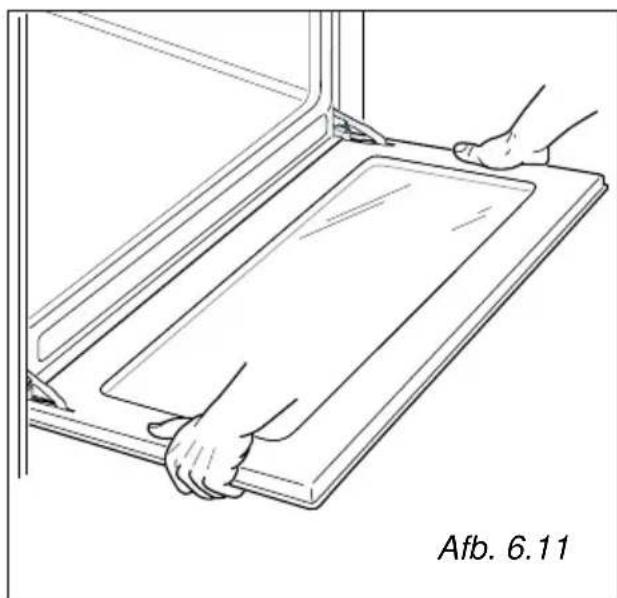

Open de deur volledig, hang de borgring aan de scharnieren (afb. 6.11B), verwijder de onderste pen en vervolgens de bovenste bajonet (afb. 6.11C-6.11D). Plaats de deur op een zachte ondergrond. Monteer in omgekeerde volgorde.

Kan ik een WOK-pan gebruiken zonder het speciale rooster?

Nee. De drievoudige kroonbrander vereist het speciale WOK-rooster (afb. 3.5a-3.5b). Het gebruik zonder dit rooster kan ernstige storingen aan de brander veroorzaken.

Hoe de tijd instellen op de programmeur?

Druk op de toets + (afb. 5.2) en vervolgens op +/- om aan te passen. Een andere methode: druk tegelijkertijd op + en - tot de tijd knippert, en stel dan in.

Wat te doen als er een programmeerfout optreedt?

Als de symbolen AUTO en knipperen met een geluidssignaal, betekent dit een fout (baktijd langer dan einduur). Druk op de toets overschakelen naar handmatig om te annuleren en opnieuw te beginnen.

Hoe de ovenlamp vervangen?

Haal de stekker uit het stopcontact. Draai de lamp los en vervang deze door een vervangingslamp van 15 W, 230 V, E14, bestand tegen 300 °C. De vervanging valt niet onder de garantie.

GEBRUIKSAANWIJZING BPRNF960ANC M-SYSTEM

MAXI OVEN
FORNUIS
Gebruiks-en
Installatievoorschriften

Gebruiks-en installmentevoorschriften

Bladzijde 40

English

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van unsere fornuizen aangekocht en wij danken u voor uw vertrouwen. uw fornuis werk met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid. Opdat u het optimaal zou+kennen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aan-dachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende hulp zich om alle kwaliteiten van uw十几年e toestel te ontdekken.

Dit fornuis mag enkel worden gebrukt voor het doel waartoe het werk ontworpen, met name de bereiding van eetwaren.

Alleander gebruikdientalsonjuist engevaarlijk te worden beschouwd.

Wij wijzen elke aansprakelijkhid van de hand in geval van schade wegens onjuist, verkeerd of irrationnel gebruik van het toestel.

WAARSCHUWINGEN EN BELANGRIJKE RAADGEVINGEN VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Bij het gebruik van een elektrisch apparaat dient u enkele levensbelangrijke voorzorgsmaatregelen in acht te nemen.

In het bijzonder:

• raak het toestel nooit aan als uw handen of voeten vochtigহn.
• gebruik het toestel nooit als u bloootsvoets bent.
• vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.

De fabrikant wijst alle aansprakelijkheid af bij schade veroorzaakt door onjuist, verkeerd of irrationeel gebruik.

Lees de aanwijzingen met de grootste aandacht voordat u het apparaat installeert of gebruikt.

LET OP: Dit apparaat moet in overeenstemming met de geldende voorschriften geinstalleerd worden in een continu geventileerd vertrek.

BELANGRIJKE RAADGEVINGEN

• Controller na het uitpakken of het toestel volledig en onbeschadigd is. Gebruik het Niet bij twijfel, maar wend u tot een doorverkoper of roep er een vakkundig technicus bij.
• De verpakkingsonderdelen (plastic zakken, polystyreen, spijkers, sluits-trips, enz.)要去en buiten het bereik van kinderen worden gehouden, want bij vormen een potentiele bron van gevaar.
• Probeer Mooit de technische kenmerken van het toestel te veranderen want dat kan gevaar inhouden.
• Ga nooit over tot onderhoud of reining van het toestel zonder dat u het vooraf van het stroomnet heeft afgekoppeld.
• Als u beslist het toestel Niet meer te gebruiken of als u uw oude toestel wil opruimen, is het aanbevolen het eerst onbruikbaar te makeen op de manier die is bepaald door de geldende normen inzake gezondheids-en milieubescherming. Onderdelen die een gevaar voor kinderen+kennen betekenen, moeten onschadelijk worden gemaakt.
  Vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.
• Controller nadat u het komfoor heeft gebruikt of alle gasknoppen in de gesloten stand staan en draai de kraan van de toevoerleiding of gasfles zich.

• Houd kinderen uit de buurt van het apparaat, vooral wonneer dit gebruikt worden.
  Tijdens en na het gebruik van de oven bereiken enkele elementen en delen van het fornuis zeer hoge temperaturen (bijvoorbeeld het glas van de ovendeur). Raak deze oververhitte den Niet aan.

• Verwijder de eventuele aanwezigebeschermfolie van het komfoor voordat u met het installereren begint.

• Zet geen ontvlambare materialen in de oven of in het accessoirevak, want die zouden vlam+kunnen vatten tijdens de werking van het apparaat.
• Controller of de kabels van andere huishoudelijkke apparaten in de buurt van het fornuis Niet in aanlaking komen met de warme kookplaat of vast blijven zitten:tussen de ovendeur.
• Bekleed de ovenwanden in geen geval met aluminiumfolie. Zet geen bakblikken of overschalen op de bodem van de oven.
• De fabrikant kan nicht aansprakelijk worden gesteld voor schade die te wijten is aan het oneigenlijke, foute of onderstandige gebruik van het toestel.
• De componenten van het fornuis kūnen gerecycleerd en dus opnieuw gebruikt worden. Voor verwerking ervan als afval gelden de normen die in het land waarin het apparaat gebruikt worden, van kracht�n. In geval van definitieve buitenbedrijfstelling要去 de voedingskabel worden afgesneden.

EERSTE INGEBRUIKNEMING VAN DE OVEN

Het is aanbevolen de volgende instructies te volgen:

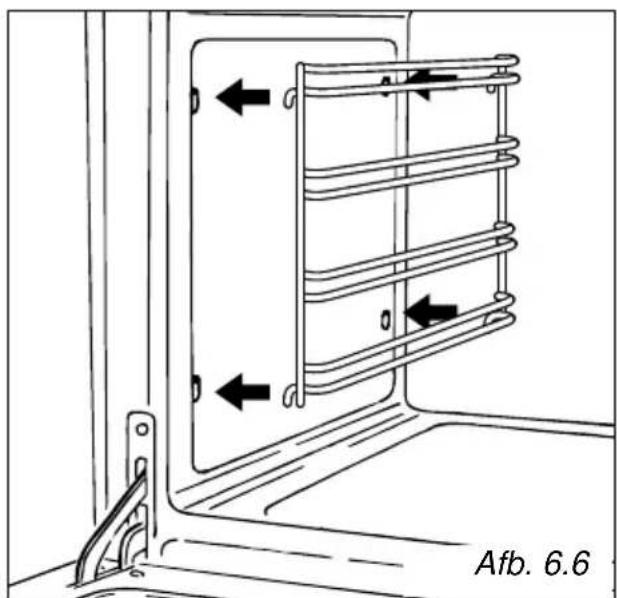

• Monteer de laterale roosters in de oven zoals beschreiben in het hoofdstuk "MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN".
• Plaats de roosters en de druippan.
• Verwarm de lege oven op maximaal vermogen om alle vetsporen op de verwarmingselementen te verwijden, zoals beschreiben in het desbetreffende hoofdstuk.
• Reinig de binnenzijde van de oven met een doek die u nat heeft gemaakt met water en een neutraal detergent. Droog grondig af.

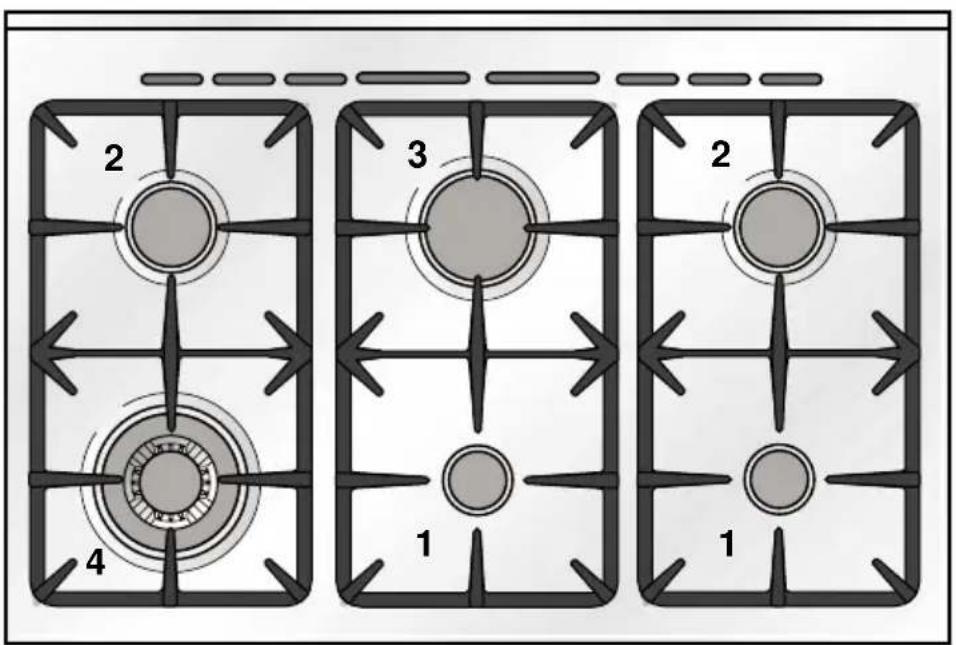

Afb.1.1

ALGEMENE KARAKTERISTIEKEN:

1. Snelkookplaat (A) 1,00 kW
2. Halfsnelle brander (SR) 1,75 kW
3. Snelle brander (R) 3,00 kW
4. Superbrander met driedubbele krans (TC) 3,50 kW

OPMERKING:

Elektrische ontsteking is ingebouwd in de bedieningsknoppen van de gasbranders.

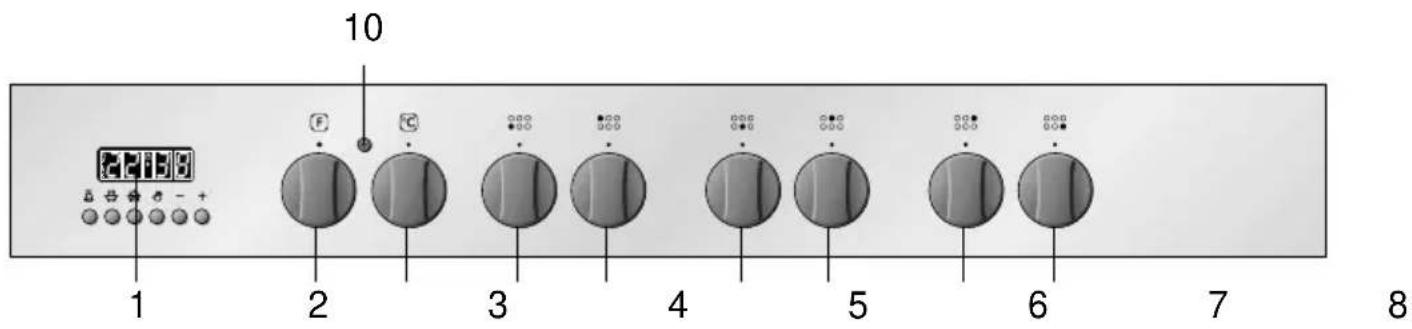

2 - KNOPPENBORD

Afb. 2.1

KNOPPENBORD

Beschrijving van de bedieningsknoppen

1. Elektronische programmeerenheid
2. Keuzeknop voor de bediening van de oven
   3.Thermostaatknop
3. Bedieningsknop brander links voor
4. Bedieningsknop brander links awhile
5. Bedieningsknop brander middenvoor
6. Bedieningsknop brander middenachter
   8.Bedieningsknop brander rechts darüber
7. Bedieningsknop brander rechts voor

Controleampje:

1. Temperatuurcontrolelampje van de oven

3 - KOOKTAFEL BEDIENINGSVOOR-SCHRIFT

GEBRUK VAN DE BRANDERS

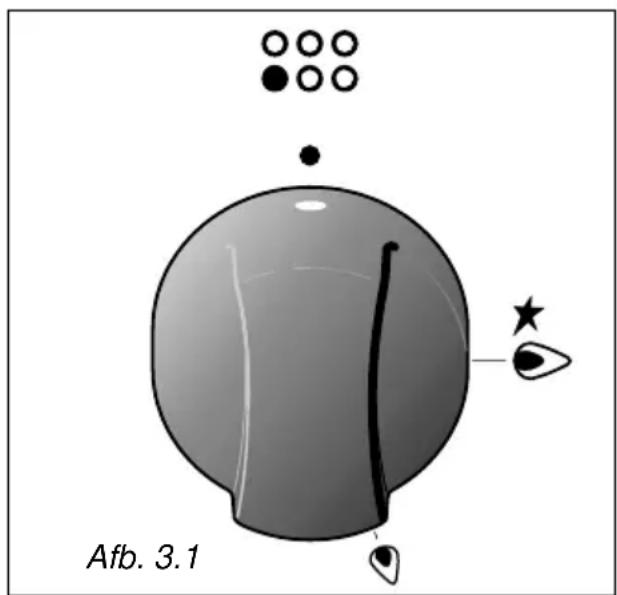

De gastoevoer maar de brander worden bediend door een knop (Afb. 3.1).

Door het merkteken op de knop rechtover de verschillende symbolen op het bedieningsbord teplaatsen gekommt men:

• merkpunt : gesloten kraan

(uitgedoofdebrander)

• merkpunt : vol debiet

(brander op maximum)

• merkpunt : vortraagd debiet

(brander op minimum)

Als de branders met moeite ontbranden vanwege de eigenschappen van het gas dat hetplaatselijke gasbedrijf levert, probeer het dan met de knop op de laagste stand.

Gebruik de hoogste stand om vloeistof snel aan de kook te brengen en de laagste stand voor het voorzichtig opwarmen van voedsel en om vloeistof aan de kook te honden.

Zet de bedieningsknop algid op een stand tussen de hoogste en de laagste stand, en nooit tussen de hoogste en de gesloten stand.

Controleer na het koken alkijd of u de bedieningsknop maar de gesloten stand heeft teruggedraaid.

Wonneer u het komfoor nicht gebrukt is het verstandig om de kraan op de gastoevoer zich te draaien.

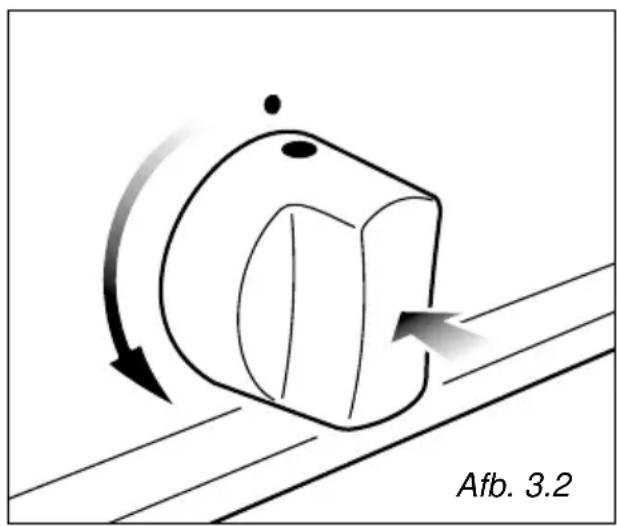

ELEKTRISCHE ONTSTEKING

Om de branders aan te steken:

1 - Om een brander te ontsteken要去 de bijbehorende bedieningsknop indrukken enা de hoogste stand (grote vlam draaien; houd de bedieningsknop ingedrukt totdat de brander aan is.

(Als de stroom is uitgevaltenkestu de brander ontsteken door er een vlam bij te honden).

2 - Regel de gaskraan op de gewenste stand.

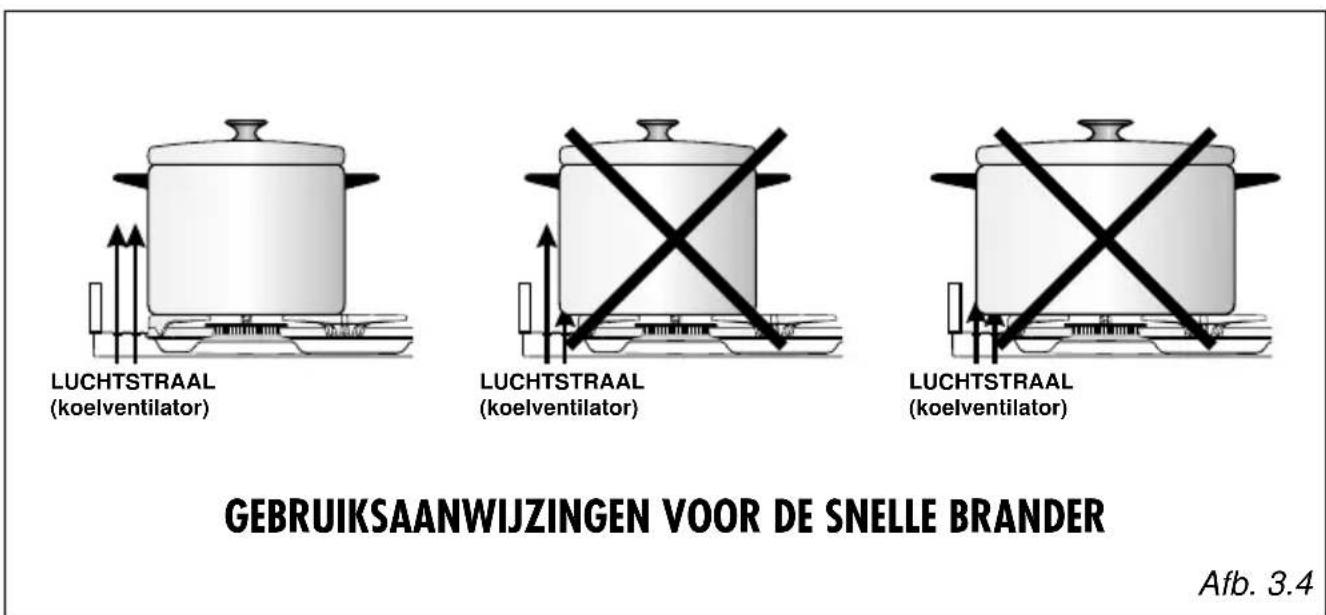

KEUZE VAN BRANDERS

De positie van de branders staat aangeduid op het bedieningsbord. Het symbol met verschillende kleur of grafisme duidt de brander aan die bediend worden door de kraan die zich er net onder bevindt.

De brander dient gekozen te worden in funktie van de diameter en de inhoud van de gezrukke kookpan.

Ter inlichting: de branders en kookpannen要去en volgens de hiernavolgende aanduidingen gebrukt te worden:

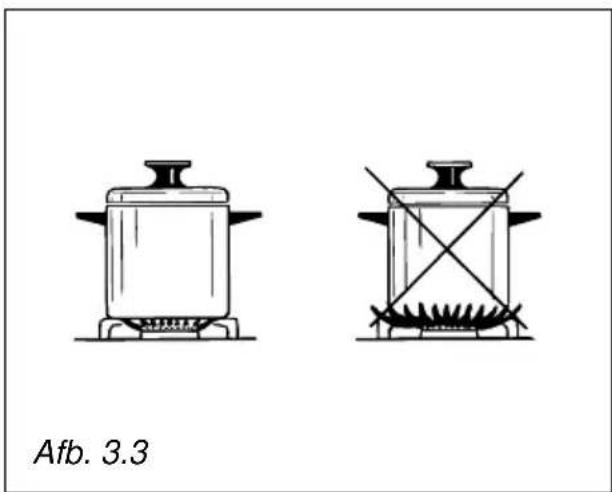

Het is belangrijk dat de diameter van de kookpan aangepast is aan het vermoen van de brandier teneinde het hoog rendement van de branders zo goed möglich te gebruiken en het onnodig gasverbruik te vermijden. Eenkleine kookpan op een grote branderplaatsenteneinde het gerecht vlugger aan de kook te brengen, dient tot niets want de warmteabsorptie blijft steeds bezelfdetegenover het volume en de oppervlakte van de braadpan.

BRANDERS DIAMETER KOOKPANNEN

Hulpbrander 12 - 14 cm

Half-snelle 16 - 24 cm

Snelle 24 - 24 cm

Driedubbele kroon 26 - 28 cm

Gebruik geen pannen met een holle of bolle bodem

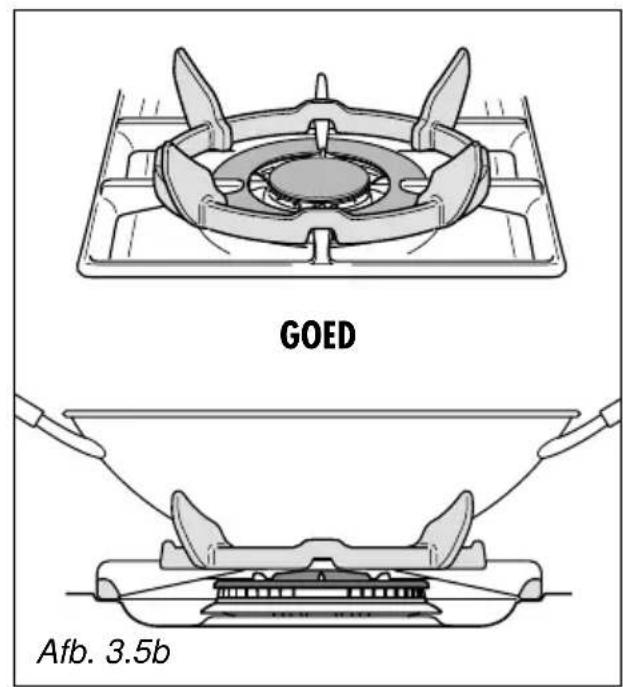

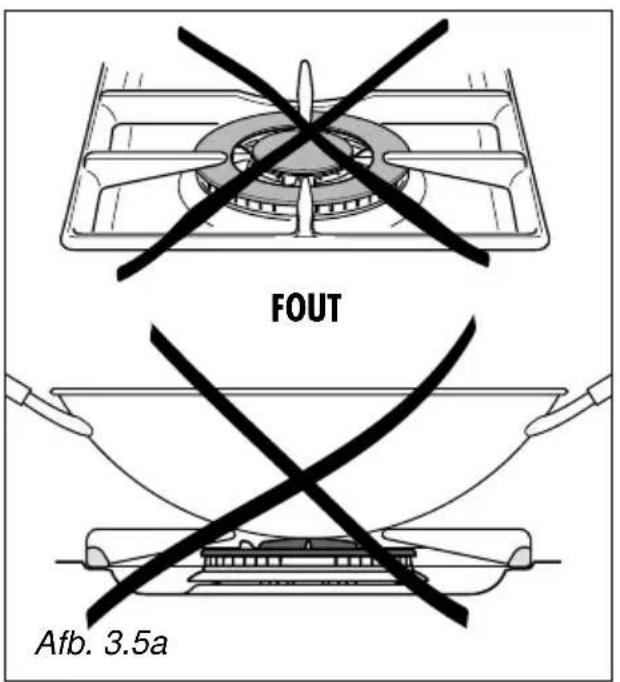

GEBRUKSAANWIJZINGEN VOOR DE DRIEVoudige BRANDER (Afb. 3.5a - 3.5b)

Plaats een pan met een platte bodem rechtstreeks op de pannendrager.

Wanner u een WOK pan gebrukt, moet u de meegeleverde standard op de branderplaatsen om een slechte werking van de drievoudige brander te voorkomen (Afb. 3.5a - 3.5b).

4 - ELEKTRISCHE MULTIFUNKTIE OVEN

Opgelet :

Tijdens de werkking van de oven is de ovendeur warm.

Houdt dejonge kinderen op afstand.

ALGEMENE KENMERKEN

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke Funktionele kenmerken bezit Het is inderdaad maybeijk 7 verschillende funkties te gebruiken om aan elke kookvereiste te voldoen.

Deze 7 funkties, met thermostatische contrôle, worden verwezenlijk door 4 verwarmingselementen:

• Onderweerstand
  Bovenweerstand
  grillweerstand
• Ringvormige weltstand 2500 W
  Ventilatiemotor 25 W
  Ovenlamp 15 W

OPMERING:

Voor het eerste gebruik is het raadzaam om de lege oven 30 minutes op stand te latent werken en verrolgens nogmaals 30 minutes op de maximumtemperatuur (thermostaatknop op 225^ ) in de standen en om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

WERKINGSPRINCPE

Het opwarmen en koken met de MULTI-FUNKTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte worden produceerd door de boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwte deze door de witgloeiende schroefgangen van een elektrische watstand en stuwt deze wee in de moffel. De warme lucht - alvorens weer aangezogen te worden omdezelfde cyc/us te hernemen - omhult de gerechten in de oven waar

1725 door dezwug en volledig gaargekookt worden.
1725 Bovendien kan men verschillende 2500 gerechten tegelijertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand geproducede warmte worden door deturbine in de oven verdeld.

d. door straling

De warmte wordt door de infra-roodstraalen van de grillweerstand uitgestraald.

e. door straling en ventilatie

De door de infra-loodgrillweerstanduitgestraalde warmte wordt door deturbine in de oven verdeld.

f.ventilate

Het voedsel wordt zonder verwarming door de ventilator ontdooid.

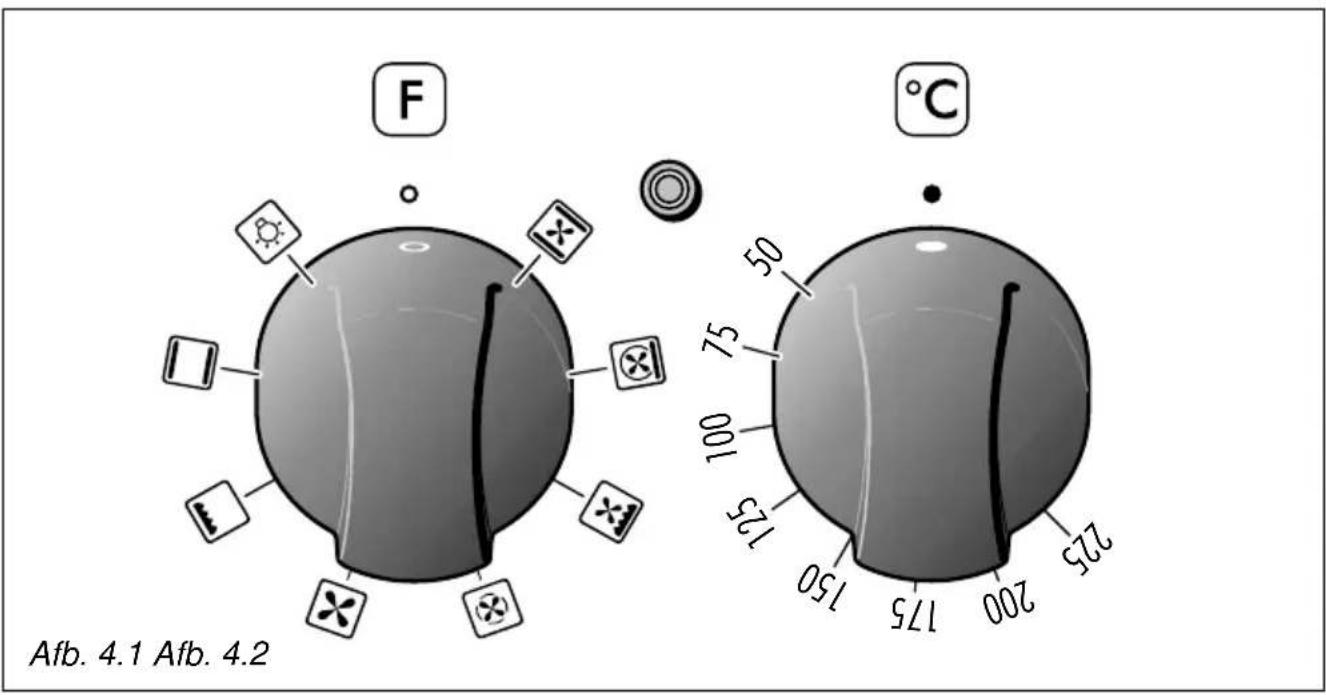

THERMOSTAAT (Afb. 4.2)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste funktie teplaatsen en door dethermostaatknop op de gewenste temperatuur in te stellen.

De contrôle van de werkung (ON-OFF) van de verwarmingselementen worden UITgevoerd door de thermostat;� werking worden aangegeven door het lampje op het knuppenbord.

BAKSTANDENSCHAKELAAR (Afb. 4.1)

Draai de knop met de klok mee om eén van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie,licht het ovenlampje (15 W) op. De oven blijft verlicht als de schakelaar op een van de funkties is ingesteld.

TRADITIONEEL KOKEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte worden door natuurlijke convectie verspreid en de temperatuur要去 geregeld worden van 50^ tot 225^ met dethermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven teplaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt moeten worden. Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische waarstand met infra-loodstraling.

Met de ovendeur zich gebruiken en met de thermostaatknop op een stand tussen 50^ en 225^ voor ten hoogste 15 minuten en verwolgens op 175^ .

De grill nicht länger dan 30 min. gebruiken.

Opgelet :ijdens de werkking van de oven is de ovendeur warm. Houdt dejonge kinderen op afstand.

Voor een correct gebruik verwijzen wij hier hoofdstuk "Gebruik van de grill"

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVRO REN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.

Te gebruiken met dethermostaatknop op stand * daar elke andere stand geen enkeleuitwerking heeft.

Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

Aangeraden Gebruik:

Om snel de ingevroren gerechten te ontvriezen.

Ongeveer eén ur per kilo.

De duur variëert in funktie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

KOKEN MET WARME LUCHT

Werking van de ringvormige waterdan van de turbine.

De warmte worden door gedwonden convectie verspreid en de temperatuur dient geregeld te worden van 50^ tot 225 ^ C d.m.v. de thermostaatknop. De oven要去iet voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje要去en hebben en binnen zacht of roze dienen te+zijn.

Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-loodgrillweerstand en de turbine.

De warmte worden hoofdzakelijk verspreid door straling en de ventilator verdweit de warmte over de ganse oven. De temperatuur moet d.m.v. dethermostaatknop worden geregeld op een stand tussen 50^ en 175^ (voor maximaal 30 minutes).

De oven要去oorverwarmd worden gedurende 5 minute.

Attentie: Voor gebruik要去 de deut-van de oven gesloten zijn.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij hier hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk,entre-cote,hamburger,enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF Zachtjes OPWARMEN VAN GERECHTEM

Werking van de bovenweerstand, van de ringvormige wonderstand en de turbine.

De warmte worden verspreid door gedwonden convectie, meteer intensiteit op het niveau van de bovenweerstand.

De temperatuur dient geregeld te worden van 50^ tot 140^ met dethermostaatknop.

Aangeraden Gebruik:

Om vooraf gekooke gerechten warm te houden. Om zachtjes de reeds gekooke gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.

De boven-en onderwarmte worden in de oven verdeld door semi gedwongen convectie.

De temperatuur dient geregeld te worden van 50^ tot 225^ met dethermostaatknop.

Aangeraden Gebruik:

Voor große hoeveelheden en grotere volumes die gelijkmatig要去en gebakken of gebraden worden.

Vb.: roulades, kalkoen, lamsbout, taart, enz.

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in bokalen geleurt als volgt (volle bokalen, hermetisch gesloten):

a. de schakelaar op stand plaatsen;
b. dethermostaatknop op stand 185^ plaatsen en de oven voorverwarmen;
c. de druiplaat met warm water vullen;
d. de bokalen op de druipplaat zetten en erop letten dat ze elkaar Niet raken; de deksels bevochtigen met water; de ovendeur sluiten en dethermostaatknop op stand 135^ plaatsen.

Wanner het steriliseren begint, t.w. wanner er luchtbellen in de bokalen gevormd wor den, de oven uitschakelen en lien afkoelen.

VERBETEREN

De schakelaar op stand Staatsen en dethermostaatknop op stand 150^ Brood wordt weeer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werk.

BRADEN

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

• de oventemperatuurinstellen:tussen 180^ en 200^
• de hoeveelheid en de kwaliteit van het vlees.

SIMULTAAN KOKEN

De standen en de MULTIFUNKTIE oven latente verschillende heterogene bereidingen simultaan te koken. Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is möglich sonst de dampen en vetten geoxydeerd worden door de elektrische waarstand en zich dus nicht kenn uneven afzetten op de gerechten.

De enige te nemen voorzorgen zich:

• de kooktemperaturen要去en zo dicht möglich bij elkaar liggen met een verschil van maximum 20^ tot 25^ tussen de extreem vereiste temperaturen voor de verschillende gerechten;
• de gerechten zullen op verschillende tijdstippen in de oven geplaast worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energia en tijdbesparing.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens- te temperatuur.

Wanneer de oven de gewenste temperaturbereikt heegt, het gerecht in de ovenplaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatatie geben we in volgende tabel enkele gerechten met hun bereid ingstemperauren in ^ C

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rundsvlees met uitjes 175^

Macaronikrans 175^

Vier-vierde gebak 175^

Karamelyla 175^

Gevulde tomaten 200^

Pizza 200^

Zeebrasem met uitjes 200^

Forel met amandelen 200^

Wijting in de oven 200^

Eend 200^

Aardappelen in de oven 200^

Appeltaart 200°

Soezendeeg 200°

Geroosterde paprika's 200°

Kalfskotelet 200°

Varkenskotelet 200°

Lamskotelet 225°

Kalfsgebraad 225°

Kippegebraad 225°

Appelen in de oven 225°

Eieren in vuurvaste schoteltjes 225°

Omelet 225°

Rundsgebraad 225°

Lamsbout 225°

Lamsschouder 225^

Gegratineerde macaroni 225°

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand kan het roosteren zonder braadspit gbeuren, waar delucht volledig rond de gerechten verspreid worden. De thermostaatknop op stand 175^ plaatsen en na voorverwarming van de oven de gerechten op het roosterplaatsen, de ovendeur sluiten en de oven latent verder verwarmen tot het roosteren voleindigd is.

Voor het eind van de kooktijd enkele boterkruilletjes toevoegen om het mooie gravneffekt te bekomen.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOPEN MET DE GRILL

De oven moet voorverwarmd worden gedurende 5 minute.

Voor gebruik moet de deur van de oven gesloten zich.

Het gerecht op het ovenroosterplaatsend dat zo hoog möglichk in de oven worden geschoven.

Breng de overschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik要去 de deur van de oven gesloten zich.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

De elektronische programmering is een mechanisme met de volgende functies:

• 24-uurs klok met lichtgevend display
• Kookwekker (in te stellen tot aan 23研究成果 en 59 minutes)
  -Programma voor automatisch bakken in de oven.
  -Programma voor half-automatisch bakken in de oven.

Beschrijving van de drukknoppen:

Kookwekker
Baktijd
Einde baktijd
Handmatige bediening en ongedaan make van de ingeschakelde programma's.
Vooruit zetten van de cijfers van alle functies
Achteruit zetten van de cijfers van alle functies en instellen van het geluidssignaal.

2038

一

+

Afb. 5.1

Beschrijving van de oplichtende tekens:

AUTO - knipperend - Programming op automatische bediening maar nog Niet geprogrammeerd (men kan de oven nicht aanzetten).

AUTO - Brandt, maar knippert nicht -Programmering op automatische of halfautomatische bediening met ingeschakeld programma.

Programming op handmatige bediening of automatisch bakken in werkung.

Kookwekker in werking

en AUTO - knipperend en met geluidssignaal - Verkeerde programmering (de baktijdinstelling is langer dan de instelling van einde baktijd).

Opmerking: Het programmeren (met een hand) gebeurt door het indrukken van de knop die overeenkomt met de gewenste functie.

Nadat men deze waar hebft losgelaten dient men binnen 5 seconden deijd in te stellen met de toetsen od edere keer dat de stroom uitvalt worden de programmering op nul gezet.

兹

一

+

Afb. 5.2

DIGITAALKLOK (afb. 5.2)

De programmeer-eenheid is voorzien van een elektronische klok met Lichtgevende cijfers die de uren en de minutes aangeven. Bij de eerste aansluiting van de oven op het elektriciteitsnet of na een stroomstoring waar er drie knipperende nullen zichtaar op het display van de programmeer-eenheid.

Om de tijd in te stellen dient U het knopje en cervolgens het knopje ^+ of - ingedrukt houden totdat de klok op de juisterijk staat (afb. 5.2).

Er bestaat ook een ander systeem: druk de knopje tegelink in en druk tegelijker-tijd op de knopjes ^+ of 一

Opmerking: Bij het instellen van dearend worden eventuele in werkig zijnde of ingestelde programma's op nul gezet.

HANDMATIGEBEDIENINGVANDE OVEN ZONDER PROGRAMMERING

(afb. 5.3)

Om de oven handmatig te bedieren, zonder gebruik van de programmering, moet het knipperende opschrift AUTO wordenuitgezet door op de knop drukken (het opschrift AUTO za uitgaan, verwijl hetsymbol gaat branden).

Let op: Als het opschrift AUTO nicht knippert (hetgeen betekent dat er al een bakprogramma is ingesteld) zorgt het indrukken van de knop voor het wissen van het programma en voor het omschakelen maar de handmatige bediening.

Indien de oven aanstaat dient men hem handmatig uit te zetten.

Afb. 5.3

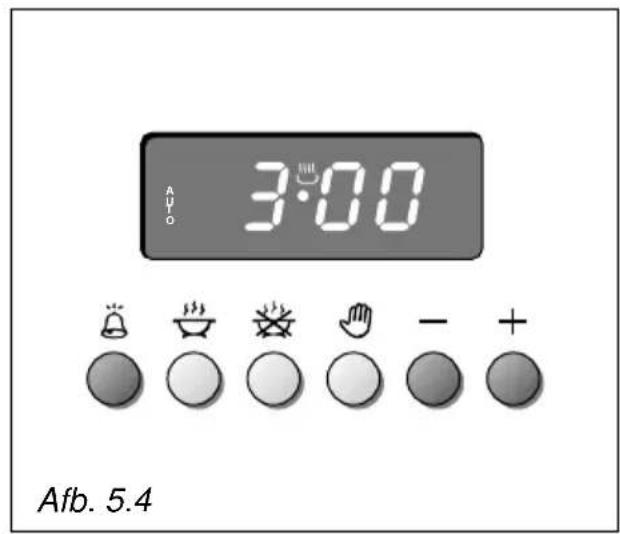

ELEKTRONISCHE KOOKWEKKER (afb. 5.4)

De kookwekkerfunctie bestaat slechts uiteen geluidssignaal dat ingesteld kan worden voor een tijsdbestek van maximaal 23 uu er 59 minuten.

Om deijd in te stellen moet U op het knopje drukken en verrolgens op het knopje of totdat het display de gewensteijd aangeeft (afb. 5.4).

Als de kookwekker is ingesteld verschijnt deijd van de klok weer op het display en gaat het symbool branden.

Het terugtellen begint onmiddelijk.

Dit is op elk gewenst moment te zien op het display wonneer U het knopje indrukt.

Als de ingesteldeijd verstreten is gaat het symbol dit en hoort U een repe-terend geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

INSTELLING VAN DE TOON VAN HET GELUIDSSIGNAAL

Door op de knop te drukken hoort U na elkaar drie verschillende klanken. Het als LASTe gehoorde geluidssignaal blijft ingesteld.

AUTOMATISCH BAKKEN (afb. 5.5 - 5.6)

Voor het automatisch bakken in de oven要去 U:

1. De baktijd instellen
2. Einde baktijd instellen
3. Temperatuur en functie van de oven instellen.

Hiervoor gaat U als volgt te werk:

1. Stel de baktijd in door op de knop te drukken en verrolgens op de knop ^+ (vooruit) of (achteruit, als men over de gewensteijd heb n is gegaan).

Het opschrift AUTO en het symbolen gaan branden.

1. Druk op de knop de baktijd, reeds opgeteld bij het tijdstip van de klok verschijnt op het display.

Stel het tijdstip van einde baktijd in door op de knop 艹 te drukken; indien men over het gewenste tijdstipBeen gaat kan men achechteruit gaan door op de knop, te drukken.

Na deze instelling zah het symbool doven. Indien na deze instelling het opschrift AUTO op het display knippert en men een geluidssignaal hoort, betekent dat dat er een fouit is gemaakt bij het programmeren, dat wil zeggen, dat de baktijd over de tijd van de klok heb en is ingesteld. in dit geval dient men het tijdstip einde baktijd of de baktijd te wijzigenen op de hierboven aangegeven wijze.

1. Stel de temperatuur en de bakfunctie in met behulp van de schakelaar en de thermostaat van de oven (zie de betreffende hoofdstukken).

De oven is nu geprogrammeerd en alle zal automatisch functioneren: de oven zal op het juiste moment worden ingeschakeld en cervolgens, na het verstreijken van de baktijd op het geprogrammeerde tijdstip waar uit te gaan.

Tijdens het bakken blijft het symbol [1,1], branden en door op de knop drukken kan men op het display aflezen hoe lang het nog duurt tot het einde van de baktijd.

Het bakprogramma kan op ieder gewenst ogenblick worden uitgeschakeld door op de knop te drukken.

Na het verstijken van de ingestelde baktijd worden de oven automatisch uitgeschakeld. Het symbool gaatuit, het opschrift AUTO knippert en men hoort een geluidssignaal dat kan worden afgezet door op een willekeurige knop te drukken. Zet de schakelaar en de thermostat van de oven op de nulstand, en zet verwolgens de programmeer-eenheid op de "handmatige" bediening door op de knop te drukken.

Let op: Als de stroom uittvalt springt de klok op nul en worden alle ingestelde programma's gewist. De stroomuitval wordt gesignaleerd door het de knipperende cijfers op het display.

HALFAUTOMATISCH BAKKEN

Met deze instelling gaat de oven automatisch uit na de gewenste baktijd. Er zijn twee manieren om half-automatisch te bakken:

1e MANIER: Programming van de baktijd (afb. 5.7)

Stel de baktijd in door op de knop te drukken enervolgens op de knop (+ (vooruit) of de knop fichte- ruit, wonneer men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbol gaan branden.

2e MANIER: Programming van einde bak-tijd (afb. 5.8)

• Stel het tijdstip van einde baktijd in door op de knop te drukken en

vervolgens op de knop (vooruit) of de knop fachteruit, wanneer men over de gewensteijd Been is gegaan).

Het opschrift AUTO en het symbolen gaan branden.

Wonneer men een van deze programmeringen heeft uitgevoerd dient men de temperatuur en de bakfunctie van de oven in te stellen met behulp van deschakelaar en dethermostat (zie de betreffende hoofdstukken).

De oven zal onmiddelijk worden ingeschakeld en na het verstreijken van de ingesteldeijd of bij het bereiken van het als einde baktijd ingestelde tijdstip zal hij automatisch waar worden uitgeschakeld.

Tijdens het bakken blijft het symbol branden en door op de knop drukken kan men van het display aflezen hoe lang het nog duurt voordat de baktiend afgelopen is.

Het bakprogramma kan op ieder gewenst moment ongedaan worden gemaakt door op de knop te drukken.

Als de baktijd verstreken is worden de oven uitgeschakeld en dooft het symbol , het opschrift AUTO knippert en men hoort een geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

Zet de schakelaar en de thermostat op de nulstand en zet de programmering op de handmatige bediening door op de knop te drukken.

ALGEMENE RAADGEVINGEN

• Wonneer het toestel nicht gebruikt wordt is het raadzaam de gastoevoerkraan te sluiten.
• De staat van de aansluitingsbuis van de fles of de gasleiding regelmatig controleren. Deze moet in perfekte staat zich en moet onmiddelijk verwangen worden in geval er anomalien vastgesteld worden.
• Het smeren van de kranen mag enkel uitgevoerd worden door een vakman. Wanner een kraan stram worden, deze Niet forceren.
• Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

Let op: Het oppervlak van het komfoor wordenijdens het koken zeer heet. Houd kinderen uit de buurt van het komfoor.

Let op

Het apparaat kan zeer heet worden, vooral rondom de kookzones. Daarom is het belangrijk dat kinde- ren Niet alleen in de keuken worden gelaten wonneer het apparaat in werkig is.

Geen machine met stoomstralen gebruiken want het vocht zou in het apparaat+kunnen binnendringen en het gebruik ervan gevaarlijk make.

EMAIL

De geëmailleerde delen mogen enkel schoongemaakt worden met een sponsen zeep of andere nicht schurende middelen. Bij voorkeur met een Zoemvel droogwrijven.

Alkalische of zure vlekken (citroensap, azijn, enz...)要去en onmiddelijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

ROESTVRIJSTALEN DELEN

mod.BPRF 960

Schoonmaken met een special - in de handel verkrijgbaar - middel.

Afdrogen met een zachte doek, liefst met een zeem.

Opmerking: Bij een ononderbroken gebruik kan de voortdurend hoge temperatuur verkleuringen om de branders veroorzaken.

ONDERDELEN VAN ROESTVRIJ STAAL, ALUMINIUM EN OPPERV LAKKEN MET EEN PRINT

Reinig deze onderdelen en oppervlakken met een hiervoor geschikt reinigingsmiddel. Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen alkijd zeer zorgvuldig gereinigde te worden om beschadigingen te voorkomen. U worden geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

LET OP: Gebruik nooit schurende of bijtende reinigingsmiddelen aangezie nen deze het beschermende oppervlak onherstelbaar beschadigen.

GASKRANEN

Wend u tot de Servicedienst als de gaskranen nicht goed werken.

BRANDERS EN ROOSTERS

Deze können van het komfoor afgenomen worden en in een sopje gewassen worden

Na het schoonmaken moet u de branders goed afdrogen en zorgvuldig op hun plaats terugzetten.

Het is zeer belangrijk dat u de vlamverdeler en de kap van de branders goed op hun plaats teruggezet. De brander kan nicht goed werken als deze onderdelen verkeerd geplaatst+zijn.

Opmerking: De elektrische ontsteking kan defect raken als deze worden gebrukt wonneer de branders zich verwijderd.

Afb.6.1

DE BRANDERS CORRECT PLAATSEN

Het is zeer belangrijk dat u de vlamverdeler F en de kap C van de branders goed op hunplaats teruggezet (Afb. 6.1-6.2. De brander kan nicht goed werken als deze onderdelen verkeerd geplaatst zich.

Bij toestellen met elektrische ontsteking moet er worden gecontroleerd of de elektrode "S" (Afb. 6.1) schoon is, zodat deze goed kan vonden.

Afb. 6.2

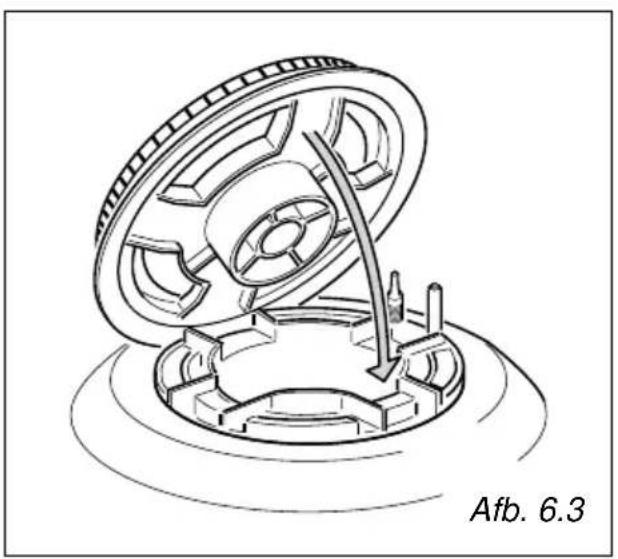

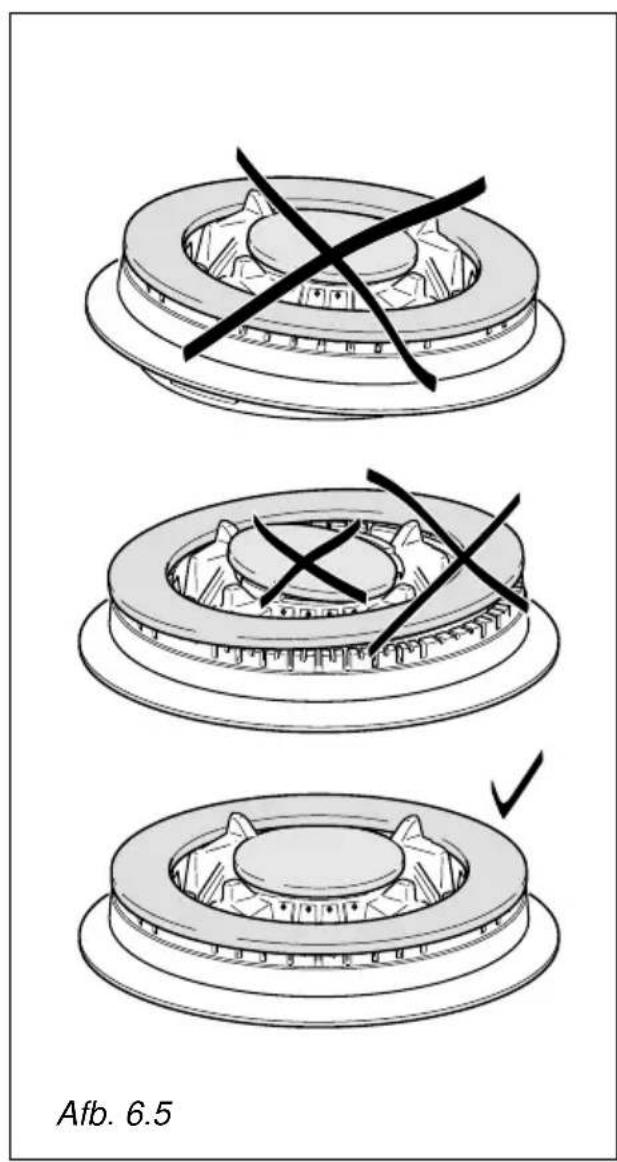

BRANDER MET DRIEDUBBELE KRANS

De brander要去 geplaatst worden zoals in afb. 6.3 is aangegeven.

De ribben van de brander要去en in de uitsparingen steken zoals is aangeduid met de pijlen.

Zet de kap A en de ring B op hun plaats (afb. 6.4 - 6.5).

Als de brander goed geplaatst is kan hij nicht draaien (afb. 6.4).

OVENRUIMTE

Maak de ovenruimte na iedere kookbeurt schoon.

Voor de schoonmaak derekken aan de zijkanten van de oventuimte uitmelen en deze terugmonteren als u klaar bent. Wanner de oven nog lauw is, de binnenwanden afwassen met een doek die in heet water met zeep of een ander geschikt product gedrenkt is.

De bodem van de oven, de zijdelingserekken, de druipschaal en het rooster zich uit te nemen en in de goatsteen te wassen.

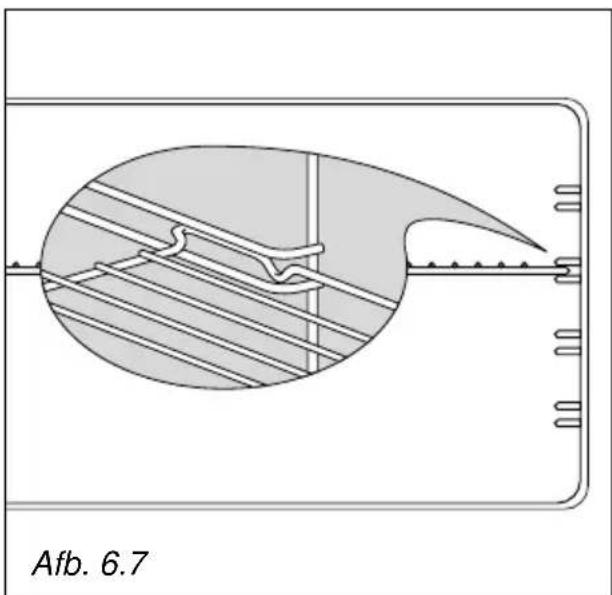

MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN

• Bevestig de uitneembare lijplaten aan de gaten van de lijwanden in de oven (Afb. 6.6)

Schuif de vetvanger en het rooster in het midden in de richels van de uitenbare zijplaten (Afb. 6.7).

-Het demonteren geschiedt in omgekeerde volgorde.

VERVANGEN VAN HET OVENLAMPJE

Haal de stekker van het aansluitsnooruit het stopcontact.

Draai het lampje los en verrang het dooreen lampje dat bestand is gegen hoge temperaturen (300^) spanning 230 V (50 Hz), 15 W, E14.

DRUIPSCHAAL

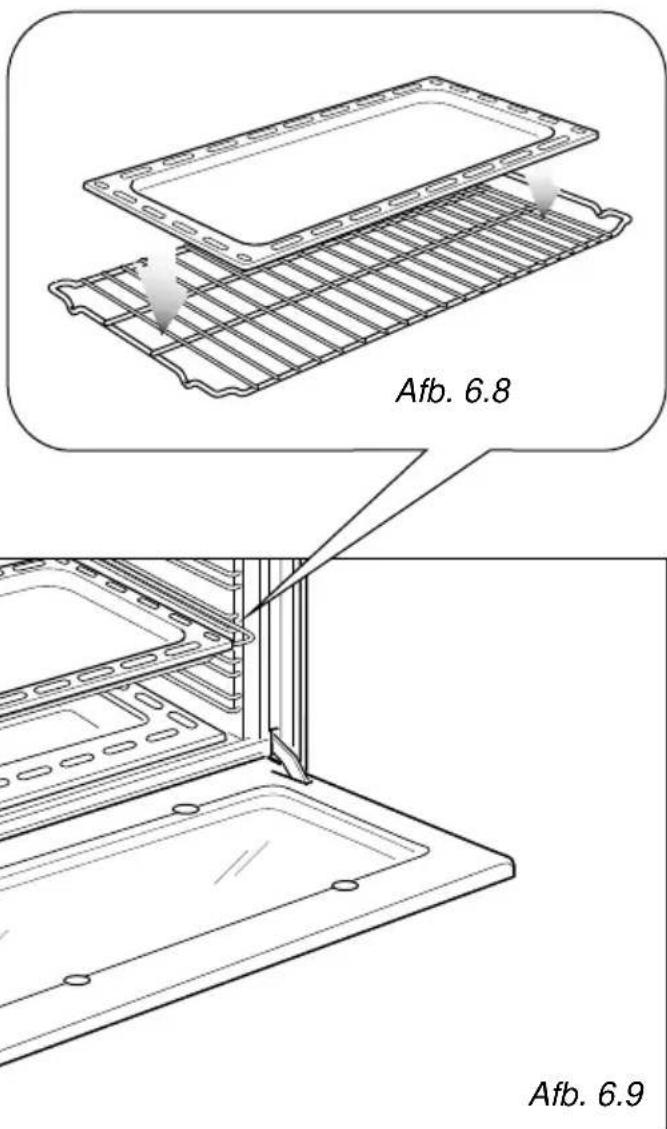

De druipschaal dient goed op het rooster te worden geplaats (afb. 6.8) en cervolgens in de zijdelingse rekken te worden geschoven (afb. 6.9).

OVENDEUR

De binnenruit kan gemakkelijk uitgenomen worden bij onderhoud. Hiervoor de 4 hechtingsschroeven losdraaien (Afb.6.10).

DEMONTAGE VAN DE OVENDEUR

De ovendeur kan eenvoudig worden gedemonteerd op de volgende wijze:

• De ovendeur volledig openen (Afb. 6.11A).
• De vastzetring inhaken in de pen van de linker- en rechtschamier (Afb. 6.11B).
• Neem de deur vast zoals getoond in Afb. 6.11.
• De deur eenklein beetje openen, loshaken en de onderste pen van descharnieren uithun behuizing halen (Afb.6.11C).
• Ook de bovenste pen van descharnierenuithaar behuizing halen (Afb.6.11D).
• Leg de leur op een zacht oppervlak.
  Ga in omgeekerde volgorde te werk om de deur opnieuw te monteren.

Aanwijzingen voor de installeratuer

IMPORTANT

• De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan Niet worden voldaan, verwalt de garantie.
• Indien het apparaat worden aangesloten op het elektriciteitsnet via een stopcontact in de muur awhile het apparaat, mag het stopcontact zich hoogstens 18 cm boven de vloer bevinden.
• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschemfolie.

U要去 de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

7 - INSTALLATIE

INSTALLATIE

Dit toestel behoort tot beschermingsklasse "2/1" gegen de oververhitting van aangrenzende oppervakken.

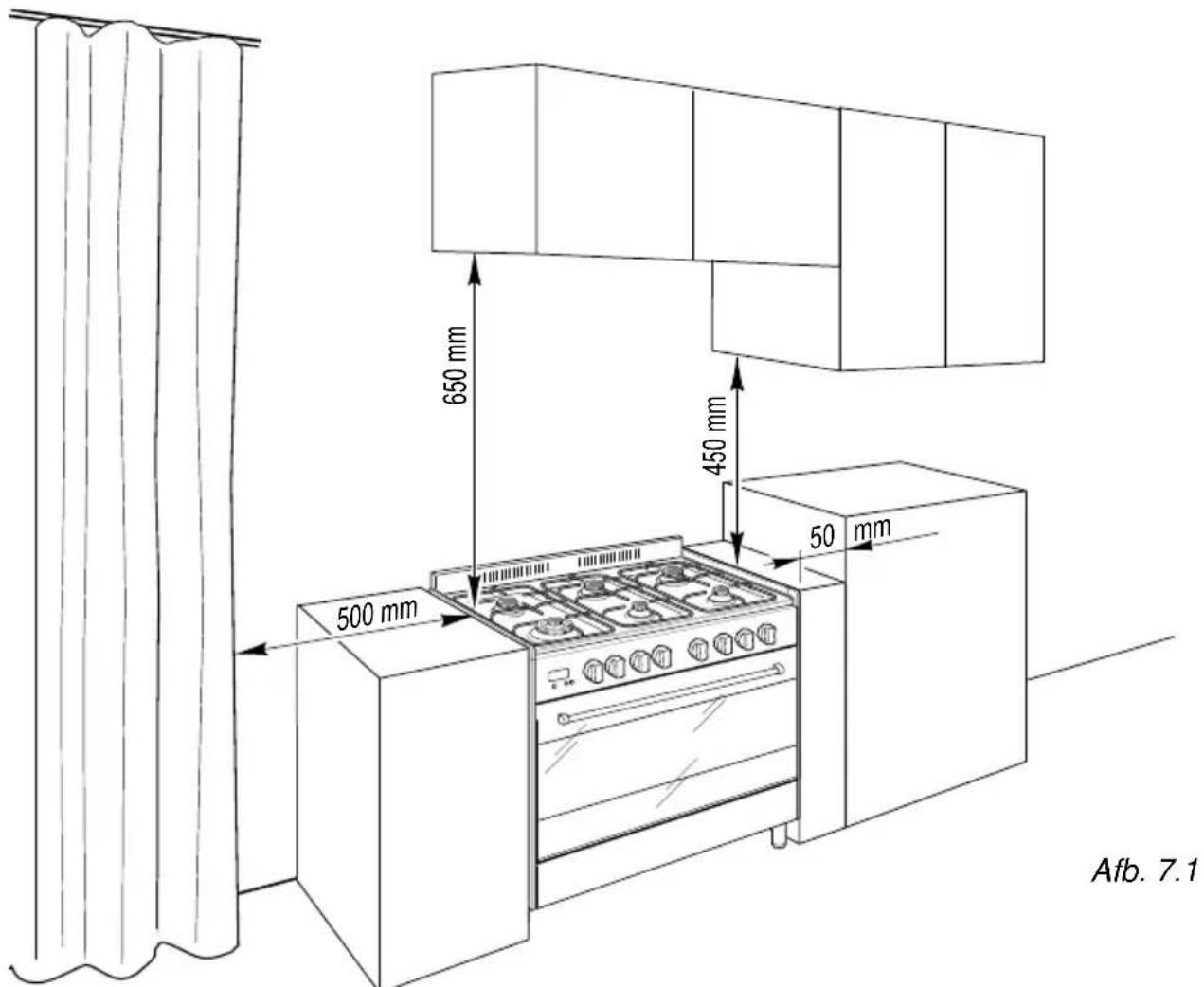

Tussen het toestel en de muur of kast ernaat moet minstens 50~mm afstand bewaard worden (Afb. 7.1).

De meubelwanden要去en bestand zijn gegen een temperatuur van 90^ boven de omgevingstemperatuur.

Het fornuis mag geinstalleerd worden in een keuken, in een eetkeuken of in een eenkamerwoning met kookhoek, maar Niet in een vertrek met een badkuip of douche.

De afstand:tussen het fornuis en een wand (muur kast) aan de zijkant die hoger is dan het fornuis, moet minstens 500~mm bedragen.

Indien het gasfornuis op een sokkel geplaatst is, moet men de nodige maatregelen treffen om te voorkomen dat het toestel van de sokkel glijdt.

Het fornuis要去 overeenkomstig Afb. 7.1 geinstalleerd worden.

ACHTERSCHERM

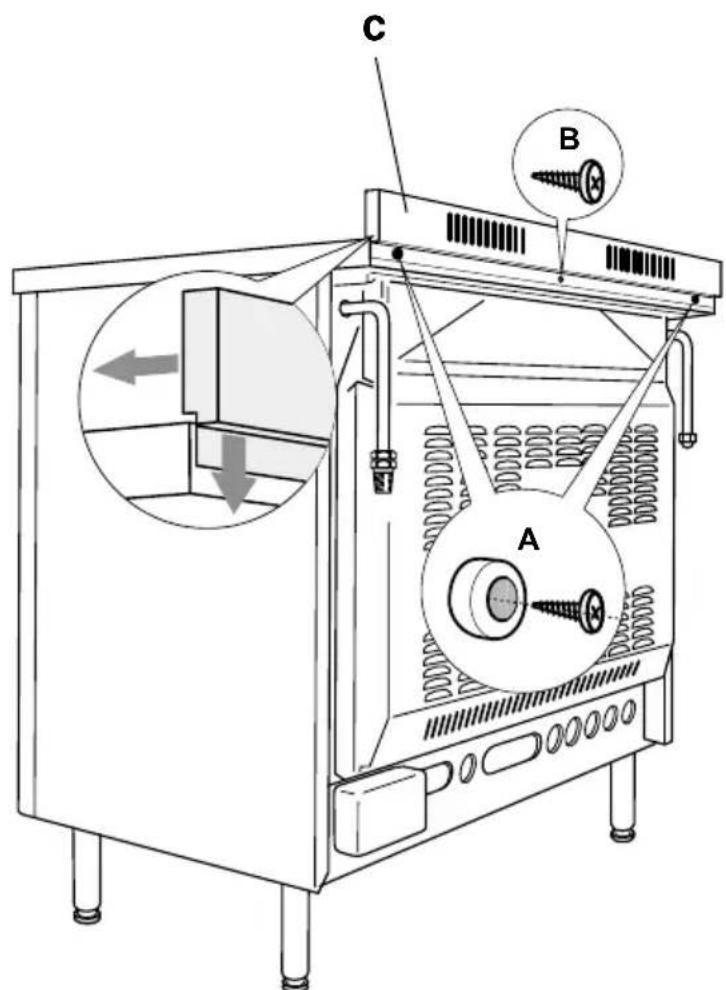

Assembleer het achterschemr "C" (afb. 7.2) alvorens het fornuis te installeren.

• Het achterschem "C" vindt u in de verpakkingchyter het fornuis.
• verwijder de beschermfolie en plakband voordat u het achterschem assembliert.
• Verwijder de twee afstandsringen "A" en de schroef "B" van de achterkant van de kookplaat.
• Assembleer het achterschemm zoals aangegeven in afbeelding 7.2 en bevestig het door de schroef "B" en de afstandsringen "A" vast te draaien.

Afb. 7.2

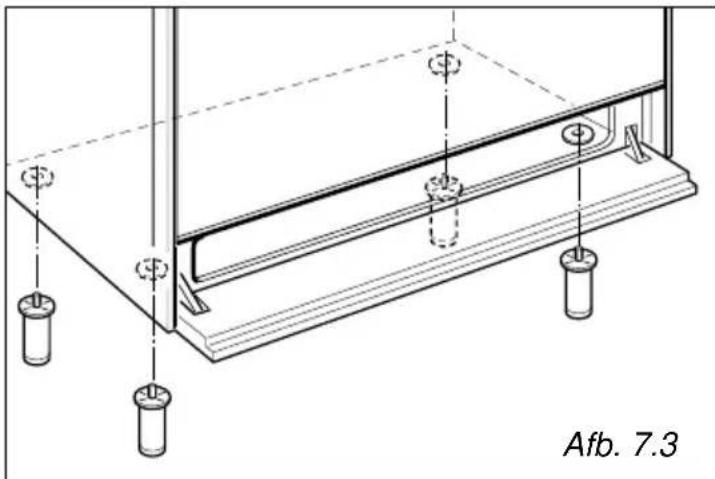

DE VERSTELBARE VOETEN MONTEREN

De verstelbare voeten moeten aan de onderkant van het fornuis worden gemonteerd voordat het fornuis in gebruik worden genomen.

Leg het fornuis met zijn achterkant op een stuk piepschuim van de verpakking, zodat de onderkant toegankelijk is en de voeten gemonteerd können worden.

HET FORNUIS WATERPAS ZETTEN

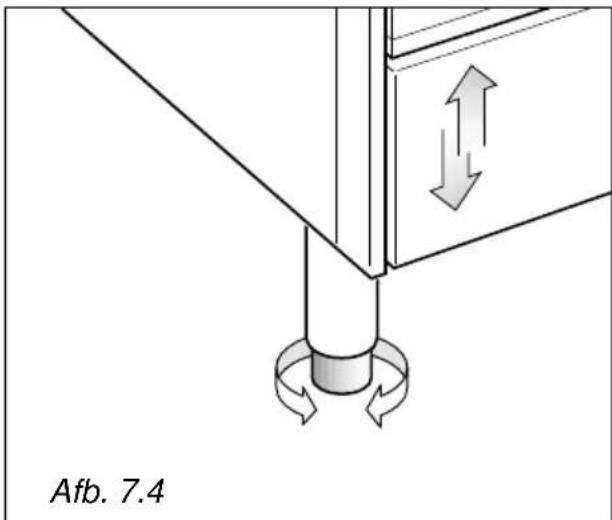

Het fornuis kan waterpas geplaats worden door de uiteinden van+zijn voeten IN of UIT te draaien (afb. 7.4).

WAARSCHUWING

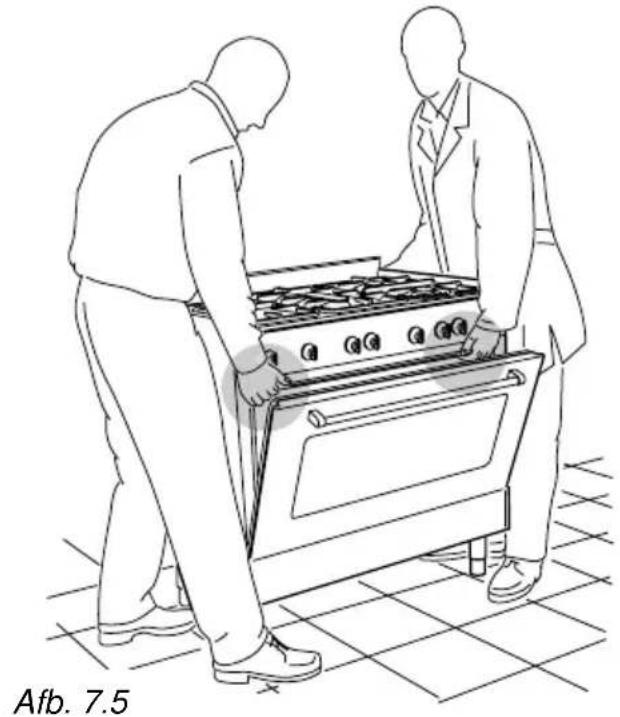

Hetrechtop zetten van het fornuis moet algid door twee personen worden gedaan, om te voorkomen dat de verstelbare voeten schade oplopen tijdens deze manoeuvre (afb. 7.5).

WAARSCHUWING

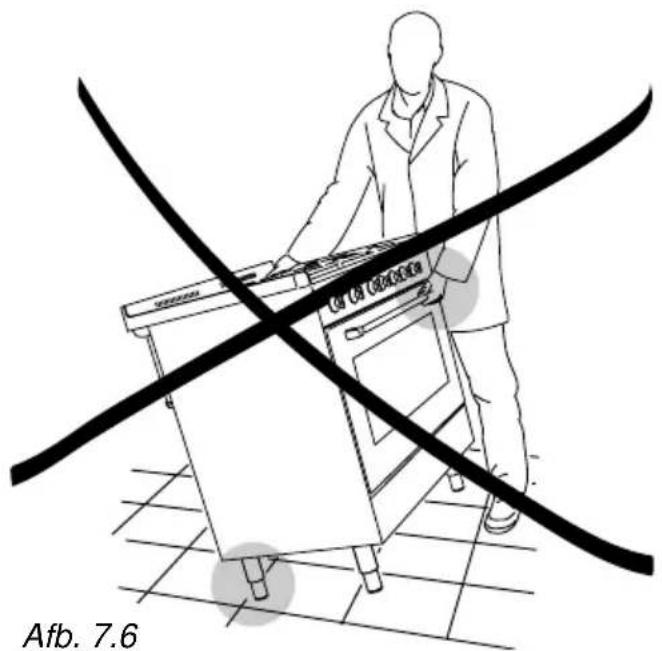

Pas op: til het fornuis bij hetrechtop zieten Niet op aan de deurhendel (afb. 7.6).

WAARSCHUWING

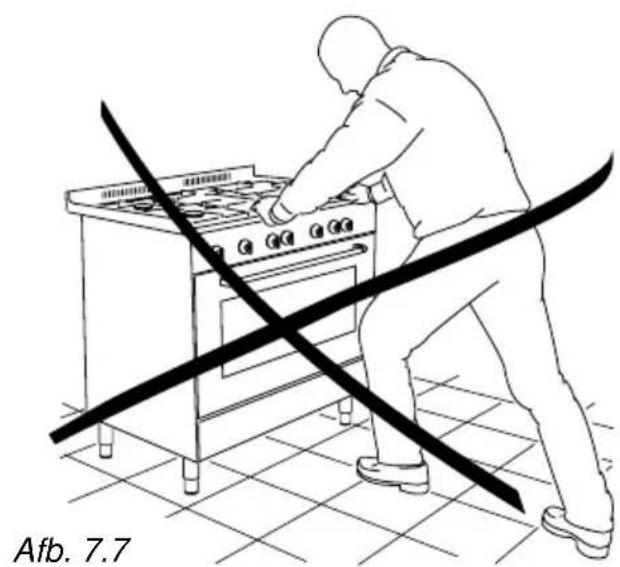

SLEEP het fornuis NIET over de vloer wanner u het maar deplaats van installatie vervoert (afb. 7.7).

Til het fornuis zo ver op dat+zijn voeten de vloer Niet raken (afb. 7.5).

De installateur dient deplaatselijk geldende regelgeving m.b.t. de ventilatie van het vertrek en de afvoer van verbrandingsproducten in acht te nemen. Tijdens een intensief en langdurig gebruik kan extra ventilatie nodig zich, bijvoorbeeld door een raam te openen of door de afzuinstallatie - indien aanwezig - op een hogere vermogensstand te regelen.

AFVOER VAN DE VERBRANINGSGASSEN

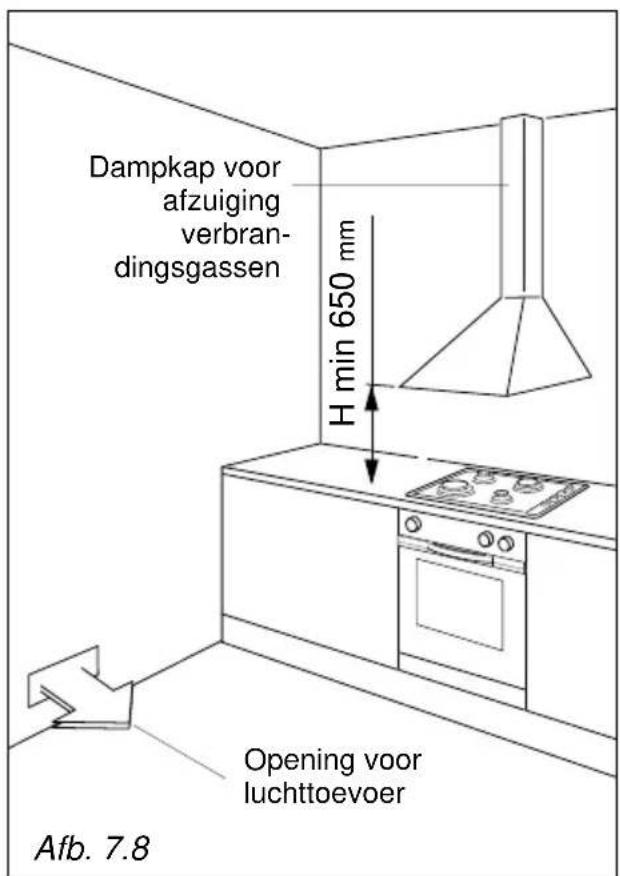

De afvoer van de verbrandingsgassen van het gaskookvuur moet gebeuren via een afzuigkap met externe uitgang, of een afzuigkap met recirculatie.

Indien dit nicht möglichk is, kan men de verbrandingsgassen afzuigen met een elektrische ventilator.

Die moet dan wel een aangepast vermogen haben zodate lucht in de kamer zeker indien er voldoende openings voor luchttoevoer aanwezig zich. (zie hoofdstuk Installatieruimte).

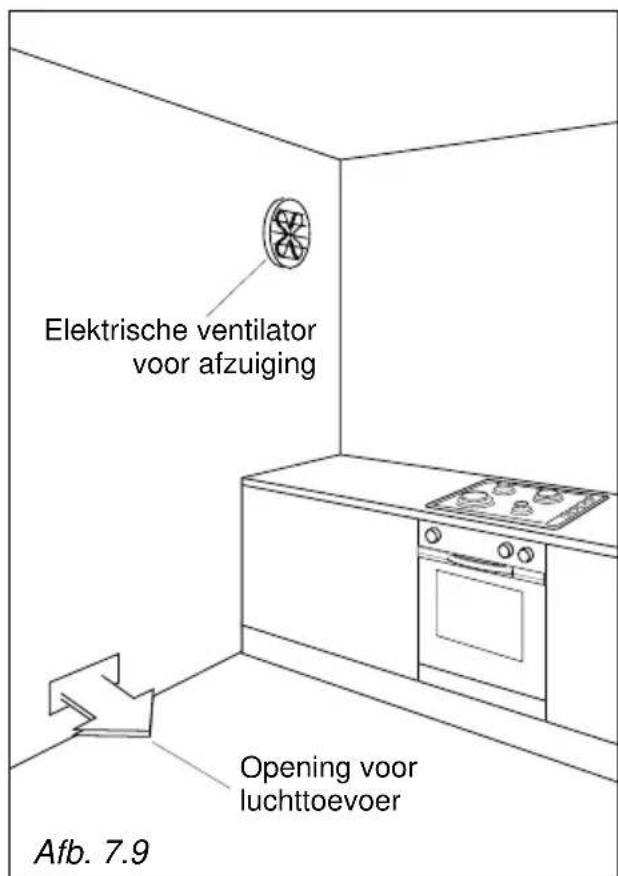

INSTALLATIERUIMTE

De kamer waar het gastroestel worden geplaatst, moet voldoende verlucht worden. Dit met het oog op het afvoeren van de verbrandingsgassen.

De verluchting moet gebeuren door middel van openingsen in de buitenmuur. In totaal moet men een min. oppervlakte bekomen van 200cm^2 verluchting.

Bij voorkeur gebruikt men openings die zich dicht bij het vloeroppervlak berinden, en tegenover de afvoer van de verbrandingsgassen zijn gelegen. De openings要去en zodanig gemaakt waar dat ze Niet{kunnenverstoppen,niet aan de binnenkant,noch aan de buitenkant.

Indien het Niet möglichk is van deze openings te voorzien, kan men verluchting vanuit een andere kamer aanbrengen, indien dit geen slaapkamer noch andere gevaarlijke kamer is. In LASTe instantie kan de keukendeur op een kier gezet worden om te verluchten.

8-GASGEDEELTE

De wanden van de naast het fornuis opgestelde de meubels moeten uit hittebestendig materiaal vervaardigd+zjin.

GASGEDELTE

Het fornuis is bij levering klaar voor gebruik met het type gas dat op het etiket op het toestel is vermeld.

Het kan soms nodig�zijn om van aardgas op een ander type gas over te schakelen.

U moet als volgt tewerkgaan, ongeacht voor welk type gas het toestel afgesteld is:

1) gasaansluiting
2) vervanging van de inspuiters
3) regeling van dekleinstand van de branders van de kooktafel

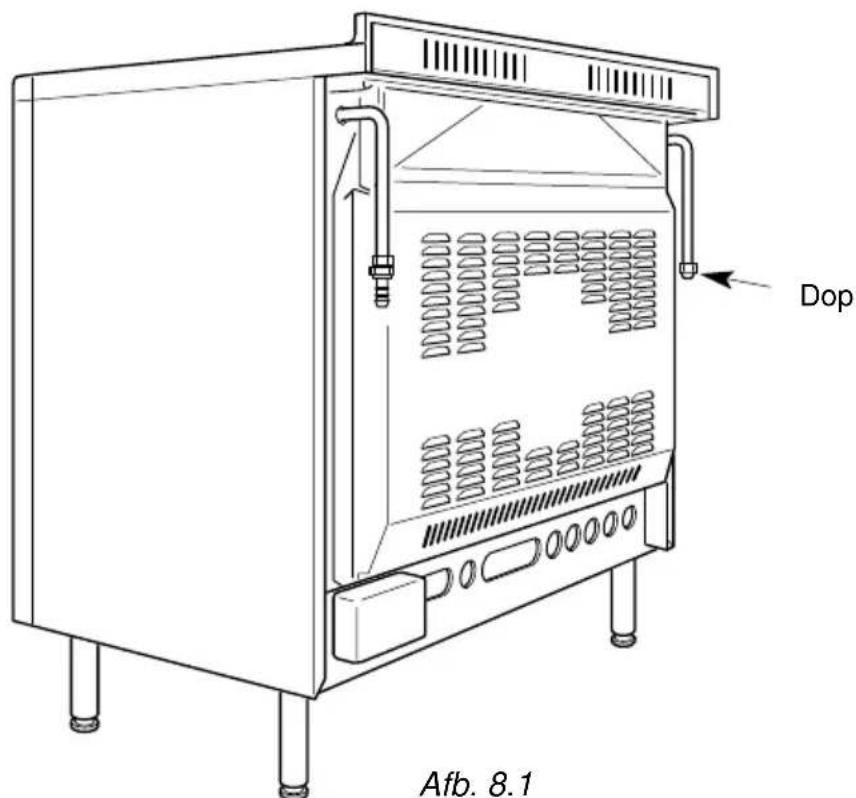

Het toestel wordt links- of rechtsachteraan aan de gastoevoer aangesloten (tekening 8.1) op een zodanige manier dat de buis nooit achefter het toestel loopt. Het Niet gebruikte uiteinde voor de aansluiting (links of rechts) moet met de dop en de afdichting afgesloten worden.

• De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften.

Afb.8.1

1) GASSOORTEN

Het gas dat kan worden gebrukt kan in twee families worden onnderverdeeld:

Vloeibaar gas: Butaangas (G30) en Propaangas (G31)
-Aardgas (G20/G25)

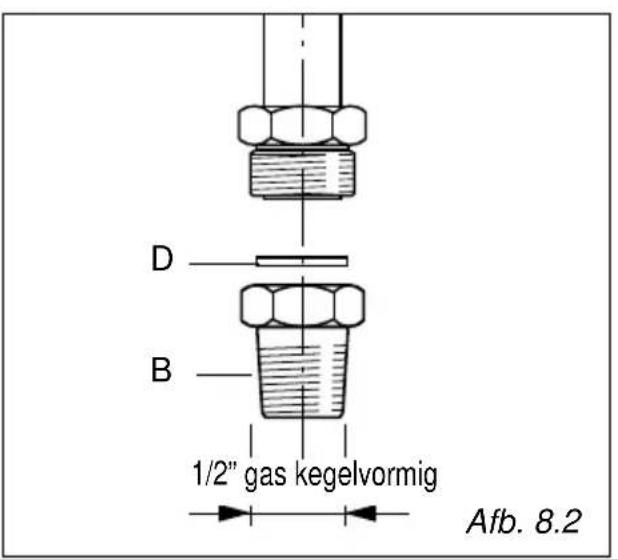

De aansluitset (zie afbeelding 8.2) bestaat UIT:

-1 verloopstuk "B"
- aufdichtingsring "D"

Controleer of de apparaat afgesteld is op het type gas dat wordt toegevoerd (zie het etiket).

De gas installmente moet voldoen aan de landelijk den plaatselijke eisen.

Aansluting op de gastoevoer:

• De verbinding moet worden aangelegd volgens de norm NBN D 51-003 met buizen of volgens de voorschriften A.R.G.B/03 met flexibele buis.

Het apparaat moet worden geplaatst met een AGB-goedgekeurde stopkraan.

Attentie: Indien er een flexibele slang wordt gebruikt, moet deze zodanig worden geinstalleerd dat hij nicht in contact kan komen met een beweegbaar deel van het meubel.

Zorg dat kontrole van de slang over de hele lenghte möglichk is.

BELANGRIJK:

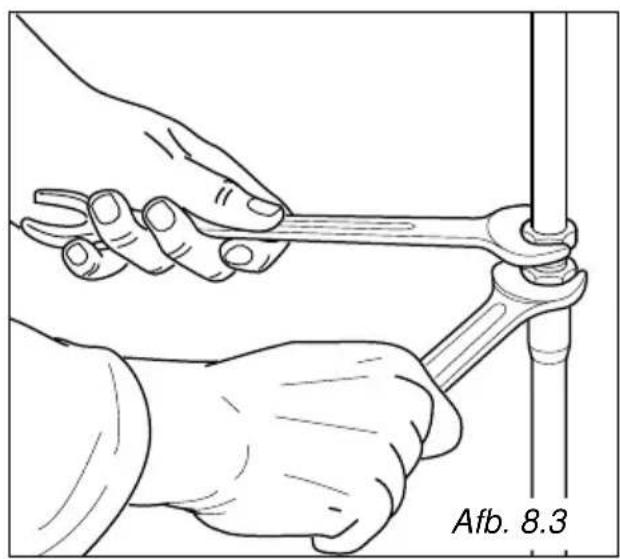

Gebruik voor het aanschroeven van de onderdelen twee sleutels (zie afbeelding 8.3.).

Controleer, na voltooiing van de aansluiting, met behulp van een zeepoplossing, en nooit met een vlam, of de verbindingen gasdichtহn.

Onderhoud van de gasbranders

2) VERVANGING SPROEIERS VAN DE BRANDERS

Elk komfoor worden geleverd met een série sproeiers voor de verschillende gassoorten.

De neue spreieers要去enkozen worden op grond van de "Tabel van de spreieers".

De diameter van de sproeiers, uitgedrukt in honderdste millimeters, is aangegeven op de buitenkant.

Ga als volgt te werk om de sproeiers te verrangen:

• Verwijder de panroosters en de kapjes van de branders, trek de bedieningsknuppen en de eventueel aanwezige ontstekingsknop los en verwijder ook deze.

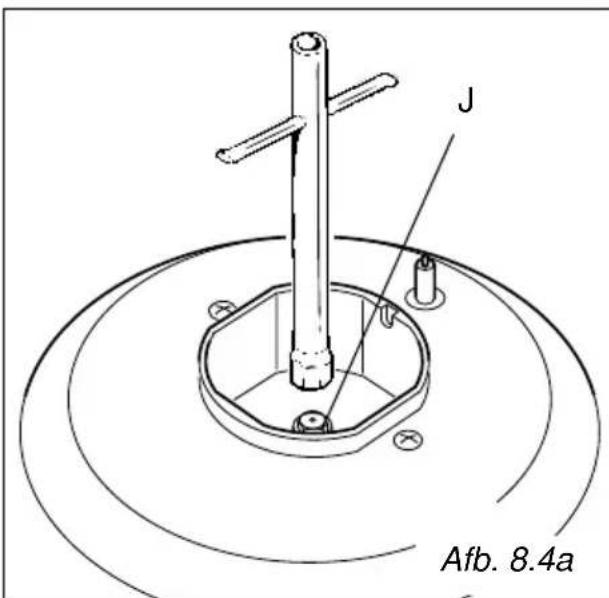

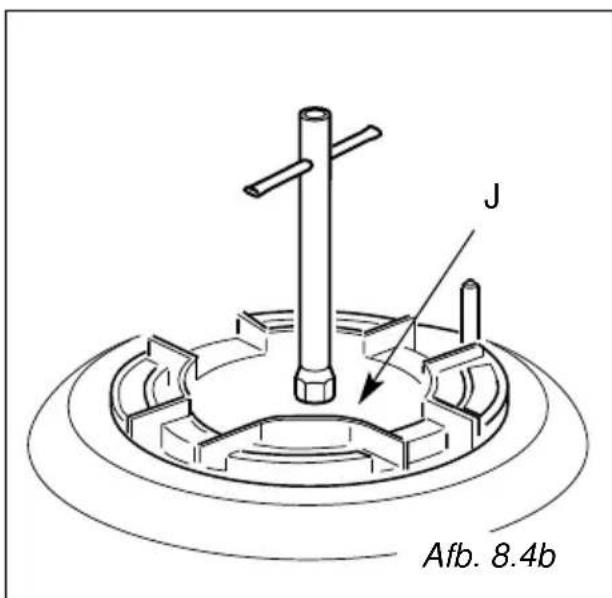

• Vervang m.b.v. een pijpsleutel des spreieers "J" (Afb. 8.4a, 8.4b) door neue die geschikt zijn voor het type gas dat gezruikt worden.

3) REGELING VAN DE KLEINSTAND VAN DE BRANDERS VAN DE KOOKTAFEL

Een correcte vlam bij kleinstand moet ongeveer 4mm zich.

Een bruusk overgaan van volstand waarkleinstand mag nooit het doven van devlam tot gevolg hebben.

De vlam worden als volgt geregeld:

• De brander aansteken
• De kraan op kleinstand plaatsen
• De knop wegnemen.

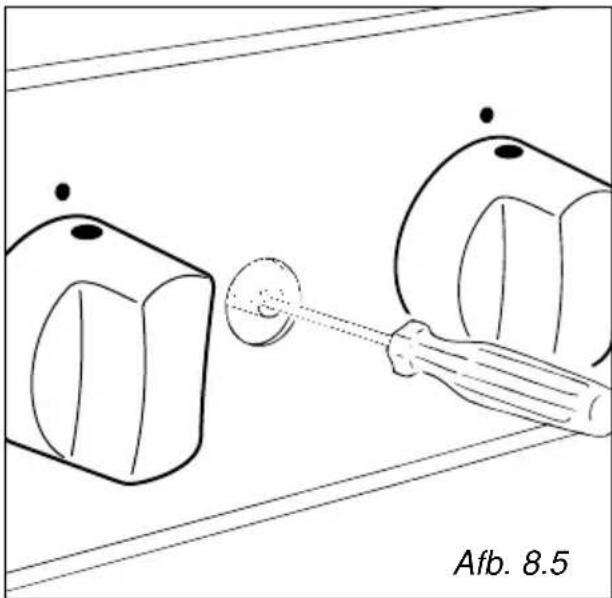

• Met behulp van eenkleine schroevendraaier de vijs in de kraanstift draaien tot een correcte regeling uitgevoerd (Afb. 8.5).

Voor G30/G31 gas dient de vijs volledig ingeschroefd te worden.

De branders zijn zodanig ontworpen dat er geen afstelling van de primaire lucht nodig is.

LABEL VAN DE INSPUITERS

Cat: II 2E+ 3+

BRANDERS	NOMINAAL DEBIET [kW]	VERMINDER DEBIET [kW]	G30/G31 28-30/37 mbar		G 20/G 25 20/25 mbar
			By-pass [1/100 mm]	Ø spuitstuk [1/100 mm]	By-pass [1/100 mm]	Ø spuitstuk [1/100 mm]
Hulpbrander (A)	1,00 0,30	27 50 72	(X)		Astellungen
Halfsnelle (SR)	1,75 0,45	32 65 97	(Z)
Snelle brander (R)	3,00 0,75	42 85 115	(Y)
Driedubbele kroon (TC)	3,50 1,50	65 95 135	(T)

Benodigde luchttoevoer voor de verbranding van gas (2 m3/h x kW)
BRANDERS	Benodigde luchttoevoer [m3]
Hulpbrander (A) 2,00
Halfsnelle (SR) 3,50
Snelle brander (R) 6,00
Driedubbele kron (TC) 7,00

GASKRANEN

Alleen gespecialiseerde vakmensen mogen de periodieke smering van de gaskranen uitvoeren.

BELANGRIJK

Voor alle operaties m.b.t. de installmentie, het onderhoud en de omschakeling van het toestel, moet men de originele stukken van de constructeur gebruiken.

De constructeur kan nicht aansprakelijk gesteld worden indien denen verplichting nied inucht worden genomen.

BELANGRIJK: De aansluiting op het elektriciteitsnet要去uitgevoerd worden door een bevoegtvakman en voldoen aan de geldende voorschriften.

Een foute installmentie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoord de fabrikant zich Niet aansprakelijk stelt.

AANSLUITING OP HET ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een vakman en voldoen aan de geldende veiligheidsvoorschriften;
• Het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
  In het geval dat het toestel zonder stekker is geleverd, moet er worden gezorgd voor een stekker die geschikt is voor het vermogen dat het toestel opneemt;
• Ook een vaste aansluiting van het toestel is möglichk door een veelpolige lijnschakelaar met een contactopening van minstens 3mm te monteren tussen het toestel en de elektrische voorziening;
• De voedingskabel mag nicht in aanraking komen met hare oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75^ komt;
• Het toestel moet zo worden geinstalleerd dat het stopcontact of de lijnschakelaar.altijd bereikbaar zich.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekerdozen,ondat deze oververhitting en verbrandingen können veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installereren of als de stekker nicht in het stopcontact past,That de nodige werkzaamheden dan verrichten door een bevoegt vakman.

Deze要去 bovendien controleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

WAARSCHUWING!

Het is verplicht het apparaat te aarden.

Trek altijd de stekker uit alvorens werken uit te voeren aan het elektrische gedeelte van het toestel.

De aarding van het toestel is verplicht. De fabrikant wijst alle verantwoor-delijkheid af wanner schadeveroorzaakt worden door het Niet inacht nemen van deze voorwaarde.

AANSLUITEEN VAN HET AANSLUITSNOER

DOORMETER VAN DE VOEDINGSDRAAD - TYPE H05RR-F

Het aansluitsnoer wordt als volgt op het fornuis aangesloten:

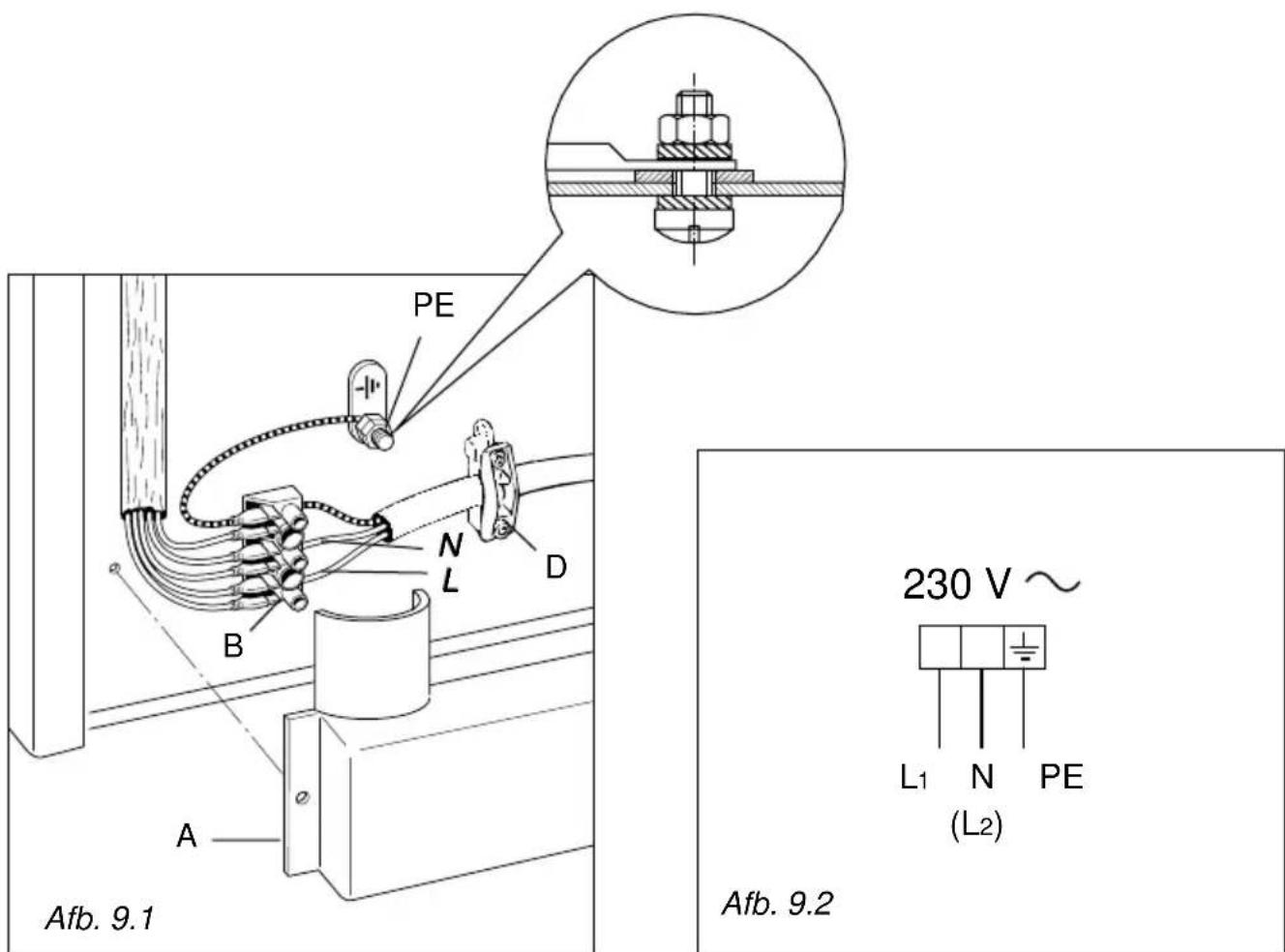

• Schroef de bevestigingsschroeven van het beveiligingspaneel "A" aan dechterkant van het fornuis los (Afb. 9.1).
• Verbind het goed geisoleerde aansluit-snoer met klem "D".
• Verbind de fase-aansluitingen met klembouder "B" volgens het schemain afbeelding aflb. 9.2 en verbind daarddraad met klem PE (Afb. 9.1).
• Span het aansluitsnoer en zet het vast in klem "D".
• Bevestig het beveiligingspaneel "A" opnieuw.

230V8x1,5mm

2

Dear Customer,

De fabrikant kan nicht aansprakelijk gesteld worden voor onwaarheden in deze folder veroorzaakt door druk- of vertaalfouten. De fabrikant heeft hetrecht alle wijzigingen aan het produit aan te brengen die zich voor commerciele- of fabricagedoeleinden noodzakelijk ache, op ieder moment en zonder voorafgaande kennisgeving.
