GEBRUIKSAANWIJZING MF106 M-SYSTEM

Gebruiks-en Installatievoorschriften

MAXI BACKOFEN HERDE

Gebruiks-en installmentevoorschriften

Bladzijde 3

Deutsch

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van unsere fornuizen aangekocht en wij danken u voor uw vertrouwen. Uw fornuis werk met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid. Opdat u het optimaal zou+kunnen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aan-dachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende hulp zich om alle kwaliteiten van uw nieuwe toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe het werk ontworpen, met name de bereiding van eetwaren.

Alleander gebruikdientalsonjuist engevaarlijk te worden beschouwd.

Wij wijzen elke aansprakelijkkhid van de hand in geval van schade wegens onjuist, verkeerd of irrationnel gebruik van het toestel.

Lees de aanwijzingen met de grootste aandacht voordat u het apparaat installeert of gebruikt.

LET OP: Dit apparaat要去 in overeenstemming met de geldende voorschriften geinstalleerd worden in een continu geventileerd vertrek.

BELANGRIJE INFORMATIE VOOR DE CORRECTE VERWERKING VAN HET PRODUCT IN OVEREENSTEMMING MET DE EUROPESE RICHTLIJN 2002/96/EC.

Aan het einde van zichn nuttig leven mag het product Niet samen met het gewone huis

houdelijkke afval worden verwerkt. Het要去 een speciaal centrum voor gescheden afvalinzameling van de gemeente worden gebracht, of maar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen+kunnen worden om een aanmerkelijke besparing van energia en grondstoffe te verkrijgen. Om op de verplichting tot geschieren verwerking van elektrische huishoudelijk apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht.

WAARSCHUWINGEN EN BELANGRIJKE RAADGEVINGEN VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Bij het gebruik van een elektrisch apparaat dient u enkele levensbelangrijke voorzorgsmaatregelen in acht te nemen.

In het bijzonder:

• raak het toestel nooit aan als uw handen of voeten vochtigহn.
• gebruik het toestel nooit als u blootsvoets bent.
• vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.

De fabrikant wijst alle aansprakelijkheid af bij schade veroorzaakt door onjuist, verkeerd of irrationeel gebruik.

EERSTEINGEBRUIKNEMING VAN DE OVEN

Het is aanbevolen de volgende instructies te volgen:

• Monteer de laterale roosters in de oven zoals beschreiben in het hoofdstuk "ONDERHOUD".
• Plaats de roosters en de druippan.
• Verwarm de lege oven op maximaal vermogen om alle vetsporen op de verwarmingselementen te verwijderen, zoals beschreiben in het desbeteffende hoofdstuk.
• Reinig de binnenzijde van de oven met een doek die u nat heeft gemaakt met water en een neutraal detergent. Droog grondig af.

BELANGRIJKE RAADGEVINGEN

• Controller na het uitpakken of het toestel volledig en onbeschadigd is.
  Gebruik het Niet bij twijfel, maar wend u tot een doorverkoper of roep er een vakkundig technicus bij.
• De verpakkingsonderdelen (plastic zakken, polystyreen, spijkers, sluitstrips, enz.)要去en buiten het bereik van kinderen worden gehouden, want zich vormen een potentiele bron van gevaar.
• Probeer Mooit de technische kenmerken van het toestel te veranderen want dat kan gevaar inhouden.
• Ga nooit over tot onderhoud of reiniging van het toestel zonder dat u het vooraf van het stroomnet heeft afgekoppeld.
• Als u beslist het toestel Niet te gebruiken of als u uw oude toestel wil opruimen, is het aanbevolen het eerst onbruikbaar te makeen op de manier die is bepaald door de geldende normen inzake gezondheids-en milieubescherming. Onderdelen die een gevaar voor kinderen kutnen betekenen,要去en onschadelijk worden gemaakt.
• Vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.
• Controller nadat u het komfoor heeft gebruikt of alle gasknuppen in de gesloten stand staan en draai de kraan van de toevoerleiding of gasfles zich.
• Houd kinderen uit de buurt van het apparaat, vooral wanner dit gebruikt worden.
• Tijdens en na het gebruik van de oven bereiken enkele elementen en delen van het fornuis zeer hoge temperaturen (bijvoorbeeld het glas van de ovendeur). Raak deze oververhitte deleen Niet aan.
• Verwijder de eventuele aanwezigebeschermfolie van het komfoor voordat u met het installereren begint.
• Zet geen ontvlambare materialen in de oven of in het accessoirevak, want die zouden vlam können vattenijdens de werkung van het apparatus.
• Controller of de kabels van andere huishoudelijkke apparaten in de buurt van het fornuis Niet in aanlaking komen met de warme kookplaat of vast blijven zitten tussen de ovendeur.
• Bekleed de ovenwanden in geen geval met aluminiumfolie. Zet geen bakblikken of overschalen op de bodem van de oven.
• De fabrikant kan nicht aansprakelijk worden gesteld voor schade die te wijten is aan het oneigenlijke, foute of onverstandige gebruik van het toestel.
• De componenten van het fornuis hunnen gerecycleerd en dus opnieuw gebruikt worden. Voor verwerking ervan als afval gelden de normen die in het land waarin het apparaat gebruikt worden, van kracht zich. In geval van definitieve buitenbedrijfstelling要去 de voedingskabel worden afgesneden.

1 - KOOKTAFEL

Afb. 1.1

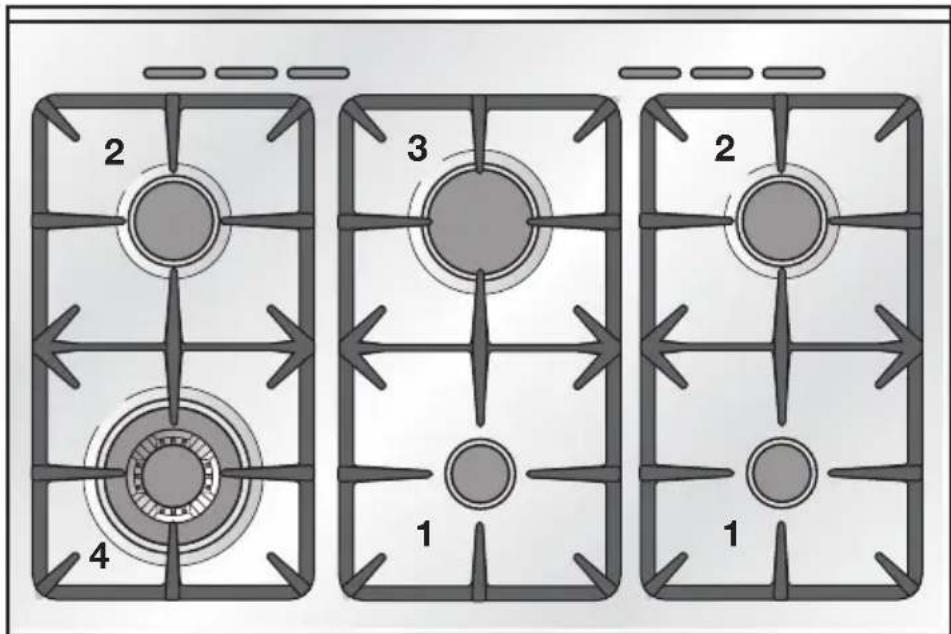

ALGEMENE KARAKTERISTIEKEN:

1. Snelkookplaat (A) 1,00 kW
2. Halfsnelle brander (SR) 1,75 kW
3. Snelle brander (R) 3,00 kW
4. Superbrander met driedubbele krans (TC) 3,50 kW

OPMERKING:

Elektrische ontsteking is ingebouwd in de bedieningsknoppen van de gasbranders.

2 - KNOPPENBORD

KNOPPENBORD

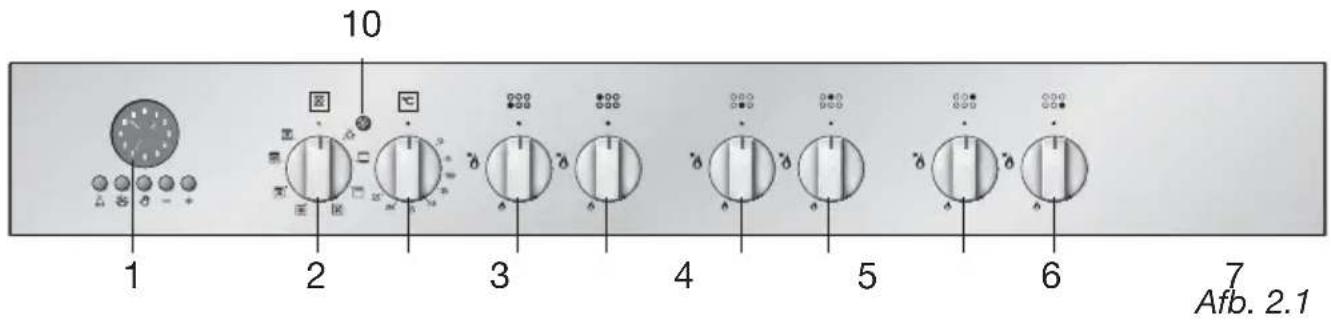

Beschrijving van de bedieningsknoppen

1. Elektronische klok/programmeur
2. Keuzeknop voor de bediening van de oven
   3.Thermostaatknop
3. Bedieningsknop brander links voor
4. Bedieningsknop brander links acheter
5. Bedieningsknop brander middenvoor
6. Bedieningsknop brander middenachter
   8.Bedieningsknop brander rechts acheter
7. Bedieningsknop brander rechts voor

Controleampje:

1. Controleampje oven

3 - KOOKTAFEL BEDIENINGSVOOR-SCHRIFT

GEBRUK VAN DE BRANDERS

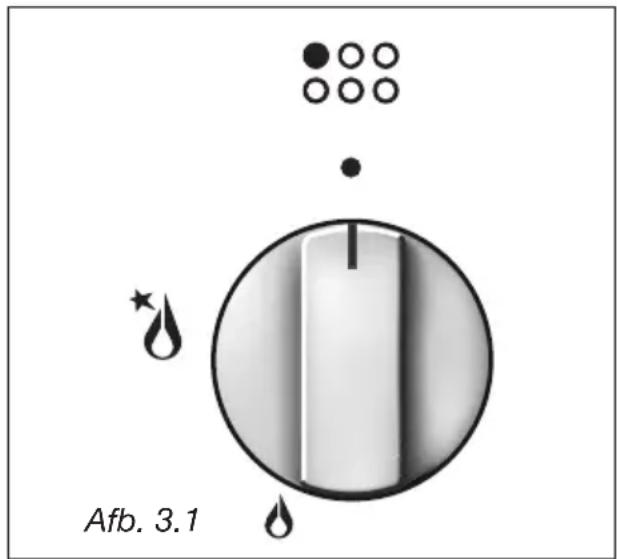

De gastoevoer maar de brander worden bediend door een knop (Afb. 3.1).

Door het merkteken op de knop rechtover de verschillende symbolen op het bedieningsbord teplaatsen gekommt men:

• merkpunt : gesloten kraan (uitgedoofde brander)
• merkpunt : vol debiet (brander op maximum)
• merkpunt : vertraagd debiet (brander op minimum)

Als de branders met moeite ontbranden vanwege de eigenschappen van het gas dat hetplaatselijke gasbedrijf levert, probeer het dan met de knop op de laagste stand.

Gebruik de hoogste stand om vloeistof snel aan de kook te brengen en de laagste stand voor het voorzichtig opwarmen van voedsel en om vloeistof aan de kook te honden.

Zet de bedieningsknop algid op een stand tussen de hoogste en de laagste stand, en nooit tussen de hoogste en de gesloten stand.

Controleer na het koken alkijd of u de bedieningsknop maar de gesloten stand heeft teruggedraaid.

Wanner u het komfoor nicht gebrukt is het verstandig om de kraan op de gastoevoer zich te draaien.

ELEKTRISCHE ONTSTEKING

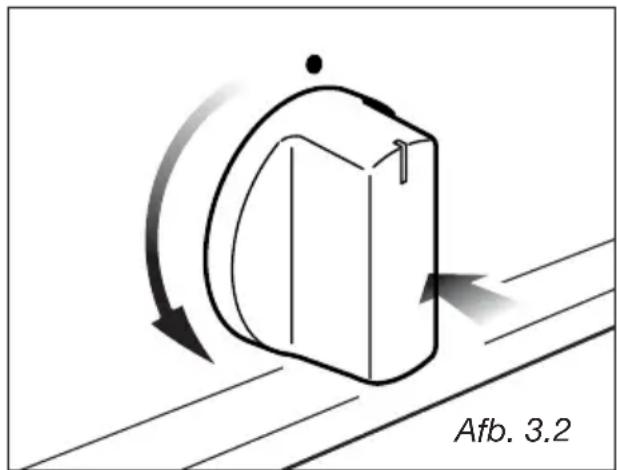

Modellen zonder het apparaat van de veiligheidsklep

Om de branders aan te steken:

1 - Om een brander te ontsteken要去 de bijbehorende bedieningsknop indrukken en maar de hoogste stand (grote vlam)draaien; houd de bedieningsknop ingedrukt totdat de brander aan is.

(Als de stroom is uitgevaltenkestu de brander ontsteken door er een vlam bij te honden).

2 - Regel de gaskraan op de gewenste stand.

KEUZE VAN BRANDERS

De positie van de branders staat aangeduid op het bedieningsbord. Het symbol met verschillende kleur of grafisme duidt de brander aan die bediend worden door de kraan die zich er net onder bevindt.

De brander dient gekozen te worden in funktie van de diameter en de inhoud van de gezrukke kookpan.

Ter inlichting: de branders en kookpannen要去en volgens de hiernavolgende aanduidingen gebrukt te worden:

Het is belangrijk dat de diameter van de kookpan aangepast is aan het vermogen van de brander teneinde het hoog rendement van de branders zo goed möglich te gebruiken en het onnodig gasverbruik te vermijden. Eenkleine kookpan op een groe branderplaatsenteneinde het gerecht vlugger aan de kook te brengen, dient tot niets want de warmteabsorptie blijft steedsdezelfdetegenover het volume en de oppervlakte van de braadpan.

BRANDERS DIAMETER KOOKPANNEN

Hulpbrander 12 - 14 cm

Half-snelle 16 - 24 cm

Snelle 24 - 24 cm

Driedubblele kroon 26 - 28 cm

Gebruik geen pannen met een holle of bolle bodem

Afb. 3.3

LUCHTSTRAAL (koelventilator)

LUCHTSTRAAL (koelventilator)

LUCHTSTRAAL (koelventilator)
GEBRUKSAANWIJZINGEN VOOR DE SNELLE BRANDER

Afb. 3.4

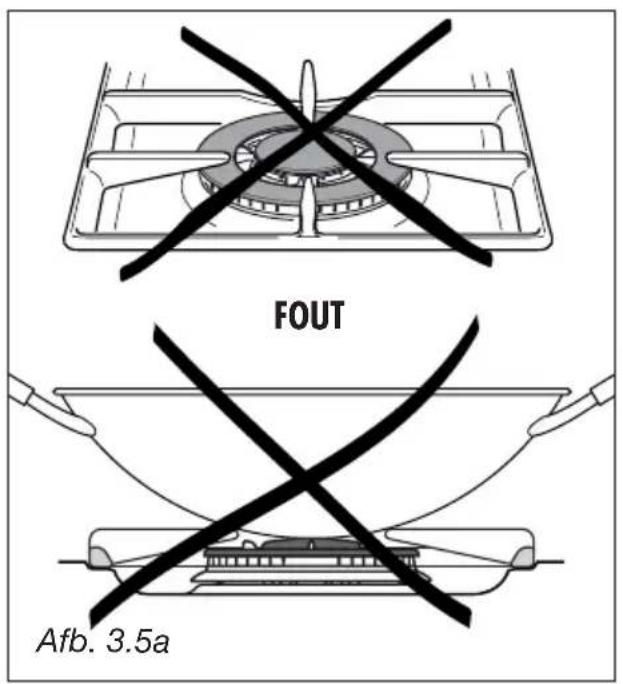

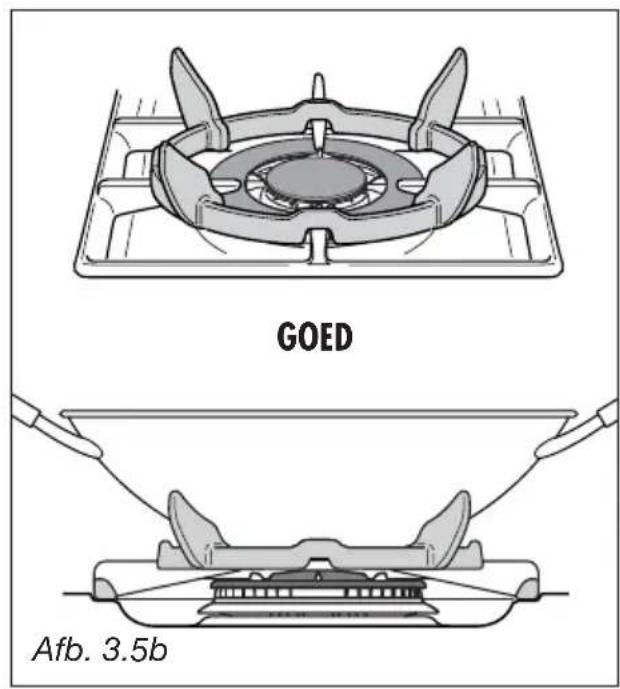

GEBRUKSAANWIJZINGEN VOOR DE DRIEVoudige BRANDER (Afb. 3.5a - 3.5b)

Plaats een pan met een platte bodem rechtstreeks op de pannendrager.

Wanner u een WOK pan gebruikt, moet u de meegeleverde standard op de branderplaatsen om een slechte werking van de drievoudige brander te voorkomen (Afb. 3.5a - 3.5b).

4 - ELEKTRISCHE MULTIFUNKTIE OVEN

Opgelet :

Tijdens de werkking van de oven is de ovendeur warm.

Houdt dejonge kinderen op afstand.

ALGEMENE KENMERKEN

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke Funktionele kenmerken bezit Het is inderdaad möglich 7 verschillende funkties te gebruiken om aan elke kookvereiste te voldoen.

Deze 7 funkties, met thermostatische controle, worden verwezenlijk door 4 verwarmingselementen:

• onderweerstand 1725 W
• bovenweerstand 1725 W
• grillweerstand 2500 W
  ringvormige wonderstand 2500 W
• Ventilatiemotor 25 W
• Ovenlamp 15 W

OPMERING:

Voor het eerste gebruik is het raadzaam om de lege oven 30 minutes op stand te latent werken en verrolgens nogmaals 30 minutes op de maximumtemperatuur (thermostaatknop op 225^ ) in de standen en om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeijaar afwasmiddel.

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

Tijdens gebruik worden het toestel heet.

De zorg zou要去en worden genomen vermijden ontroerend het verwarmenelementen binnen de oven.

WERKINGSPRINCPE

Het opwarmen en koken met de MULTI-FUNKTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte worden produceerd door de boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwt deze door de witgloeiende schroefgangen van een elektrische wonderstand en stuwt deze wee in de moffel. De warme lucht - alvorens wee aangezogen te worden omdezelfde cyc/us te hernemen - omhult de gerechten in de oven waardoor deze vlug en volledig gaargekoekt worden.

Bovendien kan men verschillende gerechten tegelijkkertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand geprodueerde warmte worden door de turbine in de oven verdeld.

d. door straling

De warmte wordt door de infra-roodstraalen van de grillweerstand uitgestraald.

e. door straling en ventilatie

De door de infra-loodgrillweerstanduitgestraalde warmte wordt door deturbine in de oven verdeld.

f.ventilate

Het voedsel worden zonder verwarming door de ventilator ontdooid.

Afb. 4.1 Afb. 4.2

THERMOSTAAT (Afb. 4.2)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste funktie teplaatsen en door dethermostaatknop op de gewenste temperatuur in te stellen.

De contrôle van de werking (ON-OFF) van de verwarmingselementen worden UITgevoerd door de thermostat;� Werking wordt aangegeven door het lampje op het knoppenbord.

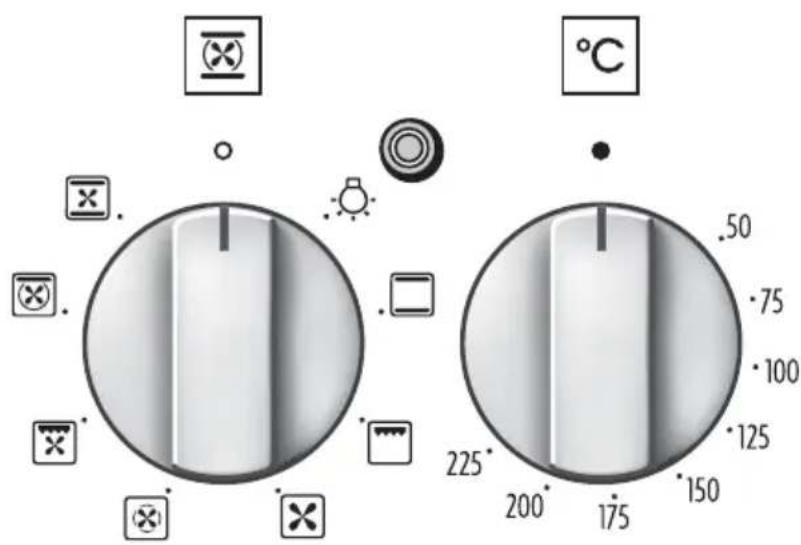

BAKSTANDENSCHAKELAAR (Afb. 4.1)

Draai de knop met de klok mee om eén van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie,licht het ovenlampje (15 W) op. De oven blijft verlicht als de schakelaar op een van de funkties is ingesteld.

TRADITIONEEL KOPEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte worden door natuurlijke convectie verspreid en de temperatuur要去 geregeld worden van 50^ tot 225^ met dethermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven teplaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt要去en worden. Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische waarstand met infra-loodstraling.

Met de ovendeur zich gebruiken en met de thermostaatknop op een stand:tussen 50^ en 225^ voor ten hoogste 15 minuten en verwolgens op 175^

De grill nicht länger dan 30 min. gebruiken.

Opgelet :ijdens de werkking van de oven is de ovendeur warm. Houdt dejonge kinderen op afstand.

Voor een correct gebruik verwijzen wij hier hoofdstuk "Gebruik van de grill"

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVRO REN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.

Te gebruiken met de thermostaatknop op stand “●” waar elke andere stand geen enkeleuitwerking heeft.

Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

Aangeraden Gebruik:

Om snel de ingevroren gerechten te ontvriezen.

Ongeveer één ur per kilo.

De duur variëert in funktie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

Werking van de ringvormige waterdan van de turbine.

De warmte worden door gedwonden convectie verspreid en de temperatuur dient gere-geld te worden van 50^ tot 225^ d.m.v. de thermostaatknop. De oven moet nicht voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje要去en hebben en binnen zacht of roze dienen te+zijn.

Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-loodgrillweerstand en de turbine.

De warmte worden hoofdzakelijk verspreid door straling en de ventilator verdeelt de warmte over de ganse oven. De temperatuur moet d.m.v. de thermostaatknop worden geregeld op een stand tussen 50^ en 175^ (voor maximaal 30 minutes).

De oven moet voorverwarmd worden gedurende 5 minutes.

Attentie: Voor gebruik要去 de deut-van de oven gesloten zijn.

Attentie:ijdens het gebruik worden de oyendeur zeer heet.

Houd kinderen weg van de oven.

Voor een correct gebruik verwijizen wij hier hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk,entre-cote,hamburger,enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF ZACHTJES OPWARMEN VAN GERECHTEM

Werking van de bovenweerstand, van de ringvormige waterdstand en de turbine.

De warmte worden verspreid door gedwonden convectie, meteer intensiteit op het niveau van de bovenweerstand.

De temperatuur dient geregeld te worden van 50^ tot 140^ met dethermostaatknop.

Aangeraden Gebruik:

Om vooraf gekooke gerechten warm te houden. Om zachtjes de reeds gekooke gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.

De boven-en onderwarmte worden in de oven verdeld door semi gedwongen convectie De temperatuur dient geregeld te worden van 50^ tot 225^ met dethermostaatknop.

Aangeraden Gebruik:

Voor große hoeveelheden en grotere volumes die gelijkmatig要去en gebakken of gebraden worden.

Vb.: roulades, kalkoen, lamsbout, taart, enz.

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in bokalen gebeurt als volgt (volle bokalen, hermetisch gesloten):

a. de schakelaar op stand paatsen;
b. dethermostaatknop op stand 185^ plaatsen en de oven voorverwarmen;
c. de druiplaat met warm water vullen;
d. de bokalen op de druiplaat zetten en erop letten dat ze elkaar nicht raken; de deksels bevochtigen met water; de ovendeur sluiten en de thermostaatknop op stand 135^ plaatsen.

Wanner het steriliseren begint, t.w. wanner er luchtbellen in de bokalen gezormd wor den, de oven uitschakelen en lien afkoelen.

VERBETEREN

De schakelaar op stand Plaatsen en dethermostaatknop op stand 150^

Brood wordt weeer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werk.

BRADEN

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

• de oventemperatuurinstellen:tussen 180^ en 200^
• de hoeveelheid en de kwaliteit van het vlees.

SIMULTAAN KOKEN

De standen en de MULTIFUNKTIE oven latent toe verschillende heterogene bereidingen simultaan te koken. Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is möglichket odomat de dampen en vetten geoxydeerd worden door de elektrische waarstand en zich dus nicht kuren afzetten op de gerechten.

De enige te nemen voorzorgen zich:

• de kooktemperaturen要去en zo dicht möglichk bij elkaar liggen met een verschil van maximum 20^ tot 25^ tussen de extreem vereiste temperaturen voor de verschillende gerechten;
• de gerechten zullen op verschillende tijdstippen in de oven geplaast worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energia en tijdbesparing.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand kan het roosteren zonder braadspit gbeuren, waar delucht volledig rond de gerechten verspreid worden. Dethermostaatknop op stand 175^ plaatsen en na voorverwarming van de oven de gerechten op het roosterplaatsen, de ovendeur sluiten en de oven latent verder verwarmen tot het roosteren voleindigd is.

Voor het eind van de kooktijd enkele boterkruilletjes toevoegen om het mooie gravneffekt te bekomen.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE GRILL

De oven要去oorverwarmd worden gedurende 5 minuten.

Voor gebruik moet de deur van de oven gesloten zijn.

Het gerecht op het ovenroosterplaatsend dat zo hoog möglichk in de oven worden geschoven.

Breng de overschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gezruik要去 de deur van de oven gesloten zich.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens-te temperatuur.

Wanneer de oven de gewenste temperatuur bereikt heeft, het gerecht in de ovenplaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatatie given we in volgende tabel enkele gerechten met hun bereid ingstemperauren in ^ C

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rundsvlees met uitjes 175^

Macaronikrans 175^

Vier-vertegegabk 175^

Karamelyla 175^

Gevulde tomaten 200^

Pizza 200^

Zeebrasem met uiitjes 200^

Forel met amandelen 200^

Wijting in de oven 200^

Eend 200^

Aardappelen in de oven 200^

Appeltaart 200°

Soezendeeg 200°

Geroosterde paprika's 200°

Kalfskotelet 200^

Varkenskotelet 200^

Lamskotelet 225°

Kalfsgebraad 225°

Kippegebraad 225°

Appelen in de oven 225°

Eieren in vuurvaste schoteltjes 225°

Omelet 225°

Rundsgebraad 225^

Lamsbout 225°

Lamsschouder 225^

Gegratineerde macaroni 225°

5 - ELETRONISCHE KLOK/PROGRAMMEUR

De elektronische klok/programmeur is een inrichting die de volgende functies groepeert, die met een enkele hand kunnen geprogrammeerd worden:

-Klok12 urem met verlichte wijzers (uren, minuten en seconden).
- Timer (tot 60 minutes).
-Programma voor automatisch koken in de oven. Aanschakeling op het geprogrammeerde uur (binnen de 12 uren vanaf het ogenblick van de programmering) en automatische uitschakeling na de geprogrammeerde kooktijd (max. 6 uren).
-Programma voor halfautomatisch koken in de oven. Automatische uitschakeling van de oven na de geprogrammeerde kookitijd (max 6 uren).

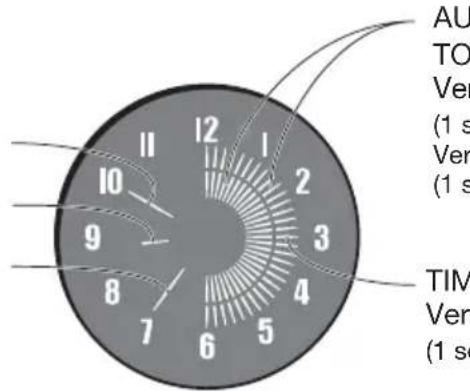

Beschrijving van de drukknoppen:

Timer

Kooktijd/Uur van=einde koektijd

Vooruitgaan van de cijfers van alle functies

Achteruitgaan van de cijfers van alle functies

Opmerking: De programmering (met een enkele hand) worden uitgevoerd doorte drukken op de toets die overeenstemmet met de gewenste functie, en nadat mendeze heeft losgelaten, is het voldoende binnen de 7 seconden de tijd te beginnen instellen met de toetsen

De klok/programmeur worden op nul afgesteld bij iedere onderbreking van de elektrische energia.

KLOK:

Verlichte wijzer van de minutes

Verlichte wijzer van de uren

Verlichte wijzer van de seconden

AUTOMATISCH OF HALFAUTOMATISCH KOKEN

1. Afb. 5.2 - Bij de eerste elektrische aansluiting van de oven of na een stroomonderbreking, zullen alle nummers van de programmeur knipperen.

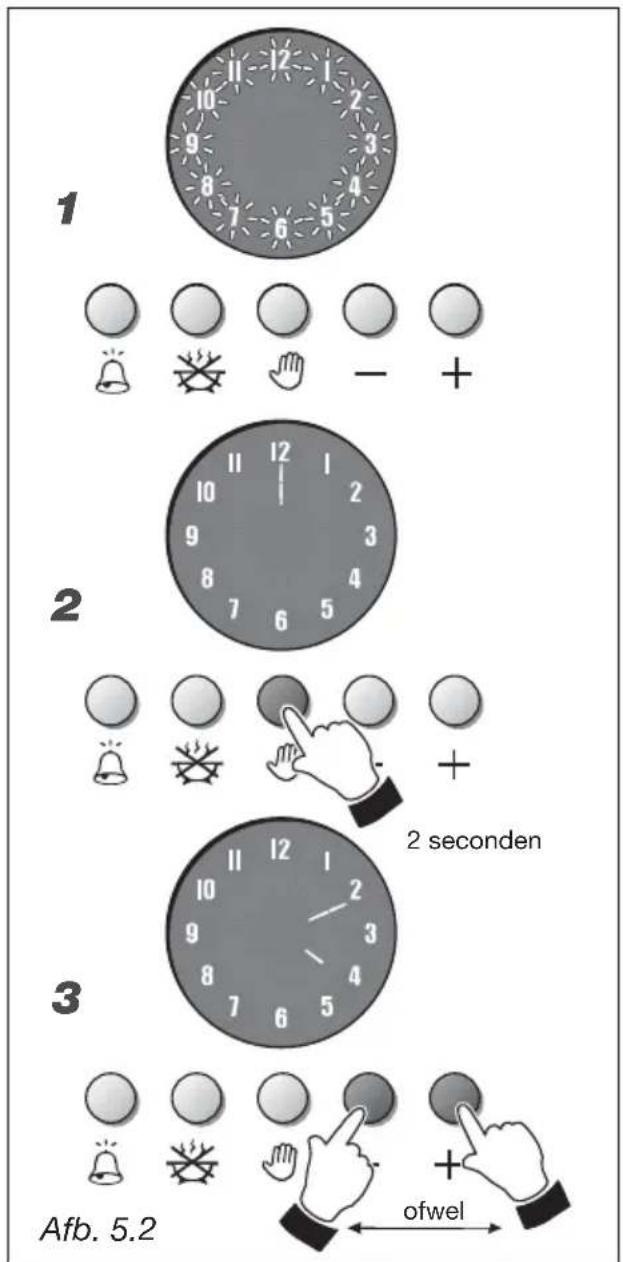

   2.Afb.5.2 - Om het uur te regelen, de toets indrukken gedurende een seconde; de wijzer za aangaan op de 12.
2. Afb. 5.2 - Binnen de 7 seconden de drukknop of indrukken om de verlichte uur- en minutenwijzers te regelen. Wanner de regeling beeindigd is, za de verlichte secondenwijzer verschijnen.

Opmerking: De regeling van de klok houdt de op nul afstelling in van eventuele programma's in uitvoering of van ingestelde programma's.

MANUEEL KOKEN ZONDER PROGRAMMEUR (Afb. 5.3)

Om de oven manueel te gebruiken, d.w.z. zonder de hulp van de programmeur, mogen de nummers Niet knippenen of mag er geen enkel intern verlicht segment aan+zijn (er mogen geen halfautomatische of automatische kookprogramma's ingesteld+zijn).

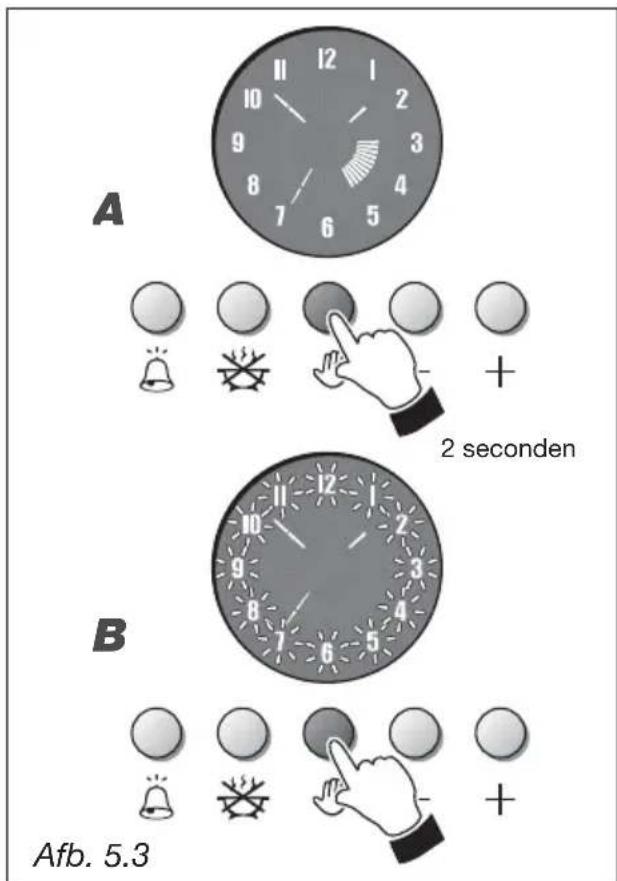

A. Afb. 5.3 - Programme met ingesteld programma. Om het programme te annuleren, gedurende 2 seconden de drukknop indrukken; de interne verlichte segmenten zullen uitgaan.
B. Afb. 5.3 - Programme met knipperende nummers (deze omstandigheid doet zich voor na de uitschakeling van het geluidssignaal van einde kookitijd). De drukknop iDrukken. De nummers worden stabel en de programmeur zal overgeschakeld worden maar manueel.

Opgelet: Op het einde van het koken de oven manueel uitschakelen en hierbij onmiddelijk de knoppen van de schakelaar en van de thermostat aan de stand van uit (OFF) draaien.

TIMER (Afb. 5.4)

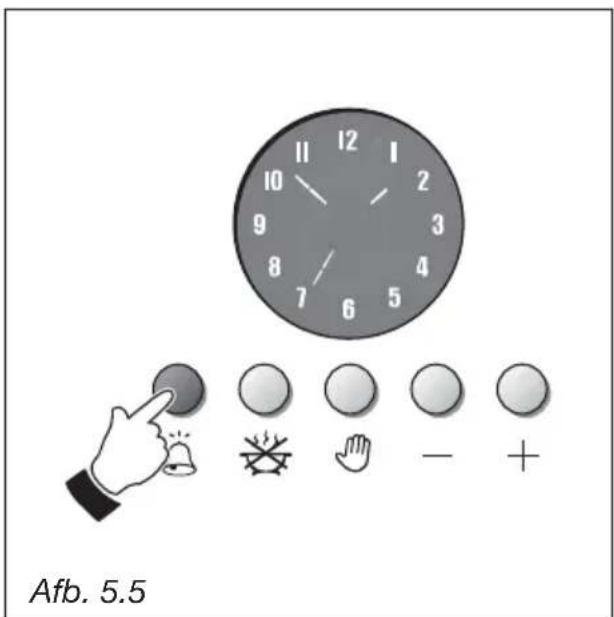

De functie timer bestaat uitsluitend uit een geluidssignaal dat kan afgesteld worden voor een maximumijd van 60 minutes.

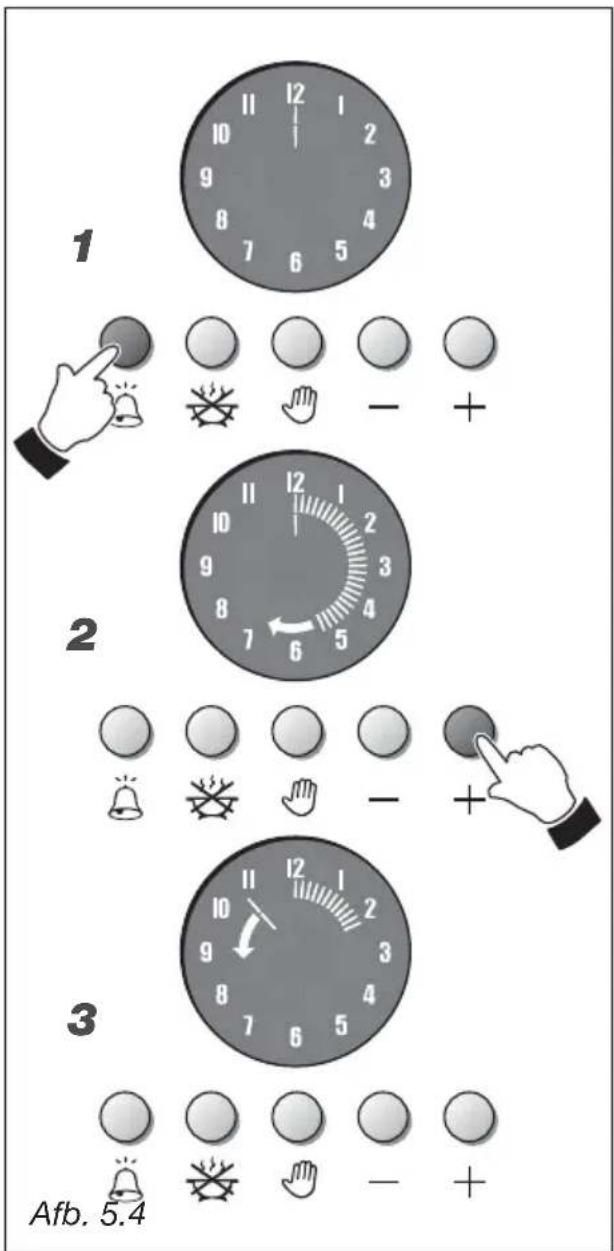

1. Afb. 5.4 - Om de hijd in te stellen, drukken op de drukknop
2. Afb. 5.4 - Binnen de 7 seconden drukken op de drukknop tot de externe segmenten aangaan die overeenstemmen met de gewensteijd (ieder segment stemt overeen met 1 minuut). Indien de gewensteijd verstreten is, drukken op de drukknop tot deregeling is uitgevoerd.
3. Afb. 5.4 - Het aftellen begint onmiddelijk en worden gevisualiseerd door een verlichte wijzer die draait gegen de wijzers van de klok en die bij iedere toer (1 minuut) een segment za uitschakelen.

Tijdens het aftellen is het möglich op gegelijk weltogenblik de ingesteldearend te veranderen door te drukken op de toetsen + of om het aftellen op nul af te stellen, drukken op de toets tot aan het uitgaan van alle aangeschakelde externe sectoren).

Wanner de tijd verstreken is, za het laatste verlichte segment uitgaan en er zaleen intermitterend geluidssignaal geactiveerd worden dat onderbroken kan worden door te drukken op een willekeurige drukknop. Het display visualiseert opnieuw het uur.

Om de klok te visualiseren tijdens het aftellen, een ogenblick de drukknop (afb. 5.5); om opnieuw het aftellen te visualiseren, terug een ogenblick de drukknop indrukken.

Opmerking: De functie timer kan ook ingesteld worden indien er een halfautomatische of een automatische kooktijd in uitvoering is.

OPGELET: De functie timer schakelt de oven Niet automatisch uit op het einde van deijd ingesteld door de timer. De oven manueel uitschakelen door de knappen van de schakelaar en van dethermostat te draaien maar de stand vanuit (OFF).

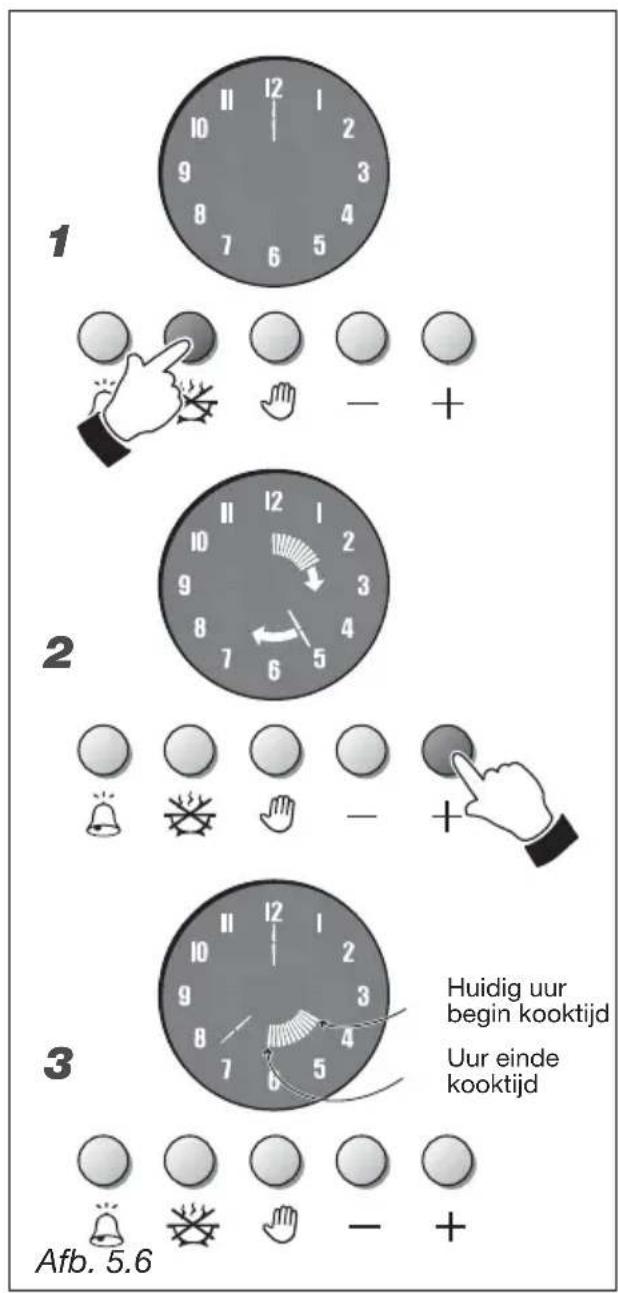

HALFAUTOMATISCH KOKEN (Afb. 5.6)

Dient om de oven automatisch uit te schake-len nadat de gewenste kooktijd verstreken is.

1. Afb. 5.6 - Om de kooktijd in te stellen (max 6 uren) drukken op de drukknop wijzers van de klok gaan uit en er.gaat een wijzer aan op de 12.
2. Afb. 5.6 - Binnen de 7 seconden drukken op de drukknop en een verlichte wijzer (zoals die van de minutes en de seconden) worden geactiveerd. leder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minutes een intern segment aan (5 segmenten zichgelijk aan een uur). Indien de gewensteijd verstreten is, de drukknop indrukken tot de regeling isuitgevoerd.
3. Afb. 5.6 - Na 7 seconden zullen de aangeschakelde interne segmenten zich gaanplaatsen op het huidige uur en hierbij de geprogrammeerde kookitijd aanduiden.
4. De temperatuur en de kookfunctie van de oven instellen door in te grijpen op de desbetreffende knoppen van de schakelaar en van de thermostat (zie specifieke hoofdstukken). De oven zal onmiddelijk aangaan en wonneer de ingestelde tijd verstreken is, zar hij automatisch uitgaan.

Tijdens het koken zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen graduateeluitgaan met het verlopen van de tijd (een alle 12 minutes).

Tijdens het kookprogramma is het möglichk op gewiek welk ogenblik de ingestelde tijd te veranderen door eerst de toets en verzolgens de toetsen in te-druken.

Wanner de tijd verstreken is, zal het LAST verlichte segment uitgaan, de oven zal uitgaan, alle nummers van de klok zullen knipperen en er zar een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaaluit te schakelen, een willekeurige drukknop indrukken.

Om het knipperen van de nummers van de klokuite schakelen,drukken op de drukknop

Het kookprogramma kan geannuleerd worden op gelijk welt ogenblick door de drukknop gedurende 2 seconden in te drukken.

Opgelet: Op het einde van het halfautomatisch koken onmiddelijk de knoppen van de schakelaar en van de thermostaat van de oven maar de stand van uit (OFF) draaien.

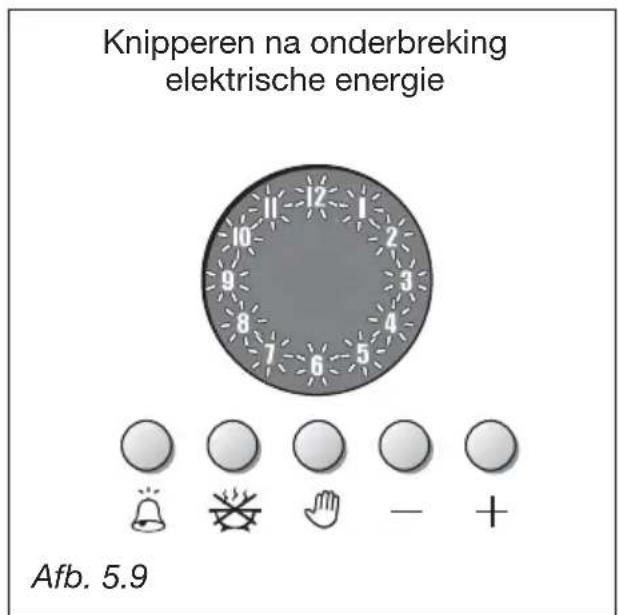

Opgelet: De onderbreking van de elektrischenergie veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking wordt gesignaleerd door de knipperende nummers zonder verlichte wijzers - Afb. 5.9).

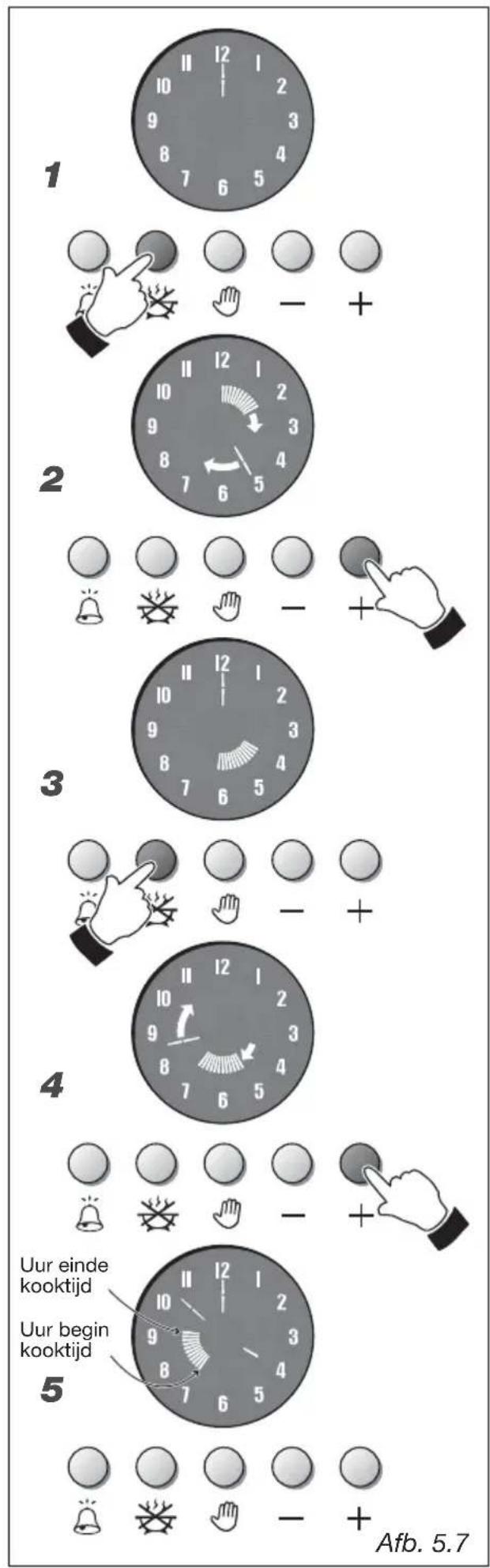

AUTOMATISCH KOKEN (Afb. 5.7)

Dient om de oven aan te schakelen op een vooringesteld uur en automatisch uit te schakelen nadat de geprogrammeerde kooktijd verstreken is. Om in de oven te koken in automatisch, moet men:

• De kooktijd instellen (max 6 uren).
• Het uw van einde kooktijd instellen (binnende 12 uren vanaf het ogenblick van programmering).
• De temperatuur en de kookfunctie van de oven instellen.

Deze operaties worden op de volgende manier uitgevoerd:

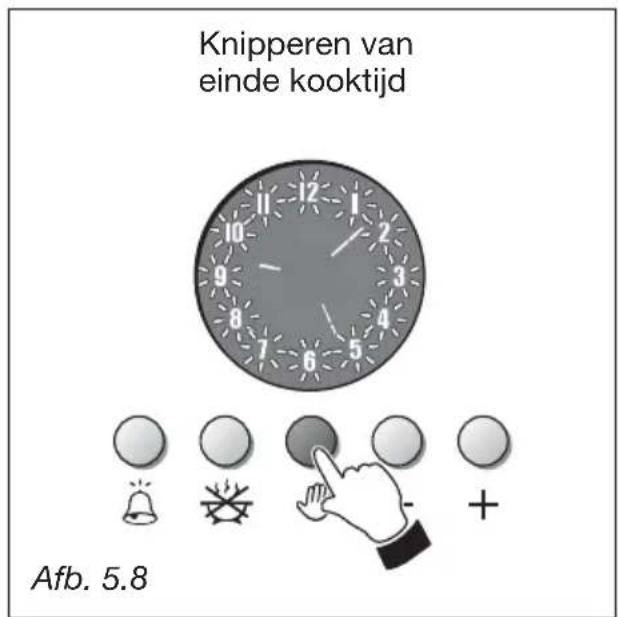

1. Afb. 5.7 - De kooktijd instellen door te drukken op de drukknop de wijzers van de klok gaan uit en er.gaat een wijzer aan op de 12.
2. Afb. 5.7 - Binnen de 7 seconden de drukknop indrukken en er worden een verlichte wijzer geactiveerd (zoals die van de minutes en de seconden). Ieder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minutes een intern segment aan (5 segmenten zichgelijk aan een uur). Indien de gewensteijd verstreken is, de drukknop indrukken tot de regeling is uitgevoerd.
3. Afb. 5.7 - Binnen de 7 seconden nogmaals op de toets duukken; de aangeschakelde interne segmenten zullen zich op het huidige uur gaan plaatsen.
4. Afb. 5.7 - Binnen de 7 seconden drukken op de toets tot de aangeschakelde segmenten verplaatst worden op het uur waarop men het koken wenst uit te voeren. Indien het gewenste uur overschreten is, drukken op de drukknop tot de regeling is uitgevoerd.
5. Afb. 5.7 - Na 7 seconden worden de wijzers van de klok terug gevisualiseerd en de aangeschakelde segmenten duiden de kookitijd aan.
6. De temperatuur en de kookfunctie instellen door in te grijpen op de desbetreffende knappen van de schakelaar en van de thermostataat van de oven (zie specifieke hoofdstukken). Nu is de oven geprogrammeerd en za aangaan en aan blijven voor deijd aangeduid door de verlichte segmenten, nadien za hij automatisch uitgaan.

Wanner het koken begint, zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen gradueel uitgaan met het verlopen van deijd (een alle 12 minutes). Tijdens het kookprogramma is het möglichk op gelijk welk ogenblick de ingesteldeijd te veranderen door eerst op de toets en verzolgens op de toetsen + of - te drukken.

Wanneer dearendverstrekenis,zal hetlastste verlichte segment uitgaan,deovenzaluitgaan,alle nummers vandeklok zullen knipperen en er zal een intermitterendgeluidssignaal geactiveerdworden.

Om het geluidssignaaluit te schakelen, drukken op een willekeurige drukknop.

Om het knipperen van de nummers van de klok uit te schakelen, drukken op de drukknop.

Het kookprogramma kan geannuleerd worden op gelijk welt ogenblick door te drukken op de drukknop gedurende 2 seconden.

Opgelet: Op het einde van het automatisch koken onmiddelijk de knuppen van de schakelaar en van de thermostaat van de oven maar de stand van uit (OFF) draaien.

Opgelet: De onderbreking van de elektrische energia veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking worden gesignaleerd door de knipperende nummers zonder verlichte wijzers - afb. 5.9).

ALGEMENE RAADGEVINGEN

Wanner het toestel Niet gebruikt wordt is het raadzaam de gastoevoerkraan te sluiten.
- De staat van de aansluitingsbuis van de fles of de gasleiding regelmatig controlleren. Deze moet in perfekte staat zich en moet onmiddelijk verzvangen worden in geval er anomaliën vastgesteld worden.
- Het smeren van de kranen mag enkel uitgevoerd worden door een vakman. Wanner een kraan stram worden,DEXI Niet forceren.
- S luit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

Let op

Het apparaat kan zeer heet worden, vooral rondom de kookzones. Daarom is het belangrijk dat kinde- ren Niet alleen in de keuken worden gelaten wonneer het apparaat in werkig is.

Geen machine met stoomstralen gebruiken want het vocht zou in het apparaat+kunnen binnendringen en het gebruik ervan gevaarlijk make.

Let op: Het oppervlak van het komfoor wordenijdens het koken zeer heet. Houd kinderen uit de buurt van het komfoor.

EMAIL

De geëmailleerde delen mogen enkel schoongemaakt worden met een sponsen zeep of andere nicht schurende middelen. Bij voorkeur met een Zoemvel droogwrijven.

Alkalische of zure vlekken (citroensap, azijn, enz...)要去en onmiddelijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

DE MODELLEN VAN HET ROESTVRIJE STAAL DE OPPERVLAKTEN VAN HET ROESTVRIJE STAAL

Schoonmaken met een special - in de handel verkrijgbaar - middel.

Afdrogen met een zachte doek, liefst met eenzeem.

Opmerking: Bij een ononderbroken gebruik kan de voortdurend hoget temperatuur verkleuringen om de branders verooorzaken.

ONDERDELEN VAN ROESTVRIJ STAAL, ALUMINIUM EN OPPERV LAKKEN MET EEN PRINT

Reinig deze onderdelen en oppervlakken met een hiervoor geschikt reinigingsmiddel. Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen alkijd zeer zorgvuldig gereinigd te worden om beschadigingen te voorkomen. U wordt geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

LET OP: Gebruik nooit schurende of bijtende reinigingsmiddelen aangezie denze het beschermende oppervlak onherstelbaar beschadigen.

GASKRANEN

Wend u tot de Servicedienst als degaskranen nicht goed werken (0900-2352673).

BRANDERS EN ROOSTERS

Deze können van het komfoor afgenomen worden en in een sopje gewassen worden

Na het schoonmaken moet u de branders goed afdrogen en zorgvuldig op hunplaats terugzetten.

Het is zeer belangrijk dat u de vlamverdeler en de kap van de branders goed op hun plaats teruggezet. De brander kan Niet goed werken als deze onderden verkeerd geplaatst+zijn.

Opmerking: De elektrische ontsteking kan defect raken als deze worden gebruikt wanneser de branders zich verwijderd.

DE BRANDERS CORRECT PLAATSEN

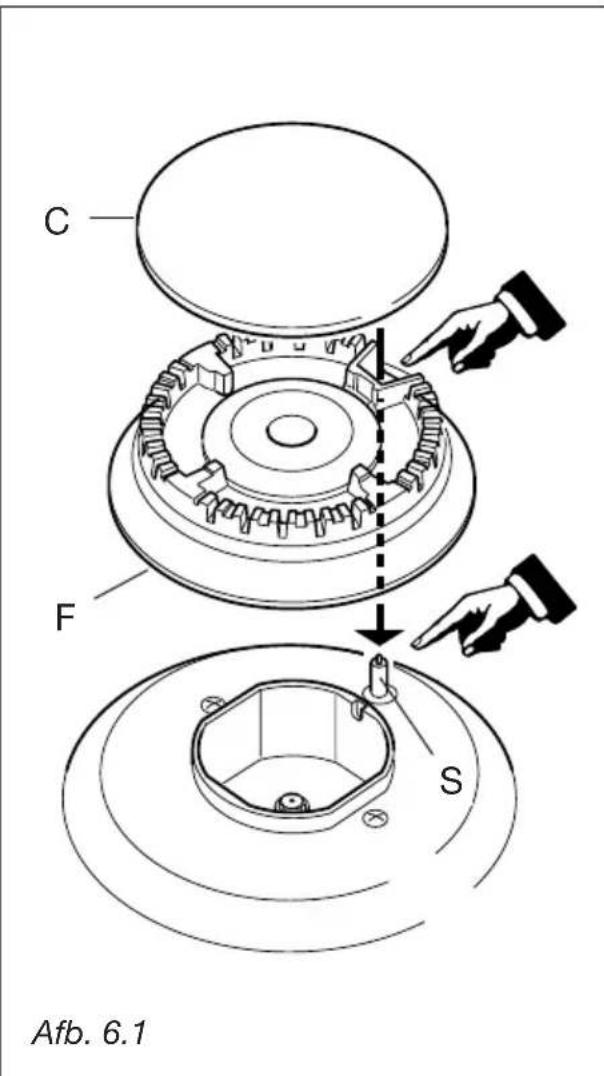

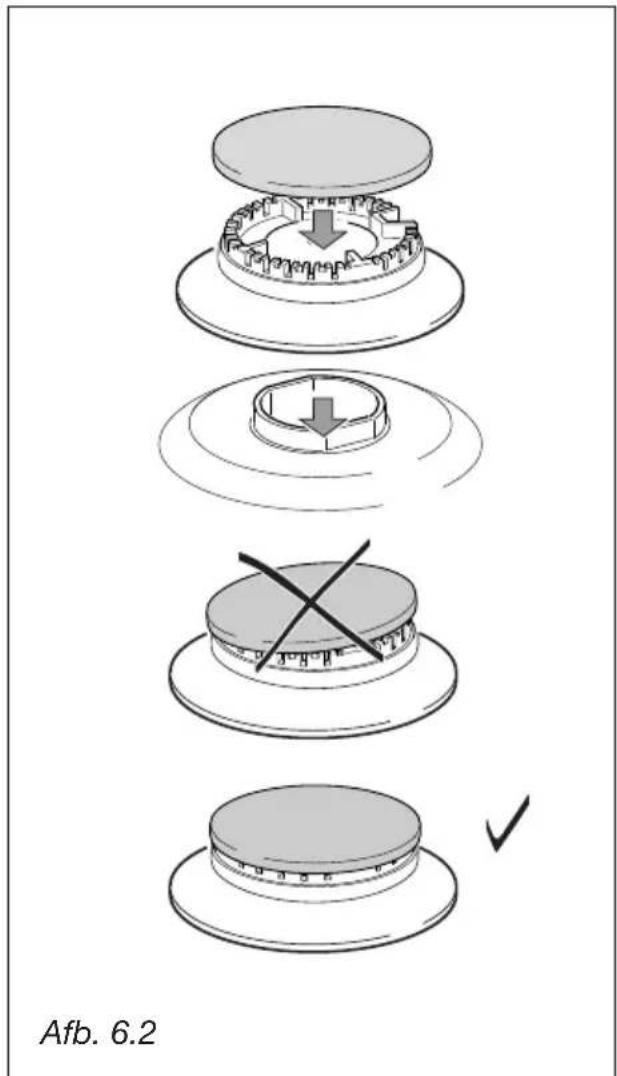

Het is zeer belangrijk dat u de vlamverdeler F en de kap C van de branders goed op hun plaats teruggezet (Afb. 6.1-6.2. De brander kan nicht goed werkken als deze onderdelen verkeerd geplaatst+zijn.

Bij toestellen met elektrische ontsteking moet er worden gecontroleerd of de elektrode "S" (Afb. 6.1) schoon is, zodat deze goed kan vonden.

BRANDER MET DRIEDUBBELE KRANS

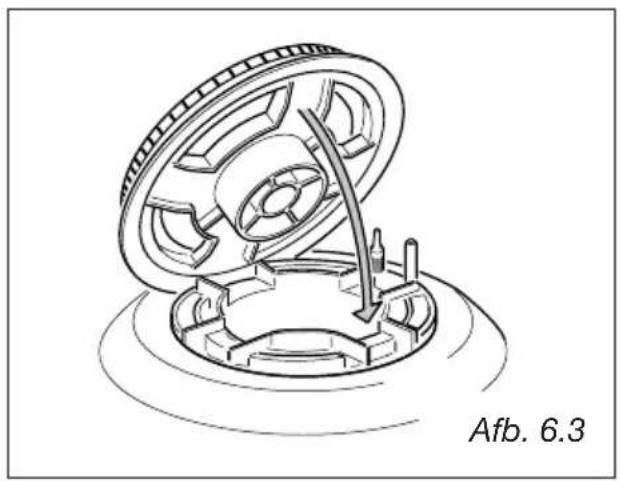

De brander要去 geplaatst worden zoals in afb. 6.3 is aangegeven.

De ribben van de brander moeten in de uitsparingen steken zoals is aangeduid met de pijlen.

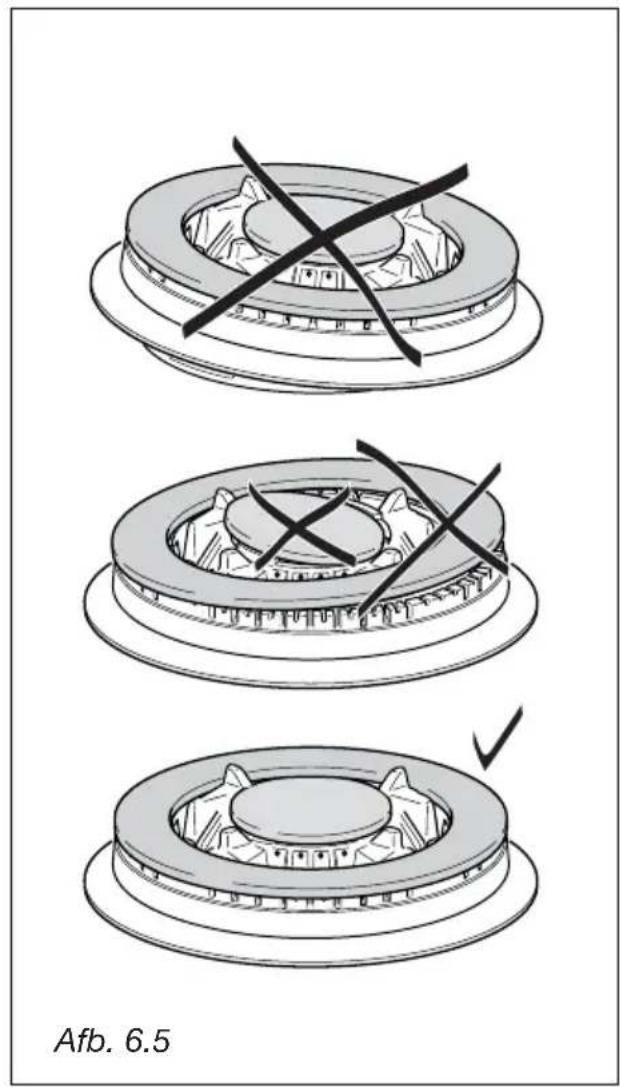

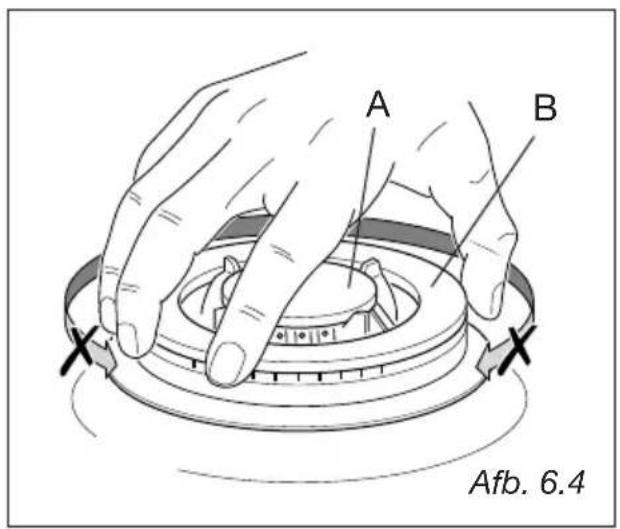

Zet de kap A en de ring B op hun plaats (afb. 6.4 - 6.5).

Als de brander goed geplaatst is kan hij nicht draaien (afb. 6.4).

OVEN

De oven moet na elk gebruik worden gereinigd met de gegasteprodukten.

De oven 30 Minutes op volle kracht\ laten werken kan het verwijderen van\ vetvlekken vereenvoudigen.

Niet het minste ingrijpen is hier vereist.

Als het vet weerbarstig is, kan men de reinigingsduur verlengen door de lege oven op maximum temperatuur te lately branden.

Nooit detergent gebruiken die bijtende stoffen bevat om beschadiging van de zelfreinigende bekleding te vermijden.

MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN

• Bevestig de uitneembare lijplaten aan de gaten van de lijwanden in de oven (Afb. 6.6)
• Schuif de vetvanger en het rooster in het midden in de richels van de uitenbare zijplaten (Afb. 6.7).
  -Het demonteren geschiedt in omge-keerde volgorde.

OVENPLAAT

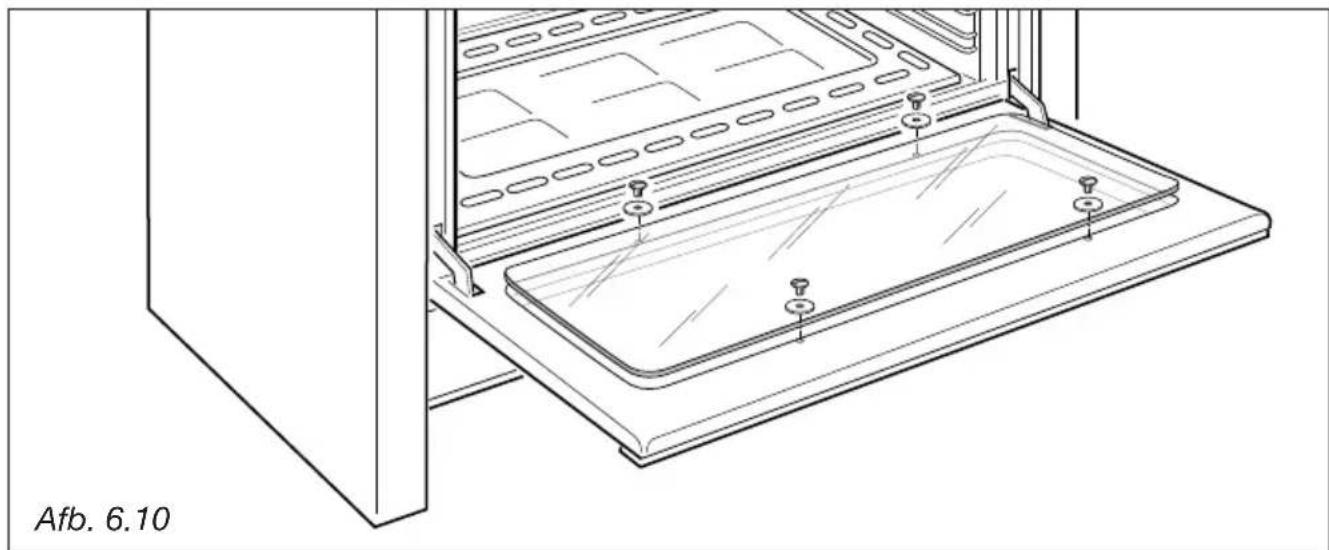

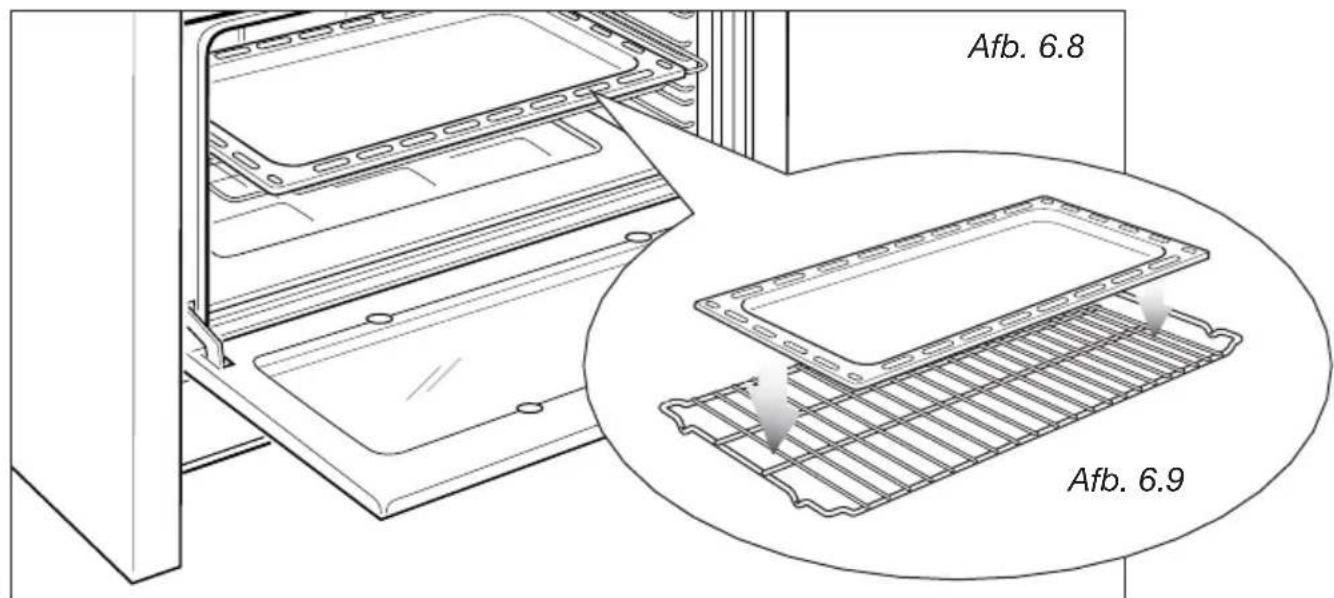

De ovenplaat moet correct op de steunen geplaatst worden (Afb. 6.8) en daarna over de zichgeleiders geschoven worden (Afb. 6.9).

OVENDEUR

De binnenruit kan gemakkelijk uitgenomen worden bij onderhoud. Hiervoor de 4 hechtingsschroeven losdraaien (Afb. 6.10).

VERVANGEN VAN HET OVENLAMPJE

Haal de stekker van het aansluitsnooruit het stopcontact.

Draai het lampje los en verrang het door een lampje dat bestand is gegen hoge temperaturen (300^) , spanning 230V(50Hz) 15 W, E14.

SCHOTELWARMHOUIDRUIMTE

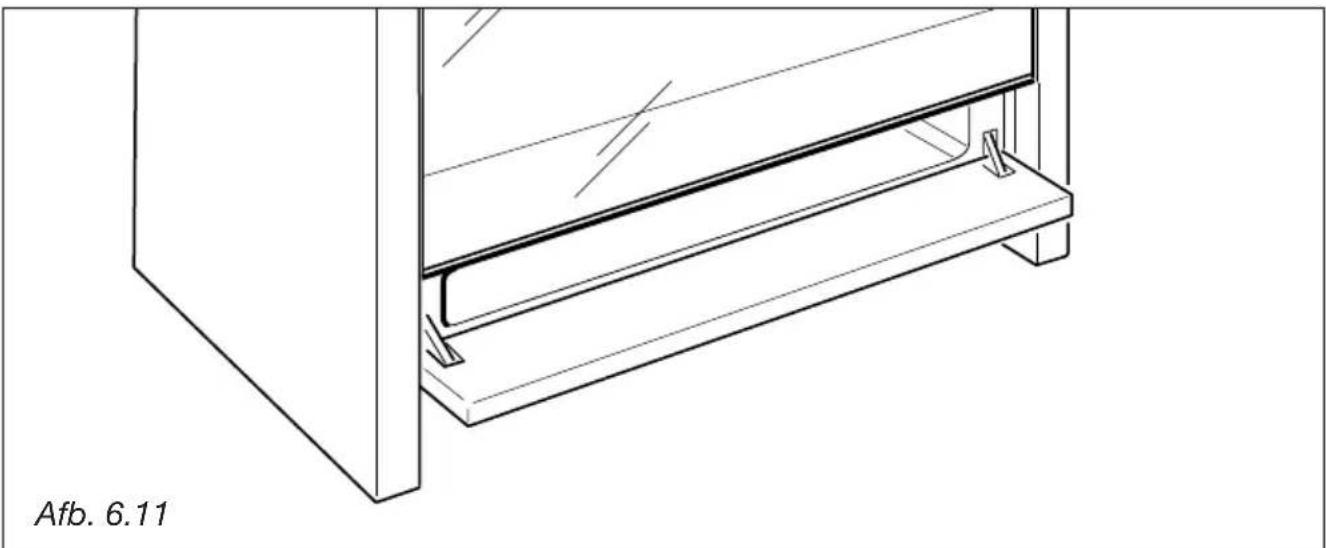

De schotelwarmhoudruimte is toegankelijk door het opklapbare paneel te openen (Afb. 6.11).

Zet geen ontvlambare materialen in de accessoirevak,want die zouden vlam kunnen vattenijdens de werking van het apparatusat.

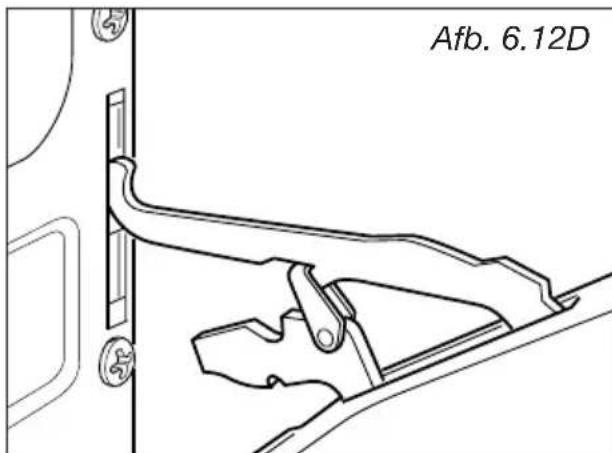

DEMONTAGE VAN DE OVENDEUR

De ovendeur kan eenvoudig worden gedemonteerd op de volgende wijze:

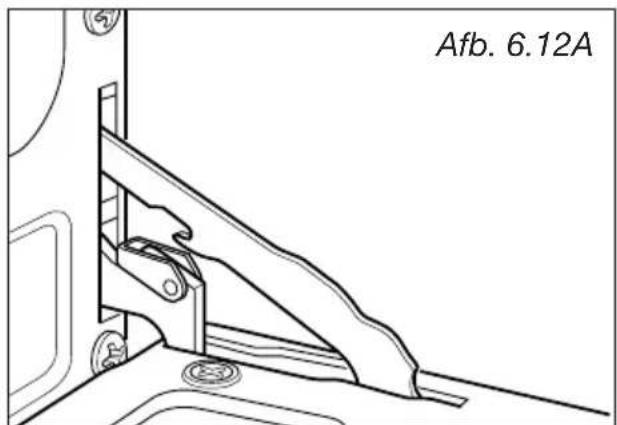

• De ovendeur volledig openen (Afb. 6.12A).

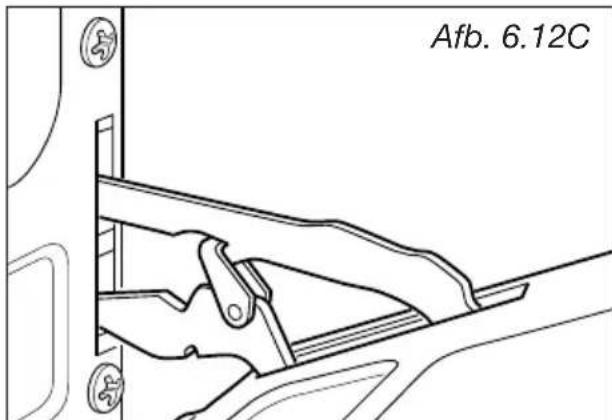

• De vastzetring inhaken in de pen van de linker- en rechtschamier (Afb. 6.12B).

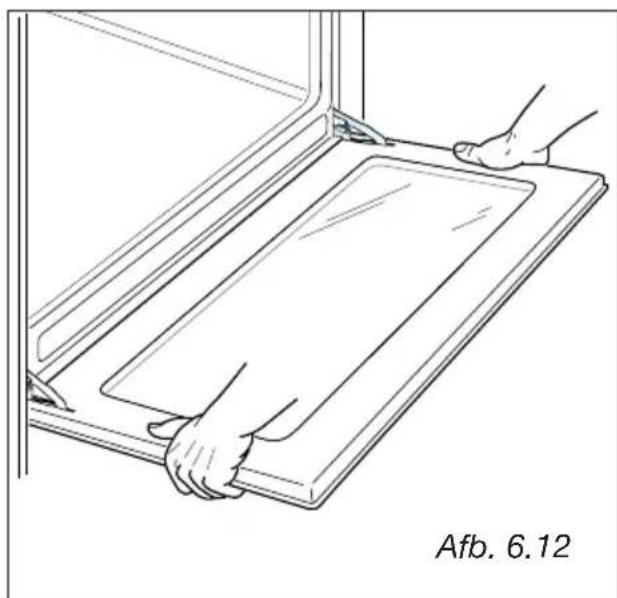

• Neem de deur vast zoals getoond in Afb. 6.12.

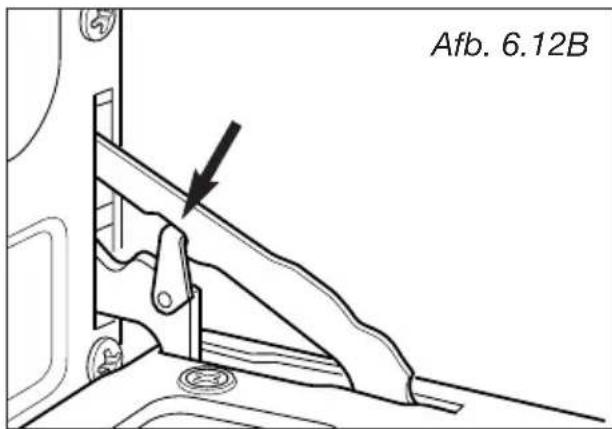

• De deur een Klein beetje openen, loshaken en de onderste pen van descharnieren uit hun behuizing halen (Afb. 6.12C).
  -Ook de bovenste pen van descharnieren uithaar behuizing halen (Afb.6.12D).
• Leg de deur op een zacht oppervlak.
  Ga in omgeekerde volgorde te werk om de deur opniew te monteren.

Aanwijzingen voor de installmenter

IMPORTANT

• De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan nicht worden voldaan, vervalt de garantie.
• Het toestel moet overeenkomstig verordeningen van kracht in uw land en in observatie van de instructies van de fabrikant worden geinstalleerd.
• Indien het apparaat worden aangesloten op het elektriciteitsnet via een stopcontact in de muur darüber het apparaat, mag het stopcontact zich hoogstens 18 cm boven de vloer bevinden.
• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschermfolie.

U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

7 - INSTALLATIE

INSTALLATIE

Dit toestel behoort tot beschermingsklasse "2/1" gegen de oververhitting van aangrenzende oppervakken.

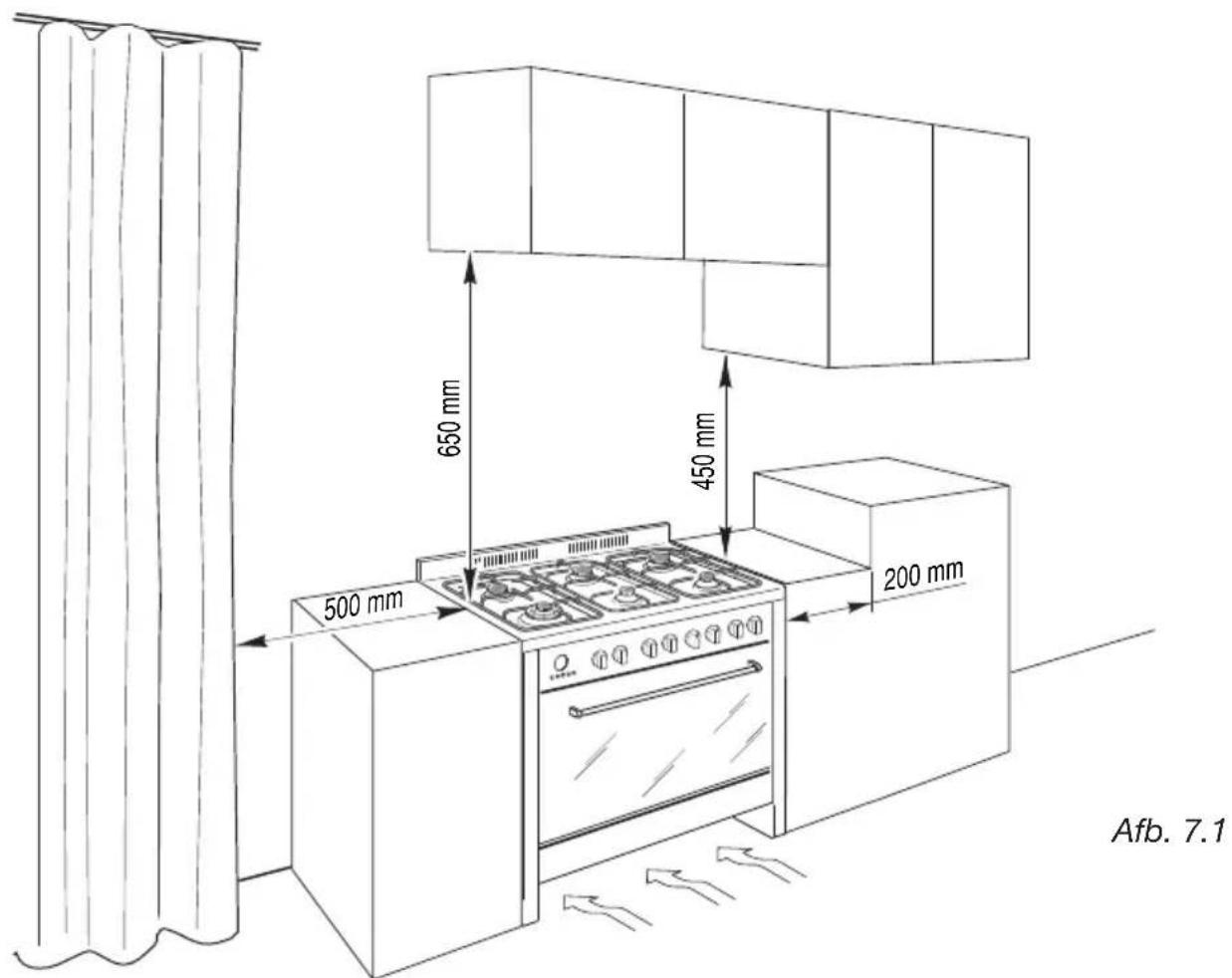

Tussen het toestel en de muur of kast ernaat moet minstens 200mm afstand bewaard worden (Afb. 7.1).

De meubelwanden要去en bestand zichn tegen een temperatuur van 75^ boven de omgevingstemperatuur.

Het fornuis mag geinstalleerd worden in een keuken, in een eetkeuken of in een eenkamerwoning met kookhoek, maar Niet in een vertrek met een badkuip of douche.

De afstand:tussen het fornuis en een wand (muur kast) aan de zijkant die hoger is dan het fornuis, moet minstens 500~mm bedragen

Het fornuis要去 overeenkomstig Afb. 7.1 geinstalleerd worden.

ACHTERSCHERM

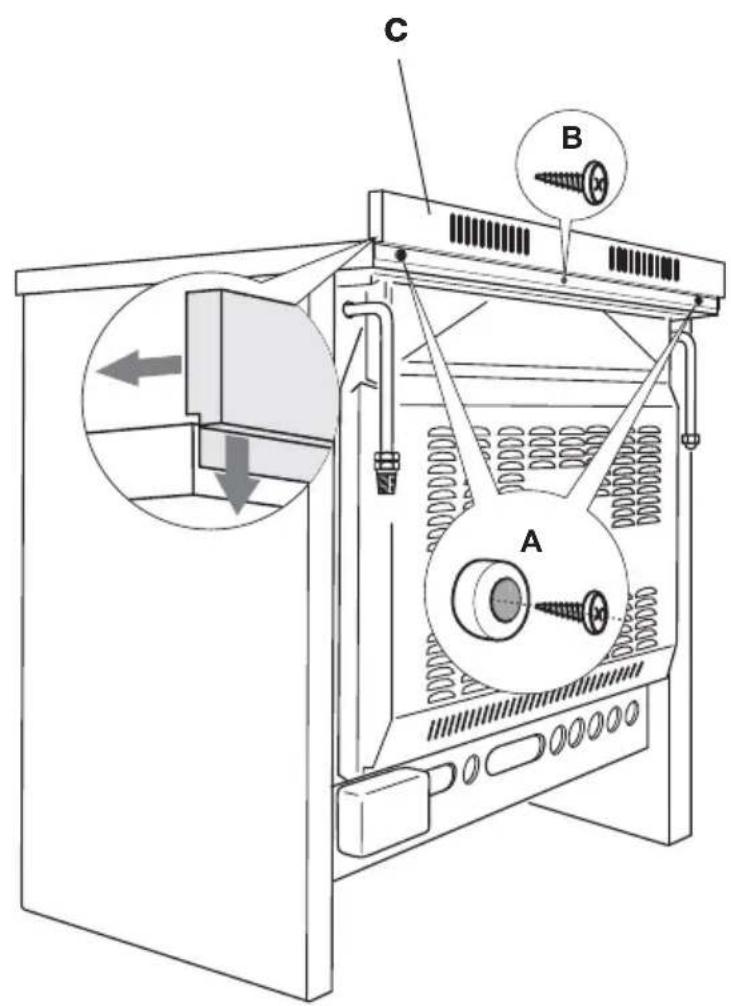

Assembleer het achterschemm "C" (afb. 7.2) alvorens het fornuis te installereren.

-Het achterschem "C" vindt u in de verpakking ache ter het fornuis.
- verwieder de beschermfolie en plankband voordat u het achterschem assembliert.
- Verwijder de twee afstandsringen "A" en de schroef "B" van de achterkant van de kookplaat.
- Assembleer het achterschemm zoals aangegeven in afbeelding 7.2 en bevestig het door de schroef "B" en de afstandsringen "A" vast te draaien.

Afb. 7.2

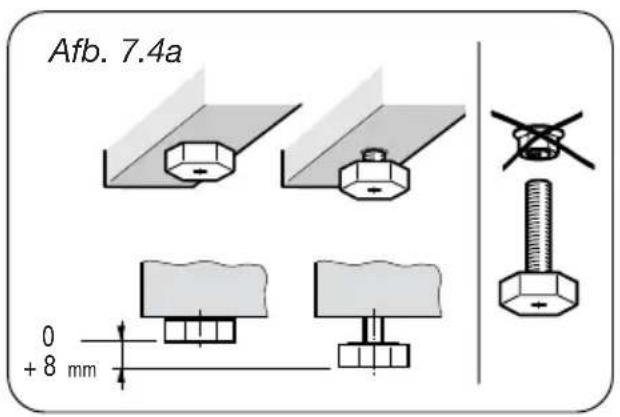

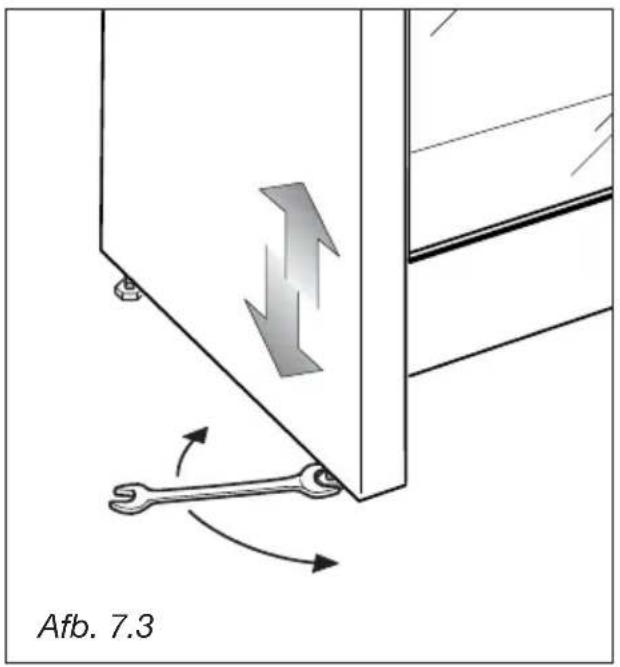

INSTALLATIE VAN REGELBARE VOETJES

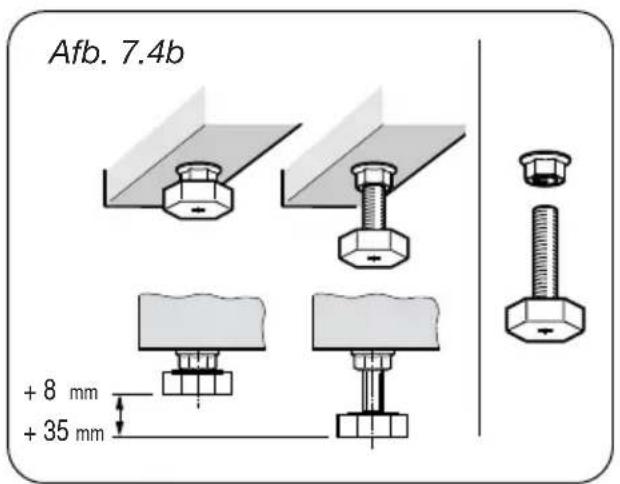

Het gasfornuis worden geleverd met 4 regelbare voetjes voor de nivellering, waar bij deze VAST- of LOSGEDRAAID kunnen worden middels een sleutel (Afb. 7.3).

Belangrijk: De aanwijzingen geillusteerd op de figuren 7.4a en 7.4b strikt navolgen.

WAARSCHUWING

Hetrechtop zetten van het fornuis要去 alsoorkomen dat de verstelbare voeten schade oplopen tijdens deze manoeuvre (afb. 7.5).

WAARSCHUWING

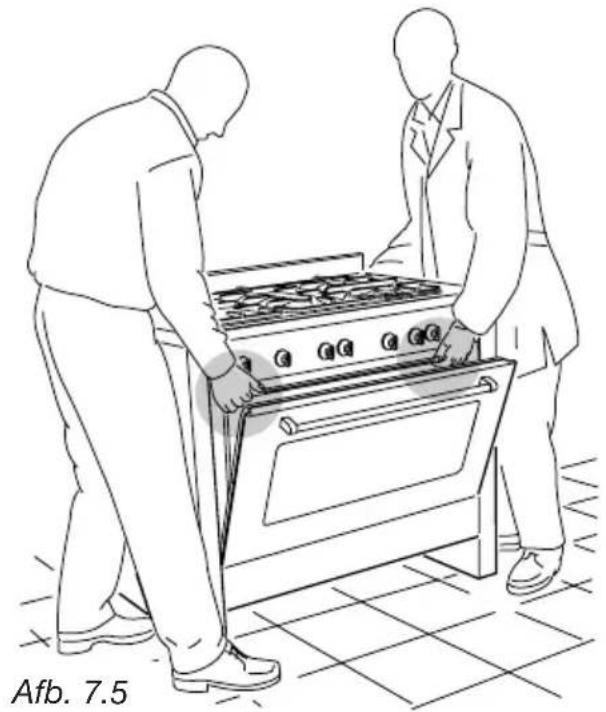

Pas op: til het fornuis bij hetrechtop zetten nicht op aan de deurhendel (afb. 7.6).

WAARSCHUWING

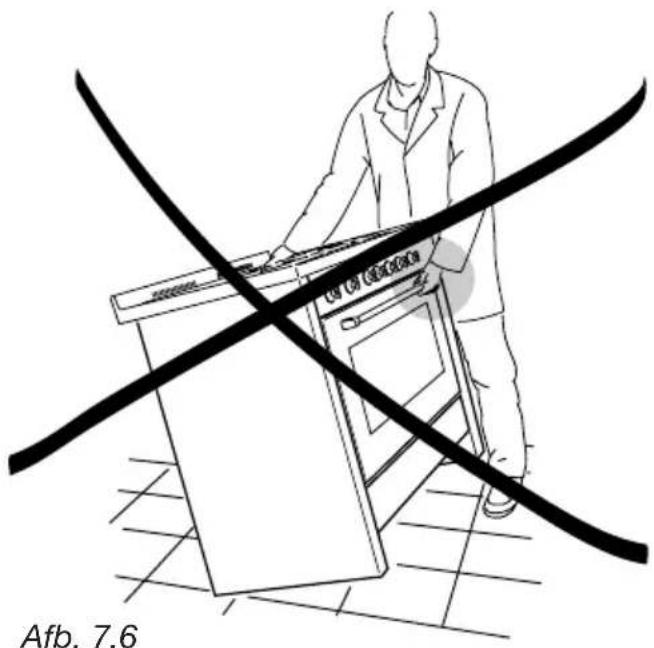

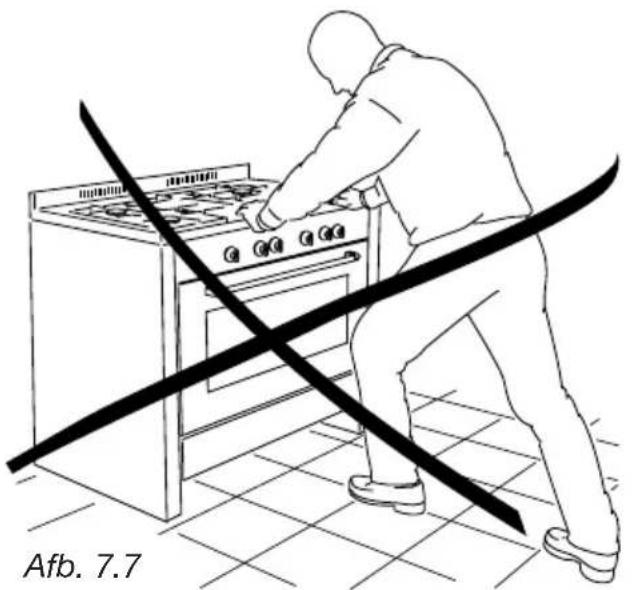

SLEEP het fornuis NIET over de vloer wonneer u het waar de plaats van installatie vervoert (afb. 7.7). Til het fornuis zo ver op dat+zijn voeten de vloer Niet raken (afb. 7.5).

De installmenter dient deplaatselijk geldende regelgeving m.b.t. de ventilatie van het vertrek en de afvoer van verbrandingsproducten in acht te nemen. Tijdens een intensief en langdurig gebruik kan extra ventilatie nodig zich, bijvoorbeeld door een raam te openen of door de afzuinstallatie - indien aanwezig - op een hogere vermogensstand te regelen.

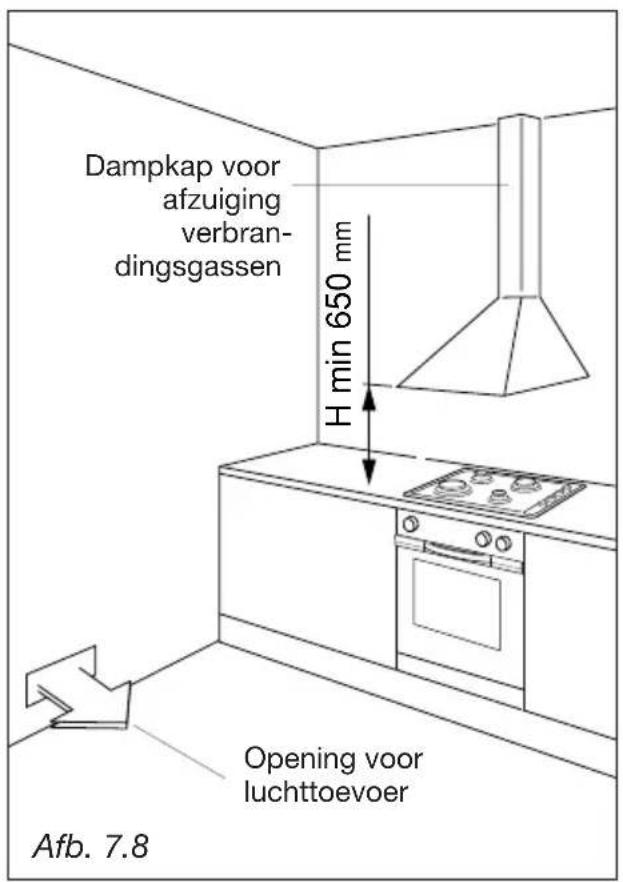

AFVOER VAN DE VERBRANINGSGASSEN

De afvoer van de verbrandingsgassen van het gaskookvuur要去 gebeuren via een afzuigkap met externe uitgang, of een afzuigkap met recirculatie.

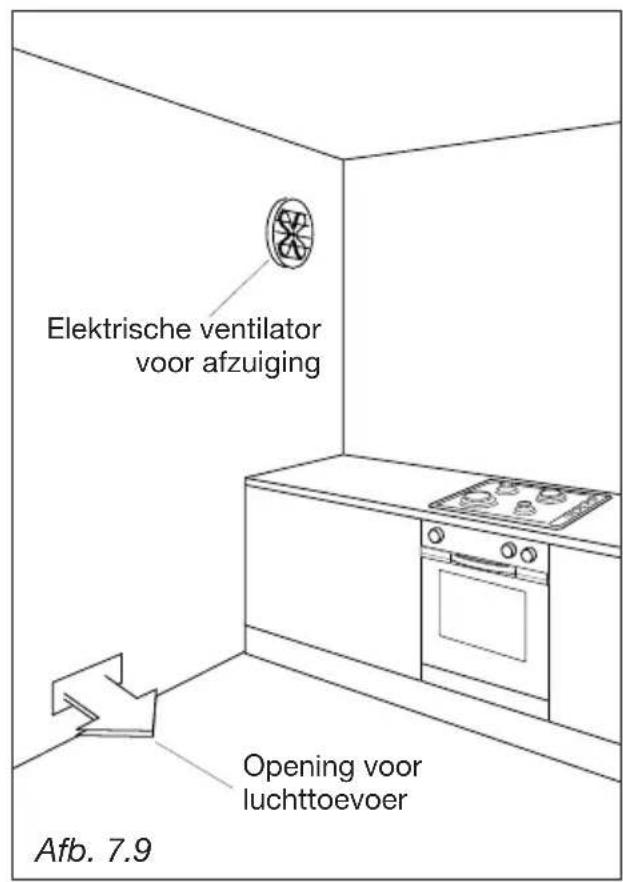

Indien dit nicht möglich is, kan men de verbrandingsgassen afzuigen met een elektrische ventilator.

Die moet dan wel een aangepast vermogen hebben zodate leucht in de kamer zeker indien er voldoende openings voor luchttoevoer aanwezig+zijn. (zie hoofdstuk Installatieruimte).

INSTALLATIERUIMTE

De kamer waar het gastroestel worden geplaatst, moet voldoende verlucht worden. Dit met het oog op het afvoeren van de verbrandingsgassen.

De verluchting moet gebeuren door middel van openingen in de buitenmuur. In totaal moet men een min. oppervlakte bekomen van 200cm^2 verluchting.

Bij voorkeur gebruikt men openings die zich dicht bij het vloeroppervlak berinden, en tegenover de afvoer van de verbrandingsgassen zijn gelegen. De openings moeten zodanig gemaatkijken dat ze Niet+kunnen verstoppen,iet aan de binnenkant,noch aan de buitenkant.

Indien het Niet möglichk is van deze openings te voorzien, kan men verluchting vanuit een andere kamer aanbrengen, indien dit geen slaapkamer noch andere gevaarlijke kamer is. In LASTE instantie kan de keukendeur op een kier gezet worden om te verluchten.

8-GASGEDEELTE

De wanden van de naast het fornuis opgestelde de meubels moeten uit hittebestendig materiaal vervaardigd zjin.

Vór de installmentie moet men verifiären of hetplaatselijk distributienet (type van gas en druk) en de karakteristeiken van het toestel compatibel zich. De karakteristeken staan aangeduid op de plaat of op het etiket.

GASAANSLUITING

De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften.

Het fornuis is bij levering klaar voor gebruik met het type gas dat op het etiket op het toestel is vermeld.

Verzeker u ervan dat de ruimte waarin het fornuis geinstalleerd worden goed geventileerd is, in overeenstemming met de geldende voorschriften.

Ook de aansluiting op de gasaanvoerbuis of gasfles要去 aan de geldende voorschriften voldoen.

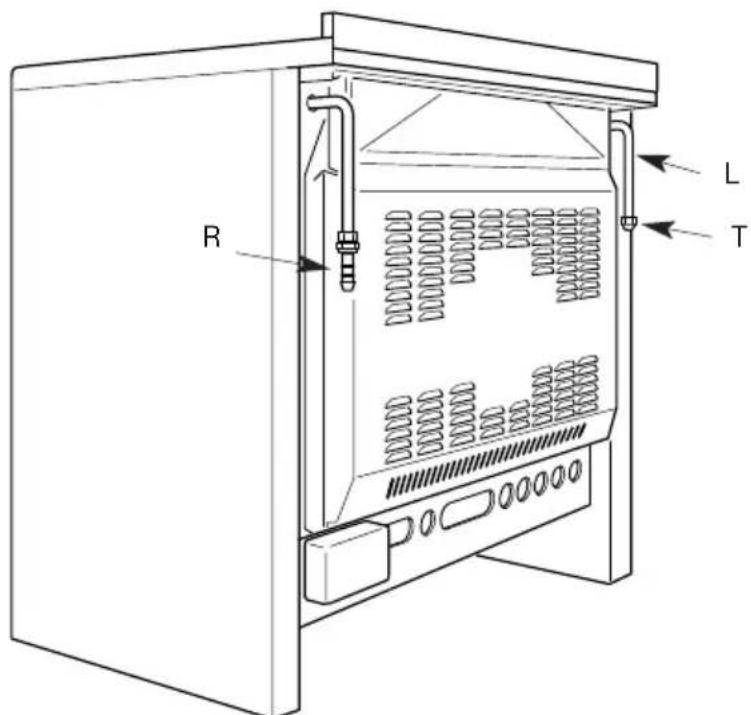

De gasaanvoerbuis wordt aan de achterkant van het fornuis (Afb. 8.1) aangesloten op de R of L gasinlaat; de aansluitbuis mag Niet langs de achterkant van het apparaat lopen.

De niedegebruikte gasinlaat moet worden afgesloten met de plug (T) en afdichtingsring.

Afb. 8.1

Gebruik een starre of buigzame aansluitbuis die aan de geldende voorschriften voldoet.

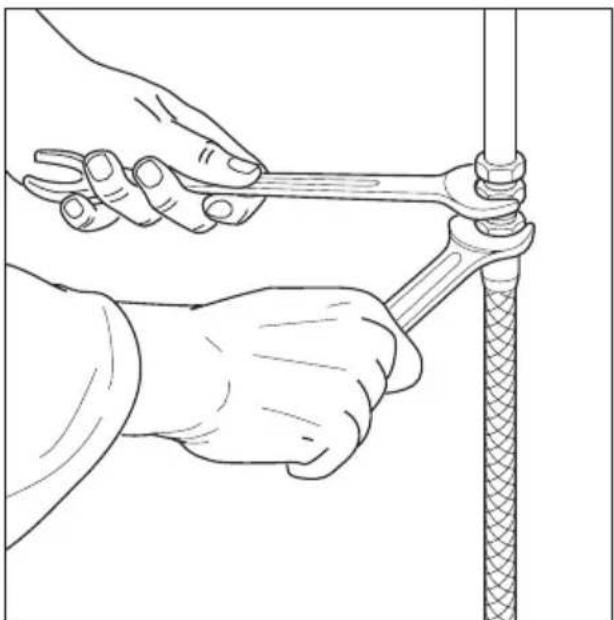

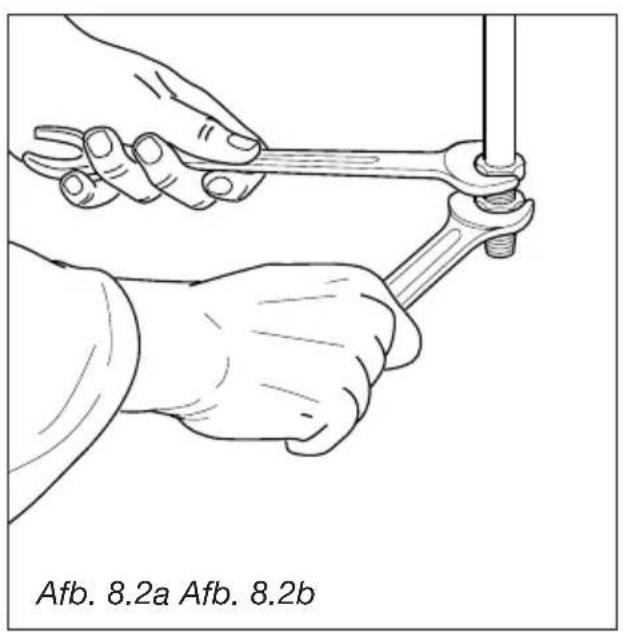

Als er een klemringkoppeling gebruikt wordt, dan moet deze stevig worden aangedraaid met twee moersleutels (Afb. 8.2).

Verzeker u van het volgende:

• dat de buigbare buis (slang) nicht in aanraking kan komen met delen van het fornuis waar de oppervlaktetemperatuur 70^ boven de omgevingstemperatuur kan stijgen;
• dat de slang nicht langer is dan 75 cm en dat hij Niet in aanraking kan komen met scherpe randen of hoeken:
• dat de slang nicht gespannen, gewron-gen, geknikt of te sterk gebogen is;
• dat de aansluiting met een onbuigzame metalen buis geen trekkracht op de gasinlaat van het apparatusat uitoefent.
• verwang de afdichtingsring bij de minste geringste verrorming of onvolmaaktheid.
• dat de buis zonder moeite over+zijn hele lenghte geinspecteerd kan worden;de buis moet na ten hoogste drie waar verrangen worden.
• dat de kraan van de gastoevoerleiding of gasfles zich gedraaid is wonneer het apparaat Niet in gebruik is.

A) GASSOORTEN

Cat: II 2L 3B/P

Het gas dat kan worden gezruikt kan in twee families worden onderverdeeld:

√G25√G30/G31

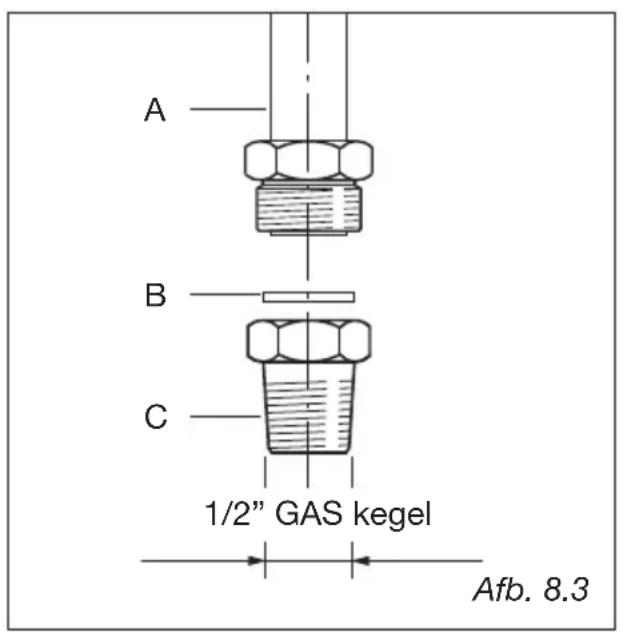

De aansluitset (zie afbeelding 8.3) bestaat UIT:

A - Gasinlaat (R of L)
B-Afdichtingsring
C - Verloopstuk

BELANGRIJK:

De afdichtingsring "B" (afb. 8.3) zorgt dat er geen gas uit de gasaansluiting lekt. Vervang de afdichtingsring bij de minste gingste verrorming of onvolaaktheid.

Gebruik voor het aanschroeven van de onderdelen twee sleutels (zie afbeelding 8.2).

Controleer, na voltooing van de aansluiting, met behulp van een zeepoplossing, en nooit met een vlam, of de verbindingen gasdicht zich.

B) GASSOORTEN

Cat: II 2E+3+

Het gas dat kan worden gezruikt kan in twee families worden onderverdeeld:

G20/G25 G30/G31

De aansluitset (zie afbeelding 8.3) bestaat UIT:

A - Gasinlaat (R of L)
B-Afdichtingsring
C - Verloopstuk

BELANGRIJK:

De affdichtingsring "B" (afb. 8.3) zorgt dat er geen gas uit de gasaansluiting lekt. Vervang de affdichtingsring bij de minste gingste verrorming of onvolmaaktheid.

Gebruik voor het aanschroeven van de onderdelen twee sleutels (zie afbeelding 8.2).

Controleer, na voltooiing van de aansluiting, met behulp van een zeepoplossing, en nooit met een vlam, of de verbindingen gasdicht zijn.

Aansluting op de gastoevoer:

• De verbinding moet worden aangelegd volgens de norm NBN D 51-003 met buizen of volgens de voorschriften A.R.G.B/03 met flexibele buis. Het apparaat moet worden geplaatst met een AGB-goedgekeurde stopkraan.

Attentie: Indien er een flexibele slang wordt gebruikt, moet deze zodanig worden geinstalleerd dat hij nicht in contact kan komen met een beweegbaar deel van het meubel.

Zorg dat kontrole van de slang over de hele lenghte möglichk is.

Onderhoud van de gasbranders

VERVANGING SPROEIERS VAN DE BRANDERS

Als er geen spuitstukken zijn meegeleverd, dan zich deze te verkrijgen bij de Servicecentra.

Elk komfoor worden geleverd met een série sproeiers voor de verschillende gassoorten.

De neue sproeiers要去enkozen worden op grond van de "Tabel van desproeiers".

De diameter van de sproeiers, uitgedrukt in honderdste millimeters, is aangegeven op de buitenkant.

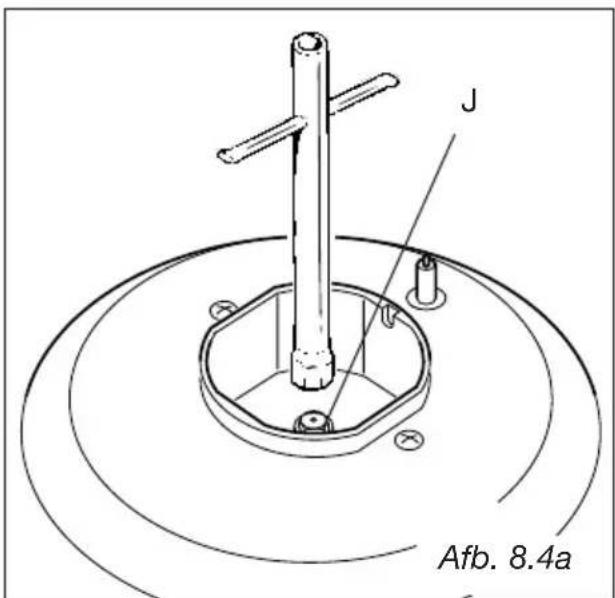

Ga als volgt te werk om de sproeiers te verrangen:

• Verwijder de panroosters en de kapjes van de branders, trek de bedieningsknuppen en de eventeel aanwezige ontstekingsknop los en verwijder ook deze.

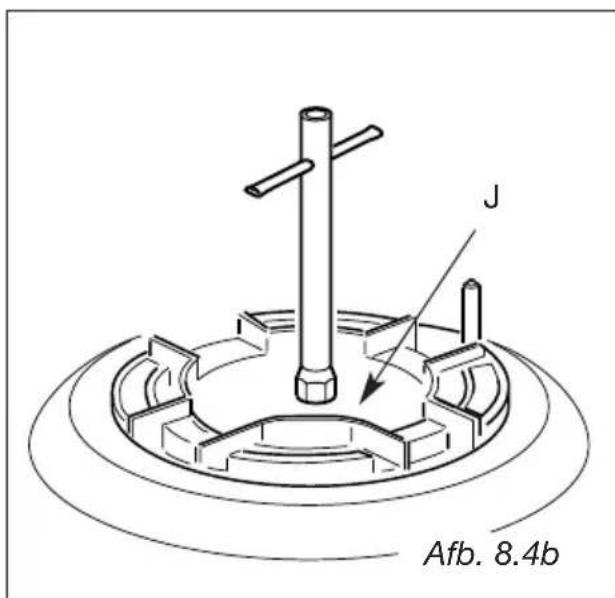

• Vervang m.b.v. een pijpsleutel des spreieers "J" (Afb. 8.4a, 8.4b) door neue die geschikt voor het type gas dat gezruikt worden.

REGELING VAN DE KLEINSTAND VAN DE BRANDERS VAN DE KOOKTAFEL

Een correcte vlam bij kleinstand要去 ongeveer 4mm zich.

Een bruusk overgaan van volstand waarkleinstand mag nooit het doven van devlam tot gevolg hebben.

De vlam worden als volgt geregeld:

• De brander aansteken
• De kraan op kleinstand plaatsen
• D e knop wegnemen.

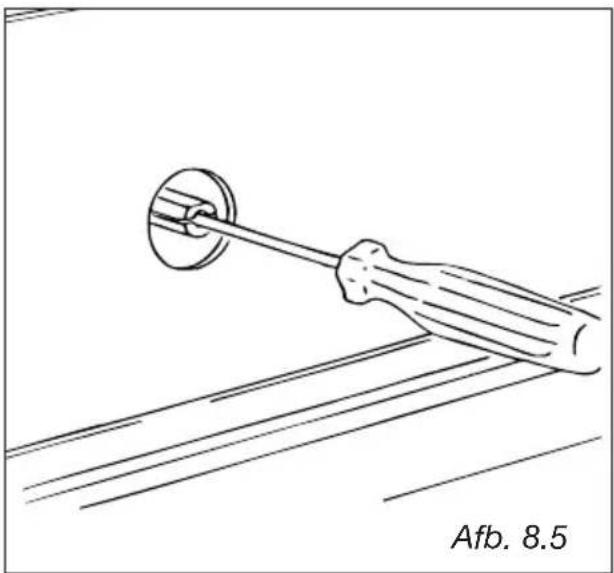

• Met behulp van eenkleine schroevendraaier de vijs in de kraanstift draaien tot een correcte regeling uitgevoerd (Afb. 8.5).

Voor G30/G31 gas dient de vijs volledig ingeschroefd te worden.

De branders zijn zodanig ontworpen dat er geen afstelling van de primaire lucht nodig is.

LABEL VAN DE INSPUITERS -Cat: II 2L 3B/P

BRANDERS	NOMINAAL DEBIET [kW]	VERMINDER DEBIET [kW]	G30/G31 G25 30/30 mbar 25 mbar
			By-pass [1/100 mm]	Ø spuitstuk [1/100 mm]	By-pass [1/100 mm]	Ø spuitstuk [1/100 mm]
Hulpbrander (A) 1,00 0,30	27 50 72 (F1)				Afstellungen
Halfsfelle (SR) 1,75 0,45	32 65 94 (Y)
Snelle brander (R) 3,00 0,	75 42 85 121 (F2)
Driedubbele kroon (TC) 3,50 1,50 65	95 138 (F3)

LABEL VAN DE INSPUITERS -Cat: II 2E+3+

BRANDERS	NOMINAAL DEBIET [kW]	VERMINDER DEBIET [kW]	G30/G31 30/30 mbar 25 mbar		G20/G25
			By-pass [1/100 mm]	Ø spitstuk [1/100 mm]	By-pass [1/100 mm]	Ø spitstuk [1/100 mm]
Hulpbrander (A) 1,00 0,30	27 50 72 (X)				Afstellung
Halfsfelle (SR) 1,75 0,45	32 65 97 (Z)
Selle brander (R) 3,00 0,75	75 42 85		115 (Y)
Driedubbele kroon (TC) 3,50 1,50 65	95 135 (T)

Benodigde luchttoevoer voor de verbranding van gas (2m^3/h× kW)

BRANDERS	Benodigde luchttoevoer [m3/h]
Hulpbrander (A) 2,00
Halfsnelle (SR) 3,50
Snelle brander (R) 6,00
Driedubbele kroon (TC) 7,00

GASKRANEN

Alleen gespecialiseerde vakmensen mogen de periodieke smering van de gaskranen uitvoeren.

BELANGRIJK

Voor alle operaties m.b.t. de installment, het onderhoud en de omschakeling van het toestel, moet men de originele stukken van de constructeur gebruiken.

De constructeur kan nicht aansprakelijk gesteld worden indien denen verplichting nied in ache wordt genomen.

BELANGRIJK: De aansluiting op het elektriciteitsnet要去uitgevoerd worden door een bevoegtvakman en voldoen aan de geldende voorschriften.

Een foute installmentie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoord de fabrikant zich nicht aansprakelijk stelt.

AANSLUITING OP HET ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet要去 uitgevoerd worden door eenvakman en voldoen aan de geldendeveiligheidsvoorschriften;
• het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
• I n het geval dat het toestel zonder stekker is geleverd, moet er worden gezorgd voor een stekker die geschikt is voor het vermogen dat het toestel opneemt;
• het is möglichk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3mm tussen de contacten;
• de voedingskabel mag nicht in aanraking komen met hare oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75^ komt;
• het toestel要去 worden geinstalleerd dat het stopcontact of de lijnschakelaar.altijdbereikbaar+zijn.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekerdozen,ondat deze oververhitting en verbrandingen können veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installereren of als de stekker Niet in het stopcontact past,That de nodige werkzaamheden dan verrachten dooreen bevoegt vakman.

Deze要去 bovendien controlleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

Trek.altijd de stekker uit alvorens werken uit te voeren aan het elektrische gedeelte van het toestel.

De aarding van het toestel is verplicht. De fabrikant wijst alle verantwoor-delijkheid af wanner schadeveroorzaakt worden door het Niet inacht nemen van deze voorwaarde.

AANSLUITEEN VAN HET AANSLUITSNOER

Het aansluitsnoer wordt als volgt op het fornuis aangesloten:

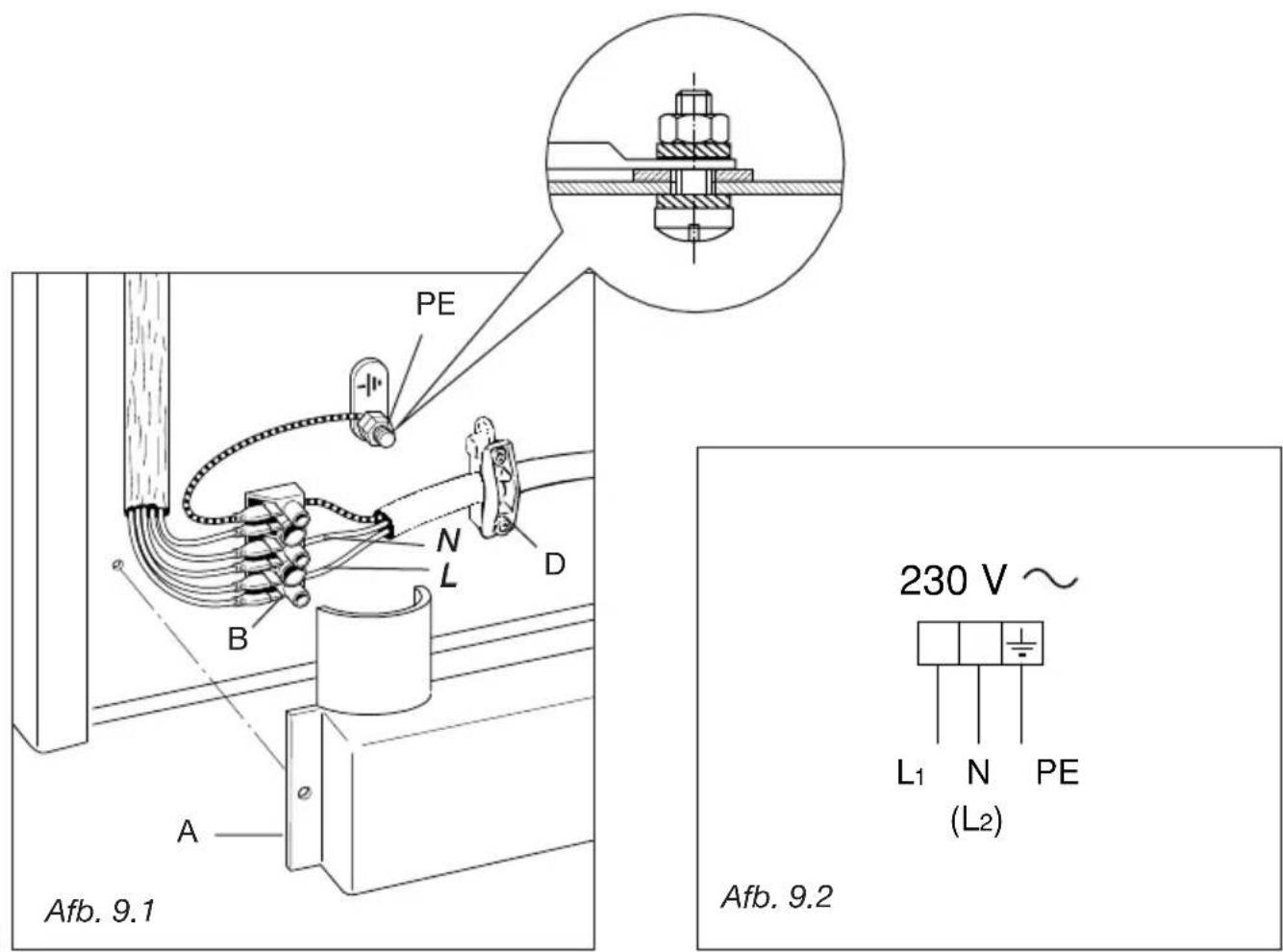

• Schroef de bevestigingschroeven van het beveiligingspaneel "A" aan dechterkant van het fornuis los (Afb. 9.1).
• Verbind het goed geisoleerde aansluit-snoer met klem "D".
• Verbind de fase-aansluitingen met klembouder "B" volgens het schema in afbeeling afb. 9.2 en verbind de aarddraad met klem "PE" (Afb. 9.1).
• Span het aansluitsnoor en zet het vast in klem "D".
• Bevestig het beveiligingspaneel "A" opnieuw.

DOORMETER VAN DE VOEDINGSDRAAD - TYPE HO5RR-F

230V 3x1,5mm

2 (^*)

(^) - Aansluiting door middel van een stekker in een stopkontakt.

Als de branders met moeite ontbranden vanwege de eigenschappen van het gas dat hetplaatselijke gasbedrijf levert, probeer het dan met de knop op de laagste stand.

Gebruik de hoogste stand om vloeistof snel aan de kook te brengen en de laagste stand voor het voorzichtig opwarmen van voedsel en om vloeistof aan de kook te honden.

Zet de bedieningsknop.altijd op een stand tussen de hoogste en de laagste stand, en nooit tussen de hoogste en de gesloten stand.

Voor het eerste gebruik is het raadzaam om de lege oven 30 minutes op stand te latent werken enervolgens nogmaals 30 minutes op de maximumtemperatuur (thermostaatknop op 225^) in de standen en, om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeijaar afwasmiddel.

De voorste oppervlakken in roestvrij staal (bedieningspaneel, ovendeur, te openen lade of ruimte) gebruikt in dit kookfornuis zijn beschermd met een speciale transparante lak die het effect afdrukken beperkt. Teneinde de beschadiging van deze bescherming te vermijden, voor de schoonmaak van de roestvrijne componenten geen schuurproducten gebruiken.

ALLEEN WARM ZEEP WATER GEBRUKEN VOOR DE SCHOONMAK VAN DE OPPERVALKEN IN ROESTVRIJ STAAL.

De beschrijvenen en aanduidingen vermeld in de gebruiks-en installmentevoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich hetrecht voor om zonder verwittig ing en op gelijk welk ogenblik wijzigingen aan+zijn Produkten aan te brengen.

De beschrijvenen en aanduidingen vermeld in de gebruiks-en installmentevoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich hetrecht voor om zonder verwittig ing en op gelijk welk ogenblik wijzigingen aan+zijn Produkten aan te brengen.
