Sehr geehrte Kunden,

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben.

Die im folgenden aufgerühten Hinweise und Ratschläge dieren ihrer Sicherheit und der anderer Personen und erfolglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.

Bewahren Sie deshalb diese Broschüre sorgfältig auf, sie wird Ohnen auch in Zukunft hilfreich sein, falls Sie hinsichtlich der Funktionseise des Gerätes irgendweiche Unklarheiten klären möchten.

Dieses Gerätarf nur für den Zweck verwendet werden, für den es ausdrücklich hergestellt wurde, d.h. für das Kochen von Speisen.

Jeder andere Verwendungszweck ist unangemessen und darauf auch gefährlich.

Für eventuelle Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen, leht der Hersteller jegliche Haftung ab.

Lesen Sie die Gebrauchsanweisungen sehr aufmerksam bevor Sie das Gerät installieren und gebrauchen.

ACHTUNG:这点 Gerät muss in einem Raum installiert werden, der laut den geltenden Vorschriften kontinuierlich beluftet ist.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EGRICHTLINIE 2002/96/EG.

Am Ende seiner Nutzzeit darauf Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden.

Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestruichen ist, gekennzeichnet.

WICHTIGE HINWEISE FÜR DEN GEBRAUCH VON ELEKTROGERÄTEN

Beim Gebrauch von Elektrogeräten mussen grundsätzlich einige wichtige Regeln beachacht werden.

Im besonderen gilt:

• das Gerät nie mit nassen oder feuchten Händen oder Fuß berühren;
• das Gerät nie mit nachten Fußen benutzen;
• Kinder und unzurechnungsfähige Personen das Gerät nur unter Aufsicht verwenden lessen;

Der Hersteller kann nicht haftbar gemacht werden für Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen.

INBETRIEBNAHME DES BACKOFENS

Vor Benutzung des Backofens sollenn Sie

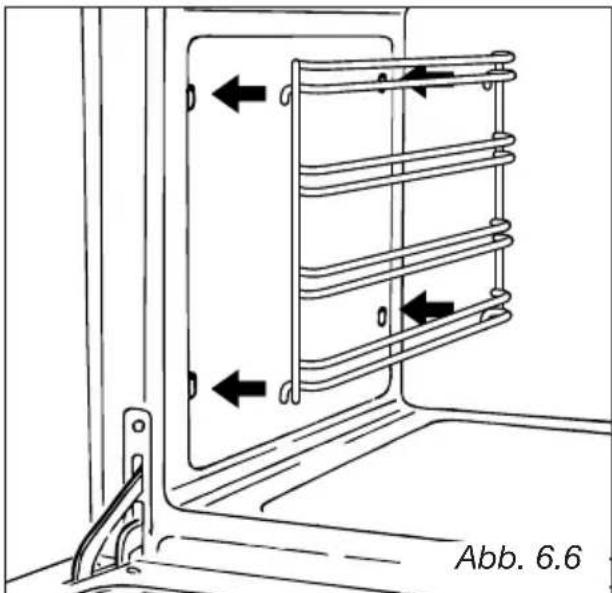

• Im Backofeninneren die seitlichen Rahmen wie auf Seite 62 beschrieben einbauen (REINIGUNG UND WARTUNG).
• Backroste und -Bleche einschieben.
• Den leeren Backofen auf die hochste Stufe einschalten, um so eventuelle. Fettpuren von den Heizelementen zu entfern, wie in den entsprechenden Kapiteln zu den Backofen der verschiedene Modelle beschrieben.
• Das Backofeninnere mit einem feuchten Lappen und einen neutralen Reinigungsmittel putzen und gut trocknen.

WICHTIG HINWEISE

• Kontrollieren Sie nach dem Auspacken, ob das Gerät unbeschädigt ist.
  Sollten Sie Zweifel haben, schalten Sie das Gerät nicht ein sondern wenden Sie sich an den Lieferanten oder an einen Elektrofachmann.
• Die Verpackungsteile (Plastikbeutel, Styropor, Nagel, Metallbänder etc.) müssen für Kinder unzugänglich gemacht werden, weil sie eine potentielle Gefahrenquelle darstellen.
• Versuchen Sie nicht, die technischen Eigenchaften des Gerätes zu verändern, das kann gefährlich sein.
• Machen Sie das Gerät stromlos, bevor Sie es putzen oder warten.
• Falls Sie these Gerät nicht mehr benutzen sollenn (oder falls Sie ein altes Modell durch ein neues ersetzen), empfehlen wir Ihnen, das Gerät vor dem Wegwerfen Funktionuntüchtig zu machen, wie das in den gultigen Bestimmungen zum Schutz von Gesundheit und Umwelt vorgesehen ist, indem Sie die Teile unschädlich machen, die gerade für spielende Kinder eine Gefahrenquelle darstellen konndendarstellen können.
• Wenn die Kochmulde nicht gebraucht wird, ist es ratsam den Hahn der Versorgungsleitung zu schreiben.
• Kinder und unzurechnungsfähige Personen das Gerät nur unter Aufsicht verwenden setzen.
• Bei Gebrauch und gleich nach dem Ausschalten sind eine Teile der Kochmulde sehr heißt. Diese nicht berühren.
• Bei Betrieb der Kochmulde, Kinder fernhalten.
• Bei einigen Geräten sind die Stahl- und Aluminiumteile mit einer Schutzfolie versehen, die vor dem Gebrauch des Geräts zu entfernen ist.
• Brandgefahr! Kein entzündliches Material im Ofen lagern.
• Sicherstellen, daß die Elektrokabel von anderen, in unmittelbarer Höhe verwendeten Kuchengeräten nicht mit der bereits Glaskeramik-Kochmulde in Berührung kommt oder an der geheizten Backofentür eingeklemmt werden.
• Der Hersteller kann nicht haftbar gemacht werden für Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen.
• Die verschiedene Baugruppen des Kuchenherds sind wiederverwertbar. Bezüglich der Entsorgung sind die einschlögigen, örtlichen Normen zu beachten. Zur endgültigen Ausschließung des Betriebs ist das Versorgungskabel durchzuschneider.

Abb. 1.1

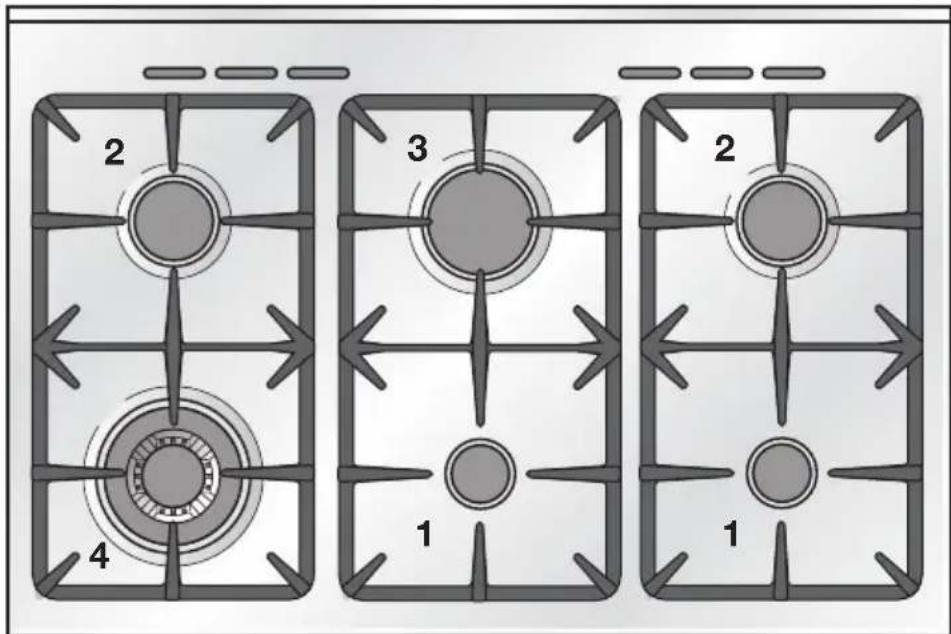

ARBEITSFLÄCHE - Beschreibung der Kochstellen

1. Hilfsbrenner (A) 1,00 kW
2. Mittelschneller Brenner (SR) 1,75 kW
3. Schnellbrenner (R) 3,00 kW
4. Brenner mit dreifachem Kranz (TC) 3,50 kW

ANMERKUNG:

Das Gerät ist mit elektronischer Zündung versehen, die im Bedienknopf integriert ist.

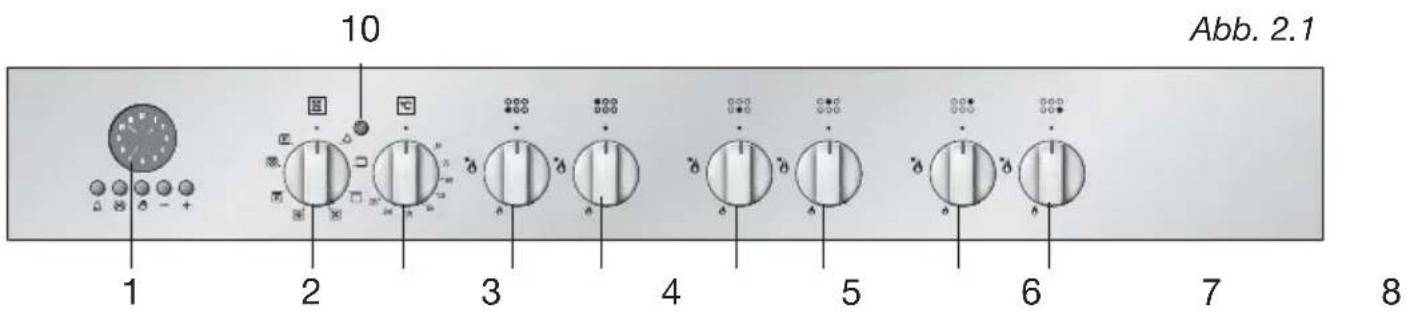

2-BEDIENUNGSTELD

BESCHREIBUNG DER BEDIENELEMENTE

1. Elektronische Uhr/Programmiergerät
2. Bedienknopf zur Wahl der Funktionen des Mehrzweckofens
3. Bedienknopf des Thermostat des Mehrzweckofens
4. Bedienknopf Brenner vorne links
5. Bedienknopf Brenner hinten links
6. Bedienknopf zentraler Brenner vorne
7. Bedienknopf zentraler Brenner hints
8. Bedienknopf Brenner hinten rechts
9. Bedienknopf Brenner vorre rechts

Kontrollampen:

1. Betriebsanzeige Backofen

3 - GAS-KOCHFELD - GEBRAUCHSANLEITUNG

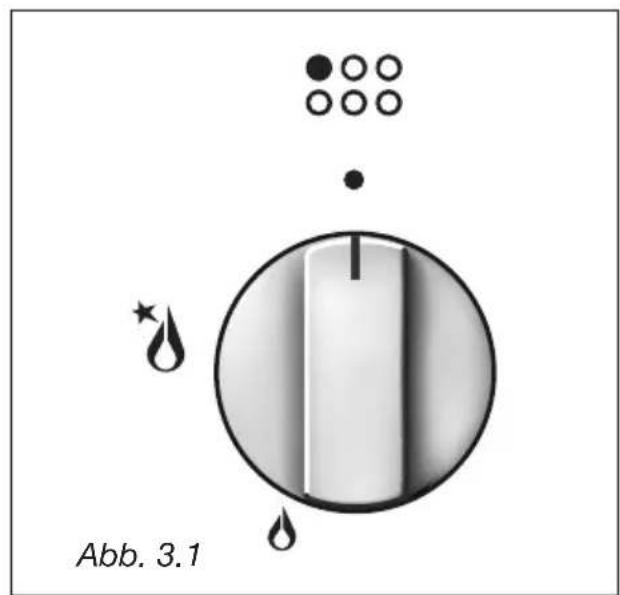

GEBRAUCH DER BRENNER (Abb. 3.1)

Der Gaszufluss zum Brenner wird durch einen Bedienungsknopf (Abb. 3.1) über den Gashahn mit Sicherheitsverschluss reguliert.

Wenn die Symbole des Bedienknopfes mit der Markierung an der Leiste übereinstimm, sind die Funktionen folgende:

• zeichen : Gashahn geschlossen (Brenner ausser Betrieb)
• zeichen : Gashahn ganz offen (Maximale Flamme)
• zeichen : Cashahn werenig offen (Minimale Flamme)

Achtung: Wenn die Kochplatte nicht benutzt wird, die Knäufe der Hähne zudrehen und ebenso den Hahn an der Gasflasche bzw. an der Gasleitung zudrehen.

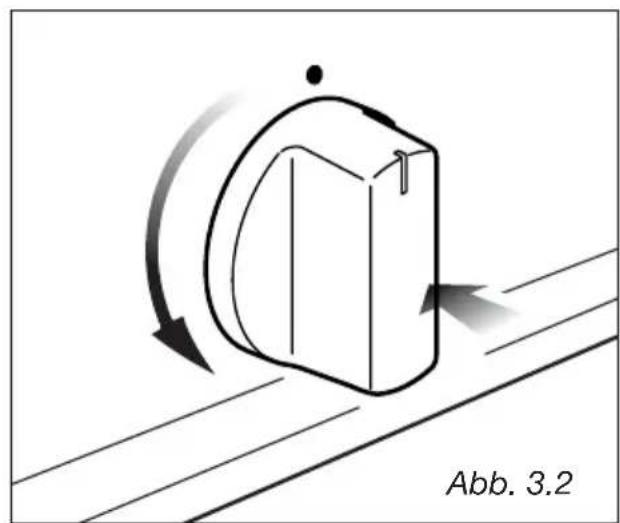

Zündung der Brenner MIT ELEKTRISCHER ZündUNG

Zum Einsatz des Brenners den entsprechenden Knauf eindrücken und auf maximalen Gasfluss drehen (große Flamme)

Den Knauf solange gedrück halten, bis die Zündung erfolgt ist.

(Wenn kein Strom vorhanden ist, eine Flamme an den Brenner halten).

• Den Gashahn auf die gewünschte Stellung drehen

WAHL DER BRENNER (Abb. 3.3).

Die Brennerstellen sind auf dem Bedienungsfeld über dem Bedienungsknopf ersichtlich.

Das andersfarbige Zeichen gibt die Lage der Flammstelle an. Die Wahl des Brenners erfolgt auf Grund des Durchmessers des Kochtopfes. Informativ enpfehlen wir folgende Regel zu beachten:

Es ist wichtig, die Wahl des Brenners auf Grund des Topf - Durchmessers zu bestimmen um unnötige Energie - Verluste zu vermeiden. Durch das Aufsetzen eines kleinen Topfes auf einen zu grossen Brenner erziehlt man keine kürzere Kochzeit da diese einzig vom Topfdurchmesser und dessen Inhalt abhängt.

DURCHMESSER DES KOCHGESCHIRRS
BRENNER MINIMUM MAX.
Kein konkaves oder konvexes Geschirr verwenden

Normalbrenner 12 cm 14 cm
Normalbrenner 16 cm 24 cm
Starkbrenner 24 cm 24 cm
Dreikranzbrenner	26 cm 28

Abb. 3.3

LUFTFLUSS
(Lüfter zum Abkühlen)

LUFTFLUSS
(Lüfter zum Abkühlen)

LUFTFLUSS
((Lüfter zum Abkühlen)

GEBRAUCH DES SCHNELLBRENNERS LUFTFLUSS

Abb. 3.4

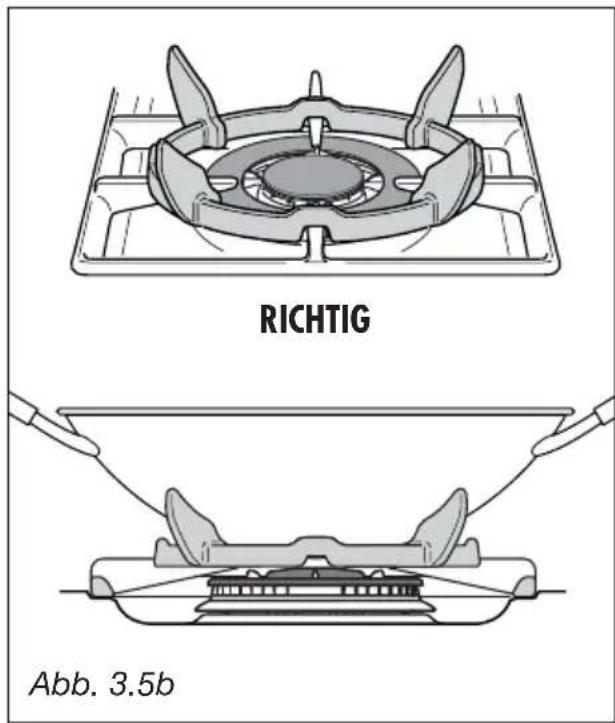

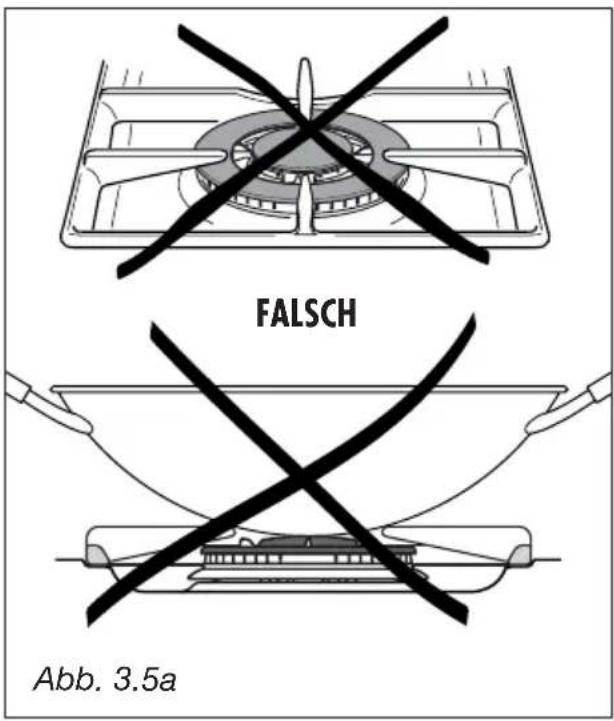

SPEZIALROST FÜR "WOK" TÖPFE -Sonderzubehör (Abb. 3.5a - 3.5b)

Dieses Spezialrost für "WOK" Töpfe wird auf das Rost des Doppelkranz-Brenners gelegt.

ACHTUNG:

✓ Der Gebrauch von "WOK" Töpfen ohne das Spezialrost, kann den Brenner schwer beschädigten.
Dieses Spezialrost nicht mit gewöhnlichem Kochgeschirr mit flachem Boden verwenden (Abb. 3.5a - 3.5b).

4 - MULTIFUNKTIONS-BACKOFENS

Vorsicht: Die Backofentür wird während des Betriebs sehr heißt. Halten Sie Kinder fern.

TECHNISCHE DATEN DES MULTIFUNKTIONS-BACKOFENS

Die hier aufgeführten Elektroherde besitzen einen Multifunktions-Backofen. Wie die Definition schon sagt, handelt es sich um einen Backofen, der in Funktioneller Hinsicht beschondere Eigenscharten aufweist.

Er besitz 7 verschiedene Funktionen und erfüllt somit alle möglichen back-, Brat- und Grillwünsche.

Die 7 Funktionen mit thermostatischer Steuerung ergeben sich durch 4 Heizelemente; diese sind:

• Unterhitze 1725 W
  Oberhitze 1725 W
• Grill 2500 W
  Umluft 2500 W
• Ventilator motor 25 W
  -Backofenlampe15W

OPMERING:

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß.

Während des Gebrauches wird das GerätheiB.

Obacht sollte angewendet werden, um ruhrende Heizelemente innerhalb des Ofens zu vermeiden.

FUNKTIONSWEISEN

Das Erhitzen und Garen im Multi-funktions-Backofen wird auf die wie folgt beschriebenen Weisen erreicht:

a. Durch natürliche Wärnestömung
Die Hitze wird von den oberen und unteren Heizelementen erzeugt.
b. Durch gelenkte Wärmeströmung (Heißluft). Ein Ventilator saugt die sich im Backofeninneren befindliche Luft an; die Luft strömt damit durch ein spiralförmiges elektrisches Heiz-element und wird dann wieder in den Garraum ausgewßen. Die so erhitzte Luft umgibt vollständig die in den Backofen gestellten Speisen, die auf diese Weise schnell und rundherum möglich gegart werden. Die Luft wird vom Ventilator ständig neu angesaugt, so daß sich der beschriebene Vorgang kontinuierlich wiederholt. Es konnen verschiedene Gerichte gleichzeitig gebacken oder gebraten werden.
c. Durch halbgenkte Wärme-stromung (Umluft). Die von den oberen und unteren Heiz-elementen erzeugte Hitze wird vom Ventilator im Backofen gleichmäßig verteilt.
d. Durch Infrarotstrahlung

Die Hitze wird durch die Infrarot-strahlung der Grill-Resistenz erzeugt.

e. Durch Infrarotstrahlung mit Umluft

Die durch die Infrarotbestrahlung der Grill-Resistenz erzeugte Hitze wird von einem Ventilator gleichmäßig im Backofen verteil.

f. Durch Ventilation

Zum Auftauen wird der Ventilator ohne Heizung verwendet.

Abb. 4.2

THERMOSTAT - KNOPF (Abb. 4.2)

Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswahlschalter bedient.

Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen.

Die Temperaturkontrollampe meldet, ob die Heizelemente ein- oder abgeschaltet sind.

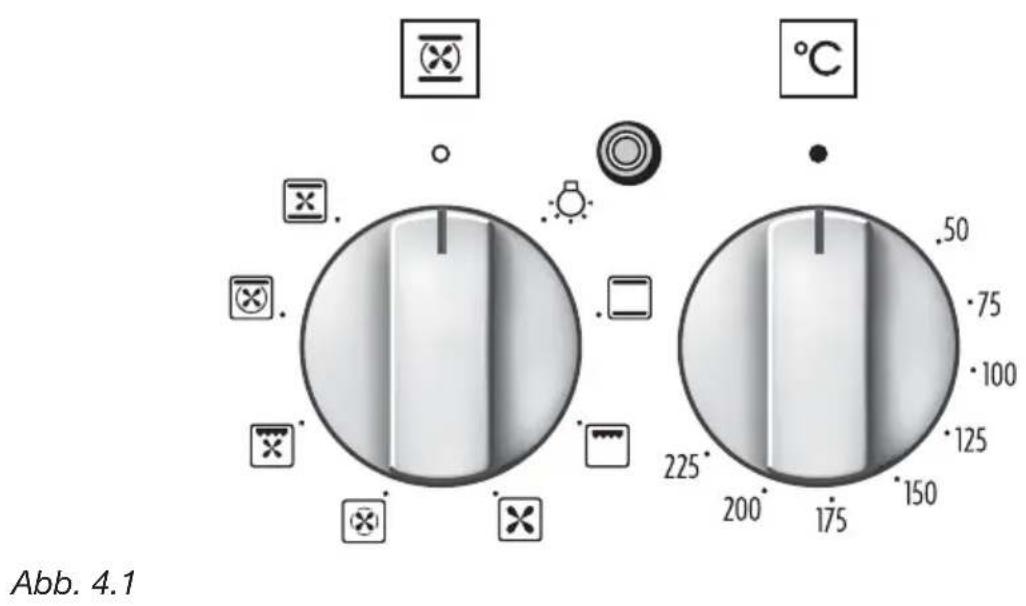

FUNKTIONSWAHLSCHALTER (Abb. 4.1)

Zur Wahl der folgenden Funktionen drehen Sie den Schalter im Uhrzeigersinn:

BACKOFENBELEUCHTUNG

In dieser Stellung schaltet sich nur die Backofenbeleuchting ein (15 W), die während aller Back-und Bratzvorgänge immer an bleibt.

HERKÖMMLICHES BACKEN UND BRATEN MIT OBER-UND UNDER-HITZE

In dieser Stellung werden die unteren und oberen Heizelemente eingeschalten. Die Hitze verteilt sich durch natürliche Strömung, und die Temperatur wird am Thermostat zwischen 50^ und 225^ eingestellt. Der Backofen muß vorgehezt werden.

Empfehlung:

These Einstellung wird empfohlen für Speisen, dieinnen und auBen in gleicher Weise garen sollen. Zum Beispiel: Braten, Schweinerippchen, Meringen, etc.

NORMAL GRILL

Der Infrarotwiderstand schaltet ein. Die Wärme wird durch Strahlung abgegeben.

Funktionsschalter auf, stellen, Temperatur am Thermostat ist 15 Minuten lang auf 225^ und dann auf 175^ einzustellen. Dabei muss die Backofentur geschlossen sein.

Dabei muss die Backofentür geschlossen sein.

Das Kapitel "GRILLEN" informiert genauer über den richtigen Gebrauch.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

Empfehlung:

These Einstellung wird für intensives Rösten empfohlen, z.B. zum Anbraten, Überbacken, Gratinieren, Toasten, etc.

AUFTAUEN VON GEFRORENEM

In dieser Stellung schalten Sie nur den Backofen-Ventilator ein. Dazu muß der Thermostat auf “●” gestellt werden, auch weil andere Einstellungen keine Wirkung hatten. Das Auftauen erfolgt nur durch Belüfung ohne Beheizung.

Empfehlung:

These Einstellung ermittelung das schelle Auftauen von Gefrorenem; für 1 kg Ware wird ungebahr eine Stunde benötigt. Die benötigte Zeit ist abhängig von der Menge und der Art der aufzutauenden Lebensmittel.

BRATEN UND BACKEN MIT HEIBLUFT

In dieser Stellung schalten Sie den kreisfornigen Widerstand und den Ventilator ein. Die Hitze verteil sich durch gelenkte Liftströmung, und die Temperatur kann am Thermostat zwischen 50^ und 250^ eingestellt werden. Der Backofen muß nicht vorgeheiz werden.

Empfehlung:

These Einstellung ist geeignet für Speisen, die außen gut gebacken und innen weich und rosig bleiben sollen, z.B. Lasagne, Lamm, Roastbeef, ganze Fische, etc.

UMLUFT-INFRAROT-GRILL

In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen.

Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50^ und 175^ einzustellen. Der Ofen muss etwa 5 Minuten lang vorgehtzt werden. Empfehlungen zur Anwendung sind dem Kapitel "GRILLEN UND GRATINIEREN" zu entnahmen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

Empfehlung:

These Einstellung empfeihlt sich zum Grillen, wenn ein schnelles Rösten außengewünscht wird, um den Fleischsaft im Innen zu halten, z.B. Kalbschnitzel, Koteletts, Hackbraten, etc.

WARMHALTEN NACH DER ZUBEREITUNG ODER LANGSA MES ANWÄRMEN DER SPEISEN

In dieser Stellung schalten Sie die Oberhitze, denkreisfornigen Widerstand und den Ventilator ein. Die Hitze verteil sich durch gelenkte Luftströmung und ist im oberen Backofenabschnitt größter.

Die Temperatur wird am Thermostat zwischen 50^ und 140^ eingestellt.

Empfehlung:

These Einstellung ist geeignet für Gerichte, die gut gar sein sollen. Mit ihr halten Sie die Speisen nach jedem möglichen Brat-, Back-oder Grillvorgang heißt, und Sie können bereits zubereitete Speisen langsam erwärmen.

BRATEN UND BACKEN MIT UMLUFT

In dieser Stellung schalten Sie Ober- und Unterhitze und den Ventilator ein. Ober-und Unterhitze werden durch den Ventilator noch better verteil. Die Temperatur wird am Thermostat zwischen 50^ und 225^ eingestellt.

Empfehlung:

These Einstellung eignet sich besonderss für große Stücke oder große Mengen, die innen und außen gleichermaßen gar sein sollen, z.B. Rollbraten, Truthahn, Keulen, Haxen, Kuchen, etc.

RATSCHLAGE FÜR ANDERE KOCH-, BRAT-UND BACKVORGänge

EINKOCHEN

Lebensmittel verschiedenster Art konnen in vollen und dicht verschlossenen Gläsern in der nachfolgend beschriebenen Weise eingekocht werden:

a. Stellen Sie den Funktionswahlachalter auf die Position
b. Stellen Sie den Thermostat auf 185^ ein und heizen Sie den Backofen vor.
c. Fullen Sie die Fettpfanne mit freiem Wasser.
d. Stellen Sie die Gläser so in die Fettpfanne, daß sie sich nicht gegenseitig berühren, geeBen Sie etwas Wasser auf die Deckel der Einkochgläser, schlieBen Sie den Backofen und stellen Sie den Thermostat auf 135^ zurück.

Wenn petite Luftblaschen in den Glasern sightbar werden, hat der Einkochvorgang begonnen, und Sie konnen den Backofen ausschalten und abkühlen halten.

AUFWÄRMEN VON BROTCHEN

Stellen Sie den Funktionswahlschalter auf die Position und den Thermostat auf 150^

Die Brotchen werden wieder wohlschmeckend, wenn Sie sie mit einigen Tropfen Wasser befeuchten und zirka 10 Minuten bei Hochsttemperatur im Backofen setzen.

BRATEN

Um den traditionellen, überall gleichmäßig gegarten Braten zu erhalten, denken Sieitte daran:

• daß Sie eine Temperatur zwischen 180^ und 200^ beibehalten sollenen, und daß die Bratdauer von der Menge und Qualität des Fleisches abhängt.

GLEICHZEITIGES BACKEN UND BRATEN VERSCHIEDENER SPEISEN

Wenn Sie den Multifunktions-Backofen in die Positionen end stellen,

konnen Sie gleichzeitig die entsprechlichsten Speisen backen und braten.

So kann man z.B. gleichzeitig Fisch oder Fleisch braten und einen Kuchen backen, ohne daß sich Aroma und Geschmack vermischen.

Dazu brauchen Sie nur einige weniger. Hinweise zu beachten:

Die Temperaturen, die für das Zubereiten der einzelnen Speisen nötig sind, sollenn so nahe wie möglich beieinander liegen und einen Temperaturunterschied von 20^ bis 25^ nicht überschreiben.
- Beachten Sie beim Einschieben der Gerichte in den Backofen, daß sie verschiedene lange Garzeiten haben konnen. Es versteht sich von selbst, daß durch diese Backmöglichkeit Zeit und Energie gespart werden kann.

BACKEN UND BRATEN

Vor dem Einsetzen des Kochguts den Ofen zunachst auf die gewünschte Temperatur vorheizen.

Wenn der Ofen die gewünschte Temperatur erreicht hat, das Kochgut einschieben und die Backzeit kontrollieren. Den Ofen 5 Minuten vor der tatsächlich erforderlichen Backzeit ausschalten, um die Speicherwärme zu nutzen.

BEISPIELE FÜR DIE BACK- UND BRATDAUER

Es handelt sich nur um ungebährte Temperatur- und Zeitangaben, weil diese hinsichtlich der Qualität und der Menge der Speisen variieren.

Benutzen Sie nur wirklich für das Backen und Braten im Backofen geeignete Gefäße und ändern Sie falls nötig die Backtemperatur während des Garvorgangs.

GERICHE TEMPERATURE

Uberackene Lasagne 220^

Überbackene Nudeln 220°

Pizza 225°

Überbackene Reisgerichte 225°

Milchkartoffeln 200^

Gefüllte Tomaten 225°

Kase-Souffle 200^

Überdeckene Zwiebeln 200°

Kalbsbraten 200^

Kalbskotelett am Grill 225^

Hühnerbrust in Tomatensoße 200^

Gegrilltes Hahnchen-Brathannchen 220^

Kalbshackbraten 200^

Roastbeef 220°

Seezungenfiles 225°

Seehecht in KrautersoBe 220°

Beignets 200°

Kringel 200^

Zwetschgenkuchen 180°

Marmeladenkuchen 200^

Bisquit 225°

Hefekuchen 225°

SüBe Blätterteigstückchen 200°

56 Kuchen mit Bisquitboden 220°

GRILLEN UND GratisINIEREN

Mit der Position dem Funktionswahlschalter konnen Sie bestens ohne Spieß grillen, weil die HeiBluft die Speise vollkommen umgibt.

Der Thermostat muß auf 175^ eingestellt und der Backofen vorgeheizt werden.

Danach legen Sie das Fleisch o.a. einfach auf den Grillrost, schlieben die Backofentür, stellen den Thermostat auf die gewünschte Temperatur zwischen 50^ und 175^ ein.

Wenn Sie kurz vor Abschluß des Grillvorgangs ein paar Butterflocken über die Speisen vertellen, erhalten diese ein goldgelbes Aussehen wie beim Gratinieren.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

HERKÖMMLICHES GRILLEN

Grill wie oben beschreiben einschalten und mit geschlossener Ofentür etwa 5 Minuten lang vorheizen.

Kochgut auflegen und den Rost so nahe wie möglich am Grill einschieben.

Fettpfanne unter den Rost schieben, um den Bratensaft aufzufangen.

Mit geschlossener Backofentür grillen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

5 - ELEKTRONISCHE UGR/PROGRAMMIERGERÄT

These elektronische Uhr/dieses Programmiergerät umfasst die folgenden Funktionen, die mit einer Hand programmiert werden können:

• 12-Stunden Uhr mit Leuchtzeigern (Stunden, Minuten und Sekunden).
• Zähler (bis 60 Minuten).
• Automatisches Kochprogramm. Schaltet den Herd zur gewünschten Zeit automatisch ein (innerhalb von 12 Stunden ab der Programmierung) und nach Ablauf der programmierten Garzeit (max. 6 Stunden) automatisch ab.
• Halbautomatisches Kochprogramm. Schaltet den Herd nach Ablauf der programmierten Garzeit (max. 6 Stunden) automatisch ab.

Beschreibung der Tasten:

Zähler

Garzeit/Ende der Garzeit (Uhrzeit)

Uhrzeit einstellen/Programme Löschen

Ziffern aller Funktionen vorstellen

Ziffern aller Funktionenzurückstellen

Hinweis: Die Programmierung (mit nur einer Hand) erfolgt durch Druck auf die entsprechende Funktionstaste. Taste loslassen und innerhalb von 7 Sekunden die Uhrzeit mit den Tasten oder einstellen.

Bei jeder Stromunterbrechung wird die Uhr/das Programmiergerät wieder auf Null gestellt.

UHR:

Leuchtzeiger (Minuten)

Leuchtzeiger (Stunden)

Leuchtzeiger (Sekunden)

AUTOMATISCHES ODER HALBAUTOMATISCHES KOCHPROGRAMM

Innere Leuchtsegmente

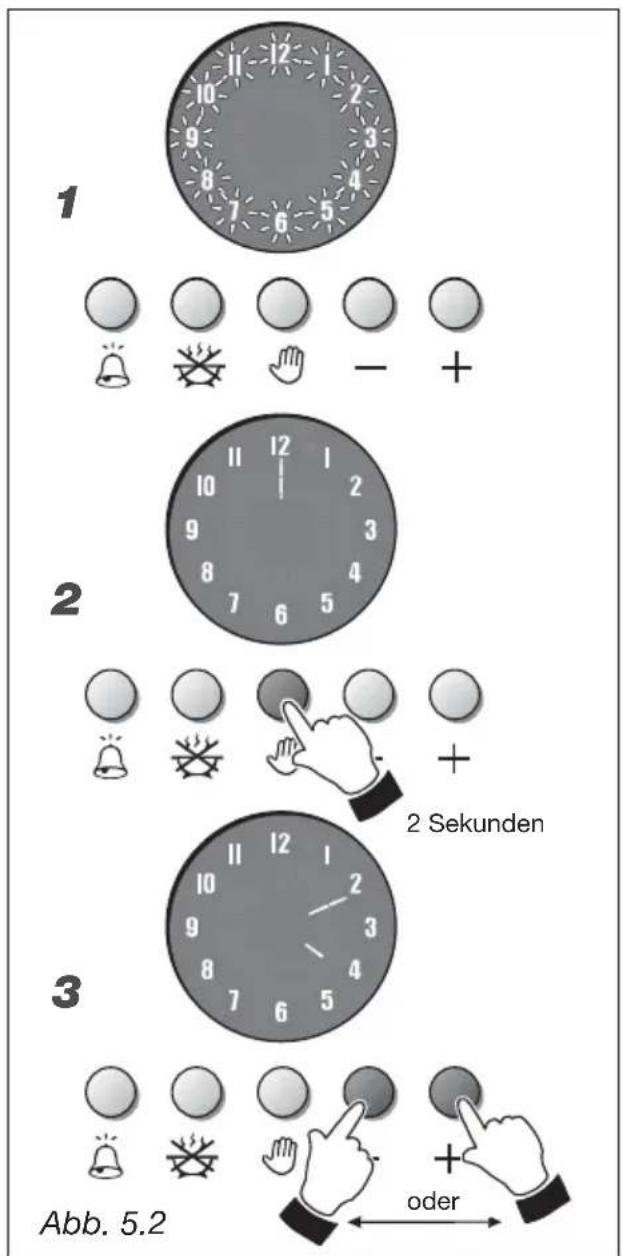

1. Abb. 5.2 - Alle Nummern des Programmiergerats blinken, wenn der Herd zum ersten Mal an das Stromnetz angeschlossen wird und nach jedem Stromausfall.
2. Abb. 5.2 - Zur Einstellung der Uhrzeit eine Sekunde lang die Taste drucken; darüberhin leuchtet der Zeiger auf der 12 auf.
3. Abb. 5.2 - Innerhalb von 7 Sekunden die Taste + oder - drücken, um Stunden- und Minutenzeiger einzustellen. 7 Sekunden nach der Einstellung erscheidt der Sekundenzeiger.

Hinweis: Wenn die Uhrzeit verstellt wird, werden alle laufenden oder bereits eingebeken Programme gelöscht.

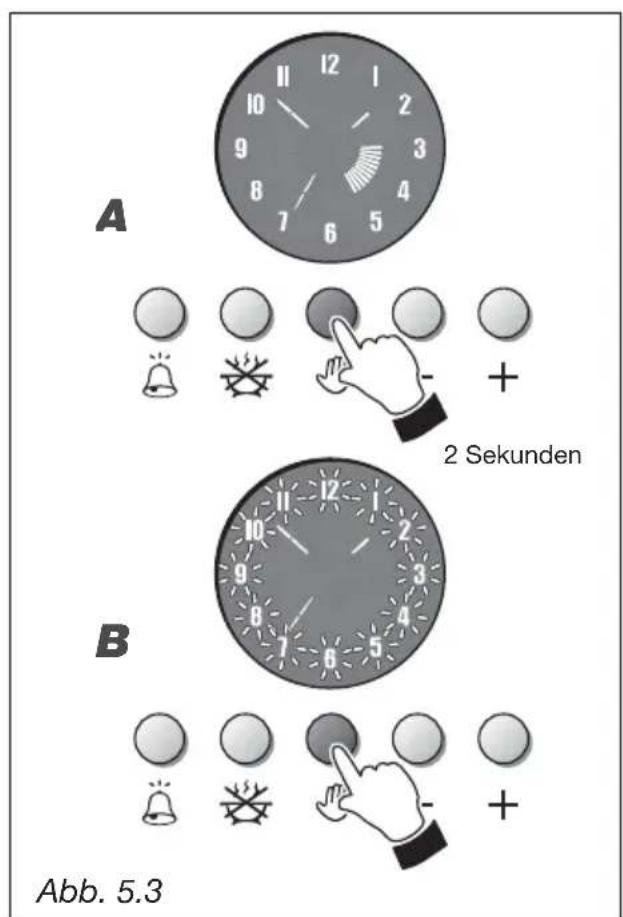

Kochen OHN PROGRAMMIERGERAT (Abb. 5.3)

Wenn der Herd ganz normal, d.h. ohne Programmiergerät genutzt werden soll,)durfen die Ziffern nicht blinken und die internen Segmente durren nicht aufleuchten (es darf kein halbautomatisches oder automatisches Kochprogramm eingestellt sein).

A.Abb. 5.3 -Programm im den Programmiergerat eingestellt. Um das Programm zu loschen,2 Sekunden lang die Taste ducken; daraufhin gehen die internen Leuchtsegmente aus.

B. Abb. 5.3 - Ziffern blinken am Programmiergerät (dies ist der Fall, wenn das akustische Signal "Garzeit abgelaufen" ausgeht). Die Taste drücken. Die Ziffern blinken nun nicht mehr und das Programmiergerät schaltet auf Handbetrieb um.

Achtung: Wenn die Garzeit abgelaufen ist, den Herd von Hand abschalten. Den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

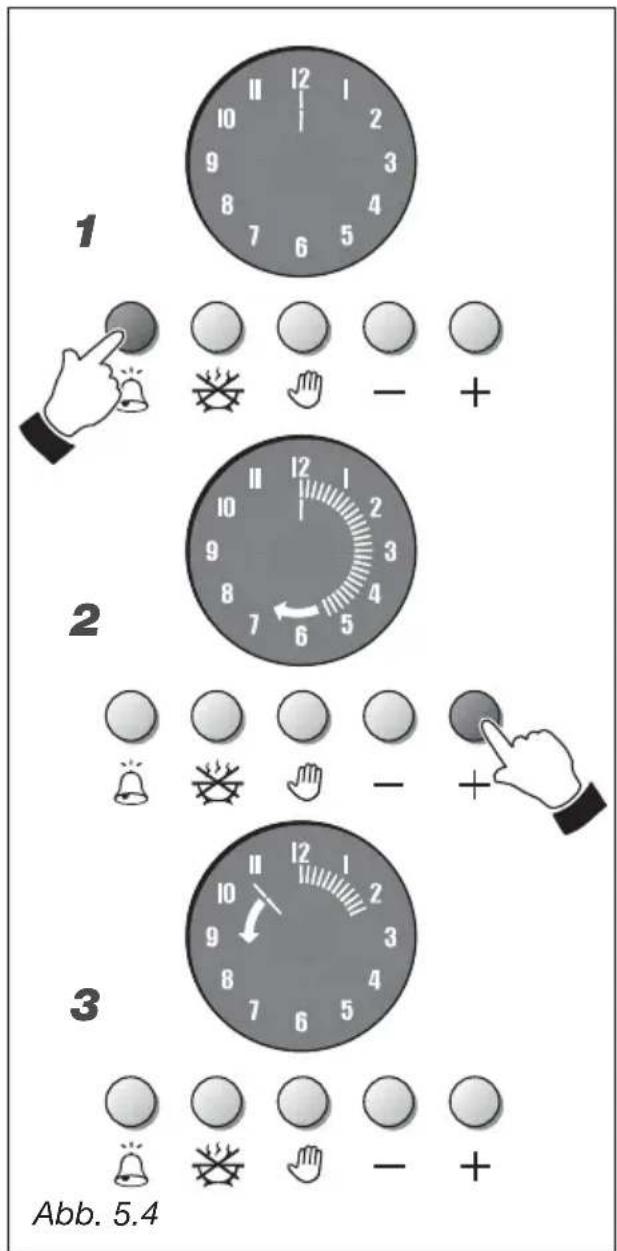

ZAHLER (Abb. 5.4)

Der Zähler gibt einfach nur ein akustisches Signal ab und kann auf maximal 60 Minuten eingestellt werden.

1. Abb. 5.4 - Um die Uhrzeit einzustellen, die Taste drucken.
2. Abb. 5.4 - Innerhalb von 7 Sekunden die Taste drücken, bis die äußerten Segmente aufleuchten, die der gewünschten Uhrzeit entsprechen (jedes Segment entspricht 1 Minute). Wenn die Uhrzeit versehentlich zu lang eingestellt wird, mit der Taste - korrigieren.
3. Abb. 5.4 - Der Zahlvorgang startet unmittelbar danach und wird durch einen Leuchtzeiger gemeldet, der gegen den Uhrzeigersinn dreht. Nach jeder Umdrehung des Zeigers (1 Minute) gehen ein Leuchtsegment aus.

Während des Zährvorgangs kann die eingestellte Zeit beliebig mit den Tasten + oder -verstellt werden; um den Zährvorgang auf Null zu stellen, die Taste drücken, bis alle außeren Leuchtsegmente ausgehen).

Wenn die Zeit abgelaufen ist, Goes das letzte Leuchtsegment aus und es ertont ein intermittierendes akustisches Signal, das durch Druck auf eine beliebige Taste abgeschaltet werden kann. Am Display erscheint erneut die Uhrzeit.

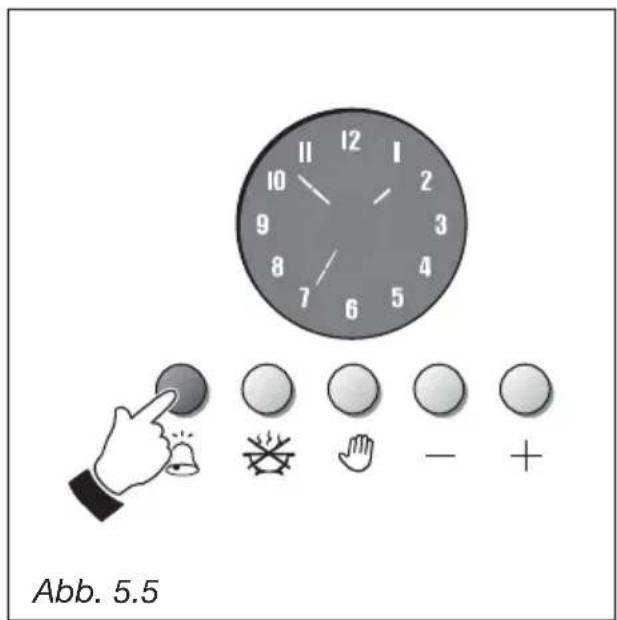

Um die Uhrzeit bei laufendem Zährvorgang anzugeigen, kurz auf die Taste drucken (Abb. 5.5); wenn wieder der Zähler angezeigt werden soll, kurz die Taste drucken.

Hinweis: Die Zählerfunktion kann auch dann eingestellt werden, wenn ein halbautomatisches oder automatisches Kochprogramm lauft.

ACHTUNG: Die Zählerfunktion schaltet den Herd nicht automatisch ab, wenn die Zeit abgelaufen ist. Den Herd von Hand abschalten, d.h. den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

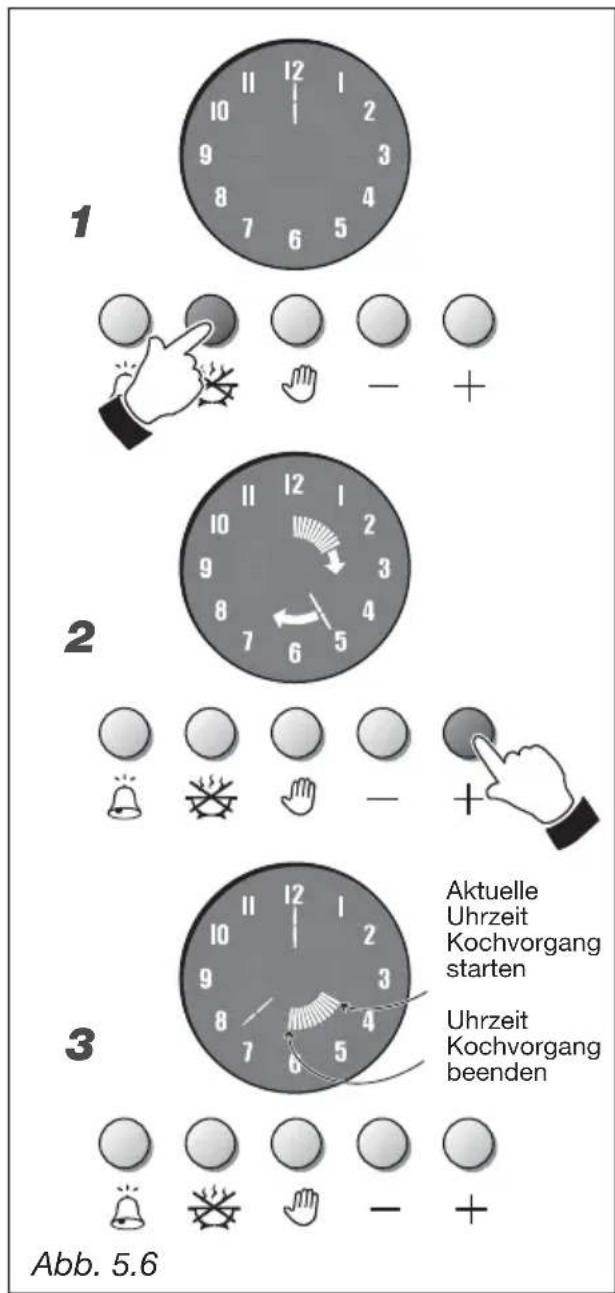

HALBAUTOMATISCHES KOCHPROGRAMM (Abb. 5.6)

Bei diesen Programm schaltet der Herd automatisch ab, wenn die Garzeit abgelaufen ist.

1. Abb. 5.6 - Um die Garzeit einzustellen (max. 6 Stunden), die Taste drücken; daraufhin gehen die Uhrzeiger aus und es leuchtet ein Zeiger auf der 12 auf.
2. Abb. 5.6 - Innerhalb von 7 Sekunden die Taste drücken. Daraufhin leuchtet ein Zeiger auf (wie ein Minuten- oder Sekundenzeiger). Jedes Segment, das nach und nach aufleuchtet, zeigt eine Minute an. Nach jeweils 12 Minuten leuchtet zusammen. Ein inneres Segment auf (5 Segmente entsprechen einer Stunde). Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste korrigieren.
3. Abb. 5.6 - Nach 7 Sekunden gehen die inneren Segmente auf die aktuelle Uhrzeit über und geben die eingestellte Garzeit an.
4. Die gewünschte Temperatur und die Kochfunktion mit den Umschalt- und Thermostatknäufen einstellen (siehe entsprechende Kapitel). Der Herd schaltet sofort ein und nach Ablauf der eingestillten Garzeit schaltet er automatisch ab.

Während des Kochvorgangs blinken die inneren Segmente und melden dadurch, dass der Kochvorgang lauft. Nach und nach gehen die Segmente aus (je ein Segment alle 12 Minuten).

Die eingestellte Garzeit kann bei laufend dem Kochprogramm jederzeit geändert werden. Erst die Taste und dann die Tasten + oder - drucken.

Nach Ablauf der Garzeit Goes das letzte Segment aus und der Herd schaltet ab. Alle Ziffern an der Uhr blinken und es eront ein intermittierendes akustisches Signal.

Das akustische Signal kann durch Druck auf eine beliebige Taste abgeschaltet 60 werden.

Um die blinkenden Ziffern an der Uhr abzuschalten, die Taste drucken.

Das Kochprogramm kann jederzeit gelöscht werden, indem 2 Sekunden lang die Taste gedrückt wird.

Achtung: Wenn das halbautomatische Kochprogramm beendet ist, sofort den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

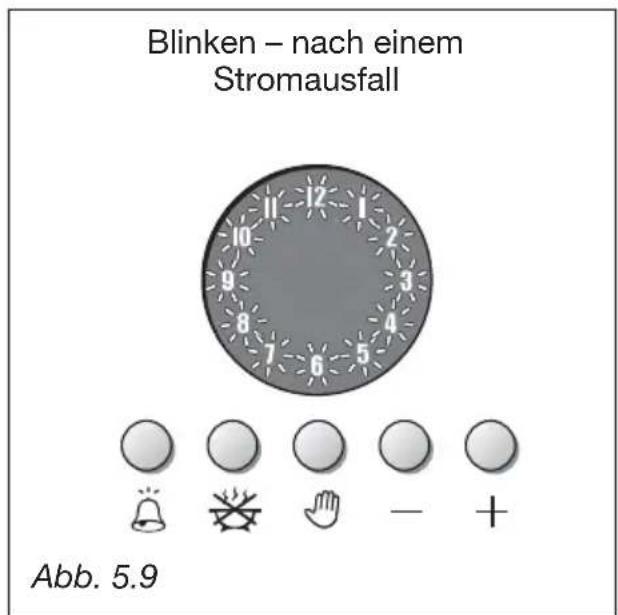

Achtung: Bei jeder Stromunterbrechung wird die Uhr auf Null gestellt und alle eingestellten Programme werden gelöscht. Der erfolgte Stromausfall wird durch Blinken der Ziffern ohne Leuchtzeiger gemeldet - abb. 5.9).

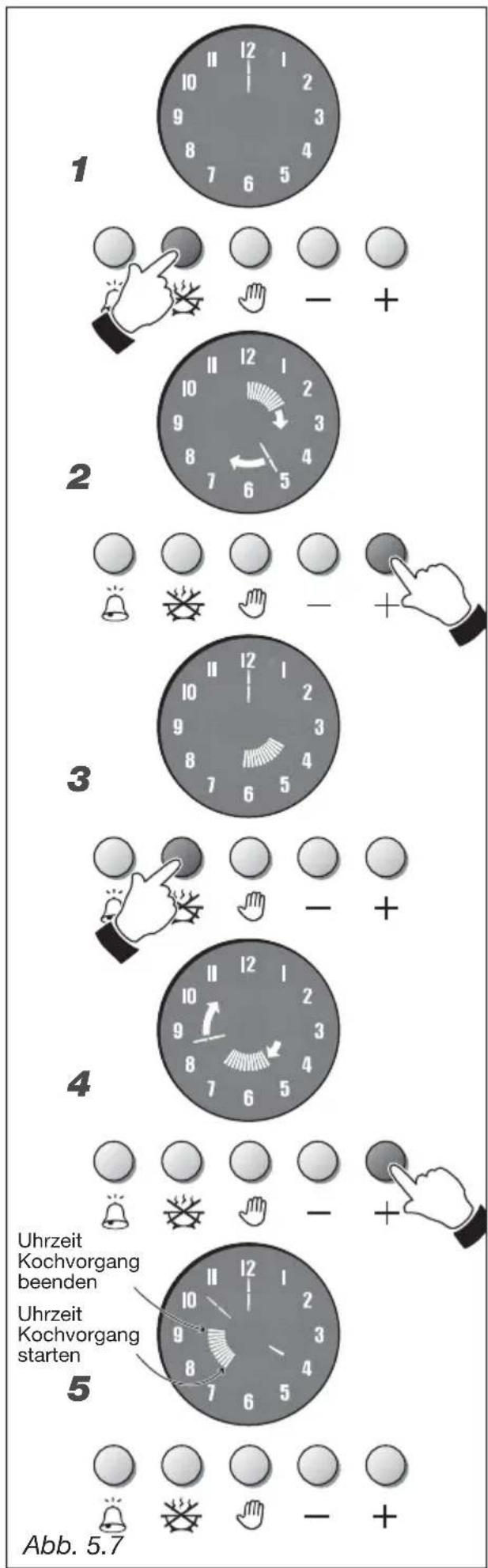

AUTOMATISCHES KOCHPROGRAMM

(Abb. 5.7)

Bei dieser Programm schaltet der Herd zu einer bestimmten Uhrzeit automatisch ein und nach Ablauf der programmierten Garzeit automatisch ab. Vorgehensweise bei der automatischen Nutzung des Herds:

• G arzeit einstellen (max. 6 Stunden)

• Uhrzeit Ende des Kochvorgangs einstellen (innerhalb von 12 Stunden ab Programmierung)

• Temperatur und Kochfunktion des Herds einstehen.

Dieser Vorgang erfolgt folgendermaBen:

1. Abb. 5.7 - Garzeit mit der Taste einstellen; daraufhin gehen die Uhrzeiger aus und es leuchtet ein Zeiger auf der 12 auf.
2. Abb. 5.7 - Innerhalb von 7 Sekunden die Taste drücken. Daraufhin leuchtet ein Zeiger auf (wie ein Minuten- oder Sekundenzeiger). Jedes Segment, das nach und nach aufleuchtet, zeigt eine Minute an. Nach jeweils 12 Minuten leuchtet zusammen ein inneres Segment auf (5 Segmente entsprechen einer Stunde). Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste - korrigieren.
3. Abb. 5.7 - Innerhalb von 7 Sekunden erneut die Taste drücken; daraufhin gehen die inneren Leuchtsegmente auf die aktuelle Uhrzeit über.
4. Abb. 5.7 - Innerhalb von 7 Sekunden die Taste drücken. Die Leuchtsegmente gehen auf die Uhrzeit über, zu der der Kochvorgang erfolgen soll. Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste korrigieren.
5. Abb. 5.7 - Nach 7 Sekunden erscheinen wieder die Uhrzeiger und die Leuchtsegmente geben die Garzeit an.
6. Die gewünschte Temperatur und die Kochfunktion mit den Umschalt- und Thermostatknäufen einstellen (siehe entsprechende Kapitel). Nun ist der Herd programmiert, d.h. er schaltet zur gewünschten Uhrzeit ein und bleibt die eingestelle Garzeit über eingeschaltet, die durch die Leuchtsegmente angegeben wird. Danach schaltet der Herd automatisch ab.

Wenn der Kochvorgang startet, blinken die inneren Segmente auf und melden dadurch, dass der Kochvorgang lauft. Wahrend der Garzeit gehen die Segmente nach und nach aus (je ein Segment alle 12 Minuten).

Die eingestellte Garzeit kann bei laufend dem Kochprogramm jederzeit geändert werden.

Erst die Taste und dann die Tasten +oder -drucken.

Nach Ablauf der Garzeit Goes das letzte Segment aus und der Herd schaltet ab. Alle Ziffern an der Uhr blinken und es eront ein intermittierendes akustisches Signal.

Das akustische Signal kann durch Druck auf eine beliebige Taste abgeschaltet werden.

Um die blinkenden Ziffern an der Uhr abzuschalten, die Taste drucken.

Das Kochprogramm kann jederzeit gelöscht werden, indem 2 Sekunden lang die Taste gedrückt wird.

Achtung: Wenn das automatische Kochprogramm beendet ist, sofort den Umschaltknauf und den Thermostatkauf ausschalten (OFF).

Achtung: Bei jeder Stromunterbrechung wird die Uhr auf Null gestellt und alle eingestellten Programme werden gelöscht. Der erfolgte Stromausfall wird durch Blinken der Ziffern ohne Leuchtzeiger gemeldet - abb. 5.9).

ALLGEMEINE RATSCHLAGE

Vor Reinigungs- oder Wartungsarbeiten ist das Gerät durch ausschalten der Sicherung von Netz zu trennen.
- Wenn das Gerät nicht verwendet wird, sollte der Gashahn geschlossen werden.
Von Zeit zu Zeit den Zustand des Schlauchs, der an der Gasflasche oder an das Versorgungsznetz geschlossen ist, kontrollieren; dieser muss sich in einem einwandfrei Zustand befinden und muss ausgewechselt werden, wenn Störungen auftreten.
- Sollte ein Hahn festgefressen sein, nicht forcieren. Rufen Sie in thism Fallitte die Kundendienstelle an.

Achtung: Wahrend des Funktionierens wird die Backofenture sehr heiss.

Kinder sind fernzuhalten.

Keine Dampfreiniger verwenden, da die Feuchtigkeit in das Gerät dringt und das Gerät dadurch gefährlich wird.

GASHAHNE

Falls Betriebsstörungen an den Gashähen auftreten, rufen Sieitte die Kundendienstelle an.

EMAILLIERTE TEILE

Alle emaillierten Teile müssen immer mit einem Schwammtuch, mit Seifenwasser oder anderen nicht scheuernden Produktten gereinigt werden.

Danach sollenten Sie alles mit einem weichen Lappen trocknen.

Säuren, wie sie zum Beispiel in Zitronensaat, Tomatenpüree, Essig oder ähnlichem enthalten sind, greifen das Email an und machen es matt, wenn sie nicht alsbald halten.

ROSTFREIER STAHL-MODELLE OPPERV LAKKEN IN ROESTVRIJ STAAL

OPGELET

ROSTFREIER STAHL-, ALUMINIUM-, GEMALTE UND SILK-SCREEN GEDRUCKTEOBERFLÄCHEN.

Mit einem geeigneten Produkt reinigen. Stets sorgfältig abtrocknen.

WICHTIG: These Teile sind sehr vorsichtig zu reinigen, damit sie nicht zerkratzt werden.

Am Besten einen weichen Lappen und neutrale Seife, niemals Scheuermittel verwenden.

REINIGUNG DER BRENNER UND ROSTE

These Teile müssen abgenommen und mit geeigneten Produkten gewaschen werden.
√ Die Brenner und die Flammehalter müssen abgenommen und mit geeigneten Produkten gewaschen werden.
Es ist sehr wichtig die genaue Position des Flammehalters des Brenners zu prufen, da eine ungeeignete Position schwere Störungen zur Folge haben kann.
Bei den Geräten mit elektrischer Zündung, kontrollieren, ob die Elektrode immer sauber ist, so daß sie richtig Funktioniert und Funken erzeugen kann. Die Kerzen müssen mit großer Sorgfalt gereinigt werden.
Bemerkung: um Schäden an der elektrischen Zündung zu vermeiden, diese nicht bei abgenommenen Brennern verwenden.

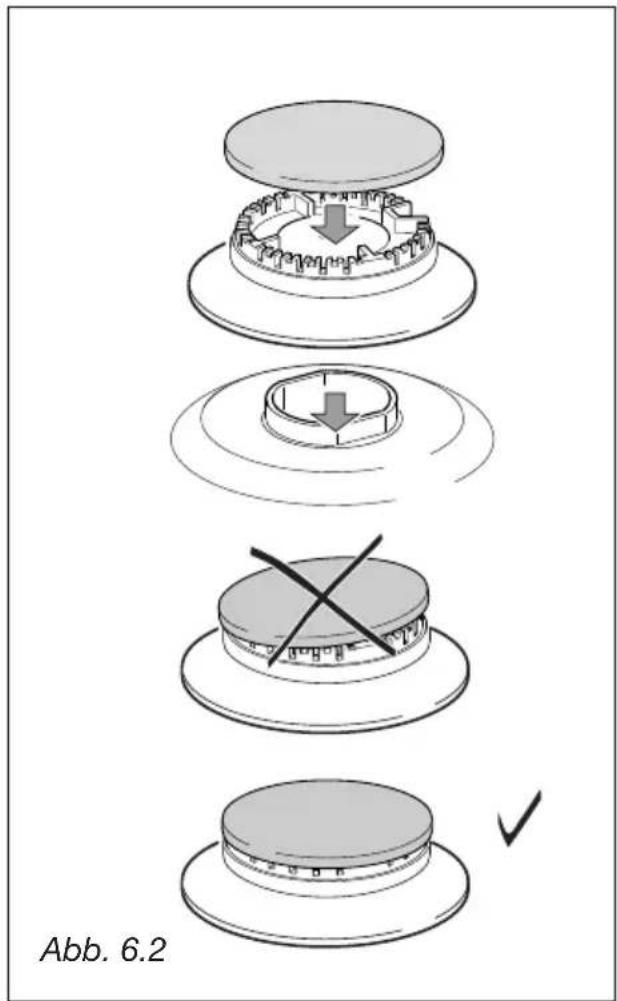

KORREKTE ANORDNUNG DER BRENNER

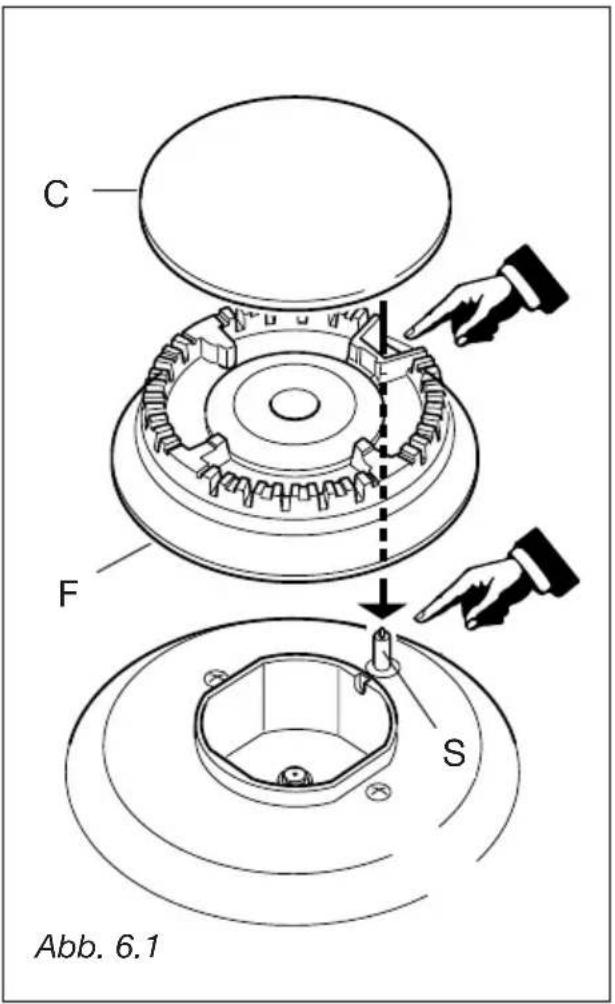

Es ist sehr wichtig, die richtige Anordnung der Flammenschneider "F" und der Kappe "C" des Brenners zu prufen (siehe Abb. 6.1 und 6.2). Wenn diese Teile nicht richtig sitzen, kann es zu schweren Funktionstörungenkommen.

Prüfen, dass die Elektrode "S" (Abb. 6.1) immer sauber ist. Andernfalls kann die Funkenzündung beeinträchtigt werden.

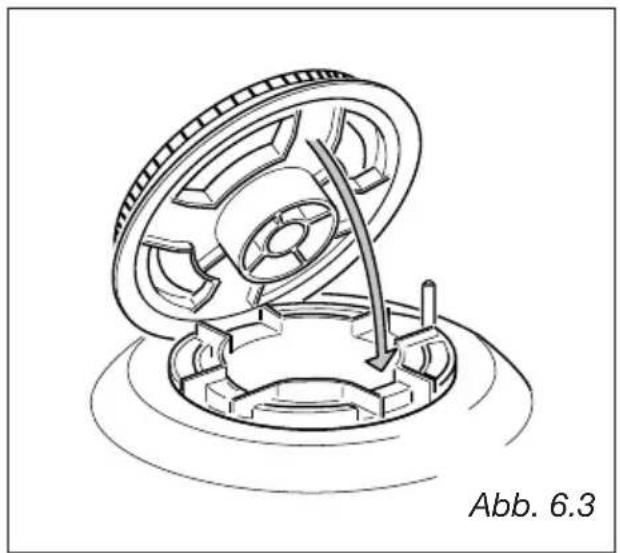

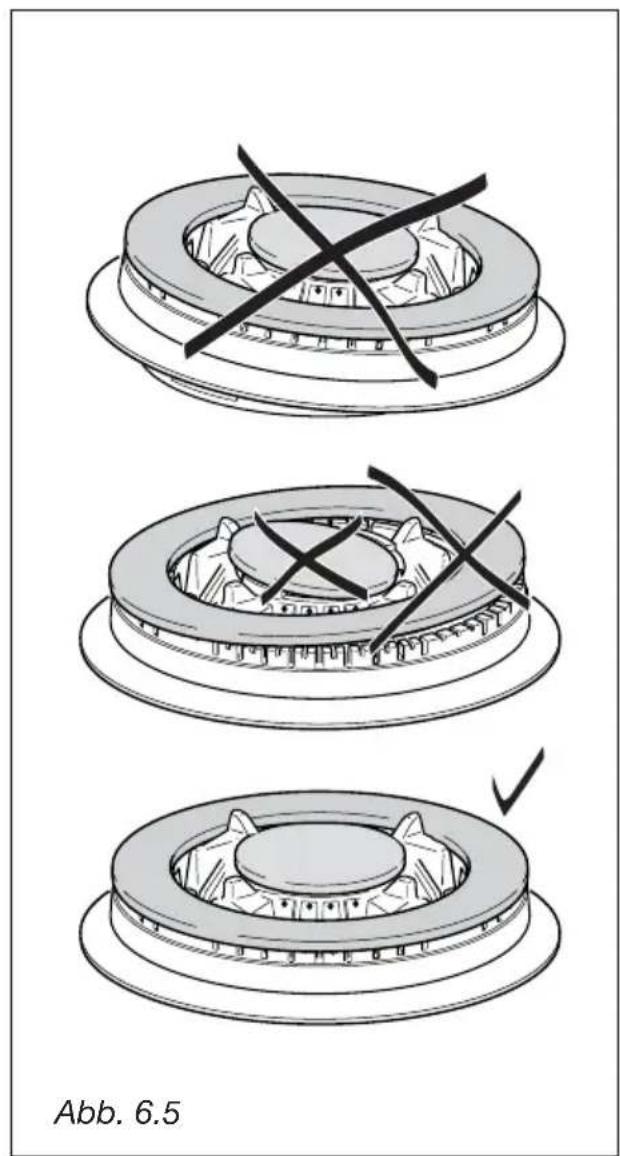

DREIKRANZBRENNER

Dieser Brenner muss gemäß Abb. 6.3 korrekt angeordnet werden.

Darauf achten, dass die Rippen in den entsprechenden Sitzen einrasten (siehe Pfeil).

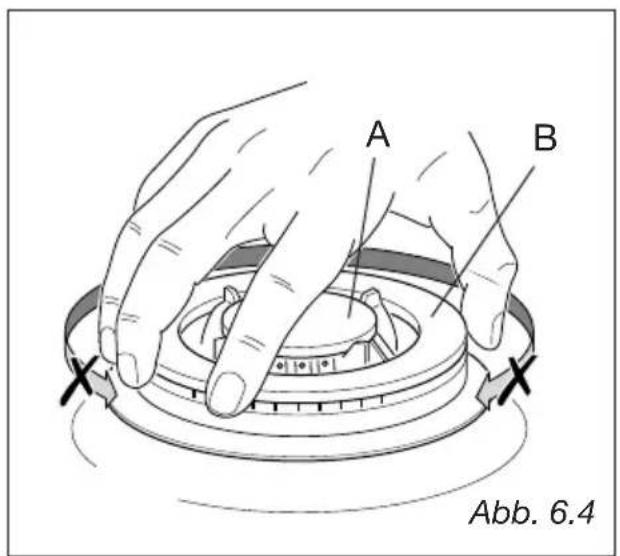

Kappe A und Ring B richtig in den entsprechenden Sitzen anordnen (Abb. 6.4 - 6.5). Wenn der Brenner correkt positioniert ist, damit nicht drehen (Abb. 6.4).

BACKOFEN

Der Backofen muß nach jeder Benutzung gereinigt werden. Zur Reinigung des Backofeninneren fühmen Sie die Seitenhalterungen hereaus und setzen sie danach wieder ein, wie im nächsten Kapitel beschreiben. Wärmen Sie den Backofen leicht an und reinigen Sie die Innenwände mit einem Lappen, mit sehr heißem Seifenwasser oder einem anderen geeigneten Mittel. Der Backofenboden, die Seitenhalterungen, die Fettpfanne und der Grillrost können herausgenommen und im Spülbecken gereinigt werden.

Der Backofen muß wähvend der Reinigung ausgeschaltet sein.

EIN-UND AUSBAU DER SEITENHALTERUNGEN

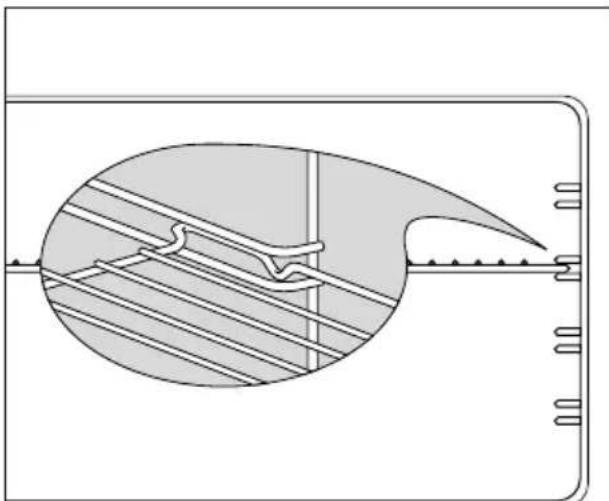

• Hangen Sie die Seitenhalterungen in die Locher der seitlichen Innewandes des Backofens ein (Abb. 6.6).
• Führer Sie die Fettpfanne und den Grillrost zwischen die Schienen der Seitenhalterungen ein, wie in Abb. 6.7 darestellt.
• Der Ausbau erfolgt in umgekehrter Reihenfolge.

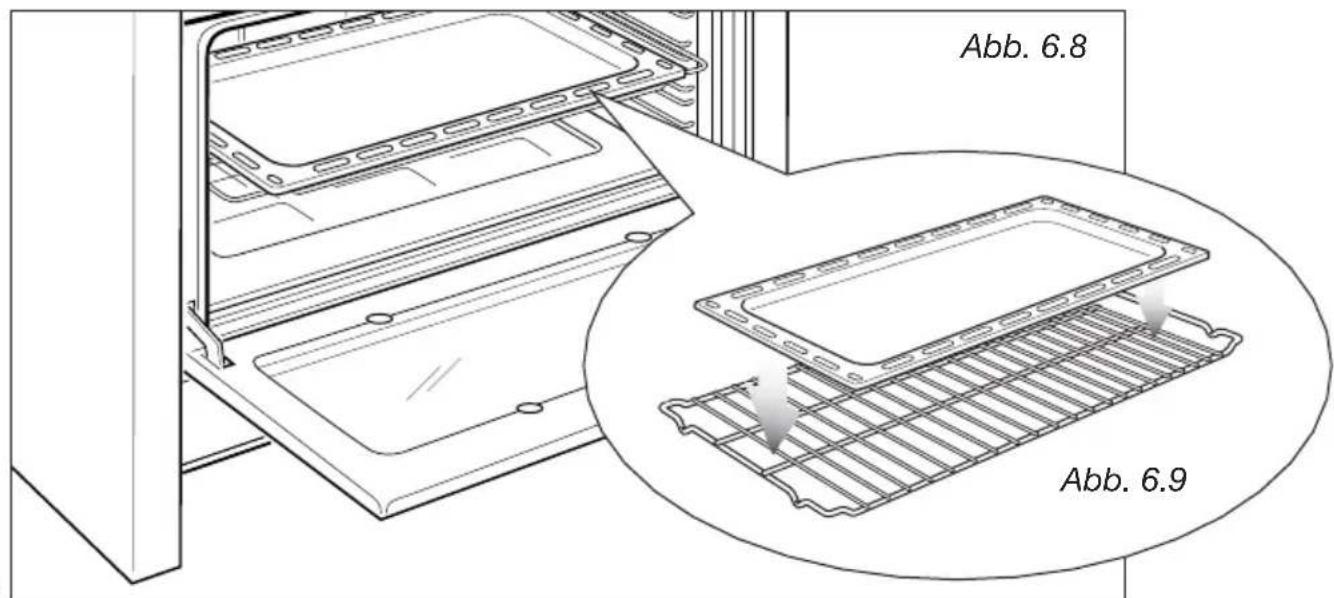

FETTPFANNE

Die Fettpfanne muss richtig auf dass spezielle Aufnahmegestell (Abb. 6.9) positioniert und in die Führungen der seitlichen Gestelle geschoben werden (Abb. 6.8).

Abb. 6.7

OFENTÜR

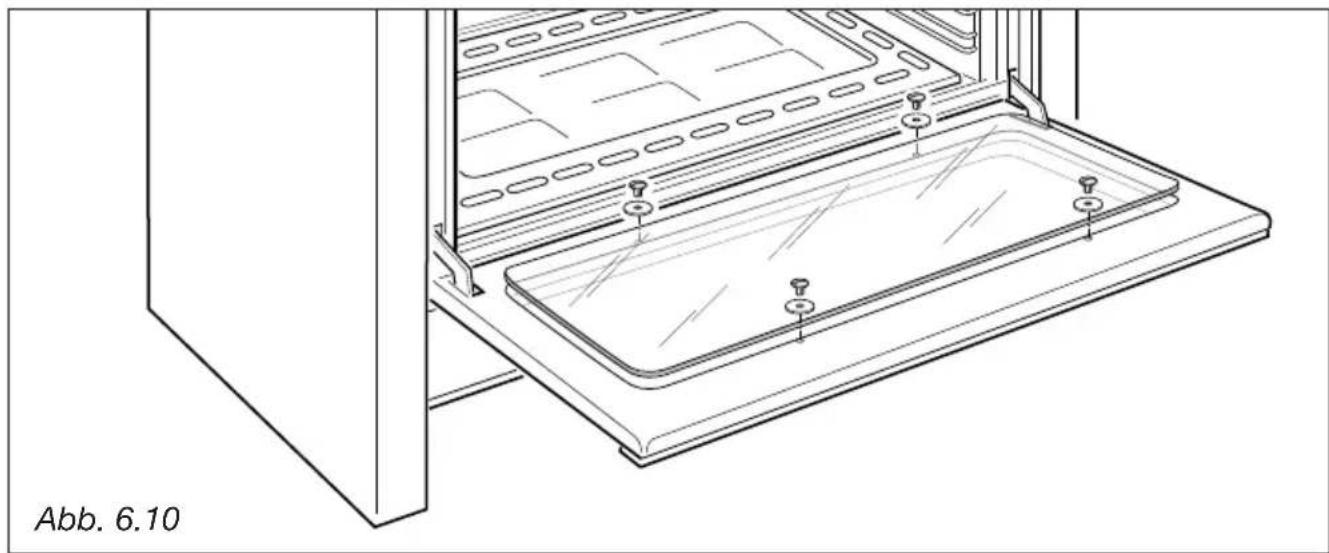

Die Innere Glasscheibe kann leicht zur Reinigung abmontiert werden; dazu die 4 Befestigungsschrauben abschrauben (Abb. 6.10).

ABTEIL TELLERWÄRMER

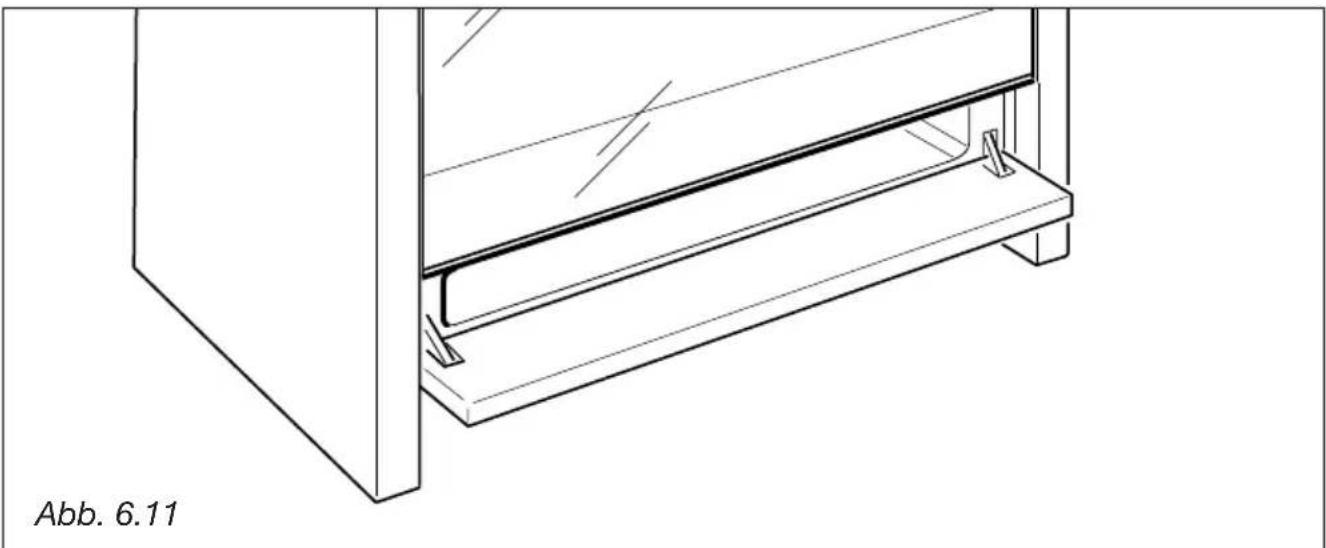

Das Abteil Tellerwärmer wird zugänglich wenn die Klappe (Abb. 6.11) geöffnet wird.

AUSWECHSELN DER BACKOFEN LAMPE

Gerät stromlos machen, z.B. durch Herausnahme der Sicherungen. Schrauben Sie die Lampe hereaus und ersetzen Sie sie durch eine andere, die hochtemperaturresistant ist (300^) , Spannung 230V (50 Hz), 15 W, E14.

Keine leicht entszündlichen Materialien im Ofen oder im Schubfach aufbewahren (dünnes Papier, Baumwolle, Seide, Nylon oder Ähnliches).

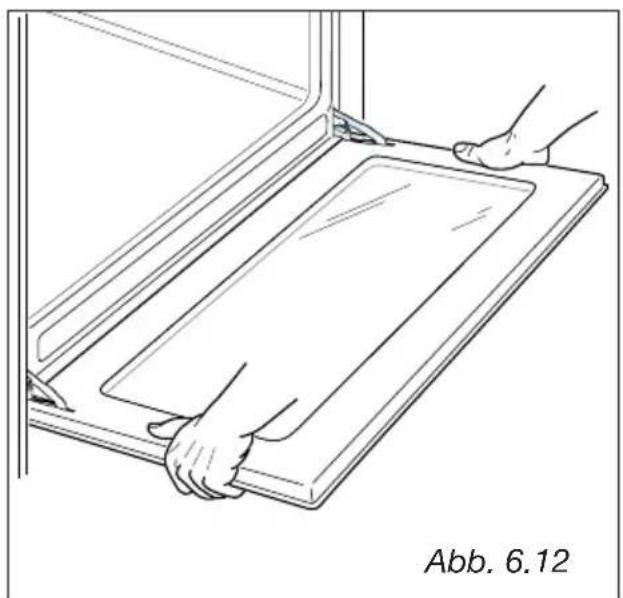

ABNEHMEN DER OFENTÜR

(zur Reinigung)

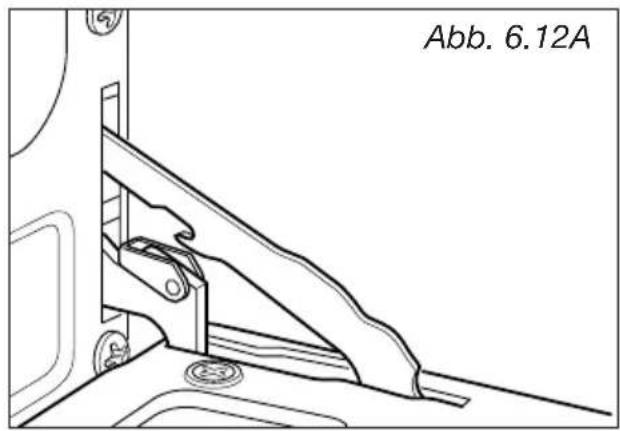

1.Ofentur offen (abb. 6.12A).

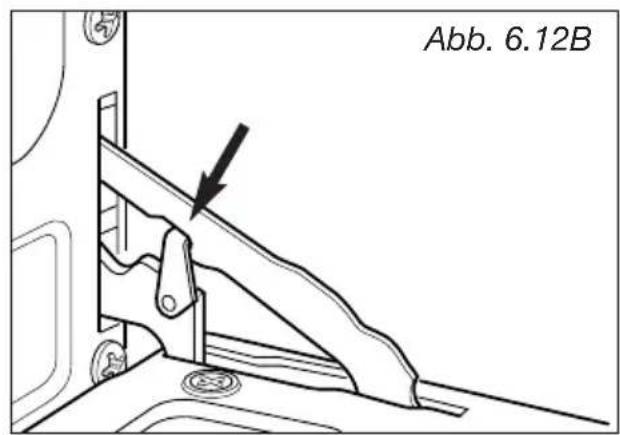

2.Haltebügel der Scharniere links und rechts nach oben in die Aussparung schwenken (abb. 6.12B).

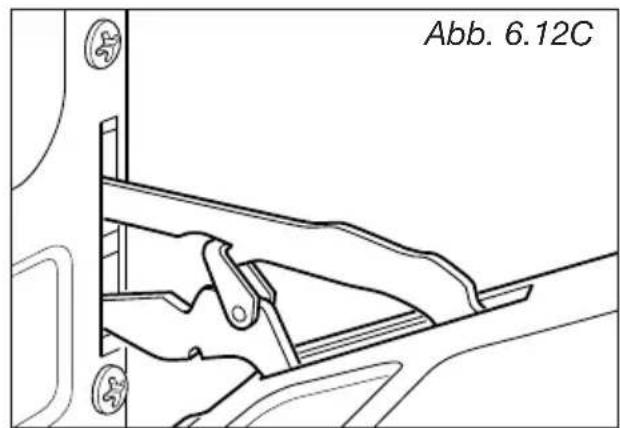

3.Ofentur anheben. Die Kerbe des unteren Scharnierteils lost sich aus der Raste (abb. 6.12C).
4.Ofentur nach vorne abziehen (Scharniere losen sich aus den Schlitzen) (abb. 6.12D).
5.Nach der Reinigung in umgekehrter Reihenfolge wieder einsetzen.

Einbau-Anleitung

WICTIG

• Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschreiben.
• Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzuziehen.
• Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden.
• Falls die Stromanschlüsse hinter dem Herd angeordnet sind, dürfen sie nicht hörher als 18 cm über dem Boden liegen.
• Schutzkarton und Plastikfolieninnen und außen am Gerät und von allen Zubehörteilen entfernen.

7 - GEBRAUCH

INSTALLATION

Dieser Herd hat einen Überhitzungsschutz Klasse "2/1" und kann deshalb in Schranke eingebaut werden.

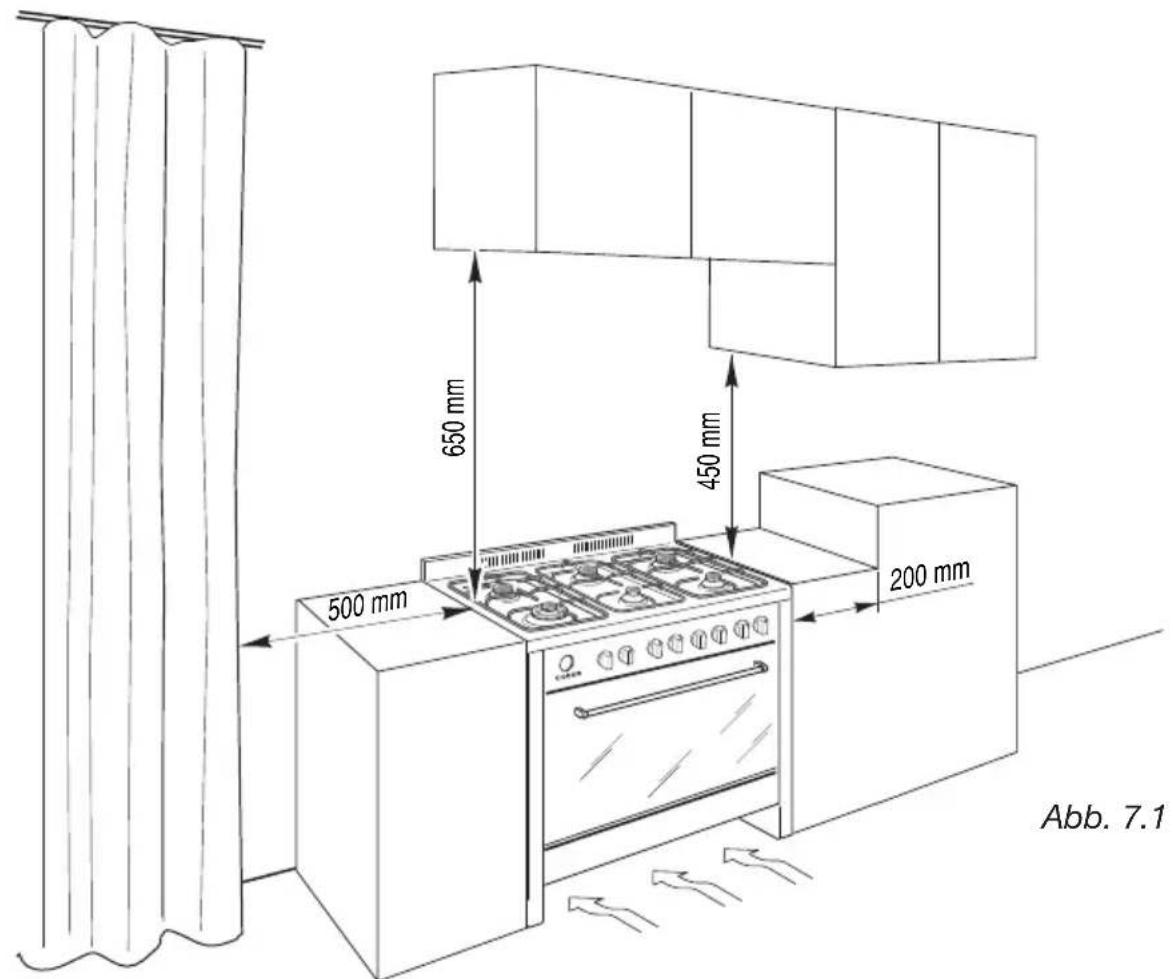

Das Gerät muss einen Abstand von mindestens 200 mm zu allen Umgebungsflächen haben, die höher als die Kochmulde sind (Abb. 7.1).

Die Schrankwände um den Herd müssen aus hitzebeständigem Material sein.

Synthetische Beschichtungen und Klebstoffe müssen bis 90^ hitzebestandig sein, damit sich der Schrank nicht verformt oder die Klebestellen reiBen.

Der Herd kann in Kuchen, Wohnkuchen oder Wohn- und Schlafräumen aufgestellt werden, nicht jedoch in Bädern oder Duschräumen.

Vorhänge dürfen nicht unmittelbar hinter dem Gerät angebracht werden. Einen Abstand von mindestens 500mm zu den Seiten einhalten.

Es ist von grundlegender Wichtigkeit, dass der Herd wie unter angegeben aufgestellt wird.

• Der Herd ist von einem qualifizierten Fachtechniker und unter Einhaltung der lokalen Sicherheitsbestimmungen zu installieren.

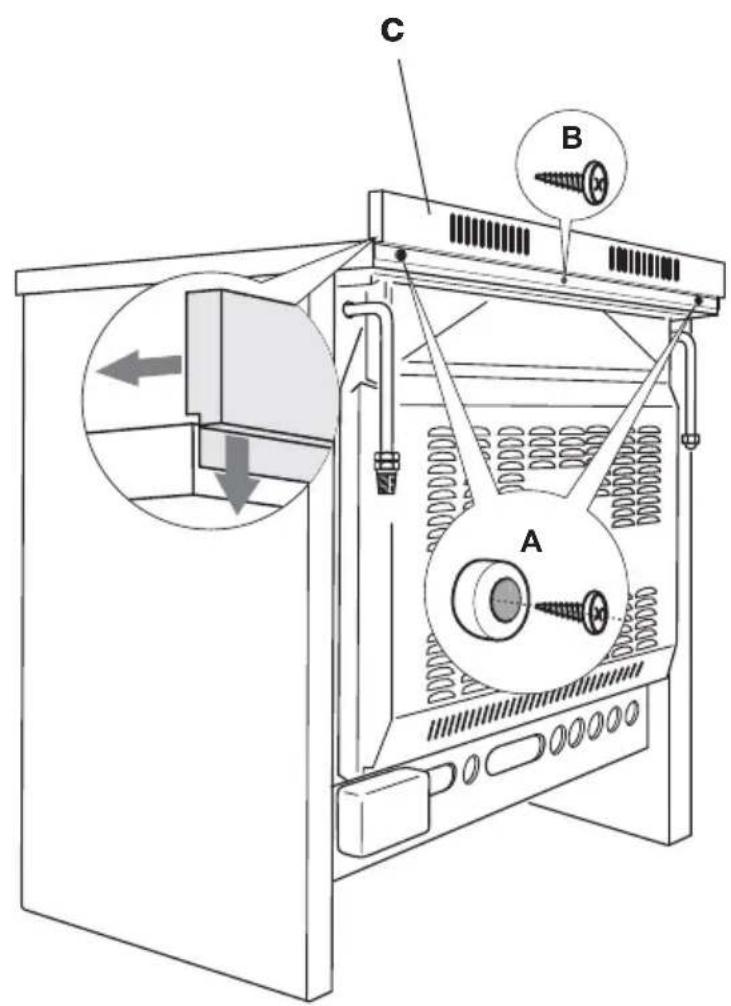

HINTERE SCHUTZABDECKUNG

Vor dem Aufstellen des Herds zunachst die wichtere Schutzabdeckung "C" montieren (Abb. 7.2).

Bitte Folgendes beachten:

• Die Schutzabdeckung "C" ist an der Rückseite des Herds verpackt.
  Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen.
  Die Bolzen "A" (Abb. 7.2) abnehmer; dazu die Befestigungsschrauben abschrauben.
• Schrauben "B" abschrauben.
• Die Rückwand wie in der Abbildung gezeigt, anbringen und mit der zentralen Schraube "B" und den zwei Seiten Schrauben mit den dazwischen montierten Bolzen "A" befestigen.

Abb. 7.2

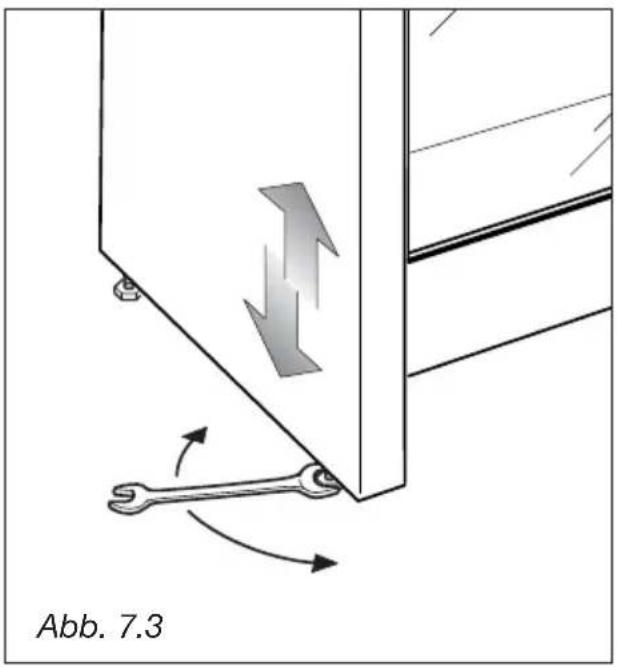

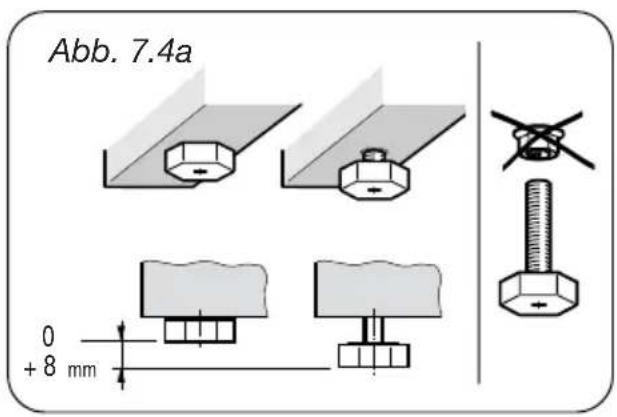

INSTALLATION DER EINSTELLBAREN FUSSE

Der Kuchenherd wird mit 4 einstellbaren Füssen geliefert, umihn nivellieren zu konnen. Die FuBe mit einem Schlüssel AUF- oder ZUSCHRAUBEN (Abb. 7.3).

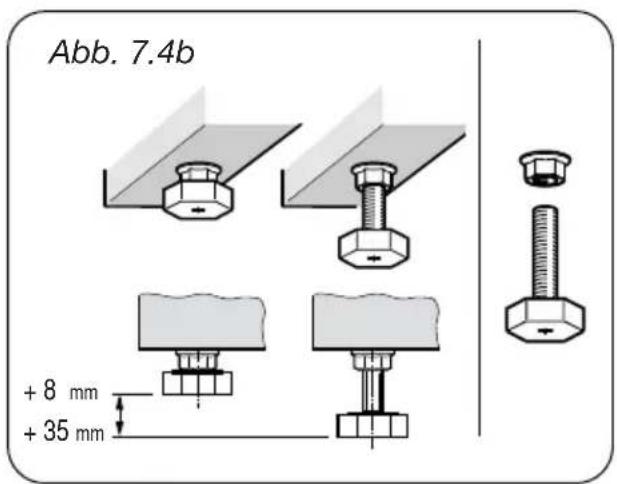

Wichtig: Die Anweisungen der Abbildungen 7.4a und 7.4b auf jeder Fall beachten.

KÜCHENHERD TRANSPORTIEREN HINWEIS

Wenn der Kuchenherd wieder aufrecht gestellt werden muss, sollenn zwei Personen für diesen Vorgang besteht sein, um zu verhindern dass die Fübe und die Ofenwände aus Stahl beschädigt werden (Abb. 7.5).

HINWEIS

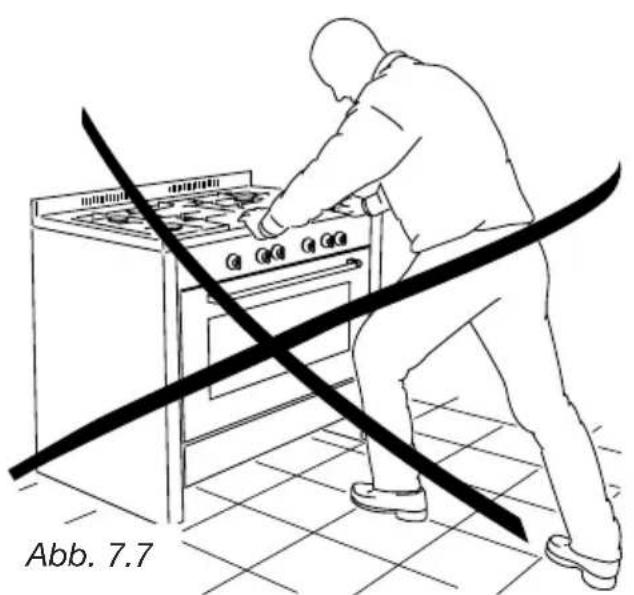

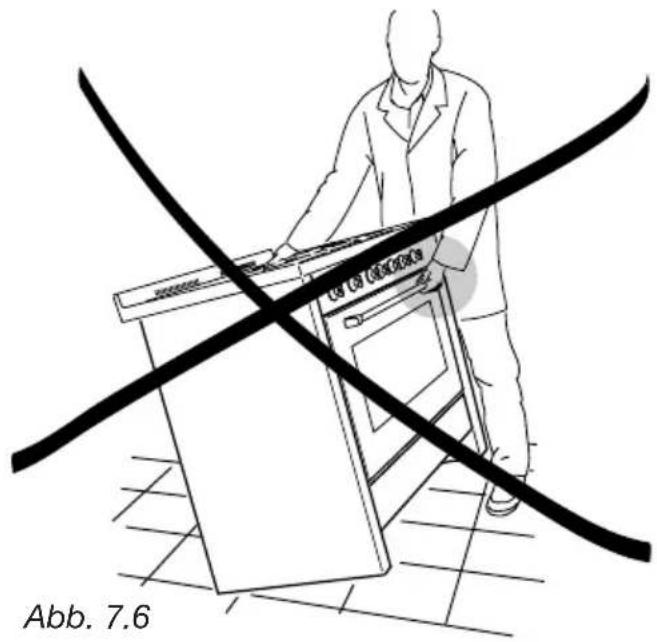

Achtung: Den Kuchenherd NICT am Griff der Ofentur HEBEN, um ihn zu transportieren (Abb. 7.6).

HINWEIS

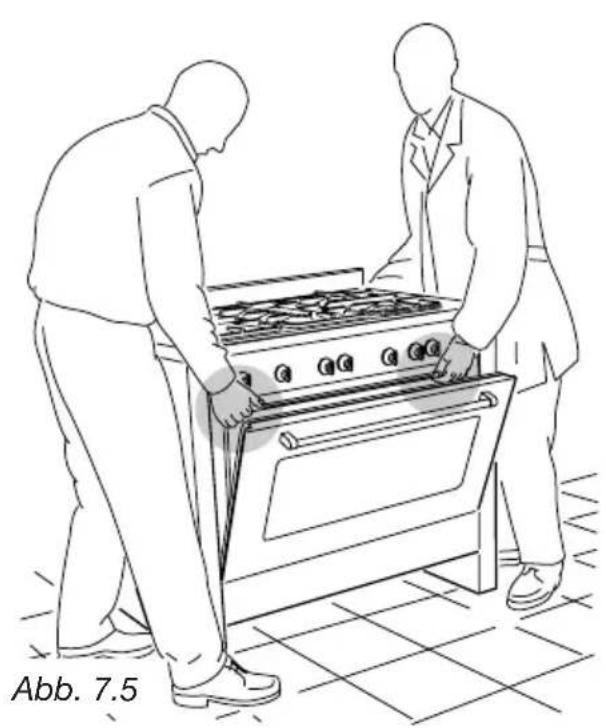

Um den Kuchenherd endgültig zu positionieren, diesen NICHT SCHLEPPEN (Abb. 7.7).

Die FüBe vom Boden geben (Abb. 7.5).

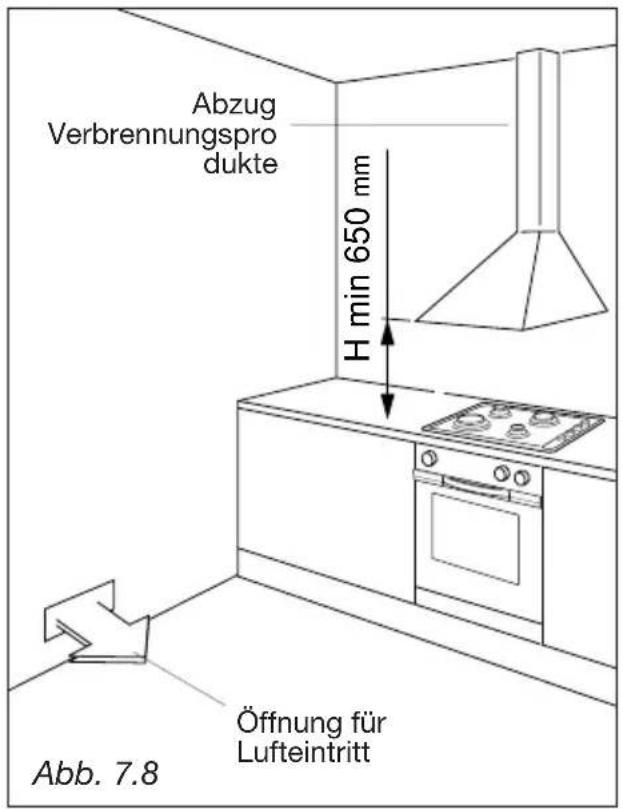

INSTALLATIONSORT

Der Raum, in dem das Gasgerät installiert wird, muß über eine für die Gasverbrennung notwendige Luftzufuhr verfügen (2 m³/h x kW).

Die Luftzufuhr muß direkt durch eine oder mehrere Öffnungen der Außenwände erfolgen, mit einem freien Gesamtquerschnitt von mindestens 200 cm².

Die Öffnungen sollen in Bodennähe und vorzugsweise gegenüber der Ableitung der Verbrennungsk Produkte angebracht werden; sie müssen so hergestellt sein, daß eine Verstopfung sowohl voninnen als auch von außen nicht möglich ist.

Ist die Durchführung der erforderlichen Öffnungen nicht möglich, kann die Luft von einem angrenzenden Raum mit geeigneter Luftung zugeleitet werden, sofern es sich nicht um ein Schlafzimmer oder einen Gefahrenraum handelt.

In thisem Fall muß der Luftintritt durch die Kuchentür erfolgen.

Falls sich oberhalb der Kochmulde ein Hängeschrank oder eine Saughaube befindet, muss der Abstand zwischen Kochmulde und Hängeschrank oder Saughaube mindestens 650~mm betragen (Abb. 7.8).

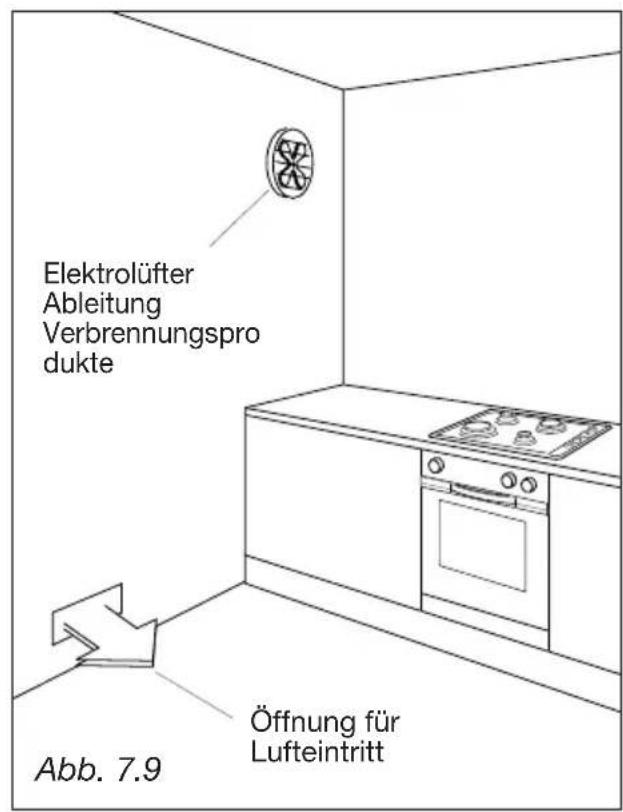

ABLEITUNG DER VERBRENNUngsPRODUKTE

Die Verbrennungsk Produkte des Gasgerätes müssen mittels einer direkt mit dem Freien verbundenen Rauchabzug abgeleitet werden (siehe 7.8).

Ist dies nicht der Fall, ist die Verwendung eines Elektrolufters möglich, der an der Außenwand oder am Fenster angebracht ist und eine stündliche Luftferneuerung leistet, die 3-5 mal dem Volumen der Kuche entspricht (Abb.7.9).

Der Lüfterarf nur dann installiert werden, wenn Öffnungen für den Luftintritt vorhanden sind, siehe Beschreibung Kapitel "Installationsort".

8 - GAZ-ABTEIL

Die Wände der an den Herd angrenzenden Möbel,müssen unbedingt aus hitzebeständigem Material bestehen.

Vor der Installation{sicherstellen, dass die lokale Gasversorgung (Gassorte und Druck) mit den Einstellungen des Gerats kompatibel sind. Die Gerateinstellung ist dem Typenschild oder Aufkleber zu entnahmen.

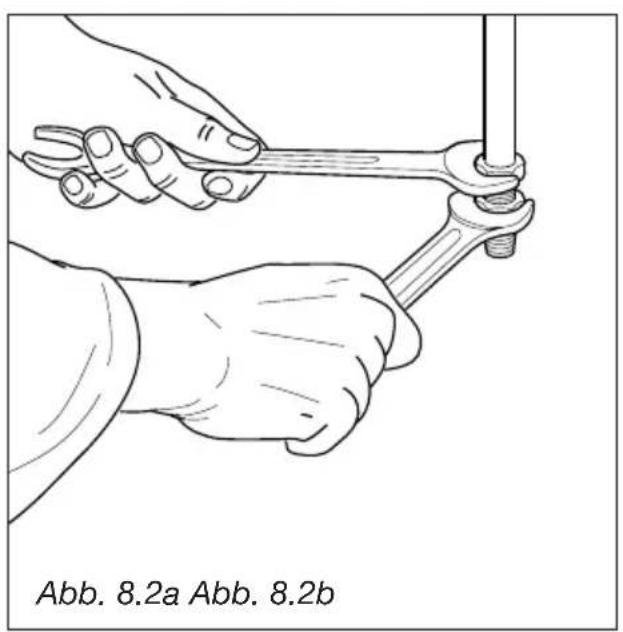

GAS-ANSCHLUSS

• Der Anschluss ist von einem qualifizierten Fachtechniker und unter Einhaltung der einschlagigen Bestimmungen vorzunehmen.

• Das Gerät ist für den Einsatz mit dem auf dem Typenschild angegebenen Gas konzipiert und ausgerichtet.

• Sicherstellen, dass der Raum, in dem das Gerät installiert wird, entsprechend den einschlädigen Vorschriften geluftet werden kann.

• Beim Anschluss an die Gasleitung oder an die Gasflasche sind die einschlagigen Vorschriften zu beachten.

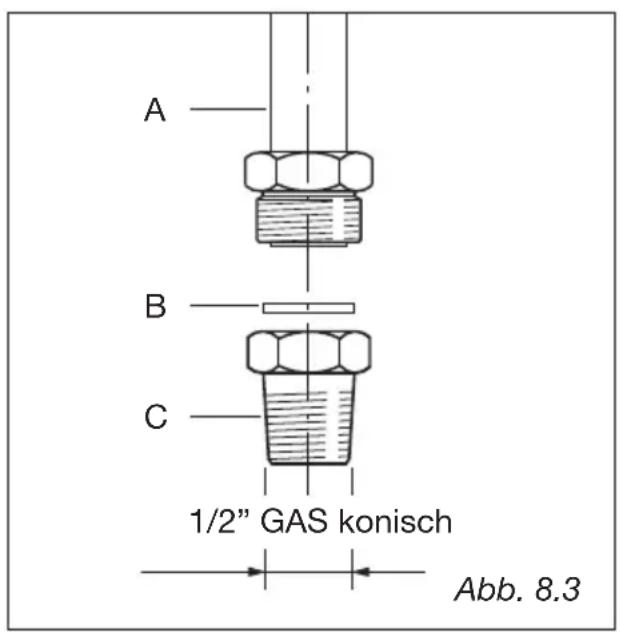

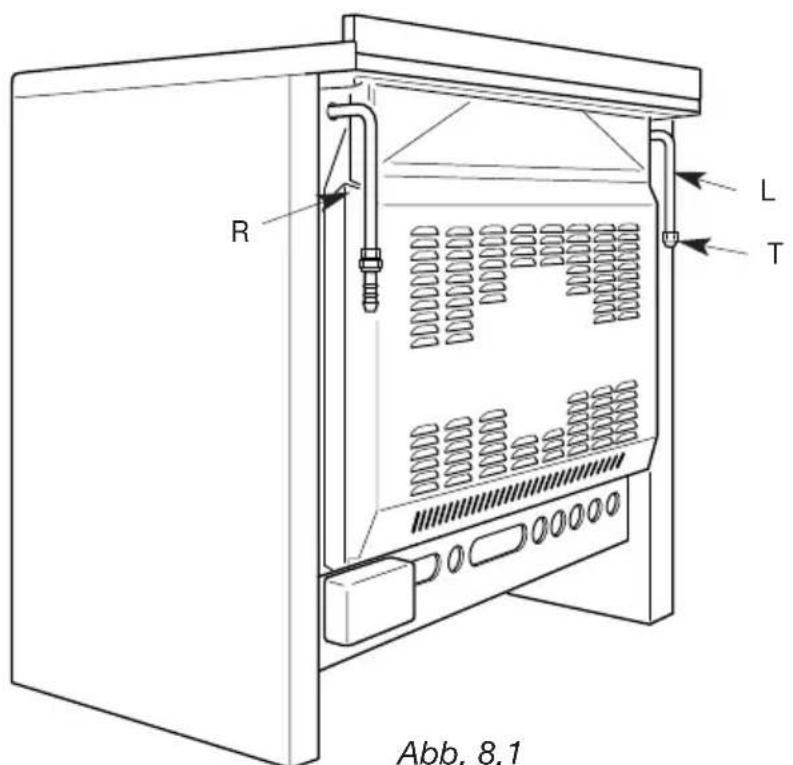

Die Gaszufuhr wird an der Rückseite des Herds (Abb. 8.1) an das R- oder L-Endstück des Gasschlauchs angeschlossen; der Anschlussschlauch darf die Rückwand des Geräts nicht überkreuzen.

• Der nicht verwendete Anschluss ist mit dem T-Stopfen und einer Dichtung zu verschreiben.

Normgerechte starre oder flexible Leitungen verwenden.

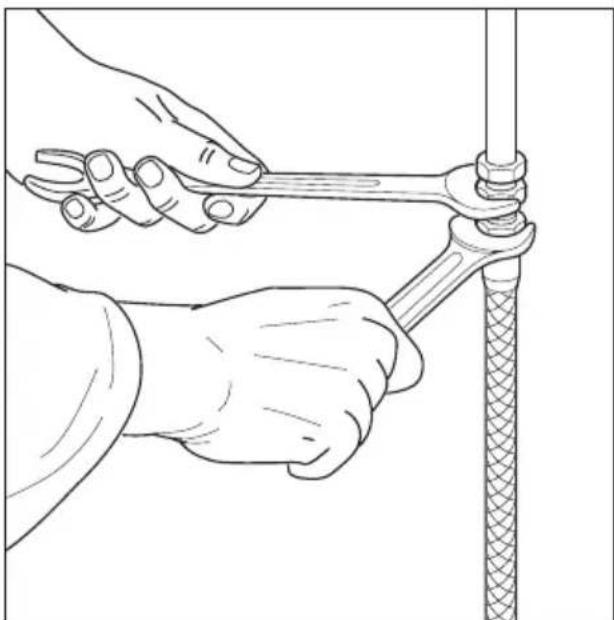

Ggf. verwendete Druckverbindungen mit zwei Schraubenschlüssen festziehen (Abb. 8.2).

Insbesondere sicherstellen:

• dass die Schläuche nicht mit Teilen des Herds in Berührung kommt, die Temperaturen von über 70^ erreichen;
• dass die Schläuche nicht länger als 75 cm sind und nicht über scharfe Kanten oder Ecken geführt werden;
• dass die Schläuche nicht gespannt, verdrecht, geknicht oder übermäßig gebogen werden;
• dass Anschlüsse an starre Metallrohre den Gasfluss nicht beeinträchtigen.
• Wir weisen darauf auf hin, dass die Dichtungen beim leichtesten Anzeichen von Verformung oder Mangeln ausgewechselt werden müssen.
  Die Schläuche können leicht der gesamten Länge nach auf ihren Zustand überprüft werden; nach maximal drei Jahren sollen den Schläuche ausgewechselt werden.
• Der Zylinderhahn bzw. der Zuflusshahn hinter dem Gerät muss zugedreht werden, wenn das Gerät nicht in Gebrauch ist.

A) GAS-ANSCHLUSS

Cat: II 2L 3B/P

Das Gas, mit dem Herde betrieben werden, kann grundsatzlich in zwei Gruppen unterteil werden:

√G25√G30/G31

Der Anschluss (Abb. 8.3) besteht aus:

A - Endmutter (Roder L)
B-Dichtung
C - Anschlusskonus

WICHTIG:

Die Dichtung "B" (Abb. 8.3) gewährleistet die Dichtigkeit des Gasanschlusses. These Dichtungs sollen beim leichtsten Anzeichen von Verformung oder Mangeln ausgewechselt werden.

Zum Ausweiseln des Anschlusskonussind 2 Schraubenschlussel erforderlich (Abb.8.2).

Nach dem Anschluss kontrollieren, ob die Anschlussstellen dicht sind; dazu Wasserlauge aber niemals Flammen verwenden.

B) GAS-ANSCHLUSS

Cat: II 2E+3+

Das Gas, mit dem Herde betrieben werden, kann grundsatzlich in zwei Gruppen unterteil werden:

√G20/G25√G30/G31

Der Anschluss (Abb. 8.3) besteht aus:

A - Endmutter (R oder L)
B - Dichtung
C - Anschlusskonus

WICHTIG:

Die Dichtung "B" (Abb. 8.3) gewährleistet die Dichtigkeit des Gasanschlusses. These Dichtung sollen beim leichtsten Anzeichen von Verformung oder Mangeln ausgewechselt werden.

Zum Auswechseln des Anschlusskonzus sind 2 Schraubenschlüssel erforderlich (Abb. 8.2).

Nach dem Anschluss kontrollieren, ob die Anschlussstellen dicht sind; dazu Wasserlauge aber niemals Flammen verwenden.

Anschluss an die Gasversorgungsleitung

Der Anschluss muss laut der Norm NBN D 51-003 mit einem Rohr oder laut den Vorschriften A.R.G.B./03 mit einem Schlauch erfolgen.

Das Gerät muss an einem amtlich zugelassenen Hahn (AGB) geschlossen werden.

Achtung: Wenn ein Rohr aus rosfreiem Stahl verwendet wird, diesen so installieren, dass es keinerlei Mobelpartien berühren kann.

Das Rohr so verlegen, dass es zur Inspektion über seine gesamte Länge leicht zugänglich ist.

Wartung des Kichenherds

DUSEN DER BRENNER DER KOCHMULDE AUSWECHSELN

Die Ersatzdusen sind bei den Kundendienststellen erhältlich.

Beziehen Sie sichitte auf die "Tabelle der Dusen", in der der Durchmesser der verwendeten Dusen angegeben ist.

Um die Dusen auszuwechseln, folgendermaBen vorgehen:

Die Roste und die Brenner von der Kochmulde abnehmer.

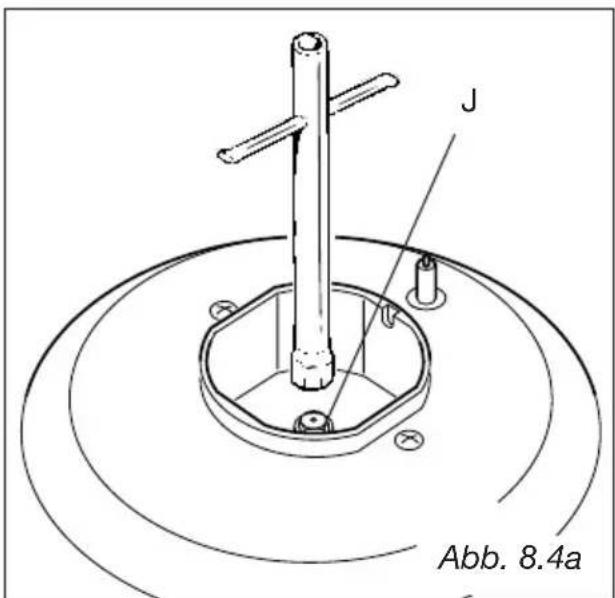

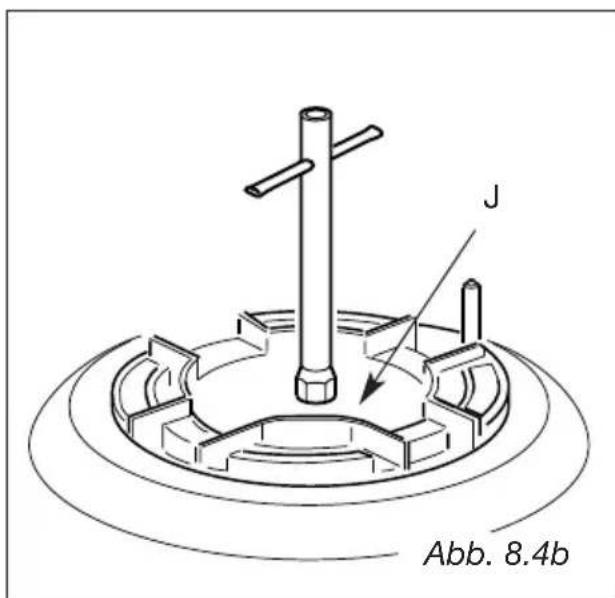

Mit einem Maulschlüssel die Düssen "J" (Abb. 8.4a, 8.4b) mit den für das verwendete Gas geeigneten Düssen auswechseln (siehe Tabelle zur Wahl der Düssen).

MINIMUM DER BRENNERFLAMME DER KOCHMULDE EINSTELLEN

Eine richtig eingestellte Flamme muss ungebahr 4 mm lang sein, wenn der Bedienknopf auf Minimum gedreht ist; außer demarf das schnelle Umschalten von Maximum auf Minimum niemals das Ausloschen der Flamme verursichen. Die Flamme wird folgendermaBen eingestellt:

-B renneranzünden
- Den Hahn auf die Position MINIMUM (Ralenti) drehen
- D en Bedienknopf abnehmen

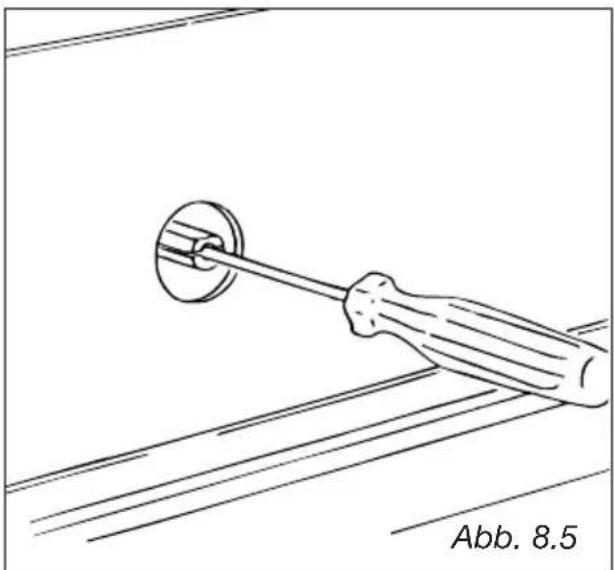

Zum Verstellen die Schraube mit einem kleinen, flachen Schraubendreher in die Verschlussstange drucken (Abb. 8.5).

N.B.: Bei Butan-/Propangas (G30/G31)
muss die Schraube G ganz zugedreht werden.

Die Brenner sind so konzipiert, dass die primäre Luftzufuhr nicht nachjustiert werden muss.

LABELLE DER GASDUSEN - Cat: II 2L 3B/P

BRENNER	Nennleistung [kW]	Reduzierte Leistung [kW]	G 30/G 31 30/30 mbar		G 25 25 mbar
			by-pass Ø D [1/100 mm] [1/100 mm] [mm] [1/100 mm]
Hilfsbrenner (H)	1,00 0,30	27 50 72 (F1)
Normalbrenner (N)	1,75 0,45	32 65 94 (Y)
Starkbrenner (S)	3,00 0,75	42 85 121 (F2)
Dreikranzbrenner (D)	3,50 1,50	65 95 138 (F3)

TABELLE DER GASDUSEN - Cat: II 2E+3+

BRENNER	Nennleistung [kW]	Reduzierte Leistung [kW]	G 30/G 3128-30/37 mbar		G 20/G 2520/25 mbar
			by-pass Ø Duse by-pass Ø Duse [1/100 mm] [1]/100 mm] [mm] [1]/100 mm
Hilfsbrenner (H)	1,00 0,30	27 50 72 (X)
Normalbrenner (N)	1,75 0,45	32 65 97 (Z)
Starkbrenner (S)	3,00 0,75	42 85		115 (Y)
Dreikranzbrenner (D)	3,50 1,50	65 95 135 (T)			Einstellbar

ERFORDERLICHE LUFTZUUFUHR FÜR DIE GASVERBRENNUng (2 m³/h x kW)

BRENNER Erforderliche Luftzufuhr [m 3]

Hilfsbrenner (H) 2

Normalbrenner (N) 3,5

Starkbrenner (S) 6,0

Dreikranzbrenner (D) 7,0

HAHNE SCHMIEREN

Falls sich ein Hahn nur noch schwer auf- und zudrehen lasst, diesen nicht forcieren sondern die{nachste Kundendienstelle anrufen.

WICHTIG

Bei der Installation, der Wartung und der Umwandlung des Geräts, nur die Originalteile des Herstellers verwenden.

Der Hersteller haftet nicht im Falle von Nichtbeachtung dieser Vorschrift.

9 - ELEKTRISCHE TEILE

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehler-hafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ALLGEMEINE HINWEISE

• Der Anschluß an das Stromnetz muß von einem konzessionierten Installatür nach den geltenden Vorschriften durchgeführrt werden.
  Vor dem Anschluß des Gerätes an das Stromnetz muß sichergestellt werden, daß die Stromspannung derjenigen auf der Datentafel des Gerätes entspricht und daß das Anschlußkabel die auf der Datentafel angegebene Stromstarke aushält.
• Der Stecker muss in eine Steckdose gesteckt werden, die laut Sicherheitsvorschriften geerdet ist.
• Bei der Installation ist eine allpolige Schutzvorrichtung mit einem Kontaktabstand nicht unter 3 mm vorzusehen (Leistungsschalter, Sicherung oder Relais). Nach der Installation der Kochmulde muß der Netzschalter bzw. die Steckdose jederzeit leicht erreichbar sein.
• Das Speisekabelarfwarme Stellen nicht berühren und muß so verlegt werden,daßes an keiner Stelle die Temperatur von 75^ überschreitet.
• Wenn das Gerät installiert ist, muß der Schalter oder die Steckdose stets erreichen sein.

N.B.: Zum Anschluß an das Netz keine Paßstücke, Reduzierstücke oder Nebenanschlussüsse verwenden, da diese zu Überhitzungen und Verbrennungen führen können.

Fall zur Installation Änderungen an der elektrischen Hausanlage nötig oder falls der Gerätestecker für die Steckdose nicht geeignet sein sollte, diesen durch einen Fachmann auswechseln halten. Diese muß insbesondere kontrolluerten, ob der Schnitt der Steckdosenkabel für die aufgenommene Geräteleistung geeignet ist.

Wichtig: Der Einbau und Anschluß muß kein genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

Das Gerät muß auf jeder Fall an die Erdleitung angeschlossen werden. Die Herstellerfirma leht jegliche Haftung für alle Schäden ab, die infolge der Nichtbeachtung dieser Vorschriften entstehen.

ANSCHLUB DER NETZZULEITUNG

Um die Anschlußleitung anzuschreiben, ist wie folgt vorzugehen:

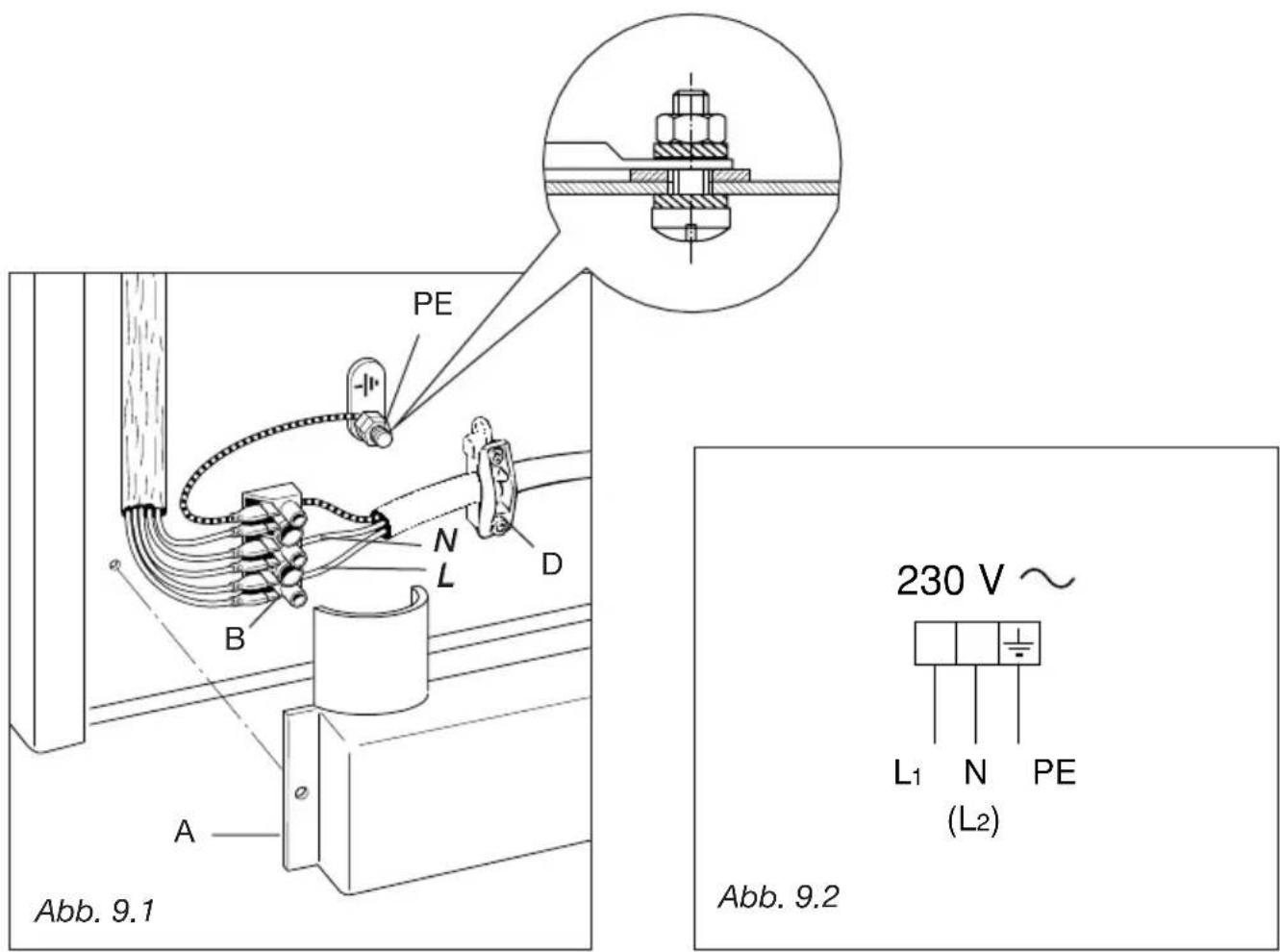

Schutzdeckel "A" an der außeren Rückwand des Elektroherdes abschrauben.
Die Anschlußleitung durch die Zugentlastung "D" führen und fixieren (Abb. 9.1).
Das Speisekabel muss für die elektrischen Eigenschaften des Geräts geeignet sein. Siehe Kapitel "Schnitt der Speisekabel".
Die einzeln Phasen an das Klemmbrett "B" nach dem Schema in Abb. 9.2 und den Schutzleiter an die Klemme PE (Abb. 9.1) anschließen.
-Das Stromkabel strammziehen und mit der Kabelklemme "D" befestigen.
Schutzdechel "A" festschrauben.

STÄRKE DER ANSCHLÜBLEITUNG "TYP H05RR-F"

230V8x1,5mm

2 (^*)

(^*) -Wenn mokligh mit Stecker und Auslass verbinden

Cher Client
