GEBRUIKSAANWIJZING MFTD106 M-SYSTEM

Gebruiks-en Installatievoorschriften

GAS-ELEKTKROHERD MIT DOPPELTEM BACKOFEN MAXI-GASKOCHFELD

Gebruiks-en installmentevoorschriften

Bladzijde 3

Deutsch

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van once fornuizen aangekocht en wij danken u voor uw vertrouwen. Uw fornuis werk met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid. Opdat u het optimaal zou+kunnen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aan-dachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende hulp zich om alle kwaliteiten van uw十几年e toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe het werk ontworpen, met name de bereiding van eetwaren.

Alleander gebruikdientalsonjuist engevaarlijk te worden beschouwd.

Wij wijzen elke aansprakelijkhid van de hand in geval van schade wegens onjuist, verkeerd of irrationnel gebruik van het toestel.

Lees de aanwijzingen met de grootste aandacht voordat u het apparaat installeert of gebruikt.

LET OP: Dit apparaat moet in overeenstemming met de geldende voorschriften geinstalleerd worden in een continu geventileerd vertrek.

BELANGRIJKE INFORMATIE VOOR DE CORRECTE VERWERKING VAN HET PRODUCT IN OVEREENSTEMMING MET DE EUROPESE RICHTLIJN 2002/96/EC.

Aan het einde van zichn nuttig leven mag het product Niet samen met het gewone huishoudelijkke afval worden verwerkt. Het要去eer een speciaal centrum

voor geschienen afvalinzameling van de gemeente worden gebracht, of maar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgtervoord dat de materialen waaruit het apparaat bestaat teruggewonnen+kunnen worden om een aanmerkelijke besparing van energia en grondstoffen te verkrijgen. Om op de verplichting tot geschieren verwerking van elektrische huishoudelijk apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht.

WAARSCHUWINGEN EN BELANGRIJKE RAADGEVINGEN VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Bij het gebruik van een elektrisch apparaat dient u enkele levensbelangrijke voorzorgsmaatregelen in acht te nemen.

In het bijzonder:

• raak het toestel nooit aan als uw handen of voeten vochtigহn.
• gebruik het toestel nooit als u blootsvoets bent.
• vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.

De fabrikant wijst alle aansprakelijkheid af bij schade veroorzaakt door onjuist, verkeerd of irrationeel gebruik.

EERSTE INGEBRUIKNEMING VAN DE OVEN

Het is aanbevolen de volgende instructies te volgen:

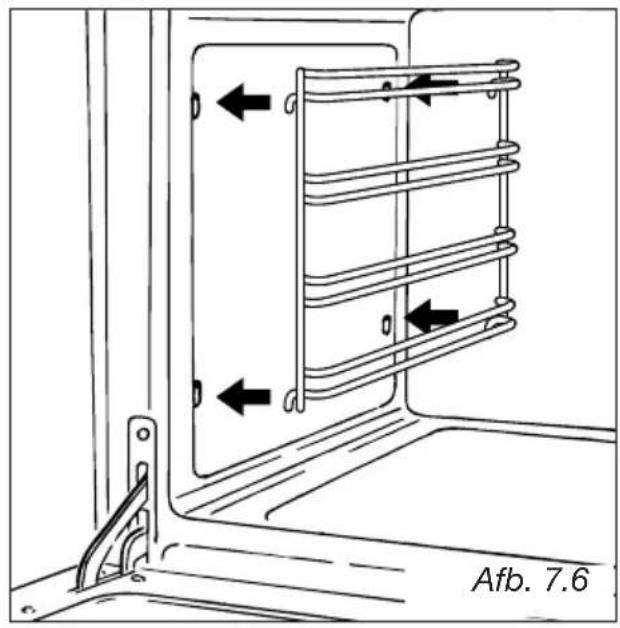

• Monteer de laterale roosters in de oven zoals beschreiben in het hoofdstuk "ONDERHOUD".
• Plaats de roosters en de druippan.
• Verwarm de lege oven op maximaal vermogen om alle vetsporen op de verwarmingselementen te verwijderen, zoals beschreiben in het desbetreffende hoofdstuk.
• Reinig de binnenzijde van de oven met een doek die u nat heeft gemaakt met water en een neutraal detergent. Droog grondig af.

BELANGRIJKE RAADGEVINGEN

• Controller na het uitpakken of het toestel volledig en onbeschadigd is.
  Gebruik het Niet bij twijfel, maar wend u tot een doorverkoper of roep er een vakkundig technicus bij.
• De verpakkingsonderdelen (plastic zakken, polystyreen, spijkers, sluitstrips, enz.)要去en buiten het bereik van kinderen worden gehouden, want zich vormen een potentiele bron van gevaar.
• Probeer mooit de technische kenmerken van het toestel te veranderen want dat kan gevaar inhouden.
  -Ga nooit over tot onderhoud of reiniging van het toestel zonder dat u het vooraf van het stroomnet heeft afgekoppeld.
• Als u beslist het toestel Niet te gebruiken of als u uw oude toestel wil opruimen, is het aanbevolen het eerst onbruikbaar te makeen op de manier die is bepaald door de geldende normen inzake gezondheids-en milieubescherming. Onderdelen die een gevaar voor kinderen kutten betekenen,要去en onschadelijk worden gemaakt.
  Vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.
• Controller nadat u het komfoor heeft gebruikt of alle gasknuppen in de gesloten stand staan en draai de kraan van de toevoerleiding of gasfles zich.
  Houd kinderen uit de buurt van het apparaat, vooral wanner dit gebruikt worden.
  Tijdens en na het gebruik van de oven bereiken enkele elementen en delen van het fornuis zeer hoge temperaturen (bijvoorbeeld het glas van de ovendeur). Raak deze oververhitte delen Niet aan.
• Verwijder de eventuele aanwezigebeschermfolie van het komfoor voordat u met het installereren begint.
• Zet geen ontvlambare materialen in de oven of in het accessoirevak, want die zouden vlam konnen vattenijdens de werkung van het apparaat.
• Controller of de kabels van andere huishoudelijkke apparaten in de buurt van het fornuis nicht in aanlaking komen met de warme kookplaat of vast blijven zitten tussen de ovendeur.
• Bekleed de ovenwanden in geen geval met aluminiumfolie. Zet geen bakblikken of overschalen op de bodem van de oven.
• De fabrikant kan nicht aansprakelijk worden gesteld voor schade die te wijten is aan het oneigenlijke, foute of onderstandige gebruik van het toestel.
• De componenten van het formuis hunnen gerecycleerd en dus opnieuw gebruikt worden. Voor verworking ervan als afval gelden de normen die in het land waarin het apparaat gebruikt worden, van kracht zich. In geval van definitieve buitenbedrijfstelling要去 de voedingskabel worden afgesneden.

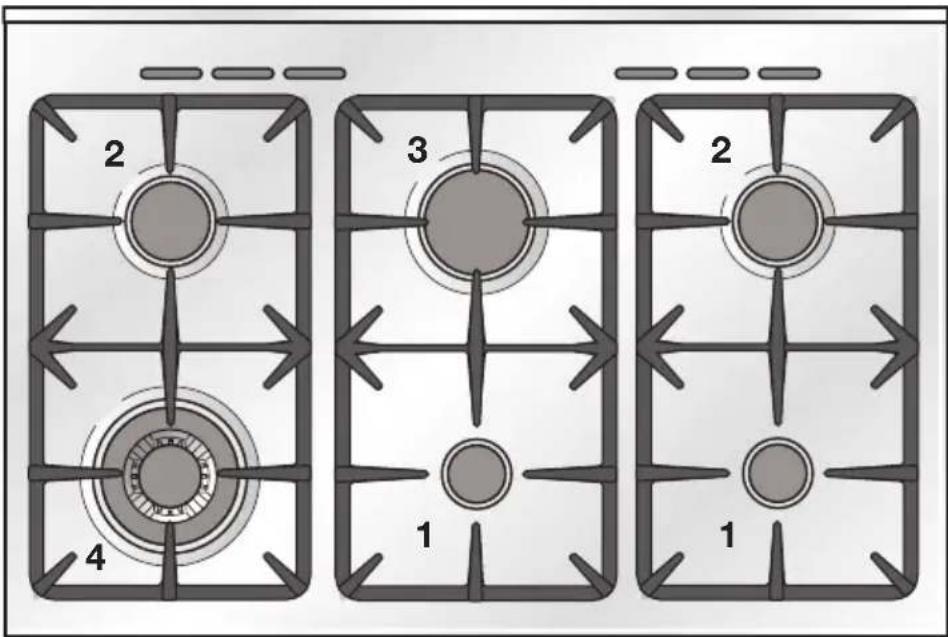

Afb. 1.1

ALGEMENE KARAKTERISTIEKEN:

1. Snelkookplaat (A) 1,00 kW
2. Halfsnelle brander (SR) 1,75 kW
3. Snelle brander (R) 3,00 kW
4. Superbrander met driedubbele krans (TC) 3,50 kW

OPMERKING:

Elektrische ontsteking is ingebouwd in de bedieningsknoppen van de gasbranders.
Als het komfoor van een model met veiligheidsventielen is (bijijdere brander is een Sonde "T" aanwezig - zie afb. 7.1, 7.3 - Niet te verwarren met de elektrode "S" van de elektrische ontsteking), worden de gastoevoer gestopt als de vlam per ongeluk dooft.

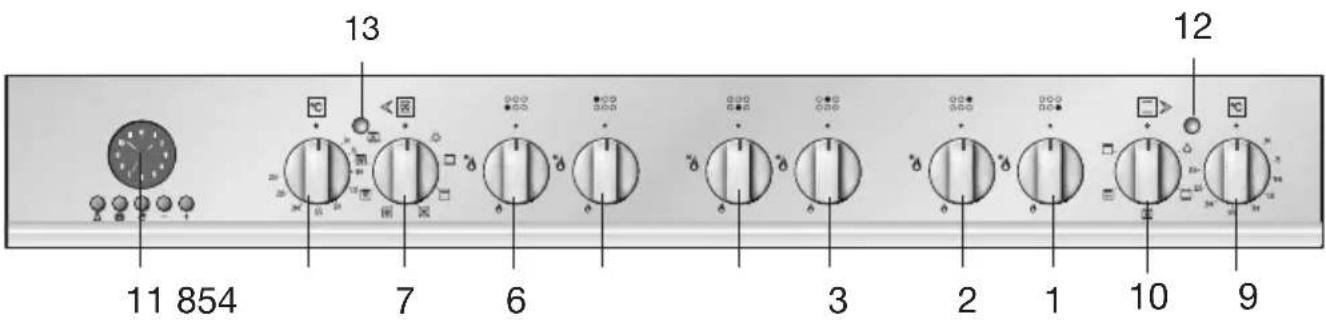

2-BEDIENINGSPANEEL

Afb.2.1

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

1. Bedieningsknop brander rechts voor
2. Bedieningsknop brander rechts acheter
3. Bedieningsknop brander middenachter
4. Bedieningsknop brander middenvoor
5. Bedieningsknop brander links acheter
6. Bedieningsknop brander links voor
7. Schakelaar van de multifunctionele oven (oven links)
8. Thermostaatknop van de multifunctionele (oven links)
9. Thermostaatknop van de traditionele oven (oven rechts)
10. Schakelaar van de traditionele oven (oven rechts)
11. Elektronische klok/programmeur (alleen de große oven links)

Controleampje:

1. Temperatuurcontrolampje van de traditionele oven (oven rechts)
2. Temperatuurcontrollampje van de multifunctionele oven (oven links)

BELANGRIJK:

Dit kooktoestel heeft een ingebouwde koelventilator: het geluid van de koelventilator is te horen wanner de oven of de grill in werkig is.

3 - KOOKTAFEL BEDIENINGSVOOR-SCHRIFT

GEBRUK VAN DE BRANDERS

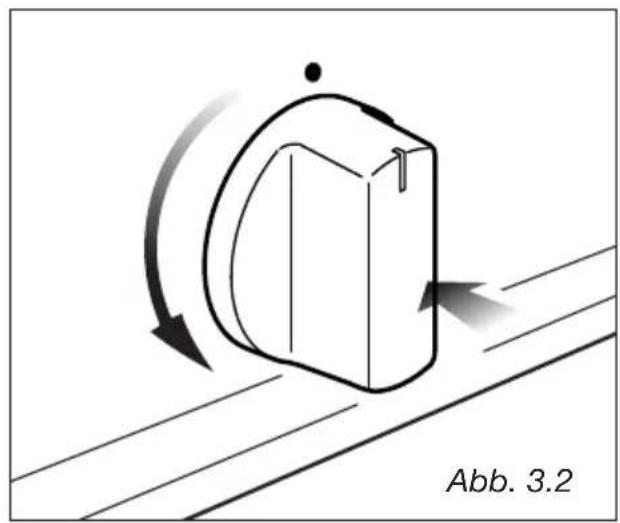

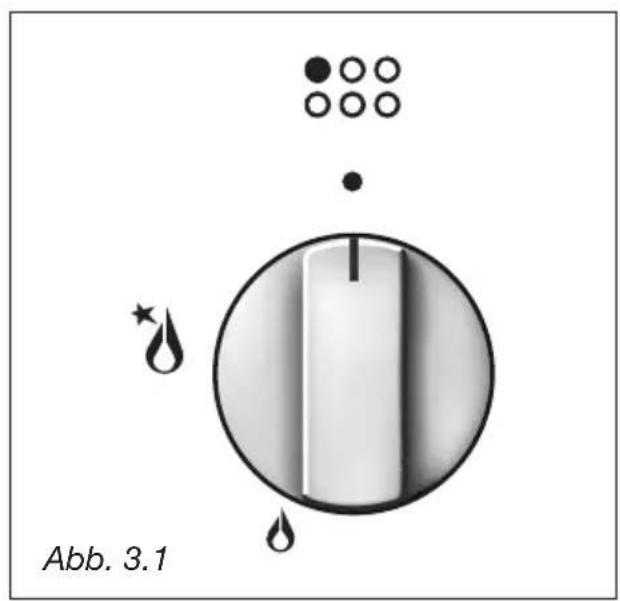

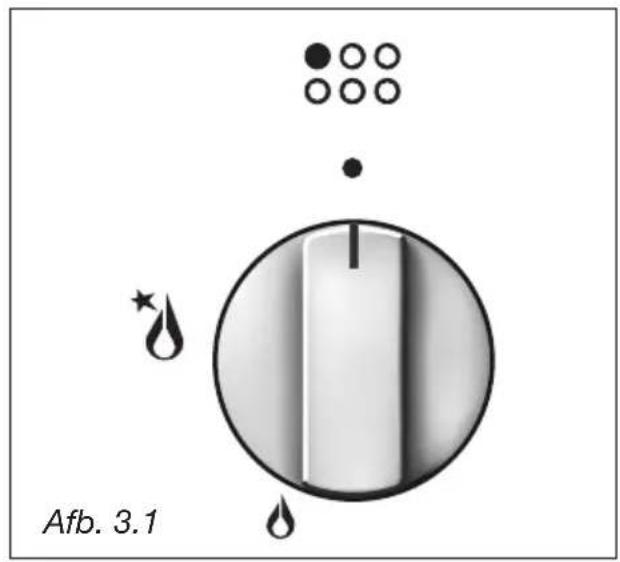

De gastoevoer maar de brander worden bediend door een knop (Afb. 3.1).

Door het merkteken op de knop rechtover de verschillende symbolen op het bedieningsbord teplaatsen gekommt men:

• merkpunt : gesloten kraan

(uitgedoofdebrander)

• merkpunt : vol debiet

(brander op maximum)

• merkpunt : vertraagd debiet

(brander op minimum)

Als de branders met moeite ontbranden vanwege de eigenschappen van het gas dat hetplaatselijke gasbedrijf levert, probeer het dan met de knop op de laagste stand.

Gebruik de hoogste stand om vloeistof snel aan de kook te brengen en de laagste stand voor het voorzichtig opwarmen van voedsel en om vloeistof aan de kook te honden.

Zet de bedieningsknop algid op een stand tussen de hoogste en de laagste stand, en nooit tussen de hoogste en de gesloten stand.

Let op: Het oppervlak van het komfoor wordenijdens het koken zeer heet.
Houd kinderen uit de buurt van het komfoor

Controleer na het koken.altijd of u de bedieningsknopaar de geslo ten stand heeft teruggedraaid. Wanner u het komfoor Niet gebruikt is het verstandig om de kraan op de gastoevoer zich te draaien.

ONSTEKING VAN DE BRANDERS MET VEILIGHEIDSVENTIEL

Om de branders aan te steken:

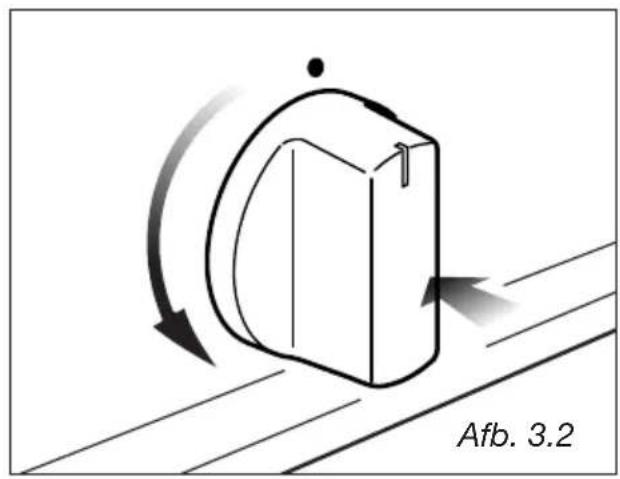

1 - Om een brander te ontsteken要去 u de bijbehorende bedieningsknop indrukken en maar de hoogste stand (grote vlam) daaien; houd de bedieningsknop ingedrukt totdat de brander aan is. (Als de stroom is uitgevalten kunt u de brander ontsteken door er een vlam bij te honden).
2 - Wacht ongeveer tien seconden na de ontsteking van de brander, alvorens de knop waar los te lately (deijd om het veiligheidsventiel te bewapenen).
3 - Regel de gaskraan op de gewenste stand.

Mocht de vlam van de brander om welke reden ook doven, dan zal de veiligheids-klep de gastoevoer automatisch afbreken.

Om de werkung waar te hervatten moet u de knop in de stand .draaien en de brander opniew ontsteken volgens bovenstaande instructies.

Indien bijzondere lokale omstandigheden van het gedistribueerde gas de ontsteking van de brander moeizaam make, wanner de knop in de stand van het maximumdebiet staat, adviseren wij de procedure nogmaalsuit te voeren, maar nu met de knop in de minimumstand. (Als de stroom is uitgeallen kunt u de brander ontsteken door er een vlam bij te honden).

KEUZE VAN BRANDERS

De positie van de branders staat aangeduid op het bedieningsbord. Het symbool met verschillende kleur of grafisme duidt de brander aan die bediend worden door de kraan die zich er net onder bevindt.

De brander dient gekozen te worden in funktie van de diameter en de inhoud van de gebruikte kookpan.

Ter inlichting: de branders en kookpannen要去en volgens de hiernavolgende aanduidingen gebrukt te worden:

BRANDERS DIAMETER KOOKPANNEN

Hulpbrander 12 - 14 cm

Half-snelle 16 - 24 cm

Snelle 24 - 24 cm

Driedubbele kroon 26 - 28 cm

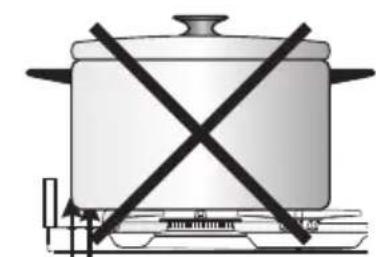

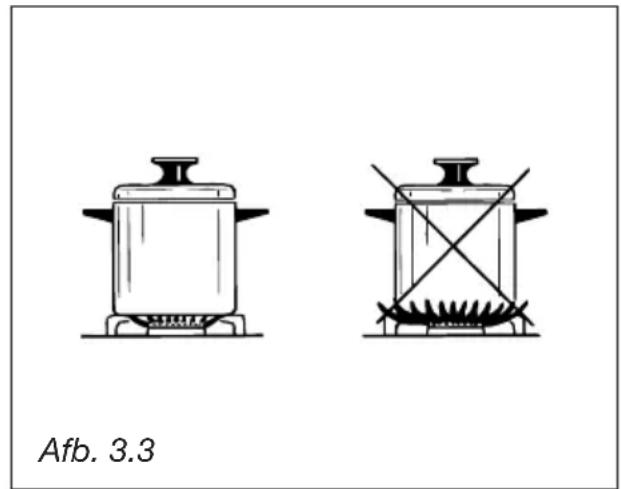

Gebruik geen pannen met een holle of bolle bodem

Het is belangrijk dat de diameter van de kookpan aangepast is aan het vermogen van de brandier teneinde het hoog rendement van de branders zo goed möglich te gebruiken en het onnodig gasverbruik te vermijden. Eenkleine kookpan op een grote branderplaatsen teneinde het gerecht vlugger aan de kook te brengen, dient tot niets want de warmteabsorptie blijft steedsdezelfdetegenover het volume en de oppervlakte van de braadpan.

LUCHTSTRAAL (koelventilator)

LUCHTSTRAAL (koelventilator)

LUCHTSTRAAL (koelventilator)

GEBRUKSAANWIJZINGEN VOOR DE SNELLE BRANDER

Afb. 3.4

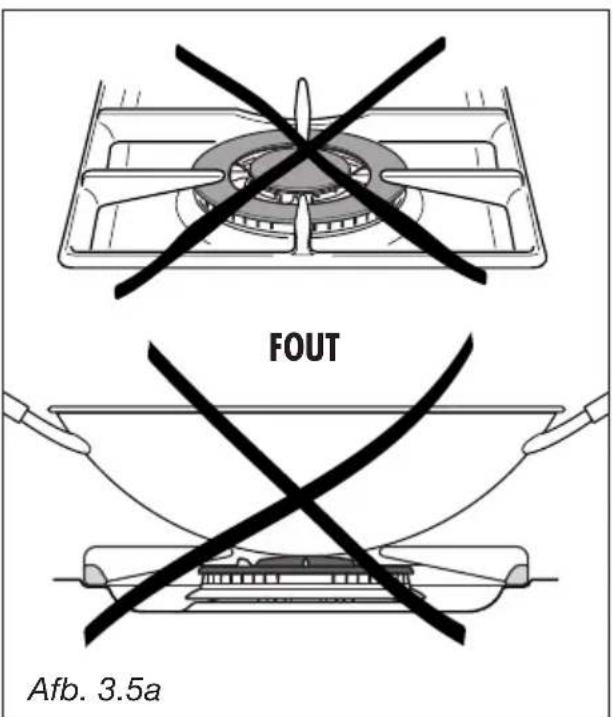

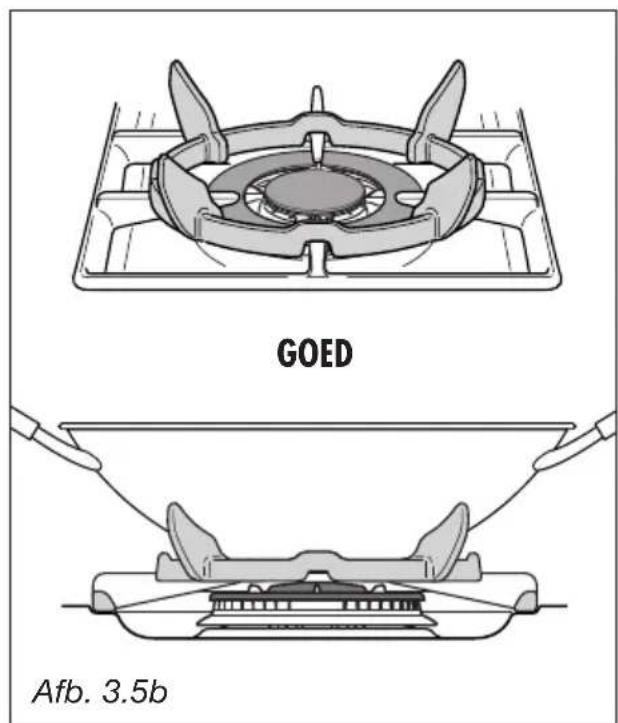

GEBRUKSAANWIJZINGEN VOOR DE DRIEVoudige BRANDER (Afb. 3.5a - 3.5b)

Plaats een pan met een platte bodemrechtstreeks op de pannendrager.

Wanner u een WOK pan gebruikt, moet u de meegeleverde standard op de branderplaatsen om een slechte werkung van de drievoudige brander te voorkomen (Afb. 3.5a - 3.5b).

4 - ELEKTRISCHE MULTIFUNKTIE OVEN (oven links)

Opgelet :

Tijdens de werkking van de oven is de ovendeur warm.

Houdt dejonge kinderen op afstand.

ALGEMENE KENMERKEN

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke Funktionele kenmerken bezit Het is inderdaad möglich 7 verschillende funkties te gebruiken om aan elke kookvereiste te voldoen.

Deze 7 funkties, met thermostatische controle, worden verwezenlijk door 4 verwarmingselementen:

• Onderweerstand 1200 W
• Bovenweerstand 1000 W
• Grillweerstand 2000 W
• Ringvormige watstand 2200 W

OPMERING:

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand te latent werken enervolgens nogmaals 30 minutes op de maximumtemperatuur (thermostaatknop op 250^) in de standen enom alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

Gedurende het gebruik worden het apparaat warm. Opletten om Niet de warme elementen binnen de oven te treffen.

WERKINGSPRINCPE

Het opwarmen en koken met de MULTI-FUNKTIE oven gebeurt als volgt:

a. door natuurlijke convectie De warmte worden produeerd door de boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwt deze door de witgloeiende schroefgangen van een elektrische waarstand en stuwt deze weein de moffel. De warme lucht - alvorens wee aangezogen te worden omdezelfde cyc/us te hernemen - omhult de gerechten in de oven waardoor deze vlug en volledig gaargekoekt worden.

Bovendien kan men verschillende gerechten tegelijkertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand geproduekerde warmte worden door de turbine in de oven verdeld.

d. door straling

De warmte worden de infra-roods-tralen van de grillweerstand uitgestraald.

e. door straling en ventilatie

De door de infra-loodgrillweerstanduitgestraalde warmte wordt door deturbine in de oven verdoeffd.

f.ventilatie

Het voedsel worden zonder verwarming door de ventilator ontdooid.

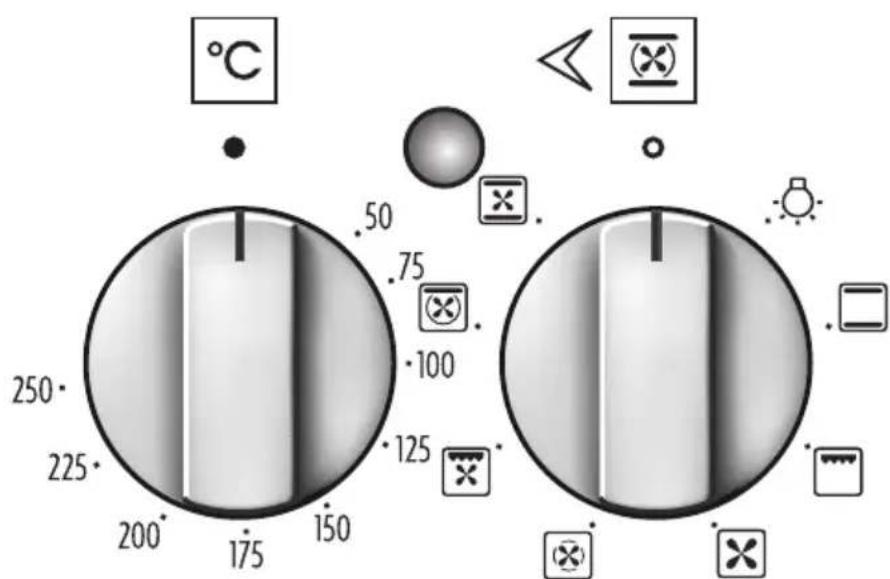

Afb. 4.1 Afb. 4.2

THERMOSTAAT (Afb. 4.1)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste funktie teplaatsen en door dethermostaatknop op de gewenste temperatuur in te stellen.

De contrôle van de werkung (ON-OFF) van de verwarmingselementen worden UITgevoerd door de thermostat;� werking worden aangegeven door het lampje op het knoppenbord.

BAKSTANDENSCHAKELAAR (Afb. 4.2)

Draai de knop met de klok mee om eén van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie,licht het ovenlampje op.

De oven blijft verlicht als de schakelaar op een van de funkties is ingesteld.

TRADITIONEEL KOPEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte worden door natuurlijke convectie verspreid en de temperatuur要去 geregeld worden van 50^ tot 250^ met dethermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven teplaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt moeten worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische waarstand met infra-loodstraling.

Met de ovendeur zich gebruiken en met de thermostaatknop op een stand:tussen 50^ en 225^ voor ten hoogste 15 minuten enervolgens op 175^

De grill nicht langer dan 30 min. gebruiken.

Opgelet :ijdens de werkking van de oven is de ovendeur warm. Houdt dejonge kinde- ren op afstand.

Voor een correct gebruik verwijzen wij hier hoofdstuk "Gebruik van de grill"

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVRO REN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.

Te gebruiken met dethermostaatknop op stand *daar elke andere stand geen enkeleuitwerking heeft.

Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

Aangeraden Gebruik:

Om snel de ingevroren gerechten te ontvriezen.

Ongeveer één ur per kilo.

De duur variëert in funktie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

KOKEN MET WARME LUCHT

Werking van de ringvormige waterrstand en van de turbine.

De warmte worden door gedwonden convectie verspreid en de temperatuur dient gere-geld te worden van 50^ tot 250 ^ C d.m.v. de thermostaatknop. De oven要去iet voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje要去en hebben en binnen zacht of roze dienen te+zijn.

Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-loodgrillweerstand en de turbine.

De warmte worden hoofdzakelijk verspreid door straling en de ventilator verdeelt de warmte over de ganse oven. De temperatuur moet d.m.v. dethermostaatknop worden geregeld op een stand tussen 50^ en 175^ (voor maximaal 30 minutes).

De oven要去verwarmd worden gedurende 5 minute.

Attentie: Voor gebruik要去 de deut-van de oven gesloten zijn.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij hier hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk,entre-côte,hamburger,enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF Zachtjes OPWARMEN VAN GERECHTEM

Werking van de bovenweerstand, van de ringvormige wonderstand en de turbine.

De warmte worden verspreid door gedwongen convectie, metmeer intensiteit op het niveau van de bovenweerstand.

De temperatuur dient geregeld te worden van 50^ tot 140^ met dethermostaatknop.

Aangeraden Gebruik:

Om vooraf gekookte gerechten warm te houden. Om zachtjes de reeds gekookte gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.

De boven-en onderwarmte worden in de oven verdoeffd door semi gedwongen convectie.

De temperatuur dient geregeld te worden van 50^ tot 250^ met dethermostaatknop.

Aangeraden Gebruik:

Voor große hoeveelheden en grotere volumes die gelijkmatig要去en gebakken of gebraden worden.

Vb.: roulades, kalkoen, lamsbout, taart, enz.

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in bokalen geleurt als volgt (volle bokalen, hermetisch gesloten):

a. de schakelaar op stand paatsen;
b. dethermostaatknop op stand 185^ plaatsen en de oven voorverwarmen;
c. de druiplaat met warm water vullen;
d. de bokalen op de druiplaat zetten en erop letten dat ze elkaar Niet raken; de deksels bevochtigen met water; de ovendeur sluiten en de thermostaatknop op stand 135^ plaatsen.

Wanneer het steriliseren begint, t.w.
wanneer er luchtbellen in de bokalen
gevormd wor den, de oven uitschakelen
en lien afkoelen.

VERBETEREN

De schakelaar op stand paatsen en dethermostaatknop op stand 150^ Brood wordt weeer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werk.

BRADEN

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

• de oventemperatuurinstellen:tussen 180^ en 200^
• de hoeveelheid en de kwaliteit van het vlees.

SIMULTAAN KOKEN

De standen en de MULTIFUNKTIE oven latent toe verschillende heterogene bereidingen simultaan te koken. Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is möglichk odomat de dampen en vetten geoxydeerd worden door de elektrische waarstand en zich dus nicht kuren afzetten op de gerechten.

De enige te nemen voorzorgen zich:

• de kooktemperaturen要去en zo dicht möglich bij elkaar liggen met een verschil van maximum 20^ tot 25^ tussen de extreem vereiste temperaturen voor de verschillende gerechten;
• de gerechten zullen op verschillende tijdstippen in de oven geplaast worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energia enijdbesparing.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand kan het roosteren zonder braadspit gbeuren, waar delucht volledig rond de gerechten verspreid worden. De thermostaatknop op stand 175^ plaatsen en na voorverwarming van de oven de gerechten op het roosterplaatsen, de ovendeur sluiten en de oven latent verder verwarmen tot het roosteren voleindigd is.

Voor het eind van de kookitijd enkele boterkrulletjes toevoegen om het mooie gravneffekt te bekomen.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zich heet.

Houd kinderen weg van de oven.

KOPEN MET DE GRILL

De oven moet voorverwarmd worden gedurende 5 minute.

Voor gebruik要去 de deur van de oven gesloten zich.

Het gerecht op het ovenroosterplaatsend dat zo hoog möglich in de oven worden geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik要去 de deur van de oven gesloten zich.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens- te temperatuur.

Wanner de oven de gewenste temperatur bereikt heeft, het gerecht in de ovenplaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatatie geben we in volgende tabel enkele gerechten met hun bereid ingstemperauren in ^ C

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rundsvlees met uitjes 175^

Macaronikrans 175^

Vier-vierde gebak 175^

Zeebrasem met uitjes 200^

Forel met amandelen 200^

Wijting in de oven 200^

Eend 200^

Aardappelen in de oven 200^

Appeltaart 200°C

Soezendeeg 200°C

Geroosterde paprika's 200^

Kalfskotelet 200^

Varkenskotelet 200^

Lamskotelet 225°C

Kalfsgebraad 225°C

Kippegebraad 225°C

Appelen in de oven 225^

Eieren in vuurvaste schoteltjes 225^

Opgelet:
Tijdens de werkking van de oven is de ovendeur warm.
Houdt dejonge kinderen op afstand.

ALGEMENE KENMERKEN

Het fomuis wordt in propere staat geleverd. Nochtans is het aangeraden, voor het eerste gebruik, de oven te latent warmer op maximum temperatuur (250^) om de eventuele vetsporen op de waarstanden te verwijderen.

De elektrische oven is uitgerust met 3\ weerstanden:

• Bovenweerstand 700 W
• Onderweerstand 800 W
• Grillweerstand 1450 W

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

Gedurende het gebruik worden het appar-. raat warm. Opletten om Niet de warme elementen binnen de oven te treffen.

OPMERING:

Alvorens de oven voor de eerste keer te gebruiken, de oven leeg aanzetten. Stel de hoogste stand in en zet de temperatuurknop op 250^

Laat de oven gedurende een uur in func
tie enstaan en daarna nog 15 minu
ten in functie

Hierdoor worden eventuele vetresten van de verwarmingselomenten verwijderd.

WERKINGSPRINCPE

Het opwarmen en koken met de NATUURLIKE CONVECTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte worden produceerd door de boven- en onderweerstand.

b. door straling

De warmte worden door de infra-roods-tralen van de grillweerstand uitgestraald (Voor gebruik moet de deur van de oven gesloten zich).

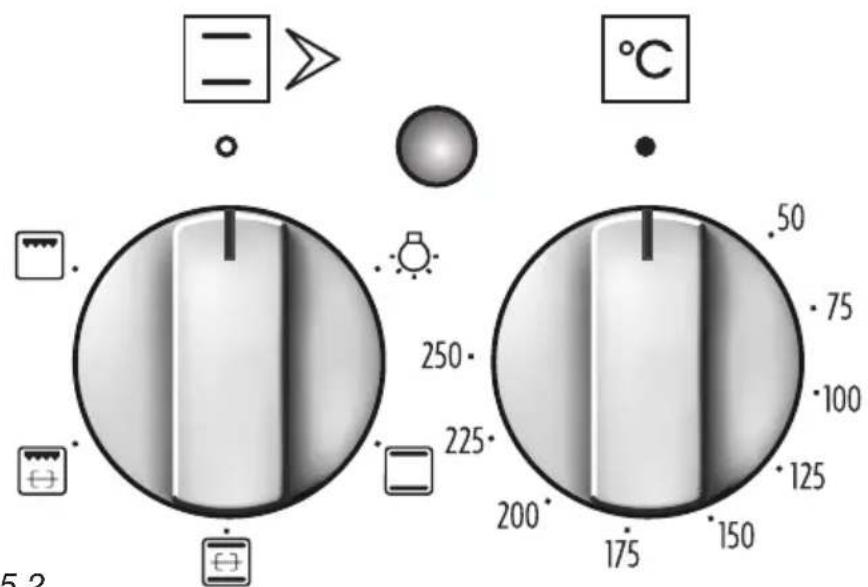

Afb. 5.1 Afb. 5.2

BAKSTANDENSCHAKELAAR (Afb. 5.1)

Draai de knop met de klok mee om eén van de bakstanden in te stellen.

THERMOSTAAT (Afb. 5.2)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste functie teplaatsen en door dethermostaatknop op de gewenste temperatuur in te stellen (van 50^ tot 250 ^ C

De contrôle van de werkung (ON-OFF) van de verwarmingselementen worden uitgevoerd door dethermostat; zich werking worden aangegeven door het lampje op het knoppenbord.

VERLICHTING

Bij het instellen van de knop in deze positie,licht het ovenlampje op.

De oven blijverlicht als de schakelaar op een van de funkties is ingesteld.

TRADITIONEEL KOPEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte worden door natuurlijke convectie verspreid en de temperatuur moet geregeld worden van 50^ tot 250

^ C met de thermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven teplaatsen.

In de stand treedt de draaispitmotor in werking.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekoekt要去en worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische waarstand met infra-loodstraling.

Met de ovendeur dicht gebruiken en met de thermostaatknop op een stand tussen 50^ en 225^ voor ten hoogste 15 minutes en verwolgens op 175^

In de stand treedt de draaispitmotor in werking.

Voor een correct gebruik verwijzen wij waar het hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Traditioneel roosteren met de grill, bra-den, bruinen, gratineren, roosteren, enz.

De grill nicht langer dan 30 min. gebruiken.

Opgelet : tijdens de werkking van de oven is de ovendeur warm. Houdt dejonge kinderen op afstand.

KOPEN MET DE GRILL

De oven要去oorverwarmd worden gedurende 5 minute.

Voor gebruik要去 de deur van de oven gesloten zich.

Het gerecht op het ovenroosterplaatsend dat zo hoog möglichk in de oven worden geschoven.

Breng de overschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik要去 de deur van de oven gesloten zich.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zich heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens- te temperatuur.

Wanner de oven de gewenste temperatuur bereikt heeft, het gerecht in de ovenplaatsen en de kooktijd nakijken. De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatatie gehen we in volgendetabel enkele gerechten met hun bereidingstemperauren in ^ C

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Savoiegebakjes 150°C
Chocoladecake 150°C
Rijst in de oven 150°C
Konijnepastei 175°C
Kaassoufflé 175°C
Rundsvlees met uitjes 175°C
Macaronikrans 175°C
Vier-vertege gebak 175°C
Karamelvla 175°C
Gevulde tomaten 200°C
Pizza 200°C
Zeebrasem met uitjes	200°C
Forel met amandelen	200°C
Wijting in de oven	200°C
Eend	200°C
Aardappelen in de oven	200°C
Appeltaart	200°C
Soezendeeg	200°C
Geroosterde paprika's	200°C
Kalfskotelet 200°C
Varkenskotelet 200°C
Lamskotelet	225°C
Kalfsgebraad	225°C
Kippegebraad	225°C
Appelen in de oven	225°C
Eieren in vuurvaste schoteltjes	225°C
Omelet	225°C
Rundsgebraad 225°C
Lamsbout	225°C
Lamsschouder 225°C
Gegratineerde macaroni	225°C

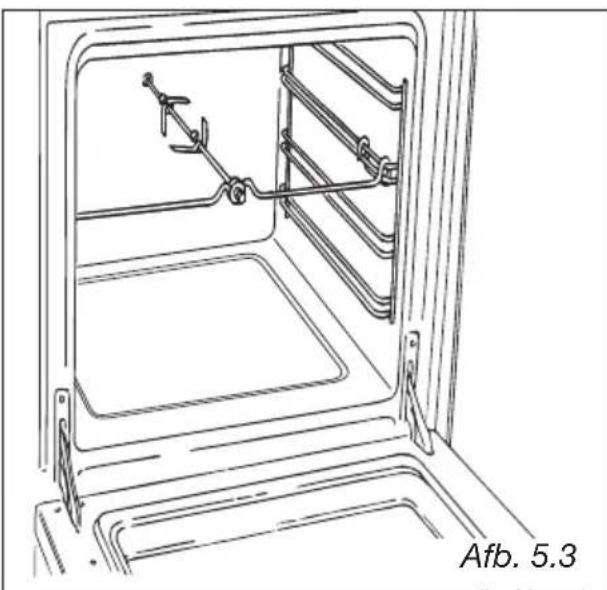

BRAADSPIT (Afb. 5.3)

De fornuizen uitgerust met een braadspit.

Dit dient om de gerechten aan het spit le braden door middel van het gebruik van de grillbrander.

Dit onderdeel bestaat UIT:

• 1 elektrische motor, in de hinterwand van de oven geplaatst.
• 1 spit uit roestvrij handvat en twee regelbare vorken.
  -1 steun voor het spit dat men op de midden richel van de oven plaatst.

GEBRUK VAN HET BRAADSPIT

(Afb. 5.3)

• De braadslee op de onderste richel van de ovenplaatsen en de steun op de middenrichel.
• Het spit in het braadstuk rijgen en het met de vorken vastleggen.
• Het spit in het gat van de motorplaatsen en op de steun leggen. Het handvat maar links draaien en het wegemen.

De draairichting van de hendel is van links maar rechts, of omgekeerd.

Attentie: Voor gebruik要去 de deur van de oven gesloten zich.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

6 - ELETRONISCHE KLOK/PROGRAMMEUR

De elektronische klok/programmeur is een inrichting die de volgende functies groepeert, die met een enkele hand kunnen geprogrammeerd worden:

• Klok12 urem met verlichte wijzers (uren, minutes en seconden).
• Timer (tot 60 minutes).
  -Programma voor automatisch koken in de oven. Aanschakeling op het geprogrammeerde uur (binnen de 12 uren vanaf het ogenblick van de programmering) en automatische uitschakeling na de geprogrammeerde kooktijd (max. 6 uren).
  -Programma voor halfautomatisch koken in de oven. Automatische uitschakeling van de oven na de geprogrammeerde kookitijd (max 6 uren).

Beschrijving van de drukknoppen:

Timer

Kooktijd/Uur van=einde koektijd

Vooruitgaan van de cijfers van alle functies

Achteruitgaan van de cijfers van alle functies

Opmerking: De programmering (met een enkele hand) worden uitgevoerd doorte drukken op de toets die overeenstemmet met de gewenste functie, en nadat mendeze heeft losgelaten, is het voldoende binnen de 7 seconden de tijd te beginnen instellen met de toetsen

De klok/programmeur wordt op nul afgesteld bij iedere onderbreking van de elektrische energia.

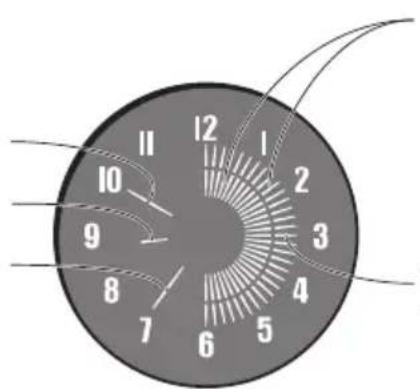

KLOK:

Verlichte wijzer van de minuten

Verlichte wijzer van de uren

Verlichte wijzer van de seconden

AUTOMATISCH OF HALFAUTOMATISCH KOKEN

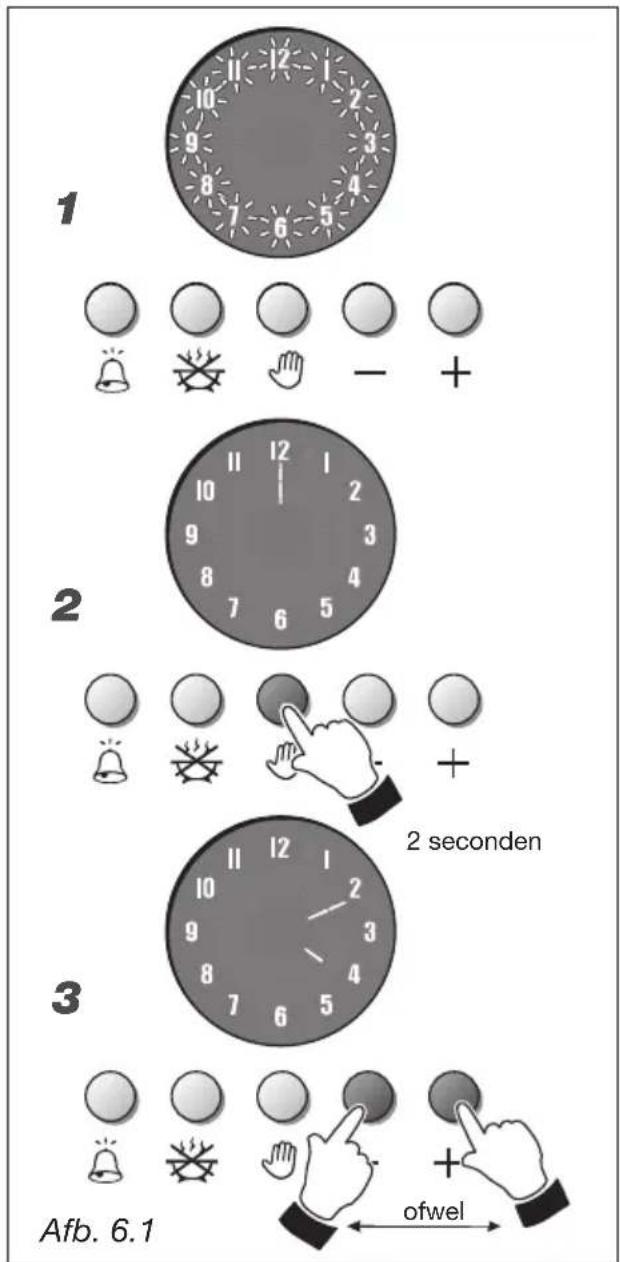

1. Afb. 6.1 - Bij de eerste elektrische aansluiting van de oven of na een stroomonderbreking, zullen alle nummers van de programmeur knipperen.
   2.Afb.6.1 - Om het uur te regelen, de toets indrukken gedurende een seconde; de wijzer za aangaan op de 12.
2. Afb. 6.1 - Binnen de 7 seconden de drukknop of+indrukken om de verlichte uur- en minutenwijzers te regelen. Wanner de regeling beeindigd is, za de verlichte secondenwijzer verschijnen.

Opmerking: De regeling van de klok houdt de op nul afstelling in van eventuele programma's inuitvoering of van ingestelde programma's.

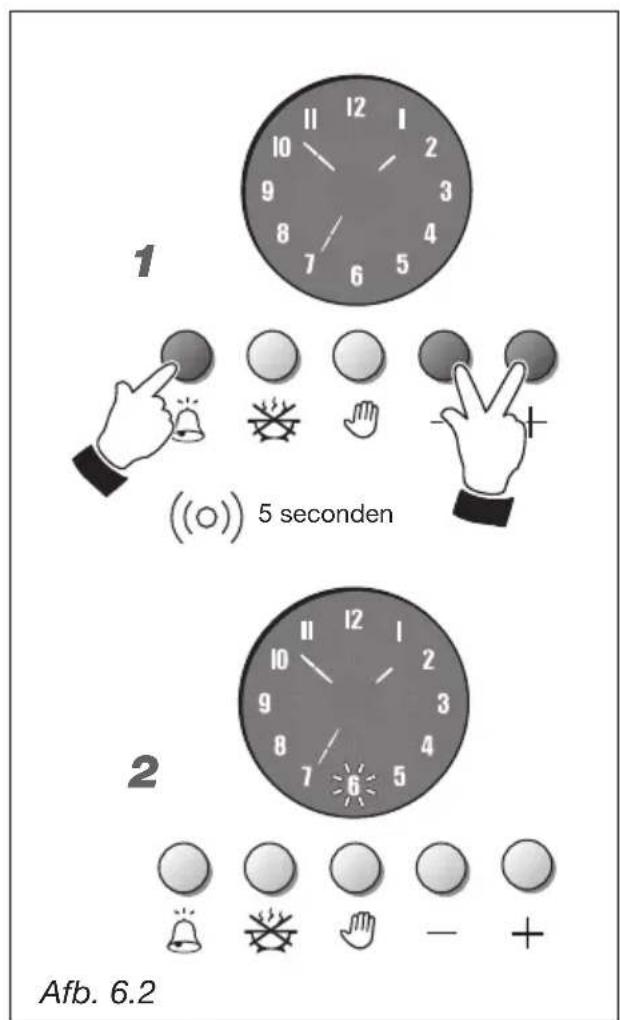

SHOWROOMMODUS (Afb. 6.2)

Wanneer de Showroomfunctie actief is, is het Niet möglich de oven te gebruiken (de oven werkt nicht).

Deze functie kan alleen ge(de)activeerd worden in de modus Dagtijd.

Druk op de knop verwolgens op knop en verwolgens op knop ; houd deze drie knoppen ingedrukt totdat er een zoemer klinkt (na ongeveer vijf seconden).

Drie korte piepgeluiden geben aan dat de Showroomfunctie actief is, en een kort piepgeluid geeft aan dat de functie inactief is.

Als de Showroommodus actief is, wordt dit aangegeven in de modus Dagtijd door het snel knipperende cijfer "6" op het display (elke 10 seconden).

De huidige modus worden gehandhaafd nadat de stroom worden afgesloten en na resetten.

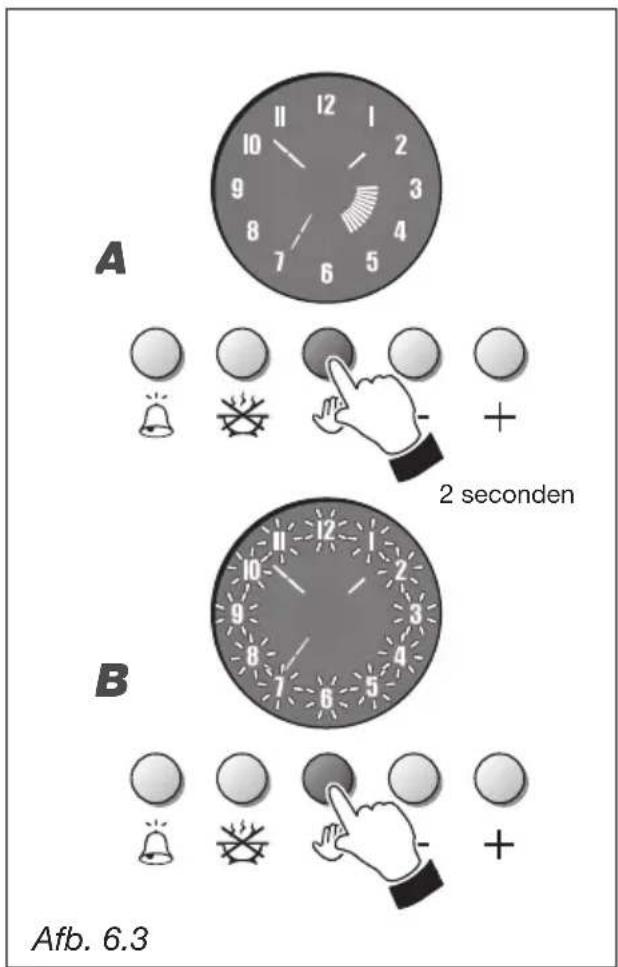

MANUEEL KOKEN ZONDER PROGRAMMEUR (Afb. 6.3)

Om de oven manueel te gebruiken, d.w.z. zonder de hulp van de programmeur, mogen de nummers nicht knippenen of mag er geen enkel intern verlicht segment aanijken (er mogen geen halfautomatische of automatische kookprogramma's ingesteldijken).

A. Afb. 6.3 - Programmeur met ingesteld programma.

Om het programme te annuleren,
gedurende 2 seconden de drukknop
indrukken; de interne verlichte
segmenten zullen uitgaan.

B.Afb. 6.3 - Programmeur met knipperende nummers (deze omstandigheid doet zich voor na de uitschakeling van het geluidssignaal van einde kooktijd).

De drukknop indrukken. De num- mers worden stabel en de programmeur zar overgeschakeld worden maar manueel.

Opgelet: Op het einde van het koken de oven manueel uitschakelen en hierbij onmiddelijk de knoppen van de schakelaar en van de thermostat aan de stand van uit (OFF) draaien.

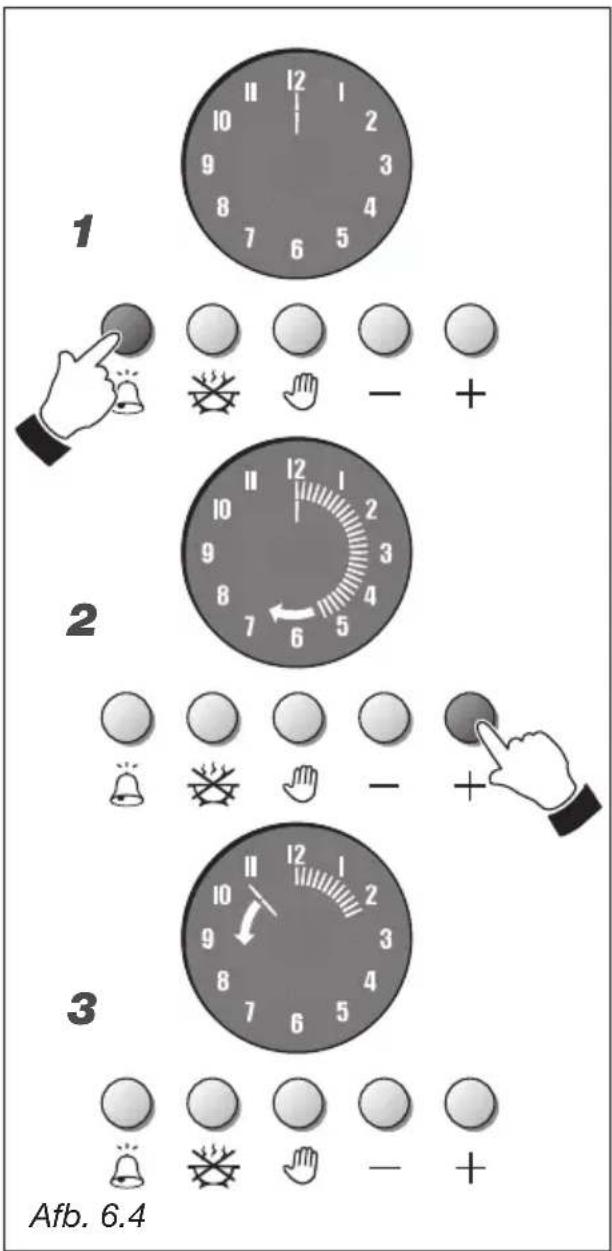

TIMER (Afb. 6.4)

De functie timer bestaat uitsluitend uit een geluidssignaal dat kan afgesteld worden voor een maximumijd van 60 minutes.

1. Afb. 6.4 - Om de hijd in te stellen, drukken op de drukknop
2. Afb. 6.4 - Binnen de 7 seconden drukken op de drukknop t at de externe segmenten aangaan die overeenstemmen met de gewenste tijd (ieder segment stemt overeen met 1 minuut). Indien de gewenste tijd verstreken is, drukken op de drukknop tot de regeling is uitgevoerd.
3. Afb. 6.4 - Het aftellen begint onmiddelrijk en worden gevisualiseerd door een verlichte wijzer die draait gegen de wijzers van de klok en die bij iedere toer (1 minuut) een segment za uitschakelen.

Tijdens het aftellen is het möglich op gegelijk weltogenblik de ingestelde tijd te veranderen door te drukken op de toetsen + of om het aftellen op nul af te stellen, drukken op de toets ; tot aan het uitgaan van alle aangeschakelde externe sectoren).

Wanner de tiled verstreken is, zal het laatste verlichte segment uitgaan en er zaleen intermitterend geluidssignaal geactiveerd worden dat onderbroken kan worden door te drukken op een willekeurige drukknop. Het display visualiseert opnieuw het uur.

Om de klok te visualiserenijdens het aftellen, een ogenblick de drukknop (afb. 6.5); om opnieuw het aftellen te visualiseren, terug een ogenblick de drukknop indrukken.

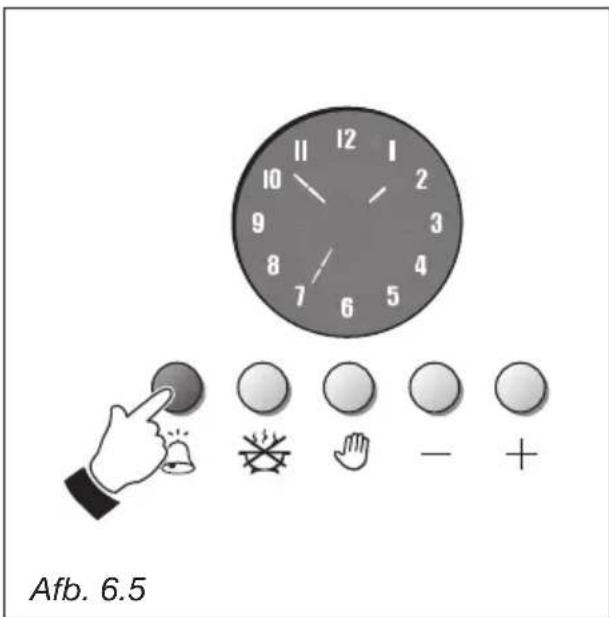

Opmerking: De functie timer kan ook ingesteld worden indien er een halfautomatische of een automatische kooktijd in uitvoering is.

OPGELET: De functie timer schakelt de oven nicht automatisch uit op het einde van de tijd ingesteld door de timer. De oven manueel uitschakelen door de knoppen van de schakelaar en van de thermostat te draaien maar de stand vanuit (OFF).

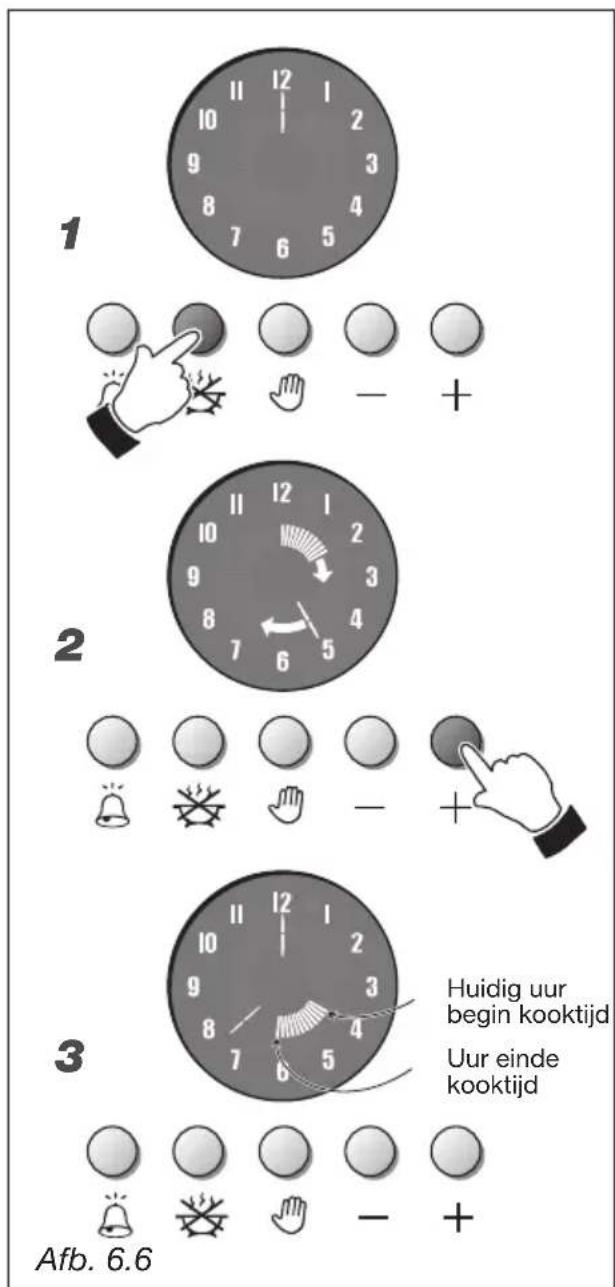

HALFAUTOMATISCH KOKEN (Afb. 6.6)

Dient om de oven automatisch uit te schake-len nadat de gewenste kooktijd verstreken is.

1. Afb. 6.6 - Om de kooktijd in te stellen (max 6 uren) drukken op de drukknop, wijzers van de klok gaan uit en er.gaat een wijzer aan op de 12.
2. Afb. 6.6 - Binnen de 7 seconden drukken op de drukknop een verlichte wijzer (zoals die van de Minutes en de seconden) worden geactiveerd. Ieder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minutes een intern segment aan (5 segmenten zichgelijk aan een uur). Indien de gewensteijd verstreten is, de drukknop indrukken tot de regeling isuitgevoerd.
3. Afb. 6.6 - Na 7 seconden zullen de aangeschakelde interne segmenten zich gaanplaatsen op het huidige uur en hierbij de geprogrammeerde kooktijd aanuiden.
4. De temperatuur en de kookfunctie van de oven instellen door in te grijpen op de desbetreffende knoppen van de schakelaar en van dethermostat (zie specifieke hoofdstukken).De oven zal onmiddelijk aangaan en wonneer de ingestelde tijd verstreken is, zal hij automatisch uitgaan.

Tijdens het koken zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen graduateeluitgaan met het verlopen van de tijd (een alle 12 minutes).

Tijdens het kookprogramma is het möglich op gewiek weltogenblik de ingestelde tijd te veranderen door eerst de toets envervolgens de toetsen of in te drukken.

Wanner de tijd verstreken is, za het LAST verlichte segment uitgaan, de oven za uitgaan, alle nummers van de klok zullen knipperen en er za een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaaluit tschakelen, een willekeurige drukknop indrukken.

Om het knipperen van de nummers van de klok uit te schakelen, drukken op de druk-knop

Het kookprogramma kan geannuleerd worden op gelijk welt ogenblick door de drukknop gedurende 2 seconden in te drukken.

Opgelet: Op het einde van het halfautomatisch koken onmiddelijk de knoppen van de schakelaar en van de thermostat van de oven maar de stand vanuit (OFF) draaien.

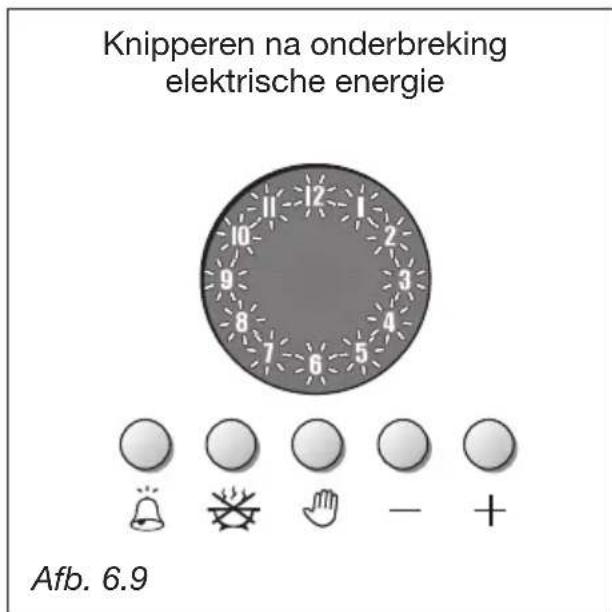

Opgelet: De onderbreking van de elektrischenergie veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking worden gesignaleerd door de knipperende nummers zonder verlichte wijzers - Afb. 6.9).

AUTOMATISCH KOKEN (Afb. 6.7)

Dient om de oven aan te schakelen op een vooringesteld uur en automatisch uit te schakelen nadat de geprogrammeerde kooktijd verstreken is. Om in de oven te koken in automatisch, moet men:

• De kooktijd instellen (max 6 uren).
• Het uw van einde kooktijd instellen (binnen de 12 uren vanaf het ogenblick van programmering).
• De temperatuur en de kookfunctie van de oven instellen.

Deze operations worden op de volgende manier uitgevoerd:

1. Afb. 6.7 - De kooktijd instellen door te drukken op de drukknop de wijzers van de klok gaan uit en er.gaat een wijzer aan op de 12.
2. Afb. 6.7 - Binnen de 7 seconden de drukknop indrukken en er wordt een verlichte wijzer geactiveerd (zoals die van de minutes en de seconden). Ieder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minutes een intern segment aan (5 segmenten zichgelijk aan een uur). Indien de gewensteijd verstreten is, de drukknop indrukken tot de regeling is uitgevoerd.
3. Afb. 6.7 - Binnen de 7 seconden nogmaals op de toets drukken; de aangeschakelde interne segmenten zullen zich op het huidige uur gaanplaatsen.
4. Afb. 6.7 - Binnen de 7 seconden drukken op de toets tot de aangeschakelde segmenten verplaatst worden op het uur waarop men het koken wenst uit te voeren. Indien het gewenste uur overschreten is, drukken op de drukknop tot de regeling is uitgevoerd.
5. Afb. 6.7 - Na 7 seconden worden de wijzers van de klok terug gevisualiseerd en de aangeschakelde segmenten duiden de kooktijd aan.
6. De temperatuur en de kookfunctie instellen door in te grijpen op de desbetreffende knappen van de schakelaar en van de thermostataat van de oven (zie specifieke hoofdstukken). Nu is de oven geprogrammeerd en za aangaan en aan blijven voor teijd aangeduid door de verlichte segmenten, nadien zal hij automatisch uitgaan.

Wanner het koken begint, zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen Graduate uitgaan met het verlopen van deijd (een alle 12 minutes). Tijdens het kookprogramma is het möglichk op gelijk welk ogenblik de ingestelde tijd te veranderen door eerst op de toets en verzolgens op de toetsen + of te drukken.

Wanner de tijd verstreken is, zal het LASTe verlichte segment uitgaan, de oven za uitgaan, alle nummers van de klok zullen knipperen en er za een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaaluit te schakelen, drukken op een willekeurige drukknop.

Om het knipperen van de nummers van de klokuit te schakelen, drukken op de drukknop

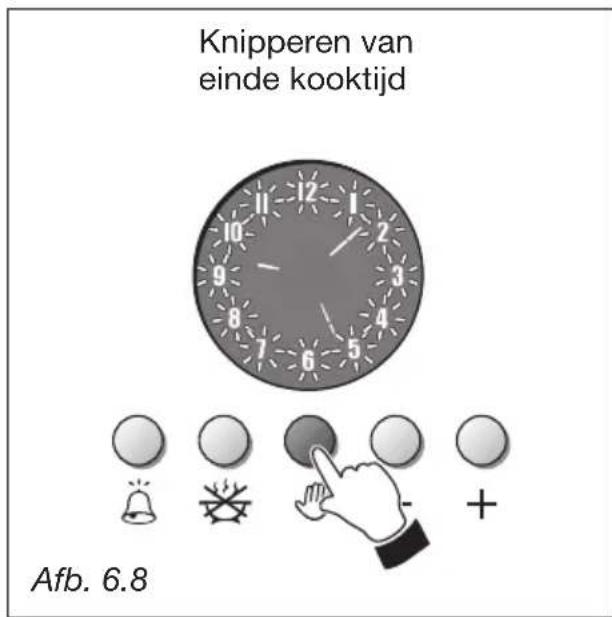

Het kookprogramma kan geannuleerd worden op gelijk welk ogenblick door te drukken op de drukknop gedurende 2 seconden.

Opgelet: Op het einde van het automatisch koken onmiddelijk de knoppen van de schakelaar en van dethermostaat van de oven maar de stand van uit (OFF) draaien.

Opgelet: De onderbreking van de elektrische energia veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking worden gesignaleerd door de knipperende nummers zonder verlichte wijzers - afb. 6.9).

7 - ONDERHOUD

ALGEMENE RAADGEVINGEN

Wanner het toestel nicht gebruikt wordt is het raadzaam de gastoevoerkraan te sluiten.
- De staat van de aansluitingsbuis van de fles of de gasleiding regelmatig controleren. Deze moet in perfekte staat zich en moet onmiddelijk verzangen worden in geval er anomalien vastgesteld worden.
- Het smeren van de kranen mag enkel uitgevoerd worden door een vakman. Wanner een kraan stram worden,DEXI Niet forceren.
- Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

EMAIL

De geëmailleerde delen mogen enkel schoongemaakt worden met een sponsen zeep of andere nicht schurende middelen. Bij voorkeur met een zeemvel droogwrijven.

Alkalische of zure vlekken (citroensap, azijn, enz...)要去en onmiddelijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

Let op

Het apparaat kan zeer heet worden, vooral rondon de kookzones. Daarom is het belangrijk dat kinderen nicht alleen in de keuken worden gelaten wonneer het apparaat in werkig is.

Geen machine met stoomstralen gebruiken want het vocht zou in het apparaat können binnendringen en het gebruik ervan gevaarlijk make.

Gebruik geen harde schurende poetsmiddelen of scherpe metalen voorwerpen om het glas te poetsen aangezien zich het oppervlak hunnen krassen, dit kan leiden tot het breken van het glas.

DE MODELLEN VAN HET ROESTVRIJE STAAL - DE OPPERVILAKTEN VAN HET ROESTVRIJE STAAL

Schoonmaken met een special - in de handel verkrijgbaar - middel.
Afdrogen met een zachte doek, liefst met een zeem.

Opmerking: Bij een ononderbroken gebruik kan de voortdurend hoge temperatuur verkleuringen om de branders veroorzaken.

DE DELEN VAN HET ROESTVRIJE STAAL EN VAN HET ALUMINIUM - GESCHILDERDE EN GEDRUKTE OPPERVLAKTE

Reinig deze onderdelen en oppervlakken met een hiervoor geschikt reinigingsmiddel. Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen altijd zeer zorgvuldig gereinigdt te worden om beschadigingen te voorkomen. U wordt geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

LET OP: Gebruik nooit schurende of bijtende reinigingsmiddelen aangezie denze het beschermende oppervlak onherstelbaar beschadigen.

VERVANGEN VAN HET OVENLAMPJE

Haal de stekker van het aansluitsnooruit het stopcontact.

Draai het lampje los en verrang het door een lampje dat bestand is gegen hoge temperaturen (300^) spanning 230V (50 Hz), E14.

OVENRUIMTE

Maak de ovenruimte na iedere kookbeurt schoon.

Voor de schoonmaak de rekken aan de zijkanten van de oventuimte uitmelen en deze terugmonteren als ukaar bent. Wanner de oven nog lauw is, de binnenwanden afwassen met een doeck die in heet water met zeep of een ander geschikt product gedrenkt is.

De bodem van de oven, de zijdelingserekken, de druipschaal en het rooster zich uit te nemen en in de goatsteen te wassen.

GASKRANEN

Wend u tot de Servicedienst als de gaskranen nicht goed werken (0900-2352673).

BRANDERS EN ROOSTERS

Deze können van het komfoor afgenomen worden en in een sopje gewassen worden

Na het schoonmaken moet u de branders goed afdrogen en zorgvuldig op hunplaats terugzetten.

Het is zeer belangrijk dat u de vlamver-deler en de kap van de branders goed op hun plaats terugpezet.

De brander kan nicht goed werkken als\ deze onderdelen verkeerd geplaatst\ zijn.

Opmerking: De elektrische ontsteking kan defect raken als denen worden gebrukt wanneser de branders zich verwijderd.

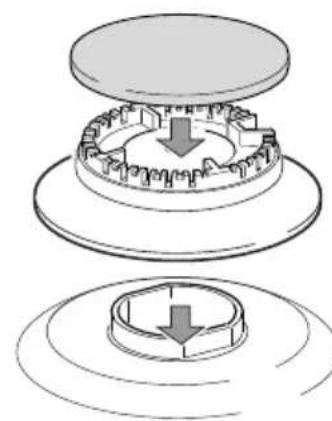

DE BRANDERS CORRECT PLAATSEN

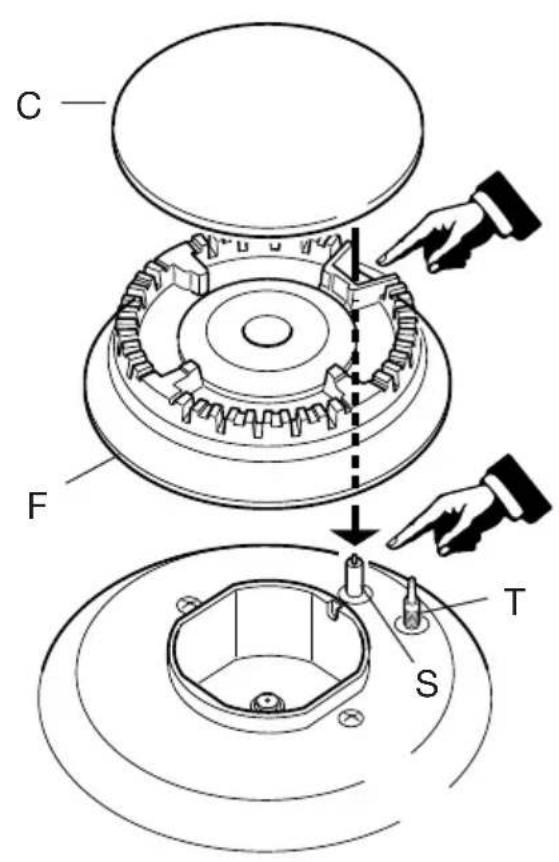

Het is zeer belangrijk dat u de vlamverdeler F en de kap C van de branders goed op hun plaats teruggezet (Afb. 7.1-7.2. De brander kan nicht goed werkken als deze onderdelen verkeerd geplaatst+zijn.

Bij toestellen met elektrische ontsteking moet er worden gecontroleerd of de elektrode "S" (Afb. 7.1-7.3) schoon is, zodat deze goed kan vonden.

Zorg ervoor dat de sonde "T" (Afb. 7.1-7.3) in de buurt van elke brander goed schoon blijft, zodate veiligheidskleppen probleemloos konnen werken. Zowel de sonde als de ontsteker moeten heel voorzichtig schoon worden gemaakt.

Afb. 7.1

Afb. 7.2

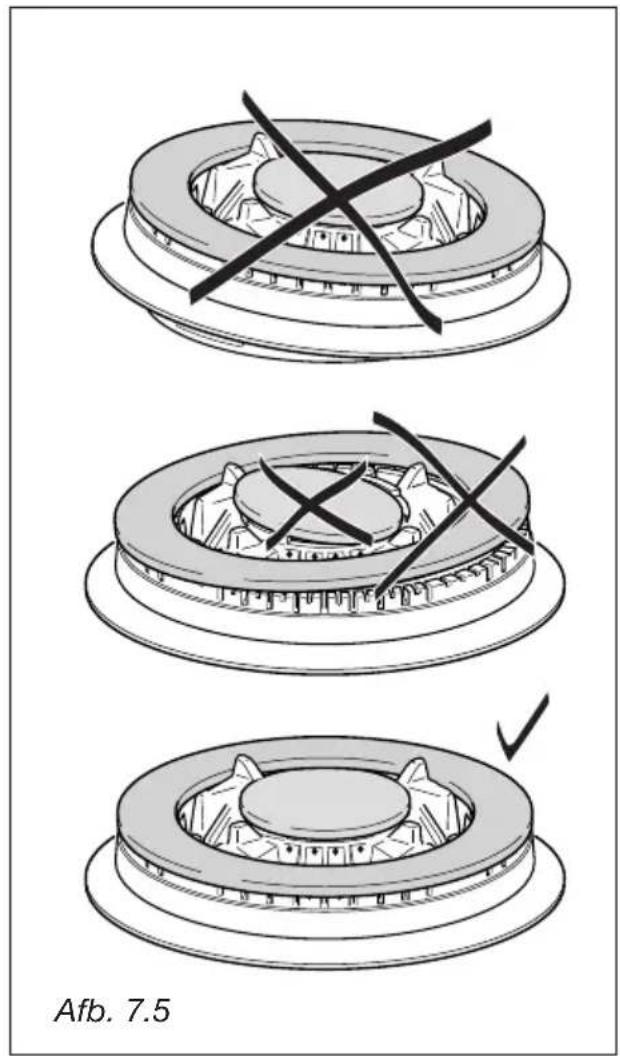

BRANDER MET DRIEDUBBELE KRANS

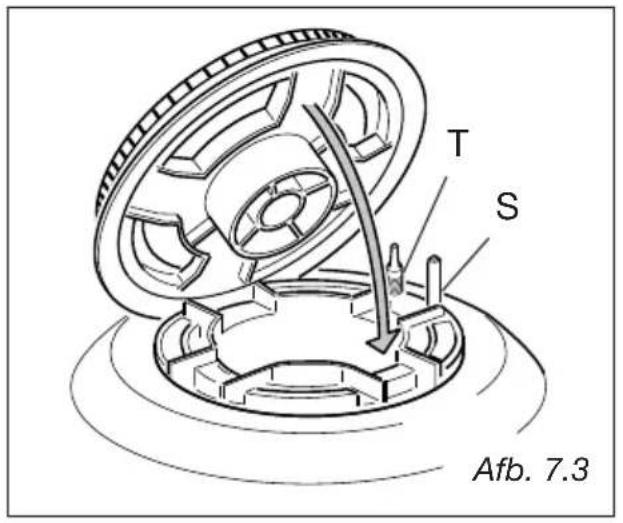

De brander moet geplaatst worden zoals in afb. 7.3 is aangegeven.

De ribben van de brander moeten in de uitsparingen steken zoals is aangeduid met de pijlen.

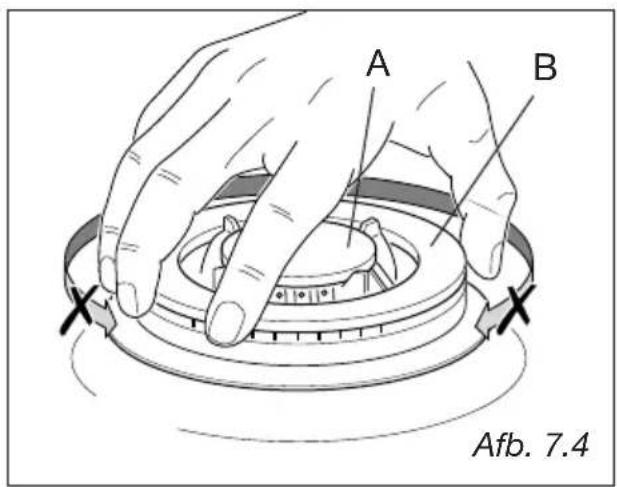

Zet de kap A en de ring B op hun plaats (afb. 7.4 - 7.5).

Als de brander goed geplaatst is kan hij nicht draaien (afb. 7.4).

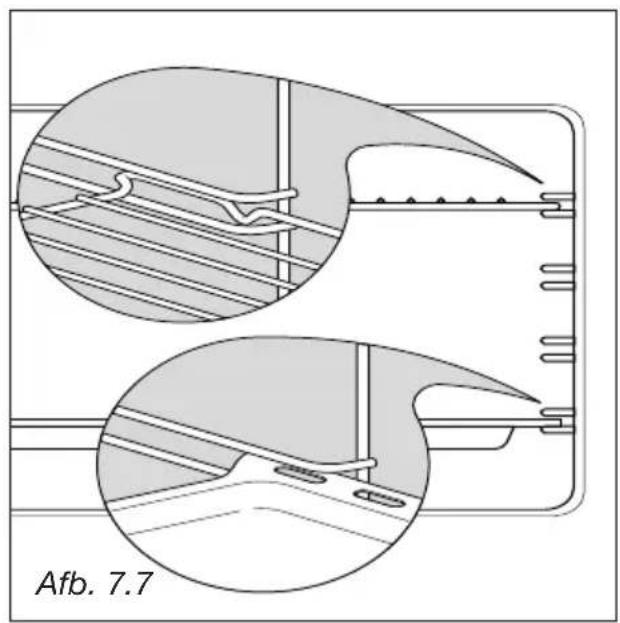

MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN

• Bevestig de uitneembare lijplaten aan de gaten van de lijwanden in de oven (Afb. 7.6)
• Schuif de vetvanger en het rooster in het midden in de richels van de uitenbare zijplaten (Afb. 7.7).
  -Het demonteren geschiedt in omge-keerde volgorde.

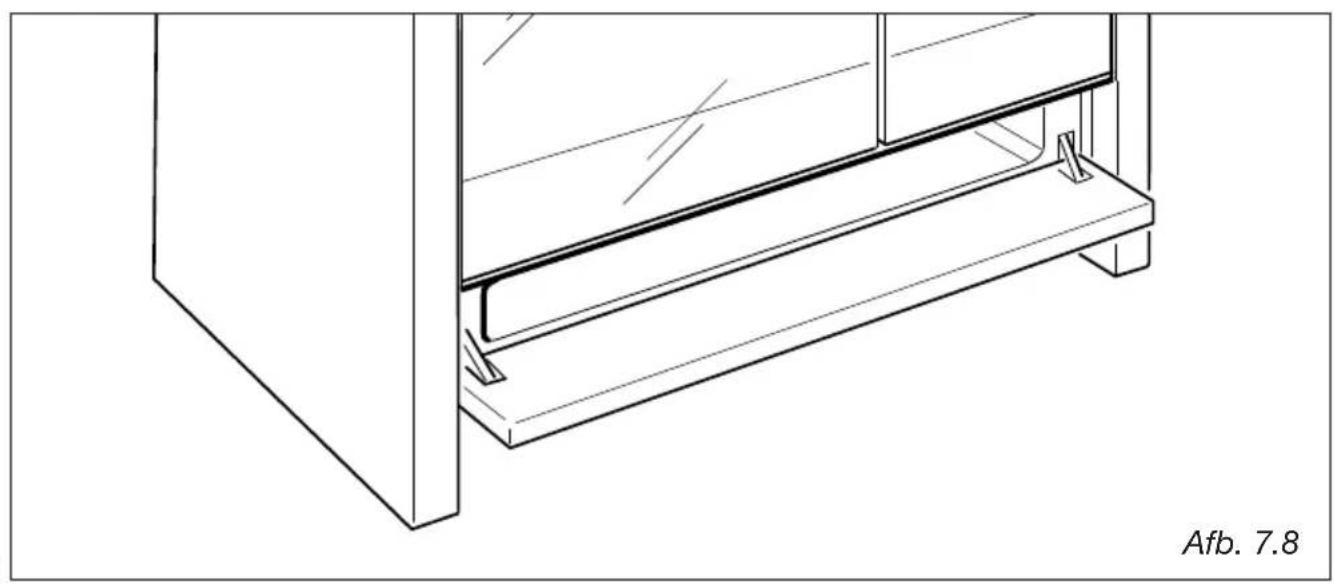

SCHOTELWARMHOUDRUIMTE

De schotelwarmhoudruimte is toegankelijk door het opklapbare paneel te openen (Afb. 7.8).

Zet geen ontvlambare materialen in de accessoirevak, want die zouden vlam kuren vattenijdens de werkung van het apparaat.

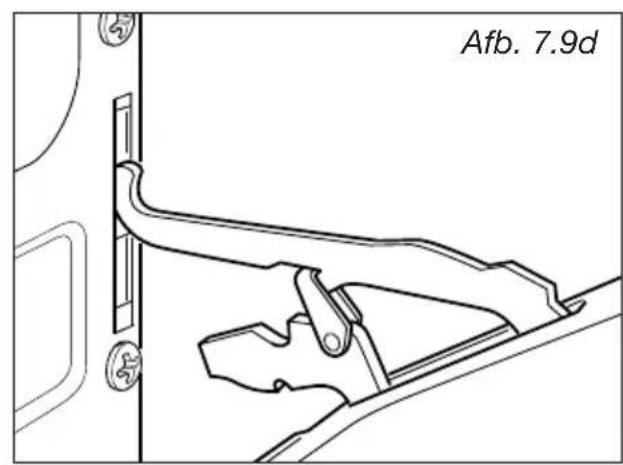

DEMONTAGE VAN DE OVENDEUR

De ovendeur kan eenvoudig worden gedemonteerd op de volgende wijze:

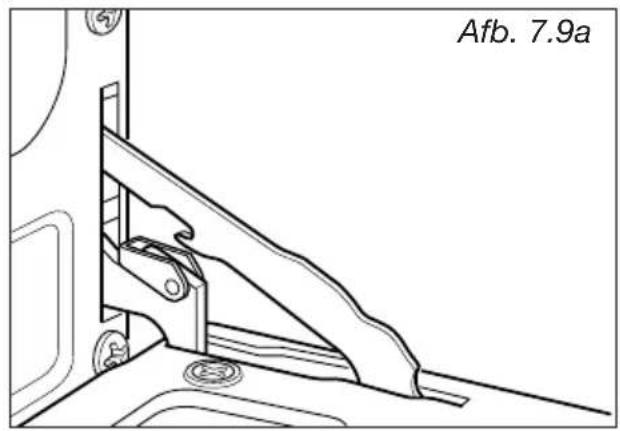

• De ovendeur volledig openen (Afb. 7.9A).

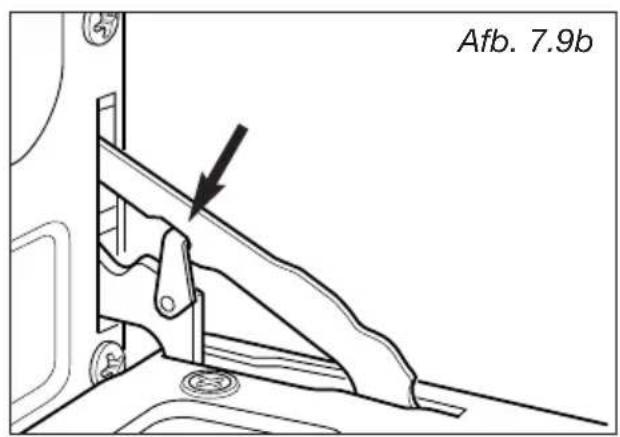

• De vastzetring inhaken in de pen van de linker- en rechtschamier (Afb. 7.9B).

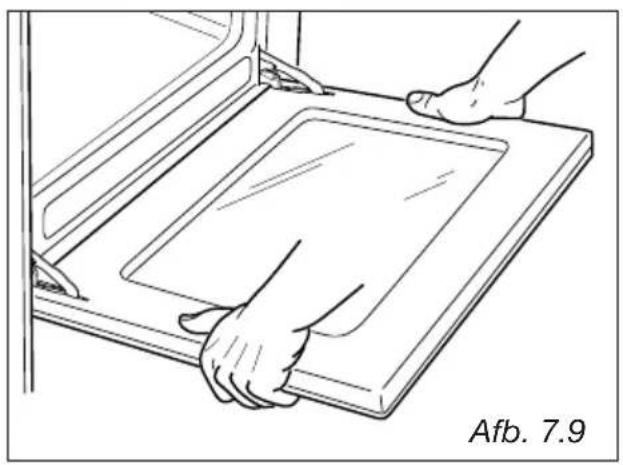

• Neem de deur vast zoals getoond in Afb. 7.9.

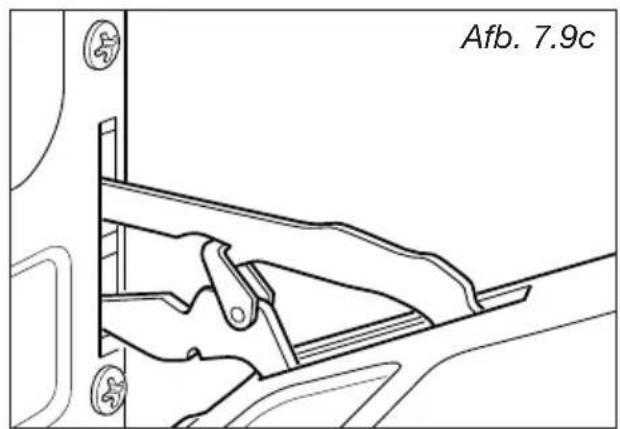

• De deur een Klein beetje openen, loshaken en de onderste pen van de scharnieren uit hun behuizing halen (Afb. 7.9C).
• Ook de bovenste pen van descharnieren uithaar behuizing halen (Afb. 7.9D).
• Leg de deur op een zicht oppervlak.
  Ga in omgekeerde volgorde te werk om de deur opnieuw te monteren.

OVENDEUREN - HET REINIGEN VAN DERUITEN

De ovendeur heeft twee ruiten. Om deze te reinigen verwijdder de binnenste ruit.

VERWIJDER DE BINNENSTE RUIT

• De ovendeur volledig openen (Afb. 7.9A).
• De vastzetring inhaken in de pen van de linker- en rechtschamier (Afb. 7.9B).

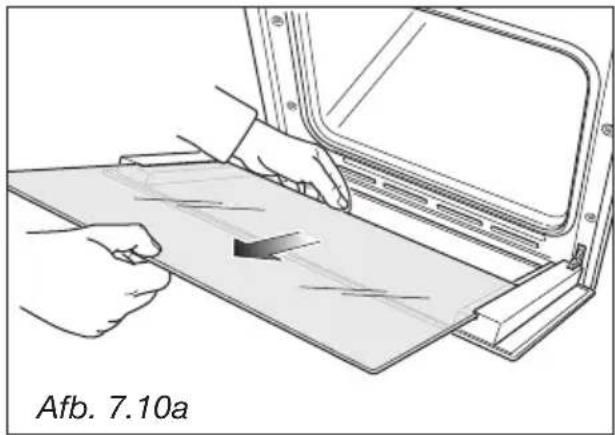

• Trek de binnenste ruit er voorzichtig uit (Abf. 7.10a)
• Reinig het glas met een geschikt reinigingsmiddel.
• Droog grondig af enplaats op een zacht oppervlak.
• Nu kunt u ook de binnenkant van de buitenste ruit schoonmaken.

Gebruik geen ruwe schurende reinigingsmiddelen of scherpe metalen krabbers om het glas van de ovendeur te reinigen, waar dat die het oppervlak krassen en daardoor het glas+kennen doen barsten.

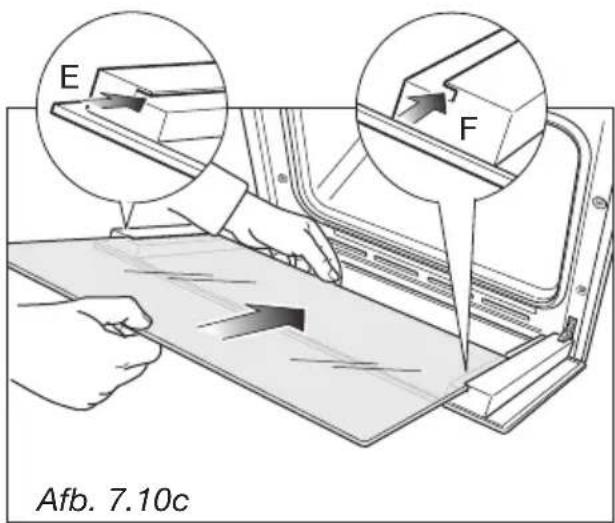

PLAATS DE BINNENSTE RUIT TERUG

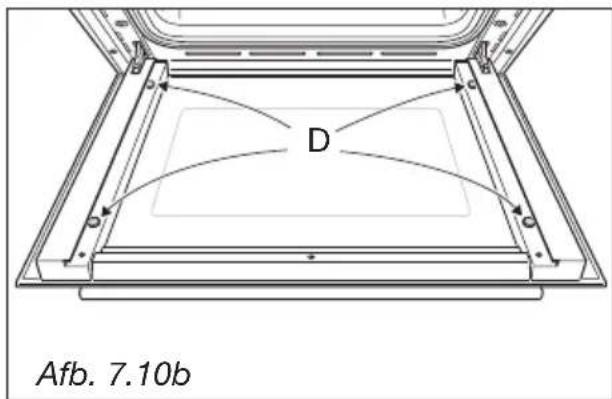

• Controller of de vier rubber blokjes aangebracht zijn ("D" in Abf. 7.10b).
• Controller of u de ruit op de juiste manier vasthoudt. De worden die erop staan要去en leesbaar zich wonneer de ruit maar u gekeerd is.
  Schuif de ruit in de linker- en rechterglijatten "E" en FAbf.7.10c),en schuif hem voorzichtig maar de opsluitbeugels HAbf.7.10d).
• Ontgrendel de ovendeur door hem helemaal open te zetten en de hefboom op de linker- en rechtscharnieren dicht te kantelen (Fig. 7.9A).

De opening bovenaan tussen de binnenste ruit en de deur is normal. Dit is om de gekoelde lucht te laten circuleren.

Aanwijzingen voor de installmenteur

IMPORTANT

• De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan nicht worden voldaan, vervalt de garantie.
• Het toestel moet overeenkomstig verorderingen van kracht in uw land en in observatie van de instructies van de fabrikant worden geinstalleerd.
• Indien het apparaat worden aangesloten op het elektriciteitsnet via een stopcontact in de muur anschter het apparaat, mag het stopcontact zich hoogstens 18 cm boven de vloer bevinden.
• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschermfolie.

U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

8 - INSTALLATION

Dit toestel behoort tot beschemingsklasse "2/1" gegen de oververhitting van aan-grenzende oppervakken.

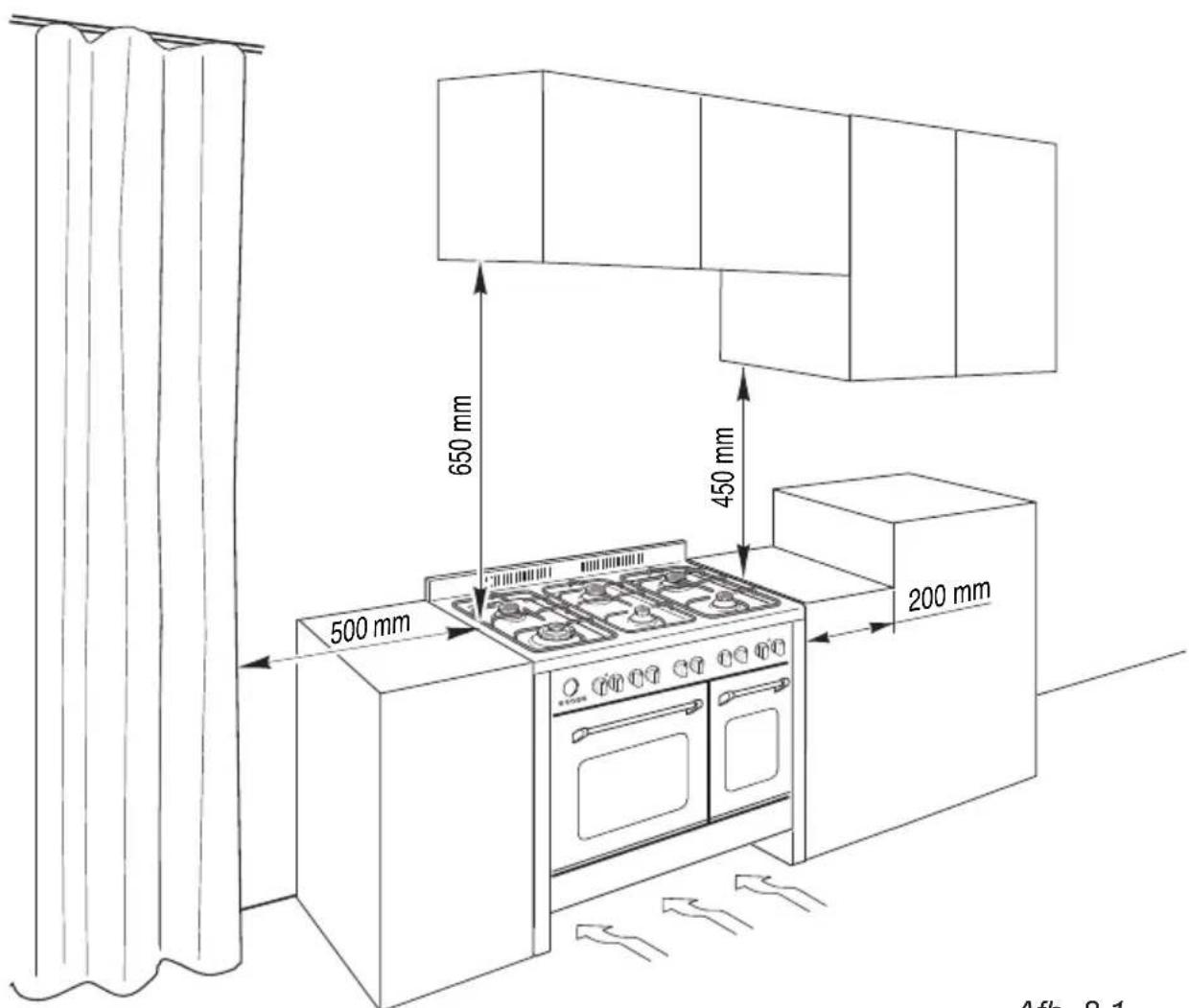

Tussen het toestel en de muur of kast ernaat moet minstens 200mm afstand bewaard worden (Afb. 8.1).

De meubelwanden要去en bestand zijn wegen een temperatuur van 75^ boven de omgevingstemperatuur.

Het fornuis mag geinstalleerd worden in een keuken, in een eetkeuken of in een eenkamerwoning met kookhoek, maar Niet in een vertrek met een badkuip of douche.

De afstand:tussen het fornuis en een wand (muur kast) aan de zijkant die hoger is dan het fornuis, moet minstens 500~mm bedragen

Het fornuiis要去overeenkomstigAfb.8.1 geinstalleerd worden.

Afb. 8.1

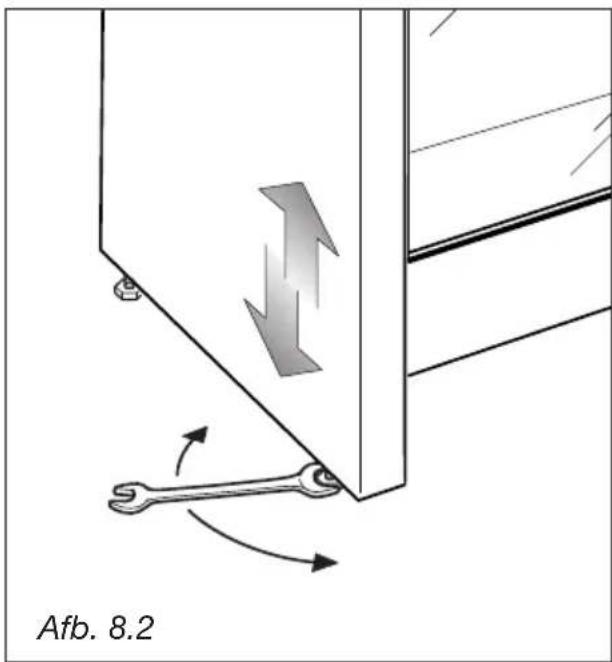

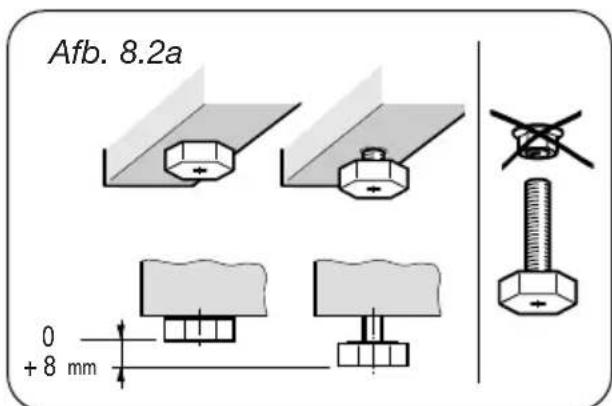

INSTALLATIE VAN REGELBARE VOETJES

Het gasfornuis worden geleverd met 4 regelbare voetjes voor de nivellering, waar bij deze VAST- of LOSGEDRAAID kunnen worden middels een sleutel (Afb. 8.2).

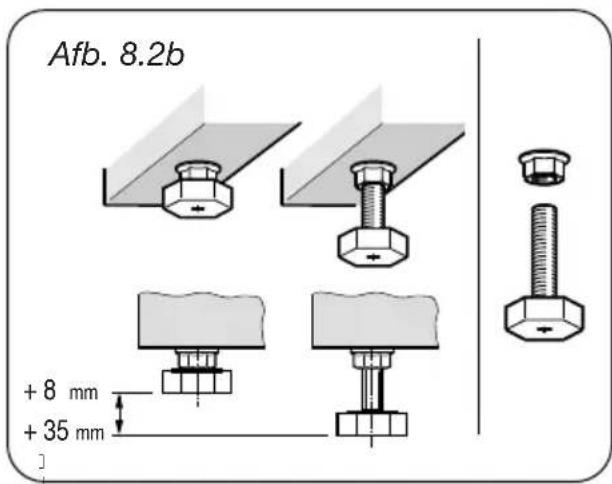

Belangrijk: De aanwijzingen geillustreerd op de figuren 8.2a en 8.2b strikt navolgen.

ACHTERSCHERM

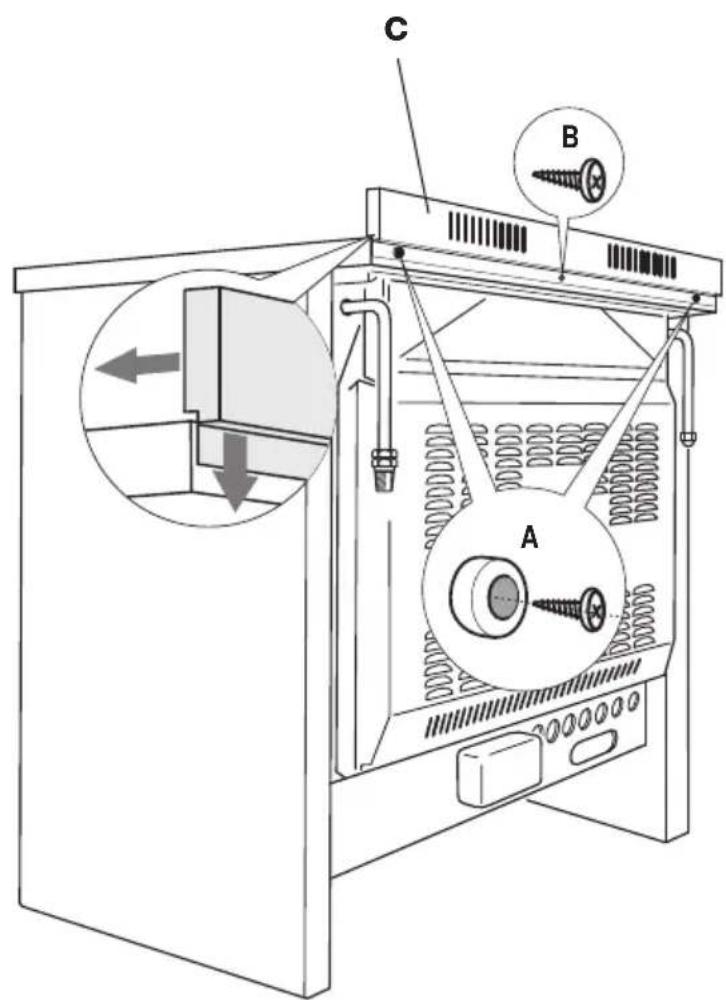

Assembleer het achterschemr "C" (afb. 8.3) alvorens het fornuis te installeren.

• Het achterschem "C" vindt u in de verpakking ache ter het fornuis.
• Verwijder de beschermfolie en plankband voordat u het achterschem assembliert.
• Verwijder de twee afstandsringen "A" en de schroef "B" van de achterkant van de kookplaat.
• Assembleer het achterschemm zoals aangegeven in afbeelding 8.3 en bevestig het door de schroef "B" en de afstandsringen "A" vast te draaien.

Afb. 8.3

Afb. 8.4

Afb. 8.6

BEWEGINGSSYSTEM VAN HET FORNUIS

WAARSCHUWING

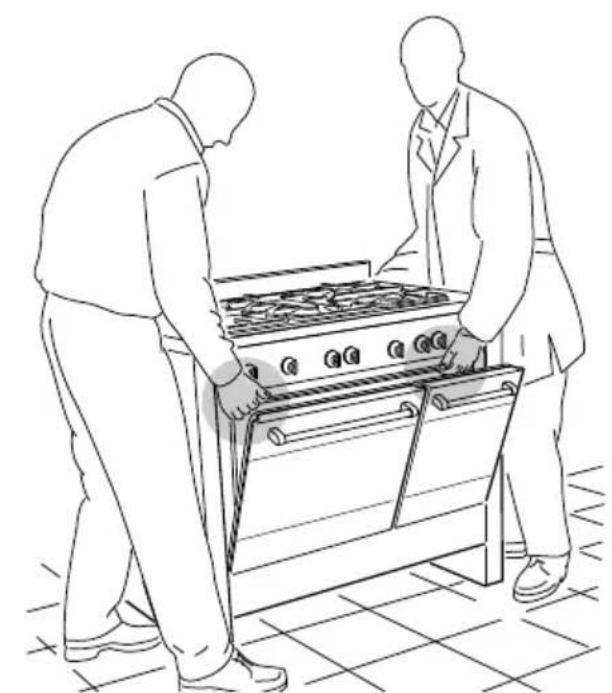

Het rechtop zetten van het fornuis moet algid door twee personen worden gedaan, om te voorkomen dat de verstelbare voeten schade oplopen tijdens deze manoeuvre (afb. 8.4).

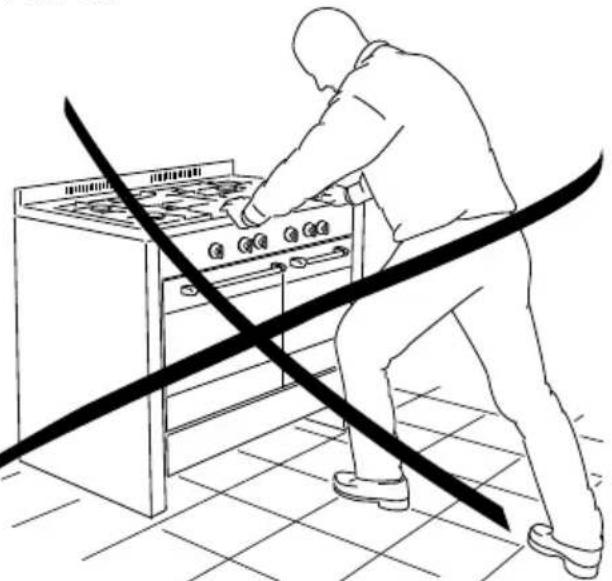

WAARSCHUWING

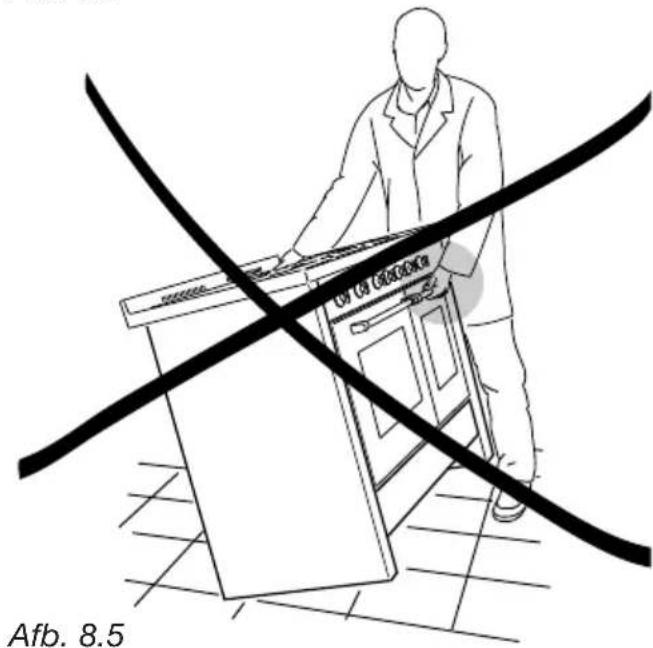

Pas op: til het fornuis bij hetrechtop zieten nicht op aan de deurhendel (afb. 8.5).

WAARSCHUWING

SLEEP het fornuis NIET over de vloer wonneer u het maar deplaats van installatie vervoert (afb. 8.6).

Til het fornuis zo ver op dat+zijn voeten de vloer Niet raken (afb. 8.4).

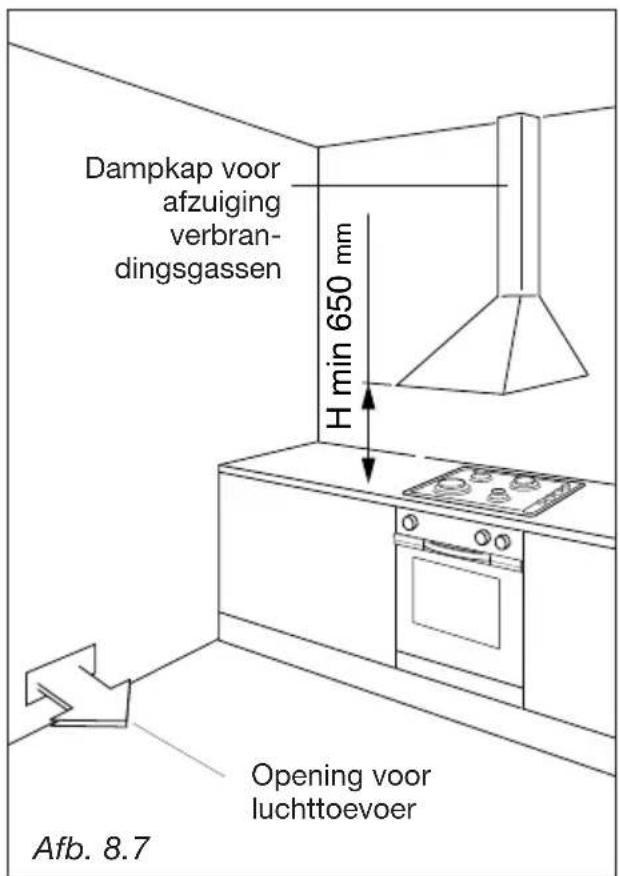

INSTALLATIERUIMTE

De kamer waar het gastroestel worden geplaatst, moet voldoende verlucht worden. Dit met het oog op het afvoeren van de verbrandingsgassen.

De verse lucht moetrechtstreeks toestromen door een ofeer ventilatieopeningen in de buitenmuur met een gezamenlijke doorsnede van minstens 100~cm^2

Bij voorkeur gebruikt men openingen die zich dicht bij het vloeropppervlak berinden, en gegenover de afvoer van de verbrandingsgassen zijn gelegen. De openingsen要去z danig gemaakt waar dat ze Niet{kunnenverstoppen,niet aan debinnenkant,noch aan de buitenkant.
Indien het nicht maybeik is van deze openings te voorzien, kan men verluchting vanuit een andere kamer aanbrengen, indien dit geen slaapkamer noch andere gevaarlijke kamer is. InThat instantie kan de keukendeur op een kier gezet worden om te verluchten.

Als er een kast of afzuigkap boven het komfoor hangt, dan moet de afstand tussen het komfoor en de kast of afzuigkap minstens 650~mm bedragen (afb. 8.7).

De installerateur dient deplaatselijk geldende regelgeving m.b.t. de ventilatie van het vertrek en de afvoer van verbrandingsproducten in acht te nemen. Tijdens een intensief en langdurig gebruik kan extra ventilatie nodig zich, bijvoirbeeld door een raam te openen of door de afzuiginstallatie - indien aanwezig - op een hogere vermogensstand te regelen.

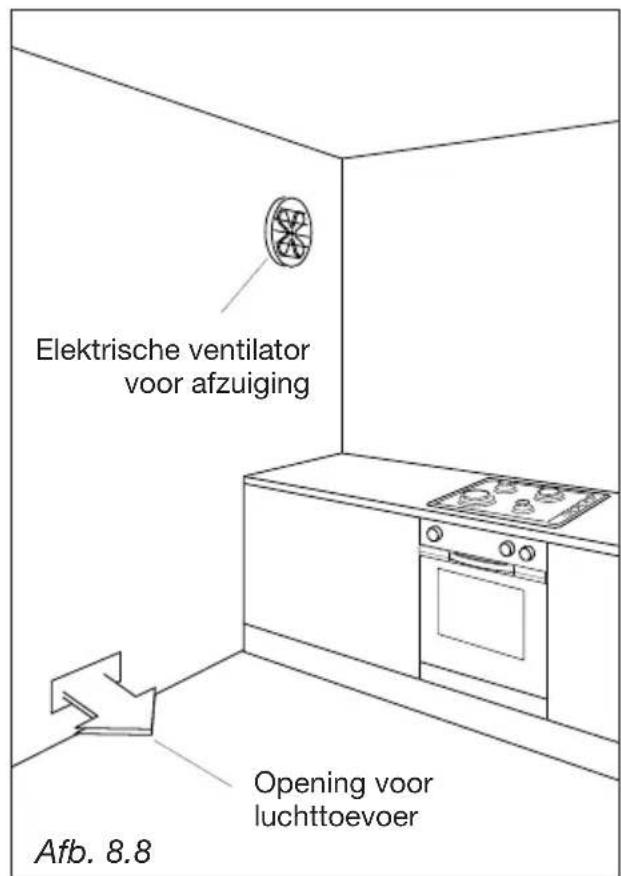

AFVOER VAN DE VERBRANINGSGASSEN

De afvoer van de verbrandingsgassen van het gaskookvuur moet gebeuren via een afzuigkap met externe uitgang, of een afzuigkap met recirculatie.

Indien dit nicht möglichk is, kan men deverbrandingsgassen afzuigen met een elektrische ventilator.

Die moet dan wel een aangepast vermogen hebben zodate lucht in de kamer zeker indien er voldoende openings voor luchttoevoer aanwezig+zijn. (zie hoofdstuk Installatieruimte).

9 - GASGEDEELTE

De wanden van de naast het fornuis opgestelde de meubels要去en uit hittebestendig materiaal vervaardigd zjin.

Vór de installmentie moet men verifierten of hetplaatselijk distributienet (type van gas en druk) en de karakteristeeken van het toestel compatibel zich. De karakteristeken staan aangeduid op de planta of op het etiket.

GASAANSLUITING

De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften.

Het fornuis is bij levering klaar voor gebruik met het type gas dat op het etiket op het toestel is vermeld.

Verzeker u ervan dat de ruimte waarin het fornuis geinstalleerd worden goed geventileerd is, in overeenstemming met de geldende voorschriften.

Ook de aansluiting op de gasaanvoerbuis of gasfles moet aan de geldende voorschriften voldoen.

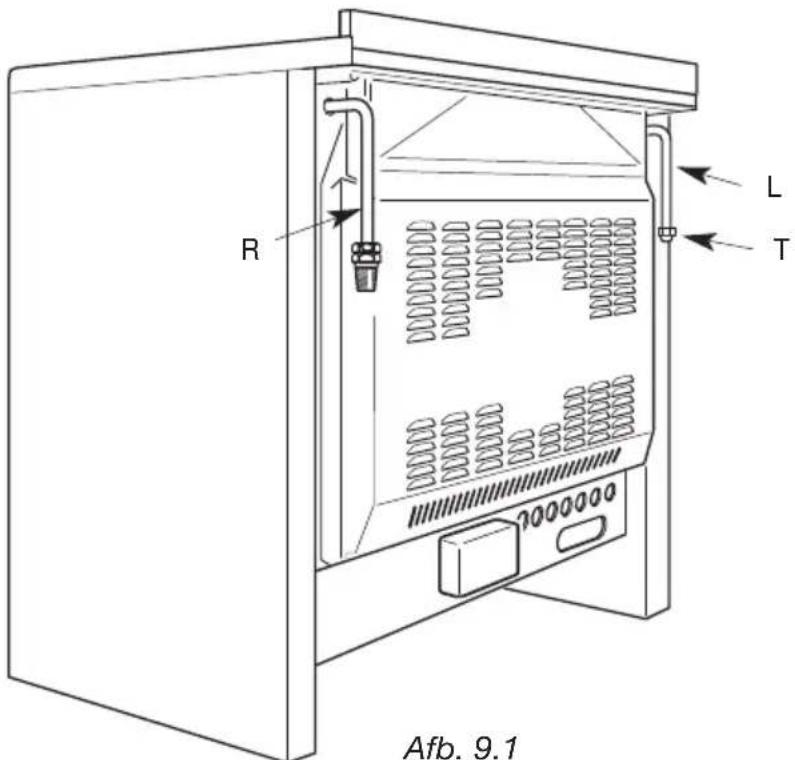

De gasaanvoerbuis wordt aan de achterkant van het fornuis (Afb. 9.1) aangesloten op de R of L gasinlaat; de aansluitbuis mag Niet langs de achterkant van het apparaat lopen.

De nicht-gebrukte gasinlaat moet worden afgesloten met de plug (T) en afdichtingsring.

Gebruik een starre of buigzame aansluitbuis die aan de geldende voorschriften voldoet.

Als er een klemringkoppeling gebruikt wordt, dan moet deze stevig worden aangedraaid met twee moersleutels (fig. 9.2).

Verzeker u van het volgende:

• dat de buigbare buis (slang) Niet in aanraking kan komen met delen van het fornuis waar de oppervlaktetemperatuur 70^ boven de omgevingstemperatuur kan stijgen;
• dat de slang nicht langer is dan 75 cm en dat hij Niet in aanraking kan komen met scherpe randen of hoeken;
• dat de slang nicht gespannen, gewron-gen, geknikt of te sterk gebogen is;
• dat de aansluiting met een onbuigzame metalen buis geen trekkracht op de gasinlaat van het apparaat uitoefent.
• vervang de afdichtingsring bij de minste geringste verrorming of onvolmaaktheid.
• dat de buis zonder moeite over zich hele lenghte geinspecteerd kan worden; de buis要去 na ten hoogste drie waar verrangen worden.
• dat de kraan van de gastoevoerleiding of gasfles zich gedraaid is wanner het apparaat Niet in gebruik is.

Cat: II2L 3B/P

Het gas dat kan worden gebrukt kan in twee families worden onderverdeeld: 25 30 / G 31

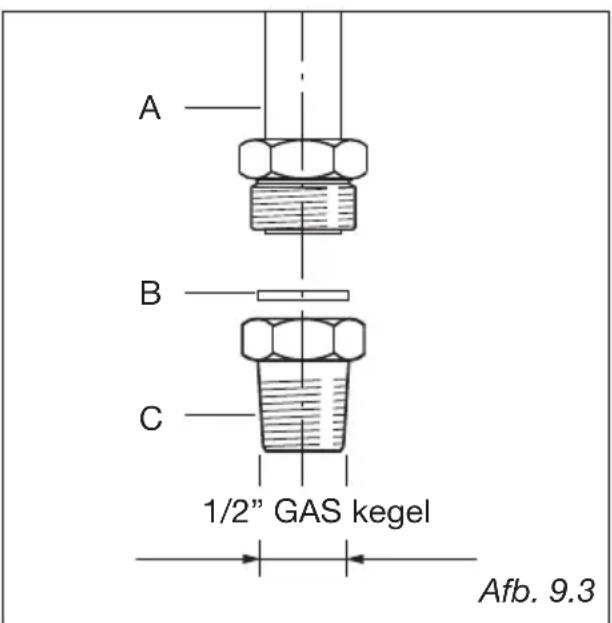

De aansluitset (zie afbeelding 9.3) bestaat UIT:

A - Gasinlaat (R of L)
B-Afdichtingsring
C - Verloopstuk

BELANGRIJK:

De afdichtingsring "B" (afb. 9.3) zorgt dat er geen gas uit de gasaansluiting lekt. Vervang de afdichtingsring bij de minste gingste verrorming of onvolmaaktheid.

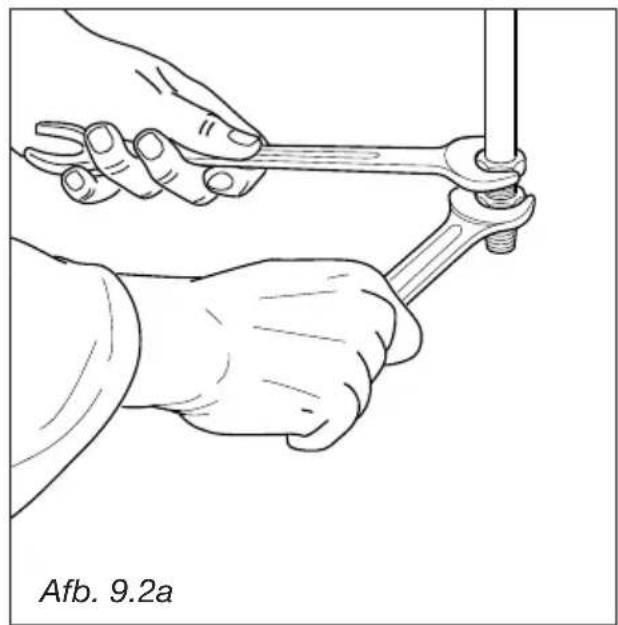

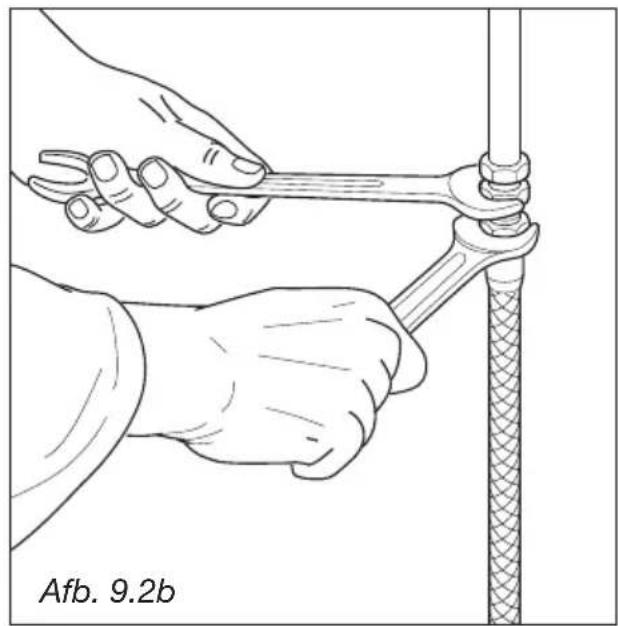

Gebruik voor het aanschroeven van de onderdelen twee sleutels (zie afbeelding 9.2).

Controleer, na voltooiing van de aansluiting, met behulp van een zeepoplossing, en nooit met een vlam, of de verbindingen gasdicht zich.

Het toestel wordt links- of rechtsachter-aan aan de gastoevoer aangesloten (afbeelding 9.1) op een zodanige manier dat de buis nooit awhile het toestel loopt.

Het Niet gebruikte uiteinde van de aansluiting (links of rechts) moet met dedop en afdichtingstuk afgesloten worden.

• De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien in overeenstemming met lokaal geldende voorschriften (norm NBN D 51-003).
• De wanden naast het fornuis要去enuit hittebestendig materiaal vervaardigd zich, of met zulk materiaalbekleed zich.
• Ventilatie - gasverbranding is möglichk door zuurstof in de lucht. Het is dus nodig om deze lucht te vernieuwen en om de brandbare delen te vernieuwen. Het volume van de vernieuwde lucht moet ten minste 2m^3/u per kW.

Het gas dat kan worden gezruikt, kan in 2 families worden verdoeffd afhankelijk van hun eigenschappen:

Vloeibaar gas: butaangas (G30) en propaangas (G31)
-Aardgas (G20/G25)

Het fornuis is bij levering klaar voor het gebruik met het type gas dat op het etikket van het toestel vermeld staat.

Het kan soms nodig় om van een type gas op een ander over te schake- len.

U moet als volgt tewerkgaan, ongeacht voor welk type gas het toestel afgesteld is:

• gasaansluiting

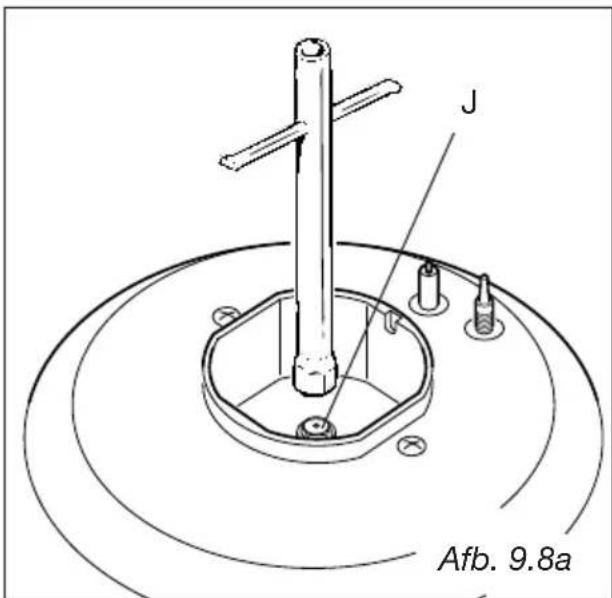

• verranging van de inpuieters
  regeling van de kleinstand van de branders

Controller of het toestel afgesteld is op het type gas dat toegevoerd wordt (zie etiket)

De gasinstallatie要去voldoen aan de lokaal geldendevoerschriften.

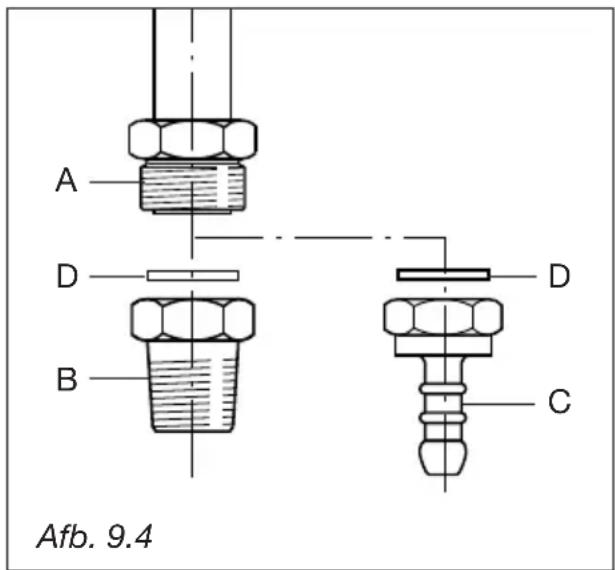

De aansluiting (afb. 9.4) bestaat UIT:

1 buisfitting "A" (cilindrisch buitendraad ISO 228-1)
- 1 pakkingring "D"
- 1 kegelvormig verloopstuk "B" (cilindrisch met binnendraad ISO 228-1, kegelvormig met buitendraad ISO 7-1)
- 1 verloopstuk voor butaan- en propagandaas "C".

Het toestel moet worden aangesloten met R_HT material op AGB/BGV erkende gaskranen behalte fornuizen met een mono-fase aansluiting.

In het algemeen gebeurt de aansluiting van het product op de gaskraan met behulp van:

• ofwel koperbuizen met aangepaste dikte;
• ofwel stalen buizen;
• ofwel een metalen RHT slang AGB ergend en zodanig geinstalleerd dat hij nicht samengedrukt is, nicht kan bewegen en geen Kleinere kromming heeft dan voorgeschreveen door de fabrikant.

Ultzondering voor toestellen met mono-fase.

• Deze toestellen können aangesloten worden met behulp van een slang in elastomeer aan de vaste Mechanische verbinding; gebruik alleen "AGB/BGV" erkende slangen.
• Twee types van elastomeerslangen: tot 1 april 2005 waren er 2 types van flexibele buizen in elastomeer verkrijgbaar:
• het oude type (asymmetrisch) bevat een vast verdeelstuk aan het toestelen een buisfitting met vlak verbindstuk aan de gaskraan;
• het neue type (symmetrisch) bevat aan elke kant een buisfitting met vlak verbindingstuk; uiteindelijk za alleen het symmetrische model beschikbaar zichn.

Indien het toestel十几年 geplaatst wordt of verrangen wordt, moet men alsijd het symmetrische type gebruiken.

Aansluting

Oude toestellen zich uitgerust met een kegelvormige aansluiting ISO 7-1 - de slang worden als volgt aangebracht:

1. breng een afdichtingsproduct aan op het net van het toestel: teflon of afdichtingsmix evenals kunstvezelstof;
2. breng het tussenstuk (cylindrisch binnendraad ISO 7-1 cylindrisch buitendraad ISO 228-1) met twee sleutels op het toestel aan;
3. controller of het afdichtingstuk goed ingebracht is in het verloopstuk van de elastmeerslang (nieuw model);
4. breng de elastomeerslang aan beiden kanten met de hand aan;
5. geef nog een halve draai met de sleutel;
6. open de gaskraan en controllerer met behulp van zeepproducten dat er geen gaslekken (zeepbellen) zijn aan de aansluiting.

De neue toestellen zijn uitgerust met een aansluiting ISO 228-1; voor de aansluiting volg fase 3, 4, 5, en 6 zoals hierboven beschreiben.

Voorzorgsmaatregelen:

• de flexibele buis moet zo worden aangebracht dat ze Niet gewrongen, samengedrukt zit en nicht kan bewegen;
• de flexibele buis要去 worden aangebracht dat ze niets aanraakt;
• de kromming要去 tenminste 10 koer de buitendiameter zich;
• ze mag nicht in contact komen met warme wanden;
• breng ze aan op een gemakkelijk te bereikenplaats zodate u ze over heel de lengte kan controleren;
• ze mag Niet aan de zon of ultraviolet stralen blootgesteld worden of in een verwarmde plaats staan.

Regelmatige controle en verranging

Minstens eenmaal perJAar moet de slang gecontroleerd worden op elke zichtbare verslechtering; de slang moet uiterlijk op de aangegeven datum verrangen worden.

BELANGRIJK:

Gebruik voor het aanschroeven van de onderdelen twee sleutels (zie afb. 9.5).

Controleer na voltooing van de aansluiting met behulp van een zeepoplossing en nooit met een vlam of de verbindingen gasdicht zich.

Metalen RHT slang AGB/BGV erkend

Afb. 9.6

Nieuwe elastomeerslang AGB/BGV - twee aansluitingsmogelijkheden

Afb. 9.7

Onderhoud van de gasbranders

VERVANGING SPROEIERS VAN DE BRANDERS

Als er geen spuitstukken zijn meegeleverd, dan zich deze te verkrijgen bij de Servicecentra.

Elk komfoor worden geleverd met een série spreoeiers voor de verschillende gassoorten.

De neue sproeiers要去en gekozen worden op grond van de "Tabel van de sproeiers".

De diameter van de sproeiers, uitgedrukt in honderdste millimeters, is aangegeven op de buitenkant.

Ga als volgt te werk om de sproeiers te verrangen:

• Verwijder de panroosters en de kapjes van de branders, trek de bedieningsknoppen en de eventueel aanwezige ontstekingsknop los en verwijder ook deze.

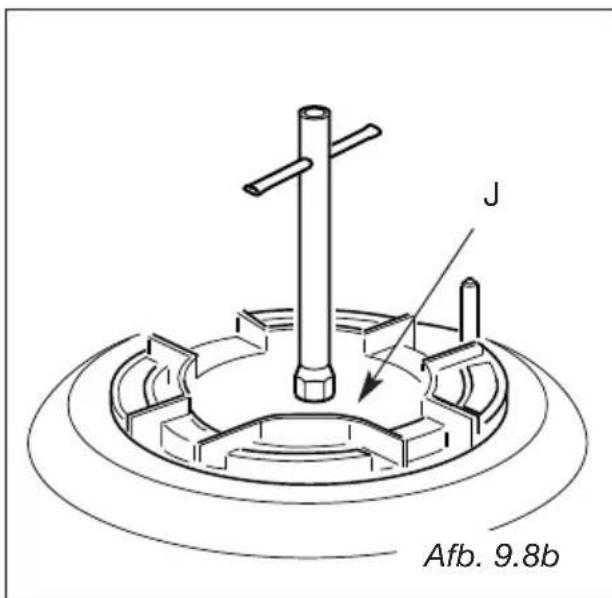

  Vervang m.b.v. een pijpsleutel de sproeiers "J" (Afb. 9.8a, 9.8b) door neue die geschikt zijn voor het type gas dat gezruikt worden.

REGELING VAN DE KLEINSTAND VAN DE BRANDERS VAN DE KOOKTAFEL

Een correcte vlam bij kleinstand要去 ongeveer 4 mm়.

Een bruusk overgaan van volstandaar Kleinstand mag nooit het doven van de vlam tot gevolg hebben.

De vlam worden als volgt geregeld:

• De brander aansteken.
• De kraan op kleinstand plaatsen.
• De knop wegemen.
• Met behulp van eenkleine schroevendraaier de vijs (F) in de kraanstift draaien tot een correcte regeling uitgevoerd (Afb. 9.9).

Voor G30/G31 gas dient de vijs volledig ingeschroefd te worden.

De branders zijn zodanig ontworpen dat er geen afstelling van de primaire lucht nodig is.

GASKRANEN

Alleen gespecialiseerde vakmensen mogen de periodieke smering van de gaskranen uitvoeren.

BELANGRIJK

Voor alle operaties m.b.t. de installment, het onderhoud en de omschakeling van het toestel, moet men de originele stukken van de constructeur gebruiken.

De constructeur kan nicht aansprakelijk gesteld worden indien deze verplichting Niet in acheit worden genomen.

LABEL VAN DE INSPUTERS -Cat: II2L 3B/P

			G30/G31 30/30 mbar	G25 25 mbar
BRANDERS	NOMINAL DEBIET [kW]	VERMINDER DEBIET [kW]	Ø spuitstuk [1/100 mm]	Ø spuitstuk [1/100 mm]
Hulpbrander (A) 1,00 0,30	50 72 (F1)
Halfsnelle (SR) 1,75 0,45	65 94 (Y)
Snelle brander (R) 3,00 0	75 85 121 (F2)
Driedubbele kroon (TR) 3	50 1,50 95 138	(F3)

LABEL VAN DE INSPUTERS -Cat: II2E+3+

			G30/G31 28-30/37 mbar	G20/G25 20/25 mbar
BRANDERS	NOMINAL DEBIET [kW]	VERMINDER DEBIET [kW]	Ø spitstuk [1/100 mm]	Ø spitstuk [1/100 mm]
Hulpbrander (A) 1,00 0,30	50 72 (X)
Halfsnelle (SR) 1,75 0,45	65 97 (Z)
Snelle brander (R) 3,00 0	75 85	115 (Y)
Driedubbele kroon (TR) 3	50 1,50 95 135 (T)

Benodigde luchttoevoer voor de verbranding van gas (2 m3/h x kW)
BRANDERS	Benodigde luchttoevoer [m3/h]
Hulpbrander (A) 2,00
Halfsnelle (SR) 3,50
Snelle brander (R) 6,00
Driedubblele kroon (TC) 7,00

BELANGRIJK: De aansluiting op het elektriciteitsnet要去itgevoerd worden door een bevoedvakman en voldoen aan de geldende voorschriften.

Een foute installmentie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoord de fabrikant zich Niet aansprakelijk stelt.

AANSLUITING OP HET ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een vakman en voldoen aan de geldende veiligheidsvoorschriften;
• het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
• het is möglichk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm:tussen de contacten;
• de voedingskabel mag nicht in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75^ komt;
• het toestel moet zo worden geinstalleerd dat het stopcontact of de lijnschakelaar.altijdbereikbaar+zijn.

Trek.altijd de stekker uit alvorens werken uit te voeren aan het elektrische gedeelte van het toestel.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen,ondatdeze oververhitting enverbrandingen kannenveroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installereren of als de stekker nicht in het stopcontact past,That de nodige werkzaamheden dan verrichten door een bevoegt vagman.

Deze要去 bovendien controleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

BELANGRIJK: dit kooktoestel要去 worden aangesloten op een geschikte tweepolige schakelaar die in de buurt van het toestel is gemonteerd.

WAARSCHUWING!

Het is verplicht het apparaat te aarden.

De aarding van het toestel is verplicht. De fabrikant wijst alle verantwoor-delijkheid af wanner schadeveroorzaakt worden door het Niet inacht nemen van deze voorwaarde.

AANSLUITEEN VAN HET AANSLUITSNOER

Het aansluitsnoer wordt als volgt op het fornuis aangesloten:

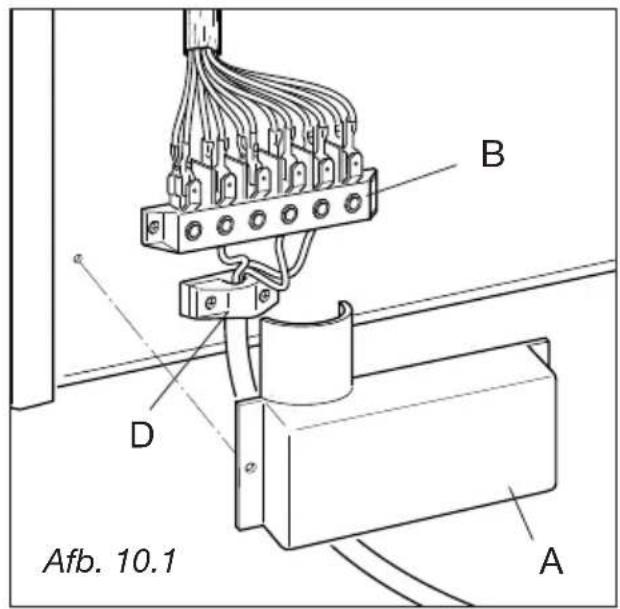

• Schroef de bevestigingschroeven van het beveiligingspaneel "A" aan dechterkant van het fornuis los
• Verbind het goed geisoleerde aansluit-snoer met klem "D".

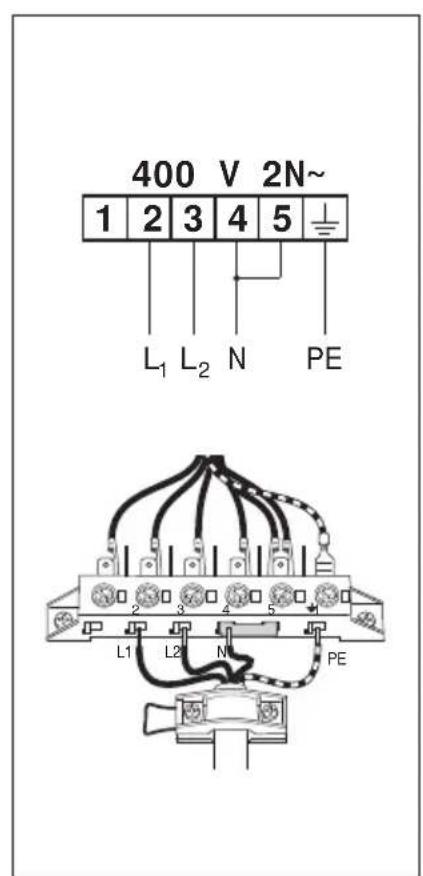

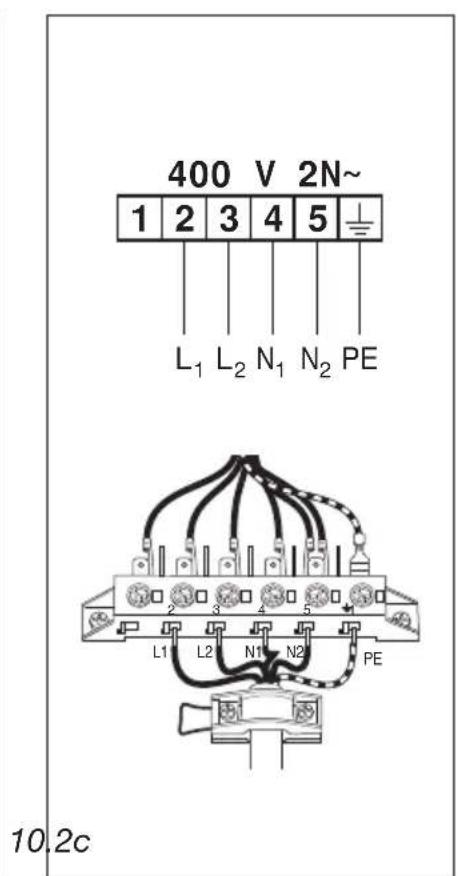

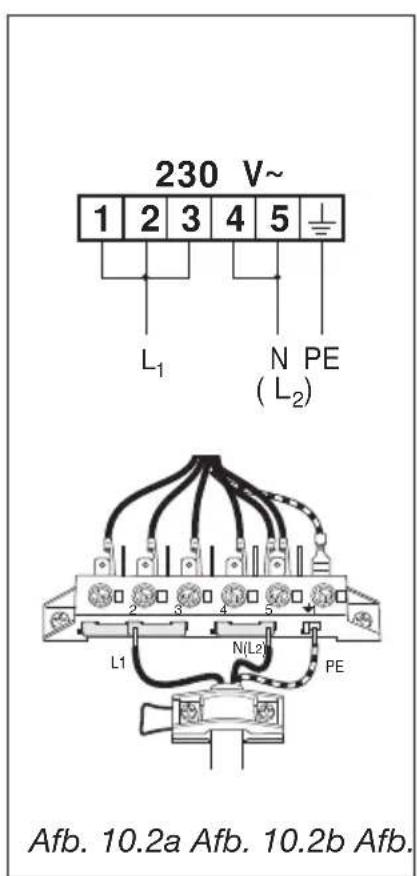

• Plaats de stroombruggen U op de contacten B (afb.10.1) in overeenstemming met het schema in afb. 10.2a, 10.2b, 10.2c.
• Verbind de aansluitingen (type H05 RR-F) met klembouder "D" volgens het schema in afbeelding afb. 10.2a, 10.2b, 10.2c.
• Span het aansluitsnoor en zet het vast in klem "D".
• Bevestig het beveiligingspaneel "A" opnieuw.

DOORMETER VAN DE VOEDINGSDRAAD - TYPE HO5RR-F

230V 3x2,5mm
400V2N5x1,5mm 2 ()
400V2N 4x1,5mm

(^*) - Rechtstreekse aansluiting op een elektrische muurdoos

Als de branders met moeite ontbranden vanwege de eigenschappen van het gas dat hetplaatselijke gasbedrijf levert, probeer het dan met de knop op de laagste stand.

Gebruik de hoogste stand om vloeistof snel aan de kook te brengen en de laagste stand voor het voorzichtig opwarmen van voedsel en om vloeistof aan de kook te honden.

Zet de bedieningsknop algid op een stand tussen de hoogste en de laagste stand, en nooit tussen de hoogste en de gesloten stand.

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand te latent werken enervolgens nogmaals 30 minutes op de maximumtemperatuur (thermostaatknop op 250^) in de standen en, om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeijaar afwasmiddel.

De voorste oppervlakken in roestvrij staal (bedieningspaneel, ovendeur, te openen lade of ruimte) gebruikt in dit kookfornuis zijn beschermd met een speciale transparante lak die het effect afdrukken beperkt. Teneinde de beschadiging van deze bescherming te vermijden, voor de schoonmaak van de roestvrijne componenten geen schuurproducten gebruiken.

ALLEEN WARM ZEEP WATER
GEBRUKEN VOOR DE SCHOON
MAAK VAN DE OPPERVALKEN IN ROESTVRIJ STAAL.

De beschrijvenen en aanduidingen vermeld in de gebruiks-en installmentevoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich hetrecht voor om zonder verwittiging en op gewiek welt ogenblick wijzigingen aan+zijn Produkten aan te brengen.

De beschrijvenen en aanduidingen vermeld in de gebruiks-en installmentevoorschriften zijn enkel van informatieve aard. De constructeur befindt zich hetrecht voor om zonder verwittig ing en op gelijk welk ogenblik wijzigingen aan+zijn Produkten aan te brengen.
