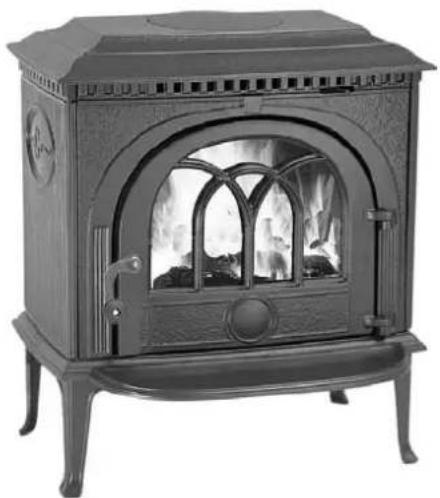

GEBRUIKSAANWIJZING F8 TD Jøtul

NL-Installatie-en montagehandleiding 38

Figures/Pictures 44

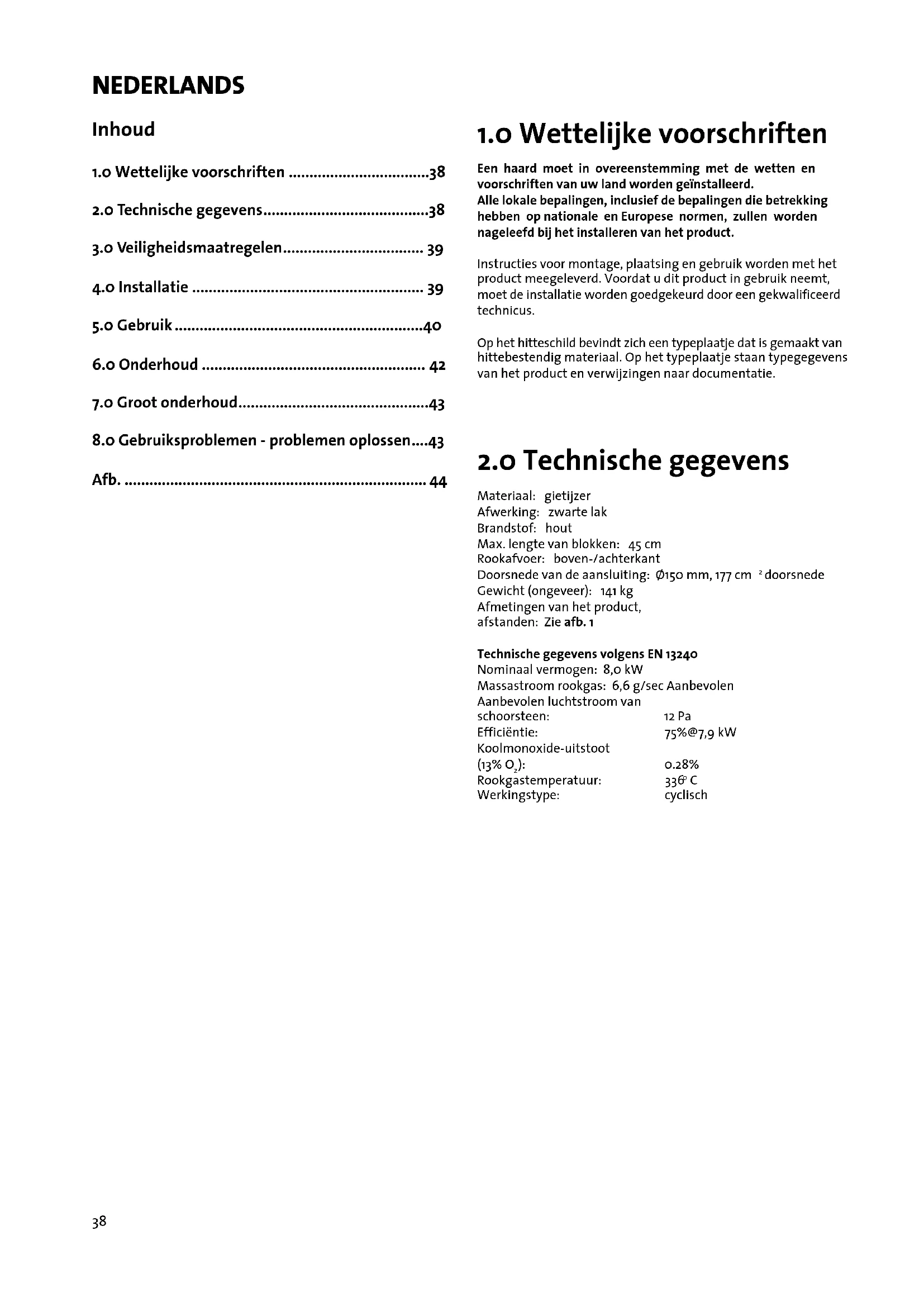

Innhold

1.o Wettelijkke voorschriften 38
2.o Technische gegevens. 38
3.o Veiligheidsmaatregelen 39
4.o Installatie 39
5.o Gebruik 40
6.o Onderhoud 42
7.o Groot onderhoud. 43
8.o Gebruiksproblemen - problemen oplossen....43

Afb. 44

1.0 Wettelijk voorschriften

Een haard moet in overeenstemming met de wetten en voorschriften van uw land worden geinstalleerd.

Alle lokale bepalingen, inclusief de bepalingen die betrekking hebben op nationale en Europese normen, zullen worden nageleefd bij het installereren van het product.

Instructies voor montage,plaatsing en gebruik worden met het product meegeleverd. Voordat u dit product in gebruik neemt, moet de installmentie worden goedgekeurd door een gekwalificeerd technicus.

Op het hitteschild bevindt zich een typeplaatje dat is gemaakt van hittebestendig materiaal. Op het typeplaatje staan typegegevens van het product en verwijzingen� documentatie.

Max. lengte van blokken: 45 cm

Rookafvoer: boven-/achterkant

Doorsnede van de aansluiting: 150mm,177cm^2 doorsnede

Gewicht (ongeveer): 141 kg

Afmetingen van het product, afstanden: Zie afb.1

Technische gegevens volgens EN 13240

Nominal vermogen: 8,o kW

Massastroom rookgas: 6,6 g/sec Aanbevolen

Aanbevolen luchtstroom van

schoorsteen: 12 Pa

Efficientre: 75% @7,9 kW

Koolmonoxide-uitstoot

(13% O2): 0.28%

Rookgastemperatuur: 336°C

3.o Veiligheidsmaatregelen

3.1 Maatregelen voor brandpreventie

Elk gebruik van de haard kan een bepaald risico met zich brengen. Neem waarom de volgende instructies nauwkeurig inRCT:

Zorg ervoor dat meubels of andere brandbare materialen nicht te)dicht bij de haard staan.
- Laat het vuur vanzelf uitgaan. Blus het vuur nooit met water.
- De haard worden tijdens gebruik warm en kan bij aanraking brandwonden veroorzaken.
- De as moet maar buiten worden afgevoerd of worden weggegooid op een plek waar geen brandgevaar bestaat.

3.2 Luchttoevoer

Waarschuwing! Zorg voor voldoende luchttoevoer van buiten maar de ruimte waar de haard worden geplaatst.

Bij onvoldoende luchttoevoer kan er rookgas in de kamer terechtkomen. Dit is zeer gevaarlijk! Als u rook ruikt of als u zich slaperig, misselijk of ziek voelt, kan dit er op duiden dat er rookgas in de kamer is terechtgekomen.

Zorg dat de luchtroosters in de ruimte waar de haard zich bevindt Niet+zijn geblokkeerd!

Gebruik geen mechanische ventilatoren in een ruimte met een haard. Deze kuren negatieve druk veroorzaken waardoor giftige gassen in de ruimte kuren komen.

4.o Installatie

N.B. Controleer voor het installereren of de haard geen transportschade heeft opgelopen.

Het product is zwaar! Zorg voor hulp bij het neerzetten en installereren van de haard.

4.1 Montage voor plaatsing

1. De haard word als een kompleet pakket geleverd. De poten, asvang en de knop van de bedieningsgrep要去en gemonteerd worden.
2. Na het uitpakken de deur aan de scharnieren hangen, en losese onderdelen eruithalen. Meegeleverd worden eenaslade en in plastic verpakte schroeven.
3. Til de bovenplaat op. Zo kunt u de haard gemakkelijker verplaatsen en de kachelpijp betterplaatsen.
4. Het verpakkingskarton op de vloer uitspreiden en de haard behoedzaam op de zijkant leggen.
5. De bevestigingsbouteen voor de poten aan de onderkant van de haard schroeven (afb. 3 A), de poten zo bevestigen dat de schijven gegen de aanleg van de poten geperst worden en dan de bouten aandraaien.
6. De haard voorzichtigrechtop zetten.
7. De asvang onmiddelijk aan de Voorkant onder de deur ophangen en vastschroeven met de bijgevoegde M6x16 mm bouten (afb. 3 B).
8. De knop aan de bedieningsgreep vastschroeven.

De kachelpijp bevestigen

De haard worden vanuit de fabriek geleverd voor aansluiting van de pijp aan dechterzijde.

Zet de kachelpijp (afb. 4) van binnenuit vast met drie schroeven (afb. 6A).

Bijplaatsing van een kachelpijp aan de boenzijde van de haard, maakt u het dwarsstuk los (afb.5A) en verwijdert u de boenplaat. Zet de kachelpijp aan dechterzijde vast en plaats de boenplaat terug.

4.2 Vloer

Vloer

Controleer of de vloer sterk genoeg is voor de haard. Zie «2.0 Technische gegevens» voor informatatie over de gewichten..

Bescherming van houten vloer

Als de haard要去 worden geinstalleerd op een brandbare vloer,要去 gegen de achechterkant van de kachel een hitteschild worden geplaatst om de vloer te beschermen gegen de stralingshitte. Zie punt!»8.o Optieonale accessoires>.

Bovendien要去 vloer onder en voor de haard worden afgedekt met eenplaat van metaal of van een ander onbrandbaar materiaal. De aanbevolen dikte is minstens 0,9 mm.

Vloeren van brandbaar materiaal, zoals linoleum, tapijt, enzovoort,要去en onder de vloerplaat worden verwijderd.

Brandbare vloeren voor de haard要去en voldoen aan het volgende:

De voorplaat moet in overeenstemming zijn met de nationale wetten en voorschriften.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatie over beperkingen en installmentie-eisen.

4.3 Muren

Afstand tot muren van brandbaar materiaal -zie afb.1.

U kunt de haard met een Niet-geïsoleerde kachelijp gebruiken als de afstanden tot de muren van brandbare materialen in overeenstemming�n met afb.1.

Afstand tot muren beschermd door een brandmuur

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatatie over beperkingen en installmentie-eisen.

De brandmuur要去 voldoen aan:

De brandmuur要去 ten minste 100 mm dit zijn en van baksteen, betonsteen of licht beton zijn gemaakt. U kunt ook andere goedgekeurde materialen en constructies gebruiken, zoals Jtul Firepanel.

NEDERLANDS

Afstand tot onbrandbare muren - zie afb. 1.

Een onbrandbare muur worden hier vermeld als een niedragende muur van cement/baksteen.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatatie over beperkingen en installmente-eisen.

4.4 Plafond

De afstand tot een brandbaar dak boven de haard moet minimaal 1200 mm়.

4.5 Schoorstenen en kachelpijpen

• De haard kan worden aangesloten op een schoorsteen en kachelpijp die zichn goedgekeurd voor brandstofgestookte haarden met rookgasttemperaturen die zichn opgegeven in «2.0 Technische gegevens».
• De doorsnede van de schoorsteen moet ten minste even groot waar als de doorsnede van de kachelpijp. Zie «2.o Technische gegevens» voor informatie voor het berekenen van de doorsnede van de schoorsteen.
• Er können meerdere brandstofgestookte haarden worden aangesloten opdezelfde schoorsteen als de doorsnede van de schoorsteen groot genoeg is.
• De aansluiting op de schoorsteen moet voldoen aan de installmentievoorschriften van de schoorsteenleverancier.
• Voordat u een opening in de schoorsteen maakt, moet de haard als proof worden geplaatst om te zorgen voor de juiste positie ten opzichte van de schoorsteen. Zie afb.1 voor de minimale afmetingen.
  Zorg dat de kachelijp omhoog wijst in de richting van de schoorsteen.
• Gebruik een kachelpijpbocht met een veegluik, zodate de pijp kan worden geleveed.

Houd er rekening mee dat de aansluitingen enigszins flexibel moeten zich om te voorkomen dat keine verplaatsingenijdens de installmentie schadeveroorzaken.

N.B. Een juiste en luchtdichte aansluiting is van groot belang voor het goed functioneren van de haard.

Aanbevolen luchtstroom van schoorsteen: Zie «2.0 Technische gegevens». Als de luchtstroom te sterk is,kest u een rookklep installereren en gebruiken om de luchtstroom te regelen.

Bij brand in de schoorsteen:

• Sluit alle luiken en ventilatieopengingen.
  Houd de deur van de vlamkast gesloten.
• Controller of er rook is op zolder en in de kelder.
• Bel de brandweer.
• Voordat u de haard opnieuw in gebruik neemt na een brand,要去 een deskundige de haard controlleren om na te gaan of deze goed werkst

4.6 Bedieningsfuncties controlleren (afb. 2)

Controleer alkijd de bedieningsfuncties wonneer de haard op zichplaats staat. Deze要去en gemakkelijk beweegbaar zich en maar behoren functioneren.

De Jotul F 8 TD heeft de volgende bedienings elementen:

"Ignition control" (deur) - Afb. 2A

Gebruik algend goed brandhout. Dat geeft de beste resultaten en is Niet schadelijk voor de haard.

5.2 Jøtuls definitie van goed brandhout

Met goed brandhout bedoelen we de bekende houtsoorten, zoals berken-, beuken- en Dennenhout.

Goed brandhout moet droog�, dat wil zeggen dat het hout maximaal 20% water mag bevatten.

Hiervoor要去 het hout uiterlijk aan het einde van de winter of vroeg in het voorjaar worden gekapt. Het hout要去 zodanig worden gekapt en gestapeld dat er een goede luchtcirculatie om het hout is. De stapels要去en worden afgedekt aan de bovenkant om overmatige opname van regenwater te voorkomen. Haal de blokken hout in de herfst waar binnen voor gebruikijdens het stookseizoen.

De hoeveelheid energia die 1 kg brandhout kan leveren, varieert nicht weil. Het gewicht vandezelfdehoeveelheid droog hout verschilt daarentegen aanzienlijk van soort tot soort. Zo levert een bepaalde hoeveelheid berkenhout minder energia (kWh) op dandezelfdehoeveelheid eikenhout, dat een hoger soortelijk gewicht heeft.

De hoeveelheid energia van 1 kg goed brandhout bedraagt ongeveer 3,8kWh . 1 kg volledig droog brandhout (0% vocht) levert ongeveer 5 kWh op, terwijl brandhout met 60% vocht slechts 1,5 kWh per kg oplevert.

Het gebruik van vochtig hout kan de volgende gevolgen hebben:

Vorming van roet/teer op het glas, in de haard en in de schoorsteen.
- De haard geeft minder warmte.
- Brandgevaar als gevolg van de opeenhoping van roet in de haard, kachelpijp en schoorsteen.
- Het vuur kan doven.

Zorg vooral dat u de haard nooit stookt met de volgende materialen:

Huishoudelijk afval, plastic tassen, enzovoort.
- Geverfd of geimpregneerd hout (zeer giftig)
- Spanplaat of laminaat
- Drijfhout
Verbranding van deze stoffen kan schadelijk voor de haard en het milieu.

N.B. Gebruik nooit benzine, petroleum, brandspiritus of soortgelijke brandbare vloeistoffen om het vuur aan te makes. Hierdoor kurz u letsel oplopen of kan de haard worden beschadigd.

5-3 Lenghte en hoeveelheid van brandhout

Houtblokken mogen Niet langerং dan 45 cm. De Jotul F 8 TD heeft doorং efficientre een nominale capacititeit van 8,0 kW. Dit komt overeen met een verbruik van ongeveer 2,4 kg brandhout per uuur.

Een belangrijke factor voor het brandstofverbruik is dat het brandhout het juiste formaat hebft. Het brandhout要去 het volgende formaat hebben:

Aanmaakhout:

Length: 30 - 40 cm

Diameter: 2-5 cm

Hoeveelheid per vuur: 6-8 stuks

Brandhout (gehakte blokken):

Length: 40 cm

Diameter: Ongeveer 8 cm

Intervallen voor het aanvullen

van het hout: Ongeveer iedere 45 minutes

Grootte van het vuur: 1,8 kg

Hoeveelheid per lading: 3 stuks

5.4 Eerste keer stoken

Plaats een laagje zand op de bodem van de haard als beschermlaag voor de bodemplaat voordat u de haard aansteekt. Het zand moet de bovenkant van de richels bedekken.

Maak het vuur aan zoals worden beschreiben onder «5.5 Dagelijks gelebruik».
- Laat het vuur enkele uren branden en ventilier de ruimte om alle rook en geuren te verwijderen die afkomstig� van het product.
Herhaal dit een aantal keren.

N.B. Er komen geuren vrij wanner u de haard de eerste keer gebruikt.

Geverfde haarden: wonneer u de haard voor het eerst gebruikt, kan irriterend gas vrijkomen, dat onaangenaam kan ruiken. Het gas is Niet giftig, maar toch is het better om de ruimte goed te ventileren. Stook het vuur flink op totdat alle sporen van gas zich verdwenen en geen rook of geuren meerঃ waar te nemen.

Geämlleerde haarden: de eerste paar keren dat de haard worden gebruikt, kan condensatievorming op de haard plaatsvinden. Veeg dit weg om vlekken op de haard te voorkomen als het oppervlak warm worden.

5.5 Dagelijks gebruik

Het product is bedoeld voor cyclische verbranding. Onder cyclische verbranding worden normala gebruik van een haard verstaan. Dit houdt in dat elk stuk hout moet worden opgebrand tot er alleen nog gloeende as over is voor er een新产品stuk in de haard worden gelegd.

Maak het luchtrooster open door dit helemaal waar rechts te schuiven en kaak de stookopening open door de hendel er volledig uit te trekken (afb. 2A en B). (Gebruik een handschoen wonneer de hendel warm is.)
- Leg twee middelgrote blokken hout aan weerszijden van de grondplaat.
Schuif enkele proppen krantenpapier (of bergenschors) tussen de blokken, leg er enkele aanmaakhoutjes kriskras bovenop en steek het papier aan. Maak de blokken stapsgewijs groter.

• Laat de deur op een kier staan, totdat het hout brandt. Sluit de deur en ventilatieopening (as deur) als u ziet dat het hout goed brandt.
• Stel cervolgens de verbranding in op het gewenste warmteniveau door de ventilatieopening aan te passen (Afb. 2B).

De nominale warmteafgifte worden bereikt wanner de ventilatieopening ongeveer 60% is geopend en de Ventilateopening (as deur) gesloten.

5.6 Brandhout toevoegen

1. Wacht tot het vuur smeult voordat u meer brandhout toevoegt. Zet de deur op een kier, zodat de negatieve druk kan stabiliseren voordat u de deur volledig opent.
2. Voeg hout toe en LAST de ventilatieopening enige Minutes volledig openstaan totdat het hout vlam heeft gezat.
3. De ventilatieopening (afb. 2B) hoeft nicht meer volledig open te staan wanner het hout goed brandt.

N.B. Waarschuwing voor oververhitting: voorkom te allenijdedat de haard oververhit raakt.

Oververhitting treedt op als de haard te veel brandhout bevaten/of de ventilatieopening volledig open is. Als de haard ergens rood gloeit, betekent dit dat deze oververhit is. Als dit gebeurt, dient u de ventilatieopening onmiddelijk te sluiten.

Neem contact op met een deskundige als u vermoedt dat de luchttoevoer via de schoorsteen overmatig of onvoldoende is. Zie ook «2.o Technische gegevens» en «4.5 Schoorsteen en kachelpijp» voor informatie.

5-7 De haardijdens de overgang van winter maar lente gebruiken

Tijdens een overgangsperiode met plotselinge temperatuursschommelingen kan er spreke zichn van negatieve druk bij rookafoer of ventilatie onder moeilijke windomstandigheden, waardoor storingen in de trek in de schoorsteen konnen optreden die ervoor zorgen dat de rookgassen Niet maar buiten worden afgevoerd.

Gebruik dan minder brandhout of zet de luchtroosters verder open zodat het hout schoner en sneller opbrandt. Opdezemanier blijf de trek in de schoorsteen gehandhaafd.

Om ophoping van as te voorkomen, moet de as vaker dan normal worden verwijderd. Zie «6.2 De as verwijdenen».

NEDERLANDS

6.o Onderhoud

6.1 Het glas reinigen

De Jotul F 8 TD is uitgerust met een ventilatieopening voor het glas. Lucht worden aangezogen door de luchttoevoer boven de haard en stroomt langs de binnenkant van het glas maar beneden.

Toch zal zich alsijd wel roet op het glas ophopen. De hoeveelheid is afhankelijk van de luchtstroom terplaatse en de stand van de ventilatieopening. De roetlaag worden gewoonlijk grotendeels weggebrand wonneer de ventilatieopening hebemaal open staat en de haard flink brandt.

Goed advies! Maak voor een gewone schoonmaakbeurt een papieren handdoek vochtig met warm water en voeg er wat as uit de stookplaats aan toe. Wrijf met het papier over het glas en neem het glas daarna af met schoon water. Laat het glas goed drogen. Wanner het glas grondig moet worden gereinigd, adviseren wij om glasreiniger te gebruiken (volg de gebruiksaanwijzing op de verpakking).

6.2 De as verwijderen

Til het astrooster omhoog. Gebruik een schep of iets dergelijks om de as te verwijderen. Laat een laagje as als beschermlaag op de bodem van de verbrandingskamer liggen.

Zie voor informatatie over het omgaan met as ook de beschrijving onder: «3.0 Veiligheidsmaatregelen».

6.3 Reinigen en roet verwijderen

Tijdens gebruik kan zich roet afzetten op de binnenwanden van de haard. Roet werkst isolerend en kan daardoor de warmteafgithe van de haard verminderen. Als er zich te veel roet ophoopt, kurz u deze met een roetverwijderaar eenvoudig verwijderen. Als u wilt voorkomen dat zich roet of condenswater ophoopt in de haard, moet u regelmatig flink stoken om de gezvormde laag te verwijderen. Een Jaarlijkse schoonmaakbeurt is nodig voor een optimale warmteafgithe van het product. U kurz dit bijvoorbeeld doen als de schoorsteen en de kachelpijp worden geleveed.

6.4 Kachelpijpen maar de schoorsteen vegen

• Verwijder bij een kachelpijp aan de achterkant de bovenplaat en veeg de pijp via de opening schoon.
• Bij een kachelijp aan de bovenkant kan de haard worden geveegd via het veegluik van de kachelijp. In andere gezallen要去en de keerplaat word verwijderd. Hoe u dit doet, ziet u in punt 7.1.

6.5 De haard inspectoren

Jotul raadt u aan om na het reinigen/vegen zich een grondige inspectie van de haard uit te voeren. Controller alle zichbare oppervlakken op scheuren.

Controleer ook of de deur- en glasafdichtingen luchtdicht afsluiten en of de pakkingen van de deur en de bovenplaat nog op hun plaats zitten. Pakkingen die sporen van slijtage of verworming vertonen,要去en worden verrangen.

Maak de pakkingsgroeven grondig schoon, breng keramische lijm aan (te verkrijgen bij uw Jotul-dealer) en druk de pakking goed in de groef. De lijm hebelt een korte droogtijd.

6.6 De buitenkant onderhoden

Bij haarden met een laklaag kan na een paar jaar verkleuring optreden. Voordat u een neue laag Jotul-haardverf aanbrengt, moet u het oppervlak reinigen en alle losse deeltjes wegvegen. Geemailleerde haarden要去 u alleen met een schone, droge doek afnemen. Gebruik geen zeep of water. Eventuele vlekken kunt u met een vloeijaar reinigingsmiddel verwijderen (zoals een ovenreiniger).

7.o Groot onderhoud

Waarschuwing! Het is Niet toegestaan dit product zonder toestemming te wijzigen.

Gebruik alleen originele reserveonderdelen.

7.1 De keerplaten branderplaten bodemplaat binnen verrangen (abb. 7)

• Verwijder het asrooster. (A)
• Til de keerplaat waar voren en opzij verwijder deze op+zijn kant via de deur. (B)
• Verwijder de branderplaten. (C)
• Til de bodemplaat binnen op en verwijder deze op zijn kant. (D).

Volgdezelfde procedure in omgeekerde volgorde om de keerplaat opniewtplaatsen.

8.0 Oorzaken van gebruiksproblemen - problemen oplossen

Slechte luchttoevoer

• Controleer de lenghte van de schoorsteen en ga na of.Deze in overeenstemming is met nationale wetten en voorschriften. Zie ook 2.0 Technische gegevens" en 4.5 Schoorsteen en kachelpijp" voor informatie.
• Controller of de minimale doorsnede van de schoorsteen in overeenstemming is met «2.0 Technische gegevens»
• Controller of er geen objcten de afvoer van gassen belemmeren: bijvoorbeeld takken of bomen, enzovoort.

Het vuur gaat na enigeijd uit

• Controller of het brandhout droog genoeg is.
• Controller of ernegatieve druk in dewoning is, sluit mechanische ventilatiesystemen en open een raam zich bij de haard
• Controller of de ventilatieopening is geopend.
• Controller of de kachelpijp Niet verstopt is met roet.

Een ongebruikelijk hoeveelheid roet ophoopt op het glas

Er zal zich alkijd roet ophopen op het glas, maar de hoeveelheid is afhankelijk van:

• De vochtigheid van het brandmaterialiaal
• De luchtstroom ter plaatse
• Deinstalling van de ventilatieopening

De roetlaag worden gewoonlijk grotendeels wegbebrand wonneer de ventilatieopening helemaal open staat en de haard flink brandt. Zie ook «6.1 Het glas reinigen - goed advies».

Jøtul F 8 TD

Fig. 1

Produkt
