GEBRUIKSAANWIJZING PAM3000E PROGRESS

PAM3000E Gebruiksaanwijzing User Manual Notice d'utilisation Benutzerinformation Istruzioni per l’uso Kookplaat Hob Table de cuisson Kochfeld Piano cotturaINHOUDSOPGAVE Veiligheidsinformatie 2 Veiligheidsvoorschriften 3 Beschrijving van het product 6 Dagelijks gebruik 6 Aanwijzingen en tips 7 Onderhoud en reiniging 7 Probleemoplossing 8 Montage 9 Technische gegevens 10 Energiezuinigheid 11 Wijzigingen voorbehouden. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt door een verkeerde installatie of verkeerd gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik. Veiligheid van kinderen en kwetsbare mensen

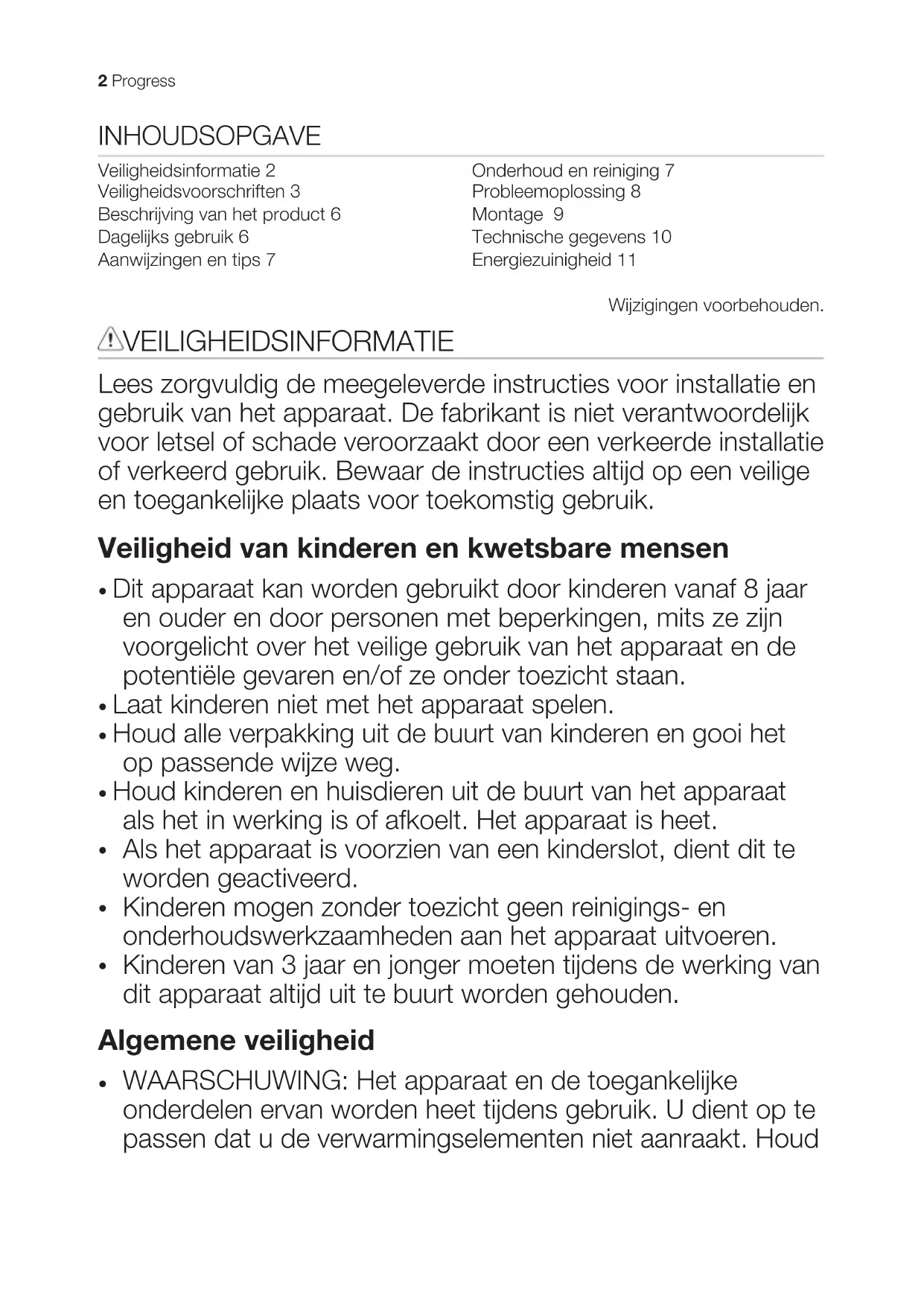

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en door personen met beperkingen, mits ze zijn voorgelicht over het veilige gebruik van het apparaat en de potentiële gevaren en/of ze onder toezicht staan.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.

Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

Kinderen van 3 jaar en jonger moeten tijdens de werking van dit apparaat altijd uit te buurt worden gehouden. Algemene veiligheid

WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient op te passen dat u de verwarmingselementen niet aanraakt. Houd 2 Progresskinderen jonger dan 8 jaar uit de buurt of onder permanent toezicht.

• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.

• WAARSCHUWING: Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.

• Probeer brand NOOIT met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam bijv. met een deksel of blusdeken.

• LET OP: Er dient toezicht te worden gehouden op het bereidingsproces. Een kort bereidingsproces moet onder constant toezicht staan.

• WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookplaten.

• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken. VEILIGHEIDSVOORSCHRIFTEN installatie WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik Progress 3altijd veiligheidshandschoenen en gesloten schoeisel.

• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

• Bescherm de bodem van het apparaat tegen stoom en vocht.

• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend.

• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt. Aansluiting aan het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.

• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.

• Gebruik het klem om spanning op het snoer te voorkomen.

• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit

• Gebruik geen meerwegstekkers en verlengsnoeren.

• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service- afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Sluit de stroomstekker niet aan op een losse stroomaansluiting.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik alleen de juiste isolatie- apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm. Gebruik WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.

• Gebruik dit apparaat in een huishoudelijke omgeving. 4 Progress• De specificatie van het apparaat mag niet worden veranderd.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Zet de kookzone op "uit" na elk gebruik.

• Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden.

• Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Als u eten in de hete olie doet, kan het spatten. WAARSCHUWING! Risico op brand en explosie

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.

• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.

• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

• Plaats geen ontvlambare producten of gerechten die vochtig zijn gemaakt met ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedieningspaneel.

• Laat kookgerei niet droogkoken.

• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.

• Activeer de kookzones niet met lege pannen of zonder pannen erop.

• Geen aluminiumfolie op het apparaat leggen.

• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.

• Laat geen zure vloeistoffen, zoals bijv. azijn, citroensap of reinigingsmiddelen voor het verwijderen van kalkaanslag, in aanraking komen met de kookplaat. Hierdoor kunnen doffe plekken ontstaan. Onderhoud en reiniging

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.

• Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale reinigingsmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. Verwijdering WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer vlak bij het apparaat af en gooi het weg. Servicedienst

• Neem contact op met een erkende servicedienst voor reparatie van het apparaat.

• Gebruik uitsluitend originele reserveonderdelen. Progress 5BESCHRIJVING VAN HET PRODUCT Indeling kookplaat 145 mm180 mm

Bedieningsknoppen Bedieningsknop Sym- bool Functie

Verwarmingsstanden Restwarmte WAARSCHUWING! Er bestaat verbrandingsgevaar door restwarmte. DAGELIJKS GEBRUIK WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Voordat u het apparaat voor de eerste keer gebruikt Plaats kookgerei met water op elke kookzone, stel de maximale stand in en laat het apparaat 10 minuten werken. Dit is om restanten van het apparaat te verbranden. Laat hierna de kookplaat 20 minuten werken in de laagste stand. Tijdens deze periode kan er een nare geur en rook optreden. Dit is normaal. Zorg dat er voldoende luchtcirculatie is. Gebruik van de snelkookplaat De rode stip in het midden van de plaat toont aan dat de plaat een snelkookplaat is. Een snelkookplaat wordt sneller warm dan normale platen. De rode stippen zijn op de platen geverfd. Door gebruik van het apparaat kunnen ze beschadigd raken en na verloop van tijd zelfs helemaal verdwijnen. Dit heeft geen effect op de werking van de kookplaat. De kookstand Draai de knop naar de juiste kookstand om de kookstand in te stellen of te wijzigen. Om uit te schakelen, draai de knop naar stand uit. Controlelampje gaat aan als één of meer kookzones geactiveerd zijn. Als u de kookzones uitschakelt, gaat het indicatielampje uit. 6 ProgressAANWIJZINGEN EN TIPS WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Kookgerei De bodem van het kookgerei moet zo dik en vlak mogelijk zijn. LET OP! Gebruik geen gietijzeren pannen, grillstenen, aardewerk of grillplaten op gasbranders. Het roestvrij staal kan beschadigen als het te heet wordt. Voorbeelden van kooktoepassingen Ver- war- ming

Toepassing: 1 Zachtjes te sudderen Te sudderen 2 Te frituren / gratineren Aan de kook te brengen 3 Aan de kook te brengen / (snel) te frituren

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Algemene informatie

• Reinig de kookplaat na elk gebruik.

• Gebruik altijd pannen met een schone bodem.

• Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat. Roestvrij staal

• Gebruik een reinigingsmiddel voor roestvrij staal om de roestvrij stalen randen schoon te maken.

• De roestvrijstalen rand van de plaat kan iets verkleuren door de hoge temperatuur.

• Was de onderdelen van roestvrij staal af met water en droog ze vervolgens met een zachte doek. De elektrische kookplaat reinigen

1. Gebruik het reinigingspoeder of het

2. Reinig de kookplaat met een vochtige

doek en een beetje afwasmiddel.

3. Verwarm de kookplaat tot een lage

temperatuur en laat deze opdrogen.

4. Breng regelmatig naaimachine-olie aan

om de kookplaten in goede conditie te houden. Veeg de olie weg met absorberend papier. Progress 7PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Wat moet u doen als… Probleem Mogelijke oorzaak Oplossing U kunt de kookplaat niet in- schakelen of bedienen. De kookplaat is niet aange- sloten op een stopcontact of is niet goed geïnstalleerd. Controleer of de kookplaat goed is aangesloten op het lichtnet. Raadpleeg het aan- sluitdiagram. De zekering is doorgeslagen. Controleer of de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende installa- teur. Als u het probleem niet kunt oplossen... Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt heeft. Bij onjuist gebruik van het apparaat wordt het bezoek van de onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje. 8 ProgressLabels meegeleverd in de zak met accessoires Bevestig de stickers zoals hieronder weergegeven: MOD.

A B C A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing). B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing). C. Plak het op het instructieboekje. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Voor montage Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat. Model ....................................... Productnummer (PNC) ........................................ Serienummer ........................... Ingebouwde kookplaten Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen. Aansluitkabel

• De kookplaat is voorzien van een aansluitsnoer.

• Vervang de beschadigde voedingskabel door het volgende netsnoer (of hoger): H05V2V2-F T min 90°C. Neem contact op met een klantenservice bij u in de buurt. Progress 9Inbouw 30 mm55 mm40-50 mmmin. 650 mm490 mmmin. 450 mm270 mm

A. meegeleverde afdichting B. meegeleverde steunen LET OP! Installeer het apparaat alleen op een werkblad met een plat oppervlak. Mogelijkheden voor inbouw Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is. Keukenmeubel met min 20 mm(max 150 mm)30 mm60 mm

Verwijderbaar paneel

Ruimte voor aansluitingen Keukenmeubel met oven Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden. TECHNISCHE GEGEVENS Specificatie kookzones KookzoneNominaal vermogen (max warm-te-instelling) [W]Diameter van de kookzone [mm] Middenvoor 1000 145Middenachter 1500 180 Gebruik voor optimale kookresultaten kookgerei dat niet groter is dan de diameter van de kookzone. 10 ProgressENERGIEZUINIGHEID Productinformatie volgens EU-richtlijn 66/2014 Modelidentificatie PAM3000E Type kooktoestel Ingebouwde kookplaten Aantal kookzones 2 Verwarmingstechnologie Snelkookplaat Diameter ronde kookzones (Ø) Middenvoor Middenachter 14,5 cm 18,0 cm Energieverbruik per kookzo- ne (EC electric cooking) Middenvoor Middenachter 209,9 Wh / kg 209,9 Wh / kg Energieverbruik van de kookplaat (EC electric hob) 209,9 Wh / kg EN 60350-2 - Elektrische huishoudelijke kookapparaten - Deel 2: Kookplaten - Methodes voor het meten van de prestatie Energiebesparing U kunt elke dag energie besparen tijdens het koken door de onderstaande tips te volgen.

• Warm alleen de hoeveelheid water op die u nodig heeft.

• Doe indien mogelijk altijd een deksel op de pan.

• Zet uw kookgerei op de kookzone voordat u deze activeert.

• De bodem van het kookgerei moet dezelfde afmeting hebben als de kookzone.

• Zet kleiner kookgerei op kleinere kookzones.

• Plaats het kookgerei precies in het midden van de kookzone.

• Gebruik de restwarmte om het eten warm te houden of te smelten. MILIEUBESCHERMING Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. Progress 11CONTENTS Safety information 12 Safety instructions 13 Product description 15 Daily use 16 Hints and tips 16 Care and cleaning 17 Troubleshooting 17 Installation 18 Technical data 19 Energy efficiency 20 Subject to change without notice. SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible for any injuries or damages that are the result of incorrect installation or usage. Always keep the instructions in a safe and accessible location for future reference. Children and vulnerable people safety
