GEBRUIKSAANWIJZING KUP 200 Ariston Thermo

Plaatsing en gebruik

Congelador

Instalación y uso

Congelador

Instalação e uso

KUP 200

① Congelatore sottotavolo integrato 1 Istruzioni per l'installazione e l'uso
GB Integrated under-counter fitting freezer 8 Instructions for installation and use
F Congélateur dessous de table intégré 15 Instruction pour l'installation et l'emploi
D Integrierbarer unterbau-Gefrierschrank 22 Installation- und Gebrauchshinweise
NL Aangepaste aanrecht-vrieskast 30 Gebruiksaanwijzingen vor de plaatsing en gebruik
E Congelador bajo integrable 37 Instrucciones para la instalación y uso
P Congelador integrado embaixo da mesa 44 Instruções para a instalação e o uso

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn
• altijd gebruik te maken van originele onderdelen

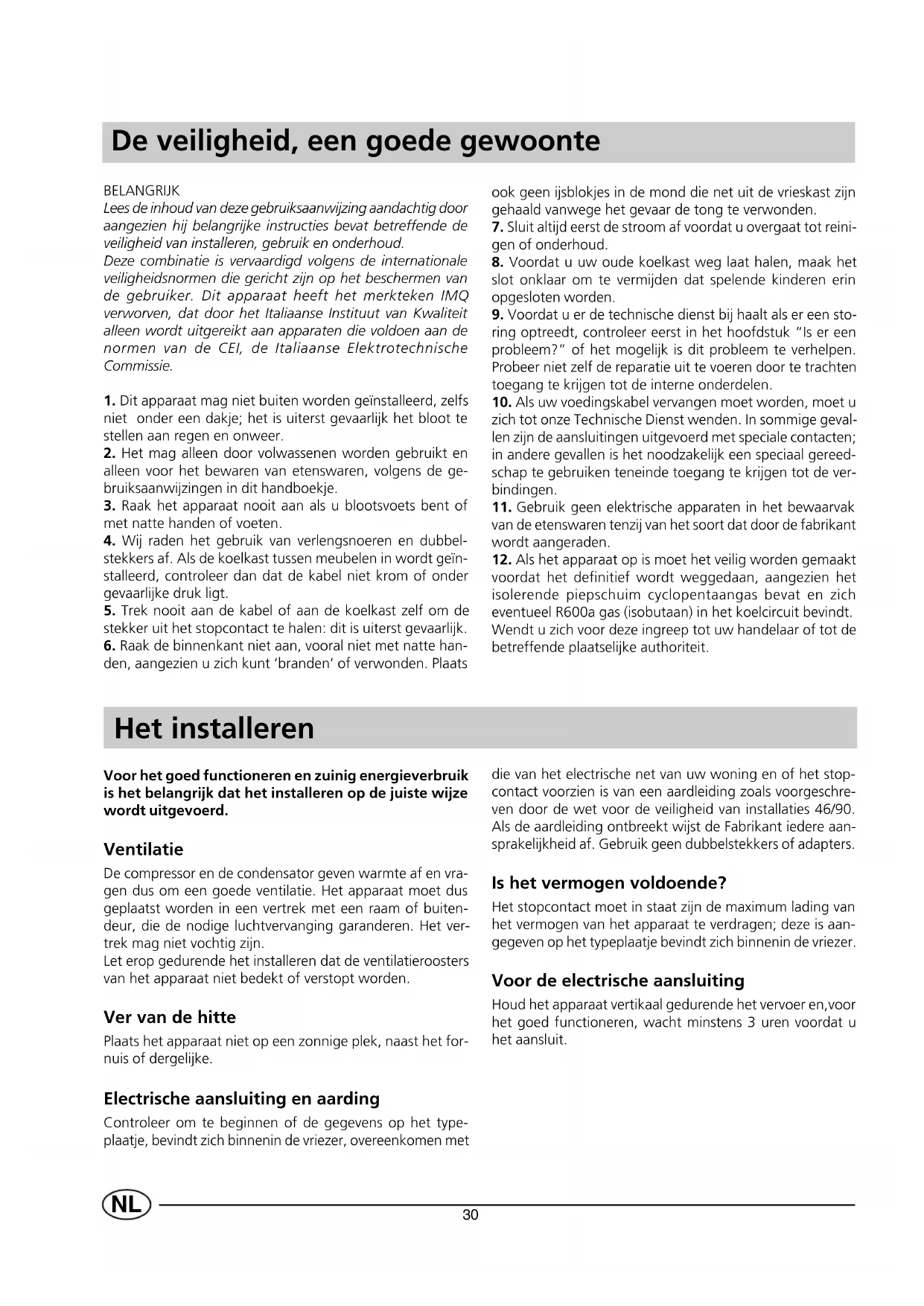

De veiligheid, een goede gewoonte

BELANGRIJK

Lees de inhoud van deze gebruiksaanwijzing aandachtig door aangezien hij belangrijke instructies bevat betreffende de veiligheid van installeren, gebruik en onderhoud.

Deze combinatie is vervaardigd volgens de internationale veiligheidsnormen die gericht zijn op het beschermen van de gebruiker. Dit apparaat heeft het merkteken IMQ verworven, dat door het Italiaanse Instituut van Kwaliteit alleen wordt uitgereikt aan apparaten die voldoen aan de normen van de CEI, de Italiaanse Elektrotechnische Commissie.

1. Dit apparaat mag niet buiten worden geïnstalleerd, zelfs niet onder een dakje; het is uiterst gevaarlijk het bloot te stellen aan regen en onweer.
2. Het mag alleen door volwassenen worden gebruikt en alleen voor het bewaren van etenswaren, volgens de gebruiksaanwijzingen in dit handboekje.
3. Raak het apparaat nooit aan als u blootsvoets bent of met natte handen of voeten.
4. Wij raden het gebruik van verlengsnoeren en dubbelstekkers af. Als de koelkast tussen meubelen in wordt geïnstalleerd, controleer dan dat de kabel niet krom of onder gevaarlijke druk ligt.
5. Trek nooit aan de kabel of aan de koelkast zelf om de stekker uit het stopcontact te halen: dit is uiterst gevaarlijk.
6. Raak de binnenkant niet aan, vooral niet met natte handen, aangezien u zich kunt 'branden' of verwonden. Plaats

ook geen ijsblokjes in de mond die net uit de vrieskast zijn gehaald vanwege het gevaar de tong te verwonden.

1. Sluit altijd eerst de stroom af voordat u overgaat tot reinigen of onderhoud.
2. Voordat u uw oude koelkast weg laat halen, maak het slot onklaar om te vermijden dat spelende kinderen erin opgesloten worden.
3. Voordat u er de technische dienst bij haalt als er een storing optreedt, controleer eerst in het hoofdstuk "Is er een probleem?" of het mogelijk is dit probleem te verhelpen. Probeer niet zelf de reparatie uit te voeren door te trachten toegang te krijgen tot de interne onderdelen.
4. Als uw voedingskabel vervangen moet worden, moet u zich tot onze Technische Dienst wenden. In sommige gevallen zijn de aansluitingen uitgevoerd met speciale contacten; in andere gevallen is het noodzakelijk een speciaal gereedschap te gebruiken teneinde toegang te krijgen tot de verbindingen.
5. Gebruik geen elektrische apparaten in het bewaarvak van de etenswaren tenzij van het soort dat door de fabrikant wordt aangeraden.
6. Als het apparaat op is moet het veilig worden gemaakt voordat het definitief wordt weggedaan, aangezien het isolerende piepschuim cyclopentaangas bevat en zich eventueel R600a gas (isobutaan) in het koelcircuit bevindt. Wendt u zich voor deze ingreep tot uw handelaar of tot de betreffende plaatselijke authoriteit.

Het installeren

Voor het goed functioneren en zuinig energieverbruik is het belangrijk dat het installeren op de juiste wijze wordt uitgevoerd.

Ventilatie

De compressor en de condensator geven warmte af en vragen dus om een goede ventilatie. Het apparaat moet dus geplaatst worden in een vertrek met een raam of buitendeur, die de nodige luchtvervanging garanderen. Het vertrek mag niet vochtig zijn.

Let erop gedurende het installeren dat de ventilatieroosters van het apparaat niet bedekt of verstopt worden.

Ver van de hitte

Plaats het apparaat niet op een zonnige plek, naast het for- nuis of dergelijke.

Electrische aansluiting en aarding

Controleer om te beginnen of de gegevens op het typeplaatje, bevindt zich binnenin de vriezer, overeenkomen met

die van het electrische net van uw woning en of het stopcontact voorzien is van een aardleiding zoals voorgeschreven door de wet voor de veiligheid van installaties 46/90. Als de aardleiding ontbreekt wijst de Fabrikant iedere aansprakelijkheid af. Gebruik geen dubbelstekkers of adapters.

Is het vermogen voldoende?

Het stopcontact moet in staat zijn de maximum lading van het vermogen van het apparaat te verdragen; deze is aangegeven op het typeplaatje bevindt zich binnenin de vriezer.

Voor de electrische aansluiting

Houd het apparaat vertikaal gedurende het vervoer en, voor het goed functioneren, wacht minstens 3 uren voordat u het aansluit.

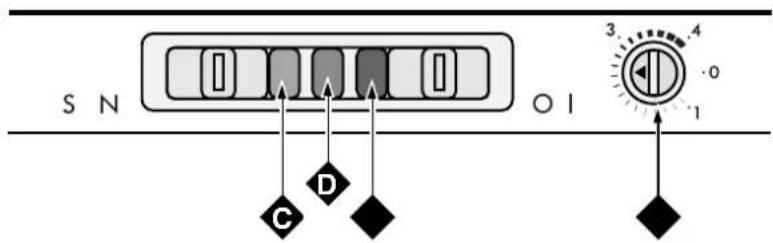

Van dichtbij gezien

Knop voor het regelen van de temperatuur

Deze knop regelt de temperatuur in de vrieskast op verschillende posities:

• 0 de vrieskast is uit
• 1 Minimum koude
• 5 Maximum koude

Vanaf de positie 1 tot aan de positie 5 draaiend krijgt u steeds koudere temperaturen.

"Drain" systeem voor de afvoer van het dooi- water

Vakken voor het conservaren van de etenswaren

Vakken voor het invriezen en bewaren

Groen indicatielampje

Dit lampje brandt (schakelaar naar rechts verplaatsen) wanneer de netstroom is ingeschakeld. Door de schakelaar naar links te verplaatsen (het groene lampje is nu afgedekt) wordt de stroomtoevoer uitgeschakeld.

Geel indicatielampje

Dit lampje brandt (schakelaar naar links verplaatsen) wanneer de compressor op ononderbroken wijze functioneert, teneinde de lage temperatuur te bereiken die voor het invriezen van verse levensmiddelen benodigd is. Door de schakelaar naar rechts te verplaatsen (het gele lampje is nu afgedekt), functioneert de diepvriezer weer volgens de thermostaatinstelling.

Rood indicatielampje

Dit lampje gaat branden om aan te geven dat de binnen-temperatuur niet toereikend is voor de conservering van de levensmiddelen

Het starten van de vrieskast

Belangrijk

Na het transport plaatst u het apparaat vertikaal en wacht u ongeveer 3 uren voordat u het aansluit aan het net, dit is nodig voor het goed functioneren.

Zet de temperatuurknop voor het beste en meest economische gebruik op de midden-positie.

Na aansluiting van het apparaat aan het stroomnet behoort het groene lampje te branden en dient u tevens het gele lampje in te schakelen. Zodra het rode lampje uitgaat, dient u ook het gele lampje uit te schakelen en het apparaat is klaar voor gebruik.

Het beste gebruik van de machine

Voor het invriezen

- Als etenswaren eenmaal zijn ontdooid, ook indien slechts gedeeltelijk, mogen ze niet weer worden ingevroren.U moet ze koken en opeten (binnen de 24 uur) of koken en weer invriezen.

- Raadpleeg een speciale handleiding voor het prepareren voor invriezen van etenswaren.

- Voor de beste invriezing en later ontdooiing is het goed de etenswaren in kleine porties te verdelen, die zich snel en gelijkmatig laten invriezen. Schrijf op de pakketjes de gegevens van de inhoud en datum van invriezen.

- Vries alleen de hoeveelheid (in kg.) etenswaren in die is aangegeven op het typeplaatje aan de binnenkant van de vrieskast.

- Doe het gele lampje aan voor het invriezen en plaats de inte-vriezen etenswaren in de bovenste ruimte "G", zoveel mogelijk in direct contact met de afkoelende wanden en niet in contact met eventuele reeds ingevroren etenswaren in hetzelfde vak.

- Het inladen van grotere hoeveelheden etenswaren die moeten worden ingevroren kan de temperatuur in de vriesruimte tijdelijk warmer maken (rode lampje aan). Deze situatie, aangezien slechts tijdelijk, brengt de goede conservatie van de reeds aanwezige ingevroren etenswaren niet in gevaar.

- Doe na 24 uren, als het invriezen heeft plaats gevonden, het gele lampje uit.

Belangrijk: vergeet dit niet als u onnodig energieverbruik wilt vermijden.

- Als de stroom uitvalt of er is een storing, dan moet u de vrieskast niet openen, zo blijft de binnenkant langer koud. De levensmiddelen blijven op die manier nog ongeveer 20 uur geconserveerd.

- Plaats geen volle flessen in de vrieskast: zij kunnen breken. Alle vloeistoffen zetten uit bij bevriezing.

- Vul de bakjes van de ijsblokjes tot 3/4 van hun hoogte op met water.

Het conserveren

Voor het goed conserveren van diepvriesproducten en ingevroren etenswaren moet u nooit de thermostaatknop onder 1 zetten, onafhankelijk van de buitentemperatuur. Bij kamertemperaturen van 25° - 27°C zet u de knop tussen 21 en 3, bij kamertemperaturen tot 32°C tussen 3 en 4. Lees altijd aandachtig de instructies op de diepvriespakken, en als deze ontbreken, conserveer ze dan niet langer dan 3 maanden vanaf de koopdatum.

Als u diepvriesproducten koopt moet u altijd opletten dat deze op de juiste wijze geconserveerd zijn geweest en dat de verpakking intact is. Vervoer de diepvriesproducten van de winkel naar uw huis in een speciale koeltas en plaats ze thuis zo snel mogelijk in de vrieskast. Mocht een diepvriespak een beetje bol staan of sporen van water vertonen, dan bestaat de mogelijkheid dat het eerder op een niet juiste temperatuur is bewaard geweest en dat de inhoud intussen niet meer goed is.

Teneinde de inhoud van de vrieskast te vergroten kunt u hem ook gebruiken zonder de laden (behalve de laagste) door de etenswaren rechtstreeks op de verdampplaten te plaatsen. Controleer na het inladen van de etenswaren of de deur goed dicht is.

Gids voor het klaarmaken en invriezen

Vlees en vis

Soorten Verpakken		Besterven (dagen)	Conservatie (in maanden)	Ontdooien
Runderbraadstuk	Gewikkeld in aluminium folie	2 / 3	9 / 10	Niet nodig
Lamsvlees	Gewikkeld in aluminium folie	1 / 2	6	Niet nodig
Varkensbraadstuk Gewikkeld in aluminium folie 1 6 Niet nodig
Kalfsbraadstuk Gewikkeld in aluminium folie 1 8 Niet nodig
Biefstukjes en varkenslap	leder afzonderlijk in plastic folie en dan 4-6 samen in aluminium folie		6 Niet nodig
Lams- en varkenscoteletten	leder afzonderlijk in plastic folie en dan 4-6 samen in aluminium folie		6 Niet nodig
Gehaktvlees	In aluminium met plastic er omheen	Zeer vers	2	Langzaam in koelkast
Hart en lever In plastic zakjes 3 Niet nodig
Worstjes	In plastic of aluminium folie		2	Volgens gebruik
Kip en kalkoen	Gewikkeld in aluminium folie	1 / 3	9	Langzaam in koelkast
Eend en gans	Gewikkeld in aluminium folie	1 / 4	6	Langzaam in koelkast
Wilde eend, fazant en patrijs	Gewikkeld in aluminium folie	1 / 3	9	Langzaam in koelkast
Konijn en haas	Gewikkeld in aluminium folie	3 / 4	6	Langzaam in koelkast
Hert en ree	In aluminium of plastic folie	5 / 6	9	Langzaam in koelkast
Grote vissen	In aluminium of plastic folie		4 / 6	Langzaam in koelkast
Kleine vissen	In plastic zakjes		2 / 3	Niet nodig
Schaaldieren	In plastic zakjes		3 / 6	Niet nodig
Weekdieren	In aluminium of plastic bakken met water en zout		3 Langzaam in koelkast
Gekookte vis	In aluminium of plastic folie		12	In warm water
Gebakken vis	In plastic zakjes		4 / 6	Rechtstreeks in pan

Fruit en groenten

Soot Preparatie		In heet water	Voorbereiding	Conservatie (in maanden)	Ondtooien
Appel	Schillen en in stukjes snijden	2'	In bakjes, in siroop	12	Langzaam in koelkast
Abrikozen, perziken, kersen en pruimen	Ontpitten en schillen	1' / 2'	In bakjes, in siroop	12	Langzaam in koelkast
Aardbeien, moerbeien en bosbessen	Wassen en laten drogen		In bakjes, met suiker bedekt	10 / 12 Langzaam in koelkast
Gekookt fruit	Snijden, koken en zeven		In bakjes, 10% suiker toevoegen	12 Langzaam in koelkast
Vruchtensap	Wassen, snijden en persen		In bakjes, suiker naar smaak	10 / 12 Langzaam in koelkast
Bloemkool	In stukjes in water met citroen dompelen	2' In plastic zakjes 12 Niet nodig
Kool en spruitjes	Reinigen en wassen (in stukjes)	1' / 2'	In plastic zakjes	10 / 12	Kamertemperatuur
Erwtjes	Doppen en wasser	2'	In plastic zakjes	12	Niet nodig
Sperziebonen	Wassen en in stukjes	2	In plastic zakjes	10 / 12	Niet nodig
Wortels, paprika's en knolraap	In schijven, schillen en wasser	3' / 4'	In plastic zakjes	12	Niet nodig
Paddestoelen en asperges	Wassen en snijden	3' / 4'	In zakjes of bakjes	6	Kamertemperatuur
Spinazie	Wassen en fijn snijden	2'	In zakjes of bakjes	12	Kamertemperatuur
Soepgroenten	Wassen en in stukjes snijden	3'	In zakjes, in kleine porties	6 / 7	Kamertemperatuur
Diversen	Preparatie	In heet water	Voorbereiding	Conservatie (in maanden)	Ondooien
Brood			In plastic zakjes	4	Op kamertemperatuur en in de oven
Taarten			In plastic folie	6	Op kamertemperatuur en koken op 100/200°C
Room			In plastic bakjes	6	Op kamertemperatuur of in de koelkast
Boter			In de originele verpakking met aluminium eromheen	6	In de koelkast
Gekookt voedsel en groentescep			Onderverdeeld in plastic of glazen bakjes	3 / 6	Op kamertemperatuur of in warm water
Eieren			Invriezen zonder guscio in kleine bakjes	10	Op kamertemperatuur of in de koelkast

Raadgevingen voor bezuinigen

- Installeer de vrieskast op de juiste plaats

Dat wil zeggen: ver van warmtebronnen en directe zon, en in een goed geventileerd vertrek.

- De juiste koude

Zet de temperatuurknop op een midden-positie. Te koud verbruikt veel elektriciteit en verbetert noch verlengt de conservatie van de etenswaren.

- Houd de deur dicht

Open de deur van uw vrieskast zo weinig mogelijk omdat iedere keer dat u hem opent veel koude lucht naar buiten ontsnapt. Voor het weer verkoelen van de temperatuur moet de motor lang werken hetgeen veel elektriciteit verbruikt.

- Let op de afdichting

Houd hem elastisch en schoon zodat hij goed aan de deur aanpast; zodoende laat hij geen koude ontsnappen.

- Geen ijsafzetting

Controleer de dikte van de ijsafzetting op de wanden van de vrieskast en verwijder het ijs zodra het laagje ijs te dik is geworden.(zie verderop "Het onderhoud").

Het onderhoud

Het onderhoud

Sluit altijd de stroom af voordat u enige handeling voor het onderhoud gaat uitvoeren (de stekker uit het stopcontact of de schakelaar van het apparaat uitschakelen).

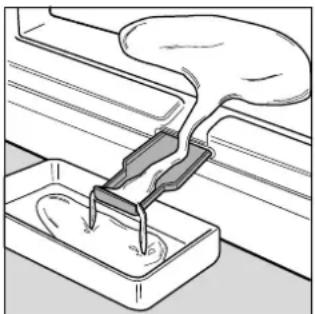

Het ontdooien

Af en toe moet de ijsafzetting van de binnenwanden van het apparaat worden verwijderd.

BELANGRIJK: let erop dat u het koelcircuit niet beschadigt.

Gebruik hiervoor nooit scherpe voorwerpen die permanente schade kunnen veroorzaken aan het koelingscircuit. Gebruik het bijgeleverde schrapertje.

Voor volledige ontdooiing van het apparaat (één of twee maal per jaar uit te voeren), dient u het groene lampje uit te schakelen en de deur open te laten totdat de ijslaag geheel gesmolten is. Het apparaat is voorzien van een opvangsysteem voor het dooiwater: plaats er een bak onder zoals aangegeven in de afb. 1.

Teneinde het dooiproces te versnellen kunt u een bakje (of meerdere) met lauw water in de vrieskast plaatsen.

Gedurende het ontdooien kunt u de etenswaren in kranten wikkelen en op een koele plaats bewaren. Aangezien een verhoging van de temperatuur onvermijdelijk is moeten deze in korte tijd worden geconsumeerd.

Het reinigen en speciaal onderhoud

De binnenkant van de vrieskast moet regelmatig worden schoongemaakt nadat hij ontdooid is. Gebruik soda ongelost in lauw water. Gebruik nooit schuurmiddelen, afwasmiddelen of zeep. Na het wassen spoelt u met schoon water en droogt u alles goed af.

Nu schakelt u de vrieskast weer in zoals beschreven in de paragraaf "Het starten van de vrieskast".

Zijn er problemen?

Groen controlelampje uit

Heeft u gecontroleerd of:

- er stroom is

- de hoofdschakelaar van uw woning misschien is uitgeschakeld

Rood alarmcontrolelampje altijd aan

Heeft u gecontroleerd of:

• de deur soms niet goed sluit of de afdichting versleten is;
• de deur vaak wordt geopend;
• de temperatuurknop niet op de juiste positie staat;
• de ijsafzetting te dik is.

De motor houdt niet op met functioneren

Heeft u gecontroleerd of:

• het gele lampje aan is (conditie van voortdurend functioneren);
• de thermostaat zich op de juiste stand bevindt.

De vrieskast maakt teveel lawaai

Heeft u gecontroleerd of:

• de vrieskast goed recht staat;
• hij tussen meubelen of voorwerpen staat die trillen en la-waai veroorzaken;
• het verkoelingsgas maakt een bescheiden geluid ook als de compressor stil staat (dit is geen storing).

Als ondanks alle controles het apparaat niet functioneert en het door u geconstateerde gebrek er nog steeds is, wend u zich dan tot een erkende installateur met deze informatie: het soort gebrek, het codenummer van het model (Mod.) en de betreffende nummers (S/N) op het typeplaatje(zie de hiervolgende voorbeelden). Dit plaatle bevindt zich binnenin de vriezer.

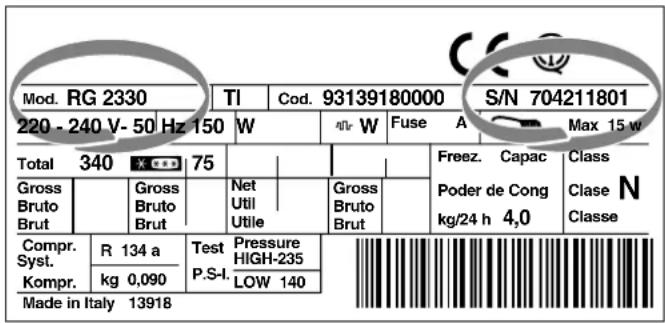

Mod. RG 2330 220 - 240 V- 50 Hz 150 W Total 340 X 75 Gross Bruto Brut Gross Bruto Brut Compr. R 134 a Test Pressure Syst. P.S-I HIGH-235 Kompr. kg 0,090 LOW 140 Made in Italy 13918 Cod. 93139180000 S/N 704211801 W W Fuse A Max 15 w Net Util Utile Gross Bruto Brut Freez. Capac Class Poder de Cong Clase N kg/24 h 4,0 Classe

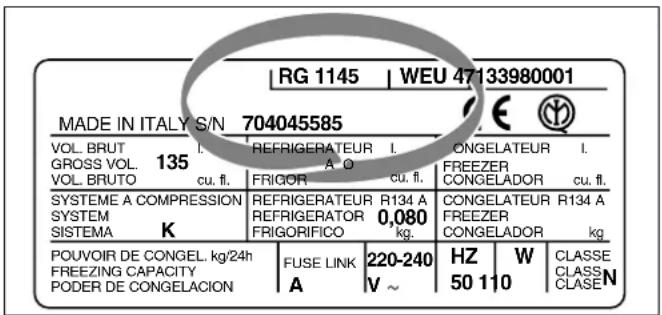

RG 1145 | WEU 47133980001 MADE IN ITALY S/N 704045585 VOL. BRUT GROSS VOL. 135 VOL. BRUTO cu. fl. REFRIGERATEUR I. A Q FRIGOR cu. fl. CONGELATEUR I. FREEZER CONGELADOR cu. fl. SYSTEME A COMPRESSION SYSTEM K REFRIGERATEUR R134 A REFRIGERATOR 0,080 kg. FRIGORIFICO kg. CONGELATEUR R134 A FREEZER CONGELADOR kg. POUVOIR DE CONGEL. kg/24h FREEZING CAPACITY PODER DE CONGELACION FUSE LINK A 220-240 V ~ HZ W CLASSE 50 110 CLASS CLASE N CLASE N

Wend u zich nooit tot een niet-erkende installateur en weiger niet-originele onderdelen.
