MANUALE UTENTE KUP 200 Ariston Thermo

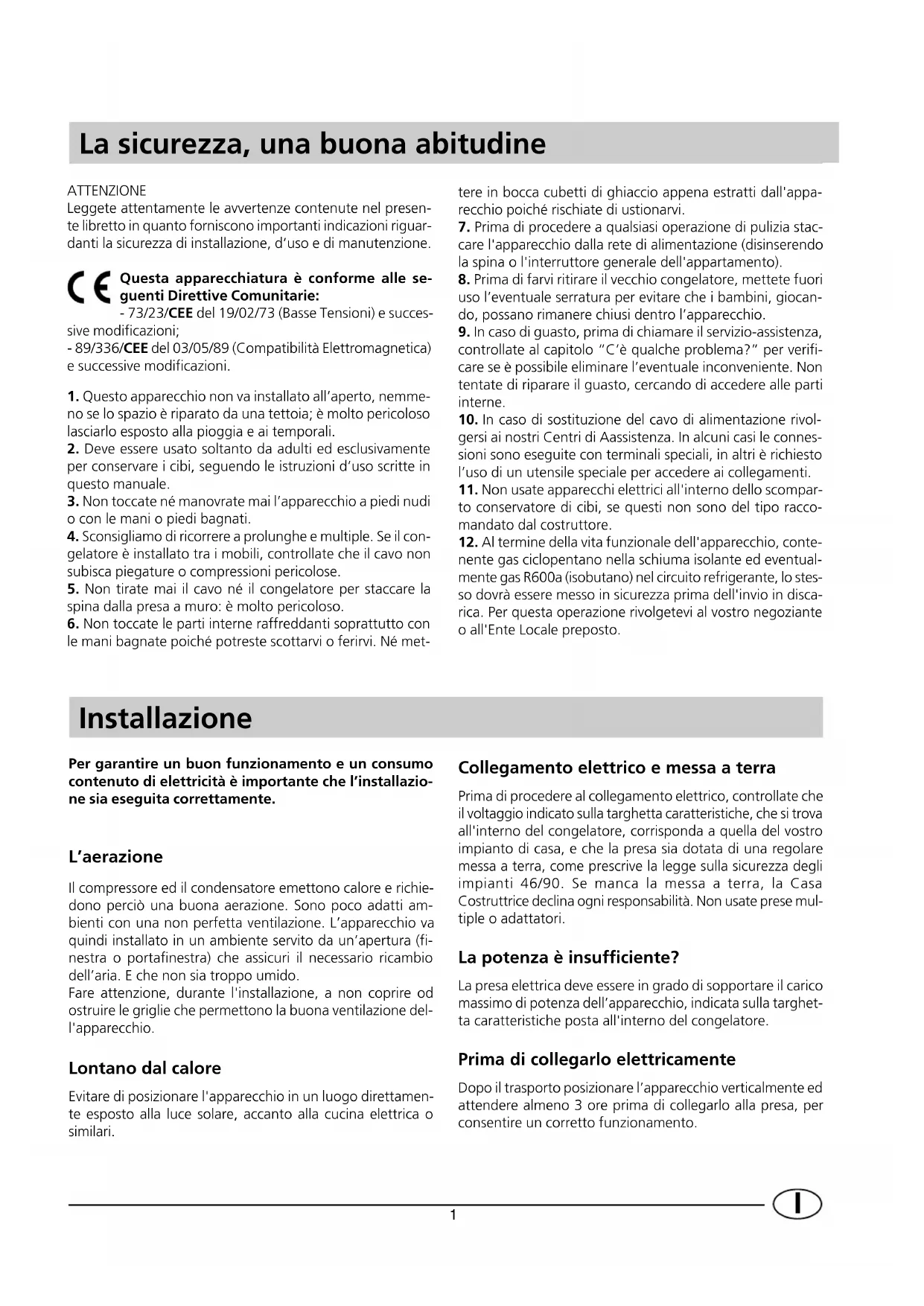

La sicurezza, una buona abitudine tere in bocca cubetti di ghiaccio appena estratti dall'appa- recchio poiché rischiate di ustionarvi.

7. Prima di procedere a qualsiasi operazione di pulizia stac-

care l'apparecchio dalla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'appartamento).

8. Prima di farvi ritirare il vecchio congelatore, mettete fuori

uso l’eventuale serratura per evitare che i bambini, giocan- do, possano rimanere chiusi dentro l’apparecchio.

9. In caso di guasto, prima di chiamare il servizio-assistenza,

controllate al capitolo “C’è qualche problema?” per verifi- care se è possibile eliminare l’eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.

10. In caso di sostituzione del cavo di alimentazione rivol-

gersi ai nostri Centri di Aassistenza. In alcuni casi le connes- sioni sono eseguite con terminali speciali, in altri è richiesto l’uso di un utensile speciale per accedere ai collegamenti.

11. Non usate apparecchi elettrici all'interno dello scompar-

to conservatore di cibi, se questi non sono del tipo racco- mandato dal costruttore.

12. Al termine della vita funzionale dell'apparecchio, conte-

nente gas ciclopentano nella schiuma isolante ed eventual- mente gas R600a (isobutano) nel circuito refrigerante, lo stes- so dovrà essere messo in sicurezza prima dell'invio in disca- rica. Per questa operazione rivolgetevi al vostro negoziante o all'Ente Locale preposto. Installazione Per garantire un buon funzionamento e un consumo contenuto di elettricità è importante che l’installazio- ne sia eseguita correttamente. L’aerazione Il compressore ed il condensatore emettono calore e richie- dono perciò una buona aerazione. Sono poco adatti am- bienti con una non perfetta ventilazione. L’apparecchio va quindi installato in un ambiente servito da un’apertura (fi- nestra o portafinestra) che assicuri il necessario ricambio dell’aria. E che non sia troppo umido. Fare attenzione, durante l'installazione, a non coprire od ostruire le griglie che permettono la buona ventilazione del- l'apparecchio. Lontano dal calore Evitare di posizionare l'apparecchio in un luogo direttamen- te esposto alla luce solare, accanto alla cucina elettrica o similari. Collegamento elettrico e messa a terra Prima di procedere al collegamento elettrico, controllate che il voltaggio indicato sulla targhetta caratteristiche, che si trova all'interno del congelatore, corrisponda a quella del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescrive la legge sulla sicurezza degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina ogni responsabilità. Non usate prese mul- tiple o adattatori. La potenza è insufficiente? La presa elettrica deve essere in grado di sopportare il carico massimo di potenza dell’apparecchio, indicata sulla targhet- ta caratteristiche posta all'interno del congelatore. Prima di collegarlo elettricamente Dopo il trasporto posizionare l’apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa, per consentire un corretto funzionamento. ATTENZIONE Leggete attentamente le avvertenze contenute nel presen- te libretto in quanto forniscono importanti indicazioni riguar- danti la sicurezza di installazione, d’uso e di manutenzione. Questa apparecchiatura è conforme alle se- guenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Basse Tensioni) e succes- sive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

1. Questo apparecchio non va installato all’aperto, nemme-

no se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esposto alla pioggia e ai temporali.

2. Deve essere usato soltanto da adulti ed esclusivamente

per conservare i cibi, seguendo le istruzioni d’uso scritte in questo manuale.

3. Non toccate né manovrate mai l’apparecchio a piedi nudi

o con le mani o piedi bagnati.

4. Sconsigliamo di ricorrere a prolunghe e multiple. Se il con-

gelatore è installato tra i mobili, controllate che il cavo non subisca piegature o compressioni pericolose.

5. Non tirate mai il cavo né il congelatore per staccare la

spina dalla presa a muro: è molto pericoloso.

6. Non toccate le parti interne raffreddanti soprattutto con

le mani bagnate poiché potreste scottarvi o ferirvi. Né met-2

Visto da vicino Vani per la conservazione Vani utilizzabili per il congelamento e la conser- vazione Manopola per la regolazione della temperatura Questa manopola consente di regolare la temperatu- ra interna del congelatore su diverse posizioni; - 0 Congelatore spento - 1 Freddo al minimo - 4 Freddo al massimo Ruotando la manopola dalla posizione 1 alla posizio- ne 4 è possibile ottenere temperature sempre più fred- de. La lampada verde Quando è accesa (spostare l'interruttore verso destra) indica che l'apparecchio è collegato alla rete di alimentazione. Spostando l'interruttore verso sinistra) lampada verde coperta) l'apparecchio è disinserito dalla presa di corrente. La lampada gialla Quando è accesa (spostare l'interruttore verso sinistra) permette il funzionamento continuo del compressore per raggiungere le basse temperatu- re necessarie al congelamento rapido delle derrate fresche. Spostando l'interruttore verso destra (lampada gialla coperta) il congelamento funziona secondo la regolazione del termostato. La lampada rossa Si accende quando la temperatu- ra all'interno dell'apparecchio è insufficiente per conservare delle derrate. Sistema "drain" per l'elimina- re l'acqua di sbrinamento

ATTENZIONE Dopo il trasporto, posizionare l’apparecchio vertical- mente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento. Per un funzionamento ottimale ed economico ricorda- tevi di porre la manopola per la regolazione della tem- peratura su una posizione media. Una volta collegato l'apparecchio alla rete di alimentazione, accertarsi che la lampada verde sia accesa e provvedere ad accendere anche quella gialla. Quando la lampada rossa si sarà spenta, provvedere allo spe- gnimento della lampada gialla; a questo punto l'apparec- chio è pronto per essere adoperato. Come avviare il congelatore Come utilizzarlo al meglio Per congelare bene - Un alimento scongelato, anche solo parzialmente, non deve mai essere ricongelato: lo dovete cuocere per consumarlo (entro 24 ore) oppure per ricongelarlo. - Per la preparazione dei cibi da congelare consultare un manuale specializzato. - Per ottenere una conservazione e una successiva scongela- zione ottimale è consigliabile dividere i cibi in piccole porzio- ni così si congeleranno rapidamente e in modo omogeneo. Sulle confezioni riportate le indicazioni sul contenuto e sulla data di congelamento.

Non congelare mai un quantitativo superiore alla capacità massima di congelamento indicata sulla targhetta delle ca- ratteristiche posta all'interno del congelatore. - Effettuare l’operazione di congelamento accendendo la lampada gialla e dopo questa operazione introdurre i cibi da congelare nei vani superiori "G" avendo cura che gli stessi siano disposti, il più possibile, a contatto diretto con i piani raffreddanti e che non siano messi a contatto con eventuali derrate già congelate nello stesso vano. - L’introduzione di notevoli quantitativi di cibi da congelare può riscaldare momentaneamente la temperatura all’inter- no dello scomparto freezer (accensione della lampada ros- sa). Tale situazione, essendo transitoria, non pregiudica la buona conservazione degli alimenti già stivati. - Dopo 24 ore, terminato il congelamento, provvedere allo spegnimento della lampada gialla. Attenzione: .questa operazione non va dimenticata se si vogliono evitare inutili sprechi di energia. - Non aprite la porta del congelatore in caso di mancanza di corrente o di un guasto, ritarderete così l’aumento della tem- peratura al suo interno. In questo modo i surgelati e i conge- lati si conserveranno senza alterazioni per circa 20 ore. - Non mettete nel congelatore bottiglie piene: potrebbero rompersi poiché, gelandosi, tutti i liquidi aumentano di volu- me. - Riempite le bacinelle dei cubetti di ghiaccio fino a circa 3/4 della loro altezza. Conservazione Per ottenere una buona conservazione di alimenti surgelati o di cibi congelati non posizionare mai l’indice della mano- pola del termostato al di sotto di 1, qualunque sia la tempe- ratura ambiente. Per temperature ambiente fino a 25°-27°C l’indice della manopola va posizionato tra 2 e 3 mentre per temperature ambiente fino a 32°C tra 3 e 4. Osservare sempre scrupolosamente le istruzioni riportate sulle confezioni dei cibi surgelati e in assenza di esse non conser- vare per più di 3 mesi dalla data di acquisto. All’acquisto di prodotti surgelati occorre sincerarsi che gli stessi siano conservati a temperatura adeguata e che l’involucro sia intatto. Per mantenere inalterata la qualità del cibo sur- gelato è opportuno trasportarlo in appositi contenitori e ri- porlo al più presto all’interno dell’apparecchio. Qualora una confezione presentasse tracce di umidità e anor- mali rigonfiamenti è probabile che sia stata precedentemen- te conservata a temperatura inadeguata e che il contenuto si sia nel frattempo deteriorato. Al fine di ottenere un volume maggiore il congelatore può es- sere utilizzato anche senza i cassetti (tranne il primo in bas- so) sistemando gli alimenti direttamente sulle piastre evapo- ranti. Verificare, dopo l'introduzione dei cibi da conservare, che la porta chiuda correttamente.4

Carni e pesci Guida all'utilizzo del congelatore Tipo Confezionamento Frollatura (giorni) Conservazione (mesi) Scongelame nto Arrosto e bollito di manzo Avvolto in foglio di alluminio 2 / 3 9 / 10 Non necessario Agnello Avvolto in foglio di alluminio 1 / 2 6 Non necessario Arrosto di maiale Avvolto in foglio di alluminio 1 6 Non necessario Arrosto e bollito di vitello Avvolto in foglio di alluminio 1 8 Non necessario Bistecche e braciole di maiale Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5 6 Non necessario Fettine e cotolette di agnello o manzo Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5 6 Non necessario Carne macinata In contenitori di alluminio ricoperti con politene Freschissi-

2 Lentamente in frigorifero Cuore e fegato In sacchetti di politene 3 Non necessario Salsicce In fogli di politene o alluminio 2 A seconda dell'uso Polli e tacchini Avvolti in fogli di alluminio 1 / 3 9 Lentamente in frigorifero Anatre e oche In fogli di alluminio 1 / 4 6 Lentamente in frigorifero Anatre selvatiche, fagiani e pernici In fogli di alluminio 1 / 3 9 Lentamente in frigorifero Conigli e lepri In fogli di alluminio 3 / 4 6 Lentamente in frigorifero Cervo e capriolo In fogli di alluminio o politene 5 / 6 9 Lentamente in frigorifero Pesci grossi In fogli di alluminio o politene 4 / 6 Lentamente in frigorifero Pesci piccoli In buste di politene 2 / 3 Non necessario Crostacei In buste di politene 3 / 6 Non necessario Molluschi In contenitori di alluminio o plastica ricoperti con acqua e sale 3 Lentamente in frigorifero Pesci cotti In fogli di alluminio o politene 12 In acqua calda Pesci fritti In sacchetti di politene 4 / 6 Direttamente in padella5

Frutta e verdura Tipo Preparazione Scottatura (min) Confezionamento Conservazione (mesi) Scongelamento Mele e pere Sbucciare e tagliare a pezzetti

In contenitori ricoperti di sciroppo 12 Lentamente in frigorifero Albicocche, pesche, ciliege e prugne Snocciolare e pelare 1' / 2' In contenitori ricoperti di sciroppo 12 Lentamente in frigorifero Fragole, more e mirtilli Pulire, lavare e lasciare asciugare In contenitori ricoperti di zucchero 10 / 12 Lentamente in frigorifero Frutta cotta Tagliare, cuocere e passare In contenitori, aggiungere 10% di zucchero 12 Lentamente in frigorifero Succhi di frutta Lavare, tagliare e schiacciare In contenitori, zucchero a piacere 10 / 12 Lentamente in frigorifero Cavolfiori Spezzettare e scottare in acqua e succo di limone 2' In sacchetti di politene 12 Non necessario Cavolo e cavolini Pulire e lavare (spezzettare) 1' / 2' In sacchetti di politene 10 / 12 A temperatura ambiente Piselli Sbucciare e lavare 2' In sacchetti di politene 12 Non necessario Fagiolini Lavare e tagliare a pezzetti 2 In sacchetti di politene 10 / 12 Non necessario Carote, peperoni e rape Tagliare a fette, pelare, lavare 3' / 4' In sacchetti di politene 12 Non necessario Funghi e asparagi Lavare e tagliare 3' / 4' In sacchetti o contenitori 6 A temperatura ambiente Spinaci Lavare e tagliuzzare 2' In sacchetti di politene 12 A temperatura ambiente Verdure varie per minestra Lavare e tagliare a pezzetti

In sacchetti in piccole porzioni 6 / 7 A temperatura ambiente Cibi vari Preparazione Scottatura Confezionamento Conservazione (mesi) Scongelamento Pane In sacchetti di politene 4 A temperatura ambiente o nel frigorifero Torte In fogli di politene 6 A temperatura ambiente e cuocere a 100/200°C Panna In contenitori di plastica 6 A temperatura ambiente o nel frigorifero Burro Nel suo incarto originale avvolto in alluminio 6 In frigorifero Cibi cotti, minestrone Suddiviso in contenitori di plastica o vetro 3 / 6 A temperatura ambiente e in acqua calda Uova Congelare senza guscio in piccoli contenitori

A temperatura ambiente o nel frigorifero6

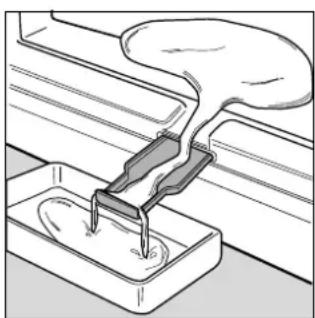

Come tenerlo in forma Prima di procedere a qualsiasi operazione di pulizia staccare l'apparecchio dalla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'ap- partamento). Sbrinamento E’ opportuno, di tanto in tanto, togliere la brina che ricopre i ripiani dell’apparecchio. ATTENZIONE: non danneggiare il circuito refrigerante. Non usare, per tale operazione, oggetti metallici appuntiti .che possono provocare forature al circuito refrigerante con conseguente irreparabile danneggiamento dell’apparecchio, ma servirsi del raschietto in plastica fornito in dotazione. Per ottenere il completo sbrinamento dell’apparecchio (da effettuare una o due volte l’anno) spegnere la lampada ver- de e lasciare aperta la porta fino al completo scioglimento della brina. L'apparecchio è dotato di un sistema di raccolta dell'acqua di sbrinamento; sistemare un contenitore come indicato nella figura 1. Per accelerare le operazioni di sbrinamento si può introdur- re all’interno dell’apparecchio una o più bacinelle di acqua tiepida. Durante l’operazione di sbrinamento è opportuno avvolge- re i cibi messi in conservazione con più fogli di carta e siste- marli in luoghi freschi. Poiché l’inevitabile aumento di tem- peratura ne abbrevia la durata è consigliabile consumarli a breve scadenza. Pulizia e manutenzioni particolari La pulizia interna dell’apparecchio va effettuata periodica- mente, dopo aver sbrinato l'apparecchio, impiegando bicar- bonato di sodio sciolto in acqua tiepida. Evitare in ogni caso l’uso di prodotti abrasivi, detergenti o saponi; dopo il lavag- gio risciacquare con acqua pulita ed asciugare con cura. Effettuate tali operazioni, rimettere in funzione l'apparec- chio come descritto nel paragrafo "Come avviare il congela- tore". Fig. 1 - Installatelo bene E cioè lontano da fonti di calore, dalla luce diretta del sole e in locale ben aerato. - Il freddo giusto Regolate la manopola per la regolazione della temperatura del congelatore su una posizione media. Il troppo freddo, oltre a consumare molto, non migliora né allunga la conser- vazione degli alimenti. - A porta chiusa Aprite il vostro congelatore il meno possibile perché ogni volta che lo fate va via gran parte dell’aria fredda. Per rista- bilire la temperatura il motore deve lavorare a lungo consu- mando molta energia. - Occhio alla guarnizione Mantenetela elastica e pulita in modo che aderisca bene alle porte; solo così non lascerà uscire nemmeno un po’ di freddo. - Niente brina Controllate lo spessore della brina sulle piastre del freezer ed effettuate subito lo sbrinamento se lo strato è diventato troppo spesso (Vedi più avanti “Come tenerlo in forma”). Consigli per risparmiare7

Lampada spia verde spenta Avete controllato se:

• non manchi la corrente;

• l'interruttore generale dell'appartamento non è disinseri- to; Lampada allarme rossa sempre accesa Avete controllato se:

• la porta non chiude bene o la guarnizione è rovinata;

• la porta viene aperta molto spesso;

• la manopola di regolazione della temperatura non è in posizione corretta;

• sulle pareti interne la brina non è eccessiva Il motore funziona di continuo. Avete controllato se:

• la lampada gialla non sia accesa (condizione di funziona- mento continuo);

• il termostato è nella posizione corretta. L’apparecchio emette troppo rumore. Avete controllato se:

• Il congelatore è posto ben in piano:

• è stato installato tra mobili o oggetti che vibrano ed emet- tono rumori;

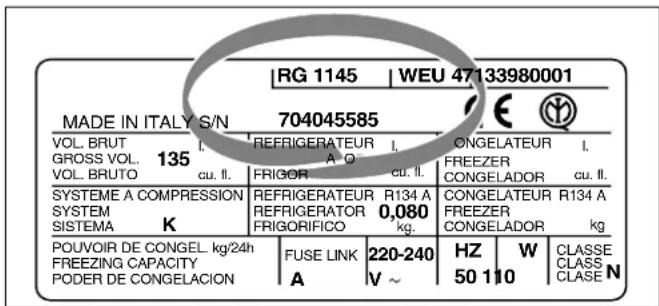

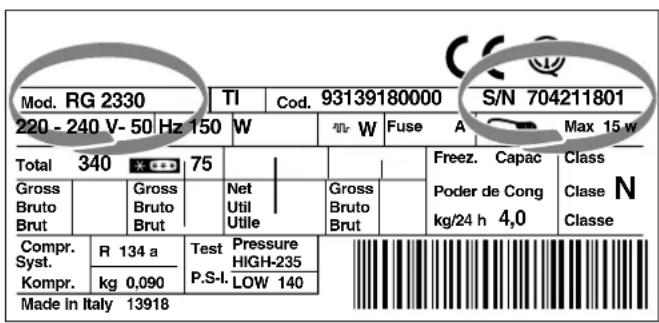

• il gas refrigerante interno produce un leggero rumore an- che quando il compressore è fermo (non è un difetto). C'è qualche problema? Se, nonostante tutti i controlli, l’apparecchio non funziona e l’inconveniente da voi rilevato continua ad esserci, chia- mate il Centro di Assistenza più vicino, comunicando que- ste informazioni: il tipo di guasto, la sigla del modello (Mod.) e i relativi numeri (S/N) scritti sulla targhetta delle caratteri- stiche che si trova all'interno dell'apparecchio (vedi esempi nelle figure seguenti). Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non origi- nali. Mod. RG 2330
