MIDI KG - Koelkast GRAM - Gratis gebruiksaanwijzing en handleiding

Producttype	Koelkast
Merk	Gram
Model	MIDI KG
Voeding	220-230 V, 50 Hz
Display	Digitaal met actuele temperatuur
Temperatuurinstelling	Via set-toets en pijltjes omhoog/omlaag
Automatisch ontdooien	2 keer per 24 uur
Handmatig ontdooien	Ja, 5 seconden op ontdooitoets drukken
Binnenverlichting	Fluorescentiebuis
Vervangen van de buis	Mogelijk, twee schroeven van afdekking losdraaien
Reiniging	Met zeepoplossing, vermijd chloor
Onderhoud van de condensor	Regelmatig reinigen, verwijderbaar wasbaar filter (max 50°C)
Herverdampingsbak	Jaarlijkse reiniging, verwijderbaar via achterzijde
Nivelleren	Verstelbare wielen
Luchtcirculatie	Ventilatieopeningen niet blokkeren
Bescherming	Gebruik geen elektrische apparaten binnenin
Foutcode E1	Defecte temperatuursensor
Foutcode E2	Probleem met thermostaat van verdamper
Herinnering bij stroomuitval	Ja, behoudt de geprogrammeerde temperatuur
Compressor	Hermetisch, zonder toezicht
Ventilatierooster	Verwijderbaar onder de deur

Veelgestelde vragen - MIDI KG GRAM

Hoe stel ik de temperatuur van mijn koelkast in?

Druk lichtjes op de set-knop om de huidige instelling weer te geven. Gebruik de pijltjes omhoog/omlaag om de gewenste temperatuur aan te passen. Het scherm keert na 15 seconden automatisch terug naar de normale weergave.

Wat te doen als foutcode E1 wordt weergegeven?

Foutcode E1 duidt op een defecte temperatuursensor. Neem contact op met een koeltechnicus om de sensor te vervangen. In de tussentijd probeert het apparaat de geprogrammeerde temperatuur te handhaven.

Hoe voer ik een handmatige ontdooiing uit?

Druk gedurende ongeveer 5 seconden op de ontdooitoets. De diode onder het verlichtingspaneel blijft branden tot het einde van de ontdooiing. De volgende automatische ontdooiing vindt 12 uur later plaats.

Hoe reinig ik de binnenkant van het apparaat?

Haal eerst de stekker uit het stopcontact. Gebruik een licht zeepachtige oplossing om de binnen- en buitenkant te reinigen. Vermijd producten die chloor bevatten, deze kunnen de oppervlakken aantasten.

Hoe vervang ik de fluorescentiebuis?

Haal de stekker uit het stopcontact. Voor de buis aan de linkerkant: draai de twee schroeven van de afdekking los, druk op de zijkanten en trek eraan. Voor de andere buis: verwijder het onderdeel rechts van het verlichtingspaneel door de schroeven los te draaien, trek dan het plastic eruit. Vervang de defecte buis.

Waarom is de weergegeven temperatuur hoger dan de werkelijke temperatuur?

De weergave meet de temperatuur op het warmste punt van de kast. Het kan 2 tot 3°C hoger aangeven dan de gemiddelde temperatuur. Bijvoorbeeld, als de weergave 2°C toont, kan de kast 0°C zijn.

Wat betekent foutcode E2?

Foutcode E2 duidt op een probleem met de thermostaat van de verdamper. Dit heeft geen onmiddellijke invloed op de werking, maar moet zo snel mogelijk door een technicus worden vervangen.

Hoe reinig ik het filter van de condensor?

De filters van de condensor en het bedieningspaneel zijn verwijderbaar. Reinig ze in de vaatwasser bij een maximale temperatuur van 50°C. Gebruik een stofzuiger voor de condensor zelf.

Bewaart het apparaat de instellingen bij stroomuitval?

Ja, het apparaat onthoudt de geprogrammeerde temperatuur en start automatisch opnieuw na een stroomstoring. Bij een langdurige storing kan het terugkeren naar de fabrieksinstelling.

Waar bevindt het typeplaatje zich?

Het typeplaatje bevindt zich in de rechterbovenhoek aan de binnenkant van het apparaat. Het vermeldt het type, onderdeelnummer en serienummer die nodig zijn voor reparaties.

GEBRUIKSAANWIJZING MIDI KG GRAM

Opstellen en plaatsen 27

Belangrijk ! 27

Elektrische aansluiting 28

In bedrijf stellen 28

Temperatuurregeling 28

Foutcodes op de display 29

Ontdooien 29

Smeltwater 30

Vervanging T.L. buis 30

Spanningsuitval 30

Reinigen 31

Onderhoud 31

Opstellen en plaatsen

De kast bij voorkeur plaatsen in een droge en goed geventileerde ruimte. Om verzekerd te zijn van de goede werking, de kast niet opstellen in de directe zon of pal naast warmtebronnen (maximale omgevingstemperatuur +32°C). De kast kan loodrecht worden geplaatst door de voorste wielen met behulp van een stelschroef in hoogte te corrigeren.

Kasten met separate compressor dienen uiteraard te worden geblokkeerd, daar anders de koelleidingen beschadigen of afbreken.

Belangrijk!

Teneinde een optimale luchtcirculatie in de kast te verkrijgen is het aan te bevelen een draadrooster in laagste positie in de kast te monteren. Producten welke op de bodem van de kast worden geplaatst kunnen de luchtcirculatie verstoren.

WAARSCHUWING!

Zorg ervoor dat de ventilatieopeningen in de frontafscherming van de kast niet verstopt raken.

Beschadig het koelcircuit niet.

Gebruik geen elektrische apparaten binnen in de kast.

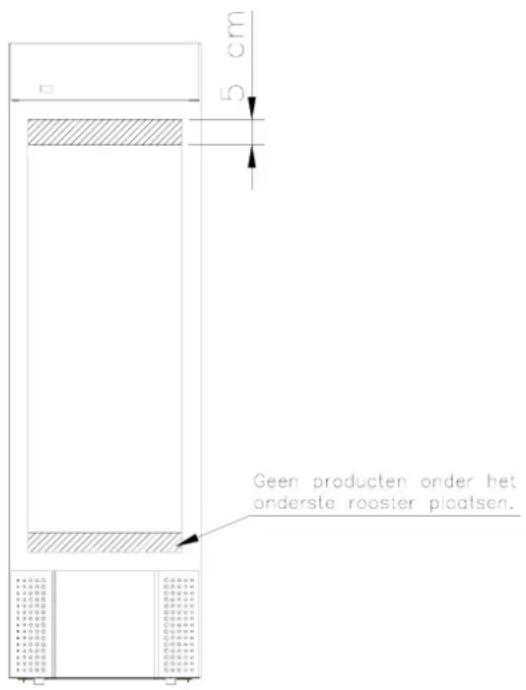

Om de vereiste luchtcirculatie/koeling in het meubel te waarborgen, moeten de gearceerde ruimten vrij van producten gehouden worden.

Elektrische aansluiting

De kast is voor aansluiting aan een wisselstroomnet berekend. Aansluitspanning (220 V) en frequentie (50 Hz) zijn op het typeplaatje aangegeven.

De kast dient u aan te sluiten op een geaard stopcontact dat goed toegankelijk is.

De overige aansluitwaarden staan aangegeven op het typeplaatje binnen in de kast.

In bedrijf stellen

Allereerst de stekker in het stopcontact.

De display toont dat de kast elektrisch is aangesloten en de huidige temperatuur in de kast. De knipperende led onder geeft aan dat de compressor loopt.

Onder de lichtluifel - boven de deur - is een schakelaar gemonteerd, welke de binnenverlichting en de luifelverlichting gelijktijdig aan of uit schakelt.

LET OP: Bij servicewerkzaamheden aan elektrische componenten de stekker uit het stopcontact halen.

Temperatuurregeling

De heersende temperatuur in de kast wordt continu weergegeven.

Indien gewenst kan de temperatuur worden veranderd met behulp van de elektronische thermostaat achter het verlichte kunststofpaneel. De thermostaat is achter de kunststofplaat gemonteerd om bediening door onbevoegden te voorkomen. Om de thermostaat te bereiken moet eerst het rechter zijpaneel worden losgeschroefd (zie ook onder "In bedrijfstellen") waarna de kunststof frontplaat naar rechts geschoven kan worden (ca. 10 cm is voldoende).

Temperatuurcontrole: Druk licht op toets set en "set" verschijnt in het display.

Druk nogmaals licht op toets en de ingestelde temperatuur verschijnt op het display. Als de toetsen gedurende meer dan 15 seconden niet worden aangeraakt,

zal de regeling naar normale werking teruggaan. Als u op toets drukt gaat u ook naar normale werking terug.

Temperatuurregeling: Druk licht op toets set en "set" verschijnt in het display.

Druk nogmaals licht op toets en de ingestelde temperatuur verschijnt op het

display. Nu kunt u de temperatuur wijzigen door op toets te drukken, waardoor

u een hogere temperatuur krijgt of door op toets te drukken, waardoor u een lagere temperatuur krijgt. Als de gewenste temperatuur op het display verschijnt, is de instelling uitgevoerd.

NB: De temperatuur welke op de display wordt weergegeven is gemeten op het warmste punt in de kast. Deze waarde kan 2 tot 3°C hoger liggen dan de gemiddelde temperatuur in de kast. Wanneer de thermostaat erg laag wordt ingesteld, bijv. +1° tot +2°C kan de temperatuur in de kast plaatselijk onder nul °C komen. Hieraan moet worden gedacht in verband met producten welke bij deze temperatuur bevriezen (zoals mineraalwater).

Foutcodes op de display

E1 Bij deze foutcode is de voeler voor de temperatuur in de kast defect en dient een servicemonteur te worden gewaarschuwd.

De kast zal in de tussentijd met behulp van het geheugen van de regeling zelf pogen de ingestelde temperatuur te bewaren.

E2 Wanneer het display knippert tussen temperatuur en code E2 is er een storing met de voeler van de verdamper. Dit heeft geen invloed op de werking van de kast, maar de voeler moet vervangen worden. Waarschuw uw leverancier.

Ontdooien

Twee keer per 24 uur wordt automatisch ontdooid. Als de kast extreem zwaar belast wordt (veelvuldig openen van de deur en veelvuldig vervangen van levensmiddelen) kan het vereist zijn handmatig te ontdooien. U ontdooit handmatig door ca. 5

seconden op de toets te drukken. De kast zal dan gaan ontdooien en de diode onder brandt totdat het ontdooien beeindigd is. De volgende ontdooiing zal dan automatisch 12 uur later plaatsvinden.

Smeltwater

Het smeltwater van de verdamper komt via een pijp in de isolatie in een bak onder de kast. Hierin is een verwarmingselement gemonteerd, zodat het smeltwater verdampt.

Het kan nodig zijn de herverdampingsbak van het ontdooiwater schoon te maken, minimaal 1x per jaar. De bak kan vanaf de achterkant worden verwijderd zonder gereedschap.

Vervanging T.L. buis

LET OP: De stekker er uit nemen voordat u de T.L. buis gaat vervangen.

In de 425 l kast bevindt de T.L. buis zich aan de linkerkant. In de 625 l kasten links en rechts. De buizen bevinden zich achter een bescherm kap in de kast en achter de kunststofplaat boven de deur. De buis in de kast kan worden bereikt door 2 schroefjes welke de beschermkap vasthouden er uit te draaien en de kap door licht samendrukken eruit te nemen.

De buis boven de deur wordt bereikt door het zijpaneel los te maken en de frontplaat weg te schuiven (zie ook onder "In bedrijfstellen").

Spanningsuitval

Indien de netspanning uitvalt, wordt de gewenste temperatuur instelling vast gehouden. Bij hernieuwd inschakelen komt de kast automatisch op de juiste temperatuur.

Bij langdurige stroomstoring kan het zijn dat de kast weer inschakelt op de fabrieksinstelling.

Reinigen

NB: Haal de stekker uit het contact voordat u de kast gaat reinigen.

Het meubel moet met passende tussenpozen van binnen en van buiten gereinigd worden met een zacht sopje en grondig gecontroleerd worden voordat het weer in bedrijf gesteld wordt.

De buitenkant kan met staalolie onderhouden worden.

Reinigingsmiddelen die chloor of chloorverbindingen bevatten, evenals andere agressieve middelen, mogen niet gebruikt worden aangezien ze corrosie kunnen veroorzaken op de roestvrije vlakken en het inwendige koelsysteem.

De compressorruimte, en met name de condensor, vrij van stof en vuil houden. Dit doet u het beste met een stofzuiger of een borstel. De filters op de condensor en in het frontpaneel zijn te demonteren en te reinigen in de vaatwasmachine bij max. 50°C.

Noteer een evt. reiniging van de condensor in het reinigingsschema.

De compressorruimte en het koelelement mogen niet met water gespoeld worden, aangezien er kortsluiting, beschadiging e.d. op de elektrische delen ontstaan kan.

Onderhoud

Het koelsysteem en de hermetisch gesloten motor-compressor vragen geen onderhoud. Schoonhouden is voldoende. Het luchtrooster onder de deur kan worden verwijderd door het omhoog te schuiven. Indien de kast niet koelt is het eerst zinvol de electrische aansluiting - stekker - en zekeringen te controleren.

Wanneer bij storing de oorzaak niet gevonden kan worden, waarschuw uw leverancier onder vermelding van het typenummer, part no. en serienummer. TYPE, PART NO. en SER. NO zijn te vinden binnenin de kast op het typeplaatje boven in de rechterhoek.

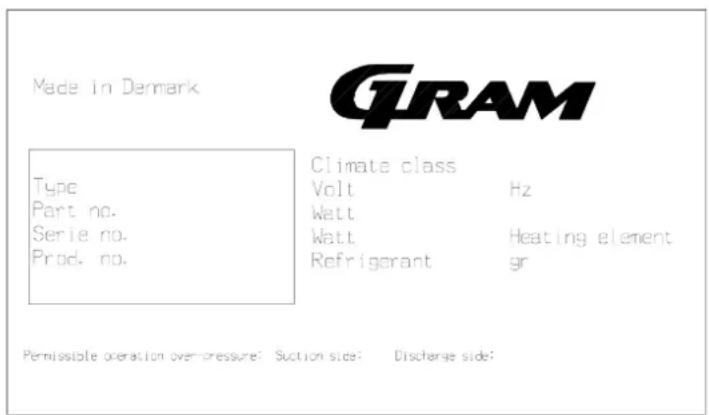

Typeplaatje
