Skapet bør plasseres i et tørt og tilstrekkelig ventilert rom. For å sikre effektive driftsforhold er det best å unngå å plassere skapet i direkte sollys eller nær varme flater. Skapet er konstruert for å arbeide ved en omgivelsestemperatur på opptil +32°C. Skapet rettes opp ved å flytte hjulene fram eller tilbake under skapet.
På skap med ekstern kompressor må hjulene blokkeres, og skapet må ikke trekkes ut, da kjølerørene i så fall kan bli skadet.
Viktig!
ADVARSEL!
Ventilasjonsåpningene i skapets frontavskjerming må ikke tilstoppes.
Ikke ødelegg kjølekretsløpet.
Ikke bruk elektriske apparater innvendig i lagringsrommet.
For å sikre den nødvendige luftsirkulasjon/kjøling i apparatet, må de skraverte områdene holdes fri for varer.
El-tilkobling
Skapet må tilkobles teknisk kontakt 220/230 V, 50 Hz. Tilkoblingsverdiene er angitt på typeskiltet, som sitter innvendig i skapet.
Hvis det er spesielle forhold som gjør seg gjeldende, bør De ta kontakt med Deres leverandør eller el-installatør før De tilkobler det nye apparatet.

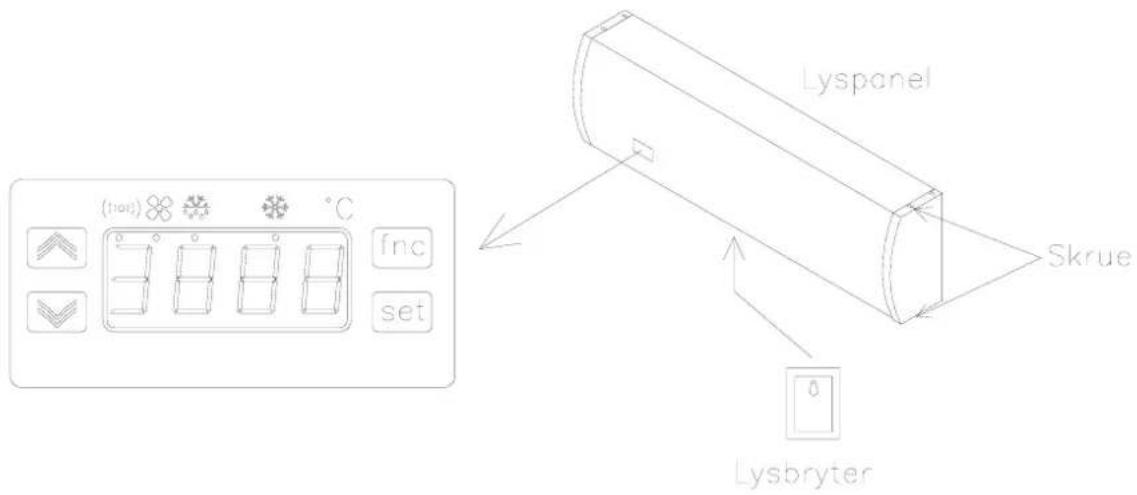

Tilkobling
Sett i stikkontakten og skapet starter.
Tallene som lyser i displayet viser den aktuelle temperatur i skapet, og er samtidig en sikkerhet for at det er strøm på skapet. Lyser dioden under , betyr det at kompressoren er i gang.
Under lyspanelet sitter en bryter. Ved å trykke på denne slukkes alt lys innvendig og i lyspanelet.
OBS ved service: Hvis det er service på elektriske deler skal støpslet tas ut av stikkontakten.
Temperaturregulering
Den aktuelle skaptemperatur vises alltid i displayet.
En eventuell kontroll eller regulering av temperaturen skjer via styringen, som sitter gjemt bak plastplaten i lyspanelet. Det forhindrer at uvedkommende feilinnstiller skapet. For å få adgang til styringen fjernes høyre endestykke på lyspanelet ved å løsne skruene på toppen og bunnen av endestykket (se tegning under avsnitt "Tilkobling"). Plastplaten foran styringen og lysstoffrøret trekkes ca. 10 cm til høyre. Nå kan styringen betjenes.
Temperaturkontroll: Trykk lett på tasten set. "set" vises på displayet. Trykk lett på tasten set igjen. Innstilt temperatur vises. Hvis det går mer enn 15 sekunder uten at tastene berøres, vender styringen tilbake til normal drift. Hvis du trykker på tasten, vil styringen også returnere til normal drift.
Temperaturregulering: Trykk lett på tasten set. "set" vises på displayet. Trykk lett på tasten set igjen. Innstilt temperatur vises. Nå kan du endre temperaturen, enten ved å trykke på tasten, som gir høyere temperatur, eller ved å trykke på tasten, som gir lavere temperatur. Når displayet viser ønsket temperatur, er innstillingen gjennomført.
OBS:
Den temperaturen, som vises på displayet, vil alltid være målt på varmeste sted i skapet. Displayet kan derfor vise en temperatur som er 2 - 3°C varmere enn den faktiske temperaturen i skapet. Dette kan ha betydning for varer, som ikke tåler frost, hvis skapet er innstilt på 1 - 2°C.
Feilkoder på displayet
E1: Vises feilkoden E1 i displayet, er temperaturføleren defekt og servicehjelp bør tilkalles.
Skapet vil i mellomtiden selv forsøke å holde innstilt temperatur ved hjelp av minnet i styringen.
E2: Hvis displayet skifter mellom temperaturvisning og feilkoden E2, er det problemer med temperaturføleren på fordamperen. Det har ingen innflytelse på skapets drift, men føleren bør skiftes snarest mulig. Tilkall servicehjelp.
Avrimning
Normal avrimning skjer automatisk 2 ganger i døgnet. Dersom skapet belastes ekstra hardt (døren åpnes ofte, og det legges inn mange ferske varer), kan det bli nødvendig å avrime skapet manuelt. Manuell avriming gjennomføres ved å trykke på tasten i ca. 5 sekunder. Skapet vil da starte med å avrime, og dioden under lyser til avrimingen er slutt. Neste avriming skjer automatisk 12 timer senere. Det samme vil gjøre seg gjeldende, hvis skapet har vært avslått over lengre tid eller ved en lengrevarende strømavbrytelse. Styringen begynner forfra med en avrimning 12 timer etter strømavbrytelsen og avrimningstidspunkt bør flyttes.
ADVARSEL!
Ikke bruk mekaniske anordninger eller andre midler til å fremskynde avrimingen.
Smeltevann
Smeltevannet ledes gjennom et rør i isoleringen til en skål under skapet. Et varmelegeme anbrakt i skålen sørger for at vannet fordamper.
Det kan eventuelt være nødvendig å rengjøre fordampningsskålen minimum en gang i året. Skålen kan fjernes fra baksiden av skapet uten bruk av verktøy.
Utskiftning av lysstoffrør
OBS! Husk å ta ut støpslet av stikkontakten før utskiftning av lysstoffrør.
Lysstoffrørene sitter innvendig på venstre side i skapet (425 liter) eller på begge sider (625 liter) bak en beskyttende lysskjerm og bak lysskjermen på frontpanelet.
Skifte av lysstoffrørene i skapet gjøres ved å fjerne 2 skruer i lysskjermen, og trykke lett på begge sider på toppen av skjermen og trekke denne ut. Lysstoffrørene kan nå skiftes og skjermen monteres igjen.
Skifting av lysstoffrør bak frontpanelet gjøres ved å løsne skruene og fjerne endestykket (se tegning under avsnitt "Tilkobling"). Plastplaten foran styringen og lysstoffrøret fjernes. Lysstoffrøret kan nå skiftes, og panelet monteres igjen.
Strømbrudd
Ved strømbrudd husker styringen den temperaturen som er innstilt, og starter igjen når strømmen kommer tilbake. Ved meget lange strømbrudd kan styringen gå tilbake til fabrikkinnstillingen.
Rengjøring
NB: Slå av skapet før rengjøring ved å trekke støpselet ut av stikkontakten.
Med passende mellomrom må skapet rengjøres inn- og utvendig med en svak såpeløsning og etterses grundig før det settes i drift igjen.
Apparatets utvendige flater kan behandles med stålolje.
Rengjøringsmidler som inneholder klor eller klorforbindelser samt andre aggressive midler må ikke brukes, da de kan medføre tæring på de rustfrie flatene og på det innvendige kjølesystemet.
Kompressorrommet og spesielt kondensatoren må holdes fri for støv og smuss. Det gjøres best med en støvsuger og en stiv børste. Filtrene på kondensatoren og i frontpanelet kan tas av og rengjøres i oppvaskmaskin ved maks. 50°C.
Få eventuelt rengjøring av kondensatoren notert i rengjøringsplanen.
Ikke spyl med vann i kompressorrommet og ved kjøleelementet, da det kan medføre kortslutninger, skader og lignende på elektriske deler.
Service
Kjølesystemet og den hermetiske kompressoren krever ikke noe ettersyn - bare rengjøring. Fronten under døren fjernes ved å skyve fronten opp og trekke ut. Hvis kjøleeffekten svikter, må De først undersøke om stikkontakten er tatt ut, eller om en sikring er gått.
Dersom De ikke kan finne årsaken til at skapet ikke kjøler, må de henvende Dem til Deres leverandør. Ved alle henvendelser ber vi Dem oppgi typenavnet, part no. og serienummer på skapet. TYPE, PART NO. og SER. NO kan finnes innvendig i skapet på typenummerskiltet i øverste høyre hjørne.

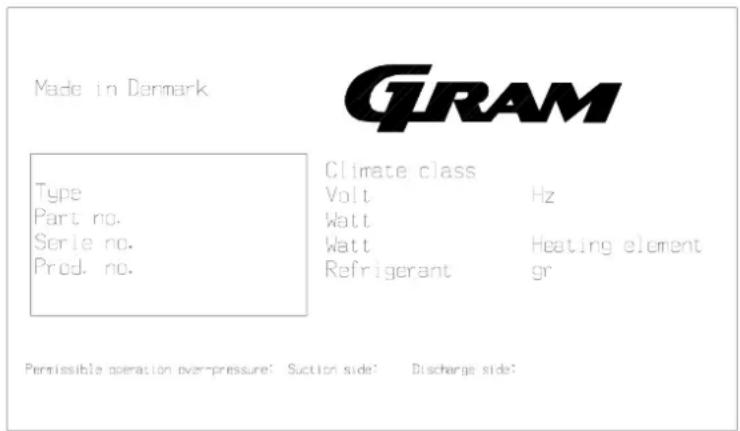

Typenummerskilt
