BEDIENUNGSANLEITUNG MIDI KG GRAM
Tauwasserverdampfung 20
Schließmechanismus der Tür 20
Auswechseln von Leuchtstoffröhren 20
Stromausfall 20
Reinigung 20
Wartung und Kundendienst 21
Entsorgung 21
F Sommaire
Mise en place 22
Important! 22
Das Gerät ist in einem trockenen, gut belüfteten Raum an einem Platz ohne direkte Sonneneinstrahlung in ausreichendem Abstand zu Heizkörpern und anderen Wärmequellen aufzustellen, um einwandfreien Betrieb zu gewährleisten (maximale Umgebungstemperatur +32°C). Bodenunebenheiten werden ausgeglichen, indem man die Räder in ihren Führungen unter dem Schrank vor- bzw. zurückversetzt.
Bei Schränken mit externem Kompressor müssen die Räder festgestellt, und der Schrank darf nicht bewegt werden, da die Kältemittelleitungen sonst beschädigt werden können.
Wichtig
VORSICHT !! Die Belüftungsöffnungen in der Frontverkleidung des Schranks dürfen niemals verdeckt/verstopft werden.
Den Kühlkreislauf nicht beschädigen.
Keine Elektrogeräte im Schrankinnern verwenden.

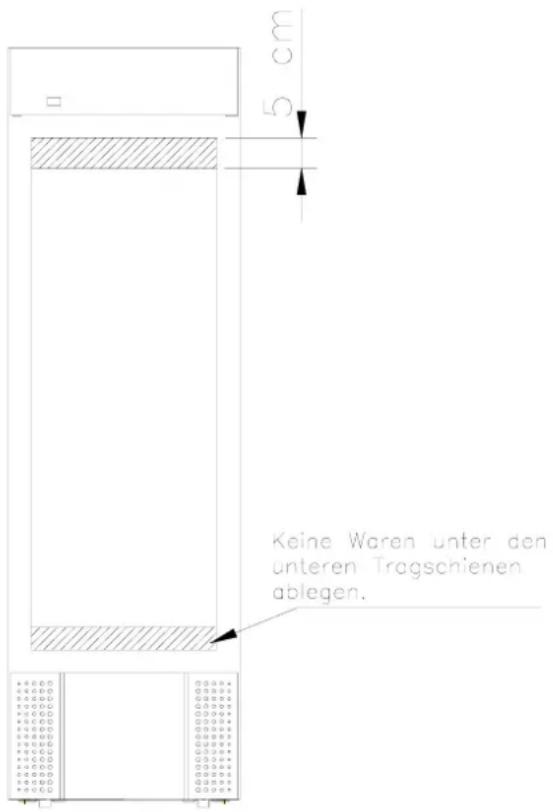

Um die erforderliche Luftzirkulation/Kühlung im Möbel zu gewährleisten, darf in den schraffierten Bereichen kein Kühlgut untergebracht werden.
Alle unverpackten Lebensmittel, die im Schrank gelagert werden sollen, sind zu bedecken, um unnötige Korrosion des Schrankinnern, u.a. des Verdampfers, zu vermeiden.
Stromanschluss
Netzanschluss 220-230 V/50 Hz an eine geerdete Steckdose (Schuko). Die übrigen Anschlusswerte gehen aus dem seitlich im Innenraum angebrachten Typenschild hervor.
Bei Unklarheiten bezüglich des Anschlusses fragen Sie bitte Ihren Lieferanten.
Einschalten
Schließen Sie das Gerät an eine Schuko-Steckdose an.
Die Zahlen des Temperaturdisplays verraten die aktuelle Temperatur, die leuchtende Diode unter ✉, dass der Kompressor läuft.
Ein Schalter ist unter dem Leuchtdisplay platziert. Mit diesem Schalter lassen sich alle Lampen im Schrank und Leuchtdisplay ein- und ausschalten.
ACHTUNG: Bei Service bzw. Reparatur an der Elektrik immer erst die Stromzufuhr unterbrechen.
Temperaturregelung
Das Display zeigt stets die aktuelle Schranktemperatur an.
Die Temperatureinstellung wird am Kontrollpaneel vorgenommen, das zum Schutz vor unbefugten Eingriffen hinter dem Kunststoffschirm des Leuchtdisplays eingebaut ist. Nehmen Sie die rechte Seitenblende ab, nachdem Sie die Schrauben oben und unten gelöst haben (siehe Zeichnung unter "Einschalten"). Wenn Sie den Schirm ca. 10 cm nach rechts ziehen, kommt das Kontrollpaneel zum Vorschein.
Temperaturkontrolle:
Durch leichten Druck auf die Taste set wird "set" angezeigt. Durch erneutes leichten Druck auf die Taste set wird die eingestellte Temperatur angezeigt. Nach mehr als 15 Sekunden ohne Drücken der Tasten kehrt die Steuerung in
Normalbetrieb zurück. Durch Druck auf die Taste kehrt die Steuerung auch in Normalbetrieb zurück.
Temperatureingabe:
Die Taste set leicht drücken – "set" wird angezeigt.
Durch erneutes leichten Druck auf die Taste wird die eingestellte Temperatur angezeigt. Um eine neue Temperatur einzustellen, die Taste drücken, um eine höhere Temperatur bzw. die Taste drücken, um eine niedrigere Temperatur zu wählen.
Sobald das Display die gewünschte Soll-Temperatur anzeigt, ist die Eingabe abgeschlossen.
Anmerkung zur Ist-Temperatur-Anzeige
Da die Schranktemperatur an der wärmsten Stelle gemessen wird, kann die Temperaturanzeige um 2-3°C über der Temperatur im übrigen Schrankraum liegen. Dies ist besonders bei Soll-Temperaturen in der Nähe des Gefrierpunkts im Hinblick auf frostempfindliche Waren zu berücksichtigen.
Störungsanzeigen
E1 Der Raumtemperaturfühler ist defekt, benachrichtigen Sie den Kundendienst
Die Elektronik überbrückt derweil den Fehler und sorgt für eine annähernd korrekte Temperatur im Schrank.
E2 Wechselweise Anzeige von Temperatur und E2 bedeutet Defekt am Verdampferfühler. Das Gerät arbeitet zwar weiterhin einwandfrei, aber der Fühler ist zu ersetzen. Rufen Sie den Kundendienst.
Abtauen
Die normale Abtauung erfolgt automatisch im Abstand von 12 Stunden (KG) / 4 Stunden (FG) innerhalb von 24 Stunden. Nur bei extremer Belastung (ständiges Öffnen der Tür bzw. Einlagern von Waren) kann ein manuelles Abtauen ratsam erscheinen. Dieses wird durch Drücken der Taste ca. 5 s lang ausgelöst. Die Diode unter leuchtet auf, und das Abtauen beginnt.
Die nächste Abtauung erfolgt automatisch 12 Stunden (KG) / 4 Stunden (FG) später.
VORSICHT !! Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen.
Tauwasserverdampfung
Das Tauwasser wird in einer Schale unter dem Schrank aufgefangen und vom eingebauten Heizelement verdampft.
Die Wiederverdampfungsschale sollte wenigstens einmal jährlich gereinigt werden. Die Schale lässt sich ohne Werkzeug von der Rückseite des Schrankes aus entfernen.
Schließmechanismus der Tür
Die Tür ist mit einem selbstschließenden System versehen.
Auswechseln von Leuchtstoffröhren
Achtung - immer erst die Stromzufuhr zum Gerät unterbrechen!
Die Leuchtstoffröhren sitzen links (bei 425-Liter-Geräten) bzw. links und rechts im Schrank (bei 625-Liter-Geräten) hinter entsprechenden Abschirmungen sowie in der Armatur des Kontrollpaneels.
Zum Auswechseln der seitlichen Leuchtstoffröhre(n) lösen Sie die beiden Schrauben des Schirms, drücken ihn leicht zusammen und ziehen ihn aus der Halterung. Jetzt kann das defekte Leuchtstoffrohr ausgewechselt und der Schirm wieder montiert werden.
An der Armatur des Kontrollpaneels nehmen Sie die rechte Seitenblende ab, nachdem Sie die Schrauben oben und unten gelöst haben (siehe Zeichnung unter "Einschalten"), und ziehen den Schirm nach rechts ab. Jetzt kann das defekte Leuchtstoffrohr ausgewechselt und der Schirm wieder montiert werden.
Stromausfall
Die eingestellte Temperatur bleibt auch bei Stromausfall bis zum selbsttätigen Start gespeichert. Nur bei sehr langen Stromausfällen kann der Speicherwert verloren gehen - die Steuerung greift dann auf die ab Werk eingestellte Temperatur zurück.
Reinigung
Bitte beachten: Vor Reinigungsarbeiten, den Netzstecker ziehen.
In geeigneten Zeitabständen muss der Schrank innen und außen mit einer schwachen Seifenlösung gereinigt und auf Beschädigungen kontrolliert werden, bevor das Kühlmöbel wieder in Betrieb genommen wird.
Reinigungsmittel, die Chlor oder Chlorverbindungen enthalten, sowie andere aggressive Mittel dürfen nicht verwendet werden, da sie Korrosion an den rostfreien Flächen und dem inneren Kältesystem verursachen können.
Der Kompressorraum und insbesondere der Verflüssiger sind von Verschmutzungen und Staub frei zu halten, wozu ein Staubsauger und eine harte Bürste am besten
geeignet sind. Die Filter am Verflüssiger und in der Frontverkleidung können abgenommen und in der Spülmaschine bei max. 50°C gereinigt werden. Nehmen Sie die Reinigung des Verflüssigers ggf. in den Reinigungsplan auf.
Kompressorraum und Kühlelement dürfen nicht mit Wasser abgespritzt werden, weil dabei Kurzschlüsse und andere Schäden an der elektrischen Anlage entstehen können.
Wartung und Kundendienst
Die Wartung eines Kältesystems mit hermetischem Kompressor beschränkt sich auf eine gelegentliche Reinigung.
Die Frontplatte unter der Tür kann zu Servicezwecken hochgeschoben und nach vorne gezogen werden.
Bei Störungen überprüfen Sie bitte zuerst, ob das Gerät Strom hat, dann die Störungsanzeige am Display. Falls Sie die Störung nicht selbst beheben können, benachrichtigen Sie den Kundendienst unter Angabe des Gerätetyps (siehe TYPE, PART NO und SER.NO an dem Typenschild in der oberen rechten Ecke des Schrankes) und der Störungsart.
Entsorgung
Wenn das ausgediente Gerät entsorgt werden muß, sollte dies auf eine umweltmässig korrekte und ordnungsgemäße Weise stattfinden.
Bitte entsprechende Gesetze und Vorschriften über Entsorgung beachten.

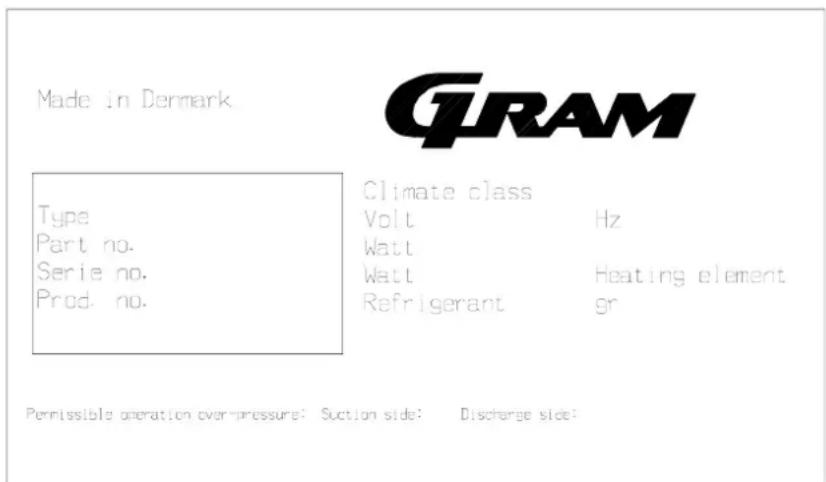

Typenschild
Fax.: +45 73 20 12 01
e-mail: info@gram-commercial.com
www.gram-commercial.com
CE
