GEBRUIKSAANWIJZING CD969650 CONSTRUCTA

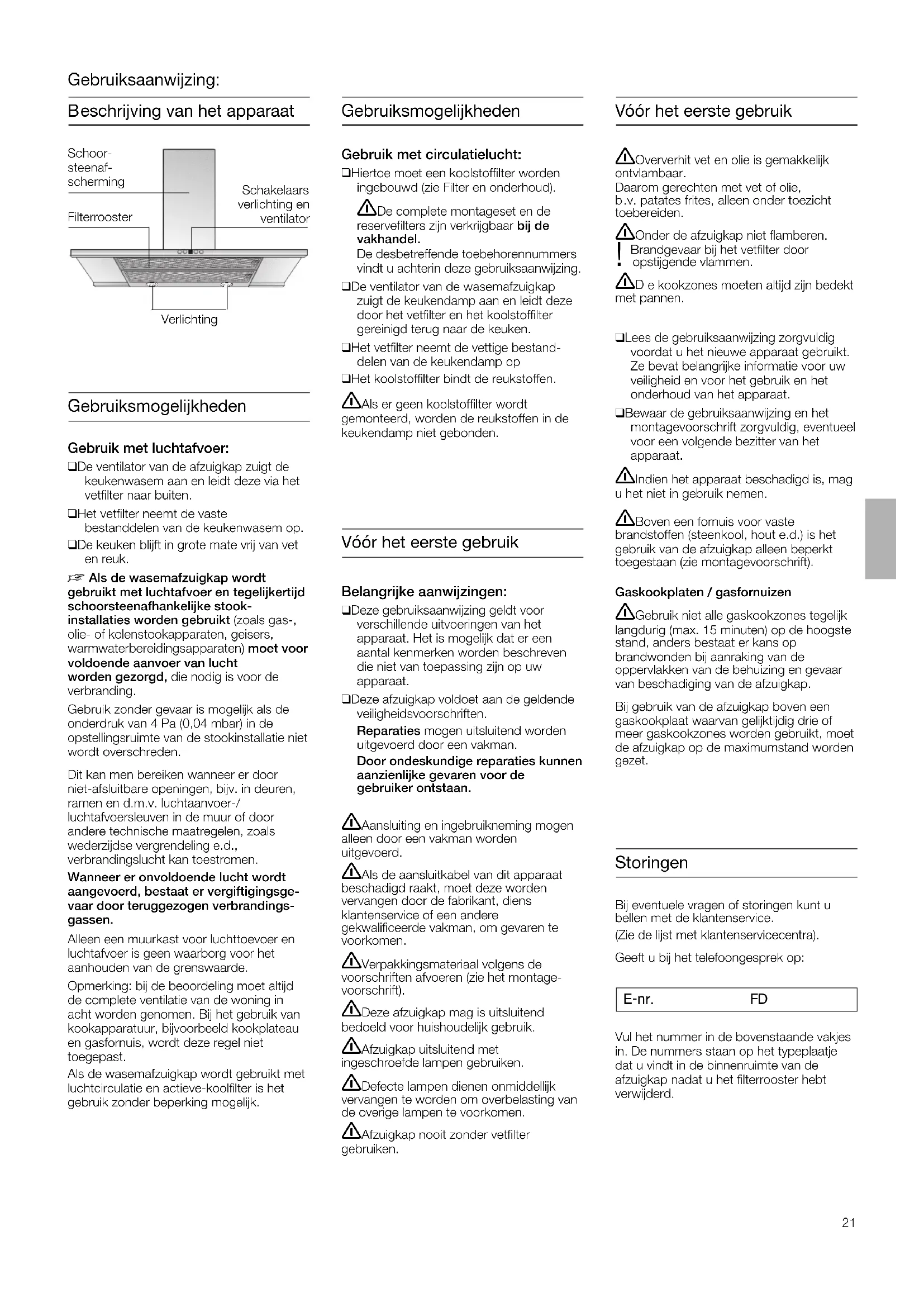

eschrijving van het apparaat Gebruiksmogelijkheden Gebruik met luchtafvoer:q De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze via hetvetfilter naar buiten.q Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.q De keuken blijft in grote mate vrij van veten reuk. Als de wasemafzuigkap wordtgebruikt met luchtafvoer en tegelijkertijdschoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-,olie- of kolenstookapparaten, geisers,warmwaterbereidingsapparaten) moet voorvoldoende aanvoer van luchtworden gezorgd, die nodig is voor de verbranding.Gebruik zonder gevaar is mogelijk als deonderdruk van 4 Pa (0,04 mbar) in deopstellingsruimte van de stookinstallatie nietwordt overschreden. Gebruiksmogelijkheden Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren,ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.Wanneer er onvoldoende lucht wordtaangevoerd, bestaat er vergiftigingsge-vaar door teruggezogen verbrandings-gassen.Alleen een muurkast voor luchttoevoer enluchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.Opmerking: bij de beoordeling moet altijdde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateauen gasfornuis, wordt deze regel niettoegepast.Als de wasemafzuigkap wordt gebruikt metluchtcirculatie en actieve-koolfilter is hetgebruik zonder beperking mogelijk. Gebruiksaanwijzing: VerlichtingFilterroosterSchoor-steenaf-schermingSchakelaarsverlichting enventilatorGebruik met circulatielucht:q Hiertoe moet een koolstoffilter wordeningebouwd (zie Filter en onderhoud). 몇 De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.De desbetreffende toebehorennummersvindt u achterin deze gebruiksaanwijzing.q De ventilator van de wasemafzuigkapzuigt de keukendamp aan en leidt dezedoor het vetfilter en het koolstoffilter gereinigd terug naar de keuken.q Het vetfilter neemt de vettige bestand-delen van de keukendamp opq Het koolstoffilter bindt de reukstoffen. 몇 Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in dekeukendamp niet gebonden. Storingen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).Geeft u bij het telefoongesprek op: E-nr. FD Vul het nummer in de bovenstaande vakjesin. De nummers staan op het typeplaatjedat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd. Vóór het eerste gebruik

óór het eerste gebruik Belangrijke aanwijzingen:q Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschrevendie niet van toepassing zijn op uw apparaat.q Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruiker ontstaan.q Lees de gebruiksaanwijzing zorgvuldigvoordat u het nieuwe apparaat gebruikt.Ze bevat belangrijke informatie voor uwveiligheid en voor het gebruik en hetonderhoud van het apparaat.q Bewaar de gebruiksaanwijzing en hetmontagevoorschrift zorgvuldig, eventueelvoor een volgende bezitter van het apparaat. 몇 Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. 몇 Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan (zie montagevoorschrift).Gaskookplaten / gasfornuizen 몇 Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogstestand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaarvan beschadiging van de afzuigkap.Bij gebruik van de afzuigkap boven eengaskookplaat waarvan gelijktijdig drie ofmeer gaskookzones worden gebruikt, moetde afzuigkap op de maximumstand wordengezet. 몇 Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. 몇 Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren tevoorkomen. 몇 Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift). 몇 Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik. 몇 Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. 몇 Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting vande overige lampen te voorkomen. 몇 Afzuigkap nooit zonder vetfilter gebruiken. 몇 Oververhit vet en olie is gemakkelijk ontvlambaar.Daarom gerechten met vet of olie, .v. patates frites, alleen onder toezicht toebereiden. 몇 Onder de afzuigkap niet flamberen.

randgevaar bij het vetfilter door ! opstijgende vlammen. 몇 D e kookzones moeten altijd zijn bedektmet pannen.몇 De keukenwasem wordt op de

oeltreffendste manier verwijderd door:q Inschakelen van de afzuigkapbij het begin van het koken. Uitschakelen van de afzuigkappas enkele minuten na het einde van hetkoken.

edienen van de wasemafzuig

Ventilator inschakelen:q Druk op de toets +.Gewenste ventilatorstand instellen:q Druk op de toets +.De ventilator wordt een stand hogeringesteld.q Druk op de toets –.De ventilator wordt een stand lager ingesteld.Ventilator uitschakelen:q Druk op de toets 0. Of: q Druk op de toets – een aantal keren intotdat de ventilator wordt uitgeschakeld.Intensieve stand:Met de intensieve stand wordt het hoogstevermogen bereikt. Dit is voor korte tijdnodig.q Druk op de toets + een aantal keren intotdat de aanduiding gaat branden.q Als de intensieve stand niet met de handwordt uitgeschakeld, wordt de ventilatorna 10 minuten automatisch naar stand teruggeschakeld.Verlichting:q De verlichting kan op elk moment worden gebruikt, ook als de ventilator isuitgeschakeld.Ventilator uitLichtaan / uit

ilter en onderhoud Vetfilters: Voor de opname van de vettige bestanddelen van de keukenwasem orden metalen vetfilters gebruikt.De filtermatten bestaan uit onbrandbaarmateriaal.Let op:Bij toenemende verzadiging met vethoudende resten neemt de ontvlam-baarheid toe en kan de werking van dewasemafzuigkap nadelig worden beïnvloed. elangrijk:Het op tijd reinigen van de metalen vetfiltersvoorkomt brandgevaar dat kan ontstaandoor ophoping van warmte tijdens hetfrituren of braden.Reiniging van de metalen vetfilters:q Bij normaal bedrijf (dagelijks 1 tot 2 uur)moet de metalen vetfilter 1 x per maandworden gereinigd.q De filters kunnen worden gereinigd in devaatwasmachine. Daarbij is een lichteverkleuring mogelijk.Belangrijk:Zeer verzadigde vetfilters niet samen metvaatwerk reinigen.q Als de filters met de hand worden gereinigd, moeten deze eerst in een heetsopje worden gezet om het vuil los teweken.Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.Daarna afborstelen, goed schoon-spoelen en laten afdruipen. Metalen vetfilters verwijderen en aanbrengen:Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.1. Druk de blokkering van de vetfilters in derichting van de pijl in en klap de vetfiltersnaar beneden.Houd hierbij uw andere hand onder devetfilters.2. Reinig de vetfilters.3. Breng de gereinigde vetfilters weer aan. Koolstoffilter: Voor het opnemen van de reukstoffen alsde afzuigkap werkt met luchtcirculatie.Let op:Bij toenemende verzadiging met vethoudende resten neemt de ontvlam- aarheid toe en kan de werking van dewasemafzuigkap nadelig worden beïnvloed. elangrijk:Door het koolstoffilter op tijd te vervangen,voorkomt u brandgevaar dat kan ontstaandoor opeenhoping van warmte tijdens het rituren of braden. onteren en demonteren:Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).2. Breng het koolstoffilter aan.3. Klik de sluitingen aan beide zijden vast.4. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).Vervangen van het actieve-koolfilter:q Bij normaal gebruik (dagelijks 1 tot 2 uur)moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.q Het actieve-koolfilter is verkrijgbaar in devakhandel (zie Extra toebehoren).q Gebruik alleen originele filters.Daardoor wordt een optimale werkinggewaarborgd.Afvoer van het oude actieve-koolfilter:q Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarombijvoorbeeld met het huisvuil wordenafgevoerd.23

einiging en onderhoud Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. 몇 De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen! q Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. q Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. q Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. q Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan. Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken. 몇 De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen. Edelstalen oppervlakken: q Gebruik een milde, niet-schurende edelstaalreiniger. q Reinig alleen in de slijprichting. q Wij adviseren onze edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje. Aluminiumgelikte en kunststof oppervlakken: q Geen droge doeken gebruiken. q Gebruik een mild glasreinigingsmiddel. q Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen. N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

1. Schakel de wasemafzuigkap uit en maak

het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. 몇 De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

2. Verwijder de lampenring met behulp van

een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone

halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugfitting. Gebruik een schone doek om de gloeilampen vast te pakken. Belangrijke voorschriften

ontagevoorschrift: Extra voorschriften bij gaskook- apparatuur: 몇 Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. 몇 De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. 몇 Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. 몇 Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1. 몇 Oude apparaten zijn geen waardeloos

fval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. 몇 Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-

riendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de

emeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. 몇 De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. 몇 De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. 몇 Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1. 몇 Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. 몇 Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.24 Voor de montage Afzuigkap met luchtafvoer De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk. Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur- kast worden gebruikt. Aansluiting luchtafvoerpijp l 150 mm:

Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen. Aansluiting luchtafvoerpijp l 120 mm: q Verloopstuk rechtstreeks aan de luchtaansluiting bevestigen. 몇 De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. q Luchtafvoerbuis bevestigen aan het verloopstuk.

ptimaal vermogen van de wasem- afzuigkap:

Korte, gladde luchtafvoerpijp.

o min mogelijk bochten.

Zo groot mogelijke buisdiameter en grote bochten. Gebruik van lange, ruwe luchtafvoer- buizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. 몇 De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen: wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

Platte kanalen moeten een gelijk- waardige inwendige diameter als ronde buizen hebben. Ze dienen geen scherpe bochten te hebben. l 120 mm ca. 113 cm

Bij afwijkende buisdiameters: dichtstrips gebruiken.

Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd. Gebruik met circulatielucht q Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is. Voorbereiden van het plafond

Het plafond moet vlak en recht zijn.

De pluggen moeten stevig vastzitten. De meegeleverde pluggen zijn geschikt voor beton en natuursteen. Bij ander plafondmateriaal moeten daarvoor geschikte bevestigings- middelen worden gebruikt. Gewicht in kg: Luchtavoer Luchtcirculatie 29,5 30,2 Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.25 Elektrische aansluiting De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voor- schriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact indien mogelijk vlak boven de schoorsteenafscherming op het plafond aanbrengen.

Het geaarde stopcontact moet via een eigen stroomkring zijn aangesloten.

ontage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting. Als vaste aansluiting nodig is: De wasemafzuigkap mag uitsluitend door

en erkende installateur worden aangesloten. In de installatie moet een scheidingsvoor- ziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars. 몇 Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. Elektrische gegevens: staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen. 몇 Bij reparaties moet de wasemafzuig- kap altijd stroomloos worden gemaakt. Lengte van de aansluitkabel: 1,30 m. Deze wasemafzuigkap voldoet aan de EG- bepalingen voor radio-ontstoring. afvoerlucht

min. 550 elektro 650 gas Inbouwen De afzuigkap is bedoeld voor montage op een keukenplafond of op een stevig verlaagd plafond. 몇 Zorg bij elektrische kookzones voor een minimumafstand van 550 mm en bij gaskookzones voor een minimumafstand van 650 mm tussen de kookzone en de afzuigkap.

1. Op het plafond het midden van de

2. Met behulp van de sjabloon de posities

voor de schroeven op het plafond aftekenen.

4. De totale hoogte van het draagframe

bepalen. – Deze wordt berekend op basis van de plafondhoogte, de sokkelhoogte en de afstand tussen de kookzone en de afzuigkap.

08. Afzuigkap over de montagehulpstukken

in het draagframe schuiven.

09. Afzuigkap vastschroeven aan het

draagframe en de afscherming weer vastschroeven.

. Draagframe met 4 schroeven tegen het plafond schroeven.

7. Afscherming verwijderen.

afvoerlucht 430 – 710 circulatielucht 430 – 750

5. Bovenste en onderste gedeelte van het

draagframe op de vastgestelde totale hoogte op elkaar schroeven met 8 schroeven.26 Inbouwen

10. Afzuigkap uitrichten. Daartoe de

plafondschroeven van het draagframe iets losdraaien

15. Bovenste schoorsteenstuk omhoog

schuiven en vastschroeven.

16. De beide delen van het onderste

schoorsteenstuk aanbrengen en op elkaar klikken. 몇 Hierbij de afzuigkap beschermen tegen beschadiging.

14. De beide delen van het bovenste

schoorsteenstuk op de afzuigkap plaatsen en op elkaar klikken. 몇 Hierbij de afzuigkap beschermen tegen beschadiging.

13. Beschermende folie voorzichtig

verwijderen.27 Notizen28 Notes29 Notes30 Notities31
