MODE D'EMPLOI CD969650 CONSTRUCTA

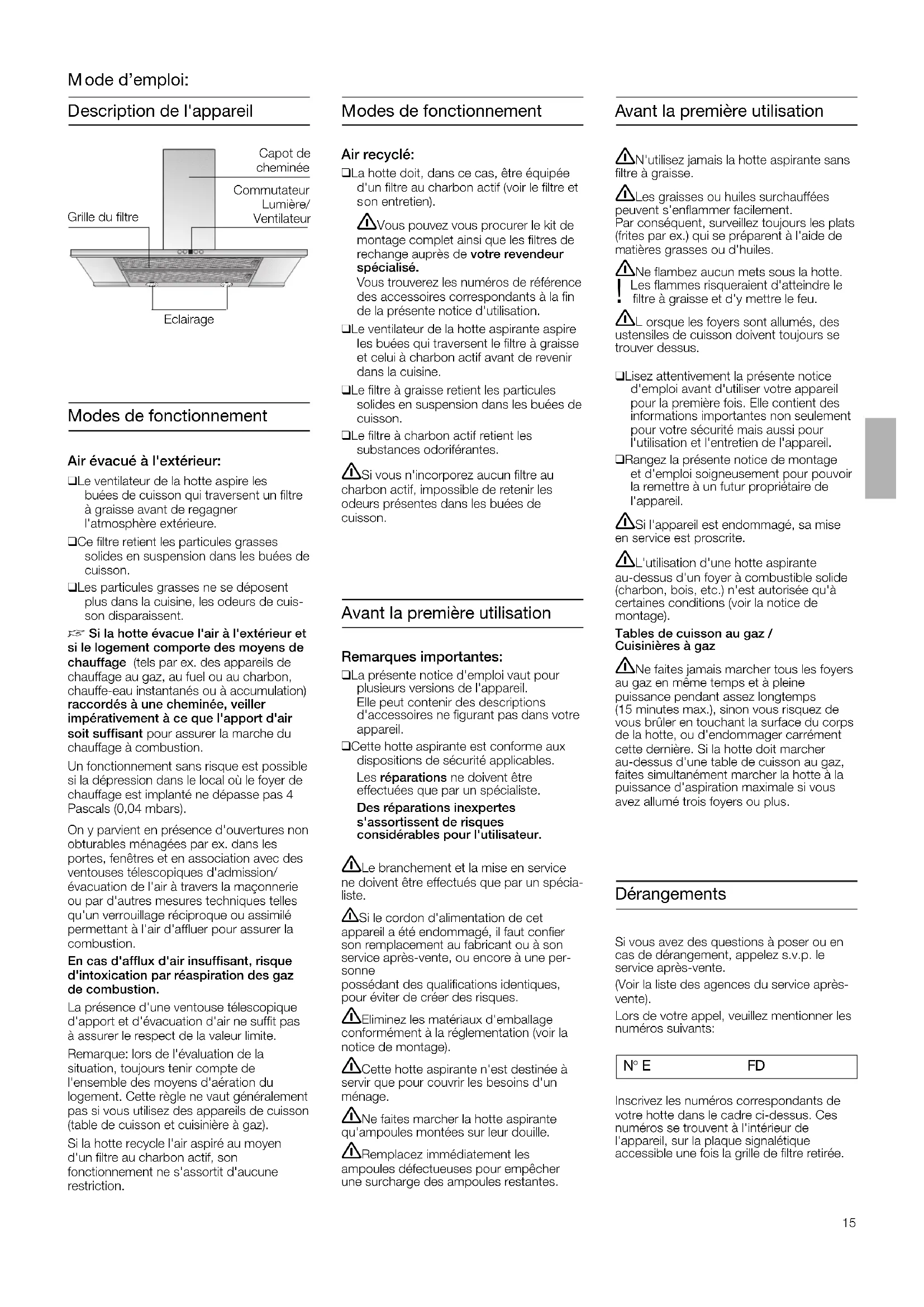

escription de l'appareil Modes de fonctionnement Air évacué à l'extérieur:q Le ventilateur de la hotte aspire lesbuées de cuisson qui traversent un filtreà graisse avant de regagner l'atmosphère extérieure.q Ce filtre retient les particules grassessolides en suspension dans les buées decuisson.q Les particules grasses ne se déposentplus dans la cuisine, les odeurs de cuis-son disparaissent. Si la hotte évacue l'air à l'extérieur etsi le logement comporte des moyens dechauffage (tels par ex. des appareils dechauffage au gaz, au fuel ou au charbon,chauffe-eau instantanés ou à accumulation)raccordés à une cheminée, veillerimpérativement à ce que l'apport d'airsoit suffisant pour assurer la marche duchauffage à combustion.Un fonctionnement sans risque est possiblesi la dépression dans le local où le foyer dechauffage est implanté ne dépasse pas 4Pascals (0,04 mbars).

odes de fonctionnement On y parvient en présence d'ouvertures nonobturables ménagées par ex. dans les portes, fenêtres et en association avec desventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerieou par d'autres mesures techniques tellesqu'un verrouillage réciproque ou assimilépermettant à l'air d'affluer pour assurer lacombustion.En cas d'afflux d'air insuffisant, risqued'intoxication par réaspiration des gazde combustion.La présence d'une ventouse télescopiqued'apport et d'évacuation d'air ne suffit pasà assurer le respect de la valeur limite.Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralementpas si vous utilisez des appareils de cuisson(table de cuisson et cuisinière à gaz).Si la hotte recycle l'air aspiré au moyend'un filtre au charbon actif, sonfonctionnement ne s'assortit d'aucunerestriction.

ode d’emploi: Eclairage Grille du filtreCapot decheminéeCommutateurLumière/VentilateurAir recyclé:q La hotte doit, dans ce cas, être équipéed'un filtre au charbon actif (voir le filtre et on entretien). 몇 Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé. ous trouverez les numéros de référencedes accessoires correspondants à la fin de la présente notice d'utilisation.q Le ventilateur de la hotte aspirante aspire es buées qui traversent le filtre à graisseet celui à charbon actif avant de revenirdans la cuisine.q Le filtre à graisse retient les particulessolides en suspension dans les buées decuisson.q Le filtre à charbon actif retient les substances odoriférantes. 몇 Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir lesodeurs présentes dans les buées de cuisson. Dérangements Si vous avez des questions à poser ou encas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service après-vente).Lors de votre appel, veuillez mentionner lesnuméros suivants: N° E FD Inscrivez les numéros correspondants devotre hotte dans le cadre ci-dessus. Cesnuméros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée. Avant la première utilisation

vant la première utilisation Remarques importantes:q La présente notice d'emploi vaut pourplusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votreappareil.q Cette hotte aspirante est conforme aux dispositions de sécurité applicables.Les réparations ne doivent être effectuées que par un spécialiste.Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur. 몇 L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide(charbon, bois, etc.) n'est autorisée qu'àcertaines conditions (voir la notice de montage).Tables de cuisson au gaz / Cuisinières à gaz 몇 Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez devous brûler en touchant la surface du corpsde la hotte, ou d'endommager carrémentcette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz,faites simultanément marcher la hotte à lapuissance d'aspiration maximale si vousavez allumé trois foyers ou plus.q Lisez attentivement la présente noticed'emploi avant d'utiliser votre appareil our la première fois. Elle contient desinformations importantes non seulementpour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.q Rangez la présente notice de montageet d'emploi soigneusement pour pouvoirla remettre à un futur propriétaire de l'appareil. 몇 Si l'appareil est endommagé, sa mise en service est proscrite. 몇 Le branchement et la mise en service ne doivent être effectués que par un spécia-liste. 몇 Si le cordon d'alimentation de cet appareil a été endommagé, il faut confierson remplacement au fabricant ou à sonservice après-vente, ou encore à une per-sonne possédant des qualifications identiques,pour éviter de créer des risques. 몇 Eliminez les matériaux d'emballage conformément à la réglementation (voir lanotice de montage). 몇 Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'unménage. 몇 Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille. 몇 Remplacez immédiatement les ampoules défectueuses pour empêcherune surcharge des ampoules restantes. 몇 N'utilisez jamais la hotte aspirante sans filtre à graisse. 몇 Les graisses ou huiles surchauffées peuvent s'enflammer facilement.Par conséquent, surveillez toujours les plats(frites par ex.) qui se préparent à l'aide de atières grasses ou d'huiles. 몇 Ne flambez aucun mets sous la hotte.

es flammes risqueraient d'atteindre le ! filtre à graisse et d'y mettre le feu. 몇 L orsque les foyers sont allumés, desustensiles de cuisson doivent toujours setrouver dessus.16 Arrêt duventilateurLumièreEnclencher / Eteindre

iltre et entretien Filtres à graisse: Vous pouvez utiliser divers filtres pourretenir les particules grasses en uspension dans les buées de cuisson.Ces nattes filtrantes sont en métal incombustible. ttention:Plus elles se saturent en particules grasseset plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner e bon fonctionnement de la hotte.Important:Prévenez tout risque d'incendie en ettoyant à temps les filtres à graisse enmétal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.Nettoyage des filtres à graisse en métal:q En service normal (1 à 2 heures par jour),il faudra nettoyer les filtres à graissemétalliques 1 fois par mois.q Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrementde couleur au lavage.q Le filtre doit reposer non serré dans lelave-vaisselle.Il ne doit pas être coincé.Important:Ne lavez pas en même temps la vaisselleet les filtres métalliques fortementsaturés en matière grasse.q Si vous les nettoyez à la main, mettez lesfiltres à tremper pendant plusieurs heuresdans de l'eau très chaude additionnée deproduit à vaisselle.N'utilisez pas de détergents aggressifs,contenant un acide ou une base.Ensuite, brossez les filtres, rincez-les bienpuis laissez-les goutter. 몇 La méthode la plus efficace pour supprimer les buées de cuisson consiste à:q Enclencher la hotte aspirante en début de cuisson.q Eteindre la hotte aspirante quelques seulement minutes après la finde la cuisson.Enclenchement du ventilateur: Appuyez sur la touche +.Réglage du ventilateur sur la vitessedésirée: Appuyez sur la touche +.Le ventilateur passe au gradin de vitesseimmédiatement supérieur. Appuyez sur la touche –.Le ventilateur passe au gradin de vitesseimmédiatement inférieur.Coupure du ventilateur: Appuyez sur la touche 0. Ou:

Appuyez sur la touche – autant de foisque nécessaire à ce que le ventilateurs'éteigne.Ventilation intensive:Au niveau intensif, le ventilateur développesa plus grande puissance. Vous n'en aurezque brièvement besoin.q Appuyez sur la touche + autant de foisque nécessaire à ce que la lettre s'affiche.q Si vous n'éteignez pas manuellement laventilation intensive, le ventilateur revientautomatiquement à la vitesse au boutde 10 minutes.Eclairage:q Vous pouvez utiliser l'éclairage à toutmoment, même quand le ventilateur estéteint.

Moindre vitessedu ventilateurEnclenchement duventilateur, haussede sa vitesseVentilation intensiveAffichage du gradin de vitesse ventilateur2. Nettoyer les filtres à graisse.3. Une fois nettoyés, remettez les filtres à raisse en place. Filtre à charbon actif: Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.Attention:Plus elles se saturent en particules grasseset plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gênerle bon fonctionnement de la hotte.Important:Un changement à temps des filtres à charbon actif prévient le risque d'incendie.Ce risque est dû à l'accumulation de chaleur qui se produit pendant une fritureou la cuisson d'un rôti.3. Faites encranter les pattes des deuxcôtés.4. Remontez les filtres à graisse en métal(voir la section intitulée "Retrait et miseen place des filtres à graisse en métal).Changement du filtre à charbon actif:q Hotte fonctionnant normalement (1 à 2heures par jour), il faudra changer les filt-res à charbon actif environ 1 fois par an.q Vous pouvez vous procurer un filtre àcharbon actif de rechange dans le commerce spécialisé. Voir la section surles accessoires spéciaux.q N'utilisez qu'un filtre d'origine.Vous garantirez ainsi un fonctionnementoptimal de la hotte.Mise au rebut du filtre à charbon actifusagé:q Les filtres à charbon actif ne contiennentaucune substance nocive. Vous pouvezles mettre à la poubelles de déchetsrésiduels.Incorporation et déposition:Attention: les ampoules halogènes doivents'être éteintes et avoir refroidi.1. Retirez d'abord les filtres à graisse (voirla section intitulée "Retrait et mise enplace des filtres à graisse en métal).2. Mettez en place le filtre à charbon actif.Retrait et mise en place des filtres àgraisse en métal:Attention: les ampoules halogènes doivents'être éteintes et avoir refroidi.1. Poussez dans le sens de la flèche lecran situé contre chaque filtre à graissepuis abaissez les filtres.Ce faisant, passez l'autre main sous lesfiltres à graisse.17

ettoyage et entretien Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible. 몇 Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilisez pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure. q Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres. q Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. q Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte. q Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître. Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue. 몇 Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande. Surfaces en acier inox: q Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. q Frottez toujours l'acier inox dans le sens de son polissage. q Nous recommandons notre détergent pour acier inoxydable, n° de réf. 461731. Adresse où passer commande : voir le manuel du SAV. Surfaces en aluminium et en plastique: q N'utilisez pas de chiffons secs. q Utilisez un produit pour vitres mais non aggressif. q N'utilisez pas de détergents aggressifs, contenant un acide ou une base. Respectez les conditions de garantie figurant dans le cahier de service joint.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur. Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

hanger les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/ fusible. 몇 Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un

tournevis ou assimilé.

3. Changez l'ampoule halogène

(ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enfichage. Ne saisissez l'ampoule qu'avec un chiffon propre. Remarques importantes Notice de montage: Remarques supplémentaires concernant les cuisinières à gaz: 몇 Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz). 몇 Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. 몇 La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm. 몇 Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1. 몇 Les anciens appareils ne sont pas des

échets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. 몇 Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un

mballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. 몇 Cette hotte peut évacuer l'air à l'extérieur ou le recycler. 몇 Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. 몇 L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. 몇 Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz. 몇 Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.18 Avant le montage Evacuation de l'air à l'extérieur L'air vicié est évacué vers le haut par un

onduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des

umées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulati- on) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possi- ble si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situati- on, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous uti- lisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

i la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Si l'air vicié traverse le mur extérieur, uti- lisez une ventouse télescopique.

ranchement du conduit d'évacuation l 150 mm:

ixez le conduit d'évacuation directement sur l'orifice.

ranchement du conduit d'évacuation l 120 mm: q Fixez le manchon réducteur directement sur l'orifice du manchon à air. Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse.

Il ait le moins possible de coudes.

Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration. 몇 Si des réclamations résultent de

conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Conduits de section ronde: Nous recommandons recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum.

Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. 120 mm l = 113 cm

Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.

Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffi- sant. 몇 Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation. q Fixez le tuyau d'air vicié contre le manchon réducteur. Mode Air recyclé q Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la

otte. Préparation du plafond

Le plafond doit être plat et horizontal.

Veillez à ce que les chevilles soient bien fixées. Les chevilles ci-jointes conviennent pour fixer la hotte dans un mur/plafond en béton ou en pierre naturelle. Si le matériau constitutif du plafond est différent, veuillez utiliser des moyens de fixation appropriés. Poids en kg: Air évacue Air recyclé 29,5 30,2 Sous réserve de modifications constructives dansl’intérêt du progrès technique.19 Branchement électrique La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire- ment posée. Au plafond, installez cette prise à contacts de terre, si possible directement au-dessus

u capotage de la cheminée.

La prise à contacts de terre doit être raccordée à son propre circuit.

i, après le montage de la hotte aspirante, la prise à contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif.

i le cordon doit être raccordé définitivement au secteur: Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité. Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs. 몇 Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Caractéristiques électriques: Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l’intérieur de l’appareil. 몇 Toujours mettre l'appareil hors tension avant d'effectuer des réparations. Longueur du cordon de branchement: 1,30 m. Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques. Air vicié

Min. 550 foyers 000 électriques 650 foyers gaz Encastrement La hotte aspirante est prévue pour être installée au plafond de la cuisine ou à un faux plafond stable. 몇 L'écart minimum entre les foyers et la hotte aspirante doit être de 550 mm pour des foyers électriques et de 650 mm pour des foyers à gaz.

1. Marquez le point central de la hotte sur

2. A l'aide du gabarit, marquez les

positions des vis sur le plafond.

3. Percez quatre trous de 8 mm puis

enfoncez les chevilles au ras du plafond.

4. Définissez la hauteur totale du support.

– Pour cela, prenez la hauteur du plafond, la hauteur du socle, et les distances correspondantes entre la table de cuisson et la hotte.

5. A l'aide de huit vis, vissez la partie

supérieure à la partie inférieure du support selon la hauteur déterminée.

6. Vissez le support au plafond avec

7. Retirez le bandeau.

Air vicié 430 – 710 Air recyclé 430 – 750

08. Faites glisser la hotte aspirante sur les

accessoires de montage du support.

09. Vissez la hotte aspirante sur le support

puis revissez le bandeau.20 Encastrement

10. Ajustez l'horizontalité de la hotte

aspirante en desserrant les vis qui maintiennent le support au plafond.

11. Montez le raccord de tuyau.

12. Réalisez le branchement électrique.

13. Ôtez avec soin les feuilles de protection.

15. Faites glisser la cheminée supérieure

16. Mettez en place les deux parties de la

cheminée inférieure puis rassemblez-les en les clipsant. 몇 Ce faisant, protégez la hotte aspirante contre d'éventuels dégâts.

14. Placez sur la hotte aspirante les deux

parties de la cheminée supérieure puis rassemblez-les en les clipsant. 몇 Ce faisant, protégez la hotte aspirante contre d'éventuels dégâts.21
