GEBRUIKSAANWIJZING CD96350 CONSTRUCTA

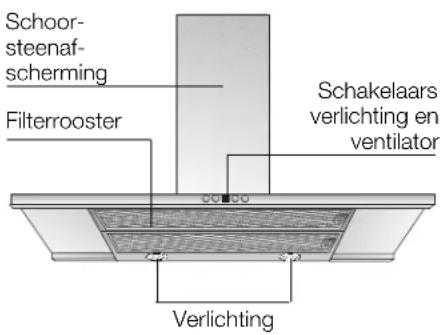

Beschrijving van het apparaat

Schoor- steenaf- scherming Filterrooster Schakelaars verlichting en ventilator Verlichting

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

☐ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
☐ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
☐ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Gebruiksmogelijkheden

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
⚠️ De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.
☐ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.
☐ Het vetfilter neemt de vettige bestanddelen van de keukendamp op
☐ Het koolstofffilter bindt de reukstoffen.

⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

☐ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
☐ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

⚠️ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift).

⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

⚠️ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

⚠️ Afzuigkap nooit zonder vetfilter gebruiken.

Vóór het eerste gebruik

⚠ Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
⚠️ De kookzones moeten altijd zijn bedekt met pannen.

☐ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.
⚠ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

⚠ Boven een formuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr. FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Bedienen van de wasemafzuigkap

De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
□ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

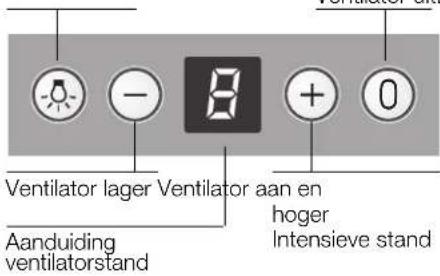

Ventilator lager Ventilator aan en hoger Intensieve stand Aanduiding ventilatorstand

Ventilator inschakelen:

Druk op de toets +.

Gewenste ventilatorstand instellen:

☐ Druk op de toets +. De ventilator wordt een stand hoger ingesteld.
☐ Druk op de toets –. De ventilator wordt een stand lager ingesteld.

Ventilator uitschakelen:

□ Druk op de toets 0.
Of:
Druk op de toets – een aantal keren in totdat de ventilator wordt uitgeschakeld.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.

☐ Druk op de toets + een aantal keren in totdat de aanduiding P gaat branden.
Als de intensieve stand niet met de hand wordt uitgeschakeld, wordt de ventilator na 10 minuten automatisch naar stand 2 teruggeschakeld.

Verlichting:

☐ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met methoindende resten neemt de ontvlam- baarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.
☐ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

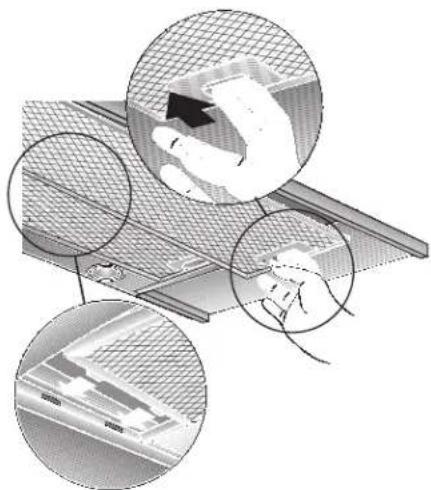

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden. Houd hierbij uw andere hand onder de vetfilters.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weer aan.

Koolstofffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstofffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

Monteren en demonteren:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2. Breng het actieve-koolfilter aan.

1. Bevestig de voorste lip.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Vervangen van het actieve-koolfilter:

□ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.
☐ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
- Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

☐ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!

• Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
  □ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
  Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
  ☐ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

• Gebruik een milde, niet-schurende edelstaalreiniger.
  □ Reinig alleen in de slijprichting.
  □ Wij adviseren onze edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   ⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Let op: plugfitting. Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weer aan.

2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Montagevoorschrift:

Belangrijke voorschriften

⚠️ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.
⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.
⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.
⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
⚠ Boven een formuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het formuis een gesloten, niet verwijderbare afscheming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.
⚠️ Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
⚠ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasformuis moeten in acht worden genomen.
⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
⚠ Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

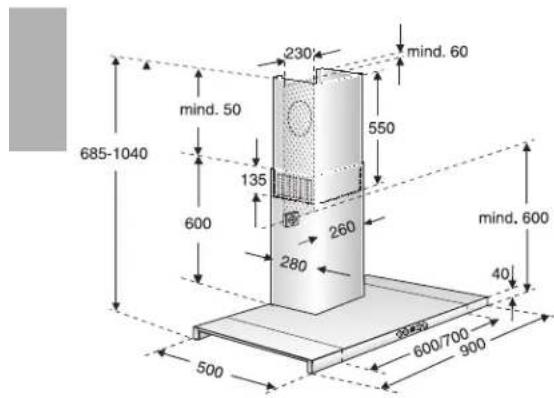

Afzuigkap met luchtafvoer

-120° -150°

685-1040 230 mind. 60 mind. 50 135 550 600 260 280 mind. 600 40 500 600/700 900

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas-schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Optimaal vermogen van de wasem- afzuigkap:

□ Korte, gladde luchtafvoerpijp.
☐ Zo min mogelijk bochten.
☐ Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen:
wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.
Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.
Ze dienen geen scherpe bochten te hebben.
120 mm ca. 113 cm 150 mm ca. 177 cm
□ Bij afwijkende buisdiameters: dichtstrips gebruiken.
□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Gebruik met circulatielucht

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

⚠ De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

Aansluiting luchtafvoerpijp ∅ 150 mm:

□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

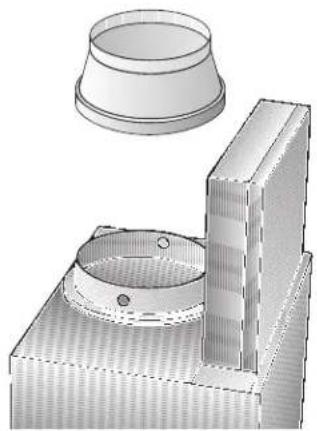

Aansluiting luchtafvoerpijp ∅ 120 mm:

□ Verloopstuk rechtstreeks aan de luchtaansluiting bevestigen.

□ Luchtafvoerbuis bevestigen aan het verloopstuk.

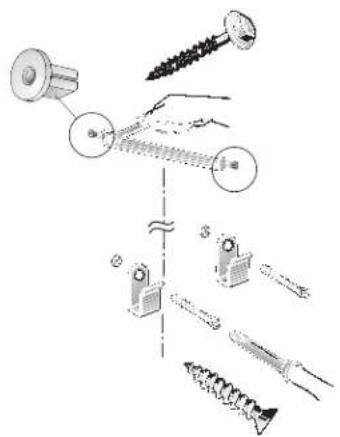

Voorbereiden van de muur

☐ De muur moet vlak en loodrecht zijn.
□ Pluggen moet stevig kunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Luchtcirculatie
		19,218,760 cm
		19,819,370 cm
		20,920,490 cm

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

□ Het geaarde stopcontact moet via een eigen stroomkring zijn aangesloten.
Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠ Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

⚠ Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasformuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

1. 4 gaten voor de wasemafzuigkap en twee gaten voor de afscherming van de schoorsteen ∅ 8 mm boren en pluggen volledig in de muur duwen.

30 216 172 461 76 150 600/700 900 mind.550 Elektro mind.650 Gas

Opmerking: let op eventueel te monteren extra toebehoren.

1. Klik de twee meegeleverde afstandhouders vast in de bevestigingshaak voor het schoorsteenafschermstuk.

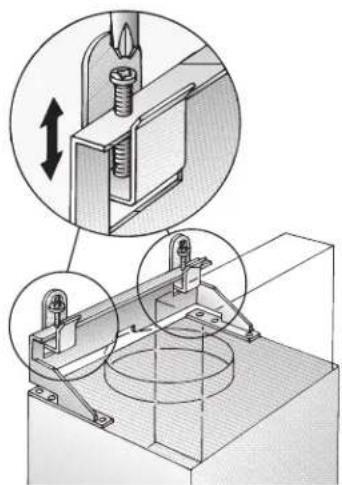

2. De bovenste en de twee onderste bevestigingsshaken vastschroeven.

1. De wasemafzuigkap ophangen. Met de instelschroeven de juiste hoogte en horizontale positie bepalen.

1. De onderste schroeven (zeskantschroeven) vastdraaien.

2. Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Beschermfolie van beide schoorsteenafschermstukken verwijderen.

⚠️ Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

1. Het bovenste schoorsteenafschermstuk (sleuven naar onderen) in het onderste schoorsteenafschermstuk schuiven.

⚠ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.

Inbouwen

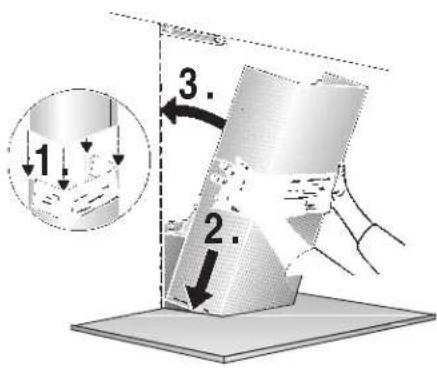

1. De complete schoorsteenafscherming schuin in het glasscherm plaatsen en naar achteren draaien.

1 2 3.

1. Het bovenste schoorsteenafschermstuk voorzichtig bovenwaarts uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
