GEBRUIKSAANWIJZING STM 30 AEG

Gesloten staande warmwaterboiler

Bediening en installatie 27

BEDIENUNG

1. Algemene aanwijzingen 27
2. Veiligheid....28
3. Toestelbeschrijving....28
4. Instellingen 28
5. Reiniging, verzorging en onderhoud ....29
6. Problemen verhelpen....29

INSTALLATIE

1. Veiligheid 29
2. Toestelbeschrijving....29
3. Voorbereidingen....29
4. Montage....30
5. Ingebruikname 31
6. Instellingen 31
7. Buitendienststelling....31
8. Storingen verhelpen....31
9. Onderhoud ....32
10. Technische gegevens....33

GARANTIE

MILIEU EN RECYCLING

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats. Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd.

1.1.2 Symbolen, soort gevaar

Symbool $oort gevaar
	Letsel
	Elektrische schok
	Verbranding(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betelkenis
GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbool	Betekenis
	Materiële schade(toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het druktoestel is bestemd voor het verwarmen van drinkwater. Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires. In geval van wijzigingen of aanpassingen aan het toestel vervalt alle garantie.

2.2 Algemene veiligheidsaanwijzingen

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reini-ging of gebruikersonderhoud uitvoeren.

Info

Het toestel staat onder druk.

Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.

» Waarschuw uw installateur, als er na het verwarmen nog water nadruppelt.

2.3 CE-logo

Het CE-logo geeft aan dat het toestel voldoet aan alle fundamentele vereisten:

° Richtlijn voor de elektromagnetische compatibiliteit

° Laagspanningsrichtlijn

2.4 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het drinkwater wordt met behulp van elektriciteit door het toestel opgewarmd. De temperatuur kunt u via de temperatuurinstelknop bepalen. Afhankelijk van de voeding en de werkwijze wordt het opwarmen automatisch uitgevoerd tot aan de gewenste temperatuur. Dit toestel is geschikt voor een of meer tappunten.

De stalen boiler is aan de binnenzijde voorzien van speciaal direct email "anticor ^® " en van een veiligheidsanode. De anode is bestemd voor het beschermen van het binnenreservoir tegen corrosie. De boiler is ommanteld met isolatie en een bekleding.

Het toestel is ook bij de temperatuurinstelling "koud" tegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel wordt op tijd ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleiding en de veiligheidsgroep echter geen bescherming tegen vorst.

Eenkringwerking

Het toestel verwarmt bij elke temperatuurinstelling automatisch op afhankelijk van de stroomvoorziening.

Tweekringwerking

Het toestel verwarmt bij elke temperatuurinstelling tijdens de nachstroom (periodes met laagtarief van de energiemaatschappij) de waterinhoud automatisch op met normaal verwarmingsvermogen. Bovendien kunt u de snelopwarming in-schakelen tijdens het dagtarief.

4. Instellingen

Het is mogelijk de temperatuur traploos in te stellen.

E e I

26_02_09_0076

De temperaturen kunnen afhankelijk van het systeem van de nominale waarde afwijken.

De temperatuurinstelling is bij levering begrensd. De installateur kan de begrenzing terugdraaien (zie hoofdstuk "Installatie/instellingen").

Tweekringwerking met snelopwarming

1 Drukknop voor snelopwarming

U kunt de snelopwarming naar wens inschakelen met de drukknop. Als de ingestelde temperatuur is bereikt, schakelt de snelopwarming uit en niet opnieuw in.

5. Reiniging, verzorging en onderhoud

» Laat de elektrische veiligheid van het toestel en de werking van de veiligheidsgroep periodiek controleren door een installateur.
» Laat de veiligheidsanode voor het eerst na twee jaar door een installateur controleren. De installateur beslist vervolgens met welke intervallen een nieuwe controle uitgevoerd moet worden.
» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Kalkaanslag

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De verwarmingselementen moeten daarom van tijd tot tijd worden ontkalkt. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud moet uitgevoerd worden.

» Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
» Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het water wordt niet warm.	Er is geen spanning. Controleer de zekeringen van de huisinstallatie.
De uitstroomhoeveelheid is laag.	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de dou- chekop.

Waarschuw de installateur als u de oorzaak zelf niet verhelpen kunt. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-00000).

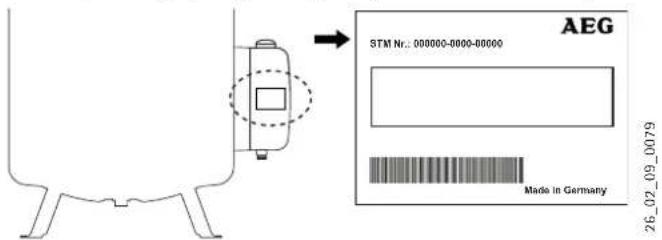

AEG STM Nr.: 000000-0000-00000 Made in Germany 26.02.09_0079

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

72 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

• Kleefrozet
- Kunststofsluitdop
Overgangsstuk G 1/2 met vlakke afdichting

8.2 Toebehoren

Noodzakelijk toebehoren

Afhankelijk van de statische druk zijn veiligheidsgroepen en reduceerafsluiters verkrijgbaar. Deze type-gekeurde veiligheidsgroepen beschermen het toestel tegen een verboden drukoverschrijding.

Overig toebehoren

Thermometers zijn verkrijgbaar als accessoire.

Als een staafanode niet bovenlangs kan gemonteerd worden, installeert u een elementanode.

9. Voorbereidingen

9.1 Montageplaats

Monteer het toestel altijd in een vorstvrije ruimte in de buurt van het tappunt en bevestig het toestel op de vloer.

9.2 Transport

Materièle schade

Voor het transport naar de opstelplaats is het aan te bevelen de boilerommanteling te demonteren, zodat deze niet vuil wordt of beschadigd raakt (zie hoofdstuk "Montage/boilerommanteling en eventueel circulatieleiding monteren").

10. Montage

10.1 Boilerommanteling en eventueel circulatieleiding monteren

Info

Monteer de boilerommanteling met deksel vóór de wateraansluiting en evt. vóór de circulatieleiding of de elektrische verwarmingsflens.

Monteer de sokkelafdekking na de dichtheidscontrole.

Een circulatieleiding monteert u op de aansluiting "Circulatie". U kunt de aansluiting "Circulatie" ook voor de aansluiting van een thermometer gebruiken (zie hoofdstuk "Technische gegevens / afmetingen en aansluitingen").

Demontage

» Verwijder het deksel van de boilerommanteling.
» Trek de temperatuurinstelknop eraf.
» Verwijder het afsluitdeksel en de kabeldoorvoer.
» Verwijder achtereenvolgens het afsluitdeksel, de kabeldoorvoer en de boilerommanteling.

Montage

» Monteer de boilerommanteling.
» Monteer de kabeldoorvoer en het afsluitdeksel.
» Steek de temperatuurinstelknop erop.
» Wanneer u de aansluiting "Circulatie" voor de circulatieleiding gebruikt, dient u ter hoogte van de aansluiting (holte in het schuim) een opening voor de circulatieleiding in de boilerommanteling te snijden.
» Verwijder de isolatie ter hoogte van de aansluiting.
» Steek de circulatieleiding door de opening in de boilerom-manteling en monteer de circulatieleiding.
» Isoleer de aansluiting "Circulatie".
» Schroef het meegeleverde overgangsstuk met vlakke af-dichting en een verlenging erop.
» Breng de kleefrozet aan op de boilerommanteling.

10.2 Wateraansluiting en veiligheidsgroep

10.2.1 Veiligheidsaanwijzingen

Info

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Materièle schade

Neem de instructies van de fabrikant en het hoofdstuk "Technische gegevens / storingssituaties" in acht bij het gebruik van kunststofbuizen.

Materièle schade

Het toestel moet met drukkranen worden gebruikt.

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvrij staal, koper of kunststof toegestaan.

Een veiligheidsklep is verplicht.

Warmwaterleiding

Als materiaal zijn roestvrijstalen, koperen of kunststof buizen toegestaan.

10.2.2 Aansluiting

» Spoel de buizen grondig door.
Het is verboden de maximaal toegelaten druk te overschrijden (zie hoofdstuk "Technische gegevens/gegevenstabel").
» Monteer een type-gekeurde veiligheidsklep in de koud-wateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de statische druk, eventueel ook een reduceerafsluiten nodig is.
» Monteer de warmwateruitloopleiding en de koudwateraanvoerleiding.
» Gebruik een afvoerleiding met voldoende capaciteit om het water bij volledig geopende veiligheidsklep ongehinderd af te voeren.
» Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
» De afblaasopening van de veiligheidsklep moet geopend blijven naar de atmosfeer.

10.3 Elektro-aansluiting

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

WAARSCHUWING elektrische schok Installeer een reststroom-veiligheidsapparaat (RCD).

Materiële schade Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

» Trek de temperatuurinstelknop eraf.
» Draai de schroeven onderaan het afsluitdeksel eruit en verwijder het afsluitdeksel.
» Prepareer de aansluitkabel en steek deze door de kabeldoorvoer in de schakelruimte. Selecteer een kabeldiameter die voldoet aan het vermogen van het toestel.

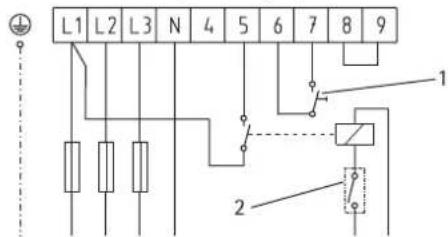

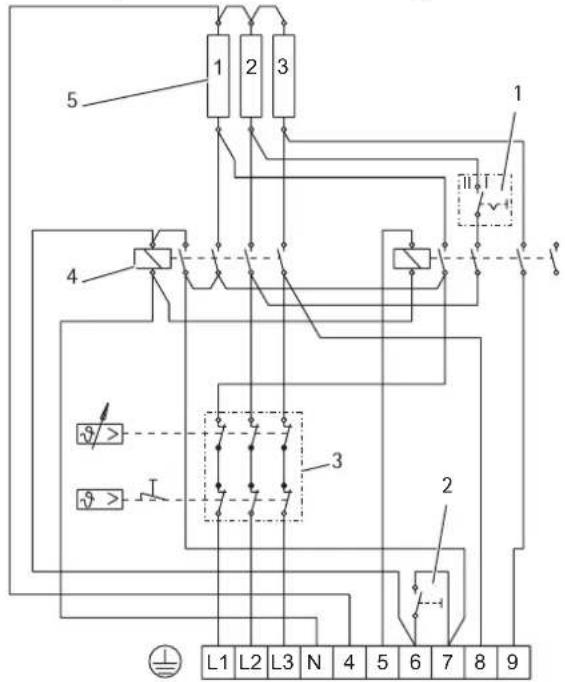

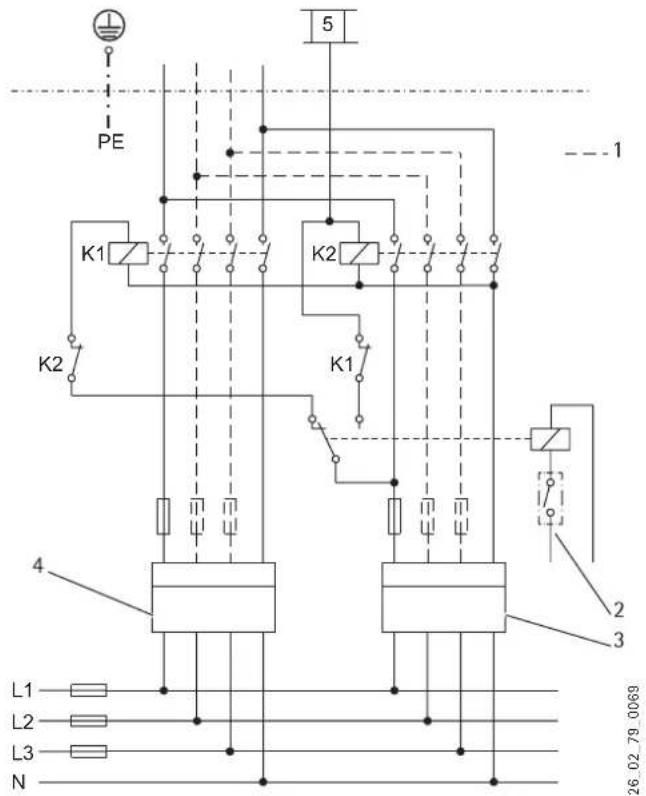

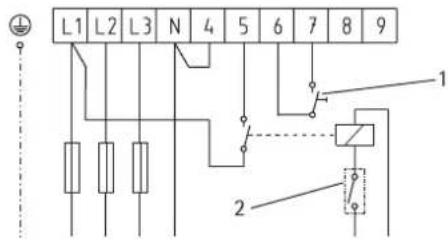

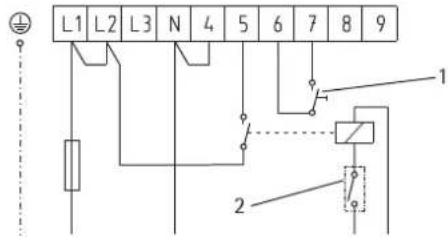

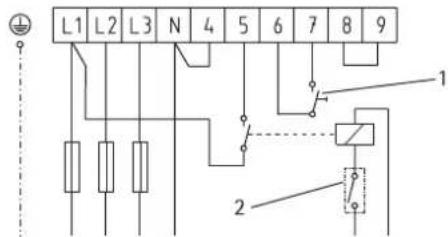

» Sluit het gewenste vermogen aan in overeenstemming met de aansluitvoorbeelden (zie hoofdstuk "Technische gegevens/elektriciteitsschema's en aansluitingen").
» Monteer het afsluitdeksel.
» Steek de temperatuurinstelknop erop.
» Indien de energiemaatschappij een snelopwarming niet toestaat, moet de drukknop met de bijgevoegde kunststofsluitdop worden afgedekt.
» Markeer met een pen het geselecteerde aansluitvermogen en de -spanning op het typeplaatje.

11. Ingebruikname

11.1 Eerste ingebruikname

on

on

26_02_09_0077

» Open een tappunt tot het toestel is gevuld en het leiding-net luchtvrij is.
» Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij een volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel"). Reduceer, indien gewenst, het doorstroomvolume op de smoring van de veiligheidsgroep.
» Voer een dichtheidscontrole uit.
» Draai de temperatuurinstelknop naar de maximale temperatuur.
» Schakel de netspanning in.
» Controleer de werkmodus van het toestel.
» Controleer de goede werking van de veiligheidsgroep.

Overdracht van het toestel

» Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.
» Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
» Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12. Instellingen

Temperatuurkeuzebegrenzing

U kunt de temperatuurkeuzebegrenzing via de temperatuurinstelknop instellen.

Fabrieksinstelling: begrenzing op 60 °C

» Zet de temperatuurinstelknop op "koud" en ontkoppel het toestel van het elektriciteitsnet.
» Verwijder de temperatuurinstelknop en het afsluitdeksel.

0100_60_20_92

1 Begrenzingsschijf
2 Zonder begrenzingsschijf, maximaal 82 °C

» U kunt de begrenzing instellen op 45 °C/60 °C door de begrenzingsschijf te draaien. Als u de begrenzingsschijf hebt verwijderd, kan de maximale temperatuur ingesteld worden.
» Steek het afsluitdeksel en de temperatuurinstelknop weer erop.

13. Buitendienststelling

» Verbreek de verbinding tussen het toestel en de netspanning met de zekering in de huisinstallatie.
» Tap het toestel af. Zie het hoofdstuk "Onderhoud/toestel aftappen".

14. Storingen verhelpen

Info

Bij temperaturen onder -15 °C kan de veiligheidstemperatuurbegrenzer geactiveerd worden. Het toestel kan al bij opslag of bij het transport aan deze temperaturen zijn blootgesteld.

Storing Oorzaak Oplossing
Het water wordt niet warm.	De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de regelaar defect is.	Los de oorzaak van de storing op. Vervang de combinatie regelaarbegrenzer.
	De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de temperatuur lager is dan -15 °C.	Druk op de resetknop.
De snelopwarming scha-	kelt niet in.	Controleer het relais en vervang het eventueel.
	Er is een verwarmings-element defect.	Vervang de verwarmingsflens.
De veiligheidsklep druppelt na, wanneer de verwarming is uitgeschakeld.	De klepzitting is vuil.	Reinig de klepzitting.

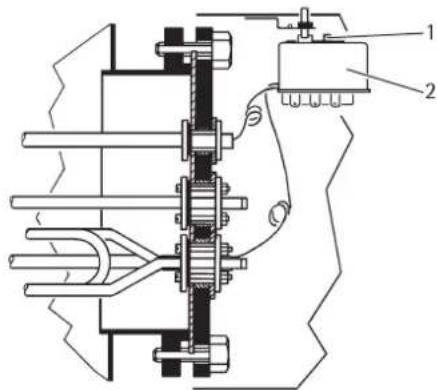

1 Resetknop
2 Veiligheidstemperatuurbegrenzer

26_02_09_0011

15. Onderhoud

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.

Wanneer het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".

15.1 Veiligheidsklep controleren

» Zet de veiligheidsklep op de veiligheidsgroep regelmatig open tot de volle waterstraal eruit loopt.

15.2 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel lopen.

Indien de boiler voor onderhoudswerkzaamheden of bij vorstgevaar moet worden afgetapt voor de bescherming van de volledige installatie, gaat u als volgt te werk:

» Sluit de afsluitklep in de koudwateraanvoerleiding.
» Open de warmwaterklep van alle aftappunten.
» Tap het toestel af via de veiligheidsgroep.

15.3 Veiligheidsanode controleren/vervangen

» Controleer de veiligheidsanode voor het eerst na 2 jaar en vervang deze, indien nodig. Neem daarbij de maximale overgangsweerstand tussen de veiligheidsanode en het reservoir in acht. Als een staafanode niet bovenlangs kan gemonteerd worden, installeert u een elementanode.
» Beslis daarna in welke tijdsintervallen de verdere controles moeten worden uitgevoerd.

15.4 Het toestel reinigen en ontkalken

» Gebruik geen ontkalkingspomp.
» Ontkalk de verwarmingsflens pas wanneer deze is gedemonteerd en behandel het oppervlak van de boiler en de veiligheidsanode niet met ontkalkingsmiddelen.

Zie voor het aanzetkoppel van de flensschroeven het hoofdstuk "Technische gegevens/afmetingen en aansluitingen".

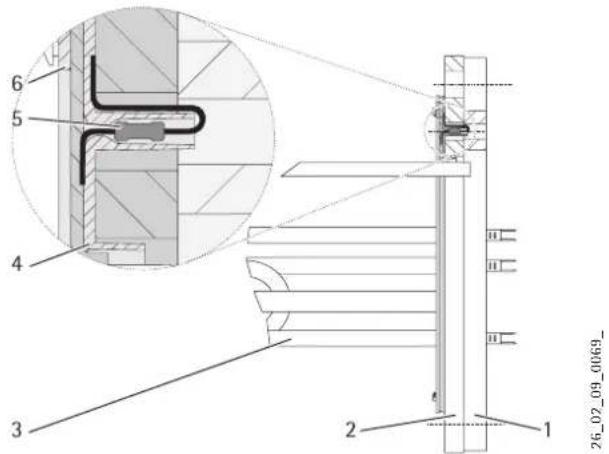

15.5 Verwarmingsflens vervangen

6 5 4 3 2 1 26_02_09_0069_

1 Isolatieplaat
2 Flensplaat
3 Soldeerflens
4 Isoleerplaat
5 Corrosiebeschermende weerstand 390 Ω
6 Dichting

De corrosiebeschermende weerstand dient als potentiaalcompensatie en voorkomt stroomuitgangscorrosie op de verwarmingselementen.

» De corrosiebeschermende weerstand mag bij onderhoudswerkzaamheden niet beschadigd of verwijderd worden.

» Zet, na vervanging van de corrosiebeschermende weerstand, de verwarmingsflens weer op de juiste wijze in elkaar.

16.1 Afmetingen en aansluitingen

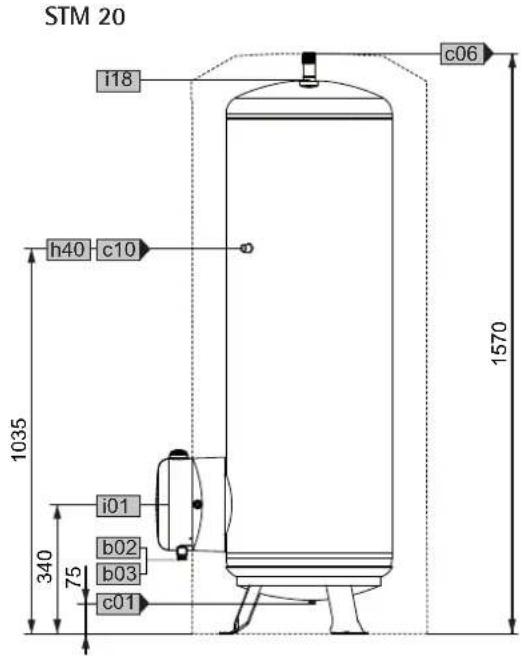

STM 20 i18 c06 h40 c10 1035 340 75 i01 b02 b03 c01 1570

730 630 45° 45° a43 430 i18

D0000017487

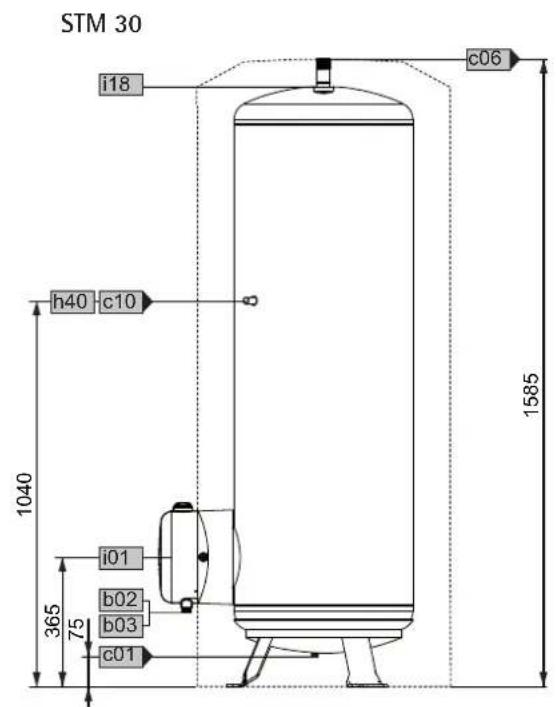

STM 30 i18 c06 h40 c10 1040 365 75 i01 b02 b03 c01 1585

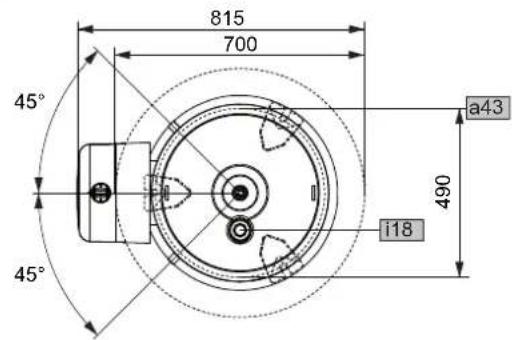

815 700 45° 45° a43 490 i18

D0000017488

			STM 20 STM 30
a43 Hartcirkeldiameter voeten
a45 Bevestigingsgat stelpoten Diameter mm 19 19
b02 Doorvoer elektr.kabels 1		Diameter		PG 16	PG 16
b03 Doorvoer elektr.kabels 2		Diameter		PG 13,5	PG 13,5
c01 Koudwatertoevoer		Buitendraad		G 1 A	G 1 A
c06 Warmwateruitloop		Buitendraad		G 1 A	G 1 A
c10 Circulatie		Buitendraad		G 12 A	G 12 A
h40 Thermometer warm water		Buitendraad		G 12 A	G 12 A
i01 Flens		Diameter	mm	210	210
		Hartcirkeldiameter	mm	180	180
		Bouten		M12	M12
		Aanzetkoppel	Nm	55	55
i18 Veiligheidsanode

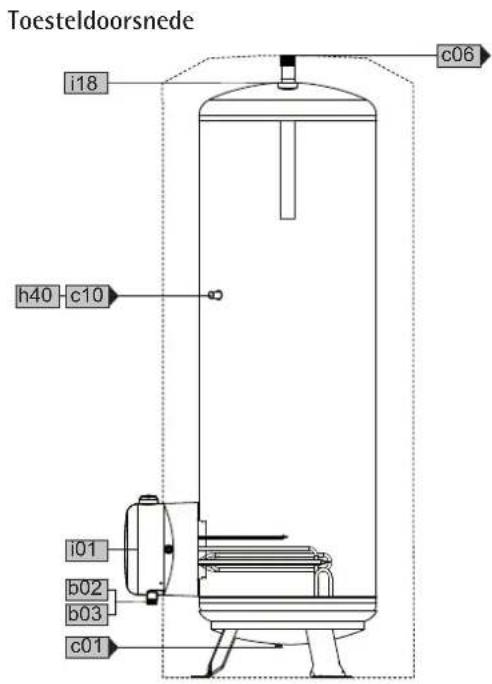

Toesteldoorsnede i18 c06 h40 c10 i01 b02 b03 c01

D0000017489
D0000035572

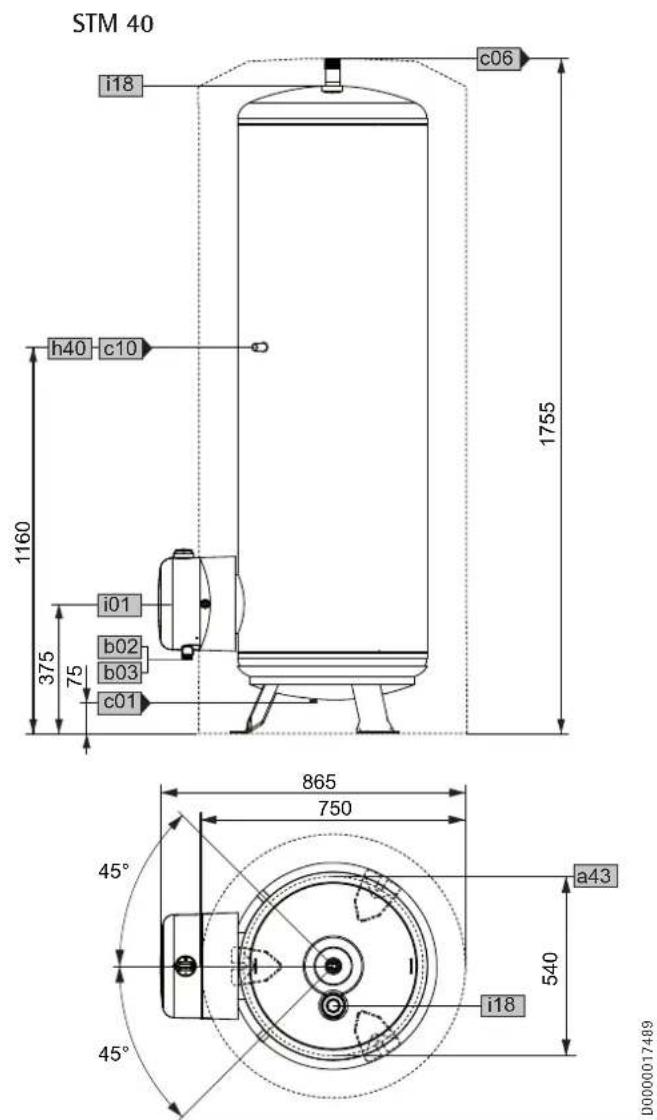

		STM 40
a43 Hartcirkeldiameter voeten
a45 Bevestigingsgat stelpoten Diameter mm 19
b02 Doorvoer elektr.kabels 1		Diameter	PG 16
b03 Doorvoer elektr.kabels 2		Diameter	PG 13,5
c01 Koudwatertoevoer		Buitendraad	G 1 A
c06 Warmwateruitloop		Buitendraad	G 1 A
c10 Circulatie		Buitendraad	G 12 A
h40 Thermometer warm water		Buitendraad	G 12 A
i01 Flens		Diameter	mm 210
		Hartcirkeldiameter	mm 180
		Bouten	M12
		Aanzetkoppel	Nm 55
i18 Veiligheidsanode

16.2 Elektriciteitsschema's en aansluitingen

16.2.1 Werking met elektrische verwarmingsflens

1 2 3 4 5 1 2 3 4 L1 L2 L3 N 4 5 6 7 8 9

1 Vermogensschakelaar in de schakelruimte

2 Drukknop voor snelopwarming

3 Combinatie regelaar-begrenzer

4 Relais

5 Verwarmingselementen (telkens 2 kW vermogen)

Aansluitvoorbeelden tweekringwerking, meting met één meter:

Bij de volgende aansluitvoorbeelden is het vermogen van de snelopwarming gedurende de tijd van het dagtarief na de schui- ne streep weergegeven.

Let op de instelling van de vermogensschakelaar in de schakelruimte.

Schakelaarstand I: 2/4 kW, 1/N/PE \~ 230 V Schakelaarstand II: 4/4 kW, 1/N/PE \~ 230 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

Schakelaarstand I: 2/6 kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

Schakelaarstand I: 3/6 kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

Schakelaarstand I: 4/6 kW, 3/N/PE \~ 400 V Schakelaarstand II: 6/6 kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

1 Drukknop voor snelopwarming

2 Contact van de stroomregeling

Aansluitvoorbeeld tweekringwerking met twee meters 1/N/PE \~ 230 V of 3/N/PE \~ 400 V

PE K1 K2 K1 K2 4 L1 L2 L3 N 5 1 2 3 26.02.79_0068

K1 Relais 1
K2 Relais 2
1 Bijkomend noodzakelijke aansluitingen voor 3/N/PE \~ 400 V
2 Contact van de stroomregeling
3 Teller nachtstroom
4 Teller dagstroom
» Let op de overeenstemming van de fasen.

Aansluitvoorbeelden éénkring:

Bij de volgende aansluitvoorbeelden is het vermogen van de snelopwarming tussen haakjes aangeduid.

Let op de instelling van de vermogensschakelaar in de schakelruimte.

Schakelaarstand I: 2 (4) kW, 1/N/PE \~ 230 V

Schakelaarstand II: 4 (4) kW, 1/N/PE \~ 230 V

L1 L2 L3 N 4 5 6 7 8 9 26.02.79.0065

Schakelaarstand I: 2 (6) kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9 26 02 79 0066

Schakelaarstand I: 3 (6) kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9

Schakelaarstand I: 4 (6) kW, 3/N/PE \~ 400 V
Schakelaarstand II: 6 (6) kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9

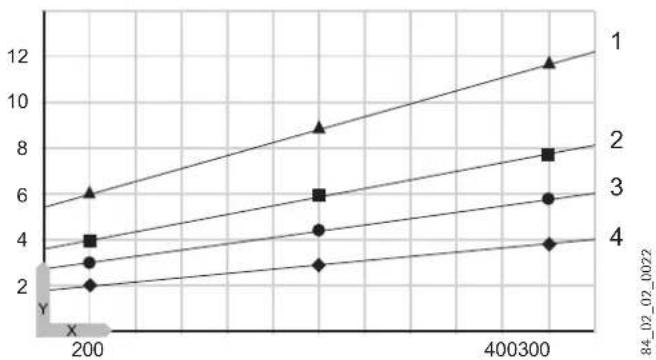

16.3 Verwarmingsgrafiek

De opwarmtijd is afhankelijk van de boilerinhoud, van de koud- watertemperatuur en van het verwarmingsvermogen.

Grafiek met 10 °C koudwatertemperatuur en temperatuurinstelling "e":

16.4 Storingssituaties

Bij een storing kunnen er temperaturen tot 95 °C bij 0,6 MPa voorkomen.

16.5 Gegevenstabel

STM 20 STM 30 STM 40
182239 182240 182241
Hydraulische gegevens
Nominale inhoud	I	200	300	400
Mengwatervolume van 40 °C (15 °C/65 °C)	I	392,4	581,6	767,7
Elektrische gegevens
Aansluitvermogen ~ 230 V	kW	2-4	2-4	2-4
Aansluitvermogen ~ 400 V	kW	2-6	2-6	2-6
Nominale spanning	V	230/400	230/400	230/400
Fasen		1/N/PE, 3/N/PE	1/N/PE, 3/N/PE	1/N/PE, 3/N/PE
Frequentie	Hz	50/60	50/60	50/60
Werkwijze Eenkring		X	X	X
Werkwijze Tweckring		X	X	X
Werkingsgebied
Temperatuurinstelbereik	°C	35-82	35-82	35-82
Max. toegelaten druk	MPa	0,6	0,6	0,6
Testdruk	MPa	0,78	0,78	0,78
Max. toegelaten temperatuur	°C	95	95	95
Max. doorstroomvolume	l/min	30	38	45
Energiegegevens
Energieverbruik in stand-by/24 h bij 65 °C	kWh	1,6	2	2,35
Uitvoeringen
Beschermingsgraad (IP)		IP25	IP25	IP25
Uitvoering gesloten		X	X	X
Kleur		Wit	Wit	Wit
Afmetingen
Hoogte	mm	1570	1585	1755
Breedte	mm	630	700	750
Diepte	mm	730	815	865
Gewichten
Gevuld gewicht	kg	265	377	490
Leeg gewicht	kg	65	77	90

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spol. s r.o.

K Hájům 946
