BEDIENUNGSANLEITUNG STM 30 AEG

Geschlossener Warmwasser-Standspeicher

Bedienung und Installation 2

1. Allgemeine Hinweise....2
2. Sicherheit....3
3. Gerätebeschreibung....3
4. Einstellungen....3
5. Reinigung, Pflege und Wartung 4
6. Problembehebung 4

INSTALLATION

1. Sicherheit......4
2. Gerätebeschreibung....4
3. Vorbereitungen 4
4. Montage....5
5. Inbetriebnahme....6
6. Einstellungen....6
7. Außerbetriebnahme 6
8. Störungsbeseitigung......6
9. Wartung....7
10. Technische Daten....8

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol	Art der Gefahr
	Verletzung
	Stromschlag
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

Symbol	Bedeutung
	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Gerätecentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Druckgerät dient zur Erwärmung von Trinkwasser.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör. Bei Änderungen oder Umbauten am Gerät erlischt jede Gewährleistung.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennung

Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Hinweis

Das Gerät steht unter Druck.

Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.

» Tropft nach Beendigung der Aufheizung Wasser, informieren Sie Ihren Fachhandwerker.

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

^a Richtlinie über die elektromagnetische Verträglichkeit

^a Niederspannungsrichtlinie

2.4 Prüfzeichen

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das Gerät erwärmt elektrisch Trinkwasser, dessen Temperatur Sie mit dem Temperatur-Einstellknopf bestimmen. In Abhängigkeit von der Stromversorgung und der Betriebsart erfolgt eine automatische Aufheizung bis zur gewünschten Temperatur. Mit dem Gerät können Sie eine oder mehrere Entnahmestellen versorgen. Der Stahl-Speicher ist innen mit Spezial-Direktemail „anticor“ und einer Schutzanode ausgerüstet. Die Anode dient dem Schutz des Speicherinneren vor Korrosion. Der Speicher ist mit einer Wärmedämmung und Verkleidung umgeben.

Das Gerät ist auch bei der Temperatureinstellung „kalt“ vor Frost geschützt, falls die Stromversorgung gewährleistet ist. Das Gerät schaltet rechtzeitig ein und heizt das Wasser auf. Die Wasserleitung und die Sicherheitsgruppe werden durch das Gerät nicht vor Frost geschützt.

Einkreisbetrieb

Das Gerät heizt bei jeder Temperatureinstellung in Abhängigkeit von der Stromversorgung automatisch auf.

Zweikreisbetrieb

Das Gerät heißt bei jeder Temperatureinstellung während der Niedertarifzeit (Freigabezeiten der Energieversorgungsunternehmen) den Wasserinhalt automatisch mit normaler Heizleistung auf. Zusätzlich können Sie in der Hochtarifzeit die Schnellheizung einschalten.

4. Einstellungen

Sie können die Temperatur stufenlos einstellen.

E θ I

26_02_09_0076

• kalt (Frostschutz
E geringe Temperatureinstellung, 35 °C
e empfohlene Energiesparstellung, geringe Kalkbildung, ca. 60 °C

maximale Temperatureinstellung, 82 °C

Systembedingt können die Temperaturen vom Sollwert abweichen.

Bei Auslieferung ist die Temperatur-Einstellung begrenzt. Die Begrenzung kann vom Fachhandwerker rückgängig gemacht werden (siehe Kapitel „Installation / Einstellungen“).

Zweikreisbetrieb mit Schnellheizung

1 Drucktaster für Schnellheizung

Die Schnellheizung können Sie bei Bedarf mit dem Drucktaster einschalten. Wenn die eingestellte Temperatur erreicht ist, schaltet die Schnellheizung aus und nicht wieder ein.

5. Reinigung, Pflege und Wartung

» Lassen Sie die elektrische Sicherheit am Gerät und die Funktion der Sicherheitsgruppe regelmäßig von einem Fachhandwerker prüfen.
» Lassen Sie die Schutzanode erstmalig nach zwei Jahren von einem Fachhandwerker kontrollieren. Der Fachhandwerker entscheidet danach, in welchen Abständen eine erneute Kontrolle durchgeführt werden muss.
» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

Verkalkung

Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus. Dieser setzt sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Die Heizkörper müssen deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen.

» Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
» Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.

6. Problembehebung

Problem Ursache Behebung
Das Wasser wird nicht warm.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
Die Ausflussmenge ist gering.	Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-00000).

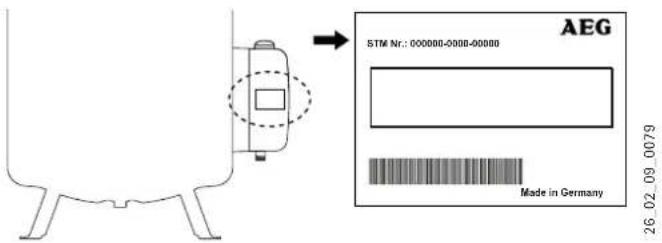

AEG STM Nr.: 000088-0000-00008 Made in Germany 26.02.09_0079

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

° Kleberosette
^a Kunststoff-Verschlusskappe
° Übergangsstück G 1/2 mit Flachdichtung

8.2 Zubehör

Notwendiges Zubehör

In Abhängigkeit vom Ruhedruck sind Sicherheitsgruppen und Druckminderventile erhältlich. Diese baumustergeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.

Weiteres Zubehör

Thermometer sind als Zubehör erhältlich.

Falls der Einbau einer Stabanode von oben nicht möglich ist, installieren Sie eine Gliederanode.

9. Vorbereitungen

9.1 Montageort

Montieren Sie das Gerät immer in einem frostfreien Raum in der Nähe der Entnahmestelle und befestigen Sie das Gerät am Boden.

9.2 Transport

Sachschaden

Für den Transport zum Aufstellort empfehlen wir die Speicherverkleidung zu demontieren, damit diese nicht beschmutzt oder beschädigt wird (siehe Kapitel „Montage / Speicherverkleidung und ggf. Zirkulationsleitung montieren“).

10. Montage

10.1 Speicherverkleidung und ggf. Zirkulationsleitung montieren

Hinweis

Montieren Sie die Speicherverkleidung mit Deckel vor dem Wasseranschluss und ggf. vor der Zirkulationsleitung oder dem Elektro-Heizflansch.

Montieren Sie die Sockelblende nach der Dichtheitskontrolle.

Eine Zirkulationsleitung montieren Sie am Anschluss „Zirkulation“. Alternativ können Sie den Anschluss „Zirkulation“ für den Anschluss eines Thermometers nutzen (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).

Demontage

» Nehmen Sie den Deckel der Speicherverkleidung ab.
» Ziehen Sie den Temperatur-Einstellknopf ab.
» Nehmen Sie den Schaltraumdeckel und die Kabeldurchführung ab.
» Nehmen Sie nacheinander den Schaltraumdeckel, die Kabeldurchführung und die Speicherverkleidung ab.

Montage

» Montieren Sie die Speicherverkleidung.
» Montieren Sie die Kabeldurchführung und den Schaltraumdeckel.
» Stecken Sie den Temperatur-Einstellknopf auf.
» Wenn Sie den Anschluss „Zirkulation“ für die Zirkulationsleitung nutzen, müssen Sie im Bereich des Anschlusses (Vertiefung im Schaum) eine Öffnung für die Zirkulationsleitung in die Speicherverkleidung schneiden.
» Entfernen Sie die Wärmedämmung im Bereich des Anschlusses.
» Führen Sie die Zirkulationsleitung durch die Öffnung in der Speicherverkleidung und montieren Sie die Zirkulationsleitung.
» Dämmen Sie den Anschluss „Zirkulation“.
» Schrauben Sie das beiliegende Übergangsstück mit Flachdichtung und einer Verlängerung auf.
» Bringen Sie die Kleberosette auf der Speicherverkleidung an.

10.2 Wasseranschluss und Sicherheitsgruppe

10.2.1 Sicherheitshinweise

Hinweis

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die Herstellerangaben und das Kapitel „Technische Daten / Störfallbedingungen“.

Sachschaden

Das Gerät muss mit Druck-Armaturen betrieben werden.

Kaltwasserleitung

Als Werkstoff sind feuerverzinkter Stahl, Edelstahl, Kupfer und Kunststoff zugelassen.

Ein Sicherheitsventil ist erforderlich.

Warmwasserleitung

Als Werkstoff sind Edelstahl, Kupfer und Kunststoff-Rohr- systemen zugelassen.

10.2.2 Anschluss

» Spülen Sie die Rohrleitung gut durch.
Der max. zulässige Druck darf nicht überschritten werden (siehe Kapitel „Technische Daten / Datentabelle“).
» Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasserzulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil benötigen.
» Montieren Sie die Warmwasser Auslaufleitung und die Kaltwasser Zulaufleitung.
» Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicher heitsventil das Wasser ungehindert ablaufen kann.
» Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
» Die Abblase öffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

10.3 Elektroanschluss

WARNUNG Stromschlag

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeldurchführung erlaubt. Das Gerät muss über eine Trenn strecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

WARNUNG Stromschlag

Installieren Sie eine Fehlerstrom-Schutzeinrichtung (RCD).

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

» Ziehen Sie den Temperatur-Einstellknopf ab.
» Entfernen Sie die Schrauben unten am Schaltraumdeckel und nehmen Sie ihn ab.
» Bereiten Sie die Anschlussleitung vor und führen Sie diese durch die Kabeldurchführung in den Schaltraum ein. Wählen Sie einen der Leistung des Gerätes entsprechenden Leitungsquerschnitt.

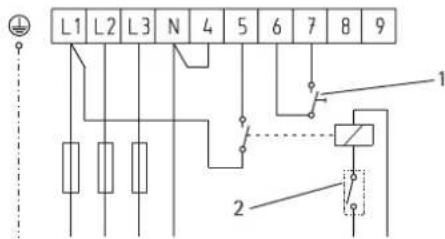

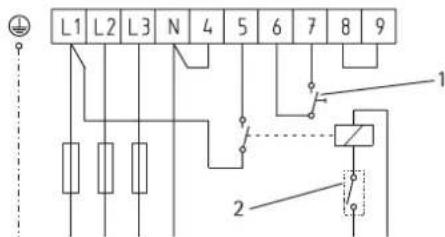

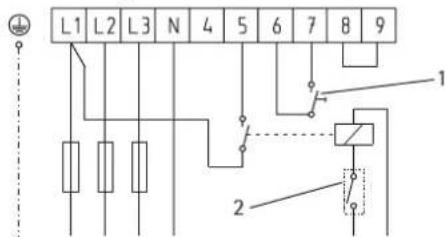

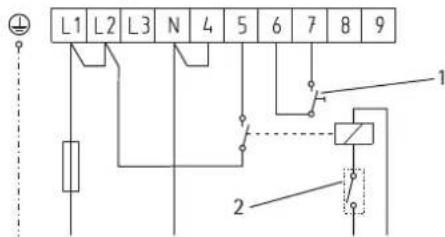

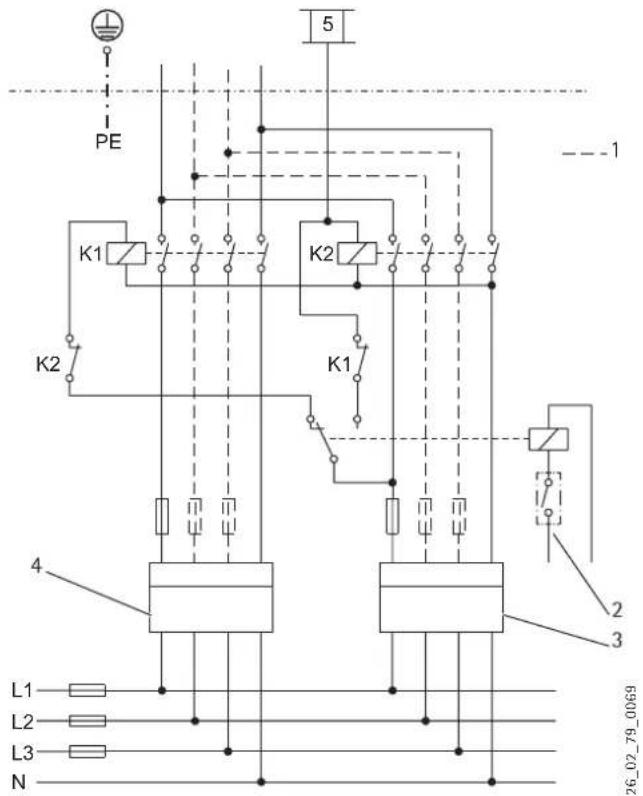

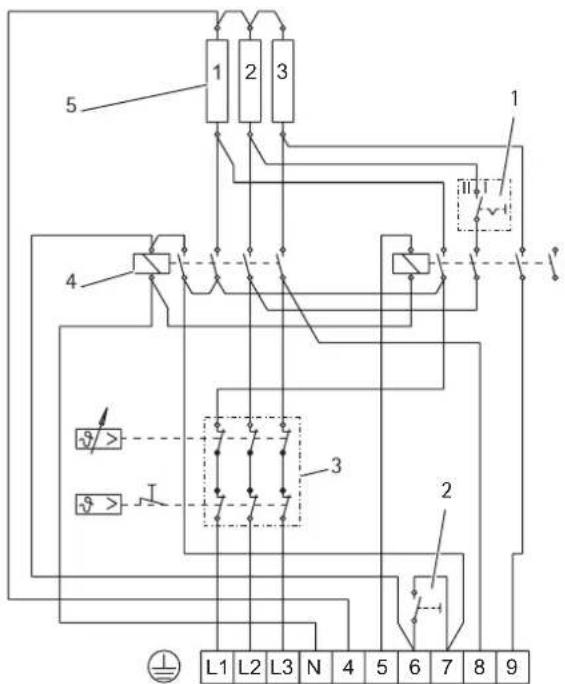

» Schließen Sie die gewünschte Leistung entsprechend der Anschlussbeispiele an (siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“).
» Montieren Sie den Schaltraumdeckel.
» Stecken Sie den Temperatur-Einstellknopf auf.
» Lässt das Energieversorgungsunternehmen eine Schnellheizung nicht zu, müssen Sie den Drucktaster mit der beiliegenden Kunststoff-Verschlusskappe abdecken.
» Markieren Sie auf dem Typenschild mit einem Kugelschreiber die gewählte Anschlussleistung und -spannung.

11. Inbetriebnahme

11.1 Erstinbetriebnahme

on

θ I

on

26_02_09_0077

» Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
» Stellen Sie die Durchflussmenge ein. Beachten Sie dabei, die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“). Reduzieren Sie ggf. die Durchflussmenge an der Drossel der Sicherheitsgruppe.
» Führen Sie eine Dichtheitskontrolle durch.
» Drehen Sie den Temperatur-Einstellknopf auf maximale Temperatur.
» Schalten Sie die Netzspannung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
» Prüfen Sie die Funktionsfähigkeit der Sicherheitsgruppe.

Übergabe des Gerätes

» Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.

112 Wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme“.

12. Einstellungen

Temperaturwahl-Begrenzung

Sie können die Temperaturwahl-Begrenzung unter dem Temperatur-Einstellknopf einstellen.

Werkseinstellung: Begrenzung auf 60 °C

» Stellen Sie den Temperatur-Einstellknopf auf „kalt“ und trennen Sie das Gerät vom Stromnetz.
» Nehmen Sie den Temperatur-Einstellknopf und den Schaltraumdeckel ab.

26_02_09_0010

1 Begrenzungsscheibe
2 ohne Begrenzungsscheibe, maximal 82 °C

» Sie können die Begrenzung auf 45 °C / 60 °C durch Wenden der Begrenzungsscheibe wählen. Nach dem Entfernen der Begrenzungsscheibe kann die maximale Temperatur eingestellt werden.
» Stecken Sie den Schaltraumdeckel und den Temperatur-Einstellknopf wieder auf.

13. Außerbetriebnahme

» Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
» Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren“.

14. Störungsbeseitigung

Hinweis

Bei Temperaturen unter -15 °C kann der Sicherheits-Temperaturbegrenzer auslösen. Diesen Temperaturen kann das Gerät schon bei der Lagerung oder beim Transport ausgesetzt sein.

Störung Ursache Behebung
Das Wasser wird nicht warm.	Der Sicherheits-temperaturbegrenzer hat angesprochen, weil der Regler defekt ist.	Beheben Sie die Fehler-ursache. Tauschen Sie die Regler-Begrenzer-Kombination aus.
	Der Sicherheits-temperaturbegrenzer hat angesprochen, weil die Temperatur -15 °C unterschritten hat.	Drücken Sie die Rück-stelltaste.
	Die Schnellheizungs schaltet nicht ein.	Überprüfen Sie das Schaltschütz und ersetzen Sie es gegebenenfalls.
	Tauschen Sie den Heizflansch aus.
Ein Heizkörper ist defekt.
Das Sicherheits-ventil tropft bei aus-geschalteter Heizung.	Der Ventilsitz ist ver-schmutzt.	Reinigen Sie den Ventil-sitz.

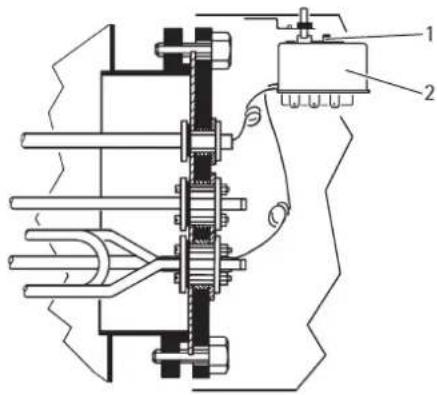

1 Rückstelltaste
2 Sicherheitstemperaturbegrenzer

15. Wartung

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag

Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung.

Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“.

15.1 Sicherheitsventil prüfen

» Lüften Sie das Sicherheitsventil an der Sicherheitsgruppe regelmäßig an, bis der volle Wasserstrahl ausläuft.

15.2 Gerät entleeren

WARNUNG Verbrennung

Beim Entleeren kann heißes Wasser austreten.

Falls der Speicher für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, gehen Sie folgendermaßen vor:

» Schließen Sie das Absperrventil in der Kaltwasserzuleitung.
» Öffnen Sie die Warmwasserventile aller Entnahmestel len.
» Entleeren Sie das Gerät über die Sicherheitsgruppe.

15.3 Schutzanode kontrollieren / austauschen

» Kontrollieren Sie die Schutzanode erstmalig nach 2 Jahren und tauschen Sie sie ggf. aus. Beachten Sie dabei den maximalen Übergangswiderstand zwischen Schutzanode und Behälter. Falls der Einbau einer Stabanode von oben nicht möglich ist, installieren Sie eine Gliederanode.
» Entscheiden Sie danach, in welchen Zeitabständen die weiteren Prüfungen durchgeführt werden.

15.4 Gerät reinigen und entkalken

» Verwenden Sie keine Entkalkungspumpe.
» Entkalken Sie den Heizflansch nur nach Demon tage und behandeln Sie die Speicheroberfläche und die Schutz-anode nicht mit Entkalkungsmitteln.

Anzugsdrehmoment der Flanschschrauben siehe Kapitel „Technische Daten / Maße und Anschlüsse“.

15.5 Heizflansch austauschen

6 5 4 3 2 1 26.02.09.0069

1 Dämmplatte
2 Flanschplatte
3 Lötflansch
4 Isolierplatte
5 Korrosionsschutz-Widerstand 390 Ω
6 Dichtung

Der Korrosionsschutz-Widerstand dient als Potenzialabgleich und verhindert Stromaustritts-Korrosion an den Heizkörpern.

» Der Korrosionsschutz-Widerstand darf bei Servicearbeiten nicht beschädigt oder entfernt werden.
» Bauen Sie nach Austausch des Korrosionsschutz-Widerstandes den Heizflansch wieder ordnungsgemäß zusammen.

16. Technische Daten

16.1 Maße und Anschlüsse

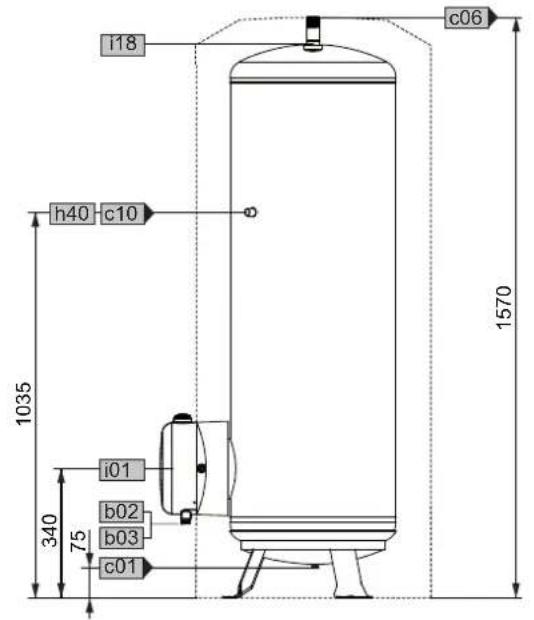

STM 20

118 c06 h40 c10 1035 340 75 i01 b02 b03 c01 1570

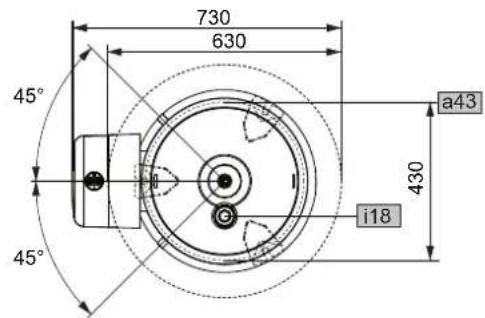

730 630 45° 45° a43 430 i18

D0000017487

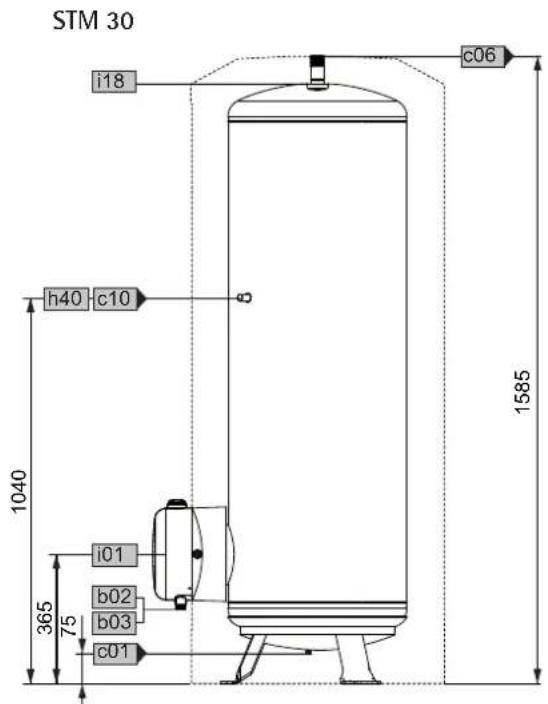

STM 30 i18 c06 h40 c10 1040 365 75 b02 b03 c01 1585

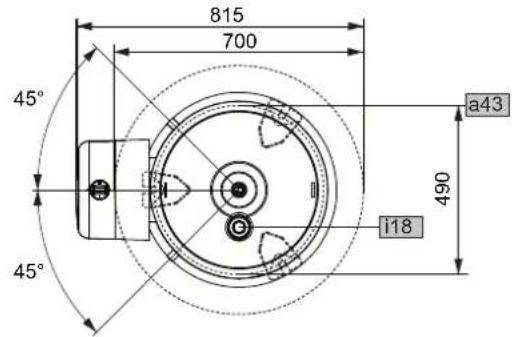

815 700 45° 45° a43 490 i18

D000017488

			STM 20 STM 30
a43	Lochkreisdurchmesser Füße
a45	Befestigungsloch Füße	Durchmesser	mm	19	19
b02	Durchführung elektr. Leitungen 1	Durchmesser		PG 16	PG 16
b03	Durchführung elektr. Leitungen 2	Durchmesser		PG 13,5	PG 13,5
c01	Kaltwasser Zulauf	Außengewinde		G 1 A	G 1 A
c06	Warmwasser Auslauf	Außengewinde		G 1 A	G 1 A
c10	Zirkulation	Außengewinde		G 12 A	G 12 A
h40	Thermometer Warmwasser	Außengewinde		G 12 A	G 12 A
i01	Flansch	Durchmesser	mm	210	210
		Lochkreisdurchmesser	mm	180	180
		Schrauben		M12	M12
		Anzugsdrehmoment	Nm	55	55
i18	Schutzanode

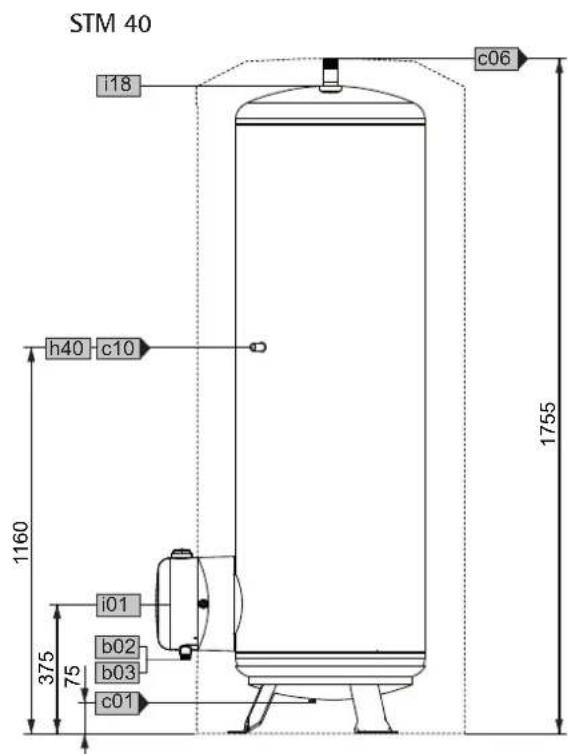

STM 40 i18 c06 h40 c10 1755 1160 375 75 i01 b02 b03 c01

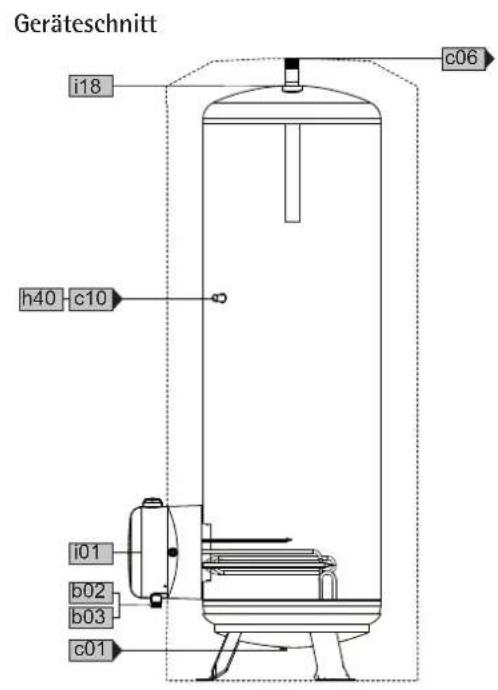

Geräteschnitt i18 c06 h40 c10 i01 b02 b03 c01

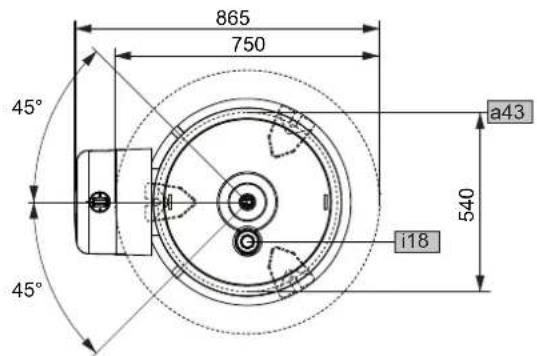

865 750 45° 45° a43 540 i18

D0000017489

		STM 40
a43 Lochkreisdurchmesser Füße
a45 Befestigungsloch Füße	Durchmesser	mm	19
b02 Durchführung elektr. Leitungen 1 Durchmesser PG 16
b03 Durchführung elektr. Leitungen 2 Durchmesser PG 13,5
c01 Kaltwasser Zulauf	Außengewinde		G 1 A
c06 Warmwasser Auslauf	Außengewinde		G 1 A
c10 Zirkulation	Außengewinde		G 12 A
h40 Thermometer Warmwasser	Außengewinde		G 12 A
i01 Flansch	Durchmesser	mm	210
	Lochkreisdurchmesser	mm	180
	Schrauben		M12
	Anzugsdrehmoment	Nm	55
i18 Schutzanode

16.2 Elektroschaltpläne und Anschlüsse

16.2.1 Elektro-Heizflanschbetrieb

5 1 2 3 4 1 3 2 L1 L2 L3 N 4 5 6 7 8 9

1 Leistungsschalter im Schaltraum
2 Drucktaster für Schnellheizung
3 Regler-Begrenzer-Kombination
4 Schaltschütz
5 Heizkörper (je 2 kW Leistung)

26 02 79 0060

Anschlussbeispiele Zweikreis Einzählermessung:

Bei den folgenden Anschlussbeispielen ist die Leistung der Schnellheizung während der Hochtarifzeit nach dem Schrägstrich angegeben.

Beachten Sie die Stellung des Leistungsschalters im Schaltraum.

Schalterstellung I: 2/4 kW, 1/N/PE \~ 230 V

Schalterstellung II: 4/4 kW, 1/N/PE \~ 230 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

26_02_79_0061

Schalterstellung I: 2/6 kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

26_02_79_0062

Schalterstellung I: 3/6 kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

26_02_79_0063

Schalterstellung I: 4/6 kW, 3/N/PE \~ 400 V

Schalterstellung II: 6/6 kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9 1 2

26_02_79_0064
1 Drucktaster für Schnellheizung
2 EVU-Kontakt

Anschlussbeispiel Zweikreis Zweizählermessung 1/N/PE \~ 230 V oder 3/N/PE \~ 400 V

PE K1 K2 K1 K2 4 L1 L2 L3 N 5 1 2 3 26_02_79_0069

K1 Schaltschütz 1
K2 Schaltschütz 2
1 zusätzlich notwendige Anschlüsse für 3/N/PE \~ 400 V
2 EVU-Kontakt
3 Niedertarifzähler
4 Hochtarifzähler
» Beachten Sie die Phasengleichheit.

Anschlussbeispiele Einkreis:

Bei den folgenden Anschlussbeispielen ist die Leistung der Schnellheizung in Klammern angegeben.

Beachten Sie die Stellung des Leistungsschalters im Schaltraum.

Schalterstellung I: 2 (4) kW, 1/N/PE \~ 230 V

Schalterstellung II: 4 (4) kW, 1/N/PE \~ 230 V

L1 L2 L3 N 4 5 6 7 8 9

26_02_79_0065

Schalterstellung I: 2 (6) kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9

26_02_79_0066

Schalterstellung I: 3 (6) kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9

26 02 79 0067
Schalterstellung II: 6 (6) kW, 3/N/PE \~ 400 V

Schalterstellung I: 4 (6) kW, 3/N/PE \~ 400 V

L1 L2 L3 N 4 5 6 7 8 9

26_02_79_0068

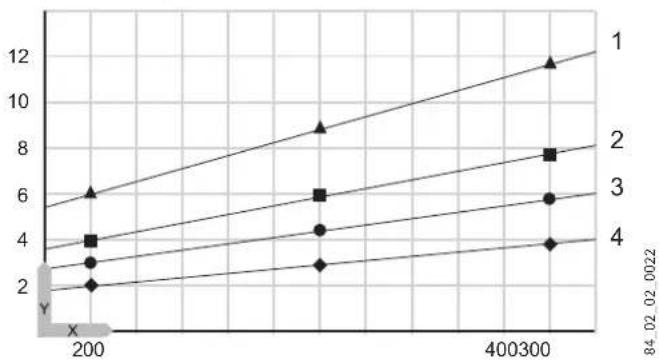

16.3 Aufheizdiagramm

Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kaltwassertemperatur und der Heizleistung.

Diagramm mit 10 °C Kaltwassertemperatur und Temperature-instellung „e“:

16.4 Störfallbedingungen

Im Störfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten.

16.5 Datentabelle

STM 20 STM 30 STM 40
182239 182240 182241
Hydraulische Daten
Nenninhalt	I	200	300	400
Mischwassermenge 40 °C (15 °C/65 °C)	I	392,4	581,6	767,7
Elektrische Daten
Anschlussleistung ~ 230 V	kW	2-4	2-4	2-4
Anschlussleistung ~ 400 V	kW	2-6	2-6	2-6
Nennspannung	V	230/400	230/400	230/400
Phasen		1/N/PE,3/N/PE	1/N/PE,3/N/PE	1/N/PE,3/N/PE
Frequenz	Hz	50/60	50/60	50/60
Betriebsart Einkreis		X	X	X
Betriebsart Zweikreis		X	X	X
Einsatzgrenzen
Temperatureinstellbereich	°C	35-82	35-82	35-82
Max. zulässiger Druck	MPa	0,6	0,6	0,6
Prüldruck	MPa	0,78	0,78	0,78
Max. zulässige Temperatur	°C	95	95	95
Max. Durchflussmenge	l/min	30	38	45
Energetische Daten
Bereitschaftsenergieverbrauch/24 h bei 65 °C	kWh	1,6	2	2,35
Ausführungen
Schutzart (IP)		IP25	IP25	IP25
Bauart geschlossen		X	X	X
Farbe		weiß	weiß	weiß
Dimensionen
Höhe	mm	1570	1585	1755
Breite	mm	630	700	750
Tiefe	mm	730	815	865
Gewichte
Gewicht gefüllt	kg	265	377	490
Gewicht leer	kg	65	77	90

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden

Tel. [phone] | Fax [phone] | [e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

UTILISATION

• Koud (vorstbescherming)

E Lage temperatuurinstelling, 35 °C

e Aanbevolen energiezuinige stand, geringe kalkafzetting, ca. 60 °C

Maximale temperatuurinstelling, 82 °C

16. Technische gegevens

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

4017212667910

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

4/8 Rocklea Drive

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
