GEBRUIKSAANWIJZING Speakerball iPod LENCO

Voor informatie en ondersteuning www.lenco.eu

Inhoudsopgave

Belangrijke Veiligheidsinstructies....3

Kenmerken....4

Installatie 5

Beschnivings van de Onderdelen 6-8

Naar iPod luisteren 9

iTunes Bediening....10

EQ preset, Treble en Bass instelling....10

Luisteren naar Externe Audiobron....11

Zorg en Onderhoud....12

Garantie....12

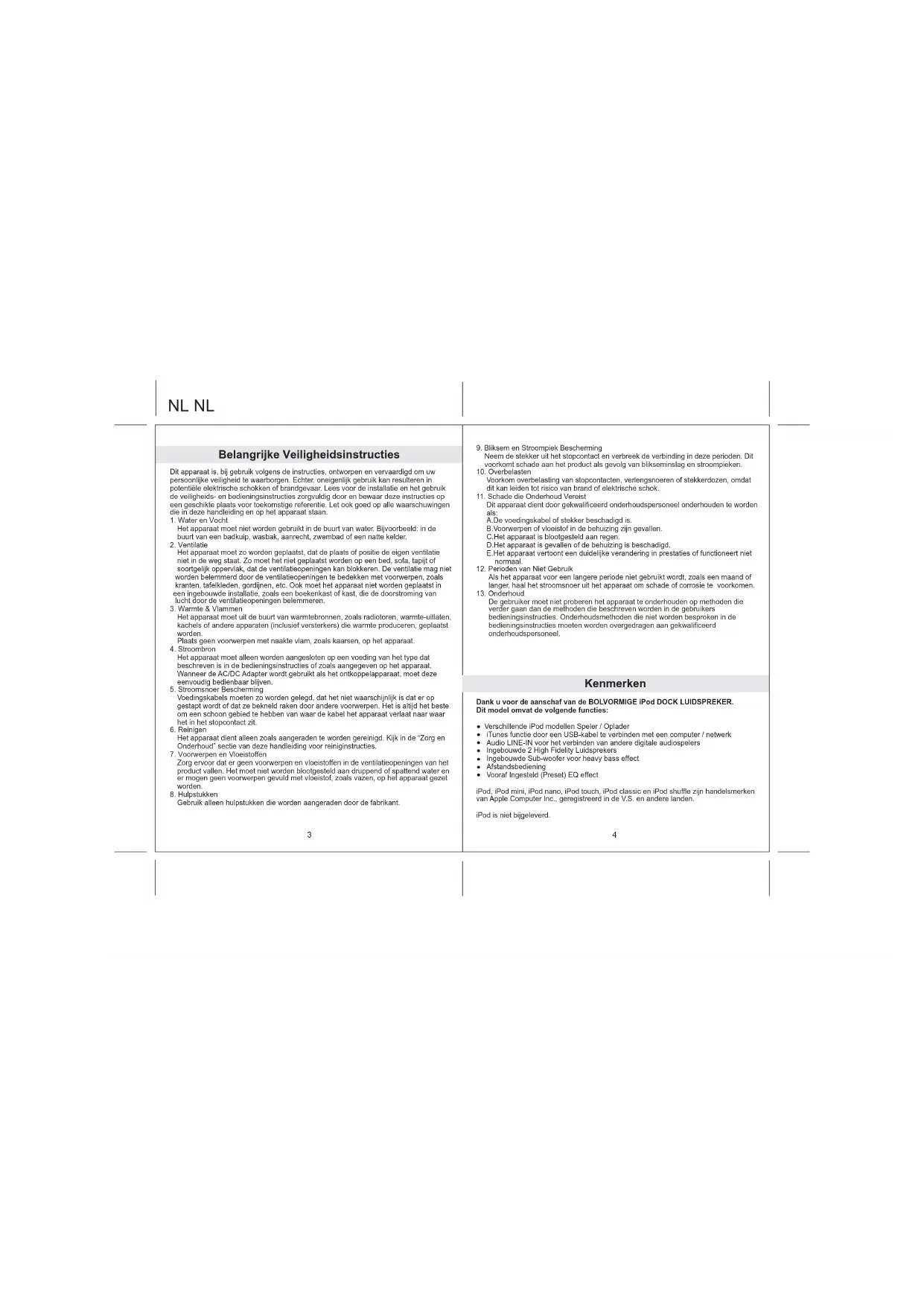

Belangrijke Veiligheidsinstructies

Dit apparaat is, bij gebruik volgens de instructies, ontworpen en vervaardigd om uw persoonlijke veiligheid te waarborgen. Echtar, oneigelijk gebruik kan resultaren in potentiële elektrische schokken of brandgevaar. Lees voor de installatie en het gebruik de veilighaids- en bedieningsinstructies zorgvuldig door en bewaar deze instructies op een geschikte plaats voor toekomstige referentie. Let ook goed op alle waarschuwingen die in deze handleiding en op het apparaat staan.

1. Water en Vocht

Het apparaat moet niet worden gebruikt in de buurt van water. Bijvoorbeeld: in de buurt van een badkuip, wasbak, aanrecht, zwembad of een natte kelder.

1. Ventilatie

Het apparaat moet zo worden geplaast, dat de plaats of positie de eigen ventilatie niet in de weg staat. Zo moet het niet geplaats! worden op een bed, sofa, tapijt of scortgelijk oppervlak, dat de ventilatieopeningen kan blokkeren. De ventilatie mag niet worden belemmerd door de ventilatieopeningen le bedekken met voorwerpen, zoals kranten, tafelkieden, gordijnen, etc. Ook moet het apparaat niet worden geplaast in een ingebouwde installatie, zoals een boekenkast of kast, die de doorstroming van lucht door de ventilatieopeningen belemmeren.

1. Warmte & Vlammen

Het apparaat moet uit de buurt van warmlebronnen, zoals radiotoren, warmte-uitlaten, kachels of andere apparaten (inclusief versterkers) die warmte produceren, geplaatst worden. Plaats geen voorwerpen met naakte vlam, zoals kaarsen, op het apparaat.

1. Stroombron

Het apparaat moet alleen worden aangesloten op een voeding van het type dat beschreven is in de bedieningsinstructies of zoals aangegeven op het apparaat. Wanneer de AC/DC Adapter wordt gebruikt als het ontkoppelapparaat, moet deze eenvoudig bedienbaar blijven.

1. Stroomsger Bescherming

Voedingskabels moeten zo worden gelegd, dat het niet waarschijnlijk is dat er op gestapt wordt of dat ze bekneld raken door andere voorwerpen. Het is altijd het beste om een schoon gebied te hebben van waar de kabel het apparaat verlaat naar waar het in het stoncontact zit.

1. Reinigen

Het apparast dient alleen zoals aangeraden te worden gereinigd. Kijk in de "Zorg en Onderhoud" sectie van deze handleiding voor reiniginstructies.

1. Voorwerpen en Vloeistoffen

Zorg ervoor dat er geen voorwerpen en vloeistoffen in de ventilatieopeningen van het product vallen. Het moet niet worden blootgesteld aan druppend of spattend water en er mogen geen voorwerpen gevuld met vloeistof, zoals vazen, op het apparaat gezet worden.

1. Hulpstukken

Gebruik alleen hulpstukken die worden aangeraden door de fabrikant.

1. Bliksem en Stroompiek Bescherming

Neem de stekker uit het stopcontact en verbreek de verbinding in deze perioden. Dit voorkomt schade aan het product als gevolg van blikseminslag en stroompieken.

1. Overbelasten Voorkom overbelasting van stopcontacten, verlengsnoeren of stekkerdozen, omdat dit kan leiden tot risico van brand of elektrische schok.

2. Schade die Onderhoud Vereist

Dit apparaat dient door gekwalificeerd onderhoudspersoneel onderhouden te worden als:

A.De voedingskabel of stekker beschadigd is.

B.Voorwerpen of vloeistof in de behuizing zijn gevallen.

C.Het apparaat is blootgesteld aan regen.

D. Het apparaat is gevallen of de behuizing is beschadied

E. Het apparaat vertoont een duidelijke verandering in prestaties of functioneert niet normaal

1. Perioden van Niet Gebruik

Als het apparaat voor een langere periode niet gebruikt wordt, zoals een maand of langer, haal het stroomsoer uit het apparaat om schade of corrosie te voorkomen

1. Onderhoud

De gebruiker moet niet proberen het apparaat te onderhouden op methoden die verder gaan dan de methoden die beschreven worden in de gebruikers bedieningsinstructies. Onderhoudsmethoden die niet worden besproken in de bedieningsinstructies moeten worden overgedragen aan gekwalificeerd onderhoudspersoneel.

Kenmerken

Dank u voor de aanschaf van de BOLVORMIGE iPod DOCK LUIDSPREKER. Dit model omvat de volgende functies:

• Verschillende iPod modellen Speler / Oplader

- iTunes functie door een USB-kabel te verbinden met een computer / netwerk

• Audio LINE-IN voor het verbinden van andere digitale audiospelers

• Ingebouwde 2 High Fidelity Luidsprekers

- Ingebouwde Sub-woofer voor heavy bass effect

• Afstandsbediening

• Vooraf Ingesteld (Preset) EQ effect

iPod, iPod mini, iPod nano, iPod touch, iPod classic en iPod shuffle zijn handelsmerken van Apple Computer Inc., geregistreerd in de V.S. en andere landen.

iPod is niet bijgeleverd.

NL NL

Installatie

AC-DC Adapteraansluiting

Het apparaat kan van stroom worden voorzien door een externe AC-DC adapter, mat

een vereiste uitvoer van DC 24V 1000mA (bijgeleverd).
(1) Verbind de DC uitvoerstekker van de adapter met de DC-in stekkeringang van het
apparaat.
(2) Sleek de AC stekker van de adapter stevig en veilig in het stopcontact.

Afstandsbediening

De afstandsbediening werkt op een CR2032 batterij (bijiceleverd).

Om de afstandsbediening te activeren, verwider de isolatieab die in het

batterijcompartment geplaatst is.

Waarschuwingen:

Batterijen (accu of geplaatste batterijen) mogen niet worden blootgesteld aan

overmatige hitte, zoals zonlicht, vuur of dergelijke.

5

Beschrijving van de onderdelen

Hoofdapparaat Bovenaanzicht

1 2 6370 45

achteraanzichtvooraanzicht

Beschrijving van de onderdelen

Hoofdapparaat

1. iPod dockstation

2. iPod dock connector

3. POWER knop ---- Om het apparaal aan en uit te zellen; selecteer iPod of AUX-IN modus

4. Power Statusindicator: LED

5. Afstandsbedieningssensor

6. VOL + / - knop ---- Verhoog of verlaag het volumeniveau

7. iPod AFSPEEL / PAUZEER knop

8. 🚗 / 🛏 knop ---- Ga naar de Volgende/Vorige track ; Maak gebruik van snel zoeken

9. Luidsprekers

10. Subwoofer

11. DC-in stekkeringang ---- Voor de verbinding van externe DC

stroomvoorziening

12 iTunes mini-USB

1. TURCHS MINI-USB connector

2. LINE IN etelkeringsong

3. LINE IN STEKKINGANG ---- Auxiliary audio signalinvoer

7

Beschrijving van de Onderdelen

Afstandsbediening

1. Infrarood Zender

2. STANDBY knop

3. Omhoog knop

4. Omlaag knon

5. Links / knoop

6. Rechts / Iapon

7. iPod AESPEEL / PAUZE lemon

8. MENUknon

9. MENO KNBP

10. VOL + / km

11. VOL + 7 - KNO3 ---

verhoog of venaag het volumieniveau 10. TRERPLE KNN

1. TREBLE KROP ---

Pas het treble-niveau aan

1. BASS knop

Pas het bass-niveau aan

1. ENTER knop

2. MUTE knop ---- Demp het volume

3. EQ knop ---- Selecteer vooraf

ingesteld FO effect

1. Batterijcompartiment

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 STRAWB START HAT HOT HOT HOT HOT HOT HOT HOT HOT HOT HOT HOT HOT

Accessoires

- iTunes USB kabel x 1

- Auxiliary audio line in kabel met 3,5mm stereo stekkers

Lengte 1 Meter x 1

Dit model kan overweg met verschillende iPod modellen. Als de dockpoort gedurende langere periode niet gebruikt wordt, dan wordt aangeraden de dockpoort te bedekken door de "Dock hoes" (bijgeleverd) te plaatsen.

1. Selecteer een geschikte adapter voor uw iPod (die u bij aanschaf van uw iPod heeft gekregen) en steek hem in de dock. Uw iPod kan nu in de dockpoort geplaatst worden door de connector aan de onderkant van uw iPod in de connector van de dock te plaatsen.

Let op: Wees voorzichtig wanneer u de iPod in het dockstation plaatst, om schade aan de 30-pin connector op de iPod of in het docksysteem te voorkomen.

1. Als het apparaat uit staat, dan zal de power statusindicator Rood zijn. Druk een keer op de POWER (STANDBY) knop om het apparaat aan te zetten, de power statusindicator wordt Blauw.

Opmerking: Druk op de POWER knop om te schakelen tussen iPod en AUX-IN modus, de power indicator is blauw.

1. In iPod modus:

- Om het afspelen van muziek te beginnen, drukt u één keer op de AFSPEEL/PAUZEER shop.

- Om muziek te pauzeren, drukt u op de AFSPEEL/PAUZEER knop

- Om het afspelen van muziek te hervatten, drukt u nogmaals op de PLAY/PAUSE knop.

- U kunt op de VOL + / - knop drukken om het volume aan te passen naar een gewenst niveau.

- Wanneer een liedje afspeelt, drukt en houdt u de ▶/▼ knop ingedrukt om snel vooruit/achteruit te spoelen.

- Om naar het volgende of vorige liedje te gaan, drukt u op de ▶▶/◀◀ knop.

Vanaf de afstandsbediening kunt u ook gebruik maken van de volgende bediening: - Om het iPod menu te openen, drukt u op de MENU knop.

- U kunt op de navigatieknappen drukken (Omhoog/Omlaag/Links/Rechts/Enter knoppen), zoals op uw iPod om items te selecteren en te openen. - Om het volume te dempen, drukt u op de MUTE knop, de Blauwe statusindicator zal knipperen.

1. Om het apparaat uit te zetten, druk en houd de POWER (STANDBY) knop ingedrukt tot de power statusindicator Rood wordt. Wanneer het apparaat in standby modus staat, en de iPod verbonden is, dan zal het apparaat automatisch de batterij van de iPod opladen.

iTunes bediening

Het apparaat is voorzien van een iTunes connector, welke op de achterkant van het apparaat zit. Hiermee kunt u de iTunes functie gebruiken zonder de iPod uit het dockstation te halen.

1. Verbind de mini-USB connector van de USB-kabel met de mini-USB connector op de achterkant van het apparaat.

2. Verbind de USB connector aan het andere uiteinde van de USB-kabel met de USB -pport van een computer.

3. Er is een iPod gedockt in het dockstation en iPod modus is geselecteerd.

4. Bedien de iTunes optie vanaf de computer (internet), zoals gebruikelijk.

EQ preset, Treble en Bass Instelling

(opmerking: de onderstaande functies kunnen alleen met de afstandsbediening worden ingesteld.)

Treble instelling:

- Druk één keer op de TREBLE knop om de Treble instelmodus te betreden, de statusindicator zal Paars/Blauw knipperen.

- Tijdens het instellen zal de statusindicator knipperen (Paars/Blauw), druk op de VOLUME knop om het Treble-niveau naar wens aan le passen.

- Het apparaal zal automatisch de Treble instelmodus verlaten na een paar seconden en de Blauwe statusindicator blijft constant aan.

Bass instelling

- Druk een keer op de BASS knop om de Bass instelmodus te betreden, de

statusindicator zal Paars/Blauw knipperen. - Tijdens het instellen knippert de statusindicator (Paars/Blauw), druk op de VOLUME kmon om het Baas niveau naar wane aan te passen.

- Het apparaat zal automatisch de Bass Instelmodus verlaten na een paar seconden en de Blauwe statusindicator blijft constant aan.

EQ instelling:

- Het apparaat is ontworpen, zodat u kunt klezen uit vier vooraf ingesteld EQ instelleraa: BOOK, POP, QL 10018 en U77

Instellingen, ROCK, POP, CLASSIC en JAZZ. Druk en de EO koen en uw gevenet EO effect

- Druk op de EQ knop om dw gewerst EQ effect te selecteren. - Druk en houd de EQ knop ongeveer 2 seconden ingedrukt om de EQ uit te schakelen.

Opmerking : Wanneer EQ effect geselecteerd is, dan zal dit voorrang hebben op de vorige Treble en Bass instellingen.

NL NL

Luisteren naar een Externe Audiobron

Zorg en Onderhoud

Dit model komt met twee Auxiliary audio line-in kabels met 3.5mm stereo stekkers (lengte 1M on 1.5M), om bij het gewenste gebruik te passen.Wanneer het apparaat is uitgeschakeld, dan zal de rood gekleurde power statusindicator aan zijn.Druk een keer op de POWER (STANDBY) knop om het apparaat aan te zetten en de power statusindicator zal blauw worden.Opmerking: Druk op de POWER knop om te schakelen tussen iPod- en AUX-IN modus, de power indicator blijft Blauw.1. Verbind de audiokabel, met 3.5mm stereo stekker, met de LINE IN Stekkeringang die op de achterkant van het apparaat zit.2. Verbind het andere uiteinde van de kabel met een Line Out Stekkeringang of Hoofdtelefoon Stekkeringang van uw extern audio-apparaat.4. Druk op de POWER knop om AUX-IN modus te selecteren. Luister naar de luidsprekers om te horen of de invoer vanaf de externe audiobron komt, dit is om er zeker van te zijn dat u gebruik maakt van de AUX-IN modus.5. Het volumeniveau kan nu worden bediend met het hoofdapparaat. Bedien alle andere functies op het hulpapparaat, zoals gebruikelijk.Opmerking:(1) Als u de Line Out Stekkeringang van uw extern apparaat heeft verbonden dan hoeft u alleen het volume van dit apparaat aan te passen. Als u de Hoofdtelefoon Stekkeringang van uw extern apparaat heeft verbonden dan is het mogelijk dat u zowel het volume van het extern apparaat als het volume van dit apparaat moet aanpassen voor de meest gewenste volume-instelling.(2) Druk en houd de POWER knop ingedrukt om het apparaat uit te zetten (de power statusindicator wordt rood) na het luisteren.Vergeet niet ook het extern apparaat uit te zetten.11

Stel het apparaat niet bloot aan overmatige krachten, schokken, stof en extreme temperaturen.Knoei niet met de interne componenten van het apparaat.Reinig uw apparaat met een vochtig (nooit nat) doekje. Gebruik nooit oplosmiddel of afwasmiddel.Vermijd het achterlaten van uw apparaat in direct zonlicht of op hete, vochtige of stoffige plaatsen.Houd uw apparaat uit de buurt van verwarmingstoostellen en bronnen van elektrische ruis, zoals fluoresceerde lampen of motoren.GarantieAls u vragen heeft met betrekking tot de garantie, de lengte van de garantie of de werkwijze hiervan, kijk dan op onze websitewww.lenco.eu of neem rechtstreeks contact op met uw dealer.12

NL

FR

Specifications

Voeding

Stroom Adapter

Invoer AC 230V - 50Hz(Voor EU)

Uitvoer DC 24V 1000mA

Luidspreker Vermogen

6W+6W

Woofer Vermogen

20W

Stroomverbruik

1W (Standby)

24W (Max.)

Afmetingen

200×200×182mm

Gewicht

1286g

Bedrijfstemperatuur

-10\~+45C

Vochtigheid

70%

Afstandsbediening

Bereik 6.5m (max)

Hoek +/- 15 graden van normaal

DE SPECIFICATIE EN HET EXTERN UITERLIJK VAN HET APPARAAT ZIJN ONDERHEVEN AAN VERANDERING ZONDER VOORAFGAANDE BERICHTGEVING.

Indien u zich in de toekomst van dit toestel wenst te ontdoen, let er dan op dat elektrisch afvalmateriaal niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel naar een kringloopwinkel of anderevoorziening voor recycling. Neem contact op met uw plaatselijke autoriteit of winkelier indien u meer informatie wenst over recycling. (Richtlijn voor Afval van Elektrische en Elektronische Apparaten, AEEA).

For information and support www.lenco.eu
