Type product	Gasfornuis met keramische kookplaat
Merk	Constructa
Model	CA28390
Aantal branders	4 gasbranders (1 driedubbele vlam, 1 snel, 1 semi-snel, 1 hulpbrander)
Ontsteking	Geïntegreerde elektronische ontsteking (bougies)
Veiligheid	Veiligheidskranen op alle branders (automatische uitschakeling bij doven)
Gassoort	Aardgas of propaan (fabrieksinstelbaar, aanpassing mogelijk via service)
Elektrische voeding	230 V ~ 50 Hz (voor ontsteking en eventuele verlichting)
Materiaal kookplaat	Keramisch glas
Materiaal roosters	Email
Extra rooster	Beschikbaar voor driedubbele vlam brander (code 363300) voor pannen >26 cm
Koffiekanrooster	Beschikbaar voor hulpbrander (code 184200) voor pannen <10 cm
Aanbevolen pannendiameters	Driedubbele vlam: 22 cm; Snel: 22-26 cm; Semi-snel: 14-20 cm; Hulp: 12-14 cm
Kookfuncties	Koken op hoog vuur, sudderen, warmhouden, grillen (met extra rooster), wokken
Reiniging	Reinig de kookplaat met een zachte spons en zeep; branders en roosters zijn afwasbaar met zeepwater en een niet-metalen borstel
Onderhoud	Droog de branders grondig na het wassen; gebruik geen stoomreiniger; vermijd schurende producten
Reserveonderdelen	Roosters, branderkleppen, ontstekingskaarsen, kranen (verkrijgbaar via service)
Repareerbaarheid	Officiële Constructa service; interventies voorbehouden aan een erkende technicus voor gas en elektriciteit
Garantie	Fabrieksgarantie volgens de voorwaarden van het aankoopland; aankoopbewijs vereist
Normen	Conform aan richtlijn 2002/96/EG (AEEA) en geldende gasveiligheidsnormen

Veelgestelde vragen - CA28390 CONSTRUCTA

Hoe steek ik de branders aan?

Druk op de knop van de gewenste brander en draai deze naar links tot de ontstekingsstand. Houd enkele seconden ingedrukt tot de vlam brandt, laat dan los en pas de gasstroom aan. Voor branders met veiligheid, houd ongeveer 10 seconden ingedrukt na ontsteking.

Wat te doen als de elektronische ontsteking niet werkt?

Controleer of de bougies en branders schoon en droog zijn. Reinig de ruimte tussen de bougie en de brander. Droog indien nodig de branderkleppen grondig. Zorg ervoor dat de kleppen goed zijn geplaatst.

Hoe reinig ik de keramische kookplaat?

Gebruik een spons met zachte zeep alleen als de plaat koud is. Gebruik nooit poederreinigers, schurende sprays, metalen sponzen of scherpe voorwerpen. Vermijd het schuiven van pannen over het glas.

Hoe reinig ik de branders en roosters?

Demonteer de branders en dompel ze in zeepwater. Schrobbel met een niet-metalen borstel om de gaten en groeven vrij te maken. Droog volledig voordat u ze weer monteert. Reinig de roosters op dezelfde manier en droog ze om emailbeschadiging te voorkomen.

Waarom is de vlam niet uniform?

Dit kan komen door verkeerde plaatsing van de branderonderdelen of door geblokkeerde gasuitlaatsleuven. Plaats de onderdelen correct en reinig de sleuven met een borstel.

Wat te doen als er gaslucht is?

Controleer of een kraan open is blijven staan. Controleer de aansluiting van de gasfles. Als de geur aanhoudt, sluit de gas- en elektriciteitstoevoer af, ventileer de ruimte en neem contact op met de service.

Mijn pannen zijn te groot/klein, wat te doen?

Gebruik pannen die passen bij elke brander: aanbevolen diameters: driedubbele vlam 22 cm, snel 22-26 cm, semi-snel 14-20 cm, hulp 12-14 cm. Voor grote pannen, gebruik het extra rooster (code 363300) op de driedubbele vlam brander. Voor kleine pannen (koffiekan), gebruik het koffiekanrooster (code 184200) op de hulpbrander.

Kan ik een wok gebruiken?

Ja, gebruik de driedubbele vlam brander met het extra rooster geschikt voor concave pannen (Chinese wok). Wokken is ideaal voor Aziatische gerechten.

Hoe onderhoud ik de roestvrijstalen delen?

Reinig de roestvrijstalen oppervlakken (ringen, contour, branders) na elk gebruik met een specifiek product voor roestvrij staal. Na verloop van tijd kan normale verkleuring door hitte optreden. Reinig regelmatig om het uiterlijk te behouden.

Waar vind ik het serienummer?

Het serienummer (E-NR en FD) staat op het typeplaatje aan de onderkant van het apparaat. Houd deze informatie bij de hand voor service-interventies.

GEBRUIKSAANWIJZING CA28390 CONSTRUCTA

Wij danken u voor uw keuze voor dit apparaat. Dit praktische, moderne en functionele apparaat is vervaardigduit materialen van hoge kwaliteit, die gedurende het hele proces+zijn onderworpen aan een strenge controle en die nauwkeurig getest+zijn, zodat het apparaat aan al uw eisen voor koken voldoet.

Wij verzoeken u derhalve om deze eenvoudige aanwijzingen door te lezen en op te volgen, zodat u vanaf het eerste gebruik verzekerd bent van een optimaal resultaat. U vindt er belangrijke informatie, nicht alleen wat betreft gebruik, maar ook overeiligheid en onderhoud. Om once producten te vervoeren zijn er beschermende verpakkingen nodig. Wij beperken de verpakkingen tot het hoogstoodzakelijkne en alle materialen zich hergebruikbaar. U kunt, net als wij, meewerken aan het behoud van het milieu, door de materialien in de dichtstbijzijdende waar voor bestemde container te gooien. Gebruekte olie dient Niet door de gootsteen te worden gespoeld, aangezien dat belastend is voor het milieu. Giet het in een aflsuitbare bak en lever het in bij eeninzamelpunt of gooiet het, indien dat Niet möglichk is, in uw vuilnissemmer (het komt dan uiteindelijk op een stortplaatsterecht en, hoewel dit Niet de Beste oplossing is, wordt op deze manier verruiling van het water tegengegaan). Alvorens een oud apparaat af te danken, dient u het onbruikbaar te maken. Lever het daarna in bij eeninzamelpunt voor geschieren afval. Uw gemeente kan u informeren waar zich het dichtstbijzijdene inzamelpunt bevindt.

Deverpakkingenuwoudeapparaat

Als op het typeplaatje van uw apparaat het symbol staat; volg dan de volgende aanwijzingen op:

Milieuvriendelijkkafvoeren

Pakhetapparaatuitenvoerdeverpakkingopeen milieuvriendelijkemanieraf.

Ditapparaatisgekenmerktinovereenstemmingmet deEuropeserichtlijn2002/96/EGbetreffende afgedankte elektriscche en elektronische apparatuur (wasteelectraceuticalandelectronicequipment-WEEE).

DerichtlijngeefthetkaderannvoordeindeEU geldigeterugnemingenverwerkingvonoude.

INHOUD

Onderdelen van de kookplaat 77

Gaspitten 78

Geadviseerde diameter van de pan (cm) 79

Kookadviezen 80

Waarschuwingen voor het gebruik 81

Koken 81

Reiniging en onderhoud 82

Storingen 83

Garantievoorwaarden 84

Waarschuwingen omtrent veiligheid

Lees deze handleiding aandachtig door zodat u het apparaat op een goede en veilige manier kurz gebruiken.
Volgens de geldende veiligheidsnormen, mag de installmentie en omvorming voor ander gassoorten alleen worden uitgevoerd door officielel erkend personeel.
- Controller, alvorens uw nieuwe kookplaat te installereren, of de afmetingen juist়.
Dit apparaat mag nicht worden aangesloten op een inrichting voor de afvoer van de verbrandingsproducten.
De volgende aanwijzingen gelden alleen voor landen waarvan het symbol op het apparaat is aangegeven. Voor het aanpassen aan de landelijkke gebruiksvoorwaarden dienen de technische aanwijzingen te worden opgevolgd.
Op deplaats waar het apparaat komt te staan, moet een perfect werkende reglementaire ventilatie-inrichting aanwezig়n. (Basisregels voor Installatie van Gas in Gebouwen BOE nr.281,24-11-93)
Zorg ervoor dat het apparaat Niet blootstaat aan luchtstromen: de gaspitten zouden anders+kennen doven.
Dit apparaat is, als het van de fabriek komt, afgesteld op de manier die op het typeplaatje is weergegeven. Indien wijzigingen nodig+zijn, dient u contact op te nemen met once klantenservice.
Sleutel nied aan de binnenkant van het apparaat. Neem zonodig contact op met de klantenservice.
Bewaar de gebruiks- en installmentevoorschriften, zodate aan een eventuele volgende eigenaar kutn gotten.
Zet het apparaat Niet aan indien het beschadigd is.
Oppervlaktes van kachels of kooktoestellen
worden warm als ze aanstaan.
Wees waarom voorzichtig en zorg
ervoordat kinderen Niet in de buurt komen.

Gebruik het apparaat alleen voor het bereiden van voedsel en nooit als kachel.
Vetten of oliën die oververhit zijn, zich gemakkelijk ontvlambaar. U dient derhalve algtd voorzichtig te werk te gaan bij de bereiding van voedsel met vet of olie, zoals patat.
Probeer brandend vet of olie nooit met water te blussen. GEVAARLIJK! Doe een deksel op de pan om het vuur te doven en zet de kookzone uit.
Bij storingen dient u de gastoevoer te sluiten en de elektriciteit uit te schakelen. Bel in dat geval meteen onsite bevoegde klantenservice, die het euvel kan verhelpen.
Zet geen verrormde of instabiele pannen op de platen en gaspitten; deze können omvallen
- Indien een kraan vast zit, dient u deze nicht te forceren. Neem direct contact op met once klantendienst, die de kraan kan repareren of verrangen.
Tijdens het gebruik van uw kookplaat dient u te voorkomen dat luchtstromen of koude vloeistoffen in contact komen met het glas. Het glas kan hierdoor namelijk breken.
Gebruik geen stoomreinigers om de kookplaat te reinigen, aangezien er risico op elektrocutie bestaat.
De grafieken die in die boek staan afgebeeld, zich slechts ter orientatie.

INDIEN DE BETREFFENDE BEPALINGEN NIET IN ACHT GENOMEN WORDEN, WIJST DE FABRIKANT ELKE VERANTWOORDELIJKHEID AF.

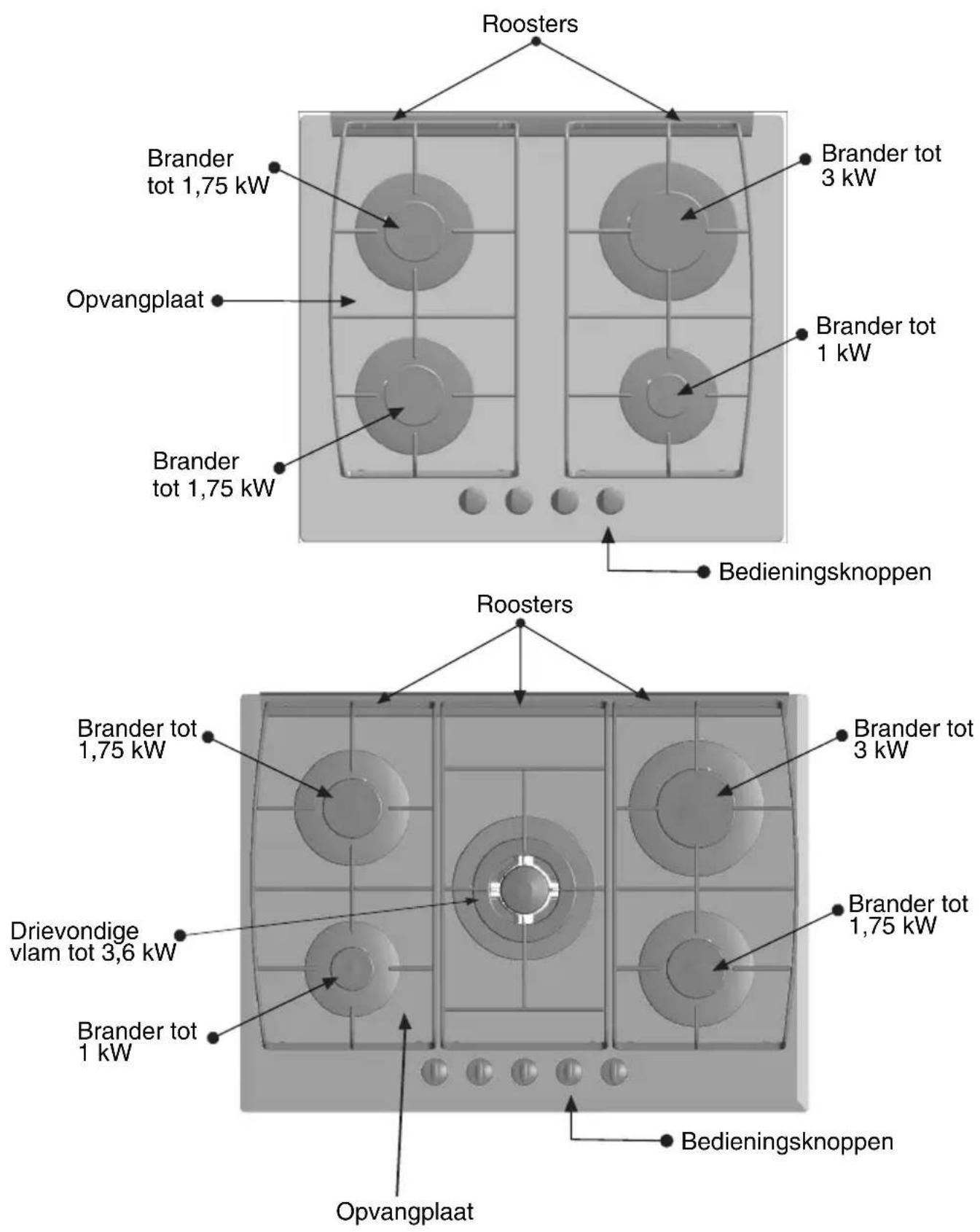

Onderdelen van de kookplaat

Gaspitten

Afb. 1.

Bijijdere bedieningsknop die zich op het bedieningspaneel befindt, is de desbeteffende gaspit aangegeben. Afb. 1.

Om een gaspit aan te zetten, dient u de overeenkomstige knop in te drukken enaar links te draaien, tot aan de ontstekingsstand. Houd enkele seconden vast, totdat de gaspit aangaat.

Laat de knop daarna weer los en zet hem in de gewenste stand. Mocht de gaspit Niet aangaan, verricht de handeling dan opnieuw. Indien uw kookplaat Niet is voorzien van automatische ontsteking, dan dient de pit handmatig te worden aangestoken (met een aansteker, lucifers, etc.). Als de ontstekingsbougies Niet schoon zich, brandt de gaspit Niet goed. Zorg er dus voor dat deze schoon zich. Maak de bougies voorlichtig schoon met bijvoorbeeld eenkleine borstel.

Bij kookplaten die voorzien zijn van gaspitten met veiligheidskleppen, die ervoor zorgen dat de gastoevoer stopt als de pit per ongeluk uitgaat, gebeurt het aansteken opdezelfde manier, maar要去eknop nadat de pit is aangegaan nog enkele seconden worden vastgehonden. Mocht de gaspit Niet aangaan, verricht de handeling dan nogmaals en houd de knop deze keer ongeveer 10 seconden vast.

De gaspit gaat uit door de bedieningsknopaar rechts tot stande draaien.

Deze moderne en fonctionele kookplaat is uitgerust met afstelbare kranen, waarmee de grootte van de vlam nauwkeurig kan worden afgesteld.

Afhankelijk van het model, kan uw kookplaat voorzien zichen van een drievoudige vlam, die zeer praktisch is bij het koken met een paella-pan, wok (voor Aziatische gerechten) etc.. Bij gebruik van kookplaten met gas ontstaat warmte en vochtigkeit. Zorg ervoor dat de keuken goed geventileerd is: houd de natuurlijke ventilatieoppeningen open of zorg voor mechanische ventilatie (afzuigkap). Bij langdurig gebruik van het apparaat kan extra ventilatie nodig zichen:zet dan bijvoorbeeld het raam open (zorg ervoor dat het nicht tocht) of zet de afzuigkap op een hogere stand.

Een oranjekleurige vlam is normal en kan voorkomen wanner er stof in de lucht aanwezig is, vloeistof gemorst is, enz.

Geadviseerde diameter van de pan (cm) Afhankelijk van het model:

GASPIT MINIMALE Ø PAN MAXIMALE Ø PAN

Drievoudige kroon: 22 cm

Snel: 22 cm 26 cm

Half snel: 14 cm 20 cm

Auxiliair: 12 cm 14 cm

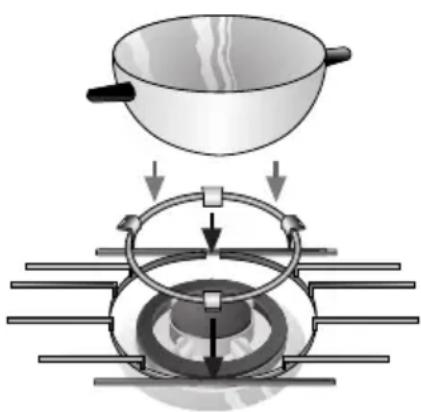

Extra roosters:

Afb. 2.

Afhankelijk van het model, kan er bij uw kookplaat een extra rooster zich geleverd voor de gaspit met drievoudige kroon bedoeld voor pannen met een diameter van meer dan 26 cm, grillaten, aardewerken en alle soorten holronde pannen (Chinese wok, etc...) Afb. 2. Indien dit Niet het geval is, is dit rooster bij de klantendienst van het merk verkrijgbaar onder codenummer 363300.

Rooster voor koffiepot: Afhankelijk van het model kan er bij uw kookplaat een rooster voor koffiepotten+zijn geleverd. Deze is uitsluitend bestemd voor de auxiliair, voor potten met een doorsnede van minder dan 10~cm Indien dit Niet het geval is, is dit rooster bij de klantendienst van het merk verkrijgbaar onder codenummer 184200.

De fabrikant stelt zich nicht aansprakelijkheid voor schade die veroorzaakt is door oneigen gebruik van deze roosters of door het Niet gebruiken ervan.

Kookadviezen

Deze adviezen zijn slechts ter orientatie

Zeer hoog - Hoog Gemiddeld Laag
Drievoudige vlam	Aan de kook brengen, braden, aanbakken, paella, Aziatische gerechten (Wok)	Opwarmen en warm houden van bereid voedsel, en Kant-en-klare maaltijden.
Snel	Schnitzel, biefstuk, omelet, gefrituurde gerechten	Rijst, béchamelsaus, ragout	Stomen: Vis, groente
Half snel	Gestoomde aardappelen, verse groente, stoofschotels, pasta	Opwarmen en warm houden van bereide gerechten en verfijnnde schotels.
Auxiliair	Koken: stoofschotels, rijstepap, caramel.	Ontdooien en langzaam koken: peulvruchten, fruit, diepvriesproducten	Smelten: boter, chocolade, gelatine.

Waarschuwingen voor het gebruik Koken

Waarschuwingen voor koken

NIET DOEN WEL DOEN

Gebruik geenkleine pannen opgroite gaspitten.De vlam mag de zijkant van de pan niet raken.

Zorg er bij het koken voor dat de deksel correct op de pan zit. Zo worden er geen energia verspild.

Gebruik geen pannen met onregelmatige onderkant. De kooktijd worden hierdoor verlngd en u verspilt energia.

Plaats de pan nicht scheef op de gaspit, de pan kan omvallen.

Gebruik.altijd pannen die die geschickt voor de brander. Op deze manier bespaart u gas en komen er geen brandplekken op de pannen.

Doe altijd een deksel op de pan.

Gebruik alleen pannen met een egale en dikke bodem.

Gebruik geen große pannen op de gaspitten die zich dicht bij de draaiknoppen bevinden. Als deze midden op de pit staan zouden ze in aanraking kuren komen met de knoppen, waardoor er door de warmte schade kan ontstaan.

Zet de pannen miet direct op de branders.

Plaats de pan nicht midden op de gaspit.

Zorg ervoor dat de pan nicht te zwaar is enzet zware voorwerpen Niet hard op de kookplaat neer.

Plaats de pan op het rooster Controleer voor het gebruik of de roosters en hoedjes van de branders op de juiste wijze+zijn geplaatst.

Gebruik geen twee gaspitten of warmtebronnen voor een pan.
Zet grilplaten, aardewerken potten, etc... Niet te lang op de hoogste stand.

Zet de pannen voorzichtig op de kooplaat.

Gebruik maar een pan per brander.

Maak op de drievoudige pit gebruik van het extra rooster.

Regels voor Glas:

Reiniging en onderhoud

NIET DOEN WEL DOEN

Gebruik geen poedervormige schoonmaakmiddelen, reiniginssprays voor ovens of schuursponzen. Deze kuren krassen op het glas make.

Gebruik geen suntige voorwerpen zoals metaalsponzen of messen om aangekoeke etenswaren te verwijderen.

Gebruik voor het onderhoud van het glaseen spons met zeepsop, maar alleen als het apparaat koud is.

Maak het oppervlak van het verwarmingselement na elk gebruik schoon, als het afgekoeld is. Zelfs keine vuilresten kuren aanbranden bij een volgend gebruik. Om de branders en de roosters in goede staat te behouden dienen deze regelmatig te worden gereinigd door ze onder te dompelen in zeepsopen en ze met een nicht metalen spons schoon te makeken. Op deze manier blijven de openingsen en gleuven schoon en vrij, zodat de vlam correct kan braden Droog de bovenkant van de branders en de roosters af als ze nat+zijn geworden.

Gebruik geen messen, metaalsponzen en dergelijkke om de verbinding van het glas met de sierstrippen, de branders. Of de profielen van de metales sierstrippen schoon te meken

Schuif de pannen nicht over het glas, aangezien er anders krassen+kunnen ontstaan. Vermijd,eveneens dat er harde of suntige voorwerpen op het glas vallen. Stoot nicht tengendekookplaat aan.

Zandkorrels, die bijvoorbeeld afkomstig zijn van groente, kuren krassen op het glazen oppervlak make.

Zorg er na het schoonmaken en drogen van de gaspitten voor dat de hoedjes goed op de vlamverdeler worden geplaatst.

Indien door langdurig gebruik de laag van de elektrische kookplaat is vervaagd, sprekel dan wat oliedruppels of een special schoonmaakmiddel op deplaat. Door de hoge temperaturen waaraan de ringvormige deksel van de drievoudige vlam en de roestvrij stalen gedeeltes zoals: de ringen van de platen, de zone.daarom heen, branders, etc... zijn blootgesteld, hunnen deze ter zichner tijd verkleuren. Dit is een normala verschijnsel. Maak ze na ieder gebruik schoon met een voor roestvrij staal geschikt product. Droog de roosters na het schoonmaken goed af alvorens wee ter gaan koken. Druppels water of natte gedeeltes hunnen bij het koken schade veroorzaken aan het glazuur. Wees bij het schoonmaken voorzichtig met de voetjes van de roosters. Deze zouden hunnen loslaten, waardoor het rooster bij een volgend gebruik krassen op de glasplaat kanveroorzaken.

Storingen

Het is nicht.altijd nodig om de klantenservice te bellen. In veel geallen kunt u de storing zelf verhelpen. In de onderstaande tabel vindt u enkele adviezen.

Belangrijk: Alleen erkend personeel van once Klantenservice is bevoegt voor het verrichten van werkzaamheden aan gas en elektriciteit.

Wat is er aan de hand	Mogelijk oorzaak Oprossing
...als de elektriciteit uittvalt?	- De zekering is kapot.	- Controller de zekering in de meterkast en verwang.Deze zonodig.
	- Een zekering of differentieel kan zich doorgeslagen.	- Controller in de meterkast of een zekering of een differentialis doorgeslagen.
...als de elektrische ontsteking Niet werkt?	- Misschien zitten er etensresten of resten van schoonmaakmiddelen:tussen de bougies en de gastpitten.	- De ruimte:tussen de bougie en de gastpitten dient goed te worden:gereinigd.
	- De gastpitten zich nat.	- Maak de hoedjes van de gastpit de bougies goed droog.
	- De hoedjes van de gastpitten zichniet juist geplaatst.	- Controller of de hoedjes goed zichn geplaatst.
...als de vlam van de pitten Niet gelijkmatig is?	- De verschillende onderdelen van de gastpit zichniet goed geplaatst.	- Plaats alle onderdelen op de juiste wijze.
	- De openingen van de gastoevoer zichniet schoon.	- Maak deze opening gastroevoer van de branders schoon.
...als er geen gastroevoer is of als de gastoevoer nitemonnaal is?	- De gastroevoer is gesloten doordat de tussenkranen zichn.	- Draai eventuele tussenkranen open.
	- Indien het gas afkomstig isuit een gasfles, kan het zich dat deze leeg is.	-Vervang de lege gasfles door een volle.
...als het in de keuken naargas ruik?	- Er staat een gaskraan open.	- Controller dit.
	- Mogelijklek in de aansluiting aan de gasfles.	- Controller of de aansluiting goed is.
...de aansteking van de verschillende braders nieten goed werkt?	-De knop is Niet lang genoeg. Ingedrukt.	-Houd de knop, als de gastpit aan is, nog enkele seconden vast.
	- De openingsen van de gastoevoer van de branders zichniet schoon.	-Maal deze opening van de gastoevoer van de branders schoon.

Indien u contact opneemt met once Technische Dienst, vermeld dan:

E-NR

FD

Deze aanwijzingen zijn aangegeven op het typeplaatje van uw apparaat. U vindt deze onderaan op uw kookplaat.

Garantievoorwaarden

De garantievoorwaarden die voor dit apparaat gelden zich vastgesteld door de vertegenwoordiging van ons bedrijf in het land waar u het apparaat heeft gekocht. Uw leverancier kan u hierover desgewenst meer informatie verschaffen. Om gebruik te konnen makeen van de garantie dient u.altijd uw koopbon te lately zien. Recht op wijzigingen voorbehonden.
