GEBRUIKSAANWIJZING ACM 854 WHIRLPOOL

• GEBRUIKSAANWIJZING · INSTRUCCIONES PARA EL USO ·

• MODE D’EMPLOI · GEBRUIKSAANWIJZING · INSTRU

• MODE D’EMPLOI · GEBRUIKSAANWIJZING ·

NEDERLANDS Gebruiksaanwijzing Bladzijde

Gebruiksaanwijzing Bladzijde

• Sluit het apparaat af van het elektriciteitsnet voordat u begint met een reparatie of andere ingrepen.

• Het apparaat moet in overeenstemming met de landelijke veiligheidsvoorschriften door een bevoegd vakman worden geïnstalleerd.

• Het is van het grootste belang dat het apparaat geaard wordt.

• De fabrikant stelt zich niet aansprakelijk voor schade aan personen of zaken die te wijten is aan het niet nakomen van voormelde veiligheidsvoorschriften.

• Verwijder de kartonnen beschermers uit de oven.

• Monteer de ovenaccessoires.

• De zijwanden van meubels en apparaten die naast het fornuis staan, moeten bestand zijn tegen een temperatuur van 80°C.

• Dit apparaat behoort tot brandbeschermingsklasse X. Elektrische aansluiting Voordat u het apparaat aansluit, moet u het volgende controleren:

1. De nominale spanning van de

stroomvoorziening in de woning is gelijk aan de spanning die is vermeld op het typeplaatje van het apparaat.

2. Het vermogen van de stroomleiding waarop

het apparaat wordt aangesloten is groot genoeg voor het maximale vermogen dat het apparaat gebruikt. Ook dit gegeven is vermeld op het typeplaatje.

3. De stroomvoorziening van de woning is

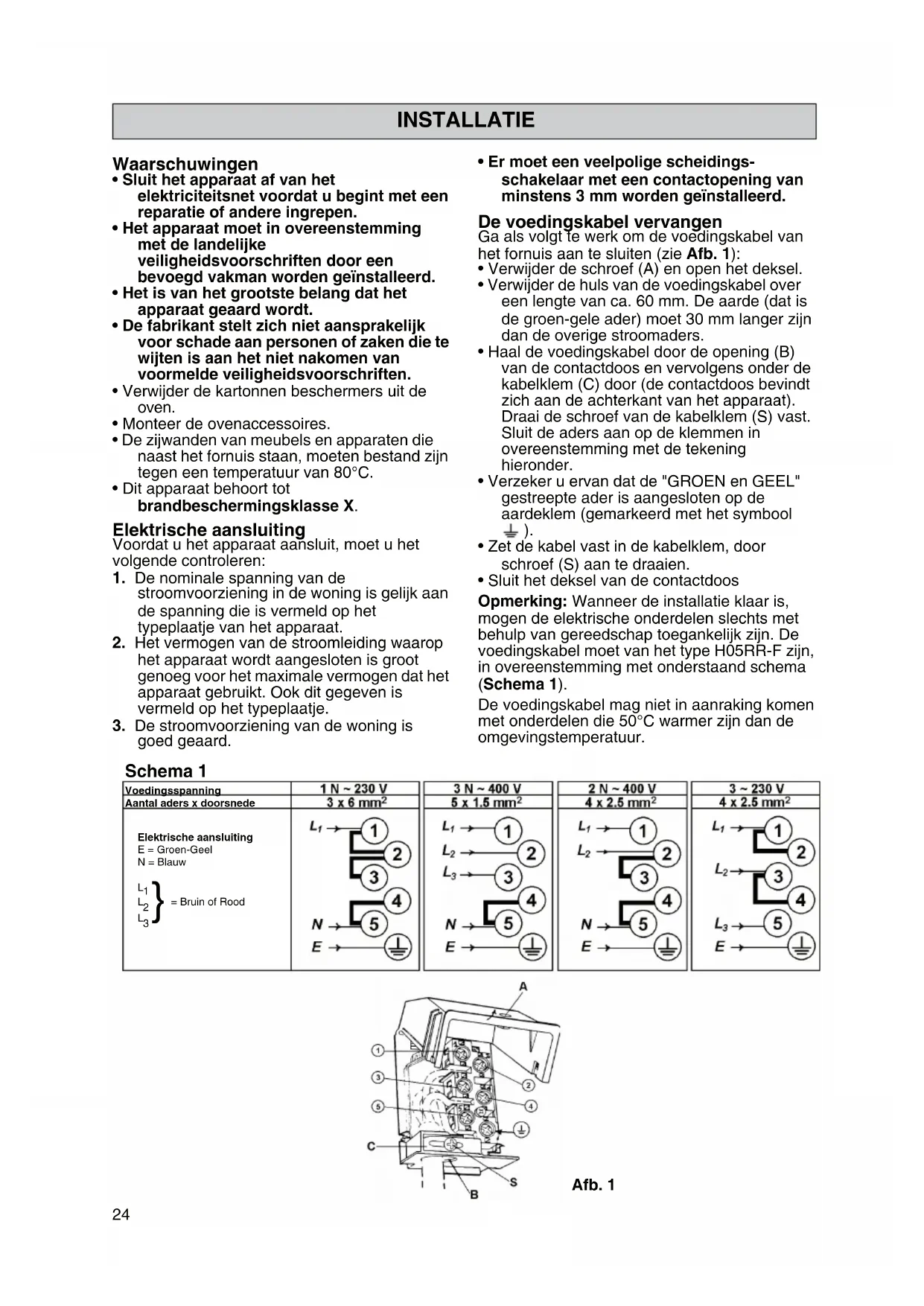

• Er moet een veelpolige scheidings- schakelaar met een contactopening van minstens 3 mm worden geïnstalleerd. De voedingskabel vervangen Ga als volgt te werk om de voedingskabel van het fornuis aan te sluiten (zie Afb. 1):

• Verwijder de schroef (A) en open het deksel.

• Verwijder de huls van de voedingskabel over een lengte van ca. 60 mm. De aarde (dat is de groen-gele ader) moet 30 mm langer zijn dan de overige stroomaders.

• Haal de voedingskabel door de opening (B) van de contactdoos en vervolgens onder de kabelklem (C) door (de contactdoos bevindt zich aan de achterkant van het apparaat). Draai de schroef van de kabelklem (S) vast. Sluit de aders aan op de klemmen in overeenstemming met de tekening hieronder.

• Verzeker u ervan dat de "GROEN en GEEL" gestreepte ader is aangesloten op de aardeklem (gemarkeerd met het symbool

• Zet de kabel vast in de kabelklem, door schroef (S) aan te draaien.

• Sluit het deksel van de contactdoos Opmerking: Wanneer de installatie klaar is, mogen de elektrische onderdelen slechts met behulp van gereedschap toegankelijk zijn. De voedingskabel moet van het type H05RR-F zijn, in overeenstemming met onderstaand schema (Schema 1). De voedingskabel mag niet in aanraking komen met onderdelen die 50°C warmer zijn dan de omgevingstemperatuur. INSTALLATIE Voedingsspanning Schema 1 Elektrische aansluiting E = Groen-Geel N = Blauw

Aantal aders x doorsnede

Afb. 125 Het fornuis staat op vier verstelbare voetjes, met behulp waarvan het fornuis op gelijke hoogte met de aangrenzende keukenmeubels kan worden geplaatst (zie Afb. 2). Het fornuis moet worden geplaatst zoals aangegeven in Afb. 1. Als het apparaat wordt geplaatst naast een zuil die hoger is dan het apparaat, dan moet er minstens 100 mm afstand tussen de zuil en het apparaat worden bewaard. Afb. 1 Afb. 2 INSTALLATIE26

Het verpakkingsmateriaal (plastic zakken, piepschuim, enz.) kan gevaarlijk zijn. Bewaar het daarom buiten het bereik van kinderen.

Het verpakkingsmateriaal is recyclebaar, zoals aangegeven door het kringloopsymbool.

Verzeker u ervan dat het fornuis niet beschadigd is en dat de ovendeur goed sluit.

De installatie en elektrische aansluiting van het apparaat moet door een bevoegd vakman verzorgd worden en voldoen aan de instructies van de fabrikant en aan de plaatselijk geldende veiligheidsvoorschriften.

Verwijder de kartonnen beschermers en de plasticfolie uit de oven en verwijder ook alle ovenaccessoires.

Laat de oven ongeveer een uur leeg werken op 200°C. De eerste keer dat de oven werkt komt er rook met een onaangename geur vrij van het beschermende vet en van het isolatiemateriaal. De rook is niet schadelijk voor de gezondheid. Let op

Verwijder de stekker uit het stopcontact alvorens onderhoudswerkzaamheden uit te voeren.

Houd kinderen uit de buurt van de apparatuur als deze in werking is.

Laat reparaties of aanpassingen alleen uitvoeren door een vakman.

Verzeker dat de elektrische bedrading of andere elektrische apparatuur in de buurt van de kookplaat niet in contact komt met hete onderdelen.

5. Schakel de verwarmingsplaten/kookzones niet

in als er geen pan op is geplaatst.

De kookplaat heeft verwarmingsplaten/kookzones van verschillende afmetingen. Gebruik pannen met een onderkant die gelijk is aan, of iets groter is dan, de doorsnede van de verwarmingsplaat/ kookzone. Gebruik pannen met een platte bodem. Het gebruik van pannen met een holle of bolle bodem kan schade toebrengen aan de kookplaat.

Gebruik de kookplaat niet als werkblad of als u extra ruimte nodig heeft.

Blijf in de buurt van het apparaat tijdens het bereiden van voedsel - brandgevaar.

Indien het oppervlak van glazen keramiek mocht breken of als er barsten in komen door hardhandige behandeling (vallende voorwerpen etc.), de kookplat niet meer gebruiken en onmiddellijk contact opnemen met de klantenservice.

Plaats geen voedsel verpakt in aluminiumfolie, plastic bakjes of stop op de hete kookzones.

Sleep geen pannen over het oppervlak van glazen keramiek - kan krassen veroorzaken.

Zorg ervoor dat er geen suiker of gelijksoortige levensmiddelen op de kookplaat komen. Reinig, indien nodig, de kookplaat grondig volgens de instructies in deze handleiding.

Gebruik ovenhandschoenen om hete borden of platen uit de oven te halen.

Bewaar geen brandbaar materiaal in de oven. Het zou in de brand kunnen vliegen wanneer de oven aangezet wordt. Wanneer de oven in werking is, worden de binnenkant van de verwarmde lade en de metalen accessoires heet. Bewaar in de verwarmde lade uitsluitend de accessoires die samen met het apparaat zijn geleverd, en absoluut geen brandbaar materiaal of houders onder druk (spuitbussen, enz.).

Bak geen voedsel op de druipschaal die op de bodem van de oven staat.

Verwijder gemorste vloeistof van het deksel voordat u het opent. Sluit het deksel niet voordat de kookzones volledig afgekoeld zijn.

De fabrikant stelt zich niet aansprakelijk voor schade aan personen of zaken die te wijten is aan een oneigenlijk gebruik van het fornuis.

Het fornuis is vervaardigd van recyclebaar materiaal. Verwijder het in overeenstemming met de plaatselijke milieuvoorschriften. Maak het apparaat onbruikbaar voordat u het afdankt, door de voedingskabel af te snijden.

Bedek de wanden en de bodem van de oven niet met aluminiumfolie. Dit apparaat is ontworpen, vervaardigd en op de markt gebracht in overeenstemming met:

• De veiligheidsvoorschriften van Laagspanningsrichtlijn 73/23/EEG;

• De vereisten van EMC Richtlijn 89/336/EEG en de latere wijzigingen van Richtlijn 93/68/EEG Classificatie: - Dit apparaat voldoet aan de vereisten van "Klasse X" . - Dit apparaat is bestemd om in aanraking te komen met levensmiddelen en het voldoet aan Europese Richtlijn 89/109. - Dit apparaat is ontworpen om uitsluitend dienst te doen als huishoudelijk kooktoestel. Ieder ander gebruik, bijvoorbeeld als verwarmingstoestel, is oneigenlijk en gevaarlijk.

Bewaar deze handleiding, zodat u hem in de toekomst kunt raadplegen.

KOOKPLAAT GEBRUIKEN KOOKZONES Kookzones Draai de bedieningsknop van de kookzone op de gewenste stand (1 t/m 6) (hoogste stand). De standen geven het vermogen van de kookzone aan. Hoe hoger het nummer, des te hoger de temperatuur. Belangrijk Zet de kookzones niet in werking als er geen pan op staat. Gebruik speciale pannen voor elektrische kookplaten, met een dikke, vlakke bodem die minstens even groot is als de kookzone. Gebruik in geen geval pannen met een holle of bolle bodem. MULTIFUNCTIONELE OVEN (afhankelijk van het model) LET OP: Wanneer de oven in gebruik is, kunnen de toegankelijke delen van de oven zeer heet worden. Houd kleine kinderen op afstand. De oven is voorzien van: - een thermostaatknop waarmee u de temperatuur regelt, - een functieknop waarmee u de ovenfunctie kiest. In de aparte Productinformatieblad vindt u nadere toelichtingen.

• Om de oven in werking te zetten moet u een temperatuur en een ovenfunctie kiezen. STATISCHE OVEN (afhankelijk van het model) Uw oven is voorzien van één bedieningsknop: Ovenlamp 50-250 Temperatuurbereik Onderste verwarmingselement Bovenste verwarmingselement Grill Grill / Draaispit In de aparte Productinformatieblad vindt u nadere toelichtingen.

• Om de oven in werking te stellen dient de knop in de gewenste stand te worden gezet. Opmerkingen:

• Laat het deksel van het fornuis open staan wanneer de oven in bedrijf is, om de afvoer van de kookdampen niet te hinderen.

• Wij raden aan de ovenaccessoires (rooster, druipschaal, bakschaal) die niet nodig zijn voor het koken uit de oven te verwijderen.

• Het gebruik van geschikt kookgerei (van aluminium of hittebestendig glas) levert de beste kookresultaten.28

2. Plaats het hittescherm onder het

bedieningspaneel (Afb. 1).

3. Draai de functieknop op de Grill stand en

kies de hoogste temperatuur. Opmerking: Bij apparaten met slechts één bedieningsknop voor de oven, draait u de bedieningsknop op de grillstand.

4. Sluit de ovendeur zo ver dat het hittescherm

in aanraking is met het fornuis (Afb. 2). Lade Om de lade te openen, neemt u hem aan beide kanten vast en trekt u hem naar buiten (zie tekening). Draaispit (indien aanwezig)

1. Rijg het voedsel aan het spit (A) en gebruik

de twee vorken (B) om het vast te zetten. Verzeker u ervan dat het gewicht van het voedsel gelijkmatig verdeeld is, om te voorkomen dat de motor (C) overbelast raakt.

2. Monteer de twee houders van het spit in de

gaten (F) van de druipschaal.

3. Plaats de druipschaal op de 1

ste ovenhoogte vanaf de bodem en steek het rechthoekige uiteinde van het spit in de drijfas (E).

4. Verwijder het handvat (G) van het spit.

5. Wij raden aan de bodem van de schaal met

water te bedekken, om de hoeveelheid rook en vetspatten te beperken.

6. Start het draaispit door de bedieningsknop

van de oven op het symbool te draaien.

7. Laat de ovendeur open staan en monteer

het hittescherm om te voorkomen dat de bedieningsknoppen oververhit raken.

DE ELEKTRISCHE OF GLASKERAMISCHE

KOOKPLAAT GEBRUIKEN Afb. 1 Afb. 229 Sluit het apparaat af van het elektriciteitsnet voordat u met de schoonmaak begint. Elektrische kookplaten Maak de kookplaten schoon wanneer zij nog lauw zijn. Gebruik een vochtige doek en zout. Drogen en poetsen met een doek met een weinig bakolie. Glaskeramische kookzones Maak de kookzones na ieder gebruik schoon wanneer zij zijn afgekoeld. Zo voorkomt u dat het vuil zich ophoopt en het schoonmaken zal gemakkelijk gaan.

• Gebruik een schone doek, absorberend keukenpapier en een afwasmiddel of een speciaal product voor glaskeramische kookplaten.

• Verwijder aangebrand vuil met een geschikte krabber, verkrijgbaar bij speciaalzaken, en een speciaal schoonmaakproduct.

• Verwijder gemorst voedsel van het glaskeramische oppervlak voordat het aanbrandt.

• Gebruik geen schurende producten, bleekmiddelen, ovensprays of pannensponsjes.

• Behandel het oppervlak regelmatig met speciale was voor glaskeramische kookplaten.

• Pas op dat u geen suiker of dergelijke stoffen op de kookplaat morst, want dat kan het oppervlak beschadigen. Onmiddellijk schoonmaken als dat nodig is. Emaillen oppervlakken

• Schoonmaken met een spons en zeepwater. Vet is eenvoudig te verwijderen met heet water of met een speciaal product voor geëmailleerde oppervlakken. Gebruik geen schurende poeders. Maak de oppervlakken niet schoon wanneer zij nog heet zijn. Verwijder zure en alkalische stoffen (citroensap, azijn, zout, enz.) onmiddellijk van het email.

• Maak de roestvrijstalen delen schoon met een speciaal product voor roestvrijstalen oppervlakken. Oven Maak de ovenwanden schoon met heet water en zeep. Maak voedselresten week met een speciaal ovenproduct. Daarna goed spoelen en drogen. Maak de buitenkant van de deurruit schoon wanneer de oven is afgekoeld. Gebruik geen schurende poeders of sponzen. Ovenlamp Schakel de stroom uit voordat u de ovenlamp vervangt. Lamp: 15 W / 230 V, type E14, hittebestand tot 300°C. De deur verwijderen Open de deur volledig. Pak de haak (A) vast en zet deze in de vang erboven. Sluit de deur ongeveer voor de helft en trek de deur dan voorzichtig in de richting van de pijl. Handel omgekeerd om de deur weer te monteren.

ONDERHOUD EN SCHOONMAAK30

KOOKTABELLEN KOOKTABEL OVEN Opmerking: Alle kooktijden en temperaturen indicatief. Voedsel Functie Voorverwarmen

• Plaats het voedsel in het midden van het rooster en bewaar minstens vier centimeter afstand tot de achterwand van de oven.

• Draai het vlees halverwege de kooktijd om.

• Kook met de ovendeur dicht, of met de ovendeur open als er een hittescherm is meegeleverd.32 Dit apparaat is vervaardigd met de hoogste standaard van vakmanschap en de modernste technologie, om zeker te stellen dat het vele jaren zonder problemen zal werken. Als u een storing waarneemt, controleer dan eerst of u de aanwijzingen van deze handleiding goed gevolgd heeft. Dikwijls is de storing het gevolg van een eenvoudig te verhelpen probleem. Als het apparaat niet goed werkt nadat u de handleiding heeft geraadpleegd en heeft gecontroleerd of de elektrische aansluiting in orde is, gelieve zich in verbinding te stellen met de servicedienst. Vermeld:

• De aard van de storing.

• Het model en type apparaat dat u bezit

• Het servicenummer. Dit vindt u op het typeplaatje aan de achterkant van het apparaat of aan de rechterkant van de accessoireruimte.

• Het servicenummer is ook aangegeven op de omslag van het garantieboekje. SERVICE33
