GEBRUIKSAANWIJZING T 35640 AEG-ELECTROLUX

Lees deze gebruiksaanwijzing aandachtig door.

Lees vooral de aanwijzingen m.b.t. de veiligheid op de eerste pagina's van deze gebruiksaanwijzing! Bewaar de gebruiksaanwijzing goed, zodat u nog eens iets kunt nalezen en geef hem door aan een eventuele volgende eigenaar van het toestel.

Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Attentie!) geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen.

Dit symbool voert u stap voor stap door de bediening van het toestel.

Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het toestel.

Het klaverblad staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het toestel.

Mocht er een storing optreden, dan vindt u onder "Wat is er aan de hand als ..." aanwijzingen om kleine storingen zelf op te heffen.

Bij technische problemen kunt u altijd contact opnemen met de AEG fabrieksservice, zie hoofdstuk "Service".

Gedrukt op chloorvrij papier - wie milieubewust denkt, handelt ook zo...

Inhoud

Aanwijzingen m.b.t. de veiligheid.... 85-87

Algemene aanwijzingen 88

Afvalverwerking 88

Milieutips 89-90

De belangrijkste kenmerken van uw machine 91-97

Beschrijving van de machine....91

Frontaanzicht....91

Achteraanzicht. 91

Bedieningspaneel 92-93

Beknopte gebruiksaanwijzing 94

Drogen 95-97

Wasgoed voorbereiden 95

Deur openen 95

Wasgoed in de droger doen. 95

Droogprogramma of droogtijd instellen....96

Droogprogramma starten....96

Wasgoed uitnemen of inleggen. 96

Beëindiging van het droogproces 97

Droger uitschakelen 97

Pluizenzeef reinigen 97

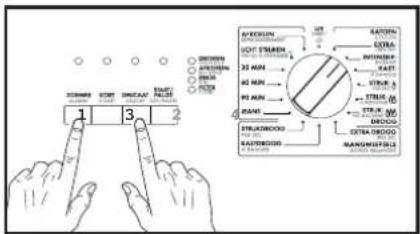

Het geleidingsvermogen aanpassen....98

Programmatabellen 99

Informatie over textiel 100

Wasetiketten 100

Reiniging en onderhoud....101

De buitenkant 101

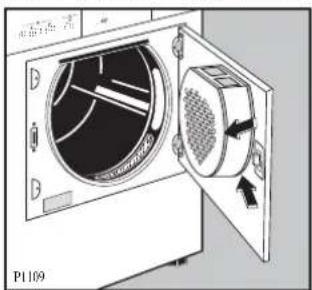

Het zeefgedeelte 101

Pluizenzeef reinigen 101-102

Trommel reinigen....102

Paneel en bedieningselementen reinigen 102

Wat is er aan de hand als ...? 103-104

Lamp voor de binnenverlichting vervangen....104

Opstelling en elektrische aansluiting.... 105

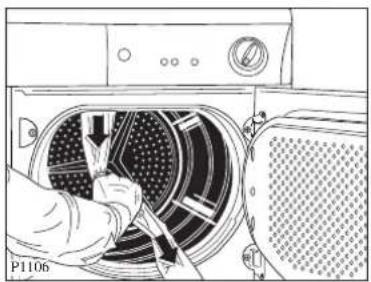

Utipakken 106

Extra leverbare accessoires.... 106

Verbindingsset 106

Deurdraairichting....106

Service 107

Garantiebepalingen 108

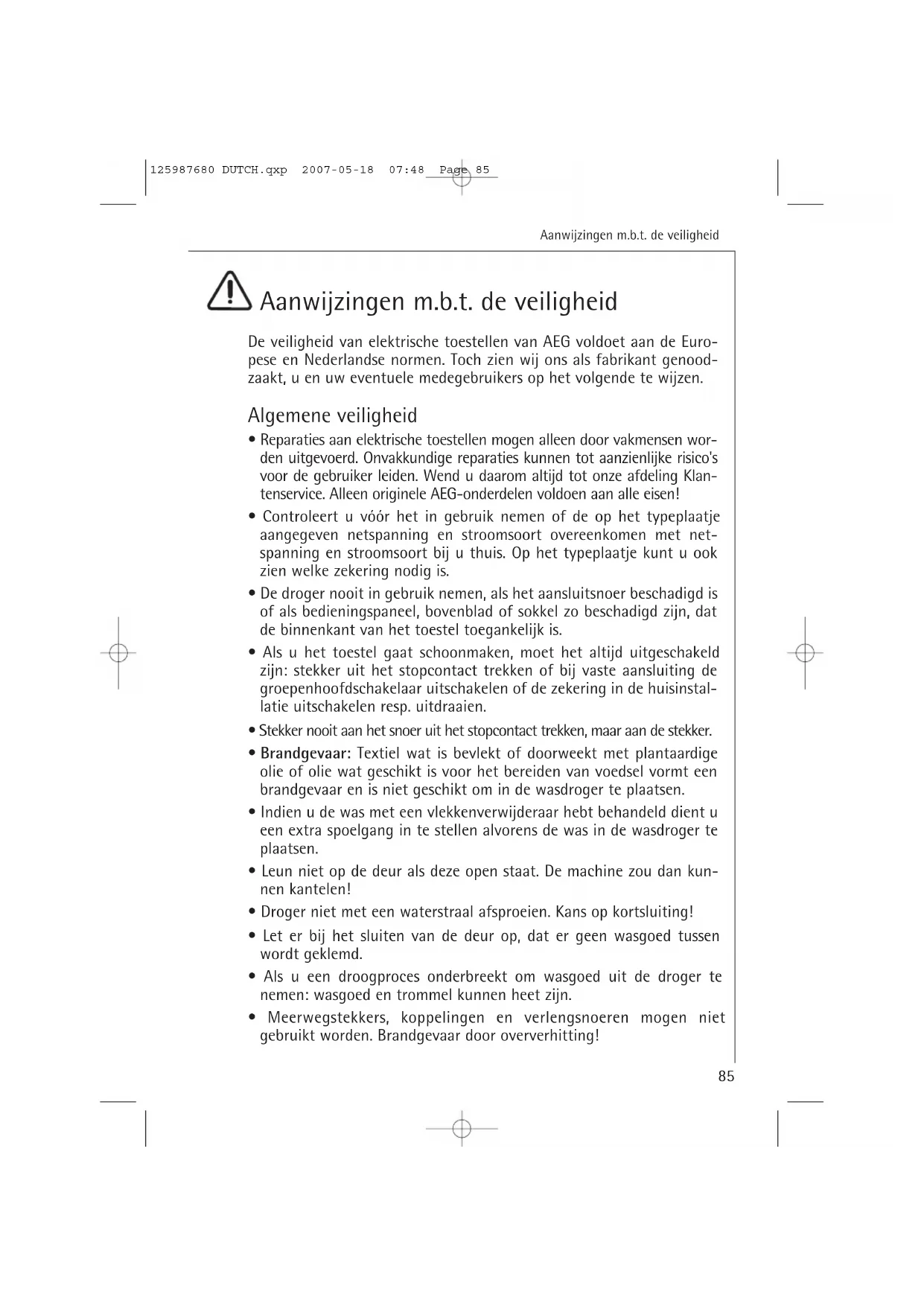

Aanwijzingen m.b.t. de veiligheid

De veiligheid van elektrische toestellen van AEG voldoet aan de Europese en Nederlandse normen. Toch zien wij ons als fabrikant genoodzaakt, u en uw eventuele medegebruikers op het volgende te wijzen.

Algemene veiligheid

- Reparaties aan elektrische toestellen mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom altijd tot onze afdeling Klan-tenservice. Alleen originele AEG-onderdelen voldoen aan alle eisen!

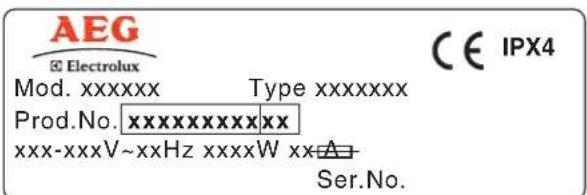

- Controleert u vóór het in gebruik nemen of de op het typeplaatje aangegeven netspanning en stroomsoort overeenkomen met netspanning en stroomsoort bij u thuis. Op het typeplaatje kunt u ook zien welke zekering nodig is.

- De droger nooit in gebruik nemen, als het aansluitsnoer beschadigd is of als bedieningspaneel, bovenblad of sokkel zo beschadigd zijn, dat de binnenkant van het toestel toegankelijk is.

- Als u het toestel gaat schoonmaken, moet het altijd uitgeschakeld zijn: stekker uit het stopcontact trekken of bij vaste aansluiting de groepenhoofdschakelaar uitschakelen of de zekering in de huisinstallatie uitschakelen resp. uitdraaien.

- Stekker nooit aan het snoer uit het stopcontact trekken, maar aan de stekker.

- Brandgevaar: Textiel wat is bevlekt of doorweekt met plantaardige olie of olie wat geschikt is voor het bereiden van voedsel vormt een brandgevaar en is niet geschikt om in de wasdroger te plaatsen.

- Indien u de was met een vlekkenverwijderaar hebt behandeld dient u een extra spoelgang in te stellen alvorens de was in de wasdroger te plaatsen.

- Leun niet op de deur als deze open staat. De machine zou dan kunnen kantelen!

- Droger niet met een waterstraal afsproeien. Kans op kortsluiting!

- Let er bij het sluiten van de deur op, dat er geen wasgoed tussen wordt geklemd.

- Als u een droogproces onderbreekt om wasgoed uit de droger te nemen: wasgoed en trommel kunnen heet zijn.

- Meerwegstekkers, koppelingen en verlengsnoeren mogen niet gebruikt worden. Brandgevaar door oververhitting!

Veiligheid van kinderen

• Kinderen zien de gevaren niet die ontstaan door ondeskundige omgang met elektrische toestellen. Zorg daarom voor het nodige toe-zicht als de machine aanstaat en laat kinderen niet met de machine spelen - ze zouden zichzelf of andere kinderen in de machine kunnen opsluiten.
• Houd de verpakking uit de buurt van kinderen; vooral folie en styropor kunnen gevaren opleveren. Verstikkingsgevaar!
• Zorg ervoor dat kinderen of kleine huisdieren niet in de trommel van de droger kunnen klimmen. Houd daarom de deur van de droger gesloten, als hij niet gebruikt wordt.

Gebruik volgens de voorschriften

• Constructieve wijzigingen of veranderingen aan het toestel zijn uit veiligheidsoverwegingen niet toegestaan.
• Gebruik het toestel alleen voor het drogen van huishoudtextiel. Als het voor verkeerde doeleinden wordt gebruikt of foutief wordt bediend, wordt eventueel ontstane schade niet door de garantiebepalingen gedekt.
• Alleen in water gewassen textiel drogen. Goed dat met brandgevaarlijke reinigings- of oplosmiddelen (wasbenzine, alcohol, middelen om vlekken te verwijderen enz.) behandeld is, mag niet in de wasdroger gedroogd worden. Brandgevaar! Explosiegevaar!
• Stukken wasgoed die schuimrubber of op rubber lijkend materiaal bevatten mogen niet in de machine gedroogd worden. Brandgevaar!
• Was in zeer slechte toestand (sterke slijtage) en was met losse vullingen (kussens) die open zouden kunnen zijn, mogen niet gedroogd resp. opgefrist worden. Brandgevaar!
• Was met onbuigzame onderdelen (vloermatten) en te volle trommels bedekken de luchtspleet. Houd een vulhoeveelheid aan van max. 7 kg. Oververhitting! Brandgevaar!
• Alleen was drogen waarin zich geen explosieve voorwerpen (aanstekers, spuitbussen) bevinden. Brandgevaar! Explosiegevaar!
• Na ieder droogproces de pluizenzeef reinigen.
• Bij was/droogzuilen geen voorwerpen op de droger zetten, omdat deze er tijdens het drogen af kunnen vallen.
• De afdekkap van de gloeilamp voor de trommelverlichting moet goed vastgeschroefd zijn.

Opstelling en aansluiting

• Lees de aparte Installatie-aanwijzingen! Vraag eventueel een schoorsteenveger of de afdeling bouw- en woningtoezicht van de gemeente om raad.
• Controleer de droger op transportschade. Een beschadigd toestel in geen geval aansluiten! Neem in dat geval contact op met de leverancier.
• Als u de droger gaat vervoeren, eerst het sokkelpaneel verwijderen!
• Plaats de wasdroger niet in een ruimte waar het kan gaan vriezen!
  • Zet de droger waterpas!
• Bij opstelling direct naast een fornuis: tussen fornuis en wasdroger moet een warmte-isolerende, niet brandbare plaat worden geplaatst (afmeting 85 x 57,5 cm).
• De stekker van het toestel moet ook na de opstelling goed bereikbaar zijn.
• De afgevoerde lucht mag niet in een schoorsteen of centraal afvoersysteem geleid worden; de droger dient een eigen afvoerkanaal te hebben.
• De wasdroger niet opstellen in een ruimte waarin zich afvoergebonden kolen-, olie- of gastoestellen bevinden en waarin de onderdruk 0,04 mbar of meer bedraagt.
• Zorg voor voldoende ventilatie in de ruimte waar de wasdroger staat, om onderdruk te voorkomen.
• Een vaste aansluiting aan het elektriciteitsnet mag alleen door een erkend installateur worden gemaakt.
• De droger zuigt lucht aan. Houd daarom de omgeving van het apparaat schoon en leg er ook geen aanzuigbare en brandbare voorwerpen (bijv. stro, zaagsel) voor neer. Brandgevaar!

i Algemene aanwijzingen

• Gesteven wasgoed laat aanslag in de trommel achter en hoort daaromniet in de droger.
• Als u meer goed in de droger doet dan in de programmatabel aangegeven, moet u rekening houden met kreukvorming! Bij erg teer textiel max. 1,5 kg in de droger doen.
• Te uwer informatie: slijtage (en daardoor pluizen) ontstaat voor 70 procent bij het dragen van kleding, voor 20 procent bij het wassen en slechts voor 10 procent bij het drogen in de wasdroger. De pluizen verzamelen zich in de pluizenzeef. Bij machinaal drogen ontstaat slechts ca. 0,03 gram pluizen per kilo wasgoed.

Afvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen zijn niet milieu-onvriendelijk en kunnen hergebruikt worden.

De kunststof delen zijn voorzien van een internationaal gebruikte codering:

• PE<voor polyethyleen, bijv. de folieverpakking,
• PS<voor polystyreen, bijv. de hoekbeschermers (volkomen CFK-vrij),
• PP<voor polypropyleen,

Het karton is van oud papier gemaakt en wij adviseren u dit ook weer in een container voor oud papier te deponeren.

Oude machine

Waarschuwing! Als u de machine afdankt, neem dan de volgende maatregelen: stekker uit het stopcontact trekken, aansluitsnoer afsnijden, stekker en snoer weg-gooien en deurslot onbruikbaar maken. U voorkomt daarmee, dat spelende kinderen elkaar of zichzelf in de machine opsluiten en daardoor in levensgevaar komen. Zorg voor milieuvriendelijke verwerking van het toestel. Informeer bij uw gemeente naar de mogelijkheden voor afvalverwerking in uw woonplaats. De materialen zijn conform hun aanduiding opnieuw te gebruiken. Oude apparaten kunnen met standaardgereedschap (kruiskop-schroevendraaier, hamer) gedemon-teerd worden.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Milieutips

Milieutips

• Gebruik bij het wassen geen wasverzachter! Wasgoed dat u in de wasdroger droogt wordt ook zonder wasverzachter wollig en lekker zacht. Probeer het maar eens!
• Wasgoed losjes in de droger doen! Zo voorkomt u langere droogtijden en kreukvorming.
• Wasgoed goed centrifugeren! Hoe hoger het centrifugetoerental, des te zuiniger en sneller gaat het drogen.

Aanwijzingen m.b.t. verbruik, afhankelijk van het centrifugetoerental, vindt u in onderstaande tabel. De aanwijzingen gelden voor 7 kg was- goed, gedroogd in het programma KASTDROOG/A RANGER:

Gecentrifugeerd met: Droogproces:
Omwentelingenper minut	Restvochtigheid		Benodigde tijdin minuten	Energieverbruik inkWh
	inlitres	in%
1000 4,2 60 103 3,9
1400 3,64 52 94 3,7
1600 3,43 49 83 3,2

• Zorg ervoor dat de ruimte goed geventileerd wordt!
• Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt die in de programmatabel vermeld staan.
• Kies het juiste droogprogramma! Kies het voor soort en hoeveelheid wasgoed passende programma. Zo werkt de droger het meest economisch. Een paar verbruikswaarden:

Milieutips

Droogprogramma	Droogtegraad	Vulgewicht in kg	Duur in minuten	Energieverbruik in kWh
Katoen1	KASTDROOG/A RANGER	7 103 3,9
Katoen1	STRIJKDROOG/A REPASSER	7 78 3,05
Mengweefsels2	KASTDROOG/A RANGER	3 32 1,15

Aanwijzing: Programma-instellingen voor een controle volgens EN 61121 MENGWEEF-SELS KASTDROOG zonder ingedrukte toets "LAGE TEMP/DELICAT".

1) gecentrifugeerd met 1000 tpm
2) gecentrifugeerd met 1200 tpm.

- Als de hoeveelheid wasgoed te klein is voor een bepaalde droogheids graad (bijv. STRIJKDROOG ), kunt u het beste in stappen werken: vul de droger en kies programma STRIJKDROOG ; neem na beeindiging van het programma het strijkgoed uit de droger. Droog de rest van het goed met programma KASTDROOG verder.

• Toets "LAGE TEMP/DELICAT" alleen gebruiken bij vulgewichten tot 3 kg!
• Pluizenzeef na ieder droogproces reinigen.

Beschrijving van de machine

Beschrijving van het toestel

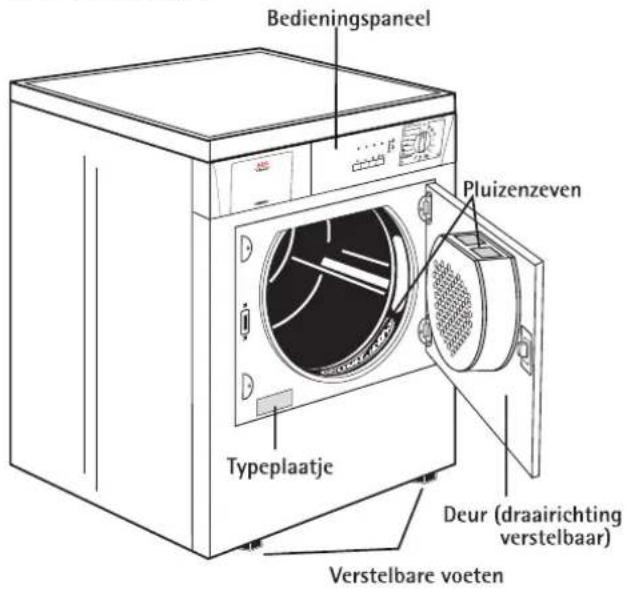

Frontaanzicht

Bedieningspaneel Pluizenzeven Typeplaatje Deur (draairichting verstelbaar) Verstelbare voeten

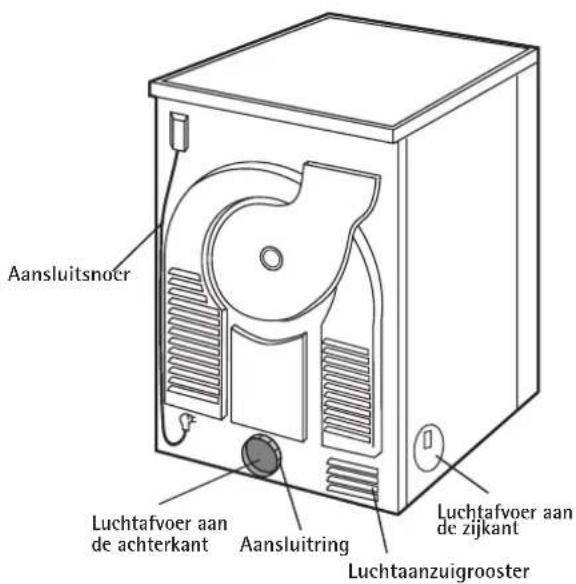

Achteraanzicht

Aansluitsnoer Luchtaafvoer aan de achterkant Aansluitring Luchtaanzuigrooster Luchtaafvoer aan de zijkant

Beschrijving van de machine

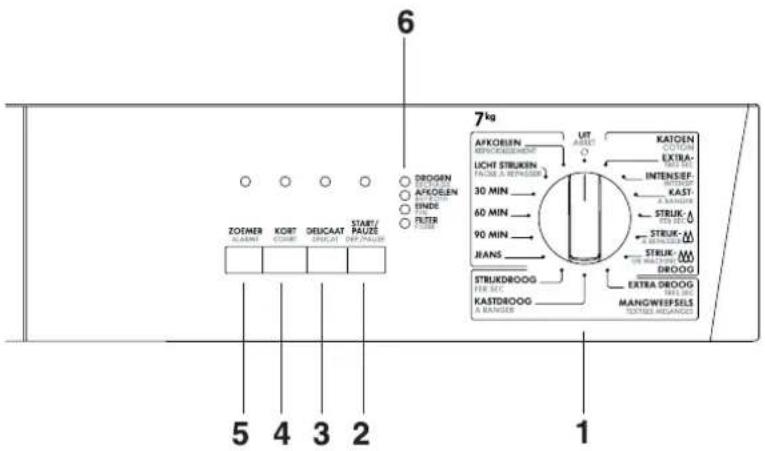

Bedieningspaneel

6 7kg APXOBIEN APXOBIEN UPHIT STRUKEN FACIJE A REPRAJEN 30 MIN 60 MIN 90 MIN JIANS STRIUKDROOG FOR SEC. KASTDROOG A BANGES LIT ARES KATOEN COTAIN EXTRA- INTENSEF KAST A KATUER STRUK STRUK-M MANGWEIPSELS TORTIS REACHES EXTRA DROOG MANGWEIPSELS TORTIS REACHES 5 4 3 2 1

1 Programmakiezer

De programmakiezer kan rechtsom en linksom gedraaid worden.

U heeft de keuze uit automatische droogprogramma's en de op tijd drogen programma's voor het nadrogen van enkele kledingstukken.

Om een programma te annuleren draait u de programmakiezer op "UIT/ARRET".

Na het drogen moet de programmakiezer op "UIT/ARRET" gedraaid worden. De machine is uitgeschakeld".

2 Toets START/PAUZE-MARCHE/PAUSE

Na instelling van het programma drukt u op deze toets om het programma te starten.

Indien de deur van het toestel of het deurtje in de sokkel tijdens de afwerking van het programma geopend wordt, moet deze toets na het sluiten van de deur weer ingedrukt worden om het programma voort te zetten.

De start-toets moet ook ingedrukt worden als een stroomonderbreking geweest is en nadat u, tijdens het programma, de waterhouder na het oplichten van het lampje "waterhouder" geleegd en weer aangebracht heeft. In beide gevallen knippert het lampje van de START/PAUZE-MARCHE/ PAUSE-toets.

3 Toets LAGE TEMP/DELICAT

Druk deze toets voortijds in als u fijne was gaat drogen.

Het betreffende lampje licht op.

In alle droogprogramma's, ook de tijdprogramma's, wordt de verwarming van 2400 W naar 1400 W verminderd. Als de toets niet ingedrukt wordt, worden alle programma's met volle verwarming afgewerkt.

Deze optie kan niet in combinatie met de functie KORT/COURT worden gekozen.

4 Toets KORT/COURT

Wanneer u op deze toets drukt, wordt de droogtijd voor de volgen-de KATOEN-programma's verkort:

• "EXTRADROOG/TRES SEC"
- "INTENSIEFDROOG/ INTENSIVE"
• "KASTDROOG/A RANGER".

Het betreffende lampje licht op.

Deze optie kan niet in combinatie met de functie DELICAAT./DELCAT worden gekozen.

5 Toets ZOEMER/ALARME

Er klinkt een geluidssignaal:

• als er een programma wordt gekozen
• als er op de toetsen wordt gedrukt
• als er een verkeerde optie wordt gekozen
• als er wordt geprobeerd om het programma of de opties tijdens een cyclus te wijzigen
• als de machine tijdens de antikreukfase
• aan het einde van het programma
• als de machine niet goed functioneert Door op deze toets te drukken, wordt het geluidssignaal geschakeld. Het lampje boven de toets zal gaan branden.

6 Programmaindicatie

De lampjes geven volgende functies aan:

• Controlelampje DROGEN/SECHAGE
  Dit lampje geeft aan dat de machine in de droogfase is.
• Controlelampje AFKOELEN/REFROID..
  Dit lampje geeft aan dat de machine in de afkoelfase is. Deze fase duurt 10 minuten.
• Controlelampje EINDE/FIN.
  Dit lampje licht op aan het einde van de afkoelfase en blijft gedurende de antikreukfase en aan het einde van het programma ingeschakeld.
• Controlelampje FILTER/FILTRE.
  Dit lampje geeft aan dat de zeven gereinigd moeten worden.

Beknopte gebruiksaanwijzing

Beknopte gebruiksaanwijzing

• Wasgoed zo goed mogelijk centrifugeren.
• Wasgoed voorbereiden.
• Deur openen en wasgoed in de droger doen.
• Deur sluiten. Attentie! Wasgoed niet tussen de deur klemmen.
• Droogprogramma instellen – m.b.v. de programmakiezer
• eventueel toets ZOEMER/ALARME en/of KORT/COURT of DELICAAT/DELCAT -indrukken.
• Programma starten, daartoe toets START/PAUZE-MARCHE/ PAUSE indrukken.
  Terwijl het programma loopt, kunt u de deur openen om goed uit de machine te nemen of erin te doen.
  Na beëindiging van het programma:
• Toestel uitschakelen (programmakiezer op "UIT/ARRET" draaien). De lampjes gaan uit.

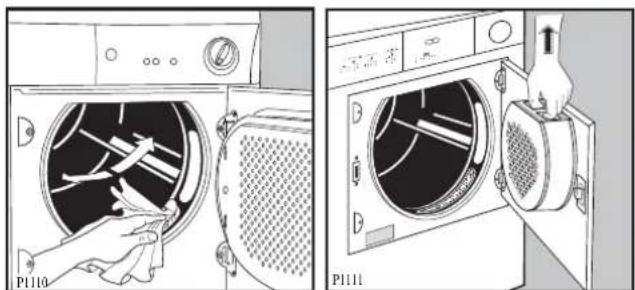

• Pluizenzeef reinigen
• Wasgoed uit de machine nemen.

Drogen

i Vóór het in gebruik nemen

Vóór de eerste ingebruikname adviseren wij u de trommel met enkele licht vochtige, schone doeken te vullen en de machine circa 30 minuten te laten werken: UIT-toets indrukken, programma 30 MIN kiezen en Start-toets indrukken. Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd.

Wasgoed voorbereiden

• Om te voorkomen dat het wasgoed een kluwen vormt: ritssluitingen sluiten; slopen dichtknopen; losse stofceintuurs e.d. samenbinden.
• Zakken leegmaken.
• Metalen delen (paperclips, veiligheidsspelden enz.) verwijderen.
• Kleding van dubbelzijdige stof binnenstebuiten keren (bijv. bij met katoen gevoerde jacks de katoenen kant naar buiten). Dit soort weef-sels droogt dan beter.
• Wasgoed losjes in de machine doen.

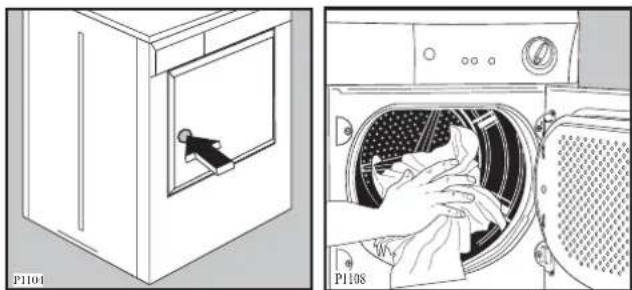

Deur openen

• Stevig tegen de deur drukken

Wasgoed in de droger doen

- Wasgoed losjes in de droger doen. Deur sluiten en er op toezien dat geen wasstukken tussen de deur geklemd kunnen raken.

Drogen

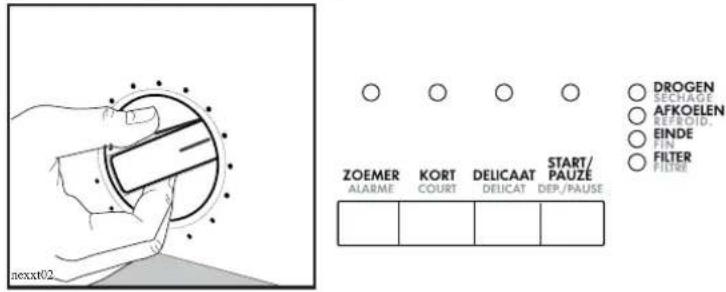

Droogprogramma of droogtijd instellen.

- Droogprogramma of droogtijd instellen. De lampjes DROGEN/SECHAGE, AFKOELEN/REFROID. en EINDE/FIN gaan branden. Het lampje van de START/PAUZE - DEP./PAUSE-toets knippert en de tijdsduur van het gekozen programma verschijnt op het display.

DROGEN SECHAGE AFKOELEN REFROID. EINDE FIN FILTER FIBRE ZOEMER ALARME KORT COURT DELICAAT DEUCAT START/ PAUZE DEP/PAUSE nexxt02...

Toets DELICAAT/DELICAT en/of ZOEMER/ALARME of KORT/COURT eventueel indrukken.

Droogprogramma starten

START/PAUŽE-DEP./PAUSE-toets indrukken: het betreffende lampje knippert niet meer. Het programma start.

Alleen het lampje DROGEN/SECHAGE blijft ingeschakeld.

Opdat het goed kan afkoelen, wordt 10 minuten vóór beëindiging van het programma automatisch de afkoelfase ingeschakeld. Het betreffende lampje licht op.

Na deze fase kunt u het wasgoed uit de droger nemen.

Wasgoed uitnemen of inleggen

U kunt het droogproces te allen tijde onderbreken, om wasgoed uit de machine te nemen of erin te doen.

Deur openen.

Voorzichtig! Wasgoed en trommel kunnen heet zijn.

Wasgoed uitnemen of inleggen.

Deur sluiten.

Toets START/PAUZE-DEP./PAUSE indrukken om het droogproces voort te zetten.

Drogen

Beëindiging van het droogproces

Als u, na het beëindigen van het programma, de was niet direct uit de machine neemt, zal de antikreukfase beginnen. Tijdens een duur van 30 minuten draait de trommel in bepaalde intervallen. Zo blijft uw wasgoed los, zacht en kreukvrij.

De machine stopt automatisch aan het einde van de antikreukfase, de controlelampjes EINDE/FIN en FILTER/FILTRE blijven ingeschakeld. Een akoestisch signaal klinkt in bepaalde intervallen (als u de toets ZOE-MER/ALARME ingedrukt heeft).

Droger uitschakelen

Toestel uitschakelen (programmakiezer op "UIT/ARRET" draaien). De lampjes gaan uit. Vuldeur openen en het wasgoed eruit nemen. Als u de deur opent en sluit voordat u de programmakiezer op "UIT/ARRET" heeft gedraaid, dan gaan de controlelampjes van de zojuist beëindig-de programmafasen aan. De duur van het programma verschijnt op het display.

Deur openen en wasgoed uit de droger nemen.

Opmerking! Wanneer het droogprogramma voortijdig beeindigd moet worden, kunt u om stuwwarmte in het apparaat te voorkomen, het beste altijd het programma AFKOELEN/REFROID. inschakelen: programmakiezer op stand "UIT/ARRET" draaien, programma (AFKOELEN/REFROID.) kiezen en START-toets indrukken.

Pluizenzeef reinigen

Om een ongehinderde luchtcirculatie tijdens het droogproces te garanderen, dient u na ieder droogproces de pluizenzeef te reinigen. Controleer ook of zich waspluizen of andere resten in de trommel bevinden en verwijder die direct.

Het geleidingsvermogen aanpassen

Het geleidingsvermogen aanpassen

Water bevat kalk en minerale zouten, in hoeveelheden die afhangen van de geografische locatie. Hierdoor kan het geleidingsvermogen van het water van plaats tot plaats verschillen.

Aanzienlijke afwijkingen van het geleidingsvermogen van het water ten opzichte van de door de fabriek ingestelde waarde zouden het restvocht van het wasgoed na afloop van het drogen enigszins kunnen beïnvloeden.

U kunt de gevoeligheid van de droogsensor regelen. Ga daarbij als volgt te werk:

Werkwijze

Draai aan de knop voor de programmakeuze om hetapparaat in te schakelen. Druk in de keuzemodus deknoppen 1en 3 tegelijk in. Houd de knoppen ingedrukt tot de controlelampjesboven elke knop knipperen en een van decontrolelampjes die de droogfase "DROGEN", hetafkoelen "AFKOELEN" of het einde van dedroogcyclus "EINDE" aanduiden, verlicht blijft.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Geleidingsvermogen aanpassen:

Druk verschillende malen op de knop "START/PAUZE" Het niveau van het geleidingsvermogen wordt aangeduid door de controlelampjes van de fase die in verschillende combinaties oplichten als volgt

Brandend lampje	Geleidingsvermogen	Waarde μS/cm bei 25°C
EINDE	Laag < 300
AFKOELEN	Medium 300	600
DROGEN	Hoog > 600

Normaliter is het apparaat in de fabriek ingesteld op de hogste stand; sommige modellen kunnen echter anders ingesteld zijn.

Nieuwe stand in het geheugen opslaan:

Druk knoppen 1 en 3 tegelijk in.Houd de knoppen ingedrukt tot de controlelampjes boven elke knop knipperen en u de zoemer hoort.

Programmatabellen

Automatische droogprogramma's

Soort textiel Droogprogramma		Belading droog gewogen wasgoed (1)kg
KATOEN	EXTRADROOG/TRES SEC	7
	INTENSIEFDROOG/INTENSIVE	7
	KASTDROOG/A RANGER	7 (*)
	STRIJKDROOG/FER SEC	7
	STRIJKDROOG/A REPASSER-	7 (*)
	STRIJKDROOG/EN MACHINE	7
MENGWEEFSELS	EXTRADROOG/TRES SEC	3
	KASTDROOG/A RANGER	3 (*)
	STRIJKDROOG/FER SEC	3
Oberhemden und Blusen, für minimalen Bügelwand	LICHT STRIJKEN/FACILE A REPASSER	bis 2
Jeans, sweatshirts, enz.	JEANS	7

(\*) Programma's volgens IEC 61121.

- JEANS. Speciaal programma voor vrijetijdskleding zoals jeans, sweatshirts, enz., van verschillend materiaal (bijv. boordjes en naden).

Op tijd drogen

Soort textiel	Tijdsduur in min.	Wäsche- menge (1)kg	Droogprogramma
KATOEN 90 min		7 90 MIN
KATOEN 60 min		7 60 MIN
MENGWEEFSELS 30 min		3 30 MIN

De programmastand "AFKOELEN/REFROID." kan voor het luchten van kledingstukken die u anders enige tijd buiten gehangen zou hebben, gebruikt worden. Het programma duurt 10 min.

Belading

Eigenlijk zou u het wasgoed steeds moeten wegen. Wegen is omslachtig, daarom geven wij u een ander hulpmiddel:

• katoen en linnen: volle belading, maar niet proppen
  • synthetische stoffen: halfvolle belading
• fijne was: éénderde van de trommel

Informatie over textiel

Informatie over textiel

Wasetiketten

Controleer of het wasgoed geschikt is om machinaal gedroogd te worden. Op het wasetiket moet één van de volgende symbolen te vinden zijn:

Machinaal drogen is mogelijk; de textielfabrikant geeft niet aan of het betreffende stuk normaal of met DELICAATeratuur gedroogd moet worden.

Normaal drogen

Voorzichtig drogen (toets "DELICAAT/DELICAT" indrukken!).

Mag niet machinaal gedroogd worden.

Als u geen van deze symbolen vindt:

Droog witte was, bonte was en mengweefsels op normale temperatuur. Druk toets "DELICAAT/DELCAT" in als u teer textiel droogt. Wij raden u aan bij het aanschaffen van textiel op de wasetiketten te letten.

• Wol en dons
  Voor het nabehandelen van wollen goed tot max. 1 kg vulgewicht kiest u het programma "OPFRISSEN/RAFRAICHIR."
• Teer textiel
  Druk bij het drogen van teer textiel (bijv. acryl of viscose) en textiel met het wasetiket ①lijd toets "DELICAAT/DELICAT" in.

- Tricot, gebreid textiel

Tricot en gebreid textiel krimpen snel! Laat het daarom niet te droog worden. Bij textiel van goede kwaliteit is de kans op krimpen echter gering.

• Nieuw gekleurd textiel

Droog nieuw gekleurd textiel niet samen met licht gekleurde stukken wasgoed. Het goed zou kunnen verkleuren.

Reiniging en onderhoud

De buitenkant

De buitenkant van de machine kunt u, naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op. Nalappen met schoon water en daarna droogzemen.

Belangrijk: Gebruik nooit spiritus, terpentine en dergelijke oplosmiddelen.

Het zeefgedeelte

Een heel klein gedeelte van de pluizen komt toch ondanks de pluizen-zeef in het omringende zeefgedeelte terecht. Maak daarom van tijd tot tijd het gehele zeefgedeelte schoon.

P1109

Pluizenzeef reinigen

Om een ongehinderde luchtcirculatie tijdens het droogproces te garan-deren, dient u na ieder droogproces de pluizenzeef te reinigen. Controleer ook of zich waspluizen of andere resten in de trommel bevinden en verwijder die direct.

Ontgrendelingstoets van het zeefdeksel naar beneden drukken.

Pluizenzeef losnemen.

Pluizen van de pluizenzeef verwijderen. Dat gaat het makkelijkst als u uw hand vochtig maakt.

Pluizenzeef weer inzetten.

P110 P111

Reiniging en onderhoud

Zonder pluizenzeef kan het zeefdeksel niet dicht en kan de deur niet gesloten worden.

Voorzichtig! Droger niet met beschadigde of verstopte pluizenzeef gebruiken!

Verbaast u zich niet over de hoeveelheid fijn pluis. Dit pluis ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het wordt door de wind weggeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt. Indien nodig kunnen de zeven onder stromende kraan met een borstel gereinigd worden. De zeef in de deursponning kan verwijderd worden (zie figuur). Deze zeef kan met het vleugeltje naar rechts of links gemonteerd worden.

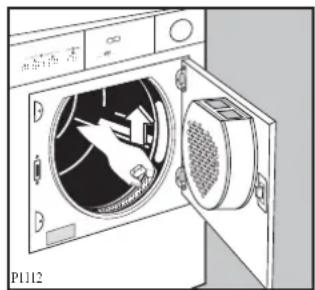

Attentie! Reinig de trommel van edelstaal niet met schuurmiddelen of staalwol

Door wasverzachter of kalk in het water kan zich op de trommel een nauwelijks zichtbare aanslag vormen. De droger kan de droogheidsgraad van het wasgoed dan niet meer betrouwbaar aftasten. Het wasgoed komt vochtiger uit de droger dan u zou verwachten.

De binnenkant van de trommel en de trommelribben met een huis-houd-schoonmaakmiddel (bijv. met azijn) vochtig afnemen.

Paneel en bedieningselementen reinigen

Attentie! Gebruik geen middelen voor het onderhoud van meubelen of agressieve reinigingsmiddelen.

Paneel en bedieningselementen met een vochtige doek afnemen. Alleen warm water gebruiken.

Wat is er aan de hand als ...

Aan de hand van onderstaande aanwijzingen kunt u kleine storingen aan het toestel zelf opheffen. Als u toch voor één van de hier vermelde storingen of vanwege foutieve bediening de Klantenservice inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

Storing Mogelijke oorzaak		Oplossing
De droger werkt niet	De stekker zit niet in het stopcontact. Stekker in het stopcontact steken
	"START/PAUZEMARCHE/ PAUSE" - toets ingedrukt.	"START/PAUZEMARCHE/ PAUSE" -toets opnicuw indrukken
	Geen programma ingesteld Programma instellen
	Deur staat open Deur sluiten
	De zekering in de huisinstallatie is niet in orde	Zekering vervangen resp. inschakelen
Het droogresultaat is niet zoals gewenst.	Verkeerd programma gekozen	De volgende keer een ander (tijd)programma instellen
	Pluizenzeef verstopt Pluizenzeef reinigen
	Verkeerd vulgewicht Aanbevolen vulgewicht aanhouden
	Wasgoed niet voldoende gecentrifugeerd	Wasgoed voldoende centrifugeren
	Aanslag op de binnenzijde van de trommel of op de trommelribben	Aanslag verwijderen
De trommelverlichting werkt niet.	Programmakiezer op de stand UIT draaien.	Programmakiezer op een wille-keurig programma draaien.

Wat is er aan de hand als ...

Storing Mogel	jke oorzaak	Oplossing
Het droogproces duurt ongewoon lang.	Pluizenzeef verstopt. Pluizenzeef reinigen
	Transport afvoerlucht gestoord	Afvoerslang zonder knikken richten en/of afvoerwegen reinigen
De deur kan niet gesloten worden.	Pluizenzeef niet ingezet en/of zeefdeksel niet op z'n plek.	Pluizenzeef inzetten en/of zeefdeksel op z'n plek zetten
De droger beëindigt automatisch het roogproces: indicatie "EINDE/FIN" gaat kort na de programma-start branden	Voor het gekozen programma is te weinig of te droog wasgoed in de droger gedaan.	Tijdprogramma of hogere droogheids-graad (bijv. EXTRADROOG/ TRES SEC of KASTDROOG/A RANGER) instellen
Het droogproces duurt ongewoon lang.4.5 uur na begin van het droogproces:-brandt indicatie EINDE-klinkt een akoestisch signaal-wordt het droog-proces afgebroken	Toets "DELICAAT/DELICAT" ingedrukt en vulgewicht te groot.	Programmakeuze controleren: toets "DELICAAT/DELICAT". is alleen zinvol bij vulgewichten tot 3 kg.
	Vulgewicht te groot	Vulgewicht reduceren, droogproces weer starten
	Wasgoed te vochtig Wasgoed voldoende centrifugeren

Technische gegevens

Technische gegevens

Hoogte x breedte x diepte 85x60x57 cm

Diepte bij open deur 107 cm

In hoogte verstelbaar 6 mm

Vulgewicht (afhankelijk van het programma) max. 7 kg

(Afwijkende vulgewichten in andere landen zijnhet gevolg van afwi- kende meetmethoden)

Toepassingsgebied Haushalt

Geschikt voor omgevingstemperatuur +5°C bis +35°C

C€ Dit toestel voldoet aan de volgende EG-richtlijnen:

- 73/23/EEG van 19.2.1973 "laagspanningsrichtlijn"

- 89/336/E336/EEG van 3.5.1989 "EMC-richtlijn", incl. wijzigings-richtlijn 92/31/EEG

De machine is voorzien van een drie-aderig aansluitsnoer en stekker met randaarde.

Gegevens over netspanning, stroomsoort en vereiste zekering zijn op het typeplaatje aangegeven. Het typeplaatje is bij de vuldeur aangebracht (zie hoofdstuk "Beschrijving van het apparaat").

De stekker mag u uitsluitend plaatsen in een stopcontact met ran- daarde; de machine dient deugdelijk geaard te zijn.

Het aansluitsnoer mag u niet verlengen. Indien het snoer te kort blijkt te zijn, laat uw installateur dan of een langer snoer aan de machine monteren of het stopcontact verplaatsen.

Het gebruik van een verlengsnoer of kabelhaspel is niet toegestaan. In bad- of doucheruimten moet doorgaans een zogeheten «vaste aansluiting» gemaakt worden; raadpleeg uw installateur.

Let op:

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan bovenstaande veiligheidsvoorschriften. Het aansluitsnoer mag uitsluitend door de ELGROEP FABRIEKSSERVICE vervangen worden.

Het aansluitsnoer moet gemakkelijk te bereiken zijn nadat de machine geïnstalleerd is.

Let op:

De stekker moet na het installeren van het apparaat toegankelijk blijven.

Uitpakken/Extra leverbare accessoires

Uitpakken

Verwijder de polyethylene zak met de polysterene vulling voordat u het toestel in gebruik neemt. Plackband van de bovenzijde van de trommel verwijderen.

Via uw vakhandelaar zijn onderstaande accessoires leverbaar, bij de officiële dealer of AEG service is een speciale set verkrijgbaar

Verbindingsset

Uw handelaar kan u een speciale verbindingsset leveren, waarmee u de droger veilig op een wasautomaat met een bovenblad-diepte tussen 48 en 60 cm kunt plaatsen. Dat bespaart u aanzienlijk ruimte. De montage-instructies worden bij de verbindingsset geleverd. Lees deze aanwijzing aandachtig door.

In het hoofdstuk „Wat te doen als ...“ worden een aantal storingen genoemd die zelf te verhelpen zijn. Kijk daar eerst in geval van storing. Als daar geen aanwijzingen te vinden zijn, wendt U zich dan tot Uw serviceafdeling. Deze is bij U in de buurt en kan – als dat nodig is – snel ter plekke zijn. (Adressen en telefoonnummers vindt U in het register „Garantievoorwaarden/serviceafdelingen“.)

Bereidt het gesprek in ieder geval goed voor. Daarmee maakt U de diagnose gemakkelijker alsmede het besluit of een bezoek van de service-dienst nodig is. Met onze checklist kan belangrijke informatie voordat U gaat telefoneren genoteerd worden:

Noteer het PNC-nummer en het S-nummer. Deze twee vindt U op het merk- en type-aanduidingsplaatje achter de vuldeur van de wasdroger.

Prod. No. ....

Ser. No.

AEG Electrolux Mod. xxxxxxx Type xxxxxxxx Prod.No. xxxxxxxxxxxxx xxx-xxxV~xxHz xxxxW xx-A= Ser.No. CE IPX4

Schrijf verder zo precies mogelijk op:

• Hoe uit de storing zich?
- Onder welke omstandigheden treedt de storing op?

Wanneer ontstaan er voor Uook tijdens de garantieperiode kosten?

• als U de storing met behulp van de storingstabel (zie hoofdstuk „Wat te doen als...“) zelf had kunnen opheffen,
• als meerdere bezoeken van de monteur van de technische dienst nodig zijn omdat hij voor zijn bezoek niet alle belangrijke informatie gekregen heeft en nu b.v.reserveonderdelen moet halen. Deze extra ritten kunnen vermeden worden als het telefoontje op de hiervoor beschreven manier goed voorbereid wordt.

Garantiebepalingen

België

WAARBORGVOORWAARDEN

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen bekruk.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
   • voor het toestel oneigenlijke bedrijfsomstandigheden

10. contact met agressieve stoffen.

11. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

12. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
13. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.
14. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de beno-digde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hier-door ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
15. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
16. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
17. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
18. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassort, klimaatorstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719

1502 LEMBEEK

Tel.: [phone]

Servicepunten

België

		Telefon	Telefax
Electrolux Home Products Belgium	Consumer services	02/363.04.44	02/363.04.00
ELECTROLUX SERVICE			02/363.04.60
Bergensesteenweg 719
1502 Lembeek
E-mail:
[e-mail]

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg
