UXL30R - Hi-Fi set JVC - Gratis gebruiksaanwijzing en handleiding

Producttype	Hi-fi-keten
Merk	JVC
Model	UXL30R
Uitgangsvermogen	100 W (50 W + 50 W) bij 6 Ω (10% THD)
Voeding	AC 230 V, 50 Hz
Stroomverbruik (werking)	90 W
Stroomverbruik (stand-by)	1,2 W
FM-tuner	87,50 MHz - 108,00 MHz
AM-tuner	MG 522 kHz - 1629 kHz, LG 144 kHz - 288 kHz
CD-speler	CD, CD-R, CD-RW ; dynamisch bereik 85 dB, signaal/ruisverhouding 90 dB
Cassettedeck	Type I, II, IV ; frequentiebereik 60 Hz - 14.000 Hz (type I)
Laagluidspreker	Conisch 10,0 cm x 2
Hoogluidspreker	Conisch 4,0 cm x 1
Luidsprekerimpedantie	6 Ω
Optische digitale uitgang	Ja (OPTICAL DIGITAL OUT)
Aux-ingang	AUX (analoge audio-ingang)
Hoofdtelefoonaansluiting	Ja (PHONES)
RDS	Ja (FM) : PS, PTY, RT, Enhanced Other Networks
Timers	Dagelijks, opname, uitschakeling
CD-functies	Normaal, geprogrammeerd, willekeurig, herhaling
Cassette-opname	Direct CD, geprogrammeerd, handmatig
Veiligheid	CD-ladevergrendeling, overspanningsbeveiliging, ventilatie vereist

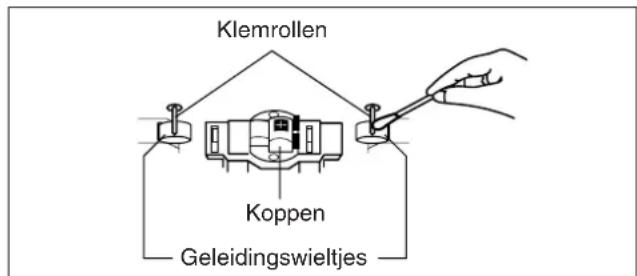

Onderhoud	Reiniging cassettekoppen, CD-reiniging, oplosmiddelen vermijden

Veelgestelde vragen - UXL30R JVC

Hoe stel ik de klok in op de JVC UXL30R keten?

Druk op CLOCK/TIMER. Het cijfer van de uren knippert. Gebruik UP of DOWN om het uur in te stellen, druk vervolgens op CLOCK/TIMER. De minuten knipperen, stel ze op dezelfde manier in en druk opnieuw op CLOCK/TIMER.

Hoe neem ik een cd op op cassette?

Plaats een cassette en een cd. Druk op CD en vervolgens op ■ indien nodig. Voor een directe opname drukt u op REC. De opname begint en stopt automatisch aan het einde van de cd. U kunt ook de programmamodus gebruiken.

Hoe gebruik ik de uitschakeltimer?

Terwijl het apparaat is ingeschakeld, drukt u op SLEEP. De duur tot uitschakeling wordt weergegeven. Druk meerdere keren om een duur te kiezen (10 tot 90 minuten). Het apparaat schakelt automatisch uit.

Wat te doen als de cd-speler de schijf niet leest?

Controleer of de schijf met het label naar boven is geplaatst. Reinig de schijf met een zachte doek van het midden naar de rand. Als het probleem aanhoudt, probeer dan een andere cd. De lade moet correct gesloten zijn.

Hoe stem ik een FM-zender af?

Druk op FM/AM om FM te selecteren. Houd de toets ▶ of ◀ ingedrukt om automatisch te zoeken. Laat los wanneer een zender is gevonden. U kunt ook kort indrukken voor handmatig afstemmen.

Hoe gebruik ik de RDS-functie?

Wanneer u naar een FM-zender met RDS luistert, gaat het RDS-lampje branden. Druk op DISPLAY (oranje) om de zendernaam, het programmatype of de radiotext weer te geven. Gebruik PTY SEARCH om te zoeken naar een programmatype.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken licht bevochtigen met een verdunde neutrale reinigingsoplossing. Gebruik nooit oplosmiddelen zoals benzeen of thinner. Vermijd insectensprays.

Wat te doen als de afstandsbediening niet werkt?

Controleer of er geen obstakels zijn tussen de afstandsbediening en de sensor. Vervang de batterijen door twee nieuwe batterijen van hetzelfde type (R6/AA). Als het probleem aanhoudt, reinig dan de batterijcontacten.

Hoe sluit ik externe luidsprekers aan?

Gebruik de aansluitingen aan de achterkant van het apparaat. Sluit de positieve draad (+) aan op de rode aansluiting en de negatieve (-) op de zwarte. Zorg ervoor dat de impedantie van de luidsprekers minimaal 6 Ω is. Kortsluit de draden niet.

Hoe bescherm ik opnamen op cassette?

Verwijder de beschermingslipjes aan de zijkant van de cassette. Om opnieuw op te nemen, bedek de gaten met plakband. Gebruik type I-cassettes voor opname.

GEBRUIKSAANWIJZING UXL30R JVC

Verwijder de stekker uit het stopcontact om de stroomtoevoer helemaal uit te schakelen (het lampje STANDBY/ON gaat uit).

Met de toets is het niet mogelijk om de stroomtoevoer naar de eenheid helemaal uit te schakelen. U moet hiertoe de stekker uit het stopcontact verwijderen.

• Als de eenheid in standby staat, is het lampje STANDBY/ON rood van kleur.
• Als de eenheid is ingeschakeld, is het lampje STANDBY/ON groen van kleur.

De stroomtoevoer kan met behulp van de afstandsbediening worden geregeld.

LET OP

Ter vermindering van gevaar voor brand, elektrische schokken, enz.: 1. Verwijder geen schroeven, panelen of de behuizing. 2. Stel het toestel niet bloot aan regen of vocht.

LET OP

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen. - Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1 Voorkant:

Geen belemmeringen en voldoende ruimte.

2 Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

3 Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Wij bedanken u voor de aankoop van een van onze JVC-producten. Alvorens deze eenheid te gebruiken, is het raadzaam deze handleiding zorgvuldig door te lezen om het beste uit de eenheid te halen. Bewaar deze handleiding goed zodat u er later nog dingen in kunt opzoeken.

Over deze handleiding

Deze handleiding is als volgt ingedeeld:

• In deze handleiding wordt met name ingegaan op de bediening van de knoppen op de afstandsbediening. Tenzij anders vermeld, kunt u voor de meeste handelingen zowel de knoppen op de afstandsbediening als de knoppen op de eenheid gebruiken, mits de namen of symbolen van de betreffende knoppen met elkaar overeenkomen of op elkaar lijken.
• Algemene informatie die voor veel functies hetzelfde is, wordt op een plaats bij elkaar gezet en wordt niet voor iedere handeling herhaald. Zo wordt de informatie over het aan- en uitzetten van de eenheid, het instellen van het volume, het wijzigen van de geluidseffecten en andere functies, die in het gedeelte "Algemene functies" op pagina 9 en 10 worden uitgelegd, niet telkens herhaald.
• In deze handleiding worden de volgende markeringen gebruikt:

Geeft u waarschuwingen om schade of het risico van brand/elektrische schokken te voorkomen.

Geeft ook informatie over handelingen die een optimale werking van de eenheid in de weg staan.

Geeft informatie en suggesties over wat u moet weten.

De afbeeldingen in deze handleiding zijn, tenzij anders vermeld, gebaseerd op de UX-L40R.

Voorzorgsmaatregelen

Installatie

Zet de eenheid op een vlakke en droge plaats waar de temperatuur niet onder 5°C of boven 35°C komt. - De eenheid moet goed geventileerd worden om oververhitting te voorkomen. Houd voldoende afstand tussen de eenheid en het televisietoestel. - Houd voldoende afstand tussen de luidsprekers en de TV om interferentie met de TV te voorkomen.

Zet de eenheid NOOIT in de buurt van warmtebronnen of op plaatsen waar het aan direct zonlicht, overmatige stofvorming of trillingen blootstaat.

Netvoeding

• Wanneer u de stekker uit het stopcontact haalt, moet u altijd aan de stekker trekken, nooit aan het snoer.

Raak het netsnoer NOOIT met natte handen aan.

Condens

In de volgende omstandigheden kan condens op de lens aan de binnenzijde van de eenheid optreden:

Vlak nadat de verwarming in een ruimte is aangezet, in een vochtige ruimte, of als de eenheid rechtstreeks uit de kou op een warme plaats wordt gezet.

Als dit zich voordoet, kan de eenheid defect raken. Laat de eenheid in zo'n geval enkele uren aanstaan zodat het vocht kan verdampen, haal de stekker uit het stopcontact en stop deze er weer in.

Overige voorzorgsmaatregelen

• Mocht een metalen object of vocht in de eenheid terechtkomen, dan dient u de stekker uit het stopcontact te halen en uw leverancier te raadplegen alvorens verder te gaan.
• Als u de eenheid langere tijd niet gebruikt, dient u de stekker uit het stopcontact te halen.

Demonteer de eenheid nooit, aangezien het geen onderdelen bevat die door uzelf kunnen worden gerepareerd.

Als er storingen optreden, haalt u de stekker uit het stopcontact en neemt u contact op met de leverancier.

De knoppen op de eenheid 3

De afstandsbediening 3

Het frontpaneel 4

Aan de slag 6

Meegeleverde accessoires 6

De batterijen in de afstandsbediening plaatsen 6

De antennes aansluiten 6

De luidsprekers aansluiten 7

Overige apparatuur aansluiten 8

Algemene functies 9

De klok instellen 9

De stroomtoevoer inschakelen 9

Afspeelbronnen selecteren en afspelen 9

Het volume bijstellen 10

Instellen van de toon (Bass/Treble) 10

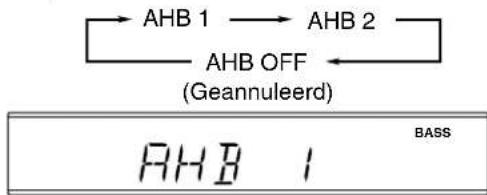

De bassen versterken 10

Versterken van het surroundeffect (ALLEEN VOOR DE UX-L40R) 10

Kiezen van de helderheid voor de verlichting (ALLEEN VOOR DE UX-L40R) 10

Luisteren naar FM- en

AM (MG/LG)-uitzendingen 11

Zenders opzoeken 11

Zenders programmeren 11

Voorkeuzezenders opzoeken 12

FM-zenders ontvangen met RDS 13

De RDS-informatie wijzigen 13

Programma's zoeken op PTY-codes (PTY-zoekopdracht) 13

Tijdelijk aan een programma van uw keuze overschakelen 14

CD's afspelen (CD/CD-R/CD-RW) 15

CD's helemaal afspelen - Normal Play 15

Basisfuncties CD 15

De afspeelvolgorde van de nummers programmeren - Program Play 16

In willekeurige volgorde afspelen - Random Play 17

Nummers herhaald afspelen—Repeat Play 17

CD-lade vergrendelen—Tray Lock 17

Cassettes afspelen 18

Een cassette afspelen 18

Opnemen 19

Opnames op cassette maken 19

Rechtstreeks opnemen van CD 20

Een nummer opnemen 20

De tijdfuncties gebruiken 21

De Daily Timer en Recording Timer gebruiken 21

De Sleep Timer gebruiken 22

Aanvullende informatie 23

Problemen oplossen 24

Onderhoud 25

Specificaties 26

Maak uzelf vertrouwd met de functie van de knoppen op de eenheid.

De afstandsbediening

Voor de UX-L40R

Voor de UX-L30R

Zie voor meer informatie de tussen haakjes aangegeven pagina's.

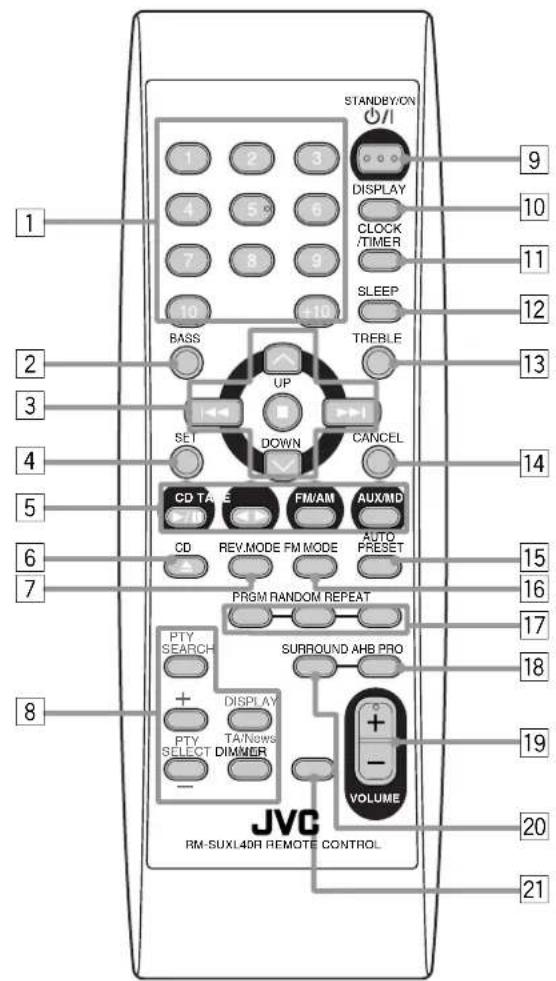

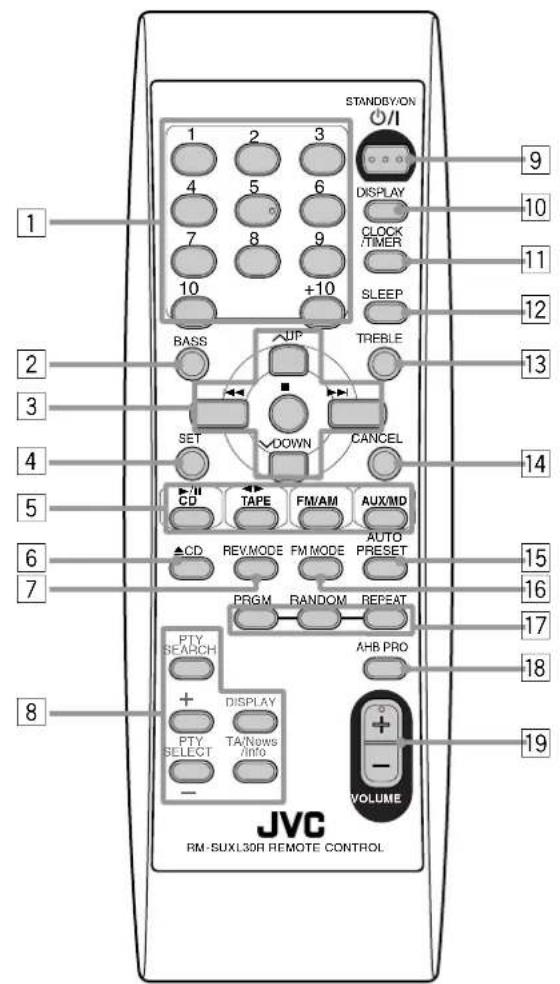

De afstandsbediening

1 Nummerknoppen 2 BASS-knop (10) 3 Zoektoetsen

• UP, (achteruit verspringen), (stop), (voorwaarts verspringen) en DOWN

4 SET-knop (12, 16) 5 Brontoetsen

CD ▶ II, TAPE ◀, FM/AM en AUX/MD

Deze knoppen dienen tevens om de eenheid in te schakelen.

6 CD (openen/sluiten CD-laden)-knop (15)

Deze knop dient tevens om de eenheid in te schakelen.

7 REV.MODE (reverse-modus)-knop (18-20)

8 RDS-functie-knoppen (13, 14) - PTY SEARCH, PTY SELECT +/-, DISPLAY (oranje gekleurd) en TA/News/Info STANDBY/ON (9, 22) DISPLAY (zwart gekleurd)-knop (9) 11 CLOCK/TIMER-knop (9, 21, 22) 12 SLEEP-knop (22) 13 TREBLE-knop (10) 14 CANCEL-knop (16) 15 AUTO PRESET-knop (11) 16 FM MODE-knop (11) 17 De knoppen voor de afspeelmodi van de CD-speler (16, 17) - PRGM (program), RANDOM en REPEAT 18 AHB (Active Hyper Bass) PRO-knop (10) VOLUME +/- knop (10) 20 SURROUND-knop (ALLEEN VOOR DE UX-L40R) (10) 21 DIMMER-knop (ALLEEN VOOR DE UX-L40R) (10)

Het frontpaneel

Het frontpaneel

De display

Zie voor meer informatie de tussen haakjes aangegeven pagina's.

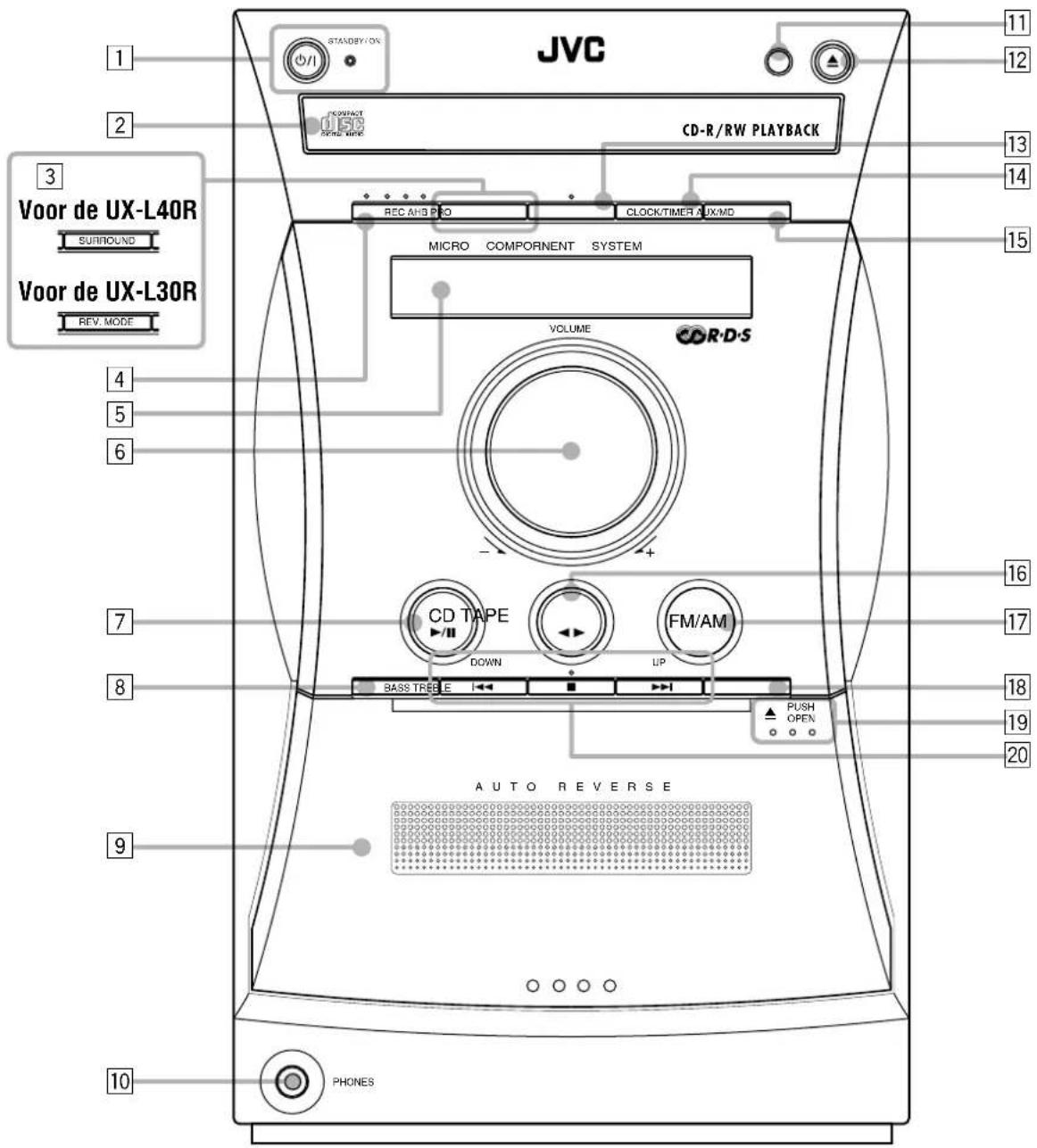

Het frontpaneel

STANDBY/ON en STANDBY/ON-lampje (9, 17, 22) 2 CD-laden 3 Voor de UX-L40R: SURROUND-knop (10) Voor de UX-L30R: REV.MODE (reverse-modus)-knop (18-20) 4 REC (opnemen)-knop (19, 20) 5 De display 6 VOLUME + / - knop (10) CD (play/pause)-knop (9, 15, 17, 20) Deze knop dient tevens om de eenheid in te schakelen. BASS-knop (10) 9 Cassettehouder 10 PHONES-jack (10) Sensor afstandsbediening 12 (openen/sluiten CD-laden)-knop (15) Deze knop dient tevens om de eenheid in te schakelen. 13 AHB (Active Hyper Bass) PRO-knop (10) 14 CLOCK/TIMER-knop (9, 21, 22) 15 AUX/MD-knop (9) Deze knop dient tevens om de eenheid in te schakelen. TAPE -knop (9, 18, 19) Deze knop dient tevens om de eenheid in te schakelen. 17 FM/AM-knop (9, 11, 12) Deze knop dient tevens om de eenheid in te schakelen. 18 TREBLE-knop (10) 19 PUSH OPEN (openen cassettehouder) gedeelte (18-20) 20 Zoektoetsen - (achteruit verspringen)/DOWN, (stop) en (voorwaarts verspringen)/UP

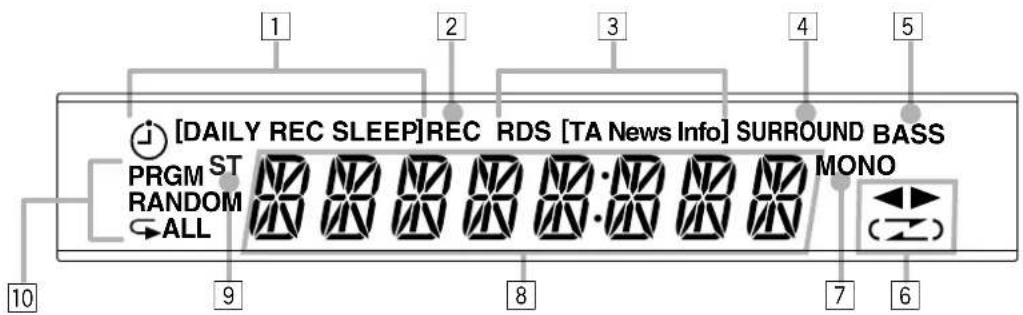

De display

Tijdklokindicaties (klok), DAILY, REC en SLEEP 2 REC (opnemen)-indicatie 3 RDS-functie-indicaties RDS en TA/News/Info 4 SURROUND-indicatie (ALLEEN VOOR DE UX-L40R) 5 BASS-indicatie 6 Indicaties cassettefuncties (afspeelrichting van de cassette) en (reverse-modus) 7 MONO-indicatie Hoofddisplay Geeft bronnaam, frequentie, enz. 9 ST (stereo)-indicatie 10 Indicaties afspeelmodus CD PRGM (program), RANDOM en ALL (een nummer herhalen/alles herhalen)

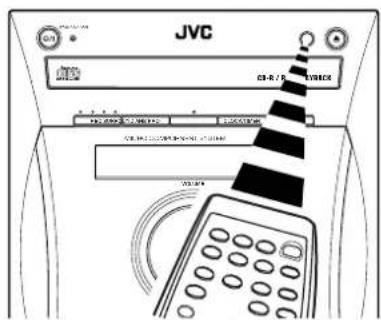

Wanneer u de afstandsbediening gebruikt, dient u deze op de sensor voor de afstandsbediening op het frontpaneel te richten.

Meegeleverde accessoires

Controleer of u de volgende items aanwezig zijn.

Het getal tussen haakjes geeft het aantal items aan dat is geleverd.

AM-raamantenne (1) FM-antenne (1) - Afstandsbediening (1) - Batterijen (2) - Luidsprekerkabels (2) (ALLEEN VOOR DE UX-L40R)

Neem onmiddellijk contact op met de leverancier, als een van deze artikelen ontbreekt.

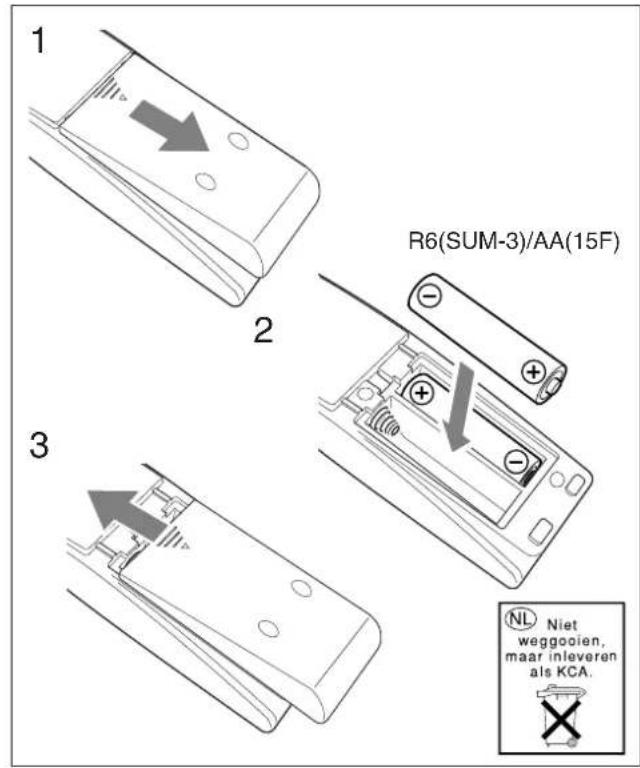

De batterijen in de afstandsbediening plaatsen

Plaats de batterijen—R6(SUM-3)/AA(15F)—in de afstandsbediening door de + en - op de batterijen op de + en - in de batterijhouder te plaatsen.

Wanneer de afstandsbediening niet meer werkt, vervangt u de twee batterijen tegelijkertijd.

• Gebruik NOOIT een oude batterij samen met een nieuwe.
• Gebruik NOOIT verschillende soorten batterijen tezamen.
• Stel de batterijen NIET bloot aan warmte of open vuur.
• Laat de batterijen NOOIT in de batterijhouder wanneer u de afstandsbediening langere tijd niet gebruikt. De eenheid kan dan beschadigd raken door lekkende batterijen.

De antennes aansluiten

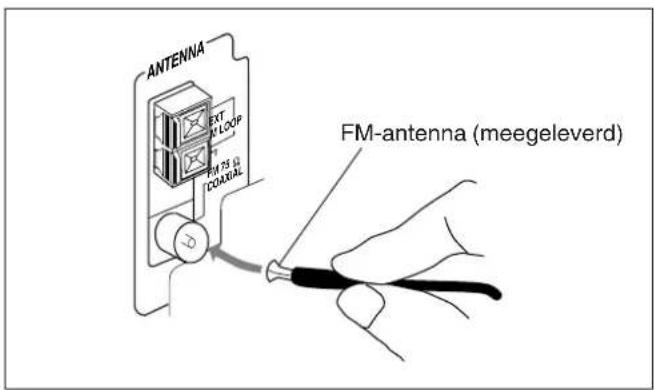

De FM-antenne

1 Sluit de FM-antenne aan op het FM 75 Ω COAXIAL-uiteinde. 2 Klap de FM-antenne uit. 3 Hang de antenne zodanig op (bijvoorbeeld langs een wand of achter gordijnen) dat de beste ontvangst wordt verkregen.

Informatie over de meegeleverde FM-antenne

De bij deze eenheid meegeleverde FM-antenne kan als tijdelijke maatregel worden gebruikt. Als de ontvangst slecht is, kunt u een FM-antenne voor buitenshuis aansluiten.

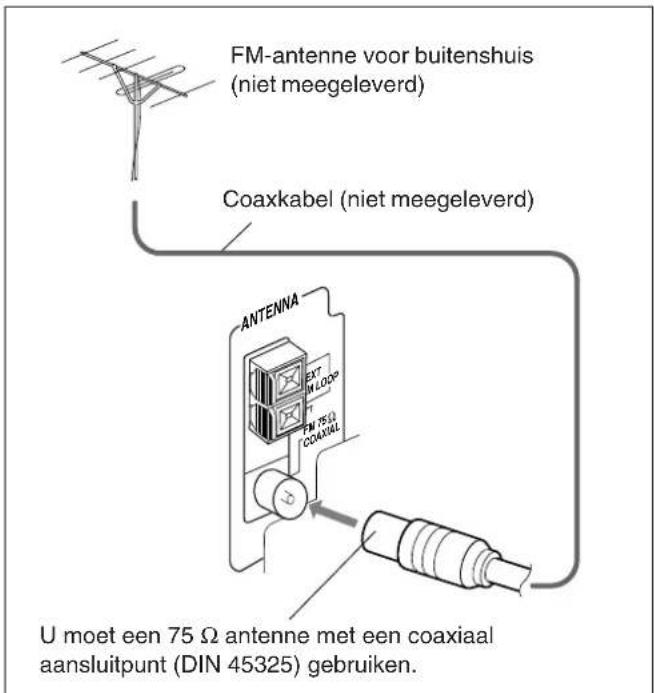

Een FM-antenne voor buitenshuis aansluiten

Alvorens de antenne aan te sluiten, dient u de meegeleverde FM-antenne los te koppelen.

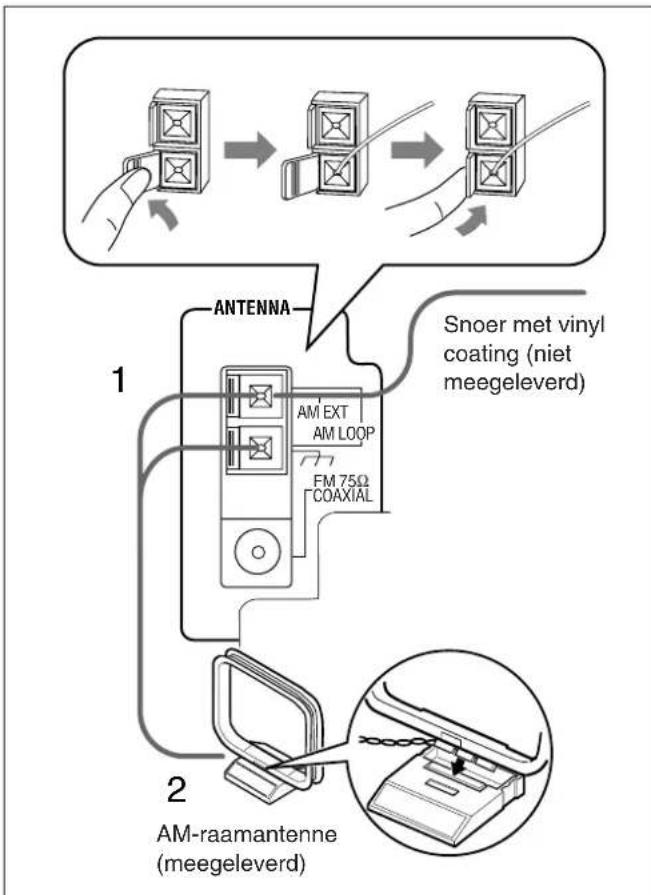

AM-antenne (MG/LG)

1 Sluit de AM-raamantenne aan op de AM LOOP-aansluitpunten, zoals op de afbeelding.

• Indien de draden met isolatie zijn bedekt, moet u de kern van de draden bij de uiteinden draaien en het gedeelte van de isolatie verwijderen.

2 Draai de AM-raamantenne totdat u de beste ontvangst hebt.

Een AM-antenne (MG/LG) voor buitenshuis aansluiten

Wanneer de ontvangst slecht is, sluit u een snoer met vinyl coating aan op het AM EXT-aansluitpunt en klapt u deze horizontaal uit. (De AM-raamantenne moet aangesloten blijven.)

Voor een betere ontvangst met zowel FM als AM (MG/LG)

• Zorg ervoor dat de antenne geen andere aansluitpunten en snoeren raakt. Houd de antennes verwijderd van metalen onderdelen van de eenheid, aansluitsnoeren en het netsnoer.

De luidsprekers aansluiten

Voor de UX-L30R

1 Houd de klem van het luidsprekeraansluitpunt aan de rechterzijde van het apparaat ingedrukt.

2 Plaats het uiteinde van het luidsprekersnoer in het aansluitpunt.

Zorg voor een overeenkomende polariteit tussen de eenheid en de luidsprekeraansluitingen: (+) met (+) en (-) met (-).

• Indien de draden met isolatie zijn bedekt, moet u de kern van de draden bij de uiteinden draaien en het gedeelte van de isolatie verwijderen.

3 Laat de klem los.

BELANGRIJK: Gebruik uitsluitend luidsprekers met dezelfde impedantie als aangegeven op de luidsprekeraansluitpunten aan de rechterzijde van de eenheid.

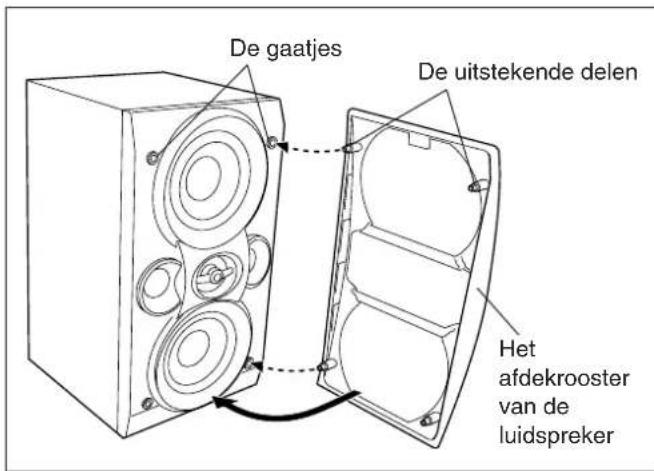

De afdekroosters van de luidsprekers verwijderen

U kunt de afdekroosters van de luidsprekers afhalen.

Als u het afdekrooster van de luidspreker wilt verwijderen, steekt u uw vingers aan de bovenzijde in het rooster, waarna u het rooster naar u toetrekt. Trek het ook aan de onderzijde naar u toe.

Als u het afdekrooster aan de luidspreker wilt bevestigen, steekt u de uitstekende delen van het rooster in de gaatjes op de luidspreker.

Overige apparatuur aansluiten

U kunt zowel analoge als digitale apparatuur aansluiten.

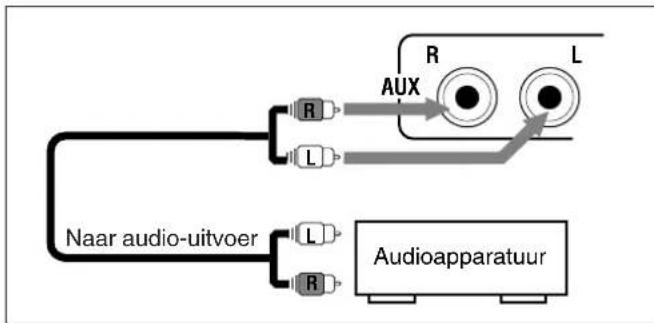

Geluidsapparatuur aansluiten

De pluggen van de geluidssnoeren hebben een kleurcodering: witte pluggen en jacks zijn voor geluidssignalen links en rode voor geluidssignalen rechts.

Als u externe apparatuur via deze eenheid wilt afspelen, moet u de AUX-ingangen van deze eenheid met behulp van audiokabels (niet meegeleverd) aansluiten op de audiouitgangen van het externe apparaat.

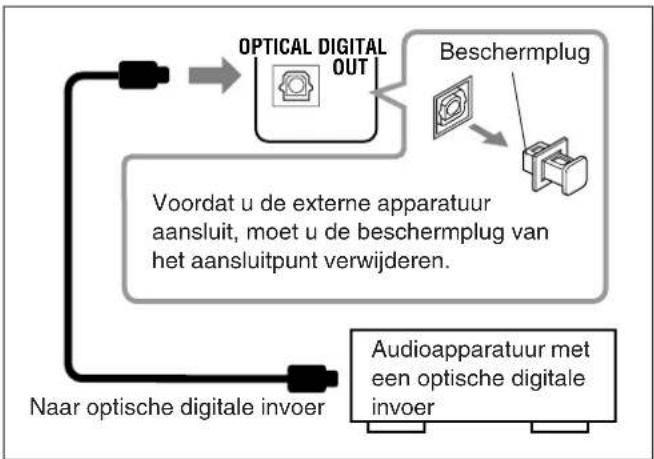

Audioapparatuur met een optisch digitaal invoeraansluitpunt aansluiten

U kunt CD's opnemen op een aangesloten digitaal apparaat.

Sluit een optisch digitaal snoer (niet meegeleverd) aan tussen het optische digitale invoeraansluitpunt op het externe apparaat en de OPTICAL DIGITAL OUT-aansluiting.

Nu kunt u de stekker van de spanningskabel in het stopcontact steken.

BELANGRIJK: Controleer of alle aansluitingen tot stand zijn gebracht voordat u de stekker in het stopcontact steekt.

De klok instellen

Voordat u verder gaat, stelt u eerst de ingebouwde klok op de juiste tijd in. Wanneer u de stekker in het stopcontact steekt, gaat de "0:00" op de display knipperen.

U kunt de klok instellen als het systeem aan of uit staat. - Voor de volgende stappen geldt een tijdslimiet. Als de instelling wordt geannuleerd voordat u klaar bent, moet u weer bij stap 1 beginnen.

1 Druk op CLOCK/TIMER.

De uuraanduiding op de display begint te knipperen.

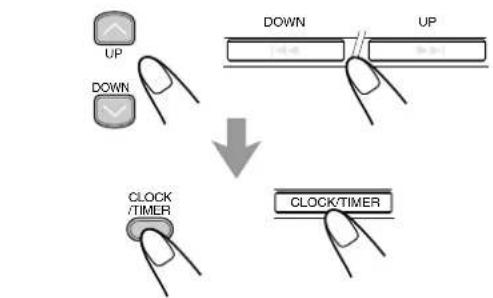

2 Druk op UP of op DOWN om het juiste uur in te stellen en druk vervolgens op CLOCK/TIMER.

De minutaanduiding op de display begint te knipperen.

19:00

3 Druk op UP of op DOWN om de minuten in te stellen en druk vervolgens op CLOCK/TIMER.

19:30

De tijdsaanduiding van de klok controleren terwijl het apparaat speelt

ALLEEN met de afstandsbediening:

Druk op DISPLAY (zwart gekleurd).

• Telkens wanneer u op deze knop drukt, worden beurtelings de bronaanduiding en de tijdsaanduiding op de display weergegeven.

• Wanneer u het netsnoer loskoppelt of wanneer zich een stroomstoring voordoet De klok raakt de instellingen kwijt en wordt teruggezet op "0:00". U moet de klok opnieuw instellen.
• De klok kan per maand 1 of 2 minuten voor- of achterlopen. U moet de tijd opnieuw instellen.

Weer instellen van de klok

1 Controleer of de (tijdklok)-indicator op het display is opgelicht. - Indien opgelicht, houd dan CLOCK/TIMER ingedrukt totdat de indicator dooft. 2 Druk herhaaldelijk op CLOCK/TIMER totdat de klokinstelfunctie wordt geactiveerd (waarbij de aanduiding voor het uur op het display begint te knipperen). Bij de eerste druk op CLOCK/TIMER schakelt het toestel in de timerinstelfunctie. Zie pagina 21 en 22. 3 Herhaal stappen 2 en 3 van "De klok instellen". 4 Houd CLOCK/TIMER weer ingedrukt zodat de (tijdklok)-indicator van het display dooft.

De stroomtoevoer inschakelen

Als u op de afspeeltoets CD, TAPE, FM/AM of AUX/MD drukt, wordt de eenheid automatisch ingeschakeld en begint de afspeelbron met spelen als deze gereed is.

Als u de eenheid wilt inschakelen, druk op STANDBY/ON.

Het STANDBY/ON-lampje licht groen op en "HELLO" verschijnt op het display.

Als u de eenheid wilt uitschakelen (in standby zetten), drukt u nogmaals op STANDBY/ON. Het STANDBY/ON-lampje licht rood op en "GOOD BYE" verschijnt op het display.

Zolang u de ingebouwde klok niet hebt ingesteld, gaat de "0:00" op het display knipperen. Als de klok eenmaal is ingesteld, wordt de tijd van de klok in het hoofdvenster weergegeven, als de eenheid in de standby-stand staat. - Er vindt altijd een licht stroomverbruik plaats, ook als de eenheid in de standby-stand staat.

Als u de netvoeding volledig wilt uitschakelen, haalt u het netsnoer uit het stopcontact.

Wanneer u het netsnoer loskoppelt of wanneer zich een stroomstoring voordoet

De klok wordt direct op "0:00" teruggesteld en de voorkeuzenzenders van de tuner (zie pagina 11) worden na enkele dagen gewist.

Afspeelbronnen selecteren en afspelen

Als u CD's wilt afspelen, drukt u op CD. (Zie pagina 15-17.) Als u cassettes wilt afspelen, drukt u op TAPE. (Zie pagina 18.)

Als u naar de FM/AM (MG/LG)-zenders wilt luisteren, drukt u op FM/AM. (Zie pagina 11-14.)

Als u de externe apparatuur als bron wilt selecteren, drukt u op AUX/MD.

Als u op de afspeeltoets van een bron drukt (CD, TAPE, FM/AM en AUX/MD), wordt de eenheid automatisch ingeschakeld (en de eenheid begint met het afspelen van de geselecteerde bron als deze waarop is voorbereid).

Het volume bijstellen

U kunt het volume alleen bijstellen wanneer de eenheid is ingeschakeld. U kunt het volume instellen op een stand tussen "VOL MIN" en "VOLUME 1" - "VOLUME 40 (VOL MAX)".

Met de afstandsbediening drukt u op VOLUME + om het volume hoger te zetten of op VOLUME - om het lager te zetten.

Draai als u de eenheid gebruikt als volgt aan de knop VOLUME + / - om het volume aan te passen: met de wijzers van de klok mee (+) om het volume te vergroten en tegen de wijzers van de klok in (-) om het volume te verkleinen.

VOLUME 15

Luisteren zonder anderen te storen

Sluit een koptelefoon aan op de PHONES-jack. Er komt dan geen geluid uit de luidsprekers. Zorg ervoor dat het volume laag staat als u de koptelefoon aansluit of op uw hoofd zet.

Schakel de eenheid (op standby) NOOIT uit wanneer het volume uitzonderlijk hoog staat, omdat plotseling hard geluid uw gehoor, de luidsprekers en/of de koptelefoon kunnen beschadigen wanneer u de eenheid weer inschakelt. VERGEET NIET dat u het volume niet kunt bijstellen wanneer de eenheid op standby staat.

Instellen van de toon (Bass/Treble)

U kunt het niveau van de lage frequenties (bass) en de hoge frequenties (treble) binnen een bereik van -5 tot +5 als gewenst instellen. Stel normaliter deze niveaus op 0 (basisinstelling bij het verlaten van de fabriek).

• De geluidsmodi kunnen alleen bij afspelen worden gebruikt, niet bij opnemen.
• Voor de volgende stappen geldt een tijdslimiet. Als de instelling wordt geannuleerd voordat u klaar bent, moet u weer bij stap 1 beginnen.

1 Druk op BASS om de lage tonen in te stellen of druk op TREBLE voor het instellen van de hoge tonen.

2 Druk op UP om het niveau te verhogen of op DOWN om het te verlagen.

BASS+5

De bassen versterken

U kunt de lage tonen versterken, zodat ook op laag volumeniveau een rijk, vol geluid wordt voortgebracht. - De geluidsmodi kunnen alleen bij afspelen worden gebruikt, niet bij opnemen.

Druk als u dit effect wilt inschakelen, net zo vaak op AHB (Active Hyper Bass) PRO tot de vermelding "AHB 1" of "AHB 2" op de display wordt weergegeven. Tevens gaat de BASS-indicatie op de display aan. - Elke keer wanneer u op deze knop drukt, wordt het basgeluid anders weergegeven en wel in deze volgorde:

De instelling "AHB 2" geeft een sterker baseffect dan "AHB 1".

Druk als u het effect wilt uitschakelen, net zo vaak op AHB PRO tot de vermelding "AHB OFF" op de display wordt weergegeven. De BASS-indicatie gaat vervolgens UIT.

Versterken van het surroundeffect (ALLEEN VOOR DE UX-L40R)

U kunt het surroundeffect versterken. - Deze functie heeft geen effect op uw opnamen.

—het weergavegeluid van monobronnen.

Voor het gebruik van deze functie, drukt u op SURROUND zodat de surround-indicatie op het display oplicht.

Voor het annuleren van deze functie, drukt u weer op SURROUND zodat de SURROUND-indicatie dooft.

Kiezen van de helderheid voor de verlichting (ALLEEN VOOR DE UX-L40R)

De helderheid voor de verlichting kan alleen worden veranderd wanneer de eenheid is ingeschakeld.

ALLEEN met de afstandsbediening:

Voor het veranderen van de helderheid, drukt u op DIMMER.

• Telkens wanneer u op deze knop drukt, wordt de verlichting afwisselend helder en donker.

Luisterenaar FM- en AM (MG/LG)-uitzendingen

Zenders opzoeken

1 Druk op FM/AM om het kanaal te selecteren.

De eenheid wordt automatisch ingeschakeld en afgestemd op de voorkeuzezender (FM of AM -MG/LG). - Telkens wanneer u op deze knop drukt, worden beurtelings FM en AM (MG/LG) gekozen.

F1 87.50

2 Houd op ▶ of op ◀ deze langer dan 1 seconde ingedrukt.

De eenheid begint met het opzoeken van zenders en stopt wanneer een zender is gevonden met voldoende signaalsterkte.

Als een programma in stereo wordt uitgezonden, wordt de ST (stereo)-indicatie verlicht.

Als u tijdens de zoekopdracht wilt stoppen, drukt u op ▶ of op ◀◀.

Wanneer u kort enkele malen op ▶ of op

Verandert de frequentie stap voor stap.

De FM-ontvangstmodus wijzigen ALLEEN met de afstandsbediening:

Wanneer de ontvangst van een FM-uitzending in stereo moeilijk is of erg veel ruis geeft, drukt u op FM MODE op de afstandsbediening totdat het woord MONO-indicatie op de display wordt weergegeven. De ontvangst is dan beter.

F11 B750

MONO

Als u het stereo-effect wilt herstellen, drukt u nogmaals op FM MODE totdat de MONO-indicatie uitgaat. In deze stereomodus hoort u stereogeluid wanneer een programma in stereo wordt uitgezonden.

Zenders programmeren

U kunt 30 FM- en 15 AM-zenders (MG/LG) als voorkeurzender instellen met de automatische of de handmatige instelmethode.

In sommige gevallen zijn testfrequenties al in het geheugen van de tuner opgeslagen, omdat de programmeerfunctie al in de fabriek is getest. Dit is geen defect.

U kunt de gewenste zenders in het geheugen opslaan met de volgende programmeermethode.

Voorkeurzenders automatisch instellen

De voorkeurzenders moeten apart worden ingesteld voor FM en AM (MG/LG).

ALLEEN met de afstandsbediening:

1 Druk op FM/AM om de golfband te kiezen waarvoor u zenders wilt vastleggen.

2 Houd AUTO PRESET langer dan 2 seconden ingedrukt.

Lokale zenders met sterke signalen worden automatisch gezocht en in het geheugen opgeslagen.

Als de automatische instelling is voltooid, worden de voorkeurzenders nummer 1 ontvangen.

3 Herhaal stap 1 en 2 om zenders van het andere kanaal op te slaan.

• Als u de gewenste zenders niet automatisch kunt instellen: Zenders met zwakke signalen kunnen niet worden waargenomen met de automatische instelmethode. Als u deze stations wilt vastleggen, gebruikt u de handmatige instelmethode die hieronder wordt beschreven.
• Wanneer u het netsnoer loskoppelt of wanneer zich een stroomstoring voordoet

Met de automatische functie vastgelegde voorkeuzezenders worden geheel gewist. U moet in dat geval de zenders opnieuw vastleggen.

Voorkeurzenders handmatig instellen

De voorkeurzenders moeten apart worden ingesteld voor FM en AM (MG/LG).

• Voor de volgende stappen geldt een tijdslimiet. Als de instelling wordt geannuleerd voordat u klaar bent, moet u weer bij stap 2 beginnen.

ALLEEN met de afstandsbediening:

1 Zoek de zender op die u wilt programmeren.

Zie "Zenders opzoeken" op pagina 11.

FM 8750

2 Druk op SET.

SET

3 Druk op UP of op DOWN om een geheugennummer te selecteren.

P 1

4 Druk nogmaals op SET.

STOREII

De zender van stap 1 wordt onder het in stap 3 geselecteerde voorkeurzendernummer opgeslagen.

• Als u een nieuwe zender opslaat onder een nummer dat al in gebruik is, worden de eerder opgeslagen zender gewist.

Wanneer u het netsnoer loskoppelt of wanneer zich een stroomstoring voordoet

De geprogrammeerde zenders worden na enkele dagen gewist. Als dit gebeurt, moet u de zenders opnieuw programmeren.

Voorkeuzenders opzoeken

ALLEEN met de afstandsbediening:

1 Druk op FM/AM om het kanaal te selecteren.

De eenheid wordt automatisch ingeschakeld en afgestemd op de voorkeuzender (FM of AM -MG/LG).

• Telkens wanneer u op deze knop drukt, worden beurtelings FM en AM (MG/LG) gekozen.

F1 8750

2 Druk op UP of DOWN om een voorkeurzendernummer te selecteren.

Direct met de nummerknoppen op een voorkeurzendernummer afstemmen ALLEEN met de afstandsbediening:

Met de nummerknoppen kunt u direct een gewenst voorkeurzendenummer kiezen.

Bijv.: Voor voorkeurzendenummer 5, drukt u op 5.

Voor voorkeurzendernummer 15, drukt u op +10 en dan op 5.

Voor voorkeurzendernummer 20, drukt u op +10 en dan op 10.

Voor voorkeurzendenummer 30, drukt u op +10, +10 en dan op 10.

Met RDS (Radio Data Systeem) kunnen FM-zenders een extra signaal meesturen met de gewone programmasignalen. De zenders sturen bijvoorbeeld de naam van de zenders, evenals informatie over het soort programma dat wordt uitgezonden, zoals sport of muziek, enz.

Wanneer u afstemt op een FM-zender die de RDS-service biedt, wordt de RDS-indicatie op de display verlicht.

Met deze eenheid kunt u de volgende soorten RDS-signalen ontvangen.

Hiermee worden algemeen bekende zendernamen weergegeven.

PTY (Programmatype):

Hiermee wordt het soort programma weergegeven dat wordt uitgezonden.

RT (Radiotekst):

Hiermee worden tekstberichten weergegeven die de zender verstuurt.

Hiermee wordt informatie weergegeven over de soorten programma's die door andere RDS-zenders worden uitgezonden.

Meer informatie over RDS

• Sommige FM-zenders sturen geen RDS-signalen.
• Verschillende FM RDS-zenders kunnen verschillende RDS-services aanbieden. Neem contact op met de plaatselijke radiozenders, als u meer informatie wilt over de RDS-services in uw omgeving.
• RDS functioneert mogelijk niet goed als de ontvangen zender de signalen niet goed uitzendt of als de signaalsterkte zwak is.

De RDS-informatie wijzigt

U kunt RDS-informatie op de display lezen terwijl u naar een FM-zender luistert.

ALLEEN met de afstandsbediening:

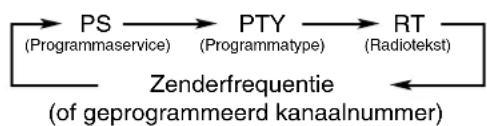

Druk op DISPLAY (oranje gekleurd).

• Telkens wanneer u op deze knop drukt, worden de volgende informatie weergegeven:

• Als een zender geen PS-, PTY- of RT-signalen uitzendt, worden in de hoofddisplay "NO PS", "NO PTY" of "NO RT" weergegeven.
• De tekens die kunnen worden weergegeven Als PS-, PTY- of RT-signalen op het display worden weergegeven:
• Alleen hoofdletters worden op het display weergegeven.
• Het display kan geen accenttekens weergeven; Zo kan de letter "A" staan voor "Å, Å, Å, Å en Å".

Programma's zoeken op PTY-codes (PTY-zoekopdracht)

Een van de voordelen van RDS is dat u een bepaald type programma kunt zoeken door de PTY-codes op te geven. - Zie "Aanvullende informatie" op pagina 23 voor meer informatie over de PTY-codes.

Zoeken naar een programma aan de hand van de PTY-codes VERGEET NIET dat u FM RDS-zenders moet programmeren om de PTY-codes te kunnen gebruiken. Zie pagina 11 en 12 als u dit nog niet hebt gedaan.

• Voor de volgende stappen geldt een tijdslimiet. Als de instelling wordt geannuleerd voordat u klaar bent, moet u weer bij stap 1 beginnen.

ALLEEN met de afstandsbediening:

1 Druk op PTY SEARCH.

"PTY" en "SELECT" worden afwisselend op het display getoond.

2 Druk op PTY SELECT + / - totdat de gewenste PTY-code op de display wordt weergegeven.

• Telkens wanneer u op de knop drukt, wordt een van de volgende PTY-codes weergegeven:

NONE NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT TEST ALARM (terug naar het begin)

3 Druk nogmaals op PTY SEARCH.

Tijdens het zoeken worden beurtelings "SEARCH" en de geselecteerde PTY-code weergegeven. De eenheid zoekt in 30 geprogrammeerde FM-zenders, stopt zodra het door u geselecteerde programma wordt gezonden ("FOUND" wordt weergegeven) en stemt daarop af.

• Als er geen programma wordt gezonden, worden de woorden "NOT FOUND" om beurten weergegeven en keert de eenheid terug naar de zender die op dat moment wordt ontvangen.

De zoekopdracht onderbreken: druk tijdens het zoeken op PTY SEARCH.

Opmerking: Indien u een zender vastlegt terwijl PTY zoeken wordt uitgevoerd, stopt het PTY zoeken mogelijk. Druk in dat geval op PTY SEARCH om het stoppen handmatig te stoppen.

Tijdelijk overschakelen naar een programma van uw keuze

Met de Enhanced Other Network functie schakelt de eenheid tijdelijk over naar een ander programma van uw keuze (TA, News en Info) van een andere zender.

• Deze functie werkt alleen wanneer u een FM RDS-voorkeurzender beluistert die de vereiste data levert.

De Enhanced Other Network functie activeren

VERGEET NIET dat u FM RDS-zenders moet programmeren om de functie te kunnen gebruiken. Zie pagina 11 en 12 als u dit nog niet hebt gedaan. - Voor de volgende stappen geldt een tijdslimiet. Als de instelling wordt geannuleerd voordat u klaar bent, moet u weer bij stap 1 beginnen.

ALLEEN op de afstandsbediening:

1 Druk op TA/News/Info totdat het gewenste gegevenstype op de display wordt weergegeven.

De indicatie voor het geselecteerde gegevenstype knippert eveneens op. - Telkens wanneer u op deze knop drukt, worden een van de volgende gegevenstypen weergegeven:

TA: Verkeersinformatie

News: Nieuws

Info: Programma's die bedoeld zijn om informatie te geven, in de ruimste zin van het woord.

OFF: De functie is geannuleerd. De indicatie voor het gegevenstype (TA, News en Info) gaat uit.

2 Wacht ongeveer 3 seconden na het invoeren van het type data.

De indicatie voor het gegevenstype houdt op met knipperen en brandt continu.

De functie is nu geactiveerd. Zie "Hoe de Enhanced Other Network functie in de praktijk werkt".

Hoe de Enhanced Other Network functie in de praktijk werkt:

VOORBEELD 1

Als er geen zender te vinden is die het door u geselecteerde programma uitzendt

De eenheid blijft afgestemd op de huidige zender.

Zodra een zender begint het door u geselecteerde programma uit te zenden, schakelt de eenheid automatisch over naar de desbetreffende zender. De indicatie voor de ontvangen PTY-code begint te knipperen.

Wanneer het programma is afgelopen, gaat de eenheid terug naar de eerder gekozen zender, maar blijft de functie actief.

VOORBEELD 2

Als er een zender is die het door u geselecteerde programma uitzendt

De eenheid stemt op het gekozen programma af. De indicatie voor de ontvangen PTY-code begint te knipperen.

Wanneer het programma is afgelopen, gaat de eenheid terug naar de eerder gekozen zender, maar blijft de functie actief.

VOORBEELD 3

Als de FM-zender waarnaar u aan het luisteren bent het door u geselecteerde programma uitzendt

De eenheid blijft de zender ontvangen, maar de indicatie voor de ontvangen PTY-code begint te knipperen.

Wanneer het programma is afgelopen, stopt de indicatie voor de ontvangen PTY-code met knipperen en brandt continu, maar blijft de functie actief.

Meer informatie over de Enhanced Other Network functie

• De data van bepaalde zenders zijn mogelijk niet compatibel met dit toestel en bepaalde zenders leveren mogelijk geen Enhanced Other Network data. De functie werkt in dat geval mogelijk niet juist.
• Wanneer u luistert naar een programma waarop met de functie is afgestemd, wordt niet naar een andere zender overgeschakeld, ook al begint een andere zender een programma met dezelfde informatie uit te zenden.
• De functie wordt geannuleerd wanneer u de bron wijzigt in CD, TAPE of AUX/MD; de functie wordt tijdelijk geannuleerd wanneer u de bron wijzigt in AM (MG/LG).
• Deze functie wordt tevens geannuleerd wanneer u de eenheid uitschakelt.

Deze eenheid kan de volgende soorten CD's afspelen:

CD CD-R CD-RW

Veelvuldig gebruik van CD's met onregelmatige vormen (hartvormig, achthoekig enz.) kan het systeem beschadigen.

Algemene opmerkingen

In het algemeen geldt dat u de hoogste weergavekwaliteit zult behouden als u uw cd's en uw cd-speler schoon houdt.

Zorg dat de cd's in hun doosjes en in een kast of op een plank worden opgeborgen. - Zorg ervoor dat de cd-lade is gesloten als de eenheid niet wordt gebruikt.

Het afspelen van een cd-r of een cd-rw

Cd-r's (recordable) en cd-rw's (rewritable) die door de gebruiker zijn bewerkt, kunnen alleen worden afgespeeld als ze zijn afgesloten (finalized).

• U kunt uw originele cd-r's en cd-rw's afspelen die zijn opgenomen in de indeling voor muziek-cd's. Het is mogelijk dat de cd toch niet kan worden afgespeeld vanwege de eigenschappen van de cd of vanwege de opnameomstandigheden.
• Lees voordat u cd-r's of cd-rw's afspeelt, zorgvuldig de aanwijzingen of waarschuwingen.
• Sommige cd-r's of cd-rw's kunnen misschien niet op deze eenheid worden afgespeeld vanwege de eigenschappen van die cd's, of omdat de cd's vuil of beschadigd zijn, of omdat de lens in de cd-speler vuil is. Voor cd-rw's is wellicht wat meer leestijd nodig. Dit heeft te maken met het feit dat de weerkaatsing van cd-rw's minder is dan van gewone cd's.

Cd's helemaal afspelen - Normal Play

1 Druk op de afstandsbediening op CD (of op de eenheid op △

De eenheid wordt automatisch ingeschakeld en de cd-lade schuift naar buiten.

2 Plaats een cd op de juiste manier op de cirkel van de cd-lade, met het label naar boven.

GOED

FOUT

• Wanneer u een cd-single gebruikt (8 cm), plaatst u deze op de binnencirkel van de cd-lade.

3 Druk op CD ▸ II.

De CD-lade wordt automatisch gesloten en het afspelen begint bij het eerste nummer op de CD.

• De CD stopt automatisch na het laatste nummer.

Om de weergave te stoppen, drukt u op.

Totaal aantal nummers Totale speeltijd

Als u de CD eruit wilt halen, druk op de afstandsbediening op △ CD (of op de eenheid op △ ).

• Als de CD niet juist kan worden afgelezen (vanwege bijvoorbeeld krassen) of een niet-leesbare CD-R of CD-RW is geplaatst, start de weergave niet.
• Als er geen CD in de speler is geplaatst, wordt "NO DISC" weergegeven op het display.
• Als de geplaatste CD meer dan 21 fragmenten heeft en u fragment 21 of hoger kiest, verschijnt --: --' op het display in plaats van de weergavetijd.

PROBEER NOOIT de CD-lade met de hand te openen, omdat dit de CD-speler kan beschadigen.

Basisfuncties CD

Wanneer u een CD afspeelt, kunt u de volgende functies gebruiken.

Het afspelen tijdelijk onderbreken

Druk op CD ▸ /11

Wanneer het afspelen tijdelijk is onderbroken, knippert de verlopen speeltijd op de display.

Als u het afspelen wilt hervatten, drukt u nogmaals op CD ▶/11

Naar een ander nummer gaan

Druk enkele malen op ▶ of

Naar het begin van het eerstvolgende of daarna volgende nummers.

Terug naar het begin van het huidige of het vorige nummer.

Rechtstreeks naar een ander nummer gaan met de nummerknoppen

ALLEEN met de afstandsbediening:

Als u voor of tijdens het afspelen op de nummerknoppen drukt, kunt u het gewenste nummer afspelen.

Bijv.:

Druk op 5 als u nummer 5 wilt kiezen.

Druk op +10 en vervolgens op 5 als u nummer 15 wilt kiezen.

Druk op +10 en vervolgens op 10 als u nummer 20 wilt kiezen.

Druk op +10, +10, +10 en vervolgens op 2 als u nummer 32 wilt kiezen.

Een bepaald nummer in een nummer opzoeken

Tijdens het afspelen houdt u ▶ of ingedrukt.

: Het nummer snel vooruitspelen.

: Het nummer snel terugspelen.

De afspeelvolgorde van de nummers programmeren - Program Play

Vóór het afspelen kunt u de volgorde bepalen waarin de nummers worden afgespeeld. U kunt maximaal 20 nummers van tevoren programmeren.

ALLEEN met de afstandsbediening:

1 Plaats een CD in de lade.

• Als de huidige afspeelbron niet de CD-speler is, drukt u op CD ► en vervolgens op alvorens naar de volgende stap te gaan.

2 Druk op PRGM (program).

De PRGM (program)-indicatie op de display licht op.

• Als er een programma in het geheugen is opgeslagen, worden dit programma opgeroepen.

3 Druk op UP of DOWN om het gewenste nummer te selecteren en druk vervolgens op SET.

• U kunt het nummer direct met de nummerknoppen kiezen. (Zie "Rechtstreeks naar een ander nummer gaan met de nummerknoppen".)

Aantal nummer Nummer van de programmastap

4 Herhaal stap 3 als u nog andere nummers wilt programmeren.

5 Druk op CD ▷/II.

De nummers worden in de door u geprogrammeerde volgorde afgespeeld.

Voor het stoppen van de weergave, drukt u op ■.

Als u de programmamodus wilt afsluiten, drukt u voor of na het afspelen nogmaals op PRGM. De PRGM (program)-indicatie gaat vervolgens UIT.

Voor het wissen van het programma, drukt u tweemaal op ■.

• Het uiterwerpen van een CD betekent het einde van het programma: het programma wordt uit het geheugen gewist.

Als u een 21e nummer in het programma probeert op te nemen,

wordt "FULL" weergegeven op het display.

De inhoud van het programma controleren

U kunt de geprogrammeerde nummers controleren door voor of na de weergave op ▷ of op ◁ te drukken.

▷:

Controleren van de inhoud in de geprogrammeerde volgorde.

◁:

Controleren van de inhoud in tegengestelde volgorde.

Het programma wijzigen

ALLEEN met de afstandsbediening:

Voordat of nadat u begint met afspelen, kunt u het laatst geprogrammeerde nummer UIT het programma wissen door op CANCEL te drukken.

• Telkens wanneer u op deze knop drukt, worden de nummers die als laatste zijn geprogrammeerd uit het programma verwijderd.

Als u voor het afspelen nummers aan het programma wilt toevoegen, selecteert u de nummers die u wilt toevoegen door stap 3 van de programmeerprocedure uit te voeren.

In willekeurige volgorde afspelen—Random Play

In deze stand worden de nummers in een willekeurige volgorde afgespeeld.

ALLEEN met de afstandsbediening:

1 Plaats een CD in de lade.

• Als de huidige afspeelbron niet de CD-speler is, drukt u op CD ▶ en vervolgens op ▶/❚❚ alvorens naar de volgende stap te gaan.

2 Druk op RANDOM.

De RANDOM-indicatie licht op het display op en de nummers worden in een willekeurige volgorde afgespeeld.

3 Druk op CD ▶/❚❚.

Het willekeurig afspelen wordt beëindigd wanneer alle nummers eenmaal zijn afgespeeld.

Als u het huidige nummer wilt overslaan, drukt u op ▶.

• Het is niet mogelijk om terug te keren naar de vorige nummers door op ◀◀ te drukken.

Voor het stoppen van de weergave, drukt u op ■.

Druk als u de afspeelmodus wilt verlaten, voorafgaande of na aan het afspelen nogmaals op RANDOM. Het willekeurig afspelen van nummers (Random Play) wordt beëindigd. Vanaf dat moment wordt de normale manier van afspelen gebruikt (Normal Play). - De RANDOM-indicatie verdwijnt vervolgens uit.

Nummers herhaald afspelen—Repeat Play

U kunt alle nummers tezamen, het programma of de individuele nummers die op dit moment worden afgespeeld, zo vaak herhalen als u wilt.

ALLEEN met de afstandsbediening:

Als u het afspelen wilt herhalen, drukt u tijdens of voor het afspelen op REPEAT.

• Telkens wanneer u op deze knop drukt, worden de volgende herhalingsmodi gekozen, waarbij de volgende indicaties op de display worden verlicht:

Herhaalt een nummer.

ALL: In de stand Normal Play (standaard) worden alle nummers herhaald. In de stand Program Play (programma) worden alle nummers uit het programma herhaald. In de stand Random Play worden alle nummers in willekeurige volgorde herhaald.

Voor het stoppen van de weergave, drukt u op.

Als u het herhalen wilt annuleren, drukt u enkele malen op REPEAT totdat de indicatie voor herhaald afspelen uitgaat op de display.

• De herhaal-functie blijft geldig, zelfs als u de afspeelfunctie verandert. Bij willekeurig afspelen kan uiteraard niet worden gekozen voor 已 Als wordt geselecteerd als u op RANDOM drukt, worden de indicaties geannuleerd.

CD-lade vergrendelen—Tray Lock

U kunt de CD-lade vergrendelen zodat de CD-lade niet naar buiten kan schuiven.

• Druk indien een andere bron dan de CD-speler is ingesteld eerst op CD en vervolgens op. Voer daarna de volgende procedure uit.

ALLEEN op de eenheid:

Als u een CD-lade wilt vergrendelen, drukt u op STANDBY/ON terwijl u ingedrukt houdt. - Als er een CD-lade geopend is, moet u deze eerst sluiten.

Als u de vergrendeling van de CD's wilt opheffen, drukt u op STANDBY/ON terwijl u ingedrukt houdt.

Opmerking: Indien u probeert de CD uit te werpen terwijl de houder is vergrendeld,

zal “LOCKED” worden getoond ten teken dat de disc-houder is vergrendeld.

U kunt cassettes van type I, type II en type IV afspelen zonder de instellingen te wijzigen.

Een cassette afspelen

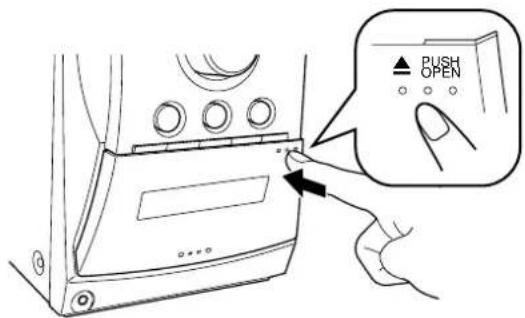

1 Druk op de eenheid op △ PUSH OPEN.

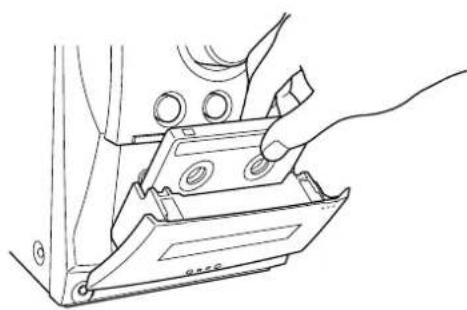

2 Plaats een cassette met de band naar beneden.

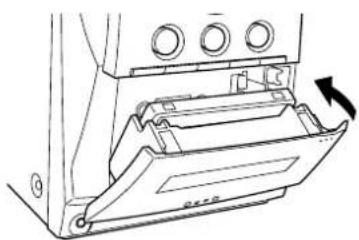

3 Druk nogmaals op △ PUSH OPEN.

4 Druk op TAPE.

De eenheid wordt automatisch ingeschakeld en het afspelen van de cassette begint. De indicatie voor de afspeelrichting van de cassette

(> of ◁) knippert langzaam op de display. - Telkens wanneer u op deze knop drukt, verandert de afspeelrichting van de cassette. ▷: hiermee wordt de voorzijde afgespeeld. ◁: hiermee wordt de achterzijde afgespeeld.

Als de cassette het einde van de band heeft bereikt, stopt het cassettedeck automatisch als de reverse-modus is ingesteld op Z of Z. (Zie "Beide zijden - reverse-modus".)

Voor het stoppen van de weergave, drukt u eenmaal op de ■.

Als u snel maar links of naar rechts wilt doorspoelen, drukt u op ▶ of ■ terwijl de cassette niet wordt afgespeeld. De indicatie voor de afspeelrichting (▶ of ◀) begint snel te knipperen op de display.

Voor het verwijderen van de cassette, drukt u op de eenheid op PUSH OPEN.

Beide zijden — reverse-modus

U kunt een cassette in het deck op verschillende manieren afspelen: alleen één kant van de cassette afspelen, beide kanten van de cassette één keer afspelen, of beide kanten continu afspelen.

Druk op REV.MODE.

• Telkens wanneer u op deze knop drukt, wordt er een andere afspeelrichting geselecteerd, en wel in deze volgorde:

: Het deck stopt automatisch na het afspelen van beide zijden van de cassette. Stopt als de weergave in de ◀ richting is beëindigd.

: Het deck blijft de andere zijden van de cassette afspelen tot op de wordt gedrukt. : Het deck stopt automatisch na het afspelen van een zijde van de cassette.

De cassettes van dikte C-120 of zelfs dunner worden niet aanbevolen, aangezien deze banden snel kwaliteit verliezen en gemakkelijk verstrikt raken in de klemrollen en de geleidingswieltjes.

Als er geen cassette is geplaatst

wordt de vermelding "NO TAPE" op de display weergegeven.

BELANGRIJK:

• Het kan onwettig zijn om auteursrechtelijk beschermd materiaal op te nemen of af te spelen zonder toestemming van de auteursrechthebbende.
• Het opnameniveau wordt automatisch juist ingesteld en is niet onderhevig aan andere geluidsinstellingen. U kunt het geluid dus tijdens het opnemen bijstellen zonder dat het volumeniveau van de opname verandert.
• Als op uw opnamen te veel ruis of kraken te horen is, staat de eenheid mogelijk te dicht bij een televisietoestel. Houd voldoende afstand tussen de eenheid en het televisietoestel.
• U kunt voor het opnemen cassettes van het type I gebruiken.

Aan de achterzijde van cassettes bevinden zich twee lipjes om te voorkomen dat er per ongeluk opnamen worden gewist of verdere opnamen worden gemaakt.

Verwijder deze lipjes om de opname tegen wissen te beveiligen.

Als u toch wilt opnemen op een beveiligde cassette, moet u de gaatjes afdekken met plakband.

De beste geluidskwaliteit voor opnemen en afspelen

Als de koppen, geleidingswieltjes en klemrollen van de cassettedeck verontreinigd raken, kan het volgende gebeuren:

• Vermindering van de geluidskwaliteit
• Discontinu geluid
• Vervagen van het geluid
• Onvolledig wissen
• Problemen bij opnemen

De koppen, geleidingswieltjes en klemrollen reinigen

Gebruik hiervoor een met alcohol bevochtigd watje.

De koppen ontmagnetiseren

Schakel de eenheid uit en gebruik een ontmagnetiseringsapparaat voor de koppen (verkrijgbaar bij elektronicawinkels en platenzaken).

Aan het begin en einde van elke cassette bevindt zich een aanloopstrook

waarop niet kan worden opgenomen. Als u dus een opname van een CD of een radio-uitzending wilt maken, is het raadzaam het aanloopstuk van de cassette eerst door te draaien zodat de opname op het opneembare deel van de cassette begint en er dus niets verloren gaat.

Opnames op cassette maken

ALLEEN op de eenheid:

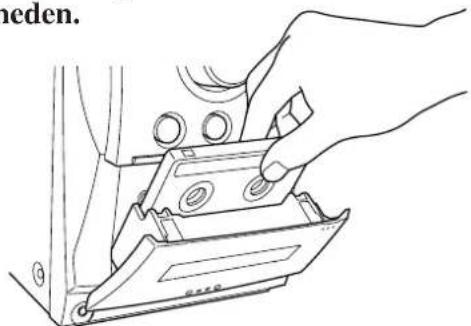

1 Plaats een opnamecassette met de band naar beneden.

2 Sluit de cassettehouder voorzichtig en controleer de opnamerichting van de cassette.

• Als de afspeelrichting niet juist is, drukt u tweemaal op TAPE en vervolgens op om de afspeelrichting te wijzigen.
• Als u op beide kanten van de cassette wilt opnemen, zie "Op beide zijden opnemen—reverse-modus".

3 Begin de bron af te spelen—FM, AM of externe apparatuur die op AUX-jacks is aangesloten.

• Als de afspeelbron een CD is, verwijzen we u naar de paragraaf "Rechtstreeks opnemen van CD" op pagina 20.

4 Druk op REC (opnemen).

De REC (opnemen)-indicatie wordt verlicht op de display en de opname start.

Als u het opnemen wilt onderbreken, drukt u op ■.

De cassette stopt na vier seconden.

Voor het verwijderen van de cassette, drukt u op de eenheid op PUSH OPEN.

Op beide zijden opnemen—reverse-modus

Druk op de eenheid op REV.MODE (reverse-modus) tot de indicatie oplicht.

• Wanneer u de reverse-modus voor het opnemen gebruikt, moet u eerst vooruit () opnemen.

Anders wordt het opnemen gestopt nadat slechts één kant van de cassette is opgenomen.

Op de eenheid (alleen voor de UX-L30R)

Rechtstreeks opnemen van CD

Alles op de CD wordt op de cassette opgenomen in dezelfde volgorde als op de CD, of in de volgorde die u voor Program play hebt opgegeven.

ALLEEN op de eenheid:

1 Plaats een opnamecassette met de band naar beneden.

2 Plaats een CD in de lade.

• Als de huidige afspeelbron niet de CD-speler is, drukt u op CD en vervolgens op alvorens naar de volgende stap te gaan.

Als u geen pauze van 4 seconden tussen de selecties wilt opnemen, moet u twee maal op CD /I drukken.

Als u niets doet, wordt er tussen de selecties automatisch een korte pauze opgenomen.

• Als u op beide kanten van de cassette wilt opnemen, verwijzen we u naar de paragraaf "Op beide zijden opnemen—reverse-modus".

3 Druk op REC (opnemen).

De REC (opnemen)-indicatie wordt verlicht op de display en de opname start.

De CD-speler en het cassettedeck stoppen automatisch zodra de opname is voltooid.

Om te stoppen tijdens de opname, drukt u op.

De cassette stopt na vier seconden.

Om de cassette te verwijderen, drukt u op de eenheid op PUSH OPEN.

Op beide zijden opnemen—reverse-modus

Druk op REV.MODE (reverse-modus) tot de indicatie oplicht.

• Wanneer u de reverse-modus voor het rechtstreeks opnemen van CD gebruikt, moet u eerst vooruit () opnemen.

Wanneer er geen ruimte meer is op de band terwijl een nummer vooruit () wordt opgenomen, wordt het laatste nummer opgenomen op het begin van de andere zijde ().

Als u het opnemen op de rechterzijde () begint, wordt het opnemen gestopt wanneer alleen op één kant van de cassette is opgenomen.

Als u tijdens een rechtstreekse CD-opname de Sleep Timer instelt

Dient u erop te letten dat u genoeg tijd overlaat voor de opname van de hele CD, omdat het systeem anders wordt uitgeschakeld voordat de opname is voltooid.

Eén nummer opnemen

Deze manier van opnemen is handig als u nummers wilt opnemen terwijl u een CD afspeelt. U kunt ook uw favoriete songs op de cassette opnemen.

ALLEEN op de eenheid:

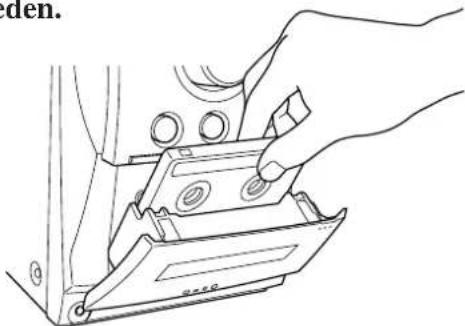

1 Plaats een opnamecassette met de band naar beneden.

2 Start het nummer op de CD dat u wilt opnemen.

3 Druk op REC (opnemen).

De CD-speler gaat terug naar het begin van dat nummer en vervolgens wordt dit nummer opgenomen op de cassette.

De CD-speler en het cassettedeck stoppen automatisch zodra de opname is voltooid.

4 Herhaal stap 2 en 3 als u nog andere nummers wilt opnemen.

Om te stoppen tijdens de opname, drukt u op.

De cassette stopt na vier seconden.

Om de cassette te verwijderen, drukt u op de eenheid op PUSH OPEN.

Er zijn drie tijdfuncties: Daily Timer, Recording Timer en Sleep Timer.

Voordat u de tijdfuncties kunt gebruiken, dient u de in de eenheid ingebouwde klok op de juiste tijd in te stellen (zie pagina 9).

De Daily Timer en Recording Timer gebruiken

De timer (schakelklok) kan worden ingesteld zowel wanneer de eenheid aan is als wanneer deze UIT is.

Als de inschakeltijd van de timer is aangebroken, wordt de eenheid automatisch ingeschakeld (de @tijdklok)-indicatie knippert vlak voor de inschakeltijd aanbreekt op de display en blijft knipperen zolang de timer is ingeschakeld). Als de uitschakeltijd is aangebroken, wordt de eenheid automatisch uitgeschakeld (in standby gezet).

De instelling van de timer blijft in het geheugen opgeslagen tot u die wijzigt.

• Als de DAILY-indicatie op de display aan is, werkt de timer als Daily Timer. Als de Daily Timer is ingesteld, wordt deze elke dag op hetzelfde tijdstip geactiveerd tot de timer wordt uitgeschakeld.
• Als de REC-indicatie op de display aan is, werkt de timer als Recording Timer. Nadat de Recording Timer is gebruikt, blijven de gegevens in het geheugen opgeslagen, maar wordt de timer niet meer opnieuw geactiveerd.

Voordat u begint...

Als u "TUNER" als afspeelbron hebt geselecteerd, moet u ervoor zorgen dat u de tuner op het gewenste zender hebt afgestemd alvorens de stroom uit te schakelen.

• Voor de volgende stappen geldt een tijdslimiet. Als de instelling wordt geannuleerd voordat u klaar bent, moet u weer bij stap 1 beginnen.

1 Druk op CLOCK/TIMER.

De (tijdlok)-indicatie gaat aan, en de indicatie voor de modus van de timer (DAILY of REC) en de inschakeltijd worden knipperend op het display weergegeven. De eenheid is nu gereed voor het instellen van de inschakeltijd.

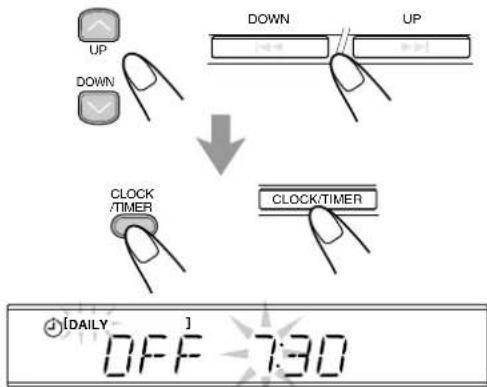

2 Stel het tijdstip in waarop u wilt dat de eenheid wordt ingeschakeld.

1) Druk op UP of op DOWN om het juiste uur in te stellen en druk vervolgens op CLOCK/TIMER. 2) Druk op UP of op DOWN om de minuten in te stellen en druk vervolgens op CLOCK/TIMER. De tijdinstelmodus voor uitschakelen wordt ingeschakeld.

3 Stel het tijdstip in waarop u wilt dat de eenheid wordt uitgeschakeld (op standby wordt gezet).

1) Druk op UP of op DOWN om het juiste uur in te stellen en druk vervolgens op CLOCK/TIMER. 2) Druk op UP of op DOWN om de minuten in te stellen en druk vervolgens op CLOCK/TIMER. De bronselectiemodus wordt ingeschakeld.

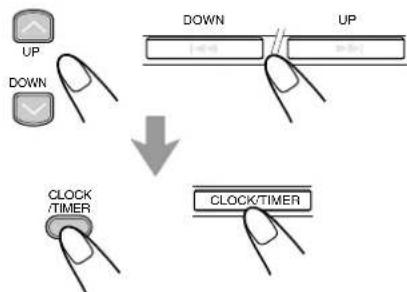

4 Druk op UP of DOWN om de gewenste timermodus te selecteren (Daily Timer of Recording Timer) en de gewenste afspeelbron. Druk daarna op CLOCK/TIMER.

• Telkens wanneer u op deze knop drukt, worden er een andere timermodus en afspeelbron geselecteerd, en wel in deze volgorde:

DAILY TUNER: als u deze instelling kiest, wordt afgestemd op het zender waar u als laatste naar hebt geluisterd. (Daily Timer)

REC TUNER: als u deze instelling kiest, wordt een opname gemaakt van het laatste zender waar u naar hebt geluisterd. (Recording Timer)

• Plaats een cassette waarop opnames kunnen worden gemaakt in het cassettedeck.

DAILY CD: als u deze instelling kiest, wordt er een CD afgespeeld. (Daily Timer)

• Plaats een CD in de lade.

DAILY TAPE: als u deze instelling kiest, wordt er een cassette afgespeeld. (Daily Timer)

Zorg ervoor dat de richting van de cassette juist is.

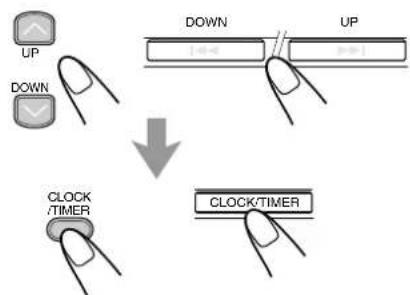

5 Druk op UP of DOWN om het volumeniveau in te stellen en druk dan op CLOCK/TIMER.

• U kunt het niveau van het volume selecteren ("VOLUME - -", en "VOLUME 0" tot "VOLUME 40").

Als u "VOLUME--" selecteert, wordt het volume ingesteld op het laatste niveau voordat de eenheid werd uitgeschakeld.

• Als u het volume wilt uitschakelen terwijl de Recording-timer (REC TUNER) actief is, moet u het volumeniveau instellen op "VOLUME 0".

Het toestel schakelt in de klokinstelfunctie.

6 Stel de klok in.

Zie "De klok instellen" op pagina 9.

7 Druk op STANDBY/ON om de eenheid uit te schakelen (op standby te zetten) als u de Timer hebt ingesteld terwijl de eenheid was ingeschakeld.

• Als de timer wordt ingeschakeld, gaan de (tijdklok)-indicatie en de indicatie voor de geselecteerde timermodus (DAILY of REC) knipperen.

Druk, als u de instelling wilt annuleren, op CLOCK/TIMER en houd deze ingedrukt tot de (tijdklok)-indicatie op de display uitgaat.

• Als de eenheid is ingeschakeld wanneer de ingestelde tijd aanbreekt, werkt de Timer-functie niet.
• Wanneer u het netsnoer loskoppelt of wanneer zich een stroomstoring voordoet, worden de timer geannuleerd. U dient eerst de klok in te stellen, en daarna de timer.

De Slaaptimer gebruiken

Met de Slaaptimer kunt u met muziek in slaap vallen. U kunt de Slaaptimer instellen wanneer de eenheid is ingeschakeld.

Zo werkt de Slaaptimer

De eenheid wordt automatisch uitgeschakeld wanneer de opgegeven tijdsduur is verlopen.

ALLEEN met de afstandsbediening:

1 Druk op SLEEP.

De tijdsduur tot het uitschakelen wordt weergegeven en de SLEEP-indicatie op de display wordt verlicht. - Telkens wanneer u op deze knop drukt, worden de volgende tijden weergegeven:

2 Wacht ongeveer 5 seconden nadat u de gewenste tijdsduur hebt opgegeven.

Als u wilt controleren hoeveel tijd er nog rest voordat de eenheid wordt uitgeschakeld, drukt u eenmaal op SLEEP, waarna de resterende tijd gedurende ongeveer 5 seconden wordt weergegeven.

Als u het tijdstip van uitschakelen wilt wijzigen, drukt u enkele malen op SLEEP totdat de gewenste tijdsduur op de display wordt weergegeven.

Als u de opgegeven instelling wilt annuleren, drukt u enkele malen op SLEEP totdat de SLEEP-indicatie wordt uitgeschakeld.

• De Slaaptimer wordt ook geannuleerd wanneer u de eenheid uitschakelt.

• Als u de Slaaptimer instelt nadat de Dagtimer de geselecteerde afspeelbron is gaan afspelen, wordt de Dagtimer geannuleerd.
• Als u de Sleep Timer instelt nadat de Recording Timer met opnemen is begonnen, wordt de Recording Timer geannuleerd, maar het maken van de opname gaat door tot de Sleep Timer wordt geactiveerd.

Beschrijving van de PTY-codes:

NEWS: Nieuws.

AFFAIRS: Actualiteitenprogramma dat nieuwsfeiten nader belicht—in gesprekken of analyses.

INFO: Programma's die bedoeld zijn om informatie te geven, in de ruimste zin van het woord.

SPORT: Sportprogramma.

DRAMA: Alle hoorspelen en radioseries.

CULTURE: Programma's betreffende nationale of regionale cultuur, waaronder taal, theater, enz.

SCIENCE: Programma's over natuurwetenschap en technologie.

VARIED: Dit wordt voornamelijk gebruikt voor gesproken programma's zoals quizzes, panels en interviews met bekende personen.

POP M: Commerciële hedendaagse popmuziek.

EASY M: Hedendaagse "easy-listening"-muziek.

LIGHT M: Instrumentale muziek en vocale of koorwerken.

CLASSICS: Uitvoeringen van belangrijke klassieke orkestwerken, symfonieën, kamermuziek, enz.

OTHER M: Muziek die in geen van de voorgaande categorieën valt.

WEATHER: Weerberichten en weersvoorspellingen.

FINANCE: Beursberichten, handel, economie, enz.

CHILDREN: Programma's die gericht zijn op een jeugdige doelgroep.

SOCIAL: Programma's over sociologie, geschiedenis, aardrijkskunde, psychologie en de maatschappij.

RELIGION: Religieuze programma's.

PHONE IN: Programma's waarbij het publiek zijn mening kan geven, ofwel telefonisch ofwel in een publiek forum.

TRAVEL: Reisinformatie.

LEISURE: Programma's over recreatieactiviteiten.

JAZZ: Jazzmuziek.

COUNTRY: Countrymuziek.

NATION M: Hedendaagse populaire muziek uit het land of de regio in de taal uit dat land of die regio.

OLDIES: Muziek uit de zogeheten "gouden eeuw" van de popmuziek.

FOLK M: Folkmuziek.

DOCUMENT: Documentaire programma's, waarin feiten op diepgaande wijze worden belicht.

TEST: Wordt uitgezonden voor het testen van noodzendapparatuur en -ontvangers.

ALARM: Noodbericht.

De classificatie van de PTY-codes kan voor sommige FM-zenders anders zijn dan bovengenoemde lijst.

De alarmfunctie

Als u naar de radio luistert en er is een zender die een noodbericht (ALARM-signaal) uitzendt, stemt de ontvanger automatisch af op dat zender, behalve wanneer u naar een zender luistert die geen RDS-signalen uitzendt (alle AM-zenders (MG/LG) en bepaalde FM-zenders).

De testfunctie

Het TEST-signaal wordt uitgezonden ten behoeve van het testen van apparatuur en is bedoeld om na te gaan of de ontvanger in staat is om een ALARM-signaal behoorlijk te ontvangen.

Bij de ontvangst van een TEST-signaal gedraagt de ontvanger zich precies zo als bij de ontvangst van een ALARM-signaal.

Wanneer er een TEST-signaal wordt ontvangen, schakelt de ontvanger onmiddellijk over naar het zender dat het TEST-signaal uitzendt, behalve wanneer u naar een zender luistert die geen RDS-signalen uitzendt (alle AM-zenders (MG/LG) en bepaalde FM-zenders).

Als u problemen ondervindt met deze eenheid, loopt u eerst deze lijst na voor een mogelijke oplossing alvorens de reparatieservice te bellen.

Als u het probleem niet kunt oplossen aan de hand van de hier gegeven suggesties of als de eenheid fysiek beschadigd is, belt u een deskundige (bijvoorbeeld de dealer) voor een reparatie.

Symptom	Oorzaak	Actie
Ik hoor geen geluid.	• Verbindingen zich niest juist of losgeraat. • Hoofdtelefoon is aangesloten.	• Controller alle aansluitingen en verbeter deze. (Zie pagina 6 tot 8.) • Verwijder de hoofdtelefoon.
Uitzendingen zich monoclijk te horen vanwege ruis.	• Antennes zich niest aangesloten. • De AM-antenne staat te dicht bij het eenheid. • De FM-antenne is niest goed uitgeklapt en geplaatst.	• Sluit de antennes op dc juiste manier stevig aan. • Verplaats de AM-antenne. • Klap de FM-antenne uit tot de Beste positie.
De CD-lade kan nicht open of dicht.	Het netsnoer is niest aangesloten.	Steen het netsnoer in het stopcontact.
De CD worden nicht afgespeeld.	De CD is ondersteboven geplaatst.	Plaats de CD met het label maar boven.
Discontinu geluid.	De CD is gekrast of verontreinigd.	Reing of verwang de CD. (Zie pagina 25.)
De cassetteholders können nicht open.	Netvoeding van het netsnoer is uitgeschakeld terwijl de band liep.	Schakel de eenheid in.
Opnemen is niest möglichk.	Lipjes aan de achechterzijde van de cassette zich verwijdcrd.	Dek de uitsparingen af met plakband.
Functies zich uitgeschakeld.	De ingcbebouwde microprocessor is möglichk defect als gevolg van externe elektrische interferentie.	Koppel het netsnocr los en steeck het weer in het stopcontact.
De afstandsbediening werkt nicht.	• Het pad:tussen de afstandsbediening en de sensor op dc enheid is geblokkeerd. • De batterijen zich lccg.	• Verwijder het obstakel. • Vervang dc batterijen.

Als u het beste uit de eenheid wilt halen, dient u de cd's en cassettes en het mechanisme schoon te houden.

Werken met cd's

Haal de cd uit de hoes door deze aan de randen vast te houden en voorzichtig op het gat in het midden te drukken. - Raak het glimmende oppervlak van de cd nooit aan en buig de schijf evenmin. - Na gebruik dient u de cd in de hoes terug te zetten om kromtrekken te voorkomen.

Zorg ervoor dat u het oppervlak van de cd niet krast wanneer u deze terugzet in de hoes of doos. Vermijd blootstelling aan direct zonlicht, extreme temperaturen en vocht.

De cd reinigen

Wrijf de CD af met een zachte doek, in een rechte lijn van het midden naar de rand.

Gebruik NOOIT oplosmiddelen, zoals reinigingsmiddelen voor vinylplaten, sprays, verdunner of benzine om de cd's te reinigen.

De eenheid reinigen

Vlekken op de eenheid

Vlekken moeten worden afgeveegd met een zachte doek. Als de eenheid erg vuil is, veeg deze dan af met een goed uitgewrongen doek die is gedrenkt in water met een neutraal wasmiddel, en veeg het daarna schoon met een droge doek.

- Neem de volgende punten goed in acht, omdat anders de kwaliteit van de eenheid achteruit kan gaan, de eenheid beschadigd kan raken of de verf kan afbladderen.

— Veeg de eenheid NIET af met een harde doek. — Veeg NIET krachtig op de eenheid. Maak de eenheid NIET schoon met een verdunningsmiddel of benzine. Zorg dat de eenheid NIET in contact komt met vluchtige stoffen zoals insecticiden. Zorg dat de eenheid NIET voor langere tijd in contact komt met rubber of plastic.

Werken met cassettebanden

• Als de band los in de cassette zit, trekt u deze weer strak door een potlood in een van de uitsparingen in het midden te draaien.
• Als de band los is, kan deze uitrekken, afbreken of in de cassette verstrikt raken.
• Raak de band zelf nooit aan.

Berg banden nooit op deze plaatsen op:

In stoffige ruimten, in direct zonlicht of extreme warmte, op vochtige plaatsen, op een tv of luidspreker, in de buurt van een magneet.

UX-L40R (CA-UXL40R en SP-UXL40)

Versterker

Uitvoerstroom:

100 W (50 W + 50 W) bij 6 Ω (10 % THD)

Audio-ingangsgevoeligheid/impedantie (bij 1 kHz) AUX: 400 mV / 48 kΩ

Digitale uitvoer - OPTICAL DIGITAL OUT

Signaalgolflengte: 660 nm

Uitvoerniveau: -21 dBm tot -15 dBm

Luidsprekers/impedantie: 6 Ω - 16 Ω

Tuner

FM-bereik: 87,50 MHz - 108,00 MHz

AM-bereik:

MG: 522 kHz - 1629 kHz

LG: 144 kHz - 288 kHz

CD-speler

Signaal-naar-ruisverhouding: 90 dB

Wow en flutter: Onmeetbaar

Cassettedeck

Frequentierespons:

Normaal (type I): 60 Hz - 14000 Hz

Wow en flutter: 0,15% (WRMS)

Algemeen

Netvoeding: AC 230 V, 50 Hz

Stroomverbruik: 90 W (in bedrijf)

1,2 W (op standby)

Afmetingen (bij benadering):

170 mm x 286 mm x 319,5 mm (B/H/D)

Gewicht (bij benadering): 12,7 kg

Meegeleverde accessoires

Zie pagina 6.

Luidsprekers

Aanvullende luidsprekers:

Woofer: 10,0 cm conus x 2

Tweeter: 4,0 cm conus x 1

Impedantie

Hoofdluidspreker: 6Ω

Afmetingen (bij benadering):

175 mm x 320 mm x 229 mm (B/H/D)

Gewicht (bij benadering): 6,0 kg

UX-L30R (CA-UXL30R en SP-UXL30)

Versterker

Uitvoerstroom:

100 W (50 W + 50 W) bij 6 Ω (10 % THD)

Audio-ingangsgevoeligheid/impedantie (bij 1 kHz) AUX: 400 mV/48 kΩ

Digitale uitvoer - OPTICAL DIGITAL OUT

Signaalgolflengte: 660 nm

Uitvoerniveau: -21 dBm tot -15 dBm

Luidsprekers/impedantie: 6 Ω - 16 Ω

Tuner

FM-bereik: 87,50 MHz - 108,00 MHz

AM-bereik:

MG: 522 kHz - 1629 kHz

LG: 144 kHz - 288 kHz

CD-speler

Signaal-naar-ruisverhouding: 90 dB

Wow en flutter: Onmeetbaar

Cassettedeck

Frequentierespons:

Normaal (type I): 60 Hz - 14000 Hz

Wow en flutter: 0,15% (WRMS)

Algemeen

Netvoeding: AC 230 V, 50 Hz

Stroomverbruik:

90 W (in bedrijf)

1,2 W (op standby)

Afmetingen (bij benadering):

170 mm x 286 mm x 319,5 mm (B/H/D)

Gewicht (bij benadering):

12,7 kg

Meegeleverde accessoires

Zie pagina 6.

Luidsprekers

Aanvullende luidsprekers:

Woofer:

12,0 cm cone x 1

Tweeter:

4.0 cm cone x 1

Impedantie:

Hoofdluidspreker:

6Ω

Afmetingen (bij benadering):

160 mm × 285 mm × 186,5 mm (B/H/D)

Gewicht (bij benadering):

4,8 kg

VICTOR COMPANY OF JAPAN, LIMITED
