Merk	JVC
Model	VSDT9R
Producttype	Compacte Hi-Fi-installatie
Afmetingen centrale eenheid (B x H x D)	325 x 86 x 237 mm
Gewicht centrale eenheid	Ongeveer 4,3 kg
Afmetingen luidsprekers (SP-VSDT9)	125 x 293 x 129 mm (B x H x D)
Gewicht per luidspreker	1,4 kg
Voeding	AC 230 V, 50 Hz
Stroomverbruik (ingeschakeld)	36 W
Stroomverbruik (stand-by, eco-modus)	2,5 W
Uitgangsvermogen	38 W (19 W + 19 W) bij 4 Ω max
CD-speler	Sleuf-CD-speler, geschikt voor CD/CD-R/CD-RW gefinaliseerd
FM-tuner	87,5 – 108 MHz, 30 voorinstellingen
AM-tuner	MW 522 – 1629 kHz, LW 144 – 288 kHz, 15 voorinstellingen
RDS-functies	PS, PTY, RT, Enhanced Other Networks
Timers	Programmeerbare Goedemorgen en Goedenavond
COMPU PLAY-functie	Ja (inschakelen en starten met één toets)
Geluidsregeling	AHB PRO, BASS (lage tonen) en TREBLE (hoge tonen) instelbaar van -5 tot +5
Aansluitingen	MD/AUX IN/OUT, CD DIGITAL OUT (optisch), SUBWOOFER OUT, hoofdtelefoonaansluiting
Luidsprekers	Conus 8 cm, impedantie 4 Ω
Inbegrepen accessoires	Afstandsbediening, batterijen, netsnoer, FM- en AM-antennes, luidsprekerkabels, standaard, voetjes, schroeven, sjabloon
Veiligheid	Laserproduct klasse 1, niet openen, ventilatie in acht nemen
Onderhoud	Reinigen met een zachte doek, geen oplosmiddelen gebruiken

Veelgestelde vragen - VSDT9R JVC

Hoe stel ik de klok in op de JVC VSDT9R-installatie?

Druk op de CLOCK/TIMER-knop op de afstandsbediening en gebruik vervolgens de ▶ of ◀-knoppen om uren en minuten in te stellen. Bevestig met SET.

Hoe programmeer ik de Goedemorgen-timer (wekker)?

Druk op CLOCK/TIMER tot 'TIMER' wordt weergegeven en druk nogmaals. Stel de starttijd (ON) en eindtijd (OFF) in met de ▶/◀-knoppen, kies de bron (TUNER of CD) en stel het volume in. Bevestig elke stap met SET.

Hoe gebruik ik de COMPU PLAY-functie?

Om een CD af te spelen, druk op de ▶/II-knop op de afstandsbediening (of SOURCE op het apparaat): de installatie wordt ingeschakeld en start de weergave als er een CD is geplaatst. Voor de radio, druk op FM/AM.

Hoe zoek ik FM-zenders met het RDS-systeem?

Stem af op een FM-zender en druk vervolgens op DISPLAY MODE om RDS-informatie weer te geven (zendernaam, programmatype, radiotekst). Gebruik PTY SEARCH om een specifiek programmatype te zoeken (bijv. 'Nieuws', 'Pop M').

Hoe sluit ik de meegeleverde luidsprekers aan?

Sluit de luidsprekerkabels aan op de + en - aansluitingen aan de achterzijde van de centrale eenheid. De luidsprekers zijn identiek: u kunt ze links of rechts aansluiten. Zorg ervoor dat de gestripte draden geen andere aansluitingen raken.

Hoe reinig ik het apparaat?

Veeg het apparaat af met een zachte doek. Voor hardnekkig vuil, gebruik een doek die licht vochtig is gemaakt met water en neutraal reinigingsmiddel, goed uitgewrongen. Gebruik nooit verdunner, benzine of insecticiden.

Wat te doen als de CD niet wordt afgespeeld?

Controleer of de CD met de bedrukte zijde naar boven of naar voren is geplaatst (afhankelijk van de oriëntatie). Reinig de CD met een zachte doek van het midden naar de rand. Als de melding 'CANNOT PLAY' verschijnt, is de CD mogelijk bekrast of incompatibel.

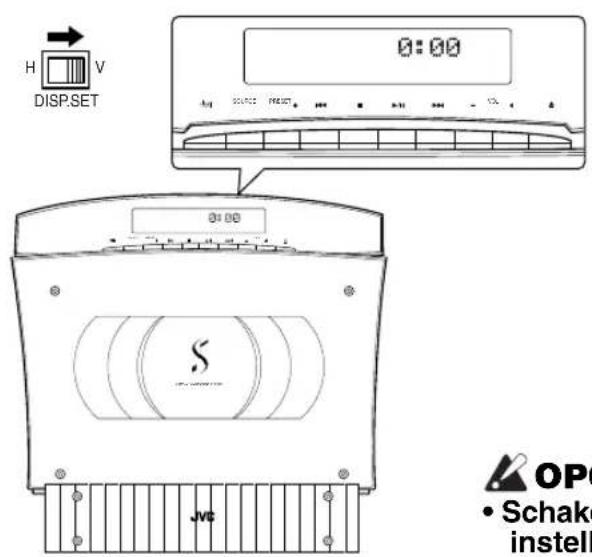

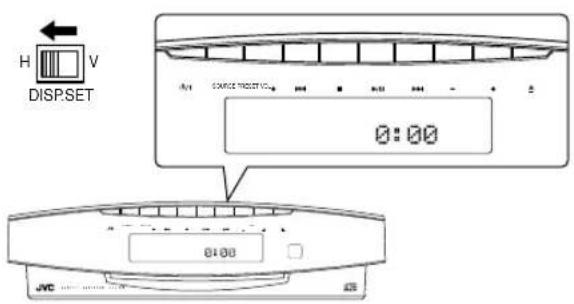

Hoe wijzig ik de weergave afhankelijk van de oriëntatie (verticaal/horizontaal)?

Zet de installatie uit. Stel de DISP. SET-schakelaar aan de achterzijde van het apparaat in op 'V' (verticaal) of 'H' (horizontaal) om de richting van de tekens aan te passen.

Hoe herhaal ik een nummer of de hele CD?

Tijdens het afspelen drukt u meerdere keren op REPEAT om de modus te kiezen: 1 (herhaling van één nummer) of ALL (herhaling van de hele schijf of het programma). Druk tot het lampje uitgaat om te annuleren.

Hoe sluit ik een extern apparaat aan zoals een MD-speler?

Sluit een audiokabel aan tussen de MD/AUX IN/OUT-aansluitingen van de installatie en de uitgangen/ingangen van het externe apparaat. Druk vervolgens op MD/AUX op de afstandsbediening of selecteer 'MD/AUX' met de SOURCE-knop.

GEBRUIKSAANWIJZING VSDT9R JVC

Bestaat uit CA-VSDT6R en SP-VSDT6 / Bestaat uit CA-VSDT7R en SP-VSDT6 / Bestaat uit CA-VSDT9R en SP-VSDT9

SP-VSDT6 SP-VSDT6 SP-VSDT9 SP-VSDT9 CA-VSDT7R

CA-VSDT9R CA-VSDT6R

R·D·S

INSTRUCTIES

BEDIENINGSHANDLEIDING GEBRUIKSAANWIJZING

Voor klantgebruik:

Waarschuwing - Uitschakelaar!

Verwijder de stekker uit het stopcontact om de stroomtoevoer helemaal uit te schakelen (het O/I gaat uit). Met de O/I-schakelaar is het niet mogelijk om de stroomtoevoer naar de eenheid helemaal uit te schakelen. U dient hiertoe de stekker uit het stopcontact te verwijderen.

• Als de eenheid in standby staat, gaat het O/I in rood branden.
• Als de eenheid is ingeschakeld, gaan de bedieningslampjes in rood branden.

De stroomtoevoer kan met behulp van de afstandsbediening worden geregeld.

LET OP

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel het toestel niet bloot aan regen of vocht.

LET OP!

1. Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
2. Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
3. Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
4. Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

BELANGRIJKE INFORMATIE VOOR LASERPRODUKTEN

VERKLARING VAN DE LABELS

① CLASSIFICATIE-ETIKET AAN DE BUITENKANT VAN HET APPARAT

② WAARSCHUWINGSLABEL, IN HET APPARAAT

CAUTION: Invisible laser radiation when open and interlock failed or defeated AVOIDIDIRECTEXPOSURE TO BEAM. (a)

ADVARSSL: Usymig laser stradng vir abning, nar silkeherdsafondere or undecopnd och apar/n der auf fiquen. Undglausedet lese for straling. (b)

NARNING: Osymig laser WHO: Avattessa la sugulakitus ohteltaessa olet attiltna näkymättö malise larsætylille. (d)

AVATSSA a sujalukitus ohledttaessa olet attiltna näkymättö malise larsætylille. (s)

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Onzichtbare laserstraling wanneer open en de beveiliging faalt of uitgeschakeld is. Voorkom het direct blootstaan aan de straal.
3. VOORZICHTIG: De bovenkap niet openen. Binnenin het toestel bevinden zich geen door de gebruiker te repareren onderdelen: laat onderhoud over aan bekwame vakmensen.

Vooraanzicht

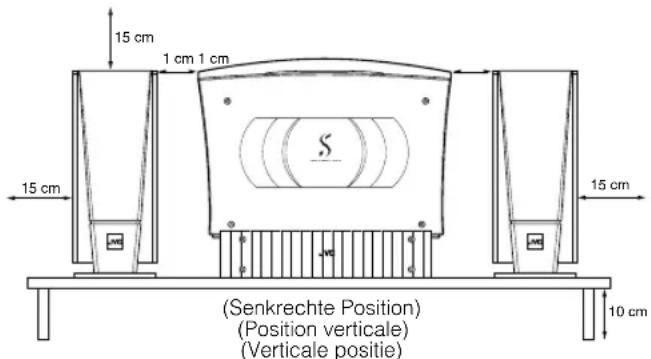

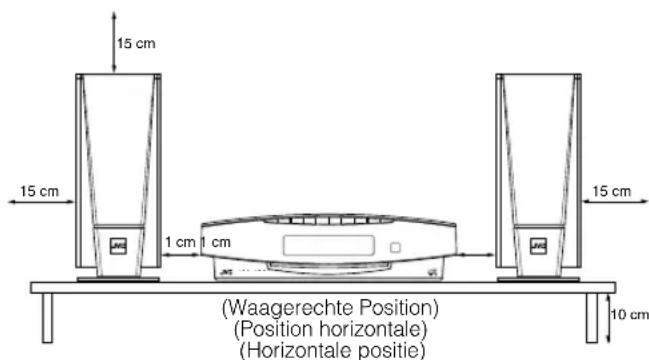

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1 Bovenkant: Geen belemmeringen en voldoende ruimte.

2 Zijkanten/voor-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.

3 Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Dit systeem bevat een interne koelventilator die zorgt voor de vereiste koeling, ook bij opstelling in een beperkte ruimte. De ventilator wordt ingeschakeld als het geluidsvolume hoog wordt gezet, maar kan ook worden ingeschakeld bij een lager geluidsniveau als de interne temperatuur stijgt. De ventilator functioneert optimaal als er minimaal 1 cm ruimte aan weerszijden van het toestel is.

Inleiding

Hartelijk gefeliciteerd met uw aankoop van dit Kompact Komponenten-System van JVC.

Wij hopen dat het apparaat een waardevolle aanwinst zal zijn voor uw huishouden en dat u er jarenlang plezier van zult hebben.

Lees deze handleiding aandachtig door voordat u uw nieuwe stereoapparatuur in gebruik neemt.

Hierin vindt u alle informatie die u nodig heeft om het systeem in te stellen en te gebruiken.

Mocht u vragen hebben die niet door de handleiding worden beantwoord, neem dan contact op met uw leverancier.

Voorzieningen

Hier volgt een beknopt overzicht van de voorzieningen die uw systeem krachtig maken en toch eenvoudig te gebruiken.

Met het CD-sleufladingmechanisme kunt u het systeem verticaal of horizontaal plaatsen. De knoppen en bedieningselementen hebben een nieuwe vormgeving gekregen, die geheel is gericht op gebruiksgemak. Zo kunt u volop van de muziek genieten. Met COMPU PLAY van JVC kunt u het systeem met een druk op de knop aanzetten en automatisch de radio of de CD-speler starten. Het systeem is uitgerust met het schakelsysteem Active Hyper Bass Super PRO, waarmee de lage frequentietonen zeer natuurgetrouw worden gereproduceerd. Het systeem is uitgerust met een voorziening waarmee 45 zenders tevoren kunnen worden ingesteld (30 FM en 15 AM (MG/LG)) en daarnaast is het mogelijk automatisch en handmatig op zenders af te stemmen. Tot de CD-opties behoren o.a. functies voor herhalen, afspelen in willekeurige volgorde en geprogrammeerd afspelen. Timerfuncties: dagelijkse timer en slaap-timer. Het systeem is compatibel met RDS-uitzendingen (Radio Data System). Met de "Enhanced Other Networks"-signalen kunt u het systeem op stand-by zetten totdat de gewenste informatie wordt uitgezonden. Met de PTY-zoekfunctie kunt u een specifieke categorie programma's zoeken. Bovendien kan Radiotekst worden weergegeven met gebruik van signalen die door de zender worden uitgezonden. U kunt verschillende externe apparaten, zoals een MD-recorder e.d., aansluiten. De apparatuur kan CD-R en CD-RW discs afspelen die afgesloten zijn. U kunt uw originele CD-R en CD-RW discs afspelen die opgenomen zijn in muziek-CD-formaat. (Afhankelijk van de eigenschappen van de disc en de opnamecondities is het mogelijk dat sommige discs niet afgespeeld kunnen worden.) COMPU PLAY

Indeling van deze handleiding

• De basishandelingen en instellingen, die voor de meeste functies gelijk zijn - bijvoorbeeld de volume-instelling -, worden in de paragraaf 'Basishandelingen' beschreven en worden niet voor elke functie apart herhaald.
• De namen van knoppen/bedieningselementen en berichten zijn in hoofdletters geschreven: bijvoorbeeld FM/AM, "CD NO DISC".
• De namen van systeemfuncties worden alleen met een hoofdletter aan het begin geschreven: bijvoorbeeld Normal Play.

Raadpleeg de inhoudsopgave als u informatie zoekt over specifieke onderwerpen.

Wij hebben plezier deze handleiding samengesteld en hopen dat u optimaal gebruik zult maken van de vele functies van uw systeem.

WAARSCHUWINGEN

• PLAATS NIETS OP HET PANEEL. ALS U HET SYSTEEM GEBRUIKT TERWIJL ER IETS OP HET PANEEL IS GEPLAATST, ZAL HET SYSTEEM BESCHADIGD RAKEN WANNEER U PROBEERT OM HET PANEEL TE OPENEN.
• DE BIJGELEVERDE LUIDSPREKERS ZIJN UITSLUITEND BEDOELD VOOR GEBRUIK MET DEZE APPARATUUR. BIJ GEBRUIK IN COMBINATIE MET ANDERE APPARATUUR ZULLEN DE LUIDSPREKERS WORDEN BESCHADIGD.

BELANGRIJKE WAARSCHUWINGEN

1 Het systeem installeren

Kies een plaats waar het toestel recht, droog en niet te warm of te koud staat. (Tussen 5°C en 35°C.) - Zorg voor voldoende afstand tussen het systeem en de TV. Zet uw systeem niet op een plaats die blootstaat aan trillingen.

2 Netsnoer

• Raak het netsnoer niet aan met natte handen! Zolang het netsnoer in het stopcontact zit, is er altijd enig stroomverbruik.
• Trek nooit aan het netsnoer wanneer u het netsnoer uit het stopcontact wilt halen; trek alleen aan de stekker.

3 Storingen, etc.

• Het systeem bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Wanneer zich een storing voordoet, dient u de stekker uit het stopcontact te trekken en contact op te nemen met uw leverancier.
• Steek nooit metalen voorwerpen in het systeem.
• Steek uw hand niet tussen het paneel en het hoofdapparaat terwijl het paneel aan het sluiten is.

Inhoudsopgave

Inleiding 1

Voorzieningen 1 Indeling van deze handleiding. 1 WAARSCHUWINGEN 1 BELANGRIJKE WAARSCHUWINGEN. 1

Allereerst 3

Accessoires 3 Batterijen plaatsen in de afstandsbediening 3 De FM-antenne aansluiten 4 De AM (MW/LW)-antenne aansluiten 5 De luidsprekers aansluiten 6 Een subwoofer aansluiten 7 Externe apparatuur aansluiten 7 Een MD-recorder etc. aansluiten (digitale uitgang) 8 Het netsnoer aansluiten 8 Het apparaat op de standaard installeren 8 Het systeem aan een muur bevestigen 9 Veranderen van de instellingen van het display en de bedieningstoetsen 10 De afstandsbediening gebruiken 11 COMPU Play 11

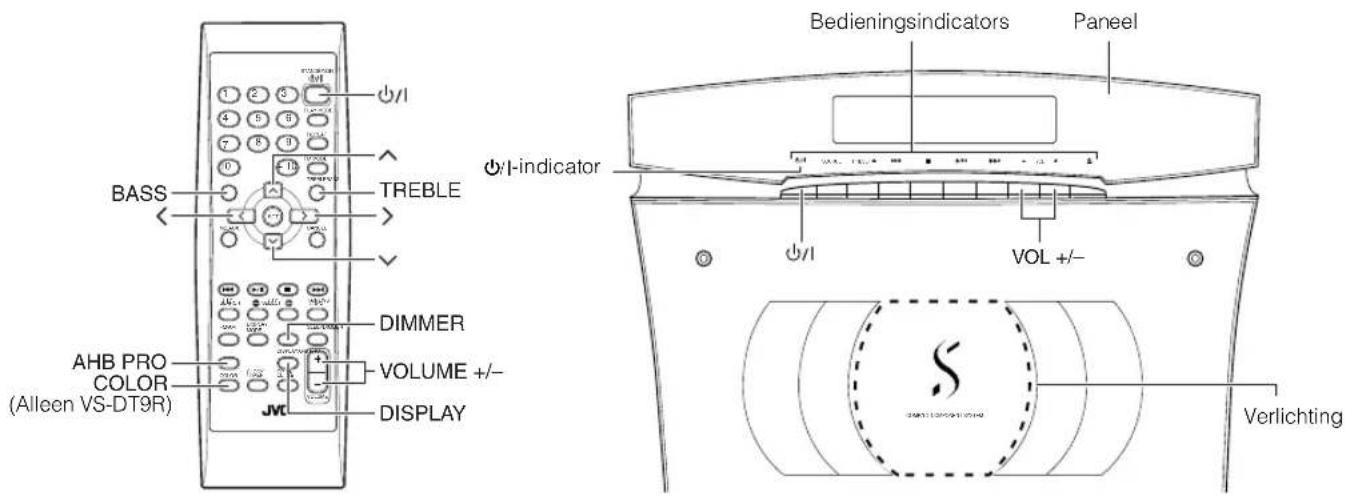

Basishandelingen 12

Het systeem aan- en uitzetten 12 De helderheid instellen (DIMMER) 12 De kleur veranderen (COLOR) (Alleen VS-DT9R) 13 Het volume instellen. 13 De lage tonen (AHB PRO) versterken 14 Toonregeling (BASS/TREBLE) 14 De tijd weergeven (DISPLAY) 14

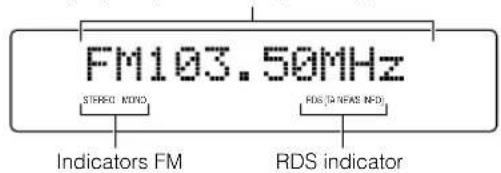

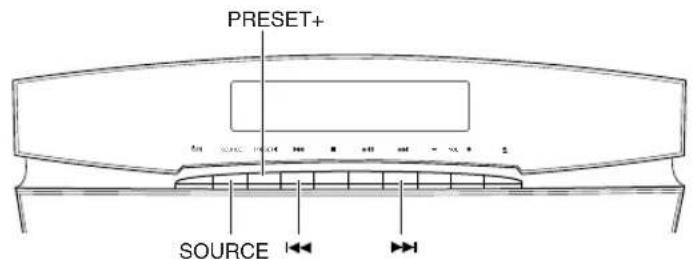

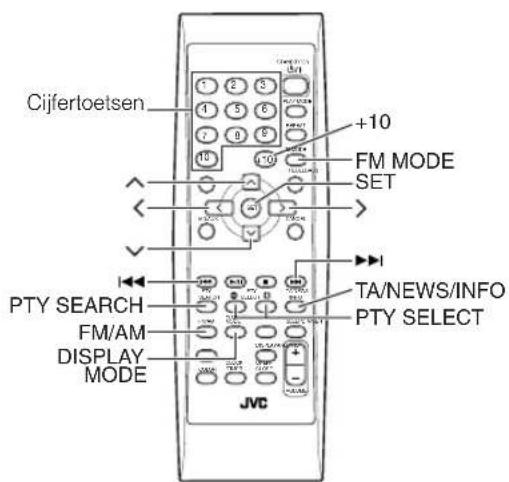

De tunes gebruiken 15

Afstemmen op een zender 15 Zenders programmeren 16 De instelling voor FM-ontvangst wijzigen 17 FM-zenders ontvangen met RDS 17

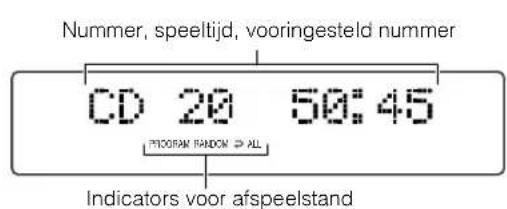

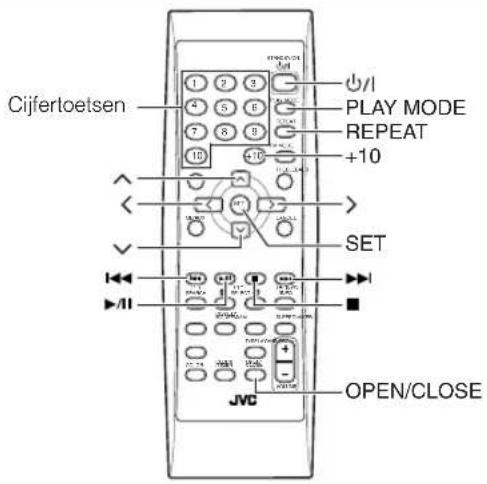

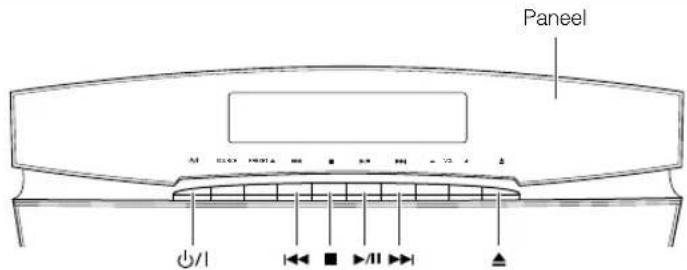

De CD-speler gebruiken 20

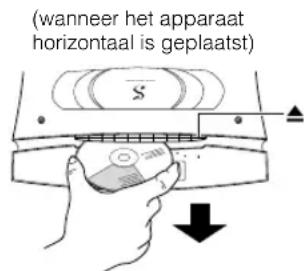

Een CD plaatsen 20 Een CD verwijderen 21 Wat u moet weten voor het gebruiken van de CD-speler - Normal Play 21 Programmeren van de afspeelvolgorde van de nummers 22 Random Play (willekeurig) 22 Nummers herhalen 22 Kinderslot 22

Externe apparaten gebruiken 23

Luisteren naar externe apparaten 23 Opnemen vanaf het systeem met externe apparaten 23

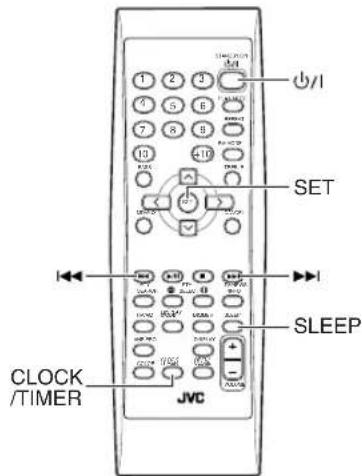

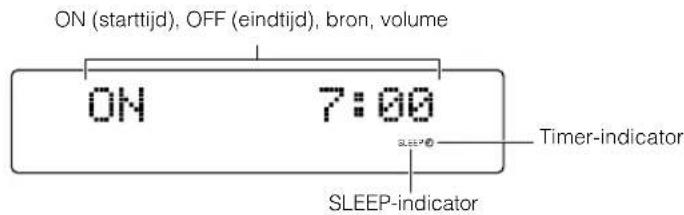

De timers gebruiken 24

De klok instellen 24 De dagelijkse timer (wekker) instellen 25 De SLEEP-timer instellen 26

Verzorging en onderhoud 27

Problemen oplossen 28

Technische specificaties 29

Allereerst

Accessoires

Controleer of u de volgende accessoires bij het systeem hebt ontvangen.

Netsnoer (1)

AM-raamantenne (1)

Afstandsbediening (1)

Batterijen (2)

FM-draadantenne (1)

Luidsprekerkabels (2)

Standaard (1) (voor het hoofdapparaat)

Poten (2) (voor de standaard)

Schroef (1) (voor de standaard)

Papieren patroon (1)

Indien u een of meer accessoires niet hebt ontvangen, dient u onmiddellijk contact op te nemen met uw leverancier.

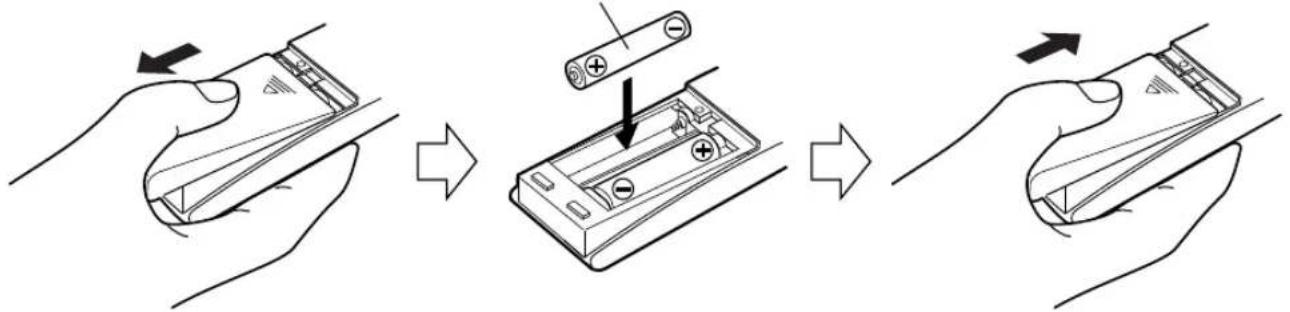

Batterijplaatsen in de afstandsbediening

Plaats de batterijen met de polen (+ en -) in de richting van de + en - markeringen in het batterijvakje.

R6P(SUM-3)/AA(15F)

OPGELET:

• Gebruik de batterijen op de juiste wijze.

Voorkom lekkage of explosiegevaar:

• Verwijder de batterijen als de afstandsbediening gedurende lange tijd niet wordt gebruikt.
• Vervang altijd beide batterijen tegelijkertijd.
• Gebruik nooit een oude batterij en een nieuwe batterij samen.
• Gebruik nooit batterijen van verschillende typen samen.

Niet weggooien, maar inleveren als KCA.

OPGELET:

Zorg dat alle aansluitingen zijn gemaakt voordat u de stekker van het systeem in het stopcontact steekt.

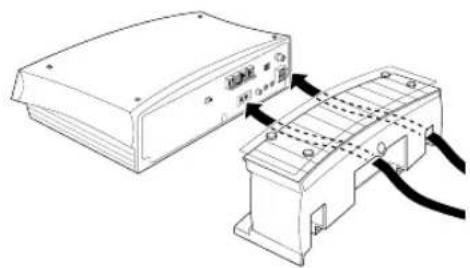

(Alleen wanneer u het hoofdapparaat verticaal plaatst)

• Wanneer u het hoofdapparaat verticaal wilt installeren, moet u de standaard en de poten eraan bevestigen. (Zie blz. 8.) Bij het aansluiten moet u de snoeren door de openingen in de standaard steken, zoals aangegeven op het schema, alvorens de standaard en de poten te bevestigen.

De FM-antenne aansluiten

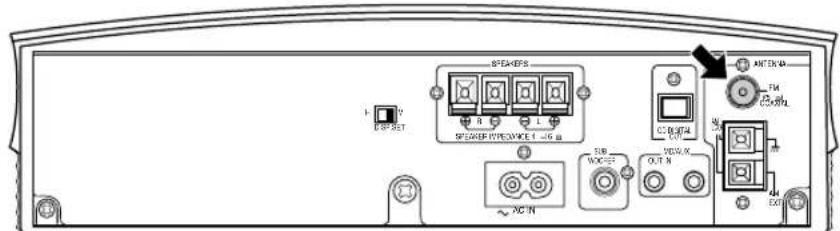

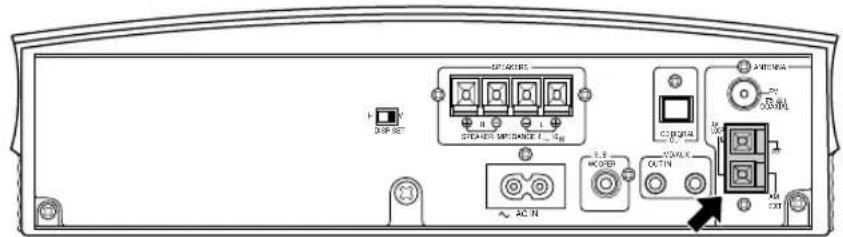

Achterpaneel van het hoofdapparaat

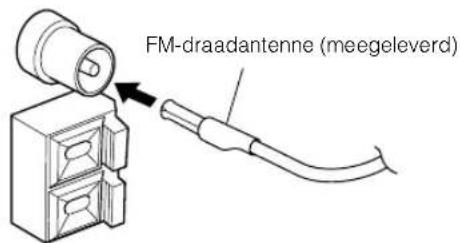

De meegeleverde draadantenne gebruiken

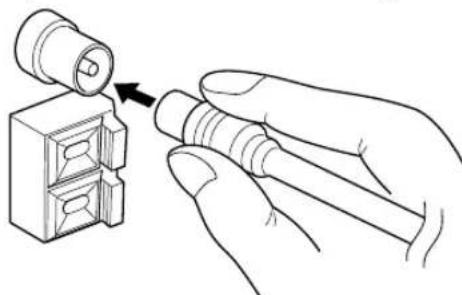

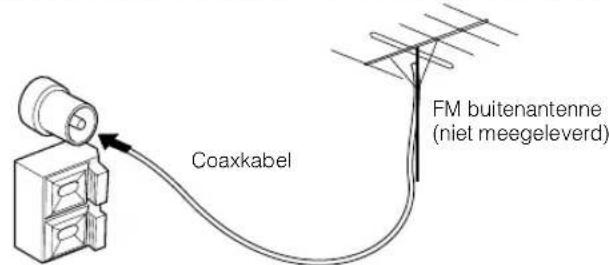

Gebruik van de coaxconnector (niet meegeleverd)

Sluit een 75 Ω antenne met coaxconnector (IEC of DIN45 325) aan op de FM 75 Ω COAX-aansluiting.

Als de ontvangst slecht is, kunt u de buitenantenne aansluiten.

• Voordat u een 75 Ω coaxkabel (de ronde kabel die naar een buitenantenne loopt) aansluit, dient de meegeleverde FM-draadantenne te worden losgekoppeld.

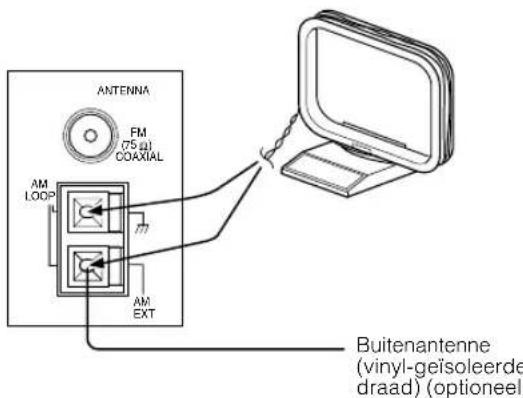

De AM (MW/LW)-antenne aansluiten

Achterpaneel van het hoofdapparaat

AM-raamantenne (meegeleverd)

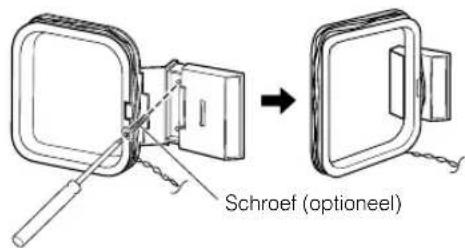

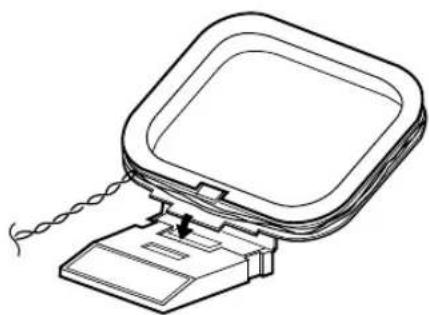

Bevestig het raam van de AM-antenne aan het voetstuk door de lipjes op het raam in de uitsparingen van het voetstuk vast te klikken.

Draai aan de antenne tot de beste ontvangst wordt verkregen.

• De AM-raamantenne kan aan een muur worden bevestigd.

Opmerkingen

• Als het uiteinde van de draad van de AM-raamantenne is bedekt met vinyl, moet u het vinyl ronddraaien om dit te verwijderen, zoals in de afbeelding is aangegeven. Zorg dat de kerndraden van de antennesnoeren niet in contact komen met andere aansluitbussen, aansluitsnoeren of het netsnoer. Dit kan resulteren in een slechte ontvangst.
• Als de ontvangst onbevredigend is, kunt u een buitenantenne (vinyl-geïsoleerde draad) op de AM EXT aansluiting aansluiten. (Maak de AM-raamantenne niet los wanneer een buitenantenne is aangesloten.)

OPGELET:

• Zorg dat alle aansluitingen zijn gemaakt voordat u de stekker van het systeem in het stopcontact steekt. Vastpakken van de luidsprekers: aangezien dit precisie-apparatuur is, moet u deze voorzichtig behandelen en niet blootstellen aan schokken.

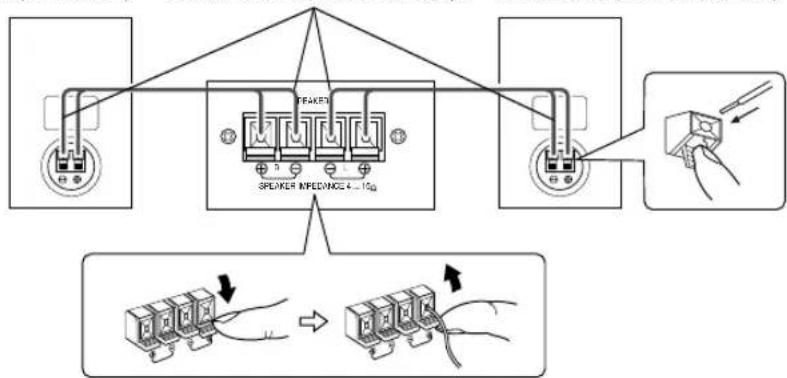

De luidsprekers aansluiten

Deze luidsprekers zijn uitsluitend bedoeld voor gebruik met deze apparatuur. Bij gebruik in combinatie met andere apparatuur zullen de luidsprekers worden beschadigd.

1. Open de luidsprekerklemmen om de luidsprekerkabels aan te sluiten.
2. Sluit een kant van de luidsprekerkabels aan op de klemmen op het systeem en de andere kant op de klemmen op de luidsprekers.

Sluit de kabels met een zwarte lijn aan op de (-) klemmen en de kabels zonder zwarte lijn op de (+) klemmen.

1. Zorg dat bij het sluiten van de klem de kabels goed vast komen te zitten.

Rechterluidspreker (achterkant) Gemarkeerd met een zwarte lijn Linkerluidspreker (achterkant)

Opmerkingen

Aangezien beide luidsprekers hetzelfde zijn, kunnen ze zowel aan de linker- als aan de rechterkant geplaatst worden. - Sluit geen andere luidsprekers aan op dit apparaat. Het verschil van de belastingsimpedantie kan defecten veroorzaken. - Gebruik de meegeleverde luidsprekers niet samen met andere luidsprekers.

OPGELET:

De voorplaten van de luidsprekers verwijderen

De voorplaten van de luidsprekers kunnen worden verwijderd.

Ga als volgt te werk:

1. Trek de bovenkant van de plaat naar u toe.
2. Trek daarna aan de onderkant van de plaat.

De voorplaten van de luidspreker bevestigen:

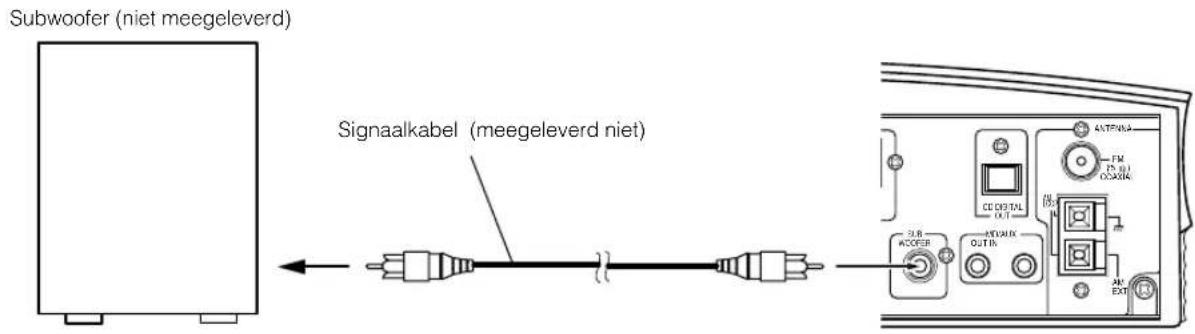

Een subwoofer aansluiten

Sluit een signaalkabel (niet meegeleverd) aan op de SUBWOOFER-aansluiting van het systeem en op de ingang van een extern subwoofersysteem.

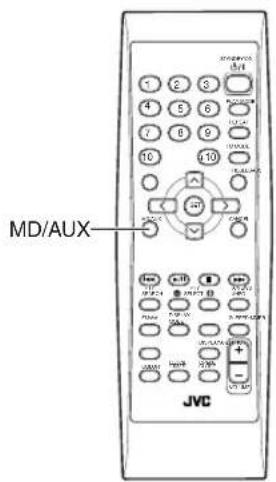

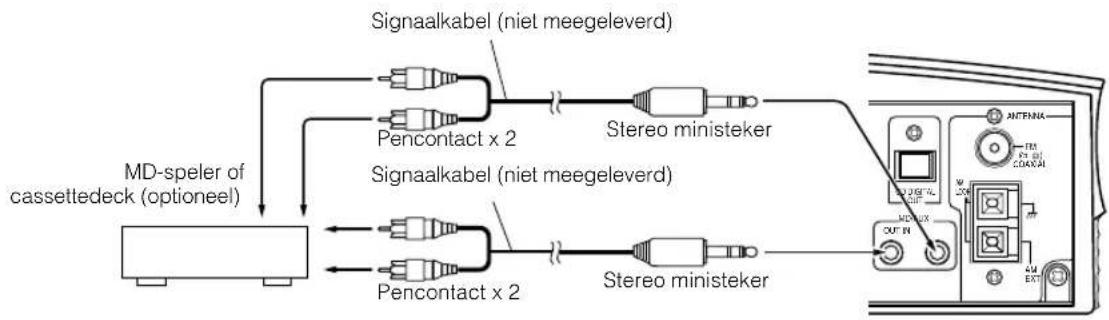

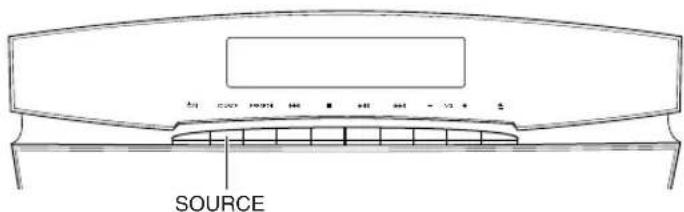

Extern apparaat aansluiten

Met de signaalkabels (niet meegeleverd) kunt u de MD/AUX-OUT/IN-aansluiting van het systeem verbinden met de in-/uitgang van een externe MD-speler, cassettedeck enz.

Het externe apparaat kan nu via uw systeem worden beluisterd. Ook kunt u op het externe apparaat opnamen maken vanaf de CD-speler of de tuner.

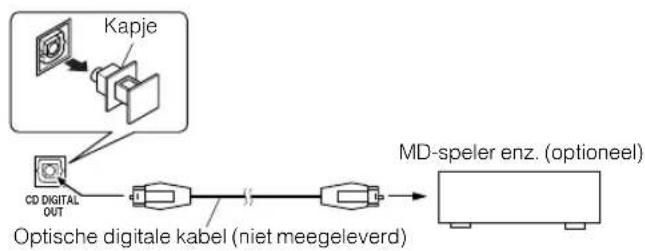

Een MD-recorder enz. aansluiten (digitale uitgang)

Verwijder het kapje en sluit een (niet meegeleverde) optische digitale kabel aan op CD DIGITAL OUT en op de ingang van de MD-recorder enz.

Nu kunt u digitale uitgangssignalen van uw CD-speler opnemen op de MD-speler enz.

Het netsnoer aansluiten

Steek de meegeleverde stroomkabel stevig in de wisselstroomaansluiting op de achterkant van het systeem.

OPGELET:

• OM STORINGEN EN BESCHADIGING VAN HET SYSTEEM TE VOORKOMEN MAG UITSLUITEND HET MEEGELEVERDE JVC-NETSNOER WORDEN GEBRUIKT.
• TREK ALTIJD DE STEKKER UIT HET STOPCONTACT ALS U WEGGAAT OF WANNEER HET SYSTEEM GEDURENDE LANGERE TIJD NIET WORDT GEBRUIKT.

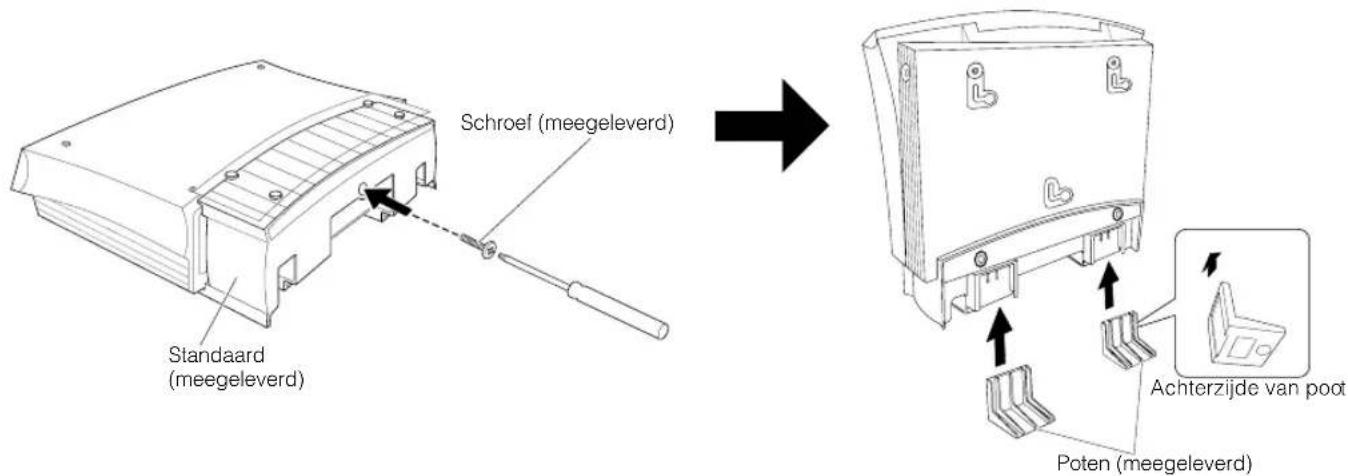

Het apparaat op de standaard installeren

U kunt het apparaat verticaal installeren door de meegeleverde standaard te bevestigen.

Bevestig de standaard aan het apparaat en draai de schroef vast. Bevestig de poten aan de standaard.

Opmerking

Vermijd onstabiele plaatsen wanneer u het apparaat verticaal installeert. Installeer het apparaat op een effen oppervlak.

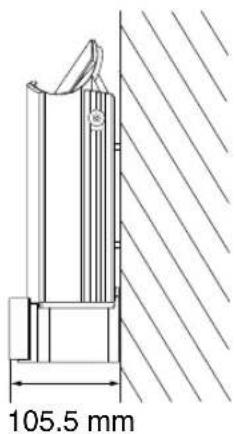

Het systeem aan een muur bevestigen

Het hoofdapparaat en de luidsprekers kunnen aan een muur worden bevestigd.

OPGELET:

Bevestigen aan een muur

• Dit hoofdapparaat weegt ongeveer 4,3kg . Wanneer u de toetsen bedient, wordt extra neerwaartse druk op het hoofdapparaat uitgeoefend. Wees daarom zeer voorzichtig wanneer u het hoofdapparaat aan een muur bevestigt, om te voorkomen dat het hoofdapparaat van de muur kan vallen en ongelukken veroorzaakt.
• Voordat u het hoofdapparaat aan een muur bevestigt, moet u de muur en andere factoren controleren, en verifiëren of de muur sterk genoeg is om het gewicht van het hoofdapparaat te ondersteunen en bestand is tegen de extra neerwaartse druk die tijdens de bediening zal worden uitgeoefend. (Bevestig het hoofdapparaat niet aan een triplexmuur of gipsplaatmuur. Het hoofdapparaat zou eraf kunnen vallen en beschadigd raken.) Raadpleeg een bevoegde monteur indien u de sterkte van de muur en andere factoren niet kent (bijvoorbeeld een gekwalificeerde constructeur).
• De bevestigingsschroeven zijn niet meegeleverd. Gebruik schroeven die geschikt zijn voor de sterkte en het materiaal van de pilaar of muur.
• Wanneer u het hoofdapparaat bevestigt, moet u de schroeven op alle drie plaatsen goed vastdraaien. Als u slechts een of twee gaten boort voor de schroeven, zal het hoofdapparaat niet stabiel bevestigd zijn en is er gevaar dat het van de muur valt.

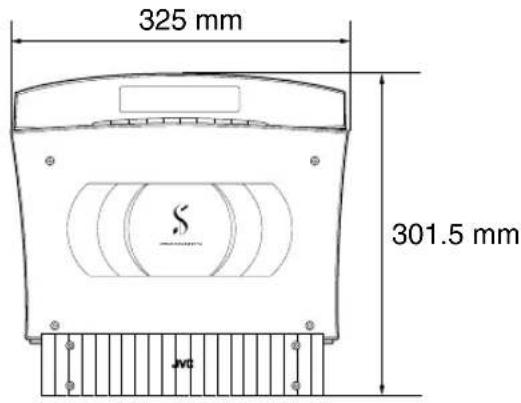

Plaats van bevestiging aan een muur

• Ga voorzichtig te werk bij het kiezen van de plaats waar u het hoofdapparaat aan de muur wilt bevestigen. Persoonlijk letsel of beschadiging van het hoofdapparaat kunnen het gevolg zijn wanneer het hoofdapparaat wordt bevestigd op een plaats waar het dagelijkse activiteiten belemmert of waar er kans is dat de gebruikers hun hoofd of lichaam tegen het hoofdapparaat stoten.
• Vermijd plaatsing boven een bed, sofa, watertank, gootsteen e.d., of in een gang.

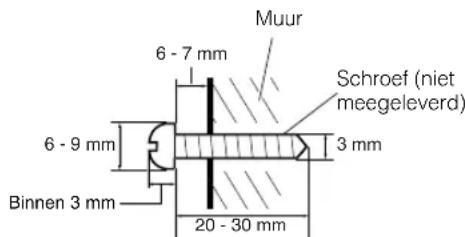

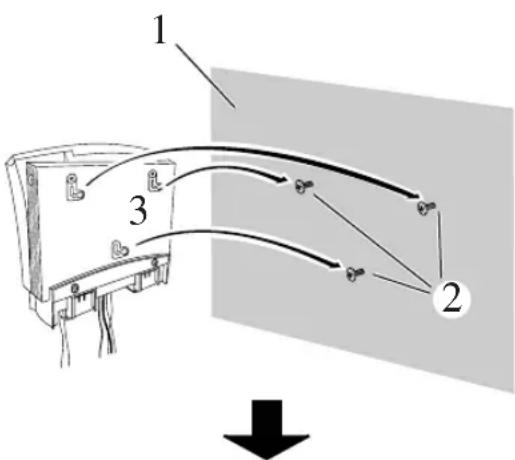

Voorbeeld van bevestiging (Hoofdapparaat)

De onderstaande procedure is alleen een voorbeeld van hoe het hoofdapparaat aan een muur kan worden bevestigd. Deze procedure biedt geen absolute zekerheid van de veiligheid tijdens het gebruik van het aan de muur bevestigde hoofdapparaat. Houd rekening met factoren zoals het materiaal en de sterkte van de muur, de aard van het verstevigingsmateriaal, en mogelijke veranderingen in de loop der jaren.

• De snoeren en kabels moeten op het hoofdapparaat zijn aangesloten voordat u het hoofdapparaat aan een muur bevestigt. (Zie pagina 4.)
• Kies de plaats voor het bevestigen van het hoofdapparaat.
• Bevestig drie schroeven (niet meegeleverd) aan de muur. (Zie het onderstaande schema voor bijzonderheden over de afmetingen.)
• Het meegeleverde papieren patroon is nuttig voor het bepalen van de posities van de schroeven.

1. Haak het hoofdapparaat aan de bevestigde schroeven.
2. Schuif het hoofdapparaat zijwaarts en zet het vast.

Stel de schroeven bij indien het hoofdapparaat niet stevig bevestigd is.

Schuif het naar links, en daarna naar beneden.

Voorbeeld van bevestiging (Luidsprekers) (Alleen SP-VSDT6)

De luidsprekers kunnen aan een muur worden bevestigd. Bevestig een schroef (niet meegeleverd) aan de muur en haak de luidspreker op de schroef.

Opmerkingen

• Plaats niets bovenop het hoofdapparaat. Als u dit doet, bestaat er gevaar dat het hoofdapparaat van de muur valt, hetgeen defect en/of verwonding kan veroorzaken.
• Klim niet op het hoofdapparaat en ga er niet aan hangen. Dit kan namelijk beschadiging van het hoofdapparaat en/of verwonding veroorzaken. Let vooral goed op wanneer er kinderen in huis zijn. Zorg dat de snoeren niet tussen het hoofdapparaat en de muur geklemd raken. Het evenwicht van het hoofdapparaat kan daardoor verstoord worden, zodat het hoofdapparaat eraf valt. Zorg dat de snoeren uw dagelijkse activiteiten niet belemmeren en dat de gebruikers er niet over kunnen struikelen. Trek niet te hard aan de aangesloten snoeren.
• Controleer regelmatig of geen van de schroeven is losgekomen.
• Indien het hoofdapparaat eraf gevallen is, moet u de spanning uitschakelen, de stekker uit het stopcontact halen, en het hoofdapparaat door uw handelaar laten inspecteren en repareren. Voortgezet gebruik van het hoofdapparaat kan brand of elektrische schok veroorzaken.
• Plaats geen kostbaarheden (breekbare dingen) beneden de plaats waar het hoofdapparaat is bevestigd. Deze zouden beschadigd kunnen raken indien het hoofdapparaat eraf valt.
• De fabrikant is op geen enkele wijze aansprakelijk voor ongelukken of beschadiging die het gevolg zijn van onjuist in elkaar zetten of monteren, slechte bevestiging, verkeerd gebruik of misbruik, en natuurrampen.

Nu kunt u de stekker van het systeem in het stopcontact steken en het systeem gaan gebruiken! Controleer of de tijdsaanduiding in het display wordt aangegeven voordat u de apparatuur inschakelt. Als de apparatuur niet goed werkt, moet u de stekker van het netsnoer opnieuw in het stopcontact steken.

Veranderen van de instellingen van het display en de bedieningstoetsen

U kunt de richting van de tekens en symbolen op het display en de functies van de bedieningstoetsen van het apparaat veranderen. Verander de instellingen overeenkomstig de verticale of horizontale plaatsing van het apparaat. In de fabriek werd deze functie ingesteld op "V".

Wanneer het apparaat verticaal is geplaatst

Zet de DISP. SET schakelaar op "V".

Wanneer het apparaat horizontaal is geplaatst

Zet de DISP. SET schakelaar op "H".

OPGELET:

• Schakel het systeem altijd eerst uit voordat u de instellingen verandert.

De afstandsbediening gebruiken

Met de afstandsbediening kunnen veel functies van het systeem op eenvoudige wijze worden uitgevoerd tot op een afstand tot 7 m. De afstandsbedieningsensor waarop u de afstandsbediening moet richten is verschillend afhankelijk van de verticale of horizontale plaatsing van het apparaat.

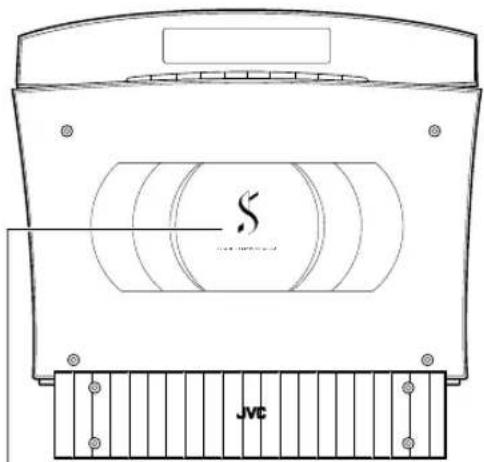

Afstandsbedieningssensor (wanneer het apparaat horizontaal is geplaatst) - Het maximale gebruiksbereik wordt korter wanneer het paneel is geopend

Afstandsbedieningssensor (wanneer het apparaat verticaal is geplaatst)

Opmerking

Zorg dat de "DISP. SET" schakelaar op de rechterzijde van het apparaat juist is ingesteld.

COMPU Play

Met gebruik van de functie COMPU PLAY van JVC kunt u met een druk op de knop de meest gebruikte functies van het systeem bedienen.

Door een enkele toets in te drukken kunt u bijvoorbeeld een CD starten, de radio aanzetten of naar externe apparatuur luisteren. Met deze centraalbediening wordt het systeem aangezet en vervolgens wordt de gespecificeerde functie gestart. Als het systeem nog niet volledig gereed is (bijvoorbeeld omdat er nog geen CD in de CD-speler is geplaatst), wordt het systeem toch ingeschakeld zodat u een CD in de CD-speler kunt plaatsen.

Bij de beschrijvingen van elk van de functies wordt informatie gegeven over de wijze waarop deze centraalbediening werkt. De COMPU PLAY-toetsen zijn:

Op de afstandsbediening

knop

FM/AM-toets

MD/AUX-toets

Op het apparaat

knop

SOURCE-toets

• In de stand-by stand zijn de indicators van de toetsen niet zichtbaar.

Controleer de positie van de toetsen terwijl het systeem is ingeschakeld.

Basishandelingen

Het systeem aan- en uitzetten

Het systeem aanzetten

Druk op de \(\mathbb{O} / \mathbb{I}\) toets.

De display licht op en het woord "HELLO" verschijnt. De bedieningsindicators gaan branden op het paneel. (Het paneel opent automatisch indien het apparaat verticaal is geplaatst en de DISP.SET schakelaar op de zijkant van het apparaat op "V" is ingesteld.)

Als het systeem opnieuw wordt ingeschakeld, worden automatisch de instellingen gekozen die het laatst zijn gebruikt.

■ Als u bijvoorbeeld de vorige keer maar een CD heeft geluisterd, wordt het systeem ingeschakeld in de stand voor CD's. U kunt deze stand eventueel wijzigen. ■ Als u de vorige keer maar de tuner heeft geluisterd, wordt de tuner weer ingeschakeld op dezelfde zender.

Het systeem uitzetten

Druk nogmaals op de \(\mathbb{O} / \mathbb{I}\) toets.

Indien het paneel geopend was, zal het sluiten. De display meldt "GOOD BYE" en gaat uit, met uitzondering van de klok. De \(\Phi /1\) indicator (rood) blijft branden en de overige bedieningsindicators gaan uit. Zelfs als het systeem is uitgeschakeld, is er altijd enig stroomverbruik (standby-stand). ■ Als u het systeem helemaal wilt uitschakelen, dient u de stekker uit het stopcontact te verwijderen. Als het netsnoer wordt losgekoppeld, wordt de klok na ongeveer 20 minuten teruggezet op 0:00.

Functie voor energiebesparing

U kunt het energieverbruik in de stand-by stand verminderen.

Druk op de DISPLAY toets op de afstandsbediening terwijl het systeem is uitgeschakeld.

• Het klokdisplay gaat uit.

CD-geplaatst indicator

De CD-geplaatst indicator brandt op het display wanneer een disc in het apparaat is geladen.

FM103.58MHz

STEREO

• De CD-geplaatst indicator brandt tijdens het gebruik van de tuner of externe apparatuur, en brandt niet tijdens CD-bedieningen.

De helderheid instellen (DIMMER)

(Met behulp van de afstandsbediening)

U kunt de helderheid van de display en van de verlichting op het deksel aanpassen.

Als het systeem is ingeschakeld

Telkens wanneer u op de DIMMER toets op de afstandsbediening drukt, verandert de helderheid van de achterverlichting en van de verlichting op het deksel als volgt:

Display Achterverlichting Verlichting
DIMMER OFF	Helder Helder
DIMMER 1	Een beetje donker	Een beetje donker
DIMMER 2	Donker Uit

Opmerking

• Wanneer het systeem eenmaal wordt uitgeschakeld en daarna opnieuw wordt ingeschakeld, worden de eerdere helderheidsinstelling hersteld aangezien de instelling in het geheugen is opgeslagen.

De kleur veranderen (COLOR) (Alleen VS-DT9R)

(Met behulp van de afstandsbediening)

U kunt de kleur van de verlichting op het apparaat veranderen.

1 Druk op de aan/uit-toets om het systeem in te schakelen.

2 Druk op de COLOR-toets op de afstandsbediening.

"RANDOM COLOR" verschijnt op het display.

3 Druk op de of-toets om de gewenste kleur te kiezen.

De kleur verandert als volgt:

RANDOM COLOR: De kleur verandert willekeurig.

B | R: De kleur tussen blauw en rood (Blauw) (Rood) kan worden gekozen in 16 stappen door gebruik te maken van de > of < toets.

GRADATION: De kleur verandert geleidelijk tussen blauw en rood.

Het volume instellen

Druk op de VOLUME + toets op de afstandsbediening (of de VOL + toets op het apparaat) om het volume te verhogen. Druk op de VOLUME - toets op de afstandsbediening (of de VOL - toets op het apparaat) om het volume te verlagen.

VOLUME 15

U kunt het volume instellen op een stand tussen 0 en 50.

OPGELET:

Schakel de apparatuur NIET uit terwijl het volume op een zeer hoog niveau staat ingesteld; anders kunt u gehoorschade oplopen, en de luidsprekers en/of hoofdtelefoon kunnen worden beschadigd wanneer de apparatuur de volgende keer wordt ingeschakeld of wanneer de weergave van een geluidsbron wordt gestart. Houd er rekening mee dat u het volume NIET kunt wijzigen wanneer de apparatuur in de "standby"-stand staat.

Privé luisteren

Sluit de hoofdtelefoon aan op de aansluiting PHONES. Er komt nu geen geluid uit de luidsprekers. Zorg dat u altijd het volume laag zet voordat u de hoofdtelefoon opzet.

De lage tonen (AHB PRO) versterken

(Met behulp van de afstandsbediening)

U kunt de lage tonen versterken zodat het geluid ook bij een laag volumeniveau rijk en vol klinkt.

Om dit effect te bereiken, drukt u op de toets AHB (Active Hyper Bass) PRO.

AHB PRO verschijnt op de display.

Om dit effect te annuleren, dient u de toets nogmaals in te drukken.

De indicator AHB PRO gaat vervolgens uit.

Toonregeling (BASS/TREBLE)

(Met behulp van de afstandsbediening)

U kunt de toon bijstellen door de instellingen voor 'bass' en 'treble' aan te passen.

Lage tonen regelen (BASS)

U kunt de lage tonen (laag frequentieniveau) instellen tussen -5 en +5. (0: neutraal)

1 Druk op BASS van de afstandsbediening. 2 Stel het niveau van de lage tonen in door op of op de afstandsbediening te drukken.

Hoge tonen regelen (TREBLE)

U kunt de hoge tonen (hoog frequentieniveau) instellen tussen -5 en +5. (0: neutraal)

1 Druk op de toets TREBLE op de afstandsbediening. 2 Stel het niveau van de hoge tonen in door op of op de afstandsbediening te drukken.

Opmerking

• Stel het niveau in door de toets in te drukken binnen 5 seconden na het indrukken van de BASS of TREBLE toets.

De tijd weergeven (DISPLAY)

(Met behulp van de afstandsbediening)

De tijd kan op de display worden weergegeven.

Om de klok weer te geven, dient u op DISPLAY op de afstandsbediening te drukken.

Om terug te keren dient u nogmaals op dezelfde toets te drukken.

Opmerking

• Om de klok te kunnen gebruiken, moet deze vooraf worden ingesteld. (Zie "De klok instellen" op pagina 24.)

De tuner gebruiken

Band display, frequentie display, Vooringestelde zender

• Als het systeem in gebruik is, verschijnen er ook andere berichten op de display.

Voor de overzichtelijkheid worden hier alleen de items weergegeven die in dit onderdeel worden beschreven.

U kunt afstemmen op FM- en AM (MG/LG)-zenders. Zenders kunnen handmatig of automatisch worden opgezocht of in het geheugen worden geprogrammeerd.

Voordat u de radio inschakelt:

• Controleer of zowel de FM- als de AM (MG/LG)-antennes op de juiste wijze zijn aangesloten. (Zie pagina 4 en 5).

Eentoetsbediening op de radio

Druk op de toets FM/AM op de afstandsbediening om het systeem aan te zetten en af te stemmen op de zender waar u het eerst naar hebt geluisterd.

U kunt omschakelen van elke andere geluidsbron naar de radio door de FM/AM-toets op de afstandsbediening (of de SOURCE-toets op het apparaat) in te drukken.

Afstemmen op een zender

1 Druk op FM/AM.

De band en frequentie waar u de laatste keer op hebt afgestemd, worden op de display weergegeven. (Als u bij het afstemmen op de laatst beluisterde zender gebruik heeft gemaakt van een geprogrammeerd zendernummer, wordt dit nummer eerst weergegeven.) Elke keer als u op deze toets drukt, verspringt de band van FM naar AM (MG/LG).

Bij gebruik van de SOURCE-toets op het apparaat

De geluidsbron verandert telkens wanneer u op de toets drukt.

2 Gebruik een van de volgende methoden om een zender te kiezen.

Handmatig afstemmen

Druk enkele malen op de toets ⎯ of ▸ (f) om van frequentie naar frequentie te gaan en af te stemmen op de gewenste zender.

OF

- Automatisch afstemmen

Als u de toets ⊢── of ⊢── (of) langer dan een seconde ingedrukt houdt, begint het systeem automatisch voor- of achteruit te zoeken totdat een zender wordt gevonden.

OF

- Met behulp van de afstandsbediening afstemmen op geprogrammeerde zenders (Alleen mogelijk als er zenders zijn geprogrammeerd)

Kies het gewenste voorkeurkanaalnummer met de cijfertoetsen op de afstandsbediening. (Voor nummers boven 10, drukt u eerst op de +10 toets en daarna op de geschikte cijfertoets.) Na 1 seconde worden de band en frequentie van het geprogrammeerde nummer weergegeven.

Voorbeeld:

Druk achtereenvolgens op de +10 toets en de 2 toets. Het voorkeurkanaalnummer 12 "P 12" verschijnt op het display.

- Met behulp van het apparaat afstemmen op geprogrammeerde zenders

Druk op de PRESET+ toets om het gewenste zendernummer te kiezen.

De band en frequentie worden op de display weergegeven.

Opmerking

Bij een AM-zender regelt u de ontvangst door de AM-raamantenne te verdraaien. Draai de antenne voor optimale ontvangst.

Zenders programmeren

(Met behulp van de afstandsbediening)

U kunt maximaal 30 FM-zenders en 15 AM (MG/LG)-zenders programmeren.

• De nummers kunnen vooraf op de fabriek zijn geprogrammeerd voor de testfrequenties. Dit duidt niet op een storing. U kunt de gewenste zenders in het geheugen programmeren met behulp van een van de onderstaande methodes.

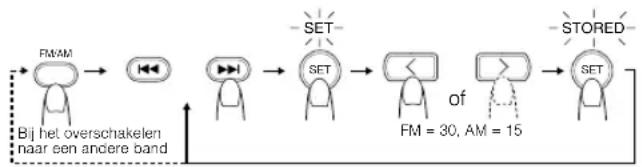

Handmatig programmeren

1 Selecteer een band door op FM/AM te drukken.

2 Druk op of (qu) om op de gewenste zender af te stemmen.

3 Druk op de toets SET.

SET knippert nu gedurende 5 seconden.

U dient binnen 5 seconden verder te gaan met de volgende stap.

Druk nogmaals op SET als na 5 seconden de display weer de instelling van stap 2 weergeeft.

4 Druk binnen 5 seconden op > of < om het geprogrammeerde nummer te selecteren.

of <: het geprogrammeerde nummer met

1 verhogen of verlagen.

Door deze toetsen ingedrukt te houden, kunt u de geprogrammeerde nummers snel doorlopen.

5 Druk binnen 5 seconden op SET.

De melding “STORED” verschijnt en na 2 seconden wordt de frequentiedisplay weergegeven op de display.

Herhaal stappen 1 t/m 5 voor elke zender die u in het geheugen onder een programmanummer wilt opslaan.

Als u de geprogrammeerde zenders wilt wijzigen, dient u bovenstaande stappen te herhalen.

OPGELET:

• Als de stekker van het systeem uit het stopcontact wordt getrokken of als er een stroomstoring optreedt, blijven de geprogrammeerde zenders ongeveer 24 uur lang opgeslagen. Als de geprogrammeerde zenders worden gewist, dient u de zenders opnieuw te programmeren.

De instelling voor FM-ontvangst wijzigen

(Met behulp van de afstandsbediening)

Indien u hebt afgestemd op een stereo FM-uitzending, gaat STEREO branden en u kunt de stereoweergave beluisteren. Als een FM stereo-uitzending een slechte ontvangst heeft of veel ruis, kunt u de Mono selecteren. De ontvangst is dan beter, maar het stereo-effect gaat verloren.

Druk op de FM MODE op de afstandsbediening, zodat de MONO-indicator in de display gaat branden.

Als u de geluidsweergave weer in stereo wilt ontvangen, drukt u op FM MODE op de afstandsbediening zodat de MONO-indicator weer wordt uitgeschakeld.

FM-zenders ontvangen met RDS

(Met behulp van de afstandsbediening)

Het RDS (Radio Data System) wordt bediend met de toetsen op de afstandsbediening.

Met RDS kunnen FM-zenders extra signalen uitzenden naast de normale programmasignalen. Zo kunnen zenders bijvoorbeeld hun naam uitzenden en informatie over de soorten programma's die zij uitzenden, zoals sport of muziek enz. Met dit systeem kunnen de volgende typen RDS-signalen worden ontvangen:

PS (Programmadienst):

toont de namen van de algemeen bekende zenders.

PTY (Programmatype):

toont de typen programma's van deze zenders.

RT (Radiotekst):

toont tekstberichten die door het zendstation worden uitgezonden.

Wat voor informatie kunnen RDS-signalen leveren?

Op de display worden RDS-signaalinformatie weergegeven die door het zendstation worden uitgezonden.

RDS-signalen weergeven op de display

Terwijl u naar een FM-zender luistert, drukt u op de toets DISPLAY MODE.

Elke keer dat u deze toets indrukt, verschijnt het volgende bericht in onderstaande volgorde:

PS (Programmadienst):

Eerst worden "WAIT PS" op de display weergegeven om aan te geven dat er wordt gezocht en vervolgens wordt de naam van de zender weergegeven. "NO PS" wordt weergegeven als er geen signaal wordt uitgezonden.

PTY (Programmatype):

Eerst worden "WAIT PTY" op de display weergegeven om aan te geven dat er wordt gezocht en vervolgens wordt het type programma weergegeven. "NO PTY" wordt weergegeven als er geen signaal wordt uitgezonden.

RT (Radiotekst):

Eerst worden "WAIT RT" op de display weergegeven om aan te geven dat er wordt gezocht. Daarna volgt een tekstbericht van de zender. "NO RT" wordt weergegeven als er geen signaal wordt uitgezonden.

Zenderfrequentie:

Zenderfrequentie (geen RDS-service)

Opmerkingen

• Als het zoeken direct stopt, worden de meldingen "WAIT PS", "WAIT PTY" en "WAIT RT" niet op de display weergegeven.
• Wanneer u op de toets DISPLAY MODE drukt terwijl u naar een AM (MG/LG)-zender luistert, worden alleen de zenderfrequentie op de display weergegeven.
• RDS is niet beschikbaar voor AM (MG/LG)-uitzendingen.

Programma Zoeken met behulp van PTY-codes

Een van de voordelen van RDS-service is dat u hiermee in staat bent een bepaald type programma te vinden door de betreffende PTY-codes te specificeren.

Programma Zoeken met behulp van PTY- of TA-codes:

1 Druk eenmaal op de toets PTY SEARCH terwijl u naar een FM-zender luistert.

"PTY SELECT" wordt op de display weergegeven.

2 Kies de PTY-code met de PTY SELECT of toets op de afstandsbediening.

Telkens wanneer u op deze toets drukt, worden op de display een categorie weergegeven in onderstaande volgorde:

None ↔ News ↔ Affairs ↔ Info ↔ Sport ↔ Educate ↔ Drama ↔ Culture ↔ Science ↔ Varied ↔ Pop M ↔ Rock M ↔ Easy M ↔ Light M ↔ Classics ↔ Other M ↔ Weather ↔ Finance ↔ Children ↔ Social ↔ Religion ↔ Phone In ↔ Travel ↔ Leisure ↔ Jazz ↔ Country ↔ Nation M ↔ Oldies ↔ Folk M ↔ Document ↔ TEST ↔ Alarm! ↔ None

3 Druk binnen 10 seconden nogmaals op de toets PTY SEARCH.

Tijdens het zoeken worden afwisselend "SEARCH" en de geselecteerde PTY-code weergegeven. Het systeem loopt de 30 geprogrammeerde zenders door en stopt wanneer een zender is gevonden die tot de geselecteerde categorie behoort. Vervolgens wordt op deze zender afgestemd.

Als u het zoeken wilt voortzetten na de eerste stop, drukt u nogmaals op de toets PTY SEARCH tijdens het knipperen van de aanduidingen op het display.

Als geen programma wordt gevonden, wordt "NOT FOUND" (niet gevonden) op het display weergegeven.

Om het zoekproces op elk willekeurig moment te beëindigen,

kunt u op PTY SEARCH drukken.

Betekenis van de PTY-codes.

News: Nieuwsuitzendingen

Affairs: Actualiteitenprogramma's waarin dieper wordt ingegaan op het actuele nieuws en achtergronden

Info: Programma's met medische informatie, weersvoorspellingen e.d.

Sport: Sportevenementen

Easy M: Neutrale achtergrondmuziek (gewoonlijk "easy listening" genoemd)

Light M: Lichte muziek

Classics: Klassieke muziek

Other M: Overige soorten muziek

Weather: Informatie over het weer

Finance: Mededelingen over bedrijfsleven, handel, aandelenbeurs etc.

Children: Amusementsprogramma's voor kinderen. Social: Programma's over maatschappelijke activiteiten.

Religion: Programma's over uiteenlopende religieuze zaken (geloof, ethiek, filosofie).

Phone In: Programma's waarin mensen hun meningen en kennis geven via de telefoon of in een forum.

Travel: Programma's over reisbestemmingen, reisarrangementen, reistips en last-minutes.

Leisure: Programma's over recreatieve activiteiten zoals tuinieren, koken, vissen etc.

Jazz: Jazzmuziek.

Country: Countrymuziek.

Nation M: Actuele populaire muziek uit een ander land, in de taal van het betreffende land.

Oldies: Klassieke popmuziek.

Folk M: Folkmuziek.

Document: Documentaires gepresenteerd in een onderzoekende stijl.

TEST: Testuitzendingen.

Alarm!: Uitzendingen in noodsituaties.

Tijdelijk overschakelen naar een andere uitzending.

"Enhanced Other Networks" is een handige RDS-service waarmee u het apparaat tijdelijk kunt laten overschakelen naar een andere uitzending (NEWS, TA of INFO) behorend tot hetzelfde zendstation waar u al naar luistert. Dit kan echter niet wanneer u op een zendstation heeft afgestemd dat geen RDS ondersteunt (alle AM (MG/LG)-zenders en sommige FM-zenders).

• "Enhanced Other Networks" kan niet worden geactiveerd als een FM-zender geen "Enhanced Other Networks"-informatie uitzendt.

Een programmatype selecteren

1 Druk tijdens het luisteren naar een FM-zender op de TA/NEWS/INFO toets.

Telkens wanneer u op de toets drukt, toont het display een programmatype in de onderstaande volgorde:

TA: Verkeersinformatie

NEWS: Nieuws

INFO: Programma's met medische informatie, weerberichten e.d.

TA NEWS: TA of NEWS

NEWS INFO: NEWS of INFO

TA INFO: TA of INFO

TA NEWS INFO: TA, NEWS of INFO

OFF: Uit

• De indicator van het geselecteerde programmatype licht op in de display en het systeem wordt in "Enhanced Other Networks" standby gezet.

Mogelijkheid 1: Als er momenteel geen zenders zijn die het geselecteerde programmatype uitzenden

Blijft u afgestemd op de zender waar u op dit moment naar luistert.

Het apparaat schakelt automatisch over naar het zendstation dat het door u geselecteerde programmatype begint uit te zenden. De indicator voor het geselecteerde type (TA, NEWS of INFO) begint te knipperen.

Na afloop van het programma schakelt het apparaat terug naar het zendstation dat op dit moment is geselecteerd, maar blijft wel in "Enhanced Other Networks" stand-by.

Mogelijkheid 2: Als er momenteel een zender is die het geselecteerde programmatype uitzendt

Stemt het apparaat af op de zender die het programma uitzendt. De indicator voor het geselecteerde type (TA, NEWS of INFO) begint te knipperen.

Na afloop van het programma schakelt het apparaat terug naar het zendstation dat op dit moment is geselecteerd, maar blijft wel in "Enhanced Other Networks" stand-by.

Opmerkingen

• Als de "Enhanced Other Networks" in stand-by staat en de systeemfunctie (CD, MD/AUX) wordt veranderd of de netvoeding wordt afgesloten, wordt de stand "Enhanced Other Networks" uitgeschakeld. Als u AM (MG/LG) kiest, worden "Enhanced Other Networks" niet geactiveerd. Als het systeem op FM wordt gezet, worden "Enhanced Other Networks" weer in stand-by gezet.
• Als "Enhanced Other Networks" in werking is (d.w.z. het systeem is omgeschakeld naar het geselecteerde programmatype op een andere zender) en als de toets DISPLAY MODE of PTY SELECT + of - wordt gebruikt, schakelt het systeem niet terug naar de zender die op dat moment staat ingesteld, en schakelt het ook niet terug nadat het programma is afgelopen. De indicator voor het programmatype blijft zichtbaar op de display en geeft daarmee aan dat de "Enhanced Other Networks" in stand-by staat.
• Als de "Enhanced Other Networks" een alarmsignaal ontvangt, wordt prioriteit gegeven aan de zender die dit signaal uitzendt. "Alarm!" wordt niet weergegeven.
• Wanneer de programmatype-indicator (TA, NEWS of INFO) brandt, is het niet mogelijk om zenders te veranderen.

OPGELET:

• Als het geluid telkens heen en weer schakelt tussen de zender waar de "Enhanced Other Networks" op is afgestemd en de zender waar u op hebt afgestemd, dient u de "Enhanced Other Networks" uit te schakelen. Dit betekent niet dat het apparaat niet goed functioneert.

De CD-speler gebruiken

* Als het systeem in gebruik is, verschijnen er ook andere berichten op de display. Voor de overzichtelijkheid worden hier alleen de items weergegeven die in dit onderdeel worden beschreven.

U kunt kiezen uit de functies Normal (standaard), Random (willekeurig), Program (programma) of Repeat (herhalen). Met Repeat Play (herhalen) kunt u alle nummers of slechts een van de nummers van de CD opnieuw afspelen. Hier volgen een aantal belangrijke zaken die u moet weten voordat u een CD, of specifieke nummers op een CD, gaat afspelen.

Dit apparaat is geschikt voor het weergeven van de volgende CD's.

CD

CD-R

CD-RW

Afspelen van CD-R of CD-RW discs

U kunt afgesloten CD-R of CD-RW discs afspelen die zijn opgenomen in muziek-CD-formaat.

U kunt de CD-R of CD-RW disc op dezelfde wijze afspelen als een CD.

Sommige CD-R en CD-RW discs kunnen niet op dit apparaat worden afgespeeld als gevolg van de eigenschappen van de disc, eventuele beschadiging of vuil op de disc, of vuil op de lens van de speler.

• De reflectiefactor van CD-RW discs is kleiner dan die van andere CD's, waardoor het mogelijk is dat het aflezen van de CD-RW disc langer duurt.

De snelste manier om een CD te starten, is met gebruik van de een toetsbediening.

Druk op de toets ▸/11 op de afstandsbediening. - Het systeem wordt automatisch ingeschakeld. Als er reeds een CD in de speler zit, worden het eerste nummer afgespeeld. - Als er geen CD in de speler zit, verschijnt het bericht "CD NO DISC" op de display en de CD-speler begint niet te spelen.

Een CD plaatsen

1 Druk op de φ/1 toets.

(Wanneer het apparaat verticaal is geplaatst)

Het paneel opent automatisch.

(Wanneer het apparaat horizontaal is geplaatst)

Om het paneel te openen, drukt u op de toets op het apparaat, of op de OPEN/CLOSE toets op de afstandsbediening.

2 Steek een CD in de laadsleuf, met de labelkant naar voren of naar boven gericht zoals afgebeeld hieronder.

Labelkant (wanneer het apparaat verticaal is geplaatst)

Labelkant (wanneer het apparaat horizontaal is geplaatst)

In dit apparaat kan geen CD van 8 cm (3") worden weergegeven. (Probeer niet om met een adapter een CD van 8 cm (3") te plaatsen. Hierdoor brengt u schade toe aan het apparaat.) "CANNOT PLAY" verschijnt op het display indien de CD niet correct gelezen kan worden (b.v. waar der krassen zichtbaar zijn op de disc of de disc ondersteboven is geplaatst). U kunt een CD plaatsen terwijl u naar een andere geluidsbron luistert.

OPGELET:

PROBEER NIET om het paneel met de hand te openen of te sluiten aangezien het daardoor beschadigd zal worden. Druk op de OPEN/CLOSE toets op de afstandsbediening om het paneel te openen of te sluiten. PROBEER NIET om een andere CD erin te plaatsen wanneer er al een CD in het apparaat is geladen, aangezien de CD's en het apparaat daardoor beschadigd zullen worden. - VERMIJD schokken op het paneel wanneer dit geopend is. - Reinig het paneel NIET wanneer het geopend is.

Een CD verwijderen

Druk op de toets op het apparaat om een CD eruit te halen. De CD wordt automatisch uitgeworpen, waarna u de CD eruit kunt halen.

Wat u moet weten voor het gebruiken van de CD-speler - Normal Play

Een CD afspelen

1 Plaats een CD in de CD-speler.

2 Druk op de toets

Het eerste nummer van de CD wordt afgespeeld.

• De CD-speler stopt automatisch na het laatste nummer.

Als u de CD-speler wilt stoppen, druk op de toets.

De volgende informatie over de CD wordt weergegeven.

Totaal aantal nummers Totale speeltijd

Als u de CD-speler wilt stoppen en de CD wilt verwijderen, drukt u op de toets ▲ op het systeem.

Als u het afspelen wilt onderbreken, drukt u op de knop ▶/II. De verstreken speelduur verschijnt knipperend in de display.

Om verder te gaan, dient u de toets weer in te drukken. De weergave wordt voortgezet vanaf het punt waar de pauze was ingelast.

Een specifiek nummer of nummergedeelte selecteren

Druk in de stopstand of tijdens weergave op de cijfertoets op de afstandsbediening om het gewenste muziekstuk te kiezen.

• De weergave van het gekozen muziekstuk begint.
• Voor muziekstuknummers boven 10, drukt u eerst op de +10 toets en daarna op de geschikte cijfertoets.

OF

Druk tijdens het afspelen op de toets ⏮ of ⏭ om het gewenste nummer te selecteren.

• Het geselecteerde nummer wordt nu afgespeeld.
• Druk eenmaal op de toets ▶ om terug te gaan naar het begin van het volgende nummer.
• Druk op de toets | om terug te gaan naar het begin van het nummer dat wordt afgespeeld. Druk tweemaal snel achter elkaar op deze toets om terug te gaan naar het begin van het voorgaande nummer.

Search Play (een deel van een nummer opzoeken)

Indien u de toets ┐ of ▶ tijdens weergave ingedrukt houdt, wordt de CD snel vooruit of achteruit gespoeld zodat u een bepaalde muziekpassage snel kunt opzoeken in het nummer dat wordt weergegeven.

Opmerking

• De < of > en ∧ of √ toetsen op de afstandsbediening werken op dezelfde wijze als de I< of ▶I toets.

Programmeren van de afspeelvolgorde van de nummers

(Met behulp van de afstandsbediening)

De volgorde waarin de nummers worden afgespeeld, kan worden geprogrammeerd.

U kunt maximaal 32 nummers in elke gewenste volgorde programmeren. Tevens kunt u een nummer tweemaal in het programma opnemen. - Om te kunnen programmeren dient u het afspelen te stoppen.

1 Plaats een CD in de CD-speler.

2 Druk op de toets ▶ /1▶ /

3 Druk op de toets om de CD te stoppen.

4 Druk op de PLAY MODE toets op de afstandsbediening totdat de "PROGRAM" indicator gaat branden.

(Wordt vervolgd op de volgende pagina)

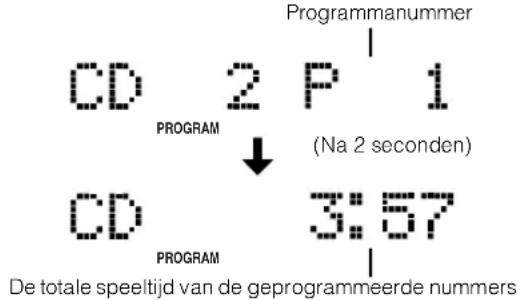

5 Druk op de cijfertoets om het te programmeren muziekstuk te kiezen.

Telkens wanneer u op een cijfertoets drukt, wordt het gekozen muziekstuk aan het programma toegevoegd. - Voor muziekstuknummers boven 10, drukt u eerst op de +10 toets en daarna op de geschikte cijfertoets.

6 Herhaal stap 5 om alle nummers te selecteren die u in het programma wilt opnemen.

In de display wordt de totale speeltijd weergegeven voor alle geselecteerde nummers.

7 Druk op de toets / / / /

De nummers worden nu afgespeeld in de geprogrammeerde volgorde.

Druk op 一 of als u een nummer uit het programma wilt overslaan. - Om de CD te stoppen drukt u de ■ toets een keer in. Om te controleren welke nummers in het programma zijn opgenomen als de CD-speler is gestopt, drukt u elke keer op de toets of ; de nummers van het programma verschijnen in de volgorde waarin ze zijn opgenomen.

Om de stand Programma te verlaten als de CD-speler is stopgezet, kunt u op de toets PLAY MODE drukken zodat de "PROGRAM"-indicator wordt uitgeschakeld.

Opmerking

• Indien de totale afspeeltijd van de geprogrammeerde muziekstukken meer is dan 99 minuten en 59 seconden, zal - - - - - op het display verschijnen.

Het programma wijzigen

U kunt de inhoud van het programma wijzigen als de CD-speler is stopgezet. Elke keer als u op de toets CANCEL drukt, wordt het laatste nummer van het programma gewist. Om een nieuw nummer aan het programma toe te voegen, herhaalt u de bovenstaande stap 5. - Houd de CANCEL toets langer dan 2 seconden ingedrukt om alle muziekstukken van het programma te wissen.

Random Play (willekeurig)

(Met behulp van de afstandsbediening)

In deze stand worden de nummers in een willekeurige volgorde afgespeeld.

• Om de functie voor willekeurige weergave te activeren, moet u eerst de weergave stopzetten.

1 Druk op de PLAY MODE toets op de afstandsbediening totdat de "RANDOM" indicator gaat branden.

2 Druk op de toets ▶ / ⏸

De nummers worden in een willekeurige volgorde afgespeeld.

Als u tijdens het afspelen een nummer wilt overslaan, drukt u op de toets ▶ om naar het volgende nummer in de willekeurige volgorde te gaan. Druk op ◀ om naar het begin van het nummer te gaan dat op dit moment wordt afgespeeld.

Om de functie voor willekeurige weergave te annuleren en de normale weergave te hervatten, drukt u op de PLAY MODE toets terwijl de CD-speler is gestopt totdat de "RANDOM" indicator uitgaat.

Nummers herhalen

(Met behulp van de afstandsbediening)

U kunt de nummers of een afzonderlijk nummer zo vaak laten herhalen als u wilt.

Druk op de toets REPEAT op de afstandsbediening.

Telkens wanneer de toets wordt ingedrukt, verandert de Repeat-indicator als volgt.

▶ → ▶ ALL → leeg display → (terug naar begin) Herhaalt een nummer. ▶ ALL: In Normal Play (standaard) worden alle nummers herhaald.

In Program Play (programma) worden alle nummers uit het programma herhaald. In Random Play (willekeurig) worden alle nummers in willekeurige volgorde herhaald.

U kunt Repeat uitschakelen door op de toets REPEAT te drukken totdat de Repeat-indicator is uitgeschakeld.

Repeat blijft geactiveerd, zelfs als u de afspeelfunctie verandert.

Kinderslot

U kunt het CD-uitwerpmechanisme vergrendelen om het ongewenst uitwerpen van een CD te voorkomen.

• Controleer de positie van de ▶-toets op het apparaat alvorens verder te gaan, en schakel daarna het apparaat UIT.

Om het CD-uitwerpmechanisme te vergrendelen

Houd de ▶-toets ingedrukt en druk tegelijkertijd op de \(\mathcal{O} / \mathcal{I}\) toets op het apparaat.

"LOCKED" verschijnt op het display.

Om de vergrendeling te annuleren

Volg dezelfde procedure als bij het vergrendelen.

"UNLOCKED" verschijnt op het display.

Externe apparaten gebruiken

Luisteren naar externe apparaten

U kunt luisteren naar externe apparaten zoals een MD-speler of een cassettedeck. ■ Controleer eerst of het externe apparaat op de juiste wijze op het systeem is aangesloten. (Zie pagina 7.)

1 Druk op de MD/AUX-toets.

Druk op de SOURCE toets op het apparaat totdat "MD/AUX" op het display verschijnt.

2 Start het afspelen van het externe apparaat.

Opmerking

• Voor de bediening van externe apparaten dient u de betreffende gebruiksaanwijzingen te raadplegen.

Opnemen vanaf het systeem naar externe apparaten

U kunt vanaf het systeem opnemen naar externe apparatuur (cassettedeck, MD-speler, enz.) die is aangesloten op de MD/AUX-IN/OUT- of CD DIGITAL OUT-aansluitingen van het systeem.

Controleer eerst of het externe apparaat op de juiste wijze op het systeem is aangesloten. (Zie pagina 7).

1 Start de weergave van de CD-speler of stem de tuner af op een zender.

De instelling van het geluidsvolume op het systeem heeft geen invloed op het opnameniveau. De opnamen worden ook niet beïnvloed door geluidseffecten.

Opmerkingen

• Voor de bediening van externe apparaten dient u de betreffende gebruiksaanwijzingen te raadplegen.
• Tijdens het gebruik van de tuner komen er geen signalen uit de CD DIGITAL OUT-aansluiting.

De timers gebruiken

Als het systeem in gebruik is, verschijnen er ook andere berichten op de display. Voor de overzichtelijkheid worden hier alleen de items weergegeven die in dit onderdeel worden beschreven.

Met de timers kunt u de functies voor het beluisteren van muziek automatisch regelen.

De klok instellen

(Met behulp van de afstandsbediening)

Zodra u de stekker van het systeem in het stopcontact steekt, gaat de tijdsaanduiding "0:00" op de display knipperen.

Opmerking

• De timers functioneren alleen goed als de klok correct is ingesteld.

1 Druk op de \(\mathcal{O} / \mathcal{I}\)-toets.

2 Houd de CLOCK/TIMER-toets op de afstandsbediening.

De uuraanduiding op de display gaat snel knipperen.

3 Druk op \(\triangleright\) of op \(\triangleleft\) op de afstandsbediening om het uur in te stellen.

Met toets \(\triangleright\) gaat de tijd vooruit en met toets \(\triangleleft\) achteruit. Houd de toets ingedrukt om de tijd snel te wijzigen.

4 Druk op de SET-toets.

De minutenaanduiding op de display gaat snel knipperen.

5 Druk op \(\triangleright\) of op \(\triangleleft\) om de minuten in te stellen.

6 Druk op de SET-toets.

De geselecteerde tijd is nu ingesteld en de seconden beginnen te lopen vanaf 0.

OPGELET:

Bij een stroomstoring verliest de klok na ongeveer 20 minuten zijn instelling. Op de display ziet u "0:00" knipperen. De klok moet opnieuw worden ingesteld.

Opmerkingen

• De klok kan per maand een paar minuten voor- of achterlopen.
• De of toets werkt op dezelfde wijze als de 1of 1toets.

De dagelijkse timer (wekker) instellen

(Met behulp van de afstandsbediening)

Na instelling van de dagelijkse timer worden deze iedere dag op dezelfde tijd geactiveerd. De timer-indicator (O) op de display geeft aan of de ingestelde dagelijkse timer is geactiveerd.

• Wanneer de timer-indicator (e) brandt, is de timer geactiveerd.
• Wanneer de timer-indicator (Niet) brandt, is de timer niet geactiveerd.

1 De starttijd (ON) instellen (bijvoorbeeld: 10:15).

1. Druk op de CLOCK/TIMER toets op de afstandsbediening. "TIMER" verschijnt op het display.

TIMER

• Indien de klok niet is ingesteld, zal "0:00" op het display verschijnen. Stel eerst de klok in.
• Druk nogmaals op de CLOCK/TIMER toets. Het uurcijfer van de "ON"-tijd (inschakeltijd) knippert op het display.

Druk op > of op < op de afstandsbediening om in te stellen op welk tijdstip het toestel in moet schakelen. Met toets > gaat de tijd vooruit en met toets < achteruit. Houd de toets ingedrukt om de tijd snel te wijzigen.

1. Druk op de SET-toets. De minuutaanduiding van de starttijd (ON) gaat snel knipperen.

Stel de minuten met behulp van ▸ of in op het tijdstip waarop het toestel ingeschakeld moet worden.

2 De eindtijd (OFF) instellen (Bijvoorbeeld: 13:30).

1. Druk op de SET-toets.

De uuraanduiding van de eindtijd (OFF) gaat snel knipperen. (De door u ingestelde starttijd (ON) wordt automatisch weergegeven.)

Stel het uur met behulp van ▸ of in op het tijdstip waarop het toestel uitgeschakeld moet worden.

1. Druk op de SET-toets.

De minutenaanduiding van de eindtijd (OFF) gaat snel knipperen.

Stel de minuten met behulp van ▸ of in op het tijdstip waarop het toestel uitgeschakeld moet worden.

3 Een geluidsbron selecteren.

1. Druk op de SET-toets. De aanduiding "TUNER" of CD knippert op de display.
2. Druk op ▸ of 1-om de geluidsbron te selecteren die u wilt beluisteren. Op de display worden nu het volgende weergegeven: TUNER ↔ CD ↔ (terug naar het begin)

4 Het volume instellen.

1. Druk op de SET-toets.

De huidige volume-instelling knippert in de display.

2. Druk op ▸ of ▱ om het volume in te stellen. --: Het huidige volumeniveau wordt gebruikt.

0 tot 50: Als de apparatuur wordt ingeschakeld met de timer, wordt het volume automatisch ingesteld op het geselecteerde niveau.

5 Druk op de SET-toets.

Het instellen van de schakelklok is voltooid en de schakelklok-indicator (♣) verschijnt op het display. Elke schakelklokinstelling wordt op het display getoond en daarna verschijnt het oorspronkelijke display opnieuw.

(Wordt vervolgd op de volgende pagina)

6 Voordat u het systeem uitschakelt, dient u de in stap 3 geselecteerde geluidsbron gereed te maken.

TUNER: Stem af op de gewenste zender.

CD: Plaats een CD in de CD-speler. (Het afspelen begint vanaf het eerste nummer zodra het toestel wordt ingeschakeld.)

7 Druk op O/I om het systeem UIT te zetten.

Als het toestel stand-by staat, verschijnt de timer-indicator (in de display).

• Als de timer het toestel inschakelt, begint de timer-indicator te knipperen en wordt de in stap 6 geselecteerde geluidsbron gestart.

Om de timerinstellingen te controleren

Druk op de CLOCK/TIMER toets, en druk daarna op de SET toets. Alle instellingen verschijnen op het display.

Om de timer te annuleren

Druk op de CLOCK/TIMER toets, en druk daarna op de CANCEL toets. De timer-indicator gaat uit.

Om de geannuleerde timer opnieuw te activeren Druk op de CLOCK/TIMER toets, en druk daarna op de SET toets. De timer-indicator (♣) verschijnt.

Om de timer-instelling te wijzigen

Herhaal de procedure voor het instellen vanaf het begin.

OPGELET:

• Als de stekker uit het stopcontact wordt getrokken of als er een stroomstoring optreedt, worden de timer-instellingen gewist. U dient dan eerst de klok opnieuw in te stellen en vervolgens de timer.

De SLEEP-timer instellen

(Met behulp van de afstandsbediening)

Met behulp van de slaap-timer kunt u het systeem automatisch uitschakelen na het verstrijken van een tevoren ingesteld aantal minuten. U kunt rustig met muziek in slaap vallen: het systeem wordt automatisch uitgeschakeld en blijft niet de hele nacht doorspelen.

■ De slaap-timer kan alleen worden ingesteld als het toestel aan staat en een van de geluidsbronnen speelt.

1 Zet een CD op of stem de tuner af op de gewenste zender.

2 Druk op de SLEEP-toets van de afstandsbediening.

De "SLEEP"-indicator gaat branden.

■ Als de klok niet is ingesteld, vermeldt de display "0:00". Stel eerst de klok in.

3 Stel het gewenste aantal minuten in dat het toestel moet spelen voordat het wordt uitgeschakeld.

• Telkens wanneer de SLEEP-toets wordt ingedrukt, verspringt het aantal minuten op de display als volgt: 10 → 20 → 30 → 60 → 90 → 120 → Geannuleerd → (terug naar het begin)

Het aantal ingestelde minuten voor de slaap-timer stopt na vijf seconden met knipperen en de oorspronkelijke weergave verschijnt weer op de display. (De helderheid van de display wordt verminderd.)

Het systeem wordt uitgeschakeld na het verstreken zijn van het ingevoerde aantal minuten.

De slaaptimerinstelling controleren:

Als u op SLEEP drukt, kunt u zien hoe lang de slaaptimer nog zal spelen. Wacht totdat de oorspronkelijke weergave weer op de display verschijnt.

De slaaptimerinstellingen annuleren:

Druk op de SLEEP-toets totdat de "SLEEP"-indicator van de display verdwijnt.

De timerinstellingen kunnen ook worden geannuleerd door het systeem uit te schakelen.

■ Als u de dagelijkse timer (wekker) instelt, wordt het systeem elke dag op de ingestelde tijd ingeschakeld om u te wekken.

Verzorging en onderhoud

Als u voorzichtig omgaat met uw cd's, gaan ze langer mee.

• In dit systeem kunnen alleen cd's met deze markering (muziek-cd's) worden gebruikt. Door veelvuldig gebruik van cd's met een onregelmatige vorm (hartvormig, achthoekig enz.) kan het systeem beschadigen.
• Plak geen papieren plakband of zegel op de lees- of de labelzijde. Als u dat wel doet, kan de laadsleuf mogelijk niet meer in het apparaat komen of kan het systeem beschadigd raken.
• Verwijder een cd uit het doosje door de disc aan de randen vast te houden en lichte druk uit te oefenen op het gat in het midden.
• Raak nooit het glanzende oppervlak van de cd aan en buig de cd niet. Berg de cd na gebruik weer op in het doosje om vervorming te vermijden.
• Voorkom krassen op het oppervlak van de cd, bijvoorbeeld wanneer de cd weer in het doosje wordt geplaatst. Zorg dat de cd niet wordt blootgesteld aan direct zonlicht, extreme temperaturen en vocht.
• Als het oppervlak van de cd vuil is, kan dit problemen veroorzaken bij het afspelen. Een vuile cd kan met een zachte doek worden schoongemaakt, waarbij u de doek vanuit het midden in een rechte lijn naar de buitenrand beweegt.

OPGELET:

• Gebruik geen oplosmiddelen (zoals gangbaar reinigingsmiddel voor grammofoonplaten, thinner en benzine) voor het reinigen van een CD.

Condensvorming

In de volgende gevallen kan condensvorming optreden op de lens binnen in het systeem:

• Als de verwarming in de ruimte wordt ingeschakeld. In een vochtige ruimte.
• Als het toestel vanuit de kou meteen in een warmere omgeving wordt geplaatst.

Dit kan een storing in het systeem veroorzaken. Laat in dat geval het systeem een paar uur ingeschakeld staan zodat het vocht kan verdampen. Verwijder vervolgens de stekker uit het stopcontact en steek hem er weer in.

Algemene opmerkingen

In het algemeen geldt dat u de hoogste weergavekwaliteit behoudt als uw CD's en CD-speler schoon zijn.

• Doe CD's terug in het doosje en leg ze in een kast of zet ze op een plank.
• Houd het paneel van het systeem gesloten wanneer het systeem niet wordt gebruikt.

Schoonmaken van het apparaat

Vlekken op het apparaat

Veeg deze af met een schone doek. Bevochtig de doek met een mild zeepsopje en wring de doek goed uit, om hardnekkig vuil te verwijderen. Veeg altijd met een droge doek na.

• Neem de volgende punten in acht om beschadiging, verkleuring e.d. van de afwerking van het apparaat te voorkomen.

- Gebruik GEEN harde dock. - Veeg NIET hard over het apparaat. - Gebruik GEEN terpentijn of benzine. - Let op dat GEEN vluchtige middelen zoals insecticiden op het apparaat terechtkomen. - Rubber en plastic mogen NIET langdurig met het apparaat in contact zijn.

Problemen oplossen

• Als u problemen heeft met het systeem, probeer dan eerst aan de hand van de onderstaande lijst het probleem zelf op te lossen voordat u de onderhoudsdienst inschakelt.
• Als u het probleem niet kunt oplossen aan de hand van onze tips of als het systeem is beschadigd, dient u de hulp van een erkend bedrijf, zoals uw leverancier, in te roepen.

Symptoom Mogelijke oorzaak Actie

Geen geluid • Aansluitingen zijn fout of los.

• Hoofdtelefoon is aangesloten.

Slechte radio-ontvangst • De antenne is niet aangesloten.

• De AM-raamantenne staat te dicht bij het systeem.
• De FM-draadantenne is niet op de juiste wijze geplaatst.

De CD slaat over. De CD is vuil of gekrast. Reinig of vervang de CD.

De CD speelt niet. De CD is ondersteboven in het toestel geplaatst.

De afstandsbediening werkt niet. De baan tussen de afstandsbediening en de sensor op het toestel is geblokkeerd.

• De batterijen zijn leeg.

De bediening functioneert niet. Er is een storing opgetreden in de ingebouwde microprocessor die werd veroorzaakt door elektrische interferentie van buitenaf.

"CD NO DISC" wordt aangegeven. Geen disc in het apparaat. Plaats een disc.

"CANNOT PLAY" of "UNFINALIZ" wordt aangegeven.

• Er is een CD-R of CD-RW disc geplaatst die nog niet afgesloten is (inclusief blanco discs).
• De disc is geplaatst met de labelzijde naar beneden.

De tekens en symbolen worden ondersteboven op de display weergegeven.

De schakelaar DISP. SET op het achterpaneel van het hoofdapparaat is niet correct ingesteld.

• Controleer en corrigeer alle aansluitingen. (Zie pagina's 4 -8.)
• Verwijder de hoofdtelefoon.
• Sluit de antenne opnieuw stevig aan.
• Verander de positie en richting van de AM-raamantenne.
• Rol de FM-draadantenne uit naar de beste ontvangstpositie.

Plaats de CD met het label naar boven in het toestel.

• Verwijder de blokkering.
• Vervang de batterijen. Verwijder de stekker uit het stopcontact en steek hem na een paar minuten er weer in.
• Plaats een CD-R of CD-RW disc die afgesloten is.
• Verwijder de disc en plaats deze met de labelzijde naar voren of naar boven. (Zie pagina 20.)

Stel de schakelaar DISP.SET correct in. (Zie pagina 10.)

Technische specificaties

Versterker

Uitgangsvermogen 38 W (19 W + 19 W) bij 4 Ω (max.)

30 W (15 W + 15 W) bij 4 Ω (10% THD)

THD)

Ingangsgevoeligheid/impedantie (1 kHz)

MD/AUX IN 500 mV / 47 kΩ

Uitgangsgevoeligheid/impedantie (1 kHz)

MD/AUX OUT 500 mV / 5 kΩ

CD DIGITAL OUT -21 dBm - -15 dBm

(optische uitgang)

Luidsprekeraansluitingen 4 Ω - 16 Ω

Subwooferuitgang 440 mV / 6 kΩ

Hoofdtelefoon 16 Ω - 1 kΩ

0-15 mW/kanaal uitgang bij 32 Ω

CD-speler

Signaal/ruis-verhouding 100 dB (typisch)

Wow en flutter (jengel) Niet meetbaar

Tuner

FM-tuner

Afstembereik 87,5 MHz - 108,0 MHz

AM-tuner

Afstembereik (MG) 522 kHz - 1629 kHz

(LG) 144 kHz - 288 kHz

Stroomvoorziening

Stroomvereiste 230 V wisselstroom, 50 Hz

Stroomverbruik 36 W (ingeschakeld)

• zonder standaard poten

Luidsprekergegevens (per luidspreker) SP-VSDT6

Luidsprekers 8 cm conus

Impedantie

4 Ω

Afmetingen

124 mm × 255 mm × 124 mm (B / H / D)

Gewicht

1,4 kg

SP-VSDT9

Luidsprekers 8 cm conus

Impedantie

4 Ω

Afmetingen

125mm× 293mm× 129mm (B / H / D)

Gewicht

1,4 kg

Accessoires

Netsnoer (1)

AM-raamantenne (1)

Afstandsbediening (1)

Batterijen R6P (SUM-3)/AA (15F) (2)

FM-draadantenne (1)

Luidsprekerkabels (2)

Standaard (1) (voor het hoofdapparaat)

Poten (2) (voor de standaard)

Schroef (1) (voor de standaard)

Papieren patroon (1)

Afmetingen voor installeren (CA-VSDT6R/CA-VSDT7R/CA-VSDT9R)

Verticale positie

(Aan de muur)

(Met poten)

Horizontale positie

Wijzigingen in vormgeving en specificaties onder voorbehoud.

VICTOR COMPANY OF JAPAN, LIMITED
