GEBRUIKSAANWIJZING SPUXG49 JVC

VOORZICHTIG—(standby/aan) toets

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit). Zorg bij het installeren van de apparatuur dat de stekkers gemakkelijk toegankelijk zijn. Met de (standby/aan) toets kunt u de stroom niet geheel uitschakelen.

• Met het toestel standby geschakeld, licht het STANDBY lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

ATTENZIONE—Tasto ⏻/1 (standby/accensione)

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel het toestel niet bloot aan regen of vocht.

ATTENZIONE

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Overmatige geluidsdruk van oordopjes of hoofdtelefoons kan gehoorschade veroorzaken.

ATTENZIONE:

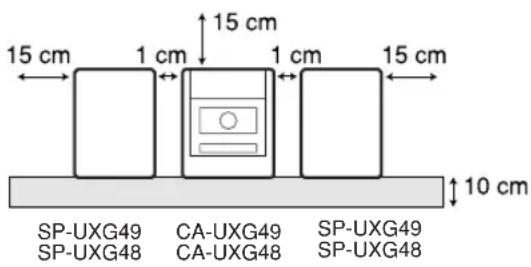

Vorderansicht Face Vooraanzicht Vista frontale

15 cm 1 cm 15 cm 1 cm 15 cm 10 cm SP-UXG49 CA-UXG49 SP-UXG49 SP-UXG48 CA-UXG48 SP-UXG48

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant: Geen belemmeringen en voldoende ruimte.
2. Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.
3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking of de behuizing niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Kijk met optische instrumenten niet rechtstreeks in de straal.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL IN TOESTEL AANGEBRACHT.

AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company van Japan Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

Gentile Cliente,

Informatie voor gebruikers over het weggooien van oude apparatuur

Let op: Dit symbool is alleen geldig in de Europese Unie.

[Europese Unie]

Deze markering geeft aan dat de elektrische en elektronische apparatuur bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Het product moet in plaats daarvan worden ingeleverd bij het relevante inzamelingspunt voor hergebruik van elektrische en elektronische apparatuur, voor juiste verwerking, terugwinning en hergebruik in overeenstemming met uw nationale wetgeving.

Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid, die anders veroorzaakt zouden kunnen worden door onjuiste afvalverwerking van dit product. Neem voor meer informatie over inzamelingspunten en hergebruik van dit product contact op met de gemeente in uw woonplaats, het afvalverwerkingsbedrijf of de winkel waar u het product hebt aangeschaft.

Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

(Zakelijke gebruikers)

Bezoek als u dit product wilt weggooien onze website www.jvc-europe.com voor informatie over het terugnemen van het product.

[Landen buiten de Europese Unie]

Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land voor de verwerking van oude elektrische en elektronische apparatuur.

Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

Voorzorgen

Installeren

- Installeer het systeem op een plaats die goed kan worden geventileerd zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Zorg dat er voldoende afstand tussen het systeem en de TV is.
• Voorkom storing met de TV en houd de luidsprekers derhalve uit de buurt van de TV.

Stroombron

- Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Pak het netsnoer NOOIT met natte handen vast.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

• Nadat de verwarming in de kamer wordt aangezet
• In een vochtige kamer
• Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst.

Het systeem functioneert dan mogelijk onjuist. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steek vervolgens de stekker weer in het stopcontact.

Interne hitte

- Zorg dat er een goede ventilatie rond het systeem is. Het systeem kan oververhit raken en worden beschadigd door een slechte ventilatie.

Blokkeer de ventilatie-openingen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan hitte mogelijk niet goed worden afgevoerd.

Overige

- Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er zijn geen door de gebruiker te repareren onderdelen in het systeem.

- Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken. Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien er iets verkeerd is.

Afspeelbare discs/bestandtypes

MP3/WMA/WAV

Video CD

• CD-R/-RW: Opgenomen met het Audio-CD, Video-CD en SVCD formaat. MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 en DivX bestanden geschreven in overeenstemming met het "ISO 9660" formaat, kunnen tevens worden afgespeeld.
• DVD-R/-RW, +R/+RW: Opgenomen met het DVD-Video formaat. MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 en DivX bestanden geschreven in overeenstemming met het UDF-Bridge-formaat, kunnen tevens worden afgespeeld.
• DVD-R/-RW: Opgenomen met het DVD-Video Recording (VR) opnameformaat.
• DVD-ROM: Opgenomen met het MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 en DivX formaat.
• USB-opslagapparatuur: MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 en DivX-bestanden.

Behalve de hierboven aangegeven discs/bestanden kan dit systeem tevens audiodata van een CD-Extra afspelen.

• De volgende kunnen niet worden afgespeeld: DVD-RAM, CD-I (CD-I Ready), CD-ROM, Photo CD, CD-G (Grafische CD) en DVD/CD Text. Het afspelen van dit soort discs wekt ruis op en beschadigt de luidsprekers.
• In deze gebruiksaanwijzing worden “bestand” en “fragment” afwisselend voor bediening van MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX gebruikt.
• U kunt een afgeronde +R/+RW (alleen DVD-Video formaat) disc afspelen. "DVD" licht op het display op het voorpaneel op wanneer een +R/+RW disc is geplaatst.
• “DVD Logo” is een handelsmerk van DVD Format/Logo Licensing Corporation.

Meer over het kleursysteem

Dit systeem is compatibel met PAL videoformaat. U kunt NTSC discs niet juist afspelen.

Opmerking over de regiocode

DVD-spelers en DVD's hebben hun eigen regiocodenummers. Dit systeem kan uitsluitend DVD's afspelen die "2" in het regiocodenummer hebben.

BIJV.:

Voorzorgen voor weergave van DualDisc

De niet-DVD kant van een "DualDisc" voldoet niet aan de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant van een "DualDisc" met dit systeem wordt afgeraden.

BELANGRIJK: Let op het volgende alvorens een disc/bestand af te spelen...

• Schakel de TV in en kies de juiste ingangsfunctie van de TV voor het bekijken van beelden of in-beelddisplays.
• Voor disc-/bestandweergave kunt u de basisinstellingen als gewenst veranderen. Zie “Bediening met het instelmenu” op bladzijde 31.

Indien na een druk op een toets “Op het TV-scherm verschijnt, betekent dit dat de disc/het bestand de overeenkomende bediening niet kan uitvoeren.

• Bij weergave van multikanaal gecodeerde software, zet het systeem deze multikanaal-signalen naar 2-kanalen om en geeft het teruggemengde geluid via de luidsprekers weer. Voor een optimaal krachtig geluid van multikanaal gecodeerde software, dient u een geschikte decoder of versterker met ingebouwde decoder met de OPTICAL DIGITAL OUT aansluiting op het achterpaneel te verbinden.

Meer over deze gebruiksaanwijzing

• De bediening van toetsen en regelaars wordt in de volgende tabel uitgelegd.
• Bepaalde gerelateerde tips en opmerkingen worden later in "Wat meer uitleg over dit systeem" en "Oplossen van problemen" beschreven, en dus niet iedere keer in de gedeeltes die de bediening uitleggen (INFO kent dat er wat extra informatie is).

	Toont dat u kort op de toets drukt.
	Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.
	Toont dat u op een van de toetsen drukt.

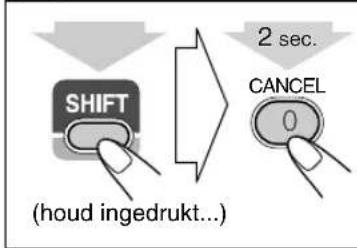

2sec.	Toont dat u de toets een bepaalde tijd ingedrukt houdt.
	Toont dat u de regelaar naar de aangegeven richting (en) draait.

Inhoud

Aansluiten....3

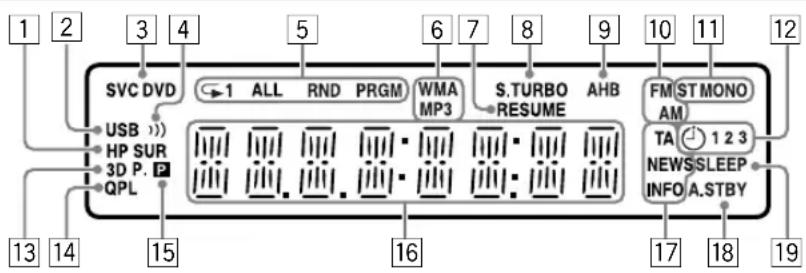

Display-indicators......6

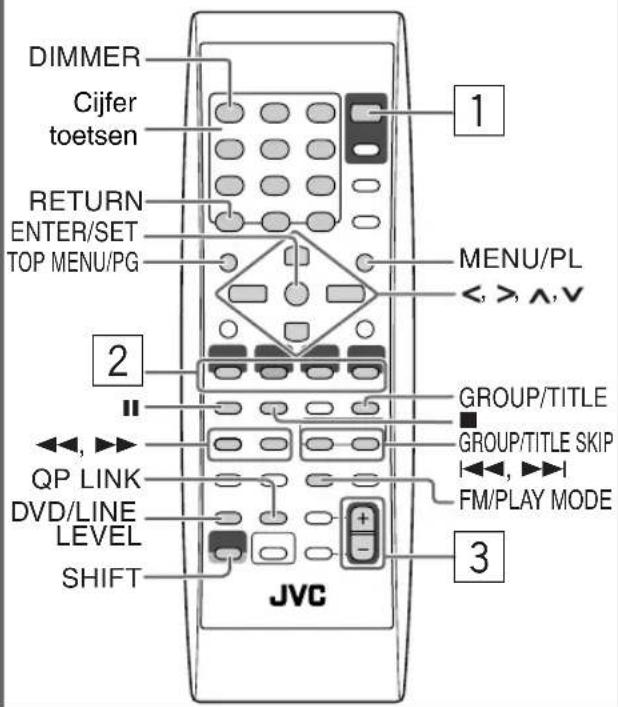

Dagelijkse bediening—Weergave....7

Luisteren naar de radio.... 8

Luisteren naar het geluid van de TV....9

Weergave van een disc/USB-opslagapparatuur.... 9

Weergave van een digitale audiospeler.... 11

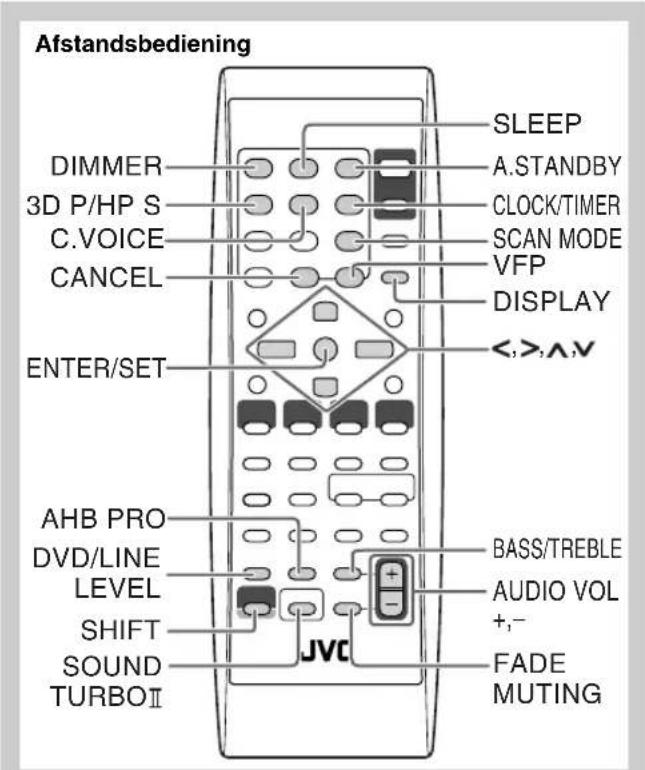

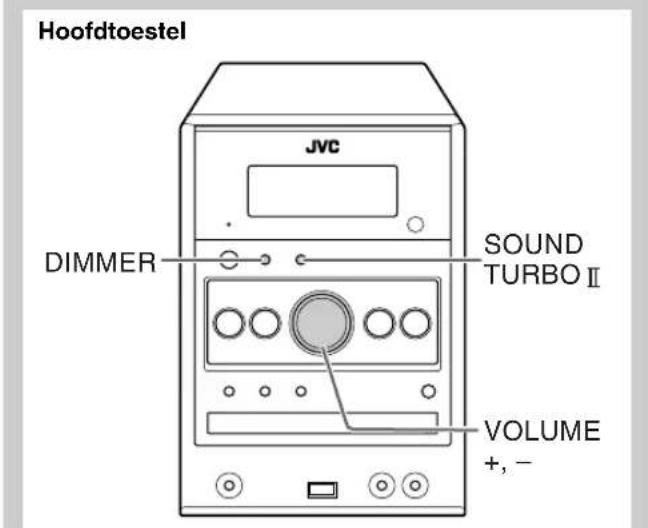

Dagelijkse bediening—Instellen van het geluid & overige 12

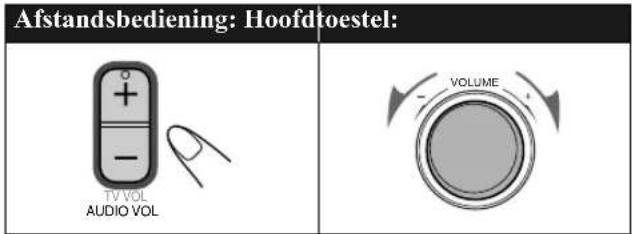

Instellen van het volume 12

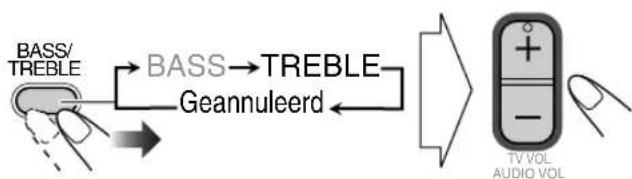

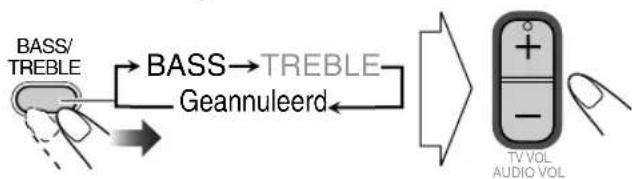

Instellen van het geluid 12

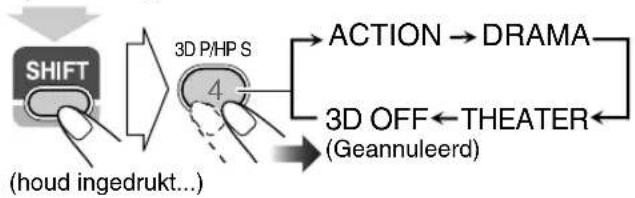

Weergave met een 3-dimensionaal geluidsveld —3D Phonic....13

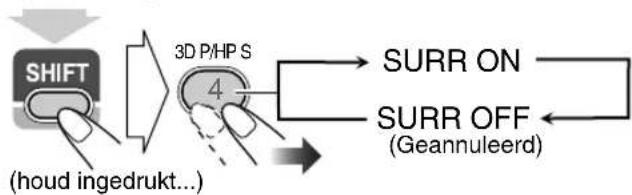

Gebruik van Surround voor de hoofdtelefoon (Headphone Surround)....13

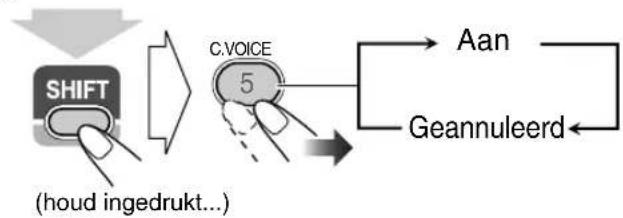

Verhelderen van dialoog—Heldere stemmen 13

Vastleggen van automatische geluidsverhoging voor DVD 13

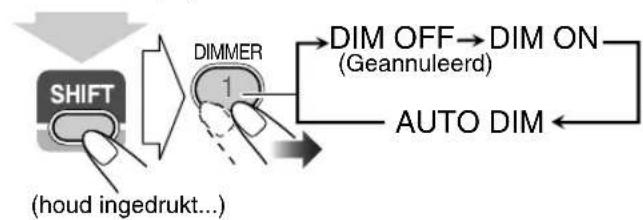

Veranderen van de displayhelderheid 13

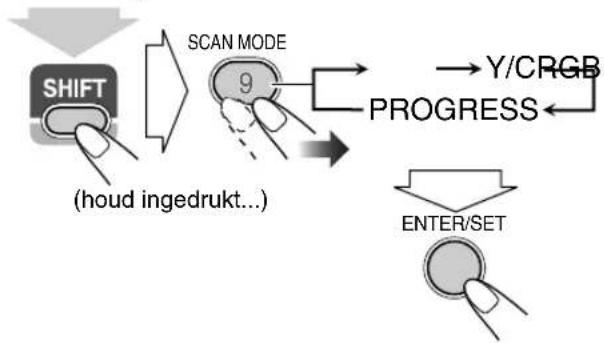

Veranderen van de aftastfunctie.... 14

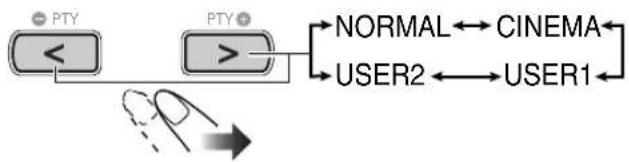

Veranderen van de beeldkarakteristieken 14

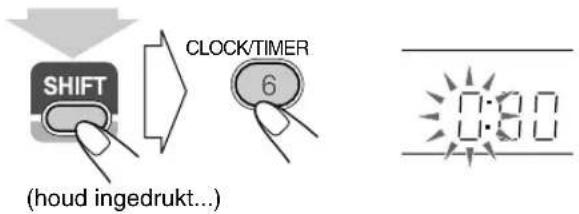

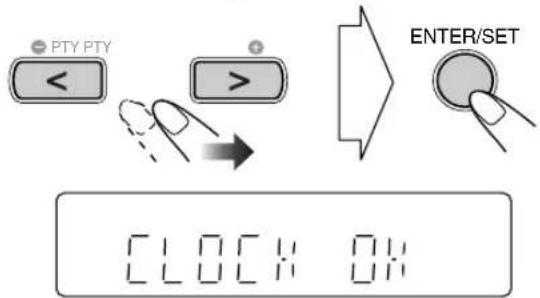

Instellen van de klok 15

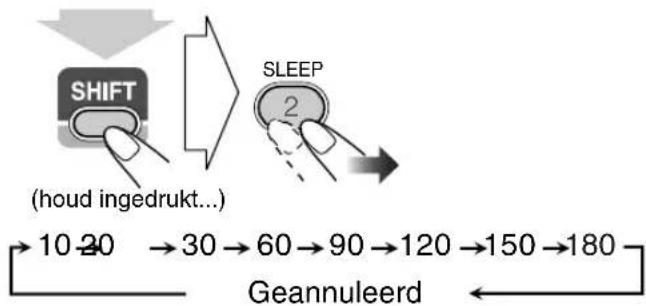

Automatisch uitschakelen van de stroom.... 15

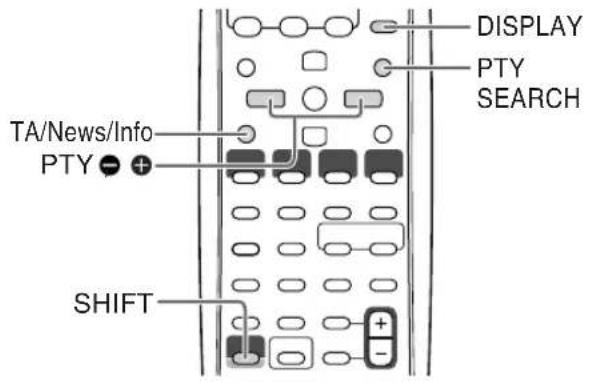

Geavanceerde bediening voor de radio ......16

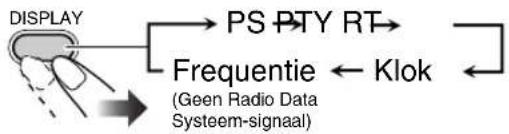

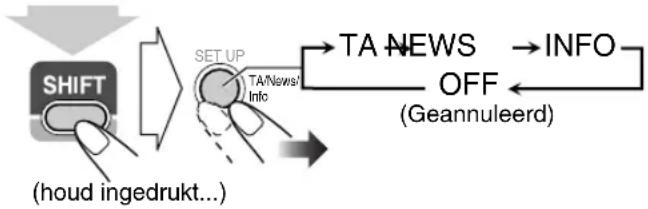

Ontvangst van FM-zenders met Radio Data Systeem ..... 16

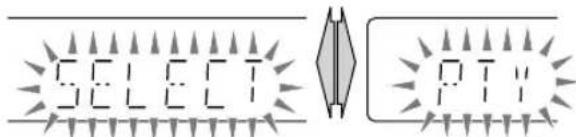

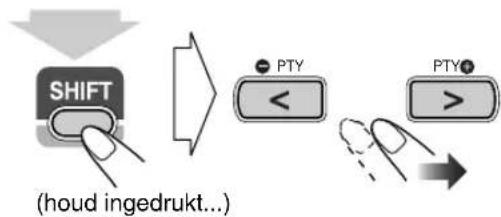

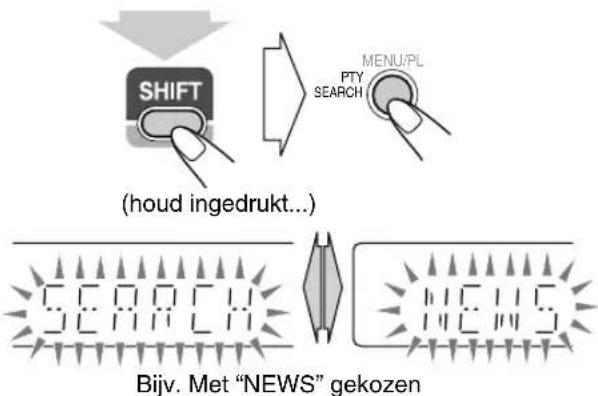

Opzoeken van een programma middels PTY-codes ...... 16

Tijdelijk automatisch overschakelen naar een programma van uw keus.... 17

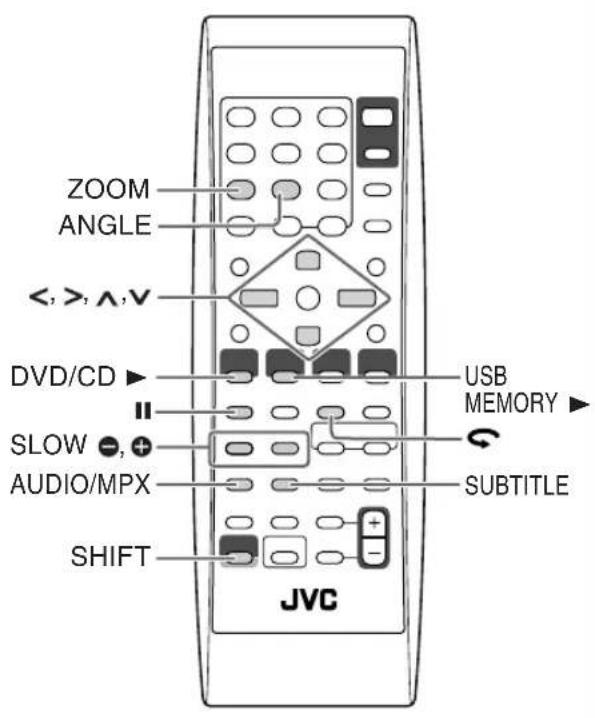

Speciale bediening voor een videodisc/bestand...18

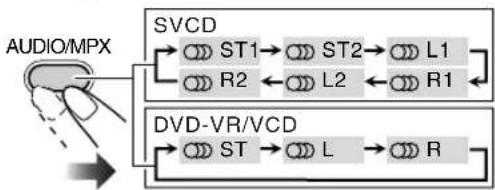

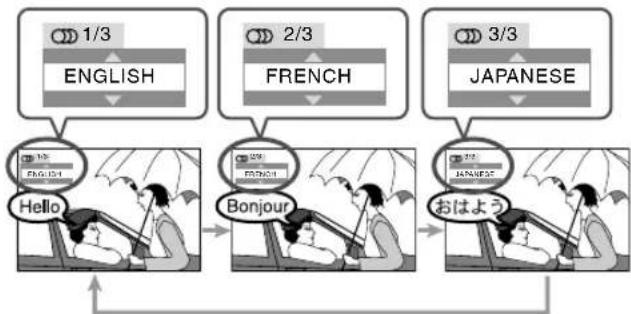

Kiezen van het geluidsspoor.... 18

Kiezen van de taal voor de ondertitels.... 19

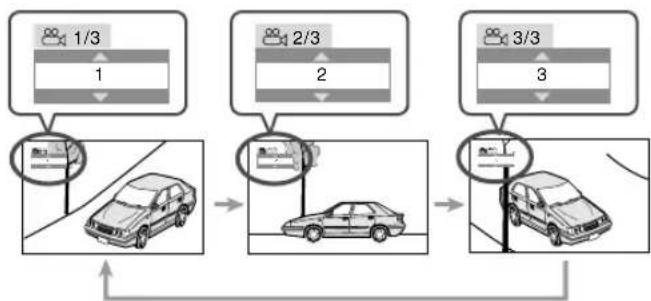

Kiezen van de camerahoek 19

Weergave met speciale effecten.... 20

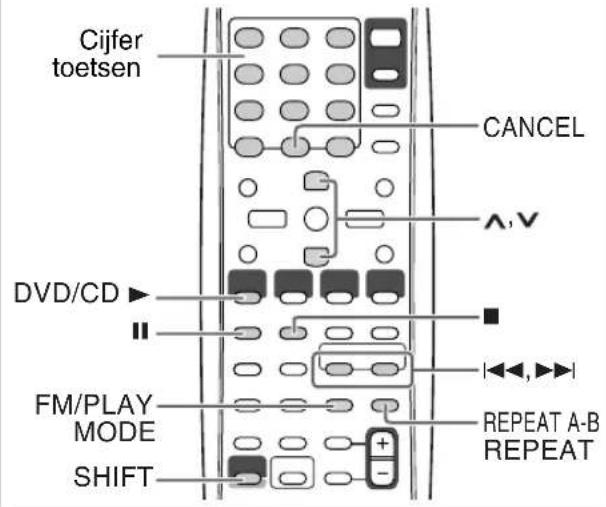

Geavanceerde bediening voor weergave...... 21

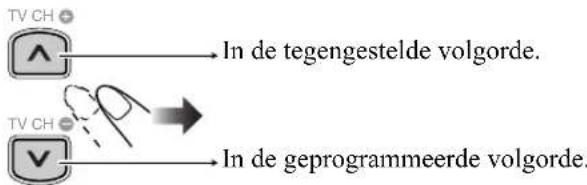

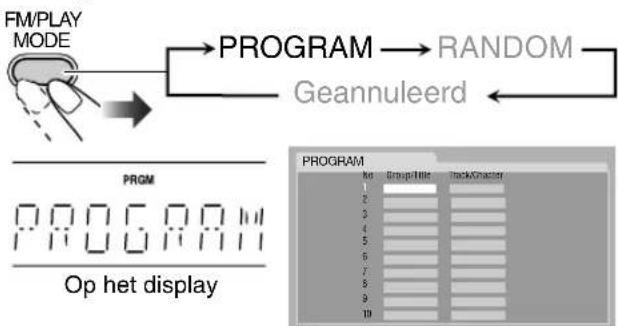

Programmeren van de weergavevolgorde— Geprogrammeerde weergave.... 21

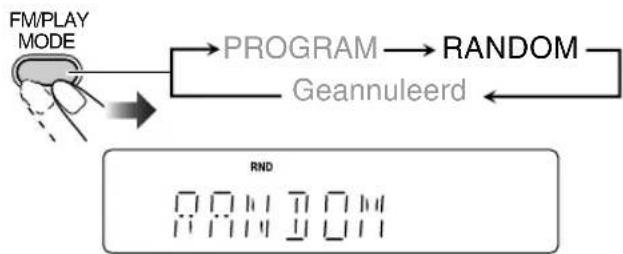

Afspelen in een willekeurige volgorde—Willekeurige weergave.... 22

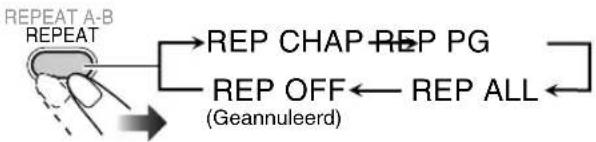

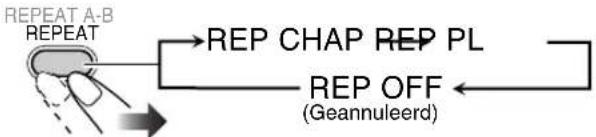

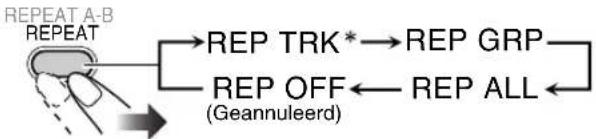

Herhaald afspelen.... 22

Voorkomen van uitwerpen van een disc—Kinderslot ..... 23

In-beeldbediening ....24

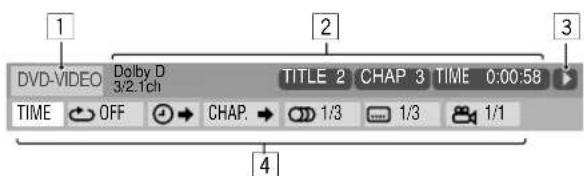

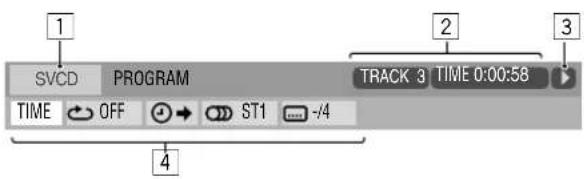

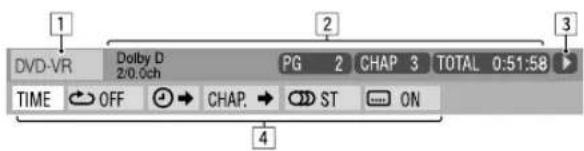

Bediening met de in-beeldbalk 24

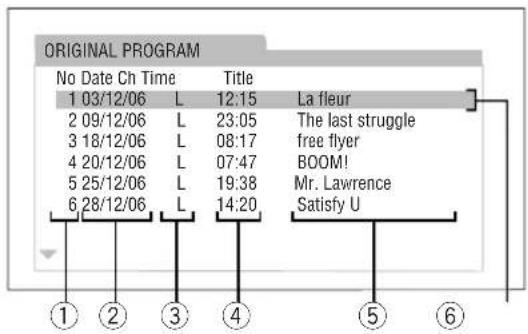

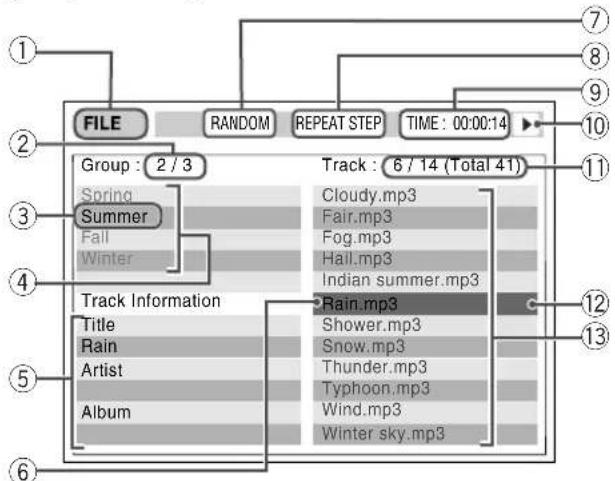

Bediening met het Bedieningsscherm.... 27

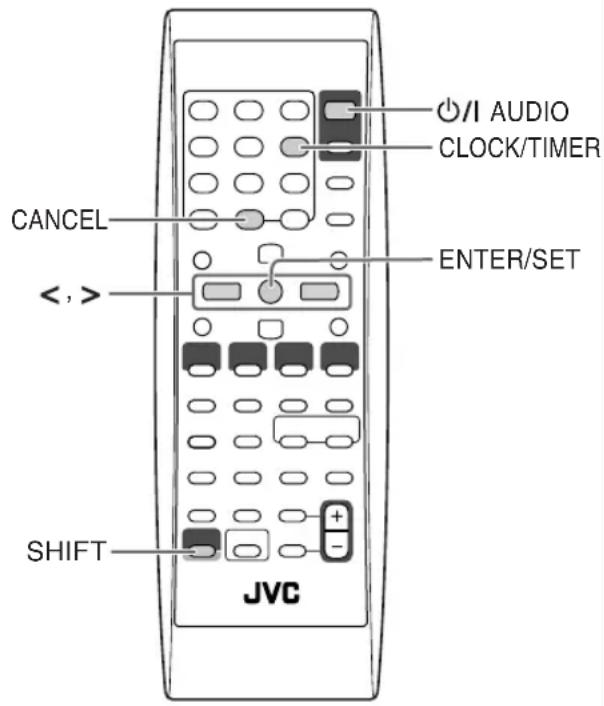

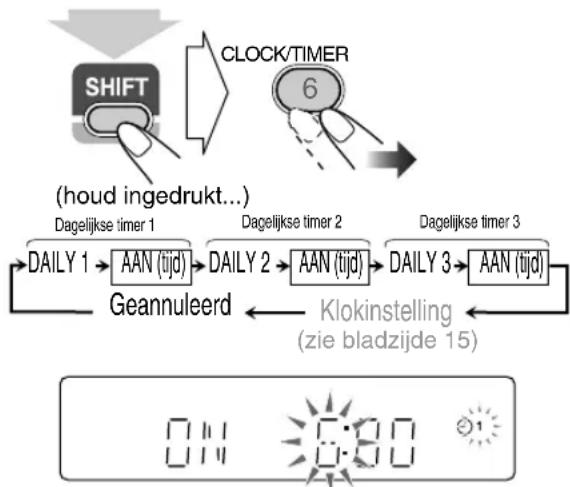

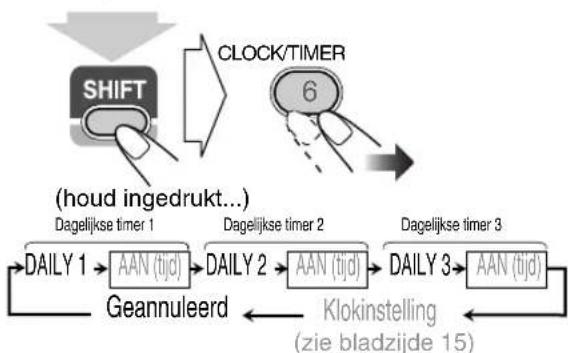

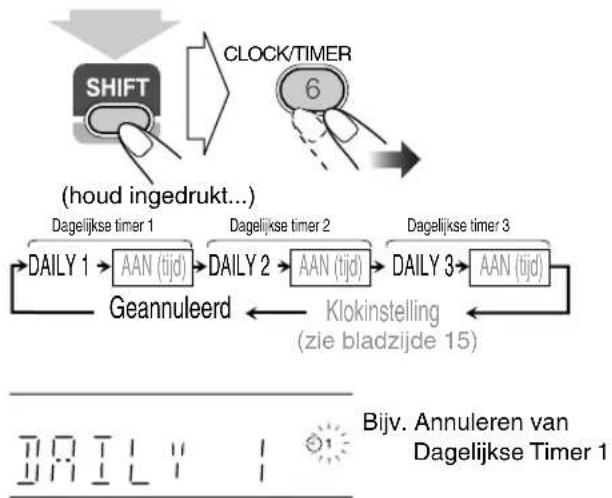

Gebruik van de dagelijkse timer ....29

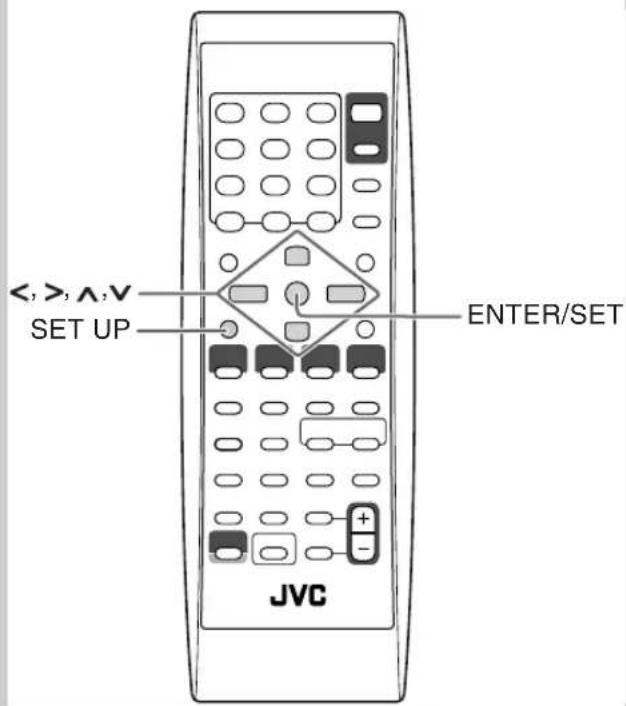

Bediening met het instelmenu....31

Extra informatie ....33

Wat meer uitleg over dit systeem.... 33

Onderhoud....35

Oplossen van problemen 36

Taalcodelijst 37

OPTICAL DIGITAL OUT signalen 38

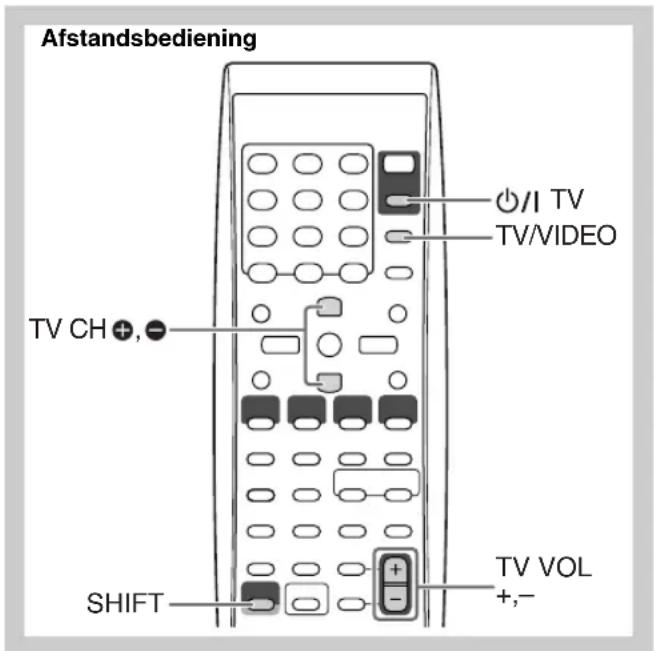

Bediening van een JVC TV met gebruik van de afstandsbediening 38

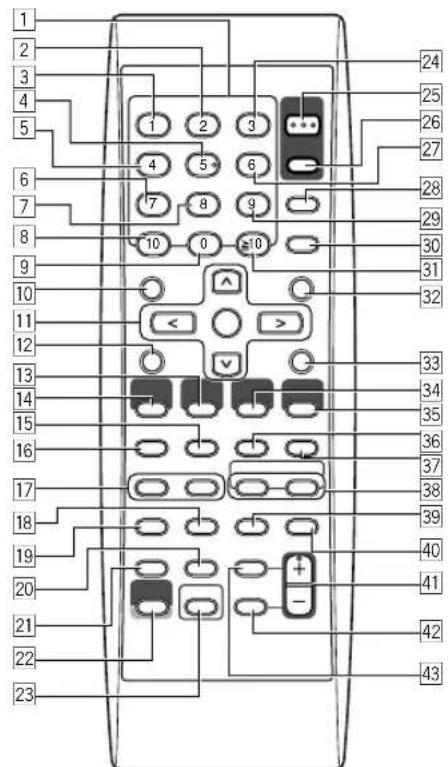

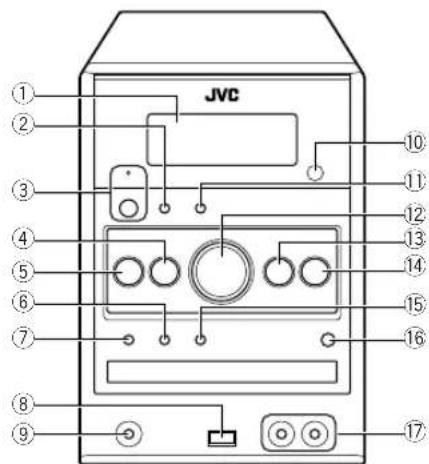

Toetsen en regelaars ....40

Aansluiten INFO

Steek de stekker van het netsnoer pas in het stopcontact als u alle onderdelen hebt aangesloten.

- Verbind AV (SCART) direct met de video-ingang van uw TV. Een verbinding van AV (SCART) via een videorecorder met een TV kan het weergavebeeld storen indien u tegen kopiëren beschermde discs/bestanden afspeelt. De weergave wordt tevens mogelijk gestoord indien u een AV (SCART) verbinding met een geïntegreerd TV/videorecorder-systeem maakt.

Meegeleverde accessoires

Controleer dat u alle volgende onderdelen heeft.

• FM-antenne (x1)
  • AM-ringantenne (x1)
  • Afstandsbediening (x1)

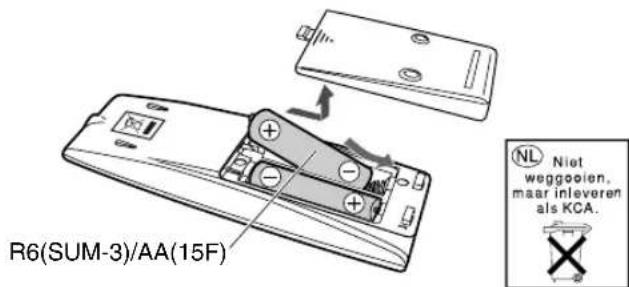

• Batterijen (x2)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

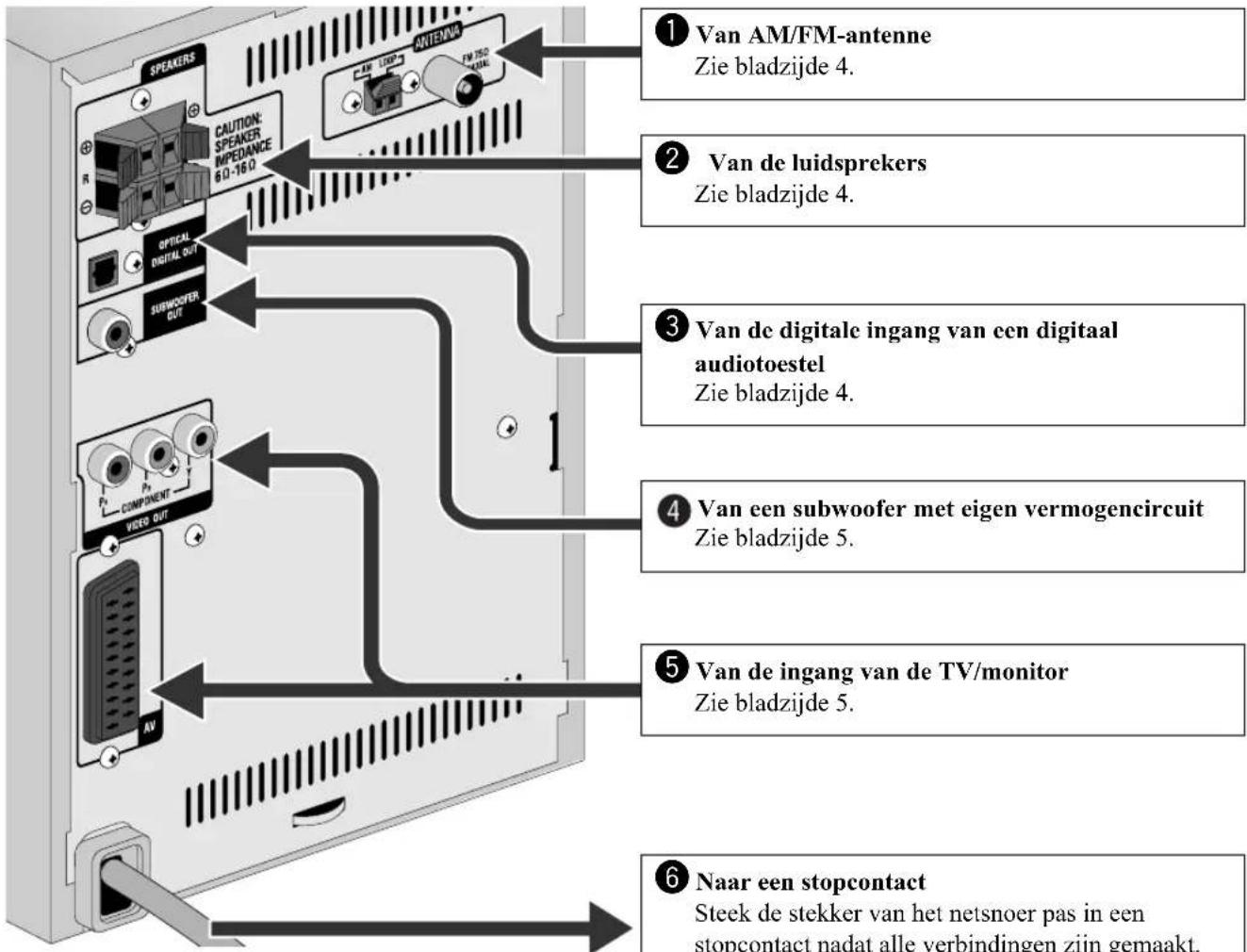

Achterpaneel

Voorpaneel

PHONES USB MEMORY INSTALLATION CENTER IN—LINE—OUT

Van de digitale audiospeler

Zie bladzijde 5.

Van de USB-opslagapparatuur

Zie bladzijde 5.

Van de hoofdtelefoon

Zie bladzijde 7.

① AM/FM-antenne

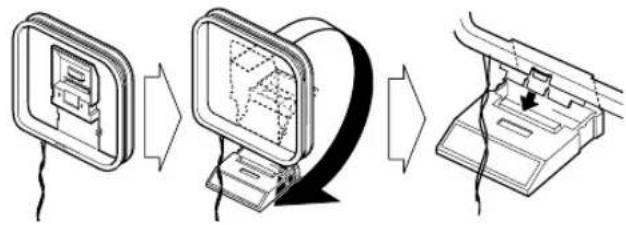

In elkaar zetten van de AM-ringantenne

Aansluiten van de AM/FM-antenne
AM-ringantenne (bijgeleverd)
Draai totdat de ontvangst optimaal is.

Indien de snoeren met vinyl zijn bedekt, moet u een stukje vinyl verwijderen door het te draaien zodat de uiteinden van de snoeren blootliggen.

FM-antenne (bijgeleverd)
Strek uit voor een optimale ontvangst.

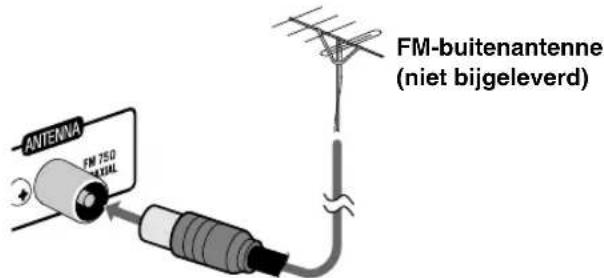

Voor een betere FM-ontvangst

FM-buitenantenne (niet bijgeleverd) ANTENNA FM 750 COAL

- Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75 Ω draad met coaxiale stekker (IEC of DIN45325).

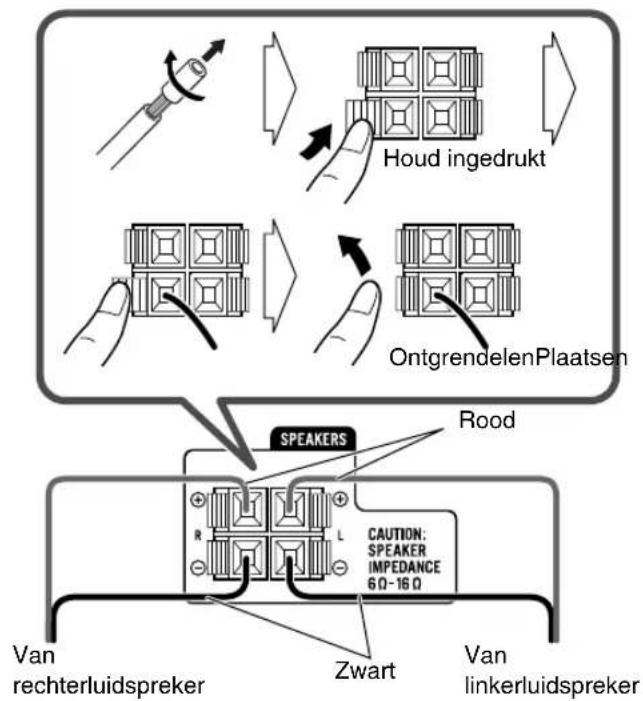

② Luidsprekers

- Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidsprekeraansluitingen: rood met (+) en zwart met (-).

• Verbind NIET meer dan één luidspreker met iedere aansluiting.
• Druk NIET op en trek NIET aan de luidsprekers, daar de voetjes op de onderkant van de luidsprekers anders worden beschadigd.

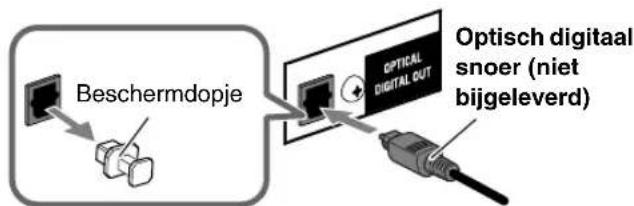

③ Digitaal audiotoestel

• Stel "DIGITAL AUDIO OUTPUT" van het "AUDIO" menu juist in, in overeenstemming met het aangesloten digitale audiotocestel (zie bladzijde 32).
• Het digitale signaal via de OPTICAL DIGITAL OUT aansluiting, wordt uitsluitend uitgestuurd wanneer "DVD/CD" als bron is gekozen.

4 Verbinden van een subwoofer met eigen vermogencircuit

Van een subwoofer met eigen vermogencircuit (niet bijgeleverd)

De aangesloten subwoofer kan de lage tonen van de linker- en rechtervoorkanalen reproducceren, maar kan echter niet de LFE-signalen van multikanaal-gecodeerde software weergeven.

- Controleer dat de subwoofer met eigen stroomcircuit is uitgeschakeld alvorens de stekker van het systeem in een stopcontact te steken.

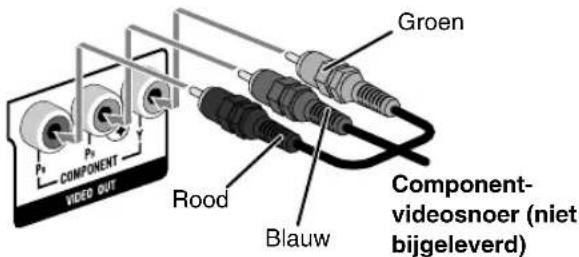

⑤ TV/monitor

Verbind het component-snoer of SCART-snoer.

Groen Component- videosnoer (niet bijgeleverd) Rood Blauw VIOO OUT

- Met deze verbinding kunt u de progressieve aftastfunctie gebruiken. Gebruik de COMPONENT VIDEO OUT aansluitingen indien u de progressieve (PROGRESS) aftastfunctie (zie bladzijde 14) kiest.

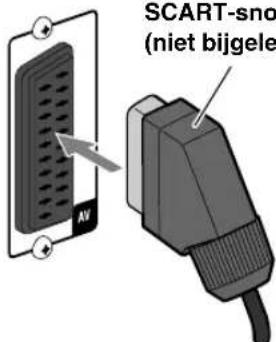

SCART-sno (niet bijgele)

- Via deze verbinding wordt uitsluitend het videosignaal (composiet, Y/C of RGB) en audiosignaal van de TV verstuurd. Voor het luisteren naar het geluid van de TV, zie bladzijde 9.

- Na het aansluiten van een TV moet u in overeenstemming met de gebruikte aansluitmethode de juiste videosignaaluitgang kiezen. Zie "Veranderen van de aftastfunctie" op bladzijde 14.

Aansluiten van USB-opslagapparatuur

Op het voorpaneel

USB KARECY USB-kabel (niet bijgeleverd)

- Indien u een verbinding met een USB-kabel maakt, moet u een USB 2.0-kabel die korter dan 1 meter is gebruiken.

• U kunt USB-opslagapparatuur met dit systeem verbinden, bijvoorbeeld USB flash-geheugen, een extra harde schijf, multimedia kaartlezer, etc.
• U kunt geen computer met de USB MEMORY aansluiting van dit systeem verbinden.

Indien u een digitale audiospeler verbindt

- Voor het luisteren naar een digitale audiospeler

Op het voorpaneel

Stereo (niet b)

Stereo-ministekker (niet bijgeleverd)

Van de audio-uitgang (of hoofdtelefoon- uitgang, etc.)

- Voor opname met een digitale audiospeler

Op het voorpaneel

Stereosaturation N—LINE-OUT Stereo- (niet bij)

Stereo-ministekker (niet bijgeleverd)

Van de audio- ingang

• Verbind dezelfde digitale audiospeler tegelijkertijd niet met zowel de LINE IN als LINE OUT aansluitingen; het geluid wordt anders namelijk vervormd.
• Indien een extern apparaat geen audio-uitgang voor een stereo-ministekker heeft, moet u een stekkeradapter gebruiken om de stereo-ministekker naar de overeenkomende stekker voor de audio-uitgang om te zetten.
• Met gebruik van QP Link (Quick Portable Link), kunt u de weergave van digitale audiospeler gemakkelijk met dit systeem starten. Zie bladzijde 11 voor details.

Alvorens gebruik van de afstandsbediening

R6(SUM-3)/AA(15F) NL Niet weggoien, maar inleveren als KCA.

Als de afstandsbediening minder goed begint te functioneren, vervangt u beide batterijen.

Let op

Zorg ervoor dat de batterijen niet worden blootgesteld aan hoge temperaturen of vuur.

Bij gebruik van de afstandsbediening

Richt de voorkant van de afstandsbediening zo recht als mogelijk naar de afstandsbedieningssensor. Het bereik (ongeveer 5 meter) is mogelijk kleiner indien u de afstandsbediening scheef houdt.

De aanduidingen op het display geven u informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicators en hoe deze op het display oplichten.

1 2 3 4 5 6 7 8 9 10 11 12 SVC DVD 1 ALL RND PRGM WMA S.TURBO AHB FM ST MONO USB >> HP SUR 3D P. P QPL MP3 RESUME TA 1 2 3 NEWS SLEEP INFO A.STBY 13 14 15 16 17 18 19

- Licht op wanneer Headphone Surround wordt geactiveerd.

2 USB indicator

- Licht op wanneer "USB MEM" als bron is gekozen.

3 Discformaatindicators

- SVCD: licht op bij weergave van een SVCD.

• VCD: licht op bij weergave van een VCD.

- CD: licht op bij weergave van een CD.

• DVD: licht op bij weergave van een DVD.

4 (Clear Voice) indicator

- Licht op wanneer "Clear Voice" is geactiveerd.

5 Weergavefunctie-indicators

• RHerhaalfunctie-indicators:

- dicht op wanneer herhalen van één fragment/ bestand/hoofdstuk/stap is geactiveerd.

- Licht op wanneer herhalen van één groep/titel/programma/weergavelijst is gactiveerd.

- Licht op wanneer herhalen van alle fragmenten/bestand/titel/programma is geactiveerd.

- RND: licht op wanneer willekeurige weergave wordt geactiveerd.

- PRGM: licht op wanneer geprogrammeerde weergave wordt geactiveerd.

6 Audioformaatindicators

- MP3: licht op wanneer een MP3-bestand wordt herkend.

- WMA: licht op wanneer een WMA-bestand wordt herkend.

7 RESUME indicator

- Licht op wanneer het systeem de positie vastlegt waar de weergave wordt onderbroken.

8 S.TURBO (Sound Turbo) indicator

- Licht op wanneer Sound Turbo II is geactiveerd.

9 AHB indicator

- Licht op wanneer AHB Pro (Active Hyper Bass Pro) is geactiveerd.

- AM: licht op wanneer op een AM-zender wordt afgestemd.

- FM: licht op wanneer op een FM-zender wordt afgestemd.

11 FM-ontvangstindicators

- ST (stereo): licht op wanneer op een FM-stereozender met voldoende signaalsterkte is afgestemd.

- MONO: licht op wanneer een FM-stereozender mono wordt ontvangen.

12 Dagelijkse timerindicators

- :dicht op wanneer de dagelijkse timer standby is geschakeld of is ingesteld; knippert tijdens de werking.

- 1/2/3: licht op wanneer een dagelijkse timer (1, 2 of 3) standby is geschakeld of werkt; knippert tijdens het instellen van een dagelijkse timer.

13 3D P. indicator

- Licht op wanneer 3D Phonic wordt geactiveerd.

14 QPL (Quick Portable Link) indicator

- Licht op wanneer QP Link wordt geactiveerd.

15 Progressieve) indicator

- Licht op wanneer de progressieve aftastfunctie is gekozen.

16 Hoofddisplay

- Tijdens het luisteren naar de radio: de golfband (of voorkeurnummer) en zenderfrequentie verschijnen.

- Met "LINE" gekozen: "LINE" verschijnt.

- Met “TV SOUND” gekozen: “TV SOUND” verschijnt.

- Tijdens weergave van een disc of bestand: de huidige status verschijnt.

17 Indicators voor Enhanced Other Networks

• TA/NEWS/INFO:

– Licht op en toont het huidige gekozen programmatype voor PTY-standbyontvangst.

- Knippert wanneer automatisch met PTY-standbyontvangst op een programma wordt afgestemd.

18 A.STBY (Auto Standby) indicator

- Licht op wanneer automatisch standby wordt geactiveerd.

- Knippert wanneer de weergave stopt met automatisch standby geactiveerd.

19 SLEEP indicator

- Licht op wanneer de inslaaptimer wordt geactiveerd.

Dagelijkse bediening—Weergave

In deze gebruiksaanwijzing worden voornamelijk bedieningen met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het hoofdtoestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.

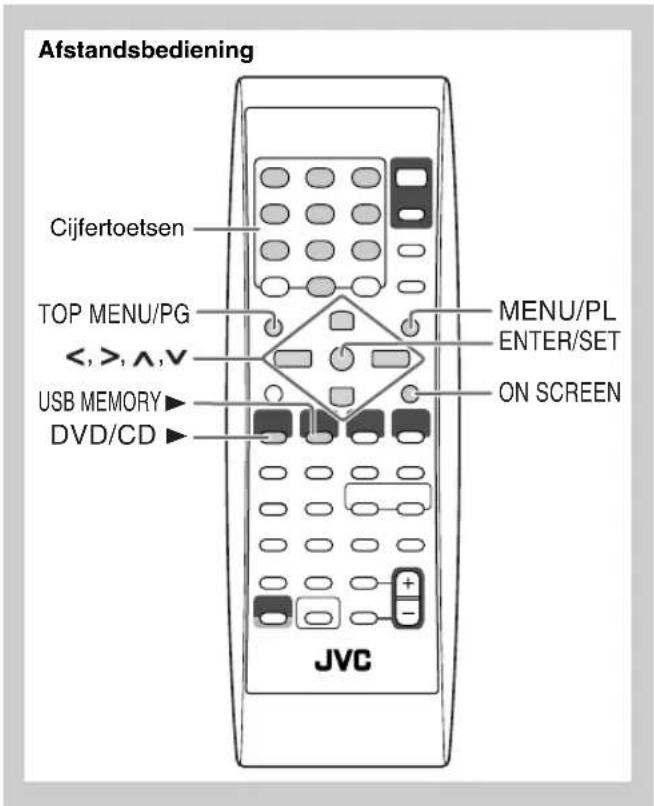

Afstandsbediening

DIMMER Cijfer toetsen RETURN ENTER/SET TOP MENU/PG MENU/PL <, >, ∧, ∨ GROUP/TITLE GROUP/TITLE SKIP I◀◀, ▶◀◀ FM/PLAY MODE QP LINK DVD/LINE LEVEL SHIFT JVC

1

2

3

1 Schakel de stroom in.

Het STANDBY lampje op het hoofdtoestel schakelt uit.

• In plaats van een druk op AUDIO, wordt het systeem tevens ingeschakeld door op een van de brontoetsen te drukken.
• Het systeem wordt ingeschakeld en de bron verandert automatisch naar "LINE" wanneer u de weergave van externe apparatuur start en QP Link is geactiveerd. (Zie bladzijde 11 voor details.)

2 Kies de bron.

• De weergave start automatisch indien de gekozen bron gereed staat.

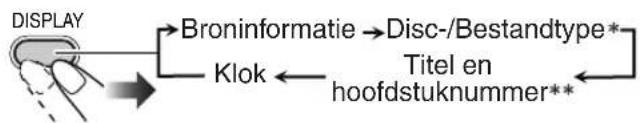

• U kunt de display-informatie tevens door een druk op DISPLAY veranderen. Zie bladzijde 15 voor details.

3 Stel het volume in.

Uitschakelen (standby) van het systeem

Het STANDBY lampje op het hoofdtoestel licht rood op.

- Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

U kunt stroom besparen door het display uit te schakelen. Om het display uit te schakelen, kiest u tijdens standby "DISP OFF" door een druk op DIMMER (met SHIFT ingedrukt).

- Om de display-aanduidingen weer te tonen, kiest u "DISP ON" door nogmaals op DIMMER te drukken (met SHIFT ingedrukt).

Voor privé-luisteren

Verbind een hoofdtelefoon met de PHONES aansluiting op het hoofdtoestel. Er wordt nu geen geluid meer via de luidsprekers weergegeven. Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

- Er wordt weer geluid via de luidsprekers weergegeven zodra u de hoofdtelefoon ontkoppelt.

Schakel het systeem NIET uit (standby) met het volume nog in een zeer hoge stand gesteld; Een plotseling hard geluid zou namelijk uw gehoor, de luidsprekers en/of hoofdtelefoon kunnen beschadigen wanneer u later het systeem weer inschakelt of de weergave start.

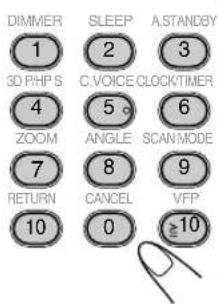

Kiezen van een nummer

Voorbeelden:

Voor het kiezen van nummer 5, drukt u op 5.

Voor het kiezen van nummer 10, drukt u op 10.

Voor het kiezen van nummer 15, drukt u 10, 1 en dan op 5.

Voor het kiezen van nummer 30, drukt u 10, 3 en dan op 0.

Voor het kiezen van nummer 125, drukt u 10, 10; 1, 2 en dan op 5.

Luisteren naar de radio INFO

Kiezen van de golfband (FM of AM)

Afstemmen op een zender

Met FM of AM gekozen...

De frequentie verandert op het display.

De frequentie stopt te veranderen zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

- De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Om het zoeken handmatig te stoppen, drukt u op een van de toetsen.

Indien de FM-ontvangst slecht is

De MONO indicator licht op het display op. De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren—Mono-ontvangst.

Voor het weer herstellen van het stereo-effect, drukt u nogmaals op de toets (de MONO indicator dooft).

Indien u een dreun hoort tijdens het luisteren naar een AM-zender

- Indien u op een andere zender afstemt, wordt deze instelling automatisch geannuleerd.

Vastleggen van zenders

U kunt 30 FM-zenders en 15 AM-zenders als voorkeurzenders vastleggen.

1Stem op een vast te leggen zender af.

- U kunt tevens, indien gekozen, de mono- ontvangstfunctie vastleggen voor vast te leggen FM- zenders.

2Activeer de functie voor voorkeurnummers.

ENTER/SET

- Voltooi de volgende procedure terwijl de aanduiding op het display knippert.

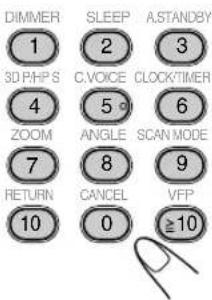

3 Kies het voorkeurnummer van de vastgelegde zender.

DIMMER 1 3D PHP S 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 VFP ≥10

- Voor het kiezen van een nummer, zie "Kiezen van een nummer" in de linkerkolom.

• U kunt tevens de ▶▶ of ◀◀◀ toets gebruiken.

4Leg de zender vast.

ENTER/SET

STORED

Afstemmen op een voorkeurzender

2 Kies het voorkeurnummer van de vastgelegde zender.

DIMMER 1 3D PHP S 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 VFP ≥10

- Voor het kiezen van een nummer, zie "Kiezen van een nummer" in de linkerkolom.

• U kunt tevens de ▶▶ of ◀◀◀ toets gebruiken.

Luisteren naar het geluid van de TV

U kunt het geluid van een TV via dit systeem beluisteren indien de TV middels een SCART-kabel (zie bladzijde 5) is aangesloten.

Weergave van een disc/USB

-opslagapparatuur INFO

Plaatsen van een disc

- Plaats een 8 cm "single" disc in de binnenste cirkel van de disclade.

Voor het sluiten van de disclade, drukt u nogmaals op ▲.

- Door een druk op DVD/CD ▶ sluit de disclade automatisch en start de weergave (afhankelijk van hoe de disc intern is geprogrammeerd).

Aansluiten van USB-opslagapparatuur

- Voor het aansluiten van USB-opslagapparatuur, zie bladzijde 5.

- Stel het volume altijd in de laagste stand alvorens USB-opslagapparatuur aan te sluiten of tte ontkoppelen.

- Voor het veilig ontkoppelen van USB-opslagapparatuur, moet u het systeem uitschakelen alvorens de apparatuur te ontkoppelen.

Weergave van een disc/USB-opslagapparatuur

Starten:

Disc USB-opslagapparatuur

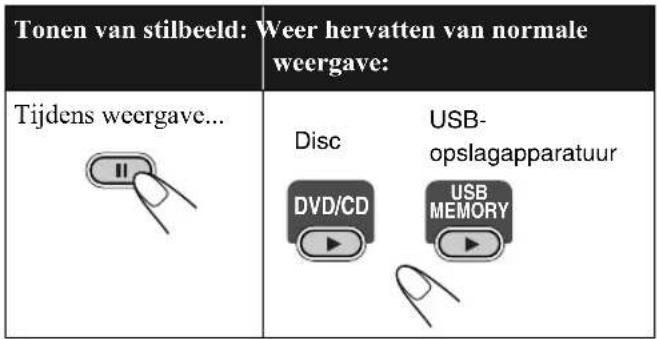

Pauzeren: Stoppen:

Druk op DVD/CD ▶ of USB MEMORY ▶ om weer te starten.

- Voor MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-bestanden:

- Indien er verschillende soorten afspeelbare bestanden (audio/stilbeelden/video) op een disc of USB-opslagapparatuur zijn opgenomen, moet u het gewenste af te spelen bestandstype kiezen (zie "FILE TYPE" in "PICTURE" menu op bladzijde 31).

- Het bedieningsscherm verschijnt op de TV wanneer het systeem MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX bestanden herkent. (Voor stilbeelden/vidcobestanden, verschijnt het wanneer de weergave is gestopt.) Voor details, zie bladzijde 28.

- Het systeem kan het stoppunt onthouden en wanneer u later weer de weergave start door een druk op DVD/CD ▶ of USB MEMORY ▶ (ook wanneer standby geschakeld), wordt de weergave vanaf het hiervoor gestopte punt voortgezet—Voortzetten van de weergave. (RESUME indicator licht op het display op wanneer u de weergave stopt.)

Voor het geheel stoppen met de functie voor het voortzetten geactiveerd, drukt u tweemaal op ■. (Zie "RESUME" in het "OTHERS" menu op bladzijde 32 voor het annuleren van de functie voor het voortzetten.)

In-beeldbegeleidingsiconen

- Tijdens weergave verschijnen de volgende iconen mogelijk niet op het TV-scherm:

Bij het begin van een scène die vanuit meerdere camerahoeken is opgenomen.

Bij het begin van een scène die met meerdere geluidssporen is opgenomen.

Bij het begin van een scène die met meerdere ondertitels is opgenomen.

- De volgende iconen verschijnen tevens op de TV en tonen de huidige bediening.

||, >>, <←, ||, <<|>

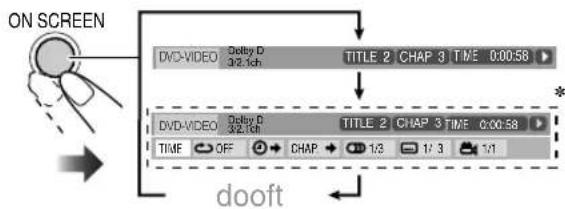

- Voor het annuleren van de in-beeldbegeleidingsicoon, zie "ON SCREEN GUIDE" in het "OTHERS" menu op bladzijde 32.

Kiezen van een titel/groep

Tijdens weergave...

SHIFT GROUP/TITLE SKIP

(houd ingedrukt...)

- U kunt een titel/groep direct kiezen door eerst op GROUP/TITLE en vervolgens op een van de cijfertoetsen te drukken (niet van toepassing op DVD-VR). Voor het kiezen van een nummer, zie "Kiezen van een nummer" op bladzijde 8.

Kiezen van een hoofdstuk/fragment/bestand

- Annuleer PBC voor een VCD/SVCD (zie de rechterkolom).

Tijdens weergave...

- Door een eerste druk op ◀◀◀, kunt u teruggaan naar het begin van het huidige hoofdstuk/fragment/bestand.

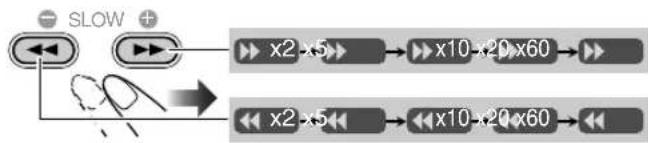

Opzoeken van een bepaald gedeelte

- Functioneert niet voor JPEG-bestanden.

Tijdens weergave...

• Voor MP3/WMA/WAV/DivX- bestanden zijn de zoeknelheid en aanduidingen op de TV anders dan hierboven aangegeven.
• Er wordt geen geluid tijdens het zoeken gereproduceerd gedurende weergave van bewegende beelden.

Voor het weer activeren van normale weergave, drukt u op DVD/CD ▶ of USB MEMORY ▶ (afhankelijk van de huidige gekozen bron).

- Met DivX/MPEG-1/MPEG2 bestanden kunt u door iedere druk op de > of < toets, afhankelijk van de bestanden, 30 seconden of 5 minuten verspringen.

U kunt een titel/hoofdstuk/fragment/bestand direct opzoeken en de weergave dan starten.

- Met een DVD-Video kunt u een titel voor het starten van de weergave kiezen, maar een hoofdstuk kan na het starten van de weergave worden gekozen.

DIMMER 1 3D PHP S 4 ZOOM RETURN 10 SLEEP 2 C.VOICE CLOCK/TIMER 5 ANGLE 8 CANCEL 0 A.STANDBY 3 6 SCAN MODE 9 VFP ≥10

- Voor het kiezen van een nummer, zie "Kiezen van een nummer" op bladzijde 8.

Weergave met gebruik van het discmenu

■Voor DVD Video:

1Toon het discmenu.

2Kies een onderdeel van het discmenu.

TV CH ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ENTER/SET

- Voor bepaalde discs kunt u tevens onderdelen kiezen door het nummer met gebruik van de cijfertoetsen in te voeren.

■Voor SVCD/VCD met PBC:

Tijdens weergave van een disc met PBC verschijnt "PBC" op het display.

Kies een onderdeel van het menu wanneer het discmenu op de TV wordt getoond. De weergave van het gekozen onderdeel start.

DIMMER 1 3D PHP'S 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 ASTANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 VFP ≥10

- Voor het kiezen van een nummer, zie "Kiezen van een nummer" op bladzijde 8.

Naar de volgende of voorgaande pagina van het huidige menu gaan:

Verplaatsen naar de volgende pagina. Verplaatsen naar de voorgaande pagina.

Terugkeren naar het voorgaande menu:

SHIFT (houd ingedrukt...) RETURN 10

Druk op ■ om PBC te annuleren en kies vervolgens een fragment met gebruik van de cijfertoetsen (zie bladzijde 8). De weergave start vanaf het gekozen fragment.

Voor het weer activeren van PBC, drukt u op ■ (tweemaal met de functie voor het voortzetten op "ON" gesteld) en vervolgens op DVD/CD ▶.

Weergave van een digitale audiospeler INFO

- Voor het verbinden van een digitale audiospeler, zie bladzijde 5.

Luisteren naar een digitale audiospeler

U kunt naar een digitale audiospeler luisteren die met de LINE IN aansluiting is verbonden.

- Stel het volume van het systeem in de minimale stand alvorens de weergave te starten.

Instellen van het audio-ingangsniveau

Indien het geluid van een met de

LINE IN aansluiting verbonden apparatuur te hard of zacht is, kunt u het audio-ingangsniveau van de LINE IN aansluiting veranderen (zonder het werkelijke volumeniveau te veranderen).

Terwijl "LINE" als bron is gekozen...

- Door een hoger niveau, wordt het ingangsniveau verhoogd.

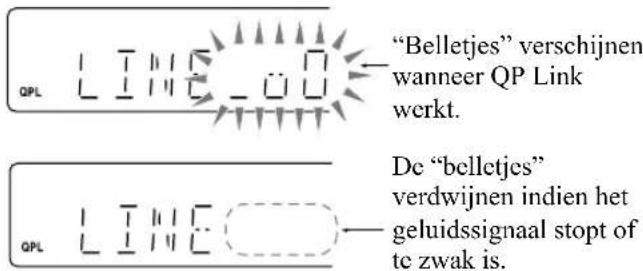

Activeren van QP Link

Met gebruik van QP Link (Quick Portable Link), kunt u de weergave van een digitale audiospeler dat met de LINE IN aansluiting is verbonden gemakkelijk met dit toestel starten.

- Controleer dat het volume van de digitale audiospeler hoog genoeg is zodat het systeem het geluidssignaal kan herkennen.

Met QP Link geactiveerd en een digitale audiospeler met de LINE IN aansluiting verbonden, wordt het volgende uitgevoerd door de weergave te starten:

- Met het systeem ingeschakeld...

De bron verandert automatisch naar "LINE". (QP Link wordt geannuleerd wanneer u van "LINE" naar een andere bron schakelt.)

- Wanneer het systeem standby is geschakeld...

Het systeem wordt ingeschakeld en de bron verandert automatisch naar "LINE", uitgezonderd wanneer het display is uitgeschakeld (zie bladzijde 7).

Tijdens weergave van de apparatuur door QP Link...

"Belletjes" verschijnen wanneer QP Link werkt. De "belletjes" verdwijnen indien het geluidssignaal stopt of te zwak is.

Opname met een digitale audiospeler

U kunt het geluid van het systeem met een met de LINE OUT aansluiting verbonden digitale audiospeler opnemen.

BELANGRIJK:

Het kan onwettig zijn om auteursrechtelijk beschermd materiaal op te nemen of af te spelen zonder toestemming van dauteursrechthebbende.

1Start de opname met de digitale audiospeler.

2Start de weergave van de disc of USB- opslagapparatuur of stem op de op te nemen zender af.

DVD/CD USB MEMORY FM/AM

• Schakel QP Link uit of verbind de digitale audiospeler niet met de LINE IN aansluiting indien u met een digitale audiospeler wilt opnemen; "LINE" wordt anders namelijk automatisch als bron gekozen en de opname zal dan stoppen.
• Geluidsinstellingen (zie bladzijden 12 en 13) heben geen invloed op de opname met de digitale audiospeler.

Instellen van het audio-uitgangsniveau

Indien het geluid van de met de LINE OUT aansluiting verbonden digitale audiospeler te hard of zacht is, kunt u het audio-uitgangsniveau van de LINE OUT aansluiting veranderen (zonder het werkelijke volumeniveau te veranderen).

Terwijl "LINE" als bron is gekozen...

- Door een hoger niveau, wordt het uitgangsniveau verhoogd.

Dagelijkse bediening—Instellen van het geluid & overige

Afstandsbediening DIMMER 3D P/HP S C.VOICE CANCEL ENTER/SET AHB PRO DVD/LINE LEVEL SHIFT SOUND TURBOⅡ SLEEP A.STANDBY CLOCK/TIMER SCAN MODE VFP DISPLAY <,>,A,V BASS/TREBLE AUDIO VOL +,- FADE MUTING

Hoofdtoestel JVC DIMMER SOUND TURBO II VOLUME +, -

Instellen van het volume

U kunt het volume vanaf niveau 0 (VOL MIN) t/m 40 (VOL MAX) instellen.

Afstandsbediening: Hoofdtoestel: TV VOL AUDIO VOL VOLUME

Snel dempen van het geluid

Voor het weer herstellen van het geluid, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid INFO

Versterken van het geluid

De lage en hoge frequenties worden versterkt—Sound Turbo II.

- Wanneer Sound Turbo II is geactiveerd:

- AHB Pro (zie hieronder) wordt automatisch geactiveerd en kan niet worden uitgeschakeld. (De AHB indicator licht niet op, ook al is de functie geactiveerd.)

- Het niveau voor de lage en hoge tonen (zie hieronder) wordt op “+2” gesteld.

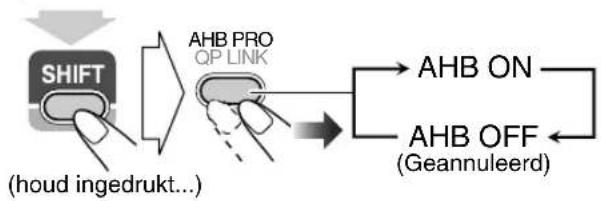

Versterken van de lage tonen

Met Sound Turbo II uitgeschakeld, blijft de diepte en helderheid van de lage tonen optimaal, ongeacht de instelling van het volume—AHB Pro (Active Hyper Bass Pro).

Instellen van de toon

U kunt het niveau van de lage en hoge tonen vanaf -3 t/m +3 instellen.

Instellen van de lage tonen

Instellen van de hoge tonen

Weergave met een 3-dimensionaal

geluidsveld—3D Phonic Remote ONLY

• Dit functioneert uitsluitend tijdens weergave van een disc/USB-opslagapparatuur.
• Functioneert niet voor MPEG-1/MPEG-2/DivX -bestanden.

Tijdens weergave...

ACTION Geschikt voor dynamische films en sportprogramma's.

DRAMA Levert een natuurgetrouw en warm geluid. Voor weergave van films met een ontspannen sfeer.

THEATER Levert geluidseffecten zoals in een theater.

Gebruik van Surround voor de hoofdtelefoon

U kunt ook voor weergave via de hoofdtelefoon een surroundeffect gebruiken.

• Dit functioneert uitsluitend tijdens weergave van een disc/USB-opslagapparatuur.
• Functioncert niet voor MPEG-1/MPEG-2/DivX-bestanden.

Tijdens weergave...

• Indien u met 3D Phonic geactiveerd een hoofdtelefoon aansluit, wordt Headphone Surround voor de hoofdtelefoon automatisch geactiveerd.
• Indien 3D Phonic niet is geactiveerd en Headphone Surround wel is geactiveerd, zal door het ontkoppelen van de hoofdtelefoon 3D Phonic op "ACTION" worden gesteld.

Verhelderen van dialoog—Heldere

stemmen Remote ONLY

Bij weergave van een disc of USB-opslagapparatuur, kunt u de zang of dialoog van films verhelderen—Clear Voice. De ») (Clear Voice) indicator licht op het display op wanneer Clear Voice is geactiveerd.
- Deze functie werkt voor het middenkanaal van multikanaal gecodeerde software en 2-kanaal software met 3D Phonic geactiveerd.

Vastleggen van automatische

geluidsverhoging voor DVD

Het geluid van een DVD is soms met een lager niveau dan het niveau voor andere discs en bronnen opgenomen. U kunt het versterkingsniveau voor de huidige geplaatste DVD instellen zodat u het volume na veranderen van bron niet iedere keer opnieuw hoeft te regelen.

- Dit functioncert alleen voor een DVD-Video en DVD-VR.

DVD/LINE LEVEL NORMAL-MIDDLE HIGH

NORMAL Oorspronkelijke opnameniveau.

MIDDLE Het uitgangsniveau wordt verhoogd (minder dan "HIGH").

HIGH Het uitgangsniveau wordt verhoogd (meer dan "MIDDLE"). (basisinstelling)

Veranderen van de displayhelderheid

U kunt het display dimmen.

DIM ON Het display wordt donkerder.

AUTO DIM Het display wordt gedimd tijdens weergave van stilbeelden/video. • De dimmer wordt uitgeschakeld wanneer de weergave stopt.

Veranderen van de aftastfunctie

Dit systeem is geschikt voor progressieve aftasting.

Kies de videosignaaluitgang in overeenstemming met het type van de aangesloten TV. Indien u een progressieve TV via de COMPONENT VIDEO OUT aansluitingen verbindt, kunt u beelden met hoge kwaliteit bekijken door "PROGRESS" te kiezen.

Alvorens weergave...

RGBVoor een conventionele TV.

Kies voor het versturen van composietvideosignalen of RGB-signalen via de AV (SCART) aansluiting.

Y/CVoor een conventionele TV.

Kies voor het versturen van S-video signalen via de AV (SCART) aansluiting.

PROGRESSVoor een progressieve TV.

Kies voor weergave van een progressief afgetast beeld via de COMPONENT VIDEO OUT aansluitingen.

- De pProgressieve) indicator licht op het display op.

Veranderen van de beeldkarakteristieken

Tijdens weergave van een beeld op de TV kunt u de reeds vastgelegde beeldkarakteristieken kiezen of deze verder naar wens afstellen en vastleggen.

Kiezen van reeds vastgelegde beeldkarakteristieken

1 Toon tijdens weergave het VFP-instelscherm.

SHIFT (houd ingedrukt...) VFP ≥10

NORMAL GAMMA 0 BRIGHTNESS 0 CONTRAST 0 SATURATION 0 TINT 0 SHARPNESS 0 Op de TV

2Kies de beeldkarakteristieken.

NORMALKies normaliter dit.

CINEMAGeschikt voor een filmbron.

USER1/USER2 U kunt de diverse parameters instellen en deze instellingen vastleggen.

Voor het verwijderen van het scherm, drukt u nogmaals op VFP terwijl u SHIFT indrukt.

Instellen van de beeldkarakteristieken

- Volg stappen 1 en 2 zoals in "Kiezen van reeds vastgelegde beeldkarakteristieken" uitgelegd.

2Kies de in te stellen parameter.

TV CH + ↑ → TV CH - V ENTER/SET

GAMMAStel in indien de neutrale kleur te licht of te donker is (-3 t/m +3).

BRIGHTNESSStel in indien het gehele beeld te licht of te donker is (-8 t/m +8).

CONTRASTStel in indien de helderheid van beelden onnatuurlijk is (-7 t/m +7).

SATURATIONStel in indien het beeld te wit of te zwart is (-7t / m + 7) .

TINTStel in indien de huidskleur onnatuurlijk is (-7 t/m +7) .

SHARPNESS Stel in indien het beeld onscherp is (-8 t/m + 8) .

3Stel de parameter in.

4 Herhaal stappen 2 en 3 voor het instellen van andere parameters.

Voor het verwijderen van het scherm, drukt u nogmaals op VFP terwijl u SHIFT indrukt.

Instellen van de klok Remote ONLY INFO

U kunt de dagelijkse timers niet gebruiken indien de ingebouwde klok niet is ingesteld (zie bladzijde 29).

• Druk zo vaak als nodig op CLOCK/TIMER (terwijl u SHIFT indrukt) om het instellen van de klok te annuleren.
• Druk op CANCEL (terwijl u SHIFT indrukt) om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

1 Activeer de functie voor het instellen van de klok.

SHIFT CLOCK/TIMER 6 (houd ingedrukt...) 0:30

- Indien u de klok al eerder had ingesteld, moet u herhaaldelijk op de toets drukken totdat de klokinstelfunctie is gekozen.

2Stel het uur en vervolgens de minuten in.

PTY PTY < > ENTER/SET CLOCK OK

De ingebouwde klok start nu.

Controleren van de huidige tijd op de klok tijdens weergave

Bijv.: Tijdens weergave van een disc...

* Alleen tijdens weergave van een disc of USB-opslagapparatuur.
** Alleen tijdens weergave van de volgende discs/ bestanden: DVD-VR: Programmanummer/weergavelijstnummer en hoofdstuknummer.

MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-bestanden:

Groep en bestandsnummer.

DVD-Video: Titel en hoofdstuknummer.

Automatisch uitschakelen van de stroom

Automatisch standby

- Dit functioneert uitsluitend tijdens weergave van een disc/USB-opslagapparatuur/digitale audiospeler (met QP Link geactiveerd).

De A.STBY indicator licht op het display op wanneer automatisch standby is geactiveerd.

De A.STBY indicator begint te knipperen wanneer de weergave stopt. Het systeem wordt automatisch uitgeschakeld (standby) indien er terwijl de indicator knippert gedurende ongeveer 3 minuten geen bediening wordt uitgevoerd.

• Automatisch standby werkt voor "DVD/CD", "USB MEM" en "LINE".
• Automatisch standby wordt tijdelijk geannuleerd wanneer u de bron naar "FM", "AM" of "TV SOUND" verandert.

Inslaaptimer

U kunt de tijd voor het uitschakelen instellen zodat het toestel automatisch wordt uitgeschakeld wanneer u bijvoorbeeld gaat slapen.

1Voer de tijd in (in minuten).

2Wacht totdat de ingestelde tijd dooft.

Voor het controleren van de resterende tijd tot de uitschakeltijd, drukt u op SLEEP terwijl u SHIFT indrukt.

- U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Geavanceerde bediening voor de radio INFO

Afstandsbediening

Ontvangst van FM-zenders met Radio Data

Systeem

Met het Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden.

Met dit systeem kunt u de volgende soorten Radio Data Systeem-signalen ontvangen.

PS (Programma Service)	Toont de algemeen bekende zendernamen.
PTY(ProgrammaType)	Toont het soort programma dat wordt uitgezonden.
RT (RadioTekst)	Toont tekstmededelingen die door de zender worden uitgezonden.
Enhanced Other Networks	Levert informatie over de soorten programma's die door Radio Data Systeem-zenders van verschillende netwerken worden uitgezonden.

Tonen van "Radio Data Systeem" informatie

Tijdens het luisteren naar een FM-zender...

PS De zendernamen worden getoond. "NO PS" verschijnt indien er geen signaal wordt ontvangen.

PTY Het type van het ontvangen programma wordt getoond. "NO PTY" verschijnt indien er geen signaal wordt ontvangen.

RT De door de zender uitgezonden tekstmededelingen worden getoond. "NO RT" verschijnt indien er geen signaal wordt ontvangen.

Opzoeken van een programma middels

PTY-codes

U kunt een bepaald soort programma van de vastgelegde zenders (zie bladzijde 8) opzoeken door de PTY-code te specificeren.

Opzoeken van een programma met gebruik van de PTY-codes

1 Tijdens het luisteren naar een FM-zender...

SHIFT FTY SEARCH MENU/PL (houd ingedrukt...)

SELECT PTY

2Kies een PTY-code (zie bladzijde 17).

3Start het zoeken.

SHIFT (houd ingedrukt...) MENU/PL PTY SEARCH SEARCH NEWS Bijv. Met "NEWS" gekozen

Het systeem zoekt de 30 vastgelegde FM-zenders af, stopt wanneer het gekozen programma is gevonden en stemt op die zender af.

• "NOTFOUND" verschijnt op het display indien er geen geschikt programma werd gevonden.
• Druk tijdens het zoeken op PTY SEARCH (terwijl u SHIFT indrukt) om het zoeken voortijdig te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender

Druk nogmaals op PTY SEARCH (terwijl u SHIFT indrukt) wanneer de aanduidingen op het display knipperen.

Tijdelijk automatisch overschakelen naar een programma van uw keus Remote ONLY

Met de Enhanced Other Networks functie kan met het systeem tijdelijk naar een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (TA, NEWS of INFO).

- Deze functie werkt tijdens het luisteren naar een FMzender die de vereiste signalen uitstuurt.

Kies het gewenste programmatype tijdens het luisteren naar een FM-zender.

TA Verkeersinformatie in uw gebied

NEWS Nieuws

INFO Programma dat advies over diverse onderwerpen levert

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar deze zender. De indicators voor Enhanced Other Networks begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 2

Indien een zender het door u gekozen programma uitzendt Het systeem schakelt automatisch naar die zender over. De indicators voor Enhanced Other Networks begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 3

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicators voor Enhanced Other Networks begint te knipperen.

Na het programma stopt de indicator te knipperen (de functie blijft geactiveerd).

Beschrijving van de PTY-codes

NEWS: Nieuws.

AFFAIRS: Programma's die dieper op het nieuws ingaan—actualiteiten of analyse.

INFO: Programma's die advies over diverse onderwerpen leveren.

SPORT: Programma's die over sport gaan.

DRAMA: Radiohoorspelen en series

CULTURE: Programma's over diverse aspecten van nationale of regionale cultuur, met inbegrip van taal, theater, etc.

SCIENCE: Programma's over natuurwetenschappen en technologie.

VARIED: Voornamelijk praat-programma's, bijvoorbeeld quizzen, paneelspelletjes en interviews van personen.

POP M: Commerciële hedendaagse populaire muziek.

ROCK M: Rockmuziek.

EASY M: Huidige moderne "easy-listening" muziek.

LIGHT M: Instrumentale muziek, vokale muziek of koorzang.

CLASSICS: Uitvoeringen van bekende orkesten, symfonieën, kamermuziek, etc.

OTHER M: Muziek die onder geen van de andere categorieën valt.

WEATHER: Weerberichten.

FINANCE: Overzichten van de Beurs, handel, commercie, etc.

CHILDREN: Programma's voor een jong publiek.

SOCIAL: Programma's over sociologie, geschiedenis, geografie, psychologie en de gemeenschap.

RELIGION: Religieuze programma's.

PHONE IN: Programma's waarin luisteraars via de telefoon of een publiek forum hun mening kunnen geven.

TRAVEL: Reisinformatie.

LEISURE: Programma's over recreatieve activiteiten.

JAZZ: Jazzmuziek.

COUNTRY: Liedjes die oorspronkelijk van de Amerikaanse Zuidelijke Staten komen of op de traditie daarvan gebaseerd.

NATION M: Huidige populaire muziek uit het land of de regio in de moedertaal.

OLDIES: Muziek uit de "golden age" oftewel "gouwe ouwe".

FOLK M: Muziek voortkomend uit de wortels van de muzikale cultuur van een bepaald land.

DOCUMENT: Programma's aangaande feitelijke zaken, gepresenteerd met een kritische blik.

TEST: Uitzendingen voor het testen van nooduitzendingen en waarschuwingen.

ALARM: Mededelingen in geval van rampen en noodgevallen.

NONE: Geen programmatype, ongedefinieerd programma of moeilijk in andere categorieën plaatsbaar.

- De classificatie van de PTY-codes voor bepaalde FM-zenders is mogelijk anders dan hierboven beschreven.

Speciale bediening voor een videodisc/bestand

Afstandsbediening

ZOOM ANGLE <, >, ∧, V DVD/CD SLOW •, + AUDIO/MPX SHIFT JVC USB MEMORY SUBTITLE

Kiezen van het geluidsspoor

INFO

Voor DivX bestanden/DVD-Video: Tijdens weergave van een hoofdstuk/bestand met meerdere audiotalen, kunt u de gewenste taal kiezen.

Voor DVD-VR/SVCD/VCD: Tijdens weergave van een fragment kunt u het gewenste audiokanaal kiezen.

- Voor DVD-Video/DVD-VR/SVCD/VCD: U kunt tevens het audiokanaal met gebruik van de in-beeldbalk kiczen (zie bladzijde 24).

Tijdens weergave van een DVD-Video...

Bijv.:

Tijdens weergave van een DivX-bestand...

Bijv.:

Tijdens weergave van een DVD-VR of SVCD/VCD...

ST1/ST2/ Beluisteren van normale stereo ST (2-kanaal) weergave.

L1/L2/L Beluisteren van het linkeraudiokanaal.

R1/R2/R Beluisteren van het rechteraudiokanaal.

- Een SVCD kan 4 audiokanalen hebben. Een SVCD gebruikt normaliter deze 4 kanalen voor opname van twee 2-kanaal opnames (ST1/ST2).

Kiezen van de taal voor de ondertitels

Voor DivX-bestanden/DVD-Video: Tijdens weergave van een hoofdstuk/bestand met ondertitels in verschillende talen kunt u de taal voor de ondertitels op het TV-scherm kiezen.

Voor DVD-VR: U kunt de ondertitels activeren of verwijderen tijdens weergave.

Voor SVCD: Tijdens weergave kunt u de ondertitels kiezen, ookal zijn er geen ondertitels op de disc opgenomen.

- Voor DVD-Video/DVD-VR/SVCD: U kunt tevens de taal voor de ondertitels met gebruik van de in-beeldbalk kiezen (zie bladzijde 24).

Tijdens weergave van een DivX-bestand/DVD Video...

1

Tijdens weergave van een DVD-VR...

Tijdens weergave van een SVCD...

Kiezen van de camerahoek

Alleen voor DVD-Video: Tijdens weergave van een hoofdstuk dat met meerdere camerahoeken is opgenomen, kunt u de scène vanuit verschillende hoeken bekijken.

- U kunt tevens de verschillende hoeken met gebruik van de in-beeldbalk kiezen (zie bladzijde 24).

Tijdens weergave...

SHIFT (houd ingedrukt...) ANGLE 8

Bijv.:

Weergave met speciale effecten INFO

Stilbeeldweergave

Tonen van stilbeeld: Weer hervatten van normale weergave: Tijdens weergave... Disc USB- opslagapparatuur DVD/CD USB MEMORY

Beeld-voor-beeld weergave

1 Tijdens weergave...

De stilbeeldweergave start.

2 Toon de volgende stilbeelden beeld-voor-beeld.

Voor het weer activeren van normale weergave, drukt u op DVD/CD ▶ of USB MEMORY ▶ (afhankelijk van de huidige gekozen bron).

Vertraagde weergave

- Deze functie werkt uitsluitend tijdens weergave van een DVD-Video/DVD-VR/SVCD/VCD.

1 Tijdens weergave...

De stilbeeldweergave start.

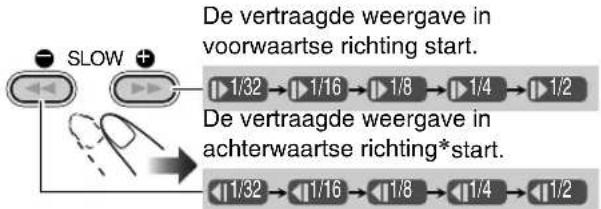

2Kies de snelheid voor vertraagde weergave.

*Alleen voor een DVD-Video.

Voor het weer hervatten van normale weergave, drukt u op DVD/CD ▶.

Herhalen van de voorgaande scènes (Direct herhalen)

- Deze functie werkt uitsluitend tijdens weergave van een DVD-Video/DVD-VR.

Tijdens weergave....

De weergavepositie wordt, gezien vanaf de huidige positie, ongeveer 10 seconden teruggezet (alleen binnen dezelfde titel).

Zoom

1 Tijdens weergave...

SHIFT (houd ingedrukt...) ZOOM 7

Tijdens weergave van een DVD-Video/DVD-VR/SVCD/VCD en MPEG-1/MPEG-2/DivX-bestand:

Tijdens weergave van een JPEG-bestand (niet mogelijk tijdens een diavoorstelling):

2Verplaatsen van het ingezoomde gedeelte.

Voor het annuleren van de zoom, drukt u herhaaldelijk op ZOOM (terwijl u SHIFT indrukt) totdat "ZOOM OFF" op de TV verschijnt.

Geavanceerde bediening voor weergave

Afstandsbediening

Cijfer toetsen CANCEL ^,V DVD/CD | | FM/PLAY MODE SHIFT REPEAT A-B REPEAT

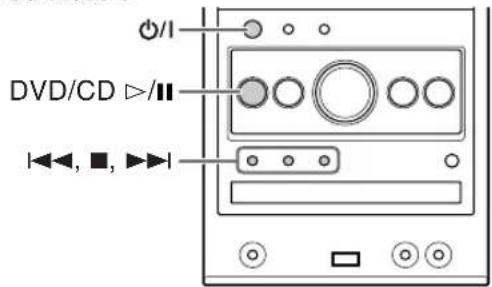

Hoofdtoestel

DVD/CD ▷/II ◀◀, ■, ►◀

Programmeren van de weergavevolgorde

-Geprogrammeerde weergave

INFO

U kunt de volgorde bepalen voor het afspelen van hoofdstukken, fragmenten of bestanden (maximaal 99) voordat u de weergave start.

• Geprogrammeerde weergave kan niet worden gebruikt voor USB-opslagapparatuur, een DVD-VR en JPEG/MPEG-1/MPEG-2/DivX-bestanden op een disc.
• Het voortzetten van de weergave werkt niet met geprogrammeerde weergave.

1Activeer geprogrammeerde weergave alvorens de weergave te starten.

Op de TV

2Kies de gewenste hoofdstukken, fragmenten of bestanden voor geprogrammeerde weergave.

① Voor DVD-Video en MP3/WMA/WAV-bestanden: Kies een titel- of groepnummer.
② Kies een hoofdstuk-, fragment- of bestandnummer.
- Voor het kiezen van een nummer, zie "Kiezen van een nummer" op bladzijde 8.

3 Herhaal stap 2 totdat het programma voltooid is.

4Start de weergave.

De weergave start met de door u geprogrammeerde volgorde.

Verspringen: Pauzeren: Stoppen:
GROUP/TITLE SKIP	Druk op DVD/CD ▶om weer te starten.

Controleren van het programma

Voor of na weergave...

- U kunt het programma tevens controleren met gebruik van | of | | .

Veranderen van het programma

Voor of na weergave...

Wissen van de laatste stap:

SHIFT (houd ingedrukt...) CANCEL

Wissen van het hele programma:

SHIFT (houd ingedrukt...) 2 sec. CANCEL

Toevoegen van andere stap aan het programma:

Herhaal stap 2 op bladzijde 21.

Uitschakelen van geprogrammeerde weergave

Voor of na weergave...

Afspelen in een willekeurige volgorde

-Willekeurige weergave

U kunt alle hoofdstukken of fragmenten in een willekeurige volgorde afspelen.

- Willkeurige weergave kan niet worden gebruikt voor USB-opslagapparatuur, een DVD-VR en JPEG/MPEG-1/MPEG-2/DivX-bestanden op een disc.

1 Activeer willekeurige weergave alvorens de weergave te starten.

2Start de weergave.

De weergave start nu in een willekeurige volgorde. De willekeurige weergave stopt nadat de hele disc is afgespeeld.

Verspringen van hoofdstuk/fragment:	Pauzeren: Stoppen:
	Druk op DVD/CD ▶ om weer te starten.

Uitschakelen van willekeurige weergave

Voor of na weergave...

Herhaald afspelen

INFO

- Voor DVD-Video/DVD-VR/SVCD/VCD/CD: U kunt de herhaalfunctie tevens met de in-beeldbalk kiezen (zie bladzijden 25 en 26).

Herhaalde weergave

U kunt de weergave herhalen.

- Voor DVD-Video:

Tijdens weergave...

• Voor CD/SVCD/VCD:

Tijdens weergave (zonder PBC voor SVCD/VCD) of voordat de weergave is gestart...

* Zie de volgende bladzijde.

Vervolg op de volgende bladzijde

- Voor DVD-VR:

Tijdens weergave van het oorspronkelijke programma...

Tijdens weergave van een weergavelijst...

- Voor MPEG-1/MPEG-2/DivX/MP3/WMA/WAV-bestanden:

Tijdens weergave of voordat de weergave is gestart...

- Voor JPEG-bestanden tijdens een diavoorstelling:

Tijdens weergave of voordat de weergave is gestart...

REP CHAP* Herhalen van het huidige hoofdstuk.

REP TTL Herhalen van de huidige titel.

REP TRK* Herhaalt de huidige fragment/bestand.

REP GRP Herhalen van de huidige groep.

REP PG Herhalen van het huidige programma.

REP PL Herhalen van de huidige weergavelijst.

REP ALL Herhalen van de gehele inhoud of geprogrammeerde fragmenten/bestanden.

* Tijdens geprogrammeerde weergave en willekeurige weergave verschijnt "REP STEP" in plaats van deze aanduidingen en verandert de herhaalfunctie voor alle discs als volgt.

A-B herhalen

U kunt een bepaald gedeelte herhalen door het startpunt (punt A) en eindpunt (punt B) te specificeren.

- A-B herhalen kan niet voor MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-bestanden en bepaalde DVD's worden gebruikt.

1 Kies tijdens weergave (zonder PBC voor SVCD/VCD) het startpunt (A).

SHIFT REPEAT A-B REPEAT (houd ingedrukt...)

▶ begint op het display te knipperen.

- A- verschijnt op de TV indien de TV is ingeschakeld.

2Kies het eindpunt (B).

SHIFT REPEAT A-B REPEAT (houd ingedrukt...)

→ stopt te knipperen.

• A-B verschijnt op de TV.

• U kunt het eindpunt met de ▶▶toets opzoeken.

Voor het annuleren van A-B herhalen, drukt u nogmaals op REPEAT A-B terwijl u SHIFT ingedrukt houdt.

- A-B herhalen wordt tevens geannuleerd wanneer u de weergave stopt of naar een ander hoofdstuk of fragment verspringt.

Voorkomen van uitwerpen van een disc

U kunt de disclade vergrendelen zodat de geplaatste disc niet kan worden uitgeworpen.

- Dit is alleen mogelijk wanneer het systeem standby is geschakeld.

Terwijl de disclade is gesloten...

(houd ingedrukt...) LOCKED

Voor het annuleren van de vergrendeling, herhaalt u dezelfde procedure.

"UNLOCKED" verschijnt op het display.

In-beeldbediening

Afstandsbediening Cijfertoetsen TOP MENU/PG <, >, ∧, ∨ USB MEMORY ▶ DVD/CD ▶ MENU/PL ENTER/SET ON SCREEN JVC

Bediening met de in-beeldbalk

U kunt de informatie over de bron (disc/USB-opslagapparatuur) en weergavestatus controleren met gebruik van de in-beeldbalk (niet mogelijk voor MP3/WMA/WAV/JPEG-bestanden). U kunt tevens bepaalde functies gebruiken tijdens weergave van een DVD-Video/DVD-VR/SVCD/VCD/CD.

Informatie in-beeldbalk

DVD-Video

DVD-VIDEO Delby D 3/2.1ch TIME OFF CHAP. 1/3 1/3 1/1 TITLE 2 CHAP 3 TIME 0:00:58 4

DVD-VR

DVD-VR Dolby D 2:0.0ch PG 2 CHAP 3 TOTAL 0:51:58 TIME OFF CHAP. ST ON 4

SVCD

1 SVCD PROGRAM TIME OFF ST1 -/4 2 TRACK 3 TIME 0:00:58 3 4

VCD

1 VCD PROGRAM TRACK 3 TIME 0:00:58 2 3 TIME OR → SOD 4

CD

1 CD RANDOM TIME OFF 4 2 TRACK 3 TIME 0:00:58 3

MPEG-1/MPEG-2/DivX-bestanden op een disc

1 FILE 2 Time 00:00:58 3

MPEG-1/MPEG-2/DivX-bestanden op USB-opslagapparatuur

1 USB 2 Time 00:00:58 3

1|Disc-/brontype

2 Weergave-informatie

Dolby D Audioformaat

3/2.1ch, 2/0.0 ch Kanaalnummer

PROGRAM,

RANDOM Huidige weergavefunctie

TITLE 2

Huidige titel

CHAP 3

Huidig hoofdstuk

TRACK 14

Huidig fragment

PG 2

Huidig programma

PL 2

Huidige weergavelijst

TIME 0:00:58

Tijdaanduidingen

3 Bedieningsfuncties

▶

Weergave

▶

Voorwaarts/achterwaarts zoeken

I

Voorwaarts/achterwaarts vertraagd

11

Pauze

□

Stoppen

4 Functie-iconen (op het rolmenu)

TIME

Kies voor het veranderen van de tijdaanduiding.

OFF

Kies voor het herhalen van de weergave.

→

Kies voor tijdzoeken.

CHAP. →

Kies voor hoofdstukzoeken.

1/3

Kies voor het veranderen van de taal of het kanaal van het geluid (zie tevens bladzijde 18).

1/3

Kies voor het veranderen van de taal van de ondertitels (zie tevens bladzijde 19).

1/3

Kies voor het veranderen van de camerahoek (zie tevens bladzijde 19).

Bediening met gebruik van de in-beeldbalk

Bijv.: Kiezen van een ondertitel (Frans) voor DVD-Video

Terwijl "DVD/CD" als bron is gekozen...

1Toon de hele in-beeldbalk.

* Verschijnt niet voor MPEG-1/MPEG-2/DivX-bestanden.

2Kies het gewenste onderdeel (zodat het oplicht).

3Toon het rolvenster.

ENTER/SET

4Kies de gewenste optie in het rolvenster.

TITLE 2 CHAP 3 TOTAL 1:01:58 1/3 2/3 1/1 FRENCH

5Voltooi de instelling.

ENTER/SET

Het rolvenster dooft.

Verwijderen van de in-beeldbalk

ON SCREEN

Veranderen van de tijdinformatie

U kunt de tijdinformatie in de in-beeldbalk en op het displayvenster van het hoofdtoestel veranderen.

1Toon de hele in-beeldbalk tijdens weergave.

DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP 1/3 1/3 1/1

2Controleer dat is tekozen (opgelicht).

3Verander de tijdaanduiding.

ENTER/SET

TIME Verstreken weergavetijd van het huidige hoofdstuk/fragment (niet van toepassing op DVD-VR).

REM Resterende tijd van het huidige hoofdstuk/fragment (niet van toepassing op DVD-VR).

TOTAL Verstreken disctijd.

T. REM Resterende tijd van titel (DVD-Video)/programma (DVD-VR)/disc (SVCD/VCD).

Verwijderen van de in-beeldbalk

ON SCREEN

Herhaalde weergave

• Zie tevens bladzijde 22.

1 Toon de hele in-beeldbalk tijdens weergave (zonder PBC voor SVCD/VCD).

- Herhaalfunctie kan tevens alvorens de weergave te starten worden gekozen (niet van toepassing op DVD-Video/DVD-VR).

2Kies OFF

3Toon het rolvenster.

DVD-VIDEO Doby D 3/2.1ch TIME OFF CHAP. 1/3 1/3 1/1 OFF

4Kies de gewenste herhaalfunctie.

A-B Herhalen van een bepaald gedeelte (zie hieronder).

TITLE* Herhalen van de huidige titel.

ALL Herhalen van de disc (niet van toepassing op DVD) of het geprogrammeerde fragment.

CHAPTER** Herhalen van het huidige hoofdstuk.

TRACK** Herhalen van het huidige fragment.

OFF Annuleren van herhaalde weergave.

* Tijdens weergave van een DVD-VR verschijnt "PG" en bij het afspelen van een weergavelijst verschijnt "PL".
** Tijdens geprogrammeerde weergave en willekeurige weergave verschijnt "STEP".

5Voltooi de instelling.

ENTER/SET

A-B herhalen

• Zie tevens bladzijde 23.

1Toon de hele in-beeldbalk tijdens weergave.

2Kies

3Toon het rolvenster.

DVD-VIDEO Dolby D 3/2.1ch TIME OFF CHAP 1/3 1/3 1/1 OFF

4Kies "A-B".

TV CH DVCH TIME OFF CHAP. A-B

5Kies het startpunt (A).

ENTER/SET

6Kies het eindpunt (B).

ENTER/SET

A-B herhalen start. Het gekozen gedeelte wordt herhaald afgespeeld.

- Voordat u op ENTER/SET drukt, kunt u het cindpunt met de ▶▶ toets opzoeken.

Voor het annuleren van A-B herhalen, herhaalt u stappen 1 t/m 3 en kiest u "OFF" in stap 4.

Tijdzoeken

U kunt naar een bepaald punt verplaatsen door de verstreken weergavetijd vanaf het begin in te voeren.

- Deze functie is niet beschikbaar tijdens geprogrammeerde weergave en willekeurige weergave.

1 Toon de hele in-beeldbalk tijdens weergave (zonder PBC voor SVCD/VCD).

- Tijdzoeken kan tevens alvorens de weergave te starten worden gebruikt (niet van toepassing op DVD-Video/DVD-VR).

2Kies

3Toon het rolvenster.

DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP. 1/3 1/3 1/1 TIME : : : :

4Voer de tijd in.

U kunt de tijd in uren/minuten/seconden invoeren.

DIMMER 1 3D PHP/S 4 ZOOM 7 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9

Voorbeelden:

Verplaatsen naar een punt van 1 (uren): 02 (minuten): 00 (seconden), druk op 1, 0, 2, 0 en vervolgens op 0.

Verplaatsen naar een punt van 54 (minuten): 00 (seconden), druk op 0, 5, 4, 0 en vervolgens op 0.

• U moet altijd het uur invoeren (zelfs indien het uur "0" is), maar de laatste nullen (de laatste twee cijfers in de voorbeelden hierboven) hoeven niet te worden ingevoerd.
• Voor het corrigeren van een fout, drukt u op cursor < om het laatst ingevoerde te wissen.

5Bevestig uw invoer.

ENTER/SET

Het systeem start de weergave van de disc vanaf de ingevoerde weergavetijd.

Hoofdstuk-zoeken

Voor DVD-Video/DVD-VR: U kunt het af te spelen hoofdstuknummer opzoeken.

- Deze functie is niet beschikbaar tijdens geprogrammeerde weergave en willekeurige weergave.

1Toon de hele in-beeldbalk tijdens weergave.

2Kies. CHAP.→

3Toon het rolvenster.

DVD-VIDEO Dalby D 3/2.1ch TIME OFF CHAP. 1/3 1/3 1/1 CHAPTER

4Voer het gewenste nummer van het hoofdstuk in.

DIMMER 1 3D PHP S 4 ZOOM 7 SLEEP 2 C.VOCICE 5 ANGLE 8 CANCEL A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9

Voorbeelden:

Voor het kiezen van hoofdstuk 5, drukt u op 5.

Voor het kiezen van hoofdstuk 10, drukt u 1 en dan op 0.

Voor het kiezen van hoofdstuk 15, drukt u 1 en dan op 5.

Voor het kiezen van hoofdstuk 30, drukt u 3 en dan op 0.

- Voor het corrigeren van een fout, drukt u op de cijfertoetsen totdat het gewenste nummer in het rolvenster verschijnt.

5Bevestig uw invoer.

Het systeem start de weergave van het gekozen hoofdstuk.

Bediening met het Bedieningsscherm

U kunt de gewenste onderdelen opzoeken en afspelen met gebruik van het bedieningsscherm voor DVD-VR en MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-bestanden.

Bedieningsscherm voor DVD-VR

Het bedieningsscherm verschijnt op het TV-scherm wanneer u het oorspronkelijke programma (PG) of de weergavelijst (PL) oproept.

Kiezen van het weergavetype

Tonen van het oorspronkelijke programma:	Tonen van de weergavelijst:
TOP MENU/PG	MENU/PL
Druk nogmaals op dezelfde toets om de lijst te wissen.

Bijv.: Met het oorspronkelijke programma gekozen.

ORIGINAL PROGRAM No Date Ch Time Title 1 03/12/06 L 12:15 La fleur 2 09/12/06 L 23:05 The last struggle 3 18/12/06 L 08:17 free flyer 4 20/12/06 L 07:47 BOOM! 5 25/12/06 L 19:38 Mr. Lawrence 6 28/12/06 L 14:20 Satisfy U ① ② ③ ④ ⑤ ⑥

Bijv.: Met de weergavelijst gekozen.

PLAY LIST No Date Chap Length Title 1 03/12/06 002 0:23:24 Nebula G. 2 15/12/06 004 1:04:39 CDJ 3 24/12/06 013 0:41:26 Secret Garden 4 27/12/06 017 0:09:08 S. Walker ① ② ⑦ ⑧ ⑤ ⑥

① Nummer van de lijst
② Datum van opname/het vastleggen
③ Opgenomen kanalen
④ Opnametijd
⑤ Titel
⑥ Opgelichte balk (huidige keuze)
⑦ Inbegrepen hoofdstukken
⑧ Weergavetijd

Kiezen van een onderdeel uit de lijst en starten van de weergave

TV CH + ↑ TV CH - ✓ ENTER/SET

- Indien u de opgelichte balk tijdens weergave verplaatst, zal de weergave van het gekozen onderdeel automatisch starten.

Bedieningsscherm voor MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-bestanden

Het bedieningsscherm verschijnt automatisch op de TV wanneer het systeem MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-bestanden van de geplaatste disc of aangesloten USB-opslagapparatuur herkent.

- Voor stilbeelden/videobestanden, verschijnt het wancer de weergave is gestopt.

Bijv.: Tijdens weergave van een MP3 bestand van een disc.

FILE RANDOM REPEAT STEP TIME : 00:00:14 Group : 2 / 3 Spring Summer Fall Winter Track : 6 / 14 (Total 41) Cloudy.mp3 Fair.mp3 Fog.mp3 Hail.mp3 Indian summer.mp3 Track Information Title Rain Artist Album Rain.mp3 Shower.mp3 Snow.mp3 Thunder.mp3 Typhoon.mp3 Wind.mp3 Winter sky.mp3

① Huidige bron

FILE: De huidige bron is "DVD/CD". USB: De huidige bron is "USB MEM"

② Huidige groepnummer/totaal aantal groepen

③ Huidige groep

④ Groeplijst

⑤ Bestandinformatie (alleen voor MP3/WMA/WAV-bestanden)

⑥ Huidig bestand

⑦ Instellingen voor willekeurige weergave/geprogrammeerde weergave (niet van toepassing op bestanden van USB-opslagapparatuur)

⑧ Herhaalde weergave-instelling

⑨ Verstreken weergavetijd van het huidige bestand (niet van toepassing op JPEG-bestanden)

⑩ Bedieningsfunctie-icoon

⑪ Huidige bestandnummer/totaal aantal bestanden in de huidige groep (totaal aantal bestanden op de geplaatste disc/USB-opslagapparatuur)

⑫ Opgelichte balk (huidige keuze)

⑬ Bestandlijst

- Indien er verschillende soorten afspeelbare bestanden (audio/stilbeelden/video) op een disc of USB-opslagapparatuur zijn opgenomen, moet u het gewenste af te spelen bestandstype kiezen (zie "FILE TYPE" in "PICTURE" menu op bladzijde 31).

Verplaatsen van de opgelichte balk naar een groeplijst of bestandlijst

Verplaatst de balk naar de bestandlijst.

Verplaatst de balk naar de groeplijst.

Kiezen van een onderdeel uit de lijst

Verplaats de opgelichte balk naar het gewenste onderdeel.

- Indien u de opgelichte balk tijdens weergave van een MP3/WMA/WAV-bestand verplaatst, zal de weergave van het gekozen fragment automatisch starten.

Starten van de weergave

Voor JPEG:
ENTER/SET	Het gekozen bestand (stilbeeld) wordt getoond totdat u het verandert.
DiscUSB-opslagapparatuur	Druk afhankelijk van de huidige bron op een van de toetsen.De diashow-weergave start.Iedcr bestand (stilbeeld) wordt ongeveer 3 seconden op het scherm getoond en vervolgens verschijnen achtereenvolgend de volgende beelden.Druk op II om de diashow te annuleren en het huidige stilbeeld blijvend te tonen.

- Het bedieningsscherm verdwijnt wanneer de weergave van een beeld start. Druk op TOP MENU/PG of MENU/PL om het bedieningsscherm weer te tonen.

Gebruik van de dagelijkse timer

Afstandsbediening

CANCEL < > SHIFT JVC I AUDIO CLOCK/TIMER ENTER/SET +

Instellen van de dagelijkse timer

U kunt de dagelijkse timer bijvoorbeeld als wekker met uw favoriete muziek gebruiken.

U kunt drie instellingen voor de dagelijkse timer maken; u kunt echter slechts één van de timers tegelijkertijd activeren.

• Druk zo vaak als nodig op CLOCK/TIMER (terwijl u SHIFT indrukt) om het instellen van de timer te annuleren.
• Druk op CANCEL (terwijl u SHIFT indrukt) om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

Basisinstellingen voor de dagelijkse timer bij het verlaten van de fabriek:

• DAILY 1: ON tijd (6:00)/OFF tijd (8:00)/Bron (TUNER FM 1)/Volumeniveau (--)
• DAILY 2: ON tijd (7:00)/OFF tijd (9:00)/Bron (TUNER FM 1)/Volumeniveau (--)
- DAILY 3: ON tijd (10:00)/OFF tijd (12:00)/Bron (TUNER FM 1)/Volumeniveau (--)

1 Kies de gewenste in te stellen timerfunctie—Dagelijks 1 starttijd, Dagelijks 2 starttijd of Dagelijks 3 starttijd.

Bijv. Met de Dagelijkse timer 1 instelfunctie gekozen

- Indien de klok nog niet is ingesteld, moet u op CLOCK/TIMER (terwijl u SHIFT indrukt) drukken om de klokinstelfunctie voor het systeem te activeren. (zie bladzijde 15).

2Stel de timer als gewenst in.

Herhaal de procedure voor de volgende instelling tot het eind.

PTY < PTY > ENTER/SET

① Stel het uur en dan de minuut voor de starttijd in.
② Stel het uur en dan de minuut voor de stoptijd in.
③ Kies de weergavebron — “TUNER FM”, “TUNER AM”, “DISC”, “LINE”, “USB MEM” of “TV SOUND”.

H15

④ Voor "TUNER FM" en "TUNER AM": Kies een voorkeurzender.

Voor "DISC": Kies het titel-/groepnummer en vervolgens het hoofdstuk-/fragment-/bestandnummer.

Voor "USB MEM": Kies het groepnummer en vervolgens het nummer van het fragment-/bestand.

⑤ Kies het volumeniveau.

- U kunt het volumeniveau instellen ("1" t/m "40" en "VOL --").

Met "VOL --" gekozen, wordt het volume op het laatst, wanneer het systeem werd uitgeschakeld, ingestelde niveau gesteld.

Nadat de instellingen zijn gemaakt, verschijnt achtereenvolgend de ingestelde timerinformatie.

3 Schakel het systeem uit (standby) indien u de timer heeft ingesteld terwijl het systeem was ingeschakeld.

Werking van de dagelijkse timer

Nadat de dagelijkse timer is ingesteld, lichten de timer indicator ( ) en het timernummer (1/2/3) op het display op. De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd, totdat u de timer handmatig annuleert (zie de volgende kolom) of een andere timer activeert.

Zodra de starttijd wordt bereikt

Het systeem wordt ingeschakeld en er wordt op de gespecificeerde zender afgestemd of de weergave van de gekozen bron start, en het volume wordt geleidelijk binnen ongeveer 30 seconden op het gekozen niveau gesteld.

- Tijdens de werking van de dagelijkse timer, knippert de timer indicator (pop het display.

Zodra de stoptijd wordt bereikt

Het systeem stopt de weergave en wordt automatisch uitgeschakeld (standby).

- De timerinstellingen blijven in het geheugen bewaard totdat u deze verandert.

Activeren of annuleren van de dagelijkse timer

De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd en u wilt mogelijk op bepaalde dagen de timer niet gebruiken.

Annuleren van de dagelijkse timer

1Kies de te annuleren timer (DAILY 1, DAILY 2 of DAILY 3).

2Schakel de gekozen timer uit.

SHIFT (houd ingedrukt...) CANCEL 0

Activeren van de dagelijkse timer

1Kies de te activeren timer (DAILY 1, DAILY 2 of DAILY 3).

2Activeer de gekozen timer.

JIL I SET Bijv. Met Dagelijkse Timer 1 (DAILY 1) geactiveerd

3Wacht totdat de aanduiding dooft.

Bediening met het instelmenu INFO

Afstandsbediening

,>,A,V SET UP ENTER/SET JVC

Basisinstellingen

U kunt de instellingen voor het systeem veranderen.

- Het Setup menu kan alleen worden gebruikt wanneer "DVD/CD" of "USB MEM" als bron is gekozen.

1Druk SET UP terwijl de weergave is gestopt.

LANGUAGE MENU LANGUAGE ENGLISH AUDIO LANGUAGE ENGLISH SUBTITLE ENGLISH ON SCREEN LANGUAGE ENGLISH

2 Druk op > (of < )om het menu te kiezen.
3 Druk op ∨ (of ∧) om naar het gewenste onderdeel te verplaatsen.
4Druk op ENTER/SET.
5 Druk op ∨ (of ∧) om de opties te kiezen en druk vervolgens op ENTER/SET.

Verwijderen van een voorkeurdisplay

Druk op SET UP.

LANGUAGE menu

Onderdeel Inhoud
MENU LANGUAGE	U kunt de basistaal voor het menu van DivX-bestanden/DVD-Video kiezen. (Zie bladzijde 37.)
AUDIO LANGUAGE	U kunt de basistaal voor het geluid van DivX-bestanden/DVD-Video kiezen. (Zie bladzijde 37.)
SUBTITLE	U kunt de basistaal voor de ondertitels van DivX-bestanden/DVD-Video kiezen. (Zie bladzijde 37.)
ON SCREEN LANGUAGE	U kunt “ENGLISH”, “FRENCH”, “GERMAN”, “CZECH”, “SLOVAK”, “POLISH” of “HUNGARIAN” als taal voor de in-beeldaanduidingen kiezen.

PICTURE menu

Onderdeel Inhoud
MONITOR TYPE16:9	4:3 LB	U kunt het voor uw TV geschikte monitortype kiezen voor weergave van een beelden die voor een breedbeeld-TV zijn opgenomen.16:9 NORMAL (breedbeeld-tv): Kies deze optie als de hoogte/breedte-verhouding van uw breedbeeld-TV16:9 is.16:9 AUTO (breedbeeld-tv): Kies indien u een normale breedbeeld-TV heeft.4:3 LB (Brievenbus-conversie): Voor een conventionele (4:3) TV. Toont een voor de breedte van het TV-scherm passend breedbeeld, waarbij de aspectratio behouden blijft.4:3 PS (PanScan-conversie): Voor een conventionele (4:3) TV. Het beeld wordt vergroot zodat het in vertikale richting op het scherm past maar de linker- en rechterkanten van het beeld worden niet getoond.
PICTURE SOURCE		U kunt een optimale beeldkwaliteit krijgen door het brontype van de videobron te kiezen.AUTO: Kies normaliter deze optic. Het systeem herkent het beeldtype (film of video) van de geplaatste disc op basis van de beeldinformatie.FILM: Voor een filmbron.VIDEO: Voor een videobron.
SCREEN SAVER		U kunt de screensaver stellen (ON of OFF). Het TV-scherm wordt gedimd indien u gedurende ongeveer 5 minuten geen bediening uitvoert.
FILE TYPE		U kunt het af te spelen bestandstype kiezen.AUDIO: Weergave van MP3/WMA/WAV-bestanden.STILL PICTURE: Weergave van JPEG-bestanden.VIDEO: Weergave van MPEG-1/MPEG-2/DivX-bestanden.
Onderdeel Inhoud
DIGITAL AUDIO OUTPUT		Stel dit onderdeel juist in indien u de OPTICAL DIGITAL OUT aansluiting van het achterpaneel gebruikt.PCM ONLY:Indien u audio-apparatuur heeft aangesloten die uitsluitend voor lineaire PCM-signalen geschikt is.DOLBY DIGITAL/PCM:Indien u een Dolby Digital decoder of een versterker met ingebouwde Dolby Digital decoder heeft aangesloten.STREAM/PCM:Indien u een DTS decoder of een versterker met ingebouwde DTS decoder heeft aangesloten.
DOWN MIX		Deze instelling is effectief voor de digitale audio-uitgang indien u “DIGITAL AUDIO OUTPUT” op “PCM ONLY” heeft gesteld.DOLBY SURROUND:Kies indien u een surrounddecoder heeft aangesloten.STEREO:Kies indien u een stereo-receiver, MD-speler, etc. heeft aangesloten.
D. RANGE COMPRESSION		U kunt tijdens het afspelen van Dolby Digital software ook bij een laag volume een krachtige geluidsweergave krijgen.AUTO:Voor een krachtige geluidsweergave met het volledige dynamisch bereik.ON:Kies indien u het compressie-effect volledig wilt gebruiken voor een helder en duidelijk geluid bij een laag volume (vooral’s avonds handig).

OTHERS menu

Onderdeel Inhoud
RESUME U kunt de functie voor	het voortzetten van weergave activeren.ON: Het systeem hervat de weergave vanaf het punt waar de weergave hiervoor werd gestopt.OFF: De functie voor het voortzetten is uitgeschakeld.
ON SCREEN GUIDE	Activeer (ON) of annuleer (OFF) de in-beeldbegeleiding.
DivX REGISTRATION Het systeem heeft zijn eigen registratiecode.U kunt de code, indien nodig, controleren.Na weergave van een DivX-bestand waarop een registratiecode is opgenomen, wordt de registratiecode van het systeem overschreven ter bescherming van de auteursrechten.

Extra informatie

Wat meer uitleg over dit systeem

Aansluiten (zie bladzijden 3 t/m 5)

• Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren of het netsnoer. Houd de antennes tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.
• Gebruik uitsluitend luidsprekers met dezelfde luidsprekerimpedantic als aangegeven bij de luidsprekeraansluitingen op het achterpaneel van het systecm.
• De luidsprekers zijn magnetisch afgeschermd om kleurvervorming van het beeld op een TV te voorkomen. Er is echter mogelijk toch kleurvervorming indien de luidsprekers verkeerd werden geïnstalleerd. Let derhalve op het volgende bij het installeren van de luidsprekers.
• Indien u de luidsprekers bij een TV wilt plaatsen, moet u de TV met de hoofdschakelaar uitschakelen of de stekker ontkoppelen alvorens de luidsprekers te installeren. Wacht vervolgens tenminste 30 minuten alvorens de TV weer met de hoofdschakelaar in te schakelen.
• Ook al heeft u het hierbovenstaande opgevolgd, worden bepaalde TV's mogelijk toch door de luidsprekers gestoord. U moet in dat geval de luidsprekers verder van de TV plaatsen.

Dagelijkse bediening—Weergave (zie bladzijden 7 t/m 11)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, wordt de hiervoor onder dat nummer vastgelegde zender gewist.
• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Weergave van een disc/USB -opslagapparatuur:

- Bij het veranderen van de bron naar “DVD/CD” of “USB MEM” kan het even duren eer de bron wordt geactiveerd.

- Wanneer het systeem een disc afleest, kan de bron mogelijk niet naar “USB MEM” worden veranderd. Druk in dat geval op ■ en kies vervolgens opnieuw “USB MEM” als bron.

- Met bepaalde discs is de werkelijke bediening mogelijk anders dan wat in deze gebruiksaanwijzing wordt beschreven, vanwege de programmering en structuur van de disc; dergelijke verschillen duiden dus niet op een defect van dit systeem.

- Het systeem herkent maximaal 150 fragmenten (bestanden) per groep en maximaal 99 groepen per disc/USB-opslagapparatuur. Het totaal aantal fragmenten (bestanden) dat dit systeem per disc kan herkennen is 4000.

- Indien er onafspeelbare bestanden in een map zijn, worden die bestanden tevens bij het totaal aantal bestanden gerekend.

- Afspeelbare bestanden die niet bij een groep horen, worden als GROUP 1 behandeld.

• Voor weergave van bestanden van de USB-opslagapparatuur...
  – Zie tevens de handleiding van de USB-opslagapparatuur voor het aansluiten en gebruik.
• Verbind tegelijkertijd slechts één USB-opslagapparaat met dit systeem. Gebruik geen USB-spoel.
• U kunt USB-opslagapparatuur niet via de USB MEMORY • aansluiting opladen.
• Ontkoppel de USB-opslagapparatuur niet tijdens weergave van een bestand in de USB-opslagapparatuur. Zowel het systeem als de apparatuur zullen anders namelijk mogelijk onjuist functioneren.
• JVC is niet aansprakelijk voor het verlies van data in de USB-opslagapparatuur tijdens of door het gebruik van dit systeem.
  – Dit systeem is compatibel met USB 2.0 Full Speed.
• U kunt de volgende soorten bestanden van USB-opslagapparatuur afspelen (maximale waarde voor data-overdracht: 2 Mbps):
  -Muziek: MP3, WMA, WAV
  -Beeld: JPEG
  -Film: MPEG-1, MPEG-2, DivX (maximaal aantal frames 30 fps voor progressief)
  – Dit systeem speelt bepaalde bestanden mogelijk niet af, ook al is het formaat als hierboven aangegeven.
  – U kunt geen bestanden groter dan 2 GB afspelen.
• Blj weergave van een bestand met een hoge overdrachtswaarde, worden er tijdens het afspelen mogelijk bepaalde frames of geluid overgeslagen.
• Het systeem herkent geen USB-opslagapparatuur met een ander vermogen dan 5 V en meer dan 500 mA.
• Dit systeem is mogelijk niet geschikt voor USB-opslagapparatuur dat niet aan DRM (Digital Rights Management) voldoct.
• Het opstarten van een digitale audiospeler met een groter geheugen dan 1 Gigabyte duurt even.
  • Voor DVD-VR weergave.
  – Dit systeem kan uitsluitend een disc met het UDF-Bridge formaat afspelen.
• Zie de gebruiksaanwijzing van de opname-apparatuur voor details aangaande het DVD-VR formaat en de weergavelijst.
  • Voor MP3/WMA/WAV-weergave...
• MP3/WMA/WAV-discs vereisen een langere afleestijd dan normale CD's. (De vereiste tijd is afhankelijk van hoe complex de groepen/bestanden zijn opgenomen.)
• Bepaalde MP3/WMA/WAV-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden.
  – Dit systeem kan uitsluitend een disc met ISO 9660 Level 1 of Level 2 afspelen.
• Dit systeem kan uitsluitend MP3/WMA/WAV-bestanden met de <.mp3>, <.wma> of <.wav> (ongeacht hoofdletters—kleine letters) extensiecode afspelen.
• Neem bij voorkeur ieder MP3/WMA/WAV-bestand met de volgende voorwaarden op:
• Voor MP3/WMA-bestanden: Bij een bemonsteringswaarde van 44,1 kHz en een data-overdrachtswaarde van 128 kbps. U kunt geen bestanden met een lagere bitwaarde dan 64 kbps met dit systeem afspelen.
• Voor WAV-bestanden: Bij een bemonsteringswaarde van 44,1 kHz en een quantisatiewaarde van 16 bit lineair PCM.

- Voor weergave van JPEG-bestanden...

- Neem bij voorkeur een bestand met de 640 x 480 resolutie op. (Indien een bestand met een hogere resolutie dan 640 x 480 is opgenomen, zal het vrij lang duren eer het wordt getoond.)

- Dit systeem kan uitsluitend baseline JPEG-bestanden* afspelen. Progressieve JPEG-bestanden* of lossless JPEG-bestanden* kunnen niet worden afgespeeld.

* Baseline JPEG-formaat: Wordt gebruikt voor digitale camera's, het web, etc.

Progressieve JPEG-formaat:Wordt gebruikt voor het web.

Lossless JPEG-formaat: Dit is een oud, tegenwoordig weinig gebruikt formaat.

- Dit systeem is geschikt voor weergave van JPEGbestanden met de <.jpg> of <.jpeg> extensiecode (ongeacht hoofdletters/kleine letters).

- Dit systeem toont de JPEG-bestanden mogelijk niet juist indien ze met andere apparatuur dan een digitale camera zijn opgenomen.

• Voor weergave van MPEG-1/MPEG-2...

- Dit systeem is geschikt voor weergave van MPEG-1/MPEG-2-bestanden met de <.mpg> of <.mpeg> extensiecode (ongeach hoofdletters/kleine letters).

- Het stream-formaat moet met de stream van MPEG-systeem/programma overeenkomen.

- 720 x 576 pixels (25 fps)/720 x 480 pixels (30 fps) wordt aanbevolen voor de hoogste resolutie.

– Dit systeem is tevens geschikt voor een resolutie van 352 x 576/480 x 576/352 x 288 pixels (25 fps) en 352 x 480/480 x 480/352 x 240 pixels (30 fps).

- Het bestandsformaat moet MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/MP@LL (Main Profile at Low Level) zijn.

– Audio-streams moeten met MPEG1 Audio Layer-2 of MPEG2 Audio Layer-2 overeenkomen.

• Voor DivX-weergave..

- Dit systeem kan uitsluitend een disc met het UDF-Bridge formaat afspelen. "Multi-border" kan niet worden gebruikt.

- Dit systeem is geschikt voor alle versies van DivX ^ video (inclusief DivX ^ 6).

- Het systeem is geschikt voor DivX-bestanden met een resolutie van 720 x 480 pixels of minder (30 fps) en 720 x 576 pixels of minder (25 fps).

– De audiostream moet voldoen aan Dolby Digital, MPEG1 Audio Layer-2 of MPEG Audio Layer-3 (MP3).

- Dit systeem is geschikt voor weergave van DivX-bestanden met de <.divx> . <.div> <.avi> extensiecode (ongeacht hoofdletters/kleine letters).

- Het systeem is niet geschikt voor GMC (Global Motion Compression).

– Een met de ineengestrengelde aftastfunctie gecodeerd bestand wordt mogelijk niet juist afgespeeld.

Weergave van een digitale audiospeler:

- Indien QP Link niet werkt omdat het geluidssignaal van de LINE IN aansluiting te zwak is, wordt het systeem mogelijk door de automatisch standbyfunctie uitgeschakeld, ook al hoort u nog wel geluid via de luidsprekers.

Verhoog in dat geval het volume van het component zodat het systeem het geluidssignaal goed kan herkennen.

- QP Link wordt tijdelijk geannuleerd indien u van "LINE" naar een andere bron schakelt terwijl QP Link is geactiveerd.

In dat geval wordt QP Link weer geactiveerd door een van de volgende handelingen:

- Door tweemaal op QP LINK op de afstandsbediening te drukken.

- Het ontkoppelen van het apparaat van de LINE IN aansluiting en het vervolgens weer aan te sluiten.

- QP Link wordt tijdelijk uitgeschakeld indien u op Ⓔ/I (Standby/on) drukt om het systeem uit te schakelen of indien het systeem wordt uitgeschakeld door een ingestelde timer terwijl QP Link is geactiveerd.

In dat geval wordt QP Link weer geactiveerd door een van de volgende handelingen uit te voeren:

- Indien het geluidssignaal van de LINE IN aansluiting gedurende ongeveer 30 seconden stopt of te zwak is nadat het systeem werd uitgeschakeld.

- QP Link werkt mogelijk niet wanneer u net het component met de LINE IN aansluiting heeft verbonden of daarvan heeft ontkoppeld. Dit duidt niet op een defect.

- QP Link werkt niet wanneer het display is uitgeschakeld (zie bladzijde 7).

Dagelijkse bediening—Instellen van het geluid & overige (zie bladzijden 12 t/m 15)

Instellen van het geluid:

- Deze functie heeft tevens effect op het geluid van de hoofdtelefoon.

Veranderen van de aftastfunctie:

- U kunt de aftastfunctie in de volgende gevallen niet naar de progressieve functie veranderen:

- Indien uw TV niet geschikt voor de progressieve videoingang is.

- Indien u de TV niet middels een component-videosnoer met het systeem heeft verbonden.

Instellen van de klok:

- “0:00” knippert op het display totdat u de klok instelt.

- De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok gelijkzetten.

Geavanceerde bediening voor de radio (zie bladzijden 16 en 17)

- Ga naar «http://www.rds.org.uk» indien u meer over Radio Data Systeem wilt weten.

- Indien het systeem wat tijd nodig heeft voor het tonen van Radio Data Systeem informatie—PS, PTY en RT signalen, verschijnt “WAIT PS”, “WAIT PTY” of “WAIT RT” tijdens het zoeken.

Speciale bediening voor een videodisc/bestand (zie bladzijden 18 t/m 20)

Kiezen van het geluidsspoor:

- Met bepaalde discs/bestanden kunt u de taal voor het geluid niet tijdens weergave veranderen.

Weergave met speciale effecten:

- Tijdens vertraagde weergave hoort u geen geluid.

- Tijdens het inzoomen is het beeld mogelijk wat onscherp.

Geavanceerde bediening voor weergave (zie bladzijden 21 t/m 23)

Programmeren van de weergavevolgorde—

Geprogrammeerde weergave:

- Tijdens het programmeren van stappen... Uw keuze wordt genegeerd indien u probeert een niet aanwezig nummer te programmeren (wanneer u bijvoorbeeld fragment 14 van een disc met slechts 12 fragmenten kiest).

Herhaald afspelen:

- A-B herhalen is alleen mogelijk binnen cenzelfde titel/programma/fragment.

In-beeldbediening (zie bladzijden 24 t/m 28)

Bediening met de in-beeldbalk:

- Voor een DVD-VR, verschijnt “PG” of “PL” in plaats van “TITLE” op de in-beeldbalk.

Gebruik van de dagelijkse timer (zie bladzijden 29 en 30)

Instellen van de dagelijkse timer:

• Indien u geen voorkeurzender of fragmentnummer juist tijdens het instellen van de timer heeft gespecificeerd, wordt de huidige gekozen zender of het eerste fragment afgespeeld wanneer de timer wordt geactiveerd.
• De timer wordt geannuleerd wanneer u de stekker uit het stopcontact trekt of de stroom wordt onderbroken. U moet in dat geval eerst de klok en dan de timer opnieuw instellen.
• De dagelijkse timer werkt niet juist indien u DVD-Video als bron heeft gekozen.
• De dagelijkse timer wordt geannuleerd indien u de inslaaptimer instelt nadat de weergave door de dagelijkse timer werd gestart.

Bediening met het instelmenu (zie bladzijden 31 en 32)

Algemeen:

- Stel het beeldformaat met de TV in indien de bovenste en onderste gedeeltes van het menu niet worden getoond.

LANGUAGE menu:

- Indien de door u gekozen taal voor “MENU LANGUAGE”, “AUDIO LANGUAGE” of “SUBTITLE” niet is opgenomen, zal de oorspronkelijke taal als basistaal worden gebruikt.

PICTURE menu—MONITOR TYPE:

- Ook met "4:3 PS" gekozen, wordt het beeldformaat mogelijk 4:3 brievenbus tijdens weergave van een disc/ bestand. Dit is afhankelijk van de opname op de disc.

- Indien u “16:9” voor een beeld met een aspectratio van 4:3 kiest, zal het beeld vanwege het omzetten van de beeldbreedte iets veranderen.

- Het instelmenu en de in-beeldbalk worden getoond (en opgenomen), ook al is deze functie op "OFF" gesteld. De ondertitels en de informatie voor het inzoomen verschijnen, ongeacht deze instelling, altijd op het display.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats derhalve na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen wanneer u deze terug in het doosje plaatst.
• Stel discs niet aan het directe zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem verslechtert, het systeem wordt beschadigd of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET met een harde, schurende doek af.
• Veeg NIET te hard af.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
  – Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

Verwijderen van de luidsprekerafdekkingen:

Gaten Uitsparingen Luidsprekerafdekking

Oplossen van problemen

Algemeen:

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

⇒Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steck weer in het stopcontact.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem.

⇒De batterijen zijn leeg.

Geen geluid.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt.

⇒De hoofdtelefoon is aangesloten.

Geen beeld op het TV-scherm.

⇒ Het videosnoer is ontkoppeld of verkeerd aangesloten.

Geen beeld op het TV-scherm, beeld is wazig of het beeld is in twee delen gesplitst.

⇒Het systeem is met een TV verbonden die niet voor progressieve video-ingang geschikt is.

⇒ De verkeerde aftastfunctie is gekozen (zie bladzijde 14).

⇒Indien u de stekker even uit het stopcontact trekt, wordt de aftastfunctie mogelijk weer naar de basisinstelling ("RGB") teruggesteld (zie bladzijdc 14).

Linker- en rechterranden van het beeld worden niet op het scherm getoond.

⇒ Kies “4:3 LB” voor “MONITOR TYPE” (zie bladzijde 31).

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen.

⇒ De antenneverbindingen zijn ontkoppeld of verkeerd gemaakt.

⇒ De AM-ringantenne is te dicht bij het systeem geplaatst.

⇒De FM-antenne is niet goed uitgestrekt en geplaatst.

Bedieningen voor weergave van een disc/USB-opslagapparatuur:

Disc wordt niet afgespeeld.

⇒ U heeft een disc geplaatst zonder “2” in de regiocode. (“RG ERROR” verschijnt op het display.)

⇒ De disc is verkeerd om geplaatst. Plaats de disc met het label boven.

ID3 Tag van een MP3-bestand kan niet worden getoond.

⇒Er zijn twee soorten ID3 Tags—Versie 1 en Versie 2. Dit systeem kan uitsluitend ID3 Tag Versie 1 tonen.

Groepen en fragmenten worden niet als verwacht afgespeeld.

⇒De weergavevolgorde werd bepaald tijdens opname van de groepen en fragmenten. De volgorde is mogelijk afhankelijk van de gebruikte opnamemethode.

MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 of DivX-bestanden worden niet weergegeven.

⇒De disc of USB-opslagapparatuur heeft mogelijk bestanden van verschillende types (bijvoorbeeld MP3/WMA/WAV/JPEG). U kunt in dit geval uitsluitend de bestanden afspelen die voor de “FILE TYPE” instelling zijn gekozen (zie bladzijde 31).

⇒ U heeft de “FILE TYPE” instelling verandert nadat het systeem de disc of USB-opslagapparatuur heeft afgelezen. U moet in dat geval de disc opnieuw plaatsen of de USB-opslagapparatuur ontkoppelen en dan weer aansluiten.

Geluid van disc wordt onderbroken.

⇒De disc heeft krassen of is vuil.

Geen ondertitel op het display, ookal heeft u de basistaal voor de ondertitels gekozen.

⇒Bepaalde DVD's/DivX bestanden zijn zodanig geprogrammeerd dat ondertitels niet direct worden getoond. Druk in dat geval op SUBTITLE na het starten van de weergave (zie bladzijde 19).

Taal voor geluid is verschillend van de door u gekozen basistaal voor het geluid.

⇒Bepaalde DVD's/DivX-bestanden zijn zodanig geprogrammeerd dat in principe de oorspronkelijke taal wordt gebruikt. Druk in dat geval op AUDIO/MPX na het starten van de weergave (zie bladzijde 18).

Disclade opent of sluit niet.

⇒De stekker van het netsnoer is niet aangesloten.

⇒Kinderslot is in gebruik. “LOCKED” verschijnt op het displayvenster (zie bladzijde 23).

QP Link bediening:

Het systeem wordt automatisch ingeschakeld, ook al werd het systeem door de timer standby geschakeld of wanneer u het systeem standby heeft geschakeld tijdens weergave van digitale audiospeler.

⇒ Annuleer in dat geval QP Link of stop de weergave van de digitale audiospeler die met de LINE IN aansluiting is verbonden.

Gebruik van de timer:

Dagelijkse timer werkt niet.

⇒Het systeem was ingeschakeld terwijl de starttijd werd bereikt. De timer start uitsluitend indien het systeem is uitgeschakeld.

Weergave wordt niet door de dagelijkse timer gestart.

⇒U heeft een DVD-Video geplaatst. Plaats een andere disc.

Taalcodelijst

AA Afar

AB Afkhaziaans

AF Afrikaans

AM Amharic

AR Arabisch

AS Assamitisch

AY Aymara

AZ Azerbeidzjaans

BA Bashkir

BE Wit-Russisch

BG Bulgaars

BH Bihari

BI Bislama

BN Bengaals

BO Tibetaans

BR Bretons

CA Catalaans

CO Corsicaans

CY Wales

DA Deens

DZ Bhutaans

EL Grieks

EO Esperanto

ET Estisch

EU Baskisch

FA Perzisch

FI Fins

FJ Fiji

FO Faeroese

FY Fries

GA Iers

GD Schots-Keltisch

GL Gallisch

GN Guarani

GU Gujarati

HA Hausa

HI Hindoestani

HR Kroatisch

HY Armenisch

IA Interlingua

IE Interlingue

IK Inupiak

IN Indonesisch

IS IJslands

IW Hebreeuws

JI Joods

JW Javaans

KA Georgiaans

KK Kazaks

KL Groenlands

KM Cambodiaans

KN Kannadees

KO Korcaans (KOR)

KS Kashmiri

KU Koerdisch

KY Kyrgyz

LA Latijns

LN Lingala

LO Lactiaans

LT Litouws

LV Letlands, Lets

MG Malagasi

MI Maori

MK Macedonisch

ML Maleis

MN Mongools

MO Moldavisch

MR Mohrattisch

MS Maleis (MAY)

MT Maltees

MY Burmees

NA Nauru

NE Nepalees

NL Nederlands

NO Noors

OC Occitan

OM (Af'an) Oromo

OF Oriya

PA Panjabi

PS Pashto, Pushto

PT Portugees

QU Quechua

RM Rhaeto-Romance

RN Kirundi

RO Roemcens

RW Kinyarwanda

SA Sanskrit

SD Sindhi

SG Sangho

SH Servo-Kroatisch

SI Singalees

SL Sloveens

SM Samoaans

SN Shona

SO Somalisch

SQ Albances

SR Servisch
SS Siswati
ST Sesotho
SU Soedanees
SV Zwoods
SW Swahilisch
TA Tamil
TE Telugu
TG Tajik
TH Thais
TI Tigrinya
TK Turkmen
TL Tagalog
TN Setswana
TO Tonga
TR Turks
TS Tonga
TT Tatar
TW Twi
UK Oekraïens
UR Urdu
UZ Oezbeeks
VI Vietnamees
VO Volapük
WO	Wolof
XH Xosa
YO Yoruba
ZU Zoeloes

OPTICAL DIGITAL OUT signalen

Weergave van een disc/bestand\DIGITAL AUDIO OUTPUT	Uitgangssignalen
	STREAM/PCM DOLBY DIGITAL/PCM PCM ONLY
DVD-Video met 48 kHz, 16/20/24 bit Lineair PCM	48 kHz, 16 bit Lineair PCM*
met 96 kHz, Lineair PCM 48 kHz, 16 bit Lineair PCM
met Dolby Digital Dolby Digital bitstream 48 kHz, 16 bit Lineair PCM
met DTS DTS bitstream 48 kHz, 16 bit Lineair PCM
DVD-R/-RW met het DVD-VR formaat met 48 kHz, 16/20/24 bit Lineair PCM	48 kHz, 16 bit Lineair PCM*
met Dolby Digital Dolby Digital bitstream 48 kHz, 16 bit Lineair PCM
SVCD/VCD/CD 44,1 kHz, 16 bit Lineair PCM/48 kHz, 16 bit Lineair PCM
CD met DTS DTS bitstream 44,1 kHz, 16 bit Lineair PCM
MP3/WMA/WAV/MPEG-1/MPEG-2 32/44,1/48 kHz, 16 bit Lineair PCM
DivX-disc/-bestand met MP2, MP3	32/44,1/48 kHz, 16 bit Lineair PCM
met Dolby Digital Dolby Digital bitstream			32/44,1/48 kHz, 16 bit lineair PCM

* Bij weergave van bepaalde DVD's worden de digitale signalen mogelijk met 20 bits of 24 bits (met de oorspronkelijke bitwaarde) via de OPTICAL DIGITAL OUT aansluiting uitgestuurd indien de discs niet tegen kopiëren beschermd zijn.

Bediening van een JVC TV met gebruik van de afstandsbediening

Afstandsbediening TV CH +,- SHIFT +/I TV TV/VIDEO +,- TV VOL

U kunt deze afstandsbediening voor een JVC TV gebruiken.

∅/I TV In- en uitschakelen van de TV.

TV/VIDEO Veranderen van ingangsfunctie.

Houd SHIFT ingedrukt en druk op...

TV VOL +,-	Stel het volume in.
TV CH ⊕,⊖	Verander het kanaal.

Technische gegevens

Versterkergedeelte—CA-UXG49/CA-UXG48

Uitgangsvermogen:

$$ 40 \mathrm{W} (20 \mathrm{W} + 20 \mathrm{W}) \text { bij } 6 \Omega (10 \% \mathrm{THV}) $$

Audio-ingang LINE IN:

$$ 5 0 0 \mathrm{mV} / 5 0 \mathrm{k} \Omega (\text { bij "IN_LVL1" }) $$

$$ 2 5 0 \mathrm{mV} / 5 0 \mathrm{k} \Omega (\text { bij "IN_LVL2" }) $$

$$ 1 2 5 \mathrm{mV} / 5 0 \mathrm{k} \Omega (\text { bij "IN_LVL3" }) $$

Audio-uitgang LINE OUT:

$$ 1, 0 \text { Vrms } (4 7 \mathrm{k} \Omega) (\text { bij ``OUT_LVL1'' }) $$

$$ 2, 0 \text { Vrms } (4 7 \mathrm{k} \Omega) (\text { bij ``OUT_LVL2'' }) $$

Digitale uitgang OPTICAL DIGITAL OUT:

$$ - 2 1 \mathrm{dBmt/m} - 1 5 \mathrm{dBm} (6 6 0 \mathrm{nm} \pm 3 0 \mathrm{nm}) $$

Digitale ingang: USB MEMORY

Video Out:

Kleursysteem: PAL (verstrengeld/progressief)

Composietvideo: 1 V(p-p)/75 Ω

S-VIDEO: Y (luminantie) 1 V(p-p)/75 Ω

$$ \mathrm{C} (\text { chrominantie, burst }) 0, 3 \mathrm{V} (\mathrm{p-p}) / 7 5 \Omega $$

RGB: 0,7 V(p-p)/75 Ω

COMPONENT: (Y) 1 V(p-p)/75 Ω

$$ \left(\mathrm{P} _ {\mathrm{B}} / \mathrm{P} _ {\mathrm{R}}\right) 0, 7 \mathrm{V} (\mathrm{p} - \mathrm{p}) / 7 5 \Omega $$

Luidsprekerimpedantie: 6 Ω – 16 Ω

Tunergedeelte

FM-afstembereik: 87,50 MHz – 108,00 MHz

AM (MW) afstembereik: 522 kHz – 1 629 kHz

Disc-speler

Afspeelbare discs:

DVD-Video/CD/VCD/SVCD/

CD-R/CD-RW (CD/SVCD/VCD/MP3/

WMA/WAV/JPEG/MPEG-1/MPEG-2/

DivX-formaat)

DVD-R/-RW (DVD-VR/DVD-Video/MP3/

WMA/WAV/JPEG/MPEG-1/MPEG-2/

DivX-formaat)

+R/+RW (DVD-Video/MP3/WMA/WAV/

JPEG/MPEG-1/MPEG-2/DivX-formaat)

DVD-ROM (MP3/WMA/WAV/JPEG/

MPEG-1/MPEG-2/DivX-formaat)

Horizontale resolutie: 500 lijnen

Wow en flutter: Onmeetbaar

USB

Afspeelbare bestanden: MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-formaat

USB-specificaties: Compatibel met USB 2,0 Full Speed

Compatibele apparatuur: Opslagapparatuur klasse

Compatibel systecm: FAT16, FAT32

Bus-vermogentoevoer: 500 mA/5 V

Algemeen

Stroomvereisten: 230 V ∼ , 50 Hz wisselstroom

Stroomverbruik: 26 W (tijdens werking)

7 W (tijdens standby)

1 W (met display uitgeschakeld)

Afmetingen (bij benadering): 175 mm x 251 mm x 247 mm (B/H/D)

Gewicht (bij benadering): 2,6 kg

Luidsprekers—SP-UXG49/SP-UXG48

Luidsprekerunits: Tweeter: 1,5 cm koepelvormig x 1

Woofer: 10 cm hoornvormig x 1

Impedantic: 6 Ω

Afmetingen (bij benadering): 145 mm x 251 mm x 175 mm (B/H/D)

Gewicht (bij benadering): 1,7 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 3.

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

- Gefabriceerd onder licentie van Dolby Laboratories. "Dolby", "Pro Logic" en het Symbool double-D zijn handelsmerken van Dolby Laboratories.

- “DTS” is een gedeponeerde handelsmerk van DTS, Inc. en “DTS2.0+Digital Out” is een handelsmerk van DTS, Inc.

- “Officieel DivX ^ Ultra Certified-product” “Alle versies van DivX ^ -video afspelen (waaronder DivX ^ 6), met verbeterde afspeelmogelijkheden voor DivX ^ -mediabestanden en de DivX-mediabestandsindeling.” “DivX, DivX Ultra Certified en daarmee samenhangende logo’s zijn handelsmerken van DivX, Inc., en worden onder licentie gebruikt.”

- Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

- Dit product bevat auterusrechtlijke beschermingstechnologie die wordt beschermd door Amerikaanse octrooien en andere intellectuele eigendomsrechten. Gebruik van deze auteusrechtelijke beschermingstechnologie moet worden gemachtigd door Macrovision en is bestemd voor gebruik in huishoudens en voor andere beperkte doeleinden, tenzij met speciale toestemming van Macrovision. Reverse-engineering of demontage is verboden.

- “CONSUMENTEN DIENEN OP DE HOOGTE TE ZIJN VAN HET FEIT DAT NIET ALLE HIGH-DEFINITION TV’S GEHEEL COMPATIBEL MET DIT PRODUCT ZIJN EN ER ARTEFACTEN IN HET BEELD KUNNEN VERSCHIJNEN. IN GEVAL VAN PROBLEMEN MET HET BEELD MET 525 OF 625 PROGRESSIEVE AFTASTING, DIENT DE GEBRUIKER BIJ VOORKEUR DE VERBINDING TE VERANDEREN NAAR DE “STANDARD DEFINITION” UITGANG. NEEM CONTACT OP MET ONS KLANTEN-SERVICECENTRUM INDIEN U VRAGEN HEEFT OMTRENT DE COMPATIBILITEIT VAN UW TV MET DEZE 525p EN 625p DVD-SPELER.”

Toetsen en regelaars

Afstandsbediening

Button Bladzijde
∅/1 AUDIO	25	7, 30
∅/1 TV	26	38
■	15	9, 10, 21, 22
▶▶ , ◀◀	17	8, 10
▶▶ | ◀◀	38	8, 10, 21, 22
II	16	9, 20 – 22, 28
^ , ∨ , > , < , ENTER/SET	11	8, 10, 14 – 16, 19 – 21, 25 – 31
⇐ (Direct herhalen)	36	20
3D P/HP S	5	13
A.STANDBY	24	15
AHB PRO	20	12
ANGLE	7	19
AUDIO/MPX	19	18
AUDIO VOL +,-	41	7, 12
BASS/TREBLE	43	12
C.VOICE	4	13
CANCEL	9	15, 22, 29, 30
CLOCK/TIMER	27	15, 29, 30
DIMMER	3	7, 13
DISPLAY	30	15, 16
DVD/CD ▶	14	7, 9 – 11, 20 – 22, 28
DVD/LINE LEVEL	21	11, 13
FADE MUTING	42	12
FM/AM	34	7, 8, 11
FM/PLAY MODE	39	8, 21, 22
GROUP/TITLE	37	9
GROUP/TITLE SKIP	38	9
LINE/TV SOUND	35	7, 9, 11
MENU/PL	32	10, 27, 28
Cijfertoetsen	1	8, 10, 26, 27
ON SCREEN	33	25
PTY ⚠, ●	11	16
PTY SEARCH	32	16
QP LINK	20	11
REPEAT	40	22
REPEAT A-B	40	23
RETURN	8	10
SCAN MODE	29	14
SET UP	12	31
SHIFT	22	7, 9, 10, 12 – 17, 19, 20, 22, 23, 29, 30, 38
SLEEP	2	15
SLOW ⊕, ●	17	20
SOUND TURBO II	23	12
SUBTITLE	18	19
TA/News/Info	12	17
TOP MENU/PG	10	10, 27, 28
TV CH ⊕, ●	11	38
TV/VIDEO	28	38
TV VOL +,-	41	38
USB MEMORY ▶	13	7, 9 – 11, 20, 28
VFP	31	14
ZOOM	6	20

Hoofdtoestel

Button Bladzijde
∅/1 en STANDBY lampje	3	7, 23
■	6	9, 23
▲	16	9
▶▶ UP, DOWN◀◀	715	8, 10, 21
DIMMER	2	7, 13
Display	1	6
DVD/CD ▷II	5	7, 9, 11, 20, 28
FM/AM	13	7, 8, 11
LINE IN/OUT	17	5
LINE/TV SOUND	14	7, 9, 11
PHONES	9	7
Afstandsbedieningssensor	10	5
SOUND TURBO II	11	12
USB MEMORY aansluiting	8	5
USB MEMORY ▷/II	4	7, 9, 11, 20, 28
VOLUME +,-	12	12

Afstandsbediening

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

Deze afstandsbediening kan tevens voor bediening van JVC TV's (zie bladzijde 38) worden gebruikt.

Hoofdtoestel

JVC ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗

Introduzione
