BEDIENUNGSANLEITUNG SPUXG49 JVC

Warnung, Achtung und sonstige Hinweise Mises en garde, précautions et indications diverses Waarschuwingen, voorzorgen en andere mededelingen Avvertenze e precauzioni da osservare

ACHTUNG—Taste ⏻/I (Bereitschaft/ein)

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Beim Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die Taste (bereitschaft/ein) trennt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION—Touche ⏻/I (attente/sous tension)

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enlfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder - bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Ein übermäßiger Schallleistungspegel der Kopfhörer kann zu Gehörschäden führen.

ATTENTION:

Achtung: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seitenwände/Oberseite/Rückwand: Hindernisfrei in allen gegebenen Abständen (s. Abbildung).
3. Unterseite: Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Seitenansicht Côté Zijaanzicht Vista laterale

15 cm 15 cm 10 cm CA-UXG49 CA-UXG48

WICHTIG FÜR LASER-PRODUKTE

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen und nicht das Gehäuse öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ÄNBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

IMPORTANT POUR PRODUITS LASER

Sehr geehrter Kunde, sehr geehrte Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Deutschland

Cher(e) client(e),

Benutzerinformationen zur Entsorgung alter Geräte

Hinweis: Dieses Symbol ist nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

- Stellen Sie die Anlage an einem Ort mit ausreichender Lüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist—zwischen 5°C und 35°C.
• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

- Beim Abtrennen der Anlage von der Netzsteckdose ist grundsätzlich am Stecker selbst zu ziehen, also nicht am Kabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums
  • In einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einem warmen Ort gebracht wird.
  In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall lassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Interne Hitze

- Stellen Sie sicher, dass für gute Lüftung um das Gerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung der Anlage verursacht werden.

Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese durch z.B. eine Zeitung oder einen Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstiges

- Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen die Anlage NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

- Wenn Sie diese Anlage über längere Zeit verwenden, ziehen Sie den Netzstecker von der Steckdose ab. Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Abspielbare Disc-/Datei-Typen

MP3/WMA/WAV

Video CD

• CD-R/-RW: Aufgenommen in den Formaten Audio-CD, Vido-CD und SVCD. Dateien der Typen MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 und DivX, die entsprechend dem Format „ISO 9660“ geschrieben sind, können ebenfalls abgespielt werden.

• DVD-R/-RW, +R/+RW: Aufgenommen im Format DVD Video. Dateien der Typen MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 und DivX, die im Format UDF-Bridge geschrieben sind, können ebenfalls abgespielt werden.

• DVD-R/-RW: Aufgenommen im Format DVD Video Recording (VR).

• DVD-ROM: Aufgenommen im Format MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2 und DivX.

• USB-Massenspeichergerät: MP3-, WMA-, WAV-, JPEG-, MPEG-1-, MPEG-2- und DivX-Dateien.

Neben den oben aufgeführten Discs/Dateien kann diese Anlage Audiodaten abspielen, die auf CD-Extra aufgenommen sind.

• Die folgenden Discs können nicht wiedergegeben werden: DVD-RAM, CD-I (CD-I Ready), CD-ROM, Photo CD, CD-G (CD- Graphics) und DVD/CD Text. Bei Wiedergabe dieser Discs wird Rauschen erzeugt, und die Lautsprecher können beschädigt werden.
- In dieser Anleitung werden die Ausdrücke „Datei“ und „Track“ mit gleicher Bedeutung für MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX -Vorgänge verwendet.
- Es ist möglich, finalisierte +R/+RW-Disks (nur Format DVD Video) abzuspielen. „DVD“ leuchtet im Front-Displayfeld auf, wenn eine +R/+RW-Disc eingelegt ist.
- Beim „DVD-Logo“ handelt es sich um ein Warenzeichen der DVD Format/Logo Licensing Corporation.

Über das Farbsystem

Diese Anlage ist mit PAL-Videoformat kompatibel. Sie können NTSC-Discs nicht richtig abspielen.

Hinweis zum Regionalcode

DVD-Player und DVDs haben ihre eigenen Regionalcodenummern. Diese Anlage kann nur DVDs abspielen deren Regionalcodenummern „2“ enthalten.

BEISP.:

Achtung bei DualDisc-Wiedergabe

Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

WICHTIG: Vor dem Abspielen einer Disc/Datei stellen Sie folgendes sicher...

• Schalten Sie das Fernsehgerät ein und wählen Sie einen geeigneten Eingangsmodus, um die Bilder oder Bildschirmanzeigen zu sehen.
• Zur Disc/Datei-Wiedergabe können Sie die Anfangseinstellung nach Wunsch einstellen. Siche „Setup-Menü-Vorgänge“ auf Seite 31.

Wenn „, „m Fernsehbildschirm erscheint, wenn Sie eine Taste drücken, kann die Disc/Datei nicht den eingegebenen Vorgang ausführen.

- Bei der Wiedergabe einer Mehrkanal-Software wandelt die Anlage die Mehrkanalsignale richtig in 2 Kanäle um und gibt den abgemischten Ton von den Lautsprechern aus. Um den kraftvollen Klang dieses mehrkanalig codierten Materials zu genießen, schließen Sie einen geeigneten Decoder oder einen Verstärker mit geeignetem eingebautem Decoder an die Buchse OPTICAL DIGITAL OUT an der Rückseite an.

Wie Sie diese Anleitung lesen

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt.
• Manche zugehörigen Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu dieser Anlage“ und „Störungssuche“ gegeben, aber nicht in dem Abschnitt, der die Bedienung beschreibt (INFO) darauf hin, dass Informationen enthalten sind.)

	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie eine der Tasten drücken.
2s.	Zeigt an, dass Sie die Taste für eine gegebene Zeit gedrückt halten.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen.

Inhalt

Anschlüsse ....3

Displayanzeigen 6

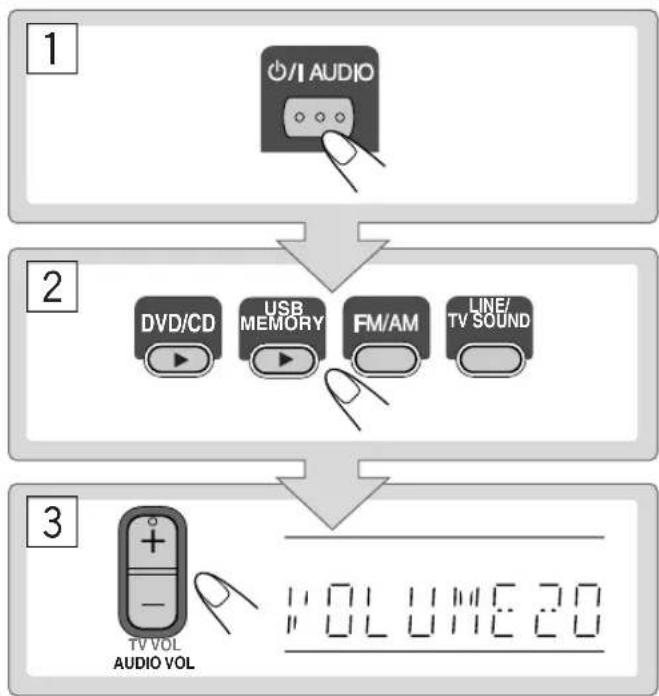

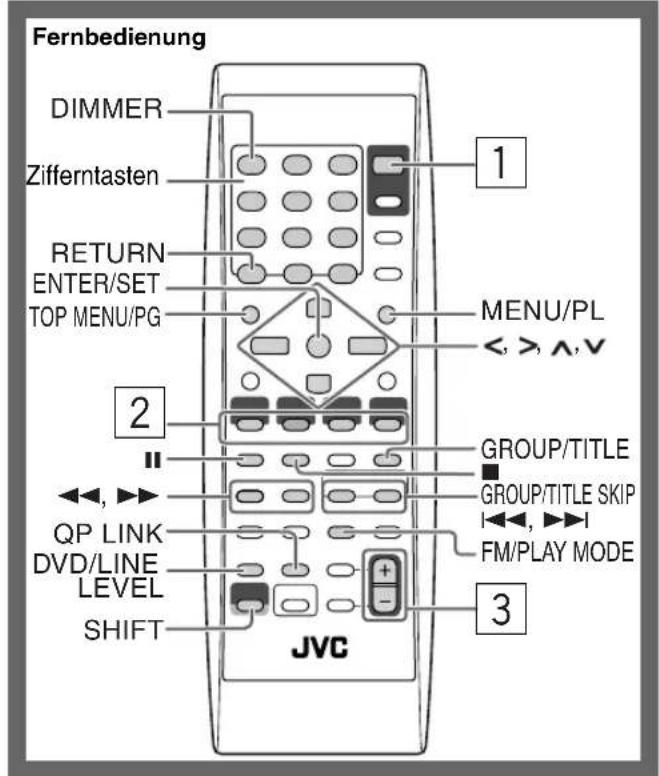

Tägliche Bedienung—Wiedergabe......7

Rundfunkempfang....8

Hören von Fernsehton....9

Wiedergabe von einer Disc/USB-Massenspeicher geräts..... 9

Wiedergabe von einem digitalen Audio-Player .... 11

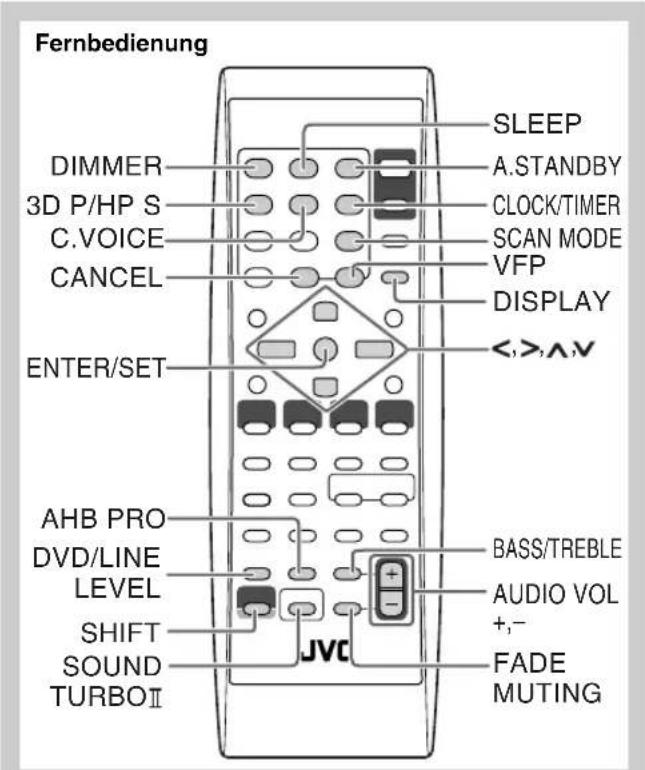

Tägliche Bedienung—Klang u. andere

Einstellungen....12

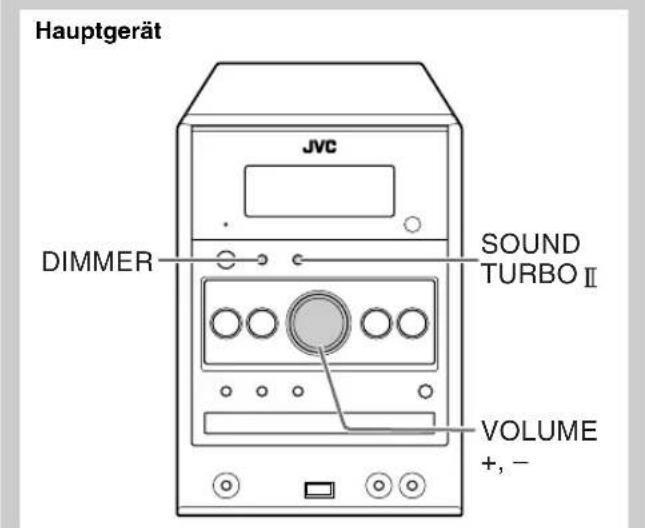

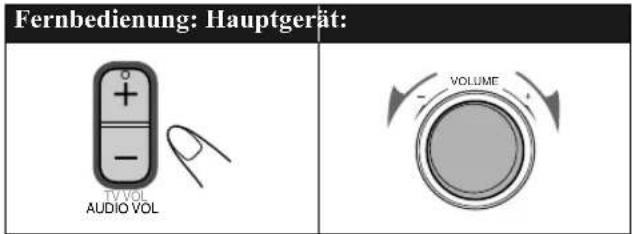

Einstellen der Lautstärke.... 12

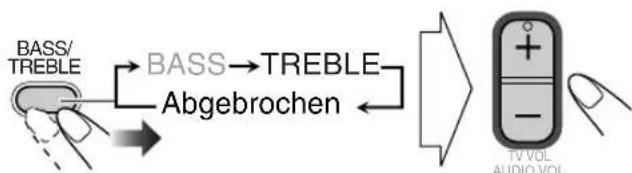

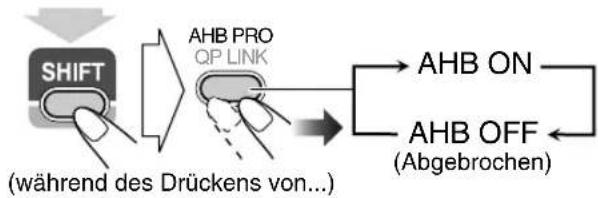

Einstellen des Klangs 12

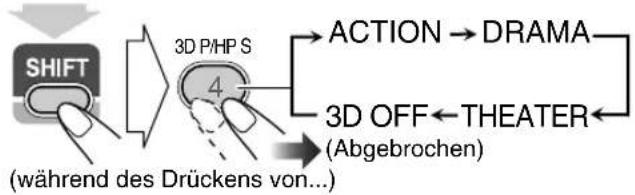

Erzeugen eines 3-dimensionalen Klangfelds—3D Phonic... 13

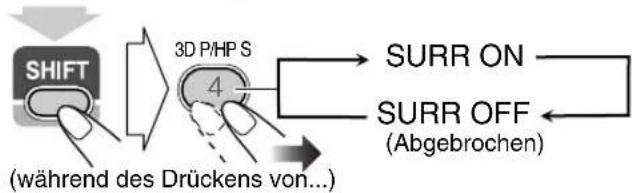

Verwendung von Kopfhörer-Surround 13

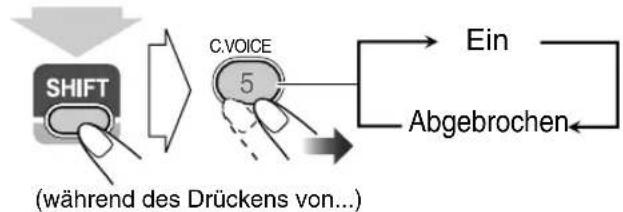

Dialoge klar machen—Clear Voice 13

Vorwahl des automatischen DVD-Tonsteigerungspegels ... 13

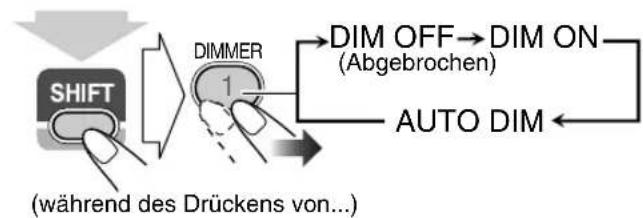

Anpassen der Displayhelligkeit 13

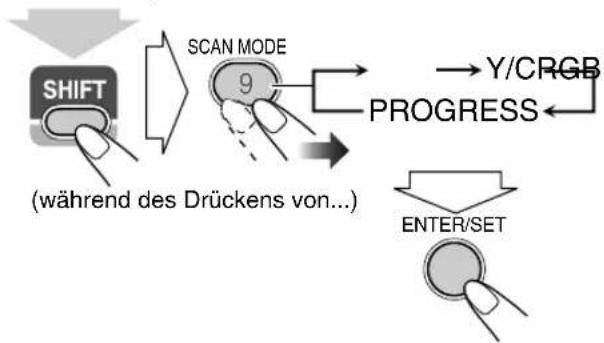

Ändern des Abtastmodus 14

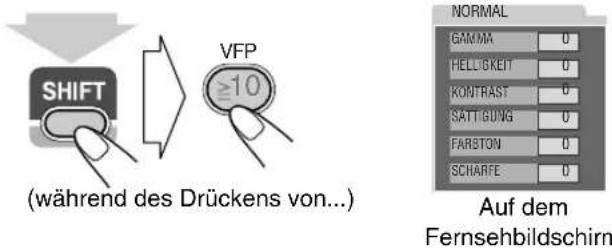

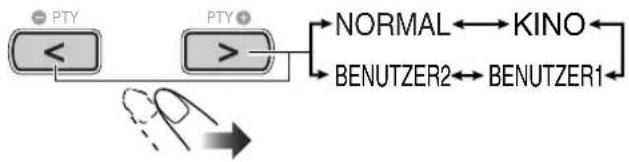

Anpassen des Bildfarbtons.... 14

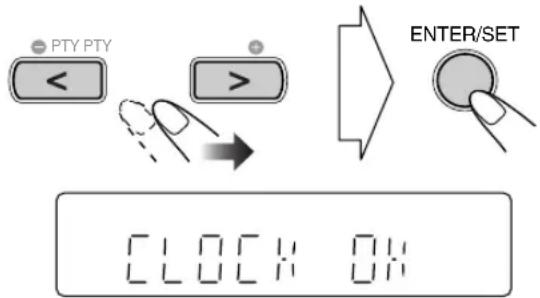

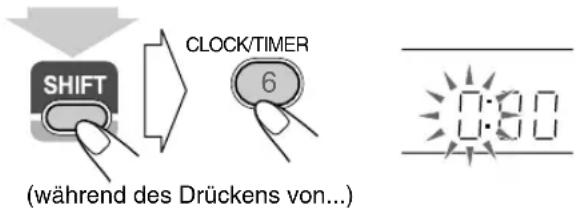

Einstellung der Uhr 15

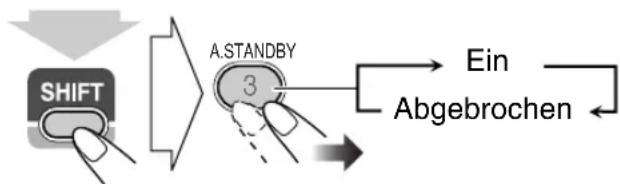

Automatisches Ausschalten 15

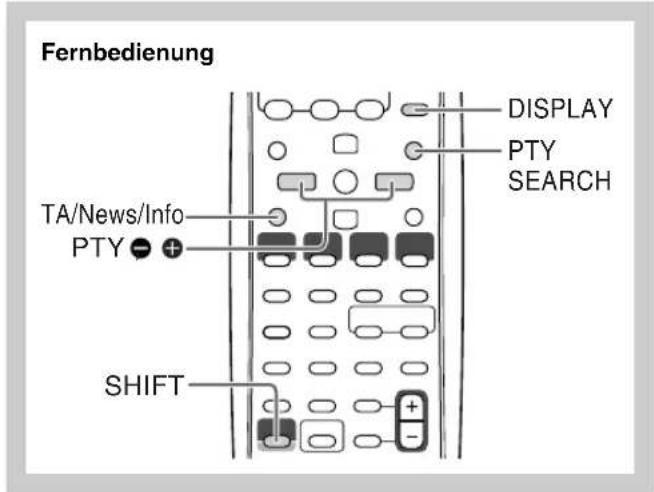

Erweiterte Radiofunktionen ....16

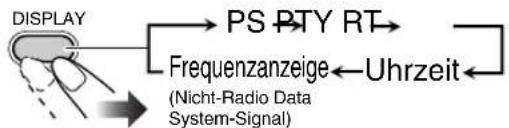

Empfang von UKW-Sendern mit Radio Data System..... 16

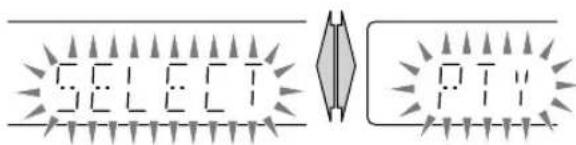

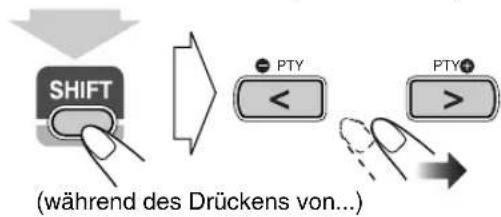

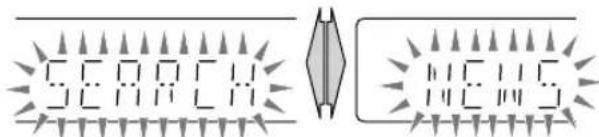

Suchen eines Programms mit PTY-Codes 16

Kurzfristig automatisch zu einem Programm Ihrer Wahl umschalten....17

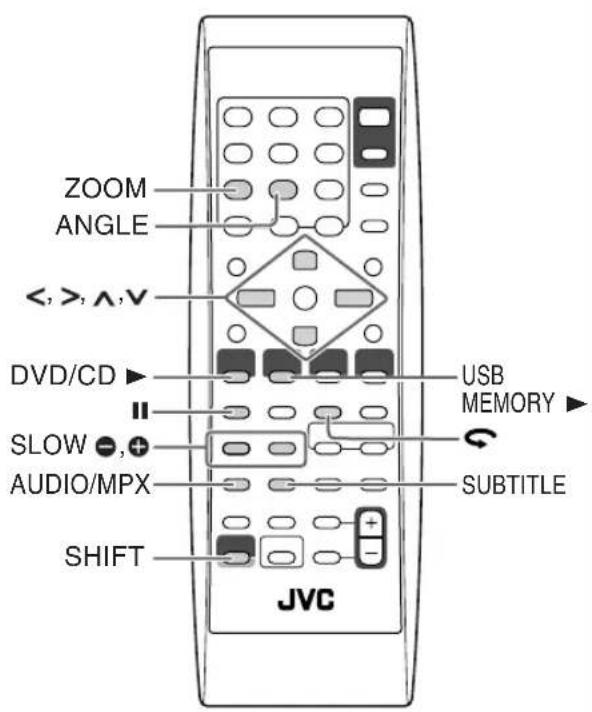

Unverkennbare Video-Disc/Datei-Vorgänge .....18

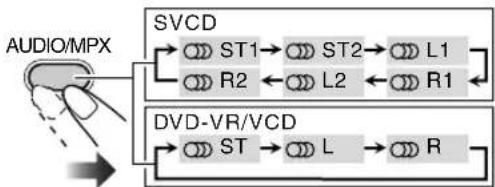

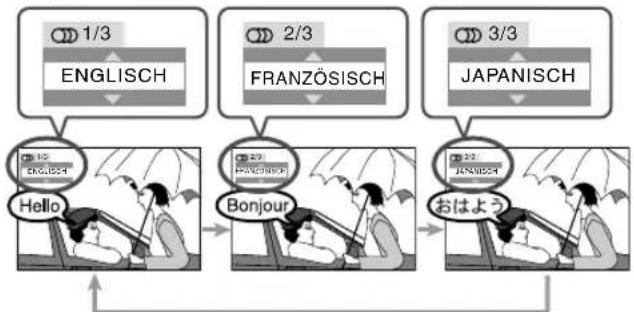

Einstellung des Audio-Tracks.... 18

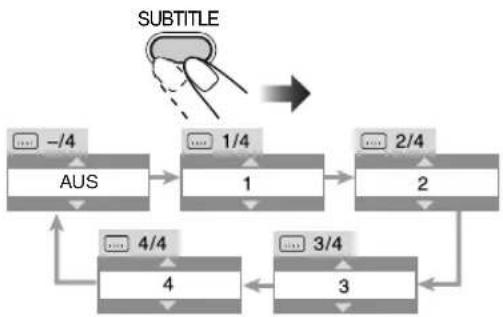

Einstellung der Untertitelsprache.... 19

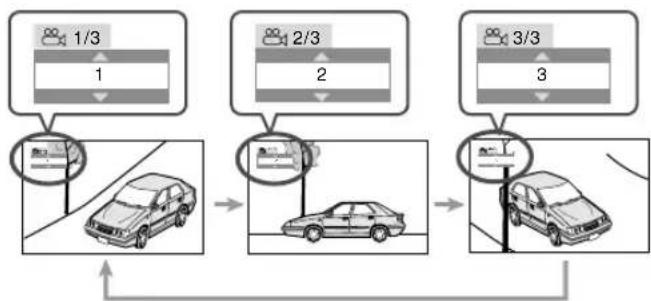

Einstellung des Sichtwinkels 19

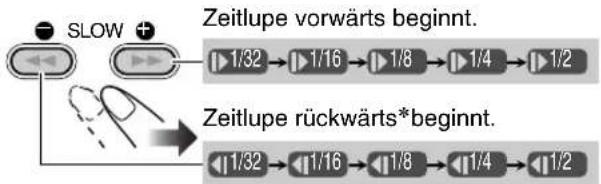

Spezialeffekt-Wiedergabe.... 20

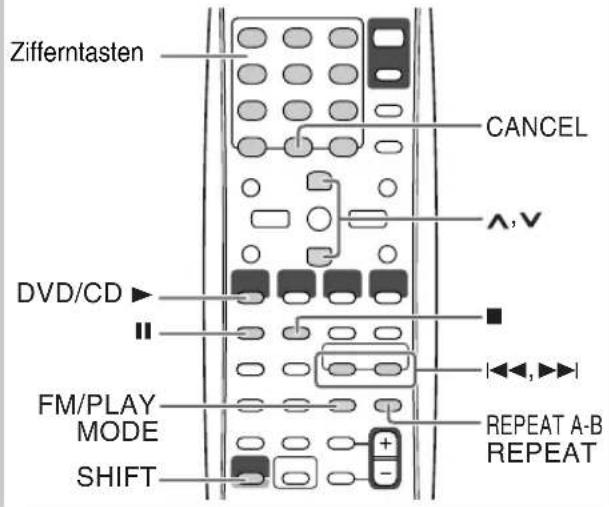

Erweiterte Wiedergabe-Funktionen ....21

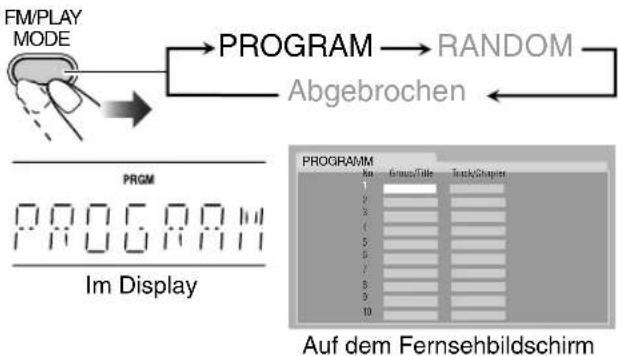

Programmierung der Wiedergabereihenfolge— Programmwiedergabe...... 21

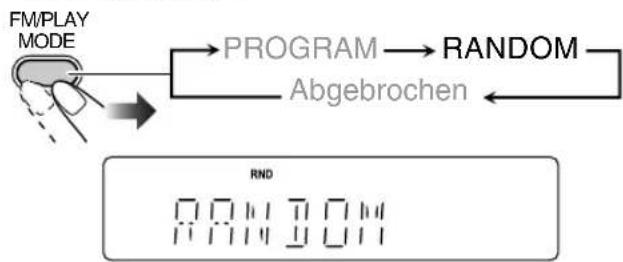

Zufällige Wiedergabe von Titeln—Zufallswiedergabe .... 22

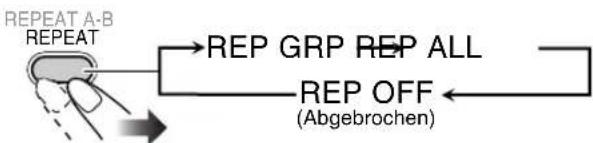

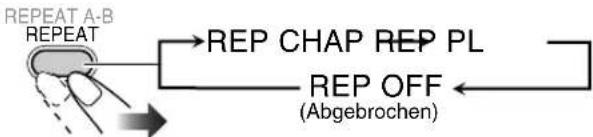

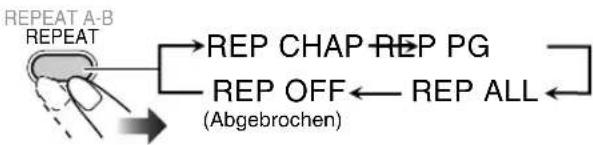

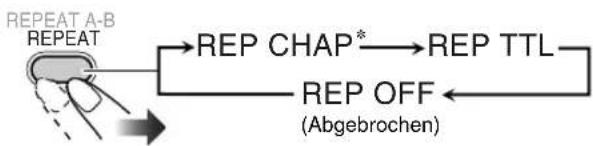

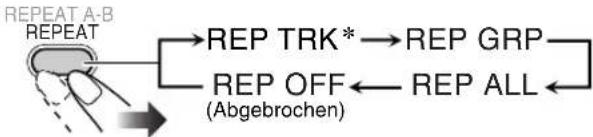

Wiederholte Wiedergabe.... 22

Sperre der Disc-Ausgabe—Kindersperre.... 23

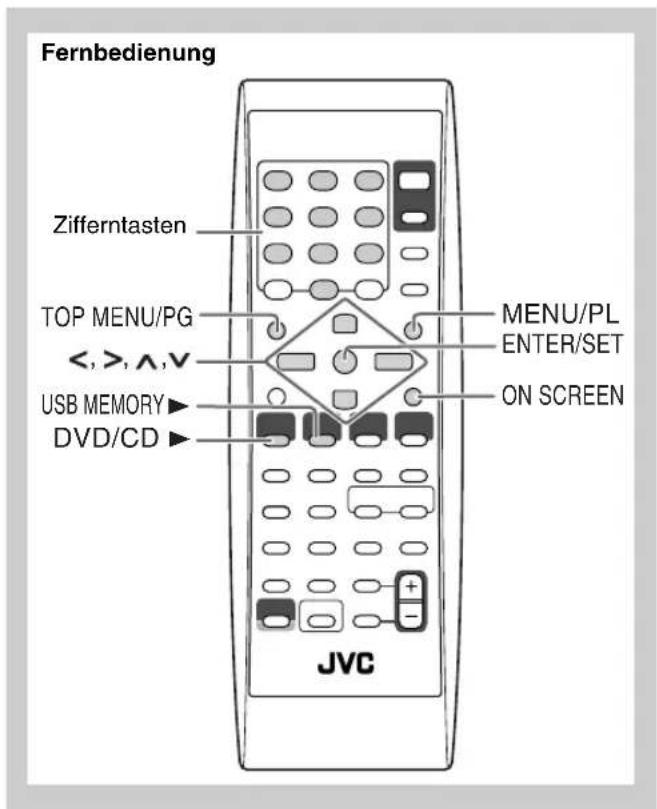

On-Screen-Vorgänge 24

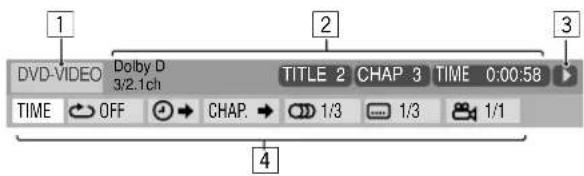

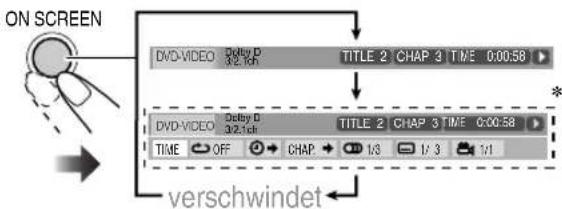

On-Screen-Leiste-Bedienung 24

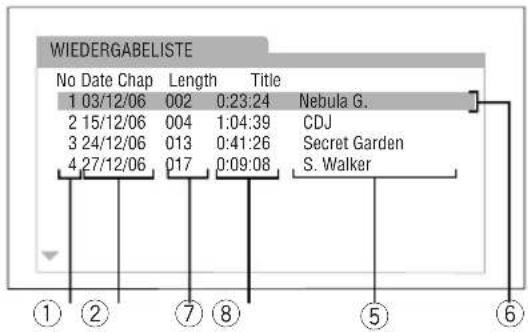

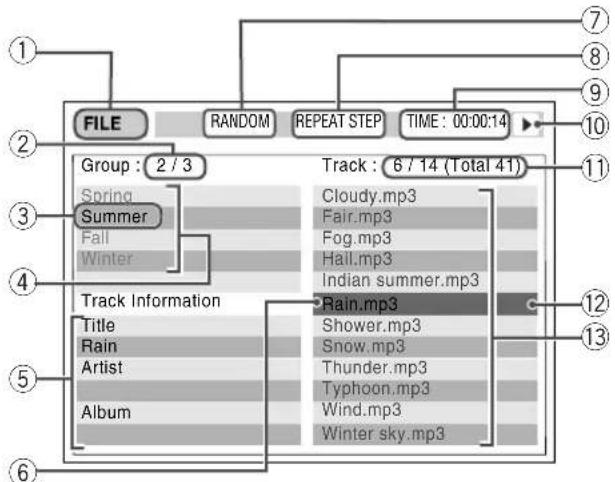

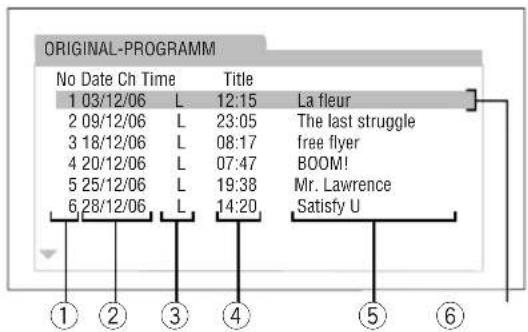

Bedienungsvorgänge im Steuerung-Bildschirm 27

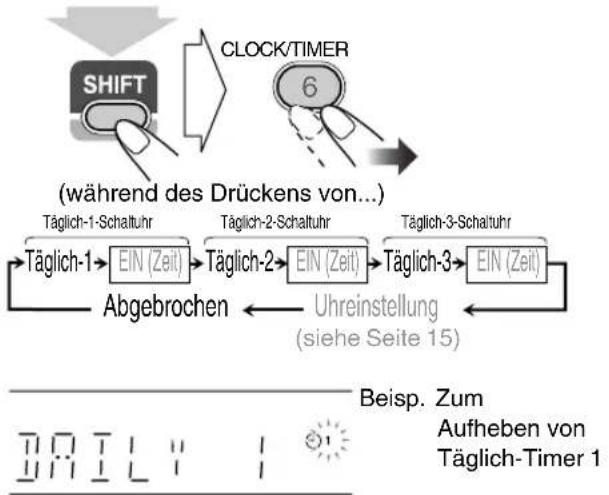

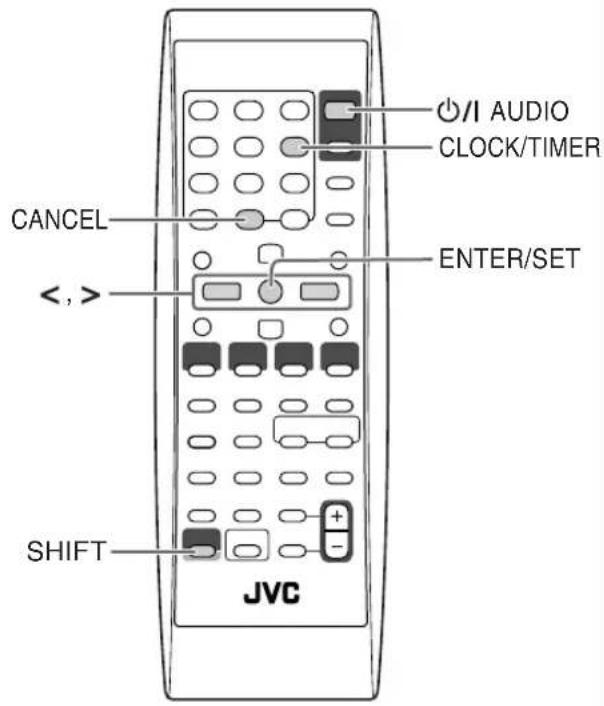

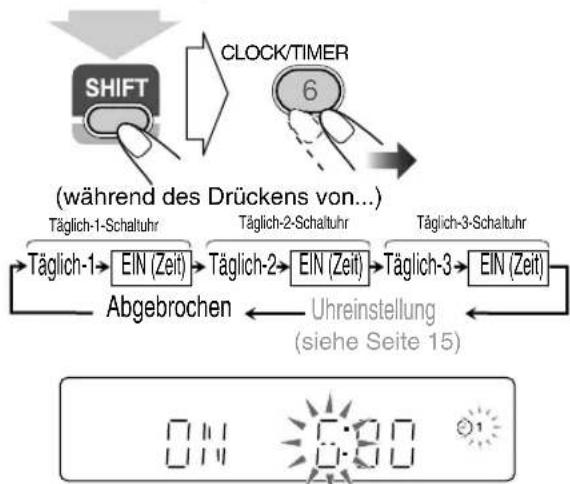

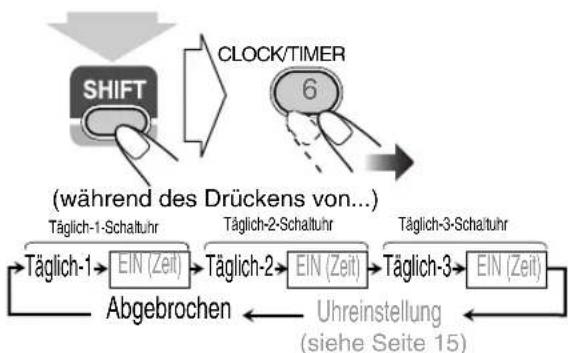

Täglich-Timer-Bedienungen....29

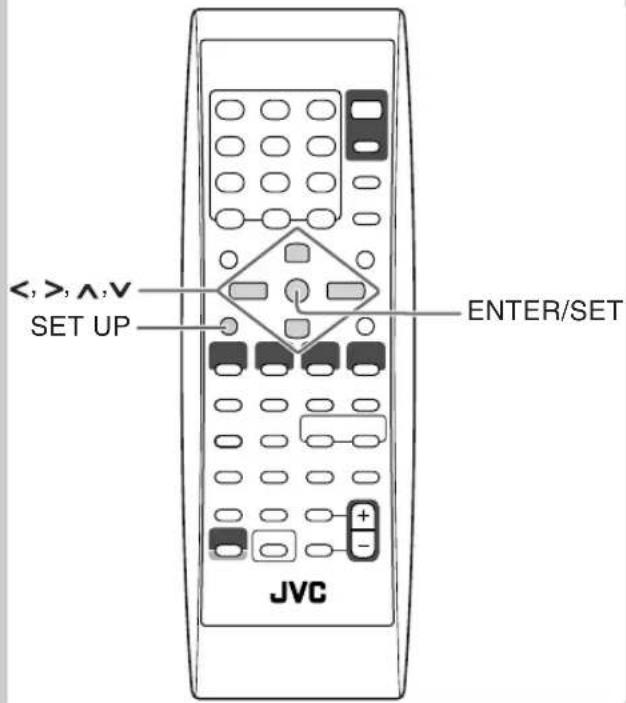

Setup-Menü-Vorgänge ....31

Zusätzliche Information......33

Weitere Informationen zu dieser Anlage 33

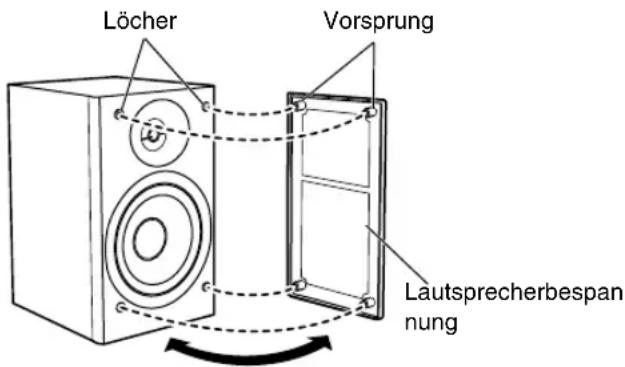

Wartung.... 35

Störungssuche 36

Sprachcode-Liste.... 37

OPTICAL DIGITAL OUT-Signale 38

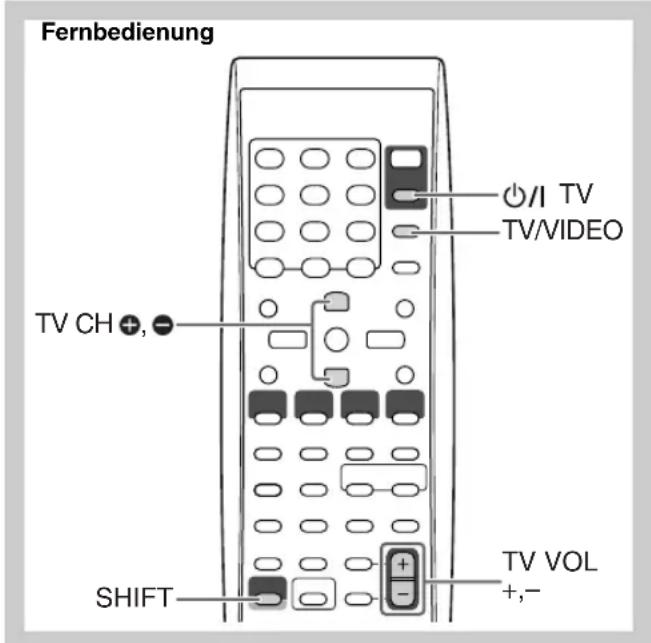

Bedienung von JVC-Fernschgeräten mit der Fernbedienung ... 38

Technische Daten.... 39

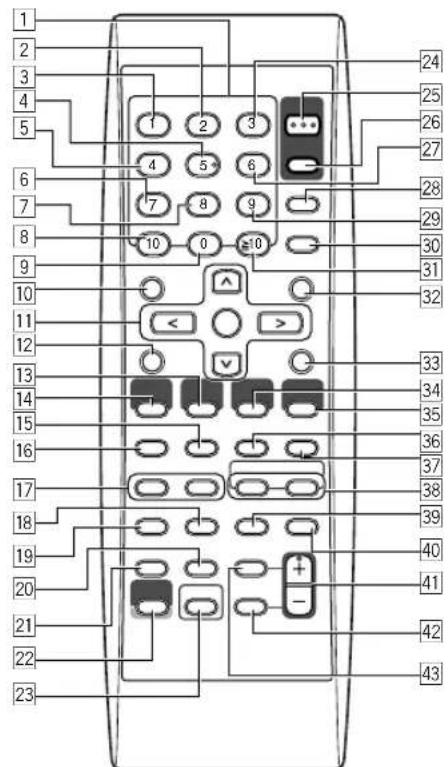

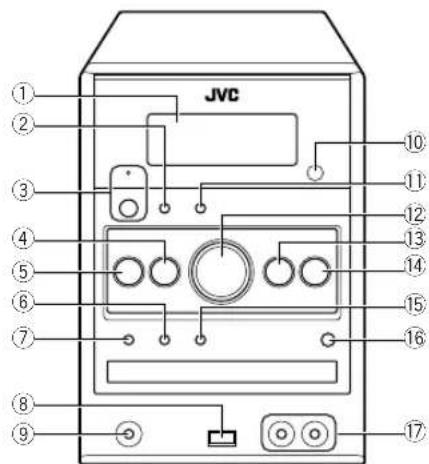

Teile-Index ....40

Anschlüsse

INFO

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind.

- Verbinden Sie die AV (SCART)-Buchse direkt mit dem Videoeingang des Fernsehgeräts. Falls Sie die AV (SCART)-Buchse des Geräts über einen Videorecorder mit dem Fernsehgerät verbinden, kann es bei der Wiedergabe von kopiergeschützten Discs/Dateien zu Störungen kommen. Verbindung von AV (SCART) mit einem kombinierten Fernseh-/Videogerät kann ebenfalls zu Störungen beim Betrachten führen.

Mitgeliefertes Zubehör

Prüfen Sie, ob die folgenden Artikel vorhanden sind.

• UKW-Antenne (x1)
  • AM-Rahmenantenne (x1)
  • Fernbedienung (x1)
• Batterien (x2)

Falls Artikel fehlen, wenden Sie sich sofort an Ihren Fachhändler.

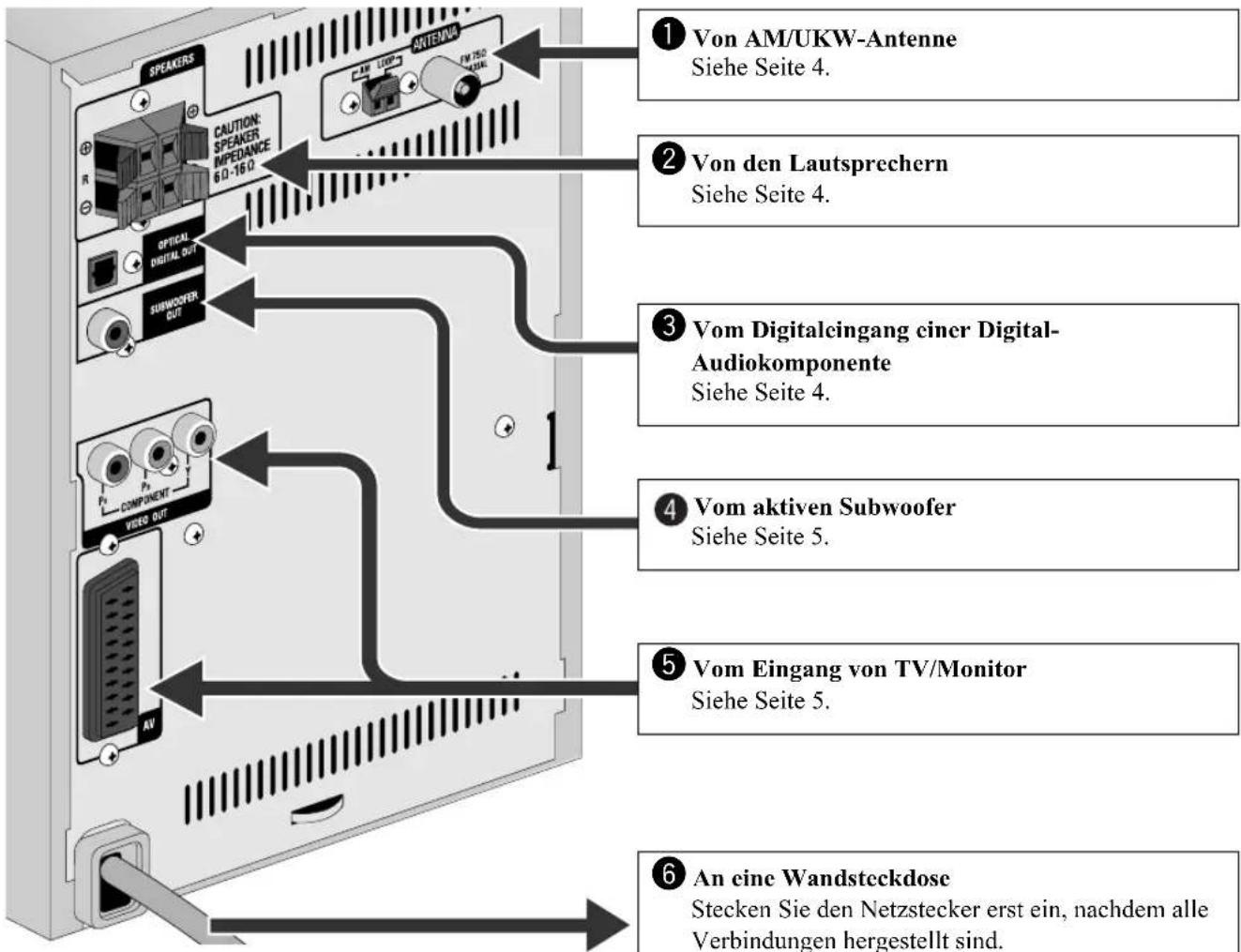

Geräterückseite

SPEAKERS CAUTION: SPAEKER IMPEDANCE 60-160 OPTICAL DIGITAL OUT SUBwoofer OUT COMPONENT VIDEO OUT AV ANTENNA Von AM/UKW-Antenne Siehe Seite 4. Von den Lautsprechern Siehe Seite 4. Vom Digitalcingang einer Digital- Audiokomponente Siehe Seite 4. Vom aktiven Subwoofer Siehe Seite 5. Vom Eingang von TV/Monitor Siehe Seite 5. An eine Wandsteckdose Stecken Sie den Netzstecker erst ein, nachdem alle Verbindungen hergestellt sind.

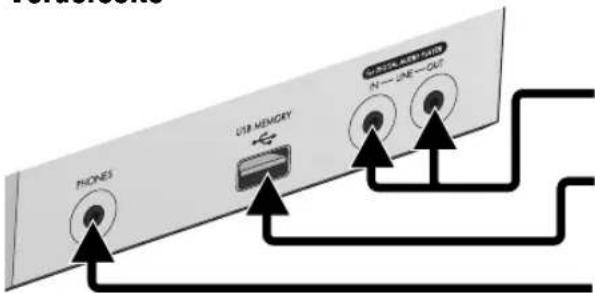

Vorderseite

PHONES USB MEMORY N—LINE—OUT VIRTUAL MEMORY

Vom digitalen Audio-Player

Siehe Seite 5.

Vom USB-Massenspeichergerät

Siche Seite 5.

Von den Kopfhörern

Siehe Seite 7.

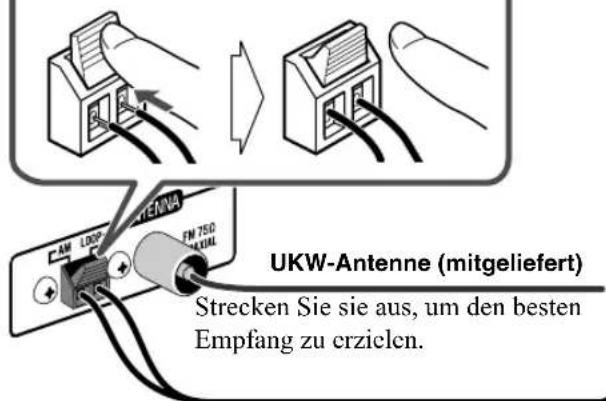

① AM/UKW-Antenne

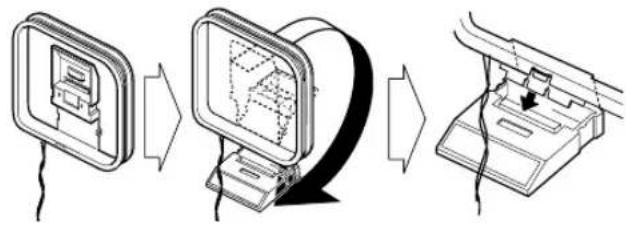

Zum Montieren der AM-Rahmenantenne

Zum Anschließen einer AM/UKW-Antenne
AM-Rahmenantenne (mitgeliefert) Drehen Sie sie, bis der beste Empfang erzielt wird.

Wenn die Kabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Kabels durch Drehen des Vinyls ab.

UKW-Antenne (mitgeliefert) Strecken Sie sie aus, um den besten Empfang zu erzielen.

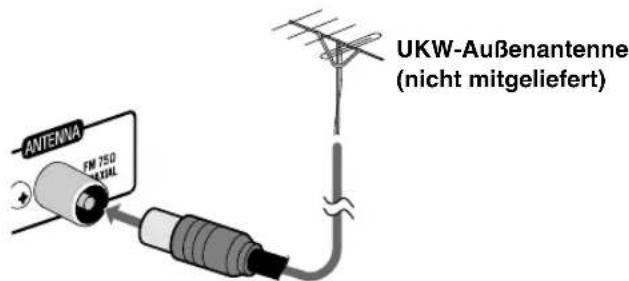

Für besseren UKW-Empfang

ANTENNA FM 750 RATIAL UKW-Außenantenne (nicht mitgeliefert)

- Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75 Ω-Draht mit Koaxstecker (IEC oder DIN45325) an.

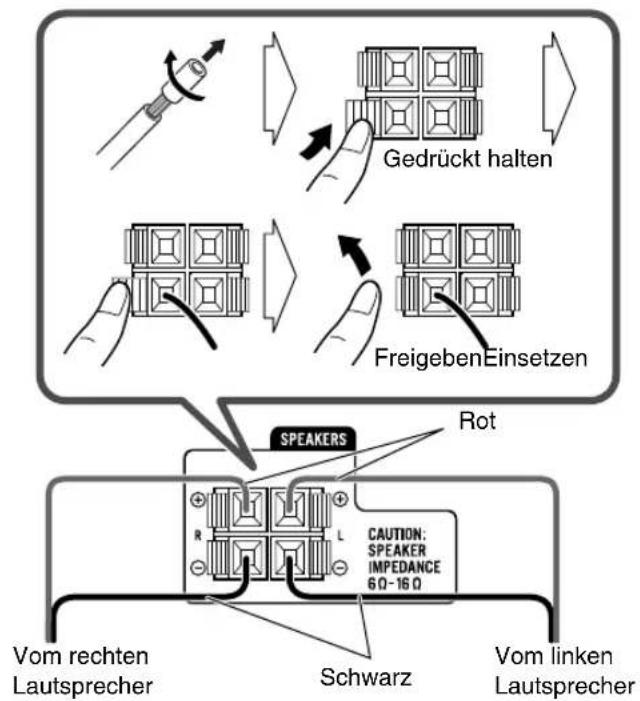

② Lautsprecher

- Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: rot an (+) und schwarz an (−).

• NICHT mehr als einen Lautsprecher an jeder Klemme anschließen.
• NICHT die Lautsprecherboxen drücken oder ziehen, da dies die Fußdistanzsstücke unten an den Boxen beschädigt.

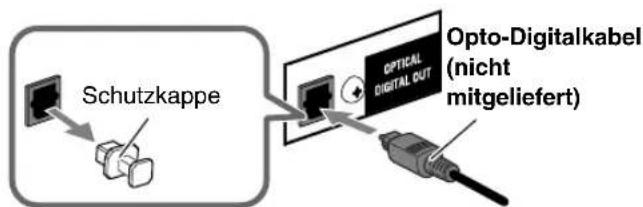

3 Digital-Audio-Komponente

Schutzkappe Optical DIGITAL OUT (nicht mitgeliefert)

• Stellen Sie „DIGITAL-AUDIO-AUSGANG“ im „AUDIO“-Menü korrekt auf das angeschlossene Digital-Audio-Gerät ein (siehe Seite 32).
• Das Digitalsignal über die Klemme OPTICAL DIGITAL OUT wird nur ausgegeben, wenn als Quelle „DVD/CD“ ausgewählt ist.

4 Zum Anschließen der aktiven Subwoofer

Vom aktiven Subwoofer (nicht mitgeliefert)

Der angeschlossene Subwoofer kann die Tiefentöne reproduzieren, die in den vorderen linken und rechten Kanälen aufgenommen wurden, kann aber nicht die in Mehrkanal-Material eingebetteten LFE-Signale reproduzieren.

- Vor dem Anschließen der Anlage an die Netzversorgung stellen Sie sicher, dass der aktive Subwoofer ausgeschaltet ist.

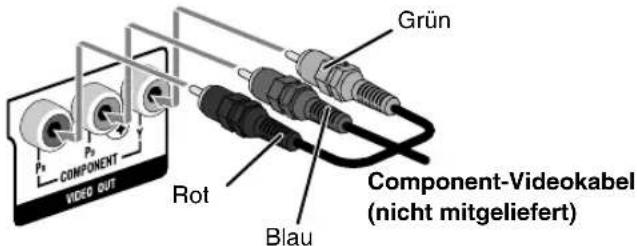

⑤ TV/Monitor

Entweder das Component-Kabel oder das SCART-Kabel anschließen.

Grün Component-Videokabel (nicht mitgeliefert) Rot Blau

• Die Verbindung erlaubt Ihnen die Verwendung des Progressiv-Abtastmodus. Zum Wählen des Progressiv (PROGRESS) -Abtastmodus (siehe Seite 14) verwenden Sic die COMPONENT VIDEO OUT-Buchsen.

SCART-Kab (nicht mitge)

- Dieser Anschluss gibt nur die Videosignale (FBAS, Y/C oder RGB) aus und empfängt Audiosignale vom Fernsehgerät. Zum Hören des Fernsehtons siehe Seite 9.

- Nach dem Anschließen eines Fernsehgeräts wählen Sie den geeigneten Videosignal-Ausgang entsprechend der Anschlussmethode. Siehe „Andern des Abtastmodus“ auf Seite 14.

Beim Anschließen eines USB-Massenspeichergeräts
An der Vorderseite

USB KELKEL (nicht mitgeliefert)

- Beim Anschließen über ein USB-Kabel verwenden Sie ein USB 2.0-Kabel mit einer Länge von weniger als 1 m.

• Sie können ein USB-Massenspeichergerät wie ein USB Flash Memory-Gerät, eine Festplatteneinheit, einen Multimedia-Kartenleser usw. an dieser Anlage anschließen.
• Sie können nicht einen Computer an die USB MEMORY-Klemme der Anlage anschließen.

Beim Anschließen eines digitalen Audio-Players

- Beim Hören von einem digitalen Audio-Player

An der Vorderseite

Stereo (nicht

Stereo-Ministecker (nicht mitgeliefert)
Vom Audio-Ausgang (oder Kopfhörer- Ausgang usw.)

- Bei Aufnahme von einem digitalen Audio-Player

An der Vorderseite

Stereo-I (Nicht m)

Stereo-Ministecker (nicht mitgeliefert)
Vom Audioeingang

• Schließen Sie nicht den gleichen digitalen Audio-Player an den Buchsen LINE IN und LINE OUT gleichzeitig an; andernfalls wird der Klang verzerrt.
• Wenn ein externes Gerät nicht mit einem Stereo-Ministeckerausgang ausgelegt ist, verwenden Sie einen Steckeradapter, um den Stereo-Ministecker in die entsprechende Buchse stecken zu können.
• Durch Verwendung von QP Link (Quick Portable Link) können Sie leicht die Wiedergabe von einem digitalen Audio-Player auf dieser Anlage starten. Einzelheiten siehe Seite 11.

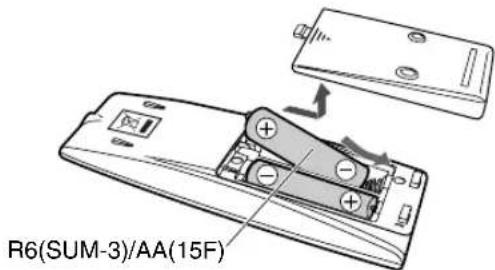

Vorbereiten der Fernbedienung

Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen beide Batterien ausgewechselt werden.

Achtung

Setzen Sie Batterien weder Hitze noch offenen Flammen aus.

Bei Verwendung der Fernbedienung

Richten Sie die Vorderkante der Fernbedienung möglichst direkt auf den Fernbedienungssensor. Bei der Bedienung von einer diagonalen Position her ist die steuerbare Entfernung (ungefähr 5 m) eventuell kürzer.

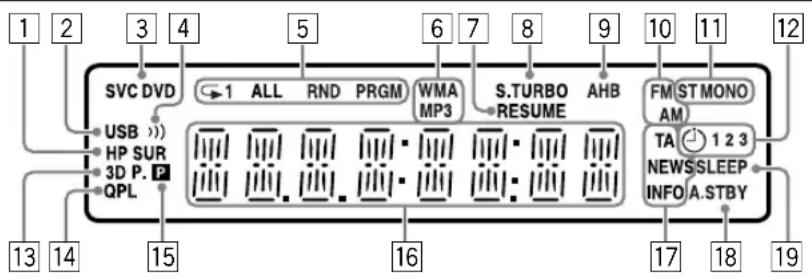

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

1 2 3 4 5 6 7 8 9 10 11 12 SVC DVD ALL RND PRGM WMA S.TURBO AHB FM ST MONO USB HP SUR 3D P. P QPL 13 14 15 16 17 18 19 TANESSLEEP INFOA.STBY

- Leuchtet auf, wenn Kopfhörer-Surround aktiviert ist.

2 USB-Anzeige

- Leuchtet auf, wenn „USB MEM“ als Quelle gewählt ist.

3 Diskformat-Anzeigen

- SVCD: leuchtet bei Wiedergabe einer SVCD auf.

• VCD: leuchtet bei Wiedergabe einer VCD auf.

• CD: leuchtet bei Wiedergabe einer CD auf.

• DVD: leuchtet bei Wiedergabe einer DVD auf.

4 (Clear Voice)-Anzeige

- Leuchtet auf, wenn Clear Voice aktiviert ist.

5 Wiedergabemodus-Anzeigen

• Wiederholmodus-Anzeigen:

- Epuchtet auf, wenn Ein-Track/Datei/Kapitel/Schritt-Wiederholung aktiviert ist.

- .Geuchtet auf, wenn Ein-Gruppe-/Titel-/Programm/Playliste-Wiederholung aktiviert ist.

- ⬇ALL: leuchtet auf, wenn Alle-Tracks-/Datei-/Titel-/Programm-Wiederholung aktiviert ist.

- RND: Leuchtet auf, wenn Zufallswiedergabe aktiviert ist.

- PRGM: Leuchtet auf, wenn Programmwiedergabe aktiviert ist.

6 Audioformat-Anzeigen

- MP3: leuchtet auf, wenn eine MP3-Datei erkannt wird.

- WMA: leuchtet auf, wenn eine WMA-Datei erkannt wird.

7 RESUME-Anzeige

- Leuchtet auf, wenn die Anlage die Position speichert, wo die Wiedergabe unterbrochen wird.

8 S.TURBO (Sound Turbo)-Anzeige

- Leuchtet auf, wenn Sound Turbo II aktiviert ist.

9 AHB-Anzeige

- Leuchtet auf, wenn AHB Pro (Active Hyper Bass Pro) aktiviert ist.

10 Frequenzband-Anzeigen

- AM: leuchtet auf, wenn auf einen AM-Sender abgestimmt ist.

- FM: leuchtet auf, wenn auf einen UKW-Sender abgestimmt ist.

11 UKW-Empfangsanzeigen

- ST (Stereo): leuchtet auf, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.

- MONO: leuchtet beim Empfang von UKW-Sendern in Mono auf.

12 Täglich-Timer-Anzeigen

- Leuchtet auf, wenn ein Täglich-Timer Standby-Betrieb ist; blinkt wenn er aktiv ist.

- 1/2/3: leuchtet auf, wenn ein Täglich-Timer (1, 2 oder 3) im Standby-Betrieb ist; blinkt während der Einstellung.

13| 3D P. -Anzeige

- Leuchtet auf, wenn 3D Phonic aktiviert ist.

14 QPL (Quick Portable Link)-Anzeige

- Leuchtet auf, wenn QP Link aktiviert ist.

15 Progressiv) -Anzeige

- Leuchtet auf, wenn Progressiv-Abtastmodus gewählt ist.

16 Hauptdisplay

- Während des Rundfunkempfangs: Frequenzband (oder Festsendernummer) und Senderfrequenz erscheinen.

- Während „LINE“ gewählt ist: „LINE“ erscheint.

- Während „TV SOUND“ gewählt ist: „TV SOUND“ erscheint.

- Während der Wiedergabe einer Disc oder Datei: Aktueller Status erscheint.

17 Enhanced Other Networks-Anzeigen

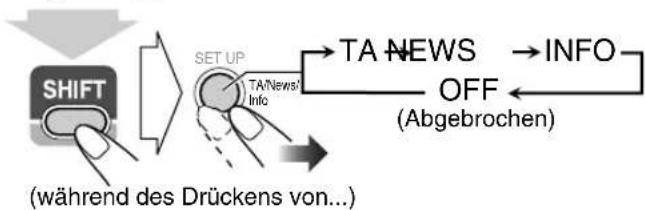

• TA/NEWS/INFO:

– Leuchtet auf, um den aktuell gewählten Programmtyp für PTY-Standbyempfang anzuzeigen.

– Blinkt, wenn ein Programm automatisch mit PTY-Standbyempfang abgestimmt ist.

18 A.STBY (Auto-Standby)-Anzeige

- Leuchtet auf, wenn Auto-Standby aktiviert ist.

- Blinkt, wenn die Wiedergabe mit aktiviertem Auto-Standby stoppt.

19 SLEEP-Anzeige

- Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

Tägliche Bedienung—Wiedergabe

In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.

Fernbedienung DIMMER Zifferntasten RETURN ENTER/SET TOP MENU/PG MENU/PL <, >, ∧, ∨ GROUP/TITLE ■ GROUP/TITLE SKIP ◀◀, ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▶◀◀, ▽ JVC SHIFT
1 Schalten Sie das Gerät ein.

Das STANDBY-Lämpchen am Hauptgerät erlischt.

• Anstelle durch Drücken von ⒶAUDIO wird die Anlage durch Drücken einer der Quellenwahltasten eingeschaltet.
• Die Anlage schaltet ein und schaltet automatisch die Quelle auf „LINE“ als Quelle beim Starten der Wiedergabe auf einem externen Gerät um, wenn QP Link aktiviert ist. (Einzelheiten sich Seite 11.)

2 Wählen Sie die Quelle.

• Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.
- Sie können die Displayinformation verändern, indem Sie DISPLAY drücken. Einzelheiten, siehe Seite 15.

3 Stellen Sie die Lautstärke ein.

Zum Ausschalten der Anlage (Standby)

Das STANDBY-Lämpchen am Hauptgerät leuchtet rot auf.

- Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Sie können die Leistungsaufnahme durch Ausschalten des Displays verringern. Zum Ausschalten des Displays wählen Sie „DISP OFF“, indem Sie DIMMER drücken (während Sie SHIFT gedrückt halten), während das Gerät im Standbybetrieb ist.

- Zum Wiederherstellen der Displayanzeige wählen Sie „DISP ON“, indem Sie DIMMER erneut drücken (während Sie SHIFT gedrückt halten).

Für ungestörtes Hören

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES am Hauptgerät an. Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

- Durch Abtrennen der Kopfhörer werden die Lautsprecher erneut aktiviert.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

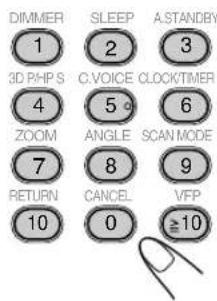

Zum Wählen einer Nummer

DIMMER 1 3D PHPS 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN.MODE 9 VFP ≥10

Beispiele:

Zum Wählen von Nummer 5 drücken Sie 5.

Zum Wählen von Nummer 10 drücken Sie 10.

Zum Wählen der Nummer 15 drücken Sie 10, 1 und dann 5. Zum Wählen der Nummer 30 drücken Sie 10, 3 und dann 0. Zum Wählen von Nummer 125 drücken Sie 10, 10, 1, 2 und dann 5.

Rundfunkempfang INFO

Zum Wählen des Frequenzbands (UKW oder AM)

So stellen Sie Sender ein

Während UKW oder AM gewählt ist...

Die Frequenz beginnt im Display weiterzuschalten. Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Frequenzlauf stehen.

- Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Zum manuellen Stoppen des Suchlaufs drücken Sie eine der Tasten.

Wenn der UKW-Empfang schlecht ist

Die Anzeige MONO leuchtet im Display auf. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht—Mono-Empfangsmodus.

Zum Zurückschalten auf Stereo-Effekt drücken Sie die Taste erneut (die MONO-Anzeige erlischt).

Wenn Schwebungen beim Hörenn eines AM-Senders auftreten

- Wenn Sie auf einen anderen Sender umstellen, wird diese Einstellung automatisch aufgehoben.

Zum Eingeben von Festsendern

Sie können die 30 UKW- und 15 AM-Festsender eingeben.

1Stimmen Sie einen als Festsender einzugeben gewünschten Sender ab.

- Sie können auch den Mono-Empfangsmodus für UKW-Festsender speichern, falls dieser gewählt ist.

2Aktivieren Sie den Festsendernummer-Eingabemodus.

ENTER/SET

SET

- Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

3 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

DIMMER 1 3D PHP S 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 VFP ≥10

- Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ in der linken Spalte.

- Sie können auch die Tasten ▶▶ oder ◀◀ verwenden.

4Speichern Sie den Sender.

ENTER/SET

STORED

So stellen Sie einen Festsender ein

1 Wählen Sie das gewünschte Frequenzband (UKW oder AM).

2Wählen Sie eine Festsendernummer für den gespeicherten Sender.

DIMMER 1 3D PHP'S 2 C.VOICE 3 CLOCK-TIMER 4 5 6 ZOOM ANGLE SCAN MODE 7 8 9 RETURN CANCEL VFP 10 0 ≥10

- Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ in der linken Spalte. - Sie können auch die Tasten ▶▶ oder ◀◀ verwenden.

Hören von Fernsehton

Sie können den Ton des Fernsehgerätes über diese Anlage hören, wenn der Fernseher über das SCART-Kabel angeschlossen ist (siehe Seite 5).

LINE/ TV SOUND LINE (Siehe Seite 11.) TV SOUND

Wiedergabe von einer Disc/ USB-Massenspeicher geräts INFO

Zum Einsetzen einer Disc

• Bei Verwendung einer Single-Disc setzen Sie diese in den inneren Kreis des Disc-Fachs.
  Zum Schließen des Disc-Fachs drücken Sie ▲ erneut.
• Wenn Sie DVD/CD ▶ drücken, schließt das Disc-Fach automatisch, und die Wiedergabe startet (je nach der internen Programmierung der Disc).

Zum Anschließen eines USB-Massenspeichergeräts

• Zum Anschließen eines USB-Massenspeichergeräts siehe Seite 5.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie ein USB-Massenspeichergerät anschließen oder entfernen.
• Zum sicheren Abtrennen eines USB-Massenspeichergeräts schalten Sie die Anlage vor dem Abtrennen aus.

Wiedergabe einer Disc/USB-Massenspeichergeräts

Zum Start:

Disc USB-Massenspeichergerät

Zum Pausieren: Zum Stoppen:

Zum Freigeben drücken Sie DVD/CD ▶ oder USB MEMORY ▶.

- Für MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Dateien:

- Wenn verschiedene abspielbare Dateiten (Audio/Standbild/bewegtes Bild) auf einer Disc oder einem USB-Massenspeichergerät aufgezeichnet sind, können Sie wählen, welcher Dateityp abgespielt werden soll (siche „DATEITYP“ im Menü „BILD“ auf Seite 31).

- Wenn die Anlage MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Dateien erkennt, erscheint die Steucrungsansicht im Fernschgerät. (Für Dateien mit Standbildern/bewegten Bildern erscheint sie bei gestoppter Wiedergabe.) Einzelheiten siehe Seite 28.

- Die Anlage kann den Stoppunkt speichern, und wenn Sie die Wiedergabe neu durch Drücken von DVD/CD ▶ oder USB MEMORY ▶ starten (auch im Standbybetrieb), beginnt die Wiedergabe von der Stelle wo sie gestoppt wurde—Fortsetzungswiedergabe. (RESUME-Anzeige erscheint im Display, wenn Sie die Wiedergabe stoppen.)

Um vollständig zu stoppen, während die Lesezeichen-Funktion aktiviert ist, drücken Sie ■ zweimal. (Zum Aufheben der Lesezeichen-Funktion, siehe „LESEZEICHEN-FUNKTION“ unter „SONSTIGES-“ Menü auf Seite 32.)

- Während der Wiedergabe können die folgenden Symbole im Fernsehbildschirm erscheinen:

Am Anfang einer Szene mit mehreren Sichtwinkeln.

Am Anfang einer Szene mit mehreren Tonspuren.

Am Anfang einer Szene mit mehreren Untertiteln.

• Die folgenden Symbole erscheinen ebenfalls im Fernschbildschirm, um den aktuellen Betriebszustand anzuzeigen.

||, >>, <←, ||, <<|

- Zum Deaktivieren des On-Screen-Leitsymbols siehe „BILDSCHIRM-ANLEITUNG“ unter „SONSTIGES-“ Menü auf Seite 32.

Zum Wählen von Titel/Gruppe

Während der Wiedergabe...

SHIFT GROUP/TITLE SKIP

(während des Drückens von...)

- Sie können einen Titel/eine Gruppe direkt wählen, indem Sie die Zifferntasten nach dem Drücken von GROUP/TITLE drücken (gilt nicht für DVD-VR). Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ auf Seite 8.

Zum Wählen eines Kapitels/Tracks/Datei

- Für VCD/SVCD löschen Sie PBC (siehe rechte Spalte). Während der Wiedergabe...

- Beim ersten Drücken von | gehen Sie zum Anfang des aktuellen Kapitels/Tracks/Datei zurück.

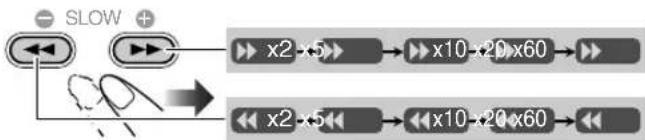

Zum Aufsuchen eines bestimmten Abschnitts

- Diese funktioniert nicht bei JPEG-Dateien.

Während der Wiedergabe...

• Bei MP3/WMA/WAV/DivX-Dateien unterscheiden sich die Suchgeschwindigkeit und die Anzeigen im Fernsehbild von den oben gezeigten.
• Es kommt kein Ton, wenn die Suche während der Wiedergabe des bewegten Bildes ausgeführt wird.

Zum Zurückschalten auf normale Wiedergabe drücken Sie DVD/CD ▶ oder USB MEMORY ▶ (je nach der aktuellen Quelle).

- Bei DivX/MPEG-1/MPEG2-Dateien können Sie bei jedem Drücken der Taste > oder < für 30 Sekunden oder 5 Minuten zu einer Szene springen, je nach den Dateien.

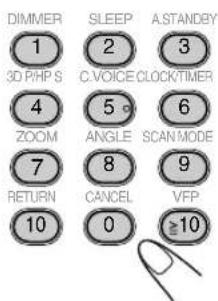

Zum direkten Aufsuchen von Material

Sie können einen Titel/Kapitel/Track/Datei direkt wählen und die Wiedergabe starten.

- Für DVD-Video können Sie einen Titel vor dem Starten der Wiedergabe wählen, während Sie ein Kapitel nach dem Starten der Wiedergabe wählen können.

DIMMER 1 3D PHP S 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE CLOCK/TIMER 5 ANGLE 8 CANCEL 0 A.STANDBY 3 6 SCAN MODE 9 VFP ≥10

- Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ auf Seite 8.

Zur Wiedergabe mit dem Disc-Menü

■ Für DVD Video:

1Rufen Sie das Disc-Menü ab.

2Wählen Sie einen Punkt im Disc-Menü.

TV CH ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ENTER/SET

- Bei manchen Discs können Sie auch Gegenstände durch Eingabe der Nummer mit den Zifferntasten wählen.

■ Für SVCD/VCD mit PBC:

Während der Wiedergabe einer Disc mit PBC erscheint „PBC“ im Display.

Wenn das Disc-Menü im Fernsehbildschirm erscheint, wählen Sie einen Gegenstand im Menü. Die Wiedergabe des gewählten Gegenstands beginnt.

DIMMER 1 3D PHP S 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCKTIMER 6 SCAN MODE 9 VFP ≥10

- Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ auf Seite 8.

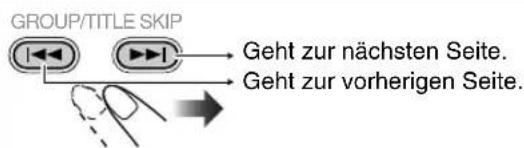

Zum Weiterschalten zur nächsten oder vorherigen Seite des aktuellen Menüs:

GROUP/TITLE SKIP Geht zur nächsten Seite. Geht zur vorherigen Seite.

Zum Zurückschalten zum vorherigen Menü:

(während des Drückens von...)

Zum Aufheben von PBC, drücken Sie ■, dann wählen Sie einen Track mit den Zifferntasten (siehe Seite 8). Die Wiedergabe startet mit dem gewählten Track.

Zum Neuaktivieren von PBC, drücken Sie ■ (zweimal, falls die Lesezeichenfunktion auf „EIN“ gestellt ist, und anschließend DVD/CD ▶.

Wiedergabe von einem digitalen Audio-

Player INFO

- Zum Anschließen eines digitalen Audio-Players siehe Seite 5.

Zum Hören von einem digitalen Audio-Player

Sie können einen an die Buchse LINE IN angeschlossenen digitalen Audio-Player hören.

- Stellen Sie immer die Lautstärke an der Anlage auf Minimum ein, bevor Sie die Wiedergabe starten.

LINE/ TV SOUND TV SOUND (Siehe Seite 9.)

Zum Einstellen des Audio-Eingangspegels

Wenn der Ton von dem Gerät, das an die

LINE IN-Buchse angeschlossen ist, zu laut oder zu leise ist, können Sie den Audio-Eingangspegel über die LINE IN-Buchse ändern (ohne die Lautstärke zu ändern).

Während „LINE“ als Quelle gewählt ist...

DVD/LINE LEVEL IN_LVL1 IN_LVL2 IN_LVL3 (Anfangseinstellung)

- Mit steigender Pegeleinstellung nimmt der Eingangspegel zu.

Zum Aktivieren von QP Link

Durch Verwendung von QP Link (Quick Portable Link) können Sie leicht die Wiedergabe von einem digitalen, an die LINE IN-Buchse angeschlossenen Player starten.

- Stellen Sie sicher, dass die Lautstärke Ihres digitalen Audio-Players hoch genug eingestellt ist, damit die Anlage das Klangsignal erkennen kann.

Wenn QP Link aktiviert ist, wird durch Anschließen eines digitalen Audio-Players an der LINE IN-Buchse und Starten der Wiedergabe folgendes ausgeführt:

- Bei eingeschalteter Anlage...

Schaltet die Quelle automatisch auf „LINE“ um. (Wenn Sie von „LINE“ auf eine andere Quelle umschalten, wird QP Link aufgehoben.)

- Während die Anlage im Standby-Betrieb ist...

Schaltet die Anlage ein und schaltet die Quelle automatisch auf „LINE“ um, ausgenommen wenn das Display ausgeschaltet ist (siehe Seite 7).

Während QP Link das Gerät abspielt...

Blasen erscheinen, wenn QP-Link arbeitet.

QPL LINE

Blasen verschwinden, wenn das Klangsignal stoppt oder zu schwach ist.

Zur Aufnahme auf einem digitalen Audio-Player

Sie können den Klang von der Anlage auf dem an die Buchse LINE OUT angeschlossenen digitalen Audio-Player aufnehmen.

1Starten Sie die Aufnahme auf dem digitalen AudioPlayer.

2Starten Sie die Wiedergabe auf Disc oder USB-Massenspeichergerät, oder stimmen Sie auf den Sender ab, den Sie aufnehmen wollen.

DVD/CD USB MEMORY FM/AM

• Vor der Aufnahme auf einem digitalen Audio-Player deaktivieren Sie QP Link oder schließen Sie den digitalen Audio-Player nicht an die LINE IN-Buchse an; andernfalls wird „LINE“ als Quelle gewählt und die Aufnahme stoppt.
• Die Klangeinstellungen (siehe Seite 12 und 13) beeinflussen nicht die Aufnahme auf dem digitalen AudioPlayer.

Zum Einstellen des Audio-Ausgangspegels

Wenn der auf dem an die Buchse LINE OUT angeschlossenen digitalen Audio-Player aufgenommene Klang zu laut oder nicht laut genug ist, können Sie den Audioeingangspegel über die Buchse LINE OUT ändern (ohne die Lautstärke zu ändern).

Während „LINE“ als Quelle gewählt ist...

- Mit steigender Pegeleinstellung nimmt der Ausgangspegel zu.

Tägliche Bedienung—Klang u. andere Einstellungen

Fernbedienung DIMMER 3D P/HP S C.VOICE CANCEL ENTER/SET AHB PRO DVD/LINE LEVEL SHIFT SOUND TURBOⅡ SLEEP A.STANDBY CLOCK/TIMER SCAN MODE VFP DISPLAY <,>,A,V BASS/TREBLE AUDIO VOL +,- FADE MUTING

Hauptgerät JVC DIMMER SOUND TURBO II VOLUME +, -

Einstellen der Lautstärke

Sie können den Lautstärkepegel von VOL MIN bis 40 (VOL MAX) einstellen.

Fernbedienung: Hauptgerät: TV VOL AUDIO VOL VOLUME

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen den Lautstärkepegel ein.

Einstellen des Klangs INFO

Zu Verstärken schweren Klangs

Dies hebt die niedrigen und hohen Frequenzen an—Sound Turbo II.

SOUND TURBO II TURBO ON TURBOOFF (Abgebrochen)

- Wenn Sound Turbo II eingeschaltet wird:

-AHB Pro (siehe unten) schaltet automatisch ein und kann nicht abgeschaltet werden. (Die AHB-Anzeige leuchtet nicht auf, obwohl die Funktion eingeschaltet ist.)

-Der Pegel der Bässe und Höhen (siehe unten) ist auf „+2“ eingestellt.

Zur Verstärkung des Tiefenklangs

Während Sound Turbo II ausgeschaltet ist, wird die Reichhaltigkeit und Fülle des Tiefenklangs deutlich bewahrt, ungeachtet der Einstellung der Lautstärke—AHB Pro (Active Hyper Bass Pro).

Zum Einstellen des Tons

Sie können die Pegel der Tiefen und Höhen von -3 bis +3 einstellen.

Zum Einstellen der Tiefen

Zum Einstellen der Höhen

Erzeugen eines 3-dimensionalen Klangfelds

—3D Phonic

• Dies fungiert nur beim Hören der Wiedergabe von einer Disc/einem USB-Massenspeichergerät.
• Diese funktioniert nicht bei MPEG-1/MPEG-2/DivX-Dateien.

Während der Wiedergabe...

ACTION Geeignet für Actionfilme und Sportprogramme.

DRAMA Erzeugt natürlichen und warmen Klang. Genießen Sie Filme in entspannter Stimmung.

THEATER Genießen Sie Klangeffekte wie in einem modernen Kino.

Verwendung von Kopfhörer-Surround

Sie können einen Surrounddeffekt beim Hören mit Kopfhörern genießen.

• Dies fungiert nur beim Hören der Wiedergabe von einer Disc/einem USB-Massenspeichergerät.
• Diese funktioniert nicht bei MPEG-1/MPEG-2/DivX-Dateien.

Während der Wiedergabe...

• Wenn Sie die Kopfhörer einstecken, während 3D Phonic aktiviert ist, schaltet Kopfhörer-Surround automatisch ein.
• Wenn 3D Phonic nicht verwendet wird und Kopfhörer-Surround eingeschaltet ist, wird durch Abtrennen der Kopfhörer 3D Phonic auf „ACTION“ gestellt.

Dialogue klar machen—Clear Voice

Bei der Wiedergabe einer Disc oder eines USB-Massenspeichergeräts können Sie die Stimme des Interpreten oder die Dialoge des Films schärfer machen—Clear Voice. Wenn Clear Voice verwendet wird, leuchtet die Anzeige (Clear Voice) im Display auf.

- Diese Funktion arbeitet nur bei Mehrkanal-Software mit Mittenkanal-Codierung und 2-Kanal-Software wenn 3D Phonic aktiviert ist.

Vorwahl des automatischen DVD-

Tonsteigerungspegels

DVD-Klang wird manchmal mit einem niedrigeren Pegel als der von anderen Discs und Tonquellen aufgezeichnet. Sie können den Steigerungsgrad für die aktuell eingelegte DVD einstellen, damit Sie nicht die Lautstärke beim Ändern der Tonquelle neu einstellen müssen.

• Dies funktioniert nur bei DVD-Video und DVD-VR.

DVD/LINE LEVEL NORMAL-MIDDLE HIGH

NORMAL Originaler Aufnahmepegel.

MIDDLE Ausgangspegel ist gesteigert (weniger als „HIGH“).

HIGH Ausgangspegel ist gesteigert (mehr als „MIDDLE“). (Anfangseinstellung)

Anpassen der Displayhelligkeit

Sie können das Displayfenster abblenden.

DIM ON Blendet das Display ab.

AUTO DIM Blendet das Display bei Wiedergabe von Standbildern/bewegten Bildern ab. • Die Abblendung wird aufgehoben, wenn die Wiedergabe stoppt.

Ändern des Abtastmodus Remote ONLY INFO

Diese Anlage unterstützt progressive Abtastung. Wählt den Videosignalausgang entsprechend dem Typ des Fernsehgeräts. Wenn Sie ein Progressivabtastung- Fernsehgerät über die COMPONENT VIDEO OUT- Buchsen anschließen, können Sie bei Wahl von „PROGRESS“ ein Bild mit sehr hoher Qualität genießen.

Vor der Wiedergabe...

RGB Für ein herkömmliches Fernsehgerät. Wählen, um die FBAS-Videosignale oder RGB-Signale über die Buchse AV (SCART) auszugeben.

Y/C Für ein herkömmliches Fernsehgerät. Wählen, um die S-Videosignale oder RGB-Signale über die Buchse AV (SCART) auszugeben.

PROGRESS Für Progressivabtastung-Fernsehgerät. Wählen, um ein progressiv abgetastetes Bild über die COMPONENT VIDEO OUT-Buchsen zu genicßen.

• D (Progressiv)-Anzeige leuchtet im Display auf.

Anpassen des Bildfarbtons

Während ein Wiedergabebild im Fernsehbildschirm gezeigt wird, können Sie einen Vorwahl-Bildfarbton wählen oder einstellen und nach eigenem Geschmack speichern.

Zum Wählen eines Vorwahl-Bildfarbtons

1 Während der Wiedergabe lassen Sie den VFP-Einstellungsbildschirm anzeigen.

SHIFT VFP ≥10 (während des Drückens von...) NORMAL GAMMA 0 HELLIGKEIT 0 KONTRAST 0 SATTGUNG 0 FARSTON 0 SCHARFE 0 Auf dem Fernsehbildschirm

2Zum Wählen eines Vorwahl-Bildfarbtons.

NORMAL Wählen Sie im Normalbetrieb diese Einstellung.

KINO Geeignet für Filmmaterial.

BENUTZER1/ Sie können die Parameter einstellen BENUTZER2 und die Einstellungen speichern.

Zum Entfernen des Bildschirms drücken Sie VFP erneut, während SHIFT gedrückt gehalten wird.

Zum Einstellen des Bildfarbtons

1 Wählen Sie „BENUTZER1“ oder „BENUTZER2“.

- Folgen Sie Schritt 1 und 2 wie in „Zum Wählen eines Vorwahl-Bildfarbtons“ erklärt.

2 Wählen Sie den einzustellen gewünschten Parameter.

TV CH + ▲ TV CH - ✓ ENTER/SET

GAMMA Einstellen, wenn die Neutralfarbe hell oder dunkel ist (-3 bis +3).

HELLIGKEIT Einstellen, wenn das gesamte Bild hell oder dunkel ist (-8 bis +8).

KONTRAST Einstellen, wenn das Helligkeitsverhältnis unnatürlich ist (-7 bis +7).

SATTIGUNG Einstellen, wenn das weißlich oder schwärzlich ist (-7 bis +7).

FARBTON Einstellen, wenn die menschliche Hautfarbe unnatürlich ist (-7 bis +7).

SCHARFE Stellen Sie ein, wenn das Bild undeutlich ist (-8 bis +8).

3Stellen Sie den Parameter ein.

4 Wiederholen Sie Schritt 2 und 3 zur Einstellung der anderen Parameter.

Zum Entfernen des Bildschirms drücken Sie VFP erneut, während SHIFT gedrückt gehalten wird.

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr können Sie keine Täglich-Timer verwenden (siehe Seite 29).

• Zum Verlassen der Uhreinstellungen drücken Sie CLOCK/TIMER (während SHIFT gedrückt gehalten wird) nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL (während SHIFT gedrückt gehalten wird). Sie können zum vorherigen Schritt zurückkehren.

1Aktiviert den Uhreinstellung-Modus.

SHIFT CLOCK/TIMER 6 (während des Drückens von...) 0:00

- Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste wiederholt, bis der Uhreinstellungsmodus gewählt ist.

2Stellen Sie die Stunde und dann die Minute ein.

PTY PTY < > ENTER/SET CLOCK ON

Jetzt beginnt die eingebaute Uhr zu arbeiten.

Zum Prüfen der aktuellen Uhrzeit bei der Wiedergabe

Beisp.: Während der Wiedergabe einer Disc...

* Nur bei der Wiedergabe einer Disc oder eines USB-Massenspeichergeräts.
** Nur bei der Wiedergabe der folgenden Discs/Dateien: DVD-VR: Programmnummer/Playlistenummer und Kapitelnummer.

MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Dateien:

Gruppe und Dateinummer.

DVD-Video: Titel und Kapitelnummer.

Automatisches Ausschalten

Automatische Bereitschaft

- Dies fungiert nur bei der Wiedergabe von einer Disc/ einem USB-Massenspeichergerät/einem digitalen AudioPlayer (mit aktiviertem QP Link).

(während des Drückens von...)

Wenn Auto-Standby verwendet wird, leuchtet die Anzeige A.STBY im Display auf.

Wenn die Wiedergabe stoppt, beginnt die Anzeige A.STBY zu blinken. Wenn ca. 3 Minuten lang keine Bedienung erfolgt, während die Anzeige blinkt, schaltet die Anlage automatisch aus (auf Standby).

• Auto-Standby arbeitet für „DVD/CD“, „USB MEM“ und „LINE“.
• Durch Umschalten der Quelle auf „FM“, „AM“ oder „TV SOUND“ wird Auto-Standby kurzzeitig deaktiviert.

Einschlaf-Timer

Sie können die Ausschaltzeit so einstellen, dass Sie zu Bett gehen können, ohne das Gerät selber auschalten zu müsse.

1Geben Sie die Zeit ein (in Minuten).

(während des Drückens von...)

2 Warten Sie, bis die eingestellte Zeit abgelaufen ist.

Zum Prüfen der Zeit bis zum Ausschalten drücken Sie SLEEP, während Sie SHIFT gedrückt halten.

- Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Erweiterte Radiofunktionen INFO

Fernbedienung DISPLAY PTY SEARCH TA/News/Info PTY + SHIFT

Empfang von UKW-Sendern mit Radio Data

System

Das Radio Data System ermöglicht es UKW-Sendern, gemeinsam mit ihrem regulären Programmsignal zusätzliche Signale auszustrahlen, die Textinformationen enthalten.

Die Anlage kann die folgenden Typen von Radio Data System-Signalen erkennen.

PS (Sendername)	Zeigt bekannte Sendernamen an.
PTY(Programmtyp)	Zeigt die Art der ausgestrahlten Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen an.
Enhanced Other Networks	Bietet Information über die Typen von Programmen, die von Radio Data System-Sendern auf verschiedenen Netzwerken ausgestrahlt werden.

Anzeigen der Radio Data System-Informationen

Während des Empfangs eines UKW-Senders...

PS Sendernamen erscheinen. „NO PS“ erscheint, wenn kein Signal gesendet wird.

PTY Der Sendeprogrammtyp wird angezeigt. „NO PTY“ erscheint, wenn kein Signal gesendet wird.

RT Vom Sender ausgestrahlte Textmeldungen werden angezeigt. „NO RT“ erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit PTY-Codes

Sie können ein bestimmtes Programm unter den Festsenderkanälen (siehe Seite 8) durch Angabe der PTY-Codes aufsuchen.

Lokalisieren eines Programms durch Vorgabe seines PTY-Codes

1 Während des Empfangs eines UKW-Senders...

SHIFT PTY SEARCH MENU/PL

(während des Drückens von...)

SELECT PTT

2 Wählen Sie einen PTY-Code (siehe Seite 17).

SHIFT (während des Drückens von...)

3Starten Sie den Suchlauf.

SHIFT PTY SEARCH MENU/PL

(während des Drückens von...)

SEARCH NEWS

Beisp. Wenn „NEWS“ gewählt ist

Die Anlage sucht 30 UKW-Festsender ab, stoppt wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, erscheint „NOTFOUND“ im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH (während SHIFT gedrückt gehalten wird) abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut (während SHIFT gedrückt gehalten wird).

Kurzfristig automatisch zu einem Programm

Ihrer Wahl umschalten

Die Enhanced Other Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, NEWS oder INFO).

- Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Beim Hören eines UKW-Senders wählen Sie den Programmtyp.

TA Verkehrsansagen in Ihrem Gebiet

NEWS Nachrichten

INFO Programm, das Ratschläge jeder Art vermittelt

Wie die Enhanced Other Networks-Funktion arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Der momentan abgestimmte Sender wird weiter empfangen.

Wenn ein Sender das Programm Ihrer Wahl auszustrahlen beginnt, schaltet die Anlage automatisch auf diesen Sender um. Die Enhanced Other Networks-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 2

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt

Die Anlage schaltet automatisch auf den betreffenden Sender um. Die Enhanced Other Networks-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 3

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

Die Enhanced Other Networks-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige zu blinken auf (die Funktion bleibt aktiv).

Beschreibung der PTY-Codes

NEWS: Nachrichten.

AFFAIRS: Aktuelle Themen, die über die Nachrichten hinaus gehen, wie Debatten und Analysen.

INFO: Programme, die einen breiten Bereich von Informationen oder Ratschlägen anbieten.

SPORT: Programme, die sich mit beliebigen Aspekten des Sportes befassen.

EDUCATE: Bildungsprogramme.

DRAMA: Hörspiele und Rundfunkserien.

CULTURE: Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.

SCIENCE: Programme zu Naturwissenschaften und Technik.

VARIED: Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmern im Studio und Interviews mit bekannten Persönlichkeiten.

POP M: Kommerzielle Musik mit populärer Beliebtheit.

ROCK M: Rockmusik.

EASY M: Aktuelle leichte Unterhaltungsmusik.

LIGHT M: Instrumentalmusik, Gesangs- und Chorwerke.

CLASSICS: Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.

OTHER M: Musikgenres, die nicht in andere Kategorien passen.

WEATHER: Wetterberichte und -vorhersagen.

FINANCE: Börsenberichte und andere finanzielle Themen.

CHILDREN: Programme des Kinderfunks.

SOCIAL: Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen.

RELIGION: Religiöse Themen.

PHONE IN: Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum.

TRAVEL: Reise-Informationen.

LEISURE: Programme über Freizeitaktivitäten.

JAZZ: Jazz-Musik.

COUNTRY: Titel aus der musikalischen Tradition der Südstaaten der USA.

NATION M: Aktuelle populäre Musik des Landes oder der Region in der Landessprache.

OLDIES: Musik aus dem „Goldenen Zeitalter“ der Popmusik.

FOLK M: Titel, deren Wurzeln in der musikalischen Tradition einer bestimmten Nation liegen.

DOCUMENT: Programme, die sich mit Untersuchungen sachlicher Themen befassen.

TEST: Sendungen, die ausgestrahlt werden, um Notsendeausrüstungen oder Gerät zu testen.

ALARM: Notdurchsagen.

NONE: Kein Programmtyp, undefiniertes oder schwer in eine Kategorie einzuteilendes Programm.

- Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.

Unverkennbare Video-Disc/Datei-Vorgänge

Fernbedienung

Einstellung des Audio-Tracks

Für DivX-Dateien/DVD-Video: Während der Wiedergabe eines Kapitels/einer Datei mit mehreren Audio-Sprachen können Sie die zu hören gewünschte Sprache wählen.

Für DVD-VR/SVCD/VCD: Bei der Wiedergabe eines Tracks können Sie den zu hören gewünschten Audio-Kanal wählen.

- Für DVD-Video/DVD-VR/SVCD/VCD: Sie können auch den Audio-Track mit der On-Screen-Leiste wählen (siehe Seite 24).

Während der Wiedergabe einer DVD-Video...

Beisp.:

Während der Wiedergabe einer DivX-Datei... Beisp.:

Während der Wiedergabe einer DVD-VR oder SVCD/VCD...

ST1/ST2/ST	Zum Hören von normalem Stereo (2-Kanal) Wiedergabe.
L1/L2/L	Zum Hören des linken Audiokanals.
R1/R2/R	Zum Hören des rechten Audiokanals.

• SVCD kann 4 Audiokanäle haben. SVCD verwendet diese 4 Kanäle normalerweise zum Aufzeichnen von 2-Kanal-Aufnahmen (ST1/ST2).

Einstellung der Untertitelsprache

Für DivX-Dateien/DVD-Video: Während der Wiedergabe eines Kapitels/einer Datei mit Untertiteln in verschiedenen Sprachen können Sie die auf dem Fernsehbildschirm angezeigte Untertitelsprache wählen.

Für DVD-VR: Während der Wiedergabe können Sie die Untertitel ein- oder ausschalten.

Für SVCD: Während der Wiedergabe können Sie die Untertitel wählen, auch wenn keine Untertitel auf der Disc aufgezeichnet sind.

- Für DVD-Video/DVD-VR/SVCD: Sie können auch die Untertitelsprache mit der On-Screen-Leiste wählen (siehe Seite 24).

Während der Wiedergabe einer DivX-Datei/DVD-Video...

1

Während der Wiedergabe einer DVD-VR...

Während der Wiedergabe einer SVCD...

Einstellung des Sichtwinkels

Nur für DVD-Video: Während der Wiedergabe eines Kapitels mit mehreren Sichtwinkeln können Sie die gleiche Szene aus verschiedenen Winkeln betrachten.

- Sie können auch die mehrfachen Sichtwinkel mit der On-Screen-Leiste wählen (siehe Seite 24).

Während der Wiedergabe...

SHIFT Angle 8 (während des Drückens von...)

Beisp.:

Spezialeffekt-Wiedergabe INFO

INFO

Standbildwiedergabe

Zur Anzeige des Standbilds:	Zum Fortsetzen der Normalwiedergabe:
Während der Wiedergabe...	Disc	USB-Massenspeichergerät

Einzelbildwiedergabe

1 Während der Wiedergabe...

Standbildwiedergabe beginnt.

2 Schalten Sie um Einzelbilder weiter.

Zum Fortsetzen der normalen Wiedergabe drücken Sie DVD/CD ▶ oder USB MEMORY ▶ (je nach der aktuellen Quelle).

Zeitlupenwiedergabe

- Diese Funktion wird nur bei der Wiedergabe von DVD-Video/DVD-VR/SVCD/VCD verwendet.

1 Während der Wiedergabe...

Standbildwiedergabe beginnt.

2 Wählen Sie die Zeitlupengeschwindigkeit.

* Nur für DVD-Video verfügbar.

Zum Fortsetzen der normalen Wiedergabe drücken Sie DVD/CD ▶.

Zur Wiederholung der vorherigen Szenen (Sofortwiederholung)

- Diese Funktion wird nur bei der Wiedergabe von DVD-Video/DVD-VR verwendet.

Während der Wiedergabe....

Die Wiedergabeposition bewegt sich um ca. 10 Sekunden vor die aktuelle Position zurück (nur innerhalb des gleichen Titels).

Zoom

1 Während der Wiedergabe...

SHIFT (während des Drückens von...) ZOOM 7

Während der Wiedergabe von DVD-Video/DVD-VR/SVCD/VCD und MPEG-1/MPEG-2/DivX-Datei:

Während der Wiedergabe einer JPEG-Datei (nicht während der Diashow verfügbar):

2Bewegen Sie die eingezoomte Position.

Zum Aufheben von Zoom drücken Sie ZOOM wiederholt (während SHIFT gedrückt gehalten wird), bis „ZOOM OFF“ im Fernsehbild erscheint.

Erweiterte Wiedergabe-Funktionen

Fernbedienung

Zifferntasten CANCEL ^,v DVD/CD ■ FM/PLAY MODE SHIFT REPEAT A-B REPEAT

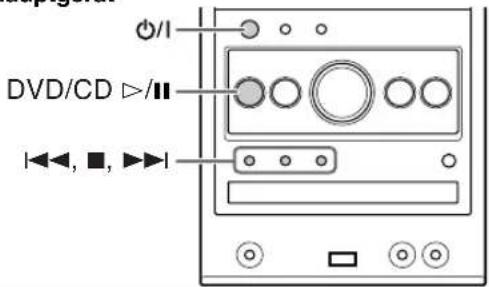

Hauptgerät

DVD/CD ▷/II ◀◀, ■, ▶▶▶

Programmierung der Wiedergabereihenfolge

—Programmwiedergabe

Sie können die Wiedergabereihenfolge der Kapitel, Tracks oder Dateien (bis zu 99) vor dem Wiedergabebeginn bestimmen.

• Programmwiedergabe kann nicht bei USB-Massenspeichergeräten, DVD-VR und JPEG/MPEG-1/MPEG-2/DivX-Dateien auf einer Disc verwendet werden.
  • Die Fortsetzen-Funktion arbeitet nicht bei Programmwiedergabe.

1Vor dem Wiedergabebeginn aktivieren Sie Programmwiedergabe.

2 Wählen Sie Kapitel, Tracks oder Dateien für Programmwiedergabe.

① Für DVD-Video- und MP3/WMA/WAV-Dateien: Wählen Sie eine Titel- oder Gruppennummer.
② Wählen Sie eine Kapitel- oder Track-/Dateinummer. • Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ auf Seite 8.

3 Wiederholen Sie Schritt 2, bis Sie das Programm fertigstellen.

4Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in der programmierten Reihenfolge.

Zum Überspringen: Zum Pausieren: Zum		Stoppen:
GROUP/TITLE SKIP	Zum Freigebendrücken Sie DVD/CD ▶.

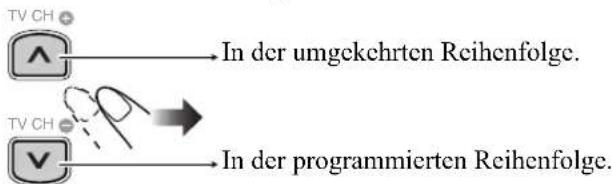

Zum Prüfen der Programminhalte

Vor oder nach der Wiedergabe...

- Sie können auch ◀◀◀ oder ▶▶▶| verwenden, um die Programminhalte zu prüfen.

Zum Modifizieren des Programms

Vor oder nach der Wiedergabe...

Zum Löschen des letzten Schritts:

SHIFT CANCEL (während des Drückens von...

Zum Löschen des gesamten Programms:
Zum Hinzufügen eines weiteren Schritts im Programm:

SHIFT 2 s. CANCEL (während des Drückens von...)

Wiederholen Sie Schritt 2 auf Seite 21.

Zum Verlassen der Programmwiedergabe

Vor oder nach der Wiedergabe...

Zufällige Wiedergabe von Titeln

—Zufallswiedergabe

Sie können alle Kapitel oder Tracks in zufälliger Reihenfolge abspielen.

- Zufallswiedergabe kann nicht bei USB-Massenspeichergeräten, DVD-VR und JPEG/MPEG-1/MPEG-2/DivX-Dateien auf einer Disc verwendet werden.

1Vor dem Wiedergabebeginn aktivieren Sie Zufallswiedergabe.

2Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in zufälliger Reihenfolge. Die Zufallswiedergabe endet, wenn die gesamte Disc abgespielt ist.

Zum Überspringen eines Kapitels/Tracks:	Zum Pausieren: Zum	Stoppen:
	Zum Freigebendrücken Sie DVD/CD ▶.

Zum Verlassen der Zufallswiedergabe

Vor oder nach der Wiedergabe...

Wiederholte Wiedergabe Remote ONLY INFO

- Für DVD-Video/DVD-VR/SVCD/VCD/CD: Sie können auch den Wiederholmodus mit der On-Screen-Leiste wählen (siehe Seite 25 und 26).

Wiederholungswiedergabe

Sie können die Wiedergabe wiederholen.

- Für DVD-Video:

Während der Wiedergabe...

• Für CD/SVCD/VCD:

Während der Wiedergabe (ohne PBC für SVCD/VCD) oder vor der Wiedergabe...

*Siehe nächste Seite.

Fortsetzung auf der nächsten Seite

- Für DVD-VR:

Bei der Wiedergabe eines Originalprogramms...

Bei der Wiedergabe einer Playliste...

- Für MPEG-1/MPEG-2/DivX/MP3/WMA/WAV-Dateien:

Während der Wiedergabe oder vor der Wiedergabe...

- Für JPEG-Dateien während der Diashow:

Während der Wiedergabe oder vor der Wiedergabe...

REP CHAP* Wiederholt das aktuelle Kapitel.

REP TTL Wiederholt den aktuellen Titel.

REP TRK* Wiederholt den aktuellen Track/Datei.

REP GRP Wiederholt die aktuelle Gruppe.

REP PG Wiederholt das aktuelle Programm.

REP PL Wiederholt die aktuelle Playliste.

REP ALL Wiederholt alle Inhalte oder programmierten Tracks/Dateien.

* Bei Programmwiedergabe und Zufallswiedergabe erscheint „REP STEP“ anstelle dieser Anzeigen, und der Wiederholmodus wechselt wie folgt für alle Discs um.

A-B-Wiederholung

Sie können die Wiedergabe eines gewünschten Abschnitts durch Festlegen des Anfangs (Punkt A) und des Endes (Punkt B) wiederholen.

- A-B-Wiederholung kann nicht für MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Dateien und manche DVDs verwendet werden.

1 Während der Wiedergabe (ohne PBC für SVCD/VCD) wählen Sie den Startpunkt (A).

(während des Drückens von...)

▶ beginnt im Display zu blinken.

• A- erscheint im Fernsehbild, wenn das Fernschgerät eingeschaltet ist.

2Wählen Sie den Endpunkt (B).

(während des Drückens von...)

hört zu blinken auf.

• A-B erscheint am Fernsehgerät.

- Sie können den Endpunkt mit der Taste ▶▶ suchen.

Zum Aufheben der A-B-Wiederholung drücken Sie REPEAT A-B erneut, während Sie SHIFT gedrückt halten.

- A-B-Wiederholung wird auch aufgehoben, wenn Sie die Wiedergabe stoppen oder das Kapitel oder den Track überspringen.

Sperre der Disc-Ausgabe—Kindersperre

Sie können das Disc-Fach sperren, so dass die eingesetzte Disc nicht entnommen werden kann.

- Dies ist möglich, nur wenn die Anlage im Standby-Betrieb ist.

Bei geschlossenem Disc-Fach...

LOCKED

(während des Drückens von...)

Zum Aufheben der Sperre, das gleiche Verfahren wiederholen.

„UNLOCKED“ erscheint im Display.

On-Screen-Vorgänge

Fernbedienung Zifferntasten TOP MENU/PG <, >, ∧, ∨ USB MEMORY ▶ DVD/CD ▶ MENU/PL ENTER/SET ON SCREEN JVC

On-Screen-Leiste-Bedienung

Sie können die Quellinformation (Disc/USB-Massenspeichergerät) und den Wiedergabestatus mit der On-Screen-Leiste prüfen (gilt nicht für MP3/WMA/WAV/JPEG-Dateien). Sie können auch einige Funktionen bei der Wiedergabe von DVD-Video/DVD-VR/SVCD/VCD verwenden.

Information über On-Screen-Leiste

DVD-Video

DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP. 1/3 1/3 1/1

DVD-VR

DVD-VR Dolby D 2/0,0ch PG 2 CHAP 3 TOTAL 0:51:58 TIME OFF CHAP. ST ON 4

SVCD

1 SVCD PROGRAM TIME OFF ST1 -/4 2 TRACK 3 TIME 0:00:58 3 4

VCD

1 VCD PROGRAM TIME OR 2 TRACK 3 TIME 0:00:58 3 4

CD

1 CD RANDOM TIME OFF 2 TRACK 3 TIME 0:00:58 3 4

MPEG-1/MPEG-2/DivX-Dateien auf einer Disc

1 FILE 2 Time 00:00:58 3

MPEG-1/MPEG-2/DivX-Dateien in einem USB-Massenspeichergerät

1 USB 2 Time 00:00:58 3

1 Disc/Quellentyp

2 Wiedergabe-Information

Dolby D Audioformat 3/2.1ch, 2/0.0 ch Kanalnummer PROGRAM,

RANDOM Aktueller Wiedergabemodus

TITLE 2

Aktueller Titel

CHAP 3

Aktuelles Kapitel

TRACK 14

Aktueller Track

PG 2

Aktuelles Programm

PL 2

Aktuelle Playliste

TIME 0:00:58

Zeitanzeigen

3 Betriebsarten

▶

Wiedergabe

▶▶

Vorwärts/Rückwärts-Suchlauf

I

Vorwärts/Rückwärts-Zeitlupe

||

Pause

□

Stopp

4 Funktionssymbole (im Pull-down-Menü)

TIME

Wählen, um die Zeitanzeige zu ändern.

OFF

Wählen, um die Wiedergabe zu wiederholen.

→

Zur Zeitsuche wählen.

CHAP. →

Zur Kapitelsuche wählen.

1/3

Wählen, um die Audiosprache oder den Kanal zu ändern (siehe auch Seite 18).

1/3

Wählen, um die Untertitelsprache zu ändern (siehe auch Seite 19).

1/3

Wählen, um den Sichtwinkel zu ändern (siehe auch Seite 19).

Zur Bedienung mit der On-Screen-Leiste

Beisp.: Wählen eines Untertitels (Französisch) für DVD-Video

Während „DVD/CD“ als Quelle gewählt ist...

1Die ganze On-Screen-Leiste anzeigen.

ON SCREEN DVD-VIDEO 02.1ch TITLE 2 CHAP 3 TIME 0:00:58 DVD-VIDEO 02.1ch TIME OFF CHAP 1/3 1/3 1/1 verschwindet

* Diese erscheint nicht bei MPEG-1/MPEG-2/DivX-Dateien.

2 Wählen (markieren) Sie den einzustellen gewünschten Menügegenstand.

3Rufen Sie das Pop-up-Fenster ab.

ENTER/SET

4Wählen Sie die gewünschte Option im Pop-up-Fenster.

TITLE 2 CHAP 3 TOTAL 1:01:58 1/3 2/3 1/1 FRANZÖSISCH

5Stellen Sie die Einstellung fertig.

ENTER/SET

Pop-up-Fenster verschwindet.

Zum Entfernen der On-Screen-Leiste

ON SCREEN

Zum Ändern der Zeitanzeige

Sie können die Zeit-Information in der On-Screen-Leiste und im Displayfenster am Hauptgerät ändern.

1 Während der Wiedergabe die ganze On-Screen-Leiste anzeigen.

DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP 1/3 1/3 1/1

2Stellen Sie sicher, dass gewählt (markiert) ist.

3Ändern Sie die Zeitanzeige.

ENTER/SET

ZEIT	Verstrichene Spielzeit des laufenden Kapitels/Tracks (gilt nicht für DVD-VR).
REM	Restliche Zeit des laufenden Kapitels/Tracks (gilt nicht für DVD-VR).
TOTAL	Vergangene Disc-Zeit.
T. REM	Restliche Zeit des Titels (DVD-Video)/Programm (DVD-VR)/Disc (SVCD/VCD).

Zum Entfernen der On-Screen-Leiste

ON SCREEN

Wiederholungswiedergabe

- Siehe auch Seite 22.

1Zeigen Sie während der Wiedergabe (ohne PBC für SVCD/VCD) die gesamte On-Screen-Leiste an.

- Wiederholmodus kann auch vor dem Starten der Wiedergabe gewählt werden (gilt nicht für DVD Video/DVD-VR).

2Wählen Sie . OFF

3Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Dolby D. 3/2.1ch TIME OFF CHAP. 1/3 1/3 1/1 AUS

4Wählen Sie den gewünschten Wiederholungsmodus.

A-B Wiederholt eine gewünschte Passage (siehe unten).

TITEL* Wiederholt den aktuellen Titel.

ALLE Wiederholt die Disc (gilt nicht für DVD) oder den programmierten Track.

KAPITEL** Wiederholt das aktuelle Kapitel.

TRACK** Wiederholt den aktuellen Track.

AUS Beendet die Wiederholfunktion.

* Während der Wiedergabe einer DVD-VR-Disc erscheint „PG“, und während der Wiedergabe einer Playliste erscheint „PL“.
** Während Programmwiedergabe und Zufallswiedergabe erscheint „SCHRITT“.

5Stellen Sie die Einstellung fertig.

ENTER/SET

A-B-Wiederholung

• Siehe auch Seite 23.
  1 Während der Wiedergabe die ganze On-Screen-Leiste anzeigen.
  2Wählen Sie . OFF
  3Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Doby D. 3/2.1ch TIME OFF CHAP. 1/3 1/3 1/1 AUS TITLE 2 CHAP 3 TOTAL 1:01:58

4Wählen Sie „A-B“.

TV CH DVD-VIDEO Dolby D 3/2.1ch TIME OFF CHAP. A-B

5Wählen Sie den Startpunkt (A).

ENTER/SET

6Wählen Sie den Endpunkt (B).

ENTER/SET

A-B-Wiederholung beginnt. Der gewählte Abschnitt wird wiederholt abgespielt.

- Bevor Sie ENTER/SET drücken, können Sie den Endpunkt mit ▶▶▶ Taste suchen.

Zum Aufheben von A-B-Wiederholung wiederholen Sie Schritt 1 bis 3, und wählen dann „AUS“ in Schritt 4.

Zeitsuche

Sie können direkt zu einem bestimmten Punkt gehen, indem Sie die vergangene Zeit vom Anfang angeben.

- Bei Programmwiedergabe und Zufallswiedergabe steht diese Funktion nicht zur Verfügung.

1Zeigen Sie während der Wiedergabe (ohne PBC für SVCD/VCD) die gesamte On-Screen-Leiste an.

- Zeitsuche kann auch vor dem Starten der Wiedergabe verwendet werden (gilt nicht für DVD Video/DVD-VR).

2Wählen Sie.

3Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP 1/3 1/3 1/1 TIME : : :

4Geben Sie die Zeit ein.

Sie können die Zeit in Stunden/Minuten/Sekunden eingeben.

DIMMER 1 3D PHP S 4 ZOOM 7 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9

Beispiele:

Zum Bewegen eines Punkts von 1 (Stunde): 02 (Minuten): 00 (Sekunden), drücken Sie 1, 0, 2, 0 und dann 0.

Zum Bewegen eines Punkts von 54 (Minuten): 00 (Sekunden), drücken Sie 0, 5, 4, 0 und dann 0.

• Es ist immer erforderlich, die Stundenstelle (auch bei „0“ Stunden) einzugeben, aber es ist nicht nötig, die abschließenden Nullen (wie die letzten beiden Stellen in den Beispielen oben) einzugeben.
• Zur Korrektur einer Fehleingabe drücken Sie den Cursor < zum Löschen der letzten Eingabe.

5Bestätigen Sie Ihre Eingabe.

ENTER/SET

Die Anlage beginnt mit der Wiedergabe der Disc ab der gewählten Spielzeit.

Kapitel-Suche

Für DVD Video/DVD-VR: Sie können die abszuspielende Kapitellnummer suchen.

- Bei Programmwiedergabe und Zufallswiedergabe steht diese Funktion nicht zur Verfügung.

1 Während der Wiedergabe die ganze On-Screen-Leiste anzeigen.

2Wählen Sie . CHAP.→

3Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TOTAL 1:01:58 TIME OFF CHAP. 1/3 1/3 1/1 CHAPTER _

4Geben Sie die gewünschte Kapitelnummer ein.

DIMMER 1 3D PHP S 4 ZOOM 7 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9

Beispiele:

Um Kapitel 5 zu wählen, drücken Sie 5.

Um Kapitel 10 zu wählen, drücken Sie 1 und dann 0.

Um Kapitel 15 zu wählen, drücken Sie 1 und dann 5.

Um Kapitel 30 zu wählen, drücken Sie 3 und dann 0.

- Zur Korrektur einer Fehleingabe drücken Sie die Zifferntasten, bis die gewünschte Nummer im Pop-up-Fenster erscheint.

5Bestätigen Sie Ihre Eingabe.

Die Anlage beginnt mit der Wiedergabe des gewählten Kapitels.

Bedienungsvorgänge im Steuerung-

Bildschirm Remote ONLY

Sie können die gewünschten Gegenstände über den Steuerung-Bildschirm für DVD-VR und MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Dateien suchen und abspielen.

Steuerung-Bildschirm für DVD-VR

Der Steuerung-Bildschirm wird im Fernsehbildschirm eingeblendet, wenn Sie ein Originalprogramm (PG) oder eine Playliste (PL) aufrufen.

Zum Wählen der Wiedergabeart

Zur Anzeige des Originalprogramms:	Zur Anzeige der Playliste:
TOP MENU/PG	MENU/PL
Zum Entfernen der Liste drücken Sie diese Taste erneut.

Beisp.: Wenn Originalprogramm gewählt ist.

ORIGINAL-PROGRAMM No Date Ch Time Title 1 03/12/06 L 12:15 La fleur 2 09/12/06 L 23:05 The last struggle 3 18/12/06 L 08:17 free flyer 4 20/12/06 L 07:47 BOOM! 5 25/12/06 L 19:38 Mr. Lawrence 6 28/12/06 L 14:20 Satisfy U ① ② ③ ④ ⑤ ⑥

Beisp.: Wenn Playliste gewählt ist.

WIEDERGABELISTE No Date Chap Length Title 1 03/12/06 002 0:23:24 Nebula G. 2 15/12/06 004 1:04:39 CDJ 3 24/12/06 013 0:41:26 Secret Garden 4 27/12/06 017 0:09:08 S. Walker ① ② ⑦ ⑧ ⑤ ⑥

① Aufgelistete Nummer
② Aufnahme-/Erstellungsdatum
③ Aufnahmekanäle
④ Aufnahmezeit
⑤ Titel
⑥ Markierungsleiste (aktuelle Wahl)
⑦ Enthaltene Kapitel
⑧ Wiedergabezeit

Zum Wählen eines Gegenstands in der Liste und Starten der Wiedergabe

TV CH ↑ TV CH ↓ ENTER/SET

- Wenn Sie die Markierungsleiste während der Wiedergabe bewegen, beginnt die Wiedergabe des gewählten Gegenstands automatisch.

Steuerung-Bildschirm für MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Dateien

Die Steuerungsansicht erscheint automatisch im TV-Bildschirm, wenn die Anlage MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Dateien auf der eingelegten Disc oder dem USB-Massenspeichergerät erkennt.

- Für Standbilder/bewegte Bildern erscheint sie bei gestoppter Wiedergabe.

Beisp.: Während der Wiedergabe einer MP3-Datei auf einer Disc.

FILE RANDOM REPEAT STEP TIME : 00:00:14 Group : 2 / 3 Spring Summer Fall Winter Track : 6 / 14 (Total 41) Cloudy.mp3 Fair.mp3 Fog.mp3 Hail.mp3 Indian summer.mp3 Track Information Title Rain Artist Album Rain.mp3 Shower.mp3 Snow.mp3 Thunder.mp3 Typhoon.mp3 Wind.mp3 Winter sky.mp3

① Aktuelle Quelle

FILE: Aktuelle Quelle ist „DVD/CD“.

USB: Aktuelle Quelle ist „USB MEM“.

② Aktuelle Gruppen-Nummer/Gesamt-Gruppenzahl

③ Aktuelle Gruppe

④ Gruppenliste

⑤ Datei-Information (nur für MP3/WMA/WAV-Dateien)

⑥ Aktuelle Datei

⑦ Zufallswiedergabe/Programmwiedergabe-Einstellung (gilt nicht für die Dateien im USB-Massenspeichergerät)

⑧ Wiederholwiedergabe-Einstellung

⑨ Verstrichene Spielzeit der laufenden Datei (gilt nicht für JPEG-Dateien)

⑩ Betriebsart-Symbol

⑪ Aktuelle Dateinummer/Gesamtzahl von Dateien in der aktuellen Gruppe (Gesamtzahl von Dateien auf der eingelegten Disc/USB-Massenspeichergerät)

⑫ Markierungsleiste (aktuelle Wahl)

⑬ Liste der Dateien

- Wenn verschiedene abspielbare Dateiten (Audio/Standbild/bewegtes Bild) auf einer Disc oder einem USB-Massenspeichergerät aufgezeichnet sind, können Sie wählen, welcher Dateityp abgespielt werden soll (siehe „DATEITYP“ im Menü „BILD“ auf Seite 31).

Zum Bewegen der Markierungsleiste zwischen Gruppenliste und Dateiliste

Bewegt die Leiste zur Dateiliste.

Bewegt die Leiste zur Gruppenliste.

Zum Wählen eines Punkts in der Liste

Bewegen Sie die Markierungsleiste zum gewünschten Gegenstand.

- Wenn Sie die Markierungsleiste bewegen, während eine MP3/WMA/WAV-Datei abgespielt wird, beginnt die Wiedergabe des gewählten Tracks automatisch.

Zum Starten der Wiedergabe

Für JPEG:
ENTER/SET	Die gewählte Datei (Standbild) wird gezeigt, bis Sie sie ändern.
DiscUSB-Massenspeichergerät	Durch Drücken einer der Tasten, je nach der aktuellen Quelle.Diashow-Wiedergabe beginnt.Jede Datei (Standbild) wird ca.3 Sekunden lang im Bildschirm gezeigt, und dann wird einzeln weitergeschaltet.Zum Aufheben der Diashow und Anzeigen des aktuellen Standbilds drücken Sie II.

- Wenn Sie mit der Wiedergabe eines Bildes beginnen, erlischt die Steuerungsansicht. Zur Anzeige der Steuerungsansicht drücken Sie TOP MENU/PG oder MENU/PL.

Täglich-Timer-Bedienungen

Fernbedienung

CANCEL < > SHIFT JVC I AUDIO CLOCK/TIMER ENTER/SET +

Einstellung des Täglich-Timers

Bei Verwendung des Täglich-Timers können Sie zu Ihrer Lieblingsmusik aufwachen.

Sie können drei Einstellungen für den Täglich-Timer speichern, aber nur je einen der Timer zur Zeit aktivieren.

• Zum Verlassen der Timereinstellungen drücken Sie CLOCK/TIMER (während SHIFT gedrückt gehalten wird) nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL (während SHIFT gedrückt gehalten wird). Sie können zum vorherigen Schritt zurückkehren.

Werkseitige Anfangseinstellungen des Täglich-Timers:

• Täglich-1: EIN-Zeit (6:00)/AUS-Zeit (8:00)/Quelle (TUNER FM 1)/Lautstärkepegel (--)
• Täglich-2: EIN-Zeit (7:00)/AUS-Zeit (9:00)/Quelle (TUNER FM 1)/Lautstärkepegel (--)
• Täglich-3: EIN-Zeit (10:00)/AUS-Zeit (12:00)/Quelle (TUNER FM 1)/Lautstärkepegel (--)

1 Wählen Sie eine der gewünschten

Timereinstellbetriebsarten—Tägl. 1 EIN-Zeit, Tägl. 2 EIN-Zeit oder Tägl. 3 EIN-Zeit.

Beisp. Wenn der Einstellmodus Täglich-Timer 1 gewählt ist

- Wenn die Uhr nicht eingestellt ist, wird die Anlage durch Drücken von CLOCK/TIMER (während SHIFT gedrückt gehalten wird) auf Uhreinstellmodus geschaltet (siehe Seite 15).

2Stellen Sie den Timer nach Wunsch ein.

Wiederholen Sie das Verfahren für folgende Einstellungen bis diese fertig sind.

① Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein.
② Stellen Sie die Stunde und dann die Minute für die Ausschaltzeit ein.
③ Wählen Sie die Wiedergabequelle—„TUNER FM“, „TUNER AM“, „DISC“, „LINE“, „USB MEM“ oder „TV SOUND“.

115C ①

④ Für „TUNER FM“ und „TUNER AM“: Wählen Sie einen Vorwahlkanal.

Für „DISC“: Wählen Sie die Titel-/Gruppe-Nummer und dann die Kapitel-/Track-/Datei-Nummer.

Für „USB MEM“: Wählen Sie die Gruppe-Nummer und dann die Track-/Datei-Nummer.

⑤ Wählen Sie den Lautstärkepegel.

- Sie können den Lautstärkepegel einstellen („1“ bis „40“ und „VOL--“).

Wenn Sie „VOL –“ wählen, ist die Lautstärke auf den beim letzten Ausschalten der Anlage eingestellten Pegel eingestellt.

Wenn die Einstellungen vorgenommen sind, erscheint die Timer-Einstellinformation der Reihe nach.

3 Schalten Sie die Anlage aus (auf Standby), wenn Sie den Timer mit eingeschalteter Anlage eingestellt haben.

Wie der Täglich-Timer arbeitet

Wenn der Täglich-Timer eingestellt ist, leuchten die Timer-Anzeige ( ) und die Timer-Nummer (1/2/3) im Display. Der Täglich-Timer wird zur gleichen Zeit an jedem Tag aktiviert, bis er manuell aufgehoben wird (siehe nächste Spalte) oder ein anderer Timer aktiviert wird.

Wenn die Einschaltzeit erreicht ist

Die Anlage schaltet ein, stimmt den festgelegten Sender ab oder startet die Wiedergabe von der festgelegten Quelle, und steigert den Lautstärkepegel allmählich innerhalb von etwa 30 Sekunden auf den voreingestellten Wert.

- Während der Täglich-Timer arbeitet, blinkt die Timer-Anzeige ( )im Display.

Wenn die Ausschaltzeit erreicht ist

Die Anlage stoppt die Wiedergabe und schaltet automatisch aus (auf Standby).

• Die Timereinstellung bleibt gespeichert, bis Sie sie ändern.

Den Täglich-Timer ein- oder ausschalten

Da der Täglich-Timer zur gleichen Zeit an jedem Tag aktiviert wird, kann es nötig sein, ihn an bestimmten Tagen aufzuheben.

Aufheben des Täglich-Timers

1 Wählen Sie den aufzuheben gewünschten Timer (TÄGL. 1, TÄGL. 2 oder TÄGL. 3).

2Den gewählten Timer ausschalten.

SHIFT während des Drückens von... CANCEL 0

Den Täglich-Timer einschalten

1 Wählen Sie den zu aktivieren gewünschten Timer (TÄGL. 1, TÄGL. 2 oder TÄGL. 3).

2Aktivieren Sie den gewählten Timer.

JIL I I SET Beisp. Wenn der Täglich-Timer 1 (TÄGL. 1) gewählt ist

3Warten Sie, bis die Anzeige erlischt.

Setup-Menü-Vorgänge INFO

Fernbedienung

,>,∧,∨ SET UP ENTER/SET JVC

Anfangseinstellungen

Sie können die Klangeinstellung der Anlage ändern.

- Das Setup-Menü kann nur verwendet werden, wenn „DVD/CD“ oder „USB MEM“ als Quelle ausgewählt ist.

1 Drücken Sie SET UP bei gestopper Wiedergabe.

SPRACHE MENÜSPRACHE ENGLISH AUDIO SPRACHE ENGLISH UNTERTITEL ENGLISH BILDSCHIRMMENÜ-SPRACHE ENGLISH

2 Drücken Sie > (oder <) zum Wählen des Menüs.
3 Drücken Sie ∨ (oder ∧) um zu dem zu ändernden Gegenstand zu gehen.

4Drücken Sie ENTER/SET.

5 Drücken Sie ∨ (oder ∧) um die Optionen zu wählen, und drücken Sie dann ENTER/SET.

Zum Entfernen einer Vorwahlanzeige Drücken Sie SET UP.

SPRACHE-Menü

Gegenstand Inhalt
MENÜSPRACHE	Sie können die anfängliche Menüsprache einer DivX-Dateien/DVD-Video wählen. (Siehe Seite 37.)
AUDIO SPRACHE	Sie können die anfängliche Audiosprache einer DivX-Dateien/DVD-Video wählen. (Siehe Seite 37.)
UNTERTITEL	Sie können die anfängliche Untertitelsprache einer DivX-Dateien/DVD-Video wählen. (Siehe Seite 37.)
BILDSCHIRMMENÜ-SPRACHE	Sie können „ENGLISCH“, „FRANZÖSISCH“, „DEUTSCH“, „TSCHECHISCH“, „SLOWAKISCH“, „POLNISCH“ oder „UNGARISCH“ als Bildschirm-Sprache wählen.

BILD-Menü

Gegenstand Inhalt
MONITOR-TYP16:9 4:3 PS	4:3 LB	Sie können den Monitor-Typ dem Fernsehgerät anpassen, wenn Sie Bilder abspielen, die für Breitbild-Fernsehgeräte erstellt sind.16:9 NORMAL (Breitbild-Fernsehgerät): Wählen Sie dies, wenn das Seitenverhältnis Ihres Breitbild-Fernsehgeräts fest auf 16:9 gestellt ist.16:9 AUTO (Breitbild-Fernsehgerät): Wählen Sie dies, wenn Sie ein normales Breitbild-Fernsehgerät haben.4:3 LETTERBOX (Briefkastenformat-Umwandlung): Für ein herkömmliches (4:3) Fernsehgerät. Zeigt ein Breitbild über die gesamte Breite des Fernsehbildschirms an, wobei das Seitenverhältnis bewahrt wird.4:3 PAN & SCAN (Pan-Scan-Umwandlung): Für ein herkömmliches (4:3) Fernsehgerät. Das Bild wird gezoomt, um den Bildschirm senkrecht auszufüllen, und die linken und rechten Seiten des Bilds werden abgeschnitten.
BILDQUELLE		Eine optimale Bildqualität erhalten Sie durch Wählen des Quellentyps der Videoquelle.AUTO: Wählen Sie normalerweise diese Option. Die Anlage erkennt den Bildtyp (Film- oder Videoquelle) des gegenwärtigen Bildes anhand seiner Information.FILM: Für ein Filmquelle-Bild.VIDEO: Für ein Videoquelle-Bild.
BILDSCHIRMSCHONER		Sie können die Bildschirmschoner-Funktion stellen (EIN oder AUS). Wenn ca. 5 Minuten lang keine Bedienung erfolgt, blendet der Fernsehbildschirm ab.
DATEITYP		Sie können den Dateityp zur Wiedergabe wählen.AUDIO: Zur MP3/WMA/WAV-Dateien Wiedergabe.STANDBILD: Zur JPEG-Dateiwiedergabe.VIDEO: Zur MPEG-1/MPEG-2/DivX-Dateien Wiedergabe.
Gegenstand Inhalt
DIGITAL-AUDIO-AUSGANG		Stellen Sie diesen Punkt korrekt ein, wenn Sie die Buchse OPTICAL DIGITAL OUT an der Rückseite verwenden.NUR PCM:Bei Anschluss an Audiogeräte, die nur mit linearen PCM-Signalen kompatibel sind.DOLBY DIGITAL/PCM:Bei Anschluss an einen Dolby-Digital-Decoder oder einen Verstärker mit eingebautem Dolby-Digital-Decoder.BISTROM/PCM:Bei Anschluss an einen DTS-Decoder oder einen Verstärker mit eingebautem DTS-Decoder.
ABWÄRTSMISCHUNG		Diese Einstellung ist für den Digital-Tonausgang wirksam, wenn „DIGITAL-AUDIO-AUSGANG“ auf „NUR PCM“ gestellt ist.DOLBY-RAUMKLANG:Wählen Sie dies bei Anschluss an einen Surround-Decoder.2-KANAL-STEREO:Wählen Sie dies bei Anschluss an einen Stereoreceiver, MD-Player, usw.
DYNAMIK-KOMPRIMIERUNG		Mit der Dolby Digital-Software kommen Sie auch bei niedrigen Lautstärkeinstellungen in den Genuss eines kräftigen Klangs.AUTO:Sie können einen kräftigen Wiedergabeton mit vollem Dynamikumpfang erhalten.EIN:Wählen Sie diese Einstellung, wenn der maximale Komprimierungseffekt angelegt werden soll, um den Klang bei niedriger Lautstärke deutlicher zu machen (besonders praktisch beim Hören von Musik spät nachts).

SONSTIGES-Menü

Gegenstand Inhalt
LESEZEICHEN-FUNKTION	Sie können die Lesezeichenfunktion wählen.EIN:Die Anlage setzt die Wiedergabe von der Stelle fort, wo die Wiedergabe gestoppt wurde.AUS:Lesczeichen is deactivated.
BILDSCHIRM-ANLEITUNG	Aktivieren (EIN) oder deaktivieren (AUS) Sie die Bildschirmanleitung.
DivX REG.	Die Anlage hat ihren eigenen Registrierungscode.Wenn nötig, können Sie ihn bestätigen.Wenn Sie eine DivX-Datei abgesielt haben, bei der der Registrierungscode aufgenommen ist, wird der Registrierungscode der Anlage für Urheberrechtsschutz überschrieben.

Zusätzliche Information

Weitere Informationen zu dieser Anlage

Anschlüsse (siehe Seite 3 bis 5)

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.
• Verwenden Sie nur Lautsprecher mit der gleichen Lautsprecherimpedanz wie auf den Lautsprecherklemmen hinten an der Anlage angezeigt.
• Die Lautsprecher sind magnetisch abgeschirmt, um Farbverzerrungen an Fernsehgeräten zu vermeiden. Bei falscher Installation können sie aber trotzdem Farbverzerrungen verursachen. Achten Sie bei der Aufstellung der Lautsprecher deshalb auf Folgendes.
• Bei Aufstellung dieser Lautsprecher in der Nähe eines Fernsehers den Netzschalter des Fernsehers ausschalten oder seinen Netzstecker aus der Steckdose ziehen, bevor die Lautsprecher installiert werden. Danach mindestens 30 Minuten warten, bis der Fernseher eingeschaltet wird.
• Manche Fernsehgeräte werden trotz Befolgung der obigen Anweisungen beeinflusst. In diesem Fall stellen Sie die Boxen weiter vom Fernsehgerät entfernt auf.

Tägliche Bedienung—Wiedergabe (siehe Seite 7 bis 11)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einige Tage lang abgespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Wiedergabe von einer Disc/ USB-Massenspeicher geräts:

- Wenn Sie die Quelle auf „DVD/CD“ oder „USB MEM“ umstellen, kann das Aktivieren der Quelle eine gewisse Zeit in Anspruch nehmen.

- Während die Anlage eine Disc liest, kann die Quelle nicht richtig auf „USB MEM“ umgeschaltet werden. In diesem Fall drücken Sie ■ und wählen dann erneut „USB MEM“ als Quelle.

- Bei manchen Discs kann sich aufgrund der Programmierung und der Disc-Struktur die tatsächliche Bedienung von der Erklärung in der Anleitung unterscheiden; derartige Unterschiede sind normal und stellen keine Fehlfunktion des Systems dar.

- Diese Anlage erkennt bis zu 150 Tracks (Dateien) pro Gruppe und bis zu 99 Gruppen auf einer Disc/einem USB-Massenspeichergerät. Die Geasamtzahl der Tracks (Dateien), die von der Anlage erkannt werden können, ist 4000.

- Wenn nicht abspielbare Dateien in einem Ordner vorhanden sind, werden diese in der Gesamt-Dateizahl mitgezählt.

– Abspielbare Dateien, die zu keiner Gruppe gehören, werden als GRUPPE 1 gehandhabt.

• Zur Wiedergabe von Dateien im USB-Massenspeichergerät...
  – Beim Anschließen eines USB-Massenspeichergeräts müssen Sie auch dessen betreffende Bedienungsanleitung beachten.
  – Schließen Sie jeweils ein USB-Massenspeichergerät zur Zeit an. Verwenden Sie keinen USB-Hub.
  – Sie können nicht ein USB-Massenspeichergerät über die Buchse USB MEMORY • laden.
• Bei der Wiedergabe einer Datei in einem USB-Massenspeichergerät trennen Sie nicht die Verbindung zum Gerät ab. Dies könnte zu Fehlfunktion sowohl an der Anlage als auch am betreffenden Gerät führen.
• JVC übernimmt keine Verantwortung für jeglichen Datenverlust in einem USB-Massenspeichergerät bei der Verwendung dieser Anlage.
  – Diese Anlage ist mit USB 2.0 Full Speed kompatibel.
• Sie können die folgenden Dateitypen in einem USB-Massenspeichergerät abspielen (maximale Datenübertragungsrate: 2 Mbps):
• Musik: MP3, WMA, WAV
• Bild : JPEG
  – Movie : MPEG-1, MPEG-2, DivX (maximale Bildrate 30 Bilder/s für progressiv)
  – Diese Anlage kann möglicherweise bestimmte Dateien nicht abspielen, obwohl ihre Formate oben aufgeführt sind.
  – Sie können nicht größere Dateien als 2 Gigabyte abspielen.
• Bei der Wiedergabe einer Daten mit einer hohen Übertragungsrate können Aussetzer in Bild oder Ton bei der Wiedergabe auftreten.
  – Diese Anlage kann nicht ein USB-Massenspeichergerät erkennen, das eine andere Bewertung als 5 V hat und nicht 500 mA überschreitet.
• Diese Anlage kann bestimmte USB-Massenspeichergerät nicht abspielen und unterstützt nicht DRM (Digital Rights Management).
  – Einen Digital Audio-Player mit einem Inhalt von mehr als 1 Gigabyte zu starten, nimmt einige Zeit in Anspruch.
• Bei DVD-VR-Wiedergabe.
  – Diese Anlage kann nur eine Disc im UDF-Bridge-Format abspielen.
  – Einzelheiten über DVD-VR-Format und die Playliste ersehen Sie aus der Bedienungsanleitung des Aufnahmegeräts.
• Für MP3/WMA/WAV-Wiedergabe...
• MP3/WMA/WAV-Discs erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppe/Datei-Konfiguration.)
• Manche MP3/WMA/WAV-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und Bedingungen.
  – Diese Anlage kann nur eine Disc mit ISO 9660 Level 1 oder Level 2 abspielen.
  – Die Anlage kann MP3/WMA/WAV-Dateien mit der Dateierweiterung <.mp3>, <.wma> oder <.wav> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
  – Wir empfehlen, MP3/WMA/WAV-Dateien immer unter den folgenden Bedingungen zu erstellen:
• Für MP3/WMA-Dateien: Mit einer Abtastfrequenz von 44,1 kHz und eine Datenübertragungsrate von 128 kbps. Dieses System kann nicht Dateien abspielen, die mit einer Bitrate von weniger als 64 kbps erstellt wurden.
• Für WAV-Dateien: Mit einer Abtastfrequenz von 44,1 kHz und einer Quantisierungsrate von 16 Bit linear PCM.

- Für Wiedergabe von JPEG-Dateien...

- Es wird empfohlen, eine Datei mit einer Auflösung von 640 x 480 aufzuzeichnen. (Wenn eine Datei mit einer Auflösung von mehr als 640 x 480 aufgezeichnet wurde, dauert es sehr lange, bis sie gezeigt wird.)

– Diese Anlage kann nur Baseline-JPEG-Dateien* abspielen. Progressive-JPEG-Dateien* oder Lossless-JPEG-Dateien* können nicht abgespielt werden.

* Baseline-JPEG-Format: Verwendet für Digitalkameras, Web usw. Progressive-JPEG-Format:Verwendet für Web. Lossless-JPEG-Format: Ein alter Typ, der heute selten verwendet wird.

– Die Anlage kann JPEG-Dateien mit der Dateierweiterung <.jpg> oder <.jpeg> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).

– Diese Anlage kann u.U. JPEG-Dateien nicht richtig abspielen, wenn diese von anderen Geräten als Digitalkameras aufgenommen wurden.

- Für MPEG-1/MPEG-2-Wiedergabe...

– Die Anlage kann MPEG-1/MPEG-2-Dateien mit der Dateierweiterung <.mpg> oder <.mpeg> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).

– Das Stream-Format muss dem MPEG System/Programm-Stream entsprechen.

- 720 x 576 Bildpunkte (25 Bilder/s)/720 x 480 Bildpunkte (30 Bilder/s) wird für die höchste Auflösung empfohlen.

– Diese Anlage unterstützt auch die Auflösungen 352 x 576/480 x 576/352 x 288 Bildpunkte (25 Bilder/s) und 352 x 480/480 x 480/352 x 240 Bildpunkte (30 Bilder/s).

- Das Dateiformat soll MP@ML (Main Profile @ Main Level)/SP@ML (Simple Profile @ Main Level)/MP@LL (Main Profile @ Low Level) sein.

– Audio Streams müssen mit MPEG1 Audio Layer-2 oder MPEG2 Audio Layer-2 übereinstimmen.

- Bei DivX-Wiedergabe...

- Diese Anlage kann nur eine Disc im UDF-Bridge-Format abspielen. "Multi-border" ist nicht unterstützt.

– Die Anlage unterstützt alle Versionen von DivX® Video (einschließlich DivX® 6).

– Die Anlage unterstützt DivX-Dateien mit einer Auflösung von 720 x 480 Bildpunkten oder weniger (30 Bilder/s) und 720 x 576 Bildpunkten oder weniger (25 Bilder/s).

– Audio Stream muss mit Dolby Digital, MPEG1 Audio Layer-2 oder MPEG Audio Layer-3 (MP3) übereinstimmen.

– Die Anlage kann DivX-Dateien mit der Dateierweiterung <.divx>, <.div> oder <.avi> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).

– Die Anlage unterstützt nicht GMC (Global Motion Compression).

– Dateien, die mit Zeilensprung-Abtastung codiert sind, werden möglicherweise nicht richtig abgespielt.

Wiedergabe von einem digitalen Audio-Player:

- Wenn QP Link aufgrund eines schwachen Klangsignals von der Buchse LINE IN versagt, kann die Auto-Standby-Funktion die Anlage ausschalten, wenn Sie Klang von den Lautsprechern hören.

In solchen Fällen stellen Sie den Lautstärkepegel der Komponente höher ein, so dass die Anlage das Klangsignal erkennen kann.

- Durch Umschalten von „LINE“ auf eine andere Quelle, während QP Link arbeitet, wird QP Link zeitweilig deaktiviert.

In diesem Fall wird QP Link auf folgende Weise neu aktiviert:

– Drücken Sie zweimal auf QP LINK an der Fernbedienung.

– Den Stecker der Komponente von der Buchse LINE IN abziehen und dann neu einstecken.

- Wenn Sie QBercitschaft/cin) drücken, um die Anlage auszuschalten, oder wenn der voreingestellte Timer die Anlage bei arbeitendem QP Link ausschaltet, deaktiviert die Anlage QP Link kurzzeitig.

In solchen Fällen wird QP Link auf folgende Weise neu aktiviert:

- Wenn das Klangsignal von der Buchse LINE IN stoppt oder etwa 30 Sekunden nach dem Ausschalten der Anlage zu schwach ist.

– Beim erneuten Einschalten.

- QP Link kann aktiviert werden, wenn Sie zum ersten Mal die Komponente an die LINE IN-Buchse anschließen oder davon abtrennen. Das ist keine Fehlfunktion.

- QP Link arbeitet nicht, wenn das Display ausgeschaltet ist (siehe Seite 7).

Tägliche Bedienung—Klang u. andere Einstellungen (siehe Seite 12 bis 15)

Einstellen des Klangs:

- Diese Funktion beeinflusst auch den Klang über die Kopfhörer.

Ändern des Abtastmodus:

- Sie können den Abtastmodus in den folgenden Fällen nicht auf Progressiv umstellen:

- Wenn Ihr Fernschgerät nicht Progressiv-Videocingang unterstützt.

- Wenn Sie Ihr Fernsehgerät nicht an die Anlage über ein Component-Videokabel angeschlossen haben.

Einstellung der Uhr:

- „0:00“ blinkt im Displayteil, bis Sie die Uhr einstellen.

- Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall muss die Uhrzeit neu eingestellt werden.

Erweiterte Radiofunktionen (siehe Seite 16 und 17)

- Wenn Sie mehr über Radio Data System erfahren wollen, besuchen Sie «http://www.rds.org.uk».

- Wenn das System die Radio Data System-Information mit Verspätung anzeigt — PS-, PTY-, RT-Signals, erscheinen „WAIT PS“, „WAIT PTY“, oder „WAIT RT“ während der Suche.

Unverkennbare Video-Disc/Datei-Vorgänge (siehe Seite 18 bis 20)

Einstellung des Audio-Tracks:

- Bei manchen Discs/Dateien können Sie nicht die Audiosprachen bei der Wiedergabe ändern.

Spezialeffekt-Wiedergabe:

- Während der Zeitlupenwiedergabe kommt kein Ton.

- Bei nahe herangezoomter Einstellung kann das Bild körnig wirken.

Erweiterte Wiedergabe-Funktionen (siehe

Seite21 bis23)

Programmierung der Wiedergabereihenfolge—

Programmwiedergabe:

- Während der Programmierschritte... Ihr Eintrag wird ignoriert, wenn Sie versucht haben, eine Gegenstandsnummer zu programmieren, die auf der Disc nicht vorhanden ist (z.B. Wahl von Track 14 auf einer Disc, die nur 12 Tracks enthält).

Wiederholte Wiedergabe:

- A-B-Wiederholung steht nur innerhalb des gleichen Titels/Programms/Tracks zur Verfügung.

On-Screen-Vorgänge (siehe Seite 24 bis 28)

On-Screen-Leiste-Bedienung:

- Bei DVD-VR, erscheint „PG“ oder „PL“ anstelle von „TITLE“ im On-Screen-Balken.

Täglich-Timer-Bedienungen (siehe Seite 29 und 30)

Einstellung des Täglich-Timers:

• Wenn Sie den Festsender oder die Tracknummer bei der Timereinstellung nicht richtig angeben, wird der momentan gewählte Sender oder der erste Track bei der Timeraktivierung abgespielt.
• Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer.
• Wenn Sie DVD-Video als Quelle wählen, arbeitet der Täglich-Timer nicht richtig.
• Wenn Sie den Einschlaf-Timer einstellen, nachdem der Täglich-Timer mit der Wiedergabe der gewählten Signalquelle begonnen hat, wird die Einstellung des Täglich-Timers aufgehoben.

Setup-Menü-Vorgänge (siehe Seite 31 und 32)

Allgemein:

- Wenn der obere und untere Teil des Menüs abgeschnitten ist, stellen Sie die Bildgröße mit dem Bildgrößenregler des Fernsehgeräts ein.

SPRACHE-Menü:

- Wenn die für „MENÜSPRACHE“, „AUDIO SPRACHE“ oder „UNTERTITEL“ gewählte Sprache nicht aufgezeichnet ist, wird die Originalsprache als anfängliche Sprache verwendet.

BILD-Menü—MONITOR-TYP:

• Auch wenn „4:3 PS“ gewählt ist, kann die Bildschirmgröße bei der Wiedergabe einer Disc/Datei 4:3 Letterbox werden. Dies hängt davon ab, wie die Discs bespielt sind.
• Wenn Sie „16:9“ für ein Bild mit dem Seitenverhältnis 4:3 wählen, ändert sich das Bild leicht aufgrund des Vorgangs der Umrechnung der Bildbreite.

SONSTIGES-Menü—BILDSCHIRM-ANLEITUNG:

- Das Setup-Mcnü und der On-Screen-Balken erscheinen (und werden aufgezeichnet), auch wenn diese Funktion auf „AUS“ gestellt ist. Untertitel und die Information zum Heranzoomen erscheinen ungeachtet dieser Einstellung im Display.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie Ihre Discs und Mechanismen immer sauber.

Umgang mit Discs

• Entnehmen Sie die Disc aus ihrer Hülle, indem Sie immer den Mittenhalter der Hülle leicht eindrücken und die Disc an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disc, und biegen Sie die Disc nicht.
• Setzen Sie die Disc nach der Verwendung in die Hülle zurück, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disc zu zerkratzen, wenn Sie sie in ihre Hülle zurücksetzen.
• Schützen Sie die Disc for direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disc:

Wischen Sie die Disc mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf folgendes achten:
  – NICHT mit einem harten Lappen abwischen.
  – NICHT gewaltsam abwischen.
  – NICHT mit Lösungsmitteln wie Verdünner oder Benzol abwischen.
  – NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
  – NICHT Gummi- oder Plastikteile längere Zeit in Berührung lassen.

Zum Abnehmen der Lautsprecherbespannungen:

Löcher Vorsprung Lautsprecherbespannung

Störungssuche

Allgemein:

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

⇒Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken ihn erneut ein.

Unfähig, die Anlage von der Fernbedienung zu steuern.

⇒Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor an der Anlage.

⇒Die Batterien sind erschöpft.

Kein Ton.

⇒Lautsprecherverbindungen sind falsch oder locker.

⇒Kopfhörer sind angeschlossen.

Kein Bild erscheint auf dem Fernsehbildschirm.

⇒Die Videokabelverbindungen können falsch oder locker sein.

Kein Bild erscheint im Fernsehbildschirm, das Bild ist verschwommen, oder das Bild ist in zwei Teile geteilt.

⇒ Die Anlage ist an ein Fernsehgerät angeschlossen, das Progressiv-Videoeingang nicht unterstützt.

⇒ Falscher Abtastmodus ist gewählt (siehe Seite 14).

⇒Wenn Sie das Netzkabel abziehen und wieder anschließen, kann der Abtastmodus zurück auf die anfängliche Einstellung schalten („RGB“) (siehe Seite 14).

Der linke und rechte Bildrand fehlt im Bildschirm.

⇒Wählen Sie „4:3 LB“ für „MONITOR-TYP“ (siehe Seite 31).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen.

⇒Antennenverbindungen sind falsch oder locker.

⇒Die AM-Rahmenantenne ist zu nahe am System.

⇒Die UKW-Antenne ist nicht richtig ausgestreckt und platziert.

Disc/USB-Massenspeichergerät-Wiedergabevorgänge:

Die Disc wird nicht abgespielt.

⇒ Sie haben eine Disc mit einem anderen Regionalcode als „2“ eingesetzt. („RG ERROR“ erscheint im Display.)

⇒ Die Disc ist umgekehrt eingesetzt. Setzen Sie die Disc mit der Beschriftungsseite nach oben weisend ein.

ID3-Tag an einer MP3-Datei kann nicht gezeigt werden.

⇒Es gibt zwei Typen von ID3-Tag—Version 1 und Version 2. Diese Anlage kann nur die ID3-Tag Version 1 zeigen.

Gruppen und Tracks werden nicht erwartungsgemäß abgespielt.

⇒Die Wiedergabe-Reihenfolge wird bestimmt, wenn Gruppen und Tracks aufgenommen werden. Dies hängt von der Schrecibanwendung ab.

MP3-, WMA-, WAV-, JPEG-, MPEG-1-, MPEG-2- oder DivX-Dateien werden nicht abgespielt.

⇒Die Disc oder das USB-Massenspeichergerät kann verschiedene Arten von Tracks (z.B. MP3/WMA/WAV/JPEG) enthalten. In diesem Fall können Sie nur die Dateien abspielen, die mit der Einstellung „DATEITYP“ (siehe Seite 31) gewählt wurden.

⇒Sie haben die Einstellung „DATEITYP“ geändert, nachdem die Anlage die Disc oder das USB-Massenspeichergerät gelesen hat. In diesem Fall legen Sie die Disc neu ein oder trennen das USB-Massenspeichergerät ab und schließen es erneut an.

Der Disc-Klang ist unterbrochen.

⇒Die Disc ist zerkratzt oder schmutzig.

Es erscheint kein Untertitel im Display, obwohl Sie die anfängliche Untertitelsprache gewählt haben.

⇒Manche DVDs/DivX-Dateien sind so programmiert, dass sie anfänglich keinen Untertitel zeigen. In diesem Fall drücken Sie SUBTITLE nach dem Starten der Wiedergabe (siehe Seite 19).

Die Audio-Sprache unterscheidet sich von der als anfängliche Audiosprache gewählten.

⇒Manche DVDs/DivX-Dateien sind so programmiert, dass sie immer anfänglich die Originalsprache verwenden. In diesem Fall drücken Sie AUDIO/MPX nach dem Starten der Wiedergabe (siehe Seite 18).

Das Disc-Fach öffnet oder schließt sich nicht.

⇒Das Netzkabel ist nicht ordnungsgemäß eingesteckt.

⇒Kindersicherung ist aktiv. „LOCKED“ erscheint im Displayfenster (siehe Seite 23).

QP Link-Bedienvorgänge:

Die Anlage schaltet automatisch ein, auch wenn die Anlage mit Timer auf Standby geschaltet war oder wenn Sie die Anlage auf Standby geschaltet haben, während die Wiedergabe auf dem digitalen Audio-Player lief.

⇒In diesem Fall deaktivieren Sie QP Link oder stoppen die Wiedergabe auf dem an die LINE IN-Buchse angeschlossenen digitalen Audio-Player.

Timer-Bedienungen:

Täglich-Timer arbeitet nicht.

⇒ Die Anlage war bei Erreichen der Einschaltzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.

Täglich-Timer startet nicht die Wiedergabe.

⇒Die eingelegte Disc ist eine DVD-Video. Wechseln Sie die Disc.

Sprachcode-Liste

AA Afar

AB Abchasien

AF Afrikaans

AM Ameharisch

AR Arabisch

AS Assamesisch

AY Aymara

AZ Ascorbaijanisch

BA Bashkir

BE Welbrussisch

BG Bulgarisch

BH Bihari

BI Bislama

BN Bengali, Bangla

BO Tibetanisch

BR Bretonisch

CA Katalanisch

CO Korsisch

CY Walisisch

DA Dänisch

DZ Bhutani

EL Griechisch

EO Esperanto

ET Estländisch

EU Baskisch

FA Persisch

FI Finnisch

FJ Fidschi

FO Faröisch

FY Friesisch

GA Irisch

GD Schottisch Gälisch

GL Galizisch

GN Guarani

GU Gujarati

HA Haussa

HI Hindi

HR Kroatisch

HY Armenisch

IA Interlingua

IE Interlingue

IK Inupiak

IN Indonesisch

IS Isländisch

IW Hebräisch

JI Jiddisch

JW Javanesisch

KA Georgisch

KK Kazakh
KL Grönländisch
KM Kambodianisch
KN Kannadisch
KO Korcanisch (KOR)
KS Kashmirisch
KU Kurdisch
KY Kirghisisch
LA Lateinisch
LN Lingala
LO Lactianisch
LT Litauisch
LV Lettisch
MG Malagasy
MI Maori
MK Mazedonisch
ML Malayalam
MN Mongolisch
MO Moldavisch
MR Marathi
MS Malayisch (MAY)
MT Maltesisch
MY Burmesisch
NA Nauru
NE Nepalesisch
NL Holländisch
NO Norwegisch
OC Occitan
OM (Afàn) Oromo
OR Oriya
PA Panjabi
PS Pashto, Pushto
PT Portugiesisch
QU Quechua
RM Rätoromanisch
RN Kirundi
RO Rumänisch
RW Kinyarwanda
SA Sanskrit
SD Sindhi
SG Sangho
SH Serbo-Kroatisch
SI Singhalcsisch
SL	Slovenisch
SM Samoanisch
SN Shona
SO Somalisch
SQ Albanisch

SR Serbisch
SS Siswati
ST	Sesotho
SU Sundanesisch
SV Schwedisch
SW Suahili
TA Tamil
TE Telugu
TG Tajik
TH Thailändisch
TI Tigrinya
TK Turkmenisch
TL Tagalog
TN Setswana
TO Tonga
TR Türkisch
TS	Tsonga
TT Tatar
TW Twi
UK Ukrainisch
UR Urdu
UZ Usbckisch
VI Vietnamesisch
VO Volapük
WO	Wolof
XH Xhosa
YO Yoruba
ZU Zulu

OPTICAL DIGITAL OUT-Signale

Wiedergabe-Disc/Datei BITSTROM/P	Ausgangssignale
	CM DOLBY DIGITAL/PCM	NUR PCM
DVD-Video mit 48 kHz, 16/20/24 Bit linear PCM	48 kHz, 16 Bit linear PCM*
mit 96 kHz, linear PCM 48 kHz, 16	Bit linear PCM
mit Dolby Digital Dolby Digital Bitstream 48 kHz, 16 Bit linear PCM
mit DTS DTS Bitstream 48 kHz, 16	Bit linear PCM
DVD-R/-RW im DVD-VR-Format mit 48 kHz, 16/20/24 Bit linear PCM	48 kHz, 16 Bit linear PCM*
mit Dolby Digital Dolby Digital Bitstream 48 kHz, 16 Bit linear PCM
SVCD/VCD/CD 44,1 kHz, 16 Bit linear PCM/48 kHz, 16 Bit linear PCM
CD mit DTS DTS Bitstream 44,1 kHz, 16 Bit linear PCM
MP3/WMA/WAV/MPEG-1/MPEG-2 32/44,1/48 kHz, 16 Bit linear PCM
DivX-Disc/Datei mit MP2, MP3	32/44,1/48 kHz, 16 Bit linear PCM
mit Dolby Digital Dolby Digital Bitstream			32/44,1/48 kHz, 16 Bit Linear PCM

* Bei der Wiedergabe bestimmter DVDs können Digitalsignale mit 20 Bit oder 24 Bit (in ihrer Original-Bitrate) über den Anschluss OPTICAL DIGITAL OUT ausgegeben werden, wenn die Discs nicht kopiergeschützt sind.

Bedienung von JVC-Fernsehgeräten mit der Fernbedienung

Fernbedienung TV CH +,- SHIFT +/I TV TV/VIDEO +,- TV VOL

Sie können diese Fernbedienung zur Steuerung von JVC-Fernsehgeräten verwenden.

∅/I Fernsehgerät Zum Ein- und Ausschalten des Fernsehgeräts.

TV/VIDEO Zum Ändern des Eingangsmodus.

Halten Sie SHIFT gedrückt und drücken...

TV VOL +,-	Stellen Sie die Lautstärke ein.
TV CH +,-	Zum Wechseln des Kanals.

Technische Daten

Verstärkersektion—CA-UXG49/CA-UXG48

Ausgangsleistung:

40 W (20 W + 20 W) bei 6 Ω (10% Klirrfaktor)

Audio-Eingang LINE IN:

500 mV/50 kΩ (bei „IN_LVL1“)

250 mV/50 kΩ (bei „IN_LVL2“)

125 mV/50 kΩ (bei „IN_LVL3“)

Audio-Ausgang LINE OUT:

1,0 Vrms (47 kΩ) (bei „OUT_LVL1“)

2,0 Vrms (47 kΩ) (bei „OUT_LVL2“)

Digitalausgang OPTICAL DIGITAL OUT:

-21 dBm bis -15 dBm (660 nm ±30 nm)

Digitaleingang: USB MEMORY

Videoausgang:

Farbsystem: PAL (Zeilensprung/progressiv)

Composite-Video (FBAS): 1 V(s-s)/75 Ω

S-VIDEO: Y (Luminanz) 1 V(s-s)/75 Ω

C (Chrominanz, Burst) 0,3 V(s-s)/75 Ω

RGB: 0,7 V(p-p)/75 Ω

COMPONENT: (Y) 1 V(s-s)/75 Ω

(P_B / P_R)0,7V(s - s) / 75

Lautsprecherimpedanz: 6 Ω – 16 Ω

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz – 108,00 MHz

AM- (MW-) Abstimmbereich: 522 kHz – 1 629 kHz

Disc-Player-Sektion

Abspielbare Disc:DVD-Video/CD/VCD/SVCD/

CD-R/CD-RW (CD/SVCD/VCD/MP3/

WMA/WAV/JPEG/MPEG-1/MPEG-2/

DivX-Format)

DVD-R/-RW (DVD-VR/DVD-Video/

MP3/WMA/WAV/JPEG/MPEG-1/

MPEG-2/DivX-Format)

+R/+RW (DVD-Video/MP3/WMA/

WAV/JPEG/MPEG-1/MPEG-2/

DivX-Format)

DVD-ROM (MP3/WMA/WAV/JPEG/

MPEG-1/MPEG-2/DivX-Format)

Dynamikumfang: 80 dB

Horizontalauflösung: 500 Zeilen

Gleichlaufschwankungen: Unter der Messgrenze

USB-Sektion

Abspielbare Dateien: MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/DivX-Format

USB-Spezifikation: Kompatibel mit USB 2,0 Full Speed

Kompatibles Gerät: Massenspeicherung Klasse

Kompatibles System: FAT16, FAT32

Bus-Stromversorgung: 500 mA/5 V

Allgemein

Stromversorgung: Wechselspannung 230 V ∼ , 50 Hz

Leistungsaufnahme: 26 W (im Betrieb)

7 W (bei Standby)

1 W (bei Display-Aus-Modus)

Abmessungen (ca.): 175 mm x 251 mm x 247 mm

(B/H/T)

Gewicht (ca.): 2,6 kg

Lautsprecher—SP-UXG49/SP-UXG48

Lautsprechereinheiten: Hochtöner: 1,5 cm Kalotte x 1

Tieftöner: 10 cm Konus x 1

Impedanz: 6 Ω

Abmessungen (ca.): 145 mm x 251 mm x 175 mm

(B/H/T)

Gewicht (ca.): je 1,7 kg

Mitgeliefertes Zubehör

Siehe Seite 3.

Änderungen bei Design und technischen Daten bleiben vorbehalten.

- Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

- „DTS“ ist ein eingetragenes Warenzeichen von DTS, Inc. und „DTS 2.0 + Digital Out“ ist ein Warenzeichen von DTS, Inc.

- „Offizielles DivX® Ultra-zertifiziertes Produkt“ „Wiedergabe aller DivX®-Videos (einschließlich DivX® 6) sowie verbesserte Wiedergabe von DivX®-Media-Dateien und des DivX-Media-Formats“ „DivX, DivX Ultra Certified und die zugehörigen Logos sind Marken von DivX, Inc. und werden unter Lizenz verwendet.“

- Microsoft und Windows Media sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

- Dieses Produkt beinhält urheberrechtlich geschützte Technik mit dem Schutz von U.S.-Patenten und anderen intellektuellen Eigentumsrechten. Der Gebrauch dieser urheberrechtlich geschützen Tecnik ist dutch Macrovision genehmigen zu lassen und nur für den Heimgebrauch und die Betrachtung in begrenztem Ausmaß vorgesehen, soweit nicht ausdrücklich von Macrovision genehmigt. Rückwärtige Entwicklung oder Zerlegung ist verboten.

- „KONSUMENTEN SOLTEN BEACHTEN, DASS NICHT ALLE HOCH AUFLÖSENDEN FERNSEHGERÄTE MIT DIESEM PRODUKT VOLL KOMPATIBEL SIND UND STÖRSIGNALE IM BILD HERVORRUFEN KÖNNEN. IM FALL VON 525 ODER 625 BILDSTÖRUNGEN BEI DER PROGRESSIVEN ABTASTUNG WIRD DEM BENUTZER EMPFOHLEN, DEN ANSCHLUSS AUF DIE AUSGABE „STANDARD-DEFINITION“ UMZUSTELLEN. BEI FRAGEN ZUR KOMPATIBILITÄT UNSERER FERNSEHGERÄTE MIT DIESEM MODELL 525p UND 625p DVD-PLAYER KONTAKTIEREN SIE BITTE UNSEREN KUNDENDIENST“.

Teile-Index

Fernbedienung

Taste Seite
∅/1 AUDIO	25	7, 30
∅/1 TV	26	38
■	15	9, 10, 21, 22
▶▶, ◀◀	17	8, 10
▶▶!, ◀◀	38	8, 10, 21, 22
II	16	9, 20 – 22, 28
^, ∨, >, <, ENTER/SET	11	8, 10, 14 – 16, 19 – 21, 25 – 31
⊂(Sofortwiederholung)	36	20
3D P/HP S	5	13
A.STANDBY	24	15
AHB PRO	20	12
ANGLE	7	19
AUDIO/MPX	19	18
AUDIO VOL +, -	41	7, 12
BASS/TREBLE	43	12
C.VOICE	4	13
CANCEL	9	15, 22, 29, 30
CLOCK/TIMER	27	15, 29, 30
DIMMER	3	7, 13
DISPLAY	30	15, 16
DVD/CD ▶	14	7, 9 – 11, 20 – 22, 28
DVD/LINE LEVEL	21	11, 13
FADE MUTING	42	12
FM/AM	34	7, 8, 11
FM/PLAY MODE	39	8, 21, 22
GROUP/TITLE	37	9
GROUP/TITLE SKIP	38	9
LINE/TV SOUND	35	7, 9, 11
MENU/PL	32	10, 27, 28
Zifferntasten	1	8, 10, 26, 27
ON SCREEN	33	25
PTY ⊕, ●	11	16
PTY SEARCH	32	16
QP LINK	20	11
REPEAT	40	22
REPEAT A-B	40	23
RETURN	8	10
SCAN MODE	29	14
SET UP	12	31
SHIFT	22	7, 9, 10, 12 – 17, 19, 20, 22, 23, 29, 30, 38
SLEEP	2	15
SLOW ⊕, ●	17	20
SOUND TURBO II	23	12
SUBTITLE	18	19
TA/News/Info	12	17
TOP MENU/PG	10	10, 27, 28
TV CH ⊕, ●	11	38
TV/VIDEO	28	38
TV VOL +, -	41	38
USB MEMORY ▶	13	7, 9 – 11, 20, 28
VFP	31	14
ZOOM	6	20

Hauptgerät

Taste Seite
∅/I & STANDBY-Lämpchen	3	7, 23
■	6	9, 23
▲	16	9
▶▶UP, DOWN ◀◀	7,15	8, 10, 21
DIMMER	2	7, 13
Display	1	6
DVD/CD ▷II	5	7, 9, 11, 20, 28
FM/AM	13	7, 8, 11
LINE IN/OUT	12	5
LINE/TV SOUND	14	7, 9, 11
PHONES	9	7
Fernbedienungssensor	10	5
SOUND TURBO II	11	12
USB MEMORY-Buchse	8	5
USB MEMORY ▷II	4	7, 9, 11, 20, 28
VOLUME +,-	12	12

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

Diese Fernbedienung kann auch JVC-Fernsehgeräte steuern (siehe Seite 38).

Hauptgerät

JVC ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗

Introduction

Technische gegevens.... 39

Dynamisch bereik: 80 dB
