GEBRUIKSAANWIJZING KDC100UBS KENWOOD

Informatie over het weggooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbool geeft aan dat gebruikte elektrische, elektronische producten en batterijen niet bij het normale huishoudelijke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.

Conformiteitsverklaring met betrekking tot de EMC-richtlijn van de Europese Unie Conformiteitsverklaring met betrekking tot de RoHS richtlijn van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-vertegenwoordiger:

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, Nederland

Markering op produkten die laserstralen gebruiken

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

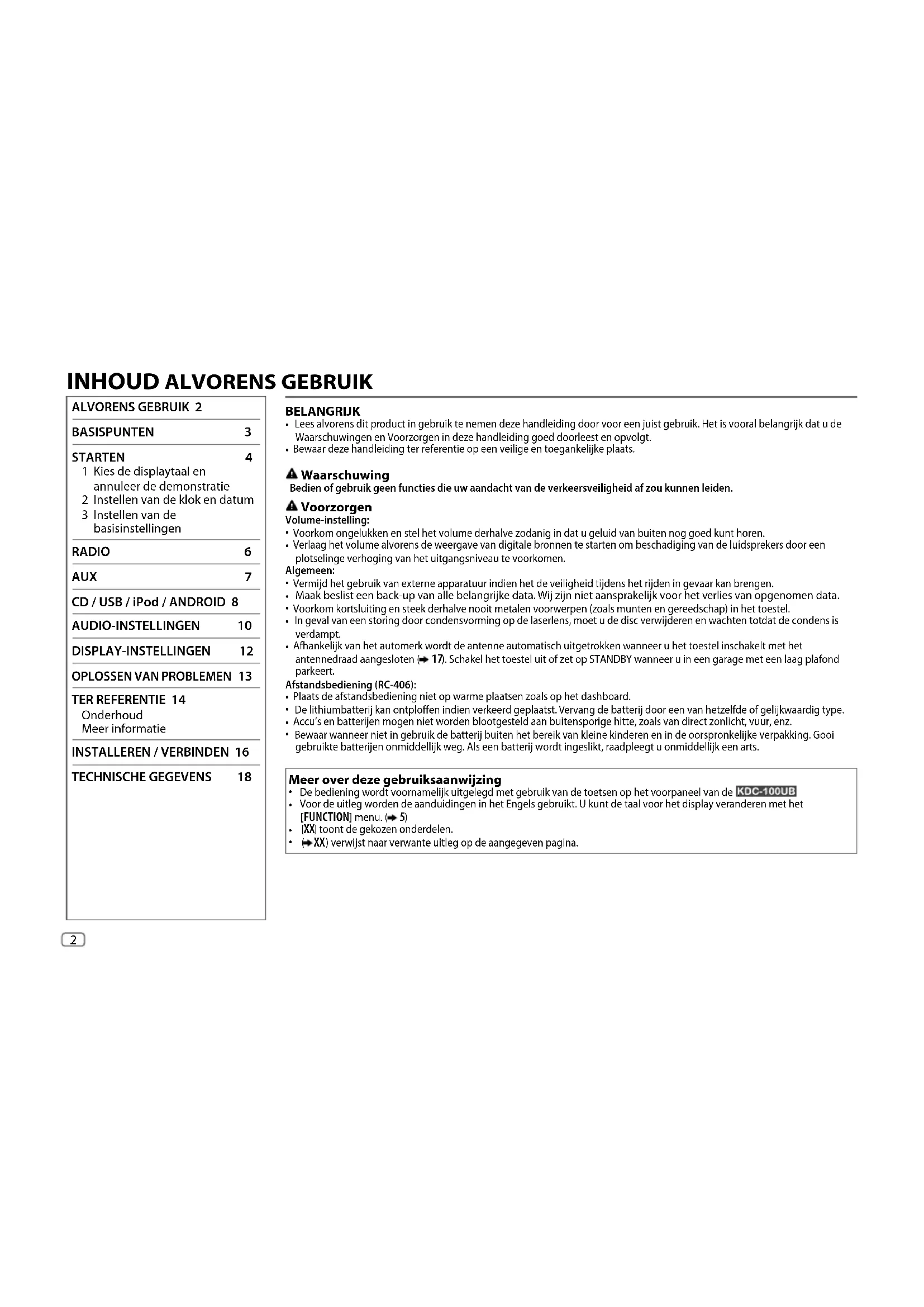

1	Kies de displaytaal enannuleer de demonstratie
2	Instellen van de klok en datum
3	Instellen van debasisinstellingen

RADIO

6

AUX

7

Onderhoud

Meer informatie

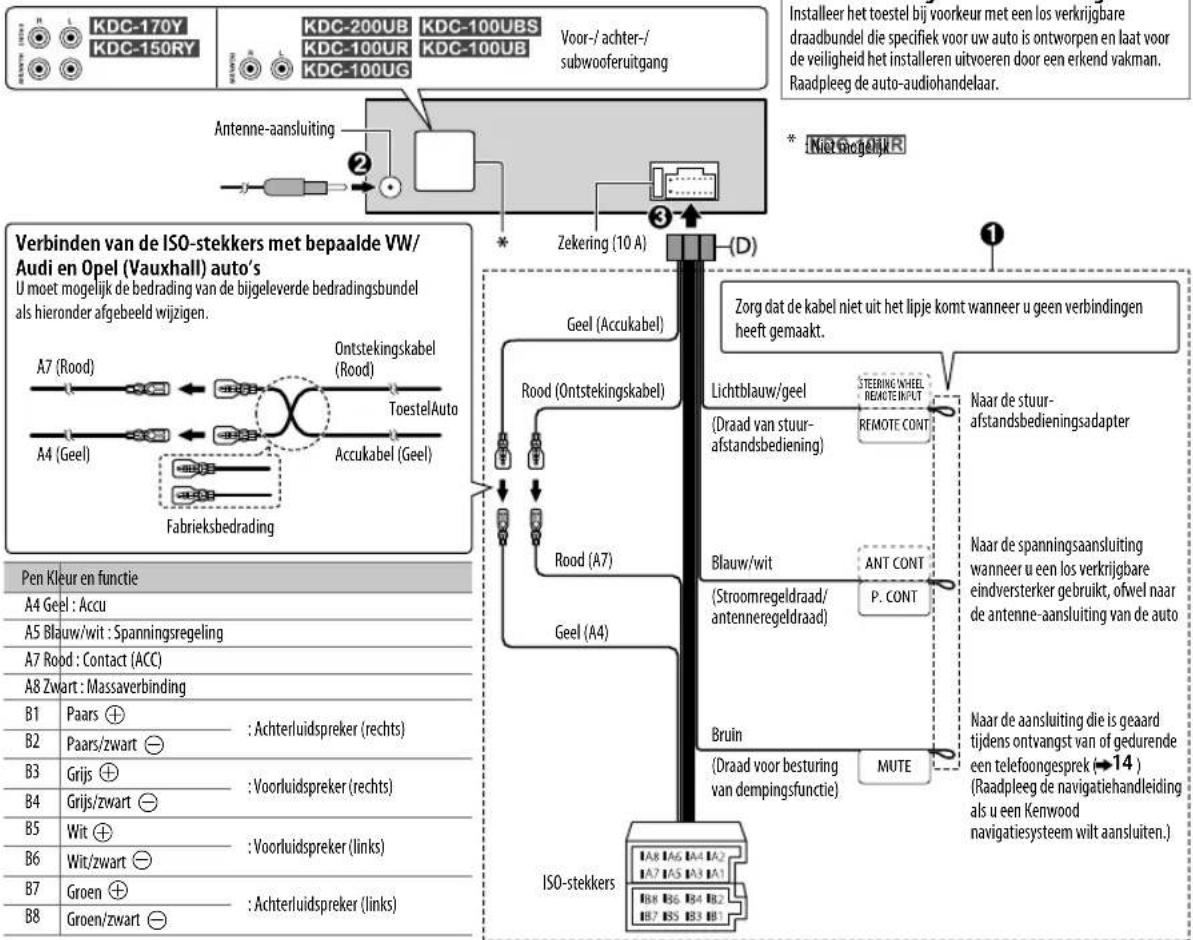

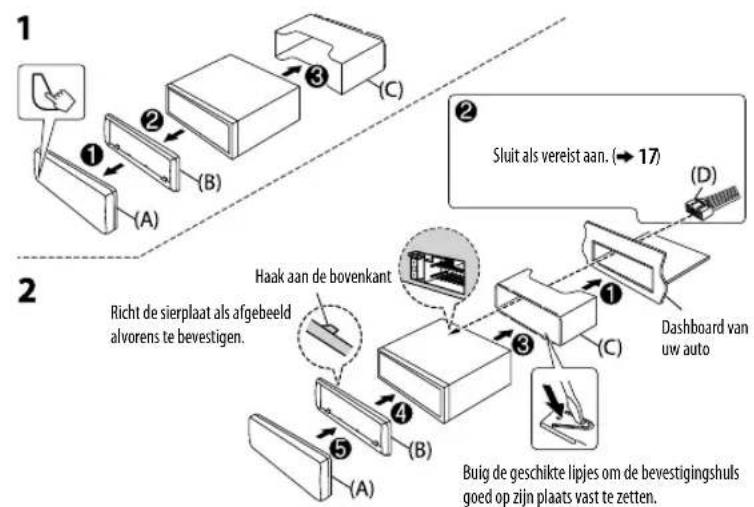

INSTALLEREN / VERBINDEN 16

• Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en Voorzorgen in deze handleiding goed doorleest en opvolgt.
• Bewaar deze handleiding ter referentie op een veilige en toegankelijke plaats.

⚠ Waarschuwing

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden.

▲ Voorzorgen

Volume-instelling:

• Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
• Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen.

Algemeen:

• Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen.
• Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data.
• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• In geval van een storing door condensvorming op de laserlens, moet u de disc verwijderen en wachten totdat de condens is verdampt.
• Afhankelijk van het automerk wordt de antenne automatisch uitgetrokken wanneer u het toestel inschakelt met het antennedraad aangesloten (→ 17). Schakel het toestel uit of zet op STANDBY wanneer u in een garage met een laag plafond parkeert.

Afstandsbediening (RC-406):

• Plaats de afstandsbediening niet op warme plaatsen zoals op het dashboard.
• De lithiumbatterij kan ontploffen indien verkeerd geplaatst. Vervang de batterij door een van hetzelfde of gelijkwaardig type.
• Accu's en batterijen mogen niet worden blootgesteld aan buitensporige hitte, zoals van direct zonlicht, vuur, enz.
• Bewaar wanneer niet in gebruik de batterij buiten het bereik van kleine kinderen en in de oorspronkelijke verpakking. Gooi gebruikte batterijen onmiddellijk weg. Als een batterij wordt ingeslikt, raadpleegt u onmiddellijk een arts.

Meer over deze gebruiksaanwijzing

- De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de KDC-100UB

• Voor de uitleg worden de aanduidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het [FUNCTION] menu. (→ 5)
  • [XX] toont de gekozen onderdelen.
• (→XX) verwijst naar verwante uitleg op de aangegeven pagina.

BASISPUNTEN

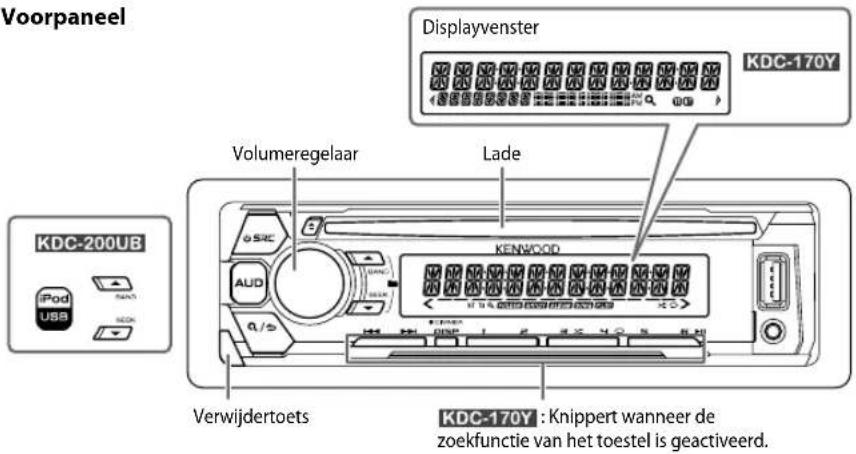

Voorpaneel

Voorpaneel Displayvenster KDC-170Y Volumeregelaar Lade KDC-200UB AUD KENWOOD Verwijdertoets KDC-170Y : Knippert wanneer de zoekfunctie van het toestel is geactiveerd.

TerugstellenBevestigen Verwijderen

De door u gemaakte instellingen, uitgezonderd de vastgelegde radiozenders, worden gewist.

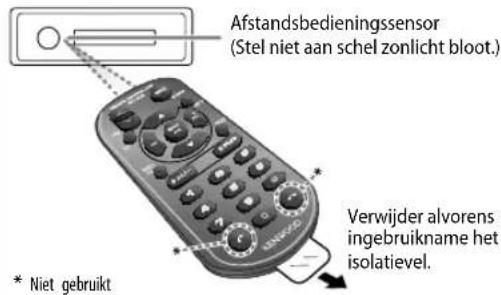

Afstandsbediening (RC-406) (bijgeleverd voor KDC-170Y)

Afstandsbedieningssensor (Stel niet aan schel zonlicht bloot.) * Niet gebruikt Verwijder alvorens ingebruikname het isolatievel.

Afstandsbedieningsfuncties zijn niet beschikbaar voor andere modellen.

Vervangen van de batterij

Voor het Op het voorpaneel Op de afstandsbediening

Inschakelen van de stroom	Druk op ⏻ SRC.• Houd even ingedrukt om de stroom uit te schakelen.	Houd SRC even ingedrukt om de stroom uit te schakelen.( De stroom wordt niet ingeschakeld door een druk op SRC.)
Instellen van het volume Verdraai de volumeknop. Druk op		VOL ∧ of VOL ∨
		Druk tijdens weergave op ATT om het geluid te dempen.• Druk nogmaals om te annuleren.
Een bron selecteren	Druk herhaaldelijk op ⏻ SRC.	Druk herhaaldelijk op SRC.
Veranderen van de displayinformatie	Druk herhaaldelijk op DISP. (→ 15)	( Niet mogelijk )

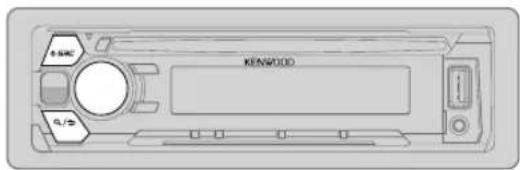

STARTEN

KENWOOD

1 Kies de displaytaal en annuleer de demonstratie

Na het inschakelen van de stroom (of na het terugstellen van het toestel), toont het display: "SEL LANGUAGE" → "PRESS" → VOLUME KNOB"

1 Draai de volumeknop om [ENG] (Engels), [RUS] (Russisch) of [SPA] (Spaans) te kiezen en druk vervolgens op de knop. [ENG] is de basisinstelling.
Het display toont vervolgens: "CANCEL DEMO" → "PRESS" → VOLUME KNOB".
2 Druk op de volumeknop. [YES] is de basisinstelling.
3 Druk nogmaals op de volumeknop. "DEMO OFF" verschijnt.

2 Instellen van de klok en datum

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [ CLOCK] te kiezen en druk vervolgens op de knop.

Instellen van de klok

3 Draai de volumeknop om [ CLOCK ADJUST] te kiezen en druk vervolgens op de knop.
4 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop. Uur→ Minuut
5 Draai de volumeknop om [ CLOCK FORMAT] te kiezen en druk vervolgens op de knop.
6 Draai de volumeknop om [12H] of [24H] te kiezen en druk vervolgens op de knop.

Instellen van de datum

7 Draai de volumeknop om [ DATE FORMAT] te kiezen en druk vervolgens op de knop.
8 Draai de volumeknop om [ DD/MM/YY] of [MM/DD/YY] te kiezen en druk vervolgens op de knop.
9 Draai de volumeknop om [ DATE SET] te kiezen en druk vervolgens op de knop.
10 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop.

Dag → Maand Jaar of Maand→Dag Jaar

11 Houd eveningedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

3 Instellen van de basisinstellingen

1 Druk herhaaldelijk op doorde STANDBY functie te activeren.
2 Druk op de volumeknop om [ FUNCTION ] op te roepen. Druk AND om [AUDIO CONTROL] direct te activeren (uitgezonderd voor KDC-200UB).
3 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd even ingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

AUDIO CONTROL

SWITCH PREOUT	(Uitgezonderd voorKDC-10UR)REAR/ SUB-W of REAR/SUBWOOFER: Kiezen of achterluidsprekers of een subwoofer zijn aangesloten met de lijnuitgangsaansluitingen op het achterpaneel (via een externe versterker).
SP SELECT	OFF/ 5/4/ 6 × 9/6/OEM : Overeenkomstig het luidsprekerformaat (5-inch of 4-inch, 6×9-inch of 6-inch) of OEM-luidsprekers kiezen voor een optimaal geluid.

STARTEN

DISPLAY
EASY MENU	(VoorKDC-170YON: Zowel de display- als toetsverlichting verandert naar wit bij het invoerenvan [FUNCTION]. ; OFF: Zowel de display- als toetsverlichting blijft als de bij[COLORSELECT] gekozen kleur. (→ 12)
TUNER SETTING
PRESET TYPE	NORMAL: Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband(FM1/ FM2/ FM3/ MW/ LW). ; MIX: Vastleggen van een zender onder iedere voorkeurtoetsongeacht de gekozen golfband.
SYSTEM
KEY BEEP	ON: Activeren van de toetsdruktoon. ; OFF: Uitschakelen.
SOURCE SELECT
BUILT-IN AUX	ON: Activeren van AUX als bronkeuze. ;OFF: Uitschakelen. (→ 7)
P-OFF WAIT	Alleen mogelijk wanneer de demonstratiefunctie is uitgeschakeld.Instellen van de periode waarna het toestel (wanneer standby geschakeld) terenergiebesparing automatisch wordt uitgeschakeld.20M: 20 minuten ; 40M: 40 minuten ; 60M: 60 minuten ;WAIT TIME — — — of OFF — — —: Geannuleerd
CD READ 1	; Er wordt automatisch onderscheid gemaakt tussen een disc met audiobestanden en eenmuziek-CD. ; 2: Forceert het afspelen als een muziek-CD. U hoort geen geluid tijdens weergavevan een disc met audiobestanden.
F/W UPDATE
UPDATE SYSTEM
F/W UP xx.xx	YES: De upgrade van de firmware wordt gestart. ;NO: Geannuleerd (upgraden is nietgeactiveerd).Ga voor details aangaande de update van firmware naar: www.kenwood.com/cs/ce/

CLOCK
CLOCK DISPLAY	ON: De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld. ; OFF: Geannuleerd.
ENGLISH	Kies indien van toepassing de displaytaal voor het [FUNCTION] menu en muziekinformatie.
PYCCKIЙ
ESPAÑOL	[ENGLISH] is de standaardinstelling.

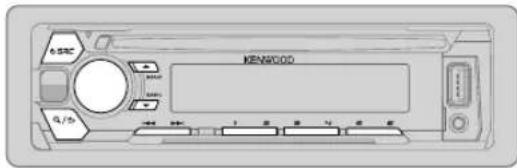

RADIO

6.5kV IENAM000 G/5s

Opzoeken van een zender

1 Druk herhaaldelijk op ⏻ SRC om TUNER te kiezen.
2 Druk herhaaldelijk op ▲ BAND (of druk op #FM+ / *AM- van de RC-406) om FM1/ FM2/ FM3/ MW/ LW te kiezen.
3 Druk op |◀◀ / ▶▶| (of op |◀◀ / ▶▶| (+) op de RC-406) om een zender op te zoeken.
- Veranderen van de zoekmethode voor ◀◀◀ / ▶▶▶t Druk herhaaldelijk op ▼ SEEK.
AUTO1 : Automatisch opzoeken van een zender.
AUTO2 : Opzoeken van een voorkeurzender.
MANUAL : Handmatig zoeken naar een zender.
- Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
- Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot 6) (of druk op een van de cijfertoetsen (1 tot 6) op de RC-406).

Direct afstemmen (met de RC-406) (voor KDC-170Y)

1 Druk op DIRECT om de directe afstemfunctie te activeren.
2 Druk op de cijfertoetsen om een frequentie in te voeren.
3 Druk op ENT ▶II om een zender op te zoeken.
- Druk om te annuleren op ↗ of DIRECT.
- Het direct afstemmen wordt automatisch geannuleerd indien u na stap 2 binnen 10 seconden geen bediening uitvoert.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd overingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

TUNER SETTING
LOCAL SEEK	ON: Opzoeken van uitsluitend zenders met een goede ontvangst. ;OFF: Geannuleerd.De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert, moet u de instellingen opnieuw maken.
AUTO MEMORY	YES: Automatisch opslaan van 6 zenders met een goede ontvangst. ;NO: Geannuleerd.Alleen kiesbaar indien [NORMAL] is gekozen voor [PRESET TYPE]. (→5)
MONO SET ON	: Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloren). ;OFF: Geannuleerd.
NEWS SET ON	: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ;OFF: Geannuleerd.
REGIONAL ON	_; Overschakelen naar een andere zender in een bepaalde regio met gebruik van "AF". ;OFF: Geannuleerd.
AF SET ON	_; Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ;OFF: Geannuleerd.
TI ON	: Het toestel schakelt tijdelijk over naar verkeersinformatie indien beschikbaar ("TI" licht op). ;OFF: Geannuleerd.
PTY SEARCH	1 Druk op de volumeknop om de PTY-taalkeuze te activeren.2 Draai de volumeknop om de PTY-taal [ENGLISH/ FRENCH/ GERMAN] te kiezen en druk vervolgens op de knop.3 Draai de volumeknop om een beschikbaar Programmatype te kiezen (zie het volgende gedeelte).4 Druk op I◄◄ / ►►ι om het zoeken te starten.

RADIO

CLOCK

TIME SYNC

ON: Gelijkstellen van de klok van het toestel op basis van de tijd van de Radio Data System zender. ;OFF: Geannuleerd.

Beschikbare programmatypes

MUSIC: POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), JÄZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek)

Het toestel zoekt naar het programmatype van de categorie van [SPEECH] of [MUSIC] indien gekozen.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] kan alleen worden gekozen met golfbanden FM1/FM2/FM3.
• Wanneer het volume wordt aangepast tijdens het ontvangen van verkeersinformatie of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanneer later weer verkeersinformatie of nieuwsuitzending wordt ontvangen.

AUX

Voorbereiding:

Kies [ON] voor [BUILT-IN AUX]. (→ 5)

Starten van weergave

1 Verbind een draagbare audiospeler (los verkrijgbaar).

Aux-ingangsaansluiting ① ② ③ Draagbare audiospeler

3,5 mm stereo-ministekker, "L"-vormig (los verkrijgbaar)

2 Druk herhaaldelijk op omSALOX te kiezen.
3 Schakel de draagbare audiospeler in en start de weergave.

Instellen van de AUX-naam

Tijdens het luisteren naar een draagbare audiospeler die met het toestel is verbonden...

1 Druk op de volumeknop om [ FUNCTION] op te roepen.
2 Draai de volumeknop om [ SYSTEM] te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om [ AUX NAME SET] te kiezen en druk vervolgens op de knop.
4 Draai de volumeknop om een onderdeel te kiezen en druk vervolgens op de knop. AUX(basisinstelling)/ DVD/PORTABLE/GAME/VIDEO/ TV
5 Houd even ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

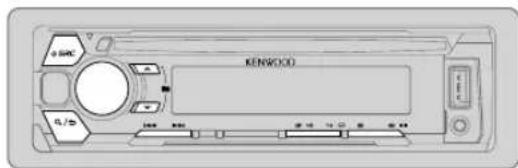

Starten van de weergave

De bron verandert automatisch en de weergave start.

▲ Uitverpen disc

Labelkant

USB-ingangsaansluiting

USB

CA-U1EX (max: 500 mA)

(los verkrijgbare accessoire)

iPod/iPhone

(voor KDC-200UB)

KCA-iP102 / KCA-iP103

(los verkrijgbare accessoire)* 1

of accessoirekabel van de

iPod/iPhone*2

ANDROID*3

Micro USB 2.0-kabel*2

(los verkrijgbaar)

in type, KCA-iP103 : Verlicht type
*2 Laat de kabel wanneer niet in gebruik niet in de auto achter.

KDC-200UB : Druk op iPod USB om USB/ IPOD/ ANDROID direct te kiezen.

Voor het Op het voorpaneel Op de afstandsbediening
Weergave / pauze	Druk op6▶II.	Druk opENT▶II.
Snel achterwaarts / voorwaarts*4	Houd|◀◀/▶▶|even ingedrukt. Houd	|◀◀/▶▶en(ing)gedrukt.
Kiezen van een fragment/ bestand	Druk op|◀◀/▶▶|. Druk op	|◀◀/▶▶| (+)
Kiezen van een map*5	Druk op▲/▼.	Druk op#FM+/*AM-
Afspelen herhalen*6	Druk herhaaldelijk op4○TRACK REPEAT/ ALL REPEAT :Audio-CDFILE REPEAT/ FOLDER REPEAT/ ALL REPEAT : MP3/WMA/WAV/FLAC-bestandFILE REPEAT/ FOLDER REPEAT/ REPEAT OFF: iPod of ANDROID
Willekeurig afspelen*6	Druk herhaaldelijk op3×DISC RANDOM/RANDOM OFF :Audio-CDFOLDER RANDOM/ RANDOM OFF : MP3/WMA/WAV/FLAC-bestand, iPod of ANDROID
	Houd3×even ingedrukt om ALL RANDOM te kiezen.*7

* 3 Indien verbonden met een Android apparaat verschijnt "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Volg de aanwijzingen voor het installeren van de app. U kunt tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android apparaat installeren alvorens de verbinding te maken. (→14)
*4 Voor de ANDROID: Alleen mogelijk wanneer [BROWSE MODE] is gekozen. (→ 9)
* 5 Voor de CD: Alleen voor MP3/WMA-bestanden. Werkt niet voor een iPod/ ANDROID.
* 6 Voor de iPod/ ANDROID: Alleen mogelijk wanneer MODE OFF] / [BROWSE MODE] is gekozen.
* 7 Voor de CD: Alleen voor MP3/WMA-bestanden.

Selecteer de bedieningsfunctie

Druk met IPOD als bron gekozen herhaaldelijk op iPod USB.

MODE ON : Regel de iPod met de iPod. Weergave/pauze, verspringen, snel- voorwaarts of achterwaarts verplaatsen in bestanden is nog mogelijk met dit toestel.

MODE OFF : Regel de iPod met dit toestel.

Druk met ANDROID als bron gekozen herhaaldelijk op 5. KDC-200UB : Druk herhaaldelijk op iPod USB.

BROWSE MODE : Bedien het Android apparaat met dit toestel via de KENWOOD MUSIC PLAY app die op het Android apparaat is geïnstalleerd.

HAND MODE : Bedien het Android apparaat met het Android apparaat middels een andere mediaspeler-app die op het Android apparaat is geïnstalleerd. Weergave/pauze en verspringen van bestanden kan nog wel worden uitgevoerd via dit toestel.

Selecteer het muziekstation

Druk herhaaldelijk op 5.

KDC-200UB : Druk herhaaldelijk op iPod USB.

De in de volgende drive opgeslagen nummers worden afgespeeld.

- Geselecteerde interne of externe geheugen van een smartphone (massa-opslagklasse).

- Geselecteerde station van een apparaat met meerdere stations.

Kies een bestand uit een map/lijst

1 Druk op R/5
2 Draai de volumeknop om een map/lijst te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om een bestand te kiezen en druk vervolgens op de knop.

Snelzoeken

Indien er veel bestanden in de iPod zijn, kunt u snel een bestand opzoeken door het eerste teken van de bestandsnaam in te voeren.

1 Verdraai de volumeknop snel voor het activeren van zoeken met tekens.
2 Draai de volumeknop om het teken te kiezen.
Als u wilt zoeken naar een ander teken dan A t/m Z en 0 t/m 9, voert u alleen " *in.
3 Druk opl◄◄/►►I om de invoerpositie te veranderen.
- U kunt maximaal 3 tekens (letters) invoeren.
4 Druk op de volumeknop om het zoeken te starten.

• Druk op5 om weer terug naar de basismap/ het eerste bestand/ het eerste menu te gaan.
• Druk op aan naar het voorgaande instelonderdeel terug te keren.
  • Houd Q even ingedrukt om te annuleren.
• Voor iPod alleen van toepassing wanneer [MODE OFF] is gekozen.
• Voor ANDROID alleen van toepassing wanneer [BROWSE MODE] is gekozen.

Direct muziekzoeken (met de RC-406) (voor XDC-170Y

1 Druk op DIRECT.
2 Druk op de cijfertoetsen om een fragment-/bestandnummer in te voeren.
3 Druk op ENTmaziek op te zoeken.
• Druk om te annuleren op ➤ of DIRECT.
- Niet beschikbaar indien willekeurige weergave is gekozen.
- Niet van toepassing op iPod en ANDROID.

Luisteren naar Tuneln Radio/ Tuneln Radio Pro/ Aupeo (voor HDC-200UB)

Voor het luisteren naar Tuneln Radio, Tuneln Radio Pro of Aupeo moet u de iPod/iPhone met de USB-ingangsaansluiting van het toestel verbinden.

- Het toestel geeft het geluid van deze apps weer.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd even ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

USB

MUSIC DRIVE DRIVE CHANGE : Het volgende station ([DRIVE 1] tot [DRIVE 5]) wordt automatisch gekozen en de weergave start.Herhaal stappen 1 tot 3 om de volgende drives te kiezen.

SKIP SEARCH 0.5%____/ 1%/ 5%/10% : Bij het luisteren naar een iPod of ANDROID, kunt u de zoekratio voor het totaal aantal bestanden kiezen.

AUDIO-INSTELLINGEN

Tijdens het luisteren naar een bron...

1 (Voor KDC-200UB

Druk op de volumeknop om [ FUNCTION] op te roepen.

Draai de volumeknop om [ AUDIO CONTROL] te kiezen en druk vervolgens op de knop.

(Voor andere modellen)

Druk op AUD om [ AUDIO CONTROL] direct te activeren.

2 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd even ingedrukt om te voltooien.

(of met gebruik van de RC-406) (voor ) KDC-170Y

1 Druk op AUD om de [AUDIO CONTROL] functie te activeren.
2 Druk op ▲/▼ om een onderdeel te kiezen en druk vervolgens op ENT ▶II.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

SUB-W LEVEL*	-15tot +15 0)	Instellen van het subwooferuitgangsniveau.
BASS LEVEL -8	tot +8(+2)	Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.)
MID LEVEL	-8tot +8(+1)
TRE LEVEL	-8tot +8(+1)
EQ PRO (Deze instelling wordt onder [USER] vastgelegd.)
BASS ADJUST	BASS CTR FRQ	60/ 80/100/200 of 60HZ/ 80HZ/100HZ/200HZ: Kiezen van de middenfrequentie.
	BASS LEVEL	-8tot +8(+2): Instellen van het niveau.
	BASS Q FACTOR	1.00/ 1.25/ 1.50/2.00: Instellen van de kwaliteitsfactor.
	BASS EXTEND	ON: Activeren van verlengde lage tonen.; OFF: Geannuleerd.
MID ADJUST	MID CTR FRQ 0.5KHZ	/1.0KHZ/1.5KHZ/2.5KHZ: Kiezen van de middenfrequentie.
	MID LEVEL	-8tot +8(+1): Instellen van het niveau.
	MID Q FACTOR 0.75	/1.00/ 1.25: Instellen van de kwaliteitsfactor.

AUDIO-INSTELLINGEN

TRE ADJUST TRE CTR FRQ 10.0KHZ / 12.5KHZ/15.0KHZ/ 17.5KHZ Kiezen van de middenfrequentie.
	TRE LEVEL -8 tot +8(+1): Instellen van het niveau.
PRESET EQ DRIVE EQ	/TOP40 /POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/ NATURAL/ USER: Kiezen van een geschikte, vastgelegde equalizer voor het muziekgenre. (Kies [USER] voor gebruik van de instellingen die met [EQ PRO] zijn gemaakt.) [DRIVE EQ] is een vooraf ingestelde equalizer waarmee het geluid van buiten de auto of het geluid van de banden wordt gereduceerd.
BASS BOOST LV1	/LV2/ LV3 of LEVEL1 / LEVEL2 / LEVEL3 : Kiezen van het gewenste versterkingsniveau voor de lage tonen. ;OFF: Geannuleerd.
LOUDNESS LV1	_/ LV2 of LEVEL1 / LEVEL2 : Selecteren van de gewenste lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau. ;OFF: Geannuleerd.
SUBWOOFER SET* ON : Activeren van de subwooferuitgang. ;OFF: Geannuleerd.
LPF SUBWOOFER* THROUGH : Alle signalen worden naar de subwoofer gestuurd. ; 85HZ 120HZ/ 160HZ: Audiosignalen met lagere frequenties dan 85 Hz/ 120 Hz/ 160 Hz worden naar de subwoofer gestuurd.
SUB-W PHASE* REVERSE	(180°)/NORMAL(0°): Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekeruitgang voor een optimaal geluid. (Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor [LPF SUBWOOFER].)
HPF	(Voor KDC-170Y THROUGH: Alle signalen worden naar de luidsprekers gestuurd. ; 100HZ/ 120HZ/ 150HZ: Audiosignalen met hogere frequenties dan 100 Hz/ 120 Hz/ 150 Hz worden naar de luidsprekers gestuurd.
FADER R15	tot F15(0): Instellen van het balans tussen de achter- en voorluidspreker.
BALANCE L15	tot R15(0): Instellen van de weergavebalans tussen de linker- en rechterluidspreker.

VOLUME OFFSET	Voor de AUX: -8 tot +8 (0) ; Voor overige bronnen: -8 tot 0 Leg het basisvolumeniveau voor iedere bron vast. (Kies alvorens de instelling te maken eerst de gewenste bron.)
SOUND RECNSTR(Geluidreconstructie)	ON: Er wordt een compensatie voor de hoge frequentiecomponenten gemaakt en de verhogingstijd van de golfvorming die met het comprimeren van audiodata verloren gaat wordt hersteld voor een realistisch geluid. ; OFF: Geannuleerd.

* Uitgezonderd voor KDC-10UR

DISPLAY-INSTELLINGEN

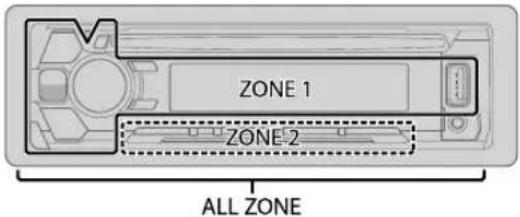

(Voor)KDC-170Y

ZONE 1 ZONE 2 ALL ZONE

Instellen van de dimmer

Houd DISP (DIMMER) even ingedrukt om de dimemr te activeren of uit te schakelen.

- Nadat u [DIMMER TIME] heeft ingesteld, wordt de instelling geannuleerd wanneer u deze toets indrukt.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [ DISPLAY] te kiezen en druk vervolgens op de knop.
3 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
5 Houd even ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

COLOR SELECT	(VoorKDC-170YKies de kleur voorALL ZONE, ZONE 1 enZONE 2 afzonderlijk.1 Kies een zone. (Zie de afbeelding in de linkerkolom.)2 Kies een kleur voor de gekozen zone.VARIABLE SCAN/CUSTOM R/G/B / vooraf ingestelde kleuren*U kunt uw eigen kleur samenstellen door [CUSTOM R/G/B] te kiezen. De door u gemaakte kleur kan worden opgeslagen in[CUSTOM R/G/B].1 Druk op de volumeknop om de gedetailleerde kleurinstelling te activeren.2 Druk op◄◄ / ►►jom de in te stellen kleur (R/ G/ B) te kiezen.3 Draai de volumeknop om het niveau (0 — 9) in te stellen en druk vervolgens op de knop.
DIMMER	De verlichting van het display (en de toetsenKwedeenvrakt.ON: De dimmer wordt ingeschakeld. ;OFF: Geannuleerd.DIMMER TIME: Stel de start- en stoptijd voor de dimmer in.1 Draai de volumeknop om de [ON] tijd in te stellen en druk vervolgens op de knop.2 Draai de volumeknop om de [OFF] tijd in te stellen en druk vervolgens op de knop.(Basisinstelling: ION): 18:00; [OFF: 6:00)
BRIGHTNESS 0	—31: Kiezen van het gewenste helderheidsniveau voor de displayverlichting.(VoorKDC-170Y1 Kies een zone. (Zie de afbeelding in de linkerkolom.)2 0 —31: Kiezen van gewenste helderheidsniveau voor verlichting van het display en de toetsen.
TEXT SCROLL AUTO	/ ONCE: Kiezen voor het automatisch rollen van display-informatie of slechts éénmaal rollen.;OFF: Geannuleerd.

* Vooraf ingestelde kleuren: RED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2 YELLOW ORANGE1/ORANGE2/ORANGERED

OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing

Algemeen	Geen geluid.	Stel het volume op het optimale niveau in.Controleer de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON" verschijnt.	Schakel de stroom uit en controleer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weer in.
	"PROTECTING SEND SERVICE" verschijnt.	Breng het toestel naar de dichtstbijzijnde reparatieservice.
	Geen geluid.Het toestel schakelt niet in.Informatie op het display is verkeerd.	Reinig de aansluitingen. (→14)
	Receiver werkt helemaal niet.	Stel het toestel terug. (→3)
Radio	Ontvangst van radio-uitzendingen is slecht.Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
CD /USB / iPod	Disc kan niet worden uitgeworpen.	Houd ▲ even ingedrukt om de disc geforceerd uit te werpen. Let op dat de disc niet valt na het uitwerpen. Stel het toestel terug indien het probleem niet hierdoor werd opgelost. (→3)
	U hoort ruis. Ga naar een ander fragment of plaats een andere disc.
	Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde wordt bepaald wanneer de bestanden worden opgenomen.
	"READING" blijft knipperen. Gebruik niet te veel lagen en mappen.
	Verstreken tijd is niet correct. Dit wordt veroorzaakt door de manier hoe fragmenten zijn opgenomen.
	Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen. (→5)

Symptoom Oplossing

CD / USB / iPod	"NA FILE"	Controleer dat de disc geschikte audiobestanden heeft. (→14, 15)
	"NO DISC" Plaats een afspeelbare disc in de lade.
	"TOC ERROR" Controleer dat de disc goed is geplaatst en schoon is.
	"PLEASE EJECT" Stel het toestel terug. Raadpleeg het dichtstbijzijnde servicecentrum als het probleem niet hierdoor werd opgelost.
	"READ ERROR" Kopieer de bestanden en mappen opnieuw op het USB-apparaat. Indien het probleem hierdoor niet werd opgelost, stel dan het USB-apparaat terug of gebruik een ander USB-apparaat.
	"NO DEVICE" Sluit een USB-toestel aan en verander de bron opnieuw in USB.
	"COPY PRO" Er werd een bestand afgespeeld dat tegen kopieren is beveiligd.
	"NA DEVICE" Verbind een geschikt USB-apparaat en controleer de verbindingen.
	"NO MUSIC"	Verbind een USB-apparaat dat afspeelbare audiobestanden heeft.
	"iPod ERROR"	• Verbind de iPod weer.• Stel de iPod terug.
ANDROID	• Geen geluid tijdens weergave.• Geluid wordt alleen via Android apparaat uitgestuurd.	• Verbind het Android apparaat opnieuw.• Met HAND MODE], start u een mediaplayerapp op het Android apparaat en start u vervolgens de weergave.• Met HAND MODE], start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp.• Start het Android apparaat opnieuw op.• Indien het probleem nog niet is opgelost, kan het Android apparaat het audiosignaal niet naar het toestel leiden. (→15)
	Weergave is onmogelijk met [BROWSE MODE].	• Controleer of de app KENWOOD MUSIC PLAY APP op het Android apparaat is geinstalleerd. (→8)• Verbind het Android apparaat opnieuw en kies de juiste bedieningsfunctie.• Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. (→15)

OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing
ANDROID	"NO DEVICE" of "READING" blijft knipperen.	Schakel de opties van de fabrikant op het Android apparaat uit.Verbind het Android apparaat opnieuw.Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. (→ 15)
	Weergave wordt onderbroken of het geluid slaat over.	Schakel de energiebesparingsfunctie op het Android apparaat uit.
	"ANDROID ERROR" / "NA DEVICE"	Verbind het Android apparaat opnieuw.Start het Android apparaat opnieuw op.

Dempen van het geluid bij ontvangst van een telefoontje

Verbind de MUTE draad middels een los verkrijgbare telefoonaccessoire met uw telefoon.

Als een telefoongesprek binnenkomt, verschijnt "CALL".

(Het audiosysteem wordt in de pauzestand gezet.)

- Druk op SRIet geluid van het audiosysteem te beluisteren tijdens een telefoongesprek. "CALL" verdwijnt en de weergave van het audiosysteem wordt voortgezet.

"CALL" verdwijnt wanneer u het gesprek stopt.(De weergave van het audiosysteem wordt hervat.)

TER REFERENTIE

Onderhoud

Reinigen van het toestel

Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek.

Reinigen van de aansluitingen

Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen niet beschadigt.

Meer over discs

• Raak het opnameoppervlak van een disc niet aan.
• Plak geen plakband e.d. op een disc en gebruik geen disc waar plakband e.d. op geplakt is.
• Gebruik geen toebehoren of hulpstukken voor discs.
• Veeg vanuit het midden van de disc naar de rand.
• Reinig discs met een droge siliconen of zachte doek. Gebruik geen oplosmiddelen.
• Verwijder een disc in horizontale richting uit het toestel.
• Verwijder bramen van het middengat en de discrand alvorens een disc te plaatsen.

Aansluiting (op de achterkant van het voorpaneel)

■ Meer informatie

Ga naar de volgende website voor:

• Een lijst met de laatste firmware-updates en compatibele onderdelen
  — Android™ app KENWOOD MUSIC PLAY
  — Andere actuele informatie

Algemeen

- Dit toestel kan alleen de volgende CD's afspelen:

- Gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden vindt u in de handleiding op de volgende website: www.kenwood.com/cs/ce/audiofile/

TER REFERENTIE

Afspeelbare bestanden

• Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma)
• Afspeelbare diskmedia: CD-R/CD-RW/CD-ROM
• Bestandsformaat afspeelbare disc: ISO 9660 Level 1/2, Joliet, Lange bestandsnaam.
• Bestandssysteem van afspeelbaar USB-toestel: FAT12, FAT16, FAT32 Zelfs als de audiobestanden aan de bovenstaande normen voldoen, kunnen zijn mogelijk niet worden afgespeeld, afhankelijk van het soort media of apparaat en de omstandigheden.

Ongeschikte discs

• Discs die niet rond zijn.
• Discs met kleuren op het opnameoppervlak en vuile discs.
• Opneembare/herschrijfbare discs die niet zijn afgerond.
• 8 cm CD. Het toestel kan defect raken wanneer u probeert deze met bijvoorbeeld een adapter te plaatsen.

Meer over USB-apparaten

• Dit toestel kan op USB-massaopslagapparatuur opgeslagen MP3/WMA/WAV/FLAC-bestanden afspelen.
• U kunt geen USB-apparaat via een USB-hub verbinden.
• Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben.
• Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1 A overschrijdt.

• Dit toestel ondersteunt Android OS 4.1 en hoger.
• Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk niet volledig.
• Indien het Android apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altijd voorrang aan weergave via AOA 2.0.

Veranderen van de displayinformatie

Door iedere druk op DISP verandert de display-informatie.

- Indien er geen informatie beschikbaar is of niet is opgenomen, verschijnt "NO TEXT", "NO INFO" of een andere melding (bijvoorbeeld zendernaam, weergavetijd).

Bronnaam	KDC-170Y	KDC-200UB / KDC-100UR KDC-100UBS / KDC-100UB KDC-150RY
STANDBY Bronnaam	(Datum/Klok) Bronnaam	→ Klok ↕ terug naar het begin)
TUNER	Frequentie (Datum/Klok) Frequentie	→ Klok ↕ terug naar het begin)
	(Alleen voor FM Radio Data Systeem-zenders)Zendernaam (Datum/Klok) → Radiotekst (Datum/Klok) →Radiotekst+ (R.TEXT+) → Titel (Artiest) →Titel(Datum/Klok) → Frequentie (Datum/Klok) →(terug naar het begin)	(Alleen voor FM Radio Data Systeem-zenders)Zendernaam → Radiotekst Radiotekst+ Titel/Artiest →Frequentie → Klok ↕ terug naar het begin)
CD of USB	(Voor CD-DA)Fragmenttitel (Artiest) → Fragmenttitel (Discnaam) →Fragmenttitel (Datum/Klok) → Weergavetijd(Datum/Klok) → (terug naar het begin)	(Voor CD-DA)Discnaam/Artiest → Fragmenttitel/Artiest → Weergavetijd → Klok →(terug naar het begin)
	(Voor een MP3/WMA/WAV/FLAC-bestand)Fragmenttitel (Artiest) → Fragmenttitel (Albumtitel) →Fragmenttitel (Datum/Klok) → Naam van bestand(Naam van map) → Naam van bestand (Datum/Klok) →Weergavetijd (Datum/Klok) → (terug naar het begin)	(Voor een MP3/WMA/WAV/FLAC-bestand)Fragmenttitel/Artiest → Albumtitel/Artiest Naam van map →Naam van bestand → Weergavetijd → Klok (terug naar het begin)
IPOD of ANDROID	Fragmenttitel (Artiest) → Fragmenttitel (Albumnaam) →Fragmenttitel (Datum/Klok) → Weergavetijd(Datum/Klok) → (terug naar het begin)	Fragmenttitel/Artiest → Albumtitel/Artiest → Weergavetijd →Klok → (terug naar het begin)
AUX Bronnaam (Datum/Klok) Bronnaam		→ Klok ↕ terug naar het begin)

▲ Waarschuwing

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.
• Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het autochassis of de aardedraad (zwart) aan.
• Isoleer niet-aangesloten draden met isolatieband om kortsluiting te voorkomen.
• Aard dit toestel beslist op het autochassis na het monteren.

▲ Voorzorgen

• Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.
• Verbind de draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan.
• Monteer het toestel met een kleinere hoek dan 30°.
• Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactsleutel wordt in- en uitgeschakeld.
• Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.
• Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.
• Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.

Basisprocedure

1 Haal de sleutel uit het contactslot en ontkoppel vervolgens de ⊖ aansluiting van de auto-accu.
2 Verbind de draden juist.
Zie "Verbinden van draden". ( → 17)
3 Installeer het toestel in de auto.
Zie "Installeren van het toestel (in-dashboard montage)".
4 Verbind de ⊖ aansluiting van de auto-accu.
5 Stel het toestel terug. ( → 3)

Installeren van het toestel (in-dashboard montage)


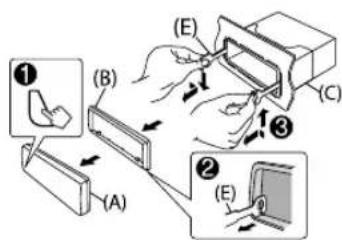

Verwijderen van het toestel

1 Verwijder het voorpaneel.
2 Haak de aanslagpen op de verwijdersleutels in de gaten aan beide kanten van de sierplaat en trek naar u toe.
3 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlaanduidingen zoals rechts afgebeeld.

Verbinden van draden

KDC-170Y KDC-150RY KDC-200UB KDC-100UR KDC-100UG KDC-100UBS KDC-100UG Voor-/achter-/subwooferuitgang Antenne-aansluiting Zeker ing (10 A) (Niet mogelijkR) Verbinden van de ISO-stekkers met bepaalde VW/Audi en Opel (Vauxhall) auto's U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel als hieronder afgebeeld wijzigen. A7 (Rood) Ontstekingskabel (Rood) ToestelAuto A4 (Geel) Accukabel (Geel) Fabrieksbedrading Geel (Accukabel) Rood (Ontstekingskabel) Rood (A7) Geel (A4) Zorg dat de kabel niet uit het lipje komt wanneer u geen verbindingen heeft gemaakt. Lichtblauw/geel ( Draad van stuur- afstandsbediening ) STEERING/NHEEL REANTE INPUT REMOTE CONT Naar de stuur- afstandsbedieningsadapter Blauw/wit ( Stroomregeldraad/ antenneregeldraad ) ANT CONT P. CONT Pen Kleur en functie A4 Geel : Accu A5 Blauw/wit : Spanningsregeling A7 Rood : Contact (ACC) A8 Zwart : Massaverbinding B1 Paars ⊕ : Achterluidspreker (rechts) B2 Paars/zwart ⊖ B3 Grijs ⊕ : Voorluidspreker (rechts) B4 Grijs/zwart ⊖ B5 Wit ⊕ : Voorluidspreker (links) B6 Wit/zwart ⊖ B7 Groen ⊕ : Achterluidspreker (links) ISO-stekkers IAB IA6 IA4 IA2 IA7 IA5 IA3 IA1 IB8 IB6 IB4 IB2 IB7 IB5 IB3 IB1 MUTE Naar de aansluiting die is geaard tijdens ontvangst van of gedurende een telefoongesprek (→14 ) (Raadpleeg de navigatiehandleiding als u een Kenwood navigatiesysteem wilt aansluiten.)

Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadiging van het toestel te voorkomen.

Onderdelenlijst voor het installeren

(A) Voorpaneel

(×1)

(B) Sierplaat

(×1)

(C) Bevestigingshuls

(×1)

(D)Bedradingsbundel

(E) Verwijdersleutel

(×2)

TECHNISCHE GEGEVENS
Zonder voorafgaande kennisgeving wijzigbaar.

Tuner	FM Frequentiebereik 87,5 MHz — 108,0 MHz (50 kHz stap)
	Bruikbare gevoeligheid (S/R = 26 dB) 0,71 μV/75 Ω
	Onderdrukkingsgevoeligheid (DIN S/R = 46 dB)	2,0 μV/75 Ω
	Frequentieweergave (±3 dB) 30 Hz — 15 kHz
	Signaal/ruisverhouding (MONO) 64 dB
	Stereoscheiding (1 kHz) 40 dB
	MW Frequentiebereik 531 kHz — 1 611 kHz (9 kHz stap)
	Bruikbare gevoeligheid (S/R = 20 dB) 28,2 μV
	LW Frequentiebereik 153 kHz — 279 kHz (9 kHz stap)
	Bruikbare gevoeligheid (S/R = 20 dB) 50,0 μV
CD-speler	Laserdiode GaAlAs
	Digital filter (D/A) 8 keer oversampling
	Rotatiesnelheid 500 rpm — 200 rpm (CLV)
	Wow & flutter Onder meetbare limiet
	Frequentieweergave (±1 dB) 20 Hz — 20 kHz
	Totale harmonische vervorming (1 kHz) 0,01 %
	Signaal/ruisverhouding (1 kHz) 105 dB
	Dynamisch bereik	90 dB
	Kanaalscheiding	85 dB
	MP3-decodering	Conform MPEG-1/2 Audio Layer-3
	WMA-decodering	Compatibel met Windows Media Audio

USB	USB-standaard	USB 1.1, USB 2.0 Volledige snelheid
	Bestandindeling	FAT12/ 16/ 32
	Maximale toevoerstroom	5 V gelijkstroom=1 A
	MP3-decodering Conform MPEG-1/2 Audio Layer-3
	WMA-decodering	Compatibel met Windows Media Audio
	WAV-decodering	Lineair PCM
	FLAC-decodering	FLAC-bestand (Max. 48 kHz / 16 bit)
Audio	Maximaal uitgangsvermogen	50 W × 4
	Volledig bandbreedte-vermogen	22 W × 4 (met minder dan 1 % THV)
	Luidsprekerimpedantie	4 Ω — 8 Ω
	Toonbereik	Lage tonen 100 Hz ±8 dB
		Middentonen 1,0 kHz ±8 dB
		Hoge tonen 12,5 kHz ±8 dB
	Preout-niveau/belasting (CD)	(Uitgezonderd voorKDC-10UR) 2 500 mV/10 kΩ
	Preout-impedantie	(Uitgezonderd voorKDC-10UR) ≤ 600 Ω
Aux	Frequentieweergave (±3 dB)	20 Hz — 20 kHz
	Maximale ingangsspanning	1 000 mV
	Ingangsimpedantie	30 kΩ
Algemeen	Bedrijfsvoltage	14,4 V (10,5 V — 16 V toelaatbaar)
	Maximaal stroomverbruik	10 A
	Bedrijfstemperatuur	-10°C — +60°C
	Installatie-afmetingen (B × H × D)	182 mm × 53 mm × 159 mm
	Gewicht	1,3 kg

CONTENIDO ANTES DEL USO

ANTES DEL USO 2

PUNTOS BÁSICOS 3
