GEBRUIKSAANWIJZING MCR719 Marquant

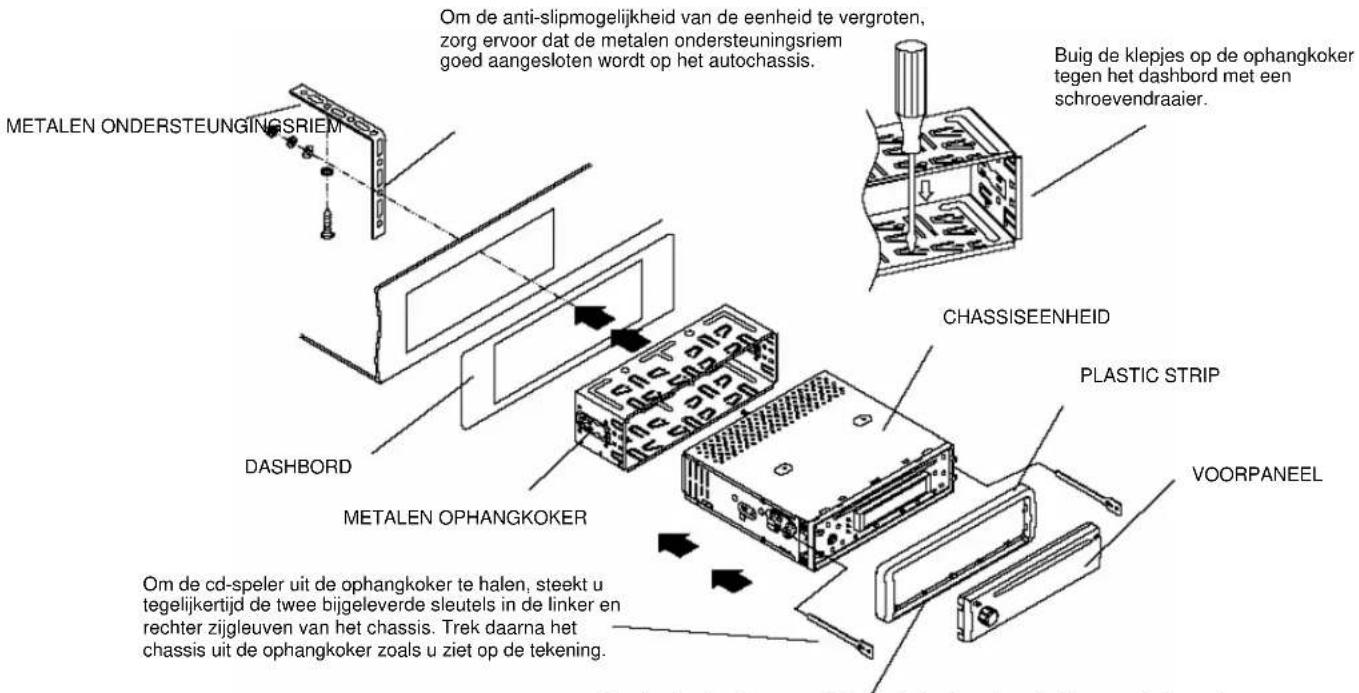

Dit is een anti-diefstal installatiemethode.

De hoofdeenheid heeft een METALEN OPHANGING.

Sluit de bedrading aan, bv. de Stroomtoevoer, de Luidsprekers en de Antenne

volgens de vereisten van deze Handleiding. Installeer daarna de metalen ophangkoker

in de auto zoals het diagram hieronder illustreert.

Om de anti-slipmogelijkheid van de eenheid te vergroten, zorg ervoor dat de metalen ondersteuningsriem goed aangesloten wordt op het autochassis. METALEN ONDERSTEUNGINGSRIEM BUig de klepjes op de ophangkoker tegen het dashbord met een schroevendraaier. DASHBORD CHASSISEENHEID PLASTIC STRIP VOORPANEEL METALEN OPHANGKOKER Om de cd-speler uit de ophangkoker te halen, steekt u tegelijkertijd de twee bijgeleverde sleutels in de linker en rechter zijgleuven van het chassis. Trek daarna het chassis uit de ophangkoker zoals u ziet op de tekening.

Om de plastic strip te verwijderén uit de chassiseenheid, neem de bovenkant van de plastic stripring vast en trek hem eerst een beetje naar boven. Daarna trekt u hem eruit. Of neem de bovenkant langs één kant van de plastic stripring vast en trek hem een beetje naar boven. Trek hem naar buiten en neem daarna de andere kant vast. Trek hem een beetje naar boven en trek hem eruit.

OPMERKING

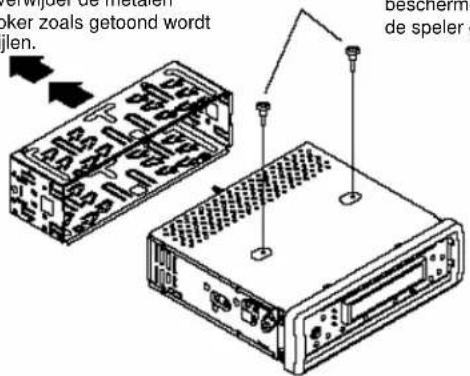

Voordat u de cd-speler installeert en bedient, verwijder de metalen ophangkoker zoals getoond wordt met de pijlen.

verwijder de metaron boker zoals getoond wordt jelen. beschemien de speler g

Verwijder de twee vijzen die de cd-speler beschermen tijdens het transport voordat u de speler gebruikt.

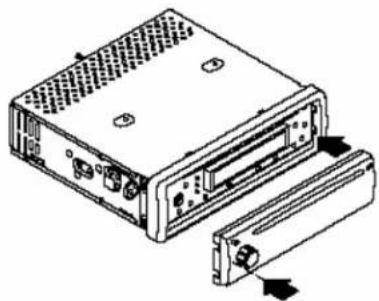

Om de verwijderbare voorplaat vast te zetten, steek de rechterkant van de voorplaat eerst in de rechterkant van het cd-spelerchassis. Duw daarna de linkerkant van de voorplaat in het chassis tot u een klik hoort.

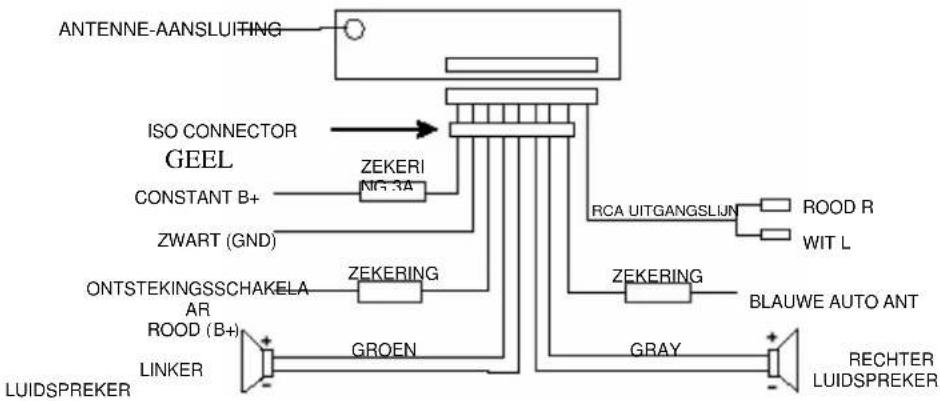

BEDRADINGSDIAGRAM

Opmerking:

1. Zorg ervoor dat u een luidspreker gebruikt met een impedantie van 4 ohm.

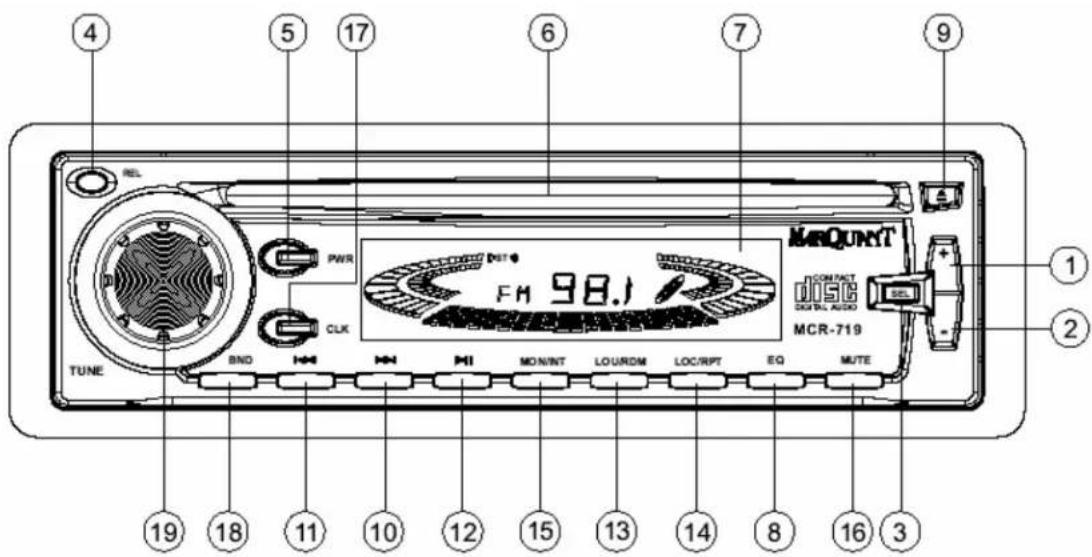

PLAATS EN FUNCTIE VAN BEDIENINGSEENHEDEN

4 5 17 6 7 9 REL PWR CLK TUNE BND HN HI MON/INT LOURDM LOC/RPT EQ MUTE MARQUINT CONTACT DISC MCR-719 1 2 19 18 11 10 12 15 13 14 8 16 3

1.2.3. SEL( AUDIO MODUS SELECTEREN)/VOLUME OP( + )/ NR( - ) KNOPPEN

Druk op de knop SEL om de modus in sequentie als volgt te veranderen:

a. Het volume kan steeds aangepast worden door te drukken op de knop audio niveau OP(+) of NR(-), omdat de modus selecteren oorspronkelijk ingesteld werd op volumemodus.
b. Het volume kan ook verkregen worden door constant de knop SEL in te drukken tot het karakter VOL verschijnt op de LCD display; druk daarna de OP(+) of NR(-) knop in om het volume aan te passen.

BEDIENING BASS (ZONDER EQ TE GEBRUIKEN)

a. Druk op de knop SEL om de modus bass te selecteren tot BAS op de display verschijnt.
b. Druk op de knop OP(+) of NR(-) om de bass aan te passen.

BEDIENING TREBLE (ZONDER EQ TE GEBRUIKEN)

a. Druk op de knop SEL om de modus treble te selecteren tot TRE op de display verschijnt.
b. Druk op de knop OP(+) of NR(-) om de treble aan te passen.

BEDIENING BALANS

a. Druk op de knop SEL om de modus balans te selecteren tot BAL op de display verschijnt
b. Druk op de knop OP(+) of NR(-) om de balans aan te passen.

4. KNOP LOSLATEN

Druk deze knop in om de voorplaat los te maken en eraf te halen.

5. POWER KNOP

Druk op deze knop om het toestel aan en uit te zetten.

6. CD GLEUF

7. LCD DISPLAY

8. EQ KNOP

Druk op deze knop om te wisselen tussen 3 voorgeprogrammeerde equalizer curven: POP, KLAS, ROCK. De audio verandert overeenkomstig.

9. EJECT TOETS

Druk op deze toets om een opgelade disc uit de cd-gleuf te halen.

10.11. LIED OP/NEER KNOPPEN

Tijdens cd-modus drukt u op de knop ▶▶▶ om verder te gaan naar het volgende lied.

Hou de knop ➞ ingedrukt om de cd snel voort te spoelen. Laat los om de cd terug af te spelen.

In cd-modus drukt u op de knop 🏻 om terug te keren naar het vorige lied.

Hou de knop ingedrukt om de cd snel terug te spoelen. Laat los om de cd terug af te spelen.

12. CD ▶(CD START/ PAUZE) KNOP

In RADIO modus drukt u op de knop ▶ om naar cd-modus te veranderen.

In CD modus drukt u op deze knop om de cd te onderbreken en druk er opnieuw op om de cd terug normaal te beluisteren.

13. LUID/RDM KNOP

LUID MODUS:

Druk op deze knop om de bass te verbeteren.

Druk er opnieuw op om het geluidseffect te verminderen.

RDM MODUS:

In CD modus drukt u op de knop RDM en hou hem 2 seconden ingedrukt voor willekeurige afspeelmodus; de

RDM verschijnt op de display. Druk dan op de of om het hele lied af te spelen op de huidige disc in willekeurige volgorde; druk op de knop RDM en hou opnieuw 2 seconden ingedrukt om deze modus te verlaten.

14. LOK/RPT KNOP

LOKAAL/AFSTAND MODUS: (Deze bewerking werkt enkel op FM ontvangst.)

In RADIO modus drukt u op deze knop om te wisselen tussen lokale en afstandsonvtangst. Als u op LOK drukt, verbetert de ontvangst in sommige gebieden waar het signaal te sterk is. LOK verschijnt op de LCD display om aan te duiden dat u zich in de lokale ontvangstmodus bevindt. Druk opnieuw op LOK om het los te laten, zodat u de afstandsonvtangst verbetert als u in een gebied bent met een zwak signaal.

Het gebruik van deze knop wisselt tussen LOKALE & AFSTAND FM ontvangst.

HERHAALMODUS:

In CD modus drukt u op deze knop om constant hetzelfde lied te herhalen.

Druk er opnieuw op om de herhaalfunctie te annuleren.

15. MO/INT KNOP

MO/ST MODUS (Deze bewerking werkt enkel op FM ontvangst.)

In radio modus drukt u op deze knop om te wisselen tussen mono en stereo modi. Het karakter

ST verschijnt op de LCD display als er een sterk signaal is van een FM zender die in stereo uitzendt. Mono verbetert de ontvangst van de verre stereo FM zenders.

INT MODUS:

In CD modus drukt u op deze knop om de eerste 10 seconden van elk lied op de disc te horen. Druk er opnieuw op om INT modus te verlaten en de cd te laten afspelen als u uw gewenste lied gevonden hebt.

16. STIL KNOP

Deze knop dient om te wisselen tussen de STILLE staat aan/af.

Druk op de STIL knop om de luidspreker tijdelijk te onderdrukken en duw er opnieuw op om terug te kunnen luisteren.

17. KLOK DISPLAY EN INSTELLINGSKNOP

In CD of RADIO modus drukt u een keer op de KLK knop om de werkelijke tijd weer te geven.

Als het uur op de display verschijnt, duwt u op de KLK knop en hou hem meer dan 2 seconden ingedrukt tot het uur flikkert.

U kan dan het UUR en MINUTEN aanpassen door respectievelijk te drukken op de knop

18. BAND KNOP

Tijdens het afspelen van de cd, duwt u een keer op deze knop om over te schakelen naar RADIO modus.

Druk daarna op deze knop voor AM of FM ontvangst.

Het karakter van de overeenkomstige band wordt getoond op de display.

19. BEDIENING TUNING

Draai aan deze knop in radio modus om uw gewenste radiozender te selecteren. De gekozen frequentie verschijnt op de display.

MOGELIJKE PROBLEMEN

Symtoom	Oorzaak	Oplossing
Geen spanning.	Autocontact is niet aan.	Als de voeding correct is aangesloten aan de accesoires aansluiting van de auto, zet de contactsleutel in de stand “ACC”.
	Zekering doorgebrand.	Vervang de zekering.
CD kan niet ingebracht of uitgeworpen worden.	Eer zit al een CD in de speler.	Haal CD uit de speler en doe de nieuwe er in.
	CD is verkeer om ingebracht.	Breng CD in met label naar boven.
	CD is erg vuil of beschadigd.	Maak CD schoon of probeer een andere.
	Temperatuur in de auto is te hoog.	Laat afkoelen tot temperatuur normaal is.
	Condensatie.	Zet CD speler ongeveer een uur uit en probeer dan opnieuw.
Geen geluid.	Volume staat te laag.	Pas volume naar wens aan.
	Kabels zijn niet goed aangesloten.	Controleer de verbindingen.
Bedieningstoetsen werken niet.	De ingebouwde micro-computer werkt niet goed als gevolg van ruis.	Druk op de RESET knop. Het voorpaneel zit niet goed op zijn plaats.
Overslaan van geluid.	Het apparaat zit onder een hoek van meer dan 30°.	Installeer het apparaat onder een hoek van minder dan 30°.
	De CD is erg vuil of beschadigd.	Maak de CD schoon of probeer een nieuwe.
Radio werkt niet.	Antennekabel is niet aangesloten.	Maak de antennekabel goed vast.
	Het signaal is te zwak.	Zoek handmatig een station.
Zendergeheugen werkt niet.	Roze kebel is niet aangesloten aan continu-plus.	Kabelverbindingen controleren.

MARQUANT

MCR-719
