| Producttype | Autoradio |
| Merk en model | Pioneer DEH-2460R |
| Afmetingen (montage) | 178 × 50 × 157 mm |
| Afmetingen (voorpaneel) | 188 × 58 × 19 mm |
| Gewicht | 1,5 kg |
| Voeding | 14,4 V DC (10,8 tot 15,1 V mogelijk) |
| Maximaal stroomverbruik | 10,0 A |
| Maximaal uitgangsvermogen | 45 W × 4 |
| Continu uitgangsvermogen | 22 W × 4 (DIN 45324, +B=14,4 V) |
| Belastingsimpedantie | 4 Ω (4 tot 8 Ω mogelijk) |
| Equalizer | 3 bands (laag, midden, hoog), ±12 dB regeling |
| Fysiologische correctie (Loudness) | 3 niveaus (LOW, MID, HI) met accent op lage en hoge tonen |
| F.I.E. functie | Accentuering van het voorste geluidsbeeld, selecteerbare frequenties (100, 160, 250 Hz) |
| FM frequentiebereik | 87,5 – 108,0 MHz (stap 50 kHz of 100 kHz) |
| PO (MW) bereik | 531 – 1 602 kHz (stap 9 kHz) |
| GO (LW) bereik | 153 – 281 kHz |
| RDS | Weergave van stationnaam, PTY, AF, TA, PTY alarm |
| TA functie | Automatische ontvangst van verkeersinformatie |
| Stationgeheugen | 12 FM (6 per band) + 6 PO/GO, voorkeuzetoetsen 1-6, BSM |
| Diefstalbeveiliging | Afneembaar voorpaneel met meegeleverde beschermhoes |
| Ingebouwde CD-speler | Compatibiliteit CD-R/CD-RW, weergave van 12 cm en 8 cm CD's |
| Frequentierespons (CD) | 5 – 20 000 Hz (±1 dB) |
| Signaal/ruisverhouding (CD) | 94 dB (1 kHz) (IEC-A netwerk) |
| Voorversterkeruitgang | 2,2 V/1 kΩ |
Veelgestelde vragen - DEH2460R PIONEER
Gebruikersvragen over DEH2460R PIONEER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Autoradio in PDF-formaat gratis! Vind uw handleiding DEH2460R - PIONEER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DEH2460R van het merk PIONEER.
GEBRUIKSAANWIJZING DEH2460R PIONEER
Rauschabstand: 20 dB)
Hartelijk dank voor het aanschaffen van dit Pioneer product.
Leest u deze aanwijzingen alstublieft zorgvuldig door zodat u weet hoe u uw model op de juiste manier moet bedienen. Bewaar de handleiding na het lezen op een veilige plek, zodat u er later nog eens iets in kunt opzoeken.
Voor u begint
Over dit toestel 2
Over deze handleiding 2
Voorzorgen 2
Bij problemen 2
Wat is wat 3
Los verkrijgbare afstandsbediening (DEH-3400R) 4
Beveiligen tegen diefstal van uw toestel 4
• Verwijderen van het voorpaneel 4
- Bevestigen van het voorpaneel 5
Stroom aan/uit
Aan zetten van het toestel 5
Kiezen van een signaalbron 5
Uit zetten van het toestel 5
Tuner
Luisteren naar de radio 6
Opslaan en oproepen van frequenties van zenders 7
Afstemmen op sterke signalen 7
Opslaan van de frequenties van de sterkste zenders 7
RDS
Inleiding RDS bediening 8
Omschakelen van het RDS display 8
Ontvangen van PTY nooduitzendingen 8
Selecteren van alternatieve frequenties 9
- Gebruiken van Pl zoeken 9
- Gebruiken van PI zoeken voor voorkeuzezenders 9
- Beperken tot regionale zenders 9
Ontvangen van verkeersberichten 10
• Reageren op het TP alarm 10
PTY lijst 11
Ingebouwde CD-speler
Afspelen van een CD 12
Herhaalde weergave 13
Pauzeren van de CD weergave 13
Audio-instellingen
Inleiding audio-instellingen 14
Gebruiken van de balans instelling 14
Gebruiken van de equalizer 15
• Oproepen van equalizercurves 15
• Aanpassen van equalizercurves 15
Instellen van de loudness functie 15
Benadrukken van het geluidsbeeld voor (FIE) 16
Instellen van het niveau van de signaalbron 16
Begininstellingen
Aanpassen van de begininstellingen 17
Instellen van de FM afstemstap 17
Aan/uit zetten van de automatische PI zoekfunctie 17
Aanvullende informatie
Tijdelijk uitschakelen weergave voor mobiele telefoon 18
Zorgen voor uw CD-speler 18
CD-R/CD-RW discs 19
Uitleg ingebouwde CD-speler foutmeldingen 19
Dit produkt voldoet aan de eisen m.b.t. elektromagnetisme (89/336/EEC, 92/31/EEC) en CE marking richtlijnen (93/68/EEC).
De frequenties waarop de tuner van dit toestel kan afstemmen zijn in gebruik in West Europa, Azië, het Midden Oosten, Afrika en Oceanië. Gebruik van het toestel in andere gebieden kan gepaard gaan met een slechte radio-ontvangst. De RDS functie werkt alleen in gebieden met FM zenders die RDS signalen uitzenden.
Over deze handleiding
Dit toestel is uitgerust met een aantal verfijnde functies die zorg dragen voor een superieure ontvangst en bediening. Al deze functies zijn ontworpen voor een zo gemakkelijk mogelijk gebruik, maar toch zijn vele daarvan niet onmiddellijk duidelijk. Deze handleiding helpt u ten volle te profiteren van de potentiele mogelijkheden van dit product zodat u maximaal kunt genieten.
Wij raden u aan deze handleiding in zijn geheel door te nemen zodat u vertrouwd raakt met de diverse functies en hoe u deze moet bedienen, voor u dit toestel gaat gebruiken. Het is in het bijzonder van belang dat u de voorzorgen op deze bladzijde en in andere hoofdstukken goed leest en stipt opvolgt.
Voorzorgen
- Aan de onderkant van dit toestel bevindt zich een CLASS 1 LASER PRODUCT label.
- De Pioneer CarStereo-Pass is uitsluitend bedoeld voor gebruik in Duitsland.
- Houd deze handleiding bij de hand om bedieningsprocedures en te nemen voorzorgsmaatregelen in op te zoeken.
- Houd het volume te allen tijde zo laag dat u geluiden van buiten de auto kunt blijven horen.
- Bescherm dit product tegen vocht.
- Als de accu losgekoppeld wordt of leeg raakt, zal het voorkeuzegeheugen worden gewist en zult u het toestel opnieuw moeten programmeren.
Bij problemen
Als dit product niet naar behoren functioneert, dient u uw dealer of het dichtstbijzijnde erkende Pioneer service-station te raadplegen.

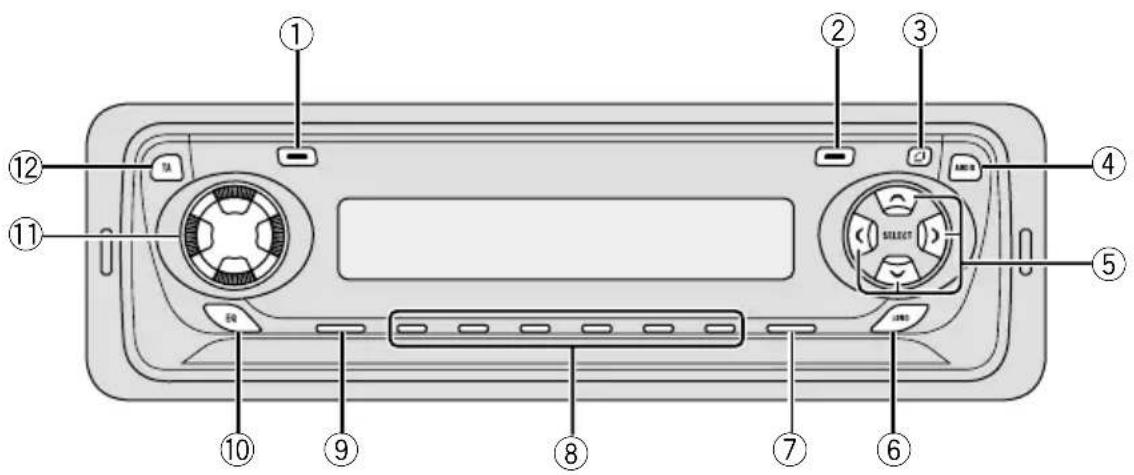

Druk hierop om het RDS display om te schakelen. Houd deze toets twee seconden ingedrukt om de regionale functie in of uit te schakelen.
②LOCAL/BSM toets
Druk hierop om de lokale functie in of uit te schakelen. Houd deze toets twee seconden ingedrukt om de BSM functie in of uit te schakelen.
③OPEN toets
Druk hierop om het voorpaneel te openen.
④AUDIO toets
Druk hierop om te kiezen uit de diverse toonregelingen.
⑤ ▲/▼/◄/► toetsen
Druk hierop om met de hand op een radiozender af te stemmen, om snel vooruit of terug te spoelen en om een bepaald fragment op te zoeken. Deze toetsen worden ook gebruikt bij het instellen van diverse functies.
⑥LOUDNESS toets
Druk hierop om de loudness functie aan of uit te zetten.
⑦BAND toets
Druk hierop om te kiezen uit een van de twee FM of MW/LW (MG/LG) banden en om de instelling van een bepaalde functie te annuleren.
⑧1-6 (PRESET TUNING) voorkeuzetoetsen
Druk hierop om af te stemmen op een voorkeuzezender.
⑨SOURCE toets
Dit toestel wordt ingeschakeld door een signaalbron te kiezen. Druk hierop om de reeks beschikbare signaalbronnen af te gaan.
⑩EQ toets
Druk hierop om een van de equalizercurves te kiezen.
⑪VOLUME
Verdraai deze knop om het volume te verhogen of te verlagen.
⑫ TAtoets
Druk hierop om de functie voor weergave van verkeersberichten in of uit te schakelen.
Voor u begint


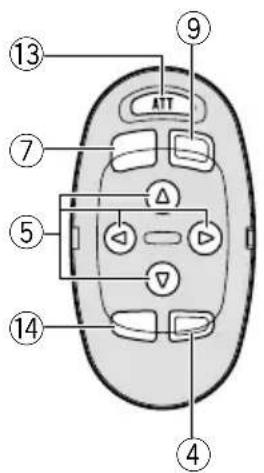

Los verkrijgbare afstandsbediening (DEH-3400R)
De stuurafstandsbediening CD-SR80 is los verkrijgbaar. De bediening komt overeen met de bediening via de toetsen op het hoofdtoestel zelf. Zie de uitleg voor het hoofdtoestel omtrent de bediening van de diverse toetsen, met uitzondering van ATT, waarvoor de uitleg hieronder volgt.
⑬ATTtoets
Druk kort op deze toets om het volume te verlagen met ongeveer 90%. Druk nog een keer om terug te keren naar het oorspronkelijke volume.
⑭FUNCTION toets
Niet van toepassing.
⑮VOLUME toets
Druk hierop om het volume te verhogen of te verlagen.
Beveiligen tegen diefstal van uw toestel
Het voorpaneel kan van het hoofdtoestel worden verwijderd en worden bewaard in het meegeleverde beschermende foedraal om dieven te ontmoedigen.
- Houd het voorpaneel gesloten terwijl u aan het rijden bent.
Belangrijk
- Bij het verwijderen en aanbrengen van het voorpaneel mag u in geen geval kracht zetten of het display en de toetsen vastgrijpen.
- Stel het voorpaneel niet bloot aan te grote schokken.
- Houd het voorpaneel uit de buurt van direct zonlicht en hoge temperaturen.
Verwijderen van het voorpaneel
1 Druk op OPEN om het voorpaneel te openen.
2 Pak de linkerkant van het voorpaneel vast en trek het voorzichtig naar u toe.
Wees voorzichtig dat u niet te veel kracht zet en dat u het voorpaneel niet laat vallen.
3 Doe het voorpaneel in het meegeleverde beschermende foedraal om het netjes te bewaren.
Voor u begint Stroom aan/uit
Bevestigen van het voorpaneel
Zet het voorpaneel weer terug door het recht tegen het toestel aan te houden en het vervolgens goed vast te zetten in de bevestigingsshaken.
Aan zetten van het toestel
Druk op SOURCE om het toestel aan te zetten.
Wanneer u een signaalbron kiest, zal het toestel worden ingeschakeld.
Kiezen van een signaalbron
U kunt zelf de signaalbron waar u naar wilt luisteren kiezen. Wilt u overschakelen naar de ingebouwde CD-speler, dan dient u een CD in het toestel te doen (raadpleeg bladzijde 12).
Druk op SOURCE om een signaalbron te kiezen.
Druk herhaaldelijk op SOURCE om te schakelen tussen de volgende signaalbronnen:
Ingebouwde CD-speler—Tuner
Opmerkingen
- Wanneer er geen disc in dit product zit, kan de ingebouwde CD-speler niet als signaalbron worden ingeschakeld.
- Wanneer de blauw/witte draad van dit toestel is aangesloten op de bedieningsaansluiting voor de gemotoriseerde antenne van uw auto, zal deze antenne uitschuiven wanneer de signaalbron van dit toestel wordt ingeschakeld. Schakel de signaalbron uit om de antenne in te laten schuiven.
Uit zetten van het toestel
Houd SOURCE tenminste een seconde ingedrukt om het toestel uit te schakelen.
Tuner

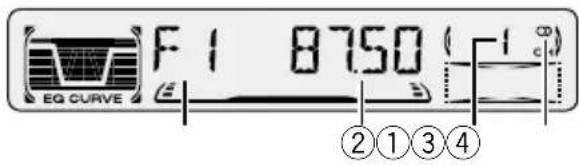

Luisteren naar de radio
①BAND indicator
Deze laat zien binnen welke band de radio aan het afstemmen is; MW (MG), LW (LG) of FM.
②FREQUENTIE indicator
Deze laat de frequentie zien waarop u heeft afgestemd.
③Voorkeuzenummer indicator
Laat zien welke voorkeuzezender gekozen is.
Deze laat zien of de uitzending waarop u heeft afgestemd in stereo is.
1 Druk op SOURCE om de tuner te kiezen.
2 Gebruik VOLUME om de geluidssterkte te regelen.
Verdraai deze knop om het volume te verhogen of te verlagen.
3 Druk op BAND en kies een band.
Druk op BAND tot u de gewenste golfband op het display ziet verschijnen; F1, F2 voor FM, of MW/LW (MG/LG).
4 Druk snel achter elkaar op ◀ of ▶ om met de hand af te stemmen.
De frequentie zal stap voor stap verhoogd of verlaagd worden.
5 Om automatisch af te stemmen, dient u ◀ of ▶ongeveer een seconde lang ingedrukt te houden en vervolgens los te laten.
De tuner zal nu zelf de frequenties in de aangegeven richting afzoeken tot er een uitzending gevonden wordt die sterk genoeg is voor een goede ontvangst.
- U kunt het automatisch afstemmen annuleren door kort op ◀ of ▶ te drukken.
- Als u ◀ of ► ingedrukt houdt, kunt u zenders overslaan. Het automatisch afstemmen begint zodra u de toets loslaat.
Opmerking
- Wanneer de uitzending waarop u heeft afgestemd in stereo is, zal de STEREO (○) indicator oplichten.
Tuner
Opslaan en oproepen van frequenties van zenders
Door op een van de PRESET TUNING voorkeuzetoetsen te drukken kunt u gemakkelijk maximaal zes frequenties opslaan om later met een eenvoudige druk op dezelfde toets weer op te kunnen roepen.
Wanneer u een zender tegenkomt die u wilt opslaan in het geheugen, dient u een van de PRESET TUNING voorkeuzetoetsen ingedrukt te houden tot het voorkeuzenummer stopt met knipperen.
Het nummer waarop u heeft gedrukt zal knipperen bij de indicator voor het
Voorkeuzenummer op het display en vervolgens continu blijven branden. De frequentie van de zender waarop u had afgestemd is nu opgeslagen in het geheugen.
Wanneer u hierna op dezelfde PRESET TUNING voorkeuzetoets drukt, zal de opgeslagen frequentie uit het geheugen worden opgeroepen.
Opmerkingen
- Er kunnen maximaal 12 FM zenders, 6 voor elk van de twee FM banden en 6 MW/LW (MG/LG) zenders in het geheugen worden opgeslagen.
- U kunt ook ▲ en ▼ gebruiken om onder de PRESET TUNING voorkeuzetoetsen opgeslagen frequenties van radiozenders weer op te roepen.
Afstemmen op sterke signalen
Door de functie voor automatisch afstemmen op lokale zenders kunt u het toestel alleen laten afstemmen op zenders met een voldoende sterk signaal voor een goede ontvangst.
1 Druk op LOCAL/BSM om de functie voor het automatisch afstemmen op lokale zenders in te schakelen.
De gevoeligheid (LOC) voor de signaalsterkte van de lokale zenders zal op het display verschijnen.
2 Wanneer u weer op de conventionele manier wilt afstemmen, dient u op LOCAL/BSM te drukken om de functie voor het afstemmen op lokale zenders uit te schakelen.
Opslaan van de frequenties van de sterkste zenders
Met de BSM (Best Stations Memory) functie kunt u automatisch de zes sterkste zenders laten opslaan onder de PRESET TUNING voorkeuzetoetsen 1–6, zodat u later met een druk op de juiste toets kunt afstemmen op een van de opgeslagen frequenties.
Houd LOCAL/BSM ongeveer twee seconden ingedrukt om de BSM functie in te schakelen. BSM zal nu gaan knipperen op het display. Terwijl BSM aan het knipperen is, zullen de zes sterkste zenders op volgorde van hun signaalsterkte worden opgeslagen onder de PRESET TUNING voorkeuzetoetsen. Wanneer dit gebeurd is, zal BSM stoppen met knipperen.
- Druk op LOCAL/BSM om dit proces te annuleren.
Opmerking
- Het is mogelijk dat de via de BSM functie opgeslagen zenders eerder door uzelf met PRESET TUNING voorgeprogrammeerde zenders vervangen.

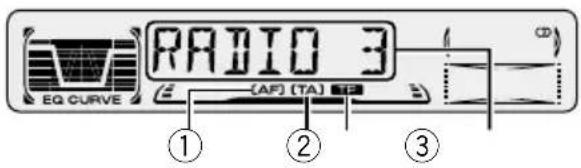

Inleiding RDS bediening
RDS (radio data systeem) is een systeem waarbij samen met FM uitzendingen informatie wordt uitgezonden. Deze onhoorbare informatie bestaat uit gegevens zoals de naam van het programma, het programmatype, standby voor verkeersberichten en automatisch afstemmen, allemaal bedoeld om de luisteraar te helpen bij het vinden van en afstemmen op de gewenste zender.
①AF indicator
Geeft aan of de AF (zoeken naar alternatieve frequenties) functie is ingeschakeld.
②TAindicator
Geeft aan of de TA (standby voor verkeersberichten) functie is ingeschakeld.
③TP indicator
Geeft aan of er is afgestemd op een TP zender.
④Programma servicenaam
Geeft het soort programma aan.
Opmerkingen
- Het is mogelijk dat niet alle zenders RDS diensten leveren.
- RDS functies zoals AF en TA kunnen alleen werken wanneer u heeft afgestemd op een RDS zender.
Omschakelen van het RDS display
Wanneer u afstemt op een RDS zender, zal de programma servicenaam daarvan op het display verschijnen. Als u de frequentie wilt zien, dient u het volgende te doen.
Druk op DISP/REG herhaaldelijk om te schakelen tussen de volgende instellingen:
Programma servicenaam—PTY informatie—Frequentie
PTY (programmatype ID code) informatie kunt u vinden op bladzijde 11.
- PTY informatie en de frequentie voor de huidige zender zullen acht seconden lang op het display getoond worden.
Ontvangen van PTY nooduitzendingen
Het PTY alarm is een speciale PTY code voor berichten over bijvoorbeeld natuurrampen. Wanneer de tuner de radio alarmcode ontvangt zal ALARM op het display verschijnen en zal het TA volume worden ingesteld. Wanneer de zender stopt met uitzenden van het noodbericht, zal het systeem terugkeren naar de oorspronkelijke signaalbron.
- Een noodbericht kunt u annuleren door op TA te drukken.
Selecteren van alternatieve frequenties
Als u naar een uitzending aan het luisteren bent en de ontvangst zwakker wordt, of er doen zich andere problemen voor, dan zal het toestel automatisch op zoek gaan naar een andere zender in hetzelfde netwerk die een betere ontvangst oplevert.
- De AF functie is standaard ingeschakeld.
1 Houd TAongeveer twee seconden ingedrukt om de AF functie in te schakelen.
AF zal op het display verschijnen.
2 Houd TAongeveer twee seconden ingedrukt om de AF functie uit te schakelen.
Opmerkingen
- Bij automatisch afstemmen of gebruik van de BSM functie zal er alleen worden afgestemd op RDS zenders wanneer AF is ingeschakeld.
- Wanneer u een voorkeuzezender oproept, kan de tuner de voorgeprogrammeerde frequentie vervangen door een nieuwe frequentie uit de AF lijst van de zender. (Dit kan alleen bij gebruik van voorkeuzezenders uit de F1 band.) Er zal geen voorkeuzenummer op het display verschijnen als de voor de zender ontvangen RDS gegevens verschillen van die van de oorspronkelijk opgeslagen zender.
- Het is mogelijk dat de geluidsweergave tijdelijk wordt onderbroken door een ander programma terwijl de AF functie aan het zoeken is.
- Wanneer de tuner is afgestemd op een non-RDS zender zal de AF indicator knipperen.
- De AF functie kan voor elk van de FM banden individueel worden in- of uitgeschakeld.
Gebruiken van PI zoeken
Als het toestel geen geschikte alternatieve frequentie kan vinden, of als u luistert naar een uitzending en de ontvangst wordt ineens
zwakker, dan zal het toestel automatisch op zoek gaan naar een andere zender met hetzelfde programma. Tijdens het zoeken zal PI SEEK (PI zoeken) op het display verschijnen en zal de geluidsweergave tijdelijk worden uitgeschakeld. De geluidsweergave wordt weer ingeschakeld als het PI zoeken klaar is, of er een andere zender gevonden is of niet.
Gebruiken van PI zoeken voor voorkeuzezenders
Wanneer een voorkeuzezender niet kan worden opgeroepen, bijvoorbeeld wanneer u een grote afstand heeft gereisd, kan het toestel zo worden ingesteld dat ook bij het oproepen van een voorkeuzezender de PI zoekfunctie zal worden uitgevoerd.
- De automatische PI zoekfunctie is standaard uitgeschakeld. Zie Aan/uit zetten van de automatische PI zoekfunctie op bladzijde 17.
Beperken tot regionale zenders
Wanneer u de AF functie gebruikt om automatisch alternatieve frequenties te zoeken, kunt u met de regionale functie het zoeken beperken tot zenders die regionale programma's uitzenden.
Houd DISP/REG ongeveer twee seconden ingedrukt om de regionale functie aan of uit te zetten.
Opmerkingen
- Regionale programmering en regionale netwerken zijn per land mogelijk anders georganiseerd (er kunnen bijv. veranderingen optreden afhankelijk van de tijd, de staat of het ontvangstgebied).
- Het voorkeuzenummer kan verdwijnen van het display als de tuner afstemt op een regionale zender die verschilt van de oorspronkelijk gekozen zender.
RDS
- D e REG functie kan voor elk van de FM banden individueel worden in- of uitgeschakeld.
Ontvangen van verkeersberichten
De TA (standby voor verkeersberichten) functie stelt u in staat automatisch verkeersberichten te ontvangen, ongeacht de signaalbron waar u naar luistert. De TA functie kan zowel worden ingeschakeld voor TP zenders (een zender die verkeersinformatie uitzendt) als voor een verbeterd ander netwerk TP zender (een zender die daarnaast ook gegevens over andere TP zenders uitzendt).
1 Stem af op een TP of verbeterd ander netwerk TP zender.
Wanneer u heeft afgestemd op een TP of verbeterd ander netwerk TP zender, zal de TP indicator oplichten.
2 Druk op TAom de standby voor verkeersberichten in te schakelen.
Druk op TA en de TA indicator zal op het display verschijnen. De tuner zal standby gaan en wachten op verkeersberichten.
- Druk nog eens op TA om de standby voor verkeersberichten weer uit te schakelen.
3 Regel het TA volume met VOLUME wanneer er een verkeersbericht begint.
Verdraai deze knop om het volume te verhogen of te verlagen.
Het nieuw ingestelde volume zal worden opgeslagen in het geheugen en opnieuw worden gebruikt voor de weergave van de volgende verkeersberichten.
4 Druk op TAterwijl er een verkeersbericht wordt ontvangen om dat bericht te annuleren.
De tuner zal terugkeren naar de oorspronkelijk ingestelde signaalbron maar blijft in de standbyfunctie tot er nog een keer op TA wordt gedrukt.
Opmerkingen
- Het systeem zal terugkeren naar de oorspronkelijke signaalbron wanneer het verkeersbericht is afgelopen.
- Bij automatisch afstemmen of gebruik van de BSM functie zal er alleen worden afgestemd op TP en verbeterd ander netwerk TP zenders wanneer TA is ingeschakeld.
Reageren op het TP alarm
Wanneer het signaal van een TP of verbeterd ander netwerk TP zender te zwak wordt, zal de TP indicator uit gaan en zal er ongeveer vijf seconden lang een reeks korte piepjes klinken, om u erop attent te maken dat u een andere TP of verbeterd ander netwerk TP zender moet opzoeken.
Wanneer u naar de tuner luistert, dient u af te stemmen op andere TP of verbeterd ander netwerk TP zender.
- Wanneer u naar een andere signaalbron dan de tuner luistert zal het toestel automatisch na ongever 10 of 30 seconden de sterkste TP zender opzoeken. Er zal ongever 10 seconden worden gewacht als de TA functie is ingeschakeld en ongever 30 seconden als de TA en AF functies zijn ingeschakeld.
PTY lijst
Specifiek Programmatype
NEWS Nieuws
AFFAIRS Actualiteiten
INFO Algemene informatie en adviezen
SPORT Sport
WEATHER Weerberichten / meteorologische informatie
FINANCE Beursberichten, handel, nijverheid enz.
POP MUS Populaire muziek
ROCK MUS Eigentijdse moderne muziek
EASY MUS Easy-listening muziek
OTH MUS Overige muziek
JAZZ Jazz
COUNTRY Country muziek
NAT MUS Nationale muziek
OLDIES Gouwe Ouwe
FOLK MUS Folk muziek
L. CLASS Lichte klassieke muziek
CLASSIC Klassieke muziek
DRAMA Hoorspelen en series
CULTURE Nationale of regionale cultuur
SCIENCE Natuur, wetenschap en techniek
VARIED Licht amusement
CHILDREN Kinderprogramma's
SOCIAL Sociale aangelegenheden
RELIGION Religieuze aangelegenheden of diensten
TOURING Reisprogramma's, niet voor berichten omtrent
verkeersproblemen
LEISURE Hobby's en recreatie
DOCUMENT Documentaires
Ingebouwde CD-speler
Afspelen van een CD


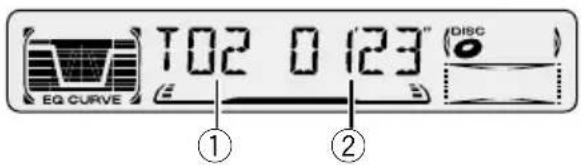

EQ CURVE T02 0 123" (DISC) ① ②①Fragmentnummer indicator
Deze laat zien welk fragment er op het moment afgespeeld wordt.
②Weergavetijd indicator
Laat de verstreken weergavetijd van het spelende fragment zien.
1 Druk op OPEN om het voorpaneel te openen.
De CD laadsleuf zal nu zichtbaar worden.
2 Doe een CD in de CD laadsleuf.
De weergave zal automatisch beginnen.


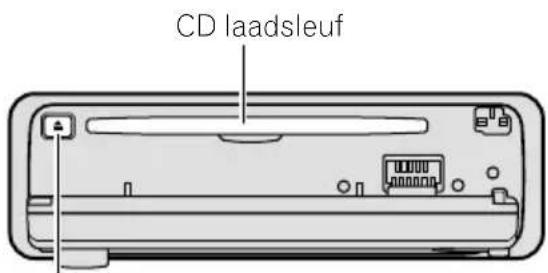

CD IaadsleufCD EJECT toets
- U kunt de CD laten uitwerpen door op de CD uitwerptoets te drukken.
3 Sluit het voorpaneel.
- Nadat u de CD in het toestel heeft gedaan, dient u op SOURCE te drukken om de
ingebouwde CD-speler als signaalbron te kiezen.
4 Gebruik VOLUME om de geluidssterkte te regelen.
Verdraai deze knop om het volume te verhogen of te verlagen.
5 Houd ◀ of ► ingedrukt om snel terug of vooruit te spoelen.
6 Druk kort op ◀ of ▶ om vooruit of terug te springen naar het volgende of vorige fragment.
Als u op ▶drukt springt de weergave naar het begin van het volgende fragment. Als u een keer op ◀drukt springt de weergave naar het begin van het huidige fragment. Druk nog eens om naar het vorige fragment te springen.
Opmerkingen
- De ingebouwde CD-speler kan een enkele standaard 12 cm of 8 cm (CD-single) afspelen. Gebruik geen adapter voor het afspelen van 8 cm CD-singles.
- Steek geen andere dingen dan een CD in de CD laadsleuf.
- Als u de disc niet in zijn geheel kunt inbrengen of als de disc niet begint te spelen nadat u deze in het toestel gedaan heeft, dient u te controleren of het label van de disc naar boven gekeerd is. Druk op de CD uitwerptoets om de disc uit te laten werpen en controleer of de disc beschadigd is voor u de disc weer terug doet in het toestel.
- Als de ingebouwde CD-speler niet naar behoren functioneert, is het mogelijk dat er een foutmelding, bijvoorbeeld ERROR-14, op het display verschijnt. Raadpleeg Uitleg ingebouwde CD-speler foutmeldingen op bladzijde 19.
Ingebouwde CD-speler
Herhaalde weergave
Met herhaalde weergave kunt hetzelfde fragment laten herhalen.
1 Druk op 5 om de herhaalde weergave in te schakelen.
RPT zal op het display verschijnen. Het spelende fragment zal volledig worden weergegeven en dan worden herhaald.
2 Druk op 5 om de herhaalde weergave uit te schakelen.
Het spelende fragment zal volledig worden weergegeven, waarna het volgende fragment zal worden weergegeven.
Opmerking
- Als u een fragment op gaat zoeken of snel vooruit/terug spoelt zal de herhaalde weergave automatisch worden geannuleerd.
Pauzeren van de CD weergave
Door te pauzeren kunt u de weergave van de CD tijdelijk onderbreken.
1 Druk op 6 om de weergave te pauzeren.
PAUSE zal op het display verschijnen. De weergave van het spelende fragment zal worden gepauzeerd.
2 Druk op 6 om de pauze op te heffen.
De weergave zal worden hervat op hetzelfde punt waar u deze gepauzeerd heeft.
Audio-instellingen
Inleiding audio-instellingen


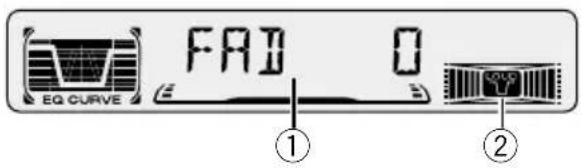

EQ CURVE FAD 0 ① ②①AUDIO display
Laat de status van de audio-instellingen zien.
②LOUD indicator
Verschijnt op het display wanneer de loudness functie is ingeschakeld.
Druk op AUDIO om de namen van de audio-functies op het display te laten verschijnen.
Druk herhaaldelijk op AUDIO om te schakelen tussen de volgende audio-functies:
FAD (balans)—EQ-L (equalizer)—LOUD (loudness)—FIE (benadrukken van het geluidsbeeld voor)—SLA (instelling niveau signaalbron)
- Wanneer u de FM tuner als signaalbron gebruikt, kunt u niet overschakelen naar SLA.
- Druk op BAND om terug te keren naar het bij de signaalbron behorende display.
Opmerking
- Als u niet binnen ongeveer 30 seconden een functie handeling uitvoert, zal er automatisch worden teruggekeerd naar het bij de signaalbron behorende display.
Gebruiken van de balans instelling
U kunt de fader/balans instellen voor een optimale geluidsweergave voor alle plaatsen in het voertuig.
1 Druk op AUDIO en selecteer FAD.
Druk op AUDIO tot FAD op het display verschijnt.
- Als eerder de instelling voor de links-rechts balans is ingesteld, zal BAL op het display verschijnen.
2 Druk op ▲ of ▼ om de balans tussen de voor-/achter-luidsprekers in te stellen.
Met elke druk op de ▲ of ▼ toets zal de balans tussen de voor- en achter-luidsprekers naar voren of achteren verplaatst worden.
- FAD F15 – FAD R15 zal op het display worden getoond met het verplaatsen van de balans tussen de voor- en achter-luidsprekers van voren naar achteren.
- FAD 0 is de juiste instelling wanneer u slechts twee luidsprekers gebruikt.
3 Druk op ◀ of ▶ om de balans tussen de linker/rechter luidsprekers in te stellen.
Wanneer u op ◀ of ▶ drukt, zal BAL 0 op het display verschijnen. Met elke druk op ◀ of ▶ zal de balans tussen de linker en rechter luidsprekers worden verplaats naar links of rechts.
- BALL9 – BALR9 zal op het display worden getoond met het verplaatsen van de balans tussen de linker en rechter luidsprekers van links naar rechts.
Audio-instellingen
Gebruiken van de equalizer
De equalizer stelt u in staat de geluidsweergave naar wens aan te passen aan de akoestische karakteristieken van het interieur van uw auto.
Oproepen van equalizercurves
Er zijn zes voorgeprogrammeerde equalizercurves die u gemakkelijk op ieder moment kunt oproepen. Hier volgt een lijst van deze equalizercurves:
Display Equalizercurve
| SPR-BASS Superbas |
| POWERFUL | Krachtig |
| NATURAL Natuurlijk |
| VOCAL | Vocaal |
| CUSTOM Door gebruiker |
aangepast
EQ FLAT Vlak
- CUSTOM is een door uzelf aangepaste equalizercurve.
- Wanneer u EQ FLAT heeft gekozen, zal er geen effect of correctie worden toegepast op de geluidsweergave. Dit is handig wanneer u het effect van een van de equalizercurves wilt beoordelen door heen en weer te schakelen tussen EQ FLAT en een van de andere equalizercurves.
Druk op EQ en selecteer de equalizer.
- Als de equalizer eerder is ingesteld op een andere equalizercurve dan POWERFUL, dan zal de naam van die eerder ingestelde equalizercurve, dus SPR-BASS, NATURAL, VOCAL, CUSTOM, of EQ FLAT, op het display verschijnen.
Aanpassen van equalizercurves
U kunt de op dit moment geselecteerde equalizercurves als gewenst instellen. De ingestelde equalizercurves worden onder CUSTOM in het geheugen vastgelegd.
1 Druk op AUDIO en selecteer de grafische equalizer.
Druk op AUDIO tot EQ-L/EQ-M/EQ-H op het display verschijnt.
2 Kies de in te stellen band met ◀/►. EQ-L (laag) — EQ-M (midden) — EQ-H (hoog)
3 Druk op ▲ of ▼ om de equalizercurve aan te passen.
Met elke druk ▲ of ▼ zal de equalizercurve worden verhoogd, respectievelijk verlaagd.
- Een waarde tussen +6 --6 zal op het display verschijnen terwijl de equalizercurve wordt verhoogd of verlaagd.
- Het daadwerkelijke instelbereik hangt af van welke equalizercurve u heeft gekozen.
Opmerking
- Als u bijstellingen verricht wanneer er een andere curve dan CUSTOM geselecteerd is, zal de zojuist bijgestelde curve de vorige vervangen. Vervolgens zal er een nieuwe curve met CUSTOM verschijnen op het display terwijl de equalizercurve geselecteerd wordt.
Instellen van de loudness functie
De loudness functie compenseert tekortkomingen in de weergave van de hoge en de lage tonen bij lage volume-instellingen.
1 Druk op AUDIO en selecteer LOUD.
Druk op AUDIO tot LOUD op het display verschijnt.
Audio-instellingen
2 Zet LOUD aan of uit met ▲/▼.
3 Kies het gewenste niveau met ◀/►. LOW (laag) —MID (midden) —HI (hoog)
Opmerking
- U kunt de LOUD functie ook aan of uit zetten door op LOUDNESS te drukken.
Benadrukken van het geluidsbeeld voor (FIE)
Met de F.I.E. (Front Image Enhancer) functie kunt u het accent op de weergave via de voorluidsprekers leggen door de weergave van de midden en hoge tonen via de achterluidsprekers te dempen zodat via de achterluidsprekers uitsluitend de lage tonen worden weergegeven. U kunt de drempelfrequentie kiezen.
Voorzorg
- Wanneer u de F.I.E. functie annuleert, worden niet alleen de lage tonen maar alle frequenties via de achterluidsprekers weergegeven. Verlaag daarom het volume voordat u de F.I.E. functie annuleert zodat een plotselinge sterke volumeverhoging wordt voorkomen.
1 Druk op AUDIO en selecteer FIE.
Druk op AUDIO totdat FIE op het display verschijnt.
2 Zet de FIE functie aan of uit met ▲/▼.
3 Kies de gewenste frequentie met ◀/►. 100—160—250 (Hz)
Opmerkingen
- Na het activeren van de F.I.E. functie moet u de fader/balans-functie van het audiomenu kiezen en het balans tussen de voor- en achterluidsprekers instellen.
- Schakel de F.I.E. functie uit wanneer u slechts twee luidsprekers gebruikt.
Instellen van het niveau van de signaalbron
SLA (Source Level Adjustment) stelt u in staat het volumeniveau van de diverse signaalbronnen apart in te stellen om te voorkomen dat het volume plotseling verandert wanneer u naar een andere signaalbron overschakelt.
- De instellingen zijn gebaseerd op het volumeniveau van de FM tuner, welke dus onveranderd zal blijven.
1 Vergelijk het volumeniveau van de FM tuner met dat van de signaalbron die u wilt aanpassen.
2 Druk op AUDIO en selecteer SLA.
Druk op AUDIO tot SLA op het display verschijnt.
3 Druk op ▲ of ▼om het volume van de signaalbron aan te passen.
Met elke druk op ▲ of ▼zal het volume van de signaalbron toe- of afnemen.
- SLA +4 – SLA -4 zal op het display verschijnen terwijl het volume van de signaalbron wordt verhoogd of verlaagd.
Opmerkingen
- Aangezien het volume van de FM tuner het ijkingspunt is, kunt u het volumeniveau van de FM tuner zelf niet aanpassen.
- Het volumeniveau van de MW/LW (MG/LG) tuner als signaalbron kan echter wel worden aangepast.
Begininstellingen
Aanpassen van de begininstellingen
1 Houd SOURCE ingedrukt tot het toestel uit gaat.
2 Houd AUDIO ingedrukt tot STEP op het display verschijnt.
Druk herhaaldelijk op AUDIO om te schakelen tussen de volgende instellingen:
STEP—A-PI
Gebruik de volgende instructies voor het regelen van de diverse instellingen.
- Druk op BAND om de begininstellingen te annuleren.
- U kunt de begininstellingen ook annuleren door de AUDIO toets ingedrukt te houden tot het toestel uit gaat.
Instellen van de FM afstemstap
Normaal gesproken is de FM afstemstap voor automatisch afstemmen 50 kHz. Wanneer AF of TA is ingeschakeld zal de afstemstap automatisch op 100 kHz worden ingesteld. Het is misschien in uw situatie beter de afstemstap op 50 kHz te zetten terwijl de AF functie is ingeschakeld.
1 Druk op AUDIO en selecteer STEP.
Druk herhaaldelijk op AUDIO tot STEP op het display verschijnt.
2 Kies de FM afstemstap met ◀/►.
Door op ◀/▶te drukken kunt u de FM afstemstap heen en weer schakelen tussen 50 kHz en 100 kHz terwijl AF of TA is ingeschakeld. De gekozen FM afstemstap zal op het display verschijnen.
Opmerking
- Bij handmatig afstemmen zal de afstemstap op 50 kHz blijven staan.
Aan/uit zetten van de automatische PI zoekfunctie
Het toestel kan automatisch zoeken naar een andere zender met hetzelfde programma, zelfs wanneer er is afgestemd op een voorkeuzezender.
1 Druk op AUDIO en selecteer A-PI.
Druk herhaaldelijk op AUDIO tot A-PI op het display verschijnt.
2 Zet A-PI aan of uit met ▲/▼.
Door op ▲/▼te drukken schakelt u A-PI naar keuze aan of uit, hetgeen op het display zal worden aangegeven.
Aanvullende informatie
Tijdelijk uitschakelen weergave voor mobiele telefoon
De weergave van dit toestel zal automatisch worden uitgeschakeld (gedempt) wanneer u belt of gebeld wordt via een op het toestel aangesloten mobiele telefoon.
- Het geluid wordt uit gezet, MUTE zal op het display verschijnen en er zullen geen audio-instellingen, behalve voor het volume, mogelijk zijn. De bediening keert weer terug naar normaal wanneer het telefoongesprek is afgelopen.
Zorgen voor uw CD-speler
- Gebruik alleen CD's met de Compact Disc Digital Audio logo zoals hieronder aangegeven.
- Gebruik alleen normale, ronde CD's. Abnormale, niet ronde CD's kunnen vast komen te zitten of niet naar behoren worden afgespeeld.
- Controleer alle CD's op barsten, krassen of vervormingen voor u ze afspeelt. CD's met barsten, krassen of vervormingen kunnen niet naar behoren worden afgespeeld. Gebruik zulke discs niet.
- Probeer het opname-oppervlak (waar niets op gedrukt is) niet aan te raken wanneer u omgaat met de disc.
- Bewaar CD's in hun eigen doosje wanneer u ze niet gebruikt.
-
Houd CD's uit direct zonlicht en stel ze niet bloot aan hoge temperaturen.
-
Plak geen labels op discs, schrijf er niet op en behandel het oppervlak niet met chemische middelen.
- Om vuil van een CD te verwijderen, dient u met een zachte doek rechtstreeks van het midden naar de buitenrand te vegen.
- Als u bij koud weer de verwarming gebruikt, is het mogelijk dat er condens gevormd wordt op onderdelen in het binnenwerk van de CD-speler. Condens kan er toe leiden dat de CD-speler niet naar behoren functioneert. Als u vermoedt dat condens de oorzaak van een bepaald probleem vormt, dient u de CD-speler een uurtje of zo uit te zetten zodat de CD-speler kan drogen en dient u eventuele vochtige discs af te nemen met een zachte doek.
- Schokken door het rijden van de auto kunnen de CD weergave doen overslaan.
Aanvullende informatie
CD-R/CD-RW discs
- CD-R (CD-Recordable) en CD-RW (CD-Rewritable) discs die zijn opgenomen op CD-R/CD-RW apparatuur anders dan een muziek CD-recorder kunnen mogelijk niet naar behoren worden weergegeven op deze CD-speler.
- Muziek CD-R/CD-RW discs, zelfs wanneer deze zijn opgenomen op een muziek CD-recorder, kunnen mogelijk niet naar behoren worden weergegeven op deze CD-speler als gevolg van verschillende disc-karakteristieken, krassen of vuil op de disc. Vuil of condens op de lens binnenin dit toestel kan ook de weergave van deze discs verhinderen.
- Lees de voorzorgen voor CD-R/CD-RW discs voor u deze gaat gebruiken.
Uitleg ingebouwde CD-speler foutmeldingen
Wanneer er zich problemen voordoen bij weergave van een CD, is het mogelijk dat er op het display een foutmelding verschijnt. In een dergelijk geval kunt u de onderstaande tabel raadplegen om te zien wat er aan de hand is en welke maatregelen worden aanbevolen om het probleem op te lossen. Als het probleem niet kan worden opgelost, dient u contact op te nemen met uw dichtstbijzijnde Pioneer Service-centrum.
| Melding | Oorzaak | Maatregel |
| ERROR-11, 12, 17, 30 | Vuile disc Maak de disc schoon. | |
| ERROR-11, 12, 17, 30 | Bekraste disc Vervang de disc. | |
| ERROR-14 Blanco disc Controleer de disc. | ||
| ERROR-10, 11, 12, 14, 17, 30, A0 | Elektrisch of mechanisch probleem | Zet het contact uit en dan weer aan, of schakel over naar een andere signaalbron en dan weer terug naar de CD-speler. |
| HEAT De CD-speler is oververhit | Zet de CD-speler uit tot deze afgekoeld is. | |
Aanvullende informatie
Technische gegevens
Algemeen
| Spanningsbron | 14,4 V gelijkstroom (10,8 – 15,1 V toelaatbaar) |
| Aarding | Negatief |
| Max. stroomverbruik | 10,0 A |
| Afmetingen (B xH xD): | |
| Montage-afmetingen | |
| ...... | 178 × 50 × 157 mm |
| Voorpaneel | 188 × 58 × 19 mm |
| Gewicht | 1,5kg |
Audio/DSP
| Maximaal uitgangsvermogen | |
| ...... | 50 W × 4 (DEH-3400R) |
| 45 W ×4 (DEH-2460R, DEH-2430R) | |
| Doorlopend uitgangsvermogen | |
| ...... | 27 W × 4 (DEH-3400R) |
| 22 W ×4 (DEH-2460R, DEH-2430R) | |
| (DIN 45324, +B = 14,4 V) | |
| Belastingsimpedantie ...... | 4 Ω (4 - 8 Ω toelaatbaar) |
| Preout maximaal uitgangsniveau/uitgangsimpedantie | |
| ...... | 2,2 V/1 kΩ |
| Equalizer (3-Bands equalizer): | |
| (LAAG) ...... | Niveau: ±12 dB |
| (MIDDEN) ...... | Niveau: ±12 dB |
| (HOOG) ...... | Niveau: ±12 dB |
| Loudness contouren: | |
| (LAAG) ...... | +3,5 dB (100 Hz), +3 dB (10 kHz) |
| (MIDDEN) ...... | +10 dB (100 Hz), +6,5 dB (10 kHz) |
| (HOOG) ...... | +11 dB (100 Hz), +11 dB (10 kHz) |
| (volume : -30 dB) | |
CD-speler
| Systeem | Compact Disc Audio |
| Bruikbare CD's | Compact Discs |
| Signaalformaat: | |
| Bemonsteringsfrequentie | |
| ...... | 44,1 kHz |
| Aantal quantisatie bits | |
| ...... | 16; lineair |
| Frequentiekarakteristieken | |
| ...... | 5 – 20.000 Hz (±1 dB) |
| Signaal-tot-ruis | 94 dB (1 kHz) (IEC-A netwerk) |
| Dynamisch bereik | 92 dB (1 kHz) |
| Aantal kanalen | 2 (stereo) |
FM tuner
| Frequentiebereik | 87,5 – 108,0 MHz |
| Bruikbare gevoeligheid | 9 dBf (1,0 μV/75 Ω, mono,S/R: 30 dB) |
| 50 dB onderdrukkingsgevoeligheid | |
| 15 dBf (1,7 μV/75 Ω, mono) | |
| Signaal-tot-ruis | 70 dB (IEC-A netwerk) |
| Vervorming | 0,3 % (bij 65 dBf, 1 kHz, stereo) |
| Frequentierespons | 30 – 15.000 Hz (±3 dB) |
| Stereoscheiding | 40 dB (bij 65 dBf, 1 kHz) |
MG tuner
| Frequentiebereik | 531 – 1.602 kHz (9 kHz) |
| Bruikbare gevoeligheid | 18 μV (S/R: 20 dB) |
| Selectiviteit | 50 dB (±9 kHz) |
LG tuner
| Frequentiebereik | 153 – 281 kHz |
| Bruikbare gevoeligheid | 30 μV (S/R: 20 dB) |
| Selectiviteit | 50 dB (±9 kHz) |
Opmerking
- Technische gegevens en ontwerp zijn ter produktverbetering zonder voorafgaande kennisgeving wijzigbaar.
