GEBRUIKSAANWIJZING AXX1403 Axxion

Lees deze handleiding zorgvuldig en volledig vóór het aansluiting of instellen van dit product.

Belangrijke veiligheidsinstructies

1. Waarschuwing: Verwijder de behuizing of de achterkant niet om het risico van elektrische schokken te verminderen. Er zitten geen door de gebruiker te onderhouden onderdelen in dit apparaat. Laat onderhoud over aan gekwalificeerd personeel.
2. Waarschuwing: Stel het apparaat niet bloot aan regen of vocht om brandgevaar of elektrisch schokgevaar te voorkomen.
3. Stel de adapter en de draagbare DVD-speler niet bloot aan water (druppend en spaltend) en plaats geen voorwerpen gevuld met water, zoals vazen, op het apparaat.
4. Houd de draagbare DVD-speler uit de buurt van direct zonlicht en warmtebronnen, zoals radiatoren of kachels.
5. Blokkeer de ventilatieopeningen niet. Er zitten sleuven en openingen in het apparaat voor ventilatie. Deze openingen dienen nooit geblokkeerd te worden door uw DVD-speler op een kussen, sofa of andere soortgelijke ondergrond te zetten.
6. Plaats de draagbare DVD-speler niet op een onstabiel wagentje, standaard, driepoot, beugel of tafel. Het apparaat kan vallen en beschadigd raken of mensen verwonden.
7. Plaats nooit zware of scherpe voorwerpen op het LCD-paneel of frame.
8. Gebruik alleen de meegeleverde AC-adapter met de draagbare DVD-speler. Het gebruik van andere adapters zal uw garantie ongeldig maken.
9. De stekker van de AC-adapter wordt gebruikt om het apparaat van het lichtnet te ontkoppelen, zorg ervoor dat de stekker goed bereikbaar blijft.
10. Haal de stekker uit het stopcontact als het apparaat niet wordt gebruikt.
    11.WAARSCHUWING: Overmatige geluidsdruk van de oortelefoon of hoofdtelefoon kan leiden tot gehoorverlies.

12.WAARSCHUWING: Gebruik alleen koppelstukken/accessoires die worden aangeraden door de fabrikant. De draagbare DVD-speler wordt geleverd met een netadapter, deze netadapter is het ontkoppelapparaat. Zorg ervoor dat de netadapter altijd bereikbaar blijft.

Deze markering geeft aan dat dit product niet mag worden weggegooid met het overige huisvuil in de gehele EU. Om schade aan het milieu en de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u op een verantwoorde manier recyclen en zo duurzaam hergebruik van grondstoffen te bevorderen. Breng uw gebruikte product terug naar een inzamelpunt of neem contact op met de dealer waar u het product heeft gekocht. Zij kunnen dit product aannemen voor milieuvriendelijke recycling.

Veiligheidsmaatregelen

WAARSCHUWING

GEVAAR VAN ELEKTRISCHE SCHOK, NIET OPENEN

1. Waarschuwing: Deze DVD-speler maakt gebruik van een lasersysteem. Gebruik van bediening, aanpassingen, of het uitvoeren van procedures anders dan die vermeld in deze handleiding kunnen resulteren in blootstelling aan gevaarlijke straling.
   2 Waarschuwing: Open de behuizing niet om directe blootstelling aan de laserstraal te voorkomen. Zichtbare laserstraling wanneer geopend.
2. Waarschuwing: Kijk nooit rechtstreeks in de laserstraal.
3. Let op: Installeer dit product niet in een afgesloten ruimte, zoals een boekenkast of soortgelijke plek.
4. Waarschuwing: als het apparaat wordt gebruikt door een kind, dan moeten ouders ervoor zorgen dat het kind alle inhoud van de handleiding kent.
5. Waarschuwing: het is verboden om meer dan 250mm USB-verlengsnoer te gebruiken voor de USB-poort.

Opmerkingen over copyright:

1. Het zonder toestemming kopieren, tonen, uitzenden, in publiek afspelen of verhuren van auteursrechtelijk beschermd materiaal is bij wet verboden.
2. Dit product beschikt over een kopieerbeveiligingstechnologie ontwikkeld door Macrovision. Op sommige disks zijn kopieerbeschermingssignalen opgenomen. Bij het opnemen en afspelen van beelden op deze disks zal er beeldruis verschijnen. Dit product bevat copyrighttechnologie die wordt beschermd door claims van bepaalde Amerikaanse patenten en andere intellectuele-eigendomsrechten van Macrovision Corporation en andere eigenaren van rechten. Gebruik van deze kopieerbeveiliging technologie moet worden geautoriseerd door Macrovision Corporation, en is bedoeld voor thuisgebruik en ander beperkt gebruik, tenzij anders geautoriseerd door Macrovision Corporation. Reverse engineering of demontage is niet toegestaan.

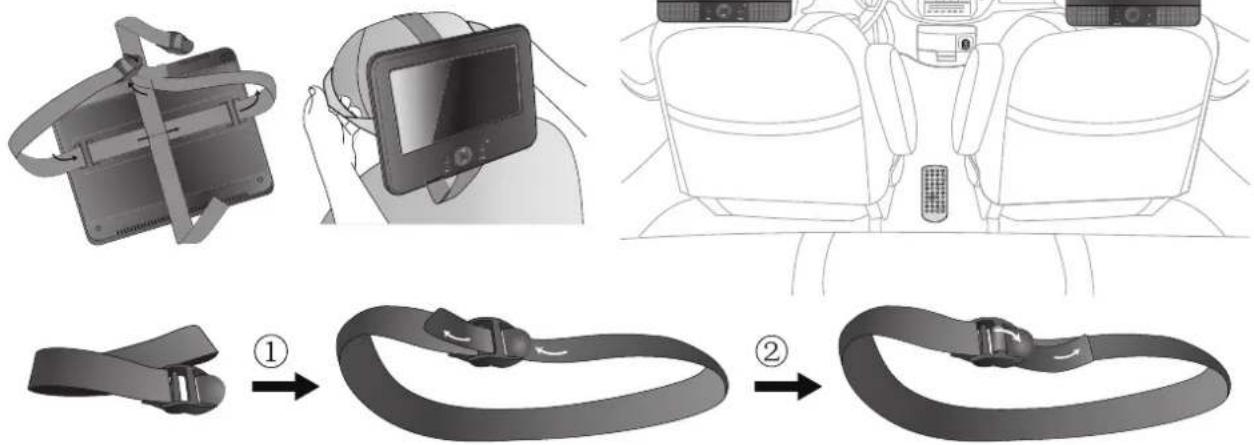

Montage in voertuig

Gebruik de meegeleverde bevestigingsbanden om het hoofdapparaat en de monitor op de achterkant van de hoofdsteunen van het voertuig te installeren. Wikkel de bevestigingsbanden strak rond de hoofdsteun.

Beste klant:
Bedankt voor de aanschaf van deze draagbare DVD-speler.
Controleer wanneer u de doos voor het eerst opent of alle accessoires aanwezig zijn. Lees de handleiding zorgvuldig door voordat u de onderdelen en stroom aansluit en bewaar deze instructies altijd in de buurt van uw draagbare DVD-speler.
Inhoud doos:
1 x Hoofdapparaat
1 x slave-apparaat
1 x Afstandsbediening inclusief batterij
1 x Netadapter
1x Autoadapter
Bevestigingsbanden
Opmerking: Als er onderdelen ontbreken, neem dan zo snel mogelijk contact op met uw dealer.

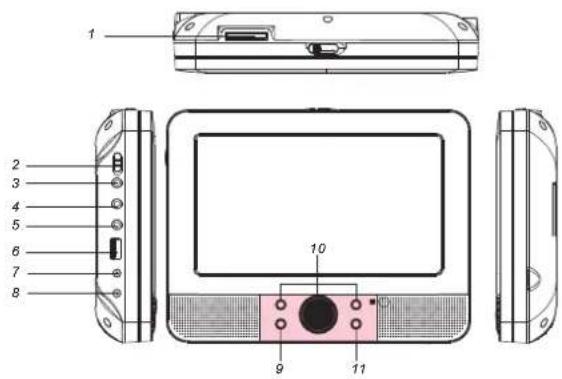

Identificatie van bedieningselementen Hoofdapparaat

MASTER TFT-SCHERM

1 2 3 4 5 6 7 8 9 10 11

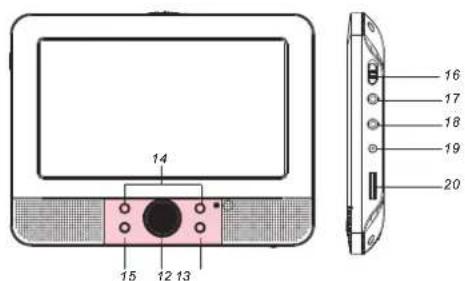

SLAVE TFT-SCHERM

14 15 12 13 16 17 18 19 20

1.SD/MS/MMC

1. AAN/UIT-KNOP

2. HOOFDTELEFOONUITGANGEN

3. VIDEO/AUDIO UITGANG

4. DIGITALE AUDIO UITGANG (COAX)

6.USB

Schakelaar achtergrondverlichting Slave TFT-scherm.

1. AAN/UIT-KNOP

2. AV INGANG

3. HOOFDTELEFOONUITGANGEN

4. DC INGANG

5. Volumeknop

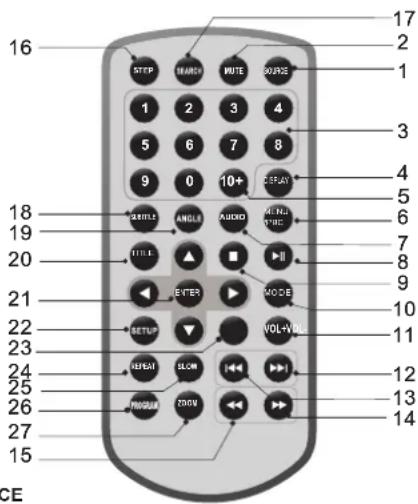

Identificatie van bedieningselementen

Afstandsbediening

16 STEP MUNCH ROUTE 1 2 3 4 5 6 7 8 9 0 10+ 17 2 1 3 4 5 6 7 8 9 10+ REFAY 18 19 20 TITLE ANGLE AUDIO MODE 21 SETTER VOL+VOL 22 SETUP 23 RUSH ILOW 24 MASCUM TOWN 25 12 13 14 26 27 CE

1. SOURCE

DVD/CARD/USB.

2. MUTE

Schakel met deze knop het geluid uit.

3.0-9 NUMERIEKE TOETSEN

Selecteer met deze toetsen genummerde items in een menu.

4.DISPLAY

Druk op deze knop om de afspeeltijd en statusinformatie te tonen.

5.10+ KNOP

Druk op deze knop om een track hoger dan 10 te selecteren eerst op 10+, bijvoorbeeld; om track 12 te selecteren, druk eerst op 10+, en vervolgens op 2.

6. MENU/PBC

Druk op deze knop om terug te keren naar het hoofdmenu van de DVD.

Met deze toets kunt u ook PBC aan-/uitzetten (VCD).

7.AUDIO

DVD: ruk tijdens het afspelen herhaaldelijk op AUDIO om een andere audiotaal of audiotrack te beluisteren, indien beschikbaar.

MP3/CD/VCD: Druk tijdens het afspelen herhaaldelijk op AUDIO om een ander audiokanaal te beluisteren (Links, Rechts, Mix, Stereo).

8.PLAY/PAUSE

Druk één keer op PLAY/PAUSE om het afspelen te pauzeren, druk nogmaals op PLAY/ PAUSE om het afspelen te hervatten.

9.STOP

Druk één keer op deze knop om het afspelen tijdelijk te stoppen. Het afspelen kan later hervat worden door op PLAY( )drukken. Als er echter nogmaals op de STOP knop wordt gedrukt, in plaats van op de knop PLAY( ▶)dan kan het afspelen niet meer worden hervat.

10.MODE

Stel met deze knop de LCD-parameters in(helderheid, contrast en verzadiging).

11.VOL+

12.Vooruit

Druk op deze knop om naar het volgende hoofdstuk/de volgende track te gaan.

13.Achteruit

Druk op deze knop om naar het vorige hoofdstuk of begin van een track te gaan.

14.

Druk op de knop ▶om vooruit te spoelen, dit kan met 5 snelheden (X2->X4->X8->X16->X32->PLAY), druk op de knop PLAY om het afspelen met normale snelheid te hervatten.

Identificatie van bedieningselementen

Afstandsbediening

15.

Druk de knop ◀om achteruit te spoelen, dit kan met 5 snelheden (X2->X4->X8->X16->X32->PLAY), druk op de knop PLAY om het afspelen met normale snelheid te hervalten.

16.STEP

Druk op deze knop om in DVD-modus met stappen vooruit te spelen.

17.SEARCH

Druk op deze knop om naar een specifieke tijd, titel of hoofdstuk te gaan in DVD-modus.

18.SUBTITLE

Druk tijdens het afspelen herhaaldelijk op SUBTITLE om de ondertiteltaal te veranderen.

19.ANGLE

DVD: Druk op ANGLE om de kijkhoek te veranderen, dit werkt alleen bij DVD's die deze functie ondersteunen

20.TITLE

Druk op deze toets om terug te keren naar het titelmenu van de DVD.

21. ENTER

Druk op deze toets om de menuselectie te bevestigen.

22.SETUP

Druk op deze toets om het hoofdmenu te openen of sluiten.

23.VOL

Druk op deze toets om het volume in te stellen.

24.REPEAT

Druk tijdens het afspelen op REPEAT om de gewenste herhaalmodus te selecteren.

DVD: u kunt hoofdstuk herhalen/titel herhalen/herhalen uitschakelen.

VCD: u kunt enkele track herhalen/alle herhalen/herhalen uitschakelen.

CD/MP3: u kunt enkele track herhalen/map herhalen/herhalen uitschakelen.

25.SLOW

Druk herhaaldelijk op de Slow-knop om langzaam af te spelen en door de verschillende snelheden te bladeren. De beschikbare snelheden zijn 1/2,1/4,1/8,1/16 en normaal afspelen.

26.PROGRAM

DVD/VCD: De programmafunctie maakt het mogelijk om uw favoriete tracks op een disk op te slaan. Druk op de knop PROGRAM, vervolgens zal het PROGRAMMAMENU verschijnen op het scherm, u kunt nu met behulp van de numerieke toetsen rechtstreeks de titels, hoofdstukken of tracknummers invoeren en de PLAY-optie selecteren. Druk om normaal afspelen te hervatten op PROGRAM en selecteer de "clear program" optie in het programmamenu. Druk nogmaals op PROGRAM om het programmamenu te verlaten.

27.ZOOM

DVD/VCD: Gebruik ZOOM om het beeld te vergroten of verkleinen.
1. Druk tijdens het afspelen of als het afspelen is gepauzeerd op ZOOM om de zoomfunctie te activeren. Er verschijnt kort een vierkant frame aan de rechteronderkant van het beeld.
2. Met elke druk op de knop ZOOM verandert het TV-beeld in de volgende volgorde:
2X grootte--- 3X grootte --- 4X grootte ---1/2 grootte --- 1/3 grootte --- 1/4 grootte ---normale grootte
JPEG: Gebruik ZOOM om het beeld te vergroten of verkleinen.
1. Druk op 'ZOOM'
2,Gebruik de knop " ▶"om te vergroten, of " ◀m het beeld te verkleinen.
Gebruik de knoppen ▲▼◀▶m door het vergrootte beeld te rond te kijken.

Instellen instellingenmenu

Pagina algemene instellingen

Druk op de SETUP knop om het instellingenmenu te openen.

Gebruik de navigatietoetsent ▲▼◄►m het gewenste item te selecteren. Druk na het instellen van de instellingen nogmaals op SETUP om terug te keren naar de normale weergave.

De volgende menu-items kunnen worden ingesteld:

ALGEMEEN: selecteer de GENERAL PAGE voor het instellen van de algemene instellingen.

AUDIO: selecteer de AUDIO PAGE voor het instellen van de audio-instellingen.

VIDEO: selecteer de VIDEO PAGE voor het instellen van de video-instellingen.

VOORKEUR: selecteer de PREFERENCE PAGE voor het instellen van uw voorkeuren.

WACHTWOORD: selecteer de PASSWORD PAGE voor het instellen van uw wachtwoord.

Pagina algemene instellingen

-- GENERALSETUP PAGE -- TV DISPLAY WIDE 4:3 PANSCAN TFT DISPLAY 18:9 4:3 LETTERBOX ANGLE MARK ON 6D LANGUAGE ENG ON TFT 18:9 16:9 CLOSED CAPTIONS ON ENGLISH OFF TFT 4:3 SCREEN SAVER ON FRENCH GERMAN SPANISH DUTCH POLISH HUNGARIAN ON OFF OFF GOTO GENERAL SETUP PAGE

TV DISPLAY: selecteer de beeldverhouding van het afspeelbeeld.

4:3 PANSCAN: selecteer deze optie als u een normale TV heeft en het beeld op volledig scherm wilt bekijken, de zijkanten worden van het beeld afgesneden om het op het scherm van uw TV te laten passen.

4:3 LETTERBOX: selecteer deze optie als u een normale TV heeft en het volledige beeld wilt zien. In dit geval wordt het gehele beeld op het scherm getoond, maar verschijnen er twee zwarte balken aan de boven- en onderkant van het TV-scherm.

16:9: breedbeeldweergave.

TFT DISPLAY: Stel hier de beeldverhouding van het TFT-display in op 16:9 of 4:3.

Angle Mark

Toon de informatie over de huidige beeldhoek, indien beschikbaar, op de disk, aan de rechterkant van het TFT-scherm.

OSD Language

Hier kunt u de taal instellen voor de menu's op het scherm.

Closed Captions

Closed captions zijn gegevens die zijn verborgen in het videosignaal van sommige disks. Zorg er voordat u deze functie selecteert voor dat de disk closed captions bevat en uw TV deze functie ook ondersleunt.

Screen Saver

Deze functie wordt gebruikt om de schermbeveiliging aan of uit te zetten.

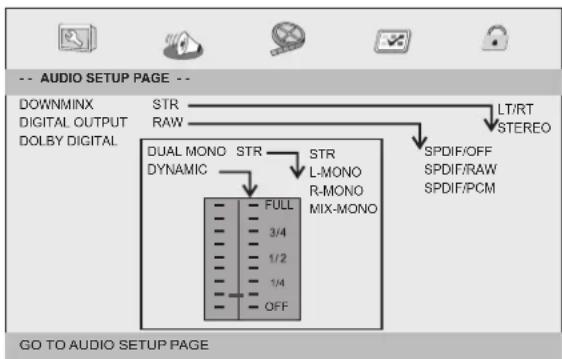

Pagina audio-instellingen

Pagina audio-instellingen

Pagina audio-instellingen van het instellingenmenu

Downmix

Met deze optie kunt u het signaal uit de analoge stereo-uitgang van uw DVD-speler instellen.

→ LT/RT : Selecteer deze optie als uw DVD-speler is aangesloten op een Dolby Pro Logic decoder

→ Stereo : Selecteer deze optie als de uitgang is aangesloten op twee voorluidsprekers.

Digital Output

Deze functie wordt gebruikt om de SPDIF-uitvoer te selecteren: SPDIF Off, SPDIF /RAW,SPDIF/PCM..

→ SPDIF Off: Schakelt de SPDIF-uitvoer uit.

→ SPDIF/RAW: Gebruik deze optie als u uw DIGITALE AUDIO UITGANG heeft aangesloten op een multi-channel decoder/ontvanger.

→ SPDIF/PCM: Gebruik deze optie alleen als uw ontvanger niet in staat is om multi-channel audio te decoderen.

Dolby digital

→ Stereo: Het linker monogeluid wordt naar de linker luidspreker gestuurd en het rechter monogeluid wordt naar de rechter luidspreker gestuurd.

→ L-Mono: Het linker monogeluid wordt naar de linker en rechter luidspreker gestuurd.

→ R-Mono: Het rechter monogeluid wordt naar de linker en rechter luidspreker gestuurd.

→ Mix-Mono:Een mix van het linker en rechter monogeluid wordt naar de linker en rechter luidspreker gestuurd.

Dynamic

Compressie dynamisch bereik.

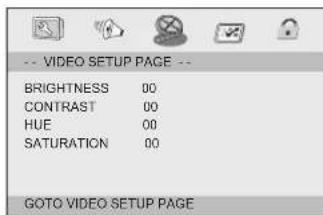

Pagina video-instellingen

Pagina video-instellingen

-- VIDEO SETUP PAGE -- BRIGHTNESS 00 CONTRAST 00 HUE 00 SATURATION 00 GOTO VIDEO SETUP PAGE

Scherpte, helderheid, contrast, tint, verzadiging: instellen van de videokwaliteit.

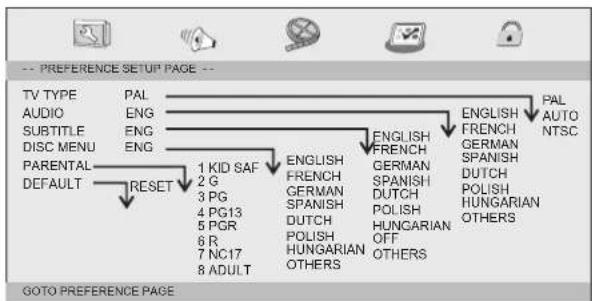

Pagina voorkeuren

Pagina voorkeuren

TV Type

Selecteer het kleurensysteem van uw TV. Deze DVD-speler is compatibel met zowel NTSC als PAL.

Instellingen instellingenmenu

Pagina voorkeuren

PAL - Selecteer deze optie als de aangesloten TV een PAL-kleurensysteem heeft. Dit zal het videosignaal van een NTSC-disk omzetten en als PAL-formaat naar de TV sturen.

NTSC-Selecteer deze optie als de aangesloten TV een NTSC-kleurensysteem heeft. Dit zal het videosignaal van een PAL-disk omzetten en als NTSC-formaat naar de TV sturen.

Auto: Verander het videosignaal automatisch aan de hand van het diskformaat van de disk die wordt afgespeeld.

Audio: Selecteer een audiotaal (indien beschikbaar).

Subtitle: Selecteer een ondertiteltaal (indien beschikbaar).

Disc Menu: Selecteer een menutaal voor de disk (indien beschikbaar).

Parental

Aan sommige DVD's is een niveau voor ouderlijk toezicht toegekend, aan de hele disk of aan bepaalde scènes op de disk. Met deze functie kunt u een limiet instellen voor de niveaus die afgespeeld kunnen worden. De ratingniveaus gaan van 1 tot 8 en zijn afhankelijk van het land. U kunt het afspelen van bepaalde disks, die niet geschikt zijn voor uw kinderen, verbieden of bepaalde disks afspelen met alternatieve scènes.

Default: Herstellen naar fabrieksinstellingen.

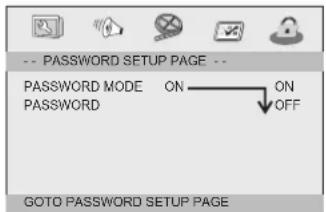

Pagina wachtwoordinstellingen

Pagina wachtwoordinstellingen

-- PASSWORD SETUP PAGE -- PASSWORD MODE ON PASSWORD OFF GOTO PASSWORD SETUP PAGE

Password mode: Zet de wachtwoordmodus aan/uit. Als de wachtwoordmodus is uitgeschakeld, dan zal het veranderen van het niveau voor ouderlijk toezicht ook niet om een wachtwoord vragen.

Password Setup Page

Password: selecteer deze optie om de pagina voor het veranderen van het wachtwoord openen.

OLD PASSWORD NEW PASSWORD CONFIRM PWD OK

OLD PASSWORD: Voer het OUDE wachtwoord in, (fabrieksinstelling is 1369), de cursor springt automatisch naar NEW PASSWORD.

NEW PASSWORD: Voer het NIEUWE wachtwoord in. Voer 4 cijfers in met de numerieke toetsen van de afstandsbediening, de cursor zal automatisch naar CONFIRM PASSWORD springen.

CONFIRM PASSWORD: Bevestig het NIEUWE wachtwoord door het nogmaals in te voeren. Als de bevestiging onjuist is, dan zal de cursor in dit veld blijven. Nadat u het wachtwoord correct heeft ingevoerd, zal de cursor automatisch naar OK springen.

OK: Druk als de cursor op deze knop staat op de ENTER toets om de instelling te bevestigen.

Opmerking: Als het wachtwoord is veranderd, dan zal de code voor ouderlijk toezicht ook zijn veranderd.

Het standaardwachtwoord (1369) is altijd actief, zelfs als het wachtwoord is veranderd.

Slaver TFT Menu Setting Pagina beeld (picture)

Brightness

Instellen helderheid.

Contrast

Instellen contrast.

Color

Instellen kleur.

LANG

Instellen menutaal.

ZOOM

Beeldverhouding instellen

ZOOM 16:9 of 4:3

PICTURE BRIGHT 50 CONTRA ST 50 COLOR 50 LANG ENGLISH 200M 16:9

Parameters en specificaties Elektronische parameters

Item		Standaardeis
Voeding		: AC 100-240 V, 50/60 Hz
Stroomverbruik		:<15W
Bedrijfsvochtigheid		: 5 % to 90 %
Uitgang	VIDEOUITGANG	:1 Vp-p (75Ω)
	AUDIOUITGANG	:1.0 Vrms (1 KHz, 0 dB)
	Audio	:Luidspreker:1WX2,Hoofdtelefoonuitgang, Coax uitgang

System

Laser	:Halfgeleider laser, golflengte 650 nm
Signaalsysteem	: NTSC / PAL
Frequentierespons	: 20Hz to 20 kHz(1dB)
Signaal -rulsverhouding	:Meer dan 80 dB (alleen connectoren ANALOOG UIT)
Dynamisch bereik	:Meer dan 80 dB (DVD/CD)

Opmerking: Ontwerp en specificaties zijn onderhevig aan verandering zonder voorafgaande berichtgeving.

AXXION
