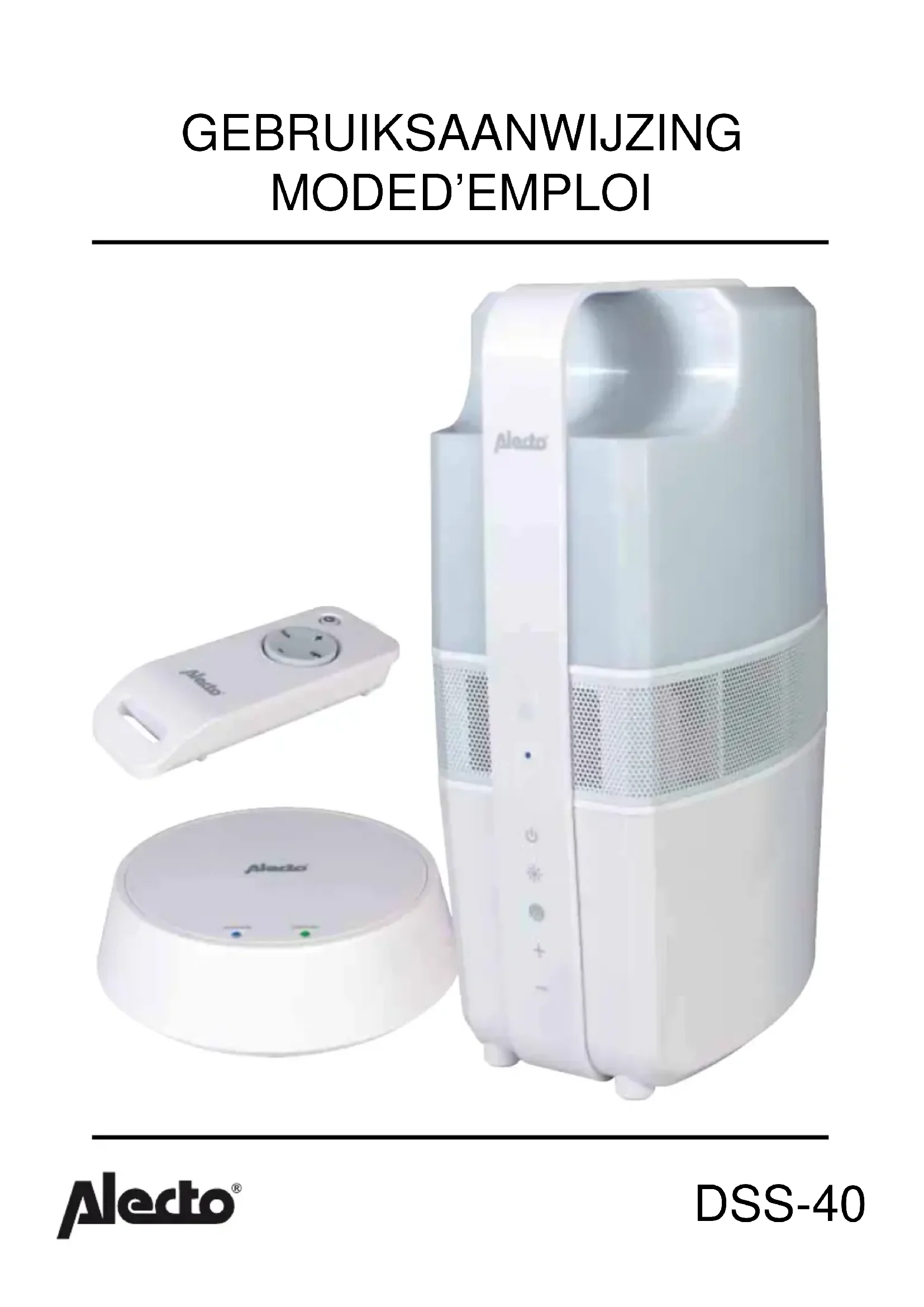

GEBRUIKSAANWIJZING DSS40 ALECTO

GEBRUIKSAANWIJZING MODED'EMPLOI

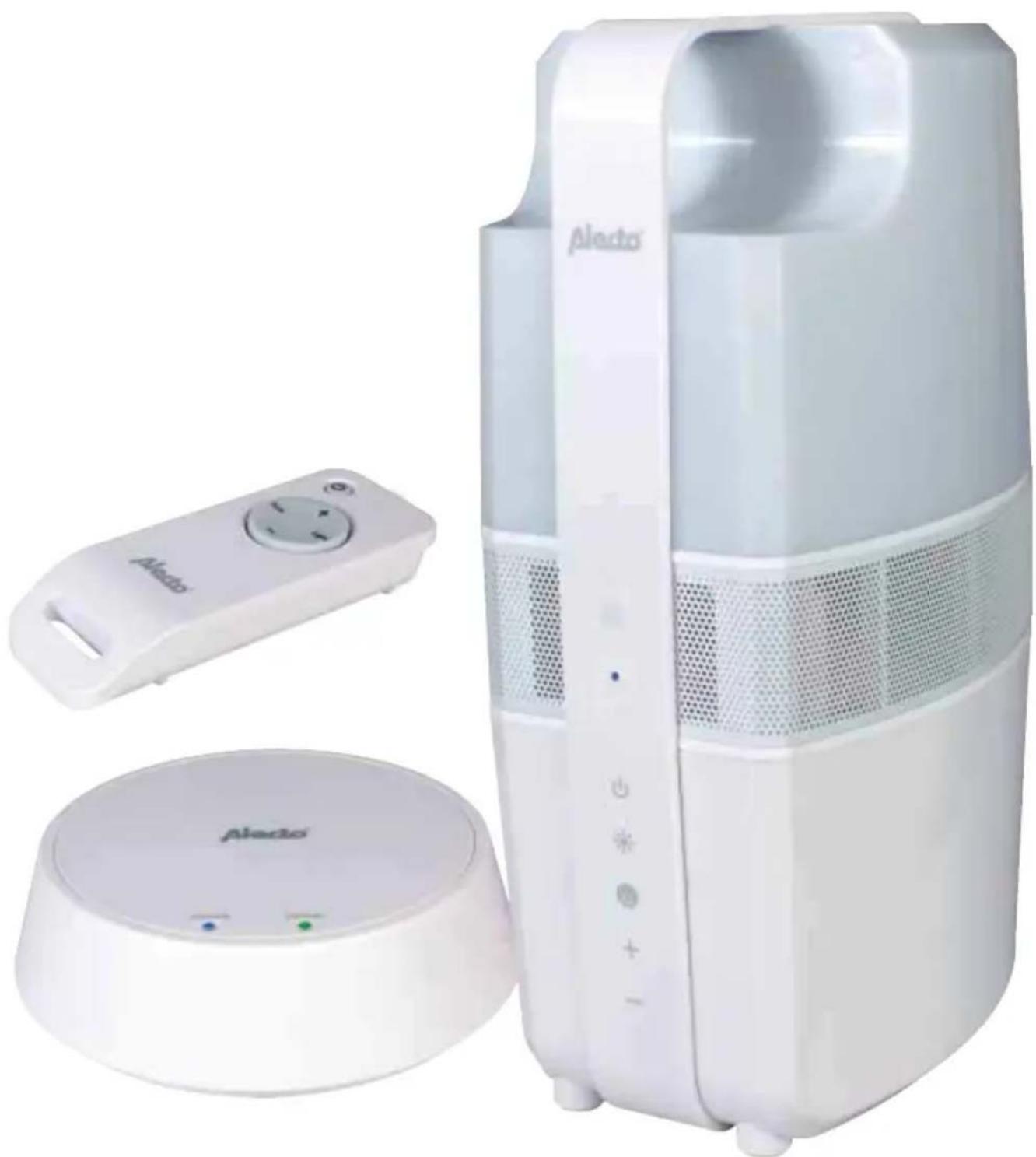

De Alecto DSS-40 is een draadloze luidspreker met sfeerverlichting. De zender kunt u aansluiten op elke geluidsbron met een hoofdtelefoonaansluiting of met RCA (tulp) uitgangen (TV- Stereo, MP3 speler, iPod, etc. etc. De regenwaterbestendige luidspreker kunt u vrijelijk plaatsen zoals bijvoorbeeld in uw garage, schuur, keuken, slaapkamer of zelfs in de regen in de tuin of op uw terras. Maak gebruik van batterijvoeding bij gebruik in de tuin of op het terras.

INSTALLEREN

Zender:

1. Plug het audio snoertje achter in de zender, en de andere zijde in de hoofdtelefoon uitgang van de geluidsbron. (TV, stereo, MP3 speler, etc.)

2. Plug het stekkertje van de 8V voedingsadapter achter in de zender in aansluiting DC en doe de adapter in een 240V stopcontact. Het POWER lampje licht nu op.

3. POWER: licht op2als indicatie dat de voedingsadapter aangesloten is.

4. SIGNAL: licht op als een geluidssignaal aan de zender aangeboden wordt.
5. Audio-aansluiting: deze ingang dient u te verbinden met de geluidsbron.

6. Aansluiting voor de voedingsadapter.

7. Kanaalschakelaar.

Overzicht zender:

Luidspreker:

Naar keus kunt u de luidspreker door middel van de meegeleverde voedingsadapter voeden of kunt u batterijen (excl.) plaatsen. Let op dat de meegeleverde voedingsadapters NIET waterdicht zijn en dus NIET geschikt zijn voor gebruik buitenshuis.

Voeding:

Naar keuze kunt u nu 6 stuks 1,5V type C batterijen plaatsen of kunt u de 10V voedingsadapter aansluiten.

• De voedingsadapter kunt u aansluiten als de luidspreker binnenshuis gebruikt wordt. Bij gebruik buitenshuis dient de luidspreker door batterijen gevoed te worden en kunt u de voedingsadapter niet gebruiken.
• Het is mogelijk om oplaadbare batterijen te plaatsen. Deze dient u wel in een aparte batterijlader op te laden.

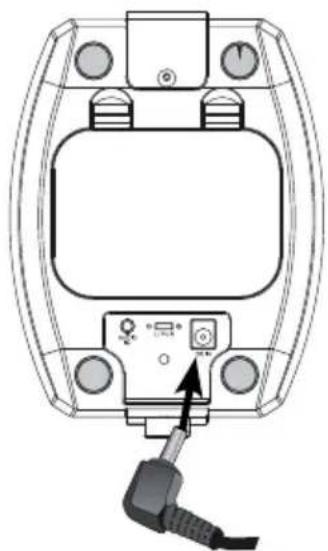

sluit de mee- geleverde 10V voedings- adapter aan

Plaats volgens nevenstaande tekening 6 batterijen.

plaats 6x 1,5V batterij, formaat C. Let op de polariteit.

Toets om de luidspreker aan of uit te zetten.

Toets Tom het juiste kanaal te zoeken.

Toets Liom de sfeerverlichting te regelen.

Toets + om het volume te verhogen.

Toets om het volume te verlagen.

Aan de onderzijde zit het batterij vakje. Plaat hier 2 x 1.5V AAA batterijen.

PLAATSINGSTIPS:

Zender:

• De zender is niet waterdicht en dient tegen regen en vocht beschut opgesteld te worden.
• Zorg voor een goede afvloeiing van warmte; bedek nooit de zender en/of de voedingsadapter en plaats deze niet direct naast een warmtebron.
• Bij voorkeur de zender niet op met cellulose behandelde oppervlakken plaatsen; de rubber voetjes kunnen hierop sporen achterlaten.
• Plaats de zender niet in de directe nabijheid van (draadloze) telefoons, elektronische (medische) apparatuur, TL buizen en andere gasontladingslampen; de uitgestraalde radiogolven van deze apparaten kunnen de geluidskwaliteit van de DSS-40 beïnvloeden.

Luidspreker:

• Ook al gaat het signaal door muren en plafonds, voor een optimaal bereik is het raadzaam de luidspreker zo te plaatsen dat ze de zender kan 'zien'.
• De beschermingsgraad van de luidsprekers is IPX3, dus bestemd tegen regen van boven af en vanaf de zijkant. Opsstattend water van onder af dient te worden voorkomen
• De luidspreker kan eventueel met de achterzijde tegen een muur worden opgehangen. Plaats twee schroeven verticaal boven elkaar met een afstand van 8 cm. in de muur. Houd de kop van de schroeven iets van de muur. Monteer nu de speaker aan de muur.

plesto 1 Overzicht 2

WERKING

Overzicht luidspreker:

1. Lampje, licht op als de luidspreker ingeschakeld is.
2. Om de luidsbreker in- of uit te schakelen.

3. Toets om de sfeerverlichting aan te passen, aan of uit te zetten.

4. Kanaal scan toets om de luidspreker af te stemmen op het zendkanaal van de zender.

5. Volume-toets 'luider'.

6. Volume-toets 'zachter'.

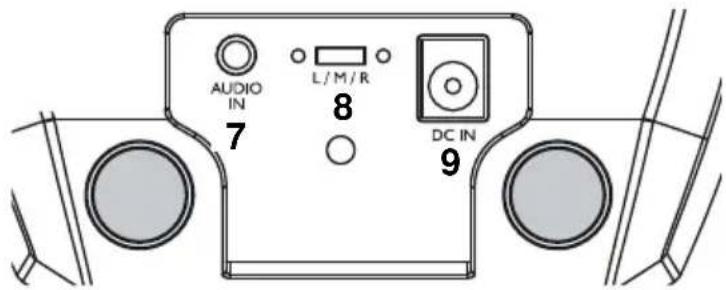

7. Aansluiting voor externe audiobron rechtstreeks op de luidspreker. Met behulp van een 3,5 mm jack aanluiting.

8. L-M-R schakelaar: L voor linker audiokanaal M voor mono (beide audiokanalen) (voorkeur instelling) R voor recher audiokanaal

9. Aansluiting voor de 10Volt voedingsadapter.

In/uitschakelen:

Zender:

• Zodra de zender audio signalen (muziek) toegevoerd krijgt via het audio-snoertje, schakelt de zender zichzelf in; het lampje SIGNAL licht op.
• Ongeveer 4 minuten nadat de zender geen audio-signalen meer ontvangt, schakelt de zender zichzelf uit. De luidspreker schakelt ook uit nadat enige tijd de zender uit is.
• de blauwe POWER LED blijft opgelicht als indicatie dat de voedingsadapter is aangesloten

Luidspreker:

- Tip kort op toets ⏻ om deze in te schakelen; het blauwe indicatielampje boven deze toets licht op. Nogmaals op toets drukken om de luidspreker weer uit te schakelen

Inschakelvolume:

- Om schrikeffect te voorkomen wordt het volume bij het inschakelen van de luidsprekers standaard op normaal volume ingesteld en dient u dit naar wens bij te regelen. (zie hiervoor het volgende hoofdstuk)

Kanaal (frequentie):

• Druk op de luidspreker op toets om af te stemmen op de frequentie die door de zender wordt gebruikt.
• Ook in het geval dat het geluid niet zuiver doorkomt kunt u op deze toets drukken om de luidspreker opnieuw op de zender af te stemmen.

Volumeregeling:

• Druk bij de luidsprekers op de toetsen + of - om het volume te verhogen c.q. te verlagen.
• Ook is het volume vaak te regelen via de volumeregeling op de geluidsbron.

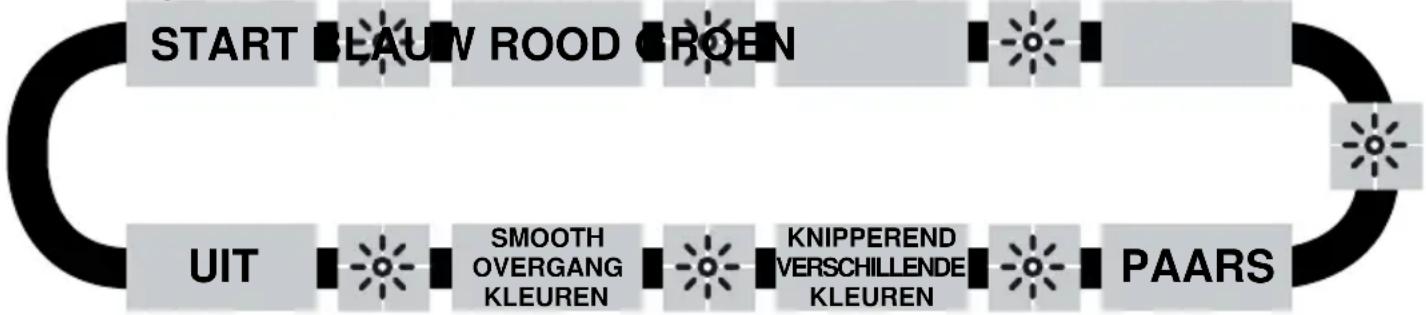

Sfeerverlichting (Mooth light):

- Druk toets om de sfeerverlichting aan te zetten. Toets meerdere malen voor andere kleuren. Om de sfeerverlichting uit te zetten door blijven toetsen totdat de verlichting uit is.

L - M - R keuze:

- Met deze schakelaar kan gekozen worden of de luidspreker respectievelijk het Linker audiokanaal - Mono of het Rechter audiokanaal wordt afgespeeld.

Kanaal:

- In het geval u last van storing heeft op een kanaal, kunt u van zendkanaal wisselen. Gebruik de schakelaar CHANNEL aan de achterzijde van de zender om een ander zendkanaal in te stellen en toets bij de luidspreker op toets 📄 zodat deze weer het signaal van de zender ontvangen.

GEBRUIKERSTIPS EN WAARSCHUWINGEN

Radiosignalen:

• De DSS-40 is een draadloze luidspreker die werkt met radiogolven in de 863 MHz band. De signaal overdracht kan gestoord worden door externe invloeden zoals bijvoorbeeld van andere draadloze luidsprekers of hoofdtelefoons, zenders, draadloze telefoons, e.d.
• Indien u signalen oppikt van een andere 863 MHz zender in uw nabijheid, selecteer dan een ander kanaal met behulp van de CHANNEL 1-2 schakelaar aan de achterzijde van de zender. Druk daarna bij de luidspreker op toets zodat deze de nieuwe frequentie kan opzoeken.

- Indien u de DSS-40 in het buitenland wilt gebruiken, informeer dan eerst naar eventuele plaatselijke beperkingen betreffende het gebruik van draadloze audio-apparatuur op de frequentie van 863MHz.

- Let op dat het signaal van uw DSS-40 ook door andere ontvangers (luidsprekers of hoofdtelefoons) dan de uwe ontvangen kan worden.

- Het is niet toegestaan op wat voor wijze dan ook wijzigingen aan de elektronica of aan de antenne van de DSS-40 aan te brengen. Service alleen door vakbekwame monteurs.

Batterijen / voeding:

• Wordt de luidspreker voor langere tijd (langer dan een week) niet gebruikt, verwijder dan de eventuele batterijen uit de luidspreker en neem de voedingsadapter uit het stopcontact.
• Volgeladen batterijen zorgen voor een gebruiksduur van ongeveer 13 uur (gebaseerd op Alkaline). Dit verbruik is afhankelijk van het afspeelvolume en van de conditie van de geplaatste batterijen. Altijd alle batterijen tegelijk vervangen of opladen.

Onderhoud:

• Neem voordat u de zender of de luidspreker reinigt, de voedingsadapter uit het stopcontact.
• Reinig de zender en de luidspreker alleen met een vochtige doek.

Milieu:

Verpakking:

- De verpakking van de DSS-40 kunt u als oud papier inleveren. Wij adviseren echter om deze te bewaren zodat bij transport, deze luidsprekerset adequaat verpakt kan worden.

Toestel afdanken:

- Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

Batterijen:

• De batterijen uit de luidspreker kunt u verwijderen door de batterijdeksel onder aan de luidsprekers mbv de klipjes los te nemen en de batterijen uit te nemen.
• Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA).

Bereik:

• De zender werkt op een frequentie van 863-865 MHz. Deze signalen worden niet gehinderd door plafonds, deuren, muren of glas, al verminderen deze wel het bereik.
• Het bereik is afhankelijk van lokale omstandigheden en bedraagt tot 50 meter in huis en tot 100 meter buitenshuis. Het bereik is het grootst als de signalen van de zender ongehinderd en zonder obstakels en/of reflecties bij de luidsprekers aankomen.
• Let op dat vooral gewapend betonnen muren, stalen obstakels, andere zenders, enz. het bereik negatief kunnen beïnvloeden.

Gebruik:

• Zorg ervoor dat buren en omwonenden geen hinder ondervinden van uw muziek.
• Gebruik de luidspreker nooit buiten tijdens een onweersbui.

STORINGEN EN MOGELIJKE OPLOSSINGEN

Zender schakelt zichzelf uit:

De zender krijgt geen audio-signalen toegevoerd of het volume van deze signalen is te laag. Schakel de muziekbron in of verhoog het volume van de geluidsbron.

Luidspreker geeft geen geluid:

Controleer of de luidspreker is ingeschakeld.

Controleer of:

• er muziek afgespeeld wordt bij de muziekbron
  • de zender ingeschakeld is
• het audiosnoertje correct is aangesloten
• het juiste kanaal ingesteld is (druk hiertoe bij de luidspreker op toets 📄)

Controleer ook of de voedingsadapter is aangesloten of dat er batterijen geplaatst zijn en of deze leeg zijn.

Neem bij overige storingen kontact op met de Alecto servicedienst op telefoonnummer 073-6411355.

VERKLARING VAN CONFORMITEIT

De Alecto DSS-40 voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC.

De verklaring van conformiteit is beschikbaar op de website www.alecto.info

SPECIFICATIES

Zender:

Zendfrequentie: 863.5MHz

864.5MHz

(CH-1)

(CH-2)

Signaal/ruis verhouding: 65dB

Voeding: 10V, 1500mA, DC,

of 6x 1,5V batterij per luidspreker, formaat C (excl.)

(of 6x 1,2V oplaadbare batterij)

Protectiegraad: IPX3

Gewicht: 1426 gr per (excl. batterijen)

INTRODUCTION

Op de Alecto DSS-40 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze luidspreker of de Alecto serviceafdeling (073 6411 355).

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Batterijen vallen niet onder de garantie. ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.
