GEBRUIKSAANWIJZING DSS65 ALECTO

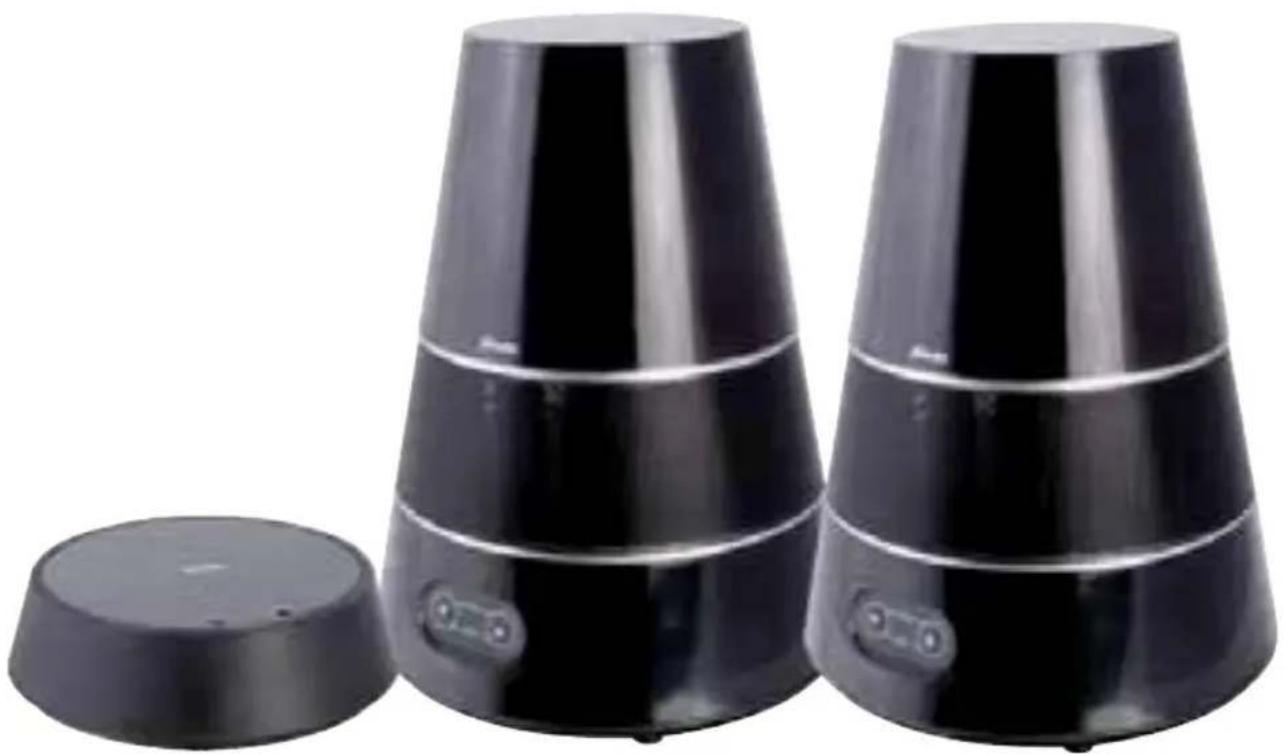

DSS-652 INTRODUCTIE De Alecto DSS-65 is een draadloos luidsprekersysteem. De zender kunt u aansluiten op elke geluidsbron met een hoofdtelefoonaansluiting of met RCA (tulp) uitgangen (TV- Stereo, MP3 speler, iPod, etc. etc. De regenwaterbestendige luidsprekers kunt u vrijelijk plaatsen zoals bijvoorbeeld in uw garage, schuur, keuken, slaapkamer of zelfs in de regen in de tuin of op uw terras. INSTALLEREN Zender:

1. Plug het audio snoertje dat achter uit de zender komt, in de hoofdtelefoonuitgang

van de geluidsbron. (TV, stereo, MP3 speler, etc.)

• In het geval de geluidsbron een 6,3mm hoofdtelefoonuitgang heeft, gebruik dan de meegeleverde verloopplug van 3,5mm naar 6,3mm.

• In het geval de geluidsbron geen hoofdtelefoonuitgang heeft, gebruik dan het meegeleverd verloopsnoertje van 3,5mm naar 2 RCA stekkers en verbind dan deze pluggen met de LINE-OUT aansluitingen van de geluidsbron.

. Plug het stekkertje van de 8V voedingsadapter achter in de zender in aansluiting DC en doe de adapter in een 240V stopcontact. Het POWER lampje licht nu op. Overzicht zender:

1. POWER: licht op als indicatie dat de

voedingsadapter aangesloten is.

2. SIGNAL: licht op als een geluidssignaal

aan de zender aangeboden wordt.

3. Audio-aansluiting: deze ingang dient u

te verbinden met de geluidsbron.

4. Aansluiting voor de voedingsadapter.

5. Kanaalschakelaar.

Luidspreker: Naar keus kunt u de luidsprekers door middel van de meegeleverde voedingsadapters voeden of kunt u batterijen (excl.) plaatsen. Let op dat de meegeleverde voedingsadapters NIET waterdicht zijn en NIET geschikt zijn voor gebruik buitenshuis.

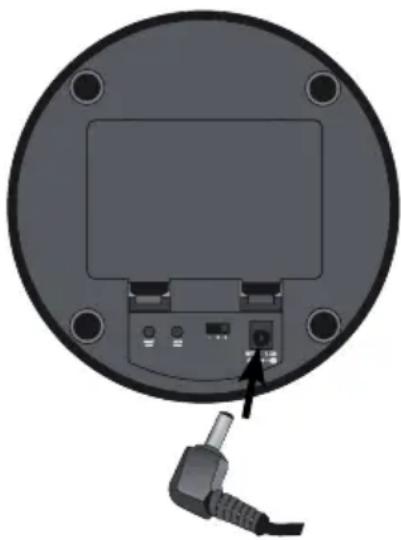

NL3 Voeding: Naar keuze kunt u nu 6 stuks 1,5V AA (penlite) batterijen plaatsen of kunt u de 9V voedingsadapter aansluiten.

• De voedingsadapters kunt u aansluiten als de luidsprekers binnenshuis gebruikt worden. Bij gebruik buitenshuis dienen de luidsprekers door batterijen gevoed te worden en kunt u de voedingsadapters niet gebruiken.

• Het is mogelijk om oplaadbare batterijen te plaatsen. Deze dient u wel in een aparte batterijlader op te laden. PLAATSINGSTIPS: Zender:

• De zender is niet waterdicht en dient tegen regen en vocht beschut opgesteld te worden.

• Zorg voor een goede afvloeiing van warmte; bedek nooit de zender en/of de voedingsadapter en plaats deze niet direct naast een warmtebron.

• Bij voorkeur de zender niet op met cellulose behandelde oppervlakken plaatsen; de rubber voetjes kunnen hierop sporen achterlaten.

• Plaats de zender niet in de directe nabijheid van (draadloze) telefoons, elektronische (medische) apparatuur, TL buizen en andere gasontladingslampen; de uitgestraalde radiogolven van deze apparaten kunnen de geluidskwaliteit van de DSS-65 beïnvloeden. Luidsprekers:

• Ook al gaat het signaal door muren en plafonds, voor een optimaal bereik is het raadzaam de luidsprekers zo te plaatsen dat ze de zender kunnen ‘zien’.

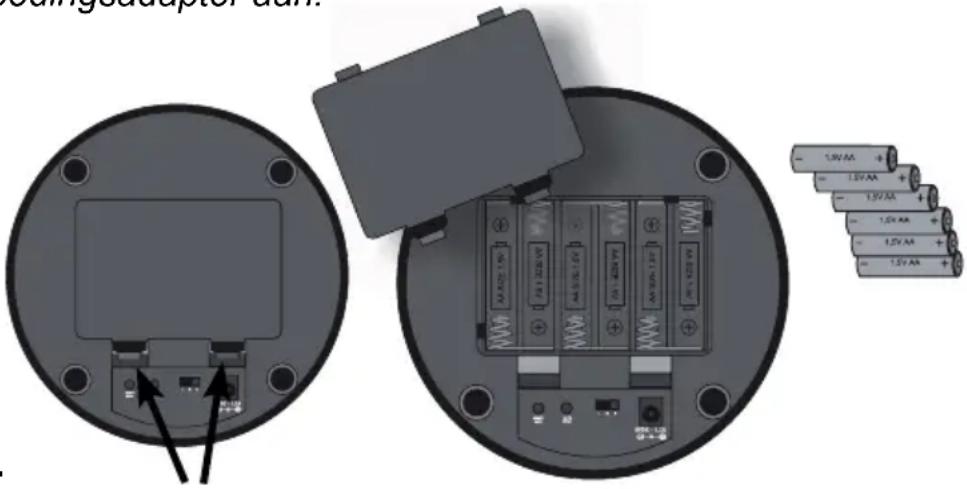

• De beschermingsgraad van de luidsprekers is IPX3, dus bestemd tegen regen van boven af en vanaf de zijkant. Opspattend water van onder af dient te worden voor- komen. plaats 6x 1,5V batterij, formaat AA of penlite sluit de mee- geleverde 9V voedings- adapter aan

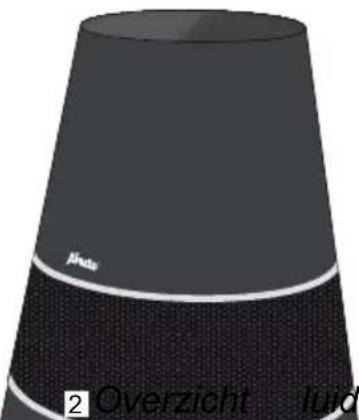

Plaats volgens nevenstaande tekening 6 batterijen per luidspreker of sluit de meegeleverde 9V voedingsadapter aan.4 WERKING Overzicht luidspreker:

1. Lampje, licht op als de luidspreker inge-

2. Om de luidspreker in- of uit te schakelen.

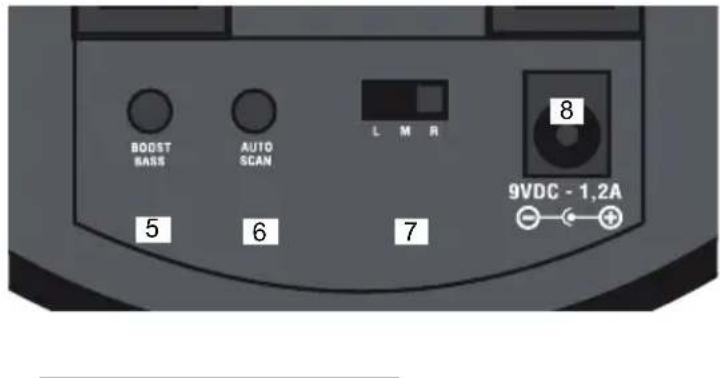

5. Indrukken om “Bass Boost” te activeren. De lage tonen worden versterkt.

6. Indrukken om de luidspreker af te stemmen op het zendkanaal van de zender.

7. L-M-R schakelaar: L voor linker kanaal

M voor mono (beide kanalen) R voor recher kanaal

8. Aansluiting voor de voedingsadapter.

In/uitschakelen: Zender: - Zodra de zender audio signalen (muziek) toegevoerd krijgt via het audio-snoertje, schakelt de zender zichzelf in; het lampje SIGNAL licht op. - Ongeveer 4 minuten nadat de zender geen audio-signalen meer ontvangt, schakelt de zender zichzelf weer uit.

• de blauwe POWER LED blijft opgelicht als indicatie dat de voedingsadapter is aangesloten Luidsprekers: - Druk kort op beide volume toetsen bena om deze in te schakelen; het blauwe indicatielampje boven deze toets licht op. Nogmaals beide toetsen indrukken om de luidspreker weer uit te schakelen Inschakelvolume: - Om schrikeffect te voorkomen wordt het volume bij het inschakelen van de luid- sprekers standaard op normaal volume ingesteld en dient u dit naar wens bij te regelen. (zie hiervoor het volgende hoofdstuk) Kanaal (frequentie): - Druk op de luidsprekers op toets “AUTO SCAN” om af te stemmen op de frequentie die door de zender wordt gebruikt.

• Ook in het geval dat het geluid niet zuiver doorkomt kunt u op deze toets drukken om de luidsprekers opnieuw op de zender af te stemmen.

Volumeregeling: - Druk bij de luidsprekers op de toetsen bofa om het volume te verhogen c.q. te verlagen.

• Ook is het volume vaak te regelen via de volumeregeling op de geluidsbron. Bass Boost: - De luidsprekers zijn voorzien van een bass boost regeling: Met deze functie worden de lage tonen extra versterkt. Op toets “BASS BOOST” drukken om uit of desgewenst weer in te schakelen. L - M - R keuze: - Met deze schakelaar kan gekozen worden of de luidspreker repectivelijk het Linkerknaal - Mono of het Rechterkanaal wordt afgespeeld. (voor stereo weergave 1 speaker op L zetten, en de andere speaker op R) Kanaal: - In het geval u last van storing heeft op een kanaal, kunt u van kanaal wisselen. Gebruik de schakelaar CHANNEL aan de achterzijde van de zender om een ander kanaal in te stellen en druk bij elke luidspreker op toets “AUTO SCAN” zodat deze weer het signaal van de zender ontvangen.

GEBRUIKERSTIPS EN WAARSCHUWINGEN

Radiosignalen: - De DSS-65 is een draadloze luidsprekerset die werkt met radiogolven in de 863 MHz band. De signaal overdracht kan gestoord worden door externe invloeden zoals bijvoorbeeld van andere draadloze luidsprekers of hoofdtelefoons, zenders, draad- loze telefoons, e.d. - Indien u signalen oppikt van een andere 863 MHz zender in uw nabijheid, selecteer dan een ander kanaal met behulp van de CHANNEL 1-2 schakelaar aan de achterzijde van de zender. Druk daarna bij beide luidsprekers op toets“AUTO SCAN” zodat deze de nieuwe frequentie kunnen opzoeken. - Indien u de DSS-65 in het buitenland wilt gebruiken, informeer dan eerst naar eventuele plaatselijke beperkingen betreffende het gebruik van draadloze audio- apparatuur op de frequentie van 863MHz. - Let op dat het signaal van uw DSS-65 ook door andere ontvangers (luidsprekers of hoofdtelefoons) dan de uwe ontvangen kan worden. - Het is niet toegestaan op wat voor wijze dan ook wijzigingen aan de elektronica of aan de antenne van de DSS-65 aan te brengen. Service alleen door vakbekwame monteurs. Batterijen / voeding: - Wordt de luidsprekerset voor langere tijd (langer dan een maand) niet gebruikt, ver- wijder dan de eventuele batterijen uit de luidsprekers en neem de voedingsadapter(s) uit het stopcontact. - Volgeladen batterijen zorgen voor een gebruiksduur van ongeveer 5 uur (gebaseerd op Alkaline batterijen van 1000mAh of oplaadbare NiMH batterijen van 2300mAh) .6 Dit verbruik is afhankelijk van het afspeelvolume en van de conditie van de geplaatste batterijen. Per luidspreker altijd alle batterijen tegelijk vervangen of opladen. Onderhoud: - Neem voordat u de zender of de luidspreker reinigt, de voedingsadapter uit het stopcontact. - Reinig de zender en de hoofdtelefoon alleen met een vochtige doek. Milieu: Verpakking: - De verpakking van de DSS-65 kunt u als oud papier inleveren. Wij adviseren echter om deze te bewaren zodat bij transport, deze luidsprekerset adequaat verpakt kan worden. Toestel afdanken: - Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamel- punt brengen voor de recycling van elektrische en elektronische apparatuur. Batterijen: - De batterijen uit de luidsprekers kunt u verwijderen door de batterijdeksel onder aan de luidsprekers mbv de klipjes los te nemen en de batterijen uit te nemen. - Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA). Bereik: - De zender werkt op een frequentie van 863-865 MHz. Deze signalen worden niet gehinderd door plafonds, deuren, muren of glas, al verminderen deze wel het be- reik. - Het bereik is afhankelijk van lokale omstandigheden en bedraagt tot 50 meter in huis en tot 150 meter buitenshuis. Het bereik is het grootst als de signalen van de zender ongehinderd en zonder obstakels en/of reflecties bij de luidsprekers aankomen. - Let op dat vooral gewapend betonnen muren, stalen obstakels, andere zenders, enz. het bereik negatief kunnen beïnvloeden. Gebruik: - Zorg ervoor dat buren en omwonenden geen hinder ondervinden van uw muziek. - Gebruik de luidsprekerset nooit buiten tijdens een onweersbui.7

STORINGEN EN MOGELIJKE OPLOSSINGEN

Zender schakelt zichzelf uit: De zender krijgt geen audio-signalen toegevoerd of het volume van deze signalen is te laag. Schakel de muziekbron in of verhoog het volume van de geluidsbron. Luidsprekers geven geen geluid: Controleer of de luidsprekers zijn ingeschakeld. Controleer of:

• er muziek afgespeeld wordt bij de muziekbron

• de zender ingeschakeld is

• het audiosnoertje correct is aangesloten

• het juiste kanaal ingesteld is (druk hiertoe bij de luidsprekers op toets AUTO SCAN) Controleer ook of de voedingsadapter is aangesloten of dat er batterijen geplaatst zijn en of deze leeg zijn. Neem bij overige storingen kontact op met de Alecto servicedienst op telefoonnummer 073-6411355.

VERKLARING VAN CONFORMITEIT

De Alecto DSS-65 voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC. De verklaring van conformiteit is beschikbaar op de website www.alecto.info SPECIFICATIES Zender: Zendfrequentie: 863.5MHz (CH-1) 864.5MHz (CH-2) Voeding: 8V, 200mA, DC, Luidsprekers: Frequentiebereik: 40-12.000Hz Vermogen: 2x 3,5W RMS Vervorming: <1,5% Signaal/ruis verhouding: 65dB Kanaal scheiding: 30dB Voeding: 9V, 1200mA, DC, of 6x 1,5V batterij per luidspreker, formaat AA of penlite (of 6x 1,2V oplaadbare batterij) Protectiegraad: IPX3 Gewicht: 820gr per luidspreker (excl. batterijen)8 GARANTIEBEWIJS Op de Alecto DSS-65 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur. HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze luidsprekerset of de Alecto serviceafdeling (073 6411 355). DE GARANTIE VERVALT: Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Batterijen vallen niet onder de garantie. Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.9 INTRODUCTION Le DSS-65 d’ALECTO est un système haut-parleur sans fi l. L’émetteur peut être branché sur chaque source de son qui a un branchement pour une casque d’écoute ou des sorties RCA (tulipe) (télévision stéréo, joueur MP-3, iPod, etc). Les haut-parleurs imperméables peuvent être mis là ou vous voulez, par exemple dans votre garage, la grange, la cuisine, la chambre à coucher ou même dans la pluie dans le jardin ou sur votre terras. INSTALLATION Emetteur:
