GEBRUIKSAANWIJZING BSP75 ALECTO

INSTELLINGEN VERSTERKER:
Main Vol. regelaar 7
Tone regeling 7
Aux in ingang 7
Mix out uitgang 7
Microfoon ingang 7
Adapter aansluiting 7
MP-3 speler 8
LED individatie MP-3 speler 8
Ontvanger draadloze microfoon 9

ONDERHOUDSVRIJE LOD-ACCU
Gebruikshandelieiding voor onderhoudsvrije lood-accu's 10
Eigenschappen van de lood-accu 10
Voorzorgsmaatregelen voor gebruikers 10
Vervangen van de accu 10

EXTRA UITBREIDING:
Extra luidspreker 11
Aansluitgegevens extra luidspreker 11

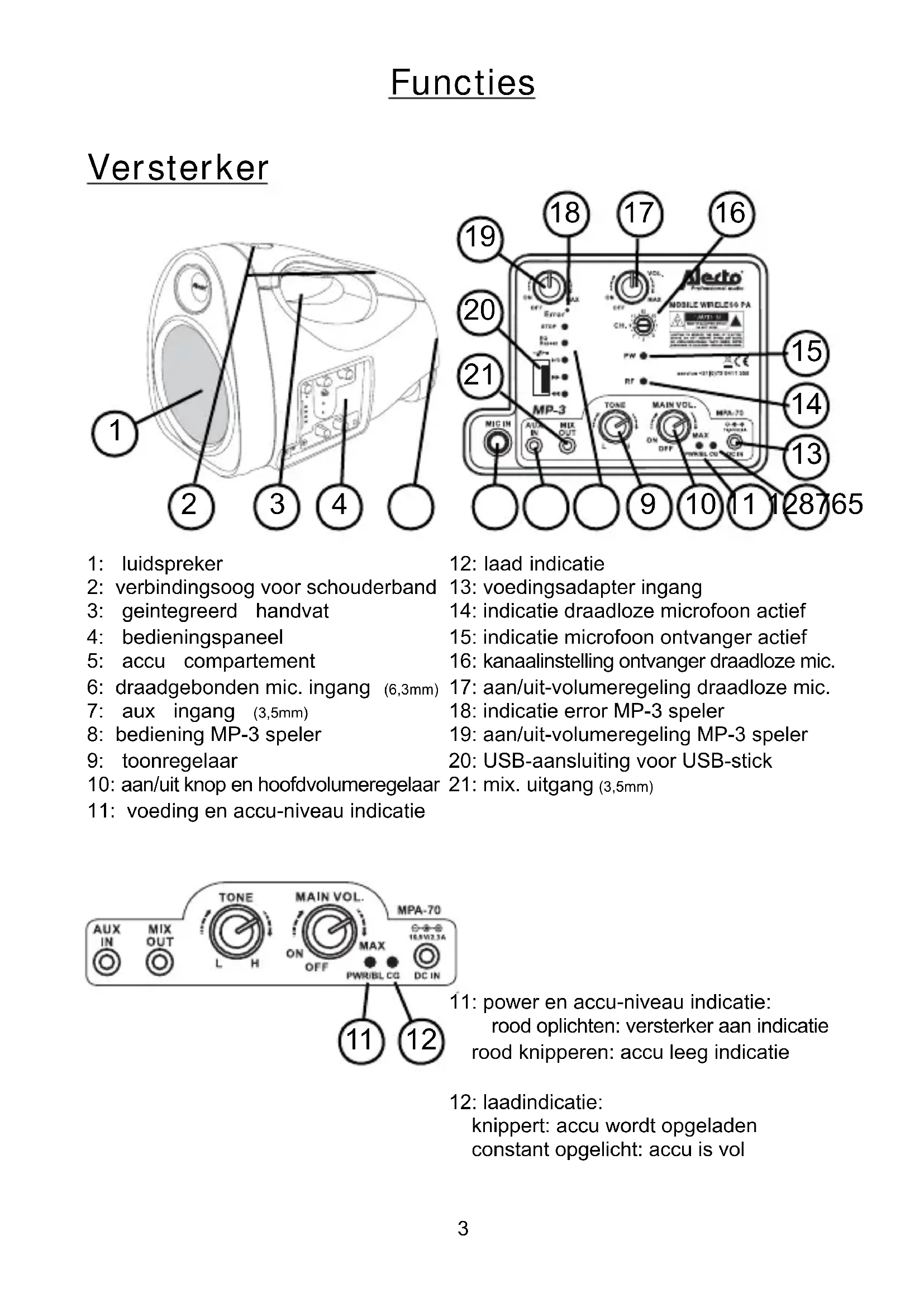

1: luidspreker
2: verbindingsoog voor schouderband
3: geintegreerd handvat
4: bedieningspaneel
5: accu compartment
6: draadgebonden mic. ingang (6,3mm)
7: aux ingang (3,5mm)
8: bediening MP-3 speler
9: toonregelaar
10: aan/uit knop en hoofdvolumeregelaar
11: voeding en accu-niveau indicatie

12: laad indicatie
13: voedingsadapter ingang
14: indicatie draadloze microfoon actief
15: indicate microfoon ontvanger actief
16: kanaalinstelling ontvanger draadloze mic.
17: aan/uit-volumeregeling draadloze mic.
18: indicate error MP-3 speler
19: aan/uit-volumeregeling MP-3 speler
20: USB-aansluiting voor USB-stick
21: mix.uitgang (3,5mm)

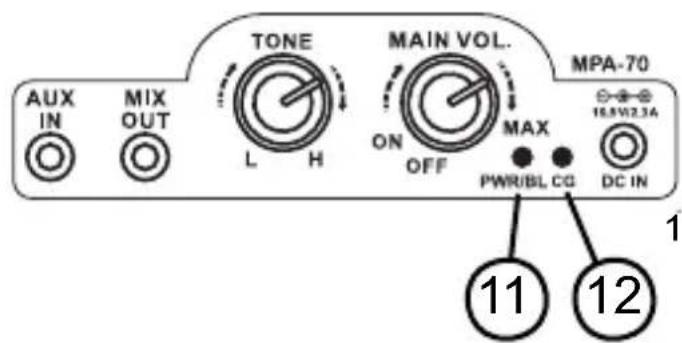

11: power en accu-niveau indicateie: rood oplichten: versterker aan indicateie rood knipperen: accu leeg indicateie

12: laadindicatie: knippert: accu worden opgeladen constant opgelicht: accu is vol

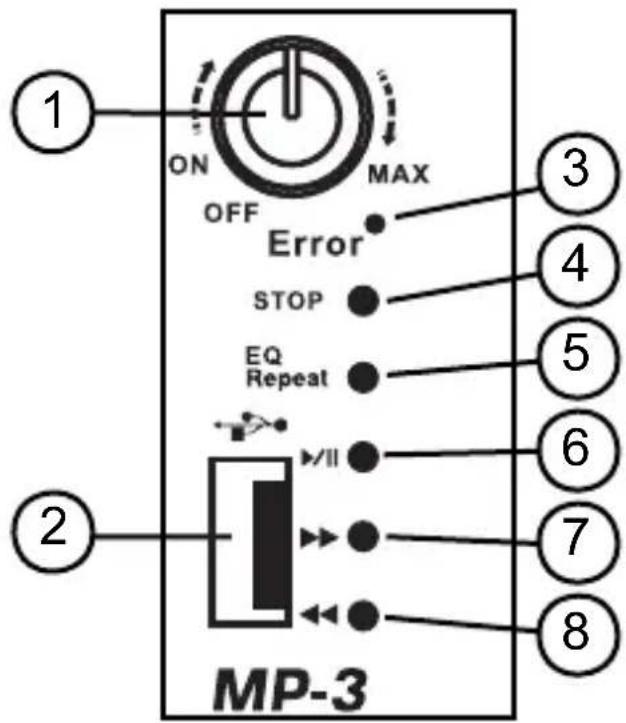

MP3 SPELER

1: aan/uit + volumeregeling
2: USB-ingang
3: error indicateie lamp
4: stop toets

5: equalizer/repeat insteltoets
6: play en pauze toets
7: skip vooruit toets
8: skip achechteruit toets

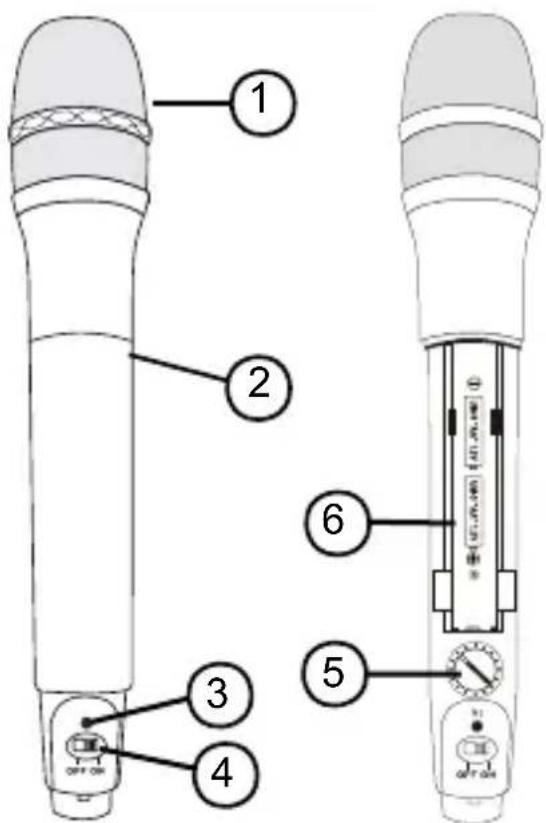

MICROFOON

1: microfoonkop
2: batterijvak-kap
3: power en lege batterij indicatie
4: aan/uit schakelaar
5: kanalen selectieschakelaar
6: batterij compartment (2x AA 1,5V)

VOOR GEBRUIK

De MPA-70 functioneert op de ingebouwde accu mits deze goed is opgeladen. Mocht de accu onvoldoende zijn geladen, dan kan de versterker ook functioneren op het Lichtnet waar bij tevens de accu worden opgeladen. Let op, indien de MPA-70 in gebruik is zal het langer duren voordat de accu volledig geladen zal�.

ACCU:

Voordat u deze mobiele PA set=kunt gebruiken dient u als eerste de interne accu op te laden. U kunt de set opladen met de meegeleverde adapter (100 240V) Mits de adapter is aangesloten op het Lichtnet za ook tijdens gebruik de accu worden opgeladen.

Advies:

Laat de MPA-70 met de adapter aan het Lichtnet gekoppeld staan. De accu worden dan middels druppelladen altijd netjes op spanning gehonden en de versterker is altijd:kaar voor gebruik. De levensduur van accu za hierdoor worden verlangd.

De oplaadtijd van de accu is 7 tot 10 uur. Bij een lege accu duurt het ruim een half uur voordat u de MPA-70 op de accu kut laten functioneren. LET OP: de versterker za dan maar voor korte duur op de accu functioneren.

Als de accu—helemaal opgeladen is, dan kan de MPA-70 ongeveer 2 tot 5=uur op de accu functioneren. De gebruiksduur is ook afhankelijk van het gekozen geluidsvolume.

Alsijdens gebruik de 'PWR/BL LED' rood knippert, moet de accu opgeladen worden.

AUTOMATISCHE RUISONDERDRUKING:

De versterker heeft een automatische ruisonderdrukking system. Dit houdt in dat als er nagenoeg geen geluid aanwezig is worden het signalaal onderdrukt en is er niets meer te horen. Is het aangeboden geluid ie's harder dan worden het geluid pas vrijgegeven en versterkt.

Deze functie is alleen werkzaam op de draadloze microfoon en de externe microfoon ingang.

DRAADLOZE MICROFOON:

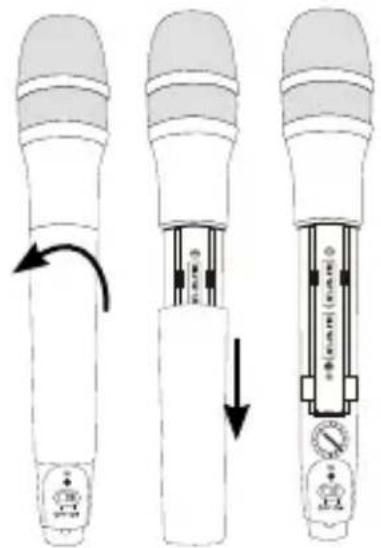

De microfoon dient voorzien te worden van 2 x AA 1.5Volt penlite batterijen. Het verdient de voorkeur om hiervoor alkaline batterijen te gebruiken en geen oplaadbare NiCd of NiMh batterijen. Dit heeft te make met de ontlaadkarakteristiek van deze oplaadbare batterijen.

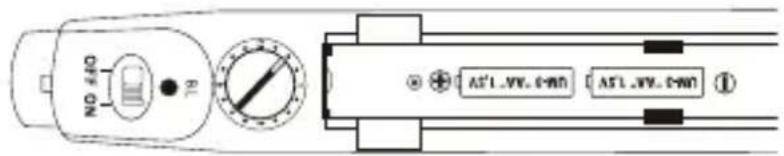

In het batterijkompartiment van de draadloze microloon zit ook eenkleine draaischakelaar (16 standen). Met deze draaischakelaar kan het gewenste zendkanaal ingesteld worden (1- 16). Het kanaal dat wordt gekozen dient ook op de MPA-70 ontvanger te worden gekozen. De ontvanger in de MPA-70 en de draadloze microloon dienen op hetzelfde kanaal te staan. Schakel op de MPA-70 de ontvanger voor de draadloze microloon aan door de volumeknop van de microloon ontvanger op ON te draaien. Regel het volume Niet meteen helemaal open maar wacht tot de microloon aanstaat en er in worden gesproken.

Met de schakelaar op de microfoon kan de microfoon worden aangezet. Als u de zender van de microfoon aanzet kan het even duren voordat de geluids-overdracht tot stand komt. Op de MPA-70 gaat nu de LED "RF" groen oplichten.

Als de zender van de microloon is ingeschakeld,licht ter indicatie de power LED op de microloon groen op. Als de batterij beneden een bepaalde capacititeit kommt za de LED rood oplichten ten teken dat de batterij leeg is. U dient nu de batterij te verrangen, dit om te voorkomen dat de microloon Niet goed functioneert of plotseling stocht.

Het volume van de draadloze microloon kan worden geregeld op de versterker, met volume regeling Wireless MIC.

LET OP: Als er nicht in de microfoon worden gesproken is de automatische ruisonderdukking in werkung, regelt u nu het volume van de MAIN VOL. regeling en van de ontvanger vrij hoog, kan het voorkomen dat wanner de ruisonderdukking uitschakelt de microfoon gaat rondzingen (piepen). Regel het volume dus op als er in de microfoon worden gesproken.

Dit geldt ook voor de externe MIC ingang.

INSTELLINGEN VERSTERKER

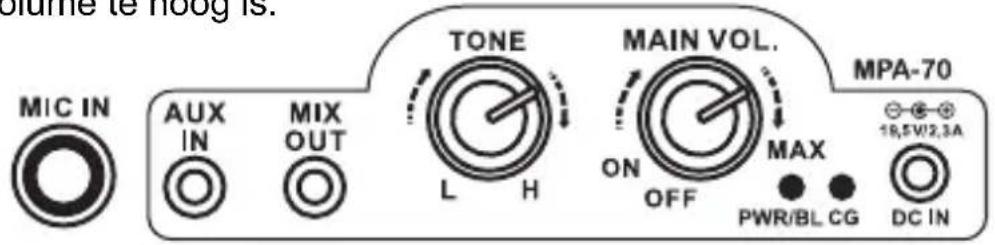

MAIN VOL. REGELAAR:

Op de main volumeregelaar zit in het eerste regelbereik de aan uit schakelaar. Schakel de MPA-70 in door aan de regelaar te draaien totdat er een klik hoor- en voelbaar is. De MPA-70 is nu ingeschakeld. Met de main volumeregelaar kan ook het gezamenlijk volume van de MPA-70 worden geregeld. LET OP: Draai deze regelaar voordat u de set aanzet geheel linksom om te voorkomen dat het geluidsvolume te hoog is.

TONE REGELING:

Met de tone regeling is möglichk de combinatie van hoge en lage tonen maar eigensmaak aan te passen.

AUX IN INGANG:

Op de AUX ingang (3,5 mm stereo jack plug) kan een externe geluidsbron worden aangesloten. Denk hierbij aan een DVD-speler, minidiskspeler, radio of een losse mp3 speler. Deze apparaten hebben een uitgang op line-niveau. Deze kannen met de juiste kabels (niet meegeleverd) aangesloten worden op de AUX ingang van de set. Het volume van deze ingang kan alleen met de MAIN VOL. regelaar worden geregeld.

MIX OUT UITGANG:

Op de MIX OUT uitgang (3,5 mm stereo jack plug) kan een externe versterker of recorder worden aangesloten. Het aangeboden signal haat buiten de MAIN VOL. regeling om. Het volume van de externe microfoon ingang en van de AUX IN ingang hebben een vast volume. Het volume van de MP3 speler en de draadloze microfoon kunnen bijgere geld worden.

Met de toonregeling kan het MIX OUT signalaal worden aangepast.

MICROFOONINGANG:

Op.Deze ingang kan een exter microfoon met draad worden aangesloten. Deze microfoon dient een dynamische microfoon (± 600) te zichn met een 6,3mm jack plug.

ADAPTER AANSLUITING:

Op de DC IN voedingsplug kan de meegeleverde voedingsadapter worden aangesloten. Met deze adapter kan de interne accu worden geladen maar dient ook om de MPA-70 op het Lichtnet (100 ~ 240V 50/60Hz) te lately werken.

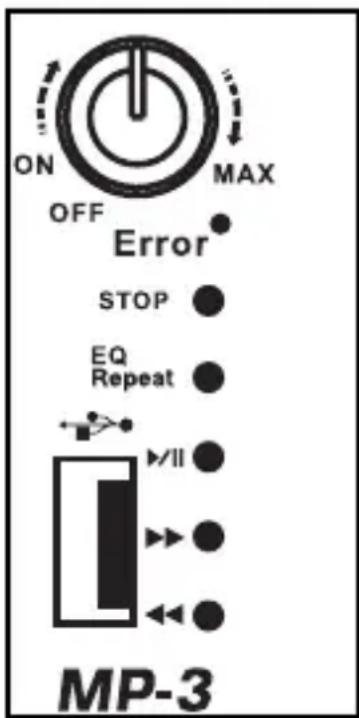

MP-3 SPELER:

Op de volumeregelaar van de MP-3 speler zit in het eérste regelbereik ook een aan uit schakelaar. Schakel de MP3-unit in door aan de regelaar te draaien totdat er een klik hoor- en voelbaar is. De MP3-unit is nu ingeschakeld. Metdezelfde regelaar is ook het volume van de MP-3 te regelen.

Plaats voor het afspelen een USB-stick met MP3 files in the USB aansluiting (USB 2.0 compatible FAT of FAT32 geformateerd). Als de MP3 speler aanstaat, za na het insteken van de USB stick met MP3 fi les automatisch gaan spelen.

Als de USB stick met MP3 files al in de speler zit en deutsche worden aangezet zar ook de muziek automatisch starten.

Als er een fout optreedtijdens het afspelen van een MP3 fi le za het error lampje rood oplichten.

Met een druk op de stopknop STOP zal de MP3 speler stoppen met afspelen. Bij het herstarten van de MP3 speler, door te drukken op de playtoets start de MP3 speler met het afspelen van de USB-stick. Met bezelfde toets kan de speler ook op pauze worden gezet. Druk nogmaals op om het afspelen te hervatten.

Met de toetsen en kan het vorige of volgende

nummer worden gekozen. De toets EQ Repeat heeft twee functies. Toets kort op deze toets om te wisselen:tussen 4 vaste equalizer instellingen, NL.: jazz - pop - classic en rock.

Toets drie seconden indrukken om te wisselen tussen single repeat (herhalen van spelende track) of repeat all (herhalen van alle tracks).

LED INDICATIE MP3 SPELER:

Alle functie toetsen van de MP-3 speler zijn voorzien van Lichtindicaties.

Tijdens het drukken op de toetsenlicht de toets op ter indicatie dat de knop goed is ingedrukt. Uitzondering hierop is de play toets

De play toets heeft de volgende individatie:

licht op: MP3 speler staat in de stop stand

snel knipperen: MP3 speler speelt af

langzaam knipperen: MP3 staat in de pauze stand

uit: Als de MP3 speler op stop staat en dan

geskept worden aan een ander nummer (niet

het start nummer), blijdt de Licht individatie uit. Bij

drukken op start zal de play individatie snel

gaan knipperen.

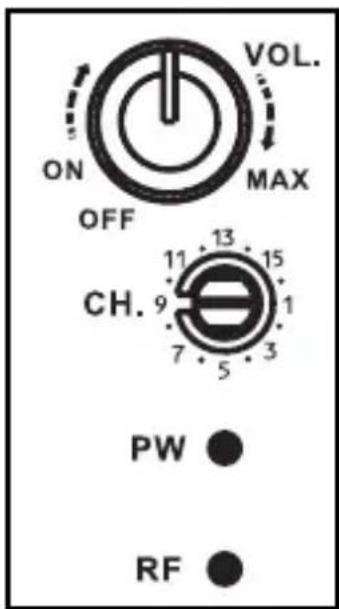

ONTVANGER DRAADLOZE MICROFOON:

De ingebouwde ontvanger voor de draadloze microloon kan met de regelknop aan of uitgezet worden. Als de ontvanger aanstaat zal het PW ledje rood oplichten. Kies met de kanalen draaischakelaar hetzelfde kanaal als op de microloon staat ingesteld. Als de microloon en de ontvanger van de microloon aan staan zal de RF LED groen oplichten. Er is nu een verbinding tussen de draadloze microloon en de ontvanger. Regel met de volumeknop het volume van de draadloze microloon. Let erop dat de MAIN VOL. knop van de versterker ookiets open staat anders hoort u geen geluid van de microloon uit de luidspreker.

De werkfreiagentie van de draadloze microloon ligt:tussen 863Mhz en 865Mhz

• De werkingstemperatuur van de accu ligtussen 15^ 50^ . Om een lange levensduur te verzekeren, bewaar dan de accu tussen 5^ 35^ . De optimale temperatuur ligtussen de 20^ 25^ . Wonneer de accu beneden de -15^ komt, vindt er een onomkeerbaar chemisch procesplaats waardoor de accu Niet meer kan worden geladen. Bij belasting van de accu bij hogere temperaturen za de capaciteit van de accu toenemen maar za de levensduur nadelig worden beinvloed. Belasting van de accu bij lagere temperaturen za de capaciteit van de accu doen afnemen, maar za de levensduur vergroten.
• Als de accu Niet binnen 72 uwr worden geladen nadat deze—helemaal leeg is, zal de accu permanent beschadigen en dient daardoor te worden verrangen.
• De accu levensduur cyclus (aantal keren dat de accu worden geladen en ontladen) is afhankelijk van de mate van belasting van de accu, met name de mate van ontladen en de mate van laden. Tijdens normal gebruik kan de accu worden ontladen voor een,aantal uren. Bij 25^ hunnen lood accu's 150 200 keer worden geladen en ontladen.
• Afnemen in capaciteit, interne kortsluiting, verrorming van de behuizing, corrosie van de accu polen en het afnemen van de open klem spanning zich tekenen dat de accu is versleten.

• Heeft geen geheugen effect. Kan dus elk moment worden geladen, ook als de accu nog nicht hebemaal leeg is.
• Prestatie en capacité zullen wijzigen afhankelijk van atmosferische omstandigheden met betrekking tot omgevingstemperatuur en luchtvochtigheid (Beste gebruikstemperatuur is:tussen 20^ 25^)
• De accu ontlaadt zichzelf, dus ook als het apparaat Niet wordt gebruikt. Dit is normalaal. Om de accu in conditie te houden dient de accu elke maand te worden opgeladen, ook als deze nicht in gebruik is.
• Onder normale omstandigheden, is de levensduur van de accu ongeveer eenaar.
• Wanner de levensduur van de accu is bereikt, zich de möglichke indicaties: afnemen in capaciteit, interne kortsluiting, verrorming van de behuizing, corrosie van de accu polen en het afnemen van de open klem spanning

VOORZORGSGMAATREGELEN VOOR GEBRUIKERS:

• Laadt de accu voor de eerste keer gebruik minimaal 10uur.
• Om de prestaties en capacité van de accu te waarborgen, dient de accu 3 maanden na opslag volledig te worden geladen.
• Voor gebruik dient te accu goed te worden opgeladen zodat de volle capaciteit van de accu kan worden benut.
• De normale levensduur van de accu is 1aar. Geadviseerd worden om iederaar de accu te verrangen.
• De belasting van de accu is in verhouding met de ontlaadtijd van de accu. Dus hoe groter de belasting des te korter de ontlaadtijd van de accu.

VERVANGEN VAN DE ACCU:

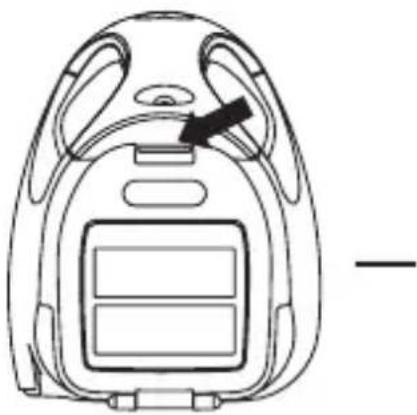

De ingebouwde accu voor de MPA-70 zit in het accucompartiment aan dechterzijde van de MPA-70. Door op het lipje te drukken kan het klepje worden geopend.

In het accu compartment vindt u eerst een metalenplaat voor de accu. Schuif dezeplaat omhoog om de accu te konnen verwijderen.

Vervang bij een defecte accu, de accu met een accu metdezelfdesecificatiesalsbjaankoopis gemon

teerd. Andere specificaties kan resulteren in het Niet goed geladen van de accu, het Niet juist werkken van de MPA-70 of er kan brand ontstaan.

De accu zit gemonteerd met contactveren. Hierdoor is hetoodzakelijk dat de accu polen goed schoon zich.

EXTRA UITBREIDING

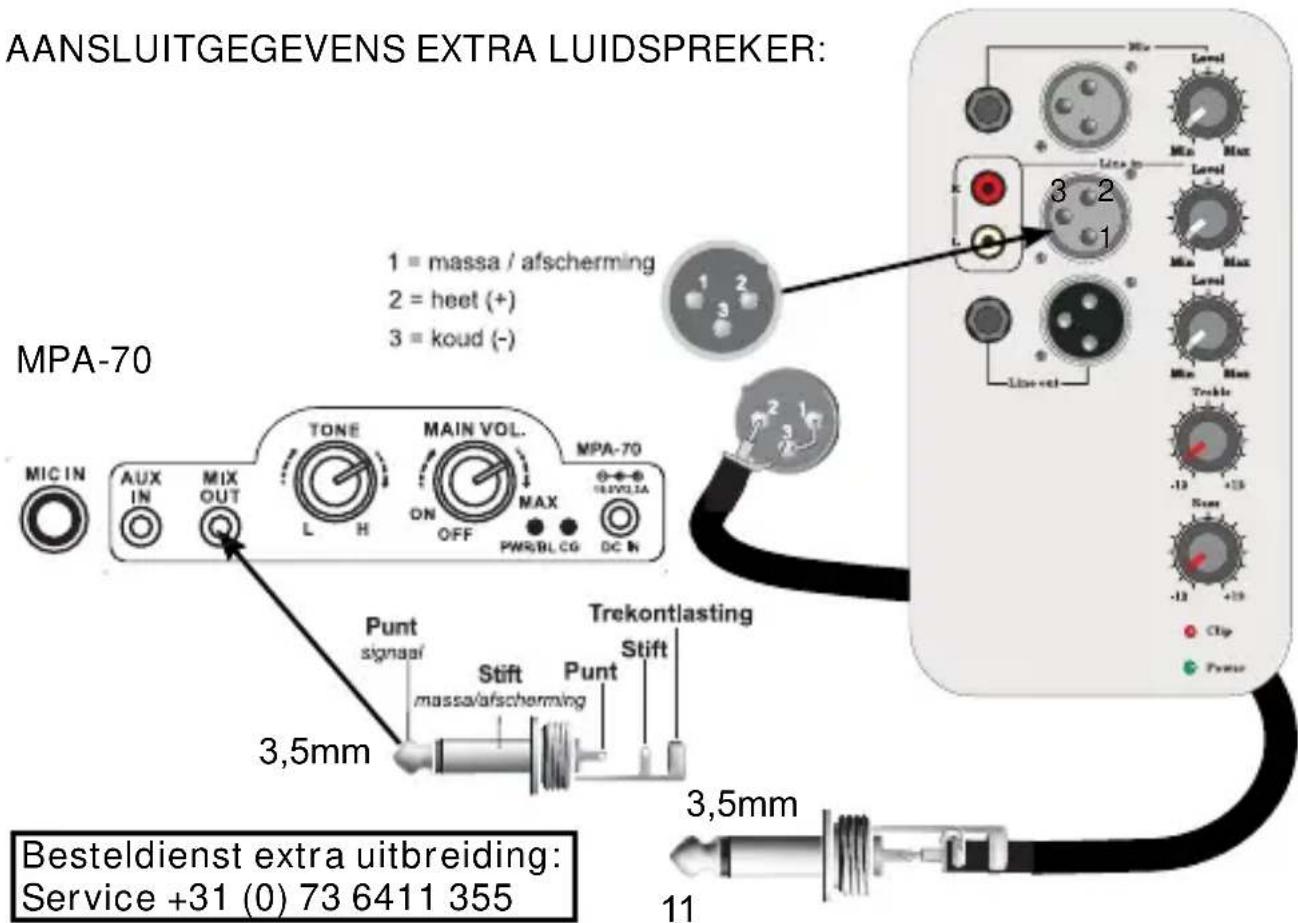

EXTRA LUIDSPREKER:

Het is möglichk om een extra luidspreker aan te sluiten op de MPA-70 Dit要去 wel een luidspreker zich met ingebouwde versterker.

Deze extra luidspreker hoeft geen bedieningsapparatuur te beschikken zoals de MP-3 speler. Ook microfoons zich Niet nodig,DEXE ZIN AL Voorhanden bij de MPA70. Hiervoor kunt u een P-12A (MPA-box) als extra speaker bestellen.

Met behulp van een signaalkabel können de MPA-70 en de P-12A worden gekoppeld. De P-12A werkt op 230V netspanning. Er dient dus netspanning aanwezig teijken.

• Lees de gebruikershandleiding goed door, en volg alle aanwijzingen op.
• Bij het reinigen van de versterker dient u het netsnoer uit het stopcontact te nemen en de versterker uit te schakelen.
• Reinig de behuizing alleen met een Licht vochtige doeck.
• Plaats of gebruik de set nooit in een natte of vochtige ruimte of omgeving.
• Zorg voor een goede afvloeijing van warmte; bedek de set nooit enplaats deze Niet direct naast een warmtebron.
• Zorg dat het netsnoer nicht beschadigd raakt en voorkom dat deze draad tot struikelen of vallen können leiden.
• De set nooit demonteren. Dit dient alleen door gekwalificeerd personeel te gebeuren.
• Schakel de versterker alleen in nadat alle volumeregelaars op MINIMUM (0) gedraaid zich, dit voorkomt een schrikeffect bij inschakelen.
• Het langdurig bloot staan aan een hoog geluidsvolume kan het gehoor beschadigen.

BATTERIJEN / ACCU'S:

• De versterker alleen met gelijkwaardige oplaadbare accu's gebruiken.
• Gebruik voor de draadloze microfoon 2 x AA 1,5V bij voorkeur alkaline batterijen.
• Batterijen en accu's mogen nicht blootgesteld worden aan vuur of extreme warmte.
• Batterijen of accu's nooit opensnijden of zagen. De inhoud is chemisch en giftig.
• Batterij- of accu aansluitingen nooit kortsluiten en nooit op een metalen oppervlak leggen. Een kortsluiting za een hoge stroom tot gevolg hebben en brand können veroorzaken.
• De accu's alleen opladen door deze in de MPA-70 teplaatsen en middels de meegeleverde netadapter opladen.

MILIEU:

• De verpakking van deze set(Int)kunt u als oud papier inleveren (behalve piepschuim en plastic).Wij adviseren城县 om deze te bewaren zoat bij transport, de set adequaat verpakt kan worden.
• Wordt de set verwangen, lever deze dan in bij uw leverancier. Zij zorgen voor een milieu vrijdelijke verwerking.
• Defecte of uitgewerkte batterijen dient u in te leveren bij uwplaatselijk depot voorklein chemisch afval of bij de specialaal waarvoordbestemde batterij inzamelpunten. Gooi lege batterijen nooit bij uw huishoudelijk afval.

SPECIFICATIONS

USB 2.0 FAT of FAT32 geformateerd

Postcode / plaats: bon

model / serienummer van de set:

Op de Alecto MPA-70 heeft u een garantie van 12 maanden na aankoopdatum. Wij garanderen gedurende dieperiode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten.

Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier

van deze set of de serviceafdeling van Alecto:

http://www.alecto.info

telefoonnummer [phone].

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van Niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparations door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat Niet vergezeld is van dit garantiebewijs en de aankoopbon.

Aansluitsnoeren, stekkers, en batterijen vallen nicht onder de garantie.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, isuitgesloten.
