Type product	Mono klasse D versterker voor subwoofer
Merk	Ground Zero
Model	GZUA 1.1000DX
Afmetingen (B x H x D)	170 x 53 x 280 mm
Gewicht	Ongeveer 2,5 kg
Voeding	DC 10V ~ 16V, accukabel min. 25 mm²
Maximaal vermogen @ 1 Ω (10% THD)	1 x 1250 W
Maximaal vermogen @ 1 Ω (1% THD)	1 x 1000 W
Maximaal vermogen @ 2 Ω (1% THD)	1 x 600 W
Maximaal vermogen @ 4 Ω (1% THD)	1 x 350 W
RMS-vermogen in koppeling (2 Ω, 14,6 V, 1% THD)	1 x 2000 W
Signaal/ruisverhouding	> 90 dB
Instelbaar laagdoorlaatfilter	30 Hz ~ 250 Hz
Instelbaar subsoonfilter	10 Hz ~ 70 Hz
Bass boost	0 ~ +9 dB bij 45 Hz
Instelbare faseverschuiving	0° ~ 180°
Minimale impedantie	1 Ω (in koppeling 2 Ω)
Rendement @ 4 Ω	86 %
Ingangsgevoeligheid	200 mV ~ 10 V
In- en uitgangen	RCA, bass remote inbegrepen
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Vermijd vocht.
Veiligheid	Bescherming tegen kortsluiting, oververhitting en overspanning. Automatische uitschakeling bij oververhitting.
Reserveonderdelen en repareerbaarheid	Reparaties moeten worden uitgevoerd door een professional. Gebruik originele onderdelen.
Algemene informatie	Hoogefficiënte mono klasse D-versterker, aluminium chassis, compatibel met Master/Slave-koppeling voor dubbel vermogen.

Veelgestelde vragen - GZUA 1.1000DX Ground Zero

Wat is het maximale vermogen van de GZUA 1.1000DX-versterker?

Het maximale vermogen is 1250 W bij 1 Ω met 10% vervorming. Bij normaal gebruik (1% THD) bereikt het 1000 W bij 1 Ω, 600 W bij 2 Ω en 350 W bij 4 Ω.

Hoe sluit ik twee versterkers aan in Master/Slave-koppeling?

Gebruik een RCA-kabel om de lijnuitgang van de masterversterker aan te sluiten op de lijningang van de slave. Zorg ervoor dat de totale impedantie niet lager is dan 2 Ω. Het gecombineerde vermogen kan 2000 W RMS bereiken.

Welk type voedingskabel wordt aanbevolen?

Een accukabel van ten minste 25 mm² (3 Gauge) wordt aanbevolen. De massakabel moet zo kort mogelijk zijn (max. 1 m) en dezelfde doorsnede hebben.

Wat te doen als het PROTECTION-lampje gaat branden?

Het PROTECTION-lampje gaat branden bij kortsluiting van de luidsprekers, oververhitting of interne fout. Controleer de luidsprekerverbindingen, de impedantie (niet lager dan 1 Ω) en zorg voor voldoende ventilatie.

Hoe stel ik het ingangsniveau (INPUT LEVEL) in?

Draai de INPUT LEVEL-regelaar helemaal naar links (MIN). Verhoog het volume van de audiobron tot 2/3 van het maximum. Draai vervolgens de regelaar totdat u een helder geluid zonder vervorming krijgt.

Wat is de minimale ondersteunde impedantie?

De versterker is stabiel tot 1 Ω bij normaal gebruik. In koppeling met een tweede versterker is de minimale impedantie 2 Ω.

Kan ik deze versterker gebruiken met een autoradio zonder RCA-uitgang?

Ja, maar u moet een high-level adapter (luidsprekersignaal naar RCA-omzetter) gebruiken. Het verdient echter de voorkeur om de Pre-Amp-uitgangen (RCA) van de autoradio te gebruiken voor een beter signaal.

Hoe installeer ik de basafstandsbediening (Bassremote)?

De basafstandsbediening wordt aangesloten op de speciale ingang op de versterker (Bassremote control). Monteer deze op een toegankelijke plaats in het voertuig om het basniveau in realtime aan te passen.

Wordt de versterker normaal warm?

Ja, een klasse D-versterker heeft een rendement van 86% en genereert warmte. Het is normaal dat hij warm wordt. Zorg voor een goede luchtcirculatie rond het apparaat. Bij oververhitting wordt de beveiliging geactiveerd en schakelt de versterker automatisch uit.

Welke instellingen zijn beschikbaar voor het laagdoorlaatfilter?

Het laagdoorlaatfilter is instelbaar van 30 Hz tot 250 Hz. Het subsoonfilter is instelbaar van 10 Hz tot 70 Hz om zeer lage frequenties weg te snijden. Gebruik de bass boost (0 tot +9 dB bij 45 Hz) en de faseverschuiving (0° tot 180°) om het geluid te verfijnen.

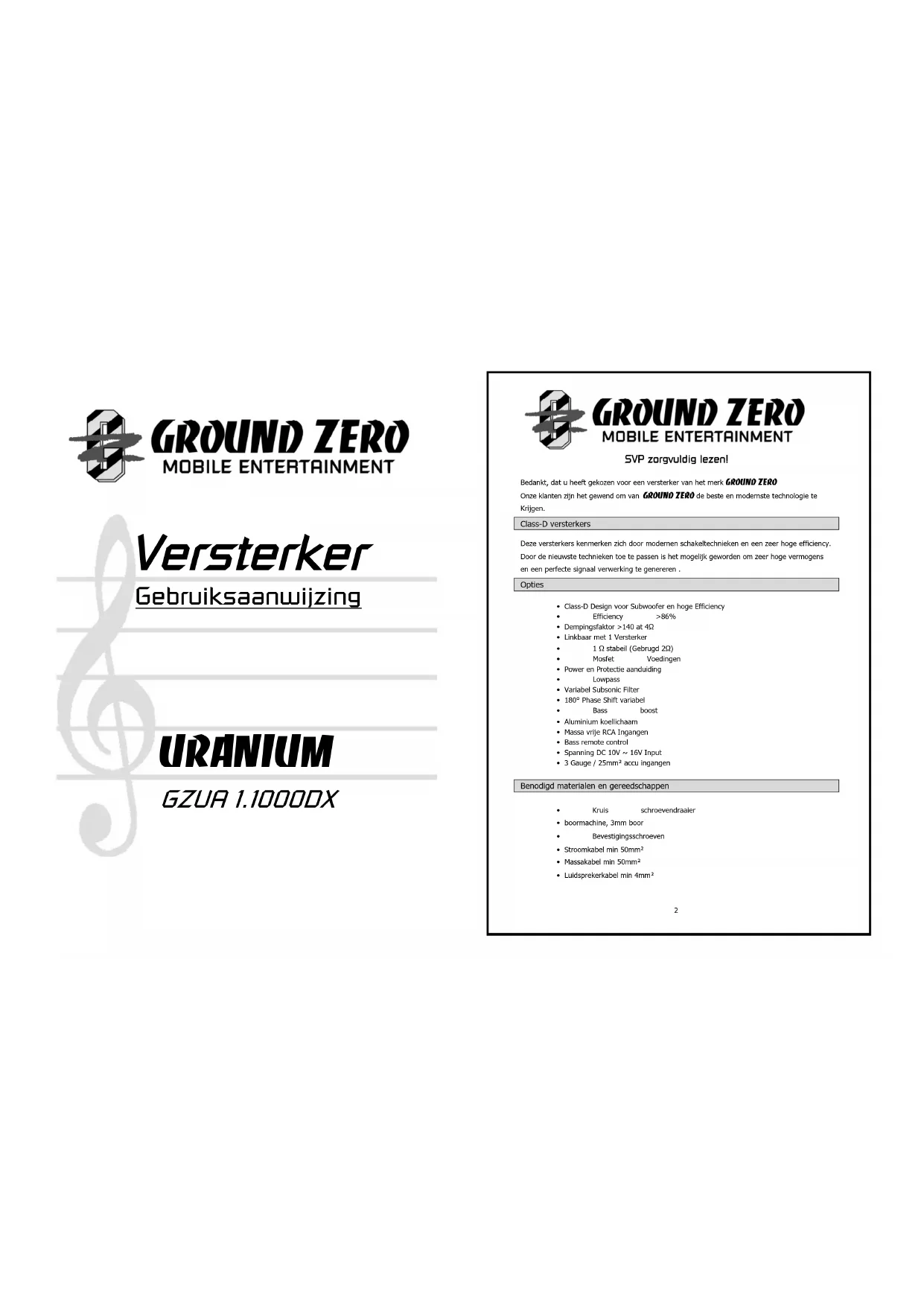

GEBRUIKSAANWIJZING GZUA 1.1000DX Ground Zero

De garanteie hepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregel, Een reourtzending kan alleen na duidelsej afsprak en en de origine verpakking plaatsvonden.SVP een aankooppon en een duilelsej storingsomschrifting bijvoegen.Van garanteie ugtgesloten zich defecten door overbelasting, onkundig gebruik, of door deiname an wedestrijden (SPL) ontstaan,zijn.

Wij behoenden ons hetrecht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover be informeren.

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijk bepalingen geregelend. Een returungenden kan alleon na duclidijef alssprak en de ine originale verwässeldige plaatinder USD aan operationen op den duclidijef steamingenschappelijk.

bityeogen.Van garante utgesloten zinl defecien door overbelasting, onkundig gebruk, of door deinae naedwstridlen (SPL) ontstaan zlin.

Wijl behoenden ons hetrecht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

De garantie bepaelingen van alle door ground zero geleverde producten is volgens wettelijkbepaelingen geregeel, Fen retourzending kan alleen na duidelijk afspraks en in de origineverpakking plaatsvinden. SVP een aankoopbron en een duidelijk storingsomenschitvingblijvoegen.Van garantie uitzgeloten zich defecten door overbelasting, onkundig gebruil, of docdeelname en wedestrilden (SPL) ontstaan zlin.

Wij behoorden ons hetrecht om de nodige veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

SVP zorgvuldig lezen!

Bedankt, dat u heaft gekozen voor een versterker van het merk GROUND ZERO

Onze klanten zijn het gewend om van GROUND ZERO de Beste en modernste technologie te Krijgen.

Class-D versterkers

Deze versterkers kenmerken zich door modernen schakeltchnieken en eenzaer hove efficiency. Door die niedweste technieken toe to passen is het möglichig gewonnen om zoer hove vermogens en een perfecte signala verwertung begeneren .

Opties

Class-D Design voor Subwoofer en hoge Efficiency
Efficiency >86%
Dempingsfaktor >140 at 4Ω
Linkbaar met 1 Versterker
1Ω stabile (Gebrudg 2Ω)
Mosfet Voedingen
Power en Protectie aanduiding

Lowpass

• Varjabel Subsonic Filter
  180° Phase Shift variabel

Bass

Aluminium koellichaaam
Massa vijie RCA Ingangen
- Bass remote control
- Spanning DC 10V ~ 16V Input
3 Gauge / 25mm² accu ingangen

Benodigd materialen en gereedschappen

Knuis schroevendraier
boormachine,3mm boor
Bevestigingschroeven
Stroomkabel min 50mm
Massakabel min 50mm²
Luidsprekerkabel min 4mm2

Opgelet!

Accu voor de installatione afsluiten en Klem verwijderen van de accu!
Boor geen gaten in de Tank, Remleidingen, of andere belangrijke delen
- Let op dat de kabel Niet over schorpe kanten loopt! Wij raden u aan, de versterker te voorzien van een extra condensator om de spanning stabel be houden.

waarschuwing! Hoogvermogens systemen in voertuigen kuren het geluidsnivo van een live concert overtreffen. Langdurige blootstelling kan leiden tot ghetto beschadiging.

Planning

Let voor de Installatie op de volgende punten:

Let er op dat de Inbouwplaats van de versterker zo gekozen is dat er voldoende koele lucht wordt gecirculeerd.
- Gebruik (waneer aanwezig) altdje Cinch ingangen van de versterker (RCA).
Monteer zware versterkers altdje vlak op de bodem.

Inbouw

Gebruik de versterker als sjabloon voor montage, zet de versterker minimaal met 4 schroeven vast.

waarschuwing

Bouw het systeme zo in dat alle kabels freiig en afgezekerd zijn.+12 Volt (24 Volt) DC Elektrokabel moet aan de accuizije afgezekerd zijn. Ben er zeker van dit alle componenten zijn uitgeschakeld tijden het aansuiten van de versterker.

Als er zekeringen gewisseld dieren te worden verzeker uzelf dan ervan dat u de gelijke waarde terugplaatst.

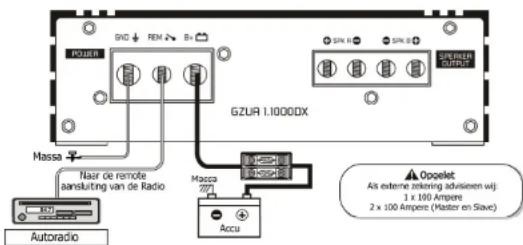

Installingen en bevestiging

Aansluitingen

+12V Stroomaansluiting

De stroomkabel direkt aan de accu leggen (vergeet hierbijnesten zekerzing teplaatsen op maximaal 30cm vanaf de accu.

Massa

Bevestig de massa kabel direkt aan een stevige plaats op het chassis (goed blank maken)
Gebruik goede kabelogen en soldeer dezeevt aan de kabel.

Remote aansluiting

Deze aansluting komt aan de 12volt stuurdraad van uw autoradio.

Inschakelen van de versterker

De versterker schakek automatisch in na inschakenen van de bron waar de remote op is aangesloten.

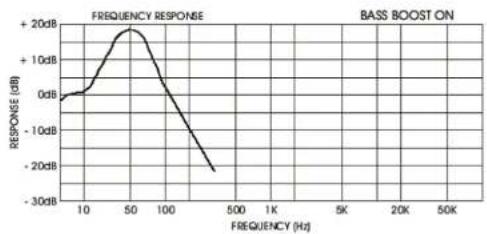

Instellen van de geluidssterkte

1. LEVEL (MIN/MAX): door maar links te draaien volledig op Min zieten
2. Het volume van de bron (radio) opdraaien lot 2/3 van de maximaal uitsluning
3. stei nu op de verslerker de geluidssterkte in (Let op vervorming)

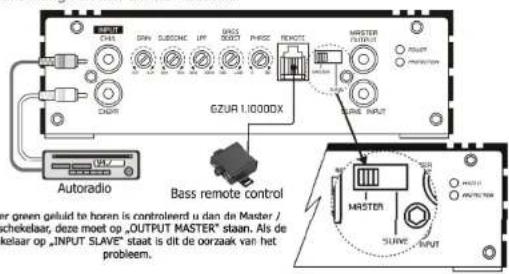

RCA Aansluitingen

Aansluiting van een enkele versterker

5

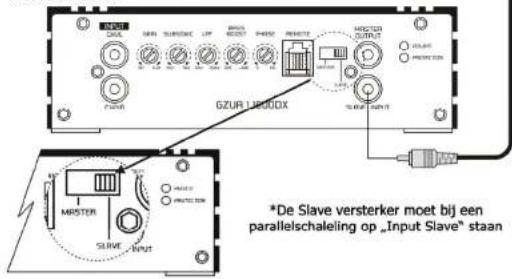

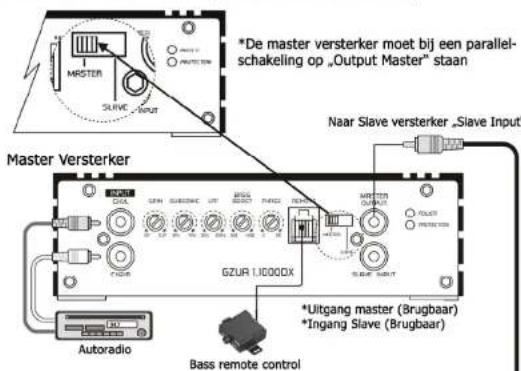

RCA Aansluitingen

Aansluiten meerdere versterkers (Master & Slave RCA aansluiten)

Slave Versterker

6

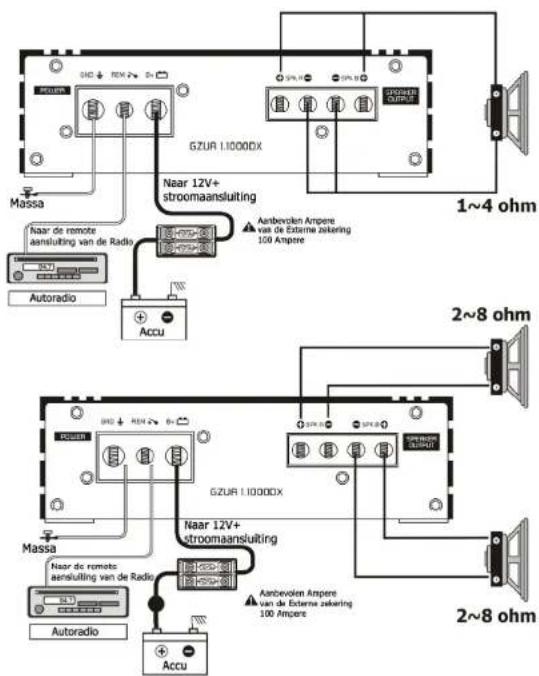

Versterker Aansluitingen

7

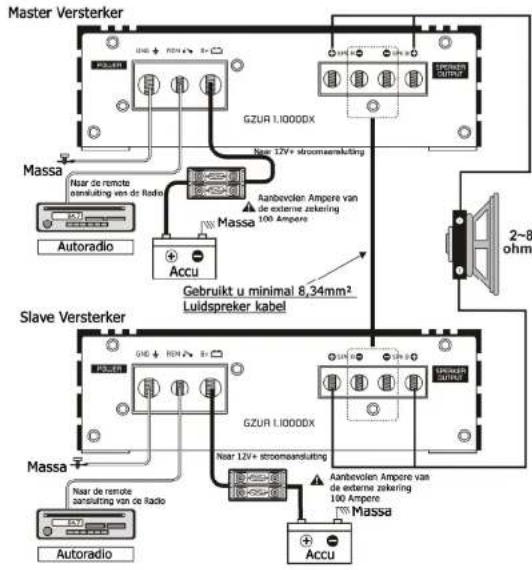

Gebrudg Aansluiting

8

Probleemoplossing

Probleem	Controle: Wat te doeon
Geen geluid	Brand de PWR LED?	Zekering controerenRemote Kabel controeren+12 Volt controerenMassa controeren
	Brand de PROT LED?	Kortsluiting aan luidsprekerOververhittingVersterker defect
Versterker schakelt Niet in	Geen stroom toevoer	Zekering controeren+12 Volt controerenMassa controeren
	Geen spanning op de Remote	Remote bij Radio controeren
Versterker schakeld uit bij hooggeluidsnivo	Controleer de watertand van deluidssprekers	Controleer of de Weerstandaan de LS Terminal van 2Ω (in gebrudg 4 Ω) Nietoverschreiben worden
Geen geluid op 1 kanaal	Cinch/ Luidsprekerkabel controeren	Kabels / Stekker

Technische Data

Model GZUA 1.1000DX
Vermogen @ 1Ω, 10% THD CEA Standard CEA-2006-A	1 x 1250W
Vermogen @ 1Ω, 1% THD CEA Standard CEA-2006-A	1 x 1000W
Vermogen @ 2Ω, 1% THD CEA Standard CEA-2006-A	1 x 600W
Vermogen @ 4Ω, 1% THD CEA Standard CEA-2006-A	1 x 350W
Vermogen® 2Ω Gebrud 14,6 V, 1% THD	1 x 2000 W
Dempingsfaktor	>140 (100Hz @ 4Ω)
Signal to noise ratio >90 dB
Lowpass 30Hz ~ 250Hz
Subsonic Filter 10Hz ~ 70Hz
Bass boost 0 ~ +9dB
Bass boost frequency 45Hz
Phase shift 0 ~ 180°
Frequency bereik	10Hz ~ 250Hz (+/- 1dB)
Efficiency @ 4Ω 86%
Ingangsgeveigheid 200mV to 10V (+/- 5%)
Afmetingen B x H x L mm	170 x 53 x 280 mm
Afmetingen B x H x L inch	6.69" x 2.09" x 11.02"

De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijk bepalingen geregel, Een reutourtending kan alleen na duildelijke aftsprak en de ingeiine verpakking plaatsvinden.SVP een aankooppon en een duidelijke storingsomsnchrifny bijvoegen.Van garantie uitgeslooten zich defecten door overbelasting, onkundig gebruik, of doorendeiname aan wedestrijden (SPL) ontstaan zich.

Wij behoenden ons hetrecht om de nodige veränderingen of verbeteringen aan het product door boeren zonder die klant hierover be informeren.
