Produkttyp	Monoblock-Klasse-D-Verstärker für Subwoofer
Marke	Ground Zero
Modell	GZUA 1.1000DX
Abmessungen (L x H x T)	170 x 53 x 280 mm
Gewicht	Ca. 2,5 kg
Stromversorgung	DC 10V ~ 16V, Batteriekabel min. 25 mm²
Maximale Leistung @ 1 Ω (10% THD)	1 x 1250 W
Maximale Leistung @ 1 Ω (1% THD)	1 x 1000 W
Maximale Leistung @ 2 Ω (1% THD)	1 x 600 W
Maximale Leistung @ 4 Ω (1% THD)	1 x 350 W
RMS-Leistung bei Verkettung (2 Ω, 14,6 V, 1% THD)	1 x 2000 W
Signal-Rausch-Verhältnis	> 90 dB
Einstellbarer Tiefpassfilter	30 Hz ~ 250 Hz
Einstellbarer Subsonic-Filter	10 Hz ~ 70 Hz
Bass Boost	0 ~ +9 dB bei 45 Hz
Einstellbare Phasenverschiebung	0° ~ 180°
Minimale Impedanz	1 Ω (bei Verkettung 2 Ω)
Wirkungsgrad @ 4 Ω	86 %
Eingangsempfindlichkeit	200 mV ~ 10 V
Eingänge und Ausgänge	RCA, Bassfernbedienung inklusive
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit vermeiden.
Sicherheit	Schutz vor Kurzschluss, Überhitzung und Überspannung. Automatische Abschaltung bei Überhitzung.
Ersatzteile und Reparatur	Reparaturen sollten von einem Fachmann durchgeführt werden. Verwenden Sie Originalteile.
Allgemeine Informationen	Hocheffizienter Monoblock-Klasse-D-Verstärker, Aluminiumgehäuse, kompatibel mit Master/Slave-Verkettung für doppelte Leistung.

Häufig gestellte Fragen - GZUA 1.1000DX Ground Zero

Was ist die maximale Leistung des Verstärkers GZUA 1.1000DX?

Die maximale Leistung beträgt 1250 W an 1 Ω mit 10% Verzerrung. Im Normalbetrieb (1% THD) erreicht sie 1000 W an 1 Ω, 600 W an 2 Ω und 350 W an 4 Ω.

Wie verbinde ich zwei Verstärker in Master/Slave-Verkettung?

Verwenden Sie ein RCA-Kabel, um den Line-Ausgang des Master-Verstärkers mit dem Line-Eingang des Slaves zu verbinden. Stellen Sie sicher, dass die Gesamtimpedanz nicht unter 2 Ω liegt. Die kombinierte Leistung kann bis zu 2000 W RMS erreichen.

Welches Stromkabel wird empfohlen?

Ein Batteriekabel von mindestens 25 mm² (3 Gauge) wird empfohlen. Das Massekabel sollte so kurz wie möglich (max. 1 m) und vom gleichen Querschnitt sein.

Was tun, wenn die PROTECTION-Anzeige leuchtet?

Die PROTECTION-Anzeige leuchtet bei Kurzschluss der Lautsprecher, Überhitzung oder internem Fehler. Überprüfen Sie die Lautsprecheranschlüsse, die Impedanz (nicht unter 1 Ω) und sorgen Sie für ausreichende Belüftung.

Wie stelle ich den Eingangspegel (INPUT LEVEL) ein?

Drehen Sie den INPUT LEVEL-Regler ganz nach links (MIN). Erhöhen Sie die Lautstärke der Audioquelle auf 2/3 des Maximums. Drehen Sie dann den Regler, bis ein klarer, verzerrungsfreier Klang erreicht ist.

Was ist die minimale unterstützte Impedanz?

Der Verstärker ist im Normalbetrieb bis 1 Ω stabil. Bei Verkettung mit einem zweiten Verstärker beträgt die minimale Impedanz 2 Ω.

Kann ich diesen Verstärker mit einem Autoradio ohne RCA-Ausgang verwenden?

Ja, aber Sie benötigen einen High-Level-Adapter (Lautsprechersignal-zu-RCA-Wandler). Es ist jedoch besser, die Vorverstärkerausgänge (RCA) des Autoradios für ein besseres Signal zu verwenden.

Wie installiere ich die Bassfernbedienung (Bassremote)?

Die Bassfernbedienung wird an den dafür vorgesehenen Eingang am Verstärker angeschlossen (Bassremote control). Montieren Sie sie an einer zugänglichen Stelle im Fahrzeug, um den Basspegel in Echtzeit anzupassen.

Wird der Verstärker normalerweise heiß?

Ja, ein Klasse-D-Verstärker hat einen Wirkungsgrad von 86% und erzeugt Wärme. Es ist normal, dass er warm wird. Sorgen Sie für eine gute Luftzirkulation um das Gerät. Bei Überhitzung aktiviert sich der Schutz und der Verstärker schaltet sich automatisch ab.

Welche Einstellungen sind für den Tiefpassfilter verfügbar?

Der Tiefpassfilter ist von 30 Hz bis 250 Hz einstellbar. Der Subsonic-Filter ist von 10 Hz bis 70 Hz einstellbar, um sehr tiefe Frequenzen zu unterdrücken. Verwenden Sie den Bass Boost (0 bis +9 dB bei 45 Hz) und die Phasenverschiebung (0° bis 180°), um den Klang zu verfeinern.

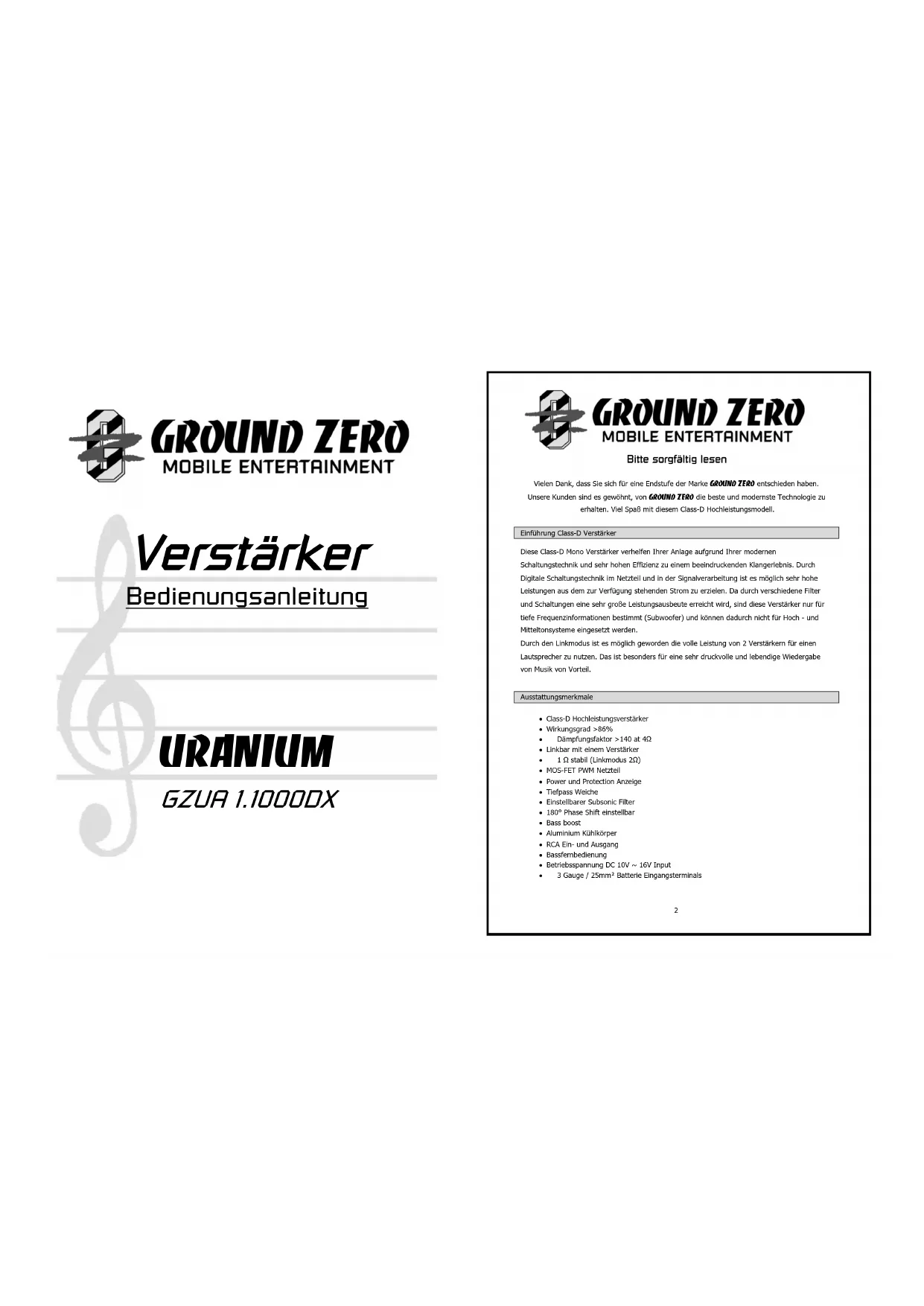

BEDIENUNGSANLEITUNG GZUA 1.1000DX Ground Zero

Bittle sorgfaltig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke GROUND ZERO entschieden haben.

Unsere Kunden sind es gewöhnt, von GROUNDEDIE beste und modernste Technologie zu

erhalten. Viel Spaß mit diesen Class-D Hochleistungsmodell.

Einführung Class-D Veränder

These Class-D Mono Veränder verhelfen Ihr Anlage aufgrund Ihr modernen

Schaltungstechnik und sehr hohen Effizienz zu einem beeindruckenden Klangerlebnis. Durch

Digitale Schaltungstechnik im Netzteil und in der Signalverarbeitung ist es möglich sphir hote Leistungen aus dem zur Verfugung stehenden Strom zu erzieilen. Da durch verschiedene Filter und Schaltungen eine mehr große Leistungsausbeute erreicht wird, sind diese Versteller nur furtie Frequenzinformationen bestimmt (Subwoofer) und können dadurch nicht für Hoch - und Mittelbasiysteme eingesetzt werden.

Durch den Linkmodus ist es möglich geworden die vole Leistung von 2 Verständern für einen Lautspeicher zu nutzen. Das istalandesfor eineehrdruckvolleund lebendige Wiedergabe von Musik von Vorteil.

Ausstattungsmerkmale

Class-D Hochleistungsveränder
Wirkungsgrad >86%
Dampfungsfaktor >140 at 4Ω
Linkbar mit einem Veränderer
1Ω stabil (Linkmodus 2Ω)
MOS-FET PWM Netztell
Power und Protection Anzeige
Tiefpass Welche
Einstellbarer Subsonic Filter
180° Phase Shift einstellbar
Bass bocst
Aluminium Kühlkörper
BCA Fin- und Ausgang
Bassfernbedieugung
Betriebsspannung DC 10V ~ 15V Input
3 Gauge / 25mm² Batterie Eingangsterinals

Benöltige Materialien und Werkzeuge zur Installation

Kreuzschlitz Schraubendreher
Bohrmaschine, 3mm Metalbohrer
Befestigungsschrauben
Stromkabel mind. 50~mm^2
Massekabel mind. 50mm^2
Lautsrecherkabel mind, 4 mm

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmern! (Hinweise in der Betriebsanleitung des KFZ beachten!).
• Keine Lächter in den Tank, die Bremseleitung, Kabel oder andere wichtige Fahrzeugtbeile bohren.
• Kabel niemals über scharfte Kanten führten. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensatoriental. I. Farad zu puffen.

WARNING!

Hochleistungsaudiosysteme in Fahrzeugen konnen den Schalpegel eines „Live“ Konzertes erzeugen. Dauerhaft extram lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder Hörschädgen zur Folge haben. Das Hören von lauter Musik beim Auto fahren kann auch die Wahmehnung (Wamsignale) beeinträchtigten. Im Interesse der allgemeinen Sicherheit empfehlen wir das Musikhören beim Auto fahren mit geniger Lautstärke.

Planung

Vor der Installation sollenn Sie folgende Punkte berücksichtigten:

a) Bitter beachten Sie bei der Wahl des Einbauortes, dass eine ausreichende Luftzirklaufkutz zur Kuhlung des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorstandsärkerausgaben ausgerübt (RCA) ist,ewareesatzdieszutebenutz.

Einbau des Verträkners

a) Den passenden Einbauplatz auswahlen, zu dem die Leitungen keinigt verlegt werden können und an dem genugend Platz fur die Luftzirkulation und KühlungGIT.

b) Den Verstärker als Schablione benutzten, um die Einbaustellen zu markieren. Den Verstärker entfernen und 6 Lischer bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

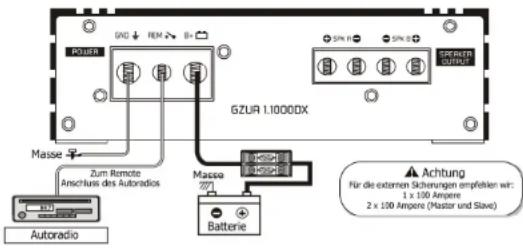

Anschlisse
Anschlisse

+12V Stromanschluss

Verbinden Sie mithilfe eines starken Stromkabels (mind. 50mm^2 ) das +12V Terminal des
+ Terminal der Batterie
EsistnotiaginIn-LineSicherung inemanAbstandzurBatterievonmaximal20cmzuwerversden,umdensichereBetriebdesVersaktursenzugewährleisten.
Vergewissen Sie sich, das die Sicherung noch nicht angeschlossen ist, wenn Si das + Kabel an die Batterie anschließe. Dies können Beschäftigungen am Gerat oder Verletzungen verursachen.

Masse

Trennen Sie die Batterie und verbinden Sie das Masseterminal mit dem Fahrzeughassis. Halten Sie das Massekabel so kurz wie möglich (ca.25 cm). Gewerssen Sie, das der Massepunkt am Fahrzeug fert ein vom Rost, Farbe oder Schmutz ist um eine stabile Verbindung zu erhögenlich.

REMOTE

Verbinden Sie das REM Terminal entwelter with dem Remote Ausgang ihrer Head Unit oder einer anderen 12V Quelle wie zum Beispiel der Antennenanschluss.

Einschalten des Veränderkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einsatz des Radios ein.

Achtung: Ihr Veränder schalten sich zeitweise bei Überhitzung aus, schalten sich jedoch nach der Abkühlung wieder ein.

Fur eine sehre gube Performance des Verstärkers muss der Eingangspiegel nicht eingestellt sein.

Einstellung des Audiogeels/ Eingangsempfindlichkeit

Schnitt 1 Inputleveiregler mit Linksdrehung auf MIN dresden
Schnitt 2 Drehen sie jetzt die Lautstärke am Radio auf 2/3 der max. Höchstautstärke
Schnitt 3 Stellen sie jetzt im Inputleveiregler die Lautstärke auf eine angenehmte Lautstärke ein.

Achtung -itte beahmen sie das eine CD die Musik mit einer großeren Dynamik wederlegt und der Pegel dadurch wesentlichhigher ist als bei Radioempfang.

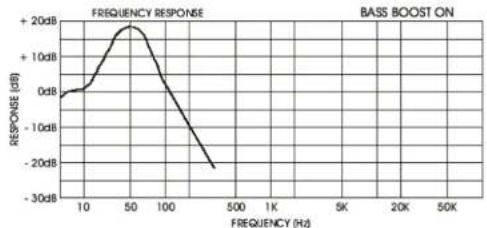

Mit dem Basisbost aus ist möglich durch eine neue Überführung im Übergangsbereich eine bessere Anpassung zum Mittelbeneberecht zu erhömteln.

RCA Verbindungen

RCA Verbindungen

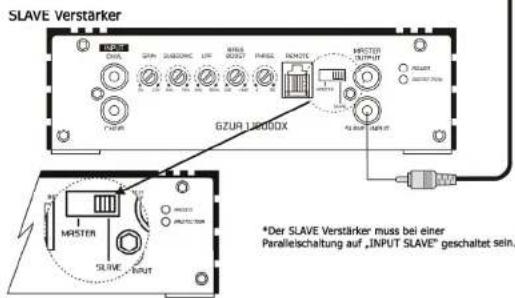

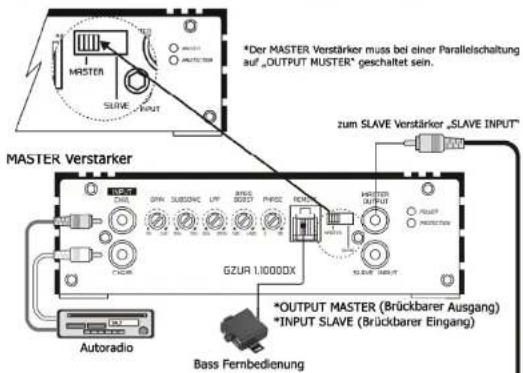

Anschluss mehrerer Verstärker (MASTER & SLAVE RCA Anschluss)

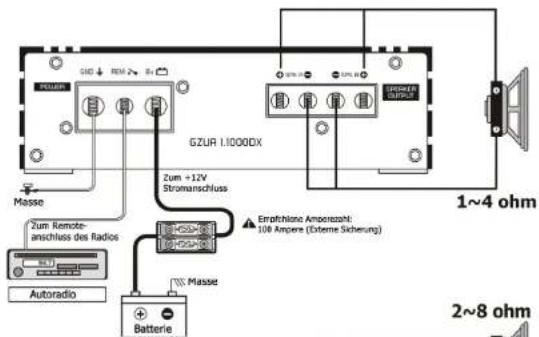

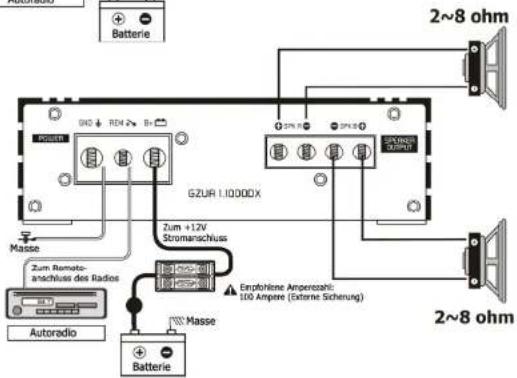

Veränderer Anschluss

7

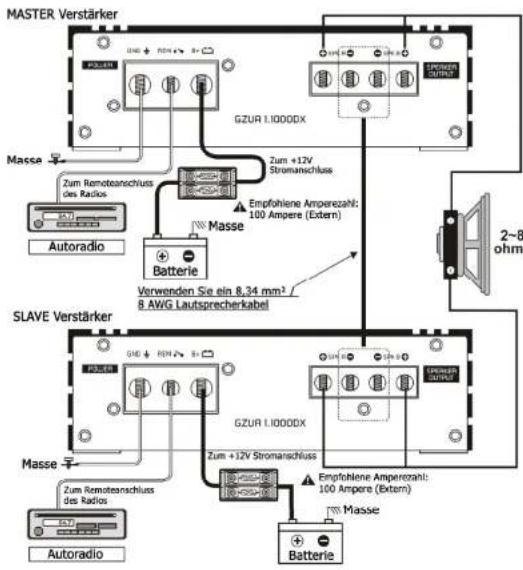

Linkmode Anschluss

Wenn Sie den Linkmode verwenden hat der MASTER Versteller volle Kontrolle über den SLAVE Versteller.

Beim Linkmode employen wir, die eingebraute Linkschaltung zu verwenden und KEIN externes Link-modul.

Achtung!

Wenn Sie den Linkmodus anwenden darf die Impedanz der Lautsprecher nicht unter 2 Ω betragen. Das Anschieben von Geräten mit niedriger Impedanz kann den Verstärker beschädigend und ist von der Garantie ausgeschlossen.

Problemlösung

Deisser Verstärker hat Ausstattungsmerkmalae zum Schutz vor Beschadigungen durch falsche Bedündung oder Anschlüsse. Wenn der Verstärker zu bereits wird, einen Kurzschluss oder Überladung feststellt, leuchteten die Indikator LEDs und das System schäflich sich ab. Um das Problem zu halten sollen sie die Regier herunter drehn und abschnittlichen um dann die Anschlüsse auf falsche Verkabeklinge oder Kurzschlüsse zu überprüften. Wenn der Verstärker sich aufgrund von zu hohen Temperatuten aussichtet, leuchteten die Indikator LEDs nicht. Ertauben Sie dem Verstärker in dieser Fall eine kurie Abkühigkeit. Gehen Sie die folgende Liste immer zu erst durch, bevor Sie den Verstärker deinstallieren und prüfen Sie die Laubsprecher sowie die Verkabellung immer zu erst.

Problem Prüfung
Verträger schaltet sich nicht ein	Prufen Sie ob Strom auf dem +12V Terminal ist.Pruifen Sie ob das Remote Terminal mindestens 12V DC hat.Prufen Sie die Masseverbindung und die Sicherungen.Prufen Sie ob die Protection LED leuchtet.
Die Protection LED leuchtet wenn der Verträger eingeschalt ist	Überprüften Sie die Lautspracherkabel auf Kurzschlüssle.Trennen Sie die Lautspracherkabel vom Verträger und schalten Sie ein neu an. Wenn die Protection LED wieder leuchtet, liegt das Problem beim Verträger, nicht bei den Lautsprichern.
Die Sicherung ist durchgebran	Prufen Sie ob die Lautspracherimpedanz korrekt ist.Prufen Sie das Stromkabel und das Fahrzeugchassis auf Kurzschlüssle.
Überhltung	Prufen Sie ob die Lautspracherimpedanz korrekt ist.Prufen Sie die Lautspricher auf Kurzschlüssle.Prufen Sie ob um den Verträger eine gute Luftzirkulation herscht.
Ton ist zu leise / Störungen im Ton	Prufen Sie ob das Eingangselevel zum Ausgangselevel des Geräts passt.Prufen Sie die Lautstärke Its Autoradios.Prufen Sie die Lautspracher auf Kurzschlüssle.Prufen Sie ob die Frenzweichen richtig eingestellt sind.
Lautes Zischen / Motorgeräusch in den Laufsprechen	Prufen Sie die Lautspracher auf Kurzschlüssle und die Masserverbindung.Trennen Sie alle RCA Verbindungen vom Verträger. Wenn das Zischen / Motorgeräusch verstummt, prufen Sie die RCA Verbindungen. Prufen Sie dann die Funktion

Technische Daten

Model GZUA 1.1000DX
RMS power @ 1 Ω, 10% THDCEA Standard CEA-2006-A	1 x 1250W
RMS power @ 1 Ω, 1% THDCEA Standard CEA-2006-A	1 x 1000W
RMS power @ 2 Ω, 1% THDCEA Standard CEA-2006-A	1 x 600W
RMS power @ 4 Ω, 1% THDCEA Standard CEA-2006-A	1 x 350W
RMS power @ 2Ω Linkmode 14,6 V, 1% THD	1 x 2000 W
Dämpfungsfaktor	>140 (100Hz @ 4 Ω)
Signal to noise ratio >50 dB
Tiefpass Welche 30Hz ~ 250Hz
Subsonic Filter 10Hz ~ 70Hz
Bass boost 0 ~ +9dB
Bass boost Frequenz 45Hz
Phase shift 0 ~ 180°
Frequenzgang	10Hz ~ 250Hz(+/-1dB)
Wirkungsgrad @ 4 Ω 86%
Eingangsempfindlichkeit 200mV to 10V (+/- 5%)
Abmessungen B x H x L mm	170 x 53 x 280 mm
Abmessungen B x H x L Inch	6.69" x 2.09" x 11.02"
