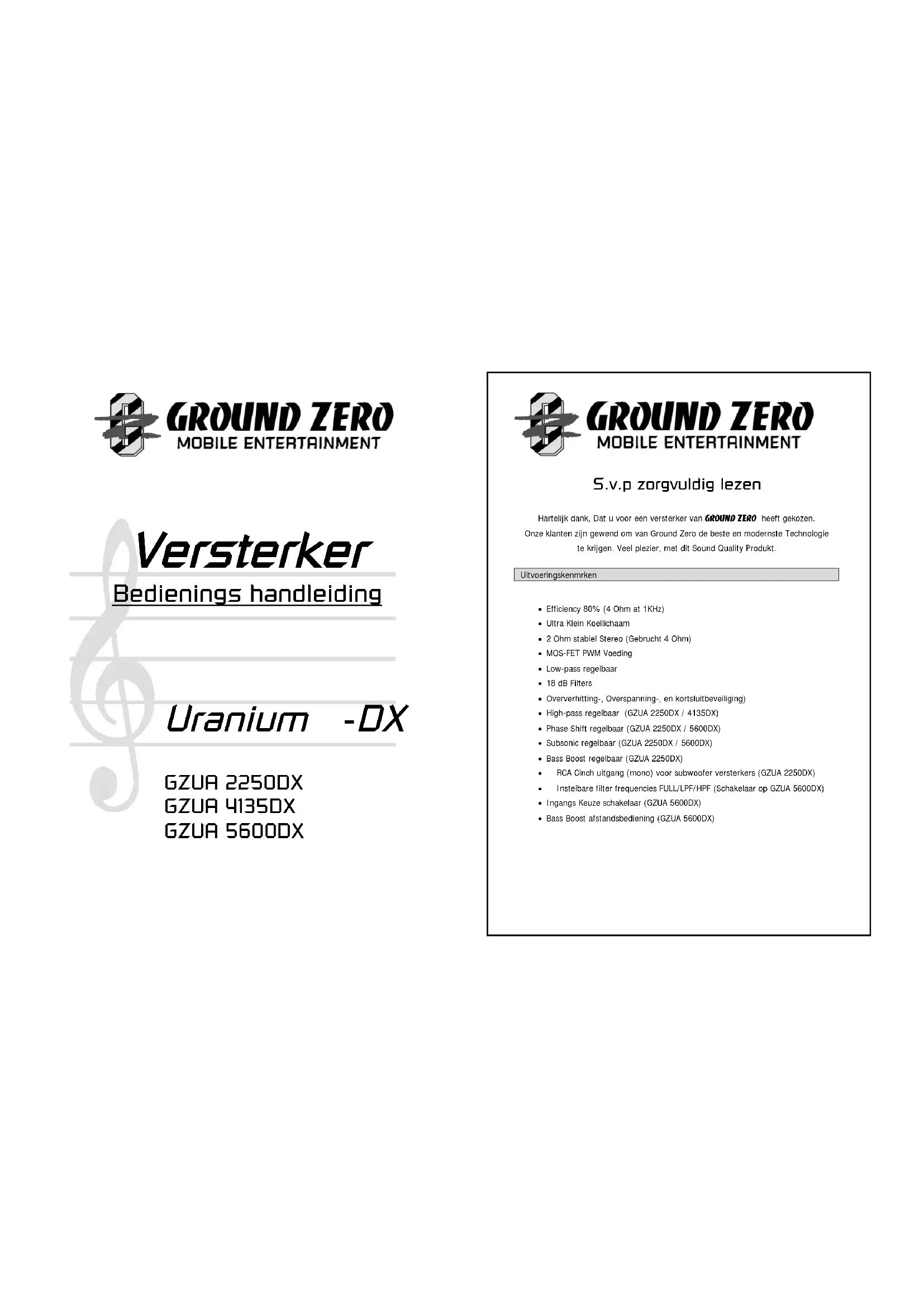

Bedienings handleiding

Uranium -DX

GZUA 2250DX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

S.v.p zorgvuldig lezen

Hartelijk dank, Dat u voor een versterker van GROUND ZERO heeft gekozen.

Onze klanten zich gewend om van Ground Zero de Beste en modernste Technologie

te krijgen. Veel plezier, met dit Sound Quality Produkt.

Ultvoeringskenmrken

Efficiency 80% (4 Ohm at 1KHz)
- Ultra Klein Koellichaaam
- 2 Ohm stabel Stereo (Gebrucht 4 Ohm)
MOS-FET PWM Voading
Low-pass regelbaar
18 dB Filters
Oververhitting, Overspanning, en kortsluitbeveiligig)
High-pass regelbaar (GZUA 2250DX / 4135DX)
Phase Shift regelbaar (GZUA 2250DX/5600DX)
Subsonic regelbaar (GZUA 2250DX/5600DX)
Bass Boost regelbaar (GZUA 2250DX)
RCA Cinch uitgang (mono) voor subwoofer versterkers (GZUA 2250DX)
Instelbare filter frequencies FULL/LPF/HPF (Schakelaar op GZUA 5600DX)
- Ingangs Keuze schakelaar (GZUA 5600DX)
- Bass Boost afstandsbediening (GZUA 5600DX)

Benodlgde materialen en gereedschappen voor een Julste Installatie

Kruisschroevendraaier
Accu boormaschine (evt. 3mm metaalboor)
Bevestigingschroeven
Stroomkabel min. 20mm²
Massakabel min. 20mm^3
Luidsprekerkabel min. 2 x 1,5 mm²

Opgepast!

Voertuigacou laskoppelen (let hier bij op de door de leverancier van uw voertig gestelde regels)
- Let op dat u niert in remleidingen, benzinetank, ekabeling of andere belangrjekte onderden schrofft of boort.
- Te leggen kabels nooit over scherpe kanten leggen en doortvoertules gebruilen het is aan te raden een condensator van minimaal 1Farad te gebruilen.

WaarSchwong! Installations hunmet dusdanige volumes spelien dat dit een live concert overschrijdt. Langdurig hier laude muziek luisteren kan gehoorbeschadiging opleveren. Let goed op de gestelde verkeersregels bij het luisteren waar hogere volumes.

Planning

Voor de installmentieClient u met het volgende rekening te houden.

a) Let erop bij het monteren van de versterker dat er voldende koeling plaats kan vinden
b) Als uw radio RCA uitgangen heeft is het raadzaam doze ook te benutten.

Inbouwen van de versterker

a) Bepaal erst waar u de versterker wilt plaatsen (lot hierbij op koeling en bokabeling)
b) Gebruik de versterker als mal om de gaten af te tekenen en evt. Voor te boren.

Let op!

Bouw het systeme zo in dat de bekabeling goed beschermd is zorg ervoor dit bij het plaatsen van een zekerung u de juiste waarden hanteerd.

Bekabeling

Let op!

minimaal. 20mm² Kabel is nodig voor het aansluiten van de stroom voorzlening

1.) Massa: Bevestig de massa kabel direkt aan een stevige plaats op het chassis (good blank maken)
2.) Gebruik goede kabelogen en soldeer deze evt aan de kabel
3.) +20 Volt: De stroomkabel direkt an de acu leggen (vergeart hier bij het eekering te plaatsen op maximal 30cm vanaf de acu
4.) Remote turn on: Doze aansluiting kom! aan de 12volt stuurdraad van uw autoradio.

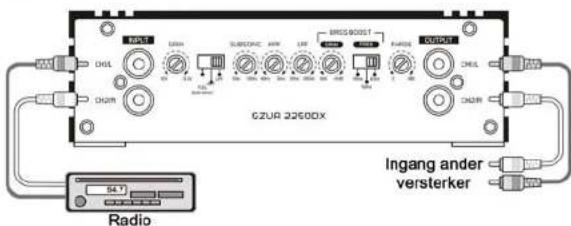

Aansluitingen en Instellingen

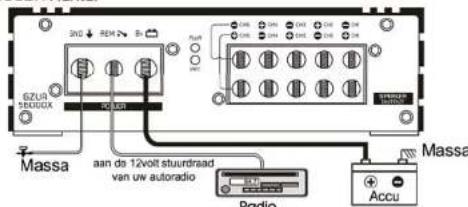

GZUR 2250DX Ranzicht voor

GZUA 41350X Ranzicht vpon

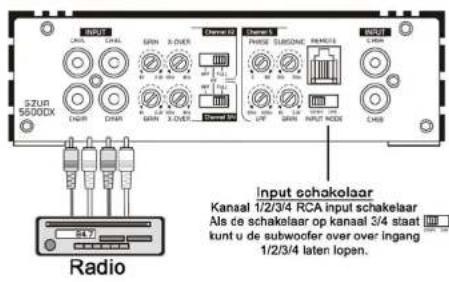

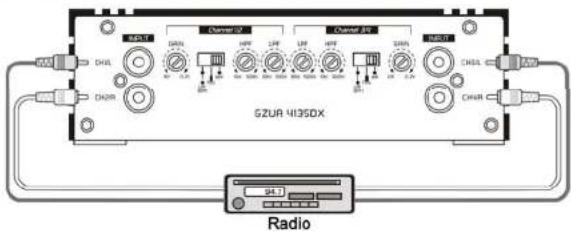

RCA Aansluitingen

GZUF 5600DX Ranzicht voor

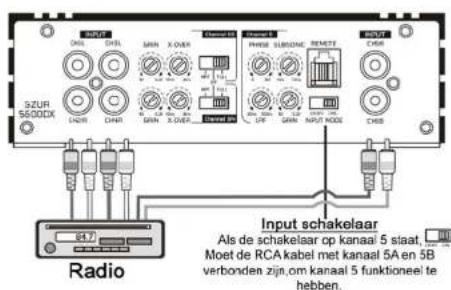

Deze versterker heeft een RCA Signal ingangs Terminal voo Low Level Ingangen.

U kunt de versterker alstellen door middel van de onathankelijke gain regelaars. Hiermee kunt u

alle kanalen op elkaar alstemmen.

Gebruik zoveel mogelijk RCA verbindingen van de Radio maar de versterker.

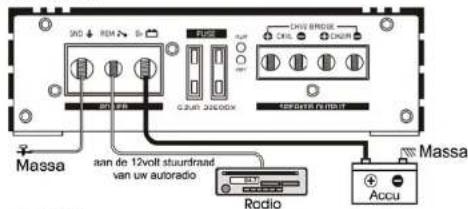

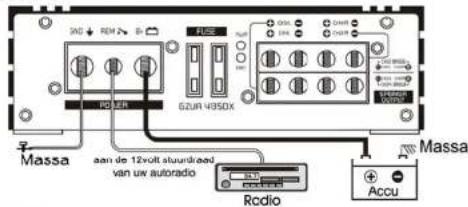

Luidspeker Aansluitingen

GZUR 2250DX Achter

GZUR 4135DX Achter

GZUR S600DX Achter

Deze versterker heeft een RCA Signal ingangs Terminal voo Low Level Ingangen.

U kunt de versteker afstellen door middel van de onathankolijke gain regolaars. Hiermee kunt u

alle kanalen op elkaar a'stemmen.

Gebruik zoveel möglichk RCA verbindingen van de Radio maar de versterker.

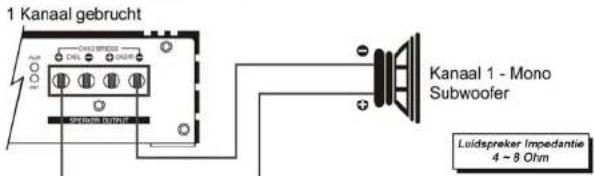

Luidspeker Aansluitingen

GZUA 2250DX Ranzicht acheher

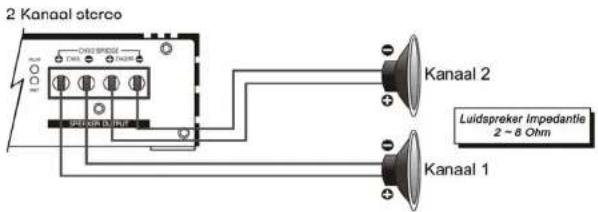

Luldspeker Aansluitingen

GZUR 4135DX Ranzicht acheher

Luidspeker Aansluitingen

GZUR 2250DX Ranzicht hinter

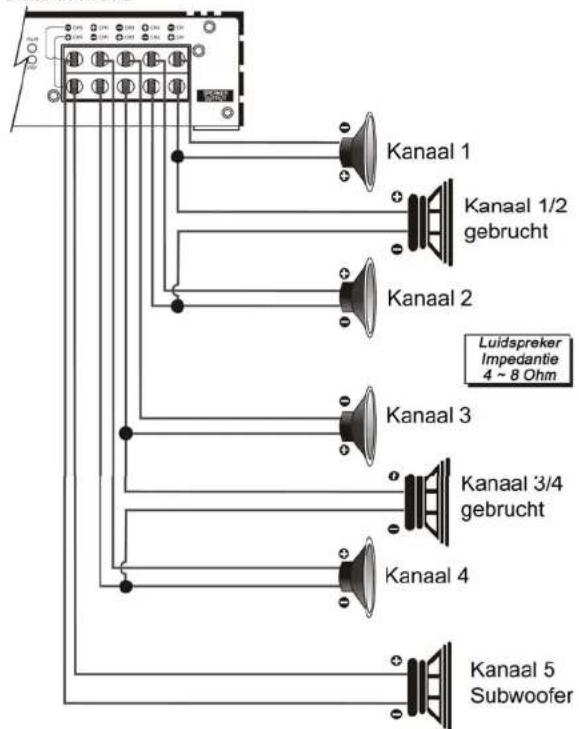

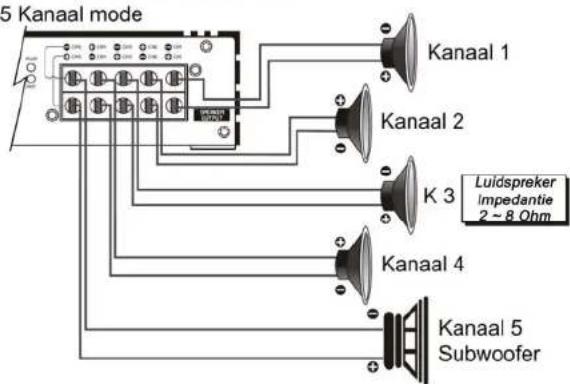

5 Kanaal mode

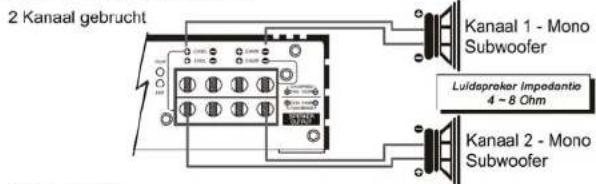

Gebrucht mode

Luidspreker Aansluitingen

GZUR 5600DX Ranzicht ache ter

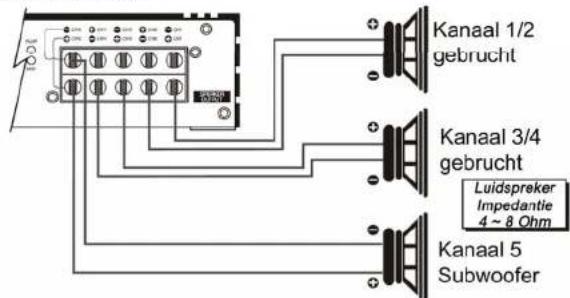

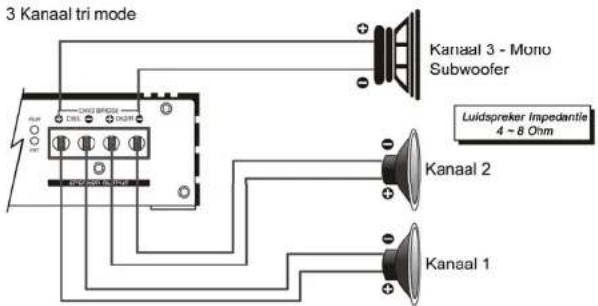

Dual tri mode

Instelling van de GAIN Ingangsgveogllgheld

Stap 1 Ingangs level Regelaar GAIN op minimaal draalen (links om)

Step 2 Zet het volume nivo op de rado op 2/3 van het maximale nivo

Stap 3 Stel nu het uitgangsnivo van de versterker af op een voor u aangenaam en onvervormd

Let op!

CD weergave een veel hoger nivo van geluid dan de meeste andere bronnen.

Met de externa basregelaar kunt u het bas-nivo vanuit de bestuurdersplaats regelen

Deze versterker is voorzien van diversen velligheden: dyiv. hite proteectie, kortsluiting, of overvoltage. Hierdy zal

an de protectve LED pash bcnn en h systemis dsschnktn. On de staring te varlations cie de variatior sio on li to coing on t contortion rae de staring rich

e 10

Controleer door middel van de volgende fabe waar de storing zich bevinl alvarene de versterker ul te bouwen.

Probleem Kontrole Hulp
Geen geluid	Brand de PWR LED ?	Zekoning controllerenRemote Kabel controlleren+12Volt metenMassa controlen
	Brand de PROT LED	Kortsluiting op luidspreker uilgangoververhictdefect
Schakeld nicht in	Geen spanning op kabel	Zekoning controllerenRemote Kabel controlleren+12Volt metenMassa controlen
	Geen spanning op remote Remote na-meten
Versterker schakeltukt bijhoger volume	Weerstand van deluidsprekerna-meten	Weerstand mag nicht minder dan 2ΩzijnWeerstand mag nicht minder dan 1Ω
Geen geluid op1 kanaal	Cinch / Luidsprekerkabeltesten	Kabel beschadigt

Technische gegevens

Model GZUA 2250DX GZUA 4135DX GZUA 5600DX
RMS Power @ 2 Ω, 1% THD CEA Standard CEA-2006-A	2 x 450W 4 x 190W		4 x 150W + 1 x 390W
RMS Power @ 4 Ω, 1% THD CEA Standard CEA-2006-A	2 x 290W 4 x 135W		4 x 90W + 1 x 250W
RMS Power @ 4Ω Gebrucht 14,6 V, 1% THD	1 x 900W 2 x 380W		2 x 240W + 1 x 250W
Dempingsfaktor	> 60 > 60 > 60
Signal to noise Ratio	> 90 dB > 90 dB > 90 dB
Lowpass Filter	30 Hz - 500 Hz 30 Hz - 500 Hz		30 Hz - 300 Hz [Ch 5]
Highpass Filter	40 Hz - 3 KHz 10 Hz - 500 Hz ....
X-over Filter	...	...	40 Hz - 3 KHz [Ch 1-4]
Subsonic Filter	10 Hz - 150 Hz ...		10 Hz - 70 Hz [Ch 5]
Bass boost	0 ~ +9 dB .... ...
Bass boost Freqenz	35 / 50 / 80 Hz .... ...
Phase shift	0 ~ 180°	... 0 ~ 180° (Ch 5)
Freq.bereik	10 Hz - 30 KHz [± 1 dB]	10 Hz - 30 KHz [± 1 dB]	10 Hz - 30 KHz [± 1 dB]
Eff. @ 4 Ω	80 %	80 %	80 %
Ingangs gevoeligheid	200 mV - 10 V [± 5%]	200 mV - 10 V [± 5%]	200 mV - 10 V [± 5%]
Kanaal splitting	75 dB	75 dB	75 dB
THD	0,10 %	0,10 %	0,10 %
Zekeringen	2 x 25A	2 x 25A	2 x 25A (Built-in fuse)
Afmetingen B x H x L mm	170 x 53 x 285	170 x 53 x 265	170 x 53 x 275
Afmetingen B x H x L inch	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.83°

De garanteie bepaalingen van alle door ground zero geleverde producten is volgers wettelike bepaalingen geregeid, Een reotourzanding kan allaan na duilelsejke asfoasraek en in de originee verpakking plaatsvinden. SVP een aankoopbon en een duilelsejke storingsomschrijving bijvoegen.Van garanteie ugesloten ijecteefood overbelasting, onkundig gebruik. of door deelname aan wedestrijden (SPL) ontstaan zich.
