GZUA 2250DX - Autoradio Ground Zero - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur 2 canaux
Marque	Ground Zero
Modèle	GZUA 2250DX
Puissance RMS @ 2 Ω	2 x 450 W
Puissance RMS @ 4 Ω	2 x 290 W
Puissance RMS en ponté @ 4 Ω	1 x 900 W
Alimentation	MOS-FET PWM
Stabilité d'impédance	2 Ω en stéréo
Filtre passe-bas	50 Hz - 500 Hz, réglable, pente 18 dB/octave
Filtre passe-haut	40 Hz - 3 kHz, réglable, pente 18 dB/octave
Filtre subsonique	10 Hz - 150 Hz, réglable
Bass Boost	0 à +9 dB, fréquences 35/50/60 Hz
Phase shift	0 - 180°, réglable
Sensibilité d'entrée	200 mV - 10 V
Rapport signal/bruit	> 90 dB
Facteur d'amortissement	> 60
Taux de distorsion (THD)	< 0,1 %
Fusible	2 x 28 A
Dimensions (L x l x H)	265 x 170 x 53 mm
Fonctions de protection	Surtension, surchauffe, court-circuit
Connectique	Entrées RCA, sortie RCA mono, borniers HP

FOIRE AUX QUESTIONS - GZUA 2250DX Ground Zero

Quelle section de câble d'alimentation est recommandée ?

Il est recommandé d'utiliser un câble d'alimentation de section minimale 20 mm² pour garantir une alimentation correcte et éviter les pertes de tension.

Comment régler le gain de l'amplificateur ?

Pour régler le gain, mettez le régulateur sur MIN, augmentez le volume de l'autoradio aux 2/3 du maximum, puis ajustez le gain jusqu'à obtenir un niveau sonore agréable.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord le +12V, la masse (câble court, max 1m) et le fusible. Assurez-vous que le fil REMOTE est connecté à la sortie correspondante de l'autoradio.

Pourquoi le voyant PROTECTION est-il allumé ?

Le voyant PROTECTION s'allume en cas de court-circuit sur les haut-parleurs, de surchauffe ou de défaut interne. Vérifiez les connexions et l'impédance des haut-parleurs, et laissez refroidir l'ampli.

Quelle impédance minimale est supportée en stéréo ?

L'amplificateur est stable en 2 Ω par canal en stéréo. Ne descendez pas en dessous de 2 Ω pour éviter une activation de la protection.

Comment utiliser le filtre passe-bas ?

Utilisez le filtre passe-bas (LPF) pour envoyer uniquement les fréquences basses (50 Hz - 500 Hz) à un subwoofer. Réglez la fréquence de coupure selon vos haut-parleurs.

Puis-je brancher un amplificateur supplémentaire ?

Oui, le modèle GZUA 2250DX dispose d'une sortie RCA mono (line out) permettant de relier un autre amplificateur mono pour étendre le système.

Comment câbler en mode ponté ?

Pour le mode ponté, connectez le haut-parleur entre les bornes positives du canal gauche et la borne négative du canal droit (ou selon schéma). L'impédance minimale en ponté est de 4 Ω.

Que faire en cas de surchauffe ?

En cas de surchauffe, l'amplificateur se coupe automatiquement. Assurez une bonne circulation d'air autour de l'appareil et vérifiez que l'impédance des haut-parleurs est correcte.

Comment régler le filtre subsonique ?

Le filtre subsonique (10 Hz - 150 Hz) élimine les fréquences très basses qui pourraient endommager le subwoofer. Réglez-le en fonction des capacités de votre haut-parleur.

MODE D'EMPLOI GZUA 2250DX Ground Zero

La garantie est conforme aux droits liégaux. Un return du produit déflectifs doit être dans son embalpage d'origine sur presentation du reçu ou de la facture indiquant la description du défaut. La presente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvase alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réservé le droit d'entreprenevre à l'avoir nécessariement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's manual

Uranium -DX

GZUA 2250DX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

La garantie est conforme aux droits legaux. Un return du produit défsectifs doit être dans son embalgage d'origine sur presentation du reçu ou de la facture indiquant la description du défaut. La presente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvase alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réservé le droit d'entreprenevre à l'avoir nécessitaire des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

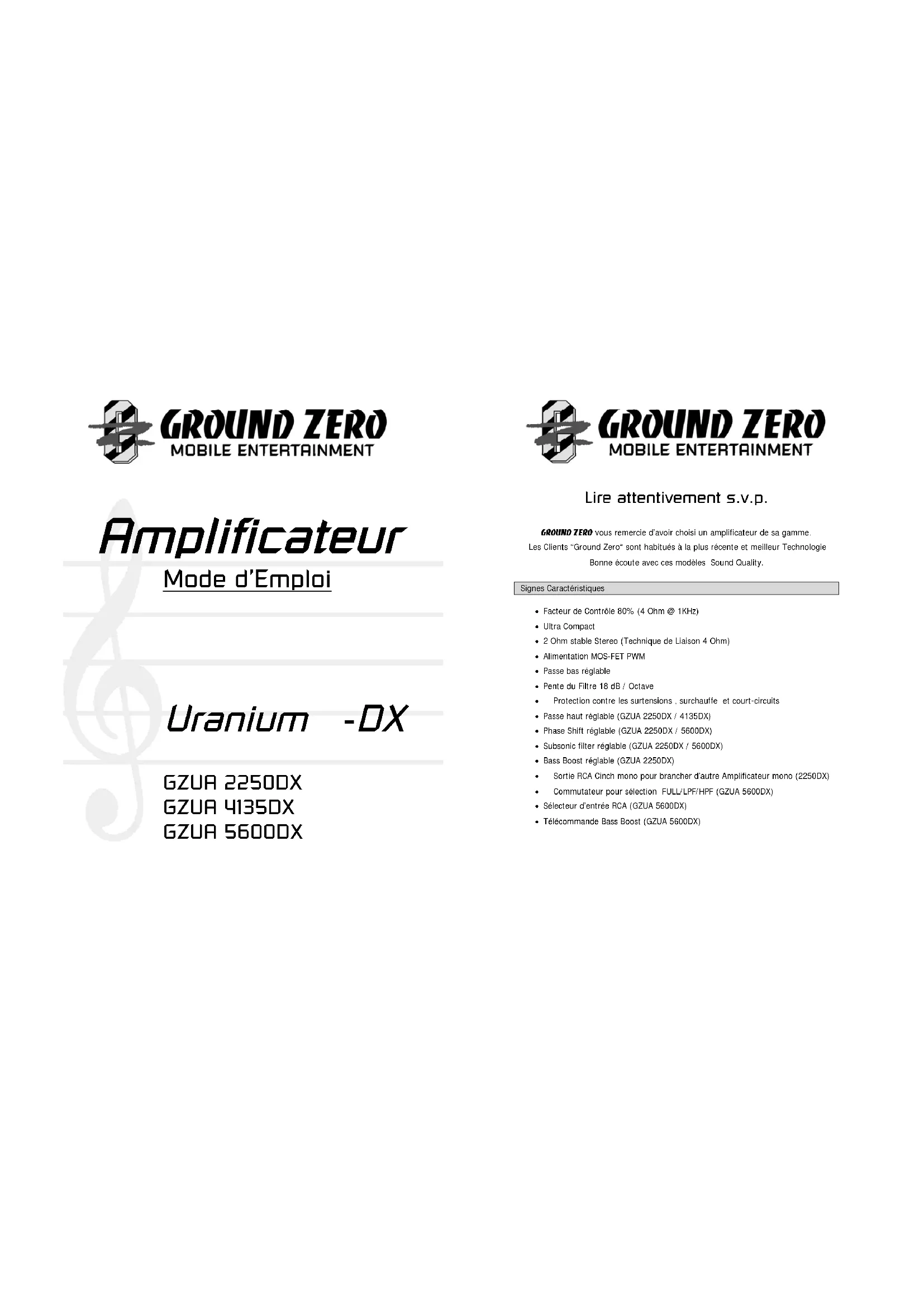

Amplificateur

Mode d'Emploi

Uranium -DX

GZUA 2250OX

GZUA 4135DX

GZUA 5600DX

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

GROUND ZERO vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients "Ground Zero" sont habitués à la plus récente et meilleur Technologie

Bonne écoute avec ces modélles Sound Quality.

Signes Caracteristiques

• Factual de Contrôle 80% (4 Ohm @ 1KHz)
  Ultra Compact
• 2 Ohm stable Stereo (Technique de Liaison 4 Ohm)
  Alimentation MOS-FET PWM
  Passebregable
  Pente du Filtré 18 dB / Octave
  Protection contre les surtensions, surchauffe et court-circuits
  Passe haut reglable (GZUA 2250DX/4135DX)
  Phase Shift régiable (GZUA 2250DX / 5600DX)
• Subsonic filter régblable (GZUA 2250DX / 5600DX)
  Bass Boost régiable (GZUA 2250DX)
  Sortie RCA Cinch mono pour brancher d'autre Amplificateur mono (2250DX)
• Commutateur pour selection FULL/LPF/HPF (GZUA 5600DX)
• Sellecteur d'entree RCA (GZUA 5600DX)
• Telecommande Bass Boost (GZUA 5600DX)

Introduction Amplificateur

Grace aux Amplificateurs leur installation Hi fi developspera une(Meilleure qualite sonore. Les branchements flexibles vous permectront de connecter differentes combinaisons de Ha Parleurs.

Priere de bien suivre les instructions de branchement dans ce mode d'emploi.

Matériel et Outillage nécessaires à l'installation

• Tournevis à croix
  Perceuse, meche a metaux 3 mm (eventuelle)
• Vis de fixation
  Cable d'alimentation min. 20mm^3
  Cable de masse min. 20 mm²
  Cable Haut-parleurs min. 2× 1,5mm^2

Attention s.v.p!

• Débrancher la batterie du vehicule avant l'installation!
• Ne pasencer dans le réservoir, la canalisation freins ou autres pieces importantes du vehicule.
• No jamais passer les cables sur un bord tranchant. Il est conseilée de meitre un condensateur de min 1 Farad entre la batterie et l'amplicateur.

Mise en garde!

Le système audio de haute performance peut reproduire, dans les vehicules, une intensité sonoresemblable à un concert « LIVE ». Une durée extremaire de musique peut provoquer la perte de l'audition ou une diminution de celle ci. L'écoute de musique à haut volume, en rouulant, peutprovoyer une diminution de l'attention. Dans toute intérêt et votre sécurité, nous conséiences d'éçouter la musique avec un volumé réduit en conduisant.

Planfication

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au besoin de l'emplacement du montage, une circulation d'air est nécessaire pour le bon fonctionnement des appareils.
b) Il est conseilé d'utiliser les sorties Pré-Ampli (RCA) de votre autoradio, si celui-ci en est munie.

Installation de l'amplicateur

a) Choisissez l'emplacement idéal pour que le cablage soit posé sans difficulté avec une circulation d'air et un refroidissement constant.
b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retrirer l'amplificateur et percer 4 troughs. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

Cablage

Mise en Garde

Min. 20mm² de Câble d'alimentation!

1) Masse: Le cable de masse (min 20mm²) doit être le plus court possible (Max 1 m) et directement mis au chassis de la voiture.
2) +12 Volt: Le cable d'alimentation doit être branche à la batterie du vehicule. N'oublié pas d'installer un fusible. (Max de 30 cm de la batterie)
3) Remote turn on: A connecter a la Radio sur le cable REMOTE.

Mise en garde

Montez de système de façon à ce que les raccordements électroniques soient protégées d'eventuelles déterriorations.

Les cables électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et autres apparèts soient déints lors du branchement.

S'il est nécessaire de changeer la fusible d'un apparcell utilisé des fusibles d'un ampèreage approprié. Nutilissez pas de fusible à ampèrege différenté à celui utilisé, cela pourrait provoquer des dommages que la garantie ne pourrait couvir.

Connexion et réglage

GZUR 2250DX Yue de devant

GZUR 4135DX Vue de devant

Connexion et réglage

GZUR 5600DXVue de devant

Radio

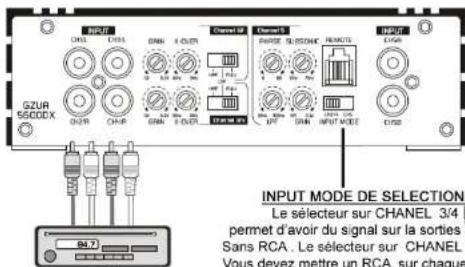

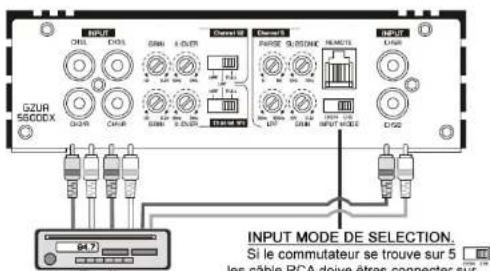

INPUT MODE DE SELECTION. Le sélecteur sur CHANEL 3/4
permet d'avoir du signal sur la sorties SUB
Sans RCA. Le sélecteur sur CHANEL 1/2/3/4
Vous商业地产 une RCA sur chaque entrée
pour contrcler les 5 Canaux

Radio
CH 5A et CH5B, pour faire fonctionner le
canal 5.

Si vous autoradi a 2 sorties RCA Metre le bouton sur input mode CH 3/4 (GZUA 5600DX).

Si vous autoradi a 3 sorties RCA metres le bouton sur input mode CH 5 (GZUA 5600DX).

L'ampli à un signal d'entrez Bas Niveaux pour entree par RCA.

L'entre RCA doit etres relier a un Autoradio equipier de sortie RCA.

Assurer la liaison avec des Cables RCA de qualite.

Puis regler le signal d'entrer avec les VIS de GAIN

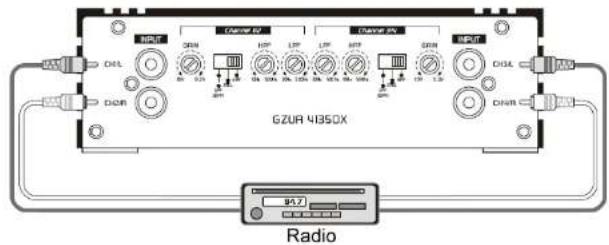

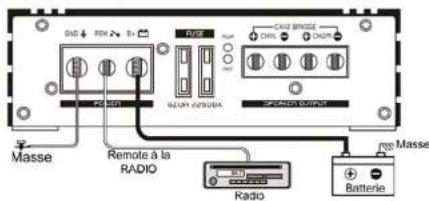

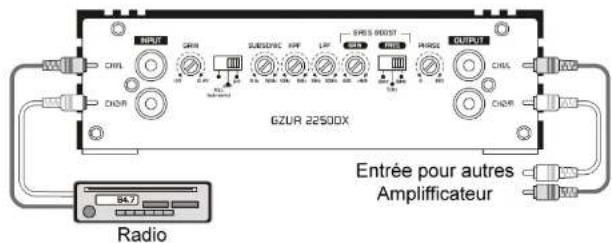

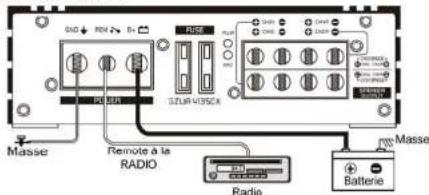

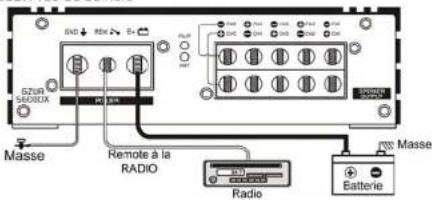

Connexion RCA

GZUR 2250DX Vuelde derriere

GZUR 4350X Vue de derriere

GZUR 5600DX Vuede derriere

Si vous autoradi a 2 sorties RCA Mettre le bouton sur input mode CH 3/4 (GZUA 5600DX).

Si vous autorisca a 3 sorties RCA metres le bouton sur input mode CH S (GZUA 5600DX).

L'ampli a un signal d'entrer Bas niveaux pour entree par RCA.

L'entre RCA doit etres relier a un Autoradio equipier de sortie RCA.

Assurer la liaison avec des Cables RCA de qualiter.

Puis regler le signal d'entrez avec les VIS de GAIN.

Connexion haut parleur

GZUR 2250DXue de derriere

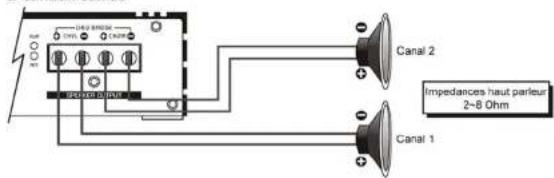

2 canaux stereo

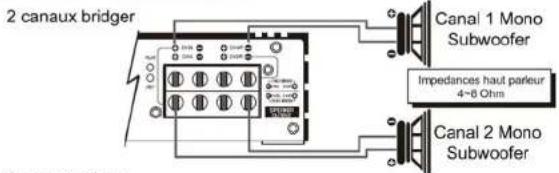

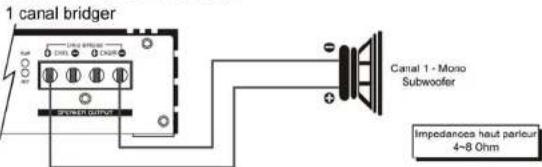

Connexion haut parleur

GZUR 4135DXVue de derriere

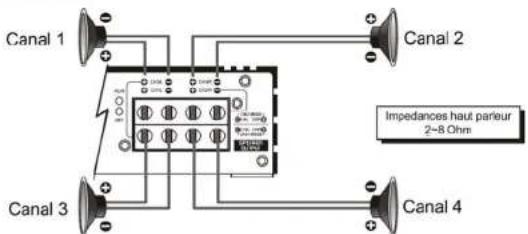

4 canaux stereo

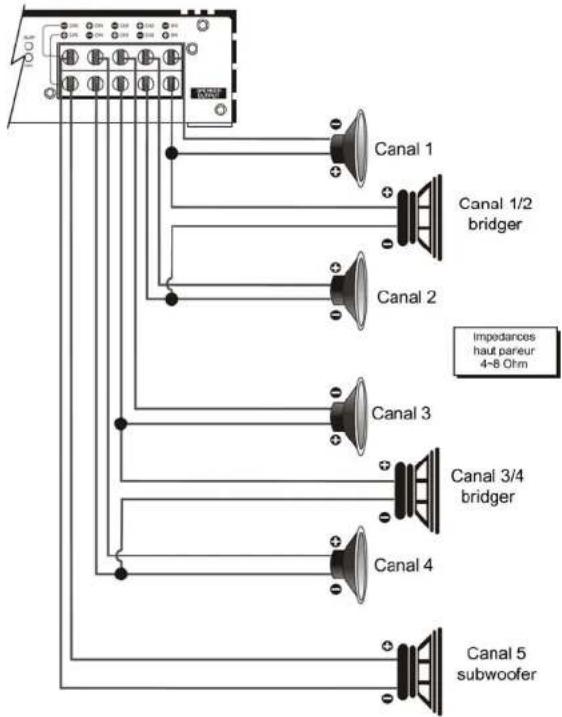

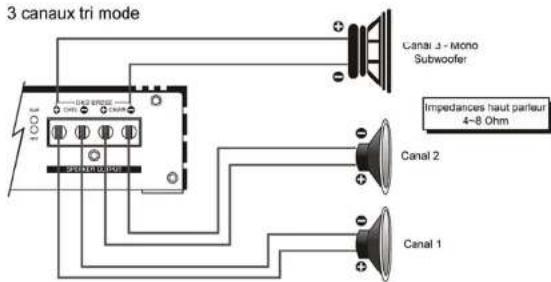

Connexion haut parleur

GZUR 5600DXVue de dérrière

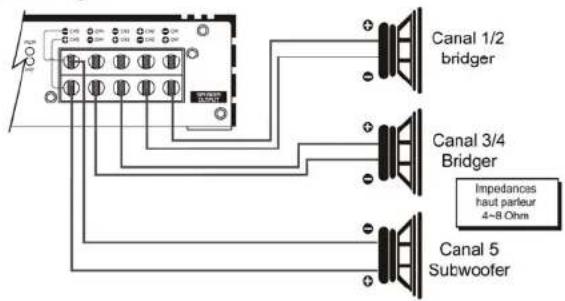

Mode bridger

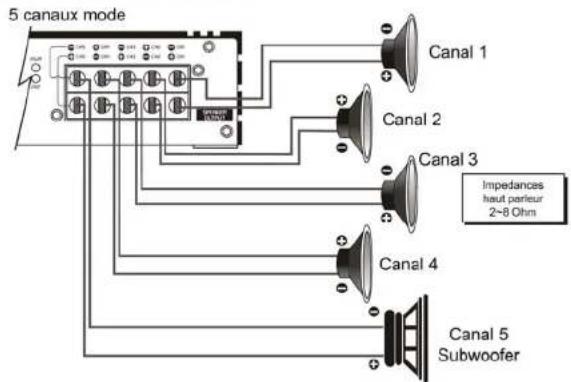

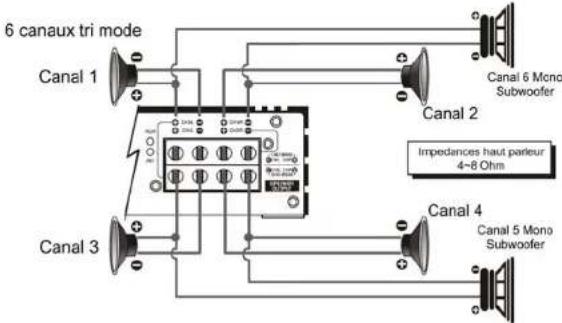

Connexion haut parleur

GZUR 56000X Vue de dérrière

Dual tri mode

Régier le GAIN du Signal d'entrée

Etape 1 Regulateur GAIN avec rotation sur la gauche, positionner sur MIN.
Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum.
Etape 3 Positionner maintainant le Regulateur GAIN sur un niveau de son agreable à entendre.

Avec le Bass Remote vous pouvez regloz le niveau du Subwoofer à l'avant du Vehicule.

En cas... de non fonctionnement

Cette amplificateur et équiper du protection pour évier tous dégats en cas de mauvraiage manipulation .Si l'ampi detecte une anomalale (cour-circuits - suchauffe ) l'ampi se couise automatiquepar . Pour examiner le problème vérifier tous branchements , les temps que l'ampi réfréodisse - vérifier en premier les Haut parleurs puis tous les cables d'alimentation . Si le problème persisté consulter un technicien .

Problèmes Contrôle		Aide
Pas de son	Voyant PWR allumé?	Verfier le fusible, Contröler le Câble REMOTE, Contrôr le+12Volt et la masse
	Le Voyant PROTECTION est allumé?	Court circuit des Haut-parleurs, ampli surchaufte ou défectueux
Amplificateur ne se met Pas en marche	Pas d'alimentation Verfier le + 12 volt, la masse, le fusible
	Pas d'alimentation sur le REMOTE	Verfier le REMOTE sur l'Autoradio
Ampli se met en PROTECTION a haut Volume	Vérifier l'Impédance des Haut-parleurs	Vérifier si l'Impédance sur les connecteurs des haut-parleurs n'est pas en dessous de 2Ω.
		Vérifier si l'Impédance sur les connecteurs des haut-parleurs n'est pas en dessous de 1Ω.
Pas de son sur 1 canal	Vérifier cable RCA et ou cable Haut-parleurs	Câble ou prise (RCA) défectueux

Données Technique

Model GZUA 2250DX GZUA 4135DX GZUA 5600DX
Puisances RMS @ 2 Ω, 1%THDCEA Standard CEA-2006-A	2 x 450W 4 x 190W		4 x 150W+ 1 x 330W
Puisance RMS @ 4 Ω, 1%THDCEA Standard CEA-2006-A	2 x 290W 4 x 135W		4 x 90W+ 1 x 250W
Puisances RMS @ 4Ω Ponter 14,6 V, 1% THD	1 x 900W 2 x 380W		2 x 240W+ 1 x 250W
Damping Facteur	> 60 > 60 > 60
Signal /noise Ratio	> 90 dB > 90 dB > 90 dB
Filtre passage bas réglables	50 Hz - 500 Hz: 30 Hz	- 500 Hz	30 Hz - 300 Hz(Ch 5)
Filtre passage haut réglable	40 Hz - 3 kHz: 10 Hz	- 500 Hz	-
Fréquences réglable	...	...	40 Hz - 3 kHz(Ch 1-4)
Filtre subsonic	10 Hz - 150 Hz ...		10 Hz - 70 Hz(Ch 5)
Bass boost	0 ~ +9 dB ... ...
Bass boost Fréquence	35 / 50 : 60 Hz ... ...
Phase réglable	0 - 180° ... 0 - 180°(Ch 5)
Fréquence	10 Hz - 30 KHz(± 1 dBi)	10 Hz - 30 KHz(± 1 dBi)	10 Hz - 30 KHz(± 1 dBi)
Efficaciter @ 4 Ω	80 % 80 % 80 %
Sensibilité d'entrez	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)	200 mV - 10 V(± 5%)
Séparation de canal	75 dB 75 dB 75 dB
THD	0,10 %	0,10 %	0,10 %
Fusible	2 x 28A	2 x 25A	2 x 25A(Built-in fuse)
Dimension B x H x L mm	170 x 53 x 265	170 x 53 x 265	170 x 53 x 275
Dimension B x H x L inch	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.43°	6.69 x 2.09 x 10.83°

La garantie est conforme aux droits légaux. Un return du produit déflectifs doivent être dans son embollage d'origine sur presentation du reçu ou de la facture indiquant la description du défaut. La presente Garantie n'est pas applicable lorsque le produit a été endommage en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer) Accident, Installation au Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nosou nourservorelde crotd'entrepandreafavreinecessairementdesmodificationsoudesaméliorationsauproduitsansoinfermelcelle.

GROUND ZERO

MOBILE ENTERTAINMENT

Versterker
