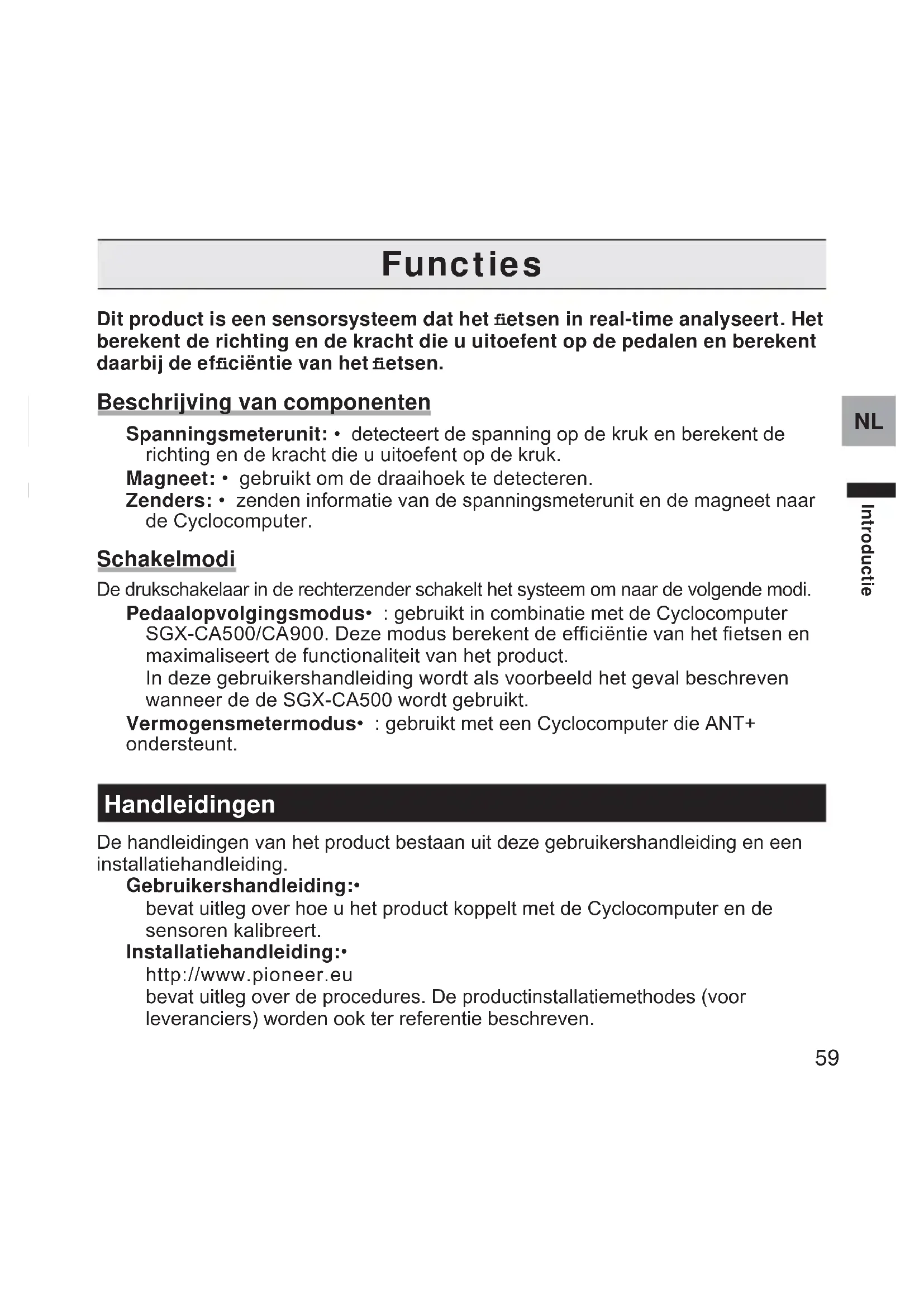

Introductie Functies Dit product is een sensorsysteem dat het fietsen in real-time analyseert. Het berekent de richting en de kracht die u uitoefent op de pedalen en berekent daarbij de efficiëntie van het fietsen. Beschrijving van componenten Spanningsmeterunit: • detecteert de spanning op de kruk en berekent de richting en de kracht die u uitoefent op de kruk. Magneet: • gebruikt om de draaihoek te detecteren. Zenders: • zenden informatie van de spanningsmeterunit en de magneet naar de Cyclocomputer. Schakelmodi De drukschakelaar in de rechterzender schakelt het systeem om naar de volgende modi. Pedaalopvolgingsmodus• : gebruikt in combinatie met de Cyclocomputer SGX-CA500/CA900. Deze modus berekent de efficiëntie van het fietsen en maximaliseert de functionaliteit van het product. In deze gebruikershandleiding wordt als voorbeeld het geval beschreven wanneer de de SGX-CA500 wordt gebruikt. Vermogensmetermodus• : gebruikt met een Cyclocomputer die ANT+ ondersteunt. Handleidingen De handleidingen van het product bestaan uit deze gebruikershandleiding en een installatiehandleiding. Gebruikershandleiding:• bevat uitleg over hoe u het product koppelt met de Cyclocomputer en de sensoren kalibreert. Installatiehandleiding:• http://www.pioneer.eu bevat uitleg over de procedures. De productinstallatiemethodes (voor leveranciers) worden ook ter referentie beschreven.60

Introductie Compatibiliteit Kruksets Het product is compatibel met de volgende kruksets. Kruksets Opmerkingen SHIMANO FC-9000 Kruklengtes van 165, 167,5, 170, 172,5, 175 mm, krukstel • van 50-34T, 52-36T, 52-38T, 53-39T, 54-42T, 55-42T zijn compatibel. * SHIMANO FC-6800 Kruklengtes van 165, 170, 172,5, 175 mm, krukstel van 50-• 34T, 52-36T, 53-39T zijn compatibel. *

• De beschrijvingen in deze handleiding gelden voor een krukset van 170 mm. Voor de installatie en kalibratie van het product hebt u speciale technieken en gereedschap nodig. Indien de installatie nog niet gebeurd is, vraag de winkel waar u het product hebt gekocht het voor u te installeren en te kalibreren.61

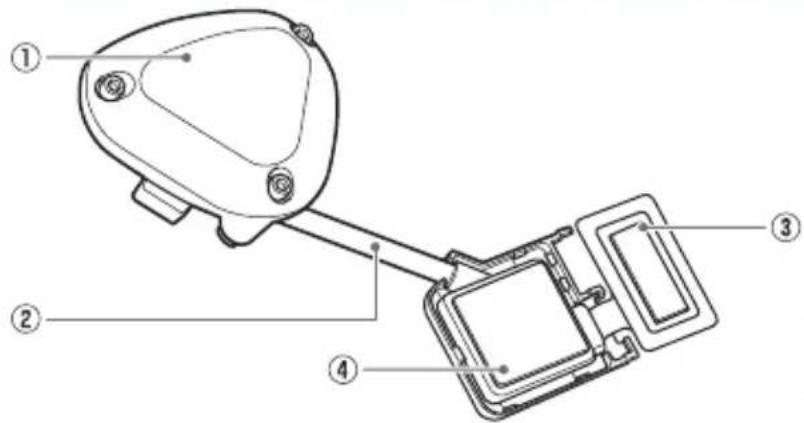

Aan de slag Productconfiguratie Accessoires Dit product bevat de volgende onderdelen. Pedaalopvolgingssensor (rechterkant) Rechterzender Koppelingskabel Spanningsmeterunit Koppelingsdoos Onderdeel pedaalopvolgingssensor (rechterkant) Voor FC-9000 Voor FC-6800 Kettingwieladapter Klep van de spanningsmeterunit x 1 voor ieder type62

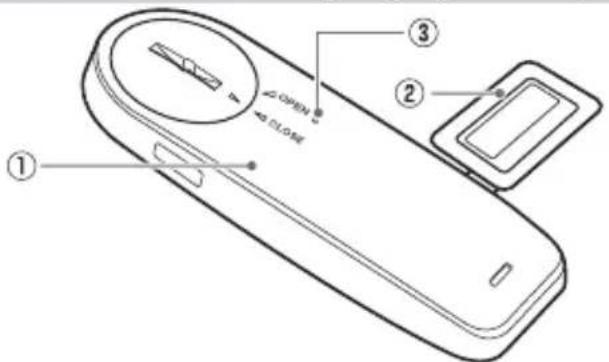

Aan de slag Productconfiguratie Pedaalopvolgingssensor (linkerkant) Linkerzender Spanningsmeterunit LED Onderdeel pedaalopvolgingssensor (linkerkant) Magneet Patch-type x 2 Arm-type (rechterzijde) Arm-type (linkerzijde) Overige Gebruikershandleiding (dit document)• Garantiekaart• Belangrijke informatie voor de gebruiker• Batterijen (CR2032) x 2• (vooraf geïnstalleerd in de sensoren links en rechts) Zenderklep rechts (metaalgrijs)• Zeskantschroeven (M2.6 x 8mm) x 3• (voor de rechterzender x 3) Zeskantschroeven (M2.6 x 5mm) x 3• (reserve voor de klep van de rechterzender x 3) Kabelbinders x 10• (voor de linkermagneet x 2, voor de rechtermagneet x 2, reserve x 6) Kussens voor de installatie van de magneet • van het arm-type x 263

Aan de slag Installeren en verwijderen van de batterijen De batterijen zijn vooraf geïnstalleerd in dit product. Wanneer de batterijen bijna leeg zijn (zie pagina 72), deze vervangen. U kunt het product gebruiken als de ANT+-vermogensmeter met de cyclocomputers • van andere fabrikanten (vermogensmetermodus).Het product start in de pedaalopvolgingsmodus wanneer de batterijen worden geïnstalleerd. Om het product te gebruiken in de vermogensmetermodus, de sensormodus inschakelen (zie pagina 66).De batterijen van de sensoren links en rechts tegelijk vervangen.

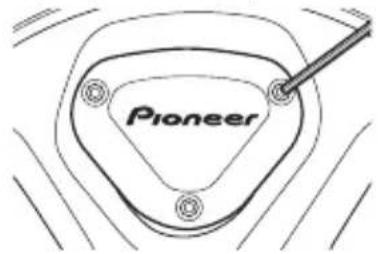

Verwijder de klep. Zorg dat u de batterij niet laat vallen • of kwijtraakt wanneer u de klep verwijdert.Rechterzender (schroeven: 3 x)• Gebruik een inbussleutel (2 mm) om de schroef los te draaien en verwijder de klep.Zorg dat u de verwijderde schroef • niet kwijtraakt.Linkerzender• Draai de klep linksom zodat de driehoekvormige pijl naar [OPEN] wijst en verwijder hem.64

Aan de slag Installeren en verwijderen van de batterijen

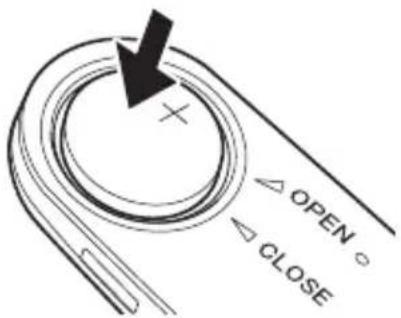

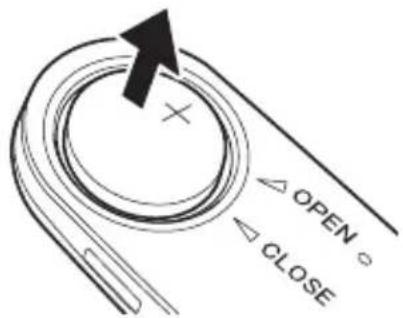

Verwijder de oude batterij. Rechterzender• Linkerzender•

Installeer de nieuwe batterij (CR2032). Rechterzender• Linkerzender• Nadat u de batterij hebt geïnstalleerd, plaats de klep terwijl de driehoekvormige pijl naar [OPEN] wijst, en draai hem met een muntstuk in de stand [CLOSE].65

Aan de slag Installeren en verwijderen van de batterijen Zorg dat u de batterij niet laat vallen • of kwijtraakt bij het installeren. Gebruik alleen CR2032-batterijen.• De klep stevig aanbrengen om de • waterdichtheid te verzekeren.

Controleer de LED-weergave. Het product start in de pedaalopvolgingsmodus wanneer de batterijen worden geïnstalleerd. Controleer dat de LED’s gedurende 10 seconden groen oplichten. Als de LED’s niet langer dan 5 • seconden oplichten na het plaatsen van de batterijen, de batterijen verwijderen en na verloop van ten minste 1 minuut deze opnieuw aanbrengen. Als de LED’s nog niet branden, kan het zijn dat de batterij bijna leeg is. De batterij vervangen.

Plaats de klep van de rechterzender en draai de bevestigingsschroeven vast. Een stuk gereedschap gebruiken waarmee u het aanhaalmoment van de schroeven kunt meten. Aanhaalmoment: 30 cN·m• De klep van de zender aanbrengen • en de schroeven stevig aanhalen om de waterdichtheid te verzekeren.66

Aan de slag Van modus veranderen Dit hoofdstuk beschrijft hoe de sensormodus in te schakelen. De drukschakelaar in de rechterzender niet indrukken terwijl u de sensor kalibreert of • wanneer [Weergavevoorbeeld kracht] verschijnt op de Cyclocomputer SGX-CA500.

Draai de schroeven op klep van de rechterzender los en verwijder de klep. Zie pagina 63 voor het verwijderen • van de klep van de rechterzender.

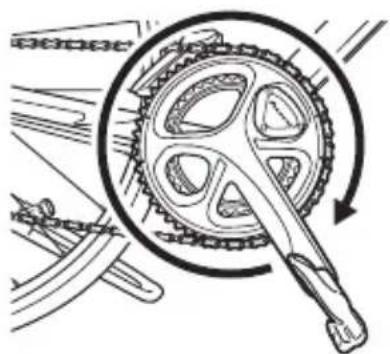

Start de sensoren. Draai de krukset van de fiets meer dan drie keer rond om de zenders links en rechts te starten.

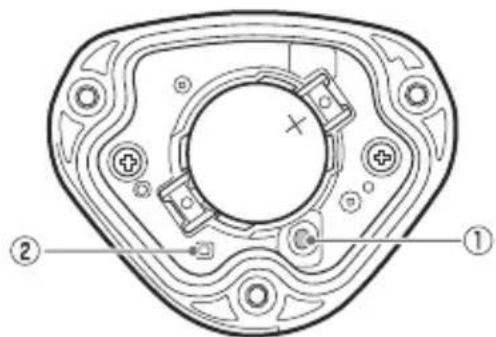

Controleer de sensormodi. Met een druk van minder dan 2 seconden op de drukschakelaar van de rechterzender, gaan de LED’s groen knipperen. Daarna gaan de LED’s op de linker- en rechterzender branden op de volgende manier, afhankelijk van de lopende sensormodus.Pedaalopvolgingsmodus:• De LED’s lichten gedurende 10 seconden groen op.Vermogensmetermodus:• De LED’s lichten gedurende 10 seconden oranje op. Drukschakelaar LED Als het koppelen tussen de zenders • links en rechts mislukt, knipperen de LED’s 5 maal rood.67

Aan de slag Van modus veranderen

De sensormodus inschakelen. Met een druk van meer dan 2 seconden op de drukschakelaar van de rechterzender, gaan de LED’s groen knipperen. Nadat u zich hebt vergewist van het knipperen, de drukschakelaar loslaten. Wanneer het knipperen ophoudt gaan de LED’s op de linker- en rechterzender branden op de volgende manier, afhankelijk van de veranderde sensormodus. Pedaalopvolgingsmodus:• De LED’s lichten gedurende 10 seconden groen op. Vermogensmetermodus:• De LED’s lichten gedurende 10 seconden oranje op. Voor gebruik met de SGX-CA500 • van Pioneer, de sensormodus instellen in pedaalopvolgingsmodus. Voor gebruik met andere cyclocomputer-merken, de sensormodus instellen op de vermogensmetermodus. De drukschakelaar niet langer dan • 5 seconden ingedrukt houden. Dit activeert namelijk de modus voor het kalibreren van de magneetpositie. Raadpleeg voor meer informatie de installatiehandleiding. Als het koppelen tussen de zenders • links en rechts mislukt, knipperen de LED’s 5 maal rood. Het kan ongeveer 10 seconden • duren om de sensormodus in te schakelen, afhankelijk van de aanwezigheid van radiogolven in de omgeving.

Plaats de klep op de rechterzender en draai de bevestigingsschroeven vast. Een stuk gereedschap gebruiken waarmee u het aanhaalmoment van de schroeven kunt meten. Aanhaalmoment: 30 cN·m• De klep van de zender aanbrengen • en de schroeven stevig aanhalen om de waterdichtheid te verzekeren.68

Koppelen / kalibratie Koppelen met de Cyclocomputer Dit hoofdstuk bevat een beschrijving van hoe u de geïnstalleerde SGY- PM910H pedaalopvolgingssensoren op uw fiets kunt koppelen met de SGX- CA500 Cyclocomputer. Deze koppelprocedure kan afwijken als u een andere cyclocomputer gebruikt ● dan de Pioneer SGX-CA500/CA900. Raadpleeg de gebruiksaanwijzing bij uw cyclocomputer voor informatie over het koppelen van sensoren.

Controleer de sensormodus. Controleer of de linker- en rechterzender in de "Pedaalopvolgingsmodus" staan.Zie pagina 66 voor het schakelen • van modi.

Raak in het startscherm van de SGX-CA500 het pictogram [Sensoren] aan. Het scherm sensoroverzicht wordt weergegeven.

Draai de krukset van de fiets meer dan drie keer rond om de zenders links en rechts te starten. Na de activering van de zenders kan • het nog meer dan 1 minuut duren tot de koppeling met de Cyclocomputer tot stand komt.Koppel met de Cyclocomputer binnen 5 • minuten na activering van de zenders.

Raak [Nieuw aansluiten] in het scherm sensoroverzicht van de SGX-CA500. Het sensorverbindingsmenu wordt weergegeven.

Raak [Apparaattype] aan en vervolgens [Pedaalopvolging R]. Raak voor de linkerzender • [Pedaalopvolging L] aan.Als meerdere sensoren zijn • geactiveerd, plaatst u het apparaat dichter bij de sensor of geeft u het apparaatnummer op om de gewenste sensor te koppelen.Raadpleeg voor informatie over hoe u een apparaatnummer opgeeft om een sensor te koppelen de gebruikershandleiding van de Cyclocomputer SGX-CA500.69

Koppelen / kalibratieKoppelen met de Cyclocomputer

Raak [Zoeken] aan. Het zoeken naar de sensor begint. Het bericht [Zoeken aan de gang. Even wachten.] wordt weergegeven.

Controleer de sensorgegevens. Sensorgegevens worden weergegeven wanneer sensoren zijn gevonden. Controleer de volgende zaken. [Apparaatnummer]• Controleer of het apparaatnummer overeenkomt met het apparaatnummer van de zender. [Foutfactor]• Zorg ervoor dat "OK" wordt weergegeven. De apparaatnummers staan • afgedrukt op de verbindingsdoos rechts en op de zijkant van de sensor links. Raadpleeg voor meer informatie de installatiehandleiding.Als de nummers op • [Apparaatnummer] niet overeenkomen met de apparaatnummers van de zenders, geeft u de apparaatnummers op die u wilt koppelen met de sensor. Raadpleeg voor informatie over hoe u een apparaatnummer opgeeft om een sensor te koppelen de gebruikershandleiding van de Cyclocomputer SGX-CA500.Als "In bewerking..." wordt • weergegeven in het gebied [Foutfactor], wordt de sensorinformatie niet correct ontvangen vanwege slechte verzendomstandigheden. Zorg dat de sensor die u wilt koppelen is geactiveerd, plaats de SGX-CA500 dichter bij de sensor en probeer opnieuw te koppelen.U kunt de sensor mogelijk niet • koppelen vanwege de interferentie van de 2,4 GHz-frequentieband. Als "In bewerking..." wordt weergegeven als zelfs de SGX-CA500 dichter bij de sensor is geplaatst en er aan gekoppeld is, probeer het dan op een andere locatie zonder interferentie van radiogolven of draadloze apparatuur. Koppelen van de rechterzender is voltooid. Koppel vervolgens de linkerzender.70

Koppelen / kalibratie Kalibreren van de sensoren Dit hoofdstuk bevat een beschrijving van hoe u de Cyclocomputer SGX-CA500 gebruikt om het nulpunt van de pedaalopvolgingssensor op uw fiets te kalibreren. De kalibrering van het nulpunt is een functie om het nulpunt (geen belasting), waarbij er geen krachten inwerken op de kruk, in het sensorgeheugen op te slaan. De pedaalopvolgingssensor aan de rechterkant wordt in deze beschrijving gebruikt • als voorbeeld. De procedure voor kalibratie van de linkerkant is dezelfde als voor de rechterkant.De drukschakelaar in de rechterzender niet indrukken terwijl u de sensor kalibreert of • wanneer [Weergavevoorbeeld kracht] verschijnt op de Cyclocomputer SGX-CA500. Voorbereiden

Zet de fiets op stabiele, vlakke grond stil. Kalibreren van het nulpunt

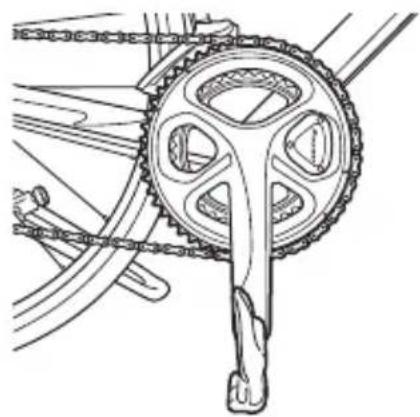

Plaats de krukarm loodrecht op de grond.

Raak in het startscherm van de SGX-CA500 het pictogram [Sensoren] aan. Het scherm sensoroverzicht wordt weergegeven.

Raak [Pedaalopvolging R] aan en vervolgens [Kalibrering (nul)].

Raak [Kalibreren starten] aan. De kalibratie begint.Als de kalibratie is geslaagd, verschijnt "Succes" in het veld [Resultaat].Als "Mislukt" wordt weergegeven, kan het zijn dat de fiets onstabiel staat en dat de kruk is bewogen. Voer de kalibratie opnieuw uit met de kruk in stilstand.71

Koppelen / kalibratieKalibreren van de sensorenDit product beschikt over een • functie voor de correctie van nulpuntfluctuaties ten gevolge van temperatuursschommelingen.De nauwkeurigheid van deze functie neemt toe wanneer de sensor wordt gekalibreerd bij temperatuursverschillen van meer dan 4°C. Deze functie meet niet nauwkeurig als u de sensor kalibreert voordat deze is geacclimatiseerd aan de buitentemperatuur. Het duurt meer dan 20 minuten tot de sensor geacclimatiseerd is. Controleren van het nulpunt

Plaats de krukarm loodrecht op de grond.

Raak [Pedaalopvolging R] aan in het scherm sensoroverzicht van de SGX-CA500.

Bevestig de waarde in [Weergavevoorbeeld kracht]. Zorg dat de waarden [Kracht in tangentiële richting] en [Kracht in radiale richting] zoals hieronder worden weergegeven. Kracht in tangentiële richting: 0 ± 3 N• Kracht in radiale richting: 0 ± 3 N• Kalibratie van de rechterkant is voltooid. Kalibreer de linkerkant op dezelfde manier. Kalibreren in de vermogensmetermodus Bij het kalibreren van de sensoren in de vermogensmetermodus, de krukarm loodrecht ten opzichte van de bodem stellen, en de procedure aan de linker- en de rechterzijde tegelijkertijd uitvoeren. Raadpleeg voor meer informatie de gebruikershandleiding van de Cyclocomputer die u gebruikt.72

Technische gegevens en ondersteuning Problemen oplossen Raadpleeg de volgende suggesties als u problemen ondervindt bij het installeren of gebruik van het product. Als u hier niet kunt vinden wat u wilt weten, vraag het dan in de winkel waar u het product hebt gekocht. Ik kan de Cyclocomputer niet koppelen in de vermogensmetermodus en ■ Pedaalopvolgingsmodus. Oorzaak Oplossing De batterij is bijna leeg. Als de LED’s niet langer dan 5 seconden oplichten na het plaatsen van de batterijen, de batterijen verwijderen en na verloop van ten minste 1 minuut deze opnieuw plaatsen. Als de LED’s nog niet branden, kan het zijn dat de batterij bijna leeg is. De batterij vervangen. (+) of (-) kant van de batterij is verkeerd geplaatst. Plaats de batterij aan de juiste kant (zie pagina 63). De modus pedaalopvolgingssensor is verkeerd. Controleer de modus en voer de koppeling met de Cyclocomputer opnieuw uit (zie pagina 66). Er bevinden zich andere draadloze apparatuur of magnetrons in de buurt. Verwijder andere draadloze apparatuur of magnetrons. Plaats de sensor dichter bij de Cyclocomputer en koppel ze. Een andere sensor in de buurt is gekoppeld met de Cyclocomputer. Plaats andere sensoren op meer dan 10 m afstand of geef het apparaatnummer op dat u wilt koppelen met de Cyclocomputer. Raadpleeg de installatiehandleiding. Ik kan de Cyclocomputer niet koppelen in de vermogensmetermodus. ■ Oorzaak Oplossing Koppelen tussen linker- en rechtersensor mislukt. Controleer de sensormodus met een druk op de drukschakelaar. Als de LED’s links en rechts niet oranje oplichten, de drukschakelaar ingedrukt houden om over te schakelen naar de vermogensmetermodus (zie pagina 66).73

Technische gegevens en ondersteuning Problemen oplossen Kalibratie van nulpunt mislukt. ■ Oorzaak Oplossing Er wordt kracht uitgeoefend op de kruk of hij beweegt. Kalibreer de sensor in stilstand (zie pagina 70). De Cyclocomputer-weergave is onduidelijk wanneer ik rijd. ■ Oorzaak Oplossing Kalibratie van nulpunt mislukt. Kalibreer de sensor wanneer de waarden in [Weergavevoorbeeld kracht] groter zijn dan ± 3 N (zie pagina 70). De fiets geeft een rammelend geluid wanneer ik rijd. ■ Oorzaak Oplossing De schroeven gebruikt voor de installatie van de sensor zitten los. De schroeven opnieuw aanhalen. De magneet schuurt tegen de sensor of de zender wanneer ik rijd. ■ Oorzaak Oplossing Vreemde voorwerpen hebben zich vastgehecht aan de magneet en schuren tegen de zender of de verbindingsdoos. Maak de zender, de verbindingsdoos en de magneet schoon.74

Technische gegevens en ondersteuning Zorg, onderhoud en opslag Gebruik een droge zachte doek of een iets vochtige en uitgewrongen doek • om het vuil te verwijderen van de linker- en de rechterzender, de klep van de spanningsmeterunit, de magneet en de overige accessoires. Gebruik geen benzeen, verfverdunner of andere vluchtige chemische stoffen, • reinigers of met chemicaliën behandelde doeken. U kunt hierdoor het product beschadigen of de lak kan afbladeren. Als u van plan bent het product voor lange tijd niet te gebruiken, haal de • batterijen dan uit de batterijhouder.75

Technische gegevens en ondersteuning Technische gegevens Gewicht: Ongeveer 66 g Afmetingen: Pedaalopvolgingssensor (rechterkant): Rechterzender:• 58,3 mm(B) × 46,1 mm(H) × 21,3 mm(D) Koppelingsdoos, Klep spanningsmeterunit:• 78 mm(B) × 36,7 mm(H) × 7,3 mm(D) Pedaalopvolgingssensor (linkerkant): 92,5 mm(B) × 34,7 mm(H) × 8,6 mm(D) Waterbestendig: Het apparaat heeft een waterbestendigheidsfactor van IPX-6/IPX-7. Communicatiemethode (sensoren): ANT+ draadloos Batterij: CR2032 Bedrijfstemperatuur: -10 t/m 50°C ANT+ is een draadloos persoonlijk netwerkprotocol met zeer lage • stroomvereiste en gebruikt de 2 GHz-frequentieband. Voor meer informatie, zie http://www.thisisant.com/ De technische gegevens en het ontwerp kunnen zonder kennisgeving worden • gewijzigd. Sommige afbeeldingen in deze handleiding wijken mogelijk iets af van hetgeen • u op uw apparaat ziet.76
