GEBRUIKSAANWIJZING Smart Baby Monitor 52345 MEDISANA

Mode d'emploi Gebruiksaanwijzing

Bitte sorgfaltig lesen! Please read carefully! A dire attentivement s.v.p.l A.u.b.zorgvuldig lezen!

NL Gebruiksaanwijzing

1 Veiligheidsaanwijzingen 1 NL
2 Wetenswaardigheden 4 NL
3 Starten 5 NL
4 Werking met Apple toestel.. 6 NL
5 Werking met PC 7 NL
6 Werking met MAC 8 NL
7 Toegang met web-interface.. NL9
8 Diversen NL10
9 Garantie NL12

Smart Baby Monitor auf einen Blick Vue d'ensemble de Smart Baby Monitor Smart Baby Monitor at a glance Smart Baby Monitor in een oogopslag

DE

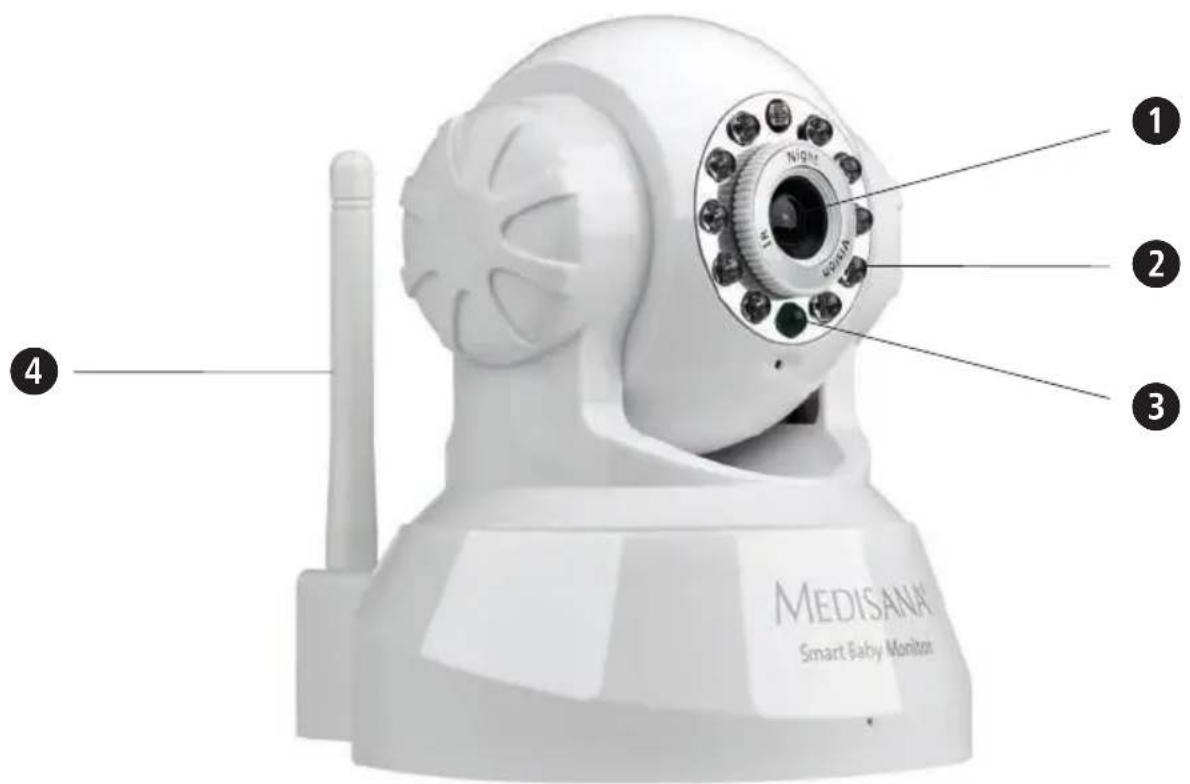

1 Cameralens
2 Infrarood-LED (in totaal 10 stuks die zich rond de lens bevinden)
Status indicator

Weergave van de werkingsstatus:

LED knippert langzaam (ca. 2-seconden interval) =

Het toestel zoekt maar een netwerkverbinding

LED knippert normalaal (ca. 1-seconde interval) =

Het toestel is via een netwerkkabel verbonden

LED knippert snugl (ca. 2-3 keren per seconde) =

Het toestel is via een draadloos netwerk verbonden

Antenne voor draadloos network (Wireless LAN)
Aansluitingsingang voor antennne
Adapteraansluiting (stroomvoorziening) 5V, 1.5A
Aansluitingsingang audio-uitgang, bv. voor luidsprekers etc.
RJ45-ingang voor ethernet-netwerkkabel (LAN interface 10/100M)

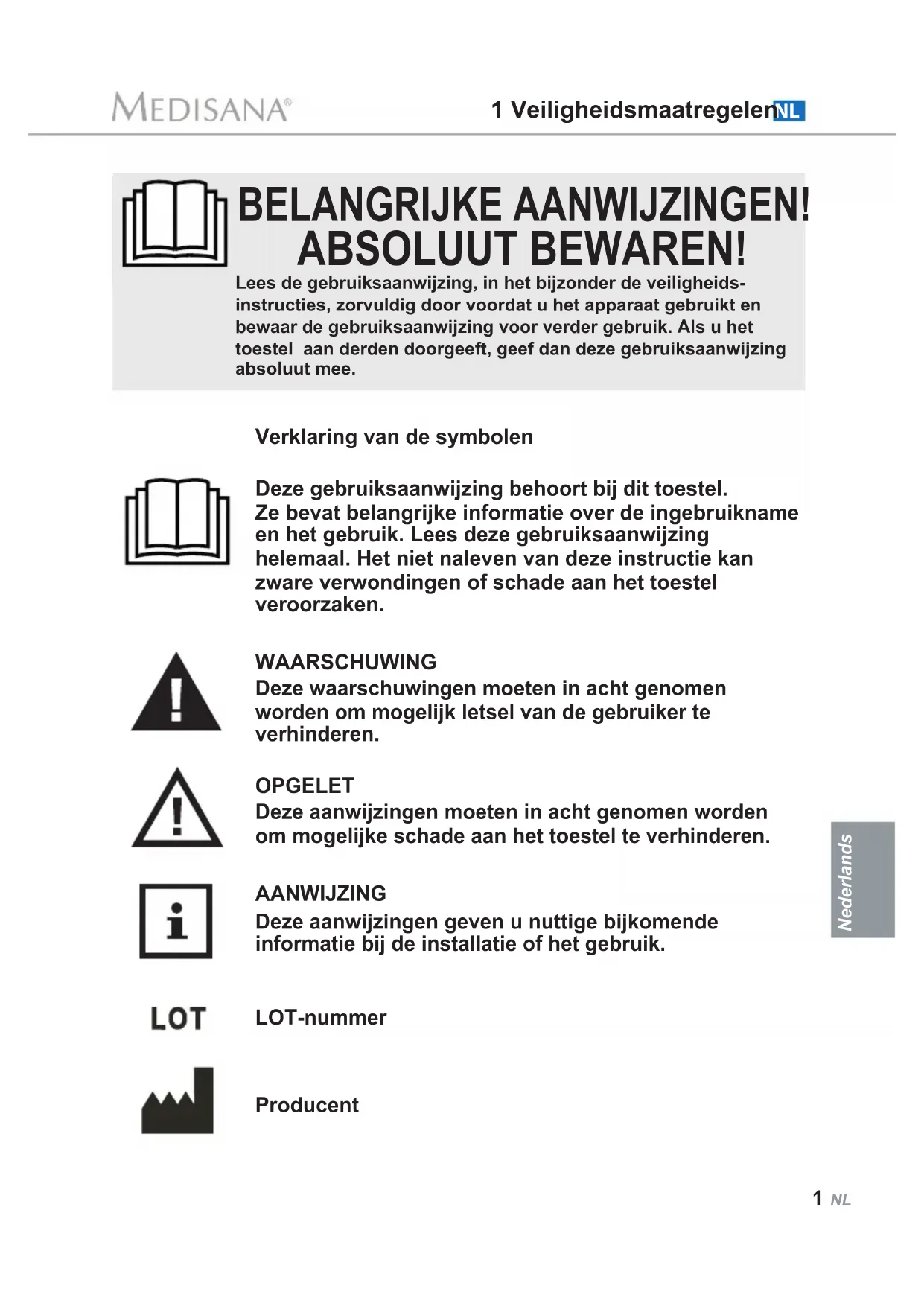

BELANGRIJKE AANWIJZINGEN! ABSOLUUT BEWAREN!

Lees de gebruiksaanwijzing, in het bijzonder de veiligheids-instructies, zorvuldig door voordat u het apparaat gebruikt en bewaar de gebruiksaanwijzing voor verder gebruik. Als u het toestel aan derden doorgeeft, geef dan deze gebruiksaanwijzing absolutuit mee.

Verklaring van de symbolen

Deze gebruiksaanwijzing behoort bij dit toestel.

Ze bevat belangrijke informatatie over de ingebruikname en het gebruik. Lees deze gebruiksaanwijzing helemaal. Het Niet naleven van deze instructie kan zware verwondingen of schade aan het toestel veroorzaken.

WAARSCHUWING

Deze waarschuwingen要去en in acht genomen worden om möglichk letsel van de gebruiker te verhinderen.

OPGELET

Deze aanwijzingen要去en in acht genomen worden om möglich schade aan het toestel te verhinderen.

AANWIJZING

Deze aanwijzingen geben u nuttige bijkomende informatatie bij de installmentie of het gebruik.

LOT

LOT-nummer

Producent

Veiligheidsmaatregelen

• Alvorens u het apparaat aansluit op uw stroomtoevoer, dient u erop te letten dat de netspanning, die op het typeaanduidingsplaatje staat aangegeven overeenkomt met die van uw stroomnet.

• Gebruik het apparaat alleen voor doeleinden zoals vermeldt in deze gebruiksaanwijzing.

In alle andere geallen vervalt de garantie.

• Dit apparaat is bedoeld voor gebruik binnenshuis. Het gebruik buiten kan tot defecten en schokken leiden. Gevaar voor verwonding!

• Dit toestel is nicht bestemd om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijkke capaciteiten of een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veriligheid bevoegde persoon gecontroleerd worden of tenzij ze van deze persoon instructies kreten hoe het toestel gebruikt moet worden.

• Kinderen要去en in het oog gehonden worden om er zeker van teijken dat ze Niet met het toestel spelen.

• Gebruik het apparaat Niet als het Niet maar behoren werkst of (in het water) gevallen is ofwerp beschadigd.

• Het apparaat moet zodanig worden geplaatst dat het Niet blootgesteld worden aan extreme temperatures of extreme vochtigkeit.

• Plaats het product op een manier zodate het Niet blootgesteld worden aan direct zonlicht. Dit geldt vooral voor de lens.

• Apparaat weghouden van vochtigheid!

• Vermijd de volgende ongunstige omgevingsconditiesijdens de werkking van het apparatus:

Extreme koude of hitte

Vocht of hoge luchtvochtigheid

• Direct zonlicht

• Stof of brandbare gassen, dampen of oplosmiddelen

Overmatige trilling

• Sterke magnetische velden in de buurt van machines of luidsprekers

• De camera mag Niet op instabiele oppervlakken worden geplaatst, enkel op een vyakke en gladde ondergrond.

• Steek geen voorwerpen door de openings in de binnenkant van het toestel.

• Vermijd klappen of schokken gegen het apparaat. Bij een val vangeringe hoogte kan het apparaat al beschadigd raken.

• Probeer in het geval van storingen het apparaat zich te herstellen, hiermee vervalt de garantie.

• Laat de herstellingen alleen uitvoeren door geautoriseerde service centers.

• Reinig het apparaat na gebruik met een eenvoudige vochtige doeck. Gebruik geen schurende schoonmaakmiddelen en nicht onderdompelen in water.

• Gebruik het apparaat alleen waarvoor het bedoeld is en de door de fabrikant bijgeleverde accessoires. Sluit geen incompatibile producten aan

• Gelieve te letten op veiligheids-en bedieningsinstrumenties van de andere aangesloten apparatuur.

• Voordat u het apparaat gezruikt, controleren op beschadigingen. Niet gezruiken in geval van twijfel. Neem contact op met een erkend servicecentrum.
• Dit apparaat is nicht bedoeld om toezicht door volwassenen te vervangen.

Bij elektrische apparatuur met adapters moet u in het bijzonder rekening houden met:

• Raak het appaat Niet aan als het in het water gevallen is.
• Onmiddelijk de netstekker of de adapter uit het stopcontact trekken.
• Als de kabel of de AC-adapter beschadigd is, mag het toestel nicht worden gezruikt. Om veiligheidsredenen deze onderdelen bij een erkend servicecentrum lately verrangen.
• Het apparaat, de kabel en de adapterogen Niet in water worden ondergedompeld of onder stromend water worden gehonden.
• De kabel mag nicht worden bewaard in de buurt van warmtebronnen of over scherpe randen worden getrokken.
• Adapter alsijd aanraken met droge handen!
• Draai, trek of draai de adapter nooit aan de kabel, kabel nooit insluiten.
• Trek da adapter uit het stopcontact als het apparaat uitgeschakeld is en nicht meer in gebruik.

Aanwijzingen bij de software

• Zorg ervoor dat uw apparaat werkt met het{niewste besturingsystem van Apple. Informatie over software-updates vindt u in de gebruiksaanwijzingen van uw Appleapparaat.
• Zorg ervoor dat uw Smart Baby Monitor App regelmatig worden geactualiseerd. Informatie over software-updates vindt u in de gebruiksaanwijzingen van uw Apple-apparaat.
• Voor een juiste werkung is hetoodzakelijk dat het Apple-toestel voldoende opgeladen is. Gebruikers要去en een adapter of een oplaad-toestel ter beschikking hebben.

Licentie overeenkomst-eindgebruikers

BELANGRIJK: LEES DEZE LICENTIEBEPALINGEN ZORGVULDIG DOOR, ALVORENS U DE SOFTWARE INSTALLEERT!

Als u Niet akkoord gaat met de bepalingen, verwijdert u de software van uw apparatuur en stuurt u deze terug. Als u de software gedownload hebt, verwijdert u deze van uw apparaten.

Medisana verleent u het beperkte, Niet-exclusieverecht voor bepaald gebruik en een enkele kopie van het programma op een computer of een Apple-apparaat te installereren en te gebruiken. Met de installmentie en het gebruik van het programme, accepteert u deze algemene voorwaarden.

Hartelijk dank!

Wij danken u voor uw vertrouwen en feliciteren u met uw aankoop!

Met de Smart Baby Monitor hebts u een kwaliteitproduct gekocht van MEDISANA. Wonneer verbonden met uw iPhone®, iPod touch®, iPad ® PC, kutu uw baby altijd en overal in het oog houden - of het nu thus is of op reis. De camera kan op afstand Kantelen en draaien en door de 2-weg audio-functie kutu uw kind Niet alleen horen, maar ook met hem/haar communicatoren. Om te zorgen voor het gewenste resultaat en heel veel plezier met uw Smart Baby Monitor MEDISANA, raden wij u aan de volgende instructies voor het gebruik en het onderhoud te lezen.

2.1 Levering en verpakking

Gelieve eerst te controleren of het instrument volledig is en volledig vrij van beschadigingen is. In geval van twijfel neemt u het apparaat Niet in gebruik en zendt u het maar een servicepunt.

Leveromvang:

1 MEDISANA Smart Baby Monitor
- 1 x vergkorte handleiding
- 1 x 5V netadapter
- 1 x kunststof voetstuk
- 1 x netwerkkabel
- 1 x antennae
- 2 × bevestigingschroeven
- 2 x plug

Het verpakkingsmaterial kan opnieuw worden gebruikt of gerecycled. Zorg ervoor dat het gebruekte verpakkingsmaterial bij de waarvoor bestemde afvalverwerking terechtkomt. Indien uijdens het uitpakken transportschade constateert, neem dan direct contact op met uw leverancier.

WAARSCHUWING

Let er op dat het verpakkingsmaterial Niet in handen komt van kinderen. Zij+kunnen er in stikken!

3 Starten

3.1 Kabels verbinden

Zorg ervoor dat de camera worden aangesloten op het stroomnet en de antennne op de antennene-aansluiting 5 wordt aangesloten. Voor de eerste installmentie van een toegang tot de camera moet in alleGeVallen eerst een stabiele verbinding via de netwerkkabel aanwezig zich. Sluit de kabel aan op een vrij poort op de router en op de RJ45 aansluiting voor de ethernet-netwerkkabel 8 van de camera.

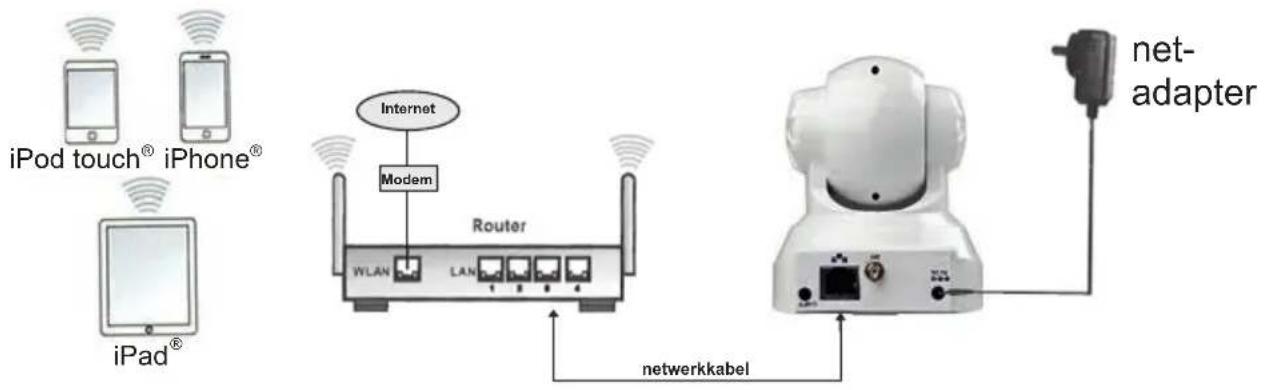

Voorbeeld voor verbindingen bij werking met een Apple-toestel:

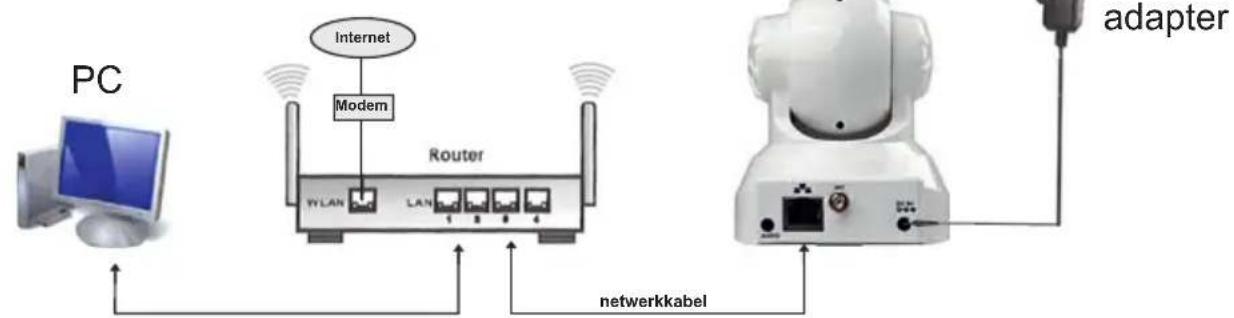

Voorbeeld voor verbindingen bij werking met een PC:

4 Werking met Apple-toestel (iPod touch, iPhone of iPad)

Start de Apple App store en Zoek maar "Smart Baby Monitor" van MEDISANA.
U=knt ook de volgende QR-code scannen om meteen maar de App te gaan:

Eenmaal gedownload, verschijnt een icoon: op de display van uw Apple-toestel. DE DOWNLOAD IS Gratis!

Start de App en volg de aanwijzingen. Na het instellen van de draadloze kabelverbinding mag u de netwerkkabel verwijderen. De Smart Baby Monitor kan nu draadloos werkken.

LET OP

Uw Apple-apparaat要去 de juiste werkung van de app in ieder geval de iOS versie 4.0 of hoger hebben. Om de software te downloaden hebt u een Apple ID en e-mailadres en wachtwoord nodig alsook een actieve internetverbinding. Voor het downloaden van de software kan uw telefoonaanbieder möglichk kosten berekenen.

Downloaden van het programme:

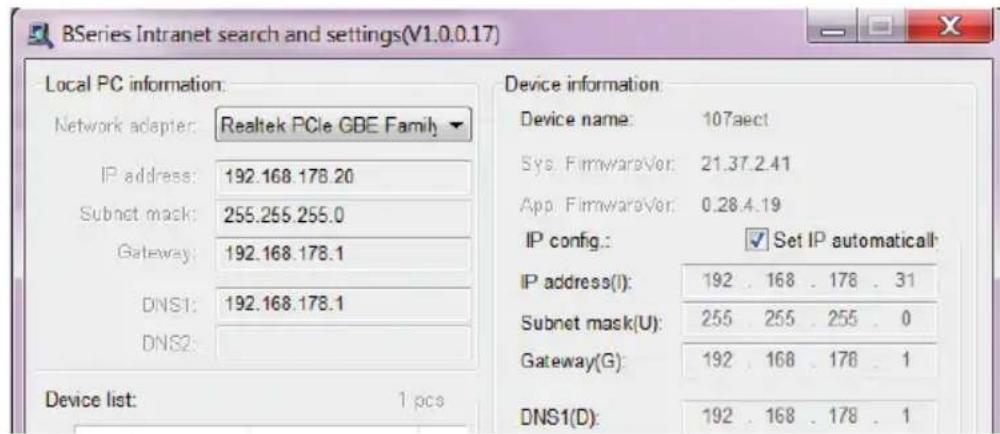

Voor het zoeken van de Smart Baby Monitor op uw netwerk, downloadt u de meest recente Gratis versie van ons programma voor uw PC of Mac vanaf once website (http://www.smartbabymonitor.nl) onder het kopje "Software".

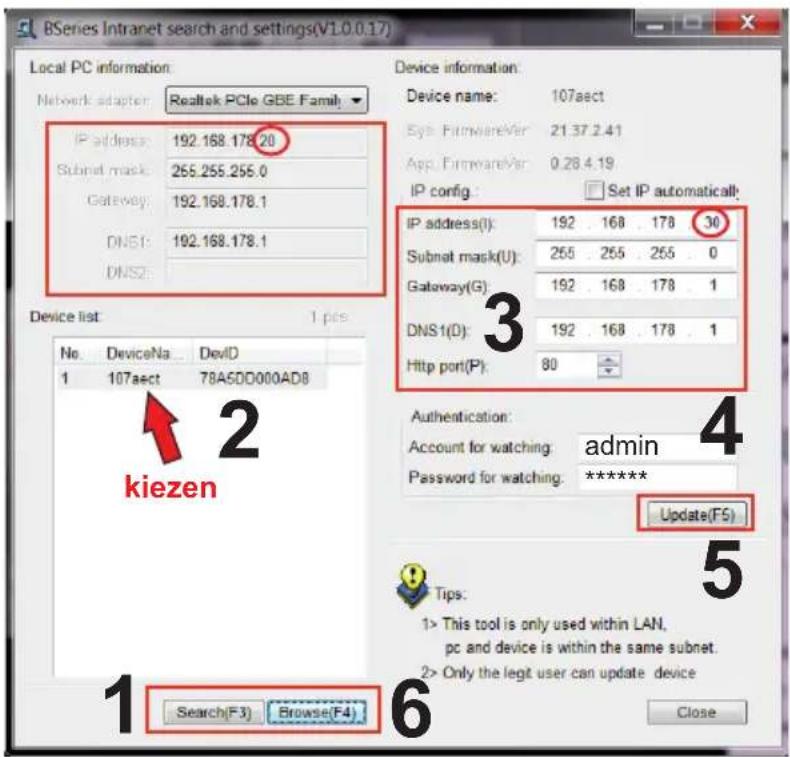

1. Klik op "Search (F3)" (1) en klik dan op de camera die verschijnt in de lijst (2).
2. Het IP-adres (3) worden automatisch door DHCP ingevuld en zou geleijk moeten+zijn aan het IP-adres zoals vermeld onder "Local PC information", met uitzondering van de omcirkelde cijfers. Is dit het geval, gaat u dan verder met stap 4. Mocht ditECHter Niet het geval zich gaat u dan verder met stap 3 enervolgens met stap 4.
3. Voer de verificatiegegevens in (4). De standardinstelling voor "Account for watching" luidt "admin" en voor "Password for watching" = "medisana". Klik op "Update (F5)" (5).
4. Klik verder op "Search (F3)" (1), op de gezonden camera (2) en op "Browse (F4)" (6). Het onderstaand pop-up-venster verschijnt. Voer de waarden voor "UserID" (standaardinstelling = "admin") en "Password" (standaardinstelling = "medisana") in om toegang te krijgen tot de netwerkcamera.

Downloaden van het programme:

Voor het zoeken van de Smart Baby Monitor op uw netwerk, downloadt u de meest recente Gratis versie van ons programma voor uw PC of Mac vanaf once website (http://www.smartbabymonitor.nl) onder het kopje "Software".

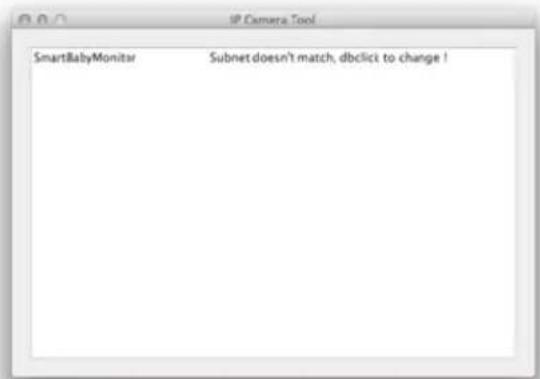

Na eenijdje verschijnt de camera met een IP-adres in de lijst.

Dubbeldklikken op de vermelding.

Uw standard browser wordt geopend.

Ga verder zoals beschreiben onder

"7 Toegang met web-interface".

Als u geen IP-adres ziet, is de DHCP-service nicht geconfigureerd voor uw router of werkt deze Niet goed.

Start de camera opnieuw of voer een IP-adres handmatig in door dubbelklikken op de camera ingang.

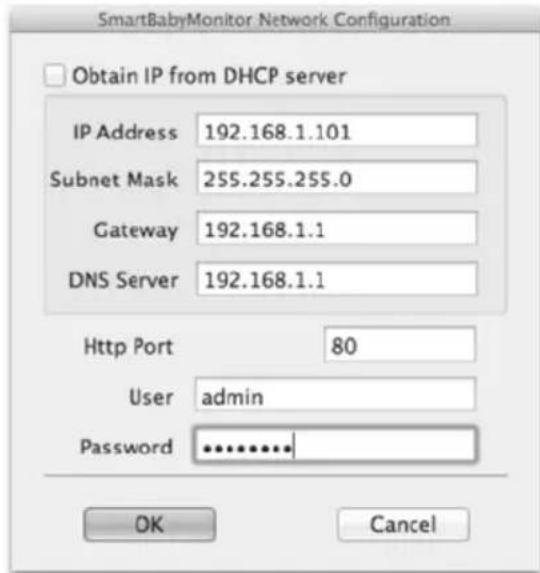

In dit venster=kunt u handmatig een IP, subnet, gateway, DNS server en de HTTP poort toewijzen.

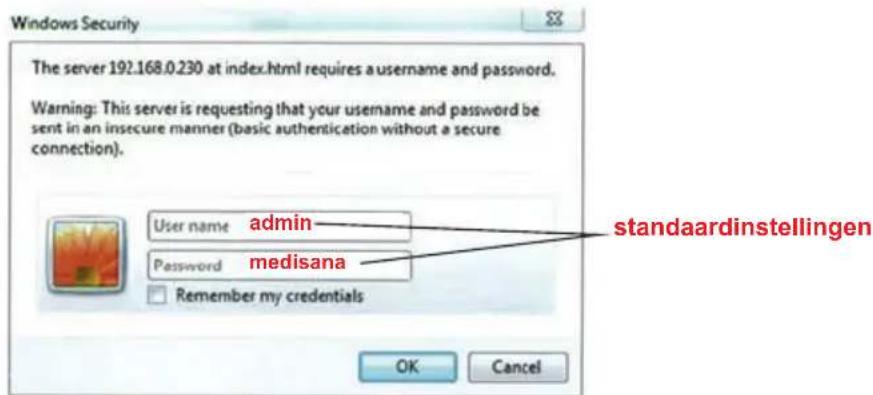

Voer een gebruikers-ID en wachtwoord in en klik op "OK".

AANWIJZING

De standaardinstelling voor "User" luidt "admin" en voor "Password" = "medisana".

7.1 Toegang via een internetbrowser

Is de Smart Baby Monitor goed ingesteld op uw network,kest u uw internet-browser gebruiken om toegang tot de camera te krijgen. Als u toegang van de camera via het internet wenst, zorgt uervoordat uw router deze aansturing ondersteunt. Lees de documentatie bij uw router een dergelijk aansturing in te stellen. Het is ook möglich de camera met een DynDNS client aan te sturen.

7.2 Besturing van de camera via een internetbrowser

Op het welkomstscherm(Int) kiezen tussen 3 verschillende soorten toegangen:

• Internet Explorer
• Via een andere browser (bijv. Firefox of Safari)
• Een browser voor mobiele apparaten (smartphones)

Wij raden het gebruik van Internet Explorer aan, dan konnen alle functies optimaal worden gezruikt. Voorafgaand aan de eerste toegang met de Internet Explorer要去 een video player software worden geinstalleerd. Klik waarvoor op "download en install player (first use)" het volgende pop up venster verschijnt:

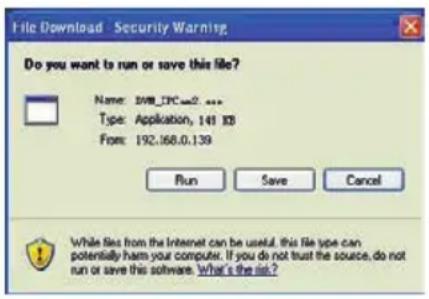

Klik op "RUN". Het automatisch downloaden en installereren begint. Houd er rekening mee dat uw browserinstellungen en virus-programma-instellenen voor een complete installmentie要去en worden aangepast. Als de browser Niet verder gaat met de installmentie, opent u de beveiligingsinstellungen en verlaagt u het beveiligingsniveau of neemt u contact op uw IT-of netwerkbeheerdeer.

Na de installation van de videospeler software, klicht u in het welkomstscherm op "Mode 1 to view" om met de Internet Explorer browser toegang tot de camera te krijgen.

8.1 Veelgesteldevragen

De interactie met de camera of de besturing werkt zeer langzaam - waarom is dat zo?

De snelheid is afhankelijk van de beschikbare bandbreedte van het netwerk. De bandbreedte voor video's in het formaat 640x480 @ 10 fps要去 4-5 Mbits� en voor video's van 320x240 @ 30 fps tussen de 1,2 en 1,6 Mbit. Als de beschikbare bandbreedte lager is, zal de overdrachtssnelheid sterk dalen.

Na het ontgrendelen vanIRST Apple-apparaat, laadt het camerabeeld nicht meer juist, hoewel ik voor de automatische vergrendeling een goede ontvangst had. Wat moet ik doe?

Stel dearend voor de automatisch vergrendeling in de algemene instellenen op uw Apple-apparaat in op "Nooit" als u een langdurige observatie plant. U kunt de App ook stoppen als u Niet meer wilt kijken en opnieuw starten voor een neueu beeld.

Een camera werd gezonden door de software maar kan nicht worden bestuurd. Hoe kommt dat?

Als het IP-adres van de camera en de PC Niet in hetzelfde netwerksegment liggen, moet u dit aanpassen. Het netwerksegment zijn de eerste 3 nummers van het IP-adres. Als het IP-adres van de pc bijvoorbeeld 192.168.0.100 is, kan de camera enkel in het bereik 192.168.0.1 tot 192.168.0.255 worden gezrukt om goed te functioneren.

De camera kan bediend worden via een openbaar IP-adres maar nicht via het domein van de fabrikant.

Zorg ervoor dat de DNS-installingen van de camera en de pc overeenkomen. Zie het voorbeeld hieronder: de DNS要去en identiek�.

8.2 Technische Specifications

Beeldopname: 300K CMOS-sensor minimale verlichting 0 lux (IR-auto)

Kantelfunctie: 0 - 120°

Verlichtingsassistant: 10 × 850 ~nm infrarood-LED's, 5m auto-controle

Videoresolutie: 640x480 (VGA), 320x240 (QVGA), 160x120 (QQVGA)

Beeldrotatie: Spiegel / Flip

Audiocompressie:ADPCM

Netwerkprotocolen: TCP/IP, UDP/IP, HTTP, SMTP, FTP, DHCP, DDNS, UPnP, NTP, PPPOE

Draadloos network: 802.11 b / g

Gebruikerslevel: 3 autorisatieniveaus

Alarm melding: e-mail / FTP / WebDAV

Audio-ingang: Geintegreerde microfoon x 1

Audio-uitgang: 1

Software voor de iPod Touch, iPhone en iPad: iOS 4.0 of hoger, gratis app

Ondersteunde besturingsystemen (PC / Laptop): Microsoft Windows 98 of hoger

Voeding: 5 V DC

Stroomverbruik: max. 6W

Gewicht: ongeveer 245g

Afmetingen: L 100 x B 99 x H 118 mm

Bedrijfstemperatuur: 0^ - 40^ , vochtigkeit: 10% - 80%

Artikelr.: 52345

In het kader van ons zoortdurende inpansingen aan verbeteringen, behouden wij ons hetrecht voor om qua vormgeving en op technisch gebied veranderingen aan ons product door te voeren.

9.1 Garantie- en reparatievoorwaarden

Wendt u zich voor garantiegevalen algijd tot uw leverancier of tot onske klantendienst. Moet u het apparaat opsturen, stubr het dan samen met de klacht en een kopie van de aankoopbon maar onsite klantendienst. Voor garantie gelden de volgende voorwaarden:

1. Voor de producten van MEDISANA geldt een garantietermijn van drieJAar vanaf de datum van aankoop. Deze kan door middel van de verkoopbon of factuur worden aangetoond.
2. Alle klachten, die het gevolg zichen van materiaal en/ of fabricagefouten worden binnen de garantietermijn kosteloos verholpen.
3. Een geval van garantie leidt nicht tot automatische verlenging van de garantietermijn, noch voor het apparaat zich noch voor de verwangbare onderdelen.
4. Uitgesloten van garantie zijn:

a. Alle schade die ontstaan is door ondeskundige behandeling, b.v. het Niet op de juiste wijze volgen van de gebruiksaanwijzing
b. Beschadigingen, die+zijn ontstaan door reparaties door de koper of een ander onbevoegd persoon
c. Transportschade, die is ontstaan op weg van de verkoper maar de verbruiker of tijdens het opsturen maar de klantendienst
d. Accessoires die aan een normale slijtage onderhevig zich.

1. De fabrikant neemt geen verantwoording voor directe of indirecte cervolgschade die door het apparaat veroorzaakt worden. Ook Niet als de schade aan het apparaat als garantiegeval erkend is.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

Duitsland

Neem bij service contact op met:

MEDISANA Benelux N.V.

Euregiopark 30

6467 JE Kerkrade

NEDERLAND

Tel.: [phone]

Fax:[phone]

eMail: [e-mail]
