BEDIENUNGSANLEITUNG Smart Baby Monitor 52345 MEDISANA

Gebrauchsanweisung Manual

DE Gebrauchsanweisung

1 Sicherheitshinweise 1 DE
2 Wissenswertes 4 DE
3 Inbetriebnahme 5 DE
4 Betrieb mit Apple Gerät 6 DE
5 Betrieb mit PC. 7 DE
6 Betrieb mit MAC 8 DE
7 Zugang mit Web-Interface DE9
8 Verschiedenes DE10
9 Garantie DE12

GB Instruction manual

1 Kameralinse
2 Infrarot-LED (insgesamt 10 Stück vorhanden, um die Linse herum angeordnet)
Status Indikator

Anzeige des Gerätebetriebsstatus:
LED blinkt langsam (ca. 2-sekündiger Intervall) =
Das Gerätucht nach einer Netzwerkverbindung
LED blinkt normal (ca. 1-sekündiger Intervall) =
Das Gerät ist über ein Netzwerkkabel verbunden
LED blinkt schnell (ca. 2-3 mal je Sekunde) =
Das Gerät ist per drahtloser Netzwerkverbindung verbunden

Antenne für Drahtlos-Netzwerkverbindung (Wireless LAN)
Antennenanschlussbuchse
Adapteranschluss (Stromversorgung) 5V, 1.5A
Anschlussbuchse Audioausgang, z.B. für Lautsprecher etc.
RJ45-Buchse für Ethernet-Netzwerkkabel (LAN Schnittstelle 10/100M)

GB

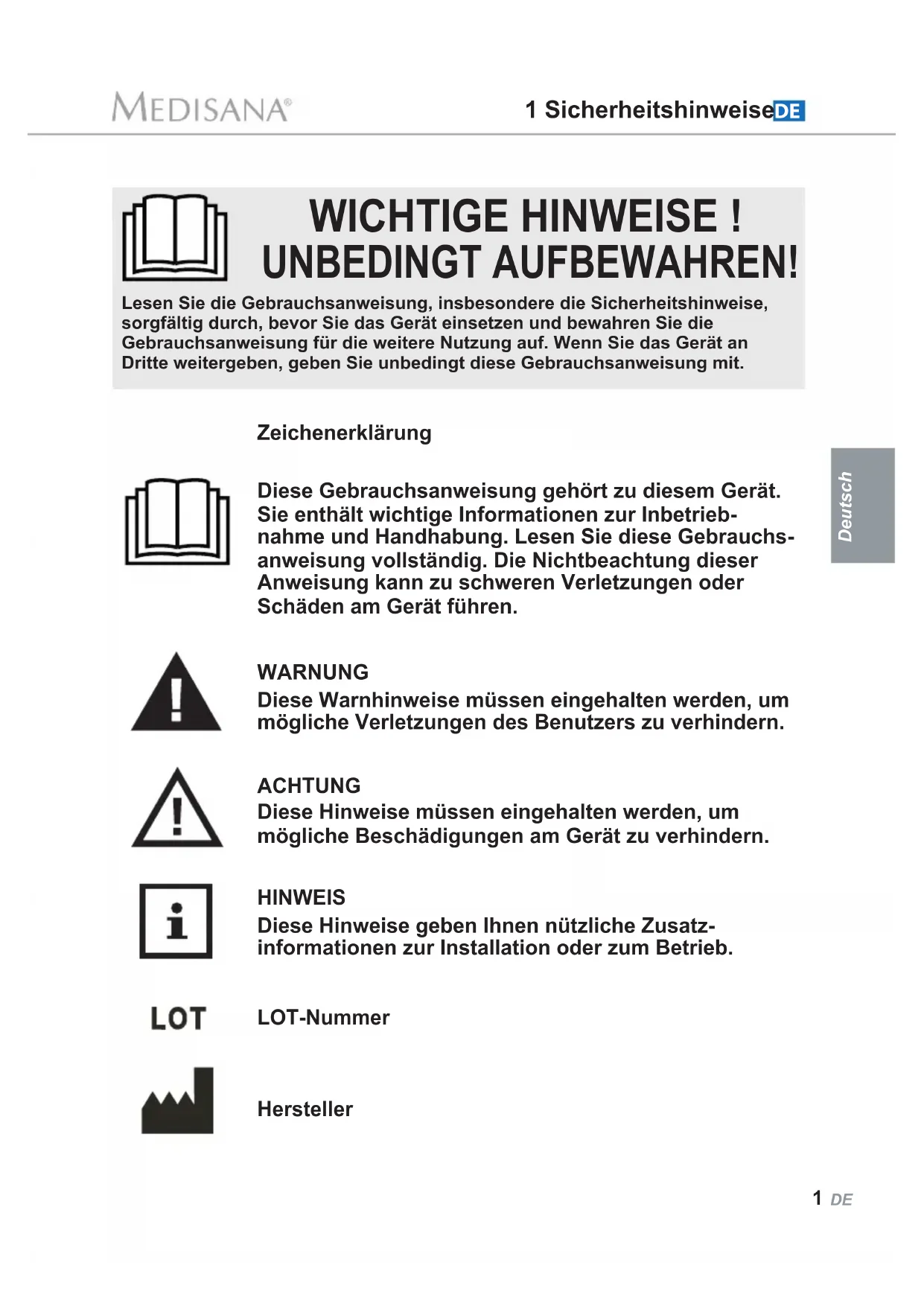

WICHTIGE HINWEISE! UNBEDINGT AUFBEWAHREN!

Lesen Sie die Gebrauchsanweisung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie die Gebrauchsanweisung für die weitere Nutzung auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie unbedingt diese Gebrauchsanweisung mit.

Zeichenerklarung

These Gebrauchsanweisung besteht zu diesen Gerät. Sie enthalt wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie diese Gebrauchs-anweisung vollständig. Die Nichtbeachtung dieser Anweisung kann zu schweren Verletzungen oder Schäden am Gerät führen.

WARNING

These Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

These Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät zu verhindern.

HINWEIS

These Hinweise geben Ihnen nützliche Zusammenarbeit. Informationen zur Installation oder zum Betrieb.

LOT-Nummer

Hersteller

Sicherheitshinweise

• Bevor Sie das Gerät an ihre Stromversorgung anschließen, achten Sie darauf, dass die auf dem Typenschild angegebene Netzspannung mit der Ihres Stromnetzes übereinstimmt.

• Benutzen Sie das Gerät nur entsprechend seiner Bestimmung laut Gebrauchsanweisung.

• Bei Zweckentfremdung erlischt der Garantieanspruch.

• Dieses Gerät ist für den Betrieb in Innenräumen vorgesehen. Ein Betrieb im Außenbereich kann zu Defekten und Stromschlag führen. Verletzungsgefahr!

• Dieses Produkt ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

• Benutzen Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert, wenn es herunter- oder ins Wasser gefallen ist oder beschädigt wurde.

• Der Aufstellort sollte so gewählt werden, dass dört weder extreme Temperaturen noch extreme Luftfeuchtigkeit auftreten.

• Stellen Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer (Linse) des Gerätes fallen kann.

• Halten Sie das Gerät von Feuchtigkeit fern!

• Vermeiden Sie folgende widrige Umgebungsbedingungen beim Betrieb des Gerätes:

Extreme Kälte oder Hitze

• Nässe oder zu hohe Luftfeuchtigkeit

• Direkte Sonneneinstrahlung

Staub oder brennbare Gase, Dampfe oder Lösungsmittel

• Starke Vibrationen

• Starke Magnetfelder, wie in der Höhe von Maschinen oder Lautsprechem

Die Kameraarf nicht auf unbestandigen Flächen, sondern nur auf ebenem und rutschfestem Untergrund platziert werden.

• Führn Sie keine Gegenstände durch die Öffnungen in das Geräteinnere.

• Vermeiden Sie Schläge und Erschütterungen des Gerätes. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

• Versuchen Sie nicht, das Gerät zu zerlegen, andernfalls erlischt die Garantie. Dieses Gerät enthalt keine Teile, die vom Benutzer gewartet werden können.

• Im Falle von Störungen reparieren Sie das Gerät nicht selbst, da dadurch jeglicher Garantieanspruch erlischt. Lassen Sie Reparaturen nur von autorisierten Servicestellenden durchführten.

• Reinigen Sie das Gerät nach dem Gebrauch mit einem leicht angefeuchteten Tuch. Verwenden Sie keine Scheuermittel und tauchen Sie das Gerät nicht in Wasser.

• Benutzen Sie ausschließlich für das Gerät vorgesehene und vom Hersteller mitgelieferte Zubehörerteile. Schreiben Sie keine nicht kompatiblen Produkte an.

• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.

• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen. Benutzen Sie das Gerät nicht, wenn Sie Zweifel an der Unverkehrheit des Gerätes haben. Kontaktieren Sie eine Servicestelle.
• Dieses Gerät ersetzt auf keinen Fall die Aufsicht durch erwachsene Personen.

Beim Betrieb elektrischer Geräte mit Netzteilen beachten Sie,. besonderss:

• Greifen Sie nicht nach einem Gerät, das ins Wasser gefallen ist.
• Ziehen Sie sofort den Netzstecker bzw. das Netzteil aus der Steckdose.
• Wenn das Kabel oder das Netzteil beschädigt sind, damit das Gerät nicht weiterbenutzt werden. Aus Sicherheitsgründen dürfen diese Teile nur von einer autorisierten Servicestelle ausgewechselt werden.
• Das Gerät sowie das Kabel und das Netzteil dürfen keinesfalls in Wasser getaucht oder unter laufendes Wasser gehalten werden.
• Das Kabelarficht in der Naze von Wärmequellen aufbewahrt oder über scharfe Kanten gezogen werden.
• Fassen Sie das Netzteil stets mit trockenen Händen an.
• Tragen,ziehen oder drehen Sie das Netzteil nie am Kabel und klemmen Sie das Kabel nie ein.
• Ziehen Sie das Netzteil aus der Steckdose, wenn das Gerät ausgeschaltet und nicht mehr in Gebrauch ist.

HINWEISE zur Software

• Stellen Sie sicher, dass Ihr Apple Gerät mit dem neuesten Betriebssystem arbeitet. Hinweise zu Software-Updates finden Sie in Ihrer Apple Geräte-Gebrauchsanweisung.
• Stellen Sie sicher, dass ihre Smart Baby Monitor App regelmäßigactualisiert wird. Hinweise zu Updates von Appsfinden Sie in ihrerApple Geräte-Gebrauchsanweisung.
• Zur korrekten Funktion ist es erforderlich, dass das Apple Gerät ausreichend geladen ist. Nutzer sollen ein Netzteil bzw. eine Lademöglichkeit zur Verfügung haben.

Endbenutzer-Lizenzvereinbarung

WICHTIG:BITTELESEN SIEDIESELIZENZBESTIMMUNGENSORGFALTIG DURCH,BEVORSIDIESOFTWAREINSTALLIEREN!

Wenn Sie den Bestimmungen nicht zustimmen, entfernen Sie die Software von ihren Geräten und senden Sie diese zurück. Wenn Sie die Software heruntergeladen haben, entfernen Sie diese von ihren Geräten. Medisana gewährt Ohnen das limitierte, nichtexklusive Nutzungsrecht einer einzigen Kopie des Programms auf einem einzelnem Computer bzw. einem Apple-Gerät zu installieren und anzuwenden. Mit der Installation und Anwendung des jeweiligen Programms erkennen Sie diese Vertragsbestimmungen an.

Herzlichen Dank!

Vielen Dank für Ihr Vertrauen und herzlichen Glückwunsch!

Mit dem Smart Baby Monitor haben Sie ein Qualitätsvorkt von MEDISANA erworben. In Verbindung mit ihrem iPhone, iPod touch, iPad oder PC haben Sie Ihr Kind jederzeit und überall im Blick - egal ob zu Hause oder wenn Sie unterwegs sind. Die Kamera kann aus der Ferne in Neigung und Drehung verstellt werden und durch die 2-Wege-Audiofunktion konnen Sie Ihr Kind nicht nur horen, sondern)sogar mit ihmCOMMUNIZIEREN. Damit Sie den gewünschten Erfolg erzielen undrecht lange Freude an ImremSmart Baby Monitor von MEDISANA haben, empfehlen wir Ihnen, die nachstehenden Hinweise zum Gebrauch und zur Pflege sorgfältig zu lessen.

2.1 Lieferumfang und Verpackung

Bitte prüfen Sie zunachst, ob der Lieferumfang vollständig ist und der Antikel keinerlei Beschädigungen aufweist. Im Zweifelsfalle erhmen Sie das Gerät nicht in Betrieb und wenden Sie sich an ihren Handler oder an ihre Servicestelle.

Zum Lieferumfang gehoren:

1 MEDISANA Smart Baby Monitor
1 Kurzanleitung
- 1 Netzteil 5V
- 1 Kunststofffuß
- 1 Netzwerkkabel
1 Antenne
2 Befestigungsschrauben
2 Dübel

Verpackungen sind niederverwendbar oder konnen dem Rohstoffkreislauf zusückgeführten werden.itte entsorgen Sie nicht mehr benotigtes Verpackungsmaterial ordnungsgemäß. Sollen Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sichitte sofort mit ihrem Handler in Verbindung.

WARNING

Achten Sie darauf, dass die Verpackungsfolien nicht in die Höhe von Kindern gelangen. Es besteht Erstickungsgefahr!

3 Inbetriebnahme

3.1 Herstellen der Kabelverbindungen

Stellen Sie safer, dass die Stromversorgung der Kamera hergestellt ist und die Antenne an der Antennenanschlussbuchse ⑤ eingedrecht ist. Für die Ersteinrichtung eines Zuganges zur Kamera muss zunachst in jedem Falle eine kabelgebundene Verbindung mittels des Netzwerkkabels hergestellt werden. Schreiben Sie das Kabel an einem frei Anschluss am Router sowie an der RJ45-Buchse für Ethernet-Netzwerkkabel ⑧ der Kamera an.

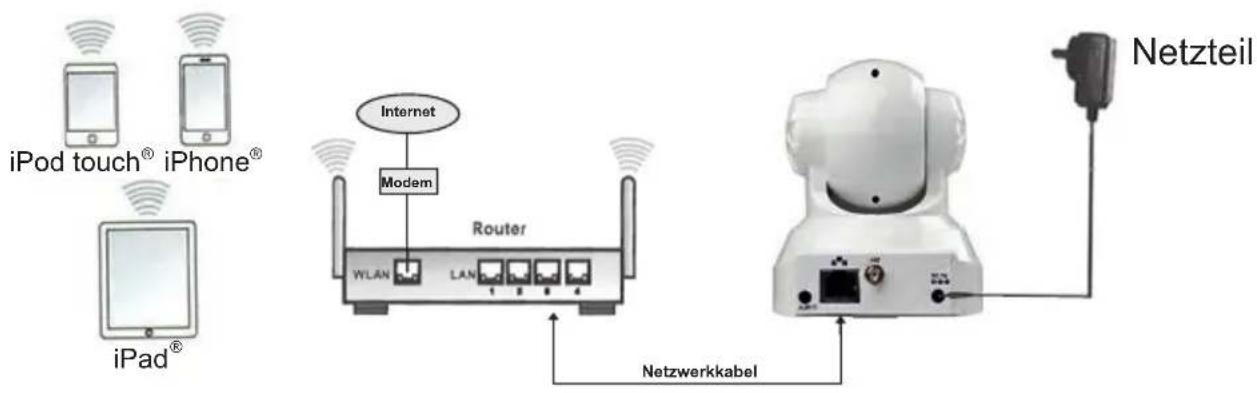

Verbindungsbeispel bei Betrieb mit Apple-Gerät:

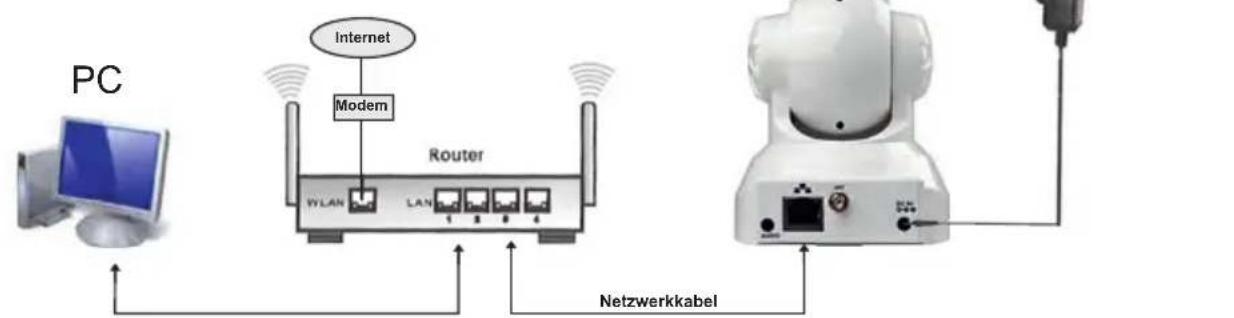

Verbindungsbeispel bei Betrieb mit PC:

4 Betrieb mit Apple-Gerät (iPod touch®, iPhone® oder iPad ®)

Starten Sie den Apple App store unduchen Sie nach "Smart Baby Monitor" von MEDISANA. Alternativ konnen Sie den folgenden QR-Code scannen, um direkt zur

App zu gelangen:

Nach dem Herunterladen erscheint ein entsprechendes Symbol:

auf der Anzeige Ihres Apple-Gerätes.

DER DOWNLOAD IST KOSTENLOS!

Starten Sie die App und befolgen Sie die Anweisungen. Nach Einrichtung der kabellosen Verbindung konnen Sie das Netzwerkkabel trennen. Der Smart Baby Monitor kann nun kabellos betrieben werden.

HINWEIS

Ihr Apple Gerät muss für die korrekte Funktion der App mindestens die iOS-Version 4.0 oder später besitzen. Für den Download der Software benötigen Sie eine Apple-ID mit E-Mail-Adresse und Kennwort sowie eine aktive Internetverbindung. Durch das Herunterlagen der Software konnen bei Ihrlem Telefonanbieter ggf. Gebühren anfallen.

Herunterladen der Software:

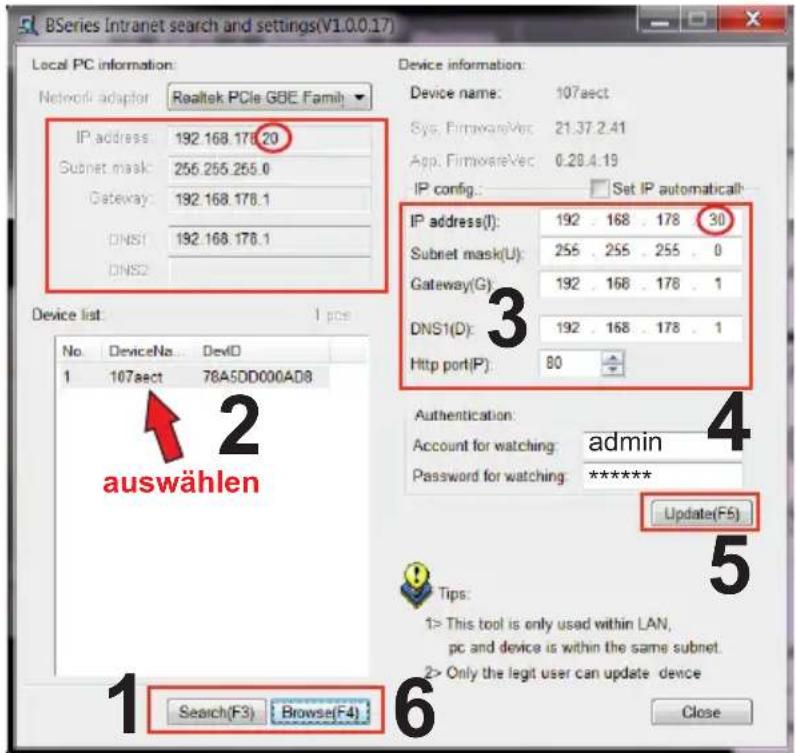

Zum Auffunden des Smart Baby Monitors im Netzwerk, laden Sie das aktuelle und kostenlose Programm für PC oder Mac von unserer Homepage im Bereich Software herunter. (http://www.medisana.de/sbm)

1. Klichen Sie auf "Search (F3)" (1) und klichen Sie dann auf die erscheinende Kamera in der Liste (2).
2. Die IP-Adresse (3) sollte automatisch durch das DHCP bezogen werden und sollene gleich der unter "Local PC information" zukehenden Adresse sein, mit Ausnahme der oben eingekreisten Ziffern. Wenn dies nicht der Fall ist, fahren Sie mit Punkt 3 fort, ansonsten mit Punkt 4.
3. Geben Sie die Authentifizierungsdaten ein (4). Die Werkseinstellung für "Account for watching" lautet "admin" und für "Password for watching" = "medisana". Klichen Sie auf "Update (F5)" (5).
4. Klichen Sie nacheinander "Search (F3)" (1), auf die gefundene Kamera (2) und auf "Browse (F4)" (6). Das unten dargestellt Pop-up-Fenster erscheint. Geben Sie die Werte für "User name" (Werkseinstellung = "admin") und "Password" (Werkseinstellung = "medisana") ein, um Zugriff auf die Netzwerkkamera zu erlangen.

Herunterladen der Software:

Zum Auffunden des Smart Baby Monitors im Netzwerk, laden Sie das aktuelle und kostenlose Programm für PC oder Mac von unserer Homepage im Bereich Software herunter. (http://www.medisana.de/sbm)

Nach kurzer Zeit entscheidt die Kamera mit einer IP-Adresse in der List. Doppelklicken Sie auf den Eintrag.

Ihr Standardbrowser wird geöffnet.

Fahren Sie fort wie unter "7 Zugang mit

Web-Interface" beschrieben.

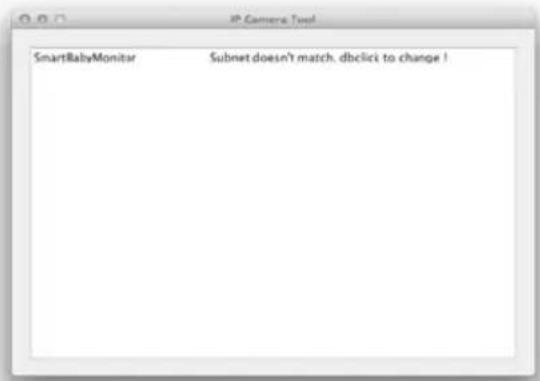

Sollten Sie keine IP-Adresse sehen, ist Ihr Router nicht für den DHCP-Service konfiguriert oder er arbeitet nicht korrekt.

Starten Sie die Kamera neu oder vergeben Sie manuell eine IP-Adresse durch Doppelklick auf den Kameraeintrag.

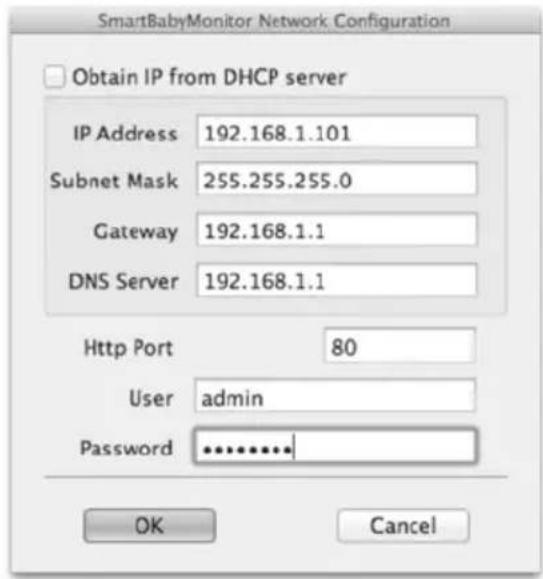

In thisem Fenster konnen Sie manuell eine IP, subnet, gateway, DNS Server und den HTTP port zuweisen.

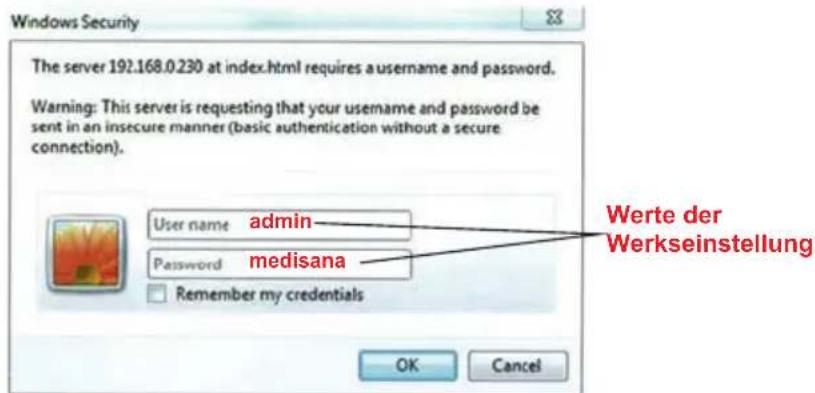

Geben Sie eine Benutzerkennung und das Password ein und klichen Sie "OK".

HINWEIS

Die Werkseinstellung für "User" lautet "admin" und für

"Password" = "medisana".

7.1 Zugriff über Internetbrowser

Ist der Smart Baby Monitor korrekt im Netzwerk eingerichtet, können Sie ihren Internetbrowser für den Kamerazugriff nutzen.

Um auf die Kamera über Internet zugreifen zu konnen, muss der Router eine entsprechende Ansteuerung untersätzen. Schauen Sie in die Dokumentation Ihres Routers, wie eine solche Ansteuerung eingerichtet wird. Es besteht auch die Möglichkeit, die Kamera mittels eines DynDNS-Client anzusprechen.

7.2 Steuerung der Kamera über Internetbrowser

Auf dem Willkommensbildschirm können Sie zwischen 3 verschiedene Zugriffsarten wahlen:

• über Internet Explorer
• über einen anderen Browser (z.B. Firefox oder Safari)
• über einen Browser für mobile Endgeräte (Smartphones)

Wir empfehlen die Verwendung des Internet Explorers, da so alle Funktionalitäten optimal genutzt werden können. Vor dem ersten Zugang mit dem Internet Explorer muss eine Videoabspiel-Software installiert werden. Hierzu klichen Sie auf "download and install player (first use)". Es erscheint ein Pop-Up Fenster ähnlich dem folgenden:

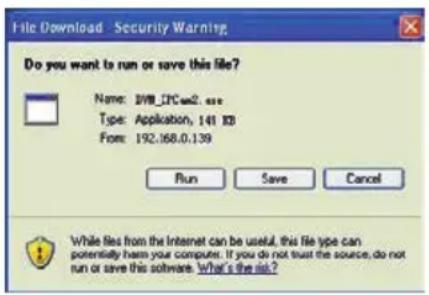

Klichen Sie auf "RUN". Es beginnt der automatische Download und die Installation.itte beachten Sie, dass Sie ggf. ihre Browser- und Virenprogrammeinstellungen fureine vollständige Installation modifizieren müssen. Lasst der Browser keine Fortsetzungder Installation zu, Offnen Sie die Sicherheitseinstellungen und reduzieren Sie die Sicherheitsstufe oder wenden Sie sich an den IT- oder Netzwerk-Administrator.

Nach der Installation der Videoabspiel-Software klichen Sie im Willkommensbildschirm auf "Mode 1 to view", um mit dem Internet Explorer Browser auf die Kamera zuzugreifen.

8.1 Häufige Fragen

Die Interaktion mit der Kamera bzw. die Steuerung Funktionieren nur sehr langsam - woran liegt das?

Die Geschwindigkeit ist abhängig von der verfügbaren Netzwerkbandbreite. Die Bandbreiten für Videos in der Höhe 640x480@10 fps sollen zwischen 4 und 5 Mbits und für Videos in der Höhe 320x240@30 fps zwischen 1.2 und 1.6 Mbits liegen. Ist die verfügbare Bandbreite geringer, verringert sich die Geschwindigkeit merklich.

Nach dem Entsperren meines Apple Gerätes ländt das Kamerabild nicht mehr korrekt, obwohl ich vor der automatischen Sperre einen gute Empfang hatte. Was soll ich tun?

Setzen Sie die Zeit bis zur automatischen Sperre in den allgemeinen Einstellungen Ihres Apple Gerätes auf "NIE", wenn Sie eine dauerhafte Beobachtung planen. Alternativ können Sie nach einer Beobachtung die App beenden und für einen erneuten Blick wieder starten.

Eine Kamera wurde von der Software gefunden, kann aber nicht angesteuert werden. Woran liegt das?

Wenn die IP Adresse der Kamera und des PCs nicht im selbst Netzwerkabschnitt liegen, müssen Sie diese anpassen. Der Netzwerkabschnitt wird durch die ersten 3 Nummern der IP Adresse beschrieben. Ist die IP Adresse des PC z.B. 192.168.0.100, so kann die Kamera nur im Bereich 192.168.0.1 bis 192.168.0.255 ordnungsgemäß Funktionieren.

Die Kamera kann über eine öffentliche IP Adresse angesteuert werden, nicht aber über die Hersteller-Domain.

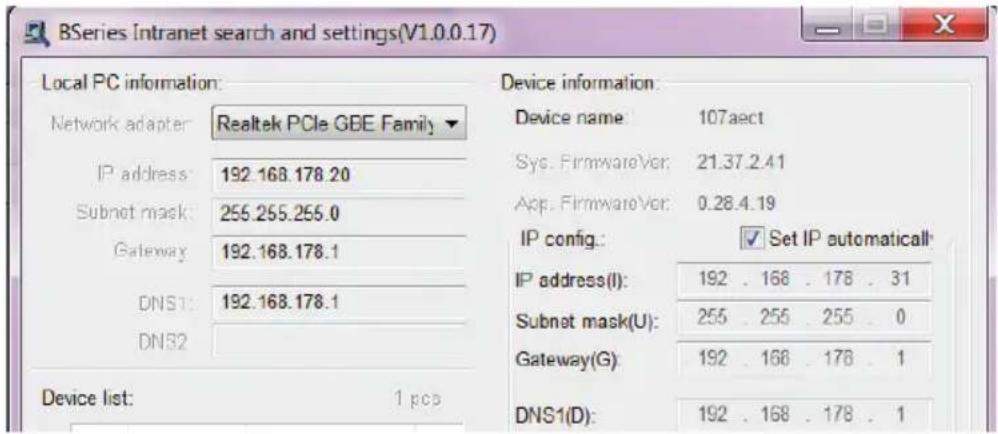

Stellen Sie sichere, dass die DNS Einstellungen von Kamera und PC übereinstimmen.
Siehe Beispiel unter: Die DNS muss identisch sein.

8.2 Technische Daten

Bildaufnehmer: 300k CMOS Sensor, Mindestbeleuchtung 0 LUX (Auto IR)

Objektiv: f = 3,6mm , F = 2.0

Schwenkradius: 0 - 270^

Kippwinkel: 0 - 120°

Beleuchtungsassistant: 10 × 850nm Infrarot LEDs, 5m Auto-Control

Videoauflosung: 640x480 (VGA), 320x240 (QVGA), 160x120 (QQVGA)

Kompressionsmethode:MJPEG

Bildwiederholrate: 30 fps

Bitrate: 128kbps - 5 Mbps

Bildrotation: Spiegel / Flip

Nutzerlevel: 3 Berechtigungsstufen

Alarmmeldung: E-Mail / FTP / Netzwerklaufwerk

Upgrade: über Netzwerk

Netzwerkanschluss: RJ-45 Ethernet 10Base-T/100Base-TX

Audioeingang: Intergriertes Mikrofon x 1

Audioausgang: 1

Software fur iPod Touch, iPhone und iPad: iOS 4.0 oder später, kostenlose App

Unterstütze Betriebssysteme (PC/Laptop): Microsoft Windows 98 oder höher

Spannungsversorgung: 5 VDC

Stromverbrauch: max. 6W

Gewicht: ca. 245 g

MaBe: ca. L 100 x B 99 x H 118 mm

Betriebstemperatur: 0^ - 40^ , Luftfeuchtigkeit: 10% -80%

Articlel-Nr.: 52345

EAN-Nr.: 40 15588 52345 8

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

9.1 Garantie- und Reparaturbedingungen

Bitte wenden Sie sich im Garantiefall an Ihr Fachgeschäft oder direkt an die Servicestelle. Sollen Sie das Gerät einschicken müssen, geben Sieitte den Defekt an und legen eine Kopie der Kaufquittung bei.

Es gelten daraufie folgenden Garantiebedingungen:

1. Auf MEDISANA Produkte wird ab Verkaufsdatum eine Garantie für 3 Jahre gewährt. Das Verkaufsdatum ist im Garantiefall durch Kaufquittung oder Rechnung nachzu- weisen.
2. Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der Garantiezeit kostenlos beseitigt.
3. Durch eine Garantieleistung tritt keine Veränderung der Garantiezeit, weder für das Gerät noch für ausgewechselte Bauteile, ein.
4. Von der Garantie ausgeschlossen sind:

a. alle Schäden, die durch unsachgemäß Behandlung, z.B. durch Nichtbeachtung der Gebrauchsanweisung, entstanden sind.
b. Schaden, die auf Instandsetzung oder Eingriffe durch den Käfer oder unbefugte Dritte zurückzuführen sind.
c. Transportschäden, die auf dem Weg vom Hersteller zum Verbraucher oder bei der Einsatzung an die Servicestelle entstanden sind.
d. Zubehörteile, die einer normalen Abnutzung unterliegen.

1. Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das Gerät verursacht werden, ist auch dann ausgeschlossen, wenn der Schaden an dem Gerät als ein Garantiefall anerkannt wird.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

Deutschland

eMail: [e-mail]

Internet: www.medisana.de

Im Servicefall wenden Sie sichitte an:

DEUTSCHLAND

MEDISANA Servicecenter

c/o GSL mbH

Am Weimarer Berg 6

99510 Apolda

Service-Hotline: [phone]

E-Mail: [e-mail]

(fur allgemeine Informationen)

14 ct /Minute aus dem deutschen Festnetz

Mobilfunk Höchstpreis 42 ct /Minute

ÖSTERREICH

ZMUGG Elektronik

Service & Vertriebs G.m.b.H

Fabriksgasse 27

8020 Graz

Tel.: [phone]

Fax: [phone]

eMail:[e-mail]

Internet: www.zmuggelektronik.at

SCHWEIZ

BLUEPOINT Service Sagl

Via Cantonale 14

6917 Barbengo

Tel.: [phone]

Fax: [phone]

eMail: [e-mail]

Internet: www.bluepoint-service.ch
