GEBRUIKSAANWIJZING EDOR INVENTUM

Fig. 1 Hoofdcomponenten

A Muurplug
B Muurbeugel
C Kunststof stelschijf
D Slitring
E Houtdraadbout
F Ophangbeugel
G Typeplaat
H Boiler
I Afdichtprofil
J Thermostaatknop
K Tijdschakelaar/lamp (optie)
L Afsuitkap
M Wartel
N Knelring
O Beschermbus
P Koudwateraansluiting
Q Warmwateraansluiting
R Stelschroef
S Steunbeugel

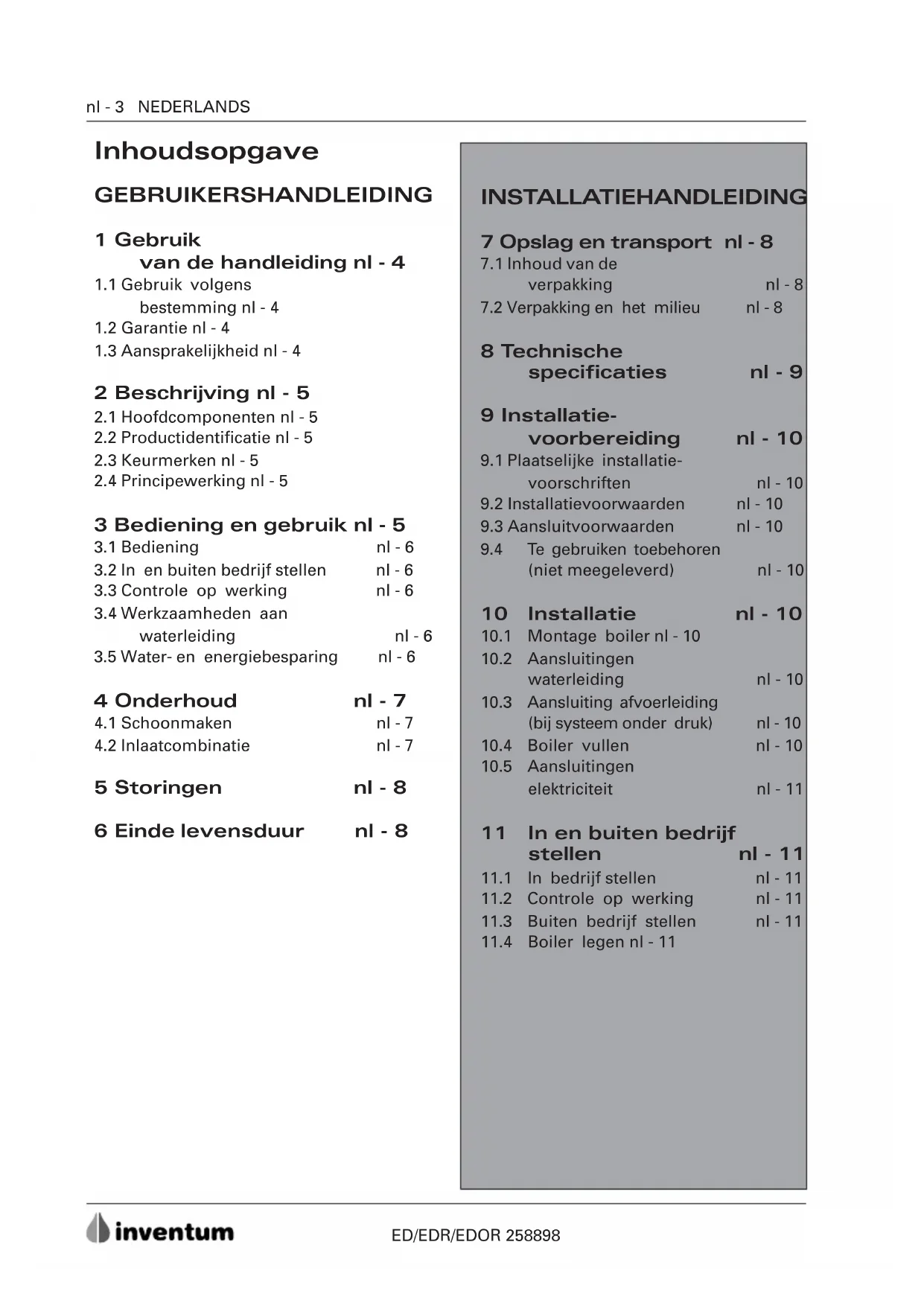

van de handleiding nl - 4

1.1 Gebruik volgens

bestemming nI - 4

1.2 Garantienl - 4
1.3 Aansprakelijkheid nl - 4

2 Beschrijving nl

2.1 Hoofdcomponenten nl - 5
2.2 Productidentification nI - 5
2.3 Keurmerken nl - 5
2.4 Principewerking nl - 5

3 Bediening en gebruik nl - 5

3.1 Bediening

nl-6

3.2 In en buiten bedrijf stellen

n1-6

3.3 Controle op werkung

nl-6

3.4 Werkzaamheden aan

waterleiding

nl-6

3.5 Water- en energiabesparing

nl-6

4 Onderhoud

nl-7

4.1 Schoonmaken

n1-7

4.2 Inlaatcombinatie

nl-7

5 Storingen

nl-8

6 Einde levensduur

n1 - 8

INSTALLATIEHANDLEIDING

7 Opslag en transport nl - 8

7.1 Inhoud van de

verpakking

n1-8

7.2 Verpakking en het milieu

nl-8

8 Technische specifications

nl-9

9 Installatie-voorbereiding nl - 10

9.1 Plaatselijke installment

voerschriften

nl-10

9.2 Installatievoorwaarden

nl - 10

9.3 Aansluitvoorwaarden

nl - 10

9.4 Te gebruiken toebehoren

(niet meegeleverd)

nl-10

10 Installatie

nl - 10

10.1 Montage boiler nl - 10

10.2 Aansluitingen

waterleiding

nl - 10

10.3 Aansluiting afvoerleiding

(bij systemenonderdruk)

nl-10

10.4 Boiler vullen

nl - 10

10.5 Aansluitingen

elektriciteit

nl-11

11 In en buiten bedrijf stellen

11.1 In bedrijf stellen

nl - 11

11.2 Controle op werkung

n1-11

11.3 Buiten bedrijf stellen

nl-11

11.4 Boiler legend nI - 11

1 Gebruik van de handleiding

Deze handleiding is bedoeld als naslagwerk voor de gebruiker en de installerateur. Met deze handleiding is de aan de voorzijde vermelde boiler op veilige wijze te installeren, te gebruiken en te onderhoven. Bewaar de handleiding bij de boiler. Het eerste gedeelte is bedoeld voor zowel de gebruiker als de installerateur. Het tweede gedeelte is uitsluitend bedoeld voor de installerateur. Lees het voor u bedoelde gedeelte van de handleiding aandachtig door. De gebruiker worden erop gewezen zich te latent informeren door de installerateur over het veilig gebruik van de boiler.

In de handleiding worden de volgende pictogrammen en symbolen gebrukt:

Let op!

Installateur

Actie

Deze handleiding is door Inventum bv met de grootste zorgvuldigheid samengesteld. Er kuren城县pergern rechten aan worden ontleend. Inventum bv behoudt zich, in verband met voorddurende productinnovatie, te allen tijde hetrecht voor om zonder voorafgaande mededeling de specificaties te wijzigen.

1.1 Gebruik volgens bestemming

Deze boiler is geschikt voor het onder druk opslaan en verwarmen van drinkwater. De boiler dient te worden aangesloten op een waterleidingnet met een waterdruk van ten hoogste 700kPa (7 bar). Elk ander of verdergaand gebruik is Niet conform de bestemming. Installee en gebruik de boiler uitsluitend in technisch perfecte conditie.

1.2 Garantie

Deze boiler is met grote zorg vervaardigd en wordt door ons gegardeerd op alle materiaal- en/of constructiefouten.

Garantieverlening

De zorg voor de uitvoering van de garantie berust in eerste instantie bij de installerur/ leverancier waar de boiler is gekocht. Raadpleeg dan ook.altijd eerst uw installateur/ leverancier.

Garantietermijn

• 5aar op de koperen binnenketel (zonder toebehoren)
• 2aar op de overige onderdelen gerekend vanaf de datum van aankoop

Garantievoorwaarden

• Bij aanspraak op garantie moet het type- en serienummer van de boiler vermeld worden
• De aankoopnota met vermeling van de aankoopdatum dient te+kunnen worden overlegd
• De garantie geldt alleen voor materiaal-en constructiefouten (e.e.a. ter beoordeling van de fabrikant)
• De boiler mag uitsluitend volgens de installatione- en bedieningshandleiding zich geinstalleerd, gekrukt en onderhoden
• De boiler mag constructief geen wijzigingen of aanpassingen hebben ondergaan
• Het defect mag geen gevolg়ijn van droog-koken, te hard of te agressief drinkwater, agressieve (vloei-)stoffen, dampen of gassen en in-ofuitwendige corrosie of kalkafzetting
• Het defect mag geen gevolg zichn van eigenschuld, nalatigheid of onoordeelkundig gebruik

Garantie uitsluting

Arbeidsloon
-Voorrijkosten
-Verzendkosten
- Administratiekosten
-Transportschade
- Secundaire schade zoals brandschade, bedrijffsschade, waterschade en lichamelijk letsel

Service

Meldt u zich alkijd bij deplaatselijk installmenter of verkooppunt wonneer u problemen heeft met de installmente en/of de bediening van de boiler. Voor het nabestellen van onderdelen kutu daar eveneens terecht. Inventum heeft een eigenservicedienst waar de installmenteur een beroep op kan doeen gegen bovengenoemde voorwaarden.

N.B.

Het defect van een of meerere onderden rechtvaardigt in geen enkel geval de verwangting of terugzending van de volledige boiler. Alle Inventum onderden zijn op korte termijn te verkrijgen.

1.3 Aansprakelijkheid

Inventum bv of uw installeur/leverancier accepteert geen aansprakelijkheid voor schade of lichamelijk letsel van welke aard dan ook ontstaan door:

• het Niet opvolgen van de instructies in dezehandleiding;
  -onvoorzichtigheidijdens het installereren, gebruiken, onderhonden en repareren van deze boiler;
• gebruik nicht conform de bestemming;
• het toepassen van onderdelen welke nicht door de fabrikant zich geleverd;
• gevolgschade door lekkage.

2 Beschrijving

Deze boiler is ontworpen voor het opslaan en verwarmen van drinkwater. In de boiler bevindt zich een geïsoleerde binnenketel die, afhankelijk van het type, 30 tot 150 liter water kan bevatten. Een ingebouwde verwarmingsbron verwarmt het water. Via de warm- en koudwateraansluiting kan de boiler opgenomen worden in een waterleidingnet.

2.1 Hoofdcomponenten

De hoofdcomponenten worden weergegeven in fig. 1 op pagina 2

2.2 Productidentification

De typeplaat bevat de volgende gegevens:

-productnaam
- typenummer
- serienummer
-inhoud [L]
- keurmerken
-werkdruk [kPa of bar]
- vermogen [W]
- elektrische aansluitwaarde [V]
bestendigheid gegen vocht

2.3 Keurmerken

Eén ofeer van de volgende keurmerken vindt u op de typeplaat:

• CE
• KEMA
  -CEBEC
  -VDE
• NF

2.4 Principewerking

Koud leidingwater stroomt via de inlaat-combinatie in de boiler.

Eenthermostat en eenverwarmingsbron zorgtervoord het water tot de ingestelde temperatuur wordt verwarmd. In dit geval bestaat de verwarmingsbron uit een of meerere elektrische verwarmings-elementen.

Bij het verwarmen zet het water UIT, waardoor de druk in de boiler stijgt. Deze overdruk worden begrensd door de ontlastklep van de inlaatcombinatie.

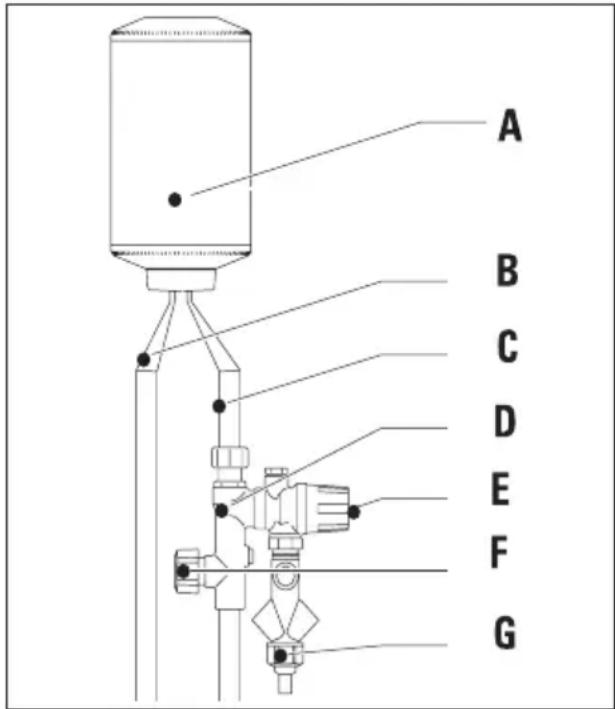

Fig. 2 Principewerking

A Boiler
B Warmwaterleiding
C Koudwaterleiding
D Inlaatcombinatie
E Ontlastklep
F Stopkraan
G Trechter

3 Bediening en gebruik

Deze boiler is leverbaar in verschillendeuitvoeringen. Alle uitvoeringen zijn geschikt voor verwarming met dagstroom" (normaal tarief) of goedkopere "nachtstroom" (laag tarief). Metnachtstroom wordt de boiler's nachts volledig opgewarmd. Uw energiebedrijf kan u nader informeren betreffende demogelijkheden van een nachstroomaansluiting.

ED

EDR/EDOR..0 + EDR/EDOR..2

EDR/EDOR..1

EDR/EDOR..3

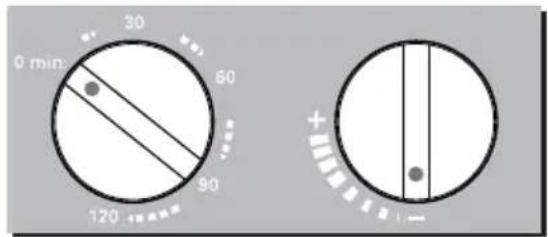

Fig. 3 Bedieningspanelen

3.1 Bediening

ED

Het water wordt's nachts verwarmd tot 73^ (fig. 3).

EDR/EDOR..0 + EDR/EDOR..2

Met dethermostaatknopkunt u de watertemperatuur instellen tussen 65 en 88 ^ C. EDOR..2 is geschikt voor aansluiting op een ex-terne tijsdschakelaar (bijv. in de meterkast) (fig.3).

EDR/EDOR..1

Met de tijsdschakelaar (links) kurz u de boiler overschakelen op dagstroom gedurende maximaal 120 minutes. Met de thermostaatknop (rechts) kurz u de watertemperatuur instellen:tussen 65 en 88^ (fig.3).

EDR/EDOR..3

Het water wordt's nachts verwarmd tot 88^. Met dethermostaatknopkunt u de boiler overschaken op dagstroom zodat het water de ingestelde temperatuur blijft behouden. Stand "Keuken"komt overeen met 55^ stand Douche"met 40^ .Stand "uit" betekent geen warmwaterbereiding overdag (fig.3).

3.2 In en buiten bedrijf stellen

De boiler kan aan/uit gezet worden door (in de meterkast) de stroom in/uit te schakelen.

3.3 Controle op werkung

De boiler verwarmt het water als de individiatelamp (optie) brandt en alsuit de ontlastklep expansiewater druppelt. Houd rekening met de opwarntijd als u de boiler wee in bedrijf stelt. Afhankelijk van de inhoud en het vermogen van de boiler kan dit tientallen minutes tot enkele uren duren (fig. 6).

3.4 Werkzaamheden aan waterleiding

Indien de waterdruk wegvalt, bijvoorbeeld door werkzaamheden aan het waterleiding-net, handelt u als volgt:

• Sluit de stopkraan van de inlaatcombinatie (fig.2)
  Zodra de waterdruk weeer aanwezig is:
• Open de stopkraan van de inlaatcombinatie.
• Open een koudwaterkraan dicht bij de hoofdkraan.
• Sluit deze kraan zodra het water helder blijft.

3.5 Water- en energiebesparing

Door verstandig met (warm-)water om te gaan spaart u het milieu en verlaagt u uw water-en energierekening.

Een spaardouchekop bijvoorbeeld levert een gemiddelde besparing van 7500 liter warm water per persoon per Jaar. Met de toepassing van waterbesparende kransen is een gemiddelde besparing van 1000 liter per persoon per Jaar möglichk. Thermostatische mengkransen dragen bij aan hetveilig gebruik van warm water, verhogen het comfort en reduceren het warm watergebruik.

4 Onderhoud

Laat uw boiler jaarlijks ontkalken als u in een gebied woont met hard water (hoger dan 12^

Aanbevolen worden een servicecontract met een erkend installeratuar af te sluiten zodate boiler regelmatinig gecontroleerd worden. Hiermee verzekert u zich van een veilige en bedrijfszekere werkinq. Als u de boiler huurt of least, dan is het onderhoud in het algemeen geregold via het contract. Voor informatatie betreffende specifieke afstelingen, onderhouds- of reparatiewerkzaamheden die buiten het bestek van de gebruikers handleiding vallen, gelieve contact op te nemen met een erkend installeratuar. Deze is.altijd bereid u te helpen.

4.1 Schoonmaken

De buitenzijde van de boiler is met een zachte doek en een Niet-agressief huishoudmiddel schoon te make.

4.2 Inlaatcombinatie

Controleer regelmatig of de ontlastklep (fig. 2) ongehinderd expansiewater uit de boiler afvoert. Om kalkafzetting in de ontlastklep te voorkomen, dient u deze regelmatig te bedieren.

Het druppelen van het expansiewateruit de ontlastklep mag nooit worden verhinderd. Als het druppelen worden verhinderd, kan er ontoelaatbare drukopbouw in de boilerplaats vinden.

Tabel 1 Storingstabel

STORING VERKLARING	HANDEL ALS VOLGT
De indicatielamp brandt nicht	- Stroomtoevoer is verbroken. • Controleer zekeringen.
	- Boiler is op de ingestelde • U hoeft niets te doen.
(Te) koud water. - Thermostat	te laag ingesteld. • Verstel thermostaatknop.
	- Warmwaterleiding (te) lang of • Niet geisoleerd. leiding.	Isoeleer de warmwater-
Te heet water.	- Thermostat te hoog ingesteld.	• Verstel thermostaatknop.
Te weinig water.	- Waterdruk te laag.	• Controleer of de koud-waterkranen hetzelfde probleem hebben. • Neem contact op met waterleidingbedrijf.
	- Stopkraan nicht goed open.	• Open stopkraan.
Ontlastklep lekt constant.	- Waterleidingdruk is te hoog.	• Plaats reducerventiel voor inlaatcombinatie.
	- Ontlastklep sluit nicht goed.	• Bedien ontlastklep enkele malen.
Boiler lekt.	- Waterleidingen nicht goed aangesloten op boiler of - Pakking lekt of - Binnenketel lekt.	• Schakel de elektriciteit van de boiler uit. • Sluit de stopkraan. • Open een warmwaterkraan om de druk in de boiler op te heffen. • Vang het lekwater op. • Waarschuw uw installmenter.
De boiler maakt kookgeluiden.	- Kalkafzetting in de boiler.	• Waarschuw uw installmenter.

5 Storingen

Een Inventum boiler is een bijzonder betrouwbare boiler. Indien er zich onverhopt toch storingen voordoen, volg dan de storingstabel (tabel 1).

WAARSCHUW UW INSTALLATEUR ALS DE STORING NIET MET DE VOORGESCHREVEN HANDELING KAN WORDEN OPGELOST!!!

Zorg dat u de volgende gegevens bij de hand heeft:

-productnaam
- typenummer
- serienummer

Ga in geen geval zich repareren.
Er ontstaat möglich een onveiligesituatie, bovendien vervalt de garantie.

6 Einde levensduur

Alle door Inventum by gebruike materiai- len vrij van stoffen die bij sloop en/ of vernietiging schadelijk zijn voor het milieu.

Bij langdurige uitschakeling van de boiler, bijvoorbeeld i.v.m. vakitie, dient U de boiler voor het eerste gebruik

volledig tot de maximale temperatuur op te warmen i.v.m. legionella preventie. Voor het eerste gebruik na langdurige stilstand is het raadzaam de leidingen door te spoelen gedurende 1 minuut en hierbij het gebruik van de douchekop te vermijden.

WAARSCHUWING!

Bij boilers ingesteld op een hoge temperatuur bestaat de kans op verbrandingsgevaar ( met name voor kinderen ). Wij

adviseren de toepassing van een thermostatische mengkraan.

INSTALLATIEHANDLEIDING

7 Opslag en transport

Het toestel dient steeds te worden opgesla-gen in de originele verpakking van de fabrikant. Alle op de buitenzijde van deze verpakking gegeven aanwijzingen要去en worden opgevolgd.

De opslagruimte要去 droog zich en zodanig zich ingericht dat beschadigingen aan de verpakking worden voorkomen.

Tijdens het transport moet de originele verpakking intact blijven om het toestel te beschermen. Zet de doos zodanig in het vertoermiddel dat de doos Niet kan verschuiven. Houd het toestel zo lang möglichk in de verpak-king totdat u deplaats van montage heeft bereikt.

Zet de boiler nooit rechtstreeks op de grond. Laat de boiler zo lang möglichk in het voetstuk van de verpakking staan.

7.1 Inhoud van de verpakking

Het volgende treft u aan in de verpakking:

• Boiler

• Muurbeugel (deze befindt sich in de polystyreen deksel van de verpakking)
  Zakje met bevestigingsmaterial

• Handleiding

7.2 Verpakking en het milieu

Om het milieu te sparen moet u:

• Het karton en polystyreen elementen afzonderlijk bij eenplaatselijk verzamelpunt in leveren t.b.v. hergebruik.
• De bandages en overige verpakkingsresten bij het reguliere afval voegen.

8 Technische specificaties

Voor technische specificaties van deze boiler verwijzen wij uহ:

• de typeplaat (fig. 1)
• de maatschets (fig.5)
• de grafiek met opwarmtijden (fig. 6). Hierin worden de opwarmtijd (hr) weergegeven als functie van het volume (L) en het vermoen (W) van de boiler. De opwarmtijd is de tijd die nodig is om de volledige inhoud van de boiler van 15^ tot 88^ te verwarmen.

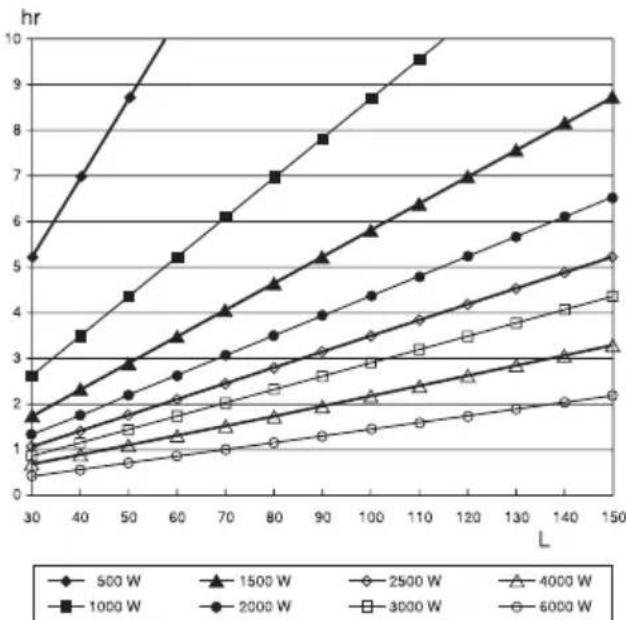

Fig. 6 Opwarmtijden

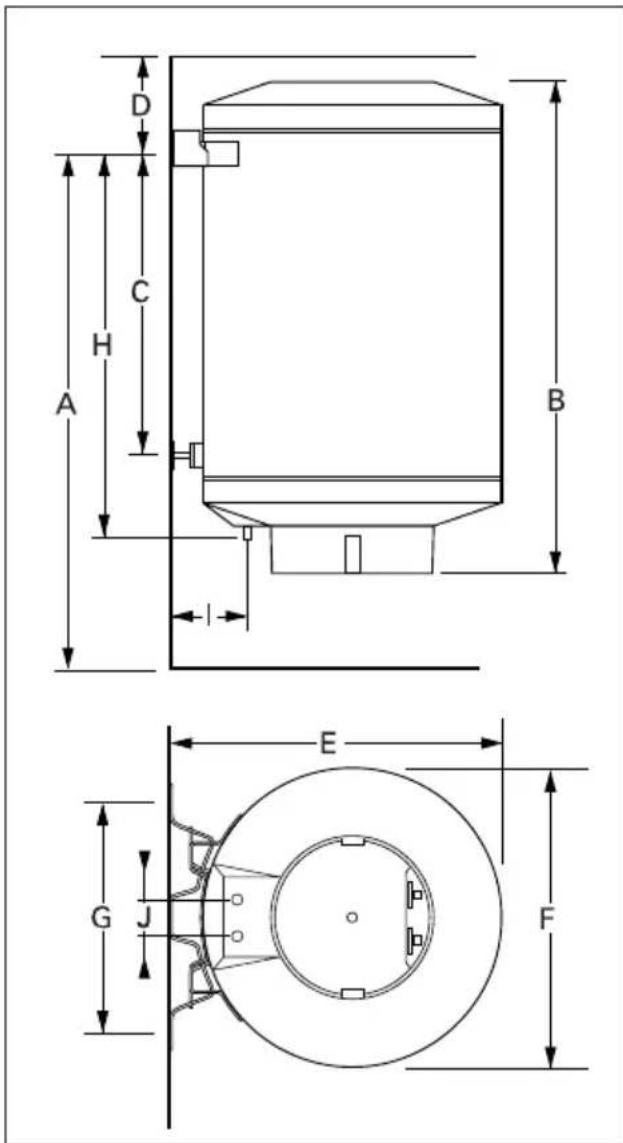

Fig. 5 Maatschets

Inhoud	30 50	80 120	150 L
Amin	820 10	05 115	5 1455	1645 mm
B 535	725	865 11	60 1330	mm
C 244	432	576 87	6 1066	mm
Dmin	130 130	0 130	0 130 1	30 mm
E	470 470	5	25 525	525 mm
F	430 430	4	85 485	485 mm
G	340 340	3	40 340	340 mm
H	367 555	7	05 1005	1195 mm
I	100 100	1	00 100	100 mm
J	60	60	60	60	60	mm
*	31	37	42	57	66	W/h
** 16	21	28	39	50 kg
*** 46	71 108	8 159	200 kg

9 Installatievoorbereiding

9.1 Plaatselijke installmentvoorschriften

Bij het installereren van de boiler dient u de ter plaatse geldende installmentevoorschriften van o.m. elektriciteits-en waterleidingbedrijf in acht te nemen.

9.2 Installatievoorwaarden

Bepaal aan de hand van de afmetingen van het toestel (fig. 5) deplaats waar de boiler opgesteld gaat worden. Houd waar bij rekening met de volgende punten:

• Boiler, inlaatcombinatie, water-en afvoerleidingen bevinden zich in een vorstvijre ruimte;
• De wand of devloer is vlak en kan het gewicht van de boiler met inhoud dragen;
  Rond het toestel is voldoende ruimte voor service en onderhoud.

9.3 Aansluitvoorwaarden

-Elektrische aansluitingen zich aanwezig of hunnen worden aangelegd.
- In de voeding要去en alpolige schakelaar met een contactafstand van tenminste 3mm worden opgenomen.
- Waterleidingen zijn aanwezig of hun den worden aangelegd.
Tussen de inlaatcombinatie en de boiler mag nooit een afsluiter worden geplaatst.
- Een vorstvrije afvoerleiding is aanwezig of kan worden aangelegd.
- Direct na de ontlastklep worden een open trechter in de afvoerleiding opgenomen.
-Het expansiewater uit de ontlastklep worden via de afvoerleiding onder gelijkmatig aftschot maar bad, gootsteen of riool afgevoerd.

9.4 Te gebruiken toebehoren (niet meegeverd)

-Voor de wand geschikte bevestigings materialen: drie keilboute (M10) of houtdraadboute (10× 60mm)
-Een inlaatcombinatie* met ontlastklep waarvan de openingsdruk gelijk of lager moet+zijn dan de werkdruk van de boiler en tenminste 100kPa (1 bar) hoger dan de waterleidingdruk.
-Een reduceerventiel* indien de waterleidingdruk hoger is dan de sluitdruk van de ontlastklep.
Een alpolige schakelaar voor in de elektrische voeding.
-Een sifon indien de afvoerleiding rechtstreeks op het riool worden aangesloten.
-Een boilerstoel* bij vloeropstelling.
Buisisolatiematerialiaolom de.
warmwaterleiding te isoleren.

• Te bestellen bij Inventum bv

10 Installatie

10.1 Montage boiler

• Bevestig met drie bouten de ophangbeugel op de vooraf bepalde plaats.
• Verdraai de kunststof schijven zodat de muurbeugel horizontaal en verticaal wordt gesteld.
  Draai de stelschroeven in de steunbeugel.
• Hang de boiler aan de muurbeugel.
  Stel m.b.v. de stelschroeven de boiler vertical.

10.2 Aansluitingen waterleiding

Gebruik bij de montage van wartels en knelkoppelingen.altijd 2 steeksleutels om buiging en wringing op de leidingen en appendages te voorkomen.

• Spoel eerst alle leidingen die op de boiler worden aangesloten goed door (vooral belangrijk bij新模式bouwwoningen).
• Sluit de hoofdkraan van de waterleiding.
• Monteer de inlaatcombinatie op de koudwateraansluiting van de boiler
• Sluit de stopkraan van de inlaatcombinatie.
• Monteer een reducerventiel stroomopwaarts van de inlaatcombinatie als de waterleidingdruk hoger is dan de sluitdruk van de inlaatcombinatie.
• Verbind de koudwaterleiding met de inlaatcombinatie of het redueerventiel en de warmwaterleiding met de warmwateraansluiting onderaan de boiler. Gebruik hiervoord bijgeleverde knelringen met wartelmoeren

10.3 Aansluiting afvoerleiding

• Monteer direct na de ontlastklep een open trechter in de afvoerleiding.
• Monteer een sifon op de afvoerleiding indien deze direct op het riool worden aangesloten.

10.4 Boiler vullen

• Open de warmwaterkraan.
• Open de stopkraan van de inlaatcombinatie
• Open de hoofdkraan van de waterleiding.
• Laat de boiler goed doorstromen.
• Verwijder de afsluitkap en controllerer de installment op lekkage.
• Isoeleer de warmwaterleiding.

10.5 Aansluitingen elektriciteit

De boiler要去 geheel met water gemuld着眼 en de installmentiekvrij voordat aansluiting op het elektriciteitsnet plaatsvindt.

• Schakel de stroom in de meterkast uit zodate aansluiting spanningsvrij kan plaatsvinden.
• Sluit de boiler aan volgens het juiste schema (fig. 7).
• Monteer de afsluitkap met het afdichtprofiel.

11 In en buiten bedrijf stellen

11.1 In bedrijf stellen

• Controller of de boiler geheel gemuld is met water en de installmentiekvrij is.
• Schakel de elektriciteit maar de boiler in.

De boiler moet na het installereren en het vullen met water binnen drie maanden in bedrijf worden gesteld om goede werkig te garanderen.

11.2 Controle op werkung

Na het in bedrijf stellen van het toestel dient u de volgende punten te controleren:

• Het druppelen van expansiewater uit de ontlastklep. Dit isoodzakelijk om te hoge druk in de boiler tijdens het opwarmen te voorkomen;
• De gehele installmente op lekkage, ook 30 minutes na inbedrijfname.

11.3 Buiten bedrijf stellen

• Schakel de elektricitei t maar de boileruit. De hoofdkraan van de waterleiding kan gewoon open blijven.

11.4 Boiler legend

Schakel de elektriciteit maar de boiler UIT.
- Tap een aantal liters af uit een warm-waterkraan.
- Sluit de hoofdkraan van de waterleiding.
- Sluit de stopkraan van de inlaatcombinatie.
- Open een warmwaterkraan en sluit deze als er geen warm water meer uitkomt.
- Neem maatregelen om eventueel lekwater op te vangen.
- Schroef de inlaatcombinatie los van de boiler.
- Sluit een aftapslang aan op de koud-wateraansluiting van de boiler en leg het uiteinde van de slang op eenplaats waar het water goed afgevoerd kan worden
- Open een warmwaterkraan of draai de wartel van de warmwateraansluiting los.

Fig. 7 Elektrisch aansluitschemas

TR = Temperatuurregelaar

TB = Temperatuurbegrenzer

L Fase nachstroomaansluiting

L =Fase dagstromaansluiting

N = Nulaansluiting

L1-L2-L3=3-fase-aansluiting

Table de matière

MANUEL UTILISATEUR
